Tipo de producto	Máquina de efectos (humo/niebla)
Marca	BeamZ
Modelo	B2500 160.569
Dimensiones (Largo x Ancho x Alto)	300 x 250 x 200 mm
Peso	5 kg
Alimentación	230 V / 50 Hz
Potencia	2500 W
Capacidad del depósito	2,5 L
Consumo de fluido	100 ml/min
Tiempo de calentamiento	3 minutos
Caudal de humo	100 m³/min
Control	Manual, mando a distancia, DMX512
Funciones principales	Producción de humo continuo o por ráfagas, ajuste del volumen
Mantenimiento y limpieza	Limpiar regularmente el depósito y las boquillas con un fluido de limpieza
Seguridad	Protección térmica, fusible de seguridad, parada automática en caso de sobrecalentamiento
Piezas de repuesto y reparabilidad	Resistencia de calentamiento, bomba, fusibles, mando a distancia
Información general	Uso en interiores, nivel sonoro < 50 dB

Preguntas frecuentes - B2500 160.569 BeamZ

¿Qué tipo de fluido debo usar?

Use un fluido a base de agua para máquina de humo especialmente diseñado para máquinas tipo BeamZ. No usar nunca agua pura ni líquidos inflamables.

¿Cómo limpiar la máquina?

Después de usar, deje enfriar y luego vacíe el depósito. Enjuague con una mezcla de agua destilada y vinagre blanco. Use un fluido de limpieza para máquina de humo para las boquillas.

La máquina no produce humo, ¿qué hacer?

Verifique el nivel de fluido, el tiempo de calentamiento (3 min) y la alimentación eléctrica. Si el piloto de calentamiento parpadea, espere. Si el problema persiste, verifique el fusible.

¿Puedo usar la máquina en exteriores?

La máquina está diseñada para uso en interiores. En exteriores, el viento dispersa el humo y la humedad puede dañar los componentes electrónicos.

¿Cómo conectar el mando a distancia DMX?

Use un cable DMX de 3 pines. Ajuste la dirección DMX en la máquina (ver manual). Para un mando a distancia con cable, conéctelo en el enchufe previsto.

¿Cuál es la vida útil de la resistencia?

La resistencia de calentamiento dura alrededor de 500 a 1000 horas de uso según el mantenimiento. Una descalcificación regular prolonga su vida útil.

El piloto rojo parpadea, ¿qué significa?

El piloto rojo intermitente indica que la máquina está en fase de calentamiento. Espere hasta que se vuelva fijo (aproximadamente 3 minutos) antes de usar la máquina.

¿Cómo ajustar el volumen de humo?

Gire el botón de ajuste de caudal (si está presente) o use el mando a distancia para controlar la salida continua o por ráfagas.

¿Puedo usar un generador para alimentar la máquina?

Sí, pero asegúrese de que el generador proporcione un voltaje estable de 230 V y una potencia suficiente (al menos 3000 W).

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto (resistencia, bomba, fusibles, mando a distancia) están disponibles en los distribuidores de BeamZ o en sitios especializados como Amazon, Thomann.

MANUAL DE USUARIO B2500 160.569 BeamZ

MANUAL DE INSTRUCCIONES

Enhorabuena por la compra de la máquina de burbujas Beamz. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas. Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
• Durante el funcionamiento, la carcasa se calienta muchísimo. No la toque durante el funcionamiento o inmediatamente después.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• Asegure el aparato con una cadena de seguridad extra si el aparato se monta en un techo. Utilice un sistema de truss con ganchos. Asegúrese de que nadie permanece en el área de montaje. Monte el efecto a una distancia de al menos 50cm de materiales inflamables y deje un espacio de al menos 1 metro a cada lado para permitir que haya suficiente ventilación.

• Este aparato contiene LEDs de alta luminosidad. No mire a la luz del LED para evitar daños en su vista.
• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• Solo maneje el aparato con las manos limpias.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NO MIRE DIRECTAMENTE A LA S LENTES. Puede dañarle la vista. Las personas propensas a tener ataques epilépticos deben tener en cuenta los efectos que este efecto de luces puede tener en ellos.

Este aparato ha obtenido el certificado CE. Está prohibido hacer cambios en el aparato. ¡Invalidaría el certificado CE y su garantía!

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.

Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente..

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El controlador también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

INSTALACIÓN

PRECAUCIÓN: Por favor, considere las respectivas normas nacionales durante la instalación! La instalación sólo debe ser realizada por un empleado autorizado o distribuidores!

Atención:

• Asegúrese de que la máquina de burbujas se coloca sobre una superficie estable y antideslizante.
• Asegúrese de que no hay ranuras de ventilación de la carcasa del producto bloqueadas.
• No coloque ningún objeto sobre la máquina de burbujas.
• Nunca conecte la máquina de burbujas a un dimmer o reóstato.
• Mantenga la carcasa de esta máquina seca en todo momento.
• No derrame agua u otros líquidos en el depósito.
• Vaciar el depósito antes de transportar o almacenar el producto.
• Nunca beber líquido de burbujas o utilizarlo en el interior o en el exterior de un cuerpo humano. Si el líquido entra en contacto con la piel o los ojos, enjuague bien con agua y llame a un médico inmediatamente!
• Mantener fuera del alcance de los niños.
• Sólo para uso en interiores.

PRECAUCIÓN: Al instalar el aparato, asegúrese de que no hay material inflamable (artículos de decoración, etc.) entre una distancia de mín. 0,5 metros.

LLENANDO EL DEPÓSITO

Antes de llenar desconecte de la red eléctrica!

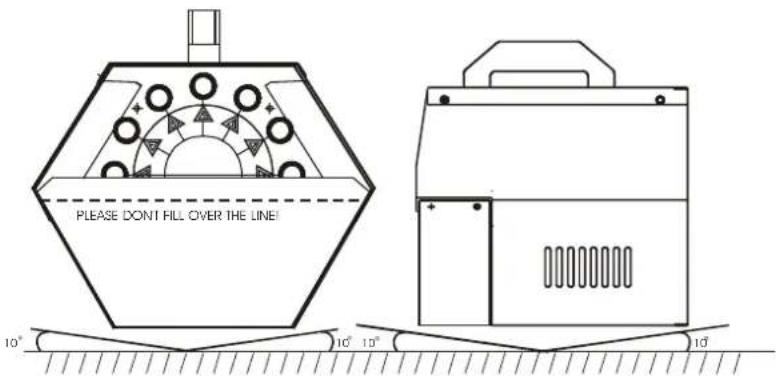

• Coloque la unidad en una superficie plana y estable que no tenga una inclinación superior a 10° (ver dibujo)
• Llene el tanque hasta la marca con líquido de burbujas de buena calidad (pida la referencia 160.575).
• Conecte la unidad por el interruptor trasero On/Off.
• Desconecte la unidad cuando termine su uso y desconéctela de corriente si no va a utilizarla durante un largo periodo de tiempo.
  • Limpie la unidad regularmente con agua limpia.

OPERACIÓN

Una vez que el depósito se ha llenado. Conecte el cable de alimentación a la máquina de humo y con toma de tierra de salida. A continuación, puede encender la máquina.

Apagar cuando no se utiliza la máquina de humo y desconecte de la red eléctrica si no se utilice durante largos períodos.

Cambiar:

0 = OFF 1 = ON

Interruptor izquierdo = encendido / apagado remoto Interruptor derecho = encendido / apagado manual

REMOTO

A = En

B = Sin función

C = apagado

D = Sin función

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar de la corriente.

Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.
Paso 2: Retire el fusible viejo del portafusibles.
Paso 3: Instale el fusible nuevo en el portafusibles.
Paso 4: Vuelva a colocar el portafusibles en la caja.

ACCESORIOS

Líquido de la burbuja de alta calidad, especialmente diseñado para máquinas de burbujas Beamz garantiza un uso sin problemas con una gran cantidad de burbujas.
