MANUAL DE USUARIO DW802G DEWALT

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT • www.dewalt.com

INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA

DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO

ANTES DE USAR EL PRODUCTO.

DEWALT®

DW802, DW802G

Heavy Duty Small Angle Grinder

Esmeriladoras angulares pequenas para trabajo pesado

CONSERVER CES DIRECTIVES

¡ADVERTENCIA! Lea todas las instrucciones hasta comprenderlas, incluidas las que acompañan a los acoplamientos y accesorios. No ajustarse a las instrucciones siguientes puede ser causa de electrocución, incendio o lesiones graves.

Instrucciones de seguridad generales ÁREA DE TRABAJO

• Mantenga el área de trabajo limpia y bien iluminada. Las bancadas desordenadas y las zonas oscuras propicien los accidentes.
• No opere herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden originar la ignición del polvo o los vapores.
• Mientras opere una herramienta eléctrica, mantenga lejos a los observadores, niños y visitantes. Las distracciones pueden ocasionar que pierda el control.
• Las herramientas con toma de tierra deben conectarse a un enchufe apropiadamente instalado y con conexión a tierra, de acuerdo con todas las normas y ordenanzas jurídicas. No quite la pata de conexión a tierra ni realice ninguna modificación en la clavija. No emplee adaptadores para clavijas. Si tiene alguna duda acerca de si el enchufe está correctamente conectado a tierra, consulte a un electricista cualificado. Si la herramienta presentase disfunciones eléctricas o averías, la toma de tierra ofrece una vía de baja resistencia que garantiza la seguridad del usuario. Sólo es aplicable a las herramientas de Clase I (con toma de tierra).

SEGURIDAD ELÉCTRICA

• Las herramientas con doble aislamiento están equipadas con una clavija polarizada (una pata es más ancha que la otra). Esta clavija se acoplará a un enchufe polarizado de una sola manera. Si la clavija no se acopla al contacto, inviertala. Si aún así no se ajusta, comuníquese con un electricista cualificado para que instale un enchufe polarizado apropiado. Nunca cambie la clavija. El doble aislamiento elimina la necesidad de cables con tres hilos y sistemas de suministro eléctrico con conexión a tierra. Sólo es aplicable a las herramientas de Clase II (con doble aislamiento).
• Evite el contacto del cuerpo con superficies conectadas a tierra, tales como tuberías, radiadores, registros y refrigeradores. El riesgo de electrocución aumenta si su cuerpo hace tierra.
• No exponga las herramientas eléctricas a la lluvia o a condiciones de mucha humedad. Si entra agua en una herramienta eléctrica, aumenta el riesgo de electrocución.
• No maltrate el cable. Nunca tome el cable para transportar la herramienta ni para desconectarla del enchufe. Mantenga el cable alejado de las fuentes de calor, el aceite, las orillas afiladas o las piezas en movimiento. Cambie inmediatamente los cables dañados. Los cables dañados aumentan el peligro de electrocución.
• Cuando opere una herramienta eléctrica a la intemperie, utilice una extensión marcada "W-A" o "W." Estas extensiones están clasificadas para uso a la intemperie y para reducir el riesgo de electrocución.

Calibre mínimo para cordones de extensión

Voltios Longitud total del cordón en metros

120V 0-7,6 7,6-15,2 15,2-30,4 30,4-45,7

240V 0-15,2 15,2-30,4 30,4-60,9 60,9-91,4

Amperaje

Más No más Calibre del cordón AWG

de de

6 - 10 18 16 14 12

SEGURIDAD PERSONAL

• AI utilizar una herramienta eléctrica, esté atento, concéntrese en lo que hace y aplique el sentido común. No utilice la herramienta si se encuentra fatigado o bajo la influencia de drogas, alcohol o fármacos. Mientras se utilizan herramientas eléctricas, basta un instante de distracción para sufrir lesiones graves.
• Lleve ropa adecuada. No utilice ropa suelta ni joyas. Recójase el cabello largo. Mantenga el cabello, la ropa y los guantes apartados de las piezas en movimiento. Las partes móviles pueden atrapar las prendas de vestir sueltas, las joyas y el cabello. Los orificios de ventilación suelen cubrir piezas en movimiento, por lo que también se deben evitar.
• Evite puestas en marcha accidentales. Asegúrese de que el interruptor esté apagado antes de enchufar la máquina. Transportar las herramientas con el dedo sobre el interruptor o enchufarlas con el interruptor encendido favorece los accidentes.
• Antes de poner en marcha la máquina, quite las llaves y herramientas de ajuste. Una llave que se deje en una pieza giratoria de la herramienta puede provocar lesiones.

• No ponga en peligro su estabilidad. Manténgase siempre bien apoyado y equilibrado. Un buen apoyo y equilibrio permiten controlar mejor la herramienta si se produce algún imprevisto.

• Utilice el equipo de seguridad. Lleve siempre lentes protectores. Cuando sea adecuado, también se debe usar mascarilla antipolvo, zapatos de suela antideslizante, casco o protectores auditivos.

USO Y CUIDADOS DE LA HERRAMIENTA

• Utilice abrazaderas u otro elemento adecuado para sujetar y apoyar la pieza de trabajo en una plataforma estable. Sujetar la pieza con la mano o contra el cuerpo es inestable y facilita la pérdida de control.
• No fuerce la herramienta. Emplee la herramienta correcta para cada aplicación. La herramienta correcta hace el trabajo mejor y más seguro dentro del rango para el que ha sido diseñada.
• No utilice la herramienta si el interruptor no la enciende y apaga. Cualquier herramienta que no pueda controlarse con el interruptor es peligrosa y se debe reparar.
• Desconecte la clavija del enchufe antes de proceder a cualquier ajuste, cambiar un accesorio o guardar la herramienta. Estas medidas de seguridad preventiva reducen el riesgo de poner en marcha la herramienta accidentalmente.
• Cuando no las utilice, guarde las herramientas fuera del alcance de los niños o de cualquier persona no capacitada. Las herramientas son peligrosas en manos de usuarios no capacitados.
• Cuide las herramientas. Conserve las herramientas de corte afiladas y limpias. Unas herramientas adecuadamente cuidadas y con los bordes de corte afilados se deforman menos y son más fáciles de controlar.
• Compruebe si las piezas móviles se desalinean o deforman, si hay alguna pieza rota y cualquier otra circunstancia que pueda afectar al funcionamiento de la máquina. Si la herramienta está dañada, hágala reparar antes de usarla. Muchos accidentes los provocan unas herramientas mal cuidadas.

- Utilice únicamente los accesorios recomendados por el fabricante para su modelo. Un mismo accesorio puede ser adecuado para una herramienta, pero peligroso si se usa en otra.

SERVICIO

• El servicio de la herramienta sólo debe realizarlo personal cualificado. El servicio o mantenimiento realizados por personal no calificado puede dar como resultado un riesgo de lesiones.
• Al proceder al mantenimiento de una herramienta, utilice únicamente refacciones idénticas. Siga las instrucciones de la sección Mantenimiento de este manual. La utilización de piezas no autorizadas, o no respetar las instrucciones de mantenimiento, puede suponer un peligro de electrocución o de lesiones.

La etiqueta de los esmeriladores puede incluir los siguientes símbolos

• Utilice siempre la guarda apropiada con el disco de esmeril. La guarda protege al operador de los fragmentos que se desprenden de un disco roto, así como del contacto con el disco.
• Los accesorios deben estar clasificados por lo menos para la velocidad recomendada en la etiqueta de advertencia de la herramienta. Si funcionan a velocidades superiores a la prevista, los discos y otros accesorios pueden salir despedidos y provocar lesiones. La clasificación de los accesorios se ha hecho sobre la velocidad mínima del disco indicada en la placa de características de la herramienta.

• Sujete la herramienta por las superficies aislantes si lleva a cabo una operación en que la herramienta puede tocar un conductor oculto o su propio cable. El contacto con un conductor “activo” provocará que las piezas metálicas de la herramienta “conduzcan electricidad” y que el operador reciba una descarga eléctrica.

• En esta herramienta no utilice discos de Tipo 11 (de taza cónica). La utilización de accesorios inadecuados puede ser causa de lesiones.

• Antes de usarlos, inspeccione los accesorios recomendados en busca de cuarteaduras y fallas. Si hay fallas o cuarteaduras evidentes, descarte el accesorio. También se debe inspeccionar el accesorio siempre que piense que la herramienta puede haber caído. Las fallas pueden provocar la rotura del disco.
• Al accionar la herramienta con un disco nuevo o de reemplazo, o con un cepillo de alambre nuevo o de reemplazo instalado, sujétela bien dentro de una zona protegida adecuadamente y déjela funcionar durante un minuto. Si el disco tiene una cuarteadura o una falla que hayan pasado inadvertidas, se romperá en pedazos en menos de un minuto. Si el cepillo de alambre tiene alambres flojos, éstos se detectarán. Nunca encienda la herramienta cuando haya una persona alineada con el disco. Incluso si se trata del operador.
• Evite que el disco rebote, así como darle tratamiento brusco. Si ello sucediera, detenga la herramienta e inspeccione si el disco presenta cuarteaduras o fallas.
• Dirija las chispas lejos del operador, los observadores y los materiales inflamables. Pueden saltar chispas al usar lijadoras o esmeriladoras. Las chispas pueden provocar quemaduras e incendios.
• Siempre use la agarradera lateral. Apriete firmemente la agarradera. Siempre debe usarse la agarradera lateral para conservar el control de la unidad en todo momento.

• No opere esta herramienta durante períodos largos de tiempo. La vibración causada por la acción de operación de la herramienta puede causar lesiones permanentes a sus dedos, manos y brazos. Use guantes para un mejor amortiguamiento, descanse con frecuencia y límite el tiempo diario de uso.

• Limpie su herramienta periódicamente, especialmente después de realizar trabajos pesados. El polvo y el esmeril contienen partículas metálicas que se acumulan con frecuencia en las superficies interiores y pueden ocasionar riesgos de electrocución.

• La etiqueta de la herramienta puede incluir los siguientes símbolos.

V....volts A ....amperes

Hz......hertz W......watts

min ....minutos ....corriente alterna

......corriente directa n_0 ......velocidad sin carga

□......Construcción de Clase II
A ......símbolo de advertencia de seguridad
Terminal de tierra

../min......de revoluciones o inversiones por minuto

▲ PRECAUCIÓN: Preste una atención especial al trabajar en esquinas, ya que si el disco u otro accesorio toca una superficie secundaria o el borde de una superficie, la esmeriladora puede efectuar un movimiento brusco y repentino.

▲ PRECAUCIÓN: Utilice una protección auditiva apropiada durante el uso. En determinadas condiciones y con utilizaciones prolongadas, el ruido generado por este producto puede favorecer la pérdida de audición.
ADVERTENCIA: Algunos tipos de polvo generados al lijar, serrar, esmerilar y taladrar, así como al realizar otras actividades del sector de la construcción, contienen productos químicos que pueden provocar cáncer, defectos en los recién nacidos y enfermedades del sistema reproductor. Ejemplos de esas substancias químicas son:

• plomo procedente de pinturas basadas en plomo,

• óxido de silicio cristalino procedente de ladrillos, cemento y otros productos de mampostería, y

• arsénico y cromo procedentes de madera tratada químicamente (CCA).
  El peligro derivado de estas exposiciones que usted enfrente varía en función de la frecuencia con que se realice este tipo de trabajo. Para reducir la exposición a esas sustancias químicas: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículas microscópicas.

• Evite el contacto prolongado con el polvo procedente del lijado, serrado, esmerilado y taladrado eléctricos, así como de otras actividades del sector de la construcción. Lleve ropa protectora y lave con agua y jabón las zonas expuestas. Si permite que el polvo se introduzca en la boca u ojos o quede sobre la piel, puede favorecer la absorción de productos químicos peligrosos.

COMPONENTES

A. Interruptor de palanca F. Botón de bloqueo
B. Palanca de desbloqueo G. Collarín de respaldo sin rosca
C. Botón del seguro del eje H. Tuerca de amarre roscada
D. Eje (no mostrado) I. Guarda
E. Agarradera lateral

(mostrada a la derecha)

FIJACIÓN DE LA AGARRADERA LATERAL

La agarradera lateral se puede montar en ambos lados de la caja del engranaje, en los orificios roscados, tal como se muestra. Antes de usar la herramienta, compruebe que la agarradera esté apretada firmemente. Utilice una llave para apretar firmemente la agarradera lateral.

Accesorios

Es importante elegir las guardas, collarines y almohadillas de apoyo correctos para cada accesorio de la esmeriladora. En las páginas 5 y 6 encontrará la información sobre los accesorios correctos.

▲ PRECAUCIÓN: Los accesorios deben estar clasificados por lo menos para la velocidad recomendada en la etiqueta de advertencia de la herramienta. Si funcionan a velocidades superiores a la prevista, los discos y otros accesorios pueden salir despedidos y provocar lesiones. Los accesorios roscados deben tener un cubo de 5/8"-11. Los accesorios sin rosca deben tener un orificio para eje de 7/8". Si no lo tienen, pueden haber sido diseñados para sierras circulares. Unicamente utilice los accesorios mostrados en las páginas 35 y 36 de este manual. La clasificación de los accesorios se ha hecho sobre la velocidad mínima del disco indicada en la placa de características de la herramienta.

Discos de meril de 4 1/2"

Discos de alambre

Discos de lijado

Discos lijadores de aletas de 4 1/2"

Discos de corte de 4 1/2"

Montaje de la guarda

MONTAJE Y DESMONTAJE DE LA GUARDA

▲ PRECAUCION: Apague y desenchufe la herramienta antes de proceder a cualquier ajuste o desmontar o montar acoplamientos o accesorios. Antes de volver a conectar la herramienta, presione y suelte el interruptor de palanca para asegurarse de que la herramienta esté apagada.

▲ PRECAUCIÓN: Deben usarse las guardas con todos los discos de esmeril, discos lijadores de aletas, cepillos de alambre y discos de alambre. La herramienta sólo puede usarse sin las guardas cuando se lije con discos de lijado convencionales. El modelo DEWALT DW802 incorpora una guarda para usarla con discos de esmeril de centro hundido (tipo 27) y discos de esmeril con cubo (tipo 27). La misma guarda puede usarse con los discos lijadores de aletas (tipo 27 y 29) y con los cepillos de copa de alambre. El esmerilado y corte con discos de tipos distintos a los 27 y 29 precisan guardas de accesorio distintas, no incluidas con la herramienta. Las instrucciones de montaje de estas guardas de accesorio se incluyen en la caja del accesorio.

1. Abra el seguro de la guarda (J) y alinee la flecha de ésta (K) con la flecha del cubo (L). De esta forma las orejetas de la guarda quedarán alineadas con las ranuras de la cubierta de la caja del engranaje.

2. Presione la guarda hacia abajo hasta que sus orejetas engranen y rueden libremente en la ranura del cubo de la caja del engranaje.

1. Con el seguro de la guarda abierto, gire la guarda (I) a la posición de trabajo deseada. El cuerpo de la guarda debe colocarse entre el eje y el operador, de forma que la protección de éste sea máxima.
2. Cierre el seguro de la guarda para fijarla a la caja del engranaje. Si el seguro está cerrado no debe poder girar la guarda a mano. No opere la esmeriladora si la guarda está suelta o la palanca de soporte se encuentra en posición abierta.
3. Para retirar la guarda, abra el seguro, hágala girar hasta que las flechas queden alineadas y tire de ella hacia arriba.

NOTA: La guarda se preajusta en fábrica al diámetro del cubo de la caja del engranaje. Si, transcurrido un período de tiempo, la guarda se afloja, apriete el tomillo de ajuste (M) con la palanca de soporte en la posición cerrada.

PRECAUCIÓN: No apriete el tornillo de ajuste con la palanca de soporte en la posición abierta. Podrían producirse daños indetectables en la guarda o en el cubo de montaje.

PRECAUCIÓN: Si no es posible ajustar la guarda mediante la abrazadera, no use la herramienta. Llévela junto con la guarda a un centro de servicio para que reparen o sustituyan la guarda.

NOTA: El esmerilado y el corte tangenciales pueden realizarse con discos de tipo 27 diseñados y especificados al efecto; los discos gruesos de 1/4" están diseñados para el esmerilado de superficies, mientras que los de 1/8" se han diseñado para el esmerilado tangencial.

FUNCIONAMIENTO

Interruptor

PRECAUCIÓN: Antes de enchufar la herramienta, presione y suelte el interruptor de palanca (A) una vez sin presionar el botón de bloqueo (F), para asegurarse de que el interruptor esté apagado.

Presione y suelte el interruptor de palanca, tal como se ha indicado, después de cualquier interrupción del suministro eléctrico a la herramienta, tal como la activación de un interruptor de toma de tierra, el disparo de un disruptor, el desenchufado accidental o un corte de suministro eléctrico. Si el interruptor de palanca está bloqueado, la herramienta se pondrá en marcha súbitamente al volver a conectarla.

▲ PRECAUCIÓN: Sujete firmemente la agarradera lateral y el cuerpo de la herramienta para mantener el control de ésta en el arranque y durante la utilización, hasta que el disco o el accesorio deje de girar. Compruebe que el disco se haya detenido totalmente antes de soltar la herramienta.

INTERRUPTOR DE PALANCA

Para encender la herramienta, empuje la palanca de desbloqueo (B) hacia atrás y luego presione el interruptor de palanca (A). La herramienta funcionará hasta que se presione el interruptor. Para apagar la herramienta, suelte la palanca.

ADVERTENCIA: No inhabilité la palanca de desbloqueo. Si se inhabilita la palanca de desbloqueo, la herramienta puede ponerse en marcha súbitamente al volver a conectarla.

BOTÓN DE BLOQUEO

El botón de bloqueo ofrece una mayor comodidad cuando se usa la herramienta durante períodos prolongados. Para bloquear la herramienta en posición de encendido, presione la palanca de desbloqueo (B) hacia atrás y luego presione el interruptor de palanca (A). Con la herramienta funcionando, presione el botón de bloqueo (F). La herramienta seguirá

funcionando cuando se suelte el interruptor de palanca. Para desbloquear la herramienta, presione y suelte el interruptor de palanca. Esto detendrá la herramienta.

▲ PRECAUCIÓN: Permita que la herramienta alcance la velocidad máxima antes de que toque la superficie de trabajo. Separe la herramienta de la superficie de trabajo antes de apagarla.

SEGURO DEL EJE

El pasador del seguro del eje impide que el eje gire al instalar o retirar los discos. Opere el pasador del seguro del eje sólo si la herramienta está apagada, desenchufada y totalmente parada. No engrane el seguro del eje si la herramienta está funcionando, ya que la dañaría. Para engranar el bloqueo, presione el botón del seguro del eje y gire el eje hasta que no pueda hacerlo girar más.

Montaje y utilización de discos de esmeril de centro hundido y discos lijadores de aletas

MONTAJE Y DESMONTAJE DE DISCOS CON CUBO

▲ PRECAUCIÓN: Apague y desenchufe la herramienta antes de proceder a cualquier ajuste o desmontar o montar acoplamientos o accesorios. Antes de volver a conectar la herramienta, presione y suelte el interruptor de palanca para asegurarse de que la herramienta esté apagada.

Los discos con cubo se montan directamente en el eje roscado de 5/8"-11.

1. Enrosque a mano el disco en el eje.
2. Presione el botón del seguro del eje y utilice una llave para apretar el cubo del disco.
3. Para retirar el disco, invierta el proceso anterior.
   ▲ PRECAUCIÓN: Si no asienta adecuadamente el disco antes de encender la herramienta, puede provocar daños tanto en ella como en el disco.

MONTAJE Y DESMONTAJE DE DISCOS SIN CUBO

▲ PRECAUCIÓN: Apague y desenchufe la herramienta antes de proceder a cualquier ajuste o desmontar o montar acoplamientos o accesorios. Antes de volver a conectar la herramienta, presione y suelte el interruptor de palanca para asegurarse de que la herramienta esté apagada.

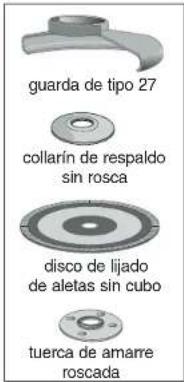

Los discos de esmeril tipo 27 con centro hundido deben usarse con los collarines incluidos. En la página 35 de este manual encontrará más información.

1. Monte el collarín de respaldo sin rosca (G) en el eje (D) con la sección elevada (guía) contra el disco.
2. Coloque el disco contra el collarín de respaldo, centrándolo con respecto a la sección elevada (quía) del collarín.
3. Pulsando el botón del seguro del eje, enrosque en él la tuerca de amarre (H). Si el disco que está montando tiene más de 1/8" de espesor, coloque la tuerca de amarre roscada en el eje para que la sección elevada (guía) encaje en el centro del disco. Si el disco que está montando tiene 1/8" de espesor o menos, coloque la tuerca de amarre roscada en el eje para que la sección elevada (guía) no quede contra el disco.
4. Pulsando el botón del seguro del eje, apriete la tuerca de amarre con una llave.

DISCOS DE 1/4"

Collarín de respaldo

DISCOS DE 1/8"

Collarín de respaldo

1. Para retirar el disco, presione el botón del seguro del eje y afloje la tuerca de amarre con una llave.
   NOTA: Si después de apretar la tuerca de amarre el disco gira, compruebe la orientación de la tuerca de amarre roscada. Si se instala un disco fino con la guía de la tuerca de amarre contra el disco, éste girará debido a que la altura de la guía impide que la tuerca sujete el disco.

ESMERILADO DE SUPERFICIES CON DISCOS DE ESMERIL

1. Permita que la herramienta alcance la velocidad máxima antes de que toque la superficie de trabajo.
2. Aplique la presión mínima contra la superficie de trabajo, dejando que la herramienta funcione a alta velocidad. La tasa de esmerilado es mayor si la herramienta funciona a alta velocidad.
3. Mantenga un ángulo de entre 20° y 30° entre la herramienta y la superficie de trabajo.
4. Desplace continuamente la herramienta con movimientos hacia delante y hacia atrás para evitar los surcos en la superficie de trabajo.
5. Separe la herramienta de la superficie de trabajo antes de apagarla. Permita que la herramienta dein de girar antes de soltarla 20°-30°

ESMERILADO TANGENCIAL CON DISCOS DE ESMERIL

▲ PRECAUCIÓN: Los discos usados para el corte y el esmerilado tangencial pueden romperse si se doblan o tuercen cuando se usa la herramienta para trabajos de desbastado o de esmerilado profundo. Para reducir el peligro de lesiones graves, sólo use estos discos conjuntamente con guardas de tipo 27 y para corte y ranurado poco profundos (menos de 1/2" de profundidad). El lado abierto de la guarda debe colocarse en el lado opuesto al operador. Para cortes más profundos con discos de desbastado de tipo 1, use una guarda de tipo 1. En los diagramas de las páginas 35 y 36 de este

manual encontrará más información. Las guardas de tipo 1 están disponibles con un cargo adicional en su distribuidor local o en el centro de servicio autorizado.

1. Permita que la herramienta alcance la velocidad máxima antes de que toque la superficie de trabajo.
2. Aplique la presión mínima contra la superficie de trabajo, dejando que la herramienta funcione a alta velocidad. La tasa

de esmerilado es mayor si la herramienta funciona a alta velocidad.

1. Colóquese de forma que la parte inferior abierta del disco quede en el lado opuesto a usted.
2. Una vez haya empezado a cortar y haya realizado una ranura en la pieza, no cambie el ángulo de corte. Cambiar el ángulo hará que el disco se curve, lo que podría romperlo. Los discos para esmerilado tangencial no están diseñados para soportar las presiones provocadas por el curvado.
3. Separe la herramienta de la superficie de ____ trabajo antes de apagarla. Permita que la herramienta deje de girar antes de soltarla.

ADVERTENCIA: No use los discos para esmerilado tangencial/corte en aplicaciones de esmerilado de superficies, ya que no están diseñados para soportar las presiones laterales que éste genera. Se correría el riesgo de sufrir lesiones y de rotura del disco,

ACABADO DE SUPERFICIES CON DISCOS LIJADORES DE ALETAS

1. Permita que la herramienta alcance la velocidad máxima antes de que toque la superficie de trabajo.

1. Aplique la presión mínima contra la superficie de trabajo, dejando que la herramienta funcione a alta velocidad. La tasa de lijado es mayor si la herramienta funciona a alta velocidad.
2. Mantenga un ángulo de entre 5° y 10° entre la herramienta y la superficie de trabajo.
3. Desplace continuamente la herramienta con movimientos hacia delante y hacia atrás para evitar los surcos en la superficie de trabajo.
4. Separe la herramienta de la superficie de trabajo antes de apagarla. Permita que la herramienta deje de girar antes de soltarla.

MONTAJE DE ALMOHADILLAS DE APOYO PARA LIJADO

▲ PRECAUCIÓN: Apague y desenchufe la herramienta antes de proceder a cualquier ajuste o desmontar o montar acoplamientos o accesorios. Antes de volver a conectar la herramienta, presione y suelte el interruptor de palanca para asegurarse de que la herramienta esté apagada.

PRECAUCIÓN: Una vez terminadas las aplicaciones de lijado, debe volverse a instalar una guarda adecuada para el disco de esmeril, el disco lijador de aletas, el cepillo de alambre o el disco de alambre.

1. Coloque o enrosque convenientemente en el eje la almohadilla de apoyo (N).
2. Coloque el disco de lijado (O) sobre la almohadilla de apoyo (N).
3. Pulsando el seguro del eje, enrosque la tuerca de amarre (P) en el eje y coloque el cubo elevado de la tuerca de amarre en el centro del disco de lijado y la almohadilla de apoyo.
4. Apriete a mano la tuerca de amarre.

Después presione el botón del seguro del eje y gire el disco de lijado hasta que éste y la tuerca de amarre queden bien ajustados.

1. Para retirar el disco, sujételo y gire la almohadilla de apoyo y la almohadilla de lijado mientras pulsa el botón del seguro del eje.

UTILIZACIÓN DE ALMOHADILLAS DE APOYO PARA LIJADO Utilice el papel de lija correcto para cada aplicación. Se dispone de papel de lija de distintos grados. Los grados gruesos ofrecen mayor eliminación de material y un acabado más rugoso. Los grados finos ofrecen menor eliminación de material y un acabado más suave. Empiece con discos de grado grueso para una eliminación rápida del material. Pase a un papel de grado medio y acabe con un disco de grado fino para un acabado óptimo.

Grueso grado 16 - 30

Medio grado 36 -80

Acabado muy fino grado 150 -180

1. Permita que la herramienta alcance la velocidad máxima antes de que toque la superficie de trabajo.
2. Aplique la presión mínima contra la superficie de trabajo, dejando que la herramienta funcione a alta velocidad. La tasa de lijado es mayor si la herramienta funciona a alta velocidad.
3. Mantenga un ángulo de entre 5° y 15° entre la herramienta y la superficie de trabajo. El disco de lijado debe tocar aproximadamente una pulgada de la superficie de trabajo.
4. Desplace la herramienta constantemente en línea recta para no

quemar ni rayar la superficie de trabajo. Permitir que la herramienta se apoye en la superficie de trabajo sin desplazarla o desplazándola circularmente provoca marcas de quemado y rayaduras.

1. Separe la herramienta de la superficie de trabajo antes de apagarla.

Permita que la herramienta deje de girar antes de soltarla.

Montaje y utilización de cepillos de alambre y discos de alambre

Los cepillos de copa de alambre y los discos de alambre se atornillan directamente en el eje de la esmeriladora, sin utilizar collarines. Sólo use cepillos o discos de alambre con un cubo roscado de 5/8"-11. Si se usan cepillos o discos de alambre se necesita una guarda de tipo 27.

PRECAUCIÓN: Lleve guantes cuando manipule cepillos o discos de alambre. Pueden provocar cortes.

▲ PRECAUCIÓN: El disco o cepillo no debe tocar la guarda al montario ni durante el uso. El accesorio podría sufrir daños indetectables y provocar la proyección de fragmentos de alambre.

MONTAJE Y UTILIZACIÓN DE CEPILLOS COPA

DE ALAMBRE Y DISCOS DE ALAMBRE

▲ PRECAUCIÓN: Apague y desenchufe la herramienta antes de proceder a cualquier ajuste o desmontar o montar acoplamientos o accesorios. Antes de volver a conectar la herramienta, presione y suelte el interruptor de palanca para asegurarse de que la herramienta esté apagada.

1. Enrosque a mano el disco en el eje.
2. Presione el botón del seguro del eje y aplique una llave al cubo del disco o cepillo de alambre para apretarlo.
3. Para quitar el disco, invierta el procedimiento.
   ▲ PRECAUCIÓN: Si no asienta adecuadamente el cubo del disco antes de encender la herramienta, puede provocar daños tanto en ella como en el disco.

UTILIZACIÓN DE CEPILLOS DE COPA DE ALAMBRE Y DISCOS DE ALAMBRE

Los cepillos y discos de alambre pueden usarse para eliminar óxido, adherencias o pintura, y para suavizar superficies irregulares.

1. Permita que la herramienta alcance la velocidad máxima antes de que toque la superficie de trabajo.
2. Aplique la presión mínima contra la superficie de trabajo, dejando que la herramienta funcione a alta velocidad. La tasa de eliminación de material es mayor si la herramienta funciona a alta velocidad.
3. Mantenga un ángulo de entre 5° y 10° entre la herramienta y la superficie de trabajo.
4. Mantenga el contacto entre el borde del disco de alambre y la superficie de trabajo.
5. Desplace continuamente la herramienta con movimientos hacia delante y hacia atrás para evitar los surcos en la superficie de trabajo. Permitir que la herramienta se apoye en la superficie de trabajo sin desplazarla o desplazándola circularmente provoca marcas de quemado y rayaduras.
6. Separe la herramienta de la superficie de trabajo antes de apagarla. Permita que la herramienta deje de girar antes de dejarla.

▲ PRECAUCIÓN: Tenga mucho cuidado cuando trabaje sobre un borde, pues puede producirse un movimiento brusco y repentino de la esmeriladora.

Montaje y utilización de discos de corte (tipo 1)

Los discos de corte pueden ser discos de diamante o discos abrasivos. Se dispone de discos de corte abrasivos para metal y para hormigón. Para el corte de hormigón también pueden usarse hojas de diamante.

ADVERTENCIA: Esta herramienta no incluye una guarda cerrada de doble cara para discos de corte, aunque es necesaria cuando se usan estos discos. No usar un collarín y una guarda adecuados puede provocar lesiones derivadas de la rotura del disco o del contacto con él. En la página 37 de este manual encontrará más información.

MONTAJE DE GUARDAS CERRADAS (TIPO 1)

▲ PRECAUCIÓN: Apague y desenchufe la herramienta antes de proceder a cualquier ajuste o desmontar o montar acoplamientos o accesorios. Antes de volver a conectar la herramienta, presione y suelte el interruptor de palanca para asegurarse de que la herramienta esté apagada.

1. Abra el seguro de la guarda (J) y alinee la flecha de ésta (K) con la flecha del cubo (L). De esta forma las orejetas quedarán alineadas con las ranuras de la cubierta de la caja del engranaje. Coloque la guarda orientada hacia atrás.
2. Presione la guarda hacia abajo hasta que su orejeta engrane y ruede libremente en la ranura del cubo de la caja del engranaje.
3. Gire la guarda (I) a la posición de trabajo deseada. El cuerpo de la guarda debe colocarse entre el eje y el operador, de forma que la protección de éste sea máxima.
4. Cierre el seguro de la guarda para fijarla a la cubierta de la caja del engranaje. Si el seguro está en la posición de cerrado no debe ser posible girar la guarda a mano. No opere la esmeriladora si la guarda está suelta o la palanca de soporte se encuentra en posición abierta.

1. Para retirar la guarda, abra el seguro, hágala girar hasta que las flechas queden alineadas y tire de ella hacia arriba.

NOTA: La guarda se preajusta en fábrica al diámetro del cubo de la caja del engranaje. Si, transcurrido un período de tiempo, la guarda se afloja, apriete el tornillo de ajuste (M) con la palanca de soporte en la posición cerrada.

PRECAUCIÓN: No apriete el tornillo de ajuste con la palanca de soporte en la posición abierta. Podrían producirse daños indetectables en la guarda o en el cubo de montaje.

MONTAJE DE DISCOS DE CORTE

▲ PRECAUCIÓN: Apague y desenchufe la herramienta antes de proceder a cualquier ajuste o desmontar o montar acoplamientos o accesorios. Antes de volver a conectar la herramienta, presione y suelte el interruptor de palanca para asegurarse de que la herramienta esté apagada.

PRECAUCIÓN: Con los discos de corte deben usarse collarines de respaldo roscados y tuercas de amarre (incluidos con la herramienta) del mismo diámetro.

1. Coloque el collarín de respaldo sin rosca en el eje, con la sección elevada (guía) hacia arriba. La sección elevada (guía) del collarín de respaldo quedará contra el disco cuando éste se instale.
2. Coloque el disco sobre el collarín, centrándolo con respecto a la sección elevada (guía).
3. Monte la tuerca de amarre roscada con la sección elevada (guía) hacia el lado opuesto al disco.
4. Pulsando el botón del seguro del eje, apriete la tuerca de amarre con una llave.
5. Para retirar el disco, sujételo y gire mientras pulsa el botón del seguro del eje.

UTILIZACIÓN DE DISCOS DE CORTE

ADVERTENCIA: No use los discos para esmerilado tangencial/corte en aplicaciones de esmerilado de superficies, ya que no están diseñados para soportar las presiones laterales que éste genera. Se correría el riesgo de suñir lesiones y de rotura del disco

1. Permita que la herramienta alcance la velocidad máxima antes de que toque la superficie de trabajo.
2. Aplique la presión mínima contra la superficie de trabajo, dejando que la herramienta funcione a alta velocidad. La tasa de corte es mayor si la herramienta funciona

a alta velocidad.

1. Una vez haya empezado a cortar y haya realizado una ranura en la pieza, no cambie el ángulo de corte. Cambiar el ángulo hará que el disco se curve, lo que podría romperlo.
2. Separe la herramienta de la superficie de trabajo antes de apagarla. Permita que la herramienta deje de girar antes de dejarla.

MANTENIMIENTO

Limpieza

ADVERTENCIA: Sople periódicamente del polvo y la cascarilla de la carcasa del motor con aire comprimido limpio y seco. El polvo y la cascarilla, que contienen partículas metálicas, suelen acumularse en las superficies interiores y suponen un riesgo de electrocución si no se limpian con frecuencia. UTILICE SIEMPRE LENTES DE SEGURIDAD.
▲ PRECAUCIÓN: Nunca use disolventes ni otros productos agresivos para la limpieza de las piezas no metálicas de la herramienta. Utilice únicamente un trapo limpio y seco.

Lubricación

Las herramientas DEWALT están lubricadas de fábrica y están listas para usarse.

Reparaciones

Para garantizar la SEGURIDAD y CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben realizarlos los centros de servicio autorizados u otras personas de servicio calificadas. Utilice siempre piezas de repuesto idénticas.

Compra de accesorios

Los accesorios recomendados para su herramienta están disponibles con un cargo adicional en su distribuidor local o en el centro de servicio autorizado.

▲ PRECAUCIÓN: El uso de cualquier accesorio no recomendado para esta herramienta puede ser peligroso.

Póliza de Garantía

IDENTIFICACIÓN DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: ____ Mod./Cat.: ____

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega del producto:

Nombre y domicilio del distribuidor donde se adquirió el producto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura de compra.

EXCEPCIONES.

Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesorios originales.

Garantía limitada por tres años

DEWALT reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de compra. Esta garantía no cubre fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visitenos en www.dewalt.com o dirigase al centro de servicio más cercano. Esta garantía no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por terceros. Esta garantía le otorga derechos legales específicos, además de los cuales puede tener otros dependiendo del estado o provincia en que se encuentre.

Además de la garantía, las herramientas DEWALT están cubiertas por:

1 AÑO DE SERVICIO GRATUITO

DEWALT mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra.

GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS

Si no está completamente satisfecho con el desempeño de su máquina herramienta, láser o clavadora DEWALT, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ninguna pregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

Información Técnica

DW802/802G

Tensión de alimentación: 120 V AC/CD ( ) \~ ----

Consumo de corriente: 9,0 A AC/CD

Frecuencia de alimentación: 50/60 Hz

Potencia nominal: 1 004 W AC/CD

Rotación sin carga: 10 000/min

IMPORTADOR: DEWALT S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS, 3A. SECCIÓN, CP 05120

DELEGACIÓN CUAJIMALPA, MÉXICO, D.F

TEL. [phone]

R.F.C.: BDE810626-1W7

Para servicio y ventas consulte

"HERRAMIENTAS ELECTRICAS"

en la seccion amarilla.

PARA REPARACIÓN Y SERVICIO DE SUS HERRAMIENTAS

ELÉCTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE SERVICIO

MÁS CERCANO

CULIACAN, SIN

Av. Nicolás Bravo #1063 Sur - Col. Industrial Bravo (667) 7 12 42 11

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juárez (33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18

Av. Universidad 1525 - Col. San Luis [phone]

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro [phone]

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. Remes [phone]

VILLAHERMOSA, TAB

Constitución 516-Á - Col. Centro [phone]

PARA OTRAS LOCALIDADES LLAME AL: (55) 5326 7100
