Tipo de producto	Congelador
Marca	Severin
Modelo	KS 9811
Dimensiones (Al x An x Pr)	84,5 x 54,5 x 57,5 cm
Peso neto	30 kg
Alimentación	220-240 V ~ 50 Hz
Clase energética	F
Capacidad de congelación	100 L
Clase climática	N/ST
Función de congelación rápida	Sí
Termostato ajustable	Sí
Descongelación	Manual
Iluminación interior	No
Nivel de sonido	42 dB
Cerradura de puerta	Sí
Patas ajustables	Sí
Piezas de repuesto disponibles	Sí, contacte al servicio técnico
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño suave y agua jabonosa
Seguridad	Bloqueo de puerta para niños, sistema de alarma de puerta abierta en algunos modelos

Preguntas frecuentes - KS 9811 SEVERIN

¿Cómo ajustar la temperatura del congelador Severin KS 9811?

Gire el termostato ubicado en el interior. La posición recomendada es generalmente en el medio (aproximadamente -18 °C). Consulte el manual de instrucciones para ajustes precisos según la carga.

¿Qué hacer si el congelador ya no enfría?

Verifique primero que el aparato esté enchufado y que el fusible no haya saltado. Asegúrese de que el termostato no esté en apagado. Si el problema persiste, contacte al servicio posventa de Severin.

¿Cómo descongelar el congelador KS 9811?

Desconecte el aparato, retire los alimentos y deje la puerta abierta. Coloque toallas para absorber el agua. Nunca use herramientas afiladas para raspar la escarcha.

¿El congelador hace un ruido inusual, es normal?

Algunos ruidos son normales (gorgoteos, clics del compresor). Si el ruido es fuerte o irregular, verifique que el aparato esté nivelado y que no esté en contacto con muebles. De lo contrario, llame al servicio técnico.

¿Cuál es la capacidad de congelación del KS 9811?

El congelador tiene una capacidad neta de aproximadamente 100 litros, permitiendo almacenar hasta 70 kg de alimentos congelados.

¿Puedo instalar el congelador en un garaje sin calefacción?

Sí, si la temperatura ambiente permanece dentro de la clase climática N/ST (de +16 °C a +38 °C). Evite temperaturas negativas.

¿Cómo limpiar el interior del congelador?

Desconecte el aparato, retire los alimentos y limpie con un paño suave empapado en agua tibia y jabón suave. Enjuague y seque antes de volver a enchufar.

¿Qué hacer en caso de corte de corriente?

Mantenga la puerta cerrada. Los alimentos permanecen congelados durante aproximadamente 12 horas si el aparato está lleno. Evite abrir innecesariamente.

¿Dónde encontrar piezas de repuesto para el KS 9811?

Contacte al servicio posventa de Severin o consulte el sitio web oficial. Las piezas como juntas de puerta, termostatos y estantes generalmente están disponibles.

¿Cómo usar la función de congelación rápida?

Active la función de congelación rápida aproximadamente 24 horas antes de congelar grandes cantidades de alimentos frescos. Desactívela después para ahorrar energía.

MANUAL DE USUARIO KS 9811 SEVERIN

ES Instrucciones de uso Congelador 41

IT Manuale d'uso Congelatore 51

Antes de utilizar el aparato, lea atentamente estas instrucciones y conserve este manual para cualquier consulta posterior. El aparato sólo debe ser usado por personas que se han familiarizado con estas instrucciones.

Transporte del aparato

• Para evitar dañar el aparato durante el transporte, asegúrese de que todos los accesorios y componentes del interior y de alrededor del aparato están fi rmemente sujetos.
• El aparato se debe transportar solo en posición vertical; no lo incline más de 30°. Para colocar el aparato en la posición correcta, le recomendamos inclinarlo ligeramente hacia atrás. De este modo, podrá utilizar los rodillos de transporte para trasladar el aparato hasta la posición de instalación deseada.
• Cuando el aparato esté colocado en la posición deseada, espere aproximadamente 30 minutos antes de conectarlo a la red eléctrica.
• Si el aparato se ha inclinado más de 30° durante el transporte, deberá dejarlo en posición vertical durante al menos 4 horas antes de conectarlo a la red eléctrica.

Conexión a la red eléctrica

• Debe conectar este aparato solamente a una toma de tierra instalada según las normas en vigor. Asegúrese de que la tensión de la red coincide con la tensión indicada en la placa de características.
• Este producto cumple con las directivas obligatorias que acompañan el etiquetado de la CEE.
• No utilice el aparato con un transformador.
• Para evitar el sonido de vibraciones, compruebe que el cable eléctrico no toca ninguna pieza de la parte posterior del congelador.

Uso previsto

• Este congelador-compresor está diseñado para ultracongelar y conservar a largo plazo los alimentos ultracongelados, y también para hacer cubitos de hielo.
• No está autorizado ningún uso distinto del descrito.
• No se acepta responsabilidad alguna si hay averías a consecuencia del uso incorrecto del aparato o si estas instrucciones no han sido observadas

debidamente.

• Este aparato ha sido diseñado para el uso doméstico u otra aplicación similar, por ejemplo
• en cocinas de personal, en ofi cinas y otros puntos comerciales,
• en empresas agrícolas,
• por los clientes de hoteles, pensiones, etc. y alojamientos similares,
• en casas rurales.

- Este aparato no se debe utilizar para el uso comercial, no se debe utilizar en restauración ni otro servicio mayorista.

Instrucciones importantes de seguridad

El circuito de refrigeración del aparato contiene el refrigerante isobutano (R600a), un gas natural de alta compatibilidad medioambiental, que sin embargo es un gas combustible. Por ello, deberá asegurarse de que ninguno de los componentes del circuito de refrigeración resulta dañado durante el transporte y la instalación del aparato. Si el circuito de refrigeración resulta dañado, no encienda ni conecte el aparato a la red eléctrica, y aleje cualquier fuente de llamas o de ignición del entorno del gas refrigerante; después ventile sobradamente la habitación donde está el aparato.

- Advertencia: Mantenga los orificios

de ventilación, del interior del aparato o de la estructura incorporada, libres de obstrucciones. Debe asegurarse sufi ciente ventilación en todo momento.

- Advertencia: No dañe el circuito de refrigeración. Cualquier fuga de refrigerante podría dañar los ojos; también existe peligro de que se produzca la combustión del gas.

- Advertencia: No utilice ningún aparato externo (por ejemplo radiadores o radiadores de aire) para acelerar el proceso de descongelación; siga únicamente los métodos recomendados en este manual.

- Advertencia: No utilizar ningún otro aparato eléctrico (por ejemplo un fabricador de cubitos de hielo) dentro del congelador a menos que este manual indique que está permitido.

- Antes de conectar el aparato a la red eléctrica, este debe ser examinado con detalle para detectar cualquier desperfecto durante el transporte, incluido el cable eléctrico. Si se detecta algún desperfecto, no conecte el aparato a la red eléctrica.

- Al instalar el aparato, asegúrese de que no se aplaste ni se dañe el cable de alimentación.

- No ponga enchufes múltiples o fuentes de alimentación temporales en la parte posterior del aparato.

- Este aparato no ha sido diseñado para conservar sustancias explosivas como una lata de aerosol con gas

propelente infl amable.

Si el aparato se vende, se entrega a un tercero o se desecha en un punto de reciclaje apropiado, debe advertirse de la presencia de la sustancia aislante ‘ciclopentano’ y del refrigerante R600a. Consulte la sección Desechar el aparato donde se incluye información adicional sobre cómo reciclar correctamente el aparato.

- Para cumplir con las normas de seguridad y evitar peligros, cualquier reparación o modifi cación del aparato debe ser realizada por personal del servicio técnico autorizado, incluida la sustitución del cable eléctrico.

- Este aparato podrá ser utilizado por niños (mayores de 8 años) y personas con reducidas facultades físicas, sensoriales o mentales, o sin experiencia ni conocimiento del producto, siempre que hayan recibido la supervisión o instrucciones referentes al uso del aparato y entiendan por completo el peligro y las precauciones de seguridad.

- Los niños de 3 a 8 años están autorizados para cargar y descargar el frigorífico/congelador.

- Los niños no deben jugar con el aparato.

- No se debe permitir que los niños realicen ningún trabajo de limpieza o mantenimiento del aparato a menos que estén bajo vigilancia.

- Para la limpieza regular del congelador recomendamos el uso

de agua templada con un detergente suave. Los accesorios se deben limpiar por separado con agua y jabón. No los introduzca en el lavavajillas.

Para evitar la contaminación de alimentos, asegúrese seguir las siguientes instrucciones:

- Cuando la puerta sigue abierta durante mucho tiempo, esto puede causar un aumento de temperatura considerable en los compartimentos del aparato.

- Es necesario limpiar regularmente los compartimentos que están en contacto con alimentos y el sistema de drenaje accesible.

- La carne cruda y pescado tienen que estar conservados en envases adecuados dentro del frigorífico/congelador para evitar que goteen o estén en contacto directo con otros alimentos.

- Cuando quiere dejar vacío el frigorífico/congelador para un período prolongado, piense en apagar, descongelar y limpiar el aparato y déjelo abierto para evitar la formación de moho.

Para evitar el riesgo de accidentes personales o de averías en el aparato, este solo debe ser transportado con el embalaje original. Para desembalar e instalar el aparato, son necesarias 2 personas.

• Precaución: Mantenga a los niños alejados del material de embalaje, porque podría ser peligroso, existe el peligro de así xia.
• El hielo extraído de la unidad durante su descongelado o limpieza no es apto para el consumo humano.
• El cable eléctrico debería examinarse con regularidad para detectar si ha resultado dañado. Si descubriera que está dañado, no debe utilizar el aparato.

- Para evitar el riesgo de incendio, no coloque ningún aparato termoeléctrico sobre el congelador. No colocar recipientes con líquido sobre el aparato: es importante evitar derramar o verter cualquier líquido que podría dañar el aislamiento eléctrico.

- Este aparato ha sido diseñado solo para conservar alimentos.

- Las sustancias alcohólicas se pueden conservar solo cuando están correctamente envasadas en recipientes cerrados y en posición vertical.

- No almacene ninguna botella de cristal con bebidas carbonatadas u otro líquido congelable en el aparato: estas botellas pueden explotar durante el proceso de congelación.

- Para evitar el riesgo de intoxicación, no consuma alimentos después de la fecha de caducidad indicada. Los alimentos descongelados no se pueden congelar por segunda vez.

- No se apoye ni coloque excesivo peso sobre las estanterías, los compartimentos, la puerta, etc.

- Proteja siempre el interior del congelador de cualquier llama o fuente de ignición.

- Desenchufe el cable eléctrico de la toma de pared

- en caso de funcionamiento defectuoso,

- antes de descongelar el aparato,

- durante su limpieza.

- antes de realizar el mantenimiento o reparación del aparato.

- Cuando se desenchufa la clavija de la pared, nunca tirar del cable de alimentación.

- Nos reservamos el derecho de incorporar modifi caciones técnicas.

Descripción

¡Diagrama aproximativo!

1. Control de temperatura
2. Indicador de conexión a la red de alimentación eléctrica (verde)
3. Alarma de alta temperatura (rojo)
4. Cajón de congelación rápida
5. Cajones de congelación
6. Condensador
7. Compresor

• Retire por completo todos los materiales de embalaje interiores y exteriores, incluyendo los dispositivos de seguridad para el transporte.
• El material de embalaje se debe eliminar correctamente.
• NOTA: Al abrir la puerta del congelador, caerá un pequeño componente rojo; este sirve solo para el transporte del aparato y se puede tirar.
• Instale los dos espaciadores (1, suministrados) en las ranuras de guía (2) correspondientes de la parte posterior.

• Antes de conectar a la red eléctrica, el aparato debe ser examinado detenidamente por si hubiera resultado dañado durante el transporte, incluido el cable eléctrico.
• Limpie el aparato siguiendo las instrucciones de la sección Descongelación y limpieza incluida a continuación.
• Al encender el aparato por primera vez, se percibirá un ligero olor a 'nuevo'. Este olor desaparecerá cuando el proceso de enfriamiento haya comenzado.

Instalación

• El aparato se debe situar en una habitación seca y bien ventilada.
• Se debe poner en funcionamiento en lugares con humedad relativa inferior al 70 %.
• Los congeladores se clasifican en distintas clases climáticas. Esta clasifi cación indica la temperatura ambiente a la que el aparato puede funcionar. Consulte la hoja de características de este producto, donde se incluye la clasifi cación de este aparato; la hoja de características está al final de este manual de instrucciones.
• No utilizar el aparato en el exterior.
• Asegúrese de que la clavija del cable es accesible y se puede desenchufar de la toma eléctrica en cualquier momento.
• No exponga el aparato a la luz directa del sol, y no lo coloque cerca de ninguna fuente de calor (radiadores, cocinas, etc). En caso de que estas condiciones no se puedan evitar, deberá instalarse un aislamiento adecuado entre la fuente de calor y el aparato.
• Este aparato no se debe instalar dentro de un armario, y tampoco directamente bajo un armario, estantería u objeto similar enganchado en la pared.
• Si existe un suelo irregular, los pies ajustables del aparato se pueden utilizar para compensar las irregularidades y asegurar una estabilidad óptima.

Dimensiones para la instalación Ventilación

Si el congelador se instala con su lateral contra una pared, asegúrese de dejar una distancia libre mínima con la pared de 60mm; de esta manera asegurará que la puerta del congelador pueda abrirse lo sufi ciente para poder sacar los cajones.

Control de la temperatura

- El aparato se activa al conectarlo a la red eléctrica. Solo se apagará por completo al desenchufar el cable eléctrico de la toma de la pared. En la posición '0', la función de frío está desactivada, aunque el aparato todavía está conectado a la red eléctrica.

- La temperatura del compartimento principal del congelador se puede regular mediante el control de temperatura. Girando el control de la temperatura en sentido de las agujas del reloj, se reducirá la temperatura y girando en sentido contrario a las agujas del reloj, se incrementará la temperatura.

- El ajuste medio suele ser el más adecuado para el uso doméstico.

- Recomendamos utilizar un termómetro para comprobar la temperatura real del interior del aparato y realizar los ajustes necesarios.

- Después de una interrupción en el suministro eléctrico, o si se ha apagado el aparato intencionadamente, podría tardar aproximadamente 5 minutos antes de encenderse de nuevo.

Pilotos indicadores

I Indicador de conexión con la red de alimentación eléctrica (verde)

Cuando la unidad está conectada a la red de alimentación eléctrica, el piloto verde está permanentemente iluminado.

Indicador de alarma de alta temperatura (rojo)

Este piloto se ilumina si la temperatura interna supera los 9 °C.

Conservación y congelación de alimentos

- La temperatura en el interior de la unidad depende principalmente de la temperatura ambiente, del ajuste de control de temperatura y de la cantidad de alimentos conservados. Téngase también en cuenta que la temperatura en el interior puede ascender cada vez que se abre la puerta.

- La unidad está diseñada para la ultra congelación y conservación a largo plazo de alimentos congelados, y para la elaboración de cubitos de hielo.

Para garantizar la conservación de las sustancias nutritivas, como las vitaminas, recomendamos congelar los alimentos frescos lo más rápidamente posible. A estos efectos, se deben colocar los alimentos en el compartimento de congelación rápida, debidamente separados en una o dos fi las. El compartimento de congelación rápida situado dentro del compartimento del congelador está marcado con Fast Freeze (Congelación Rápida). Recomendamos colocar los alimentos que se van a congelar primero en este compartimento, para su rápida congelación, para colocarlos 24 horas después en otros compartimentos (según proceda).

- Precaución:

- Para garantizar la distribución suficiente de aire frío, deberá mantener una distancia mínima de 2,5 cm entre el vaporizador y la bandeja con los alimentos a congelar.

- Evite que alimentos no congelados entren en contacto con alimentos que ya estén congelados.

- Precaución: No exceda la capacidad diaria máxima de congelación. La hoja de características de este producto incluida al final de este manual incluye información detallada sobre la cantidad diaria máxima de congelación.

Para congelar rápidamente, gire el control de temperatura hasta Max. Después de 24 horas, cuando los alimentos estén debidamente congelados, el control de temperatura se podrá volver a colocar en la posición original.

- Los tiempos de congelación podrán disminuir dividiendo los alimentos en porciones inferiores.

- Los materiales de los envases adecuados para los alimentos congelados son fi lm de plástico transparente (sin color) o bolsas de plástico transparente o papel de aluminio. Los materiales de los envases deben estar bien ventilados antes de su utilización y después deberá comprobarse su hermetismo antes de congelar los alimentos. Recomendamos que incluya una etiqueta

en cada alimento conservado donde indique el tipo de alimento, la fecha de congelación y la fecha de caducidad.

- No intente congelar bebidas carbonatadas, alimentos calientes y tampoco líquidos embotellados.

- Los alimentos congelados deben descongelarse en primer lugar en el frigorifi co. De este modo, los alimentos se descongelar lentamente conservando todo su sabor.

Las fechas de caducidad para los alimentos congelados se indican (en meses) en la siguiente tabla.

- No exceda estos periodos de conservación.

- No obstante, respete siempre la fecha de caducidad señalada por los fabricantes de alimentos congelados.

- Si el aparato va a estar apagado durante un largo periodo de tiempo (por ejemplo durante una interrupción del suministro eléctrico), no abra la puerta; de este modo se mantendrá la temperatura más baja posible en el interior del congelador. La hoja de características del producto incluye información detallada sobre el tiempo máximo de conservación de alimentos cuando el aparato no funcione correctamente. Incluso un leve incremento de la temperatura interior reducirá el tiempo de conservación de los alimentos.

Hacer cubitos de hielo

Se incluye una bandeja especial para hacer cubitos de hielo. Llene la bandeja hasta 3/4 con agua potable y colóquela en el compartimento del congelador durante unas pocas horas. Los cubitos de hielo se pueden extraer con facilidad de la bandeja si ésta se mantiene a temperatura ambiente durante 5 minutos.

Descongelación y limpieza

- Después de cierto periodo de funcionamiento y en función de varios factores (por ejemplo la frecuencia con la que se abre la puerta), se formará una capa de hielo en los evaporadores situados debajo de los cajones y en la parte delantera de los cajones. Una vez la capa de hielo alcance un grosor de 3 a 5mm, la unidad debe ser descongelada, ya que la acumulación de hielo aumenta el consumo eléctrico del aparato.

- El congelador se debe limpiar a fondo al menos dos veces al año.

- Antes de limpiar el congelador, deberá desenchufar el cable eléctrico de la toma de la pared.

- Los accesorios se deben limpiar por separado con agua y jabón. No los introduzca en el lavavajillas.

- No utilice productos ni sustancias abrasivas para la limpieza y tampoco líquidos limpiadores con alcohol.

- Tenga cuidado de no retirar ni dañar la placa de características del interior del congelador durante la limpieza.

- Extraiga todos los alimentos del compartimento y consérvelos en un lugar fresco, junto con los envases de hielo dentro de un recipiente de plástico. Tenga en cuenta que, cualquier pequeño incremento en la temperatura reducirá el tiempo de conservación y los alimentos deberán consumirse lo antes posible.

- Mantenga la puerta abierta.

• Extraiga el panel de cubierta.

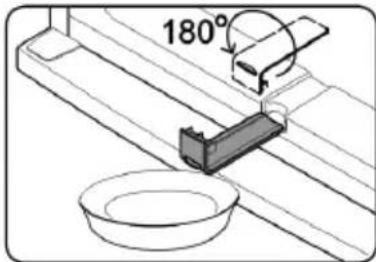

- Extraiga el canal de drenaje del congelador, gírelo 180° y asegúrelo (consulte el diagrama). Coloque un recipiente adecuado bajo la salida del canal.

- Para acelerar la descongelación, puede colocar uno o más recipientes con agua caliente (no hirviendo) en el interior del congelador. No vierta agua sobre el congelador ni en el interior del mismo.

- Advertencia: No utilice ningún instrumento externo ni otros medios (por ejemplo radiadores o calefactores) para acelerar el proceso de descongelación.

- Limpie la unidad con un paño húmedo y un poco de detergente. Séquela minuciosamente a continuación.

- Vuelva a colocar en su lugar el canal de drenaje y el panel de cubierta.

- Ajuste el control de temperatura a su posición máxima. Después de 24 horas, vuelva a colocar el control de temperatura en el ajuste normal.

Consejos para ahorrar energía

• El aparato se debe situar en una habitación seca y bien ventilada.
• No exponga el congelador a la luz directa del sol, y no lo coloque cerca de ninguna fuente de calor (radiadores, cocinas, etc). En caso de que estas condiciones no se puedan evitar, deberá instalarse un aislamiento adecuado entre la fuente de calor y el aparato.
• Asegúrese de que exista suficiente circulación de aire alrededor de los laterales de la unidad.
• El compresor (en la parte posterior) se debe limpiar con regularidad. La acumulación de polvo provoca un incremento del consumo energético.
• Los alimentos calientes se deben enfriar previamente antes de introducirlos en el congelador.
• Para evitar una excesiva acumulación de hielo, no deje las puertas del congelador abiertas durante demasiado tiempo en el momento de introducir o extraer alimentos.
• La descongelación frecuente del aparato ayuda a ahorrar energía. La información detallada sobre la limpieza del aparato se incluye en la sección Descongelación y limpieza.
• No seleccione un ajuste de temperatura inferior al necesario. La información detallada sobre el ajuste de temperatura se incluye en la sección Control de la temperatura.

Ruido de funcionamiento

• Cuando el aparato esté encendido se escucharán ciertos sonidos típicos. Estos sonidos son:
• producidospor el motor eléctrico en el interior del compresor; cuando el compresor esté funcionando el nivel del sonido será ligeramente superior durante un periodo d

- producidos por el flujo del agente refrigerante a través del circuito.

Resolución de problemas

La siguiente tabla incluye los posibles fallos en el funcionamiento, las causas probables y las soluciones. Si se presenta un fallo en el funcionamiento, compruebe primero si puede solucionarlo usando esta tabla. Si el problema persiste, desconecte el aparato de la red eléctrica y póngase en contacto con el Departamento de Servicio Técnico.

Problema Causa posible y solución
El aparato no funciona.	El control de temperatura está en la posición ‘0’.→ Utilice un ajuste de temperatura más alto.La toma de alimentación eléctrica es defectuosa. → Compruebe el fusible. En caso necesario, haga que un electricista cualificado inspeccione la toma de alimentación eléctrica.
La temperatura interior no es sufi cientemente baja.	Hay demasiados alimentos en el aparato. → No guarde demasiados alimentos (consulte la fi cha técnica del producto).Las puertas no están correctamente cerradas. → Asegúrese de que las puertas estén correctamente cerradas.Las juntas de la puerta están defectuosas. → Compruebe las juntas de la puerta y póngase en contacto con nuestro Servicio de Atención al Cliente en caso necesario.Hay demasiado polvo en el condensador. → Limpie el condensador con regularidad.Insuficiente ventilación: el aparato está demasiado cerca de la pared, otra estructura u objeto. → consulte la sección ‘Ventilación’El ajuste de temperatura es demasiado bajo. → Utilice un ajuste más alto.
El sonido normal de funcionamiento cambia o incrementa.	La unidad no está firmemente colocada sobre el suelo. → Utilice los pies frontales ajustables para alinear la unidad correctamente.El mobiliario u objetos adyacentes resultan afectados por el funcionamiento de la unidad de refrigeración (esto es, causando que vibren). → Mantenga las distancias de separación indicadas.Cualesquiera objetos colocados sobre la unidad podrían estar vibrando → Retire dichos objetos.
Hay una excesiva acumulación de escarcha dentro del compartimento del congelador.	Es necesario descongelar el compartimento del congelador manualmente. → Consulte ‘Descongelado y limpieza’

Puerta reversible

• En caso de que sea necesario, se puede invertir la dirección de apertura de la puerta, las bisagras se pueden cambiar del lado derecho (instalación de fábrica) al izquierdo.
• Para evitar el riesgo de sufrir lesiones o de dañar el aparato, la inversión de la dirección de apertura de la puerta debe ser realizada por dos personas.
• Advertencia: Desenchufe siempre el aparato de la red eléctrica antes de realizar cualquier tarea de mantenimiento o reparación.
• Antes de comenzar, deberá prestar atención a lo siguiente:
• Compruebe siempre que utiliza el número correcto de arandelas en todos los pernos de las bisagras y los tornillos.
• Para que las puertas cierren herméticamente sobre el marco, durante la instalación deberá comprobar que están correctamente alineadas.

¡Diagrama aproximativo!

1. Abra la puerta del congelador.
2. Extraiga las cuatro cubiertas C de la carcasa y del interior de la puerta
3. Vuelva a colocar la extensión de la cubierta de 2 partes, girada 180 grados, en el lateral opuesto.
4. Desatornille el perno de la bisagra en el interior de la puerta en el área C/6. Precaución: Sujete la puerta.
5. Extraiga la puerta del congelador y colóquela sobre una superfi cie blanda. Extraiga el soporte de la

bisagra de la parte inferior de la puerta y coloque el soporte de la bisagra suministrado en el lateral opuesto.

1. Extraiga los tornillos de fi jación y extraiga el soporte superior 6. Tenga presente la pequeña placa de plástico bajo el soporte.
2. Gire el soporte 6 incluyendo la pequeña placa de plástico 180° y vuelva a colocarlo en el otro lateral del congelador, utilizando los dos orifi cios adyacentes para tornillos.
3. Extraiga el panel inferior 1 levantándolo ligeramente.
4. Extraiga los tornillos de fijación y extraiga el soporte 2 con el perno de su bisagra.
5. Desatornille el perno de la bisagra, junto con las arandelas dentadas de seguridad, del soporte, y colóquelo en la apertura correspondiente en el lateral opuesto del soporte.
6. Extraiga el soporte 7 y vuelva a colocarlo con el brazo de soporte 2 con el perno de su bisagra.
7. Instale entonces el brazo de soporte 7 en la posición previa del soporte 2.
8. Coloque la puerta del congelador en el perno de la bisagra en el brazo de soporte 2. Precaución: Sujete la puerta.
9. Introduzca el perno de la bisagra del soporte 6 en la puerta del congelador y asegure el soporte en la unidad.
10. Coloque las cuatro cubiertas C sobre el soporte y las aperturas.
11. Extraiga la cubierta 10 del panel inferior 1 y vuelva a colocarla en el lateral opuesto.

1. Vuelva a colocar el panel 1 en el aparato.
2. Extraiga los tapones para cubrir tornillos a y los tapones de sellado b.
3. Extraiga los tornillos que sujetan el asa de la puerta. Coloque el asa en el lateral opuesto, utilizando los tornillos de fi jación para asegurarlo. Presione los tapones de sellado introduciéndolos en las aperturas ahora vacías de la puerta y vuelva a colocar los tapones para cubrir sobre las cabezas de los tornillos.

Desechar el aparato

Los dispositivos en los que fi gura este símbolo deben ser eliminados por separado de labasura doméstica, porque contienen componentes valiosos que pueden ser reciclados. La

eliminación correcta ayuda a proteger el medio ambiente y la salud de las personas. Consulte a las autoridades municipales o el establecimiento de venta donde podrán facilitarle la información relevante. Los aparatos eléctricos que ya no son utilizables se pueden entregar gratuitamente en el establecimiento de venta.

• Antes de deshacerse del aparato para su reciclado, desenchufe el aparato tirando del cable y separe el cable de red del aparato.
  Tanto el refrigerante Isobutano (R600a) como el propelente Ciclopentano (C5H10) son sustancias infl amables y deben ser eliminadas de manera correcta según las normas aplicables.
• Tenga Vd. en cuenta que las tuberías del circuito de refrigeración no deben dañarse hasta que sean recicladas correctamente.

Garantía

Este producto está garantizado por un período de dos años, contado a partir de la fecha de compra, contra cualquier defecto en materiales o mano de obra. Esta garantía sólo es válida si el aparato ha sido utilizado siguiendo las instrucciones de uso, siempre que no haya sido modifi cado, reparado o manipulado por cualquier persona no autorizada o haya sido estropeado como consecuencia de un uso inadecuado del mismo. Naturalmente esta garantía no cubre las averías debidas a uso o desgaste normales, así como aquellas piezas de fácil rotura tales como cristales, piezas cerámicas, etc. Esta garantía no afecta a los derechos legales del consumidor ante la falta de conformidad del producto con el contrato de compraventa.

Información necesaria para el Servicio de Asistencia Técnica

Si es necesario reparar el aparato, póngase en contacto con nuestro Servicio de Asistencia Técnica, facilitando información detallada sobre el problema y citando el número de artículo KS ... incluido en la placa de características del aparato (ver la imagen). Esta información ayudará a gestionar su petición efí cientemente.

Si el aparato no funciona correctamente o se presenta otro problema, póngase en contacto con el Departamento de Atención al Cliente. La dirección se incluye en el apéndice de este manual.

H oja de características

Identifi cador de modelo KS 9811
Clase de frigorífico:
Aparato silencioso: no Construcción: independiente
Refrigerador de vinos: no Otro frigorífico: sí
Dimensiones generales (alto x ancho x fondo en mm) 1630 x 600 x 650
Volumen total (en l) 232
IEE 100
Clase de efi ciencia energética E
Consumo energético anual (en kWh/a)* 210
Clase de emisión de ruido aéreo C
Emisiones de ruido aéreo (en dB(A) re 1 pW) 41
Clase climática				N - T
Temperatura ambiente (en °C)				16 - 43
Tiempo de conservación en caso de avería (en h)				15
Peso (en kg)				60
Interruptor para modo invierno				no
Parámetros del frigorífico/congelador:
Clase	Volumen (en l)	Temperatura recomendada (en °C)	Capacidad de congelación (kg/24 h)	Descongelación A = automática M = manual	Congelación rápida
4 estrellas	232	-18	12	M	sí
Parámetros de la fuente de iluminación:
Clase de fuente de iluminación				-
Clase de efi ciencia energética				-
Datos eléctricos				Véase la placa de características

*) El consumo actual depende del tipo de uso y la ubicación del aparato

Congelatore

Gentile Cliente,

Servicios post-venta

Centros de serviço

C/León de la Barra No. 687.

Zona Gran Poder

Severin Electrodomésticos España S.L.

C.C. 'Las Higueras'

Plaza Miguel de Cervantes s/n

45217 UGENA

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: http://www.severin.es

España – Islas Canarias

Comercial Alte S.L.

C/Subida al Mayorazgo, 14

38110 Santa Cruz de Tenerife

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Finland

AV-Komponentti Oy

Sinimäentie 8B (4th floor)

02630 Espoo

Tel.: [phone]

Fax: [phone]

208 Circunvalación del Golf Avenue

Office 301-A Los Inkas Prime Tower II

Santiago de Surco, Lima - Peru

Tel.: [phone]

E-mail.: [e-mail]

Philippines

COLOMBO MERCHANT PHILIPPINES, INC.
