UT 89 J P X/HA - Horno HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno empotrable
Marca	Hotpoint
Modelo	UT 89 J P X/HA
Dimensiones (An x Al x Pr)	595 x 595 x 568 mm
Peso neto	35 kg
Alimentación	220-240 V / 50-60 Hz
Potencia máxima	3,3 kW
Capacidad útil	79 L
Tipo de calor	Convección natural, calor giratorio, grill
Limpieza	Pirólisis
Material de la cavidad	Esmalte catalítico
Número de funciones	8
Puerta	Fría, vidrio desmontable
Iluminación	Halógeno
Seguridad infantil	Bloqueo de puerta
Apagado automático	Sí
Ventilación	Forzada
Color	Inox (X)
Índice de reparabilidad	8,1 / 10

Preguntas frecuentes - UT 89 J P X/HA HOTPOINT

¿Cómo encender el horno por primera vez?

Antes del primer uso, caliente el horno vacío a 250°C durante 30 minutos para eliminar los residuos de fabricación. Deje enfriar y limpie el interior con un paño húmedo.

¿Cuál es la diferencia entre calor giratorio y convección natural?

El calor giratorio utiliza un ventilador para distribuir el calor uniformemente, ideal para cocciones múltiples. La convección natural cocina por difusión, adecuada para platos delicados.

¿Cómo usar la función pirólisis?

La pirólisis auto-limpia el horno calentando a muy alta temperatura (aproximadamente 500°C) para quemar los residuos. Retire los accesorios, cierre la puerta, seleccione la función pirólisis e inicie el ciclo. Después de enfriar, limpie las cenizas.

¿Por qué el horno muestra un código de error?

Los códigos de error indican un mal funcionamiento. Consulte el manual para conocer el significado. Por ejemplo, F01 indica a menudo un problema de sonda. Apague el horno y contacte al servicio técnico si el código persiste.

¿Cómo limpiar el vidrio de la puerta?

Desmonte el vidrio desatornillando las fijaciones (consulte el manual). Limpie con un limpiacristales no abrasivo y un paño suave. Vuelva a montar con cuidado asegurando el sellado.

¿Qué tipo de bandeja usar?

Use una bandeja de acero o esmaltada compatible con su modelo. Evite utensilios de aluminio que puedan rayar la cavidad.

¿Cómo ajustar la hora en el horno?

Presione el botón de ajuste del reloj. Use las flechas para ajustar horas y minutos. Confirme presionando nuevamente. Un pitido confirma el ajuste.

El horno calienta menos de lo esperado, ¿qué hacer?

Verifique que la puerta cierre correctamente y que las juntas estén en buen estado. Si la potencia eléctrica es insuficiente, haga que un electricista la revise. La sonda también puede estar defectuosa.

¿Puedo usar papel de aluminio en el horno?

Sí, pero evite cubrir completamente la base o las rejillas, ya que bloquea la circulación del aire. No coloque aluminio en contacto directo con las resistencias.

¿Dónde encontrar piezas de repuesto para este modelo?

Consulte el sitio web oficial de Hotpoint o distribuidores autorizados. El número de modelo UT 89 J P X/HA le permitirá pedir accesorios como rejillas, lámparas o juntas.

MANUAL DE USUARIO UT 89 J P X/HA HOTPOINT

Manual de instrucciones

HORNO

Sumario

Manual de instrucciones,1

Advertencias,3

Asistencia,5

Descripción del aparato,7

Descripción del aparato,9

Instalación,37

Puesta en funcionamiento y uso,39

Programas,39

Precauciones y consejos,42

Mantenimiento y cuidados,43

Anomalías y soluciones,45

PT

Portuges

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

No utilice productos abrasivos ni espátulas de metal cortantes para limpiar la puerta de cristal del horno ya que podrían rayar la superficie y quebrar el cristal.

Antes de activar la función de limpieza automática:

• limpie la puerta del horno
• con una esponja húmeda quite los residuos más consistentes del interior del horno. No utilice detergentes;
• quite todos los accesorios y el kit guías deslizables (si existe);
• no deje paños de cocina o manoplas en la manija.

Durante la limpieza automática, las superficies pueden calentarse mucho: mantenga alejados a los niños.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

ATENCIÓN: Antes de sustituir la lámpara controle que el aparato esté apagado para evitar la posibilidad de choques eléctricos.

! Cuando introduzca la parrilla, controle que el tope esté dirigido hacia arriba y en la parte posterior de la cavidad.

PT

Advertências

El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento. Los mismos se comunican en el display mediante mensajes como: "F" seguido por números.

En esos casos es necesaria la intervención del servicio de asistencia técnica.

! No llame nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;
• El modelo de la máquina (Mod.)
• El número de serie (S/N)

Esta información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Assistência

Atenção:

Descripción del aparato

Vista en conjunto

1 POSICIÓN 1
2 POSICIÓN 2
3 POSICIÓN 3
4 POSICIÓN 4
5 POSICIÓN 5
6 GUÍAS de deslizamiento de las bandejas
7 Bandeja GRASERA
8 Bandeja PARRILLA
9 Panel de control

PT

Descripción del aparato

Panel de control

1 Mando PROGRAMAS
2 DISPLAY
3 Mando TERMOSTATO
4 Botón FIJACIÓN DE TIEMPOS
5 Mando de FIJACIÓN DE TIEMPOS
6 Botón FAST CLEAN

Display

7 Indicador de Precalentamiento
8 Cifras TEMPERATURA y TIEMPOS
9 Icono RELOJ
10 Icono de FIN DE COCCIÓN
11 Icono de DURACIÓN
12 Icono CONTADOR de MINUTOS
13 Indicador de PUERTA BLOQUEADA
14 Icono STOP

PT

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Positionnement

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

- Los paneles adyacentes al horno deben ser de materiales resistentes al calor

- En el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C

- para empotrar el horno, ya sea cuando se instala bajo encimera (ver la figura) o en columna, el mueble debe tener las siguientes dimensiones:

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferable instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

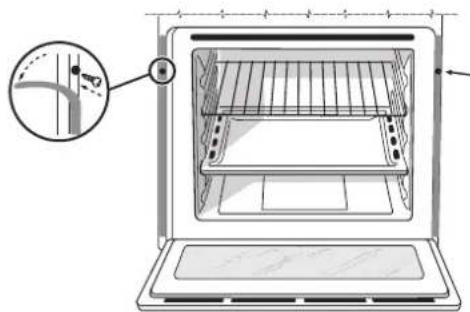

Para fijar el aparato al mueble:

• abra la puerta del homo;
• quitar las guarniciones laterales de la parte alta hasta descubrir los 2 orificios de fijación.
• fije el horno al mueble utilizando los 2 tomillos para madera;
  • volver a colocar las 2 guarniciones.

! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

Los hornos que poseen cable de alimentación tripolar, son fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver más adelante).

Montaje del cable de alimentación eléctrica

1. Abrir el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tirar y abrir (ver la figura).
2. Instalar el cable de alimentación eléctrica: Aflojar el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-N- y luego fijar los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (ver la figura).
3. Fijar el cable en el correspondiente sujetacable.
4. Cerrar la tapa del panel de bornes.

ES

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el cable a tierra no debe ser interrumpido por el interruptor).

El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente (por ejemplo, la parte posterior del horno).

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

PLACA DE CARACTERÍSTICAS
Dimensiones*	ancho 43,5 cm.altura 32,4 cm.profundidad 41,5 cm.
Volumen* litros 59
Dimensiones**	ancho 45,5 cm.altura 32,4 cm.profundidad 41,5 cm.
Volumen** litros 62
Conexiones eléctricas	voltaje 220-240V~ 50Hz (ver la placa de características)potencia máxima absorbida 2800W
Etiqueta de Energía y Ecodiseño	Reglamento (UE) n° 65/2014, por el que se aplica la Directiva 2010/30/CE.Reglamento (UE) n° 66/2014, por el que se aplica la Directiva 2009/125/CE.Reglamento EN 60350-1, Reglamento EN 50564Consumo de energía por convección Natural –función de calentamiento: ____ Tradicional; ____Clase consumo de energíaClase convección Forzada - función calentamiento: [IMAGE] Pastelería.
	Este aparato es conforme con las siguientes Directivas: Comunitarias: 2006/95/CE del 12/12/06 (Baja tensión) y posteriores modificaciones - 2004/108/CE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones. 2012/19/UE y posteriores modificaciones. 1275/2008 standby/off mode.

* Sólo para modelos con guías embutidas.
** Sólo para modelos con guías a ras.

Puesta en funcionamiento y uso

ATENCIÓN! El horno está dotado de un sistema de bloqueo de las parrillas que permite quitarlas sin que sobresalgan del horno (1). Para quitar completamente las parrillas, como se indica en el dibujo, es suficiente levantarlas cogiéndolas de la parte delantera y tirar (2).

! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Para optimizar las prestaciones de cocción, en el momento de la activación de la función seleccionada se efectúa un ajuste de los parámetros del producto que podría retardar el encendido del ventilador y las resistencias.

Puesta en hora del reloj

! Se puede realizar con el horno encendido o apagado, pero no, si se ha programado el final de una cocción.

1. Presione varias veces el botón hasta que centelleen el icono y las dos cifras en el DISPLAY;
2. Gire el mando de FIJACIÓN DE TIEMPOS hacia "+y" para regular la hora;
3. Presione de nuevo el botón hasta que centelleen los otros dos números en el DISPLAY;
4. Gire el mando de FIJACIÓN DE TIEMPOS hacia +y"para regular los minutos;
5. Pulse nuevamente el botón para confirmar las operaciones realizadas.

Programar el contador de minutos

! Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo accionar la señal sonora cuando se cumplen los minutos fijados.

1. Presione varias veces el botón hasta que centelleen el icono y las tres cifras en el DISPLAY;
2. Gire el mando de FIJACIÓN DE TIEMPOS hacia "+y" para regular los minutos;
3. Pulse nuevamente el botón para confirmar las operaciones realizadas. Continuará la visualización de la cuenta al revés, al final de la cual se accionará la señal sonora.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. El horno entra en la fase de precalentamiento, el indicador de precalentamiento se iluminará.
   Es posible modificar la temperatura girando el mando TERMOSTATO.
3. Cuando se apaga el indicador de precalentamiento ..y se escucha una señal sonora, el precalentamiento ha finalizado: introduzca los alimentos.
4. Durante la cocción es posible:
5. modificar el programa de cocción con el mando PROGRAMAS;
6. modificar la temperatura con el mando TERMOSTATO;

7. programar la duración y la hora de finalización de la cocción (ver programas de cocción);

8. interrumpir la cocción llevando el mando PROGRAMAS hasta la posición "0"

9. Después de dos horas, el homo se apagará automáticamente: dicho tiempo ha sido fijado por motivos de seguridad en todos los programas de cocción. Es posible modificar la duración de la cocción (ver programas de cocción).
10. El aparato posee un sistema que, en el caso de interrupción de la corriente eléctrica, si la temperatura del horno no descendió demasiado, reactiva el programa desde el punto en el cual fue interrumpido. En cambio, las programaciones que están esperando comenzar, no se restablecen cuando retorna la corriente y deben volver a ser programadas.

! En los programas COCCIÓN RÁPIDA y BARBACOA no está previsto el precalentamiento.
! No apoye nunca objetos en el fondo del homo porque se puede dañar el esmalte.
! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.
! El horno entra en la fase de precalentamiento 2 segundos después de la selección del ciclo deseado.

Ventilación de enfriamiento

Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno. En el programa COCCIÓN RÁPIDA el ventilador se activa automáticamente después de diez minutos del comienzo. En el programa PASTELERÍA comienza a funcionar sólo cuando el horno está caliente.

! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

Luz del horno

Con el horno apagado se puede encender la lámpara en cualquier momento abriendo la puerta del horno.

Espera (Stand by)

Este producto satisface los requisitos impuestos por la nueva Directiva Europea sobre la limitación del consumo de energía en modo de espera o stand by. Si no se efectúan operaciones durante 30 minutos y no se ha realizado un bloqueo de mandos o de la puerta, el aparato automáticamente se ubica en modo de espera o stand by. El modo de espera se visualiza con el "Botón Reloj" en alta luminosidad. Apenas se interactúa nuevamente con el aparato, el sistema retorna al modo operativo.

Programas

! Para garantizar que los alimentos sean suaves y crocantes, el mano lanza como vapor de agua la humedad que naturalmente proviene de los alimentos. De este modo se pueden obtener excelentes resultados de cocción en todos los platos.

! Todos los programas de cocción tienen una temperatura de cocción prefijada. La misma se puede modificar manualmente eligiendo un valor entre 40°C y 250°C.

En el programa BARBACOA, el valor prefijado es un nivel de potencia expresado en %. Dicho valor también puede ser regulado manualmente.

ES

Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura.

Programa MULTINIVEL

Debido a que el calor es constante en todo el horno, el aire cocina y dora la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente.

Programa BARBACOA

Girando el mando TERMOSTATO, el display indicará los posibles niveles de potencia que van desde 50% hasta 100%. La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Utilice el homo con la puerta cerrada.

Programa GRATINADO

Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del homo.

Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Utilice el horno con la puerta cerrada.

Programa HORNO PIZZA

Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando utilice más de una bandeja a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones.

Programa HORNO PASTELERÍA

Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones "mignon" en 3 bandejas simultáneamente.

Programa COCINA RÁPIDA

El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo nivel.

Programa LEUDADO

El horno alcanza y mantiene una temperatura de 40°C independientemente de la posición en la que se encuentra el mando TERMOSTATO. Este programa es ideal para leudar los amasijos que contienen levadura natural.

Programar la cocción

! La programación es posible sólo después de haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione varias veces el botón hasta que centelleen el icono y las tres cifras en el DISPLAY;
2. Gire el mando de FIJACIÓN DE TIEMPOS hacia "+y" para regular el tiempo deseado;
3. Pulse nuevamente el botón para confirmar las operaciones realizadas;
4. Una vez cumplido ese tiempo, en el display aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

- Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar el final de una cocción

! La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción.

1. Siga el procedimiento de 1 a 3 descrito para la duración;

2. Luego presione el botón hasta que centelleen el icono y las dos cifras en el DISPLAY;

3. Gire el mando de FIJACIÓN DE TIEMPOS hacia

1. Presione de nuevo el botón hasta que centelleen los otros dos números en el DISPLAY;

2. Gire el mando de FIJACIÓN DE TIEMPOS hacia

“+y” para regular los minutos;

1. Pulse nuevamente el botón para confirmar las operaciones realizadas;

2. Una vez cumplido ese tiempo, en el display aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

Los iconos y encendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización de la cocción y la duración.

Para anular una programación, gire el mando PROGRAMAS hasta la posición "0".

Consejos prácticos para cocinar

! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría producir quemaduras de las comidas delicadas.

! En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTICOCCIÓN

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.
  • Coloque la grasera abajo y la parrilla arriba.

BARBACOA

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno.
  Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas Alimentos	P	eso (kg)	Posición de las bandejas	Precalentamiento (minutos)	Temperatura aconsejada	Duración cocción (minutos)
Leudado	Leudado de los amasijos con levadura natural (brioche, pan, torta de azúcar, croissant, etc.
Tradicional	Pato	1	2	15	200	65-75
	Asado de ternera o de vaca	1	2	15	200	70-75
	Asado de cerdo	1	2	15	200	70-80
	Bizcochos (de pastaflora)	-	2	15	180	15-20
	Tartas	1	2	15	180	30-35
Pastelería	Tartas	0.5	2	15	180	20-30
	Torta de fruta	1	1 o 2	15	180	40-45
	Plum-cake	0.7	2	15	180	40-50
	Bizcocho	0.5	2	15	160	25-30
	Crepes rellenos (en 2 niveles)	1.2	1 y 3	15	200	30-35
	Tortas pequeñas (en 2 niveles)	0.6	1 y 3	15	190	20-25
	Bizcochitos salados de hojaldre y queso (en 2 n.)	0.4	1 y 3	15	210	15-20
	Hojaldre relleno con crema (en 3 niveles)	0.7	1 y 2 y 4	15	180	20-25
	Bizcochos (en 3 niveles)	0.7	1 y 2 y 4	15	180	20-25
	Merengue (en 3 niveles)	0.5	1 y 2 y 4	15	90	180
Fast cooking Cocción rápida	Alimentos congelados
	Pizza	0.3	1	-	250	12
	Mixto de calabacín y cangrejos	0.4	1	-	200	20
	Torta rústica de espinaca	0.5	1	-	220	30-35
	Panzerotti (ravioles grandes italianos)	0.3	1	-	200	25
	Lasañas	0.5	1	-	200	35
	Panecillos dorados	0.4	1	-	180	25-30
	Bocaditos de pollo	0.4	1	-	220	15-20
	Precocidos
	Alas de pollo doradas	0.4	1	-	200	20-25
	Alimentos Frescos
	Bizcochos (de pastaflora)	0.3	1	-	200	15-18
	Plum-cake	0.6	1	-	180	45
	Bizcochitos salados de hojaldre y queso	0.2	1	-	210	10-12
Multicocción	Pizza (en 2 niveles)	1	1 y 3	15	230	15-20
	Lasañas	1	2	10	180	30-35
	Cordero	1	2	10	180	40-45
	Pollo asado + patatas	1+1	1 y 3	15	200	60-70
	Caballa	1	1 y 2	10	180	30-35
	Plum-cake	1	1 y 2	10	170	40-50
	Hojaldre relleno con crema (en 2 niveles)	0.5	1 y 3	10	190	20-25
	Bizcochos (en 2 niveles)	0.5	1 y 3	10	180	10-15
	Bizcocho (en 1 nivel)	0.5	1 y 2	10	170	15-20
	Bizcocho (en 2 niveles)	1	1 y 3	10	170	20-25
	Tortas saladas	1.5	2	15	200	25-30
Pizza	Pizza	0.5	2	15	220	15-20
	Asado de ternera o de vaca	1	1	10	220	25-30
	Pollo	1	1 o 2	10	180	60-70
Grill	Lenguados y sepias	0.7	3	-	Máx.	10-12
	Broquetas de calamares y cangrejos	0.6	3	-	Máx.	8-10
	Sepias	0.6	3	-	Máx.	10-15
	Filete de merluza	0.8	3	-	Máx.	10-15
	Verduras a la parrilla	0.4	1 o 3	-	Máx.	15-20
	Bistec de ternera	0.8	3	-	Máx.	15-20
	Salchichas	0.6	3	-	Máx.	15-20
	Hamburguesas	0.6	3	-	Máx.	10-12
	Caballa	1	3	-	Máx.	15-20
	Bocadillo caliente con jamón y queso (o pan tostado)	n.o 4 y 6	3	-	Máx.	3-5
Gratinado	Pollo a la parrilla	1.5	2 y 3	10	200	55-60
	Sepias	1.5	2 y 3	10	200	30-35

! los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. En las cocciones al grill la grasera se coloca siempre en el 1° piso contando desde abajo.

ES

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad.

Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.

- No toque el aparato descalzo o con las manos y pies mojados o húmedos.

- El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por eventuales daños derivados de usos impropios, erróneos e irracionales.

- Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.

- Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

- No obstruya las aberturas de ventilación y de eliminación del calor.

- Tome la manija de apertura de la puerta en el centro: en los costados podría estar caliente.

- Utilice siempre guantes para homo para introducir o extraer recipientes.

- No cubra el fondo del horno con hojas de aluminio.

- No coloque materiales inflamables en el homo: si el aparato se pone en funcionamiento inadvertamente, podría incendiarse.

- No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

- No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

- En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

- No apoye objetos sobre la puerta del horno abierta.

- Evite que los niños jueguen con el aparato.

- No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que hayan recibido instrucciones preliminares sobre el uso del aparato.

- El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2012/19/UE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medioambiente

• Siempre que sea posible, evite el precalentamiento del horno y siempre trate de llenarlo. Abra la puerta del horno tan poco como sea posible porque el calor se pierde cada vez que se abre. Para ahorrar una cantidad sustancial de energía, solo apague el interruptor del horno entre 5 a 10 minutos antes de terminar su tiempo de cocción previsto y aproveche el calor que el horno continúa generando.
• Los programas automáticos están basados en productos alimenticios regulares.
• Mantenga los empaques limpios y ordenados para prevenir pérdidas de energía a través de la puerta
• Si tiene una tarifa eléctrica regulada según la hora del día, la opción de "cocción diferida" le ayudará a ahorrar al retrasar la operación de cocción a un momento del día en que la tarifa eléctrica sea más barata

! Este producto satisface los requisitos impuestos por la nueva Directiva Europea sobre la limitación del consumo de energía en modo de espera o stand by.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las pequeñas diferencias de color en la parte delantera del horno son debidas a los distintos materiales como vidrio, plástico o metal.
• Las posibles sombras que se puedan advertir en el vidrio de la puerta, similares a estrias, son debidas al reflejo de la luz de la lámpara del horno.
• A temperaturas muy elevadas el esmalte se marca a fuego. Durante este proceso podrían producirse variaciones cromáticas. Esto es normal y no influye de ninguna manera en el funcionamiento del horno. Los bordes de las chapas delgadas no pueden ser esmaltados completamente y, por lo tanto, pueden parecer toscos. Esto no perjudica la protección anticorrosiva.
• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables.
• Se aconseja no rociar con detergentes directamente sobre la zona de mandos, sino utilizar una esponja.

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio.

Para lograr una limpieza más profunda es posible desmontar la puerta del homo:

1. para ello, abra completamente la puerta (ver la figura);

1. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

1. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de su lugar (ver la figura).

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controlar las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Quite la tapa de vidrio del portalámpara.
2. Extraiga la bombilla y sustitúyala con una similar: Lámpara halógena tensión 230V, potencia 25 W, casquillo G 9.
3. Vuelva a colocar la tapa (ver la figura).

! No toque la lámpara directamente con las manos.

! No utilice la lámpara del homo para iluminar ambientes.

Montaje del Kit Guías Deslizables*

Para montar las guías deslizables:

1. Quite los dos bastidores extrayéndolos de los distanciadores A (ver la figura).

1. Elija el nivel en el que va a introducir la guía deslizable. Prestando atención al sentido de extracción de dicha guía, coloque sobre el bastidor la ensambladura B primero y luego la C.

* Presente sólo en algunos modelos.

ES

1. Fije los dos bastidores, con las guías montadas, en los orificios correspondientes ubicados en las paredes del horno (ver la figura). Los orificios para el bastidor izquierdo están ubicados arriba, mientras que los orificios para el derecho están abajo.
2. Por último, encastre los bastidores en los distanciadores A.

! No coloque las guías deslizables en la posición 5.

Limpieza automática FAST CLEAN

El programa FAST CLEAN eleva la temperatura interior del horno hasta los 500°C y activa el proceso de pirólisis, o sea, la carbonización de los residuos. Más precisamente, la suciedad se incinera.

Durante la limpieza automática, las superficies pueden calentarse mucho: mantenga alejados a los niños. A través del vidrio de la puerta del homo, es posible notar que algunas partículas se iluminan: se trata de una combustión instantánea, absolutamente normal, que no constituye ningún peligro.

Antes de activar FAST CLEAN:

• limpie la puerta del horno
• con una esponja húmeda quite los residuos más consistentes del interior del horno. No utilice detergentes;
• quite todos los accesorios y el kit guías deslizables (si existe);
• no deje paños de cocina o manoplas en la manija.
  • coloque el mando PROGRAMAS en "0"

! Si el horno está excesivamente caliente, la pirólisis podría no comenzar. Espere hasta que se enfríe.

! La activación del programa es posible sólo después de haber cerrado la puerta del horno.

Para activar el ciclo de limpieza FAST CLEAN presione el botón durante 4 segundos aproximadamente. Utilizando el mando de FIJACIÓN DE TIEMPOS, es posible elegir el nivel de limpieza deseado con una duración prefijada y no modificable:

1. Económico (ECO): gire el mando hacia “- Duración 1 hora;
2. Normal (NOR): nivel inicial. Duración 1 hora y 30 minutos;
3. Intensivo (INT): gire el mando hacia “+”. Duración 2 horas.
4. Presione el botón para confirmar.

Tanto para el ciclo FAST CLEAN, como para un ciclo de cocción normal, es posible programar la finalización del ciclo de limpieza (ver Programar el final de la limpieza automática).

Dispositivos de seguridad

• el icono en el display iluminado indica que la puerta del horno se ha bloqueado automáticamente apenas la temperatura ha alcanzado valores elevados;

• el icono indica que en cualquier momento se puede anular el
  ciclo de limpieza, presionando el botón

• si se produce un acontecimiento anómalo, la alimentación de los elementos calentadores se interrumpe;

• una vez que se ha bloqueado la puerta, no es posible modificar los valores de duración y finalización del ciclo.

Programar el final de la limpieza automática

1. Presione el botón hasta que centelleen el icono y las dos cifras en el DISPLAY;
2. Gire el mando de FIJACIÓN DE TIEMPOS hacia

1. Presione de nuevo el botón hasta que centelleen los otros dos números en el DISPLAY;
2. Gire el mando de FIJACIÓN DE TIEMPOS hacia

“+y” para regular los minutos;

1. Pulse nuevamente el botón para confirmar las operaciones realizadas;
2. Una vez cumplido ese tiempo, en el DISPLAY aparecerá la palabra END y se emitirá una señal sonora.

- Ejemplo: son las 9:00 horas, se elige una FAST CLEAN con nivel Económico y, por lo tanto, con una duración prefijada de 1 hora. Se programa las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:30:00 horas.

Los iconos y END encendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización FAST CLEAN y la duración.

Al finalizar la limpieza automática

Para poder abrir la puerta del horno será necesario esperar que la temperatura del horno haya descendido hasta un nivel aceptable. En ese momento, es posible detectar la presencia de algunos depósitos de polvo blanco en el fondo y en las paredes del horno: elimínelos con una esponja húmeda cuando el horno esté frío. Si, en cambio, desea aprovechar el calor almacenado para una nueva cocción, los polvos pueden permanecer: no constituyen un peligro para los alimentos que se van a cocinar.

ATENCIÓN

No utilizar la puerta abierta como superficie de apoyo.
Asegurarse que parrillas y graseras estén encajadas hasta el final antes de cerrar la puerta.

Para el ciclo de limpieza automática (pirolisis) leer con atención el manual.

Anomalías y soluciones

Problema Causa posible Solución
El “Botón Reloj” y las cifras en la pantalla centellean.	El aparato ha sido recién conectado a la red eléctrica o se ha producido una interrupción corriente.	Programar el reloj.
La programación de una cocción no se ha ejecutado.	Se ha producido una interrupción de corriente.	Volver a realizar las programaciones.
Sólo el “Botón Reloj” está encendido en alta luminosidad.	El aparato está en modo de espera.	Toque un botón cualquiera para salir del modo de espera.
Se ha elegido la cocción ventilada y el alimento presenta quemaduras.	Las posiciones 1 y 5: son las que reciben directamente el aire caliente que podría generar quemaduras en los alimentos delicados.	Se aconseja girar las graseras en la mitad de la cocción.

PT

Instalação

Programe o contador de minutos

El horno alcanza y mantiene una temperatura de 40°C independientemente de la posición en la que se encuentra el mando TERMOSTATO. Este programa es ideal para leudar los amasijos que contienen levadura natural.

Desligar a corrente eléctrica

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Limpeza automática FAST CLEAN

Para activar o ciclo de limpeza FAST CLEAN carregue por aproximadamente

No final da limpeza automática

Para o ciclo de limpeza automática (pirólise) ler atentamente o manual.
