PR:O 10 XA - Altavoz HK AUDIO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz activo de sonido
Marca	HK Audio
Modelo	PR:O 10 XA
Categoría	Altavoz amplificado
Dimensiones (An x Al x F)	320 x 520 x 300 mm
Peso	13 kg
Amplificación	Clase D, 400 W RMS
Respuesta en frecuencia	55 Hz – 20 kHz
Altavoz de graves	10 pulgadas (25 cm)
Altavoz de agudos	1 pulgada (2,5 cm) de compresión
Ángulo de dispersión	90° x 60°
Impedancia de entrada	20 kΩ (simétrica)
Conectores de entrada	XLR combo, Jack de 6,35 mm
Conector de salida	XLR (enlace)
Alimentación	230 V ~ 50/60 Hz
Consumo eléctrico	250 W
Funciones principales	Amplificación integrada, ecualización, protección térmica y contra cortocircuitos
Mantenimiento y limpieza	Desempolvar con un paño seco, no usar productos abrasivos
Seguridad	Desconectar antes de limpiar, no exponer a la humedad
Piezas de repuesto y reparabilidad	Contactar al servicio técnico de HK Audio o a un reparador autorizado
Información general	Uso sobre trípode o en posición horizontal, compatible con accesorios de fijación

Preguntas frecuentes - PR:O 10 XA HK AUDIO

¿Cómo conectar un micrófono al PR:O 10 XA?

Use un cable XLR y conéctelo a la entrada combo (XLR/Jack). Ajuste el nivel de entrada con el botón Gain.

¿Se puede usar el altavoz de forma inalámbrica?

No, el PR:O 10 XA no incluye un receptor inalámbrico. Use una conexión por cable.

¿Cómo conectar dos altavoces entre sí?

Conecte la salida Link (XLR) del primer altavoz a la entrada del segundo.

¿Cuál es la potencia máxima recomendada para un amplificador externo?

El PR:O 10 XA es un altavoz activo: la amplificación está integrada. No se necesita ningún amplificador externo.

¿Cómo evitar el acoplamiento (efecto Larsen)?

Aleje el micrófono del altavoz, reduzca la ganancia y use una función de filtro de corte de graves si está disponible.

¿Qué diámetro de cable usar para la alimentación?

Use un cable de alimentación estándar de sección 1,5 mm² (tipo H05VV-F) adecuado a la potencia.

¿El altavoz se calienta normalmente?

Sí, un calor moderado es normal. Si la protección térmica se activa, deje enfriar antes de volver a usar.

¿Cómo limpiar la rejilla y la carcasa?

Desempolve con un paño suave y seco. Para las manchas, use un paño ligeramente húmedo sin detergente.

¿Puedo montar el altavoz en un trípode?

Sí, el PR:O 10 XA tiene un casquillo para trípode de 35 mm. Asegúrese de que el trípode soporte el peso (13 kg).

¿Qué hacer en caso de mal funcionamiento?

Verifique las conexiones y la alimentación. Contacte al servicio técnico de HK Audio si el problema persiste.

MANUAL DE USUARIO PR:O 10 XA HK AUDIO

Importantes instrucciones de seguridad. ¡Leer antes de encender!

Este producto ha sido elaborado por el fabricante de conformidad con IEC 60065 y ha salido de fábrica en perfecto estado. Para que se mantenga en perfectas condiciones y asegurar que no exista riesgo alguno, el usuario deberá observar los avisos y advertencias que se encuentran en el manual de instrucciones. En caso de utilizar este producto en vehículos, embarcaciones o aviones, así como a altitudes superiores a los 2.000 m sobre el nivel del mar, además de la norma IEC 60065 también se deberán cumplir las demás normas de seguridad aplicables

ADVERTENCIA: Para prevenir el riesgo de incendio y el peligro de electrocución, evite la exposición del equipo a humedad o lluvia. No abra la cubierta: en el Interior no hay elementos que deba manipular el usuario. El mantenimiento deberá quedar a cargo de personal cualificado.

La presencia de este símbolo advierte de la existencia de peligrosa sin aislar en el interior que podría ser suficiente vocar una electrocución.

La presencia de este símbolo advierte de la existencia de peligrosa accesible desde el exterior. Todo cableado externo do con algún terminal marcado con este símbolo deberá serado preelaborado que satisfaga las recomendaciones del te o deberá ser instalado por personal cualificado.

La presencia de este símbolo advierte de importantes ones de uso y mantenimiento en la bibliografía adjunta. anual.

La presencia de este símbolo indica: ¡Precaución! ¿e caliente! No tocar para evitar quemaduras.

• Lea las presentes instrucciones.
• Conserve las presentes instrucciones.
• Observe todas las advertencias e indicaciones señaladas en el producto y en las instrucciones.
• No utilice el producto cerca del agua. No coloque el producto cerca de agua, baños, bañeras, fregaderos, zonas húmedas, piscinas o saunas.
• No coloque objetos que contengan líquidos sobre el producto, como jarrones, vasos, botellas, etcétera.

- Limpie exclusivamente con paños secos.

- No retire ninguna cubierta ni elementos del armazón.

- La tensión operativa del producto deberá ajustarse a la tensión del suministro eléctrico local. Si no está seguro del tipo de electricidad disponible, consulte con su distribuidor o con la compañía eléctrica local.

- Para reducir el riesgo de electrocución, deberá mantenerse la puesta a tierra del producto. Utilice solamente el cable de alimentación suministrado con el producto y mantenga siempre activo de la patilla central (puesta a tierra) del cuadro de conexiones. No desactive la función de seguridad del enchufe polarizado o con puesta a tierra.

- Proteja el cable de alimentación de plsadas o pinzamientos, especialmente junto a enchufes, soportes de dispositivos y el punto de salida desde el equipo. Los cables de alimentación deberán manipularse siempre con precaución. Compruebe periódicamente que los cables no tengan cortes ni signos de desgaste, especialmente en el enchufe y en el punto de salida desde el equipo.

- No utilice nunca un cable dañado.

- Desenchufe el producto durante las tormentas con aparato eléctrico o cuando vaya a estar en desuso durante periodos prolongados.

- El producto solamente se puede desconectar por completo de la red extrayendo el enchufe de red de la unidad o de la toma de la pared. El producto deberá colocarse en todo momento de tal modo que su desconexión de la red sea sencilla.

- Fusibles: Reemplace solamente con fusibles de tipo (5x20 mm) y amperaje según IEC 127. Está prohibido usar „fusibles parcheados“ o cortocircuitar los portafusibles. La sustitución de los fusibles debe ser realizada únicamente por personal cualificado.

- El mantenimiento deberá quedar a cargo de personal cualificado. Será necesaria una revisión si la unidad resulta dañada de cualquier forma, por ejemplo:

- si el cable de alimentación o el enchufe están dañados o

deshilachados;

• si se han derramado líquidos sobre el producto o han caído objetos en él:
• si el producto se ha visto expuesto a lluvia o humedad;
• si el producto no funciona con normalidad pese a seguirse las instrucciones de uso;
• si el producto ha sido salpicado o el cajetín ha sido dañado.
• Cuando se conecten altavoces a este aparato no se podrá sobrepasar el límite de impedancia mínima especificado en el aparato o en las presentes instrucciones. La sección de los cables empleados debe ser suficiente en conformidad con la reglamentación local.

- Proteja de la luz solar directa.

- No instale cerca de fuentes de calor como radiadores, difusores de calor, estufas u otros dispositivos que produzcan calor.

- No bloquee ninguna abertura de ventilación. Instale de conformidad con las instrucciones del fabricante. No deberá situarse el producto en una instalación integrada, como una rejilla, a no ser que exista la ventilación necesaria.

- Permita siempre que un dispositivo frío se caliente a temperatura ambiente cuando se traslade a alguna sala. Pueden formarse condensaciones en el interior del producto y dañarlo cuando se usa sin precalentamiento.

- No sitúe fuentes de llama abierta, como velas encendidas, sobre el producto.

- El dispositivo deberá situarse al menos a 20 cm/8" de distancia de las paredes.

- Utilice solamente con el carro, soporte, trípode, abrazadera o tablero especificado por el fabricante o vendido junto con el producto. Cuando se use un carro, deberá tenerse precaución al mover la combinación de carro/producto para evitar daños por vuelcos.

- Utilice solamente accesorios recomendados por el fabricante; esto será de aplicación para todo tipo de accesorios, por ejemplo, cubiertas protectoras, bolsas de transporte, pies, soportes murales o de techo. En caso de instalación de cualquier tipo de accesorio en el producto, siga siempre las instrucciones de uso suministradas por el fabricante. Nunca utilice puntos de fijación distintos de los especificados por el fabricante.

- El dispositivo NO es apropiado para su uso por parte de cualquier persona o personas (niños incluidos) con las capacidades físicas, sensoriales o mentales llimitadas o sin la experiencia o el conocimiento suficientes con productos de este tipo. El dispositivo deberá mantenerse siempre fuera del alcance de los niños menores de 4 años.

- Nunca introduzca objetos de ninguna clase en el producto a través de las ranuras del cajetín, ya que podrían tocar puntos de tensión peligrosa, ni cortocircuite elementos que pudieran causar riesgo de incendio o electrocución.

- El producto puede emitir niveles de presión sonora por encima de 90 dB, lo que puede causar daños auditivos permanentes. La exposición a niveles sonoros extremadamente altos puede causar pérdidas auditivas permanentes. Lleve protección auditiva si va a estar expuesto de forma continua a dicho tipo de elevados niveles.

- El fabricante solamente garantiza la seguridad, la fiabilidad y la eficiencia del producto si:

- el montaje, la extensión, el reajuste, las modificaciones o las reparaciones son realizados por el fabricante o por personal autorizado;

- la instalación eléctrica del área interesada es conforme con los requisitos de las especificaciones de IEC (ANSI);

- la unidad se utiliza conforme a las instrucciones de uso;

- la unidad es sometida periódicamente a revisión e inspección de la seguridad eléctrica por parte de un técnico cualificado.

Instrucciones generales de seguridad para sistemas de altavoces

Los sistemas de fijación deben usarse exclusivamente para los sistemas de altavoces autorizados por el fabricante y con los accesorios de montaje indicados en las Instrucciones de montaje. Deben tenerse en cuenta obligatoriamente las Instrucciones de montaje del fabricante. No puede garantizarse la carga indicada y el fabricante no asume ninguna responsabilidad en caso de montaje inadecuado o uso de accesorios de montaje no autorizados.

No puede garantizarse la capacidad de carga del sistema y el fabricante no asume ninguna responsabilidad si se realizan modificaciones en los altavoces, los accesorios de montaje, los

elementos de unión y de fijación, así como los medios de sujeción. Los reparaciones en las piezas relevantes para la seguridad deben ser realizadas sólo por el fabricante o personas autorizadas por él, de lo contrario se extinguirá la autorización de funcionamiento.

a instalación tiene que realizarla exclusivamente un experto

y sólo en puntos de montaje con una capacidad de carga suficiente, si procede, teniendo en cuenta las servidumbres de construcción. Debe usarse el material de fijación (tornillos, tacos, etc.) estipulado por el fabricante en las Instrucciones de montaje. Las uniones atornilladas deben asegurarse contra aflojamiento con las medidas apropiadas.

Las instalaciones estacionarias o móviles (altavoces

Incluidos accesorios de montaje) deben asegurarse contra caídas por medio de dos dispositivos de actuación independiente entre sí. Las piezas adicionales sueltas o las que se aflojen deben sujetarse con los dispositivos apropiados. Si se usan elementos de unión y de fijación, así como medios de sujeción, deben tenerse en cuenta las normas nacionales. Respecto a la medición de los medios de seguridad, deben tenerse en cuenta las posibles cargas dinámicas (fuerzas a sacudidas).

en los pies de soporte debe tenerse en cuenta

principalmente la carga máxima. Además, por motivos constructivos, la mayoría de los pies de soporte sólo están autorizados para soportar la carga exactamente centrada. Los pies de soporte deben instalarse de forma estable. Los pies de soporte tienen que asegurarse adicionalmente con las medidas apropiadas, por ejemplo cuando:

- su superficie de apoyo no permita un apoyo estable,

- sus alturas limiten la estabilidad,

- se espere una presión del viento excesiva,

- se prevea que puedan ser volcados por personas.

Pueden ser también necesarias medidas especiales como precaución contra el comportamiento peligroso de los espectadores. Los pies de soporte no deben instalarse en las vías de escape y de emergencia. En caso de instalación en vías de circulación debe tenerse en cuenta la anchura necesaria de las vías y el bloqueo y señalización reglamentarios. Existe un pelligro especial al colocar y apilar. Para ello deben usarse los medios auxiliares adecuados. Deben tenerse en cuenta las normas nacionales.

Durante el montaje debe usarse equipo protector adecuado (especially casco protector, guantes y calzado de seguridad) y sólo deben usarse ayudas para subir apropiadas (escaleras, andamios, etc.). La responsabilidad exclusiva será de la empresa que realice la instalación.

Después del montaje tiene que comprobarse la suspensión del sistema en el soporte y la fijación segura de los altavoces. El explotador de los sistemas de altavoces (estacionarios o móviles) está obligado a comprobar o hacer comprobar regularmente todos los componentes del sistema teniendo en cuenta las regulaciones nacionales respectivas y hacer solucionar inmediatamente los posibles daños.

Además, recomendamos una documentación completa de todas las medidas de comprobación en los libros de inspección o similares. Si se utilizan altavoces al aire libre, para la estabilidad y capacidad de carga de las superestructuras y superficies deben tenerse especialmente en cuenta también las cargas de viento, nieve y hielo, así como las influencias térmicas. En especial, los puntos de sujeción de la carga de los sistemas suspendidos tienen que dimensionarse con reservas de seguridad suficientes. Deben tenerse en cuenta las normas nacionales.

Los sistemas de altavoces profesionales pueden crear niveles acústicos perjudiciales para la salud. La influencia de un nivel acústico aparentemente inofensivo durante un periodo prolongado puede causar daños permanentes en la audición (desde aprox. 95 dBA SPL). Por ello, aconsejamos que todas las personas expuestas a un nivel acústico alto debido al funcionamiento de sistemas de altavoces usen protección acústica profesional (tapones para los oídos o auriculares protectores).

Fabricante: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Alemania

PREMIUM PR:0

¡Bienvenido a la familia HK Audio!

¡Muchas gracias por haber adquirido un (otro) producto HK Audio!

Los altavoces activos PREMIUM PR:O constituyen una solución de sonido completa que comprende altavoces, etapas finales y una electrónica adaptada exactamente. Se pueden combinar entre sí (agudos, bajos, monitor) y también se pueden integrar completamente y sin problemas en otros sistemas de sonido como equipos independientes. El altavoz activo se puede ampliar sin etapas finales adicionales conectando en paralelo los altavoces pasivos (todos los modelos a excepción de PR:O 18 Sub A / PR:O 210 Sub A) - idealmente con la variante pasiva de la serie PREMIUM PR:O. Nuestros técnicos han desarrollado nuevas tecnologías especialmente para los altavoces activos PREMIUM PR:O para poder disfrutar de una potencia óptima.

Garantía

¡Registre su equipo con la tarjeta de registro adjunta y obtendrá una prolongación gratuita de la garantía de hasta 5 años!

Nota: ¡Tiene que registrar cada uno de los altavoces activos PREMIUM PR:O!

También puede registrarse sencillamente online a través de www.hkaudio.com.

Si no puede registrarse online, rellene integramente la tarjeta de garantía adjunta y enviela por correo o fax. El registro sólo será válido si la tarjeta de registro totalmente cumplimentada se envía dentro de un plazo de 30 días desde la fecha de compra a HK AUDIO o si el registro se ha realizado dentro del plazo a través de Internet. Además deseamos obtener una impresión de dónde se utilizan nuestros aparatos y quién lo hace. Estas informaciones son útiles para el desarrollo de nuestros productos futuros. Por supuesto, sus datos están sujetos a la protección de datos.

¡Muchas gracias!

HK AUDIO

Technischer Service

Postfach 1509

66959 St. Wendel

Alemania

Indice

1 PR:O 8 A, PR:O 10 XA, PR:O 12 A, PR:O 12 MA, PR:O 15 A, PR:O 15 XA .... 32
1.1 Elementos de mando 32
1.2 Conexiones y cableado 32
1.3 Puesta en servicio 32
1.4 Ajustes....33
1.5 Orientación 33
2 PR:O 18 Sub A, PR:O 210 Sub A 34
2.1 Elementos de mando 34
2.2 Conexiones y cableado 34
2.3 Puesta en servicio 34
2.4 Ajustes....35
3 Consejos y recomendaciones 35
4 Solución de problemas 35
5 Datos técnicos 36

Digital Amping - más eficiencia y dinámica

Con una eficiencia extremadamente alta de más del 90 %, las etapas finales digitales son considerablemente menores, más ligeras y compactas que las etapas finales corrientes. La carga térmica inferior de las piezas aumenta la fiabilidad. El tiempo de ascenso (slew-rate) considerablemente más rápido y el factor de atenuación superior pueden escucharse en una respuesta dinámica considerablemente más rápida de los sistemas.

Limitador RMS/Peak

La combinación de limitadores RMS y Peak (PR:0 18 Sub A / PR:0 210 Sub A no dispone de limitador RMS) permite disfrutar de una proyección dinámica equilibrada con una mayor carga y al mismo tiempo ofrece una protección contra la sobrecarga óptima para los componentes.

Filtro subsónico - Protege contra las interferencias de bajas frecuencias

El filtro subsónico integrado elimina las interferencias no deseadas de bajas frecuencias. Señales como el ruido de pasos, el viento o el ruido al coger el micrófono se reducen drásticamente y la energía está disponible para la transmisión de los impulsos de graves relevantes. El resultado es una reproducción dinámica y natural en gama media y baja.

DuoTilt™ 3/7 - Mejor aprovechamiento de la energía acústica

La nueva brida para soporte en altura DuoTilt™ especial permite un aprovechamiento más eficiente de la energía acústica. Con dos ángulos de instalación diferentes (3°, 7°), los satélites pueden orientarse perfectamente hacia el público. Se evitan las reflexiones perturbadoras en el techo, el sonido es más potente y claro. En el PR:0 8 A hay integrado un HK Audio MonoTilt™ con un ángulo de inclinación de 3°.

1 PR:O 8 A, PR:O 10 XA, PR:O 12 A, PR:O 12 MA PR:O 15 A, PR:O 15 XA

„Speech“ avanza las voces, el ámbito „Music“ proporciona un sonido con un efecto de redondez y voluminosidad mayor (más bajo, menos frecuencias de centro)

1.1 Elementos de mando

1 Gain (Regulador de ganancias)

Con este regulador se adapta el nivel de entrada.

2 Tone (no disponible en PR:O 12 MA)

Con el regulador de sonido puede optimizar su altavoz activo para aplicaciones de música o de voz. Al respecto se utiliza un filtrado especial, que adapta la respuesta en frecuencia a las condiciones correspondientes. Aconsejamos según la acústica de la sala y emplazamiento de que localice la posición óptima con una señal de música completa y micrófono, girando el regulador. El ámbito

El regulador de tonos permite optimizar los altavoces en función de la música y la voz. Para ello se utiliza un filtrado especial que adapta la respuesta de frecuencia a los requisitos actuales. Al girar el regulador de tonos, el sonido de la música o la voz se optimiza aumentando o reduciendo el filtro de paso de banda con una frecuencia central de 1500 Hz (2500 Hz - PR:O 10 XA, 2600 Hz - PR:O 8 A) - subida máx. 2 dB; bajada máx 2 dB). Al mismo tiempo, los graves suben o bajan en consecuencia hasta una máximo de 2 dB. Una conexión de corrección se encarga de corregir también el volumen total en consecuencia (sensación auditiva). En la posición central el filtro queda neutralizado.

3 Interruptor Mic/Line (excepto PR:O 12 MA)

En caso de conectar una señal de micrófono, ajuste la sensibilidad a MIC mediante el interruptor Line/Mic. De esta forma la sensibilidad de entrada aumentará 30 dB y la entrada de las señales del micrófono mejorará.

4 Input

Conector hembra de entrada combin. XLR/1/4" simetrizado electrónicamente para la señal de la mesa de mezclas (pin 1= Masa, 2= +, 3= -).

5 Through

Salida paralela para transmisión de la señal Line, p.ej. a otros monitores u otros altavoces activos PREMIUM PR:O.

6 LED de estado de limitador

El LED bicolor muestra el estado de la señal (Verde = Señal, Rojo = Límite). Los picos de señales provocados por un volumen muy alto se indican con una luz roja.

¡ATENCIÓN! Éste no es un LED Clip. Este LED debe iluminarse en rojo y volverse a apagar brevemente, puesto que ésta es la única señal de que el limitador RMS está en funcionamiento. Si el LED de señal ilumina siempre en rojo al producirse un pico de señal, compruebe el nivel de entrada de la fuente de señales y baje el regulador de volumen (Gain) en el altavoz. Si el LED de señal está iluminado en rojo permanentemente, ello indica un error.

7 Interruptor de encendido (power)

Interruptor de conexión y desconexión del altavoz activo PREMIUM PR:O. Cuando está conectado, el LED de señal se ilumina en color verde.

Nota: El interruptor de encendido está empotrado parcialmente como medida de protección contra el accionamiento involuntario. En el modo de encendido

(Power On) el interruptor está casi a ras con la placa de conexión, de forma que queda protegido contra el accionamiento involuntario, pero sin dificultar su operación.

8 Mains Input

Conecte este conector hembra por medio de un cable para aparatos de bajo consumo (incluido en el volumen de suministro) con la caja tomacorriente de red.

Nota: Todos los altavoces activos PREMIUM PR:O están equipados con conectores hembra de entrada de red V-Lock bloqueables. En combinación con un cable de conexión bloqueable (VOLEX o similar, suministrable como opción), el cable de red puede bloquearse y se evita de este modo que pueda salirse involuntariamente.

Esta salida Speakon NL4 permite conectar otro altavoz PREMIUM PR:O pasivo y también un altavoz pasivo de otra marca. Tenga en cuenta que es obligatorio respetar los datos referentes a la impedancia (máx. 1 altavoz con impedancia mínima 8 Ohmios). La etapa final da un máximo de 300 Vatios en esta conexión.

1.2 Conexiones y cableado

Conecte el cable de conexión de la mesa de mezclas (Monitor Out, Line Out o similar) al conector hembra de entrada simetrizado con un cable de micrófono XLR. La asignación de los conectores XLR debe ser la siguiente: 1= Masa, 2= +, 3= -

Para conectar un micrófono directamente al altavoz activo PREMIUM PR:O sin una mesa de mezclas, utilice el conector hembra de entrada simetrizado y ajuste la sensibilidad de entrada a Mic. Utilice para ello un cable de micrófono XLR. La asignación de los conectores XLR debe ser la siguiente:

1= Masa, 2= +, 3=-

1.3 Puesta en servicio

- Compruebe que el altavoz activo esté desconectado.

¡ATENCIÓN! Preste atención a que la tensión indicada para el altavoz activo PREMIUM PR:O se corresponda con la tensión de la red. Si se conecta a una tensión de red incorrecta, los componentes eléctricos del altavoz activo PREMIUM PR:O podrían resultar dañados.

- Gire el regulador de ganancias (Gain Line/Mic) al máximo hacia la izquierda en caso de conexión de una señal Line

Preste atención a que el resto de componentes conectados se hayan puesto en marcha previamente. Tanto la mesa de mezclas conectada como también todas las fuentes de señal conectadas a él, como teclados, amplificadores de instrumental, efectos, etc.

deben estar conectados. Ahora, compruebe que el interruptor Mic/Line del altavoz activo PREMIUM PR:O esté ajustado correctamente (por defecto = Line).

El altavoz activo PREMIUM PR:O debe conectarse siempre en último lugar, es decir, después del resto de componentes, y debe desconectarse en primer lugar, es decir, antes que el resto de aparatos conectados.

• Después de conectar el interruptor de encendido el ventilador se activa brevemente (comprobación del sistema) y se apaga aproximadamente tras 5 segundos. El ventilador está controlado por temperatura. Se pone en funcionamiento con volúmenes de sonido muy altos y realiza una autorregulación dependiente de la temperatura.
• Después de conectar interruptor de encendido se ilumina el LED de encendido verde (Power) al llegarle tensión.
• Gire el regulador In line de ganancia hasta el centro (= 0 dBV). En caso de utilizar una mesa de mezclas para controlar el altavoz activo PREMIUM PR:O, debería utilizarse este ajuste de nivel. Si conecta directamente un reproductor de CD o p.ej. un teclado, dependiendo de la potencia de la señal podrá girar el regulador de ganancias al máximo a la derecha para poner el volumen al máximo. Si la señal de entrada es demasiado débil, aumente el volumen de la fuente de señales (p.ej. regulador del reproductor MP3).

En caso necesario, vuelva a girar el regulador de ganancia del altavoz activo PREMIUM PR:O al máximo hacia la izquierda y a continuación pulse el interruptor Mic/Line. Con esta operación la señal de entrada aumentará a 30 dB. Acto seguido, ajuste la sensibilidad de entrada girando lentamente hacia la derecha hasta alcanzar el volumen deseado. Para obtener el mejor resultado posible, el LED del limitador (rojo) no se debería iluminar de forma permanente.

1.4 Ajustes

Adaptación del volumen con el regulador de ganancia

Utilice este regulador y pulse el interruptor Mic/Line para ajustar la señal de entrada Line o del micrófono.

Si se producen distorsiones o sobremodulaciones, compruebe las fuentes de señal y reduzca allí la señal de salida en la medida de lo posible. Si no pudiera modificar la señal de entrada al altavoz activo PREMIUM PR:O con este procedimiento, ajustela con el regulador de ganancia Line In de las etapas finales.

Tone (no disponible en PR:O 12 MA)

El sonido se puede modificar girando a la derecha o la izquierda desde la posición central. En la posición „Music“ se reducen ligeramente los tonos medios y al mismo tiempo se aumenta la zona de graves (directo o señal de CD). En la posición „Speech“ se

aumenta la claridad de la voz. El volumen general se corrige automáticamente en todas las posiciones.

1.5 Orientación

HK Audio DuoTilt™

(no disponible en PR:O 12 MA; En el PR:O 8 A hay integrado un HK Audio MonoTilt ^TM con un ángulo de inclinación de 3°.)

El HK Audio DuoTilt™ 3/7 permite ajustar el altavoz activo PREMIUM PR:O horizontalmente. De esta forma se pueden evitar o reducir las reflexiones perturbadoras en el techo. La apertura delantera del HK Audio DuoTilt™ se obtiene una inclinación de 3° y con la trasera de 7°.

Si el altavoz activo PREMIUM PR:O está montado en un trípode o una barra de soporte completamente desplegada, se deberá utilizar el ángulo de 7°. Este ajuste es apto especialmente para situaciones con poco público que está muy cerca de los altavoces. Si hay más público y se encuentra más alejado de los altavoces, el ángulo de 3° del HK Audio DuoTilt™ resultará más apropiado.

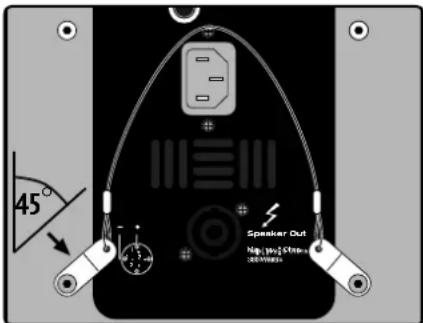

Cable Curving (sólo en el PR:O 8 A)

Para la orientación vertical de PR:O 8 A (por ejemplo, para la instalación fija o montaje en un travesaño) se adjunta un cable Curving, que puede integrarse en el módulo electrónico simplemente atornillando con los tornillos de fijación inferiores.

Montaje:

el cable Curving se fija en la parte trasera del PR:O 8 A. Éste permite una orientación precisa del PR:O 8 A durante el funcionamiento suspendido.

• Destornillar los dos tornillos inferiores de la placa de conexión.
• Coloque las arandelas en los dos agujeros.
• Seguidamente tome las dos placas fijadas en el cable Curving y atornílelas en ángulo de 45° (véase el dibujo) en la caja.

Nota: las placas tienen que estar orientadas en un ángulo de 45°, de lo contrario no está garantizado un funcionamiento seguro.

- A continuación, apriete los tornillos.

El kit del cable consta de:
2 arandelas
2 tornillos con cabeza avellanada gota de sebo 5x25 hexágono interior
1 cable con placas de montaje

Atención: el cable Curving sirve exclusivamente para angular la caja y no es un punto de suspensión.

2 PR:O 18 Sub A, PR:O 210 Sub A

2.1 Elementos de mando

Dos conectores hembra de entrada XLR simetrizado electrónicamente para la conexión de Unidades elevadas PREMIUM PR:O (pin 1= Masa, 2= +, 3= -).

2 Input L / Input R

Dos conectores hembra de entrada combin. XLR / 1/4" simetrizado electrónicamente para la señal de la mesa de mezclas (pin 1= Masa, 2= +, 3= -).

3 Through L / Through R

Dos salidas Line paralelas para transmitir la señal Line p.ej. a otros altavoces activos PREMIUM PR:O o monitores (pin 1= masa, 2= +, 3= -).

4 Gain Bass

Este regulador permite ajustar el nivel de entrada (posición central = 0 dBV). Para el funcionamiento con un altavoz activo PREMIUM PR:O activo, la posición central es el punto de partida ideal. La proporción de bajos se puede aumentar o reducir según necesidad girando el regulador. En combinación con las unidades elevadas PREMIUM PR:O, el regulador de ganancia se ajusta en la reticulación central. Desde ahí se puede aumentar o reducir en función de la situación de emisión acústica.

5 X-Over-Bass

Con el diplexor activo puede variarse la frecuencia límite superior del subwoofer de 75 Hz – 150 Hz. Debido a que la posición óptima puede variar en función del lugar y el uso de unidades elevadas, se recomienda no utilizar un valor fijo.

Nota: Por encima de 110 Hz los bajos transmiten más partes de señales, p.ej. de voces graves y otras fuentes de sonido. Por debajo de 110 Hz se transmiten principalmente las señales completas, p.ej. de los bajos, tambores de bajos y teclados muy graves.

6 Phase

El interruptor de fases permite ajustar los subbajos a la posición de fase de la unidad elevada conectada (0° - 180°). Para el funcionamiento con unidades elevadas PREMIUM PR:O el interruptor del PR:O 18 Sub A se ajusta a 0°. En el PR:O 210 Sub A, la fase tiene que girarse 180° para que la parte superior PREMIUM PR:O y el subwoofer estén en fase.

Para el funcionamiento con otros altavoces en algunos casos es necesario girar 180°. Si no está seguro del ajuste, realice varias pruebas. Si el sonido de los bajos cambia y tiene un efecto sin presión e indiferenciado, ello significa que la fase está mal ajustada.

7 LED de estado de limitador

El LED bicolor muestra el estado de la señal (Verde = Señal, Rojo = Limite). Los picos de señales provocados por un volumen muy alto se señalan con una luz roja.

¡ATENCIÓN! Éste no es un LED Clip. Este LED debe iluminarse en rojo y volverse a apagar brevemente, puesto que ésta es la única señal de que el limitador está en pleno funcionamiento. Compruebe el nivel de entrada de la fuente de señales y baje el regulador de volumen (ganancia) de su altavoz Si el LED de señal está iluminado en rojo permanentemente, ello indica un error.

8 Interruptor de encendido (power)

Interruptor de conexión y desconexión del altavoz activo PREMIUM PR:O. Cuando está conectado, el LED de señal se ilumina en color verde.

Nota: El interruptor de encendido está empotrado parcialmente como medida de protección contra el accionamiento involuntario. En el modo de encendido (POWER ON) el interruptor está casi a ras con la placa de conexión, de forma que queda protegido contra el accionamiento involuntario, pero sin dificultar su operación.

9 Mains Input

Conecte este conector hembra por medio de un cable para aparatos de bajo consumo (incluido en el volumen de suministro) con la caja tomacorriente de red. Nota: Todos los altavoces activos PREMIUM PR:O están equipados con conectores hembra de entrada de red V-Lock bloqueables. En combinación con un cable de conexión bloqueable (VOLEX o similar, suministrable como opción), el cable de red puede bloquearse y se evita de este modo que pueda salirse involuntariamente.

2.2 Conexiones y cableado

Conecte el cable de conexión de la mesa de mezclas (Monitor Out, Line Out o similar) al conector hembra de entrada simetrizado con un cable de micrófono XLR. Conecte la unidad elevada activa mediante las salidas XLR del „X-Over-Out“. Utilice los dos conectores hembra Through para transmitir la señal de gama completa a otros altavoces. La asignación de los conectores XLR debe ser la siguiente: 1= masa (ground), 2= +, 3= -.

2.3 Puesta en servicio

- Compruebe que el altavoz activo esté desconectado.

¡ATENCIÓN! Preste atención a que la tensión indicada en la parte posterior del altavoz activo PREMIUM PR:O se corresponda con la tensión de la red. Si se conecta a una tensión de red incorrecta, los componentes eléctricos del altavoz activo PREMIUM PR:O podrían resultar dañados.

- Gire el regulador de ganancias hacia (máximo izquierda). Compruebe que el resto de componentes conectados (p.ej: mesa de mezclas) se hayan puesto en funcionamiento previamente. Tanto la mesa de mezclas conectada como también todas las fuentes de señal conectadas a él, como teclados, amplificadores de instrumental, efectos, etc. deben estar conectados. Los altavoces activos PREMIUM PR:O deberán conectarse siempre a la entrada Xover y ponerse en marcha después del resto de componentes. Para apagarlos, cierre primero el altavoz (gire la ganancia hacia la izquierda) y desconéctelo antes que ningún otro aparato.

Después de conectarlo con el interruptor de encendido el ventilador se activa brevemente (comprobación del sistema) y se apaga aproximadamente tras 5 segundos. El control del ventilador depende de la temperatura: únicamente se pone en marcha si el volumen es muy elevado y se regula en función de la temperatura.

El LED de encendido se ilumina en color verde cuando hay tensión.

Gire el regulador In line de ganancia hasta el centro (= 0 dBV). En caso de utilizar una mesa de mezclas para controlar los altavoces activos PREMIUM PR:O, debería utilizarse este ajuste de nivel. De ser necesario, el nivel de entrada se puede aumentar 6 dB con el regulador de ganancias. Para obtener el mejor resultado posible, el LED del limitador (rojo) no se debería iluminar de forma permanente.

2.4 Ajustes

Adaptación del volumen con el regulador de ganancia

Utilice este regulador para ajustar la entrada de las señales Line y de micrófono.

¡ATENCIÓN! No separe nunca la masa del conector – (Peligro de muerte!)

Si se producen distorsiones o sobremodulaciones, compruebe las fuentes de señal y reduzca allí la señal de salida en la medida de lo posible. Si no pudiera modificar la señal de entrada al altavoz activo PREMIUM PR:O con este procedimiento, ajustela con el regulador de ganancia (reducción del nivel de entrada).

3 Consejos y recomendaciones

1 ¡Impida que pueda penetrar humedad en el sistema electrónico! Al utilizar al aire libre, asegúrese de que su sistema se instale protegido de la lluvia. No deje que los refrescos, la cerveza u otros líquidos entren en el sistema electrónico, puesto que podrían provocar un cortocircuito.

2 Los altavoces activos PREMIUM PR:O se encargan de ofrecer un sonido óptimo -justed el responsable de que la señal de entrada también lo sea! El resultado de un cable defectuoso, incorrecto o señales de entrada asimétricas en la mesa de mezclas será en la mayoría de los casos un zumbido. Compruebe todos los cables de señal y de red.

3 ¡Evite las distorsiones de sonido! No sólo son desagradables para los oídos de los oyentes, también son peligrosas para su instalación. Preste atención a que todos los componentes conectados de forma directa o indirecta a los altavoces activos PREMIUM PR:O dispongan de suficiente potencia y que no emitan distorsiones de sonido por estar funcionando a su límite. Encárguese de que la señal de audio sea buena.

4 ¡Evite los zumbidos! También pese a que la transmisión simétrica de señales puede generar un zumbido desagradable dentro de un sistema de audio, por ejemplo si la mesa de mezclas está conectada a tierra a través del cable de alimentación y no se encuentra en el mismo circuito eléctrico que los altavoces activos PREMIUM PR:O. La generación de una doble conexión a masa puede provocar un „zumbido“. Por este motivo, asegúrese siempre de que los altavoces activos PREMIUM PR:O y la mesa de mezclas estén conectados al mismo circuito eléctrico (¡misma fase!).

¡ATENCIÓN! No separe nunca la masa del conector -(¡Peligro de muerte!)

4 Solución de problemas

El interruptor de red no se ilumina al encender el equipo.

• Compruebe si el cable de alimentación está conectado a la toma Mains Input.
• Cerciórese de que la red suministra tensión eléctrica.

El interruptor de encendido se ilumina en rojo (destella)

- El limitador está en marcha; si fuera necesario, reduzca el nivel de entrada.

El interruptor de encendido permanece iluminado en rojo y no se oye nada en el altavoz.

- Se ha activado el circuito protector del altavoz. Póngase en contacto con su distribuidor.

La reproducción musical parece estar distorsionada.

• Compruebe los indicadores LED de la mesa de mezclas. No deberían estar siempre en la zona roja. Si fuera necesario, baje el volumen en la mesa de mezclas.
• Si los indicadores LED de la mesa de mezclas están en el área verde, baje el nivel del regulador de ganancia Line In del altavoz activo PREMIUM PR:O.
• Observe los indicadores LED del limitador en el panel de operación del altavoz activo PREMIUM PR:O. Únicamente deberían iluminarse brevemente. En ningún caso deberán permanecer iluminados de forma permanente. Si ello ocurre, baje el regulador de ganancia correspondien

PREMIUM PR:O active System Configurations
