Tipo de producto	Lavadora independiente
Marca	Zanussi
Modelo	ZWI 1105
Dimensiones (Al x An x Pr)	85 cm x 60 cm x 55 cm
Peso	65 kg
Alimentación	220-240 V ~ 50 Hz
Consumo de energía	2000 W
Capacidad	6 kg
Velocidad máxima de centrifugado	1100 rpm
Clase de eficiencia energética	A++
Programas de lavado	Algodón, Sintéticos, Delicados, Lana, Lavado rápido, Prelavado, Aclarado y centrifugado
Funciones adicionales	Inicio diferido (24h), Bloqueo infantil, Selección de temperatura, Reducción de velocidad de centrifugado
Pantalla	Indicador LED
Consumo de agua por ciclo	45 L (aproximadamente)
Nivel de ruido (Lavado/Centrifugado)	55 dB / 75 dB
Tipo de instalación	Independiente
Bisagra de la puerta	Izquierda (reversible)
Mantenimiento	Limpiar el cajón del detergente mensualmente, limpiar el filtro de la bomba cada 3 meses, descalcificar anualmente
Características de seguridad	Sistema anti-inundación, protección contra sobrecarga, bloqueo de puerta durante el ciclo
Piezas de repuesto disponibles	Correa de transmisión, junta de la puerta, elemento calefactor, bomba, placa de control

Preguntas frecuentes - ZWI 1105 ZANUSSI

¿Cómo instalo mi lavadora Zanussi ZWI 1105?

Coloque la máquina en un suelo nivelado, retire los pernos de transporte, conecte la manguera de entrada de agua a un grifo (3/4 de pulgada) y la manguera de desagüe a un tubo vertical o fregadero. Asegúrese de que la conexión eléctrica coincida con la placa de características. Mantenga un espacio mínimo de 2 cm de las paredes.

¿Qué debo hacer si la máquina no arranca?

Verifique que la puerta esté correctamente cerrada, que el suministro de agua esté abierto y que la máquina esté enchufada. También verifique que el programa esté seleccionado y que se haya presionado el botón de inicio. Si la pantalla muestra un código de error, consulte el manual.

¿Cómo limpio el cajón del detergente?

Retire el cajón presionando la palanca de liberación. Lávelo con agua tibia y un cepillo suave. Limpie el hueco dentro de la máquina con un paño. Evite usar limpiadores abrasivos.

¿Qué significa el código de error 'E10'?

El error E10 indica un problema de suministro de agua. Verifique que el grifo esté completamente abierto, que la manguera de entrada no esté doblada y que el filtro en la válvula de entrada de agua esté limpio. Si el problema persiste, comuníquese con un técnico de servicio.

¿Puedo lavar un edredón en esta máquina?

No se recomienda lavar edredones grandes (más de 6 kg) ya que la capacidad del tambor es limitada. Los edredones sintéticos pequeños de hasta 6 kg se pueden lavar en el programa 'Sintéticos' con un centrifugado suave. Siempre revise la etiqueta de la prenda.

¿Cómo activo el bloqueo infantil?

Mantenga presionado el botón 'Bloqueo infantil' (generalmente indicado por un icono de candado) durante 3 segundos hasta que aparezca el símbolo en la pantalla. Para desactivar, repita el proceso. Esto evita pulsaciones accidentales de botones durante el ciclo.

¿Por qué la máquina hace ruido inusual durante el centrifugado?

Verifique que la máquina esté nivelada y que los pernos de transporte estén retirados. Las cargas desiguales pueden causar ruido; redistribuya la ropa de manera uniforme. Si el ruido persiste, inspeccione el tambor en busca de objetos extraños como monedas o botones.

¿Con qué frecuencia debo descalcificar la máquina?

La frecuencia de descalcificación depende de la dureza del agua. Para agua dura, descalcifique cada 3 meses usando un descalcificador adecuado. Para agua blanda, dos veces al año es suficiente. Ejecute un ciclo caliente vacío con descalcificador.

¿Cuál es la carga máxima para un lavado rápido?

Para el programa de Lavado rápido (30 min), la carga máxima es de 2 kg de ropa ligeramente sucia. La sobrecarga puede resultar en una limpieza deficiente.

¿Dónde puedo encontrar piezas de repuesto para mi ZWI 1105?

Las piezas de repuesto Zanussi están disponibles en centros de servicio autorizados y tiendas en línea. Las piezas comunes incluyen la junta de la puerta, la correa, la bomba y el elemento calefactor. Use piezas originales para garantizar la compatibilidad y la seguridad.

MANUAL DE USUARIO ZWI 1105 ZANUSSI

Manual de instrucciones 52

Washing Machine

Πλυντήριο ρούχων

Lavadora

USER MANUAL

Contents

Safety information ____ 2
Product description ____ 4
Control panel ____ 4
Washing Programmes ____ 7
Helpful hints and tips ____ 9
First use 10
Daily use ____ 11

Información sobre seguridad	52
Descripción del producto	54
Panel de mandos	54
Programas de lavado	57
Consejos útiles	60
Primer uso	61
Uso diario	61

Mantenimiento y limpieza	63
Qué hacer si...	66
Datos técnicos	68
Valores de consumo	69
Instalación	69
Empotrado	71
Aspectos medioambientales	74

Salvo modificaciones.

Información sobre seguridad

Importante Lea las instrucciones atentamente y téngalas a mano para consultarlas en caso necesario.

• La seguridad de su aparato cumple las normas industriales y los requisitos legales sobre seguridad de los electrodomésticos. No obstante, como fabricantes, nos sentimos en la obligación de facilitar las siguientes advertencias de seguridad.
• Es muy importante que conserve este manual junto con la lavadora para consultas futuras. Si vende o transfiere el electrodoméstico a otro propietario, o bien cambia de domicilio y deja la lavadora en su interior, asegúrese siempre de que el nuevo propietario recibe el electrodoméstico junto con el manual de instrucciones para que pueda aprender cómo funciona y conozca las advertencias pertinentes.
• Es IMPRESCINDIBLE leerlas con atención antes de instalar o utilizar el electrodoméstico.
• Antes de poner en marcha el aparato por primera vez, compruebe que no presenta daños ocasionados durante el transporte. No conecte nunca un aparato que presente daños. Contacte con su proveedor si éste tiene componentes dañados.
• Si el electrodoméstico se suministra en invierno, estación en la que se dan temperaturas bajo cero. Almacénelo a temperatura ambiente durante 24 horas antes de utilizarlo por primera vez.

Seguridad general

• Resulta peligroso alterar las especificaciones o intentar modificar este producto de alguna manera.

• El cristal de la puerta se puede calentar durante el uso de programas de lavado a alta temperatura. ¡No lo toque!

• Impida el acceso de los niños y animales domésticos al interior del tambor. Para evitarlo, compruebe el interior del tambor antes de utilizar el aparato.

• Cualquier objeto como, por ejemplo, monedas, imperdibles, clavos, tornillos, piedras o cualquier otro material duro y afilado puede provocar daños considerables y no se debe introducir en la máquina.
• Utilice sólo las cantidades de detergente y suavizante recomendadas. Los tejidos pueden dañarse si se sobrecarga la lavadora. Siga las recomendaciones del fabricante acerca de las cantidades.
• Lave las prendas pequeñas, como calcetines, lazos, cinturones, etc., en una bolsa de lavado o en una funda de almohada para evitar que se introduzcan entre la cuba y el tambor interno.
• No utilice la lavadora para lavar prendas con aros, sin dobladillos o desgarradas.
• Desenchufe siempre el electrodoméstico y cierre el suministro de agua después del uso, la limpieza o el mantenimiento del mismo.
• Bajo ninguna circunstancia debe intentar reparar la máquina por su cuenta. Si las reparaciones las llevan a cabo personas sin experiencia, esto puede causar lesiones o un fallo de funcionamiento grave. Póngase en contacto con su centro de servicio técnico local. Insista siempre en que los repuestos sean originales.

Instalación

• Este aparato es pesado. Por tanto, se debe tener cuidado al transportarlo.

• Al desembalar el aparato, compruebe que no esté dañado. Si tiene alguna duda, no lo utilice y póngase en contacto con el centro de servicio técnico.

• Todos los pasadores del embalaje y transporte se deben retirar antes del uso. De lo contrario, se pueden producir daños graves en el producto y daños materiales. Véase el apartado correspondiente en el manual de usuario.

• Una vez instalada la lavadora, asegúrese de que ésta no descansa sobre la manguera de entrada ni la de desagüe, así como de que la encimera no está presionando el cable de alimentación eléctrica contra la pared.
• Si la máquina está situada sobre un suelo enmoqueta-do, ajuste las patas para que pueda circular libremente el aire por debajo del aparato.
• Una vez realizada la instalación, asegúrese de que no existen fugas de agua procedentes de las mangueras y sus conexiones.
• Si el electrodoméstico se instala en un lugar sometido a heladas, consulte el capítulo "Riesgos de helada".
• Los trabajos de fontanería necesarios para instalar el electrodoméstico deberán correr a cargo de un fontanero o técnico especializado.
• Cualquier trabajo eléctrico que sea necesario para instalar este aparato lo debe llevar a cabo un electricista cualificado o una persona competente.

Uso

• Este aparato se ha diseñado para uso doméstico. No se debe utilizar para otros propósitos diferentes a los previstos.
• Lave solamente las prendas que estén diseñadas para lavarse a máquina. Consulte las instrucciones en la etiqueta de la prenda.
• No sobrecargue el aparato. Consulte la tabla de programas de lavado.
• Antes del lavado, asegúrese de que todos los bolsillos de las prendas están vacíos y de que todos los botones y cremalleras están abrochados. Evite lavar prendas deshilachadas o desgarradas y trate previamente las manchas de pintura, tinta, óxido y grasa. Los sujetadores con aros NO deben lavarse a máquina.
• Las prendas que han estado en contacto con productos de petróleo volátil no deben lavarse a máquina. Si se utilizan líquidos de limpieza volátiles, se debe prestar atención a eliminar el líquido de la prenda antes de introducirla en la máquina.
• No tire del cable de corriente eléctrica para desenchufar el electrodoméstico; sujete siempre el cable por el enchufe.

- No utilice nunca la lavadora si el cable de corriente eléctrica, el panel de mandos, o la superficie de trabajo o la base están dañados y se puede acceder al interior de la lavadora.

Seguridad de los niños

• Este electrodoméstico no está destinado a personas (incluidos niños) con funciones físicas o sensoriales reducidas o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o les instruya en el uso del electrodoméstico
• Se debe vigilar a los niños para asegurarse de que no jueguen con el aparato
• Los componentes del embalaje (por ejemplo, la película de plástico o el poliestireno) pueden ser peligrosos para los niños - ¡peligro de asfixia! Manténgalos fuera del alcance de los niños
• Mantenga todos los detergentes en un lugar seguro fuera del alcance de los niños.
• Impida el acceso de los niños y los animales domésticos al interior del tambor. La máquina incorpora un dispositivo especial para evitar que los niños y los animales domésticos queden atrapados en el interior del tambor.

Para activar este dispositivo, gire el botón (sin presionarlo) del interior de la puerta hacia la derecha hasta que la ranura esté en posición horizontal. Si es necesario, utilice una moneda.

Para desactivar el dispositivo y permitir el cierre de la puerta, gire el botón hacia la izquierda hasta que la ranura se sitúe en posición vertical.

1 Depósito dosificador de detergente
2 Panel de mandos
3 Palanca de apertura de la puerta
4 Placa de datos técnicos
5 Filtro
6 Patas ajustables

Depósito dosificador de detergente

U Compartimento del detergente utilizado en la fase de prelavado y remojo o del quitamanchas utilizado durante la fase de acción antimanchas (si está disponible). El detergente de prelavado y remojo se deposita al principio del programa de lavado. El quitamanchas se deposita durante la fase de acción antimanchas.
Compartimento del detergente líquido o en polvo utilizado en el lavado principal. Si se utiliza detergente líquido, viértalo justo antes de iniciar el programa.
Compartimento para aditivos líquidos (suavizante, al-midón)

Siga las instrucciones del fabricante del producto en cuanto a cantidades y no permita que el detergente supere la marca "MAX" que hay en el depósito dosificador. El suavizante o el almidón se deben depositar en el compartimento antes de iniciar el programa de lavado.

En la siguiente figura se muestran los elementos del panel de control con el selector de programas, así como los botones y los pilotos indicadores. Aparecen representados por números en las páginas siguientes.

1 Selector de programas
2 Tecla de reducción del CENTRIFUGADO
3 Tecla OPCIONES
4 Tecla ACLARADO EXTRA

5 Tecla INICIO/PAUSA
6 Tecla INICIO DIFERIDO
7 Indicadores luminosos

Tabla de símbolos

Selector de programas
	Algodón Lana (lavado a mano)
	Programa Eco Delicados
	Lavado en frío Aclarados
	Sintéticos Descarga
	Plancha Fácil Centrifugado
Teclas Los pilotos
	Centrifugado Agua en la cuba
	Opciones Prelavado
	Aclarado extra Súper rápido
	Inicio/Pausa
	Inicio diferido
Indicadores de fase
	Prelavado o lavado
	Aclarado o centrifugado
	Fin de programa

Selector de programas

Permite conectar/desconectar el aparato y/o seleccionar un programa.

Opciones disponibles:

Centrifugado

Si presiona este botón puede modificar la velocidad de centrifugado del programa seleccionado o seleccionar la opción Agua en la cuba.

Agua en cuba

Al seleccionar esta opción, el agua del último aclarado no se descarga con el fin de impedir que los tejidos se arru-guen Es necesario vaciar el agua antes de abrir la puerta. Para descargar el agua, consulte el apartado "Al final del programa".

Prelavado

Cuando se selecciona esta opción, la máquina realiza un ciclo de prelavado antes de la fase de lavado principal. El tiempo de lavado se prolongará. Esta opción se recomienda para prendas muy sucias.

Super rápido

Ciclo corto para prendas poco sucias que sólo necesitan un retoque. Se recomienda reducir la carga de prendas.

AquaCare

Esta lavadora se ha diseñado para funcionar con poco consumo de energía. Seleccione esta opción si es necesario aclarar la ropa utilizando una cantidad adicional de agua (aclarado adicional). Se realizarán algunos aclarados adicionales. Se recomienda esta opción para personas alérgicas al detergente y en zonas en las que el agua es muy blanda.

Inicio/Pausa

Este botón permite iniciar o interrumpir el programa seleccionado.

Inicio diferido

El inicio del programa se puede retrasar 3, 6 ó 9 horas con este botón.

Indicador luminoso (7)

Cuando se selecciona un programa de lavado, los pilotos AB y se encienden.

Cuando se pulsa la tecla 5, sólo permanece encendido el piloto de la fase de funcionamiento. La máquina empieza a funcionar y la puerta se bloquea.

El piloto C se enciende al final del ciclo de lavado.

Transcurridos unos minutos podrá abrir la puerta.

Si ha seleccionado el programa de descarga, se encenderá cualquier piloto.

Programas de lavado

ProgramaTemperaturas máxima y mínimaDescripción del cicloVelocidad de centrifugado máximaCarga máximaTipo de prenda	Opciones	Compartimento de detergente
ALGODÓN90° - 60°Lavado principal - AclaradosVelocidad de centrifugado máx. 1000 rpmCarga máxima 6 kg - Carga reducida 3 kg1) Algodón blanco (prendas con suciedad normal o muy sucias).	REDUCCIÓN DEL CENTRIFUGADOAGUA EN LA CUBAPRELAVADO2)SUPER RÁPIDOACLARADO EXTRA
ALGODÓN ECONOMICO60°Lavado principal - AclaradosVelocidad de centrifugado máx. 1000 rpmCarga máxima 6 kgPROGRAMA ESTÁNDAR para los valores de consumo de etiqueta energética.Algodón blanco y de colores resistentes (prendas poco sucias o con suciedad normal)Este programa puede seleccionarse para prendas de algodón poco sucias o con suciedad normal. La temperatura disminuirá y se ampliará el tiempo de lavado. Esto permite obtener buenos resultados de lavado ahorrando energía.	REDUCCIÓN DEL CENTRIFUGADOAGUA EN LA CUBAPRELAVADO2)ACLARADO EXTRA
ALGODÓN60° - 40° - 30° - FríoLavado principal - AclaradosVelocidad de centrifugado máx. 1000 rpmCarga máxima 6 kg - Carga reducida 3 kg1) Algodón blanco y de color (suciedad normal).	REDUCCIÓN DEL CENTRIFUGADOAGUA EN LA CUBAPRELAVADO2)SUPER RÁPIDOACLARADO EXTRA
ALGODÓN ECONOMICO40°Lavado principal - AclaradosVelocidad de centrifugado máx. 1000 rpmCarga máxima 6 kgPROGRAMA ESTÁNDAR para los valores de consumo de etiqueta energética.Algodón blanco o de colores no resistentes (prendas poco sucias o con suciedad normal).Este programa puede seleccionarse para prendas de algodón poco sucias o con suciedad normal. La temperatura disminuirá y se ampliará el tiempo de lavado. Esto permite obtener buenos resultados de lavado ahorrando energía.	REDUCCIÓN DEL CEN-TRIFUGADOAGUA EN LA CUBAPRELAVADO2) ACLARADO EXTRA	(DGYW)
SINTÉTICOS60° - 40° - 30° - FríoLavado principal - AclaradosVelocidad de centrifugado máx. 900 rpmCarga máxima 3 kg - Carga reducida 1.5 kg1)Tejidos sintéticos o mezclas: ropa interior, prendas de color, camisas que no encogen, blusas.	REDUCCIÓN DEL CEN-TRIFUGADOAGUA EN LA CUBAPRELAVADO2)SUPER RÁPIDO ACLARADO EXTRA	(YAZD)
PLANCHADO FÁCIL40°Lavado principal - AclaradosVelocidad de centrifugado máx. 900 rpmCarga máxima 1 kgTejidos sintéticos o mezclasCuando se selecciona este botón, se aplican ciclos de lavado y centrifugado suaves para evitar que la ropa se arrugue. De este modo, se facilita el planchado. Además, la máquina realiza aclarados adicionales.	REDUCCIÓN DEL CEN-TRIFUGADOAGUA EN LA CUBAPRELAVADO2) ACLARADO EXTRA	(HEZC)
DELICADOS40° - 30° - FríoLavado principal - AclaradosVelocidad de centrifugado máx. 700 rpmCarga máxima 3 kg - Carga reducida 1.51) kgTejidos delicados: acrílicos, viscosa, poliéster.	REDUCCIÓN DEL CEN-TRIFUGADOAGUA EN LA CUBAPRELAVADO2)SUPER RÁPIDO ACLARADO EXTRA	(SCB7)
LANA/LAVADO A MANO30° - FríoLavado principal - AclaradosVelocidad de centrifugado máx. 1000 rpmCarga máxima 2 kgPrograma de lavado para lana lavable a máquina, así como lanas de lavado a mano y tejidos delicados.Nota: Una prenda suelta o muy voluminosa puede causar desequilibrio. Si el aparato no realiza la fase de centrifugado final, añada más prendas, redistribuya la carga manualmente y, a continuación, seleccione el programa de centrifugado.	REDUCCIÓN DEL CENTRIFUGADOAGUA EN LA CUBA
ACLARADO 📄AclaradoVelocidad de centrifugado máx. 1000 rpmCarga máxima 6 kgEste programa permite aclarar y centrifugar prendas de algodón lava-das a mano. Se puede reducir la velocidad de centrifugado.	REDUCCIÓN DEL CENTRIFUGADOAGUA EN LA CUBAACLARADO EXTRA
DESCARGA 🌐Descarga del agua de lavadoCarga máxima 6 kgPara vaciar el agua del último aclarado en programas con la opción Agua en la cuba seleccionada.
CENTRIFUGADO 🕒Descarga y centrifugado largoVelocidad de centrifugado máx. 1000 rpmCarga máxima 6 kgCentrifugado independiente para prendas lavadas a mano y después de programas con la opción Agua en la cuba. Puede elegir la velocidad de centrifugado pulsando la tecla correspondiente para adaptarla al tejido que se va a centrifugar.	REDUCCIÓN DEL CENTRIFUGADO
O = APAGADOPermite cancelar el programa en marcha o apagar el aparato.

1) Si ha seleccionado la opción Super rápido con la tecla 3, se recomienda reducir la carga máxima como se indica. Puede utilizarse la carga completa, aunque con resultados de limpieza ligeramente inferiores.
2) Si utiliza detergente líquido, debe seleccionar un programa sin PRELAVADO.

Clasificación de la colada

Consulte los símbolos de lavado que aparecen en la etiqueta de la prenda y siga las instrucciones de lavado del fabricante. La ropa se debe clasificar de la siguiente manera: ropa blanca, ropa de color, ropa sintética, prendas delicadas y prendas de lana.

Antes de cargar la colada

Separe la ropa blanca de la ropa de color y lável por separado. Las prendas blancas pueden perder su “blancura” al lavarlas.

Las prendas nuevas de color pueden desteñirse en el primer lavado, por lo que se deben lavar por separado la primera vez.

Abotone las fundas de almohada y cierre las cremalleras, ganchos, broches, etc. Ate las correas o cintas largas.

Quite las manchas difíciles antes de lavar la ropa

Frote las zonas particularmente sucias con un detergente especial o en pasta.

Tenga cuidado con las cortinas. Lávelas sin los ganchos o dentro de una bolsa o malla

Eliminar la suciedad

A veces no basta con agua y detergente para quitar las manchas difíciles. En esos casos es aconsejable aplicar un tratamiento antes de lavar las prendas.

Sangre:ponga en remojo las manchas recientes de sangre en agua fría. Si la sangre está seca, debe dejar la prenda a remojo en agua con un detergente especial durante la noche y luego frotar con agua y jabón.

Pintura al óleo: humedezca la mancha con un quitamanchas a base de disolvente, extienda la prenda sobre un paño suave y quite la mancha; repita varias veces el tratamiento.

Grasa seca: humedezca la mancha con aguarrás, extienda la prenda sobre una superficie suave y quite la mancha con la yema de los dedos y un trapo de algodón.

Óxido: utilice ácido oxálico disuelto en agua caliente o un quitamanchas para óxido en frío Tenga cuidado con las manchas de óxido que no sean recientes, ya que la estructura de la celulosa se habrá dañado y el tejido tenderá a perforarse.

Moho: utilice lejía y aclare bien (prendas blancas y de colores sólidos solamente).

Hierba: utilice un poco de jabón y aplique lejía (prendas blancas y de colores sólidos solamente).

3) no utilice acetona en seda artificial

Tinta y pegamento: humedezca con acetona ³⁾ , extienda la prenda sobre un paño suave y quite la mancha.

Pintalabios: humedezca con acetona, como en el caso anterior, y luego quite la mancha con alcohol desnaturalizado. Utilice lejía para eliminar las marcas que puedan quedar.

Vino tinto: ponga la prenda a remojo en agua y detergente, aclare, aplique ácido acético o cítrico y vuelva a aclarar. Utilice lejía para eliminar las marcas que puedan quedar.

Tinta: dependiendo del tipo de tinta, primero humedezca con acetona y después con ácido acético ³⁾ ; aplique lejía si quedan marcas en las prendas blancas y, seguidamente, enjuáguelas bien.

Alquitrán: primero aplique un quitamanchas, alcohol des naturalizado o disolvente y luego frote la mancha con un detergente en pasta.

Detergentes y aditivos

El resultado del lavado también depende de la elección del detergente y de las cantidades adecuadas, que permitan proteger el entorno y evitar vertidos.

Aunque son biodegradables, los detergentes contienen sustancias que, en grandes cantidades, pueden alterar el delicado equilibrio de la naturaleza.

La elección del detergente depende del tipo de tejido (delicado, lana, algodón, etc.), del color, de la temperatura de lavado y del grado de suciedad.

En este aparato pueden utilizarse todos los detergentes de lavadora de uso habitual:

• detergente en polvo para todo tipo de prendas
• detergente en polvo para prendas delicadas (60°C máx.) y lana
• detergente líquido para todo tipo de tejidos o especial para lana, preferiblemente para programas de lavado a baja temperatura (60°C máx.)

El detergente y los aditivos deben introducirse en los compartimentos correspondientes del depósito dosificador antes de poner en marcha el programa de lavado

Si se utiliza detergente líquido, debe seleccionar un programa sin prelavado

La lavadora incorpora un sistema de recirculación que garantiza un aprovechamiento óptimo del detergente concentrado

Siga las instrucciones del fabricante del producto en cuanto a cantidades y no permita que el detergente supere la marca «MAX» que hay en el depósito dosificador.

Cantidad de detergente que se debe utilizar

El tipo y la cantidad de detergente dependen del tipo de tejido que se va a lavar, así como de la carga, del grado de suciedad y de la dureza del agua.

Siga las instrucciones del fabricante del producto en lo referente a la cantidad de detergente que se debe utilizar Use menos detergente en los casos siguientes:

- si la lavadora tiene poca carga

• si la ropa no está muy sucia
• si se forma mucha espuma durante el lavado

Grado de dureza del agua

La dureza del agua se clasifica en "grados". Para obtener información sobre la dureza del agua local, puede consultar a la compañía encargada del suministro o a la administración local. Si el agua tiene un grado de dureza medio o alto, se recomienda añadir un descalcificante de agua de acuerdo con las instrucciones del fabricante del mismo. Cuando el agua sea blanda, bastará con ajustar la dosis de detergente.

Primer uso

• Compruebe que las conexiones eléctricas y de agua cumplen las instrucciones de instalación.
• Saque el bloque de poliestireno y cualquier otro material del tambor.
• Vierta 2 litros de agua en el compartimento de lavado principal 🐎 del depósito de detergente para activar el sistema ECO valve. A continuación,

ponga en marcha un programa de algodón a la temperatura máxima sin introducir prendas en la máquina, pues así eliminará cualquier residuo de fabricación del tambor y la cuba. Vierta la mitad de una dosis de detergente en el compartimento de lavado principal y ponga en marcha la máquina.

Uso diario

Cargue la ropa

Abra la puerta tirando cuidadosamente de la palanca de la puerta hacia fuera. Sacuda la ropa cuanto pueda e introdúzcala en el tambor prenda por prenda. Cierre la puerta.

Asegúrese de que no que- dan prendas enganchadas entre la puerta y el cierre. Podría provocar fugas de agua y dañar la colada.

Mida la dosis de detergente y suavizante

Tire del depósito dosificador hasta el tope. Mida la dosis de detergente necesaria y viértala en el compartimento de lavado principal 📊o en el compartimento correspondiente al programa/opción seleccionados (consulte los detalles en "Depósito del dosificador"). Si es necesario, añada suavizante en el compartimiento que lleva el símbolo ⚙️ (la cantidad utilizada no debe rebasar la marca "MAX" del depósito). Cierre el depósito suavemente

Seleccione el programa que desee con el selector de programas (1)

Gire el selector hasta el programa que desee. La lavadora seleccionará automáticamente el valor máximo de centrifugado del programa elegido. Puede modificar la velocidad de centrifugado presionando el botón correspondiente. El piloto verde del botón 5 empieza a parpadear.

El selector de programas puede girarse hacia la derecha y hacia la izquierda. Gírelo hasta la posición ○ para reiniciar el programa/apagar la lavadora.

Al final del programa, el selector debe situarse en la posición ○ para apagar la lavadora.

Precaución Si gira el selector hasta otro programa mientras la lavadora está funcionando, el piloto rojo otón 5 parpadeará 3 veces para indicar que se ha zado una selección incorrecta. La máquina no pondrá archa el nuevo programa seleccionado.

Seleccione la opción de velocidad de centrifugado o Agua en cuba con la tecla 2.

Se enciende el piloto correspondiente.

Al seleccionar un programa, se enciende el piloto correspondiente a la máxima velocidad permitida para ese programa

Seleccione las opciones disponibles con los botones 3 y 4

Existe la posibilidad de combinar distintas funciones según el programa. Estas funciones deben seleccionarse después de elegir el programa y antes de iniciarlo.

Al presionar estos botones se encienden los pilotos correspondientes. Si se vuelven a presionar, los pilotos se apagan. Si se selecciona una opción incorrecta, el piloto rojo del botón 5 parpadea 3 veces.

Consulte la compatibilidad de los programas de lavado con las opciones en el capítulo "Programas de lo".

Selección del inicio retardado con la tecla 6

Antes de empezar el programa, si desea retrasar el inicio, pulse la tecla 6 repetidamente para seleccionar el tiempo de retraso deseado. Se enciende el piloto correspondiente.

Esta opción debe seleccionarse después de elegir el programa y antes de iniciarlo.

Es posible cancelar o modificar el tiempo de retraso en cualquier momento antes de pulsar la tecla 5.

Selección del inicio diferido:

1. Seleccione el programa y las opciones necesarias.
2. Seleccione el inicio diferido con la tecla 6.
3. Pulse la tecla 5:

– la lavadora inicia la cuenta atrás horaria.

- El programa se inicia una vez finalizado el tiempo de retraso seleccionado.

Cancelación del inicio diferido después de iniciar el programa:

1. Active la función PAUSA de la lavadora con la tecla
3. Pulse la tecla 6 una vez; el piloto correspondiente al intervalo seleccionado se apaga.
4. Pulse la tecla 5 para iniciar de nuevo el programa.

El inicio diferido no puede seleccionarse junto con el programa DESCARGA.

Importante El intervalo de retraso seleccionado sólo se podrá modificar una vez que se haya vuelto a seleccionar el programa de lavado.

La puerta permanecerá bloqueada el tiempo que dure el intervalo. Si necesita abrir la puerta, debe poner la lavadora en PAUSA (presionando la tecla 5) y luego esperar unos minutos. Una vez haya cerrado la puerta, vuelva a presionar la tecla 5.

Para iniciar el programa, presione el botón 5

Para iniciar el programa seleccionado, presione el botón 5. El piloto verde correspondiente deja de parpadear y se enciende el piloto de la fase de funcionamiento. La máquina se pone en funcionamiento y la puerta se bloquea. Para interrumpir un programa en curso, presione el botór 5; el piloto verde correspondiente empieza a parpadear.

Para reiniciar el programa a partir del momento en que se interrumpió, presione de nuevo el botón 5 de nuevo. Si ha seleccionado un inicio diferido, la lavadora comienza la cuenta atrás.

Cuando se selecciona una opción incorrecta, el piloto rojo del botón 5 parpadea 3 veces.

Interrupción de un programa

Presione el botón 5 para interrumpir el programa en marcha; el piloto verde correspondiente empieza a parpadear. Vuelva a presionar el botón para reiniciar el programa.

Cancelación de un programa

Gire el selector de programas hasta para cancelar un programa en marcha. Después puede seleccionar otro programa.

Apertura de la puerta

La puerta se bloquea una vez que el programa se inicia. Si necesita abrirla por cualquier motivo, póngala primero en PAUSA presionando el botón 5. Transcurridos unos minutos podrá abrir la puerta.

Si la puerta permanece bloqueada quiere decir que la máquina ya está en fase de calentamiento o el nivel de agua es demasiado alto. No fuerce nunca la puerta.

Si no puede abrir la puerta pero necesita hacerlo, apague la máquina girando el selector hasta la posición O. Transcurridos unos minutos podrá abrir la puerta (preste atención al nivel del agua y a la temperatura).

Cuando cierre la puerta, tendrá que volver a seleccionar el programa y las opciones, y presionar el botón 5.

Al final del programa

El aparato se para automáticamente. El piloto del botón 5 y el piloto de la fase de lavado recién finalizada se apagan. El piloto se enciende. Transcurridos unos minutos podrá abrir la puerta.

Si ha seleccionado un programa o una opción que finaliza con agua en la cuba, el indicador C C se ilumina. La puerta permanece cerrada para indicar que es necesario vaciar el agua antes de abrirla. Durante este periodo de tiempo, el tambor sigue funcionando a intervalos regulares hasta que se drena el agua.

Siga las instrucciones que se indican a continuación para vaciar el agua:

1. Gire el selector de programas hasta la posición ○.
2. Seleccione el programa de descarga o de centrifugado.
3. Si fuera necesario, reduzca la velocidad de centrifugado.
4. Pulse la tecla 5.

Al final del programa se puede abrir la puerta. Gire el selector de programas hasta ○ para apagar la máquina.

Retire las prendas del tambor y cerciórese de que el tambor queda vacío. Si no va a realizar otro lavado, cierre la toma del agua. Deje la puerta abierta para evitar la aparición de moho y olores desagradables.

Espera: una vez finalizado el programa y transcurridos unos minutos, se activa el sistema de ahorro ético con el piloto encendido. Presione cualquier

Mantenimiento y limpieza

Advertencia Es preciso DESCONECTAR el aparato de la red eléctrica antes de realizar cualquier tarea mpieza o mantenimiento.

Desincrustación

El agua corriente que utilizamos suele contener cal. Se recomienda utilizar un producto en polvo de descalcificación del agua en la lavadora periódicamente. Realice esta tarea con independencia de cualquier ciclo de lavado y de acuerdo con las instrucciones del fabricante del producto descalcificador. Esto ayudará a prevenir la formación de depósitos de cal.

Limpieza del exterior

Limpie la carcasa exterior del electrodoméstico con agua y jabón únicamente y, a continuación, séquelo completamente.

tecla para desactivar el sistema de ahorro de energía del aparato.

Limpieza de la cubeta de detergente

La cubeta del detergente y de los aditivos de lavado debe limpiarse con regularidad.

Retire la cubeta presionando el tope hacia abajo y tirando hacia fuera. Enjuáguela bajo el grifo para eliminar los restos de detergente acumulados.

Para facilitar la limpieza, extraiga la parte superior del compartimento de aditivos.

Limpieza del hueco de la cubeta

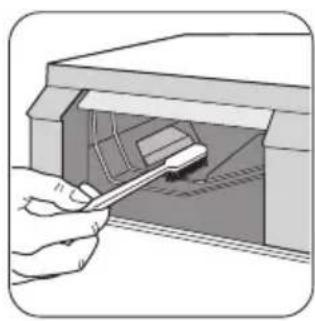

Después de extraer la cubeta, utilice un cepillo pequeño para limpiar el hueco, asegurándose de eliminar todos los residuos de detergente en polvo de la parte superior e inferior del hueco.

Vuelva a colocar la cubeta y ponga en marcha el programa de aclarado sin colada en el tambor.

Limpieza de la bomba

El filtro debe inspeccionarse con regularidad, especialmente en caso de que

• el aparato no desagüe o no centrifugue;
• el aparato presente un ruido extraño durante la descarga porque haya objetos, como imperdibles, monedas, etc., que obstruyan el filtro;
• se detecte un problema con el desagüe del agua (consulte el capítulo "Qué hacer si..." para obtener más información).

Advertencia Antes de abrir la puerta del filtro, apague el aparato y desenchúfelo de la toma de gente.

Proceda de la siguiente manera:

• Desconecte el enchufe de la toma de corriente.
• Si es necesario, espere hasta que el agua se enfríe.

Coloque un recipiente cerca del filtro (A) para recoger el líquido que pueda derramarse.

Extraiga la manguera de desagüe de emergencia (B), colóquela en el contenedor y retire el tapón.

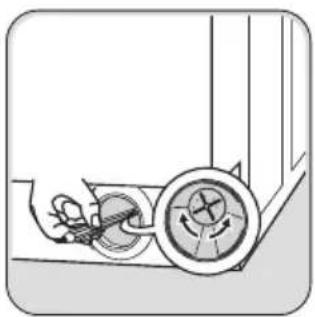

Cuando deje de salir agua, desenrosque la tapa del filtro girándola hacia la izquierda y retire el filtro. Utilice alicates si fuera necesario. Tenga siempre a mano un trapo para secar el agua que se derrame al extraer la tapa.

Limpie el filtro bajo el grifo para eliminar los restos de pelusas.

Retire los cuerpos extraños y limpie las pelusas del filtro y del rotor. Asegúrese de que el rotor del filtro gira (gira con sa-cudidas). Si no gira, póngase en contacto con el servicio técnico.

Tapone de nuevo la man- guera de desagüe de emergencia y coloque la manguera en su sitio. Vuelva a colocar el filtro en la bomba insertándolo correctamente en las guías especiales. Enrosque la ta- pa de la bomba firmemen- te girándola hacia la dere- cha.

Precaución Cuando la lavadora está en marcha, dependiendo del programa seleccionado, puede agua caliente en el filtro.

Nunca extraiga la tapa del filtro durante un ciclo de lavado; espere siempre a que la lavadora haya terminado el ciclo y esté vacía. Al volver a colocar la tapa del filtro, asegúrese de apretarla firmemente para impedir que se produzcan fugas y que los niños puedan sacarla.

Limpieza de los filtros de entrada de agua

Importante Si el aparato no se llena de agua, tarda mucho en llenarse, la tecla de inicio parpadea en color amarillo o la pantalla (si la hay) muestra la alarma correspondiente (consulte el capítulo “Qué hacer si...” para obtener más información), compruebe si los filtros de entrada de agua están bloqueados.

Para limpiar los filtros de entrada de agua:

• Cierre la toma de agua.
- Desenrosque la man-guera de la toma de agua.
- Limpie el filtro de la manguera con un cepillo rígido.

- Vuelva a enroscar la manguera en la toma de agua. Compruebe que la conexión esté bien ajustada.

• Desenrosque la manguera de la máquina. Procure tener un paño a mano porque puede salir algo de agua.
• Limpie el filtro en la válvula con un cepillo rígido o con un trozo de tela.

• Vuelva a enroscar la manguera en la máquina y compruebe que la conexión esté bien ajustada.
• Abra la toma de agua.

Precauciones contra la congelación

Si la lavadora se expone a temperaturas inferiores a 0 °C, es necesario tomar una serie de precauciones.

• Cierre la toma de agua.
- Desconecte la manguera de entrada.
- Coloque el extremo de la manguera de descarga de emergencia y el extremo de la manguera de entrada de agua en un recipiente depositado en el suelo y deje que salga el agua.
- Vuelva a acoplar la manguera de entrada de agua y coloque la manguera de descarga de emergencia en su lugar después de taponarla.
- Para volver a poner en marcha la lavadora, asegúrese de que la temperatura ambiente es superior a 0 °C.

Descarga de emergencia

Si la lavadora no descarga, proceda de la siguiente manera para vaciarla:

• desconecte la clavija de la toma de corriente;
  • cierre la toma de agua;
• si es necesario, espere a que el agua se enfríe;
• abra la puerta del filtro;
• coloque un recipiente en el suelo e introduzca el extremo de la manguera de descarga de emergencia en él. Quite el tapón de la manguera. El agua debería dirigirse al recipiente por acción de la gravedad. Cuando el recipiente se llene, vuelva a tapar la manguera. Vacíe el recipiente. Repita el procedimiento hasta que deje de salir agua;
• si es necesario, limpie el filtro como se ha descrito anteriormente;
• vuelva a colocar la manguera de descarga de emergencia en su lugar una vez que la haya taponado;
• Encaje de nuevo la tapa del filtro y cierre la puerta.

Importante Cada vez que se vacía el agua a través de la manguera de descarga de emergencia, es preciso introducir 2 litros de agua en el compartimento de lavado principal de la cubeta de detergente y, a continuación, poner en marcha el programa de descarga. De este modo se activará el dispositivo ECO Valve y se evita que quede sin utilizar parte del detergente en el siguiente lavado.

Algunos problemas, que pueden deberse sencillamente a falta de mantenimiento o a descuidos, pueden resolverse sin necesidad de llamar al servicio técnico. Antes de ponerse en contacto con el centro de servicio técnico local, realice las comprobaciones indicadas en la lista siguiente. Durante el funcionamiento de la máquina es posible que el piloto rojo de la tecla 5 parpadee para indicar que la lavadora no funciona.

Es posible reconocer el fallo de la lavadora por el número de parpadeos de la tecla 5. Si el número de parpadeos es distinto de los que se indican a continuación, se trata de una avería que usted no puede solucionar. En este caso, póngase en contacto con el centro de servicio técnico. Pulse simultáneamente los botones 4 y 5 durante unos segundos. El piloto rojo de la tecla5 parpadeará durante un corto espacio de tiempo como se describe a continuación (no tenga en cuenta el piloto verde):

• 4 parpadeos = "La lavadora no se pone en marcha", siga las sugerencias correspondientes de la sección "Causa y soluciones posibles" y reinicie el programa.
• 1 parpadeo = "La lavadora no se llena", siga las sugerencias correspondientes de la sección "Causa y soluciones posibles" y reinicie el programa.
• 2 parpadeos = " La lavadora no se vacía o no centrifuga", siga las sugerencias correspondientes de la sección "Causa y soluciones posibles" y reinicie el programa.

Cuando haya solucionado el problema, pulse la tecla 5 para iniciar de nuevo el programa. Si no consigue resolver el problema después de realizar todas las comprobaciones pertinentes, póngase en contacto con el centro de servicio técnico

Problema Causa y soluciones posibles

La lavadora no se pone en marcha	La puerta no está cerrada (el piloto rojo de la tecla 5 parpadea).Cierre firmemente la puerta.El enchufe no está correctamente insertado en la toma de corriente.Inserte el enchufe en la toma.No hay tensión en la toma de corriente.Compruebe la instalación eléctrica doméstica.El fusible principal se ha quemado.Cambie el fusible.El selector de programas no está en la posición correcta y la tecla 5 no se ha pulsado.Gire el selector de programas y presione la tecla 5 de nuevo.Se ha presionado la tecla de inicio diferido.Si el lavado se va a realizar de inmediato, cancele el inicio diferido.
La lavadora no se llena de agua:	La toma de agua está cerrada (el piloto rojo de la tecla 5 parpadea).Abra el grifo.La manguera de entrada de agua está doblada o torcida (el piloto rojo de la tecla 5 parpadea).Compruebe la conexión de la manguera de entrada de agua.El filtro de la toma de entrada o el filtro de la válvula de entrada están obstruidos (el piloto rojo de la tecla 5 parpadea).Limpie los filtros de los tubos de entrada del agua. (Consulte la sección "Limpieza de los filtros de entrada de agua").La puerta no está cerrada correctamente (el piloto rojo de la tecla 5 parpadea).Cierre firmemente la puerta.
Problema Causa y soluciones posibles
La máquina no desagua, no centrifuga o no hace ninguna de las dos cosas:	La manguera de desagüe está doblada o torcida (el piloto rojo de la tecla 5 parpadea).Compruebe la conexión de la manguera de desagüe.El filtro de descarga está obstruido (el piloto rojo de la tecla 5 parpadea).Limpie el filtro de descarga.Se ha seleccionado una opción o programa que finaliza con agua dentro de la cuba o que elimina todas las fases de centrifugado.Selecteccione el programa de descarga o de centrifugado.Las prendas no están uniformemente distribuidas en el tambor.Vuelva a distribuir las prendas.
Hay agua en el suelo.	Se ha utilizado demasiado detergente o un detergente inadecuado (que produce demasiada espuma).Reduzca la cantidad de detergente o utilice otro.Compruebe si hay fugas en alguno de los racores de la manguera de entrada de agua. No siempre resulta fácil detectar las fugas, ya que el agua desciende por la manguera; compruebe que el racor no está mojado.Compruebe la conexión de la manguera de entrada de agua.La manguera de desagüe o de entrada está dañada.Sustitúyala por una nuevaEl tapón de la manguera de desagüe de emergencia no se ha vuelto a colocar o el filtro no se ha enroscado adecuadamente después de la operación de limpieza.Vuelva a colocar el tapón en la manguera de desagüe de emergencia o enrosque el filtro hasta el tope.
Los resultados del lavado no son satisfactorios:	Se ha utilizado poco detergente o un detergente inadecuado.Aumente la cantidad de detergente o utilice otro.No se han tratado las manchas difíciles antes de lavar la ropa.Emplee productos comerciales para tratar las manchas difíciles.No se ha seleccionado la temperatura adecuada.Compruebe si ha seleccionado la temperatura correcta.Se han metido demasiadas prendas en la lavadora.Reduzca la carga.
La puerta no se abre:	El programa todavía no ha terminado.Espere hasta que finalice el ciclo de lavado.No se ha desbloqueado el cierre de la puerta.Espere unos minutos antes de abrir la puerta.Hay agua en el tambor.Selecteccione el programa de descarga o centrifugado para vaciar el agua.
El aparato vibra o hace mucho ruido:	No se han quitado los pasadores ni el material de embalaje utilizados para transportarla.Compruebe la correcta instalación del electrodoméstico.No se han ajustado las patas.Compruebe que el aparato está correctamente nivelado.Las prendas no están uniformemente distribuidas en el tambor.Vuelva a distribuir las prendas.Es posible que haya muy pocas prendas en el tambor.Introduzca más prendas.
El centrifugado se retrasa o la máquina no centrifuga:	El dispositivo que detecta desequilibrios en la carga ha interrumpido el proceso debido a que las prendas no están uniformemente distribuidas en el tambor. La ropa se redistribuye mediante la rotación inversa del tambor. Es posible que el tambor gire varias veces antes de que deje de detectarse el problema y se reanude el ciclo de centrifugado normal. Si la carga no se distribuye de manera uniforme transcurridos 10 minutos, la lavadora no centrifuga. En este caso, es necesario redistribuirla de forma manual y seleccionar el programa de centrifugado.Vuelva a distribuir las prendas.La carga es insuficiente.Añada más prendas, redistribuya la carga de forma manual y seleccione el programa de centrifugado.
La lavadora emite un ruido extraño:	La lavadora incorpora un tipo de motor que emite un ruido extraño comparado con el de otros motores tradicionales. Este nuevo motor garantiza un inicio más suave e incluso una mejor distribución de las prendas en el tambor durante el centrifugado, así como una mayor estabilidad de la lavadora.
No se ve agua en la lavadora:	Las lavadoras de tecnología moderna están diseñadas para economizar y emplean muy poca agua, sin que ello afecte al rendimiento.

Si no puede identificar o resolver el problema, póngase en contacto con nuestro centro de servicio técnico. Antes de llamar al centro, anote el modelo, el número de serie y la fecha en que adquirió la lavadora; el centro de servicio técnico le pedirá esta información.

Medidas Ancho		60 cm
	Alto	85 cm
	Largo	54 cm
Conexión eléctricaVoltaje - Alimentación general - Fusible	Los datos de la conexión eléctrica se indican en la placa de datos técnicos, en el borde interno de la puerta de la lavadora.
Presión del suministro de agua Mínima	Máxima	0,05 MPa0,8 MPa
Carga máxima Algodón 6 kg
Velocidad de centrifugado Máxima 1000 rpm

Valores de consumo

Programa Consumo energético	(KWh)1)	Consumo de agua (litros)1)	Duración del programa (minutos)1)
Algodón blanco 90 °C 2.0 61 140
Algodón 60 °C 1.35 58 125
Algodón 40 °C 0.75 58 120
Sintéticos 40 °C 0.9 50 90
Delicados 40 °C 0.55 58 70
Lana/ Lavado a mano 30 °C	0.25 58 60

1) La información sobre consumo que se muestra en este gráfico es puramente indicativa. Puede variar en función de la cantidad y el tipo de colada, de la temperatura del suministro de agua y de la temperatura ambiente.

Programas estándar para los valores de consumo de etiqueta energética

Algodón ECO 60 °C y 40 °C son programas para algodón estándar para prendas de algodón con suciedad normal.

Son adecuados para lavar colada de algodón de suciedad normal y son los programas más eficaces en cuanto a

Instalación

consumo de agua y energía para el lavado de ese tipo de prendas de algodón.

Cumplen la norma EN60456.

La temperatura real del agua puede variar respecto a la temperatura declarada del ciclo.

Desembalaje

Es preciso retirar todo el material de embalaje y los pasadores antes de utilizar la lavadora.

Se aconseja guardar todo este material para usarlo de nuevo en caso de que sea necesario transportar el aparato.

Después de retirar todo el material de embalaje, apoye con cuidado la lavadora sobre su parte trasera para extraer la base de poliestireno de la parte inferior.

Retire el cable de alimentación y los soportes de las mangueras de la parte trasera de la máquina.

Suelte los tres pernos con la llave suministrada.

Deslice los separadores de plástico para quitarlos.

Tape el orificio superior más pequeño y los dos más grandes con los tapones de plástico incluidos en la bolsa con el manual de instrucciones.

Colocación

Instale la máquina en el suelo sobre una superficie plana y rígida. Asegúrese de que el aire circula correctamente alrededor de la lavadora aunque haya moqueta, alfombras, etc. Compruebe que la máquina no toca la pared ni otros muebles o elementos.

Nivele la lavadora subiendo o bajando las patas. Puede que resulte difícil ajustar las patas, ya que incorporan una tuerca de seguridad, pero DEBEN estar niveladas y estables. Si es necesario, compruebe el ajuste con un nivel de burbuja.

Los ajustes necesarios pueden realizarse con una llave.

Un nivelado correcto evita las vibraciones, el ruido y el desplazamiento del aparato durante el funcionamiento.

Precaución No coloque cartón, madera ni otros materiales similares bajo la máquina para

compensar los desniveles del suelo. Apriete las tuercas de seguridad cuando haya terminado de nivelar el aparato.

Levantar el aparato

Los suelos de madera suspendidos son especialmente susceptibles a las vibraciones.

Para ayudar a evitar las vibraciones, se recomienda colocar un panel de madera resistente al agua, de al menos 15 mm de grosor bajo el aparato y fijado a al menos 2 vigas del piso con tornillos; el panel de madera debe estar por delante de las patas delanteras.

Si es posible, coloque el aparato en uno de los rincones de la habitación donde el suelo sea más estable.

Entrada de agua

Advertencia Este aparato debe conectarse a un suministro de agua fría

Precaución Antes de conectar la lavadora a tubos nuevos o a tubos que no se hayan utilizado durante tiempo, deje correr bastante agua para eliminar los que puedan haberse acumulado en los tubos.

Precaución No utilice la manguera de su lavadora anterior para conectar el suministro de agua.

Conecte el tubo a una to- ma de agua mediante una rosca de 3/4 pulgadas. Debe utilizar siempre el tubo suministrado con el aparato.

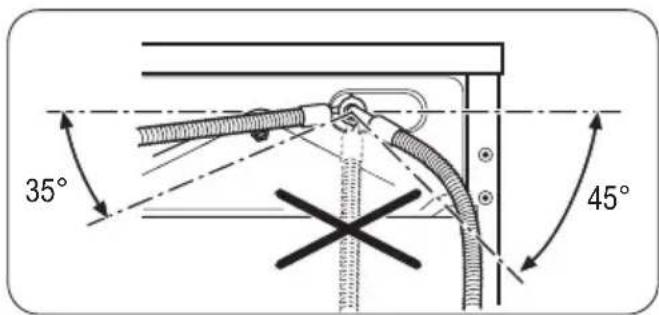

El otro extremo de la manguera, que se conecta a la lavadora, puede girarse como se indica.

No coloque la manguera de entrada hacia abajo. Sitúelo a la izquierda o a la derecha en función de la posición de la toma de agua. Afloje la tuerca anular para colocar el tubo correctamente. Después de situar el tubo, vuelva a apretar la contratuerca para evitar fugas de agua.

Precaución Con la manguera de entrada de agua no se pueden emplear prolongaciones. Si es

demasiado corta y no desea mover la toma de agua, tendrá que adquirir una manguera más larga especialmente diseñada para estos casos.

Desagüe

El extremo de la manguera de desagüe se puede instalar de tres maneras distintas:

Empotrado

Este aparato está diseñado para integrarse en los muebles de cocina. El hueco de instalación debe tener las dimensiones que se indican en la figura A.

Sujeto por encima del borde de un fregadero mediante el codo de plástico suministrado con la lavadora.

En tal caso, asegúrese de que el extremo del tubo no se desenganche cuando la lavadora esté desaguando. Para evitarlo, puede fijarlo a la toma de agua con una brida o sujetarlo a la pared.

En un empalme de derivación para descarga en el fregadero. El empalme debe estar encima de la toma para que haya 60 cm como mínimo entre el codo y el suelo. Directamente en un tubo de desagüe a una altura superior 60 cm e inferior a 90 cm. El extremo de la manguera de desagüe debe estar siempre ventilado, lo que significa que el diámetro interno del tubo de desagüe debe ser mayor que el diámetro externo de la manguera. El tubo de descarga no debe estar retorcido.

Cuando instale el aparato en muebles de cocina, asegúrese, en la medida de lo posible, que los tubos se colocan en cualquiera de los dos huecos traseros del aparato.

De esta forma ayudará a evitar que los tubos se tuerzan o aplasten.

Precaución No quite el tornillo 8.

Preparación y montaje de la puerta

La lavadora viene preparada para que la puerta pueda abrirse de derecha a izquierda.

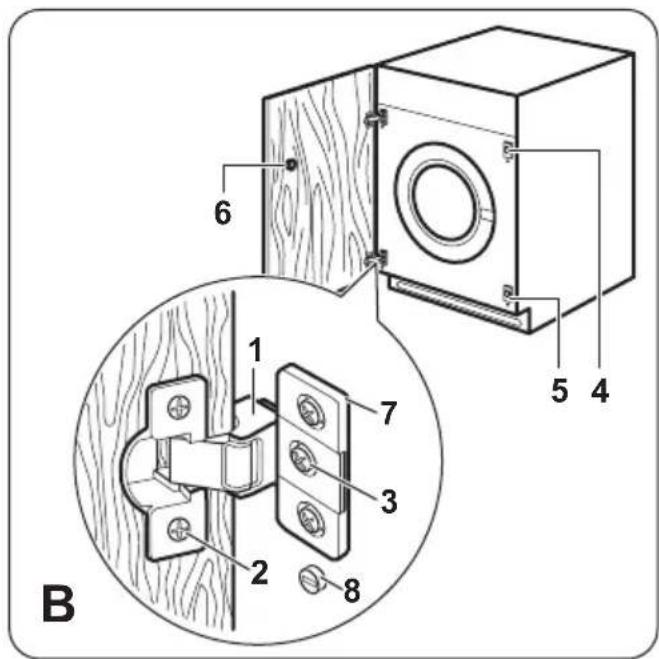

En ese caso, basta con atornillar las bisagras (1) y el contraimán (6) que se suministran con el aparato a la altura adecuada (fig. B).

• a) Puerta

La puerta debe tener las siguientes medidas:

• Anchura 595 - 598 mm
• Grosor 16 - 22 mm

La altura (C - Fig. C) depende de la distancia vertical de la base del mueble adyacente.

• b) Bisagras

Para poner las bisagras es preciso taladrar dos orificios (diámetro de 35 mm, fondo 12,5 - 14 mm dependiendo del fondo del mueble) por el lado interno de la puerta. La distancia entre los centros de ambos orificios debe ser de 416 mm.

La distancia (B) entre el borde superior de la puerta y el centro del orificio depende de las medidas del mueble adyacente.

En la figura C se indican las medidas necesarias.

Las bisagras se fijan a la puerta con los tornillos para madera (2 - fig. B) que se suministran con el aparato.

• c) Montaje de la puerta

Utilice 15 tornillos M5 para fijar las bisagras (1) a la máquina (3 - Fig. B). Las bisagras se pueden ajustar para compensar cualquier posible variación de grosor de la puerta.

Para alinear bien la puerta es preciso aflojar el tornillo (3 - fig. B), ajustar la puerta y apretar de nuevo el tornillo.

Precaución No quite el tornillo 8.

d) Contraimán (6)

El aparato está preparado para llevar un cierre magnético instalado en la puerta.

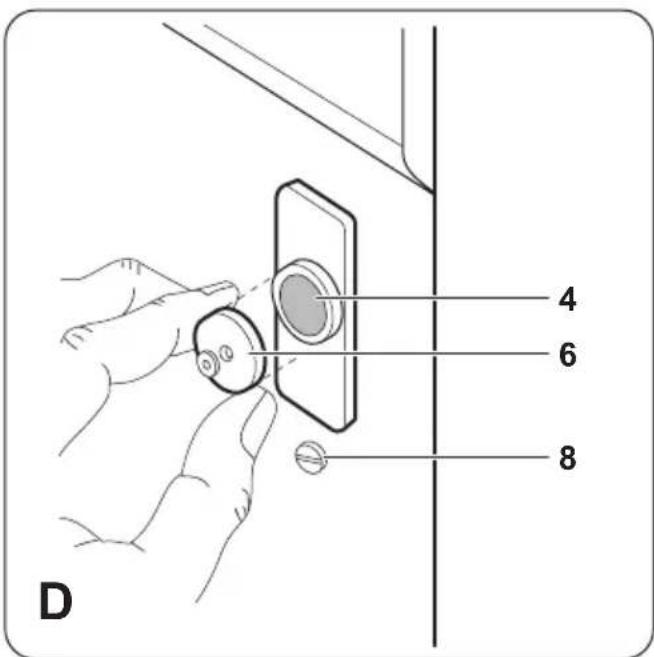

Para que este dispositivo funcione correctamente hay que atornillar el contraimán (6) (disco de acero con anillo de goma) por el lado interno de la puerta. La posición del contraimán debe coincidir con la del imán (4) del aparato (consulte la figura D).

Precaución No quite el tornillo 8.

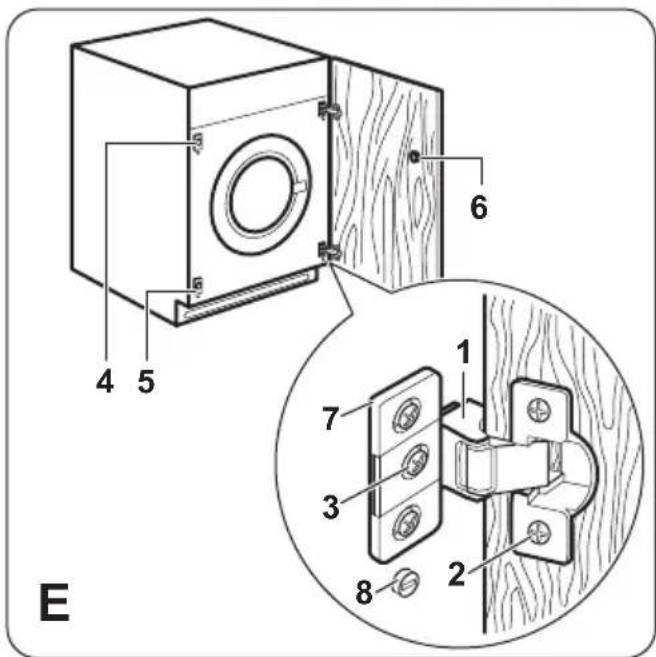

Si la puerta se va a abrir de izquierda a derecha, invierta la posición de las placas (7), el imán (4) y el tope de goma (5) (fig. B y E). Monte el contraimán (6) y las bisagras (1) como se ha descrito anteriormente.

El símbolo ¿que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Materiales de embalaje

Los materiales marcados con el símbolo son reciclables.

PE<=polietileno

PS<=poliestireno

PP<=polipropileno

Esto significa que se pueden reciclar si se desechan correctamente en los contenedores específicos.

Consejos ecológicos

A continuación ofrecemos algunos consejos para ahorrar agua y energía y ayudar a proteger el medio ambiente:

• La ropa que no esté demasiado sucia se puede lavar con un programa que no incluya prelavado a fin de ahorrar detergente, agua y tiempo (y proteger el medio ambiente).
• El lavado resulta más económico si la lavadora se llena por completo.
• Con un tratamiento previo adecuado es posible eliminar manchas y suciedad moderada, de manera que la ropa se pueda lavar a menos temperatura.
• Dosifique el detergente en función de la dureza del agua, el grado de suciedad y la cantidad de ropa que se va a lavar.
