ZRT 623 W - Refrigerador ZANUSSI - Manual de uso y guía de instrucciones gratis

Producto	Refrigerador
Marca	Zanussi
Modelo	ZRT 623 W
Dimensiones (Al x An x Pr)	185 x 60 x 65 cm
Peso neto	65 kg
Capacidad neta total	280 L
Capacidad refrigerador	200 L
Capacidad congelador	80 L
Clase climática	N-ST
Clase energética	A++
Consumo anual de energía	200 kWh/año
Nivel sonoro	42 dB
Alimentación	220-240 V, 50 Hz
Funciones principales	Control electrónico, iluminación LED, compartimento para verduras, estantes de vidrio, balcones, congelador de 3 estrellas
Mantenimiento y limpieza	Limpiar con un paño suave y detergente neutro. Descongelación manual del congelador
Seguridad	Alarma de puerta abierta, bloqueo infantil no disponible
Piezas de repuesto	Disponibles en el sitio web de Zanussi y en distribuidores autorizados
Reparabilidad	Índice de reparabilidad estimado medio, piezas disponibles

Preguntas frecuentes - ZRT 623 W ZANUSSI

¿Cómo instalar el refrigerador ZRT 623 W?

Coloque el aparato en un lugar seco y bien ventilado, alejado de fuentes de calor. Deje un espacio de al menos 5 cm en la parte posterior para la circulación de aire. Asegúrese de que el aparato esté nivelado usando las patas ajustables.

¿Cómo ajustar la temperatura?

Use el botón de control ubicado dentro del refrigerador. La posición recomendada está entre 3 y 4 (temperatura media). Para el congelador, ajuste a la posición más fría para una congelación rápida.

¿Cómo descongelar el congelador?

Desenchufe el aparato y retire todos los alimentos. Deje la puerta del congelador abierta para permitir que la escarcha se derrita. No use herramientas afiladas para raspar el hielo. Limpie y seque antes de volver a encender.

¿Qué hacer si el refrigerador no enfría lo suficiente?

Verifique que la temperatura esté ajustada correctamente, que las puertas cierren bien y que las juntas estén limpias. Asegúrese de que la ventilación trasera no esté obstruida. Si el problema persiste, contacte a un técnico.

¿Cómo limpiar el interior del refrigerador?

Desenchufe el aparato, retire todos los alimentos y las estanterías. Limpie con un paño suave humedecido en agua tibia y detergente neutro. Enjuague con agua limpia y seque cuidadosamente antes de volver a poner en funcionamiento.

El aparato hace un ruido anormal, ¿qué hacer?

Un zumbido ligero es normal, pero un ruido fuerte puede indicar un problema. Verifique que el aparato esté nivelado y que las tuberías no toquen la pared. Si el ruido persiste, contacte al servicio postventa.

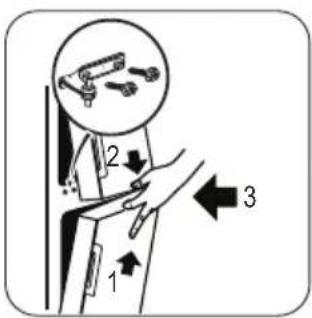

¿Cómo invertir el sentido de apertura de las puertas?

Consulte el manual para obtener instrucciones detalladas. Generalmente, hay que desmontar las bisagras, quitar la puerta y reposicionarla en el otro lado. Asegúrese de tener las piezas necesarias.

¿Qué tipo de iluminación se utiliza?

El refrigerador está equipado con iluminación LED en el interior. Esta es eficiente en energía y de larga duración. En caso de avería, contacte a un profesional para su reemplazo.

¿Cómo ahorrar energía con este refrigerador?

Coloque el aparato lejos de fuentes de calor, abra la puerta lo menos posible y deje enfriar los alimentos calientes antes de guardarlos. Una descongelación regular del congelador también mejora la eficiencia.

¿Dónde encontrar piezas de repuesto para el ZRT 623 W?

Las piezas de repuesto están disponibles en el sitio web oficial de Zanussi y en distribuidores autorizados. Use el número de modelo para identificar las piezas compatibles.

MANUAL DE USUARIO ZRT 623 W ZANUSSI

ES Manual de instrucciones 70

USER MANUAL

Frigorífico-congelador

Inhoud

Información sobre seguridad ____	70
Funcionamiento ____	72
Primer uso ____	72
Uso diario ____	72
Consejos útiles ____	73

Mantenimiento y limpieza	74
Qué hacer si...	76
Datos técnicos	78
Instalación	78
Aspectos medioambientales	81

Salvo modificaciones

Información sobre seguridad

Por su seguridad y para garantizar el funcionamiento correcto del aparato, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual del usuario, incluidos los consejos y advertencias. Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al tanto de su funcionamiento y de las características de seguridad. Conserve estas instrucciones y no olvide mantenerlas junto al aparato en caso de su desplazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan siempre de la información adecuada sobre el uso y la seguridad.

Por la seguridad de personas y bienes, siga las normas de seguridad indicadas en estas instrucciones, ya que el fabricante no se hace responsable de daños provocados por omisiones.

Seguridad de niños y personas vulnerables

- Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del electrodoméstico. No permita que los niños jueguen con el electrodoméstico.

• Mantenga los materiales de embalaje alejados de los niños. Existe riesgo de asfixia.
• Si va a desechar el aparato, extraiga el enchufe de la toma, corte el cable de conexión (tan cerca del aparato como pueda) y retire la puerta para impedir que los niños al jugar puedan sufrir descargas eléctricas o quedar atrapados en su interior.
• Si este aparato, que cuenta con juntas de puerta magnéticas, sustituirá a un aparato más antiguo con cierre de muelle (pestillo) en la puerta, cerciórese de inutilizar el cierre de muelle antes de desechar el aparato anti-

guo. Evitará así que se convierta en una trampa mortal para niños.

Instrucciones generales de seguridad

Precaución Mantenga las aberturas de ventilación sin obstrucciones.

• El aparato está diseñado para conservar los alimentos y bebidas de una vivienda normal, como se explica en este folleto de instrucciones.
• No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación.
• No utilice otros aparatos eléctricos (como máquinas de hacer helados) dentro de aparatos de refrigeración, a menos que el fabricante haya autorizado su utilización.
• No dañe el circuito refrigerante.
• El circuito refrigerante del aparato contiene isobutano (R600a). Es un gas natural con un gran nivel de compatibilidad medioambiental, aunque es inflamable.
  Durante el transporte y la instalación del aparato, cerciórese de no provocar daños al circuito de refrigerante.
  Si el circuito de refrigerante se daña:
• evite fuegos al descubierto y fuentes de encendido
• ventile bien la habitación en la que se encuentra el aparato

- Es peligroso alterar las especificaciones o intentar modificar este producto en modo alguno. Cualquier daño en el cable de alimentación puede provocar cortocircuito, incendio o descarga eléctrica.

Advertencia Los componentes eléctricos (cable de alimentación, enchufe, compresor) debe sustituirlos un técnico autorizado o personal de reparaciones profesional.

1. El cable de alimentación no se debe prolongar.
2. Compruebe que el enchufe no está aplastado ni dañado por la parte trasera del aparato. Un enchufe aplastado o dañado puede recalentarse y provocar un incendio.
3. Cerciórese de que tiene acceso al enchufe del aparato.
4. No tire del cable de alimentación.
5. Si la toma de red está floja, no introduzca el enchufe. Existe riesgo de descarga eléctrica o incendio.

6. No debe utilizar el aparato sin la cubierta de la bombilla ^25) de la iluminación interior.

7. Este aparato es pesado. Debe tener precauciones durante su desplazamiento.

8. No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas, ya que podría sufrir abrasión de la piel o quemaduras por congelación.
9. Evite la exposición prolongada del aparato a la luz solar directa.

Uso diario

• No coloque recipientes calientes sobre las piezas plásticas del aparato.
• No almacene gas ni líquido inflamable en el aparato, ya que podrían estallar.
• No coloque alimentos directamente contra la salida de aire de la pared posterior. ^26)
• Los alimentos que se descongelen no deben volver a congelarse.

• Guarde los alimentos congelados, que se adquieren ya envasados, siguiendo las instrucciones del fabricante.

• Se deben seguir estrictamente las recomendaciones del fabricante del aparato sobre el almacenamiento. Consulte las instrucciones correspondientes.

• No coloque bebidas carbonatadas o con gas en el congelador, ya que se genera presión en el recipiente, que podría estallar y dañar el aparato.
• Si se consumen polos helados retirados directamente del aparato, se pueden sufrir quemaduras causadas por el hielo.

Cuidado y limpieza

• Antes de realizar tareas de mantenimiento, apague el aparato y desconecte el enchufe de la toma de red. Si no puede acceder a la toma de red, corte el suministro eléctrico.
• No limpie el aparato con objetos metálicos.
• No utilice objetos afilados para eliminar el hielo del aparato. Utilice un raspador plástico.

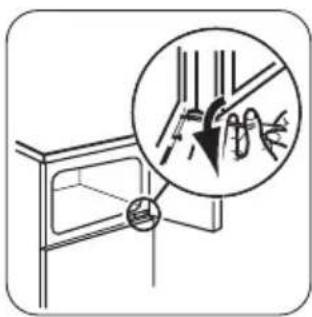

• Inspeccione habitualmente el desagüe del agua descongelada del frigorífico. Si es necesario, limpie el desagüe. Si el desagüe se bloquea, el agua se acumulará en la base del aparato.

Instalación

Importante Para realizar la conexión eléctrica, siga atentamente las instrucciones de los párrafos correspondientes.

• Desembale el aparato y compruebe que no tiene daños. No conecte el aparato si está dañado. Informe de los posibles daños de inmediato a la tienda donde lo adquirió. En ese caso, conserve el material de embalaje.
• Es recomendable esperar al menos dos horas antes de conectar el aparato, para permitir que el aceite regrese al compresor.
• El aparato debe contar con circulación de aire adecuada alrededor, ya que de lo contrario se produce recalentamiento. Para conseguir una ventilación suficiente, siga las instrucciones correspondientes a la instalación.
• Siempre que sea posible, la parte posterior del producto debe estar contra una pared, para evitar que se toquen las partes calientes (compresor, condensador) y se produzcan quemaduras.

• El aparato no debe colocarse cerca de radiadores ni de hornillas de cocina.

• Asegúrese de que es posible acceder al enchufe después de instalar el electrodoméstico.

• Realice la conexión sólo con el suministro de agua potable. ^27)

Servicio técnico

• Un electricista homologado deberá realizar las tareas que se requieran para ejecutar el servicio o mantenimiento de este electrodoméstico.
• Las reparaciones de este aparato debe realizarlas un centro de servicio técnico autorizado y sólo se deben utilizar recambios originales.

Funcionamiento

Encendido

Introduzca el enchufe en la toma.

Gire el regulador de temperatura hacia la derecha, a un ajuste intermedio.

Apagado

Para apagar el aparato, gire el regulador de temperatura hasta la posición "O".

Regulación de la temperatura

La temperatura se regula automáticamente.

Para utilizar el aparato, proceda de la manera siguiente:

• Gire el regulador de temperatura hacia ajustes más bajos para obtener el frío mínimo.
• Gire el regulador de temperatura hacia ajustes más altos para obtener el frío máximo.

Lo más conveniente es ajustar la temperatura en una posición intermedia.

Primer uso

Limpieza de las partes internas

Antes del empleo limpiar todas las partes internas con agua tibia y jabón neutro, a fin de eliminar el característico olor de nuevo y secarlas luego cuidadosamente.

Uso diario

Congelación de alimentos frescos

El compartimento congelador está ideado para la congelación de alimentos frescos y para la conservación a largo plazo de alimentos congelados y ultracongelados.

27) Si está prevista una conexión de agua

Protección del medio ambiente

Este aparato no contiene gases perjudiciales para la capa de ozono, ni en el circuito de refrigerante ni en los materiales aislantes. El aparato no se debe desechar junto con los residuos urbanos. La espuma aislante contiene gases inflamables: el aparato se debe desechar de acuerdo con la normativa vigente, que puede solicitar a las autoridades locales. No dañe la unidad de refrigeración, en especial la parte trasera, cerca del intercambiador de calor. Los materiales de este aparato marcados con el símbolo son reciclables.

Sin embargo, el ajuste exacto debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:

• la temperatura ambiente
• la frecuencia con que se abre la puerta
• la cantidad de alimentos guardados
• la ubicación del aparato.

Importante Si la temperatura ambiente es elevada o el aparato está totalmente lleno y se ha ajustado a las temperaturas más bajas, puede mantenerse en marcha de manera continua provocando la formación de escarcha en la pared posterior. En tal caso, el mando debe colocarse a temperatura más elevada para permitir la descongelación automática y reducir así el consumo energético.

Importante No emplear detergentes o polvos abrasivos que podrían dañar las superficies.

Para congelar alimentos frescos no es necesario cambiar el ajuste intermedio.

Sin embargo, para lograr una congelación más rápida, gire el regulador de temperatura a un ajuste más alto para obtener el frío máximo.

Importante En esa situación, la temperatura del compartimento frigorífico puede descender por debajo de 0 °C. En ese caso, sitúe el regulador de temperatura en un ajuste menos frío.

Almacenamiento de alimentos congelados

Al poner en marcha el aparato por primera vez o después de un periodo sin uso, déjelo en marcha al menos durante 2 horas con un ajuste alto antes de colocar los productos en el compartimento.

Importante En caso de producirse una descongelación accidental, por ejemplo, por un corte del suministro eléctrico, si la interrupción ha sido más prolongada que el valor indicado en la tabla de características técnicas bajo "tiempo de elevación", los alimentos descongelados deben consumirse cuanto antes o cocinarlos de inmediato y volverlos a congelar (después de que se hayan enfriado).

Descongelación

Los alimentos ultracongelados o congelados, antes de utilizarlos, se pueden descongelar en el compartimento frigorífico o a temperatura ambiente, dependiendo del tiempo de que se disponga.

Es posible incluso cocinar piezas pequeñas congeladas, tomadas directamente del congelador; en tal caso, el tiempo de cocción será más prolongado.

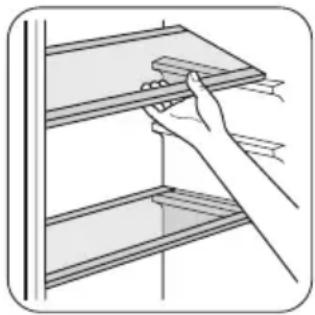

Estantes móviles

Las paredes del frigorífico cuentan con guías para colocar los estantes del modo que se prefiera.

Es necesario levantar algunos estantes por el borde trasero para poder extraerlos.

Sonidos de funcionamiento normal

• Es posible que oiga un gorgoteo o un burbujeo cuando el refrigerante se bombea por el serpentín o los tubos. Esto es correcto.
• Cuando está en marcha, el compresor bombea el refrigerante a través de todo el circuito y emite un zumbido o un sonido intermitente. Esto es correcto.

Importante No coloque el estante de vidrio por encima del cajón de verduras para no impedir la circulación correcta del aire.

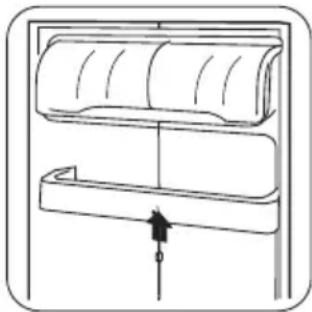

Colocación de los estantes de la puerta

Para poder guardar alimentos de distintos tamaños, los estantes de la puerta se pueden colocar a diferentes alturas.

eleve paulatinamente el estante en la dirección de las flechas hasta retirarlo del soporte y colóquelo en la posición que desee.

• La dilatación térmica puede causar una serie de crujidos repentinos. Se trata de un fenómeno físico natural y no peligroso. Esto es correcto.
• Cuando el compresor se activa o desactiva, el regulador de temperatura emite un chasquido débil. Esto es correcto.

Consejos para ahorrar energía

• No abra la puerta con frecuencia ni la deje abierta más tiempo del estrictamente necesario.
• Si la temperatura ambiente es elevada, la temperatura del aparato se ha ajustado en los valores más altos y está totalmente lleno, el compresor podría funcionar de manera continua, provocando la formación de escarcha o hielo en el evaporador. Si esto sucede, gire el regulador de temperatura a valores inferiores para permitir la descongelación automática y ahorrar en el consumo eléctrico.

Consejos para la refrigeración de alimentos frescos

Para obtener los mejores resultados:

• no guarde en el frigorífico alimentos calientes ni líquidos en evaporación;
• cubra o envuelva los alimentos, en especial si tienen sabores fuertes;
• coloque los alimentos de modo que el aire pueda circular libremente entre ellos.

Consejos para la refrigeración

Consejos útiles:

Carne (de todo tipo): guárdela en bolsas de plástico y colóquela en el estante de vidrio, sobre el cajón de las verduras.

Por razones de seguridad, guárdela de ese modo durante uno o dos días, como máximo.

Alimentos cocinados, platos fríos, etc.: los debe cubrir y puede colocarlos en cualquiera de los estantes.

Frutas y verduras: se deben limpiar a conciencia y colocar en los cajones especiales suministrados a tal efecto.

Mantequilla y queso: colóquelos en recipientes herméticos especiales o envueltos en papel de aluminio o en bolsas de plástico, para excluir tanto aire como sea posible.

Botellas de leche: deben tener tapa y se colocarán en el estante para botellas de la puerta.

Los plátanos, las patatas, las cebollas y los ajos, si no están empaquetados, no deben guardarse en el frigorífico.

Consejos sobre la congelación

Estos consejos son importantes para poder aprovechar al máximo el proceso de congelación:

• la cantidad máxima de alimentos que puede congelarse en 24 horas se muestra en la placa de datos técnicos;
• el proceso de congelación requiere 24 horas. Durante ese periodo no deben añadirse otros alimentos para congelación;
• congele sólo productos alimenticios de máxima calidad, frescos y perfectamente limpios;
• prepare los alimentos en porciones pequeñas para que se congelen de manera rápida y total, así como para poder descongelar posteriormente sólo las cantidades necesarias;
• envuelva los alimentos en papel de aluminio o polietileno y compruebe que los envoltorios quedan herméticamente cerrados;
• no permita que alimentos frescos y sin congelar entren en contacto con alimentos ya congelados, para evitar el aumento de temperatura de los segundos;
• los alimentos magros se congelan mejor que los grasos; la sal reduce el tiempo de almacenamiento de los alimentos;
• el hielo, si se consume inmediatamente después de retirarlo del compartimento congelador, puede provocar quemaduras por congelación en la piel;
• es recomendable etiquetar cada paquete con la fecha de congelación para controlar el tiempo que permanecen almacenados.

Consejos para el almacenamiento de alimentos congelados

Para obtener el máximo rendimiento de este aparato, deberá:

• comprobar que el comerciante ha mantenido los productos congelados correctamente almacenados;
• procurar que los alimentos congelados pasen de la tienda al congelador en el menor tiempo posible;
• evitar la apertura frecuente de la puerta o dejarla abierta más del tiempo estrictamente necesario.
• Una vez descongelados, los alimentos se deterioran con rapidez y no pueden congelarse otra vez.
• No supere el tiempo de almacenamiento indicado por el fabricante de los alimentos.

Mantenimiento y limpieza

Precaución Antes de realizar tareas de mantenimiento, desenchufe el aparato.

Este equipo contiene hidrocarburos en la unidad de refrigeración; por tanto, el mantenimiento y la recarga deben estar a cargo exclusivamente de técnicos autorizados.

Limpieza periódica

El equipo debe limpiarse de manera habitual:

• limpie el interior y los accesorios con agua templada y un jabón neutro.
• revise periódicamente las juntas de la puerta y límpielas para mantenerlas limpias y sin restos.
• aclare y seque a fondo.

Importante No mueva, dañe ni tire de los conductos o cables del interior del armario.

No utilice detergentes, polvos abrasivos, productos de limpieza perfumados ni cera para limpiar el interior, ya que dañarán la superficie y dejarán un fuerte olor.

Limpie el condensador (rejilla negra) y el compresor de la parte posterior del aparato con un cepillo o un aspirador. Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico.

Importante Tenga cuidado de no dañar el sistema de refrigeración.

Muchas marcas de limpiadores de superficies de cocina contienen químicos que pueden atacar o dañar los plásticos del aparato. Por tal razón, se recomienda que el exterior del aparato se limpie sólo con agua templada a la que se añadirá un poco de líquido lavavajillas.

Después de la limpieza, vuelva a conectar el aparato a la toma de red.

Descongelación del frigorífico

La escarcha se elimina automáticamente del evaporador del frigorífico cada vez que se detiene el compresor, durante el funcionamiento normal. El agua de la descongelación se descarga hacia un recipiente especial situado en la parte posterior del aparato, sobre el motor compresor, donde se evapora.

Es importante limpiar periódicamente el orificio de salida del agua de descongelación situado en la mitad del canal del compartimento frigorífico para evitar que el agua desborde y caiga sobre los alimentos del interior. Utilice el limpiador especial suministrado, que hallará ya colocado en el orificio de desagüe.

Descongelación del congelador

Siempre se forma un poco de escarcha en los es-tantes del congelador y en torno al compartimento superior.

Importante Descongele el congelador sólo cuando la capa de escarcha alcance un grosor de unos 3 a 5 mm.

Para eliminar la escarcha, siga estos pasos:

1. Apague el aparato.
2. Retire los alimentos congelados, envuélvalos en varias hojas de papel periódico y colóquelos en un sitio fresco.
3. Deje la puerta abierta.
4. Cuando finalice la descongelación, seque bien el interior y vuelva a colocar el tapón.
5. Encienda el aparato.
6. Ajuste el regulador de temperatura para obtener el máximo frío y haga funcionar el aparato durante dos o tres horas con dicho ajuste.
7. Vuelva a introducir los alimentos que retiró previamente.

Importante No utilice herramientas metálicas afiladas para raspar la escarcha del evaporador, ya que podría dañarlo. No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de derretimiento del hielo, excepto los recomendados por el fabricante. La elevación de la temperatura de los paquetes de alimentos congelados, durante la descongelación, puede acortar la duración de su almacenamiento.

Periodos sin funcionamiento

Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

• desconecte el aparato de la red eléctrica;

• extraiga todos los alimentos;

• descongele ^28 y limpie el aparato y todos los accesorios;

• deje la puerta(s) entreabierta para prevenir olores desagradables.

Si va a mantener el armario en marcha, solicite a alguien que lo inspeccione de vez en cuando para evitar que los alimentos se echen a perder en caso de un corte de energía.

Qué hacer si...

Advertencia Desenchufe el aparato antes de realizar cualquier reparación.

Las reparaciones que no figuran en este manual sólo pueden ser llevadas a cabo por un técnico profesional homologado.

Importante Durante el funcionamiento normal del aparato suelen producirse ciertos ruidos (compresor, circulación del refrigerante).

Problema Causa posible Solución
El aparato hace ruido El aparato no está bien apoyado en el suelo		Compruebe que los soportes del aparato descansan sobre una superficie es-table (las cuatro patas deben estar bien apoyadas en el suelo)
El aparato no funciona. La bombilla no funciona.	El aparato está apagado. Encienda el aparato.
El aparato no está bien enchufado a la toma de corriente.		Enchufe el aparato correctamente a la toma de corriente.
El aparato no recibe corriente. No hay voltaje en la toma de corriente.		Enchufe otro aparato eléctrico a la toma de corriente.Llame a un electricista homologado.
La bombilla no funciona.	La bombilla está en modo de espera.	Cierre y abra la puerta.
	La bombilla está defectuosa.	Consulte "Cambio de la bombilla".
El compresor funciona continua-mente.	El ajuste de temperatura no es correcto.	Seleccione una temperatura más alta.
	La puerta no está bien cerrada.	Consulte "Cierre de la puerta".
La puerta se ha abierto con excesiva frecuencia.		No mantenga la puerta abierta más tiempo del necesario.
La temperatura del producto es dema-siado alta.		Deje que la temperatura del producto descienda a la temperatura ambiente antes de guardarlo.
La temperatura ambiente es demasia-do alta.		Reduzca la temperatura ambiente.
El agua fluye por la placa posteri-rior del frigorífico.	Durante el proceso de descongelación automática, la escarcha se derrite en la placa posterior.	Esto es correcto.
El agua fluye por el interior del frigorífico.	La salida de agua está obstruida. Limpie la salida de agua.

28) Si está previsto.

Problema Causa posible Solución
Los productos impiden que el agua	fluya al colector de agua.	Compruebe que los productos no tocan la placa posterior.
El agua fluye hacia el suelo. El agua	de la descongelación no fluye hacia la bandeja de evaporación situada sobre el compresor.	Fije la salida de agua de descongelación a la bandeja de evaporación.
La temperatura del aparato es muy baja.	El ajuste de temperatura no es correcto.	Seleccione una temperatura más alta.
La temperatura del aparato es demasiado alta.	El ajuste de temperatura no es correcto.	Seleccione una temperatura más fría.
	La puerta no está bien cerrada.	Consulte "Cierre de la puerta".
La temperatura del producto es demasiado alta.		Deje que la temperatura del producto descienda a la temperatura ambiente antes de guardarlo.
Se han almacenado muchos productos a la vez.		Guarde menos productos al mismo tiempo.
La temperatura del frigorífico es demasiado alta.	No hay circulación de aire frío en el aparato.	Compruebe que el aire frío puede circular libremente en el aparato.
La temperatura del congelador es demasiado alta.	Los productos están demasiado próximos entre sí.	Guarde los productos de modo que haya circulación de aire frío entre ellos.
Hay demasiada escarcha. Los alimentos no están bien envueltos.		Envuelva bien los alimentos.
	La puerta no está bien cerrada.	Consulte "Cierre de la puerta".
El ajuste de temperatura no es correcto.		Seleccione una temperatura más alta.

Cambio de la bombilla

Si debe cambiar la bombilla, siga estos pasos:

1. Interrumpa el circuito del electrodoméstico.
2. Desatornille el tornillo de seguridad de la cubierta de la bombilla.
3. Desenganche la pieza móvil presionándola como se muestra en la figura.
4. Cambie la bombilla por otra de la misma potencia (la potencia máxima se indica en la cubierta de la bombilla)
5. Fije la cubierta de la bombilla en su posición.
6. Atornille el tornillo de seguridad de la cubierta de la bombilla.
7. Vuelva a conectar el aparato.
8. Abra la puerta y compruebe que se enciende la luz.

1. Limpie las juntas de la puerta.
2. Si es necesario, ajuste la puerta. Consulte "Instalación".
3. Si es necesario, cambie las juntas de puerta defectuosas. Contacte al Centro de servicio técnico.

Dimensiones
Altura 1404 mm
Anchura 545 mm
Fondo 604 mm
Tiempo de elevación 19 h

La información técnica se encuentra en la placa de datos técnicos en el lado interior izquierdo del aparato y en la etiqueta de energía.

Instalación

Precaución Lea atentamente la "información de seguridad" para garantizar su propia seguridad y el correcto funcionamiento del electrodoméstico antes de instalar el electrodoméstico.

Colocación

Instale el aparato en un punto en el que la temperatura ambiente se corresponda con la clase climática indicada en la placa de datos técnicos del aparato:

Clase climática	Temperatura ambiente
SN +10°C a + 32°C
N +16°C a + 32°C
ST +16°C a + 38°C
T +16°C a + 43°C

Piezas de separación traseras

En la bolsa de la documentación hay dos separadores que deben colocarse como se indica en la figura.

1. Coloque los separadores en los orificios. Cerciórese de situar la flecha (A) en la posición que se muestra en la figura.
2. Gire los separadores 45° a la izquierda, hasta que encajen en su posición.

Nivelado

Al colocar el aparato compruebe que queda nivelado. Esto se puede conseguir utilizando las dos patas ajustables de la parte inferior delantera.

Instale el aparato alejado de fuentes de calor, como radiadores, calderas, luz solar directa, etc. Asegúrese también de que el aire puede circular sin obstáculos por la parte trasera del armario. Para garantizar el mejor rendimiento, si el aparato se coloca debajo de un mueble de cocina colgado en la pared, deje una distancia mínima de 100 mm entre la parte superior del aparato y el mueble de pared. No obstante, lo ideal sería que el aparato no fuera debajo de ningún mueble colgado en la pared. La base del aparato va provista de una o varias patas ajustables para garantizar un nivelado correcto del mismo. Si el aparato se sitúa en esquina con las bisagras hacia la pared, deje una distancia mínima de 10 mm entre la pared y el mueble de modo que la puerta se pueda abrir lo suficiente para retirar los estantes sin dificultad.

Cambio del sentido de apertura de las puertas

Importante Los procedimientos que se indican a continuación requieren la ayuda de otra persona que sujete bien las puertas del aparato durante todo el proceso.

Advertencia

Puede que en algún momento sea necesario desenchufar el aparato de la toma de corriente; por lo tanto, el enchufe debe quedar accesible tras la instalación del aparato.

Para cambiar el sentido de apertura de las puertas, siga estos pasos:

1. Desconecte el enchufe de la toma de red.
2. Abra la puerta del con- gelador. Afloje la bisagra.

1. Extraiga las puertas; para ello, tire de ellas ligera-mente y retire la bisagra.

1. En el lado opuesto, extraiga las tapas de los orificios.

1. Desatornille las dos patas ajustables y los tornillos de la bisagra inferior de la puerta. Extraiga la bisagra inferior de la puerta e instálela en el lado contrario.

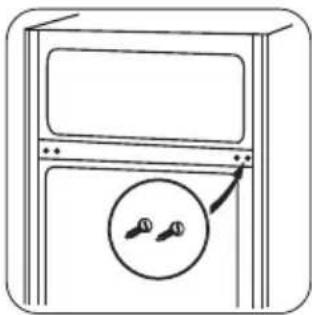

1. Desatornille el tornillo inferior extremo e instálelo en el lado contrario.

1. Desatornille el pasador de sujeción de la puerta superior.

1. Atornille el pasador en el otro lado.

1. Coloque las puertas en los pasadores e instálelas. Instale la bisagra.

1. En el lado opuesto, instale las tapas de los orificios suministradas en la bolsa de accesorios.

2. Apriete la bisagra. Compruebe que las puertas están alineadas.

3. Retire e instale la manilla ^1)

4. Coloque el aparato en su lugar, nivélelo y espere al menos cuatro horas antes de enchufarlo a la corriente.

1) Si está previsto

Finalmente, compruebe que:

• Todos los tornillos están apretados.
• La puerta abre y cierra correctamente.

Es posible que la junta no encaje a la perfección en el mueble si la temperatura ambiente es baja (es decir, en invierno). En tal caso, espere hasta que la junta se fije al mueble de forma natural.

Si prefiere no realizar los procedimientos anteriores, póngase en contacto con el Centro de servicio técnico más próximo. El personal del Centro de servicio técnico cambiará el sentido de apertura de las puertas con gastos a su cargo.

Conexión eléctrica

Antes de conectar el aparato, compruebe que el voltaje y la frecuencia que aparecen en la placa de datos técnicos se corresponden con el suministro de la vivienda.

El aparato debe tener conexión a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional.

El fabricante rechaza toda responsabilidad si no se toman las precauciones antes indicadas.

Este aparato es conforme con las directivas de la CEE.

Aspectos medioambientales

El símbolo ¿que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su

reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Para comprar accesorios, consumibles y recambios en nuestra tienda online, por favor visite nuestro site: www.zanussi.es
