RCA902N - Detector de movimiento HONEYWELL - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato RCA902N HONEYWELL en formato PDF.
| Tipo de producto | Detector de movimientos |
| Marca | Honeywell |
| Modelo | RCA902N |
| Categoría | Detector de presencia interior |
| Dimensiones (L x A x P) | 10 cm x 8 cm x 5 cm |
| Peso | 100 g |
| Alimentación | Pila 9V (no incluida) |
| Alcance de detección | 12 metros |
| Ángulo de detección | 120 grados |
| Tecnología de detección | Infrarrojo pasivo (PIR) |
| Función anti-falsa alarma | Compensación térmica e inmunidad a animales |
| Indicadores luminosos | LED de detección y alarma |
| Instalación | De pared, fijaciones incluidas |
| Material | Plástico ABS |
| Color | Blanco |
| Temperatura de funcionamiento | -10 °C a 50 °C |
| Índice de protección | IP20 (interior seco) |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco |
| Seguridad | No obstruir la lente; no exponer a fuentes de calor |
| Piezas de repuesto y reparabilidad | No hay piezas de repuesto disponibles; aparato no reparable |
| Información general | Uso en interiores únicamente |
Preguntas frecuentes - RCA902N HONEYWELL
Preguntas de los usuarios sobre RCA902N HONEYWELL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Detector de movimiento en formato PDF gratis! Encuentra tus instrucciones RCA902N - HONEYWELL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. RCA902N de la marca HONEYWELL.
MANUAL DE USUARIO RCA902N HONEYWELL
Detector de movimiento inalámbrico
Honeywell
Instrucciones de Instalación
Instrucciones de Instalación
Índice
Verificación del contenido del paquete....55
Seguridad....55
Alcance del dispositivo ....56
Cómo instalar el detector de movimiento....57
Prueba de funcionamiento del detector de movimiento....61
Cómo conectar el detector a una campanilla o a un receptor de conmutación....63
Procedimientos de programación 64
Cómo cubrir la ventanilla del detector de movimiento....65
Instrucciones para el funcionamiento....66
Indicación de batería baja del detector de movimiento 69
Solución de problemas ....70
Mantenimiento....73
Especificaciones....74
Desecho y reciclado....75
Declaración....75
Garantía....75
69-2157EFS-05 52
RCA902A
Introducción
El detector de movimiento funciona con campanillas portátiles decorativas y de primera con compatibilidad E para proporcionar una advertencia audible cuando se detecta movimiento. También puede controlar la iluminación cuando se utiliza con un receptor de conmutación inalámbrico. Es posible que no esté disponible en todos los mercados. Se puede colocar un sensor nocturno incorporado para evitar que el movimiento active la luz durante el día o, en caso de que el detector funcione con una campanilla, evitará que el movimiento active la campanilla durante la noche. El detector de movimiento se puede instalar al aire libre.
53 69-2157EFS-05
69-2157EFS_C.indd 53 9/22/2008 11:54:13 AM
Instrucciones de Instalación
¡Sin cables! No hay conexiones de cableado físicas entre el detector de movimiento y el receptor, o la campanilla. El sistema utiliza tecnología de radiotransmisión para proporcionar el enlace que agiliza aún más la instalación y permite ubicar el detector de movimiento en forma remota en la posición más adecuada para el área que se está controlando. Para evitar que haya interferencia de otros dispositivos, el detector de movimiento se codifica con un código único de identificación que el receptor o la campanilla pueden memorizar con facilidad.
El detector de movimiento es compatible con campanillas portátiles decorativas y de primera con el símbolo de compatibilidad “E”. También es compatible con el receptor de conmutación inalámbrico para controlar la iluminación. Disponible en algunos mercados.
69-2157EFS-05 54
Verificación del contenido del paquete
- Detector de movimiento
• Manual de instrucciones
El paquete de fijación incluye:
- 2 cortinas para insertar en la ranura para cubrir la ventanilla del detector de movimiento
- 2 tornillos de fijación y enchufes de pared de plástico
También necesitará:
- Una batería alcalina de 9V PP3 (6LR61)
Herramientas necesarias:
• Destornillador Phillips No. 2
- Destornillador de hoja plana de 3 mm
- Taladro
- Broca para taladro de mampostería de 6 mm
Seguridad
Siempre siga las recomendaciones del fabricante cuando utilice herramientas eléctricas, peldaños, escaleras, etc. y utilice equipo protector adecuado (por ej.: gafas de seguridad) cuando taladre agujeros, etc.
Antes de taladrar agujeros en las paredes, revise si existen cables de electricidad y tuberías de agua ocultos. El uso de un localizador de cables/tuberías puede ser aconsejable si tiene dudas.
No intente instalar ni programar este producto si está mojado o si llueve.
Las baterías (el paquete de baterías o las baterías instaladas) no deben exponerse al calor excesivo tal como el de la luz solar, el fuego o semejante; Peligro de daños si la batería se reemplaza incorrectamente.
Reemplazo sólo con el mismo tipo u otro equivalente.
55 69-2157EFS-05
Instrucciones de Instalación
Alcance del dispositivo
El alcance indicado del sistema se mide en condiciones ideales. Cualquier barrera (por ej.: paredes/techos, ventanas de UPVC de aluminio reforzadas y partes metálicas de las estructuras de la casa, etc.) entre el detector y el receptor disminuirá el alcance de radiotransmisión efectivo en un porcentaje que dependerá de la construcción y de la cantidad de barreras que haya entre el detector y el receptor.
En casos extremos en los que hay barreras metálicas, la señal se puede bloquear por completo.
Mientras que la mayoría de las instalaciones no se ven perjudicadas, es posible que deba probar un poco para descubrir cuál es la mejor ubicación para el detector y la unidad receptora.
69-2157EFS-05 56
Cómo instalar el detector de movimiento
Cómo colocar el detector de movimiento
- Coloque el detector dentro del alcance del receptor teniendo en cuenta cualquier disminución en el alcance máximo (el alcance depende de los tipos de receptores utilizados) provocada por cualquier objeto que haya en el medio. Evite colocar la unidad sobre o cerca de objetos metálicos grandes.
- La altura recomendada para colocar el detector es de 8 pies (2,4 m). A esta altura, el detector de movimiento tendrá un alcance de aproximadamente 40 pies (12,2 m). Al colocar el detector a mayor altura, el alcance de detección aumentará pero el detector será menos sensible al movimiento en el alcance extremo y también es posible que no pueda detectar movimiento muy cercano. Si inclina el cabezal del detector hacia arriba o hacia abajo obtendrá el mismo resultado.
- Coloque el detector sobre una superficie firme y estable donde el trayecto lógico de cualquier persona atravesaría el patrón de detección. El detector es más sensible al movimiento a través de su patrón de detección que al movimiento dirigido directamente hacia él.
57 69-2157EFS-05
Instrucciones de Instalación
- Evite colocar el detector en un área de detección donde haya fuentes de calor (por ej.: los orificios de ventilación de la calefacción o de la secadora, etc.). También evite las superficies muy reflectantes o ramas colgantes en el área de detección ya que pueden provocar una activación falsa en determinadas condiciones climáticas.
69-2157EFS-05 58
69-2157EFS_C.indd 58 9/22/2008 11:54:14 AM

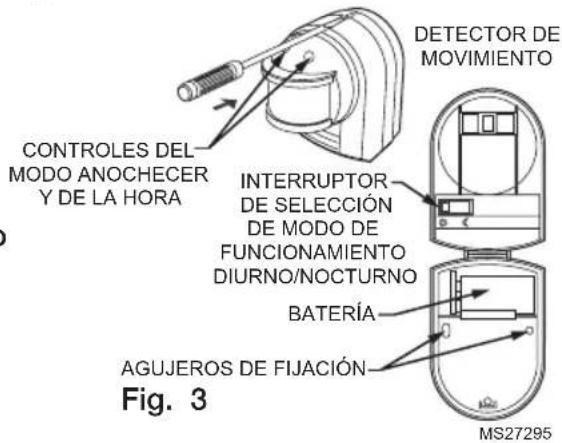

Cómo instalar el detector de movimiento
NOTA: antes de fijar la unidad del detector de movimiento a la superficie de montaje, es aconsejable verificar si el sistema funciona correctamente (es decir, que el detector y el receptor estén dentro del alcance de radiotransmisión uno del otro). Para verificar esto, haga funcionar durante un tiempo el detector de movimiento en la ubicación elegida.
- Para abrir el detector, inserte un destornillador de hoja plana dentro de la ranura en la base de la unidad y presione suavemente para liberar el enganche y permitir que la cubierta frontal se abra.
- Configure el interruptor de funcionamiento diurno/nocturno según lo desee: para que el detector funcione con campanilla o con receptor de conmutación. Para que funcione con campanilla, configure el interruptor en funcionamiento diurno. Para que funcione con receptor de conmutación, configure el interruptor en fur
59 69-2157EFS-05
Instrucciones de Instalación
NOTA: el detector se puede configurar para que funcione ya sea con campanilla o con receptor de conmutación en modo diurno o nocturno. No funciona con ambos.
- Marque la posición de los agujeros de fijación y realice dos agujeros de 6 mm. Luego inserte los enchufes de pared (incluidos). Si fija el detector a una superficie no sólida o de madera, los enchufes de pared no serán necesarios y solo necesitará un pequeño agujero guía.
- Enganche una batería alcalina de 9V PP3 (6LR61) al conector y colóquela en su soporte.
NOTA: cuando la batería esté conectada, el LED detrás del lente del detector destel- lará continuamente o permanecerá en ON "encendido"
mientras se completa el ciclo de calentamiento del detector. La unidad no funcionará normalmente hasta que el LED deje de destellar.
- Coloque la unidad en la pared y luego cierre la cubierta. Asegúrese de escuchar un clic cuando la esté cerrando completamente.
- Regule el cabezal del sensor para que apunte aproximadamente en la dirección deseada.
69-2157EFS-05 60
Prueba de funcionamiento del detector de movimiento
IMPORTANTE: antes de comenzar la prueba de funcionamiento, asegúrese de que el indicador LED detrás del lente del detector no esté destellando continuamente. Si lo está, espere hasta que se haya completado el ciclo de calentamiento del detector y el LED haya dejado de destellar.
Configure el detector para realizar la prueba de funcionamiento, según el modo de funcionamiento diurno o nocturno seleccionado, de la siguiente manera:
1) Configure el control de HORA en sentido totalmente antihorario hasta la posición
mínima.
2) Si el detector está configurado en funcionamiento DIURNO (para utilizar con una campanilla), regule el control del MODO ANOCHECER en sentido totalmente antihorario hasta la posición mínima. Si el detector está configurado en funcionamiento
NOCTURNO (para utilizar con iluminación), regule el control del MODO ANOCHECER en sentido totalmente horario hasta la posición máxima.
POSICIÓN DEL CONTROL DEL MODO ANOCHECER PARA FUNCIONAMIENTO NOCTURNO
Fig. 5
ONTROL LA HORA
MS27297
61 69-2157EFS-05
Instrucciones de Instalación
Camine lentamente a través del área de detección a aproximadamente 15 pies (4,6 m) de la unidad. Cuando cruce la zona de detección y se detecte su movimiento, un pequeño indicador rojo detrás del lente se iluminará durante unos pocos segundos. Permanezca quieto hasta que el indicador se apague después de algunos segundos. Continúe moviéndose en diferentes distancias y ángulos con respecto a la unidad y deténgase cada vez que el indicador se ilumine hasta que haya determinado el área de detección. Si ya se conectó el detector al receptor de conmutación o a la campanilla cuando se realiza la prueba de funcionamiento, las luces se iluminarán durante aproximadamente 5 segundos, o bien, la campanilla sonará cada vez que se detecte algún movimiento.
Regule la posición del cabezal del detector para lograr el área de detección deseada según sea necesario. Colocar el cabezal del detector en un ángulo hacia abajo disminuirá el alcance y dará como resultado un área de cobertura más pequeña. Colocar el cabezal en un ángulo hacia arriba aumentará el alcance y dará como resultado un área de cobertura más amplia. Si es necesario, se puede reducir el área de detección cubriendo la ventanilla de detección (ver la pagina 65).
Fig. 6
69-2157EFS-05 62
Cómo conectar el detector a una campanilla o a un receptor de conmutación
El detector tiene un código único de identificación que evita que haya una interferencia imprevista y no deseada de otros productos que estén funcionando en el área. Para que el movimiento detectado active las luces o la campanilla, es necesario que el receptor de conmutación o la unidad de la campanilla memoricen este código.
Detector de movimiento en modo de memorización
Para permitir que la campanilla memorice la identidad del detector:
- Presione el botón de programación ● y manténgalo presionado. Cada ícono se iluminará uno por uno. Cuando el ícono que desea se ilumine, suelte el botón.
- Mientras esté iluminado el ícono que seleccionó, accione el detector. La campanilla sonará. El ícono destellará.
63 69-2157EFS-05
Instrucciones de Instalación
Procedimiento de desprogramación
Si desea retirar un detector de la memoria de la campanilla:
- Presione el botón de programación ● y manténgalo presionado. Cada ícono se iluminará uno por uno. Cuando el ícono asociado con el detector que desea desprogramar se ilumine, suelte el botón.
- Presione y mantenga presionados los botones ● e ⌘ hasta que escuche un "tono".
Consulte el manual de instrucciones que se incluye con el receptor de conmutación o la campanilla para conocer el procedimiento para hacerlo. En el momento indicado, tendrá que caminar frente al detector para que detecte su movimiento y se active.
69-2157EFS-05 64
RCA902A

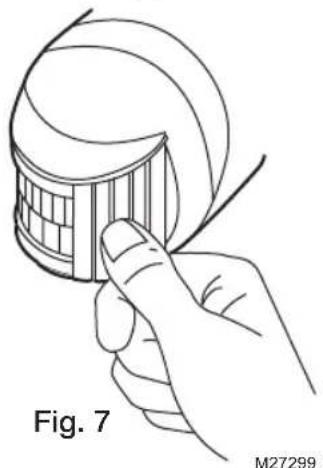

Cómo cubrir la ventanilla del detector de movimiento
Para evitar que se detecte movimiento en áreas no deseadas o para amparar arbus- tos, etc., que podrían generar una activación falsa por el viento, se puede reducir el área de detección cubriendo secciones del lente con la cortina para cubrir ventanillas que se incluye o con cinta aisladora. Para saber cuánto se necesita cubrir, primero
oscurezca el lente del detector con la cinta aisladora y cubra el lente cada vez más hasta lograr el área de detección necesaria. La mitad superior del lente del detector de movimiento se ocupa de la detección de largo alcance y la mitad inferior, de la de alcance corto. Luego, simplemente corte un trozo de cortina plástica para cubrir ventanillas para cubrir la misma área que cubre la cinta. Retire la cinta del lente (asegúrese de quitar los restos de pegamento) y enganche la cortina para cubrir ventanillas que cortó en la ranura de la ventanilla.
Otra posibilidad es que se vuelva a colocar el detector en un sitio más adecuado.
Instrucciones de Instalación
Instrucciones para el funcionamiento
Cómo configurar el detector en funcionamiento DIURNO automático con una campanilla:
Una vez que haya completado el procedimiento de la “prueba de funcionamiento”, puede configurar la unidad en funcionamiento automático de la siguiente manera:
1) Configure el control de la HORA en sentido totalmente antihorario hasta la posición mínima.
El control del MODO ANOCHECER determina lo claro que debe estar antes de que el movimiento detectado active la campanilla y se puede configurar de la siguiente manera:
2) Coloque la perilla del control del MODO ANOCHECER en la posición y espere hasta que caiga la noche.
3) Cuando el nivel de luz ambiental alcance el nivel en el que desea que la campanilla deje de sonar por un movimiento detectado, LENTAMENTE gire el control en sentido horario, hacia la marca hasta que el movimiento ya no haga que la campanilla suene. Deje el control en esta posición.
69-2157EFS-05 66
RCA902A
4) El detector comenzará a funcionar aproximadamente en el mismo nivel de luz todos los días. Observe el funcionamiento de la unidad durante varios días para asegurarse de que esté configurada según se requiera y regúlela si es necesario. Si la unidad deja de activarse demasiado temprano (es decir, cuando está demasiado claro), gire un poco el control hacia la marca ). Si la unidad deja de activarse demasiado tarde (es decir, cuando está demasiado oscuro), gire un poco el control hacia la marca
Cómo configurar el detector en funcionamiento NOCTURNO automático con un receptor de conmutación:
Una vez que haya completado el procedimiento de la “prueba de funcionamiento”, puede configurar la unidad en funcionamiento automático de la siguiente manera:
1) El control de la HORA determina por cuánto tiempo permanece iluminada la unidad después de que se activa y una vez que cesa el movimiento, y se puede regular entre aproximadamente 5 segundos (posición -) y 20 minutos (posición +). Gire el control para configurar la HORA hasta aproximadamente la posición deseada.
67 69-2157EFS-05
Instrucciones de Instalación
El control del MODO ANOCHECER determina lo oscuro que debe estar antes de que el movimiento detectado active las luces controladas y se puede configurar de la siguiente manera:
2) Coloque la perilla del control del MODO ANOCHECER en la posición y espere hasta que caiga la noche.
3) Cuando el nivel de luz ambiental alcance el nivel en el que desea que las luces se enciendan (es decir, al anohecer), LENTAMENTE gire el control en sentido horario, hacia la marca hasta que el movimiento haga que las luces se enciendan. Deje el control en esta posición.
4) El detector de movimiento comenzará a funcionar aproximadamente en el mismo nivel de oscuridad todas las noches. Observe el funcionamiento de la unidad durante varias noches para asegurarse de que esté configurada según se requiera y regúlela si es necesario. Si la unidad se activa demasiado temprano (es decir, cuando está demasiado claro), gire un poco el control hacia la marca 🚗. Si la unidad se activa demasiado tarde (es decir, cuando está demasiado oscuro), gire un poco el control hacia la marca 🖼️.
69-2157EFS-05 68
RCA902A
Indicación de batería baja del detector de movimiento
La batería de 9V debe hacer funcionar el detector durante aproximadamente 12 meses, según la cantidad de activaciones por día y el efecto de las bajas temperaturas. Cuando la vida útil de la batería esté a punto de agotarse (alrededor de 30 días antes de que comience a fallar), un LED rojo detrás del detector indicará el estado de batería baja destellando 5 veces después de que se detecte un movimiento. Debe cambiar la batería del detector tan pronto como vea la señal de batería baja o si el detector deja de funcionar del todo.
Prueba:
Se puede probar el sistema colocando el detector en modo Prueba de funcionamiento (ver “Prueba de funcionamiento del detector de movimiento”).
69 69-2157EFS-05
69-2157EFS_C.indd 69 9/22/2008 11:54:19 AM
Instrucciones de Instalación
Solución de problemas
Si su sistema inalámbrico no funciona correctamente, lleve a cabo las pruebas correspondientes que se incluyen a continuación. También consulte la guía para la solución de problemas en el manual de la campanilla o del receptor de conmutación.
El detector de movimiento no detecta movimiento...
- Verifique que la batería del detector no se haya agotado.
- La detección está mal configurada.
El detector de movimiento no activa la campanilla...
- Verifique que la batería del detector no se haya agotado.
- Asegúrese de utilizar baterías nuevas.
- Verifique que el sonido en la campanilla esté en ON "encendido".
- Verifique que el receptor haya memorizado correctamente el código de identificación del detector siguiendo el procedimiento de prueba. Si es necesario, reinicie el receptor y haga que vuelva a memorizar el código.
El detector de movimiento activa la campanilla durante la noche pero no durante el día...
- Verifique que el interruptor de funcionamiento del detector esté en la posición del modo DIURNO.
El detector de movimiento activa la campanilla de noche y de día...
- El nivel de luz ambiental del detector de movimiento puede ser demasiado alto para la posición actual del modo anochecer y puede parecer que siempre es de día. Al anochecer,
69-2157EFS-05 70
Solución de problemas
regule un poco el control del modo anochecer en sentido horario. Muévase por el área de detección para comprobar si el movimiento aún activa la campanilla. Si es necesario, continúe regulando la posición del modo anochecer hasta que el movimiento no active la campanilla. En casos extremos, es posible que deba cambiar la ubicación del detector.
- Es posible que el detector de movimiento esté iluminado durante la noche, lo que evitará que el nivel de luz ambiental disminuya lo suficiente para la posición actual del modo anochecer. Intente regular la posición del modo anochecer o proteger el detector de la luz. En casos extremos, es posible que deba cambiar la ubicación del detector.
El detector de movimiento no activa el receptor de conmutación ni las luces...
- Verifique que la batería del detector no se haya agotado.
- Verifique que la alimentación eléctrica del receptor esté en ON "encendida".
- Controle la bombilla y reemplácela si no funciona bien. Asegúrese de que la bombilla de luz esté colocada correctamente.
- Desconecte la alimentación de energía de la unidad y controle que las conexiones de cableado coincidan con el diagrama de cableado. Asegúrese de que todas las conexiones estén correctamente efectuadas y que los terminales estén ajustados. Controle las conexiones del interruptor, del detector y de la luz.
- Verifique que el fusible o el disyuntor que alimentan el circuito de la iluminación no se haya quemado ni se haya disparado. Antes de cambiar el fusible o reiniciar el disyuntor, asegúrese de verificar la causa.
71 69-2157EFS-05
Instrucciones de Instalación
- Verifique que el receptor haya memorizado correctamente el código de identificación del detector siguiendo el procedimiento de prueba. Si es necesario, reinicie el receptor y haga que vuelva a memorizar el código.
El detector de movimiento activa el receptor de conmutación durante el día pero no durante la noche...
- Verifique que el interruptor de funcionamiento del detector esté en la posición del modo NOCTURNO.
El detector de movimiento activa el receptor de conmutación de día y de noche...
- El nivel de luz ambiental del detector puede ser demasiado bajo para la posición actual del modo anochecer y puede parecer que siempre es de noche. Durante un día normal, regule un poco el control del modo anochecer en sentido antihorario. Espere fuera del área de detección hasta que se apague la luz y luego vuelva a ingresar para comprobar si el movimiento activa la luz. Si es necesario, continúe regulando la posición del modo anochecer hasta que el movimiento no active la luz. En casos extremos, es posible que deba cambiar la ubicación del detector.
El detector de movimiento se activa sin motivo aparente y al azar, sin que haya movimiento dentro del área de detección...
- El viento, pequeños animales o mascotas, el tráfico o los peatones pueden estar activando el detector. Intente regular el cabezal del detector o cubrir secciones del lente para reducir el área de detección. Incluso es posible que tenga que cambiar la ubicación del detector.
69-2157EFS-05 72
RCA902A
El alcance de detección varía según el día...
- El detector funciona detectando los cambios de temperatura ocasionados por una persona que se mueve a través de sus zonas de detección. Estos cambios de temperatura se miden en relación con la temperatura de fondo, de modo que puede parecer más sensible en un día más frío que en un día más cálido.
Mantenimiento
El producto se puede limpiar con un paño suave y húmedo, y luego se le puede pasar un trapo para secarlo. No utilice limpiadores abrasivos a base de solventes o en aerosol ya que pueden dañar y/o decolorar el producto. Tenga cuidado de no mover el cabezal del detector accidentalmente. No permita que entre agua en las unidades ni intente limpiarlas por dentro.
Cómo cambiar la batería del detector de movimiento:
Cambie la batería del detector de inmediato cuando vea la indicación de batería baja (es decir, cuando el LED rojo detrás del lente del detector comience a destellar 5 veces después de cada detección de movimiento). Solo coloque una batería alcalina de 9V (6LR61) nueva.
73 69-2157EFS-05
Instrucciones de Instalación
Especificaciones
| Batería Batería alcalina de 9V PP3 (6LR61) | |
| Vida útil de la batería Aproximadamente 12 meses(en base a 20 activaciones por día y una temperatura constante de 60^ [ 15^ ]) | |
| Alcance del detector 40 pies (12 m) | |
| Ángulo de detección 140^ | |
| Alcance Time-on (de hora encendida) | De 5 segundos a 20 minutos (cuando funciona con el receptor de conmutación) |
| Regulación de la fotocélula Desde 5 lux hasta el equivalente a la luz del día | |
| A prueba de lluvia IP54/pasa la prueba de lluvia UL | |
| Frecuencia de funcionamiento 916,8 MHz | |
| Alcance RF Hasta 450 pies (140 m) según la campanilla/el receptor | |
| Temperatura de funcionamiento De -4^ a +95^ (de -20^ a +35^ ) | |
NOTA: La campanilla tocará un tono fijo de alerta cuando trabaje con un detector de movimiento, el tono de la campanilla no puede transferirse.
69-2157EFS-05 74
RCA902A
Desecho y reciclaje
Las baterías y los desechos procedentes de productos eléctricos no deben colocarse con los residuos domésticos. Recicle donde haya tales instalaciones. Verifique con las autoridades locales o el distribuidor la disponibilidad del servicio de reciclaje.
Declaración
Honeywell por la presente declara que este producto cumple con la Parte 15 de las regulaciones FCC y las normas industriales de Canadá. El funcionamiento de este dispositivo está sujeto a las siguientes dos condiciones:
(1) Este dispositivo no debe causar interferencia perjudicial y
(2) Este dispositivo deberá aceptar cualquier interferencia que se reciba, incluyendo la interferencia que pudiese causar el funcionamiento no deseado.
Precaución:
Los cambios o modificaciones que no hayan sido expresamente aprobados por la parte responsable del acatamiento a las regulaciones podrían anular la autoridad del usuario para operar el equipo.
Garantía
Honeywell garantiza este producto por el lapso de 1 año a partir de la fecha de compra. La prueba de compra es necesaria; esto no afecta sus derechos legales. Si necesita mayor información sobre su producto, llame a la línea de ayuda de Honeywell al 1 (800) 468-1502.
75 69-2157EFS-05
Instrucciones de Instalación
69-2157EFS-05 76
69-2157EFS_C.indd 76 9/22/2008 11:54:20 AM
RCA902A
77 69-2157EFS-05
69-2157EFS_C.indd 77 9/22/2008 11:54:20 AM
Impreso en los EE. UU., en papel reciclado que contiene por lo menos un 10% de fibras de papel reciclable.
® Marca registrada de los EE. UU.
- Honeywell
- Instrucciones de Instalación
- Índice
- Introducción
- Verificación del contenido del paquete
- Seguridad
- Alcance del dispositivo
- Cómo instalar el detector de movimiento
- Prueba de funcionamiento del detector de movimiento
- Cómo conectar el detector a una campanilla o a un receptor de conmutación
- Detector de movimiento en modo de memorización
- Procedimiento de desprogramación
- Cómo cubrir la ventanilla del detector de movimiento
- Instrucciones para el funcionamiento
- Cómo configurar el detector en funcionamiento DIURNO automático con una campanilla:
- Cómo configurar el detector en funcionamiento NOCTURNO automático con un receptor de conmutación:
- Indicación de batería baja del detector de movimiento
- Solución de problemas
- El detector de movimiento no activa el receptor de conmutación ni las luces...
- El alcance de detección varía según el día...
- Mantenimiento
- Cómo cambiar la batería del detector de movimiento:
- Desecho y reciclaje
- Declaración
- Precaución:
- Garantía
Marca : HONEYWELL
Modelo : RCA902N
Categoría : Detector de movimiento
