Tipo de producto	Máquina de efecto luminoso LED
Marca	BeamZ
Modelo	PocketScan LED
Fuente de luz	LED de alta potencia
Número de canales DMX	8 canales
Modos de control	DMX, maestro/esclavo, autónomo, sonido
Ángulo de rotación	180° horizontal, 90° vertical
Gobos	7 gobos intercambiables + prisma rotatorio
Diámetro de la lente	10 cm
Dimensiones (An x Pr x Al)	28 x 22 x 16 cm
Peso	2,5 kg
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico	30 W
Funciones principales	Proyección de patrones, rotación, prisma, estroboscopio, dimmer, control por sonido
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar disolventes.
Seguridad	No mirar directamente el haz de luz. Mantener fuera del alcance de los niños. No exponer a la humedad.
Piezas de repuesto y reparabilidad	Piezas disponibles bajo pedido. Reparación por técnico cualificado.
Información general	Manual de instrucciones en español disponible. Garantía 2 años.

Preguntas frecuentes - PocketScan LED BeamZ

¿Cómo conectar el PocketScan LED a una consola DMX?

Utilice un cable DMX XLR de 3 pines. Conecte la salida DMX de la consola a la entrada DMX del dispositivo. Configure la dirección DMX mediante los interruptores DIP o el menú integrado.

¿Cómo activar el modo sonido?

Presione el botón Mode hasta que aparezca Sound en la pantalla. El dispositivo reaccionará a la música a través del micrófono incorporado.

¿Qué hacer si el dispositivo no enciende?

Verifique el cable de alimentación y la toma de corriente. Asegúrese de que el fusible esté intacto (ubicado cerca de la entrada de alimentación). Si el problema persiste, contacte al servicio de atención al cliente.

¿Cómo cambiar los gobos?

Abra la tapa frontal (consulte el manual). Retire el gobo usado girándolo ligeramente. Inserte el nuevo gobo alineando las muescas y cierre la tapa.

¿Se puede montar el dispositivo en un trípode?

Sí, el PocketScan LED está equipado con un soporte de montaje en techo o en trípode con rosca M10. Utilice un soporte adecuado y asegúrelo con el tornillo de seguridad.

¿Cuál es la vida útil del LED?

El LED tiene una vida útil estimada de aproximadamente 50.000 horas. Si llegara a debilitarse, contacte a un técnico para su reemplazo.

¿Cómo hacer un restablecimiento de fábrica?

Mantenga presionados los botones Menu y Enter durante 3 segundos. La pantalla mostrará Reset y el dispositivo se reiniciará con los valores predeterminados.

¿Puedo usar varios PocketScan LED juntos?

Sí, puede encadenarlos en modo maestro/esclavo. Conecte la salida DMX del maestro a la entrada del esclavo. Configure el maestro en modo autónomo y los esclavos en DMX con dirección 1.

¿Cómo limpiar las lentes?

Utilice un paño de microfibra ligeramente húmedo (agua destilada) para limpiar suavemente las lentes. No use nunca productos químicos agresivos.

¿Dónde puedo descargar el manual completo?

El manual está disponible gratuitamente en formato PDF en notice-facile.com. Puede descargarlo directamente o solicitar una traducción por correo electrónico.

MANUAL DE USUARIO PocketScan LED BeamZ

MANUAL DE INSTRUCCIONES

Enhorabuena por la compra de este efecto de luces Beamz. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas. Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
• Durante el funcionamiento, la carcasa se calienta muchísimo. No la toque durante el funcionamiento o inmediatamente después.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• Asegure el aparato con una cadena de seguridad extra si el aparato se monta en un techo. Utilice un sistema de truss con ganchos. Asegúrese de que nadie permanece en el área de montaje. Monte el efecto a una distancia de al menos 50cm de materiales inflamables y deje un espacio de al menos 1 metro a cada lado para permitir que haya suficiente ventilación.

• Este aparato contiene LEDs de alta luminosidad. No mire a la luz del LED para evitar daños en su vista.
• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• Solo maneje el aparato con las manos limpias.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NO MIRE DIRECTAMENTE A LA S LENTES. Puede dañarle la vista. Las personas propensas a tener ataques epilépticos deben tener en cuenta los efectos que este efecto de luces puede tener en ellos.

Este aparato ha obtenido el certificado CE. Está prohibido hacer cambios en el aparato. Invalidaría el certificado CE y su garantía!

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.

Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente..

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El controlador también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

INSTALACIÓN

PRECAUCIÓN: Por favor, considere las normas nacionales respectivas durante la instalación! La instalación sólo debe ser realizada por un empleado autorizado o distribuidores!

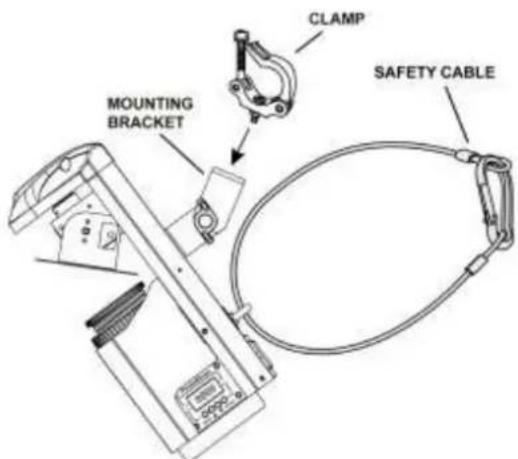

Atención:

• La instalación del aparato debe ser de una manera que pueda soportar 10 veces su peso durante 1 hora sin sufrir deformaciones dañosas.
• La instalación siempre debe ser efectuada con un accesorio de seguridad secundario, por ejemplo, una red de anclaje adecuada. Este accesorio de seguridad secundario debe ser construido de una manera que ninguna parte de la instalación puede caer si falla el accesorio principal.
• Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el montaje, dedesmontaje y reparación.
• El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspeccionadas por un perito antes de poner en funcionamiento por primera vez y antes de tomar otra puesta en marcha.
• El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspeccionadas por un especialista una vez por año.
• El aparato debe instalarse en la posición en la que las personas no puedan llegar y donde las personas puedan caminar o sentarse.

PRECAUCIÓN: Al instalar el aparato, asegúrese de que no hay material altamente inflamable inflamable (artículos de decoración, etc.) en una distancia mínima de 0,5 metros.

The El panel de control ofrece varias características: puede simplemente asignar la dirección de inicio, ejecutar el programa de pre-programado o hacer un reset.

Al menú principal se accede pulsando la tecla Modo, se navega por el submenú pulsando arriba o abajo.

Pulse el botón Enter para seleccionar el menú deseado. Usted puede cambiar la selección pulsando arriba o abajo. Confirme cada selección pulsando la tecla Intro.

Puede abandonar cada modo pulsando el botón Modo. Las funciones previstas se describen más adelante en este manual.

CONEXIÓN DMX-512

Si está usando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente con la entrada DMX de la primera unidad de una cadena DMX. Siempre conecte la salida de una unidad con la entrada de la siguiente unidad hasta que se conectan todas las unidades. Si utiliza un controlador con conexión DMX 5 pins, deberá utilizar un adaptador de 5 pines a 3 pines.

En el último dispositivo, el cable DMX tiene que terminar. Suelde una resistencia de 120 ohmios entre la señal (-) y la señal (+) en un conector XLR de 3 pines, que conectará al la salida DMX del último aparato de la cadena.

OPERACIÓN MAESTRO/ESCLAVO

El funcionamiento maestro / esclavo permite que varios mismas unidades pueden ser controladas por una unidad "maestro".

Conectar en el enchufe "DMX OUT" de la primera unidad con el enchufe "DMX IN" de la segunda unidad, utilizando un cable DMX de 3 pines. Repita este proceso con la tercera, cuarta, etc., o ver una sección anterior "DMX-512 de conexión". Elija la unidad que controlará a todas las demás y establezca esto en el modo maestro-a través de la pantalla. Debe configurar las otras unidades en modo esclavo para que reaccionen al maestro. El "esclavo" sigue sincrónicamente al "Maestro".

Nota: Qualquier unidad puede ser "Maestro" o "Esclavo".

1. Presionar el botón
2. Usar los botones o hasta visualizar 5Lnd.
3. Presionar el botón
4. Usar los botones o hasta visualizar NASE (Modo maestro) o SL1 (Modo esclavo 1) o SL2 (Modo esclavo 2).
5. Seleccionar SL 1 para 100% movimientos sincronizados.
6. Seleccionar SL 2 para el sentido contrario del movimiento de espejo.
7. Presionar el botón para guardar los ajustes.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar de la corriente.

Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el fusible nuevo en el portafusibles.

Paso 4: Vuelva a colocar el portafusibles en la caja.

LIMPIEZA

La limpieza de lentes y / o espejos internos y externos debe ser llevada a cabo periódicamente para optimizar la salida de luz. La frecuencia de limpieza depende del entorno en el que funcione el aparato: humedad, a humo o especialmente sucios rodea puede causar una mayor acumulación de polvo en las ópticas de la unidad.

• Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante la reparación.
• Carcasas, fijaciones y puntos de instalación (techos, armaduras, suspensiones) deberán estar totalmente libres de ninguna deformación.
• Los cables de red deberán estar en perfecto estado y deberán reemplazarse inmediatamente cuando se detecta incluso un pequeño problema.
• Para proteger el aparato de sobrecalentamiento, los ventiladores de refrigeración (si las hubiera) y las aberturas de ventilación deberán limpiarse mensualmente.
• El interior del aparato debería ser limpiado anualmente usando una aspiradora o chorro de aire.
• Limpie con un paño suave utilizando un fluido normal de limpieza de cristales.
• Seque siempre las piezas con cuidado.
• Limpie las ópticas externas al menos cada mes. Limpie los elementos ópticos internos al menos cada 30/60 días..

ATENCIÓN: Se recomienda encarecidamente que la limpieza interna sea llevada a cabo por trabajador cualificado!
