Tipo de producto	Computadora de escritorio
Marca	ASUS
Modelo	Essentio CM6870
Procesador	Intel Core i5 o i7 (3.ª generación)
RAM	4 GB a 16 GB DDR3
Almacenamiento	500 GB a 2 TB HDD
Gráficos	Integrados o dedicados NVIDIA GeForce
Sistema operativo	Windows 7 o Windows 8
Dimensiones (An x Pr x Al)	17.5 x 41.4 x 36.5 cm
Peso	Aprox. 8.5 kg
Fuente de alimentación	300W a 400W
Conectividad	USB 3.0, USB 2.0, HDMI, VGA, Ethernet, conectores de audio
Funciones principales	Informática doméstica, trabajo de oficina, multimedia, juegos ligeros
Limpieza	Use un paño seco y suave; evite líquidos en los componentes internos
Seguridad	Desenchufe antes de limpiar; manténgalo alejado de la humedad; use un protector contra sobretensiones
Piezas de repuesto y reparabilidad	RAM y almacenamiento actualizables; fuente de alimentación reemplazable; contacte al soporte de ASUS
Información general	Consulte el manual del usuario para obtener información detallada sobre la configuración y la resolución de problemas

Preguntas frecuentes - Essentio CM6870 ASUS

¿Cómo conecto la computadora a un monitor?

Use el puerto HDMI o VGA en la parte posterior de la computadora. Conecte un extremo del cable al monitor y el otro al puerto correspondiente. Encienda ambos dispositivos.

¿Puedo actualizar la RAM?

Sí, la Asus Essentio CM6870 admite hasta 16 GB de RAM DDR3. Abra el panel lateral, localice las ranuras de RAM e inserte nuevos módulos. Asegúrese de que sean compatibles.

¿Qué hacer si la computadora no enciende?

Verifique la conexión del cable de alimentación. Asegúrese de que el interruptor de encendido en la parte posterior esté encendido. Pruebe con un tomacorriente diferente. Si aún no hay energía, es posible que la fuente de alimentación necesite ser reemplazada.

¿Cómo limpiar la computadora?

Apague y desenchufe la computadora. Use un paño suave y seco para limpiar el exterior. Para el interior, use aire comprimido para eliminar el polvo. Evite líquidos.

¿Puedo agregar una tarjeta gráfica dedicada?

Sí, la computadora de escritorio tiene una ranura PCIe x16 para una tarjeta gráfica. Asegúrese de que su fuente de alimentación pueda manejar la nueva tarjeta y que la carcasa tenga suficiente espacio.

¿Qué sistema operativo admite?

Originalmente venía con Windows 7 o Windows 8. Puede actualizar a Windows 10 si hay controladores disponibles. Consulte el sitio web de soporte de ASUS.

¿Cómo acceder a la BIOS?

Reinicie la computadora y presione F2 o Del repetidamente durante el arranque hasta que aparezca la pantalla de la BIOS.

¿Es la computadora buena para juegos?

Puede manejar juegos ligeros con gráficos integrados o una GPU dedicada de nivel básico. Para juegos modernos, considere actualizar la tarjeta gráfica.

¿Cómo reemplazar el disco duro?

Apague y desenchufe. Abra el panel lateral, localice la bahía del disco duro, desatorníllelo, desconecte los cables y deslice el disco hacia afuera. Instale el nuevo en orden inverso.

¿Dónde puedo encontrar el manual del usuario?

Descargue el manual en PDF gratis desde notice-facile.com o el sitio web de soporte de ASUS.

MANUAL DE USUARIO Essentio CM6870 ASUS

Copyright © 2012 ASUSTeK Computer Inc. Todos los derechos reservados.

Se prohíbe la reproducción, transmisión, transcripción, almacenamiento en un sistema de recuperación o traducción a cualquier idioma de este manual, íntegra o parcialmente, incluidos los productos y el software que en él se describen, de ninguna forma ni a través de ningún medio, a excepción de que tales actividades sean llevadas a cabo por el comprador con fines de conservación, sin autorización expresa por escrito de ASUSTeK Computer Inc. ("ASUS").

La garantía y los servicios de reparación vinculados al producto no serán de aplicación si: (1) el producto ha sido reparado, modificado o alterado, a excepción de que tal reparación, modificación o alteración haya sido autorizada por escrito por ASUS; o (2) no sea posible determinar el número de serie del producto o aquél no se encuentre presente.

ASUS PROPORCIONA ESTE MANUAL "TAL CUAL", SIN GARANTÍAS DE NINGÚN TIPO, NI EXPRESAS NI IMPLÍCITAS, INCLUIDAS, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS O CONDICIONES DE COMERCIABILIDAD O AJUSTE A UNA FINALIDAD EN PARTICULAR. NI ASUS, NI SUS DIRECTORES, RESPONSABLES, EMPLEADOS O AGENTES SERÁN RESPONSABLES DE NINGÚN DAÑO INDIRECTO, ESPECIAL, ACCIDENTAL O CONSECUENTE (INCLUIDOS AQUÉLLOS DERIVADOS DE PÉRDIDAS DE BENEFICIOS, PÉRDIDAS DE OPORTUNIDADES COMERCIALES, IMPOSIBILIDAD DE USAR EL EQUIPO, PÉRDIDAS DE DATOS, INTERRUPCIONES DE LA ACTIVIDAD COMERCIAL Y OTROS PERJUICIOS DE CARÁCTER SIMILAR), AÚN CUANDO ASUS HAYA SIDO ADVERTIDA DE LA POSIBILIDAD DE QUE TALES DAÑOS TENGAN LUGAR COMO RESULTADO DE ALGÚN DEFECTO O ERROR EN ESTE MANUAL O EN EL PRODUCTO.

LAS ESPECIFICACIONES Y LA INFORMACIÓN QUE CONTIENE ESTE MANUAL SE PONEN A DISPOSICIÓN DEL PROPIETARIO CON FINES EXCLUSIVAMENTE INFORMATIVOS; AMBAS SE ENCUENTRAN SUJETAS A CAMBIOS EN CUALQUIER MOMENTO SIN AVISO PREVIO Y NO DEBEN CONSIDERARSE UN COMPROMISO EMPRENDIDO POR ASUS. ASUS NO ASUME RESPONSABILIDAD U OBLIGACIÓN ALGUNA EN RELACIÓN CON AQUELLOS ERRORES O IMPRECISIONES QUE ESTE MANUAL PUDIERA CONTENER, INCLUIDOS LOS PRODUCTOS Y EL SOFTWARE QUE EN ÉL SE DESCRIBEN.

Los nombres de productos y empresas que aparecen en este manual podrían ser o no marcas comerciales registradas o estar vinculados a derechos de autor en posesión de sus respectivas empresas propietarias; su uso se lleva a cabo exclusivamente con fines de identificación y explicación y en beneficio del propietario del producto, sin intención alguna de infringir los derechos indicados.

Índice

Avisos 287

Información de seguridad 289

Convenciones a las que se atiene esta guía 290

Más información .... 290

Contenido del paquete.... 291

Capítulo 1 Primeros pasos

¡Bienvenido! 293

Familiarícese con el equipo 293

Instalación del equipo 297

Encendido/apagado del equipo 300

Capítulo 2 Uso de Windows® 7

Primer inicio del equipo 301

Uso del escritorio de Windows® 7 302

Administración de archivos y carpetas 304

Restauración del sistema 306

Protección del equipo 307

Uso de la función Help and Support (Ayuda y soporte técnico) de Windows® .....308

Capítulo 3 Conexión de dispositivos al equipo

Conexión de un dispositivo de almacenamiento USB 309

Conexión de un micrófono y unos auriculares.... 310

Conexión de varias pantallas externas 313

Conexión de un televisor HDTV 315

Capítulo 4 Uso del equipo

Postura correcta durante el uso del PC de sobremesa 317

Uso del lector de tarjetas de memoria 318

Uso de la unidad óptica 319

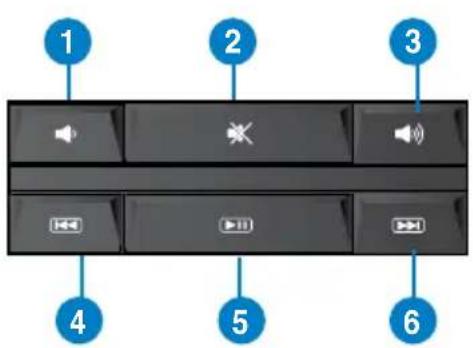

Uso del teclado multimedia (disponible sólo en determinados modelos) 320

Capítulo 5 Conexión a Internet

Conexión por cable 323

Conexión inalámbrica (disponible sólo en determinados modelos) 325

Índice

Capítulo 6 Uso de las utilidades

ASUS AI Suite II 329

ASUS AI Manager 335

Ai Charger 337

ASUS Webstorage 338

ASUS Easy Update 340

Encendido instantáneo de ASUS 341

Utilizar ASUS Instant On (Encendido instantáneo de ASUS).... 341

Para utilizar ASUS Instant On (Encendido instantáneo de ASUS):...... 341

Configurar ASUS Instant On (Encendido instantáneo de ASUS) 341

Para configurar ASUS Instant On (Encendido instantáneo de ASUS): 341

Nero 9 342

Recuperación del sistema 343

Capítulo 7 Resolución de problemas

Resolución de problemas 345

Avisos

Servicios de reciclaje/retorno de ASUS

Los programas de reciclaje y retorno de ASUS emanan de nuestro compromiso con el cumplimiento de las normas más estrictas en materia de protección medioambiental. Como parte de dicho compromiso, proporcionamos a nuestros clientes los medios necesarios para reciclar de forma responsable nuestros productos, baterías y demás componentes, así como los materiales empleados en el embalaje de los mismos. Visite el sitio web http://csr.asus.com/english/Takeback.htm si desea obtener información detallada acerca de los servicios de reciclaje disponibles en las diferentes regiones.

REACH

En cumplimiento del marco reglamentario REACH (Registro, evaluación, autorización y restricción de productos químicos), hemos publicado las sustancias químicas que contienen nuestros productos a través del sitio web ASUS REACH, al que es posible acceder a través de la dirección http://csr.asus.com/english/REACH.htm.

Declaración de la Comisión Federal de las Comunicaciones

Este dispositivo satisface los requisitos establecidos en el Apartado 15 de la normativa FCC. Su funcionamiento se encuentra sujeto a las dos condiciones siguientes:

• este dispositivo no puede causar interferencias perjudiciales; y
• este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que pudieran causar un funcionamiento no deseado.

Este equipo ha sido probado y se ha determinado que no excede los límites establecidos para un dispositivo digital de Clase B, de acuerdo con el Apartado 15 de la normativa FCC. Tales límites han sido diseñados para proporcionar un nivel de protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones del fabricante, podría causar interferencias perjudiciales para las comunicaciones por radio. No es posible, no obstante, garantizar que no se produzcan interferencias en una instalación particular. Si este equipo causa interferencias perjudiciales para la recepción de ondas de radio o televisión, lo cual puede determinarse encendiéndolo y apagándolo, se recomienda al usuario tratar de corregir la interferencia poniendo en práctica una o más de las siguientes medidas:

• Cambiar la orientación o ubicación de la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de suministro eléctrico perteneciente a un circuito diferente de aquel al que se encuentra conectado el receptor.
• Pedir ayuda al distribuidor o a un técnico experto en radio o televisión.

El monitor debe conectarse a la tarjeta gráfica empleando un cable blindado con objeto de garantizar el cumplimiento de la normativa FCC. Los cambios o modificaciones no autorizados expresamente por la parte responsable del cumplimiento podrían anular la autorización del usuario para usar el equipo.

Advertencia acerca de la exposición a ondas de radiofrecuencia

Este equipo debe instalarse y utilizarse de acuerdo con las instrucciones suministradas. La antena o antenas que emplea este transmisor deben instalarse de modo que mantengan una distancia mínima de separación de 20 cm con cualquier persona y no deben ubicarse junto a otra antena o transmisor ni funcionar en conjunto con tales componentes. A fin de satisfacer los requisitos de conformidad con los límites de exposición a ondas de radiofrecuencia, deben hacerse llegar las instrucciones de instalación de la antena y las condiciones de funcionamiento del transmisor a los usuarios finales e instaladores.

Declaración del Departamento Canadiense de Comunicaciones

Este aparato digital no supera los límites de emisión de ruido de radio establecidos para aparatos digitales de Clase B en la normativa de interferencias de radio del Departamento Canadiense de Comunicaciones.

Este aparato digital de Clase B satisface los requisitos de la norma canadiense ICES-003.

Aviso de Macrovision Corporation acerca del producto

Este producto incorpora una tecnología de protección de los derechos de autor protegida por métodos descritos en ciertas patentes de los EE. UU. y otros derechos de propiedad intelectual en posesión de Macrovision Corporation y otros titulares legales. El uso de esta tecnología de protección de los derechos de autor debe ser autorizado por Macrovision Corporation y está destinado a la restricción de la visualización en entornos domésticos y otros de carácter limitado, a menos que Macrovision Corporation autorice lo contrario. Se prohíben las prácticas de ingeniería inversa o desmontaje.

Advertencia acerca de la batería de ion-litio

PRECAUCIÓN: La sustitución incorrecta de la batería podría constituir un peligro de explosión. Sustituya la batería únicamente por otra similar o de tipo equivalente recomendado por el fabricante. Elimine las baterías usadas de acuerdo con las instrucciones proporcionadas por el fabricante.

Información de seguridad

Desconecte el cable de alimentación AC y todos los periféricos conectados antes de limpiar el equipo. Limpie el equipo de sobremesa empleando una esponja de celulosa limpia o una gamuza humedecida en una solución de detergente suave y algunas gotas de agua templada; elimine después la humedad restante con un paño seco.

• NO coloque el equipo sobre una superficie irregular o inestable. Solicite asistencia técnica si la carcasa resulta dañada.
• NO instale el equipo en entornos sometidos a niveles elevados de suciedad o polvo. NO use el equipo durante una fuga de gas.
• NO coloque objetos ni los deje caer sobre la parte superior del equipo de sobremesa; no introduzca materiales extraños en el interior del mismo. NO someta el equipo a campos magnéticos o eléctricos de gran intensidad.
• NO exponga el equipo a líquidos, lluvia o humedad, ni lo use cerca de ninguno de tales elementos. NO use el módem durante tormentas eléctricas.
• Advertencia de seguridad acerca de la batería: NO elimine la batería arrojándola al fuego. NO cortocircuite los contactos de la batería. NO desmonte la batería.
• Use este producto en entornos sometidos a una temperatura ambiente comprendida entre 0 °C (32 °F) y 35 °C (95 °F).
• NO cubra los orificios de ventilación del equipo de sobremesa para evitar que el sistema se caliente en exceso. NO use cables de alimentación, accesorios o periféricos de otro tipo dañados.
• A fin de evitar posibles descargas eléctricas, desconecte el cable de alimentación de la toma de suministro eléctrico antes de cambiar la posición del sistema.
• Consulte con un profesional antes de usar un adaptador o cable prolongador. Tales dispositivos podrían impedir el correcto funcionamiento del circuito de conexión a tierra.
• Asegúrese de que la fuente de alimentación se encuentre configurada al nivel de voltaje correspondiente a su región. Si no está seguro del nivel de voltaje que entrega la toma de suministro eléctrico que está usando, póngase en contacto con la compañía eléctrica.
• No intente reparar la fuente de alimentación personalmente si se avería. Póngase en contacto con un técnico de mantenimiento autorizado o con su distribuidor.

Convenciones a las que se atiene esta guía

Con objeto de garantizar la correcta puesta en práctica de ciertas tareas, se recomienda al usuario familiarizarse con los siguientes símbolos, que encontrará a lo largo de este manual.

PELIGRO/ADVERTENCIA: Información destinada a mitigar la posibilidad de lesión personal al efectuar una tarea.

PRECAUCIÓN: Información destinada a mitigar la posibilidad de dañar los componentes al efectuar una tarea.

IMPORTANTE: Instrucciones que SE DEBEN respetar al llevar a cabo una tarea.

NOTA: Sugerencias e información complementaria que facilitan al usuario la realización de una tarea.

Más información

Consulte las siguientes fuentes si desea obtener más información o mantenerse al día en cuanto a las actualizaciones del producto y el software.

Sitios web de ASUS

El sitio web de ASUS contiene la información más reciente acerca de los productos de hardware y software ASUS. Visite el sitio web de ASUS: www.asus.com.

Sitio web de asistencia técnica local de ASUS

Si desea obtener información de contacto acerca de su ingeniero de asistencia técnica local, visite el sitio web de ASUS: http://support.asus.com/contact.

Contenido del paquete

Equipo de sobremesaASUS Essentio	Teclado x 1
Ratón x 1 Cable de alimentación x 1 DVD/SDVD/RDVD con elsoftware de grabaciónNero 9 x 1 (opcional)
Guía de instalación x 1 Tarjeta de garantía x 1 Antena (opcional) x1

• Si alguno de los artículos anteriores falta o se encuentra dañado, póngase en contacto con su distribuidor.
• Las ilustraciones de los artículos anteriores deben interpretarse únicamente como referencia. Las especificaciones del producto real podrían variar en función del modelo.

Capítulo 1

Primeros pasos

¡Bienvenido!

Gracias por adquirir un equipo de sobremesa ASUS Essentio CM6870.

El equipo de sobremesa ASUS Essentio CM6870 desarrolla un elevado rendimiento, proporciona la máxima fiabilidad sin compromisos y permite al usuario disfrutar como centro de un útil entorno. Todas estas características se concentran en el interior de una atractiva, futurista y elegante carcasa.

Lea la Tarjeta de garantía de ASUS antes de comenzar a instalar su nuevo equipo de sobremesa ASUS.

Familiarícese con el equipo

Las ilustraciones que aparecen a continuación deben emplearse sólo como referencia. Los puertos y su ubicación, así como el color del chasis, podrían variar en función del modelo.

Panel frontal

1. Puertos USB 3.0. Estos puertos de Bus serie universal 3.0 (USB 3.0) admiten la conexión de dispositivos USB 3.0 como ratones, impresoras, escáneres, cámaras y PDAs, entre otros.
2. Puertos USB 2.0. Estos puertos de Bus serie universal 2.0 (USB 2.0) admiten la conexión de dispositivos USB 2.0 como ratones, impresoras, escáneres, cámaras y PDAs, entre otros.
3. Puerto de micrófono (rosa). Este puerto permite conectar un micrófono.
4. Puerto de auriculares (lima). Este puerto permite conectar unos auriculares o un juego de altavoces.
5. Botón de encendido. Presione este botón para encender el equipo.
6. Botón de expulsión de la unidad de disco óptico. Pulse este botón para expulsar la bandeja de la unidad de disco óptico.
7. Bahía de unidad de disco óptico (vacía). Permite instalar una unidad de disco óptico complementaria.
8. Bahía de unidad de disco óptico. Contiene una unidad de disco óptico.
9. Ranura para tarjetas Memory Stick™ / Memory Stick Pro™. Inserte una tarjeta Memory Stick™ / Memory Stick Pro™ en esta ranura.
10. Ranura para tarjetas Secure Digital™ / MultiMediaCard. Inserte una tarjeta Secure Digital™ o MultiMediaCard en esta ranura.
11. Ranura para tarjetas CompactFlash® / Microdrive™. Inserte una tarjeta CompactFlash® / Microdrive™ en esta ranura.

Panel posterior

1. Conector de alimentación. Conecte el cable de alimentación a este conector.

VALORES NOMINALES: 115 Vca/220-230 Vca, 7 A/4 A. 60/50 Hz.

1. Interruptor de encendido. Accione este interruptor para encender/apagar la fuente de alimentación del equipo.
2. Puertos USB 2.0. Estos puertos de Bus serie universal 2.0 (USB 2.0) admiten la conexión de dispositivos USB 2.0 como ratones, impresoras, escáneres, cámaras y PDAs, entre otros.
3. Puerto HDMI. Este puerto permite conectar dispositivos High-Definition Multimedia Interface (HDMI) y es compatible con la tecnología HDCP, por lo que admite la reproducción de discos HD DVD, Blu-ray y otros soportes protegidos.
4. Puerto DVI-D. Este puerto permite conectar dispositivos con interfaz DVI-D y es compatible con la tecnología HDCP, por lo que admite la reproducción de discos HD DVD, Blu-ray y otros soportes protegidos.
5. Puertos USB 3.0. Estos puertos de Bus serie universal 3.0 (USB 3.0) admiten la conexión de dispositivos USB 3.0 como ratones, impresoras, escáneres, cámaras y PDAs, entre otros.

• NO conecte un teclado/ratón a un puerto USB 3.0 sin instalar antes un sistema operativo Windows®.
• Debido a las limitaciones que presenta el controlador USB 3.0, los dispositivos USB 3.0 sólo se pueden usar en sistemas operativos Windows® y después de instalar el controlador USB 3.0.
• Los dispositivos USB 3.0 sólo se pueden usar como almacenes de datos.
• Se recomienda encarecidamente conectar los dispositivos USB 3.0 a puertos USB 3.0; ello les permitirá desarrollar toda su velocidad y rendimiento.
• Puerto de salida de altavoz lateral (gris). Este puerto permite conectar un altavoz lateral en la configuración de audio de 8 canales.
• Puerto de salida de altavoz posterior (negro). Este puerto permite conectar un altavoz posterior en las configuraciones de audio de 4, 6 y 8 canales.
• Puerto de altavoz central/subwoofer (naranja). Este puerto permite conectar un altavoz central/subwoofer.
• Puerto de micrófono (rosa). Este puerto permite conectar un micrófono.
• Puerto de salida de línea (lima). Este puerto permite conectar unos auriculares o un juego de altavoces. En una configuración de 4, 6 u 8 canales, este puerto se convierte en salida de altavoz frontal.
• Puerto de entrada de línea (azul claro). Este puerto permite conectar un reproductor de cinta, CD o DVD, o una fuente de audio de otro tipo.

Consulte la tabla de configuración de audio que figura a continuación si desea conocer la función que cumple cada uno de los puertos en las configuraciones de 2, 4, 6 y 8 canales.

Configuración de audio de 2, 4, 6 u 8 canales

Puerto	Auriculares 2 canales	4 canales 6 canales 8 canales
Azul claro	Entrada de línea	Entrada de línea Entrada de línea Entrada de línea
Lima	Salida de línea	Salida de altavoz frontal Salida de altavoz frontal		Salida de altavoz frontal
Rosa	Entrada de micrófono	Entrada de micrófono Entrada de micrófono Entrada de micrófono
Naranja – –			Altavoz central/subwoofer	Altavoz central/subwoofer
Negro –		Salida de altavoz posterior	Salida de altavoz posterior	Salida de altavoz posterior
Gris – – –				Salida de altavoz lateral

1. Abrazadera de ranura de expansión. Retire la abrazadera de la ranura de expansión para instalar una tarjeta de expansión.
2. Tarjeta ASUS WLAN (solamente en ciertos modelos). Esta tarjeta WLAN opcional permite al equipo conectarse a una red inalámbrica.
3. Tarjeta gráfica ASUS (disponible sólo en determinados modelos). Los puertos de salida de pantalla de la tarjeta gráfica ASUS (opcional) podrían variar en función del modelo.
4. Puerto LAN (RJ-45). Este puerto permite establecer una conexión Gigabit con una red de área local (LAN) a través de un hub de red.

Indicadores LED del puerto LAN

Indicador LED de actividad/enlace			Indicador LED de velocidad
Estado	Descripción	Estado	Descripción
Apagado	Sin enlace	Apagado Conexión de 10 Mbps
NARANJA	Con enlace	NARANJA	Conexión de 100 Mbps
INTERMITENTE	Transmisión de datos	VERDE	Conexión de 1 Gbps

INDICADOR LED ACT/LINK (ACTIVIDAD/ ENLACE) INDICADOR LED SPEED (VELOCIDAD) Puerto LAN

1. Puerto VGA. Este puerto permite conectar dispositivos con interfaz VGA (como, por ejemplo, un monitor VGA).
2. Puerto combinado para teclado/ratón PS/2 (púrpura). Este puerto permite conectar un teclado o ratón PS/2.
3. Orificios de ventilación. Estos orificios están destinados a la ventilación del equipo.

NO obstruya ni cubra los orificios de ventilación del chasis. Garantice siempre la ventilación correcta al equipo.

Instalación del equipo

Siga los pasos descritos en este apartado para conectar al equipo los principales dispositivos de hardware (como un monitor externo, un teclado, un ratón y el cable de alimentación).

Conexión de un monitor externo

A través de la tarjeta gráfica ASUS (disponible sólo en determinados modelos)

Conecte el monitor al puerto de salida de pantalla de la tarjeta de gráficos discretos ASUS.

Para conectar un monitor externo a través de la tarjeta gráfica ASUS:

1. Conecte un monitor a uno de los puertos de salida de pantalla de la tarjeta gráfica ASUS.
2. Conecte el monitor a una fuente de alimentación.

Los puertos de salida de pantalla de la tarjeta gráfica ASUS podrían variar en función del modelo.

Uso de los puertos de salida de pantalla integrados en la placa

Conecte el monitor al puerto de salida de pantalla integrado en la placa.

Para conectar un monitor externo a través de un puerto de salida de pantalla integrado en la placa:

1. Conecte un monitor VGA al puerto VGA, un monitor DVI-D al puerto DVI-D o un monitor HDMI al puerto HDMI situados en el panel posterior del equipo.
2. Conecte el monitor a una fuente de alimentación.

• Si el equipo incluye una tarjeta gráfica ASUS, ésta habrá sido configurada como dispositivo de pantalla principal en el BIOS. Conecte en tal caso el monitor a uno de los puertos de salida de pantalla de la tarjeta gráfica ASUS.
• Si desea obtener información acerca de la conexión de más de un monitor externo al equipo, consulte el apartado Conexión de varios monitores externos en el Capítulo 3 de este manual.

Conexión de un teclado USB y un ratón USB

Conecte un teclado USB y un ratón USB a los puertos USB situados en el panel posterior del equipo.

Conecte el teclado USB y el ratón USB a los puertos USB 2.0.

Conexión del cable de alimentación

Conecte un extremo del cable de alimentación al conector de alimentación situado en el panel posterior del equipo y el otro extremo a una fuente de alimentación.

Encendido/apagado del equipo

Siga los pasos descritos en este apartado para aprender a encender/apagar el equipo una vez instalado.

Encendido del equipo

Para encender el equipo:

1. Encienda la fuente de alimentación
2. Encienda el monitor.
3. Pulse el botón de encendido del equipo.

1. Espere mientras el sistema se carga automáticamente.

Apagado del equipo

Para apagar el equipo:

1. Cierre todas las aplicaciones en ejecución.
2. En el escritorio de Windows®, haga clic en
3. Haga clic en Shut down para cerrar el sistema operativo.

Capítulo 2

Uso de Windows® 7

Primer inicio del equipo

Al iniciar el equipo por primera vez, aparece una serie de pantallas cuyo objetivo es guiarle a través de la configuración de los parámetros básicos del sistema operativo Windows® 7.

Para iniciar el equipo por primera vez:

1. Encienda el equipo. Espere unos minutos hasta que aparezca la pantalla Set Up Windows (Configuración de Windows).
2. Seleccione su idioma en la lista desplegable. Haga clic en Next (Siguiente).
3. Seleccione los valores que correspondan en las listas desplegables Country or region (País o región), Time and currency (Hora y moneda) y Keyboard layout (Distribución del teclado). Haga clic en Next (Siguiente).
4. Introduzca nombres únicos en los campos User Name (Nombre de usuario) y Computer Name (Nombre del equipo). Haga clic en Next (Siguiente).
5. Introduzca la información necesaria para establecer su contraseña y haga clic en Next (Siguiente). O bien, puede hacer clic en Next (Siguiente) para omitir este paso sin introducir información.

Si desea establecer una contraseña para su cuenta más tarde, consulte el apartado Configuración de una cuenta de usuario y una contraseña en este capítulo.

1. Lea detenidamente los términos de la licencia. Active la casilla de verificación I accept the license terms (Acepto los términos de licencia) y haga clic en Next (Siguiente).
2. Seleccione la opción Use recommended settings (Usar la configuración recomendada) o Install important updates only (Instalar sólo las actualizaciones importantes) para establecer la configuración de seguridad del equipo. Si desea omitir este paso, seleccione la opción Ask me later (Preguntarme más tarde).
3. Revise la configuración de fecha y hora. Haga clic en Next (Siguiente). El sistema cargará la nueva configuración y se reiniciará. Ya puede comenzar a usar el equipo.

Uso del escritorio de Windows® 7

Haga clic en el icono Start (Inicio) -> Help and Support (Ayuda y soporte técnico) si desea obtener información complementaria acerca de Windows® 7.

Uso del menú Start (Inicio)

El menú Start (Inicio) proporciona acceso a programas, utilidades y demás componentes útiles del equipo. También permite obtener información complementaria acerca de Windows 7 a través de la función Help and Support (Ayuda y soporte técnico).

Inicio de componentes desde el menú Start (Inicio)

Para iniciar componentes desde el menú Start (Inicio):

1. En la barra de tareas de Windows ^® , haga clic en el icono Start (Inicio)

1. En el menú Start (Inicio), seleccione el componente que desee iniciar.

Puede anclar programas al menú Start (Inicio) para que se muestren siempre al abrirlo. Si desea obtener más información, consulte el apartado Anclaje de programas al menú Start (Inicio) o a la barra de tareas en este capítulo.

Uso del componente Getting Started (Tareas iniciales)

El componente Getting Started (Tareas iniciales) del menú Start (Inicio) contiene información acerca de ciertas tareas básicas que le ayudarán a familiarizarse con el uso de Windows® 7 (como la personalización de Windows®, la agregación de nuevos usuarios y la transferencia de archivos).

Para usar el componente Getting Started (Tareas iniciales):

1. En la barra de tareas de Windows®, haga clic en el icono Inicio para abrir el menú Inicio.
2. Seleccione la opción Getting Started (Tareas iniciales). Aparecerá una lista de tareas disponibles.
3. Seleccione la tarea que desee llevar a cabo.

Uso de la barra de tareas

La barra de tareas permite iniciar y administrar programas y componentes instalados en el equipo.

Inicio de un programa desde la barra de tareas

Para iniciar un programa desde la barra de tareas:

- En la barra de tareas de Windows®, haga clic en un icono para iniciarlo. Haga clic en el icono de nuevo para ocultar el programa correspondiente.

Puede anclar a la barra de tareas aquellos programas que desee que se muestren constantemente. Si desea obtener más información, consulte el apartado Anclaje de programas al menú Inicio o a la barra de tareas en este capítulo.

Anclaje de componentes a una Jump List (Lista de acceso rápido)

Al hacer clic con el botón secundario del ratón en un icono de la barra de tareas, se abre una Jump List (Lista de acceso rápido) que permite acceder rápidamente a determinados vínculos relacionados con el programa o componente. Puede anclar componentes (como sitios web, carpetas o unidades que abra con frecuencia o archivos multimedia reproducidos recientemente) a una Jump List (Lista de acceso rápido).

Para anclar un componente a una Jump List (Lista de acceso rápido):

1. En la barra de tareas, haga clic con el botón secundario del ratón en un icono.
2. En la Jump List (Lista de acceso rápido), haga clic con el botón secundario del ratón en el componente que desee anclar y, a continuación, seleccione la opción Pin to this list (Anclar a esta lista).

Desanclaje de componentes de una Jump List (Lista de acceso rápido)

Para desanclar un componente de una Jump List (Lista de acceso rápido):

1. En la barra de tareas, haga clic con el botón secundario del ratón en un icono.
2. En la Jump List (Lista de acceso rápido), haga clic con el botón secundario del ratón en el componente que desee quitar de la Jump List (Lista de acceso rápido) y, a continuación, seleccione la opción Unpin from this list (Desanclar de esta lista).

Anclaje de programas al menú Start (Inicio) o a la barra de tareas

Para anclar un programa al menú Start (Inicio) o a la barra de tareas:

1. En la barra de tareas de Windows ^® , haga clic en el icono Start (Inicio) para abrir el menú Start (Inicio).
2. Haga clic con el botón secundario del ratón en el componente que desee anclar al menú Start (Inicio) o a la barra de tareas.
3. Seleccione la opción Pin to Taskbar (Anclar a la barra de tareas) o Pin to Start menu (Anclar al menú Inicio).

O bien, haga clic con el botón secundario del ratón en el icono de un programa en ejecución que aparezca en la barra de tareas y seleccione la opción Pin this program to taskbar (Anclar este programa a la barra de tareas).

Desanclaje de programas del menú Start (Inicio)

Para desanclar un programa del menú Start (Inicio):

1. En la barra de tareas de Windows ^® , haga clic en el icono Start (Inicio) para abrir el menú Start (Inicio).
2. En el menú Start (Inicio), haga clic con el botón secundario del ratón en el programa que desee desanclar y, a continuación, seleccione la opción Remove from this list (Quitar de esta lista).

Desanclaje de programas de la barra de tareas

Para desanclar un programa de la barra de tareas:

1. En la barra de tareas, haga clic con el botón secundario del ratón en el programa que desee quitar de la barra de tareas y, a continuación, seleccione la opción Unpin this program from taskbar (Desanclar este programa de la barra de tareas).

Uso del área de notificación

De forma predeterminada, el área de notificación muestra los tres iconos siguientes:

	Notificación de Action Center (Centro de actividades)Haga clic en este icono para abrir el panel Action Center (Centro de actividades) de Windows® y ver todos los mensajes de alerta y notificaciones.
	Conexión de redEste icono muestra el estado de conexión y la intensidad de la señal correspondientes a una conexión de red por cable o inalámbrica.
	VolumenHaga clic en este icono para ajustar el volumen.

Visualización de una notificación de alerta

Para ver una notificación de alerta:

- Haga clic en el icono Notification (Notificación) para abrirlo.

a continuación, haga clic en un

Si desea obtener más información, consulte el apartado Uso del panel Action Center (Centro de actividades) de Windows® en este capítulo.

Personalización de iconos y notificaciones

Puede optar por mostrar u ocultar determinados iconos y notificaciones en la barra de tareas o el área de notificación.

Para personalizar los iconos y notificaciones:

1. En el área de notificación, haga clic en el icono con forma de flecha
2. Haga clic en Customize (Personalizar)
3. En la lista desplegable, seleccione los comportamientos de los iconos o componentes que desee personalizar.

Administración de archivos y carpetas

Uso del Explorador de Windows®

El Explorador de Windows® permite ver, administrar y organizar archivos y carpetas.

Inicio del Explorador de Windows®

Para iniciar el Explorador de Windows:

1. En la barra de tareas de Windows®, haga clic en el icono Start (Inicio) para abrir el menú Start (Inicio).

Haga clic en Computer (Equipo)

1. para iniciar el Explorador de Windows.

Exploración de archivos y carpetas

Para explorar archivos y carpetas:

Inicie el Explorador de Windows.

1. En los paneles de navegación o vista, navegue hasta la ubicación en la que se encuentren los datos.
2. En los paneles de navegación o vista, navegue hasta la ubicación en la que se encuentren los datos.
3. En la barra de ruta de navegación, haga clic en la flecha para ver el contenido de la unidad o carpeta.

Personalización de la vista de archivos y carpetas

Para personalizar la vista de archivos y carpetas:

1. Inicie el Explorador de Windows.
2. En el panel de navegación, seleccione la ubicación en la que se encuentren los datos.
3. En la barra de herramientas, haga clic en el icono View (Vista).
4. En el menú View (Vista), desplace el control deslizante para seleccionar un modo de visualización de archivos y carpetas.

También puede hacer clic con el botón secundario del ratón en cualquier punto del panel View (Vista) y seleccionar el tipo de vista que desee.

Organización de archivos

Para organizar los archivos:

1. Inicie el Explorador de Windows.
2. En el campo Arrange by (Organizar por), haga clic para abrir la lista desplegable.
3. Seleccione el tipo de organización que prefiera.

Ordenación de archivos

Para ordenar los archivos:

1. Inicie el Explorador de Windows.
2. Haga clic con el botón secundario en cualquier punto del panel View (Vista).
3. En el menú que aparecerá a continuación, seleccione la opción Sort by (Ordenar por) y, a continuación, el tipo de ordenación que prefiera.

Agrupación de archivos

Para agrupar los archivos:

1. Inicie el Explorador de Windows.
2. Haga clic con el botón secundario en cualquier punto del panel View (Vista).
3. En el menú que aparecerá a continuación, seleccione la opción Group by (Agrupar por) y, a continuación, el tipo de agrupación que prefiera.

Agregación de una carpeta nueva

Para agregar una carpeta nueva:

1. Inicie el Explorador de Windows.
2. En la barra de herramientas, haga clic en New folder (Nueva carpeta)
3. Introduzca el nombre que desee asignar a la nueva carpeta.

También puede hacer clic con el botón secundario del ratón en cualquier punto del panel View (Vista) y, a continuación, seleccionar las opciones New (Nuevo) > Folder (Carpeta).

Realización de una copia de seguridad de archivos

Configuración de una copia de seguridad

Para configurar una copia de seguridad:

1. Haga clic en > All Programs (Todos los programas) > Maintenance (Mantenimiento) > Backup and Restore (Copias de seguridad y restauración).
2. Haga clic en Set up backup (Configurar copia de seguridad). Haga clic en Next (Siguiente).
3. Seleccione la ubicación de destino de la copia de seguridad. Haga clic en Next (Siguiente).
4. Seleccione la opción Let Windows choose (recommended) (Dejar a Windows que elija (recomendado)) o Let me choose (Dejarme elegir) para establecer el modo de copia de seguridad.

Si selecciona la opción Let Windows choose (Dejar a Windows que elija), Windows no incluirá en la copia de seguridad los programas, los archivos en formato FAT, los archivos almacenados en la papelera de reciclaje ni los archivos temporales de tamaño equivalente o superior a 1 GB.

1. Siga las instrucciones que aparecerán en la pantalla para finalizar el proceso.

Restauración del sistema

La función System Restore (Restaurar sistema) de Windows® crea puntos de restauración siempre que la configuración del sistema cambia y los vincula a una fecha y una hora. De este modo, facilita la restauración o reversión de los cambios aplicados a la configuración del equipo sin que ello afecte a los datos personales.

Para restaurar el sistema:

1. Cierre todas las aplicaciones en ejecución.
2. Haga clic en > All Programs (Todos los programas) > Accessories (Accesorios) > System Tools (Herramientas del sistema) > System Restore (Restaurar sistema).
3. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo el proceso.

Protección del equipo

Uso del panel Action Center (Centro de actividades) de Windows® 7

El panel Action Center (Centro de actividades) de Windows® 7 proporciona notificaciones de alerta, información de seguridad e información de mantenimiento del sistema y ofrece la posibilidad de solucionar y corregir automáticamente algunos de los problemas informáticos más comunes.

Es posible personalizar las notificaciones. Si desea obtener más información, consulte el apartado Personalización de iconos y notificaciones en este capítulo.

Inicio del panel Action Center (Centro de actividades) de Windows® 7

Para iniciar el panel Action Center (Centro de actividades) de Windows® 7:

1. Para iniciar el panel Action Center (Centro de actividades) de Windows 7, haga clic en el icono Notification (Notificación) y, a continuación, en Open Action Center (Abrir Centro de actividades).
2. En el panel Action Center (Centro de actividades) de Windows 7, haga clic en la tarea que desee llevar a cabo.

Uso de Windows® Update

Windows Update permite buscar e instalar las actualizaciones más recientes con objeto de mejorar la seguridad y el rendimiento del equipo.

Inicio de Windows® Update

Para iniciar Windows® Update:

1. En la barra de tareas de Windows ^® , haga clic en el icono Start (Inicio) para abrir el menú Start (Inicio).
2. Seleccione All Programs (Todos los programas) > Windows Update.
3. En la pantalla Windows Update, haga clic en la tarea que desee llevar a cabo.

Configuración de una cuenta de usuario y una contraseña

Puede crear cuentas de usuario y contraseña para la gente que use el equipo.

Configuración de una cuenta de usuario

Para configurar una cuenta de usuario:

1. En la barra de tareas de Windows®, haga clic en >Getting Started (Tareas iniciales) >Add new users (Agregar nuevos usuarios).
2. Seleccione la opción Manage another account (Administrar otra cuenta).
3. Seleccione la opción Create a new account (Crear una nueva cuenta).
4. Introduzca el nombre que desee asignar al nuevo usuario.
5. Seleccione la opción Standard user (Usuario estándar) o Administrator (Administrador) para asignar un tipo al usuario.
6. Cuando haya terminado, haga clic en Create Account (Crear cuenta).

Configuración de una contraseña de usuario

Para configurar una contraseña de usuario:

1. Seleccione el usuario para el que desee establecer una contraseña.
2. Seleccione la opción Create a password (Crear una contraseña).
3. Introduzca una contraseña y confírmela. Introduzca un indicio de contraseña.
4. Cuando haya terminado, haga clic en Create password (Crear contraseña).

Activación del software antivirus

El equipo cuenta con el software Internet Security de Trend Micro instalado de fábrica. Se trata de un software antivirus de otro fabricante que permite proteger un equipo frente a ataques de virus. Debe adquirirse por separado. Dispondrá de un periodo de prueba de 60 días tras la activación.

Para activar el software Internet Security de Trend Micro:

1. Ejecute la aplicación Internet Security de Trend Micro.
2. Lea detenidamente los términos de la licencia. Haga clic en Agree & Activate (Aceptar y activar).
3. Introduzca su dirección de correo electrónico y seleccione su ubicación. Haga clic en Next (Siguiente).
4. Haga clic en Finish (Finalizar) para finalizar la activación.

Uso de la función Help and Support (Ayuda y soporte técnico) de Windows®

La función Help and Support (Ayuda y soporte técnico) de Windows® ofrece acceso a guías y respuestas acerca del uso de aplicaciones en la plataforma Windows® 7.

Para iniciar la función Help and Support (Ayuda y soporte técnico) de Windows®, haga clic en

Help and Support (Ayuda y soporte técnico).

Asegúrese de que el equipo cuente con conexión a Internet si desea recibir la ayuda en línea más reciente para Windows®.

Capítulo 3

Conexión de dispositivos al equipo

Conexión de un dispositivo de almacenamiento USB

Este equipo de sobremesa cuenta con puertos USB 2.0/1.1 y USB 3.0 tanto en el panel frontal como en el posterior. Los puertos USB permiten conectar dispositivos USB como, por ejemplo, dispositivos de almacenamiento.

Para conectar un dispositivo de almacenamiento USB:

- Inserte el dispositivo de almacenamiento USB en el equipo.

Puede conectar sus dispositivos de almacenamiento USB a los puertos USB 3.0.

Para quitar un dispositivo de almacenamiento USB:

1. Haga clic en el área de notificación de Windows del equipo y, a continuación, en Eject USB2.0 FlashDisk (Expulsar USB2.0 FlashDisk).

1. Cuando aparezca el mensaje Safe to Remove Hardware (Es seguro quitar el hardware), quite el dispositivo de almacenamiento USB del equipo.

NO quite un dispositivo de almacenamiento USB durante una transferencia de datos. Si lo hace, podrían producirse pérdidas de datos y el dispositivo de almacenamiento USB podría resultar dañado.

Conexión de un micrófono y unos auriculares

Este equipo de sobremesa cuenta con puertos de micrófono y auriculares tanto en el panel frontal como en el posterior. Los puertos de E/S de audio situados en el panel posterior permiten conectar sistemas de altavoces estéreo de 2, 4, 6 y 8 canales.

Conexión de unos auriculares y un micrófono

Conexión de un sistema de altavoces de 2 canales

Conexión de un sistema de altavoces de 4 canales

Conexión de un sistema de altavoces de 6 canales

Conexión de un sistema de altavoces de 8 canales

Conexión de varias pantallas externas

Puede que el PC de sobremesa disponga de puertos VGA, HDMI o DVI; úselos para conectar varias pantallas externas.

Si el equipo cuenta con una tarjeta gráfica instalada, conecte los monitores a los puertos de salida de la tarjeta gráfica.

Configuración de varias pantallas

Es posible establecer los modos de pantalla durante el uso de varios monitores. Puede usar el monitor complementario como duplicado de la pantalla principal o como extensión (para ampliar el espacio del escritorio de Windows).

Para configurar varias pantallas:

1. Apague el equipo.
2. Conecte los dos monitores al equipo y, a continuación, conecte los cables de alimentación a los monitores. Consulte el apartado Instalación del equipo en el Capítulo 1 si desea obtener más información acerca de la conexión de un monitor al equipo.

Algunas tarjetas gráficas sólo presentan información a través de la pantalla configurada como principal durante la etapa POST. La función de pantalla dual sólo funciona en Windows.

1. Encienda el equipo.
2. Lleve a cabo cualquiera de las acciones descritas a continuación para abrir la pantalla de configuración Screen Resolution (Resolución de pantalla):

- Haga clic en

Control Panel (Panel de control) > Appearance and Personalization (Apariencia y personalización) > Display (Pantalla) > Change display settings (Cambiar la configuración de pantalla).

- Haga clic con el botón secundario en cualquier punto del escritorio de Windows. Cuando aparezca el menú emergente, haga clic en Personalize (Personalizar) > Display (Pantalla) > Change display settings (Cambiar la configuración de pantalla).

1. Seleccione un modo de pantalla en la lista desplegable Multiple displays: (Varias pantallas:).

- Duplicate these displays (Duplicar estas pantallas): Seleccione esta opción si desea que el monitor complementario refleje la imagen representada en la pantalla principal.

- Extend these displays (Extender estas pantallas): Seleccione esta opción si desea que el monitor complementario actúe como una extensión de la pantalla principal. Ello le permitirá ampliar el espacio del escritorio.

- Show desktop only on 1 / 2 (Mostrar escritorio sólo en 1/2): Seleccione esta opción si desea que el escritorio se muestre sólo en el monitor 1 o en el monitor 2.

- Remove this display (Quitar esta pantalla): Seleccione esta opción si desea quitar la pantalla seleccionada.

1. Haga clic en Apply (Aplicar) o en OK (Aceptar). A continuación, haga clic en Keep Changes (Conservar cambios) en el mensaje de confirmación.

El equipo admite la conexión de un televisor de alta definición (HDTV) al puerto HDMI.

• Es preciso usar un cable HDMI para conectar un televisor HDTV al equipo. El cable HDMI debe adquirirse por separado.
• A fin de garantizar la máxima calidad de imagen, asegúrese de que la longitud del cable HDMI sea inferior a 15 metros.

Postura correcta durante el uso del PC de sobremesa

Es aconsejable adoptar la postura correcta durante el uso del PC de sobremesa con objeto de evitar la sobrecarga de muñecas, manos y otros músculos y articulaciones. Este apartado contiene sugerencias que le permitirán evitar la incomodidad física y las posibles lesiones que podría sufrir durante el uso y disfrute del PC de sobremesa.

Para mantener la postura correcta:

- Coloque la silla de tal modo que los codos queden a la altura del teclado o ligeramente por encima: ello le permitirá escribir con más comodidad.

- Ajuste la altura de la silla de tal modo que las rodillas queden a una altura ligeramente superior a la de las caderas para que la parte posterior de los muslos permanezca relajada. Si es necesario, use un reposapiés para elevar la altura de las rodillas.

- Ajuste el respaldo de la silla de modo que la base de la columna quede apoyada firmemente e inclinada ligeramente hacia atrás.

- Siéntese derecho con las rodillas, los codos y las caderas formando un ángulo aproximado de 90° al trabajar con el PC.

- Coloque el monitor frente a usted y ajuste la parte superior de la pantalla del monitor a la altura de los ojos, de tal modo que mire ligeramente hacia abajo al contemplar la imagen representada en la pantalla.

- Mantenga el ratón cerca del teclado y, si es preciso, use un reposamuñecas para reducir la presión soportada por las muñecas al escribir.

- Use el PC de sobremesa en una zona bien iluminada; manténgalo alejado de fuentes de resplandor, como ventanas o lugares expuestos a la incidencia directa de la luz solar.

- Lleve a cabo breves descansos periódicos durante el uso del PC de sobremesa.

Uso del lector de tarjetas de memoria

Las cámaras digitales y otros dispositivos de captura de imágenes usan tarjetas de memoria para almacenar imágenes digitales o archivos multimedia en ellas. El lector de tarjetas incorporado en el panel frontal del sistema permite leer y escribir datos en tarjetas de memoria de diferentes tipos.

Para usar una tarjeta de memoria:

1. Inserte la tarjeta de memoria en la ranura para tarjetas que corresponda.

• Las tarjetas de memoria cuentan con una muesca que impide introducirlas en una posición incorrecta. NO trate de insertar una tarjeta en una ranura por la fuerza; la tarjeta podría resultar dañada.
• Puede insertar medios en una o más ranuras para tarjetas y usarlos todos independientemente. No inserte más de una tarjeta de memoria en una ranura.
• Seleccione un programa en la ventana AutoPlay (Reproducción automática) para acceder a los archivos.

• Si la función AutoPlay (Reproducción automática) NO está habilitada en el equipo, haga clic en el botón Start (Inicio) de Windows® 7 en la barra de tareas; haga clic en Computer (Equipo) y, a continuación, haga doble clic en el icono de la tarjeta de memoria para acceder a los datos almacenados en ella.
• Cada una de las ranuras para tarjetas dispone de un icono de unidad propio en la pantalla Computer (Equipo).
• El indicador LED del lector de tarjetas de memoria se iluminará y parpadeará durante la lectura o escritura de datos en la tarjeta de memoria correspondiente.
• Cuando haya terminado, haga clic con el botón secundario del ratón en el icono de la unidad de tarjeta de memoria en la pantalla Computer (Equipo) y, a continuación, haga clic en Eject (Expulsar); quite la tarjeta a continuación.

No quite una tarjeta durante una operación de lectura, copia, formato o eliminación de los datos contenidos en ella; de lo contrario, los datos podrían perderse.

Use la función "Safely Remove Hardware and Eject Media" (Quitar hardware de forma segura y expulsar el medio), accesible a través del área de notificación de Windows, para quitar la tarjeta de memoria.

Uso de la unidad óptica

Inserción de un disco óptico

Para insertar un disco óptico:

1. Con el sistema encendido, pulse el botón de expulsión situado bajo el embellecedor de la bahía de unidad para abrir la bandeja.
2. Coloque un disco en la unidad óptica con la etiqueta orientada hacia arriba.
3. Presione la bandeja para cerrarla.
4. Seleccione un programa en la ventana AutoPlay (Reproducción automática) para acceder a los archivos.

Si la función AutoPlay (Reproducción automática) NO está habilitada en el equipo, haga clic en el botón Start (Inicio) de Windows® 7 en la barra de tareas; haga clic en Computer (Equipo) y, a continuación, haga doble clic en el icono de la unidad de CD/DVD para acceder a los datos almacenados en ella.

Extracción de un disco óptico

Para extraer un disco óptico:

1. Con el sistema encendido, lleve a cabo cualquiera de las siguientes acciones para expulsar la bandeja:
2. Pulse el botón de expulsión situado bajo el embellecedor de la bahía de unidad.
3. Haga clic con el botón secundario del ratón en el icono de la unidad de CD/DVD en la pantalla Computer (Equipo) y, a continuación, haga clic en Eject (Expulsar).
4. Extraiga el disco de la bandeja de disco.

Uso del teclado multimedia (disponible sólo en determinados modelos)

El teclado incluido con el equipo varía en función del modelo. Las ilustraciones que aparecen en este apartado deben emplearse únicamente como referencia.

Teclado ASUS PRIMAX/KB2621

Teclas Descripción
1.
2.
3.
4.
5.
6.

Las teclas de función especiales sólo funcionan en los sistemas operativos Windows Vista y Windows 7.

Teclado cableado moderno ASUS KB34211

Teclas de acceso directo	Descripción
1.	Permite activar/desactivar el modo de silencio.
2.	Permite reducir el nivel de volumen.
3.	Permite aumentar el nivel de volumen.

Las teclas de función especiales sólo funcionan en los sistemas operativos Windows® Vista y Windows® 7/XP.

Capítulo 5

Conexión a Internet

Conexión por cable

Use un cable RJ-45 para conectar el equipo a un módem DSL/por cable o a una red de área local (LAN).

Conexión a través de un módem DSL/por cable

Para establecer una conexión a través de un módem DSL/por cable:

1. Instale el módem DSL/por cable.

Consulte la documentación que incluye el módem DSL/por cable.

1. Conecte un extremo del cable RJ-45 al puerto LAN (RJ-45) situado en el panel posterior del equipo y el otro extremo a un módem DSL/por cable.

1. Encienda el módem DSL/por cable y el equipo.
2. Configure los parámetros necesarios para establecer una conexión a Internet.

Póngase en contacto con su proveedor de servicios de Internet (ISP) si desea obtener información o asistencia acerca de la configuración de la conexión a Internet.

Conexión a través de una red de área local (LAN)

Para establecer una conexión a través de una red LAN:

1. Conecte un extremo de un cable RJ-45 al puerto LAN (RJ-45) situado en el panel posterior del equipo y el otro extremo a la red LAN.

1. Encienda el equipo.
2. Configure los parámetros necesarios para establecer una conexión a Internet.

Póngase en contacto con el administrador de la red si desea obtener más información o asistencia acerca de la configuración de la conexión a Internet.

Conexión inalámbrica (disponible sólo en determinados modelos)

Conecte el equipo a Internet a través de una conexión inalámbrica.

Para establecer una conexión inalámbrica, es necesario conectarse a un punto de acceso (PA) inalámbrico.

• Para aumentar el alcance y la sensibilidad de la señal de radio inalámbrica, conecte las antenas externas a los conectores de antena de la tarjeta ASUS WLAN.
• Coloque las antenas en la parte superior del equipo para conseguir el máximo rendimiento inalámbrico.
• Las antenas externas son opcionales.

Para conectarse a una red inalámbrica:

1. Haga clic en el icono de red inalámbricas disponibles.

del área de notificación para mostrar las redes

1. Seleccione la red inalámbrica a la que desea conectarse y, a continuación, haga clic en Connect (Conectar).

1. Puede que tenga que escribir la clave de seguridad de la red si se trata de una red inalámbrica segura y, a continuación, hacer clic en OK (Aceptar).

1. Espere a que el equipo se conecte a la red inalámbrica.

1. La conexión inalámbrica se establecerá correctamente. Se mostrará el estado de la conexión y el icono de red indicará el estado de conectado.

Uso de las utilidades

Puede que el paquete no incluya los DVDs de soporte y recuperación. No obstante, el sistema le permitirá grabarlos personalmente si lo desea. Consulte el apartado Recuperación del sistema si desea obtener más información.

ASUS AI Suite II

ASUS AI Suite II es una interfaz integrada que incorpora diferentes utilidades ASUS y permite al usuario iniciarlas y usarlas simultáneamente.

Esta utilidad está preinstalada en algunos modelos. Para aquellos modelos que no tienen un sistema operativo, siga los pasos que se indican a continuación para instalar esta utilidad.

Instalación de AI Suite II Para instalar AI Suite II:

1. Coloque el DVD de soporte en la unidad óptica. Si la función Autorun (Ejecución automática) está habilitada en el equipo, aparecerá la pestaña Drivers installation (Instalación de controladores).
2. Haga clic en la pestaña Utilities (Utilidades) y, a continuación, en ASUS AI Suite II.
3. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo la instalación.

Uso de AI Suite II

AI Suite II se inicia automáticamente al acceder al sistema operativo (SO) Windows®. El icono de AI Suite II aparece en el área de notificación de Windows®. Haga clic en el icono para abrir la barra de menús principal de AI Suite II.

Haga clic en los diferentes botones para seleccionar e iniciar una utilidad, consultar el estado del sistema, actualizar el BIOS de la placa base, mostrar la información del sistema o personalizar la configuración de AI Suite II.

Herramientas

El menú Tool (Herramientas) incluye los paneles EPU, Probe II y Sensor Recorder (Grabadora de sensores).

EPU

EPU es una herramienta que facilita el ahorro de energía y satisface diferentes necesidades informáticas. Se trata de una utilidad que pone al alcance del usuario varios modos entre los que éste puede elegir para ahorrar energía. El modo Auto (Automático) permite al sistema cambiar de modo automáticamente en función de su estado. También es posible personalizar los diferentes modos configurando los parámetros CPU frequency (Frecuencia de la CPU), GPU frequency (Frecuencia de la GPU), vCore Voltage (Voltaje vCore) y Fan Control (Control del ventilador).

Inicio de EPU

Una vez instalada la interfaz AI Suite II desde el DVD de soporte, inicie EPU haciendo clic en Tool (Herramientas) > EPU en la barra de menús principal de AI Suite II.

Probe II

Probe II es una utilidad que permite consultar el estado de los principales componentes del equipo y detecta y avisa de cualquier problema relacionado con tales componentes. Probe II controla la velocidad de rotación del ventilador, la temperatura de la CPU y los voltajes del sistema, entre otros parámetros. Gracias a esta utilidad, podrá asegurarse de que el equipo se encuentre siempre en correcto estado de funcionamiento.

Inicio de Probe II

Una vez instalada la interfaz AI Suite II desde el DVD de soporte, inicie Probe II haciendo clic en Tool (Herramientas) > Probe II en la barra de menús principal de AI Suite II.

Configuración de Probe II

Haga clic en las pestañas Voltage (Voltaje), Temperature (Temperatura) y Fan Speed (Velocidad del ventilador) para ajustar los valores de umbral del sensor correspondiente. La pestaña Preference (Preferencias) permite personalizar el intervalo de tiempo asociado a las advertencias de cada sensor y cambiar la unidad de temperatura.

Sensor Recorder

Sensor Recorder permite consultar y registrar los cambios que tienen lugar en el voltaje del sistema, la temperatura y la velocidad del ventilador.

Inicio de Sensor Recorder

Una vez instalada la interfaz AI Suite II desde el DVD de soporte, haga clic en Tool (Herramientas) > Sensor Recorder en la barra de menús principal de AI Suite II para iniciar PC Probe.

Configuración de Sensor Recorder

• Haga clic en las pestañas Voltage (Voltaje)/Temperature (Temperatura)/Fan Speed (Velocidad del ventilador) y seleccione los sensores cuyos valores desee consultar.
• La pestaña History Record (Registro histórico) permite registrar los cambios que tienen lugar en los sensores habilitados.

Monitor

La sección Monitor incluye los paneles Sensor y CPU Frequency (Frecuencia de la CPU).

Sensor

El panel Sensor muestra el valor actual correspondiente a alguno de los sensores del sistema, como aquél asociado a la velocidad de rotación del ventilador, la temperatura de la CPU o los voltajes.

Haga clic en Monitor > Sensor en la barra de menús principal de AI Suite II para abrir el panel Sensor.

Frecuencia de la CPU

El panel CPU Frequency (Frecuencia de la CPU) muestra la frecuencia actual de la CPU y su nivel de uso.

Haga clic en Monitor > CPU Frequency (Frecuencia de la CPU) en la barra de menús principal de AI Suite II para abrir el panel CPU Frequency (Frecuencia de la CPU).

Actualización

La sección Update (Actualización) permite actualizar el BIOS de la placa base y el logotipo de arranque del BIOS a través de las utilidades de actualización diseñadas por ASUS.

ASUS Update (Actualización de ASUS)

ASUS Update (Actualización de ASUS) es una utilidad que permite administrar, guardar y actualizar el BIOS de la placa base a través del SO Windows®. La utilidad ASUS Update (Actualización de ASUS) permite actualizar el BIOS directamente desde Internet, descargar el archivo de BIOS más reciente desde Internet, actualizar el BIOS empleando un archivo de BIOS actualizado, guardar el archivo del BIOS actual o ver la información relacionada con la versión del BIOS.

Actualización del BIOS a través de Internet

Para actualizar el BIOS a través de Internet:

1. En la pantalla de ASUS Update (Actualización de ASUS), seleccione la opción Update BIOS from Internet (Actualizar el BIOS desde Internet) y, a continuación, haga clic en Next (Siguiente).
2. Seleccione el sitio FTP de ASUS más cercano a su ubicación para evitar el tráfico de red.

Si desea habilitar las funciones de retroceso de versión del BIOS y copia de seguridad automática del BIOS, active las casillas de verificación situadas junto a las dos opciones correspondientes de la pantalla.

1. Seleccione la versión del BIOS que desee descargar. Haga clic en Next (Siguiente).

Si no se detecta ninguna versión posterior a la instalada, se mostrará la pantalla representada en la ilustración de la derecha.

1. Si lo desea, puede cambiar el logotipo de arranque del BIOS; dicho logotipo es la imagen que se muestra en la pantalla durante las pruebas automáticas de encendido (POST, por sus siglas en inglés). Haga clic en Yes (Sí) si desea cambiar el logotipo de arranque o en No para continuar.
2. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo el proceso de actualización.

Actualización del BIOS a través de un archivo de BIOS

Para actualizar el BIOS a través de un archivo de BIOS:

1. En la pantalla de ASUS Update (Actualización de ASUS), seleccione la opción Update BIOS from file (Actualizar el BIOS desde un archivo) y, a continuación, haga clic en Next (Siguiente).
2. Busque el archivo de BIOS en la ventana Open (Abrir); haga clic en Open (Abrir) y, a continuación, en Next (Siguiente).
3. Si lo desea, puede cambiar el logotipo de arranque del BIOS. Haga clic en Yes (Sí) si desea cambiar el logotipo de arranque o en No para continuar.
4. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo el proceso de actualización.

Información del sistema

La sección System Information (Información del sistema) muestra información acerca de la placa base, la CPU y las ranuras de memoria.

• Haga clic en la pestaña MB (Placa base) si desea ver los datos correspondientes al fabricante de la placa base, el nombre del producto, la versión y el BIOS.
• Haga clic en la pestaña CPU si desea ver los datos correspondientes al procesador y la memoria Caché.
• Haga clic en la pestaña SPD (Detección de presencia serie) y seleccione una ranura de memoria si desea ver los datos correspondientes al módulo de memoria instalado en la ranura seleccionada.

Configuración

La sección Settings (Configuración) permite personalizar la configuración de la barra de menús principal y la máscara de la interfaz.

• La pestaña Application (Aplicación) permite al usuario seleccionar la aplicación que desee habilitar.
• La pestaña Bar (Barra) permite modificar la configuración de la barra.
• La pestaña Skin (Máscara) permite personalizar el contraste, el brillo, la saturación, el matiz y el valor gamma de la interfaz.

ASUS AI Manager

ASUS AI Manager es una utilidad que facilita el acceso a las aplicaciones de uso más frecuente de forma rápida y sencilla.

Esta utilidad está preinstalada en algunos modelos. Para aquellos modelos que no tienen un sistema operativo, siga los pasos que se indican a continuación para instalar esta utilidad.

Instalación de AI Manager

1. Coloque el DVD de soporte en la unidad óptica. Si la función Autorun (Ejecución automática) está habilitada, aparecerá el asistente Drivers installation (Instalación de controladores).

Si la función Autorun (Ejecución automática) está deshabilitada, acceda a la carpeta ASUS AI Manager del DVD de soporte y haga doble clic en el archivo setup.exe.

1. Haga clic en la pestaña Utilities (Utilidades) y, a continuación, en ASUS AI Manager.
2. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo la instalación.

Inicio de AI Manager

Para iniciar AI Manager desde el escritorio de Windows®, haga clic en Start (Inicio) > All Programs (Todos los programas) > ASUS > AI Manager > AI Manager 1.xx.xx. La barra rápida de AI Manager aparecerá en el escritorio.

Una vez iniciada la aplicación, aparecerá el icono de AI Manager en la barra de tareas de Windows®. Haga clic con el botón secundario en el icono para alternar entre la barra rápida y la ventana principal e iniciar AI Manager desde la barra rápida o la barra de tareas.

Barra rápida de AI Manager

La barra rápida de AI Manager reduce el espacio que ocupa la aplicación en el escritorio y facilita el inicio de las utilidades ASUS y la presentación de información acerca del sistema. Haga clic en las pestañas Main (Principal), My Favorites (Mis favoritos), Support (Soporte) o Information (Información) para ver el contenido del menú correspondiente.

Haga clic en el botón Maximize (Maximizar)/Restore (Restaurar) para alternar entre los modos de ventana completa y barra rápida. Haga clic en el botón Minimize (Minimizar) para mantener AI Manager en la barra de tareas. Haga clic en el botón Close (Cerrar) para salir de AI Manager.

Principal

El menú Main (Principal) contiene tres utilidades: AI Disk, AI Security y AI Booting. Haga clic en la flecha que contiene el icono del menú Main (Principal) para explorar las utilidades del menú principal.

Al Disk

Al Disk facilita la eliminación de los archivos temporales, las cookies, las URLs y el historial de IE, así como la de aquellos archivos conservados en la papelera de reciclaje. Haga clic en el icono de Al Disk en la barra rápida para abrir la ventana de Al Disk y seleccionar los elementos que desee borrar. Cuando haya terminado, haga clic en Apply (Aplicar).

AI Security

Al Security permite establecer una contraseña a través de la cual proteger dispositivos como un disco Flash USB o un disco CD/DVD frente a intentos de acceso no autorizado.

Para bloquear un dispositivo:

1. Si es la primera vez que usa Al Security, la aplicación le pedirá que establezca una contraseña. Introduzca una contraseña de 20 caracteres alfanuméricos como máximo.
2. Confirme la contraseña.
3. Introduzca un indicio de contraseña (recomendado).
4. Cuando haya terminado, haga clic en Ok (Aceptar)
5. Seleccione el dispositivo que desee bloquear y haga clic en Apply (Aplicar)
6. Introduzca la contraseña que estableció anteriormente y haga clic en Ok (Aceptar).

Para desbloquear el dispositivo:

1. Desactive la casilla de verificación correspondiente al dispositivo bloqueado y haga clic en Apply (Aplicar).
2. Introduzca la contraseña que estableció anteriormente y haga clic en Ok (Aceptar).

Para cambiar la contraseña:

- Haga clic en Change Password (Cambiar contraseña) y siga las instrucciones que aparecerán en la pantalla para cambiar la contraseña.

AI Booting

Al Booting permite especificar la prioridad de los distintos dispositivos en la secuencia de arranque.

Para especificar una secuencia de arranque:

1. Seleccione un dispositivo y haga clic en la flecha hacia la izquierda/derecha para especificar su prioridad en la secuencia de arranque.
2. Cuando haya terminado, haga clic en Apply (Aplicar)

Mis favoritos

My Favorites (Mis favoritos) permite reunir aplicaciones de uso frecuente con objeto de evitar la necesidad de buscarlas en el equipo.

Para agregar una aplicación:

1. Haga clic en Add (Agregar) y busque la aplicación que desee agregar a My Favorites (Mis favoritos).
2. Haga clic en Open (Abrir) en la ventana de búsqueda de archivos. La aplicación se agregará a la lista My Favorites (Mis favoritos).

Haga clic con el botón secundario del ratón en el icono de una aplicación para iniciarla, eliminarla o cambiar su nombre. También puede hacer doble clic para iniciar la aplicación seleccionada.

Soporte

Haga clic en cualquiera de los vínculos de la ventana Support (Soporte) para acceder al sitio web, el sitio web de asistencia técnica, el sitio web de descargas de soporte o la información de contacto de ASUS.

Información

Haga clic en alguna de las pestañas de la ventana Information (Información) si desea ver información detallada acerca del sistema, la placa base, la CPU, el BIOS, los dispositivos instalados y la memoria.

Ai Charger

Ai Charger es una aplicación de software única que permite cargar rápidamente sus dispositivos Apple como por ejemplo iPod, iPhone y iPad a través del puerto USB 2.0 / USB 3.0 del equipo ASUS.

• No hay una pantalla de configuración para Ai Charger. Después de instalarlo en el equipo, el icono de Ai Charger aparecerá en la barra de tareas de Windows®.
• El icono de Ai Charger ( 📄 ) aparecerá así se conecta un dispositivo Apple en el puerto USB del equipo.
• El dispositivo Apple solamente se puede detectar si el controlador USB de Apple está correctamente instalado en él.

- Los dispositivos de Apple actuales solamente admiten USB 2.0. Aunque enchufe un dispositivo Apple en un puerto o USB 3.0, la tasa de carga máxima seguirá siendo 500 mA, que es la tasa de carga máxima USB 2.0. Ai Charger puede aumentar este límite hasta 700mA\~900mA.

- No hay requisitos de BIOS, hardware conjunto de chips para Ai Charger.

ASUS Webstorage

ASUS Webstorage es una herramienta diseñada para ayudarle a recuperar sus datos en equipos portátiles, teléfonos inteligentes o tabletas en cualquier lugar en el que haya una conexión a Internet.

Esta utilidad está preinstalada en algunos modelos. Para aquellos modelos que no tienen un sistema operativo, siga los pasos que se indican a continuación para instalar esta utilidad.

Instalar webstorage

Para instalar webstorage:

Inserte el DVD de soporte en la unidad óptica. Haga doble clic en el archivo setup.exe de

la carpeta ASUS WebStorage que se encuentran la carpeta Software del DVD de soporte.

Para iniciar WebStorage desde el escritorio de Windows®, haga clic en Inicio > Todos los programas > ASUS > WebStorage. La barra de inicio rápido de WebStorage aparecerá en la barra de tareas de Windows®. Haga clic con el botón secundario en este icono para cambiar entre la barra de tareas.

Desde aquí puede recuperar todas las copias de seguridad, archivos sincronizados, grupos de uso compartido y datos protegidos con contraseña. Haga clic con el botón secundario del ratón para obtener una vista previa de los archivos antes de realizar la descarga o generación de una dirección URL de uso compartido.

Hacer copia de seguridad

Para hacer una copia de seguridad de los datos más importantes con unos pasos sencillos: predefina una programación de copia de seguridad conforme a sus preferencias en el almacenamiento en la nube o seleccione “Copia de seguridad automática” para obtener una copia de seguridad de datos completa.

MySyncFolder

Con esta herramienta podrá almacenar los archivos actualizados en MySyncFolder para acceder y compartir todos los tipos de archivo independientemente de su ubicación o dispositivo.

Calendario

ASUS WebStorage sincroniza automáticamente los eventos de calendario más actualizados con todos los equipos personales, de forma que tendrá exactamente los mismos eventos independientemente del equipo utilizado.

BookmarkSyncer

La práctica utilidad BookmarkSyncer conserva sus preferencias del explorador y los marcadores en la nube automáticamente sincronizados en varios equipos.

MobileApp

Las aplicaciones móviles de ASUS WebStorage sincronizan los archivos entre varios dispositivos. También admite la tecnología de transcodificación que permite obtener una vista previa y transmisión en secuencias de archivos en el teléfono móvil.

Ir a la Web

Experimente el servicio en la nube de valor añadido mediante ASUS WebStorage, sin riesgo de perder datos.

Configuración

1. Haga clic en el icono Settings (Configuración) 📋. Aparecerá la interfaz de configuración.
2. Siga las instrucciones que aparezcan en la pantalla para completar la configuración.

ASUS Easy Update es una herramienta de software que detecta los controladores y las aplicaciones más recientes para el sistema.

1. En el área de notificación de Windows®, haga clic con el botón secundario del ratón en el icono ASUS Easy Update.
2. Seleccione Schedule (Programar) para establecer la frecuencia con la que desea actualizar el sistema.
3. Seleccione Update (Actualizar) para activar la actualización.

1. Haga clic en OK (Aceptar) para mostrar los elementos que puede descargar.

1. Seleccione los elementos que desea descargar y haga clic en OK (Aceptar).

Encendido instantáneo de ASUS

ASUS Instant On (Encendido instantáneo de ASUS) proporciona un acceso rápido al modo Suspensión híbrida.

Utilizar ASUS Instant On (Encendido instantáneo de ASUS)

Para utilizar ASUS Instant On (Encendido instantáneo de ASUS):

La utilidad Instant On (Encendido instantáneo) está preinstalada en el equipo y se inicia automáticamente después de iniciar este.

1. Al iniciar el equipo, puede ver el icono de la utilidad en la barra de tareas de Windows.

1. Presione y, a continuación, haga clic en OK (Aceptar) en el mensaje de confirmación. El sistema entrará en el modo de suspensión híbrida.

La tecla de acceso directo predeterminada es . Para cambiarla, consulte la sección siguiente.

Seleccionar para no mostrar este mensaje la próxima vez.

Configurar ASUS Instant On (Encendido instantáneo de ASUS)

Para configurar ASUS Instant On (Encendido instantáneo de ASUS):

1. Haga clic con el botón secundario en el icono de ASUS Instant On (Encendido

instantáneo de ASUS) que se encuentra en la barra de tareas de Windows. Aparecerá la pantalla de configuración principal.

Puede habilitar o deshabilitar la tecla de acceso directo de ASUS Instant On (Encendido instantáneo de ASUS) así como mostrar u ocultar el icono de esta utilidad en la barra de tareas de Windows.

1. Haga clic en el botón Redefine (Redefinir) en la pantalla de configuración principal. Aparecerá la pantalla de configuración de teclas de acceso directo.

1. Escriba la combinación de teclas que desea utilizar para la tecla acceso directo de la utilidad ASUS Instant On (Encendido instantáneo de ASUS).
2. Haga clic en OK (Aceptar) para guardar los cambios y en Cancel (Cancelar) para descartar los cambios realizados.

Nero 9 permite crear, copiar, grabar, editar, compartir y actualizar diferentes tipos de datos.

Instalación de Nero 9

Para instalar Nero 9:

1. Inserte el DVD de Nero 9 en la unidad óptica.
2. Si la función Autorun (Ejecución automática) está habilitada, el menú principal aparecerá automáticamente.

Si la función Autorun (Ejecución automática) está deshabilitada, acceda al directorio principal del DVD de Nero 9 y haga doble clic en el archivo SetupX.exe.

1. En el menú principal, haga clic en Nero 9 Essentials.
2. Seleccione el idioma en el que desee que se muestre el asistente Installation Wizard (Asistente para instalación). Haga clic en Next (Siguiente).
3. Haga clic en Next (Siguiente) para continuar.
4. Active la casilla de verificación I accept the License Conditions (Acepto las condiciones de la licencia). Cuando haya terminado, haga clic en Next (Siguiente).
5. Seleccione la opción Typical (Típica) y haga clic en Next (Siguiente).
6. Active la casilla de verificación Yes, I want to help by sending anonymous application data to Nero (Sí, deseo colaborar enviando a Nero datos anónimos acerca de la aplicación) y haga clic en Next (Siguiente).
7. Cuando haya terminado, haga clic en Exit (Salir).

Grabación de archivos

Para grabar archivos:

1. En el menú principal, haga clic en Data Burning (Grabación de datos) > Add (Agregar).
2. Seleccione los archivos que desee grabar. Cuando haya terminado, haga clic en Add (Agregar).
3. Una vez seleccionados los archivos que desee grabar, haga clic en Burn (Grabar) para grabar los archivos en un disco.

Si desea obtener más información acerca del uso de Nero 9, visite el sitio web de Nero (www.nero.com).

Recuperación del sistema

Uso de la partición de recuperación

La partición de recuperación permite restaurar rápidamente el software del PC de sobremesa a su estado original de funcionamiento. Antes de usar la partición de recuperación, copie sus archivos de datos (como, por ejemplo, sus archivos PST de Outlook) a un dispositivo de almacenamiento USB o una unidad de red y anote los datos correspondientes a aquellos parámetros cuya configuración haya personalizado (como, por ejemplo, los correspondientes a la configuración de red).

Acerca de la partición de recuperación

La partición de recuperación es un espacio reservado del disco duro que se usa para restaurar el sistema operativo, los controladores y las utilidades instalados de fábrica en el PC de sobremesa.

NO elimine la partición llamada RECOVERY (RECUPERACIÓN). La partición de recuperación se crea en la fábrica y no se puede restaurar si se elimina. Acuda a un centro de asistencia técnica autorizado por ASUS con el PC de sobremesa si experimenta algún problema relacionado con el proceso de recuperación.

Uso de la partición de recuperación:

1. Pulse <F9> durante la secuencia de arranque.
2. Pulse para seleccionar la opción Windows Setup [EMS Enabled] (Instalación de Windows [EMS habilitada]).
3. Seleccione una de las siguientes opciones de recuperación.

System Recovery (Recuperación del sistema):

Esta función permite restaurar el sistema a su configuración predeterminada de fábrica.

System Image Backup (Copia de seguridad de la imagen del sistema):

Esta función permite grabar una copia de seguridad de la imagen del sistema en un conjunto de discos DVD que podrá usar posteriormente para restaurar el sistema a su configuración predeterminada.

System DVD Backup (Copia de seguridad del DVD del sistema):

Esta función permite crear una copia de seguridad del DVD de soporte.

1. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo el proceso de recuperación.

Visite el sitio web de ASUS a través de la dirección www.asus.com si desea descargar los controladores y utilidades más recientes.

Uso del DVD de recuperación (disponible sólo en determinados modelos)

Prepare de 1 a 3 DVDs grabables en blanco del modo indicado para crear el DVD de recuperación.

Quite la unidad de disco externa antes de llevar a cabo la recuperación del sistema en el PC de sobremesa. De acuerdo con Microsoft, podría perder datos importantes si Windows se instala en una unidad de disco incorrecta o se formatea la partición errónea.

Para usar el DVD de recuperación:

1. Inserte el DVD de recuperación en la unidad óptica. El PC de sobremesa debe encontrarse encendido.
2. Reinicie el PC de sobremesa y pulse <F8> durante la secuencia de arranque; a continuación, seleccione la unidad óptica (puede que se llame "CD/DVD") y pulse para arrancar desde el DVD de recuperación.
3. Haga clic en OK (Aceptar) para iniciar la restauración de la imagen.
4. Haga clic en OK (Aceptar) para confirmar la recuperación del sistema.

El proceso de restauración causará la eliminación de todos los datos almacenados en el disco duro. Asegúrese de crear una copia de seguridad de todos los datos importantes antes de llevar a cabo la recuperación del sistema.

1. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo el proceso de recuperación.

Durante el proceso de recuperación, NO extraiga el disco de recuperación a menos que así se lo indique el sistema; dicha acción podría inutilizar las particiones.

Visite el sitio web de ASUS a través de la dirección www.asus.com si desea descargar los controladores y utilidades más recientes.

Capítulo 7

Resolución de problemas

Resolución de problemas

Este capítulo describe problemas comunes a los que el usuario podría enfrentarse durante el uso del equipo y aporta posibles soluciones para los mismos.

? El equipo no se puede encender; el indicador LED de encendido situado en el panel frontal no se ilumina.

• Compruebe que el equipo se encuentre conectado correctamente.
• Compruebe que la toma de suministro eléctrico funcione.
• Compruebe que la fuente de alimentación se encuentre encendida. Consulte el apartado Encendido/apagado del equipo en el Capítulo 1 si desea obtener más información.

? El equipo se bloquea.

- Lleve a cabo los pasos descritos a continuación para cerrar los programas que no respondan:

1. Pulse las teclas + + en el teclado y haga clic en Start Task Manager (Iniciar el Administrador de tareas).
2. Haga clic en la pestaña Applications (Aplicaciones).
3. Seleccione el programa que no responda y haga clic en End Task (Finalizar tarea).
4. Si el teclado no responde, mantenga pulsado el botón de encendido situado en la parte superior del chasis hasta que el equipo se apague. Pulse de nuevo el botón de encendido a continuación para encender el equipo.

No puedo conectarme a una red inalámbrica empleando la tarjeta WLAN ASUS (disponible sólo en determinados modelos).

• Asegúrese de haber introducido la clave de seguridad de red correcta para la red inalámbrica a la que desee conectarse.
• Conecte las antenas externas (opcionales) a los conectores de antena de la tarjeta WLAN ASUS y colóquelas en la parte superior del chasis del equipo para maximizar el rendimiento de la conexión inalámbrica.

Las teclas de dirección del teclado numérico no funcionan.

Compruebe si el indicador LED Number Lock (Bloq Num) está apagado. Si el indicador LED Number Lock (Bloq Num) está encendido, las teclas del teclado numérico sólo permitirán introducir números. Pulse la tecla Number Lock (Bloq Num) para apagar el indicador LED si desea usar las teclas de dirección del teclado numérico.

El monitor no muestra ninguna imagen.

• Compruebe que el monitor se encuentre encendido.
• Asegúrese de que el monitor se encuentre conectado correctamente al puerto de salida de vídeo del equipo.
• Si el equipo cuenta con una tarjeta de gráficos discretos, asegúrese de conectar el monitor a un puerto de salida de vídeo perteneciente a la tarjeta de gráficos discretos.
• Compruebe si alguna de las patillas del conector de vídeo del monitor está torcida. Si detecta la existencia de patillas torcidas, sustituya el cable del conector de vídeo del monitor.
• Compruebe que el monitor se encuentre conectado correctamente a una fuente de alimentación.
• Consulte la documentación suministrada con el monitor si desea obtener más información acerca de la resolución de problemas.

Durante el uso de varios monitores, sólo uno de ellos muestra imágenes.

• Asegúrese de que ambos monitores se encuentren encendidos.
• Es normal que sólo el monitor conectado al puerto VGA muestre imágenes durante la etapa POST. La función de pantalla dual sólo funciona con Windows.
• Si el equipo cuenta con una tarjeta gráfica instalada, asegúrese de conectar los monitores a los puertos de salida de la tarjeta gráfica.
• Compruebe si la configuración para el uso de varias pantallas es correcta. Consulte el apartado Conexión de varias pantallas externas en el Capítulo 3 si desea obtener más información.

El equipo no detecta un dispositivo de almacenamiento USB.

• La primera vez que se conecta un dispositivo de almacenamiento USB a un equipo, Windows instala automáticamente el controlador correspondiente. Espere unos minutos y acceda a Mi PC para comprobar si el equipo ha detectado el dispositivo de almacenamiento USB.
• Conecte el dispositivo de almacenamiento USB a otro equipo para comprobar si está averiado o no funciona correctamente.

Deseo restaurar o deshacer los cambios que he aplicado a la configuración de sistema del equipo sin que ello afecte a mis archivos o datos personales.

La función System Restore (Restaurar sistema) de Windows ^® permite restaurar o deshacer cambios aplicados a la configuración de sistema del equipo sin que ello afecte a los datos personales (como, por ejemplo, a documentos o fotos). Si desea obtener más información, consulte el apartado Restauración del sistema en el Capítulo 2.

La imagen no presenta la relación de aspecto correcta en un televisor HDTV.

Este efecto se debe al uso de diferentes resoluciones por parte del monitor y el televisor HDTV. Ajuste la resolución de pantalla a aquélla que corresponda al televisor HDTV. Para cambiar la resolución de pantalla:

1. Lleve a cabo cualquiera de las acciones descritas a continuación para abrir la pantalla de configuración Screen Resolution (Resolución de pantalla):

Haga clic en

Control Panel (Panel de control) > Appearance and Personalization (Apariencia y personalización) > Display > Change display settings (Cambiar la configuración de pantalla).

- Haga clic con el botón secundario del ratón en cualquier punto del escritorio de Windows. Cuando aparezca el menú emergente, haga clic en Personalizar > Pantalla > Cambiar la configuración de pantalla.

1. Ajuste la resolución. Consulte la documentación suministrada con el televisor HDTV si desea conocer su resolución.
2. Haga clic en Aplicar o en Aceptar. A continuación, haga clic en Conservar cambios en el mensaje de confirmación.

Los altavoces no reproducen sonido.

• Asegúrese de conectar los altavoces al puerto de salida de línea (de color lima) situado en el panel frontal o el panel posterior.
• Compruebe que los altavoces se encuentren conectados a una fuente de alimentación eléctrica y encendidos.
• Ajuste el volumen de los altavoces.
• Asegúrese de no haber desactivado el sonido del sistema.

- Si lo ha hecho, el icono de volumen presentará este aspecto:

. Para

habilitar el sonido del sistema, haga clic en el icono de Windows y, a continuación, haga clic en

el área de notificación

- Si el sonido del sistema no está desactivado, haga clic en el control deslizante para ajustar el volumen.

y arrastre

- Conecte los altavoces a otro equipo para comprobar si funcionan correctamente.

¿La unidad DVD no lee un disco?

• Compruebe si ha colocado el disco con la etiqueta orientada hacia arriba.
• Compruebe que el disco se encuentre centrado en la bandeja, en especial si su forma o tamaño son poco frecuentes.
• Compruebe si el disco está arañado o deteriorado de cualquier otro modo.

¿El botón de expulsión de la unidad DVD no responde?

1. Haga clic en > Computer (Equipo).
2. Haga clic con el botón secundario del ratón en continuación, haga clic en Eject (Expulsar) en el menú.

Encendido

Problema Posible causa Acción
El equipo no se enciende.(El indicador de encendido permanece apagado).	El voltaje de alimentación no es correcto.	Coloque el conmutador de voltaje de alimentación del equipo en la posición que corresponda a los requisitos de alimentación de su región.Ajuste la configuración de voltaje.Asegúrese de que el cable de alimentación se encuentre desconectado de la toma de suministro eléctrico.
	El equipo no está encendido.	Pulse el botón de encendido situado en el panel frontal y asegúrese de que el equipo se enciende.
	El cable de alimentación del equipo no está conectado correctamente.	Asegúrese de que el cable de alimentación se encuentre conectado correctamente.Use otro cable de alimentación compatible.
	Existe un problema relacionado con la fuente de alimentación (PSU).	Instale otra fuente de alimentación (PSU) en el equipo.

Pantalla

Problema Posible causa Acción
La pantalla no muestra ninguna imagen (permanece en color negro) después de encender el equipo.	El cable de transmisión de señal no está conectado al puerto VGA correcto del equipo.	Conecte el cable de transmisión de señal al puerto de pantalla correcto (aquél de tipo VGA integrado en la placa o perteneciente a la tarjeta de gráficos discretos).Si está usando una tarjeta VGA de gráficos discretos, conecte el cable de transmisión de señal a su puerto VGA.
	Existe un problema relacionado con el cable de transmisión de señal.	Intente conectar el equipo a otro monitor.

Red LAN

Problema Posible causa Acción
No se puede acceder a Internet.	El cable de red LAN no está conectado.	Conecte el cable de red LAN al equipo.
	Existe un problema relacionado con el cable de red LAN.	Asegúrese de que el indicador LED LAN se encuentre encendido. Si no es así, pruebe con otro cable de red LAN. Si el problema persiste, póngase en contacto con un centro de asistencia técnica autorizado por ASUS.
	El equipo no está conectado correctamente a un router o hub.	Asegúrese de que el equipo se encuentre conectado correctamente a un router o hub.
	La configuración de red no es correcta.	Póngase en contacto con su proveedor de servicios de Internet (ISP) y solicite la configuración de red LAN correcta que deba aplicar.
	Existe un problema relacionado con el uso del software antivirus.	Cierre el software antivirus.
	Existe un problema relacionado con el controlador.	Vuelva a instalar el controlador de red LAN.

Audio

Problema Posible causa Acción
El equipo no reproduce sonidos.	Los altavoces o auriculares no están conectados al puerto correcto.	Consulte el manual del usuario del equipo para determinar la ubicación del puerto correcto.Desconecte los altavoces del equipo y vuelva a conectarlos a continuación.
	Los altavoces o auriculares no funcionan.	Pruebe con otros altavoces o auriculares.
	Los puertos de audio frontales o posteriores no funcionan.	Pruebe a conectar los altavoces o auriculares a los puertos de audio frontales y posteriores. Si alguno de ellos falla, compruebe si está configurado como puerto multicanal.
	Existe un problema relacionado con el controlador.	Vuelva a instalar el controlador de audio.

Sistema

Problema Posible causa Acción
El sistema parece demasiado lento.	Existen demasiados programas en ejecución.	Cierre algunos programas.
	El equipo ha sufrido el ataque de un virus.	Use un software antivirus para detectar la presencia de virus y reparar el equipo.Vuelva a instalar el sistema operativo.
El sistema se bloquea o falla con frecuencia.	El disco duro ha sufrido un error.	Envíe el disco duro dañado a un Centro de asistencia técnica autorizado por ASUS y solicite su reparación.Sustituya el disco duro por otro nuevo.
	Existe un problema relacionado con los módulos de memoria.	Sustituya los módulos de memoria por otros compatibles.Retire los módulos de memoria complementarios que haya instalado y compruebe si el problema persiste.
	El equipo no recibe ventilación suficiente.	Instale el equipo en una zona en la que disfrute de un flujo de aire más favorable.
	Se ha instalado software no compatible.	Vuelva a instalar el SO y el software compatible.

CPU

Problema Posible causa Acción
El equipo genera demasiado ruido tras encenderlo.	El equipo se está iniciando.	Se trata de un efecto normal; al encender el equipo, el ventilador gira a toda velocidad. La velocidad del ventilador se reduce de nuevo cuando el equipo carga el SO.
	La configuración del BIOS se ha modificado.	Restaure la configuración del BIOS a sus valores predeterminados.
	La versión del BIOS no es la más reciente.	Actualice el BIOS a la versión más reciente. Visite el sitio web de soporte de ASUS a través de la dirección http://support.asus.com si desea descargar la versión más reciente del BIOS.
El equipo genera demasiado ruido durante el uso.	El ventilador de la CPU se ha sustituido.	Asegúrese de usar un ventilador para CPU compatible o recomendado por ASUS.
	El equipo no recibe ventilación suficiente.	Instale el equipo en una zona en la que disfrute de un flujo de aire más favorable.
	La temperatura del sistema es demasiado elevada.	• Actualice el BIOS.• Si sabe cómo desmontar y montar la placa base, intente limpiar el interior del chasis.

Si el problema persiste, consulte la tarjeta de garantía del PC de sobremesa y póngase en contacto con un Centro de asistencia técnica autorizado por ASUS. Visite el sitio web de soporte de ASUS a través de la dirección http://support.asus.com/ si desea obtener información acerca de los centros de asistencia técnica.

Información de contacto con ASUS

ASUSTeK COMPUTER INC.

Domicilio de la compañía: 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

General (tel): [phone]

Asistencia (fax): [phone]

E-mail: [e-mail]

Dirección web: www.asus.com.tw

Asistencia técnica

General (tel): [phone]

Asistencia en línea: support.asus.com

ASUS COMPUTER INTERNATIONAL (América)

Domicilio de la compañía: 800 Corporate Way, Fremont, CA 94539, USA

General (tel): [phone]

Asistencia (fax): [phone]

Dirección web usa.asus.com

Asistencia técnica

General (tel) [phone]

Asistencia (fax) [phone]

Contacto en línea support.asus.com

ASUS COMPUTER GmbH (Alemania y Austria)

Domicilio de la compañía Harkort Str. 21-23, D-40880 Ratingen, Germany

Asistencia (fax) [phone]

Dirección web www.asus.de

Contacto en línea www.asus.de/sales

Asistencia técnica

Teléfono de componentes [phone]*

Asistencia (fax) [phone]

Asistencia en línea support.asus.com

* Coste de la llamada: 0,14 /minuto desde una línea de teléfono fijo en Alemania; 0,42 /minuto desde un teléfono móvil.

Fabricante	ASUSTeK Computer Inc.Domicilio de la compañía: No. 150, LI-TE RD., PEITOU, TAIPE 112, TAIWAN R.O.C
Representante autorizado en Europa	ASUSTeK Computer GmbHDomicilio de la compañía: HARKORT STR. 21-23, 40880RATINGEN, GERMANY

ASUS Essentio Desktop PC CM6870

Capítulo 4: Utilizar el ordenador

Capítulo 5: Conectarse a Internet

Para encender el ordenador:

Para bloquear un dispositivo:

Para desbloquear el dispositivo:

Sincronizador de marcadores
