Tipo de producto	Trituradora de documentos de microcorte
Marca	Intimus
Modelo	Crypto 60 CC6
Nivel de seguridad	P-6 (DIN 66399)
Tipo de corte	Microcorte (partículas)
Tamaño de corte	0,8 x 12 mm
Capacidad de corte (A4 70 g/m²)	10-12 hojas por pasada
Ancho de entrada	240 mm
Volumen del cesto	30 litros
Dimensiones (L x P x A)	395 x 310 x 620 mm
Peso	11,5 kg
Alimentación	230 V / 50 Hz
Potencia	400 W
Nivel sonoro	58 dB(A)
Velocidad de corte	2,8 m/min
Ciclo de funcionamiento	10 minutos continuos / 20 minutos de enfriamiento
Funciones principales	Marcha adelante, marcha atrás, parada automática, detección de atasco
Seguridad	Bloqueo de seguridad, protección contra sobrecargas, parada automática en caso de sobrecalentamiento
Mantenimiento y limpieza	Lubrique las cuchillas cada 20 000 pasadas o después de un atasco
Piezas de repuesto y reparabilidad	Cuchillas de repuesto disponibles, reparación por servicio autorizado
Accesorios incluidos	Aceite de lubricación, bolsas de repuesto

Preguntas frecuentes - Crypto 60 CC6 Intimus

¿Cuál es la capacidad de corte máxima del Intimus Crypto 60 CC6?

La trituradora puede cortar hasta 12 hojas A4 (70 g/m²) en una sola pasada.

¿Puedo destruir grapas y clips con este modelo?

Sí, el Crypto 60 CC6 acepta grapas y clips sin problema. Retire las carpetas y las gomas elásticas.

¿Cómo lubricar las cuchillas de la trituradora?

Aplique aceite especial para trituradoras sobre las cuchillas a través de la entrada de papel cada 20 000 pasadas o después de un atasco.

¿Qué hacer en caso de atasco de papel?

Use la marcha atrás para liberar el papel. Si es necesario, desconecte la alimentación y retire con cuidado el papel atascado.

¿Esta trituradora puede destruir tarjetas de crédito o CD?

No, el Crypto 60 CC6 está diseñado solo para papel. No introduzca plásticos duros ni soportes magnéticos.

¿Cuál es la duración de funcionamiento continuo?

El ciclo de funcionamiento es de 10 minutos continuos, seguido de un tiempo de enfriamiento de 20 minutos.

¿Cómo vaciar la cesta?

Tire del cajón hacia adelante para acceder a la cesta. Vacíela regularmente para evitar atascos.

¿La trituradora es segura para niños?

El modelo cuenta con un bloqueo de seguridad que impide cualquier uso no autorizado. Mantenga la llave fuera del alcance de los niños.

¿Puedo usar un alargador para la alimentación?

Sí, pero asegúrese de que el alargador soporte al menos 500 W y que la trituradora esté enchufada sola en el tomacorriente.

¿Dónde encontrar piezas de repuesto?

Las cuchillas y otras piezas están disponibles a través del servicio posventa de Intimus o de distribuidores autorizados.

MANUAL DE USUARIO Crypto 60 CC6 Intimus

Leer las instrucciones de uso antes de la puesta en servicio!

Instrucciones de uso

INDICACIONES DE SEGURIDAD IMPORTANTES

<< ¡El aparato no debe ser operado por varias personas al mismo tiempo!

La concepción de los elementos de seguridad se basa en un manejo sin peligro en un "servicio por una sola persona".

<< ¡Durante el proceso de trituración no se deben efectuar otros trabajos en la máquina (p. ej. limpieza etc.)!

<< ¡La máquina no es un juguete y no es apropiada para el empleo y uso por parte de niños!

El concepto global en razón de la seguridad (dimensiones, orificios de alimentación, desconexiones de seguridad, etc.) de esta máquina no incluye ningún tipo de garantía en cuanto a un manejo inofensivo por parte de niños.

<< ¡Peligro de lesión! No acercar a la apertura de alimentación piezas sueltas de ropa, corbatas, bisutería, cabello largo u otros objetos sueltos!

<< ¡Peligro de lesión! No introducir los dedos en la apertura de alimentación!

<< ¡En caso de emergencia desconectar el aparato usando el interruptor principal o el interruptor de emergencia, o extraer la clavija de red!

<< Antes de abrir el aparato hay que extraer la clavija de red! ¡Las reparaciones solamente debe efectuarlas un técnico especialista!

Materiales especiales

SímboloModelo
45/60SC2
45/60CC3				X
45/60CC4				X
45/60CC5	X		X	X
45/60CC6	X	X	X	X

X = no apropiado para el desmenuzamiento

PUESTA EN SERVICIO

CAMPO DE APLICACIÓN:

El shredder de datos intimus 45/60SC2/CC3/CC4/CC5/CC6 es un aparato para la trituración de información escrita.

¡La máquina solamente debe ser utilizada para el desmenuzamiento de papel (puede consultar las excepciones en la tabla en „Materiales especiales“)!

El desmenuzamiento de soportes de datos de otro tipo puede tener como consecuencia lesiones en personas (p. ej. debido a fragmentos de materiales compactos, etc.), así como daños en la máquina (p. ej. destrucción del mecanismo de corte, etc.).

COLOCACIÓN:

• Desembale y coloque el aparato.
• Cuelgue el saco de plástico en el marco del saco.
• Enchufe el aparato a la red (1) (Fig. 2) (ver las indicaciones sobre el fusible previo necesario del tomacorriente en "CARACTERÍSTICAS TÉCNICAS").

¡La toma de conexión a la red de la máquina tiene que encontrarse en un lugar fácilmente accesible y en las inmediaciones de la máquina!

¡La máquina sólo se deberá usar en recintos cerrados y con temperaturas comprendidas entre 10 – 25°C.

MANEJO

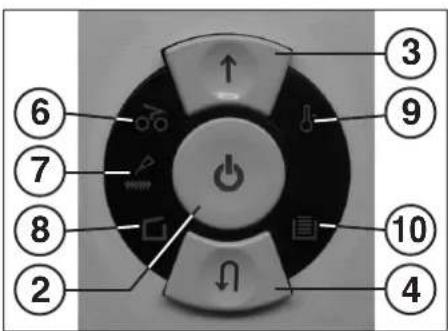

ELEMENTOS DE MANDO:

1 = Clavija de enchufe a la red (Fig. 2)

Al enchufar la máquina a través de la clavija de enchufe a la red eléctrica, la máquina se encuentra en primer lugar desconectada.

2 = Pulsador funcional (Fig. 1)

Este pulsador comprende tres funciones:

a) "Listo para el uso"

Accionando brevemente este pulsador se conecta el equipo en el modo de funcionamiento "listo para el uso".

Al mismo tiempo se encenderá el indicador piloto integrado 🔒.

b) "Apagado"

Si se acciona este pulsador en el modo de funcionamiento "Listo para el uso" aprox. por 3 seg., la máquina se desconectará.

Nota: Si la máquina no se utiliza durante un periodo de tiempo de aprox. 5 min., se apagará automáticamente.

c) "Parada"

Al accionar brevemente este pulsador mientras el mecanismo de corte está en marcha, se desconectará éste y se quedará parado.

3 = Pulsador de avance (Fig. 1)

Este pulsador comprende dos funciones:

a) Accionando brevemente este pulsador, el mecanismo de corte avanzará unos pocos segundos, por ejemplo, para sacar el material que aún se encuentra en el mecanismo de corte. Al mismo tiempo se encenderá el indicador piloto integrado ↑. b) Si este pulsador se mantiene oprimido durante unos dos segundos, el mecanismo de corte avanzará de modo continuo, por lo que el máquina se podrá suministrar con material. Al mismo tiempo se encenderá el indicador piloto integrado ↑.

4 = Pulsador de retroceso (Fig. 1)

El mecanismo de corte retrocede brevemente al accionar este pulsador. Al mismo tiempo se encenderá el indicador piloto integrado 🔒.

5 = Barrera fotoeléctrica (avance) (Fig. 3)

Inicia el proceso de desmenuzamiento en el momento de introducir material en la ranura de alimentación. Al mismo tiempo se encenderá el indicador piloto del pulsador de avance.

6 = Indicador de control (Fig. 1)

"Material atascado en el aparato" / "Barrera fotoeléctrica tapada por apertura de puerta o por conexión"

Para el modo de proceder consulte la descripción correspondiente en el apartado "AVERÍA".

a) "Material atascado en el aparato"

Se encenderá al introducir demasiado material en el mecanismo de corte. El mecanismo de corte se bloquea, retrocede a continuación un poco y se para. El motor se desconecta.

b) "Barrera fotoeléctrica tapada

por apertura de puerta"

Se enciende si al abrir la puerta sigue habiendo material en la ranura de alimentación. El mecanismo de corte se para. El motor se desconecta.

c) "Barrera fotoeléctrica tapada

por conexión"

Se enciende si al conectar la máquina sigue habiendo material en la ranura de alimentación.

Fig. 1

Se enciende cuando el mecanismo de corte de la versión Cross-Cut (cruzado) se tiene que engrasar. El proceso de engrase se tiene que confirmar con el pulsador de retroceso (4) (ver descripción en "MANTENIMIENTO DEL MECANISMO DE CORTE").

8 = Indicador de control (Fig. 1)

"Puerta abierta" / "Avería eléctrica"

a) "Puerta abierta"

Se enciende si la puerta del armario inferior está abierta. El aparato se desconecta automáticamente y no se puede conectar mientras la puerta siga estando abierta.

b) "Avería eléctrica"

parpadea, si ha surgido una avería eléctrica en los sensores de la puerta. El aparato se desconecta. Avise al comercio especializado más cercano.

9 = Indicador de control (Fig. 1)

"Sobrecarga de motor" / "Avería eléctrica"

Para el modo de proceder consulte la descripción correspondiente en el apartado "AVERÍA".

a) "Guardamotor"

Se enciende cuando el motor se ha sobrecargado y desconectado. La máquina no se puede activar durante la fase de enfriamiento del motor.

b) "Avería eléctrica"

parpadea, si ha surgido una avería eléctrica dentro de la placa de circuitos impresos del sistema de mando. Al mismo tiempo se encenderá el indicador piloto ⏻ del pulsador funcional (2). La máquina se desconecta. Avise al comercio especializado más cercano.

10 = Indicador de control (Fig. 1)

"Saco recolector de papel lleno"

Se enciende cuando el saco recolector para papel está lleno y se tiene que vaciar. El mecanismo de corte para el desmenuzamiento de papel se desconecta.

La destructora no se debe utilizar nunca como asiento ni como taburete. ¡Peligro de caída por rotura de material!

CÓMO CONECTAR EL APARATO:

Para conectar el aparato en "listo para el uso" proceda como sigue:

• Accione brevemente el pulsador funcional (2).
• El indicador piloto del pulsador funcional (2) se encenderá para la función "Listo para el uso".
• A continuación se puede empezar a alimentar el aparato con papel.

ALIMENTACIÓN DE MATERIAL:

Introduzca papel por la ranura de alimentación de papel (11) (Fig. 3) al mecanismo de corte.

El aparato se conecta automáticamente a la marcha de avance, mete el material y se desconecta automáticamente después de haber finalizado la etapa de desmenuzamiento.

Notas: Para el desmenuzamiento de láminas transparentes se tiene que conectar la máquina a mano en el modo de funcionamiento de avance (mantenga accionado el pulsador de avance (3) durante unos 2 segundos).

Accionando brevemente el pulsador funcional (2) (función de "Parada") se puede detener en todo momento la etapa de desmenuzamiento. Para continuar, mantenga accionado el pulsador de avance (3) durante 2 segundos.

Si la máquina no se utiliza durante un periodo de tiempo de aprox. 5 min. se desconecta.

¡No introduzca nunca en el aparato más material del indicado como máximo (consulte el apartado "DATOS TÉCNICOS")!

En el caso de que se haya introducido de todos modos demasiado material en el mecanismo de corte, consulte en "AVERÍAS" en el apartado "MATERIAL ATASCADO EN EL APARATO".

CÓMO VACIAR EL SACO RECOLECTOR PARA PAPEL (Fig. 4):

En cuanto el saco recolector se haya llenado de papel, el aparato se desconectará. El indicador de control (10) se enciende. Proceda como sigue:

• Abra la puerta. El indicador de control (8) se enciende. Si aún queda material en la ranura de alimentación, el indicador de control (6) se encenderá también ahora.
• Saque el saco recolector (12) junto con el marco contenido en la unidad inferior de la carcasa, retire el saco y elimine el contenido. El indicador de control (10) se apaga.
• Cuelgue el saco vaciado en el marco del saco y vuelva a introducir el saco con marco en la unidad inferior de la carcasa. Cierre la puerta. El indicador de control (8) se apaga.
• Si el indicador de control está encendido, confirme brevemente con el pulsador de avance (3). El material que se había quedado en la ranura de alimentación es desmenuzado y el indicador se apaga.

Nota: ¡La máquina sólo funciona con la puerta cerrada!

INDICADOR DINÁMICO DE CARGA:

A fin de evitar el atasco de material y, por lo tanto, lograr una destrucción continuada y efectiva de los soportes de datos, se indica - durante la etapa de desmenuzamiento - el grado momentáneo de carga del motor mediante una luz difusa, determinada por el color, en la ranura de alimentación, como sigue:

Luz verde: Carga < 50%

Luz amarilla: Carga 50 -75%

Luz roja: Carga 75 -100%

11 = Ranura de
alimentación de papel (Fig. 3)
12 = Saco recolector para papel (Fig. 4)
13 = Botellita de aceite (Fig. 6)

Fig. 1

Fig. 3

MATERIAL ATASCADO EN EL APARATO: (Función de auto-retroceso)

Si se produce un atasco debido a un exceso de material introducido, el aparato reacciona como sigue:

- El mecanismo de corte se bloquea, retrocede a continuación un poco (material se libera) y se para. El motor se desconecta. El indicador de control 06) se enciende.

Proceda como sigue:

Papel atascado en la ranura de alimentación de papel (11)

• Retire el papel retrocedido.
• Una vez hecho esto, el mecanismo de corte avanzará automáticamente y desmenuzará el resto de papel contenido en el mecanismo de corte. El indicador piloto integrado del pulsador de avance (3) está encendido durante el avance. El indicador de control (6) se apaga.
• Continúe con el desmenuzamiento introduciendo una cantidad menor de papel.
• Si fuera necesario, conecte el mecanismo de corte a mano, alternando entre avance y retroceso, hasta que el material haya pasado por el mecanismo de corte y se haya desmenuzado.

BARRERA FOTOELÉCTRICA TAPADA POR APERTURA DE PUERTA:

Si al abrir la puerta se encontrara aún material en la ranura de alimentación, el motor se desconectará y el mecanismo de corte se parará. El indicador de control (6) se enciende.

Cierre la puerta y confirme la situación accionando brevemente el pulsador de avance (3). El material restante se introducirá en el mecanismo de corte para ser desmenuzado.

BARRERA FOTOELÉCTRICA TAPADA POR CONEXIÓN:

Si al conectar la máquina hubiera material en la ranura de alimentación, el indicador de control se enciende ⑥).

Retire el material y confirme la situación accionando brevemente el pulsador de avance (3).

GUARDAMOTOR:

Si el motor se sobrecarga, se desconectará. El indicador de control ♿ (9) se enciende.

Deje enfriar el aparato unos 25-40 minutos y vuelva a activar entonces el aparato.

AVERÍA ELÉCTRICA:

Si el indicador de control (9) parpadea en combinación con el indicador piloto del interruptor funcional (2) o sólo el indicador de control (8), significa que ha surgido una avería eléctrica. Con lo que el aparato no se puede activar.

Avise en este caso al comercio especializado más cercano.

LISTA DE VERIFICACIÓN EN LAS AVERÍAS:

Si el aparato no funciona, compruebe los siguientes puntos:

• ¿Se ha conectado la clavija de enchufe a la red de corriente eléctrica?
• ¿Está la puerta cerrada?
• ¿Esta el saco recolector de papel lleno?

Siga las instrucciones en el apartado "CÓMO VACIAR EL SACO RECOLECTOR".

• ¿Hay material atascado en el aparato?
  Siga las instrucciones en el apartado "MATERIAL ATASCADO EN EL APARATO".
• ¿Se ha sobrecargado el motor?

Consulte el apartado "GUARDAMOTOR".

Si su aparato presenta otro problema distinto a los alistados anteriormente, notifiquelo al comercio especializado más cercano.

MANTENIMIENTO / ELIMINACIÓN

LIMPIEZA DE LAS FOTOCÉLULAS (Fig. 5):

En el caso de que se hayan quedado papeles adheridos en la ranura de entrada (p. ej. tras un atasco de papel) es posible que el aparato no se desconecte a causa de la fotocélula "tapada".

Puede retirar los trozos de papel o bien limpiar la fotocélula, alimentando el mecanismo de corte con una hoja de papel adicional, o activar la marcha de retroceso del aparato pasando, a continuación, brevemente un pincel sobre ambas "ópticas" de la fotocélula.

Fig. 5

Fig. 6

MANTENIMIENTO DEL MECANISMO DE CORTE (CORTE CRUZADO/CROSS-CUT):

Después de haber transcurrido un determinado tiempo de servicio, se deberá aplicar aceite en los mecanismos de corte cruzado. Si el indicador de control está encendido 🔒), proceda como sigue:

Abra la puerta. El indicador de control (8) se enciende y el indicador piloto 📋 del pulsador de retroceso (4) así como el indicador de control 🌐 parpadean. Tome la botellita de aceite (13) (Fig. 6) situada en el soporte de la puerta y vuelva a cerrar la puerta.

Distribuya un poco de aceite sobre una hoja de papel y, a continuación, introdúzcala por la ranura de alimentación de papel (11) al mecanismo de corte.

El papel se mete y el aceite penetrará así en el mecanismo de corte.

Nota: Para borrar el indicador, habrá que confirmar este proceso, después de haber engrasado el mecanismo de corte, como sigue:

- Abra la puerta hasta que el indicador de control (8) se encienda. Los indicadores de control (7) y (4) parpadean.

• Accione el pulsador de retroceso (4) y no lo suelte hasta que el indicador de control 7) se apague.
• Cierre la puerta de nuevo.

Una vez hecho esto, el mecanismo de corte comenzará automáticamente un ciclo de limpieza (avance/retroceso) y, a continuación, se desconecta. La máquina vuelve a estar lista para el uso. Si desea pedir el aceite especial, consulte el apartado "ACCESORIOS ESPECIALES".

FUNCIÓN AUTOMÁTICA DE AHORRO ENERGÉTICO:

Si el aparato no se utiliza durante algún tiempo, se desconectará automáticamente tras unos 5 min. El indicador piloto del pulsador funcional (2) para "Lista para el uso" se apaga. Accione brevemente el pulsador funcional para reconectar.

ELIMINACIÓN DEL APARATO USADO:

Elimine el aparato usado al final de su vida útil respetando siempre las normas medioambientales. No tire las partes de la máquina ni el embalaje con la basura doméstica.

DATOS TÉCNICOS ACCESSORIO ESPECIAL

Modelo	Datos de conexión a la redtensión de conexión/frecuencia - consumo de corriente - potencia
intimus 45/60SC2	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW
intimus 45/60CC3+CC4+CC5	220-230V/50Hz · 3,0 A · 0,55 kW	120V/60Hz · 5,6 A · 0,55 kW	100V/50/60Hz · 7,0 A · 0,55 kW
intimus 45/60CC6	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW

Fusible previo (lento): 220-230V = 10 A / 120V = 15 A / 100V = 15 A

Denominación N° de pedido

Saco de plástico, 440x330x600x0,05 mm (45) 83079

Saco de plástico, 440x330x950x0,05 mm (60) 99977

Botellita de aceite, 110 ml 88035

Inicación: En el caso de pedidos ulteriores de accesorios especiales y de piezas de repuesto, rogamos se dirija a nuestro representante oficial.

Modelo	Tipo	Ancho de corte papel	Rendimiento de corte papel	Ancho de trabajo	Nivel de ruídos	Dimensiones A x F x A	Peso
intimus 45SC2	278-4S	3,8 mm	22-24 hojas*	235 mm	aprox. 55 dB(A)	450 x 390 x 650 mm	31 kg
intimus 45CC3	278-4C	3,8x30 mm	13-15 hojas*	235 mm	aprox. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC4	278-2C	1,9x15 mm	10-11 hojas*	235 mm	aprox. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC5	278-1C	0,8x12 mm	5-6 hojas*	235 mm	aprox. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC6	278-1CF	0,8x4,5 mm	5-6 hojas*	235 mm	aprox. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 60SC2	279-4S	3,8 mm	22-24 hojas*	235 mm	aprox. 55 dB(A)	450 x 390 x 770 mm	33 kg
intimus 60CC3	279-4C	3,8x30 mm	13-15 hojas*	235 mm	aprox. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC4	279-2C	1,9x15 mm	10-11 hojas*	235 mm	aprox. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC5	279-1C	0,8x12 mm	5-6 hojas*	235 mm	aprox. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC6	279-1CF	0,8x4,5 mm	5-6 hojas*	235 mm	aprox. 55 dB(A)	450 x 390 x 770 mm	34 kg

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

5 = Dispositivo fotoeléctrico

(avanço) (Fig. 3)

b) "Falha eléctrica"

b) "Falha eléctrica"

DISPOSITIVO FOTOELÉCTRICO

OCUPADO AO SE ABRIR A PORTA:

Avenida de la Platja, 120 bajos fax +34 / 9 02 22 31 32
