F-87004-p - Lavavajillas AEG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas
Marca	AEG
Modelo	F-87004-p
Dimensiones (An x Al x Pr)	60 x 85 x 60 cm
Peso neto	50 kg
Alimentación eléctrica	220-240 V, 50 Hz, 10 A
Capacidad	12 cubiertos
Clase energética	A+
Consumo de agua por ciclo	10 L
Consumo de energía por ciclo	1,05 kWh
Nivel sonoro	44 dB(A)
Programas de lavado	Auto, Eco, Intensivo, Rápido, Vidrio
Funciones adicionales	Inicio diferido, Secado extra, Media carga
Tipo de secado	Intercambiador térmico
Seguridad infantil	Sí
Indicador de sal y líquido de enjuague	Sí
Limpieza del filtro	Después de cada ciclo (recomendado)
Piezas de repuesto disponibles	Sí, a través del servicio postventa AEG
Reparabilidad	Índice de reparabilidad: 7,8/10

Preguntas frecuentes - F-87004-p AEG

¿Cómo instalar mi lavavajillas AEG F-87004-p?

Asegúrese de que el aparato esté nivelado y conectado a la entrada de agua fría (presión 0,4-10 bar). Enchufe el cable de alimentación e inserte el tubo de desagüe en un sifón. Consulte el manual para más detalles.

¿Qué programas de lavado están disponibles?

Los programas incluyen: Auto (detección de suciedad), Eco (ahorro de energía), Intensivo (vajilla muy sucia), Rápido (30 min), y Vidrio (delicado).

¿Cómo usar el inicio diferido?

Presione varias veces la tecla Inicio diferido para elegir un retardo de 1 a 24 horas. Seleccione el programa, luego cierre la puerta. El ciclo comenzará automáticamente a la hora elegida.

¿Qué hacer si el lavavajillas no desagua?

Verifique que el tubo de desagüe no esté doblado u obstruido. Limpie el filtro ubicado en el fondo del tambor. Si el problema persiste, la bomba de desagüe podría estar defectuosa; contacte a un profesional.

¿Cómo limpiar los filtros?

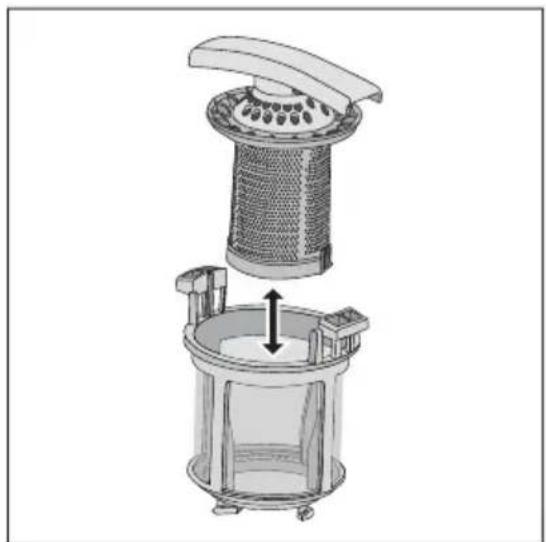

Retire la cesta inferior, desenrosque el filtro cilíndrico y enjuáguelo bajo agua corriente. Limpie el filtro plano y el microfiltro. Vuelva a colocar todo apretando correctamente.

¿Por qué quedan residuos en la vajilla?

Esto puede deberse a una falta de abrillantador, una sal regeneradora insuficiente, o una temperatura de lavado demasiado baja. Verifique los niveles y seleccione un programa más intenso.

¿Cómo ajustar el nivel de abrillantador?

Abra el dispensador de abrillantador y gire la rueda de ajuste (de 1 a 6). Un ajuste más alto aumenta la cantidad de producto. Consulte el manual para el ajuste óptimo.

¿Qué significa el código de error E20?

El código E20 indica un problema de desagüe. Verifique el filtro, el tubo de desagüe y la bomba. Desenchufe el aparato, inspeccione y luego reinicie.

¿Cómo activar la seguridad infantil?

Mantenga presionada la tecla Inicio durante 3 segundos hasta que aparezca el icono de bloqueo. Para desactivar, repita la operación.

¿Dónde encontrar piezas de repuesto para este modelo?

Contacte al servicio postventa de AEG o consulte el sitio web oficial. Las piezas comunes (filtros, cestas, juntas) están disponibles en línea. Use el número de modelo F-87004-p como referencia.

MANUAL DE USUARIO F-87004-p AEG

Gracias por elegir uno de nuestros productos de alta calidad.

Si quiere asegurarse de que el electrodoméstico funcione de forma óptima y continua, lea el manual de instrucciones atentamente. Las instrucciones que contiene le permitirán realizar todos los procesos con la máxima perfección y eficacia. Es aconsejable que guarde este manual en un lugar seguro para que pueda consultarlo siempre que lo necesite. Y no olvide entregárselo al futuro propietario del electrodoméstico.

Esperamos que disfrute de su nuevo electrodoméstico.

Índice de materias

Instrucciones de uso

Información sobre seguridad
	Seguridad de niños y personas vulnerables 70
	Instrucciones generales de seguridad 70
	Uso del equipo 70
	Cuidado y limpieza 71
	Instalación 71
	Medidas anti congelación 71
	Conexión de agua 71
	Conexión eléctrica 72
	Servicio técnico 72
	Desecho del aparato 73

Descripción del producto

Panel de mandos
Tecla Cancelar 75
Teclas de selección de programa	75
Tecla de programa ultra silencioso	75
Tecla de inicio diferido	75
Pantalla	75
Teclas de función	76
Modo de ajuste	76
Antes del primer uso	76

Ajuste del descalcificador de agua 77

Ajuste manual	77
Ajuste electrónico 77
Uso de sal para lavavajillas	78

Uso de detergente y abrillantador 79

Uso de detergente 79
Uso del abrillantador	79
Ajuste la dosificación de abrillantador	80
Función Multitab	80
Carga de cubiertos y vajilla	80

Consejos y sugerencias 80

Programas de lavado 81

Selección e inicio de un programa de lavado 82

Seleccionar e iniciar un programa de lavado sin inicio diferido	82
Selección e inicio de un programa de lavado con inicio diferido	83
Interrupción de un programa de lavado	83
Cómo cancelar un programa de lavado o un inicio diferido	83
Al final del programa de lavado	83
Retire la 78arga	84

Mantenimiento y limpieza 84

Extracción y limpieza de los filtros	84
Limpieza de los brazos aspersores	85
Limpieza de las superficies exteriores	85

Qué hacer si... 85

Los resultados del lavado y el secado no son satisfactorios	87
Cómo activar el dosificador de abrillantador	88

Datos técnicos 88

Instrucciones de instalación 89
Instalación 89

Instalación bajo una encimera	89
Cómo retirar el plano superior del aparato	89

Nivelación del aparato	90
Conexión del desagüe	90

Aspectos medioambientales 90

Salvo modificaciones

Instrucciones de uso

Información sobre seguridad

Antes de instalar y usar el electrodoméstico, lea atentamente este manual:

• por su seguridad personal y la seguridad de su hogar
  • por respeto al medio ambiente
• por el correcto funcionamiento del electrodoméstico

Guarde estas instrucciones junto al aparato para que estén siempre a mano, incluso si se muda o lo vende.

El fabricante no se hace responsable de daños causados por una instalación incorrecta.

Seguridad de niños y personas vulnerables

• Este electrodoméstico no debe ser usado por niños, ni por personas con capacidades físicas o mentales reducidas, ni por personas sin experiencia en el manejo del aparato, a menos que cuenten con las instrucciones o la supervisión de la persona responsable de su seguridad.
• Mantenga el material de embalaje fuera del alcance de los niños Existe riesgo de asfixia y de lesiones.
• Guarde todos los detergentes en un lugar seguro No permita que los niños entren en contacto con los detergentes.
• Mantenga a los niños y las mascotas alejados del lavavajillas cuando la puerta se encuentre abierta.

Instrucciones generales de seguridad

• No cambie las especificaciones de este aparato. Existe riesgo de lesiones y de daños al aparato.
• Siga las instrucciones de seguridad facilitadas por el fabricante del detergente de lava-vajillas para evitar quemaduras en ojos, boca y garganta.
• No beba agua procedente del aparato. El interior del aparato puede tener restos de detergente.
• Cierre siempre la puerta después de cargar o descargar el aparato para evitar lesiones o que alguien tropiece con la puerta abierta.
• No se siente ni se ponga de pie sobre la puerta abierta.

Uso del equipo

• Este aparato está diseñado exclusivamente para su uso doméstico. No utilice el aparato con fines comerciales o industriales, ni de ningún otro tipo.
• No utilice el aparato con fines distintos a aquel para el que está diseñado. Evitará lesiones y daños.

• Utilice el aparato exclusivamente para el lavado de utensilios del hogar adecuados para lavavajillas

• No coloque productos inflamables ni objetos mojados con productos inflamables, dentro, cerca o encima del aparato. Existe peligro de explosión o incendio.

• Los cuchillos y otros objetos con puntas afiladas deben colocarse en el cesto para cubiertos con la punta hacia abajo. Si no lo hace así, colóquelos en posición horizontal en el cesto superior o en el cesto para cuchillos. (No todos los modelos tienen cesto para cuchillos.)
• Utilice sólo productos específicos para lavavajillas (detergente, sal, abrillantador).
• El uso de cualquier otro tipo de sal no específico para lavavajillas puede causar daños al descalcificador de agua.

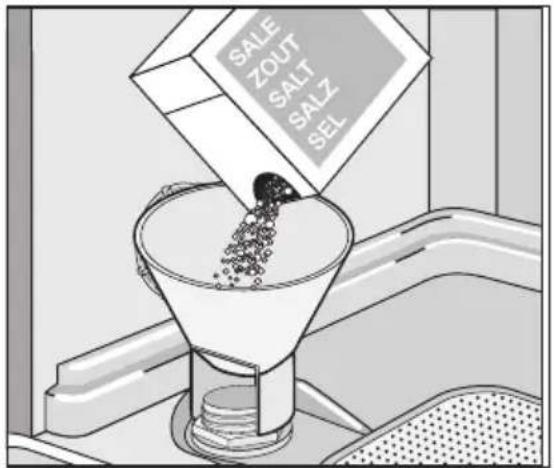

• Cargue la sal antes de iniciar un programa de lavado. Los granos de sal y el agua salada pueden causar corrosión o abrir un agujero en la parte baja del aparato.
• No llene el dosificador de abrillantador con una sustancia que no sea abrillantador (por ej., productos de limpieza de lavavajillas o detergentes líquidos). El aparato podría dañarse.
• Antes de iniciar un programa de lavado, compruebe que los brazos aspersores giran sin obstrucción.
• Si abre la puerta con el aparato en marcha, puede salir vapor caliente. Puede causar quemaduras en la piel.
• No retire la vajilla del aparato antes de que finalice el ciclo de lavado.

Cuidado y limpieza

• Antes de realizar cualquier tarea de mantenimiento, apague el aparato y desenchúfelo de la toma de corriente.
• No utilice productos inflamables ni corrosivos.
• No utilice la máquina sin los filtros. Compruebe que los filtros están instalados correctamente. La instalación incorrecta de los filtros reduce la calidad del lavado y puede provocar daños en el aparato.
• Por su seguridad y la de su hogar, no utilice agua a presión o vapor para limpiar el aparato.

Instalación

• Asegúrese de que el aparato no ha sufrido ningún daño durante el transporte. No enchufe el aparato si está dañado Si fuera necesario, póngase en contacto con el proveedor
• Retire todo el material de embalaje antes de utilizar el aparato por primera vez.
• Para evitar daños estructurales y lesiones, sólo personal cualificado debe encargarse de la instalación eléctrica, la fontanería, la puesta en marcha y el mantenimiento del aparato.
• Asegúrese de que el enchufe está desconectado de la toma de red durante la instalación
• No perfore los lados del lavavajillas para evitar daños en los componentes hidráulicos y eléctricos.

Medidas anti congelación

• No instale el aparato en lugares con temperaturas inferiores a 0°C.
• El fabricante no se hace responsable de los daños causados por congelación.

Conexión de agua

- Utilice mangueras nuevas para conectar el aparato al suministro de agua. No emplee mangueras usadas.

- No conecte el aparato a tuberías nuevas o que no se hayan utilizado durante largo tiempo. Deje correr el agua durante unos minutos y, a continuación, conecte la manguera de entrada.

- Asegúrese de no aplastar ni dañar las mangueras de agua al instalar el aparato.

- Cerciórese de que los conectores de agua están bien ajustados para evitar fugas.

- La primera vez que use el aparato, asegúrese de que las mangueras no tengan perdidas.

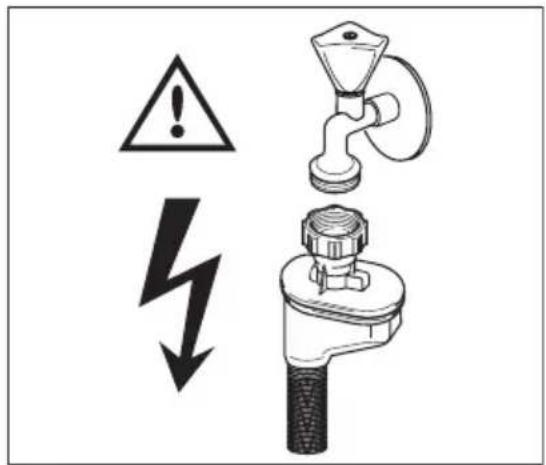

- La manguera de entrada de agua tiene doble revestimiento, y lleva un cable eléctrico y una válvula de seguridad internos. La manguera de entrada de agua sólo está bajo presión cuando fluye el agua. Si se produce una fuga de agua en la manguera de entrada, la válvula de seguridad interrumpe el suministro.

- Tenga cuidado al conectar la manguera de entrada de agua:

- No sumerja la manguera de entrada ni la válvula de seguridad.

- Si la manguera de entrada de agua o la válvula de seguridad sufren algún daño, desenchufe el aparato inmediatamente.

- Póngase en contacto con el servicio técnico para sustituir la manguera de entrada de agua con válvula de seguridad.

ADVERTENCIA

Voltaje peligroso.

- El aparato debe tener conexión a tierra.

- Asegúrese de que las especificaciones eléctricas de la placa coincidan con las del suministro eléctrico de su hogar.

- Utilice siempre una toma de corriente con aislamiento de conexión a tierra.

- No utilice enchufes o conectores múltiples ni cables prolongadores. Existe riesgo de incendio.

- No sustituya ni cambie el cable de alimentación. Póngase en contacto con el servicio técnico.

- Asegúrese de no aplastar ni dañar el cable de alimentación y el enchufe.

- Asegúrese de que se puede acceder a la toma de corriente una vez instalado el aparato.

- No desconecte el aparato tirando del cable de alimentación. Tire siempre del enchufe.

Servicio técnico

- Sólo el personal técnico autorizado puede reparar o manipular el aparato. Póngase en contacto con un servicio técnico autorizado.

- Utilice únicamente recambios originales.

Desecho del aparato

- Para evitar el riesgo de lesiones y daños:

• Desenchufe el aparato de la toma de corriente.
• Corte el cable de alimentación y deséchelo.
• Elimine el cierre de la puerta. Esto evita que los niños o las mascotas se queden encerrados en el interior del aparato. Existe riesgo de asfixia

ADVERTENCIA

Los detergentes para lavavajillas son peligrosos y pueden causar corrosión.

• En caso de accidente con estos detergentes, póngase en contacto de inmediato con el centro de toxicología local o con un médico.
• Si el detergente entra en contacto con la boca, póngase en contacto de inmediato con el centro de toxicología local o con un médico.
• Si el detergente entra en contacto con los ojos, póngase en contacto de inmediato con un médico y lave los ojos con agua.
• Mantenga los detergentes para lavavajillas en un lugar seguro fuera del alcance de los niños.
• No deje abierta la puerta del aparato cuando haya detergente en el dosificador de detergente.
• Cargue el dosificador de detergente sólo antes de iniciar un programa de lavado.

Descripción del producto

1 Cesto superior
2 Selector del ajuste de dureza del agua
3 Depósito de sal

4 Dosificador de detergente
5 Distribuidor de abrillantador
6 Placa de especificaciones técnicas
7 Filtros
8 Brazo aspersor inferior
9 Brazo aspersor intermedio
10 Brazo aspersor superior
11 Encimera

Panel de mandos

1 Botón de encendido/apagado
2 Tecla Cancelar
3 Teclas de selección de programa
4 Tecla de programa ultra silencioso
5 Tecla Multitab
6 Tecla de inicio diferido
7 Pantalla
8 Teclas de función
9 indicadores luminosos
10 Indicadores luminosos de programa

Indicadores luminosos
Sal 1)	Se enciende cuando es necesario llenar el depósito de sal. Consulte la sección "Uso de sal para lavavajillas".Después de llenar el depósito, el indicador de sal puede permanecer encendido durante unas horas. Esto no afecta al funcionamiento del aparato.
Abrillantador 1)※	Se enciende cuando es necesario llenar el dosificador del abrillantador. Consulte la sección "Uso de detergente y abrillantador".
MULTITAB	Se enciende cuando se activa la función Multitab. Consulte la sección "Función Multitab".

1) Si el depósito de sal o el dosificador del abrillantador están vacíos, los indicadores correspondientes no se encienden durante el funcionamiento del programa de lavado.

Tecla Cancelar

Con esta tecla puede cancelar un programa de lavado o un inicio diferido. Consulte "Selección e inicio de un programa de lavado".

Teclas de selección de programa

Son las teclas que permiten seleccionar el programa de lavado. Pulse las teclas varias veces hasta que se encienda el indicador del programa correspondiente.

Para obtener más información, consulte "Programas de lavado".

Tecla de programa ultra silencioso

Es un programa de lavado que funciona con un nivel muy bajo de ruido.

Durante el programa ultra silencioso, la bomba trabaja a una velocidad muy baja. Con este programa se consigue una reducción del ruido del 25% en comparación con el programa predeterminado. Debido a ello, el programa tiene una duración muy larga.

Utilice este programa en horarios en los que el consumo eléctrico sea más barato.

Tecla de inicio diferido

Utilice la tecla de inicio diferido para retrasar el inicio del programa de lavado entre 1 y 24 horas. Consulte "Selección e inicio de un programa de lavado".

Pantalla

La pantalla muestra:

• El ajuste electrónico del nivel del descalcificador.
• Activación/desactivación del dosificador de abrillantador (sólo con la función Multitab activa).
• Duración del programa de lavado.
• Tiempo restante hasta la finalización del programa de lavado.
• Finalización del programa de lavado. En la pantalla aparece un cero.
• Tiempo restante hasta el inicio diferido.
• Códigos de error.

Teclas de función

Utilice las teclas de función para las siguientes operaciones:

• Para ajustar electrónicamente el nivel del descalcificador. Consulte "Ajuste del descalcificador de agua".
• Para activar/desactivar el dosificador de abrillantador cuando la función Multitab está activa. Consulte "Qué hacer si..."

Modo de ajuste

El aparato debe estar en modo de ajuste para realizar las siguientes operaciones:

• Para seleccionar e iniciar un programa de lavado y un inicio diferido.
• Para ajustar electrónicamente el nivel del descalcificador.
• Para activar/desactivar el dispensador del abrillantador.

Pulse la tecla de encendido/apagado. El aparato está en modo de ajuste cuando:

- Se encienden todos los indicadores luminosos de programa.

Pulse la tecla de encendido/apagado. El aparato no está en modo de ajuste cuando:

• Sólo se enciende un indicador luminoso de programa.
• La pantalla muestra la duración de un programa de lavado o de un inicio diferido.

- Para volver al modo de ajuste, debe cancelar el programa o el inicio diferido. Consulte "Selección e inicio de un programa de lavado".

Antes del primer uso

Consulte las instrucciones para cada paso del procedimiento:

1. Compruebe si el ajuste del descalcificador coincide con la dureza del agua de su zona. Si fuera necesario, ajuste el descalcificador de agua.
2. Llene el depósito con la sal para lavavajillas.
3. Cargue el dosificador de líquido abrillantador.
4. Cargue los cubiertos y la vajilla en el aparato.
5. Ajuste el programa de lavado correcto para el tipo de carga y suciedad.
6. Ponga en el dosificador de detergente la cantidad de detergente adecuada.
7. Inicie el programa de lavado.

Si utiliza pastillas de detergente combinadas ("3 en 1", "4 en 1", "5 en 1", etc.), consulte "Función Multitab".

Ajuste del descalcificador de agua

El descalcificador elimina del agua las sales y los minerales que pueden tener un efecto negativo en el funcionamiento del aparato.

Medida de la dureza del agua en escalas equivalentes:

• Grados alemanes (dH°).
• Grados franceses (°TH).
• mmol/l (milimol por litro, unidad internacional de la dureza del agua).
• Grados Clarke.

Ajuste el descalcificador de agua en función de la dureza del agua de su zona. Si es necesario, solicite información a la compañía local de suministro de agua.

Dureza del agua Ajuste de la dureza del agua
°dH	°TH	mmol/l	Clarke	manualmente	electrónicamente
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2^1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2^1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2^1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2^1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2^1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2^1)	5^1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^2)	1^2)

1) Posición de fábrica.
2) No es necesario utilizar sal.

El descalcificador de agua se debe ajustar manual o electrónicamente.

Ajuste manual

Gire el selector de dureza de agua a la posición 1 o 2 (consulte la tabla).

1. Encienda el aparato.

2. Asegúrese de que el aparato se encuentra en modo de ajuste

3. Mantenga pulsadas a la vez las teclas de función B y C hasta que los indicadores luminosos de las teclas de función A, B y C empiecen a parpadear.

4. Suelte las teclas de función B y C.

5. Pulse la tecla de función A.

6. Se apagan los indicadores luminosos de las teclas de función B y C.

7. El indicador luminoso de la tecla de función A continúa parpadeando.
8. La pantalla muestra el ajuste actual.

Ejemplo: la pantalla muestra S L = nivel 5.

1. Vuelva a pulsar la tecla de función A una y otra vez hasta que la pantalla muestre el ajuste adecuado.
2. Pulse la tecla de encendido/apagado para guardar la operación.

Uso de sal para lavavajillas

Siga estos pasos para cargar el depósito de sal:

1. Abra el depósito de sal girando la tapa hacia la izquierda.
2. Vierta un (1) litro de agua en el depósito de sal (sólo antes de cargar la sal por primera vez).
3. Utilice el embudo para echar la sal en el depósito.
4. Elimine los restos de sal que puedan haber quedado en la entrada del depósito.
5. Cierre el depósito girando la tapa hacia la derecha.

No se preocupe si el agua rebosa al cargar el depósito con sal; es normal que ocurra.

Si el descalcificador de agua se ajusta electrónicamente al nivel 1, el indicador luminoso de sal permanece apagado.

Uso de detergente y abrillantador

Uso de detergente

Para respetar el medio ambiente, no ponga más detergente del necesario.

Siga las recomendaciones del fabricante del detergente que aparecen en el envase.

Siga estos pasos para llenar el dosificador de detergente

1. Abra 2 la tapa 7 del dosificador de detergente.
2. Coloque el detergente en la cámara del dosificador 1.
3. Si el programa de lavado tiene una fase de prelavado, inserte una pequeña cantidad de detergente en la parte interior de la puerta del aparato.
4. Si utiliza pastillas de detergente, coloque la pastilla en el dosificador de detergente 1
5. Cierre el dosificador de detergente. Presione la tapa hasta que encaje en su lugar

Cada marca de detergente tiene su propio tiempo de disolución Algunas pastillas de detergente no ofrecen los mejores resultados con los programas de lavado cortos. Cuando utilice pastillas de detergente, elija programas de lavado largos para eliminar el producto a fondo.

Uso del abrillantador

El abrillantador permite que la vajilla se seque sin dejar rayas ni manchas.

El dosificador de abrillantador añade automáticamente el producto durante la última fase de aclarado.

Siga estos pasos para llenar el dosificador de abrillantador

1. Abra 6 la tapa 5 del dosificador de abrillantador.
2. Llene el dosificador 3 con abrillantador. La marca "max" indica el nivel máximo.
3. Limpie las salpicaduras de abrillantador con un paño absorbente para evitar que se forme demasiada espuma durante el lavado.
4. Cierre el dosificador de abrillantador. Presione la tapa hasta que encaje en su lugar

Ajuste la dosificación de abrillantador

Ajuste de fábrica: posición 3.

Puede ajustar la dosificación de abrillantador entre las posiciones 1 (dosificación más baja) y 4 (dosificación más alta).

Gire el selector de abrillantador 4 para aumentar o reducir la dosificación.

Función Multitab

La función Multitab es para pastillas de detergente combinadas.

Son productos detergentes que combinan las funciones de limpieza, abrillantado y sal.

Algunos tipos de pastillas pueden contener también otros productos.

Compruebe que estos detergentes son adecuados para la dureza del agua que utiliza. Consulte las instrucciones del fabricante.

La función Multitab seleccionada permanecerá activa hasta que la desactive expresamente.

La función multitab desactiva automáticamente la entrada de abrillantador y sal.

La función multitab desactiva automáticamente los indicadores luminosos del abrillantador y la sal.

La función Multitab puede aumentar la duración del programa de lavado.

Active la función Multitab antes de poner en marcha un programa de lavado.

No es posible activar la función Multitab con un programa de lavado en marcha.

Para activar la función Multitab:

- Pulse la tecla Multitab. Se enciende el indicador luminoso de la función.

Para desactivar la función Multitab y usar detergente, sal y abrillantador por separado:

1. Pulse la tecla Multitab. Se apaga el indicador luminoso de la función.

2. Llene de nuevo el depósito de sal y el dosificador de abrillantador.

3. Ajuste el descalcificador en el nivel más alto.

4. Ejecute un programa de lavado sin vajilla.

5. Ajuste el descalcificador de agua en función de la dureza del agua de su zona.

6. Ajuste la dosificación del abrillantador.

Carga de cubiertos y vajilla

Consulte el folleto "Ejemplos de cargas ProClean".

Consejos y sugerencias

No utilice el aparato para lavar objetos que absorben agua (esponjas, paños de limpieza, etc.)

- Antes de cargar cubiertos o platos en el lavavajillas, siga estos pasos:

- Elimine los restos de comida.

- Ablande los restos de comida adheridos a las cazuelas.

- Mientras carga los cubiertos y platos en el lavavajillas, siga estos pasos:

- Coloque los objetos huecos (por ejemplo, tazas, vasos, cazuelas) boca abajo.

• Asegúrese de que el agua no queda almacenada en los recipientes ni en los fondos.
• Asegúrese de que los cubiertos y los platos no se superpongan.
• Asegúrese de que los vasos no esten en contacto entre sí.
• Coloque los objetos pequeños en el cesto de cubiertos.
• Mezcle las cucharas con otros cubiertos para evitar que se acoplen entre sí.
• Disponga los objetos de forma que el agua llegue a todas las superficies.

- Los objetos de plástico y las sartenes con revestimiento antiadherente tienden a retener gotas de agua.

- Coloque los objetos ligeros en el cesto superior. Asegúrese de que los objetos no se mueven.

Programas de lavado

Programas de lavado

Programa Grado de sucie-dad		Tipo de carga Descripción del programa
AUTO 45°-70°1)	Cualquiera Vajilla, cubertería, ca-cerolas y sartenes		PrelavadoLavado principal 45°C o 70°C1 o 2 aclarados intermediosÚltimo aclaradoSecado
INTENSIV PRO 70° Suciedad extre-ma		Vajilla, cubertería, ca-cerolas y sartenes	PrelavadoLavado principal 70°C1 aclarado intermedioÚltimo aclaradoSecado
30 MIN 60°2)	Suciedad normalo ligera	Vajilla y cubertería Lavado principal 60°CAclarado
ECO 50°3)	Suciedad normal Vajilla y cubertería Prelavado		Lavado principal hasta 50°C1 aclarado intermedioAclarado finalSecado
	Suciedad normalo ligera	Vajilla y cristalería fi-nas	Lavado principal 45°C1 aclarado intermedioÚltimo aclaradoSecado
[SYKG]	Cualquiera Carga reducida. (Para completarse más adelante.)		1 aclarado en frío (para evitar que se peguen los restos de comida).No es necesario utilizar detergen-te con este programa.
EXTRA SILENT	Suciedad normal	Vajilla y cubertería	PrelavadoLavado principal 50°C1 aclarado intermedioÚltimo aclaradoSecado

1) El aparato ajusta automáticamente la temperatura del agua durante el lavado principal. Esto depende de si el aparato está completamente cargado y del nivel de suciedad de la vajilla. La duración del programa y el consumo pueden variar.

2) Éste es el programa diario para una familia de 4 personas que sólo carga la vajilla y la cubertería del desayuno y la cena.

3) Programa de prueba para organismos de control. Para conocer los datos de las pruebas, consulte el folleto suministrado.

Valores de consumo

Programa 1)	Energía (kWh) Agua (litros)
AUTO 45°-70° 0,9 - 1,7 8 - 15
INTENSIV PRO 70° 1,5 - 1,7 13 - 15
30 MIN 60° 0,9 9
ECO 50° 0,9 - 1,1 9 - 11
45°	0,8 - 0,9 11 - 12
	0,1 4
EXTRA SILENT 1,1 - 1,2 9 - 11

1) En la pantalla se muestra la duración del programa.

La presión y temperatura del agua, las variaciones del suministro de energía y la cantidad de platos pueden modificar estos valores.

Selección e inicio de un programa de lavado

Seleccionar e iniciar un programa de lavado sin inicio diferido

1. Abra la puerta.
2. Encienda el aparato.
3. Asegúrese de que el aparato se encuentra en modo de ajuste

4. Seleccione un programa de lavado. Consulte "Programas de lavado".

5. Se enciende el indicador luminoso correspondiente.

6. Se apagan los demás indicadores luminosos.

7. El indicador de duración del programa parpadea en la pantalla.

8. Cierre la puerta del aparato. El programa de lavado comienza de manera automática.

También se puede seleccionar el programa de lavado con la puerta cerrada. Cuando se pulsa una tecla de programa, sólo se dispone de 3 segundos para seleccionar otro programa de lavado. Transcurridos esos 3 segundos, el programa de lavado se pone automáticamente en marcha.

Selección e inicio de un programa de lavado con inicio diferido

1. Abra la puerta.
2. Encienda el aparato y seleccione un programa de lavado.
3. Pulse la tecla de inicio diferido una y otra vez hasta que en la pantalla aparezca el número de horas de inicio diferido.
4. Cierre la puerta del aparato.

- La cuenta atrás se inicia automáticamente.

- El programa de lavado se pone en marcha de forma automática cuando termina la cuenta atrás.

Si se abre la puerta, la cuenta atrás se interrumpe de inmediato. Cuando cierra la puerta, la cuenta atrás se reinicia a partir del punto en que se interrumpió.

También se puede seleccionar el inicio diferido con la puerta cerrada. Cuando selecciona un programa de lavado, sólo dispone de 3 segundos para seleccionar el inicio diferido. Transcurridos los 3 segundos, el programa de lavado se pone automáticamente en marcha.

Interrupción de un programa de lavado

- Abra la puerta del lavavajillas.

- El programa de lavado se detiene.

• Cierre la puerta del aparato.

- El programa de lavado continuará a partir del punto en que se haya interrumpido.

Cómo cancelar un programa de lavado o un inicio diferido

Si el programa de lavado o el inicio diferido no ha empezado, puede cambiar la selección. Cuando un programa de lavado o un inicio diferido están en marcha, no se puede cambiar la selección. Para realizar una nueva selección es necesario cancelar el programa de lavado o el inicio diferido.

La cancelación del inicio diferido cancela automáticamente el programa de lavado, en cuyo caso deberá seleccionarlo de nuevo.

1. Mantenga pulsada la tecla Cancelar hasta que todos los indicadores luminosos de programa se enciendan.

2. Compruebe que hay detergente en el dosificador antes de iniciar un nuevo programa de lavado.

Al final del programa de lavado

• El lavavajillas se para automáticamente.

• En la pantalla aparece un 0.

• Apague el aparato.

• Abra la puerta del lavavajillas.

• Para que el contenido del lavavajillas se seque mejor, mantenga la puerta entreabierta durante unos minutos.

- Si no apaga el lavavajillas al cabo de tres minutos desde la finalización del programa de lavado:

- todos los indicadores luminosos se apagan,

- en la pantalla aparece una barra horizontal.

Esto ayuda a ahorrar energía.

Pulse una de las teclas (excepto la de encendido/apagado); la pantalla y los indicadores luminosos se vuelven a activar.

El lavavajillas se apaga automáticamente transcurridos 10 minutos del final del programa de lavado.

Retire la carga

- Deje enfriar la vajilla antes de retirarla del aparato. Los platos calientes son sensibles a los golpes.

- Vacíe primero el cesto inferior y, a continuación, el superior.

- Puede haber restos de agua en los lados y en la puerta del lavavajillas. El acero inoxidable se enfría con mayor rapidez que los platos.

Mantenimiento y limpieza

Extracción y limpieza de los filtros

Los filtros sucios reducen la calidad del lavado. Reviselos de vez en cuando y, si es necesario, límpielos.

1. Para extraer el filtro (A), gírelo hacia la izquierda y extráigalo del filtro (B).

1. El filtro (A) se compone de 2 partes. Para desmontar el filtro, sepárelas.
2. Limpie a fondo las piezas con agua corriente.
3. Acople las 2 partes del filtro (A). Asegúrese de que encajan correctamente.
4. Extraiga el filtro (B).

5. Limpie a fondo el filtro (B) con agua corriente.

6. Coloque el filtro (B) en su posición. Asegúrese de que encaja correctamente bajo las dos guías (C).

7. Coloque el filtro (A) en posición en el filtro (B) y girelo en la dirección de las agujas del reloj hasta que quede cerrado.

Limpieza de los brazos aspersores

No retire los brazos aspersores

Si los orificios de los brazos aspersores se taponan, retire la suciedad con un palillo.

Limpieza de las superficies exteriores

Limpie las superficies externas de la máquina y del panel de mandos con un paño suave y húmedo. Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos duros ni disolventes (acetona, etc.)

Qué hacer si...

El aparato no se pone en marcha o se detiene durante el funcionamiento.

Primero, intente buscar una solución al problema (consulte la tabla). Si no la encuentra, póngase en contacto con el servicio técnico.

Fallo de funciona-miento	Código de fallo Causa probable Posible solución
El aparato no carga agua.	Suena una señal acústica.En la pantalla aparece,10.	El grifo está obstruido o tiene incrustaciones calcáreas.	Limpie el grifo.
Fallo de funciona- miento	Código de fallo Causa	probable Posible solución
La presión de agua es		insuficiente.	Póngase en contacto con la empresa de su-ministro de agua.
El grifo de agua está		cerrado.	Abra el grifo.
El filtro de la manguera		de entrada de agua es-tá obstruido.	Limpie el filtro.
La conexión de la man-		guera de entrada de agua no es correcta.	Compruebe que la co-nexión es correcta.
La manguera de entra-		da de agua está daña-da.	Compruebe que la manguera de entrada de agua no está daña-da.
El aparato no desagua.	Suena una señal acústica.En la pantalla apa-rece,20.	El desagüe está obs-truido.	Desatásquelo.
La conexión de la man-		guera de desagüe no es correcta.	Compruebe que la co-nexión es correcta.
La manguera de desa-		güe está dañada.	Compruebe que la manguera de desagüe no está dañada.
El dispositivo anti inundación se ha pues-to en marcha.	Suena una señal acústica.En la pantalla apa-rece,30.	Cierre el grifo y pón-	gase en contacto con el servicio técnico.
El programa no se po-ne en marcha.	La puerta del aparato	está abierta.	Cierre la puerta correc-tamente.
El cable de alimenta-		ción no está conectado a la toma de corriente.	Conecte el cable a la toma de corriente.
Se ha fundido un fusi-		ble.	Cambie el fusible.
Está activado el inicio		diferido. (Sólo para modelos con función de inicio diferido.)	Para iniciar el progra-ma de lavado de inme-diato, canceled el inicio diferido.

Una vez finalizada la revisión, encienda el aparato. El programa continuará a partir del punto en que se haya interrumpido.

Si el fallo se vuelve a producir, póngase en contacto con el servicio técnico.

Si en la pantalla aparecen otros códigos de fallo, póngase en contacto con el servicio técnico. Los datos necesarios para el servicio técnico están en la placa de especificaciones técnicas. Es conveniente que los anote aquí:

Modelo (Mod.) ......

Número de producto (PNC) ....

Número de serie (S.N.) ......

Los resultados del lavado y el secado no son satisfactorios

Problema Causa posible	Posible solución
La vajilla no está limpia. El programa de lavado seleccionado no es el adecuado para el tipo de carga y el grado de suciedad de la vajilla.		Asegúrese de que el programa de lavado seleccionado es el adecuado para el tipo de carga y el grado de suciedad de la vajilla.
Los cestos no se han cargado	correctamente; el agua no ha llegado a todas las superficies.	Cargue los cestos correctamente.
Los brazos aspersores no pue- den girar libremente por la incorrecta disposición de la car- ga.		Asegúrese de que la disposición de la carga no obstaculice el libre movimiento de los brazos aspersores.
Los filtros están sucios o mal	instalados.	Compruebe que los filtros están limpios y bien instalados.
No se ha utilizado detergente,	o la cantidad introducida era insuficiente.	Asegúrese de poner la cantidad necesaria de detergente.
Se observan restos de cal en la vajilla.	El depósito de sal está vacío. Llene el depósito con sal para lavavajillas.
Ajuste incorrecto del descalci- ficador		Ajuste el descalcificador de agua.
La tapa del depósito de sal no	está debidamente cerrada.	Cierre bien la tapa del depósito de sal.
Se ven rayas, puntos blancos o una película azulada en vasos y platos.	La dosificación del abrillanta- dor es demasiado alta.	Reduzca la dosificación del abrillantador.
Se observan gotas de agua en vajilla y cristalería.	La dosificación del abrillanta- dor es muy baja.	Aumente la dosificación del abrillantador.
La causa podría ser el deter- gente.		Utilice otra marca de detergen- te.
La vajilla está mojada. Ha seleccionado un programa de lavado sin fase de secado o con una fase de secado reduci- da.		Deje la puerta del lavavajillas entreabierta y espere unos mi- nutos antes de retirar la vajilla.
Problema Causa posible	le Posible solución
La vajilla aparece mojada y sin brillo.	El dosificador de abrillantador está vacío.	Cargue el dosificador de abri- llantador.
La función multitab está activa- vada. (El dosificador de abri- llantador se desactiva automá- ticamente.)		Active el dosificador de abri- llantador. Consulte la sección "Cómo activar el dosificador de abrillantador".

Cómo activar el dosificador de abrillantador

1. Encienda el aparato.
2. Asegúrese de que el aparato se encuentra en modo de ajuste.
3. Mantenga pulsadas las teclas de función B y C.

- Los indicadores luminosos de programa situados encima de las teclas de función A, B y C comienzan a parpadear.

1. Suelte las teclas de función B y C.

2. Pulse la tecla de función B.

3. Se apagan los indicadores luminosos de las teclas de función A y C.

4. El indicador luminoso de programa situado encima de la tecla de función B continúa parpadeando.
5. La pantalla muestra el ajuste actual.

0d	Dosificador de abrillantador desactivado
1d	Dosificador de abrillantador activado

1. Vuelva a pulsar la tecla de función B.

- La pantalla muestra el nuevo ajuste.

1. Apague el aparato para guardar la operación.

Datos técnicos

Medidas Anchura 596 mm
Altura 850 mm
Profundidad 625 mm
Presión del suministro de agua Mínima 0,5 bares (0,05 MPa)
Máxima 8 bares (0,8 MPa)
Suministro de agua 1)	Agua fría o caliente máximo 60°C
Capacidad Cubiertos 12

1) Conecte la manguera de entrada de agua a un grifo con rosca de 3/4 pulgadas.

La placa de especificaciones técnicas del borde interior de la puerta del aparato contiene los datos de conexión eléctrica.

Si el agua caliente procede de fuentes de energía alternativas (por ejemplo, paneles solares, fotovoltaicos o eólicos), utilice una toma de agua caliente para reducir el consumo de energía.

Instrucciones de instalación

Instalación

Instalación bajo una encimera

Coloque el aparato junto a un grifo y un desagüe.

Retire el plano superior del aparato para instalarlo debajo de un fregadero o de una encimera de cocina.

Compruebe que las medidas del espacio en el que va a instalar el aparato coinciden con las de la figura.

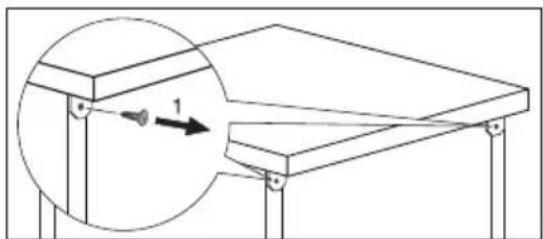

Cómo retirar el plano superior del aparato

1. Extraiga los tornillos posteriores (1).

2. Tire del planosuperior desde la parte posterior del aparato (2).

1. Levante elmplano superior y extráigala de las ranuras delanteras (3).

2. Utilice las patas ajustables para nivelar el aparato

3. Instale el aparato bajo la encimera de la cocina. No aplaste ni doble las mangueras de agua durante la instalación.

Nivelación del aparato

El aparato debe estar nivelado para que la puerta se abra y cierre correctamente. De lo contrario, la puerta se puede rozar en los lados de la estructura del mueble. Afloje o apriete los pies ajustables para nivelar el aparato.

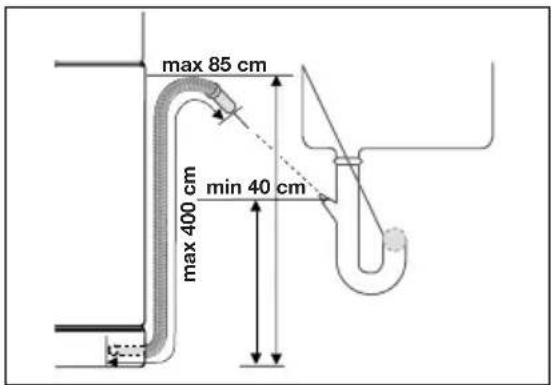

Conexión del desagüe

Conecte el tubo de desagüe:

• al desagüe y acóplelo bajo la encimera. Así evitará que el agua sucia del sumidero regrese al aparato.
• a un tubo vertical con orificio de ventilación. El diámetro interno debe ser de al menos 4 cm.

Retire el tapón del fregadero cuando desagüe la máquina para que el agua no regrese al interior del aparato.

La prolongación del tubo de desagüe no debe medir más de 2 m. El diámetro interno no debe ser inferior al diámetro del tubo.

Si conecta el tubo de desagüe a una tuerca de ajuste bajo el fregadero, retire la membrana de plástico (A). Si no retira la membrana, los residuos de comida pueden bloquear la salida del tubo de desagüe.

Un dispositivo de seguridad impide que el agua sucia vuelva al aparato. Si el desagüe tiene una "válvula antirretorno", ésta podría impedir el correcto desagüe del aparato. Retire la válvula anti- retorno.

Aspectos medioambientales

El símbolo ☒ que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud

pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Recicle los materiales con el símbolo ⚙. Coloque el material de embalaje en los contenedores adecuados para reciclarlo.

Para comprar accesorios, consumibles y recambios en nuestra tienda online, por favor visite nuestro site: www.aeg-electrolux.es
