KRO 642 D Z - Cocina HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina mixta: gas en placa y horno eléctrico
Marca	Hotpoint
Modelo	KRO 642 D Z
Dimensiones (Alto x Ancho x Fondo)	85 cm x 60 cm x 60 cm
Peso neto	50 kg
Alimentación eléctrica	230 V / 16 A / 50-60 Hz
Alimentación de gas	Gas natural o butano/propano (inyectores adaptados incluidos)
Tipo de quemadores	4 quemadores de gas, uno de triple corona
Encendido	Encendido electrónico integrado en los botones
Seguridad de gas	Dispositivo de seguridad termopar en cada quemador
Tipo de horno	Horno eléctrico multifunción con calor giratorio
Capacidad del horno	58 litros
Funciones del horno	Calor giratorio, grill, suelo, descongelación, limpieza por pirólisis
Puerta del horno	Puerta fría con vidrio extraíble para limpieza
Iluminación del horno	Iluminación interior por bombilla halógena
Limpieza	Pirólisis automática (alta temperatura) para el horno; placa de vidrio fácil de limpiar
Mantenimiento habitual	Limpiar con un paño húmedo y un detergente suave; evitar productos abrasivos
Seguridad infantil	Bloqueo de mandos (según versión)
Índice de reparabilidad	8,2/10 (piezas de repuesto disponibles durante 10 años)
Piezas de repuesto	Disponibles en el sitio web oficial de Hotpoint y en distribuidores autorizados
Clase energética	A+ (horno)
Nivel sonoro	45 dB (máx)

Preguntas frecuentes - KRO 642 D Z HOTPOINT

¿Cómo encender los quemadores de la cocina?

Gire la perilla correspondiente al quemador y presiónela mientras gira en sentido antihorario. El encendido electrónico se activa. Mantenga presionado 5 segundos después del encendido para asegurar el termopar.

¿Qué hacer si un quemador no se enciende?

Verifique que el gas esté abierto y que la alimentación eléctrica esté conectada. Limpie el electrodo de encendido y el termopar con un paño seco. Si el problema persiste, contacte al servicio posventa.

¿Cómo usar la función pirólisis del horno?

Retire todos los accesorios del horno. Seleccione el modo pirólisis con el botón de función. La temperatura sube a 500°C durante 1-2 horas para quemar los residuos. Deje enfriar y luego limpie las cenizas con un paño húmedo.

¿Por qué el horno no calienta?

Verifique que el horno esté correctamente programado (temperatura y función). Asegúrese de que la puerta esté bien cerrada. Revise el disyuntor. Si nada funciona, una resistencia o el termostato puede estar defectuoso.

¿Se puede usar un encendedor eléctrico en la placa de cocción?

No, use solo el encendido integrado. Los encendedores externos pueden dañar el sistema electrónico. Para volver a encender una llama apagada, espere 1 minuto antes de reactivar el encendido.

¿Cómo limpiar la placa vitrocerámica?

Use un limpiador específico para vitrocerámica y un paño suave. Nunca use estropajo de acero o productos abrasivos. Para residuos pegados, raspe suavemente con un rascador adecuado.

La puerta del horno está muy caliente durante el funcionamiento: ¿es normal?

Sí, la puerta puede calentarse a pesar del vidrio frío. Evite tocarla durante la cocción. El sistema de enfriamiento puede ser ruidoso; es normal.

¿Cómo cambiar la bombilla del horno?

Corte la alimentación eléctrica. Desenrosque la cubierta de vidrio de la bombilla dentro del horno. Reemplace la bombilla halógena (misma potencia, aproximadamente 25W) y vuelva a enroscar la cubierta. No toque la bombilla con las manos desnudas.

¿Dónde encontrar las piezas de repuesto para esta cocina?

Las piezas de repuesto están disponibles en el sitio web oficial de Hotpoint (sección de piezas de repuesto) o en distribuidores autorizados. Use la referencia del modelo KRO 642 D Z para identificar las piezas.

¿Cómo ajustar el gas para usar butano/propano?

La cocina viene con inyectores de repuesto. Desconecte la alimentación de gas y eléctrica. Reemplace los inyectores de los quemadores (gírelos con una llave). Ajuste el by-pass de aire del horno (ver manual). Haga verificar la instalación por un profesional.

MANUAL DE USUARIO KRO 642 D Z HOTPOINT

Descripción del aparato, 57-58

Panel de control

Zonas de cocción extensibles

Puesta en funcionamiento y uso, 59-62

Encendido de la encimera

Encendido de las zonas de cocción

Apagado de las zonas de cocción

Función power

Los elementos calentadores

Programación de la duración de una cocción

El contador de minutos

Bloqueo de los mandos

Apagado de la encimera

Modalidad "demo"

Consejos prácticos para el uso del aparato

Dispositivos de seguridad

Consejos prácticos para la cocción

Precauciones y consejos, 63

Seguridad general

Eliminación

Mantenimiento y cuidados, 64

Interrumpir el suministro de corriente eléctrica

Limpiar el aparato

Desmontar la encimera

Descripción técnica de los modelos, 65

! Es importante conservar este manual para poder consultarlo en todo momento. En el caso de venta, de cesión o de mudança, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.
! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos).
! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• el plano de apoyo debe ser de material resistente al calor, a una temperatura de aproximadamente 100°C;
• si se desea instalar la encimera sobre un horno, el mismo debe poseer un sistema de enfriamiento con ventilación forzada;
• evite instalar la encimera sobre un lavavajillas: pero si fuera necesario, interponga un elemento de separación estanco entre los dos aparatos;
• según el tipo de encimera que se desea instalar (ver las figuras), el espacio disponible en el mueble debe tener las siguientes dimensiones:

Aireación

Para permitir una adecuada aireación y para evitar el sobrecalentamiento de las superficies que rodean al aparato, la encimera se debe colocar:

• a una distancia mínima de 40 mm de la pared posterior;
• de modo que se mantenga una distancia mínima de 20 mm entre el hueco para el empotramiento y el mueble que se encuentra debajo.

- Los muebles situados a un costado, cuya altura supere la de la superficie de trabajo, deben estar situados a 600 mm., como mínimo, del borde de la misma.

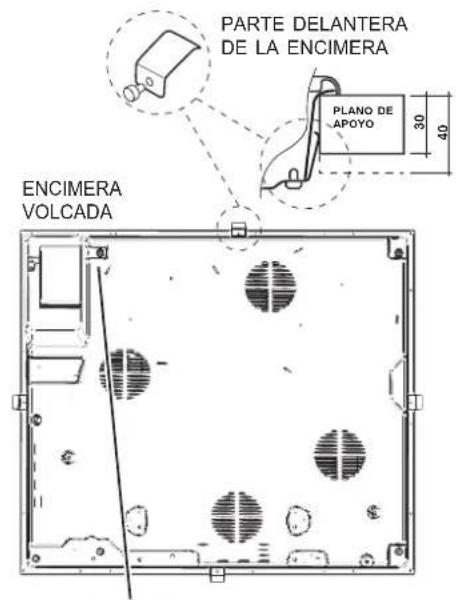

Fijación

La instalación del aparato se debe realizar sobre una superficie de apoyo perfectamente plana.

Las deformaciones que se podrían provocar por una mala fijación, pueden alterar las características y las prestaciones de la encimera.

La longitud del tornillo de regulación de los ganchos de fijación se debe determinar antes de su montaje en base al espesor de la superficie de apoyo:

• espesor de 30 mm: tornillo de 17,5 mm;
• espesor de 40 mm: tornillo de 7,5 mm.

Para realizar la fijación, el procedimiento es el siguiente:

1. Con los tornillos cortos sin punta, enrosque los 4 muelles de centrado en los orificios ubicados en el centro de cada costado de la encimera;
2. introduzca la encimera en el hueco del mueble, céntrela y ejerza una adecuada presión sobre todo el perímetro para que se adhiera perfectamente a la superficie de apoyo.
3. en las encimeras con perfiles laterales: después de haber colocado la encimera en el mueble, introduzca los 4 ganchos de fijación (cada uno con su perno) en el perímetro inferior de la encimera enroscándolos con los tornillos largos con punta hasta que el vidrio se adhiera a la superficie de apoyo.

! Es indispensable que los tornillos de los muelles de centrado permanezcan accesibles.
! En conformidad con las normas de seguridad, una vez empotrado el aparato, no se deben producir contactos con las piezas eléctricas.
! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

! La conexión eléctrica de la encimera y la de un horno empotrado deben ser realizadas por separado, tanto por razones de seguridad eléctrica como para facilitar las operaciones de extracción del horno.

Tablero de bornes

ENCIMERA VOLCADA

El aparato posee, en su parte inferior, una caja para su conexión a diferentes tipos de alimentación eléctrica (la imagen es sólo indicativa y puede no corresponder al modelo adquirido).

Conexión monofásica

La encimera posee un cable de alimentación eléctrica ya conectado y preparado para la conexión monofásica. Realice la conexión de los cables de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo y frecuencia de la red	Cable eléctrico Conexión de los cables
230-240V 1+N ~220-240V 1+N ~50/60 Hz	amarillo/verde;N: los 2 cables azules juntosL: el marrón junto al negro

Otros tipos de conexión

Si las características de la instalación eléctrica coinciden con alguna de las siguientes:

Tensión tipo y frecuencia de la red

• 400V - 2+N \~ 50/60 Hz
  • 220-240V 3 \~ 50/60 Hz
  • 230-240V 3 \~ 50/60 Hz
• 400V - 2+2N \~ 50/60 Hz

Separe los cables y realice la conexión de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo y frecuencia de la red	Cable eléctrico Conexión de los cables
400V - 2+N ~50/60 Hz230-240V 3 ~220-240V 3 ~50/60Hz		: amarillo/verde;N: los 2 cables azules juntosL1: negroL2: marrón
400V - 2+2N -50/60 Hz		: amarillo/verde;N1: azulN2: azulL1: negroL2: marrón

Si las características de la instalación eléctrica coinciden con alguna de las siguientes:

Tensión tipo y frecuencia de la red

• 400V 3 - N \~ 50/60 Hz

proceda de la siguiente manera:

! El cable suministrado con el aparato no se puede utilizar para estos tipos de instalación.

1. Utilice un cable de alimentación apropiado, tipo H05RR-F o de valor superior y de dimensiones adecuadas (sección del cable: 25 mm).
2. Utilizando un destornillador, haga palanca en las lengüetas de la tapa del tablero de bornes y ábrala (ver la imagen Tablero de bornes).
3. Desenrosque el tornillo de la mordaza de terminal de cable y los tornillos de los bornes correspondientes al tipo de conexión necesaria y coloque los puentes de conexión de acuerdo con la tabla y los dibujos que se muestran a continuación.
4. Coloque los cables de acuerdo con la tabla y los dibujos que se muestran a continuación y realice la conexión apretando a fondo todos los tornillos de los bornes.

Tenslón tipo y frecuencia de la red	Conexiones eléctricas Tablero de bornes
400V 3-N ~50/60 Hz					Trifásico 400

1. Fije el cable de alimentación en el correspondiente sujetacable y cierre la tapa.

Trifásica 400

Conexión del cable de alimentación eléctrica a la red

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con apertura mínima entre los contactos de 3 mm.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características que se encuentra en el aparato;
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados.
! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

Panel de control

El panel de control se describe a continuación a modo de ejemplo: puede no ser una exacta reproducción del modelo adquirido.

• Botón AUMENTO TIEMPO para aumentar el tiempo del temporizador (ver Puesta en funcionamiento y modo de empleo).
• Botón DISMINUCIÓN TIEMPO para disminuir el tiempo del temporizador (ver Puesta en funcionamiento y modo de empleo).
• Piloto ZONA DE COCCIÓN SELECCIONADA indica que ha sido seleccionada dicha zona de cocción y, por lo tanto, se pueden realizar las distintas regulaciones
• Botón SELECCIÓN DE ZONA DE COCCIÓN para seleccionar la zona de cocción deseada
• Indicador de POTENCIA: indica visualmente el nivel de calor alcanzado.
• Botón ON/OFF para encender y apagar el aparato.
• Piloto ON/OFF: indica si el aparato está encendido o apagado.
• Botón TEMPORIZADOR DE PROGRAMACIÓN para programar la duración de una cocción (ver Puesta en funcionamiento y uso).

• Display TEMPORIZADOR DE PROGRAMACIÓN: visualiza las selecciones correspondientes a la programación (ver Puesta en funcionamiento y uso).

• Pilotos ZONA DE COCCIÓN PROGRAMADA: indican las zonas de cocción cuando comienza una programación (ver Puesta en funcionamiento y uso).

• Botón BLOQUEO DE MANDOS para impedir modificaciones fortuitas a las regulaciones de la encimera (ver Puesta en funcionamiento y uso).
• Piloto MANDOS BLOQUEADOS: indica que se ha producido el bloqueo de los mandos (ver Puesta en funcionamiento y uso).
• Botón SELECCIÓN POTENCIA ZONAS COCCIÓN para encender la placa y regular la potencia (ver Puesta en funcionamiento y modo de empleo).
• Piloto CONTADOR DE MINUTOS indica que se ha activado el contador de minutos

! Este producto satisface los requisitos establecidos por la nueva Directiva europea sobre la limitación de los consumos energéticos en standby.

Si no se realizan operaciones por 2 minutos, una vez que se apagan los luces piloto del calor residual y del ventilador (si están presentes), el aparato se coloca de forma automática en el modo "off mode". El aparato vuelve al modo operativo utilizando la tecla ON/OFF.

Zonas de cocción extensibles

Algunos modelos poseen placas extensibles. Dichas placas pueden tener distinta forma (circular u oval) y distinta extensibilidad (placa doble o triple). Se muestran a continuación los mandos correspondientes, presentes sólo en los modelos que poseen estas opciones.

Placa extensible circular

• Botón ENCENDIDO DE LA PLACA DOBLE para activar la placa doble (ver Puesta en funcionamiento y uso).
• Piloto PLACA DOBLE ENCENDIDA: indica el encendido de la placa doble.
• Botón ENCENDIDO DE LA PLACA TRIPLE para activar la placa triple (ver Puesta en funcionamiento y uso).
• Piloto PLACA TRIPLE ENCENDIDA: indica el encendido de la placa triple.

• Botón ENCENDIDO DE LA PLACA OVALADA para activar la placa ovalada (ver Puesta en funcionamiento y uso).
• Piloto PLACA OVALADA ENCENDIDA: indica el encendido de la placa ovalada.

! La cola aplicada sobre las juntas deja algunas trazas de grasa en el vidrio. Antes de utilizar el aparato, se recomienda eliminarlas con un producto específico para el mantenimiento, no abrasivo. Durante las primeras horas de funcionamiento, es posible advertir un olor a goma que pronto desaparecerá.
! Cuando la encimera se conecta a la red de alimentación eléctrica, después de algunos segundos se emite una breve señal sonora. Sólo a partir de ese momento es posible encender la encimera.
! La presión prolongada de los botones - y + permite el avance veloz de los niveles de potencia y de los minutos del temporizador.

Encendido de la encimera

El encendido de la encimera se produce manteniendo presionado el botón ① durante un segundo aproximadamente.

Encendido de las zonas de cocción

Cada zona de cocción se acciona utilizando un botón de selección y un dispositivo de regulación de la potencia compuesto por botones de selección de la potencia de 0 a 9.

- Para poner en funcionamiento una zona de cocción, pulsar el correspondiente botón de mando y fijar la potencia deseada utilizando los botones de selección de potencia de 0 a 9.

Apagado de las zonas de cocción

Para apagar una zona de cocción, selecciónela

y:

- Presionar el botón de selección de potencia 0: La potencia vuelve inmediatamente a 0 y la zona de cocción se apaga.

Función power

Para disminuir los tiempos de calentamiento de las zonas de cocción, es posible activar la función power. Encienda y fije la potencia de la zona de cocción

deseada ☐ como se describe en el párrafo precedente. Presione y mantenga presionado durante 2 segundos, como mínimo, el botón de selección de la zona de cocción elegida ☐. En la pantalla indicadora de la potencia, se alterna la visualización de la letra

"P" y del nivel de potencia precedentemente fijado durante todo el tiempo necesario para que se alcance dicho nivel de potencia. Una vez alcanzado, la pantalla volverá a visualizar el nivel de potencia fijado. Para desactivar esta función, presione y mantenga presionado durante 2 segundos, el botón de selección de la zona de cocción para la que está activada la función XXX, o elija un nivel de potencia diferente utilizando los botones de selección de la potencia de 0 a 9.

Los elementos calentadores

Según el modelo, en la encimera se pueden instalar dos tipos diferentes de elementos calentadores: halógenos y radiantes.

Los halógenos transmiten el calor debido a la irradiación de la lámpara halógena que contienen.

Se caracterizan por las propiedades muy similares a los típicos de gas: rápida respuesta a los mandos, visualización instantánea de la potencia.

Los radiantes están compuestos por múltiples espiras que garantizan la distribución uniforme del calor en el fondo del recipiente, logrando perfectas cocciones con el fuego bajo: estofados, salsas o platos para calentar.

Programación de la duración de una cocción

! Se pueden programar simultáneamente todas las zonas de cocción para que cocinen entre 1 y 99 minutos.

1. Seleccione la zona de cocción utilizando el botón de selección correspondiente.
2. Regule su temperatura.
3. Presione el botón de programación √.
4. Seleccione la duración de la cocción deseada utilizando los botones - y +.
5. Confirme la operación presionando el botón √. La cuenta al revés del temporizador comienza inmediatamente. La finalización de la cocción programada está indicada por una señal sonora (durante 1 minuto) y la zona de cocción se apaga. Repita el procedimiento descrito precedentemente para cada placa que se pretende programar.

Visualización en el caso de programación múltiple

Cuando una o varias placas han sido programadas, el display visualiza el tiempo remanente de la placa que está más cerca del final del tiempo programado, indicando su posición con el piloto intermitente. Los pilotos de las otras placas

programadas permanecen encendidos.

Para visualizar el tiempo restante de las otras placas programadas, presione varias veces el botón ⚙: se mostrarán secuencialmente y en sentido horario los tiempos de todas las placas programadas, comenzando por la que está ubicada adelante a la izquierda.

Modificar la programación

1. Presione varias veces el botón hasta que se muestre el tiempo de la placa que se pretende modificar.
2. Accione los botones - y + para fijar el nuevo tiempo.
3. Confirme la operación presionando el botón √

Para cancelar una programación, realice las operaciones indicadas. En el punto 2 presione el botón —: la duración disminuye progresivamente hasta el 0. La programación se anula y la pantalla sale de la modalidad programación.

El contador de minutos

La encimera debe estar encendida.

El contador de minutos permite fijar una duración máxima de 99 minutos.

1. Presione el botón de programación hasta que se encienda el piloto del contador de minutos.

2. Seleccione la duración deseada utilizando los
   botones - y +.

3. Confirme la operación presionando el botón (√)
   La cuenta al revés del temporizador comienza inmediatamente. Una vez que se ha cumplido el tiempo, se emite una señal sonora (de 1 minuto de duración).

Bloqueo de los mandos

Cuando la encimera está en funcionamiento, es posible bloquear el panel de control para evitar el peligro de modificaciones fortuitas de las regulaciones (niños, operaciones de limpieza, etc.). Presionando el botón ☐, los mandos se bloquean y el piloto que se encuentra encima del botón se enciende. Para poder volver a realizar regulaciones (por ej.: interrumpir la cocción), es necesario desbloquear los mandos: presione el botón ☐ durante algunos instantes, la luz testigo se apagará y el panel de

control se desbloqueará.

Apagado de la encimera

Presionando el botón el aparato se apagará. Si los mandos del aparato fueron bloqueados, continuarán estando bloqueados incluso después de haber vuelto a encender la encimera. Para poder encender nuevamente la encimera, es necesario primero desbloquear los mandos.

Modalidad "demo"

Es posible seleccionar una modalidad demostrativa en la que el panel de control funciona normalmente (incluso los mandos correspondientes a la programación), pero los elementos calentadores no se encienden. Para activar la modalidad "demo" es necesario que la encimera esté encendida y todas las placas estén apagadas:

• Presione y mantenga presionados simultáneamente
  los botones + y - durante 6 segundos.
  Cumplidos los 6 segundos, el piloto ON/OFF y el piloto BLOQUEO DE MANDOS centellean durante
  un segundo. Suelte los botones + y - y presione el botón ☑;

• la pantalla visualizará DE y MO y la encimera se apagará;

• al volver a encender la encimera, se encontrará en la modalidad "demo".

Para salir de esta modalidad siga el procedimiento ya descrito. La pantalla visualizará DE y OF y la encimera se apagará. Cuando vuelva a encender la encimera, funcionará normalmente.

Consejos prácticos para el uso del aparato

Para obtener las mejores prestaciones de la encimera:

- U tilice ollas con fondo plano y de gran espesor para asegurarse que se adhieran perfectamente a la zona calentadora

- U tilice ollas de un diámetro suficiente para cubrir completamente la zona de cocción, de ese modo se garantiza el aprovechamiento de todo el calor disponible.

• Verifique que el fondo de las ollas esté siempre perfectamente seco y limpio para garantizar una correcta adherencia y mayor duración, no sólo de las zonas de cocción, sino también de las ollas.
• Evite utilizar las mismas ollas utilizadas en los quemadores a gas: la concentración de calor en los quemadores a gas puede deformar el fondo de la olla que, en consecuencia, pierde adherencia.

Dispositivos de seguridad

Detección de los recipientes

Cada zona de cocción está provista de un dispositivo de detección de la olla. La placa emite calor únicamente en presencia de una olla de dimensiones adecuadas para esa zona de cocción. La luz testigo centelleante puede indicar:

• una olla incompatible
• una olla de diámetro insuficiente
  • q ue se ha levantado la olla

Indicadores de calor residual

Cada zona de cocción está provista de un indicador de calor residual. Dicho indicador señala cuáles son las zonas de cocción que todavía están a temperatura

elevada. Si la pantalla de potencia visualiza H, la zona de cocción todavía está caliente. Por ejemplo, es posible mantener caliente una comida o hacer derretir mantequilla o chocolate. Cuando se enfría la zona de

cocción, la pantalla de potencia visualiza h. La pantalla se apaga cuando la zona de cocción se ha enfriado lo suficiente.

Sobrecalentamiento

En el caso de un sobrecalentamiento de los componentes electrónicos, la encimera se apagará automáticamente y en la pantalla aparecerá seguida de un número centelleante. Este mensaje desaparecerá y la encimera se podrá volver a utilizar apenas la temperatura haya descendido a un nivel aceptable.

Interruptor de seguridad

El aparato posee un interruptor de seguridad que apaga las zonas de cocción automáticamente cuando se alcanza un tiempo límite de uso a un determinado nivel de potencia. Durante la interrupción de seguridad, el display indica "0".

Ejemplo: la placa posterior derecha se ha fijado en 5, mientras que la placa delantera izquierda en 2. La posterior derecha se apagará después de 5 horas de funcionamiento, la delantera izquierda después de 8 horas.

Nivel de potencia	Límite de duración de funcionamento en horas
1 9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
91

Señal sonora

Algunas anomalías, como:

• un objeto (olla, cubierto, etc.) dejado sobre el área de mandos durante más de 10 segundos
• un derrame sobre el área de mandos,
• la presión sobre un botón ejercida por demasiado tiempo, pueden provocar la emisión de una señal sonora. Para interrumpirla, elimine la causa del mal funcionamiento. Si no se elimina la causa de la anomalía, la señal sonora persiste y la encimera se apagará.

Consejos prácticos para la cocción

Cocción a fuegomuy fuerte
		Cocción a presiónOlla a presión	Freído
			Ebullición
Cocción afuegofuerte		Crêpe Cocción a fuego fuerte y dorado(Asados, Bistec, Escalopes, Filetes de pescado, Huevo frito)
Cocción a fuego medio		Espesamiento rápido (Salsas líquidas)Agua hirviendo (Pasta, arroz, Verduras)Leche
		Espesamiento lento (Salsas consistentes)
		Cocción a Baño María	Cocción olla a presión después del silbido
Cocción afuegobajo		Cocción a fuego bajo (guisados)	Calentar comidas
Cocción afuego muybajo		Salsa al chocolate	Mantener caliente

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este aparato es conforme con las siguientes Normas Comunitarias:

• 2006/95/CEE del 12.12.06 (Baja Tensión) y sucesivas modificaciones
• 2004/108/CEE del 15/21/04 (Compatibilidad Electromagnética) y sucesivas modificaciones
• 93/68/CEE del 22/07/93 y sucesivas modificaciones.
• 1275/2008 stand-by/off mode.

Seguridad general

! Controle que no se obstruya nunca la toma de aire a través de la rejilla del ventilador. La encimera para empotrar necesita una correcta aireación para el enfriamiento de los componentes electrónicos.

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. No utilice la encimera como superficie de apoyo ni como tajo de cocina.
• L a encimera de vidriocerámica es resistente a los choques mecánicos, no obstante, se puede rajar (o eventualmente quebrantarse) si es golpeada con un objeto con punta, como por ejemplo un utensilio. Si esto sucediera, desconecte inmediatamente el aparato de la red de alimentación eléctrica y llame al Servicio de Asistencia Técnica.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con las partes calientes de la encimera.

• N o olvide que la temperatura de las zonas de cocción permanece bastante elevada durante treinta minutos, como mínimo, después que se han apagado. El calor residual también está señalado por un indicador (ver Puesta en funcionamiento y uso).

• Mantenga cualquier objeto que se pueda fundir a una debida distancia de la encimera, por ejemplo, objetos de plástico, de aluminio o productos con un elevado contenido de azúcar. Tenga particular cuidado con los embalajes y películas de plástico o aluminio: si se dejan sobre las superficies todavía calientes o tibias pueden causar un grave daño a la encimera.

• Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.
• N o desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• N o realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• N o está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Si están presentes, no guarde mucho tiempo las zonas de cocción halógenas.
• Evitar que los niños jueguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Interrumpir el suministro de corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

! Evite el uso de detergentes abrasivos o corrosivos, como aerosoles para barbacoas y hornos, quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva, pueden rayar irremediablemente la superficie.
! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.
- Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola luego con un papel absorbente para cocina.
- Si la encimera está particularmente sucia, refriéguela con un producto específico para la limpieza de las superficies de vidriocerámica, enjuáguela y séquela.
- Para eliminar las acumulaciones de suciedad más consistentes utilice una raedera especial. Intervenga lo antes posible, sin esperar que el aparato se enfríe para evitar que los residuos formen costras. Se pueden obtener excelentes resultados usando una esponja con hilos de acero inoxidable especial para encimeras de vidriocerámica, embebida en agua y jabón.
- Si sobre la encimera se hubieran fundido accidentalmente objetos o materiales como plástico o azúcar, elimínelos inmediatamente con la raedera, mientras la superficie está todavía caliente.
- U na vez limpia, la encimera se puede tratar con un producto específico para el mantenimiento y la protección: la película invisible que deja este producto protege la superficie en caso de escurrimientos durante la cocción. Se recomienda realizar estas operaciones con el aparato tibio o frío.
- R ecuerde siempre enjuagar la encimera con agua limpia y secarla cuidadosamente: en efecto, los residuos de productos podrían encostrarse durante la siguiente cocción.

Estructura de acero inoxidable (sólo en los modelos con marco)

El acero inoxidable puede mancharse por la acción de agua muy calcárea dejada por un período de tiempo prolongado en contacto con el mismo o debido a productos para la limpieza con contenido de fósforo.

Se aconseja enjuagar abundantemente y secar con cuidado después de la limpieza de la encimera. Si se derramara agua, seque rápidamente y con cuidado.

! Algunas encimeras poseen un marco de aluminio que se asemeja al acero inoxidable. No utilice productos para la limpieza y el desengrase no adecuados para el aluminio.

Desmontar la encimera

Cuando sea necesario, se puede desmontar la encimera:

1. quite los tornillos que fijan los muelles de centrado en los costados;
2. afloje los tornillos de los ganchos de fijación en las esquinas;
3. extraiga la encimera del mueble.

! Se recomienda evitar acceder a los mecanismos internos para intentar una reparación. En caso de avería, llame al Servicio de Asistencia Técnica.

En estas tablas se encuentran, modelo por modelo, los valores de absorción energética, el tipo de elemento calentador y el diámetro de cada zona de cocción.

Encimeras	KRO 642 D BKRO 642 D XKRO 642 D Z		KRO 642 TO BKRO 642 TO XKRO 642 TO ZKRO 742 TO Z
Zonas de cocción	Potencia (en W)	Diámetro (en mm)	Potencia (en W)	Diámetro (en mm)
Posterior izquierda	HD 2200/1000	210/140	HT 2300/1600/800	230/180/120
Posterior derecha	H 1400 160 H	1200 145
Delantera izquierda	H 1200 145 H	1200 145
Delantera derecha	HD 1700/700	180/120	HO 2400/1500	170x260
Potencia total	6500 7100

Encimeras	KRO 742 DO Z KRO 632 TD X		KRO 632 TD Z
Zonas de cocción	Potencia (en W)	Diámetro (en mm)	Potencia (en W)	Diámetro (en mm)
Posterior izquierda	HD 2200/1000 210/140
Posterior derecha	H 1200 145 H 1400 160
Central izquierda			HT 2700/1950/1050	270/210/145
Delantera izquierda	H 1200 145
Delantera derecha	HO 2400/1500	170x260	HD 1700/700	180/120
Potencia total	7000 5900

Leyenda:
