PIAWMZ188790A - Lavadora Premium - Manual de uso y guía de instrucciones gratis

Tipo de Producto	Aire Acondicionado Split (Unidad Interior)
Modelo	PIAWMZ188790A
Marca	Premium
Tipo de Refrigerante	R32 / R410A (Inverter)
Dimensiones (Unidad Interior)	Aprox. 800 x 280 x 200 mm (An x Al x Pr)
Peso (Unidad Interior)	Aprox. 10 kg
Alimentación Eléctrica	220-240V ~ 50Hz
Modos de Funcionamiento	Frío, Calor, Ventilador, Seco, Automático
Características Clave	Modo sueño, Autolimpieza, Control inalámbrico, Ajuste de lamas
Tipo de Filtro	Filtro de malla lavable + filtro funcional/plasma opcional
Recordatorio de Limpieza del Filtro	Después de 240 horas de uso (muestra "CL")
Recordatorio de Reemplazo del Filtro	Después de 2,880 horas de uso (muestra "nF")
Funciones de Protección	Retardo de reinicio de 3 minutos, fusible de sobrecorriente, antihielo
Certificaciones de Seguridad	Cumple con los códigos eléctricos locales/nacionales
Requisitos de Instalación	Interior: montado en pared; Exterior: soporte en suelo o pared
Longitud Máxima de Tubería de Refrigerante	Hasta 25 m (para < 15,000 BTU/h)
Control Remoto	Infrarrojo, incluido
Pantalla	LED con temperatura, modo, códigos de error

Preguntas frecuentes - PIAWMZ188790A Premium

¿Con qué frecuencia debo limpiar el filtro de aire?

Limpie el filtro de aire cada dos semanas o cuando la pantalla muestre CL (después de 240 horas de uso).

¿Qué significa el código de error 'EC' o 'ELOC'?

Indica fuga de refrigerante. Apague la unidad y contacte a un proveedor de servicio autorizado.

¿Puedo usar un control remoto para operar la unidad?

Sí, la unidad viene con un control remoto infrarrojo. Algunas funciones también pueden controlarse a través de un teléfono inteligente con función inalámbrica.

¿Por qué el ventilador de la unidad exterior a veces se detiene?

La velocidad del ventilador se controla automáticamente para optimizar el rendimiento. Esto es normal.

¿Cómo reinicio el recordatorio de limpieza del filtro?

Presione el botón LED del control remoto 4 veces, o presione el botón CONTROL MANUAL 3 veces.

¿Qué debo hacer si la unidad emite un mal olor?

Limpie los filtros de aire ya que pueden estar mohosos. También asegúrese de que el entorno de la unidad esté libre de olores fuertes.

¿Es normal que la unidad interior emita silbidos?

Sí, un silbido bajo es normal y se debe al flujo de refrigerante. Si es fuerte o persistente, contacte al servicio técnico.

¿Puedo instalar la unidad interior yo mismo?

La instalación debe ser realizada por un distribuidor o especialista autorizado para evitar fugas de agua, descargas eléctricas o incendios.

¿Qué es el modo sueño?

El modo sueño ajusta gradualmente la temperatura para ahorrar energía. En modo frío, aumenta 1°C por hora durante 2 horas; en modo calor, disminuye.

¿Cómo opero manualmente la unidad sin control remoto?

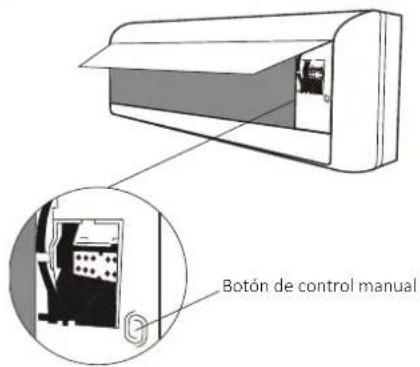

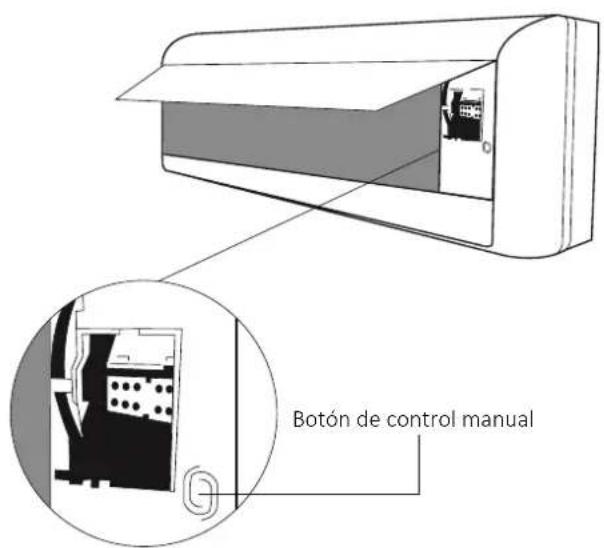

Abra el panel frontal y presione el botón CONTROL MANUAL: una vez para auto forzado, dos veces para frío forzado, tercera vez para apagar.

MANUAL DE USUARIO PIAWMZ188790A Premium

Precauciones de Seguridad 03

Manual de Usuario

Manual de características y especificaciones de la unidad del Usuario

1.	Display		de	la	Unida
2.	Temperatura de		funcionamiento......
3.	Otras		características	......
4. Ángulo	de		ajuste	del	flujo de
5. Operación	manual		(sin	control	remoto)......

12

Solución de problemas....14

Manual de instalación

Accesorios ....17

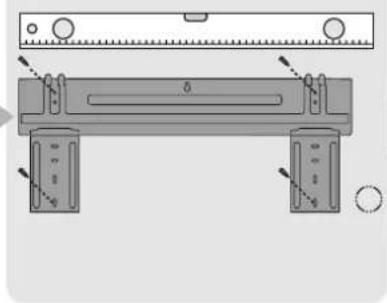

Resumen de instalación - Unidad interior 18

Piezas de la unidad....19

Instalación de la unidad interior .....20

1.	Seleccione		la	ubicación		de
2.	Fije		la	placa
3.	Taladre		un tubería		orificio de
4. Prepare	la
5.	Conecte	la	manguera	de	drenaje......
6.	Conectar	los	cables	de	señal
7. Envuelva	tuberías	y	cables......
8. Montar	la	unidad	interior	......

Instalación de la unidad exterior....26

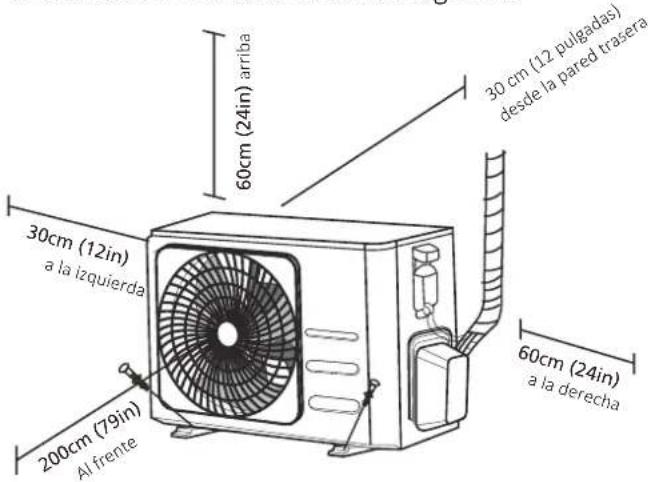

1.	Seleccione		la		ubicación	de
2.	Instale	la	junta	de	drenaje......
3.	Unidad		exterior	de	anclaje......
4.	Conectar	los	cables	de	señal	y

Conexión de tubería de refrigerante....30

	A.	Nota	sobre	la
B. Instrucciones	de	conexión:	tubería	de
1.	Corte de	tubería......
2.	Eliminar	rebabas......
3. Extremos	de	tubo acampanados......
4.	Conectar	tuberías......

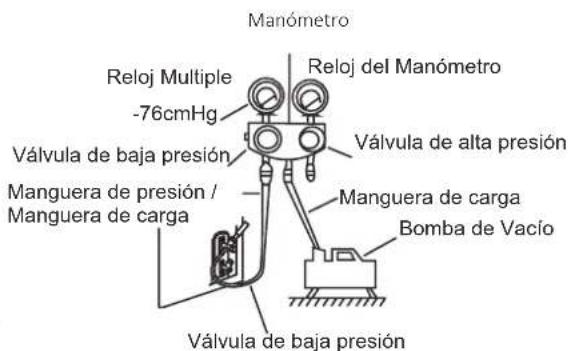

Evacuación de Aire (Vacio)....33

1. Instrucciones de evacuación....33

2. Nota sobre la adición de refrigerante....34

Comprobaciones de fugas eléctricas y de gas....35

Prueba de funcionamiento....36

Embalaje y desembalaje de la unidad ....37

Precauciones de Seguridad

Lea las precauciones de seguridad antes de la operación y la instalación La instalación incorrecta por ignorar las instrucciones puede causar daños o lesiones graves. La gravedad de los posibles daños o lesiones se clasifica como ADVERTENCIA o PRECAUCIÓN.

ADVERTENCIA

Este símbolo indica la posibilidad de lesiones personales o pérdida de la vida.

PRECAUCIÓN

Este símbolo indica la posibilidad de daños materiales o consecuencias graves.

ADVERTENCIA

Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros. involucrado. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión (países de la Unión Europea).

Este electrodoméstico no está diseñado para que lo usen personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que una persona responsable de su seguridad les haya supervisado o instruido sobre el uso del electrodoméstico. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

ADVERTENCIAS PARA EL USO DEL PRODUCTO

Si surge una situación anormal (como un olor a quemado), apague inmediatamente la unidad y desconecte la alimentación. Llame a su distribuidor para obtener instrucciones para evitar descargas eléctricas, incendios o lesiones.

No introduzca los dedos, varillas u otros objetos en la entrada o salida de aire. Esto puede causar lesiones, ya que el ventilador puede estar girando a altas velocidades.

No utilice aerosoles inflamables como laca para el cabello, laca o pintura cerca de la unidad. Esto puede provocar un incendio o una combustión.

No opere el acondicionador de aire en lugares cerca o alrededor de gases combustibles. El gas emitido puede acumularse alrededor de la unidad y provocar una explosión.

No opere su acondicionador de aire en un cuarto húmedo como un baño o cuarto de lavado. Demasiada exposición al agua puede provocar un cortocircuito en los componentes eléctricos.

No exponga su cuerpo directamente al aire fresco durante un período de tiempo prolongado.

No permita que los niños jueguen con el aire acondicionado. Los niños deben ser supervisados alrededor de la unidad en todo momento.

Si el acondicionador de aire se usa junto con quemadores u otros dispositivos de calefacción, ventile bien la habitación para evitar la deficiencia de oxígeno.

En determinados entornos funcionales, como cocinas, salas de servidores, etc., se recomienda encarecidamente el uso de unidades de aire acondicionado especialmente diseñadas.

ADVERTENCIAS DE LIMPIEZA Y MANTENIMIENTO

Apague el dispositivo y desconecte la alimentación antes de limpiarlo. El no hacerlo puede causar una descarga eléctrica.

No limpie el acondicionador de aire con cantidades excesivas de agua.

No limpie el acondicionador de aire con agentes de limpieza combustibles. Los agentes de limpieza combustibles pueden provocar incendios o deformaciones.

PRECAUCIÓN

Apague el aire acondicionado y desconéctelo de la corriente si no lo va a utilizar durante mucho tiempo.

Apague y desconecte la unidad durante las tormentas.

Asegúrese de que la condensación de agua pueda drenar sin obstáculos de la unidad.

No opere el acondicionador de aire con las manos mojadas. Esto puede causar una descarga eléctrica.

No utilice el dispositivo para ningún otro propósito que no sea el uso previsto.

No permita que el acondicionador de aire funcione durante largos períodos de tiempo con puertas o ventanas abiertas, o si la humedad es muy alta.

ADVERTENCIAS ELÉCTRICAS

Utilice únicamente el cable de alimentación especificado. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas igualmente calificadas para evitar riesgos.

Mantenga limpio el enchufe de alimentación. Quite el polvo o la suciedad que se acumule en o alrededor del enchufe. Los enchufes sucios pueden provocar incendios o descargas eléctricas.

No tire del cable de alimentación para desenchufar la unidad. Sostenga el enchufe firmemente y sáquelo del tomacorriente. Tirar directamente del cable puede dañarlo, lo que puede provocar un incendio o una descarga eléctrica.

No modifique la longitud del cable de alimentación ni utilice un cable de extensión para alimentar la unidad.

No comparta la toma de corriente con otros electrodomésticos. Una fuente de alimentación incorrecta o insuficiente puede provocar un incendio o una descarga eléctrica.

El producto debe estar correctamente conectado a tierra en el momento de la instalación, o puede ocurrir una descarga eléctrica.

Para todo el trabajo eléctrico, siga todas las normas y reglamentos de cableado locales y nacionales y el Manual de instalación. Conecte los cables firmemente y sujételos firmemente para evitar que fuerzas externas dañen el terminal. Las conexiones eléctricas incorrectas pueden sobrecalentarse y provocar un incendio, y también pueden provocar descargas eléctricas. Todas las conexiones eléctricas deben realizarse de acuerdo con el Diagrama de conexión eléctrica ubicado en los paneles de las unidades interior y exterior.

Todo el cableado debe organizarse correctamente para garantizar que la cubierta del tablero de control pueda cerrarse correctamente. Si la cubierta de la placa de control no se cierra correctamente, puede provocar corrosión y hacer que los puntos de conexión en el terminal se calienten, se incendien o provoquen una descarga eléctrica.

Si se conecta la alimentación a un cableado fijo, un dispositivo de desconexión de todos los polos que tenga al menos 3 mm de separación en todos los polos y tenga una corriente de fuga que pueda exceder los 10 mA, el dispositivo de corriente residual (RCD) que tenga una corriente operativa residual nominal que no exceda los 30 mA, y la desconexión debe incorporarse en el cableado fijo de acuerdo con las reglas de cableado.

TOME NOTA DE LAS ESPECIFICACIONES DEL FUSIBLE

La placa de circuito (PCB) del acondicionador de aire está diseñada con un fusible para brindar protección contra sobrecorriente. Las especificaciones del fusible están impresas en la placa de circuito, tales como:

T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, etc. NOTA: Para las unidades que usan refrigerante R32 o R290, solo se puede usar el fusible cerámico a prueba de explosiones.

Lámpara UV-C (aplicable a la unidad que contiene solo una lámpara UV-C)

Este aparato contiene una lámpara UV-C. Lea las instrucciones de mantenimiento antes de abrir el aparato.

1. No utilice lámparas UV-C fuera del aparato.
2. Los aparatos que estén obviamente dañados no deben ponerse en funcionamiento.

3. El uso no previsto del aparato o los daños en la carcasa pueden provocar la fuga de radiación UV-C peligrosa. La radiación UV-C puede, incluso en pequeñas dosis, causar daño a los ojos y la piel.

4. Antes de abrir puertas y paneles de acceso que lleven el símbolo de peligro RADIACIÓN ULTRAVIOLETA para la realización del MANTENIMIENTO DEL USUARIO, se recomienda desconectar la alimentación.

5. La lámpara UV-C no se puede limpiar, reparar ni reemplazar.
6. Las BARRERAS UV-C que lleven el símbolo de peligro de RADIACIÓN ULTRAVIOLETA no deben quitarse.

Este aparato contiene un emisor UV. No mire fijamente a la fuente de luz.

ADVERTENCIAS PARA LA INSTALACIÓN DEL PRODUCTO

1. La instalación debe ser realizada por un distribuidor o especialista autorizado. Una instalación defectuosa puede provocar fugas de agua, descargas eléctricas o incendios.
2. La instalación debe realizarse de acuerdo con las instrucciones de instalación. La instalación incorrecta puede provocar fugas de agua, descargas eléctricas o incendios. (En América del Norte, la instalación debe realizarse de acuerdo con los requisitos de NEC y CEC únicamente por personal autorizado).
3. Póngase en contacto con un técnico de servicio autorizado para la reparación o el mantenimiento de esta unidad. Este aparato debe instalarse de acuerdo con las normas nacionales de cableado.
4. Utilice únicamente los accesorios incluidos, las piezas y las piezas especificadas para la instalación. El uso de piezas no estándar puede provocar fugas de agua, descargas eléctricas, incendios y puede hacer que la unidad falle.
5. Instale la unidad en una ubicación firme que pueda soportar el peso de la unidad. Si la ubicación elegida no puede soportar el peso de la unidad, o si la instalación no se realiza correctamente, la unidad puede caerse y causar lesiones y daños graves.
6. Instale la tubería de drenaje de acuerdo con las instrucciones de este manual. El drenaje inadecuado puede causar daños por agua a su hogar y propiedad.
7. Para las unidades que tienen un calentador eléctrico auxiliar, no instale la unidad a menos de 1 metro (3 pies) de cualquier material combustible.
8. No instale la unidad en un lugar que pueda estar expuesto a fugas de gas combustible. Si se acumula gas combustible alrededor de la unidad, puede provocar un incendio.
9. No encienda la alimentación hasta que se haya completado todo el trabajo.
10. Cuando mueva o reubique el acondicionador de aire, consulte a técnicos de servicio experimentados para desconectar y reinstalar la unidad.
11. Cómo instalar el aparato en su soporte, lea la información para obtener detalles en las secciones "instalación de la unidad interior" e "instalación de la unidad exterior".

Nota sobre los gases fluorados (no aplicable a la unidad que utiliza refrigerante R290)

1. Esta unidad de aire acondicionado contiene gases fluorados de efecto invernadero. Para obtener información específica sobre el tipo de gas y la cantidad, consulte la etiqueta correspondiente en la propia unidad o el "Manual del propietario - Ficha del producto" en el embalaje de la unidad exterior. (Solo productos de la Unión Europea).

2. La instalación, el servicio, el mantenimiento y la reparación de esta unidad deben ser realizados por un técnico certificado.

3. La desinstalación y el reciclaje del producto deben ser realizados por un técnico certificado.

4. Edasdequiposqueontengagasefluoradodefectivernaderenantidadeguales superioreloneladadeO2equivalentepinferioreloneladadeO2equivalentes sistema tiene instalado un sistema de detección de fugas, se debe comprobar si hay fugas al menos cada 24 meses.

5. Cuandsevislanidadbuscafugasrecomiendenfáticamentevarregistrodecuadetodalsevisiones.

ADVERTENCIA sobre el uso de refrigerante R32/R290

- Cuando se emplee refrigerante inflamable, el aparato se almacenará en un área bien ventilada donde el tamaño de la habitación corresponda al área de la habitación especificada para la operación.

Para modelos con refrigerante R32:

El aparato debe instalarse, operarse y almacenarse en una habitación con una superficie de suelo superior a 4m² . Para los modelos con refrigerante R290, el aparato debe instalarse, operarse y almacenarse en una habitación con un área de piso mayor que:

• Los conectores mecánicos reutilizables y las juntas acampanadas no están permitidos en el interior. (Requisitos estándar EN).
• Los conectores mecánicos utilizados en interiores deberán tener una tasa de no más de 3 g/año al 25 % de la presión máxima permitida. Cuando los conectores mecánicos se reutilicen en interiores, se renovarán las piezas de sellado. Cuando las juntas abocinadas se reutilicen en interiores, la parte abocardada deberá volver a fabricarse. (Requisitos estándar de UL)
• Cuando los conectores mecánicos se reutilicen en interiores, se renovarán las piezas de sellado. Cuando las juntas abocinadas se reutilicen en interiores, la parte abocardada deberá volver a fabricarse. (Requisitos estándar IEC)
• Los conectores mecánicos utilizados en interiores deben cumplir con la norma ISO 14903.

Directrices Europeas de Eliminación

Esta marca que se muestra en el producto o en su documentación indica que los desechos de equipos eléctricos y eléctricos no deben mezclarse con los desechos domésticos generales.

Eliminación correcta de este producto (residuos de equipos eléctricos y electrónicos)

Este aparato contiene refrigerante y otros materiales potencialmente peligrosos. Al desechar este aparato, la ley exige una recogida y un tratamiento especiales. No deseche este producto como basura doméstica o basura municipal sin clasificar.

Al deshacerse de este aparato, tiene las siguientes opciones:

Deseche el aparato en el centro de recogida de residuos electrónicos municipal designado.

Al comprar un electrodoméstico nuevo, el minorista se llevará el electrodoméstico viejo de forma gratuita.

El fabricante se hará cargo del aparato antiguo de forma gratuita.

Venda el aparato a distribuidores autorizados de chatarra.

Aviso Especial

Desechar este aparato en el bosque u otro entorno natural pone en peligro su salud y es malo para el medio ambiente. Las sustancias peligrosas pueden filtrarse en el agua subterránea y entrar en la cadena alimentaria.

Especificaciones y Características de la Unidad

Display de la Unidad Interior

NOTA: Los diferentes modelos tienen un panel frontal y una ventana de visualización diferentes. No todos los indicadores que se describen a continuación están disponibles para el acondicionador de aire que compró. Verifique la ventana de visualización interior de la unidad que compró.

Las ilustraciones de este manual tienen fines explicativos. La forma real de su unidad interior puede ser ligeramente diferente. Prevalecerá la forma real.

“ ECO ” Cuando la función ECO está activada (algunas unidades)

“°C” Se ilumina en diferentes colores según el modo de funcionamiento (algunas unidades): En el modo FRÍO y SECO, se muestra como un color frío. En el modo HEAT, se muestra como un color cálido.

“♡” cuando la función de control inalámbrico está activada (algunas unidades)

" 88 " Muestra la temperatura, la función de funcionamiento y los códigos de error:

"ON" durante 3 segundos cuando: TIMER ON está configurado (si la unidad está apagada, " " permanece encendido cuando TIMER ON está configurado) La función FRESH, UV-C lamp, SWING, TURBO, SILENCE o SOLAR PV ECO está activada

" " durante 3 segundos cuando:

La función FRESH, UV-C lamp, SWING, TURBO, SILENCE o SOLAR PV ECO está desactivada

" cF " cuando la característica anti-aire frío está activada
" dF " cuando se descongela (unidades de refrigeración y calefacción)
" 5C " cuando la unidad se limpia automáticamente
"FP" cuando la función de calefacción 8°C está activada

Significados de los códigos de visualización

" 88.8 " Muestra la temperatura, la función de funcionamiento y los códigos de error:

"ON" durante 3 segundos cuando: TIMER ON está configurado (si la unidad está apagada,
" " permanece encendido cuando TIMER ON está configurado)

Las funciones FRESH, UV-C lamp, SWING, TURBO o SILENCE están activadas

"OF" durante 3 segundos cuando: El TIMER OFF está configurado

{CEIICLbIX}OT 16X4X6CEIX}OT ↑↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

“df” al descongelar (para unidades de refrigeración y calefacción)
“ 5C ” cuando la unidad se autolimpia (algunas unidades)
"FP " cuando se activa el modo de calefacción de 8 °C (46 °F) o 12 °C (54 °F) en (algunas unidades)

“ ¿” cuando la función nueva está activada (algunas unidades)
“ ECO ” cuando la función ECO está activada (algunas unidades)
“ 📤 ” cuando la función de control inalámbrico está activada (algunas unidades)

En el modo Ventilador, la unidad mostrará la temperatura ambiente.

En otros modos, la unidad mostrará su ajuste de temperatura.

Presione el botón LED en el control remoto para apagar la pantalla, presione el botón LED nuevamente durante 15 segundos para mostrar la temperatura ambiente, si lo presiona nuevamente después de 15 segundos, se encenderá la pantalla.

Temperatura de funcionamiento

Cuando su acondicionador de aire se usa fuera de los siguientes rangos de temperatura, ciertas características de protección de seguridad pueden activarse y hacer que la unidad se deshabilite.

Mini-Split tipo Inverter

modo FRÍO Modo calor Modo SECO
Temperatura ambiente	17°C - 32°C(62°F - 90°F)	0°C - 30°C(32°F - 86°F)	10°C - 32°C(50°F - 90°F)
Temperatura exterior	0°C - 50°C(32°F - 122°F)	-15°C - 30°C(5°F - 86°F)	0°C - 50°C(32°F - 122°F)
	-15°C - 50°C(5°F - 122°F)(Para modelos con sistemas de enfriamiento de baja temperatura).
	0°C - 52°C(32°F - 126°F)(Para modelos tropicales especiales)		0°C - 52°C(32°F - 126°F)(Para modelos tropicales especiales)

PARA UNIDADES EXTERIORES CON CALENTADOR ELÉCTRICO AUXILIAR

Cuando la temperatura exterior es inferior a 0 °C (32 °F), recomendamos encarecidamente mantener la unidad enchufada en todo momento para garantizar un funcionamiento continuo y sin problemas.

Tipo de velocidad fija

	modo FRÍO	Modo calor	Modo SECO
Temperatura ambiente	17°C-32°C (62°F-90°F)	0°C-30°C(32°F-86°F)	10°C-32°C (50°F-90°F)
Temperatura exteriorespeciales	18°C-43°C (64°F-109°F)	-7°C-24°C(19°F-75°F)	11°C-43°C (52°F-109°F)
	-7°C-43°C (19°F-109°F)(Para modelos con sistemas de enfriamiento de baja temperatura)		18°C-43°C (64°F-109°F)
	18°C-52°C (64°F-126°F)		18°C-52°C (64°F-126°F)(Para modelos tropicales especiales)

NOTA: Humedad relativa de la habitación inferior al 80%. Si el acondicionador de aire funciona por encima de esta cifra, la superficie del acondicionador de aire puede atraer condensación. Establezca la rejilla de flujo de aire vertical en su ángulo máximo (verticalmente al piso) y configure el modo de ventilador ALTO.

Para optimizar aún más el rendimiento de su unidad, haga lo siguiente:

Mantenga puertas y ventanas cerradas.

Limite el uso de energía usando las funciones TIMER ON y TIMER OFF.

No bloquee las entradas o salidas de aire.

Inspeccione y limpie regularmente los filtros de aire.

En este paquete de documentación no se incluye una guía sobre el uso del control remoto por infrarrojos. No todas las funciones están disponibles para el acondicionador de aire, verifique la pantalla interior y el control remoto de la unidad que compró.

Otras Características

Reinicio automático (algunas unidades)

Si la unidad pierde energía, se reiniciará automáticamente con la configuración anterior una vez que se haya restablecido la energía..

Al apagar la unidad de los modos COOL, AUTO (COOL) o DRY, el acondicionador de aire seguirá funcionando a muy baja potencia para secar el agua condensada y evitar el crecimiento de moho.

Control inalámbrico (algunas unidades)

El control inalámbrico le permite controlar su aire acondicionado usando su teléfono móvil y una conexión inalámbrica.

Para el acceso al dispositivo USB, las operaciones de reemplazo y mantenimiento deben ser realizadas por personal profesional.

Memoria de ángulo de rejilla (algunas unidades)

Al encender su unidad, la persiana volverá automáticamente a su ángulo anterior.

(algunas unidades)

La unidad interior mostrará automáticamente "EC" o "ELOC" o LED parpadeantes (según el modelo) cuando detecte una fuga de refrigerante.

Función Sleep

La función SLEEP se usa para disminuir el uso de energía mientras duerme (y no necesita los mismos ajustes de temperatura para estar cómodo). Esta función solo se puede activar a través del control remoto. Y la función Dormir no está disponible en modo VENTILADOR o SECO.

Presione el botón SLEEP cuando esté listo para irse a dormir. Cuando está en modo COOL, la unidad aumentará la temperatura

en 1°C (2°F) después de 1 hora, y aumentará 1°C (2°F) adicional después de otra hora. Cuando esté en modo HEAT, la unidad disminuirá la temperatura en 1°C (2°F) después de 1 hora, y disminuirá 1°C (2°F) adicional después de otra hora.

La función de suspensión se detendrá después de 8 horas y el sistema seguirá funcionando con la situación final.

Ajuste del ángulo vertical del flujo de aire

Mientras la unidad está encendida, use el botón SWING/DIRECT en el control remoto para establecer la dirección (ángulo vertical) del flujo de aire. Consulte el Manual del control remoto para obtener más detalles.

NOTA SOBRE LOS ÁNGULOS DE LAS PERSIANAS

Cuando use el modo FRÍO o SECO, no coloque la rejilla en un ángulo demasiado vertical durante largos períodos de tiempo. Esto puede provocar que el agua se condense en la hoja de la persiana, que caerá sobre el piso o los muebles.

Al usar el modo COOL o HEAT, configurar la rejilla en un ángulo demasiado pequeño puede reducir el rendimiento de la unidad debido al flujo de aire restringido. NOTA: De acuerdo con los requisitos de las normas relativas, configure la rejilla de flujo de aire vertical en su ángulo máximo durante la prueba de capacidad de calefacción.

Ajuste del ángulo horizontal del flujo de aire

El ángulo horizontal del flujo de aire debe configurarse manualmente. Sujete la varilla del deflector (Ver Fig.B) y ajustelo manualmente a su dirección preferida. Para algunas unidades, el ángulo horizontal del flujo de aire se puede configurar por control remoto. por favor refiérase al Manual del Control Remoto.

Operación manual (sin control remoto)

PRECAUCIÓN

El botón manual está diseñado solo para propósitos de prueba y operación de emergencia. No utilice esta función a menos que pierda el control remoto y sea absolutamente necesario. Para restablecer el funcionamiento normal, use el control remoto para activar la unidad. La unidad debe apagarse antes de la operación manual.

Para operar su unidad manualmente:

1. Abra el panel frontal de la unidad interior.
2. Localice el botón CONTROL MANUAL en el lado derecho de la unidad.
3. Presione el botón de CONTROL MANUAL una tiempo para activar el modo AUTO FORZADO.
4. Pulse de nuevo el botón CONTROL MANUAL para activar el modo ENFRIAMIENTO FORZADO.
5. Pulse el botón CONTROL MANUAL una tercera hora de apagar la unidad.
6. Cierre el panel frontal.

NOTA: No mueva la persiana con la mano. Esto hará que la rejilla no esté sincronizada. Si esto ocurre, apague la unidad y desenchúfela durante unos segundos, luego reinicie la unidad. Esto restablecerá la rejilla.

Fig. A

PRECAUCIÓN

No coloque los dedos en o cerca del soplador y el lado de succión de la unidad. El ventilador de alta velocidad dentro de la unidad puede causar lesiones.

Fig. B

Cuidado y mantenimiento

Limpieza de su unidad interior

ANTES DE LA LIMPIEZA O MANTENIMIENTO

SIEMPRE APAGUE SU SISTEMA DE AIRE ACONDICIONADO Y DESCONECTE SU FUENTE DE ALIMENTACIÓN ANTES DE LA LIMPIEZA O EL MANTENIMIENTO.

PRECAUCIÓN

Utilice únicamente un paño suave y seco para limpiar la unidad. Si la unidad está especialmente sucia, puede usar un paño empapado en agua tibia para limpiarla.

No utilice productos químicos ni paños tratados químicamente para limpiar la unidad.

No use benceno, diluyente de pintura, polvo para pulir u otros solventes para limpiar la unidad. Pueden hacer que la superficie de plástico se agriete o se deforme.

No use agua a más de 40 °C (104 °F) para limpiar el panel frontal. Esto puede hacer que el panel se deforme o se decolore.

Limpieza de su filtro de aire

Un acondicionador de aire obstruido puede reducir la eficiencia de enfriamiento de su unidad y también puede ser malo para su salud. Asegúrese de limpiar el filtro una vez cada dos semanas.

1. Levante el panel frontal de la unidad interior.
2. Sujete la lengüeta del extremo del filtro, levántela y tire de ella hacia usted.
3. Ahora saca el filtro.
4. Si su filtro tiene un filtro ambientador pequeño, desengánchelo del filtro más grande. Limpie este filtro ambientador con una aspiradora de mano.

5. Limpie el filtro de aire grande con agua jabonosa tibia. Asegúrese de usar un detergente suave.

6. Enjuague el filtro con agua dulce y luego sacuda el exceso de agua.

7. Séquelo en un lugar fresco y seco, y evite exponerlo a la luz solar directa.
8. Cuando esté seco, vuelva a enganchar el filtro refrescante de aire al filtro más grande, luego deslícelo nuevamente dentro de la unidad interior.
9. Cierre el panel frontal de la unidad interior.

No toque el filtro de aire fresco (Plasma) durante al menos 10 minutos después de apagar la unidad.

PRECAUCIÓN

Antes de cambiar el filtro o limpiar, apague la unidad y desconecte su fuente de alimentación.

Al retirar el filtro, no toque las partes metálicas de la unidad. Los bordes afilados de metal pueden cortarlo.

No utilice agua para limpiar el interior de la unidad interior. Esto puede destruir el aislamiento y causar una descarga eléctrica.

No exponga el filtro a la luz solar directa durante el secado. Esto puede encoger el filtro.

Recordatorios del filtro de aire (opcional)

Recordatorio de limpieza del filtro de aire

Después de 240 horas de uso, la ventana de visualización de la unidad interior parpadeará "CL". Este es un recordatorio para limpiar su filtro. Después de 15 segundos, la unidad volverá a su pantalla anterior.

Para restablecer el recordatorio, presione el botón LED en su control remoto 4 veces, o presione el botón

Pulsador CONTROL MANUAL 3 veces. Si no restablece el recordatorio, el indicador "CL" volverá a parpadear cuando reinicie la unidad.

Recordatorio de reemplazo del filtro de aire

Después de 2880 horas de uso, la ventana de visualización de la unidad interior parpadeará "nF". Este es un recordatorio para reemplazar su filtro. Después de 15 segundos, la unidad volverá a su pantalla anterior.

Para restablecer el recordatorio, presione el botón LED en su control remoto 4 veces, o presione el botón

Pulsador CONTROL MANUAL 3 veces. Si no restablece el recordatorio, el indicador "nF" parpadeará nuevamente cuando reinicie la unidad.

PRECAUCIÓN

Cualquier mantenimiento y limpieza de la unidad exterior debe ser realizado por un distribuidor autorizado o un proveedor de servicios autorizado.

Cualquier reparación de la unidad debe ser realizada por un distribuidor autorizado o un proveedor de servicios autorizado.

Mantenimiento - Largos períodos de no uso

Si planea no usar su acondicionador de aire por un período de tiempo prolongado, haga lo siguiente:

Limpiar todos los filtros

Encienda la función FAN hasta que la unidad se seque por completo

Apague la unidad y desconecte la alimentación

Retire las pilas del control remoto

Mantenimiento - Inspección de pretemporada

Después de largos períodos de inactividad o antes de períodos de uso frecuente, haga lo siguiente:

Compruebe si hay cables dañados Limpiar todos los filtros

Compruebe si hay fugas Reemplace las baterías

Asegúrese de que nada bloquee todas las entradas y salidas de aire.

Solución de problemas

PRECAUCIONES DE SEGURIDAD

Si ALGUNA de las siguientes condiciones ocurre, japague su unidad inmediatamente!

El cable de alimentación está dañado o anormalmente caliente

Hueles un olor a quemado

La unidad emite sonidos fuertes o anormales

Un fusible de alimentación se funde o el disyuntor se dispara con frecuencia

Cae agua u otros objetos dentro o fuera de la unidad

¡NO INTENTE ARREGLARLOS USTED MISMO! ¡PÓNGASE EN CONTACTO CON UN PROVEEDOR DE SERVICIO AUTORIZADO INMEDIATAMENTE!

Problemas comunes

Los siguientes problemas no son un mal funcionamiento y en la mayoría de las situaciones no requerirán reparaciones.

Asunto Posibles Causas

La unidad no se enciende al presionar el botón ON/OFF	La unidad tiene una función de protección de 3 minutos que evita que la unidad se sobrecargue. La unidad no se puede reiniciar dentro de los tres minutos de haberse apagado.
La unidad cambia del modo FRÍO/CALOR al modo VENTILADOR	La unidad puede cambiar su configuración para evitar que se forme escarcha en la unidad. Una vez que la temperatura aumente, la unidad comenzará a operar nuevamente en el modo previamente seleccionado.
	Se ha alcanzado la temperatura establecida, momento en el cual la unidad apaga el compresor. La unidad continuará funcionando cuando la temperatura fluctúe nuevamente.
La unidad interior emite niebla blanca	En regiones húmedas, una gran diferencia de temperatura entre el aire de la habitación y el aire acondicionado puede causar niebla blanca.
Tanto la unidad interior como la exterior emiten niebla blanca	Cuando la unidad se reinicia en modo CALOR después de descongelar, se puede emitir una niebla blanca debido a la humedad generada por el proceso de descongelación.
La unidad interior hace ruidos	Es posible que se produzca un sonido de aire que corre cuando la persiana se restablece en su posición.
	Es posible que se produzca un chirrido después de hacer funcionar la unidad en modo CALOR debido a la expansión y contracción de las piezas de plástico de la unidad.
Tanto la unidad interior como la unidad exterior hacen ruidos	Sonido de silbido bajo durante el funcionamiento: esto es normal y es causado por el gas refrigerante que fluye a través de las unidades interior y exterior.
	Sonido de silbido bajo cuando el sistema arranca, acaba de dejar de funcionar o se está descongelando: este ruido es normal y se debe a que el gas refrigerante se detiene o cambia de dirección.
	Chirrido: La expansión y contracción normal de las piezas de plástico y metal provocadas por los cambios de temperatura durante el funcionamiento pueden causar chirridos.
Asunto	Posibles Causas
La unidad exterior hace ruidos	La unidad emitirá diferentes sonidos en función de su modo de funcionamiento actual.
Se emite polvo desde la unidad interior o exterior	La unidad puede acumular polvo durante períodos prolongados sin uso, que se emitirá cuando se encienda la unidad. Esto se puede mitigar cubriendo la unidad durante largos períodos de inactividad.
La unidad emite un mal olor.	La unidad puede absorber olores del entorno (como muebles, cocina, cigarrillos, etc.) que se emitirán durante las operaciones.
	Los filtros de la unidad se han enmohecido y deben limpiarse.
El ventilador de la unidad exterior no funciona	Durante el funcionamiento, la velocidad del ventilador se controla para optimizar el funcionamiento del producto.
La operación es errática, impredecible o la unidad no responde	La interferencia de las torres de telefonía celular y los amplificadores remotos puede causar que la unidad no funcione correctamente.En este caso, intente lo siguiente :Desconecte la alimentación, luego vuelva a conectar.Presione el botón ON/OFF en el control remoto para reiniciar la operación.

NOTA: Si el problema persiste, comuníquese con un distribuidor local o con el centro de atención al cliente más cercano. Proveer con una descripción detallada del mal funcionamiento de la unidad, así como su número de modelo.

Solución de problemas

Cuando se produzcan problemas, compruebe los siguientes puntos antes de ponerse en contacto con una empresa de reparación.

Mal rendimiento de refrigeración	El ajuste de temperatura puede ser más alto que la temperatura ambiente de la habitación	Baje el ajuste de temperatura
	El intercambiador de calor de la unidad interior o exterior está sucio	Limpie el intercambiador de calor afectado
	El filtro de aire está sucio.	Retire el filtro y límpielo de acuerdo con las instrucciones.
	La entrada o salida de aire de cualquiera de las unidades está bloqueada	Apague la unidad, elimine la obstrucción y vuelva a encenderla
	Las puertas y ventanas están abiertas	Asegúrese de que todas las puertas y ventanas estén cerradas mientras opera la unidad
	El calor excesivo es generado por la luz solar.	Cierre las ventanas y las cortinas durante los períodos de mucho calor o sol brillante
	Demasiadas fuentes de calor en la habitación (personas, computadoras, electrónica, etc.)	Reducir la cantidad de fuentes de calor.
	Refrigerante bajo debido a fugas o uso a largo plazo	Compruebe si hay fugas, vuelva a sellar si es necesario y complete el refrigerante
	La función SILENCIO está activada (función opcional)	La función SILENCIO puede reducir el rendimiento del producto al reducir la frecuencia de funcionamiento. Apague la función SILENCIO.
Problemas Posibles Causas		Solución
La unidad no funciona	Fallo de alimentación	Espere a que se restablezca la energía
	La energía está apagada Conectar la alimentación
	El fusible esta quemado	Reemplace el fusible
	Las baterías del control remoto están agotadas	Reemplace las baterías
	Se ha activado la protección de 3 minutos de la Unidad	Espere tres minutos después de reiniciar la unidad
	El temporizador está activado	Apagar el temporizador
La unidad arranca y se detiene con frecuencia	Hay demasiado o muy poco refrigerante en el sistema	Compruebe si hay fugas y recargue el sistema con refrigerante.
	Ha entrado gas incompresible o humedad en el sistema.	Evacuar y recargar el sistema con refrigerante.
	el compresor esta roto Reemplace el compresor
	El voltaje es demasiado alto o demasiado bajo	Instale un manostato para regular el voltaje
Pobre rendimiento de calefacción	La temperatura exterior es extremadamente baja.	Utilice un dispositivo de calefacción auxiliar
	El aire frío entra por puertas y ventanas.	Asegúrese de que todas las puertas y ventanas estén cerradas durante el uso
	Refrigerante bajo debido a fugas o uso a largo plazo	Compruebe si hay fugas, vuelva a sellar si es necesario y complete el refrigerante
Las luces indicadoras siguen parpadeando	La unidad puede dejar de funcionar o continuar funcionando de forma segura. Si las luces indicadoras siguen parpadeando o aparecen códigos de error, espere unos 10 minutos. El problema puede resolverse solo.De lo contrario, desconecte la alimentación y vuelva a conectarla.Encienda la unidad. Si el problema persiste, desconecte la alimentación y póngase en contacto con su centro de atención al cliente más cercano.
Aparece un código de error y comienza con las siguientes letras en la pantalla de la ventana de la unidad interior:E(x), P(x), F(x)EH(xx), EL(xx), EC(xx)PH(xx), PL(xx), PC(xx)

NOTA: Si su problema persiste después de realizar las comprobaciones y diagnósticos anteriores, apague su unidad inmediatamente y comuníquese con un centro de servicio autorizado.

Accesorios

El sistema de aire acondicionado viene con los siguientes accesorios. Utilice todas las piezas y accesorios de instalación para instalar el acondicionador de aire. Una instalación incorrecta puede provocar fugas de agua, descargas eléctricas e incendios, o hacer que el equipo falle. Los artículos no están incluidos. con el acondicionador de aire se debe comprar por separado.

Nombre de los accesorios	Nombre de los accesos	Fortocarant(paz)			Forma
Manual	2-3		Control remoto	1
Junta de drenaje (para modelos de refrigeración y calefacción)	1		Baterías	2
Sello (para modelos de refrigeración y calefacción)	1		Soporte para mando a distancia (opcional)	1
Placa de montaje	1		Tornillo de fijación para soporte de mando a distancia (opcional)	2
Anclajes	5~8 (depending on models)		Filtro pequeño(El técnico autorizado debe instalarlo en la parte posterior del filtro de aire principal durante la instalación de la máquina)	1~2 (según modelos)
Tornillo de fijación de la placa de montaje	5~8 (depending on models)

Nombre
Forma Cantidad (Piezas)

Conjunto de tubería de conexión	Lado líquido	6.35(1/4in)	Las piezas que debe comprar por separado. Consulte al distribuidor sobre el tamaño de tubería adecuado para la unidad que compró.
		9.52(3/8in)
	Lado de gas	9.52(3/8in)
		12.7(1/2in)
		16(5/8in)
		19(3/4in)
Anillo magnético y cinturón.(si se incluye, consulte el diagrama de cableado para instalarlo en el cable conector).		Pase el cinturón por el orificio del anillo\magnético para fijarlo al cable.	Varía según el modelo

Resumen de instalación - Unidad interior

1

Seleccione la ubicación de instalación

Determinar la posición del orificio de la pared

3

Fije la placa de montaje

4

Agujero de pared de perforación

5

Conectar cableado
(no aplicable para algunas ubicaciones en América del Norte)

7

Prepare la manguera de drenaje

8

Envuelva tuberías y cables

(no aplicable para algunas ubicaciones en América del Norte)
9

Monte la unidad interior

Partes de la unidad

NOTA: La instalación debe realizarse de acuerdo con los requisitos de las normas locales y nacionales. La instalación puede ser ligeramente diferente en diferentes áreas.

① Placa de montaje en pared
② Panel frontal
③ Cable de alimentación (algunas unidades)
④ Rejilla

Filtro funcional (en la parte

⑤ posterior de Filtro principal - Algunas unidades)

⑥ Tubería de drenaje

⑦ Cable de señal

⑧ Tubería de refrigerante

⑨ Control remoto

⑩ Soporte Mando a Distancia (Algunas Unidades)

⑪ Cable de alimentación de la unidad exterior (algunas unidades)

NOTA SOBRE LAS ILUSTRACIONES

Las ilustraciones de este manual tienen fines explicativos. La forma real de su unidad interior puede ser ligeramente diferente. Prevalecerá la forma real.

Instalación de la unidad interior

Instrucciones de instalación: unidad interior

ANTES DE LA INSTALACIÓN

Antes de instalar la unidad interior, consulte la etiqueta en la caja del producto para asegurarse de que el número de modelo de la unidad interior coincida con el número de modelo de la unidad exterior.

Paso 1: Seleccione la ubicación de instalación Antes de instalar la unidad interior, debe elegir una ubicación adecuada. Los siguientes son estándares que lo ayudarán a elegir una ubicación adecuada para la unidad.

Los lugares de instalación adecuados cumplen con los siguientes estándares:

√ Buena circulación de aire
Drenaje conveniente
El ruido de la unidad no molestará a otras personas.
√ Firme y sólida: la ubicación no vibrará
☑ Suficientemente fuerte para soportar el peso de la unidad
√ Una ubicación al menos a un metro de todos los demás dispositivos eléctricos (por ejemplo, TV, radio, computadora)

NO instale la unidad en las siguientes ubicaciones:

∅ Cerca de cualquier fuente de calor, vapor o gas combustible
∅ Cerca de artículos inflamables como cortinas o ropa
∅ Cerca de cualquier obstáculo que pueda bloquear la circulación de aire
∅ Cerca de la puerta
∅ En un lugar expuesto a la luz solar directa

NOTA SOBRE EL AGUJERO DE LA PARED:

Si no hay tuberías de refrigerante fijas:

Al elegir una ubicación, tenga en cuenta que debe dejar suficiente espacio para un orificio en la pared (consulte el paso Taladrar un orificio en la pared para la tubería de conexión) para el cable de señal y la tubería de refrigerante que conectan las unidades interior y exterior. La posición predeterminada para todas las tuberías es el lado derecho de la unidad interior (mirando hacia la unidad). Sin embargo, la unidad puede acomodar tuberías tanto a la izquierda como a la derecha.

Consulte el siguiente diagrama para garantizar la distancia adecuada de las paredes y el techo:

Paso 2: Fije la placa de montaje a la pared

La placa de montaje es el dispositivo en el que montará la unidad interior.

- Retire el tornillo que sujeta la placa de montaje a la parte posterior de la unidad interior.

- Asegure la placa de montaje a la pared con los tornillos proporcionados. Asegúrese de que la placa de montaje esté plana contra la pared.

NOTA PARA PAREDES DE HORMIGÓN O LADRILLO:

Si la pared está hecha de ladrillo, hormigón o material similar, taladre orificios de 5 mm de diámetro (0,2 pulg. de diámetro) en la pared e inserte los anclajes de manguito provistos. Luego fije la placa de montaje a la pared apretando los tornillos directamente en los anclajes de clip.

Paso 3: Taladre un orificio en la pared para la tubería de conexión

1. Determine la ubicación del orificio de la pared en función de la posición de la placa de montaje. Consulte Dimensiones de la placa de montaje.

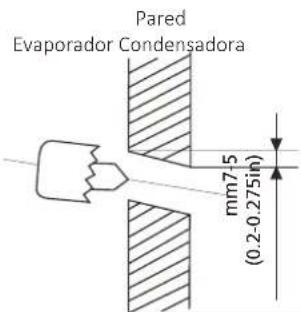

2. Usando un 65 mm (2,5 pulgadas) o 90 mm (3,54 pulgadas)

(dependiendo de los modelos) taladro central, perforar un agujero en la pared. Asegúrese de perforar el orificio con un ligero ángulo hacia abajo, de modo que el extremo exterior del orificio quede más bajo que el extremo interior entre 5 mm y 7 mm (0,2-0,275 pulgadas). Esto asegurará un drenaje adecuado del agua.

1. Coloque el manguito protector de pared en el orificio. Esto protege los bordes del agujero y ayudará a sellarlo cuando termines el proceso de instalación.

PRECAUCIÓN

Al perforar el orificio de la pared, asegúrese de evitar cables, tuberías y otros componentes sensibles.

DIMENSIONES DE LA PLACA DE MONTAJE

Diferentes modelos tienen diferentes placas de montaje. Para los diferentes requisitos de personalización, la forma de la placa de montaje puede ser ligeramente diferente. Pero las dimensiones de instalación son las mismas para el mismo tamaño de unidad interior.

Ver Tipo A y Tipo B por ejemplo:

Orientación correcta de la placa de montaje

NOTA: Cuando el tubo de conexión del lado del gas está a Φ 16 mm (5/8 pulg.) o más, el orificio de la pared debe ser de 90 mm (3,54 pulg.).

Paso 4: Prepare la tubería de refrigerante

La tubería de refrigerante está dentro de una funda aislante unida a la parte posterior de la unidad. Debe preparar la tubería antes de pasarla por el orificio de la pared.

1. En función de la posición del orificio de la pared en relación con la placa de montaje, elija el lado por el que la tubería saldrá de la unidad.
2. Si el orificio de la pared está detrás de la unidad, mantenga el panel ciego en su lugar. Si el orificio de la pared está al lado de la unidad interior, retire el panel de plástico de ese lado de la unidad. Esto creará una ranura a través de la cual la tubería puede salir de la unidad. Use alicates de punta fina si el panel de plástico es demasiado difícil de quitar con la mano.
3. Se ha realizado una ranura en el panel ciego para poder cortarlo cómodamente. El el tamaño de la ranura está determinado por el diámetro de la tubería.

Panel removable

1. Si la tubería de conexión existente ya está incrustada en la pared, continúe directamente con el paso Conexión de la manguera de drenaje. Si no hay tubería integrada, conecte la tubería de refrigerante de la unidad interior a la tubería de conexión que unirá las unidades interior y exterior. Consulte la sección Conexión de la tubería de refrigerante de este manual para obtener instrucciones detalladas.

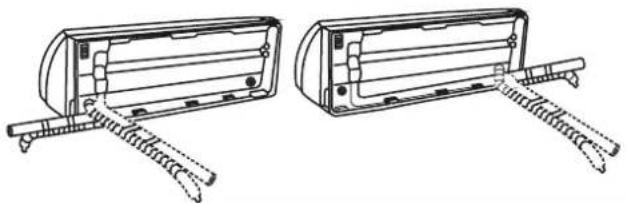

NOTA SOBRE EL ÁNGULO DE TUBERÍA

La tubería de refrigerante puede salir de la unidad interior desde cuatro ángulos diferentes: lado izquierdo, lado derecho, parte trasera izquierda, parte trasera derecha.

Tenga mucho cuidado de no abollar ni dañar las tuberías mientras las dobla para alejarlas de la unidad. Cualquier abolladura en la tubería afectará el rendimiento de la unidad.

Paso 5: Conecte la manguera de drenaje

De manera predeterminada, la manguera de desagüe está conectada al lado izquierdo de la unidad (cuando mira hacia la parte posterior de la unidad). Sin embargo, también se puede colocar en el lado derecho. Para garantizar un drenaje adecuado, conecte la manguera de drenaje en el mismo lado en que la tubería de refrigerante sale de la unidad. Conecte la extensión de la manguera de drenaje (se compra por separado) al extremo de la manguera de drenaje.

• Envuelva firmemente el punto de conexión con cinta de teflón para garantizar un buen sellado y evitar fugas.
• Para la parte de la manguera de desagüe que permanecerá en el interior, envuélvala con aislamiento de espuma para tuberías para evitar la condensación.
• Retire el filtro de aire y vierta una pequeña cantidad de agua en la bandeja de drenaje para asegurarse de que el agua fluya suavemente desde la unidad.

NOTA SOBRE LA COLOCACIÓN DE LA MANGUERA DE DRENAJE

Asegúrese de colocar la manguera de drenaje de acuerdo con las siguientes figuras.

Asegúrese de que no haya torceduras ni abolladuras en la manguera de drenaje para garantizar un drenaje adecuado.

Las torceduras en la manguera de desagüe crearán trampas de agua.

Las torceduras en la manguera de desagüe crearán trampas de agua.

No coloque el extremo de la manguera de desagüe en agua ni en recipientes que recolecten agua. Esto evitará un drenaje adecuado.

TAPON EL AGUJERO DE DRENAJE NO UTILIZADO

Para evitar fugas no deseadas, debe tapar el orificio de drenaje no utilizado con el tapón de goma provisto.

ANTES DE REALIZAR CUALQUIER TRABAJO ELÉCTRICO, LEA ESTE REGLAMENTO

1. Todo el cableado debe cumplir con los códigos y reglamentos eléctricos locales y nacionales y debe ser instalado por un electricista autorizado.
2. Todas las conexiones eléctricas deben realizarse de acuerdo con el Diagrama de conexión eléctrica ubicado en los paneles de las unidades interior y exterior.
3. Si hay un problema de seguridad grave con la fuente de alimentación, deje de trabajar inmediatamente. Explique su razonamiento al cliente y niéguese a instalar la unidad hasta que el problema de seguridad se resuelva adecuadamente.
4. El voltaje de alimentación debe estar dentro del 90-110% del voltaje nominal. Una fuente de alimentación insuficiente puede causar un mal funcionamiento, una descarga eléctrica o un incendio.
5. Si se conecta la alimentación a un cableado fijo, se debe instalar un protector contra sobretensiones y un interruptor de alimentación principal.
6. Si se conecta la alimentación a un cableado fijo, se debe incorporar en el cableado fijo un interruptor o disyuntor que desconecte todos los polos y tenga una separación de contactos de al menos 1/8 pulg. (3 mm). El técnico calificado debe usar un disyuntor o interruptor aprobado.
7. Conecte la unidad únicamente a una salida de circuito derivado individual. No conecte otro aparato a ese tomacorriente.
8. Asegúrese de conectar correctamente a tierra el acondicionador de aire.
9. Cada cable debe estar firmemente conectado. El cableado suelto puede hacer que el terminal se sobrecaliente, lo que puede provocar un mal funcionamiento del producto y un posible incendio.
10. No permita que los cables toquen o descansen contra la tubería de refrigerante, el compresor o cualquier pieza móvil dentro de la unidad.
11. Si la unidad tiene un calentador eléctrico auxiliar, debe instalarse al menos a 1 metro (40 pulgadas) de distancia de cualquier material combustible.
12. Para evitar recibir una descarga eléctrica, nunca toque los componentes eléctricos poco después de que se haya apagado la fuente de alimentación. Después de desconectar la alimentación, espere siempre 10 minutos o más antes de tocar los componentes eléctricos.

ADVERTENCIA

ANTES DE REALIZAR CUALQUIER TRABAJO ELÉCTRICO O DE CABLEADO, APAGUE LA ALIMENTACIÓN PRINCIPAL DEL SISTEMA.

Paso 6: Conecte los cables de señal y alimentación

El cable de señal permite la comunicación entre las unidades interior y exterior. Primero debe elegir el tamaño de cable correcto antes de prepararlo para la conexión.

Tipos de cables

Cable de alimentación interior (si

corresponde): H05VV-F o H05V2V2-F

Cable de alimentación exterior: H07RN-F o H05RN-F

Cable de señal: H07RN-F

NOTA: En América del Norte, elija el tipo de cable de acuerdo con los códigos y reglamentos eléctricos locales.

Área de sección transversal mínima de los cables de alimentación y señal (para referencia) (no aplicable para América del Norte)

ELIJA EL TAMAÑO DE CABLE ADECUADO

El tamaño del cable de alimentación, el cable de señal, el fusible y el interruptor necesarios está determinado por la corriente máxima de la unidad. La corriente máxima se indica en la placa de identificación ubicada en el panel lateral de la unidad. Consulte esta placa de identificación para elegir el cable, fusible o interruptor correcto.

NOTA: En América del Norte, elija el tamaño de cable adecuado de acuerdo con el amperaje mínimo del circuito indicado en la placa de identificación de la unidad.

1. Abra el panel frontal de la unidad interior.
2. Con un destornillador, abra la cubierta de la caja de cables en el lado derecho de la unidad. Esto revelará el bloque de terminales.

ADVERTENCIA

TODO EL CABLEADO DEBE REALIZARSE ESTRICTAMENTE DE ACUERDO CON EL DIAGRAMA DE CABLEADO UBICADO EN LA PARTE POSTERIOR DEL PANEL FRONTAL DE LA UNIDAD INTERIOR.

1. Desatornille la abrazadera del cable debajo del bloque de terminales y colóquela a un lado.
2. Mirando hacia la parte posterior de la unidad, retire el panel de plástico en el lado inferior izquierdo.
3. Pase el cable de señal a través de esta ranura, desde la parte posterior de la unidad hacia el frente.
4. Mirando hacia el frente de la unidad, conecte el cable de acuerdo con el diagrama de cableado de la unidad interior, conecte la lengüeta en U y atornille firmemente cada cable a su terminal correspondiente.

PRECAUCIÓN

NO MEZCLE CABLES VIVOS Y NULOS

Esto es peligroso y puede hacer que la unidad de aire acondicionado no funcione correctamente.

1. Después de verificar que todas las conexiones estén seguras, use la abrazadera para cable para sujetar el cable de señal a la unidad. Atornille firmemente la abrazadera del cable.
2. Vuelva a colocar la cubierta de cables en la parte delantera de la unidad y el panel de plástico en la parte posterior.

NOTA SOBRE EL CABLEADO

EL PROCESO DE CONEXIÓN DEL CABLEADO PUEDE DIFERIR LIGERAMENTE ENTRE UNIDADES Y REGIONES.

Paso 7: Envoltura de tuberías y cables

Antes de pasar la tubería, la manguera de drenaje y el cable de señal a través del orificio de la pared, debe agruparlos para ahorrar espacio, protegerlos y aislarlos (no aplicable en América del Norte).

1. Ate la manguera de drenaje, las tuberías de refrigerante y el cable de señal como se muestra a continuación:

LA MANGUERA DE DRENAJE DEBE ESTAR EN LA PARTE INFERIOR

Asegúrese de que la manguera de drenaje esté en la parte inferior del paquete. Si coloca la manguera de drenaje en la parte superior del paquete, la bandeja de drenaje puede se desborde, lo que puede provocar incendios o daños por agua.

NO ENTRELAZAR EL CABLE DE SEÑAL CON OTROS CABLES

Al unir estos elementos, no entrelace ni cruce el cable de señal con ningún otro cableado.

2 Conintadhesivaleinilo conectananguerde drenaje parte inferior de suberíade refrigerante.

1. Usandointaislante envuel firmementeable deñal, tuberíade refrigerant, nanguerde drenaje. Vuelva a verificar que todos los artículos estén agrupados.

NO ENVUELVA LOS EXTREMOS DE LA TUBERÍA

Cuando envuelva el paquete, mantenga los extremos de la tubería sin envolver. Debe acceder a ellos para comprobar si hay fugas al final del proceso de instalación (consulte la sección Verificaciones eléctricas y Verificaciones de fugas de este manual).

Paso 8: Monte la unidad interior

Si instaló tubería de conexión nueva a la unidad exterior, haga lo siguiente:

1. Si ya pasó la tubería de refrigerante a través del orificio en la pared, continúe con el Paso 4.
2. De lo contrario, vuelva a verificar que los extremos de las tuberías de refrigerante estén sellados para evitar que entre suciedad o materiales extraños en las tuberías.
3. Pase lentamente el paquete envuelto de tuberías de refrigerante, la manguera de drenaje y el cable de señal a través del orificio en la pared.
4. Enganche la parte superior de la unidad interior en el gancho superior de la placa de montaje.
5. Verifique que la unidad esté firmemente enganchada en el montaje aplicando una ligera presión en los lados izquierdo y derecho de la unidad. La unidad no debe sacudirse ni moverse.
6. Usando una presión uniforme, empuje hacia abajo la mitad inferior de la unidad. Siga empujando hacia abajo hasta que la unidad encaje en los ganchos a lo largo de la parte inferior de la placa de montaje.
7. Nuevamente, verifique que la unidad esté firmemente montada aplicando una ligera presión a los lados izquierdo y derecho de la unidad.

Si la tubería de refrigerante ya está incrustada en la pared, haga lo siguiente:

1. Enganche la parte superior de la unidad interior en el gancho superior de la placa de montaje.

2. Use un soporte o una cuña para sostener la unidad, dándole espacio suficiente para conectar la tubería de refrigerante, el cable de señal y la manguera de drenaje.

3. Conecte la manguera de drenaje y la tubería de refrigerante (consulte la sección Conexión de la Tubería de Refrigerante de este manual para obtener instrucciones).

4. Mantenga el punto de conexión de la tubería expuesto para realizar la prueba de fugas (consulte la sección Verificaciones eléctricas y Verificaciones de fugas de este manual).
5. Después de la prueba de fugas, envuelva el punto de conexión con cinta aislante.
6. Retire el soporte o la cuña que sostiene la unidad.
7. Usando una presión uniforme, empuje hacia abajo la mitad inferior de la unidad. Siga empujando hacia abajo hasta que la unidad encaje en los ganchos a lo largo de la parte inferior de la placa de montaje.

LA UNIDAD ES AJUSTABLE

Tenga en cuenta que los ganchos de la placa de montaje son más pequeños que los orificios de la parte posterior de la unidad. Si descubre que no tiene suficiente espacio para conectar las tuberías integradas a la unidad interior, la unidad se puede ajustar hacia la izquierda o hacia la derecha unos 30-50 mm (1,18-1,96 pulgadas), según el modelo.

Mover a la izquierda o a la derecha

Instalación de la Unidad Exterior

Instale la unidad siguiendo los códigos y regulaciones locales, puede haber ligeras diferencias entre las diferentes regiones.

Instrucciones de instalación: unidad exterior

Paso 1: Seleccione la ubicación de instalación

Antes de instalar la unidad exterior, debe elegir una ubicación adecuada. Los siguientes son estándares que lo ayudarán a elegir una ubicación adecuada para la unidad.

Los lugares de instalación adecuados cumplen con los siguientes estándares:

☑ Cumple con todos los requisitos de espacio que se muestran en Requisitos de espacio de instalación arriba.
√ Buena circulación de aire y ventilación.
☑ Firme y sólida: la ubicación puede soportar la unidad y no vibrará
El ruido de la unidad no molestará a los demás.
☑ Protegido de períodos prolongados de luz solar directa o lluvia
☑ Cuando se anticipen nevadas, tome las medidas adecuadas para evitar la acumulación de hielo y daños en el serpentín.

NO instale la unidad en las siguientes ubicaciones:

∅Cerca de un obstáculo que bloquee las entradas y salidas de aire
Cerca de una calle pública, áreas concurridas o donde el ruido de la unidad molestará a otros
Cerca de animales o plantas que se dañarán por la descarga de aire caliente
∅Cerca de cualquier fuente de gas combustible
En un lugar expuesto a grandes cantidades de polvo
En un lugar expuesto a cantidades excesivas de aire salado

CONSIDERACIONES ESPECIALES PARA CLIMA EXTREMO

Si la unidad está expuesta a fuertes vientos:

Instale la unidad de modo que el ventilador de salida de aire esté en un ángulo de 90° con respecto a la dirección del viento. Si es necesario, construya una barrera frente a la unidad para protegerla de vientos extremadamente fuertes. Consulte las figuras a continuación.

Si la unidad se expone con frecuencia a fuertes lluvias o nieve:

Construya un refugio encima de la unidad para protegerla de la lluvia o la nieve. Tenga cuidado de no obstruir el flujo de aire alrededor de la unidad.

Si la unidad está expuesta con frecuencia al aire salado (junto al mar):

Utilice una unidad exterior que esté especialmente diseñada para resistir la corrosión.

Paso 2: Instale la junta de drenaje (solo unidad de bomba de calor)

Antes de atornillar la unidad exterior en su lugar, debe instalar la junta de drenaje en la parte inferior de la unidad. Tenga en cuenta que existen dos tipos diferentes de juntas de drenaje según el tipo de unidad exterior.

Si la junta de drenaje viene con un sello de goma (vea la Fig. A), haga lo siguiente:

1. Coloque el sello de goma en el extremo de la junta de drenaje que se conectará a la unidad exterior.
2. Inserte la junta de drenaje en el orificio de la bandeja base de la unidad.
3. Gire la junta de drenaje 90° hasta que encaje en su lugar mirando hacia el frente de la unidad.
4. Conecte una extensión de manguera de drenaje (no incluida) a la junta de drenaje para redirigir el agua de la unidad durante el modo de calefacción.

Si la junta de drenaje no viene con un sello de goma (vea la Fig. B), haga lo siguiente:

1. Inserte la junta de drenaje en el orificio de la bandeja base de la unidad. La junta de drenaje hará clic en su lugar.
2. Conecte una extensión de manguera de drenaje (no incluida) a la junta de drenaje para redirigir el agua de la unidad durante el modo de calefacción.

(A) (B)

EN CLIMAS FRÍOS

En climas fríos, asegúrese de que la manguera de desagüe esté lo más vertical posible para garantizar un drenaje rápido del agua. Si el agua se drena muy lentamente, se puede congelar en la manguera e inundar la unidad.

Paso 3: Anclar la unidad exterior

La unidad exterior se puede anclar al suelo o a un soporte de pared con perno (M10). Prepare la base de instalación de la unidad de acuerdo con las dimensiones a continuación.

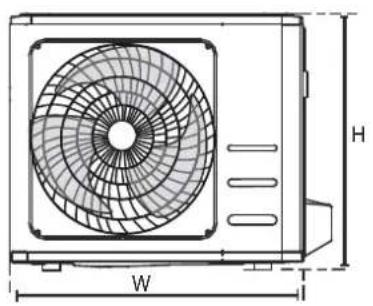

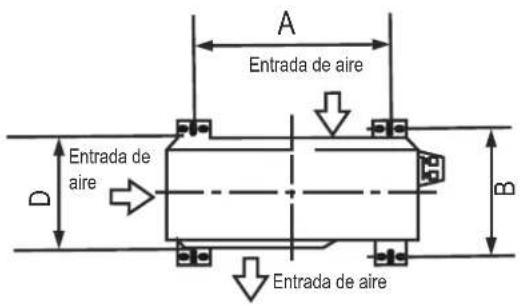

DIMENSIONES DE MONTAJE DE LA UNIDAD

La siguiente es una lista de diferentes tamaños de unidades exteriores y la distancia entre sus pies de montaje. Prepare la base de instalación de la unidad de acuerdo con las dimensiones a continuación.

Si va a instalar la unidad en el suelo o en una plataforma de montaje de hormigón, haga lo siguiente:

1. Marque las posiciones de los cuatro pernos de expansión basado en la tabla de dimensiones.
2. Taladre previamente los agujeros para los pernos de expansión.
3. Coloque una tuerca en el extremo de cada perno de expansión.
4. Introduzca con martillo los pernos de expansión en los agujeros pretaladrados.
5. Retire las tuercas de los pernos de expansión y coloque la unidad exterior sobre los pernos.
6. Coloque una arandela en cada perno de expansión, luego reemplace las tuercas.
7. Con una llave, apriete cada tuerca hasta que quede ajustada.

ADVERTENCIA

AL PERFORAR HORMIGÓN, SE RECOMIENDA PROTECCIÓN OCULAR EN TODO MOMENTO.

Si va a instalar la unidad en un soporte montado en la pared, haga lo siguiente:

PRECAUCIÓN

Asegúrese de que la pared esté hecha de ladrillo macizo, hormigón o un material resistente similar. La pared debe poder soportar al menos cuatro veces el peso de la unidad.

1. Marque la posición de los orificios del soporte según la tabla de dimensiones.
2. Pretaladre los agujeros para los pernos de expansión.
3. Coloque una arandela y una tuerca en el extremo de cada perno de expansión.
4. Pase los pernos de expansión a través de los agujeros en soportes de montaje, poner soportes de montaje en posición y martillar los pernos de expansión en la pared.
5. Verifique que los soportes de montaje estén nivelados.
6. Levante con cuidado la unidad y coloque sus pies de montaje sobre corchetes.
7. Atornille la unidad firmemente a los soportes.
8. Si está permitido, instale la unidad con caucho juntas para reducir las vibraciones y el ruido.

Paso 4: Conecte los cables de señal y alimentación El bloque de terminales de la unidad exterior está protegido por una cubierta de cableado eléctrico en el lateral de la unidad. Un diagrama de cableado completo está impreso en el interior de la cubierta de cableado.

ADVERTENCIA

ANTES DE REALIZAR CUALQUIER TRABAJO ELÉCTRICO O DE CABLEADO, APAGUE LA ALIMENTACIÓN PRINCIPAL DEL SISTEMA.

1. Prepare el cable para la conexión:

USE EL CABLE ADECUADO

Elija el cable adecuado. Consulte "Tipos de cable" en la página 23.

ELIJA EL TAMAÑO DE CABLE ADECUADO

El tamaño del cable de alimentación, el cable de señal, el fusible y el interruptor necesarios está determinado por la corriente máxima de la unidad. La corriente máxima se indica en la placa de identificación ubicada en el panel lateral de la unidad.

NOTA: En América del Norte, elija el tamaño de cable adecuado de acuerdo con el amperaje mínimo del circuito indicado en la placa de identificación de la unidad.

a. Con un pelacables, pele la funda de goma de ambos extremos del cable para dejar al descubierto unos 40 mm (1,57 pulg.) de los cables del interior.
b. Pele el aislamiento de los extremos de los cables.
C. Con una crimpadora de cables, engarce las orejetas en U en los extremos de los cables.

PRESTE ATENCIÓN AL ALAMBRE VIVO

Mientras prensa los cables, asegúrese de distinguir claramente el cable vivo ("L") de otros cables.

ADVERTENCIA

TODO EL TRABAJO DE CABLEADO DEBE REALIZARSE ESTRICTAMENTE DE ACUERDO CON EL DIAGRAMA DE CABLEADO UBICADO EN EL INTERIOR DE LA CUBIERTA DE CABLES DE LA UNIDAD EXTERIOR.

1. Desenrosque la cubierta del cableado eléctrico y retírela.
2. Desatornille la abrazadera del cable debajo del bloque de terminales y colóquela a un lado.
3. Conecte el cable de acuerdo con el diagrama de cableado y atornille firmemente la lengüeta en U de cada cable a su terminal correspondiente.
4. Después de verificar que todas las conexiones estén seguras, enrolle los cables para evitar que el agua de lluvia fluya hacia la terminal.

5. Usando la abrazadera de cable, sujete el cable a la unidad. Atornille firmemente la abrazadera del cable.

6. Aíslé los cables no utilizados con cinta aislante de PVC. Colóquelos de modo que no toquen ninguna pieza eléctrica o metálica.

7. Vuelva a colocar la cubierta de cables en el costado de la unidad y atorníllela en su lugar.

NOTA: Si la abrazadera del cable tiene el siguiente aspecto, seleccione el orificio pasante adecuado según el diámetro del cable.

Agujero de tres tamaños: pequeño, grande, mediano

Cuando el calbe no esté lo suficientemente ajustado, use la hebilla para sostenerlo, de modo que pueda sujetarse firmemente.

En Norte América

1. Retire la cubierta de cables de la unidad aflojando los 3 tornillos.
2. Desmonte las tapas del panel de conductos.
3. Monte temporalmente los tubos del conducto (no incluidos) en el panel del conducto.
4. Conecte correctamente tanto la fuente de alimentación como las líneas de bajo voltaje a los terminales correspondientes en el bloque de terminales.
5. Conecte a tierra la unidad de acuerdo con los códigos locales.
6. Asegúrese de dimensionar cada cable permitiendo varias pulgadas más que la longitud requerida para el cableado.
7. Use contratuercas para asegurar los tubos del conducto.

Seleccione el orificio pasante adecuado según el diámetro del cable.

Conexión de Tubería de Refrigerante

Al conectar las tuberías de refrigerante, NO permita que entren en la unidad sustancias o gases que no sean el refrigerante especificado. La presencia de otros gases o sustancias reducirá la capacidad de la unidad y puede causar una presión anormalmente alta en el ciclo de refrigeración. Esto puede causar explosión y lesiones.

Nota sobre la Longitud de la Tubería

La longitud de la tubería de refrigerante afectará el rendimiento y la eficiencia energética de la unidad. La eficiencia nominal se prueba en unidades con una longitud de tubería de 5 metros (16,5 pies) (en América del Norte, la longitud de tubería estándar es de 7,5 m (25'). Se requiere un tramo mínimo de tubería de 3 metros para minimizar la vibración y el ruido excesivo. En áreas tropicales especiales, para los modelos con refrigerante R290, no se puede agregar refrigerante y la longitud máxima de la tubería de refrigerante no debe exceder los 10 metros (32,8 pies).

Longitud máxima y altura de caída de la tubería de refrigerante por modelo de unidad

Modelo	Capacidad (BTU/h)	Max. Distancia (m)	Max. diferencia de atltura (m)
R410A,R32 Aire Acondicionado Split Inverter	< 15,000	25 (82ft)	10 (33ft)
	≥ 15,000 and < 24,000	30 (98.5ft)	20 (66ft)
	≥ 24,000 and < 36,000	50 (164ft)	25 (82ft)
R22 Aire acondicionado split de velocidad fija	< 18,000	10 (33ft)	5 (16ft)
	≥ 18,000 and < 21,000	15 (49ft)	8(26ft)
	≥ 21,000 and < 35,000	20 (66ft)	10(33ft)
R410A, R32 Aire acondicionado split de velocidad fija	< 18,000	20 (66ft)	8(26ft)
	≥ 18,000 and < 36,000	25 (82ft)	10(33ft)

Instrucciones de conexión: Tubería de Refrigerante

Paso 1: Cortar Tuberías

Al preparar las tuberías de refrigerante, tenga mucho cuidado de cortarlas y abocardarlas correctamente. Esto asegurará una operación eficiente y minimizará la necesidad de mantenimiento futuro.

1. Mida la distancia entre las unidades interior y exterior.
2. Con un cortatubos, corte el tubo un poco más que la distancia medida.
3. Asegúrese de que la tubería esté cortada en un ángulo perfecto de 90°.

NO DEFORME LA TUBERÍA DURANTE EL CORTE

Tenga mucho cuidado de no dañar, abollar o deformar la tubería mientras la corta. Esto reducirá drásticamente la eficiencia de calefacción de la unidad.

Paso 2: Eliminar las Rebabas

Las rebabas pueden afectar el sello hermético de la conexión de la tubería de refrigerante. Deben eliminarse por completo.

1. Sostenga la tubería en un ángulo hacia abajo para evitar que caigan rebabas en la tubería.
2. Con un escariador o una herramienta de desbarbado, elimine todas las rebabas de la sección cortada de la tubería. Tubo

Paso 3: Extremos de tubería abocinados

El ensanchamiento adecuado es esencial para lograr un sello hermético.

1. Después de quitar las rebabas de la tubería cortada, selle los extremos con cinta de PVC para evitar que entren materiales extraños en la tubería.
2. Recubra la tubería con material aislante.
3. Coloque tuercas abocinadas en ambos extremos de la tubería. Asegúrate de que estén orientados en la dirección correcta, porque no puedes ponértelos o cambiar su dirección después de que se ensanchen.

1. Retire la cinta de PVC de los extremos de la tubería cuando esté listo para realizar trabajos de abocardado.

2. Sujete la forma acampanada en el extremo de la tubería. El extremo de la tubería debe extenderse más allá del borde de la forma acampanada de acuerdo con las dimensiones que se muestran en la tabla a continuación.

EXTENSIÓN DE TUBERÍA MÁS ALLÁ DE LA FORMA DE ABOCARDADO

Diámetro exterior de la tubería (mm)	A (mm)
	Min. Max.
∅ 6.35 (∅ 0.25")	0.7 (0.0275")	1.3 (0.05")
∅ 9.52 (∅ 0.375")	1.0 (0.04")	1.6 (0.063")
∅12.7 (∅ 0.5")	1.0 (0.04")	1.8 (0.07")
∅ 16 (∅ 0.63")	2.0 (0.078")	2.2 (0.086")
∅ 19 (∅ 0.75")	2.0 (0.078")	2.4 (0.094")

1. Coloque la herramienta de abocardado en el formulario.
2. Gire el mango de la herramienta de abocardado en el sentido de las agujas del reloj hasta que el tubo esté completamente abocardado.
3. Retire la herramienta de abocardado y el encofrado, luego inspeccione el extremo de la tubería en busca de grietas e incluso abocinamiento.

Paso 4: Conecte las tuberías

Al conectar las tuberías de refrigerante, tenga cuidado de no usar un par de torsión excesivo ni deformar las tuberías de ninguna manera. Primero debe conectar la tubería de baja presión, luego la tubería de alta presión.

RADIO DE CURVATURA MÍNIMO

Al doblar tuberías de refrigerante conectivas, el radio de curvatura mínimo es de 10 cm.

Instrucciones para conectar las tuberías a la unidad interior

1. Alinee el centro de las dos tuberías que conectará.

Tubería de la unidad interior Tuerca abocinada Tubo

1. Apriete la tuerca abocinada lo más fuerte posible con la mano.

2. Usando una llave inglesa, sujete la tuerca en el tubo de la unidad.

3. Mientras sujeta firmemente la tuerca en la tubería de la unidad, utilice una llave dinamométrica para apretar la tuerca abocardada de acuerdo con los valores de torsión de la siguiente tabla de Requisitos de Torque. Afloje ligeramente la tuerca abocardada y vuelva a apretarla.

REQUISITOS DE TORQUE

Diámetro exterior de la tubería (mm)	Par de apriete	Tamaño del Abocinado(B) (mm)	Forma del Abocinado
∅ 6.35 (∅ 0.25")	18~20(180~200kgf.cm)	8.4~8.7 (0.33~0.34")
∅ 9.52 (∅ 0.375")	32~39(320~390kgf.cm)	13.2~13.5 (0.52~0.53")
∅ 12.7 (∅ 0.5")	49~59(490~590kgf.cm)	16.2~16.5 (0.64~0.65")
∅ 16 (∅ 0.63")	57~71(570~710kgf.cm)	19.2~19.7 (0.76~0.78")
∅ 19 (∅ 0.75")	67~101(670~1010kgf.cm)	23.2~23.7 (0.91~0.93")

NO USE UN TORQUE EXCESIVO

La fuerza excesiva puede romper la tuerca o dañar la tubería de refrigerante. No debe exceder los requisitos de torsión que se muestran en la tabla anterior.

Instrucciones para conectar las tuberías a la unidad exterior

1. Desenrosque la cubierta de la válvula empaquetada en el lateral de la unidad exterior.

2. Retire las tapas protectoras de los extremos de las válvulas.

3. Alinee el extremo abocardado de la tubería con cada válvula y apriete la tuerca abocardada con la mano lo más fuerte posible.

4. Usando una llave, sujete el cuerpo de la válvula. No agarre la tuerca que sella la válvula de servicio.

1. Mientras sujeta firmemente el cuerpo de la válvula, utilice una llave dinamométrica para apretar la tuerca abocinada de acuerdo con los valores de par correctos.

2. Afloje ligeramente la tuerca abocardada y vuelva a apretarla.

3. Repita los pasos 3 a 6 para la tubería restante.

UTILICE UNA LLAVE PARA AGARRAR EL CUERPO PRINCIPAL DE LA VÁLVULA

El par de torsión al apretar la tuerca abocinada puede romper otras partes de la válvula.

Evacuación de Aire (Vacío)

Preparaciones y Precauciones

El aire y las materias extrañas en el circuito de refrigerante pueden causar aumentos anormales de presión, lo que puede dañar el acondicionador de aire, reducir su eficiencia y causar lesiones. Utilice una bomba de vacío y un manómetro para evacuar el circuito de refrigerante, eliminando cualquier gas no condensable y humedad del sistema.

La evacuación debe realizarse en la instalación inicial y cuando se reubica la unidad.

ANTES DE REALIZAR LA EVACUACIÓN

Verifique para asegurarse de que las tuberías de conexión entre las unidades interior y exterior estén conectadas correctamente.

Verifique que todo el cableado esté conectado correctamente.

Instrucciones de evacuación

1. Conectamanguerale cargalemanómetro detolectronpuertodeserviciodeálvulade bajapresiórdeaunidadexterior.
2. Conectotramanguerale cargades del manómetrodecolectora bombalevacio.
3. Abra el lado de baja presión del manómetro del colector. Mantenga cerrado el lado de alta presión.
4. Encienda la bomba de vacío para evacuar el sistema.
5. Haga funcionar la aspiradora durante al menos 15 minutos o hasta que el Compound Meter indique -76 cmHG (-10 ⁵ Pa).

1. Cierre el lado de baja presión del manómetro del colector y apague la bomba de vacío.

2. Espere 5 minutos, luego verifique que no haya habido cambios en la presión del sistema.

3. Si hay un cambio en la presión del sistema, consulte la sección Verificación de fugas de gas para obtener información sobre cómo verificar si hay fugas. Si no hay cambio en la presión del sistema, desenrosque la tapa de la válvula empaquetada (válvula de alta presión).

4. Inserte la llave hexagonal en la válvula empaquetada (válvula de alta presión) y abra la válvula girando la llave 1/4 de vuelta en sentido antihorario. Escuche si sale gas del sistema, luego cierre la válvula después de 5 segundos.
5. Observe el indicador de presión durante un minuto para asegurarse de que no haya cambios en la presión. El indicador de presión debe leer un poco más alto que la presión atmosférica.
6. Retire la manguera de carga del puerto de servicio.

cuerpo de la válvula
vástago de válvula

1. Con una llave hexagonal, abra completamente las válvulas de alta y baja presión.
2. Apriete las tapas de las válvulas en las tres válvulas (puerto de servicio, alta presión, baja presión) a mano. Puede apretarlo más con una llave dinamométrica si es necesario.

ABRA SUAVEMENTE LOS VÁSTAGOS DE LA VÁLVULA

Al abrir los vástagos de las válvulas, gire la llave hexagonal hasta que toque el tapón. No intente forzar la válvula para que se abra más.

Nota sobre la adición de refrigerante

Algunos sistemas requieren carga adicional según la longitud de la tubería. La longitud estándar de la tubería varía según las normas locales. Por ejemplo, en América del Norte, la longitud estándar de la tubería es de 7,5 m (25 pies). En otras áreas, la longitud estándar de la tubería es de 5 m (16'). El refrigerante debe cargarse desde el puerto de servicio en la válvula de baja presión de la unidad exterior. El refrigerante adicional a cargar se puede calcular utilizando la siguiente fórmula:

Longitud de tubería conectiva (m)	Método de purga de aire	Refrigerante Adicional
≤ Longitud de tubería estándar	Bomba de Vacío	N/A
> Longitud de tubería estándar	Bomba de Vacío	Lado líquido: ∅ 6.35 (∅ 0.25")R32:(Longitud de tubería: longitud estándar) x 12g/m(Longitud de tubería: longitud estándar) x 0.13oZ/ftR290:(Longitud de tubería: longitud estándar) x 0.10oZ/ftR410A:(PLongitud de tubería: longitud estándar) x 15g/m(Longitud de tubería: longitud estándar) x 0.16oZ/ftR22:(Longitud de tubería: longitud estándar) x 20g/m(Longitud de tubería: longitud estándar) x 0.21oZ/ft	Lado líquido: ∅ 9.52 (∅ 0.375")R32:(Longitud de tubería: longitud estándar) x 24g/m(Longitud de tubería: longitud estándar) x 0.26oZ/ftR290:(Longitud de tubería: longitud estándar) x 18g/m(Longitud de tubería: longitud estándar) x 0.19oZ/ftR410A:(Longitud de tubería: longitud estándar) x 30g/m(Longitud de tubería: longitud estándar) x 0.32oZ/ftR22:(Longitud de tubería: longitud estándar) x 40g/m(Longitud de tubería: longitud estándar) x 0.42oZ/ft

Para la unidad de refrigerante R290, la cantidad total de refrigerante a cargar no es más que: 387g(<=9000Btu/h), 447g(>9000Btu/h and <=12000Btu/h), 547g(>12000Btu/h and <=18000Btu/h), 632g(>18000Btu/h and <=24000Btu/h).

PRECAUCIÓN NO mezcle tipos de refrigerante.

Comprobaciones de Fugas Eléctricas y de Gas

Antes de la ejecución de la prueba

Solo realice una prueba de funcionamiento después de haber completado los siguientes pasos:

Comprobaciones de seguridad eléctrica: confirme que el sistema eléctrico de la unidad es seguro y funciona correctamente

Comprobaciones de fugas de gas: compruebe todas las conexiones de tuercas abocinadas y confirme que el sistema no tenga fugas.

Confirme que las válvulas de gas y líquido (alta y baja presión) estén completamente abiertas

Comprobaciones de seguridad eléctrica

Después de la instalación, confirme que todo el cableado eléctrico esté instalado de acuerdo con las normas locales y nacionales, y de acuerdo con el Manual de instalación.

ANTES DE LA PRUEBA

Verifique el trabajo de puesta a tierra

Mida la resistencia de puesta a tierra mediante detección visual y con un probador de resistencia de puesta a tierra. La resistencia de puesta a tierra debe ser inferior a 0,1 Ω.

Nota: Es posible que esto no sea necesario para algunas ubicaciones en América del Norte.

DURANTE LA PRUEBA

Compruebe si hay fugas eléctricas

Durante la ejecución de prueba, use una electrosonda y un multímetro para realizar una prueba integral de fugas eléctricas.

Si se detecta una fuga eléctrica, apague la unidad inmediatamente y llame a un electricista matriculado para encontrar y resolver la causa de la fuga.

Nota: Es posible que esto no sea necesario para algunas ubicaciones en América del Norte.

ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA

TODO EL CABLEADO DEBE CUMPLIR CON LOS CÓDIGOS ELÉCTRICOS LOCALES Y NACIONALES, Y DEBE SER INSTALADO POR UN ELECTRICISTA AUTORIZADO.

Comprobaciones de Fugas de Gas

Hay dos métodos diferentes para comprobar si hay fugas de gas.

Método de agua y jabón

Con un cepillo suave, aplique agua jabonosa o detergente líquido en todos los puntos de conexión de las tuberías de la unidad interior y la unidad exterior. La presencia de burbujas indica una fuga.

Método del detector de fugas

Si usa un detector de fugas, consulte el manual de operación del dispositivo para obtener instrucciones de uso adecuadas.

DESPUÉS DE REALIZAR COMPROBACIONES DE FUGAS DE GAS

Después de confirmar que todos los puntos de conexión de las tuberías NO tienen fugas, vuelva a colocar la tapa de la válvula en la unidad exterior.

A: Válvula de cierre de baja presión (gas) B: Válvula de cierre de baja presión (líquido) C y D: Tuercas abocinadas de la unidad interior

y de gas

Prueba de Funcionamiento

Instrucciones de ejecución de prueba

Debe realizar la ejecución de prueba durante al menos 30 minutos.

1. Conecte la alimentación a la unidad.
2. Presione el botón ON/OFF en el control remoto para encenderlo.
3. Presione el botón MODE para desplazarse por las siguientes funciones, una a la vez:

COOL – Seleccione la temperatura más baja posible HEAT – Seleccione la temperatura más alta posible

1. Deje que cada función se ejecute durante 5 minutos y realice las siguientes comprobaciones:

Lista de comprobaciones a realizar	Pasa / No pasa
Sin fugas eléctricas
La unidad está correctamente conectada a tierra
Todos los terminales eléctricos debidamente cubiertos
Las unidades interiores y exteriores están sólidamente instaladas
Todos los puntos de conexión de tuberías no tienen fugas	Exterior (2):	Interior (2):
El agua drena correctamente de la manguera de drenaje
Todas las tuberías están debidamente aisladas.
La unidad realiza la función COOL correctamente
La unidad realiza la función CALOR correctamente
Las persianas de la unidad interior giran correctamente
La unidad interior responde al control remoto

COMPROBAR DOBLEMENTE LAS CONEXIONES DE TUBERÍAS

Durante el funcionamiento, la presión del circuito frigorífico aumentará. Esto puede revelar fugas que no estaban presentes durante su revisión inicial de fugas. Durante la prueba de funcionamiento, tómese el tiempo para verificar que todos los puntos de conexión de las tuberías de refrigerante no tengan fugas. Consulte la sección Verificación de fugas de gas para obtener instrucciones.

1. Una vez que la ejecución de la prueba se haya completado con éxito y confirme que todos los puntos de verificación en la Lista de verificaciones para realizar han PASADO, haga lo siguiente:

a. Con el control remoto, devuelva la unidad a la temperatura normal de funcionamiento.
b. Con cinta aislante, envuelva las conexiones de la tubería de refrigerante interior que dejó descubiertas durante el proceso de instalación de la unidad interior.

SI LA TEMPERATURA AMBIENTE ES INFERIOR A 17°C (62°F)

No puede utilizar el mando a distancia para activar la función COOL cuando la temperatura ambiente es inferior a 17 °C. En este caso, puede usar el botón CONTROL MANUAL para probar la función COOL.

1. Levante el panel frontal de la unidad interior y levántelo hasta que encaje en su lugar.
2. El botón de CONTROL MANUAL está ubicado en el lado derecho de la unidad. Púlselo 2 veces para seleccionar la función FRÍO.
3. Realice la ejecución de prueba de forma normal.

Embalaje y desembalaje de la unidad

Instrucciones para empacar y desempacar la unidad:

Desembalaje:

Unidad interior:

1. Corte la cinta de sellado de la caja con un cuchillo, un corte a la izquierda, un corte en el medio y un corte a la derecha.
2. Utilice el tornillo de banco para sacar los clavos de sellado en la parte superior de la caja.
3. Abra el cartón.
4. Saque la placa de soporte central si está incluida.
5. Saque el paquete de accesorios y saque el cable de conexión si está incluido.
6. Saque la máquina de la caja y colóquela plana.
7. Retire la espuma del paquete izquierdo y derecho o la espuma del embalaje superior e inferior, desate la bolsa de embalaje.

Unidad exterior

1. Cortar la cinta de embalaje.
2. Saque la unidad de la caja.
3. Retire la espuma de la unidad.
4. Retire la bolsa de embalaje de la unidad.

Embalaje:

Unidad interior:

1. Coloque la unidad interior en la bolsa de embalaje.
2. Fije la espuma de embalaje izquierda y derecha o la espuma de embalaje superior e inferior a la unidad.
3. Coloque la unidad en la caja y luego coloque el paquete de accesorios.
4. Cierra la caja y séllala con la cinta.
5. Usando la cinta de embalaje si es necesario.

Unidad exterior:

1. Coloque la unidad exterior en la bolsa de embalaje.
2. Ponga la espuma inferior en la caja.
3. Coloque la unidad en la caja, luego coloque la espuma de embalaje superior en la unidad.
4. Cierra la caja y séllala con la cinta.
5. Usando la cinta de embalaje si es necesario.

NOTA: Guarde todos los elementos del embalaje si los necesita en el futuro.
