MANUAL DE USUARIO PRS-A700 PIONEER

Antes de usar este producto .... 2

En caso de desperfectos 2

PRECAUCIÓN 2

PRECAUCIÓN 2

ADVERTENCIA 2

Ajuste de esta unidad .... 3

Control de ganancia 3

Interruptor de selección de entrada 3

Control de frecuencia de corte 3

Indicador de alimentación 4

Interruptor BFC (Control de la frecuencia de batido) 4

Interruptor de selección LPF (Filtro de paso bajo)/HPF (Filtro de paso alto) 4

Conexión de la unidad .... 5

Diagrama de conexión 6

Conexión del terminal de alimentación ..... 7

Conexión del terminal de salida de altavoz ..... 8

Conexión de los altavoces y cables de entrada 9

Instalación 11

Ejemplo de instalación en la alfombra del piso o en el chasis .... 11

Especificaciones 12

Muchas gracias por la adquisición de este producto PIONEER. Antes de tratar de operarlo, lea atentamente este manual.

En caso de desperfectos

Si esta unidad no funciona correctamente, póngase en contacto con su distribuidor o con el Centro de Servicio PIONEER autorizado más cercano.

PRECAUCIÓN

No reemplace nunca el fusible por uno con un valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.

PRECAUCIÓN

Diagrama A - Correcto

Altavoz de 8Ω Altavoz de 8Ω L+ R- Amplificador Pioneer

Modo de conexión en puente de 4 Ω

Diagrama B - Incorrecto

Altavoz de 4 Ω Altavoz de 4 Ω L+ R- Amplificador Pioneer

Modo de conexión en puente de 2 Ω

NO instale o use el amplificador Pioneer mediante la conexión de los cables de las bocinas de 4 Ωnominales (o menos) en paralelo para lograr un modo en puente de 2 Ω(o menos) (Diagrama B).

Realizar un puente incorrecto podría resultar en un sobrecalentamiento y daño del amplificador, así como en un desprendimiento de humo del mismo. La superficie del amplificador podría también ponerse caliente al tacto y resultar en quemaduras ligeras.

Para instalar o usar adecuadamente el modo de puente para un amplificador de dos canales y lograr una carga de 4 Ω, conecte los cables de dos bocinas de 8 Ωen paralelo con Izquierdo + y Derecho - (Diagrama A), o use una sola bocina de 4 Ω. Para un amplificador de cuatro canales, siga el diagrama de la conexión de salida de la bocina para crear un puente como se

muestra en la parte posterior del amplificador, y conecte los cables de dos bocinas de 8 Ωen paralelo para lograr una carga de 4 Ωo use una sola bocina de 4 Ωpor canal.

Si tiene preguntas o dudas, comuníquese con el distribuidor Pioneer autorizado en su localidad o llame al Servicio al Cliente de Pioneer.

ADVERTENCIA

• Siempre utilice el cable de batería rojo especial y el cable de tierra [RD-223], vendidos separadamente. Conecte el cable de batería directamente al terminal positivo de la batería del vehículo (+) y el cable de tierra a la carrocería del vehículo.
• No toque en el amplificador con las manos mojadas. Caso contrario, usted puede llevar un choque eléctrico. Igualmente, no toque en el amplificador cuando esté mojado.
• Para seguridad del tráfico y para mantener condiciones de conducción seguras, mantenga el volumen suficientemente bajo de manera que aun se pueda escuchar el sonido del tráfico normal.
• Verifique las conexiones del suministro de energía y altavoces para ver si el fusible del cable de batería vendido separadamente o el fusible del amplificador se queman. Detecte la causa y solu-cione el problema, y reemplace el fusible con un otro del mismo tamaño y régimen.
• Para evitar mal funcionamiento del amplificador y altavoces, el circuito de protección cortará la alimentación al amplificador (el sonido se detendrá) cuando se produzca una situación anormal. En tal caso, apague el sistema y verifique la conexión de la alimentación y altavoces. Detecte la causa y resuelva el problema.
• Contacte a su distribuidor si no puede detectar la causa.
• Para evitar choques eléctricos o cortocircuitors durante la conexión e instalación, asegúrese de desconectar el terminal negativo (−) de la batería antes de proceder.
• Confirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.
• NO permita que el amplificador entre en contacto con líquidos debido a, por ejemplo, la localización donde el amplificador esté instalado. Esto podría causar una sacudida eléctrica. El contacto con líquidos también podría causar daños y sobrecalentamiento al amplificador e altavoces. Además, la superficie del amplificador y la superficie de cualquier altavoz instalado también podrían ponerse muy calientes al tacto, pudiendo causar pequeñas quemaduras.

Control de ganancia

El ajuste de los controles de ganancia A y B le ayuda a igualar la salida del equipo estéreo para automóvil al amplificador Pioneer. Normalmente, ajuste los controles de ganancia a la posición NORMAL. Si la potencia de salida está baja aún cuando se aumenta el volumen del equipo estéreo del automóvil, gire esos controles a la derecha. Si se produce distorsión cuando se aumenta el volumen del equipo estéreo de automóvil, gire los controles a la izquierda.

• Si se usa solamente un enchufe de entrada, ajuste los controles de ganancia para las salidas de altavoz A y B a la misma posición.
• Cuando se usa un estéreo de automóvil equipado con RCA (salida estándar de 500 mV), ajuste a la posición NORMAL. Cuando use con un estéreo de automóvil Pioneer equipado con RCA con una salida máxima de 4 V o más, ajuste el nivel para adecuarse al nivel de salida del estéreo del automóvil.

Interruptor de selección de entrada

Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha.

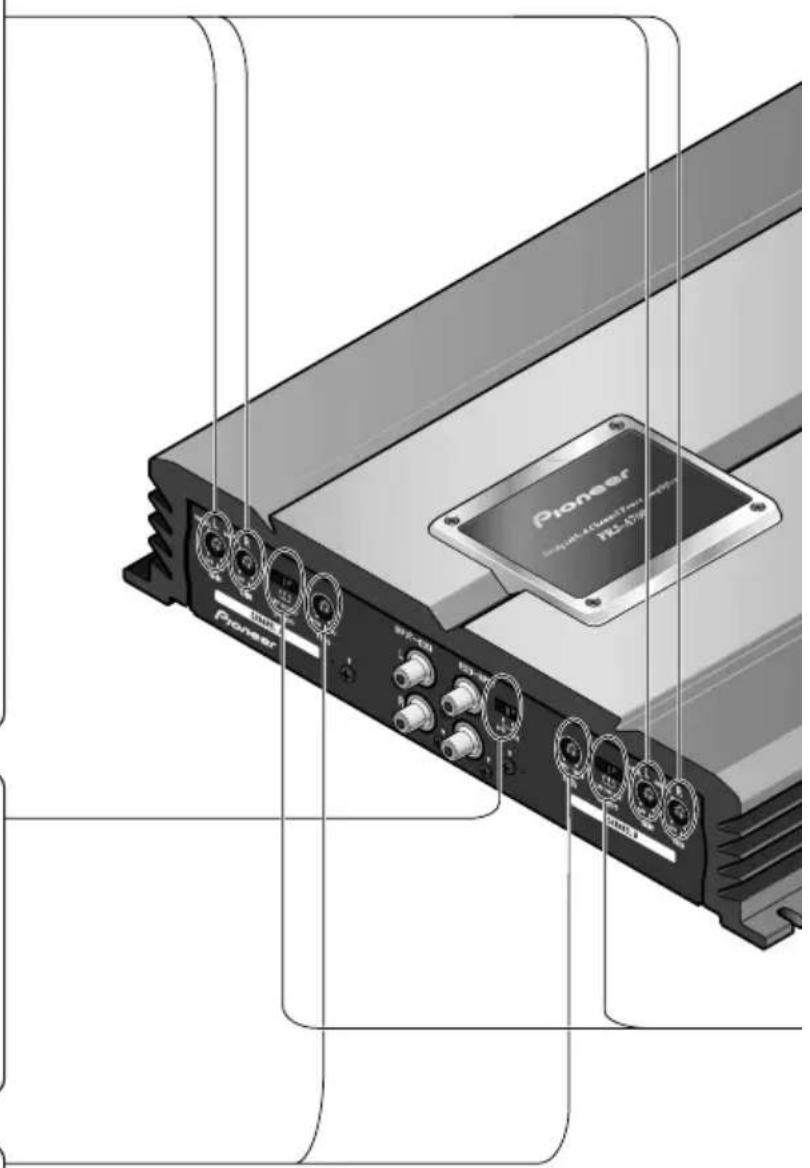

Control de frecuencia de corte

Si se ajusta el interruptor de selección LPF/HPF a LPF o HPF, se puede seleccionar una frecuencia de corte de 40 a 120 Hz.

Indicador de alimentación

El indicador de alimentación se ilumina cuando la unidad se encuentra activada.

Interruptor BFC (Control de la frecuencia de batido)

Si escucha sonidos de batido mientras está recibiendo una emisora de MW/LW con su estéreo de automóvil, cambie el interruptor BFC usando un destornillador pequeño.

Interruptor de selección LPF (Filtro de paso bajo)/HPF (Filtro de paso alto)

Ajuste el interruptor de selección LPF/HPF de la manera siguiente, de acuerdo al tipo de altavoz que se encuentra conectado al conector de salida de altavoz y al sistema estéreo de automóvil:

Interruptor de Gama de frecuencia Tipo de Observaciones selección LPF/HPF de audio a ser generada altavoz

LPF (izquierda) * — 40 a 120 Hz Altavoz de graves Conecte a un altavoz secundario de graves secundario.
OFF (central) Gama completa Gama completa
HPF (derecha)	* 40 a 120 Hz —	Gama completa	Utilice si desea cortar la gama de frecuencia* muy baja debido a que no es necesaria para el altavoz que está usando.

* Consulte a “Control de frecuencia de corte”.

PRECAUCIÓN

• Quite el terminal negativo (–) de la batería para evitar riesgo de cortocircuitos y daño a la unidad.
• Asegure el alambrado con abrazaderas de cable o cinta adhesiva. Para proteger el alambrado, envuelva cinta adhesiva alrededor de ellos en donde contacta con partes metálicas.
• No tienda cables por donde puedan calentarse, por ejemplo donde el calentador sople sobre ellos. Si la aislación se calienta, podría resultar dañada, resultando en cortocircuito a través de la carrocería del vehículo.

• Asegúrese que los alambres no interfieran con partes móviles del vehículo como la palanca de cambios, el freno de mano o el mecanismo de deslizamiento de los asientos.

• No corte ningún cable. De otra manera, el circuito de protección podría no funcionar cuando debiera.

• Nunca alimente otro equipo cortando la aislación del cable de alimentación y conectándolo al cable. La capacidad de corriente del cable será excedida, causando sobrecalentamiento.
• No reemplace nunca el fusible por uno con un valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.

PRECAUCIÓN:

Para evitar daños y/o lesiones

• No conecte a tierra (masa) el cable del altavoz directamente ni conecte un cable negativo (−) a varios altavoces.
• Esta unidad es para vehículos con una batería de 12 voltios y terminal negativo a tierra. Antes de instalar en un vehículo de recreación, camión u ómnibus, verifique el voltaje de la batería.
• Si el sistema estereofónico del coche está funcionando por un largo período de tiempo mientras el motor permanece inactivo o en marcha al ralentí, la batería puede agotarse. Apague el estéreo de automóvil cuando el motor se encuentre funcionando en marcha al ralenté o permanece in activo.

• Si el cable del control remoto de sistema del amplificador se conecta al terminal de alimentación a través del interruptor de encendido (12 V de CC), el amplificador estará siempre activado cuando el encendido está activado, sin considerar de si el estéreo de automóvil se encuentra activado o desactivado. Debido a esto, la batería puede agotarse si deja el motor funcionando en marcha al ralentí o permanece inactivo.

• Los altavoces a ser conectados al amplificador deben estar conforme con las normas listadas debajo. Si no cumplen con las normas, pueden combustionar, emitir humos o dañarse. El impedimiento altavoz debe estar de 2 a 8 Ω, pero en caso de que dos canales y otros puentes contecten, el impedimiento de altavoz debe ester de 4 a 8 Ω.

• Instale y coloque el cable de batería vendido separadamente lo más alejado posible de los cables de los altavoces. Instale y coloque el cable de batería y cable de tierra vendidos separadamente, los cables de los altavoces, y el amplificador lo más alejados posible de la antena, cable de antena y sintonizador.
• Los cables para esta unidad y aquéllas para las unidades pueden ser de colores diferentes aun si tienen la misma función. Cuando se conecta esta unidad a otra, refiérase a los manuales de instalación de ambas unidades y conecte los cables que tienen la misma función.

Canal de altavoces	Tipo de altavoz Alimentación
Cuatro canales	Altavoz de graves secundario Entrada nominal: 55 W mín.
	Diferente a un altavoz de graves secundario Entrada máxima: 100 W mín.
Dos canales	Altavoz de graves secundario Entrada nominal: 185 W mín.
	Diferente a un altavoz de graves secundario Entrada máxima: 300 W mín.
Salida de altavoz A Altavoz de graves secundario Entrada nominal: 55 W mín.
de tres canales Diferente a un altavoz de graves secundario Entrada máxima: 100 W mín.
Salida de altavoz B Altavoz de graves secundario Entrada nominal: 185 W mín.
de tres canales Diferente a un altavoz de graves secundario Entrada máxima: 300 W mín.

Diagrama de conexión

Terminal de salida de altavoz Vea la sección “Conexión de los altavoces y cables de entrada” para las instrucciones de conexión del altavoz.

Cable del control remoto del sistema (en venta por separado) Conecte el terminal macho de este hilo al terminal de control remoto de sistema del equipo estéreo para automóvil (SYSTEM REMOTE CONTROL). El terminal hembra puede ser conectado al terminal de control del relé de antena. Si el estéreo de automóvil no tiene un terminal de control remoto del sistema, conecte el terminal macho al terminal de alimentación a través del interruptor de encendido.

Conexión del terminal de alimentación

- Siempre utilice el cable de batería rojo especial y el cable de tierra [RD-223], vendidos separadamente. Conecte el cable de batería directamente al terminal positivo de la batería del vehículo (+) y el cable de tierra a la carrocería del vehículo.

1. Pase el cable de batería desde el compartimiento del motor al interior del vehículo.

- Luego de hacer todas las otras conexiones al amplificador, conecte el terminal del conductor de batería del amplificador al terminal positivo (+) de la batería.

Fusible (30 A) Terminal positivo Inserte el ojal de caucho de la junta tórica en la carrocería del vehículo. Compartimiento del motor Interior del vehículo Perfore un orificio de 14 mm en la carrocería del vehículo.

2. Tuerza el cable de batería, cable de puesta a tierra y cable de control remoto del sistema.

Tuérzala

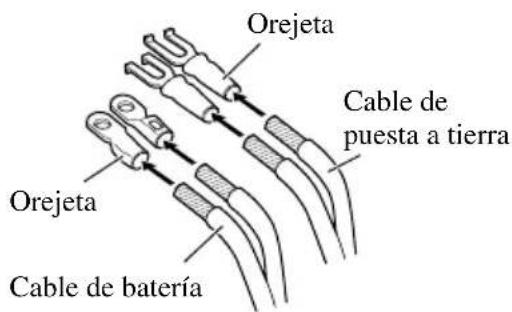

3. Fije las orejetas a los extremos de los cables. Orejetas no suministrados.

- Utilice alicates, etc. para plegar las orejetas a los cables.

Orejeta Cable de puesta a tierra Orejeta Cable de batería

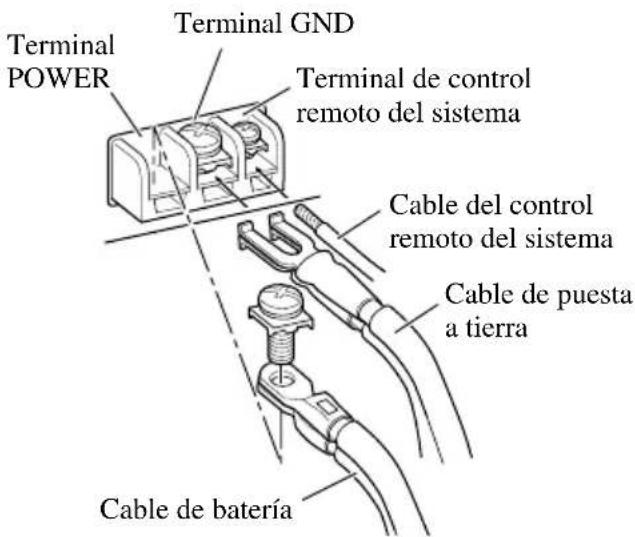

4. Conecte los cables al terminal.

- Fijar los cables firmemente utilizando los tornillos para terminales.

Terminal GND Terminal POWER Terminal de control remoto del sistema Cable del control remoto del sistema Cable de puesta a tierra Cable de batería

ADVERTENCIA

Dejar de apretar firmemente el cable de puesta a tierra al terminal usando los tornillos para terminales podría causar el sobrecalentamiento del área de los terminales, así como podría causar daños y lesiones incluyendo pequeñas quemaduras.

Conexión del terminal de salida de altavoz

1. Desnude la extremidad de los cables de altavoces utilizando alicates o una tajadera por aproximadamente 10 mm y tuérzala.

Tuérzala 10 mm

1. Fije las orejetas a los extremos de los cables de altavoz. Orejetas no suministrados.

- Utilice alicates, etc. para plegar las orejetas a los cables.

Orejeta Cable de altavoz

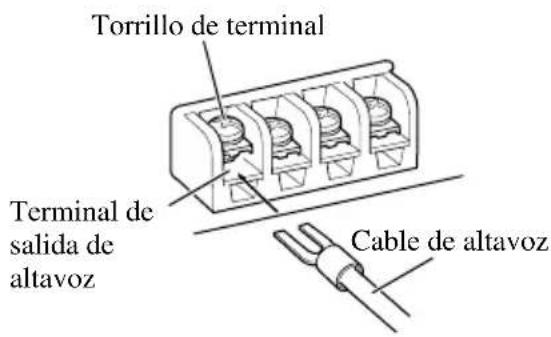

1. Conecte los cables de altavoz al terminal de salida de altavoz.

- Fije los cables firmemente utilizando los tornillos para terminales.

Torrillo de terminal Terminal de salida de altavoz Cable de altavoz

Conexión de los altavoces y cables de entrada

El modo de salida de altavoz puede ser de cuatro canales, tres canales (estéreo + mono) o dos canales (estéreo, mono). Conecte los cables de altavoz para ajustarse al modo según los diagramas mostrados abajo.

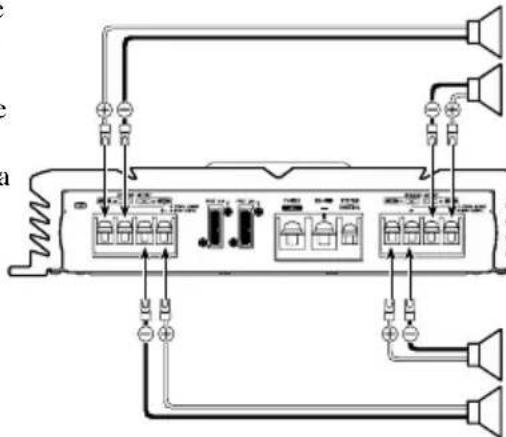

Modo de cuatro canales

Toma de conector de entrada RCA A Toma de conector de entrada RCA B

Interruptor de selección de entrada

Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha.

Conexión de cables con los enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA) Si se usa solamente un enchufe de entrada, como en el caso de una sola salida (salida RCA), conecte el enchufe a la toma de conector de entrada RCA A, pero no conecte un enchufe a la toma de conector de entrada RCA B.

(Derecho)

Salida de altavoz A (Izquierdo)

(Izquierdo)

Salida de altavoz B (Derecho)

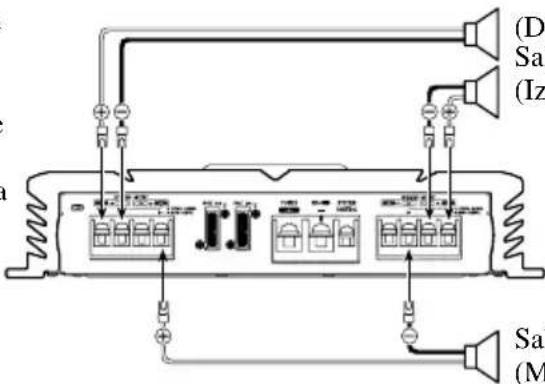

Modo de tres canales

Toma de conector de entrada RCA A Toma de conector de entrada RCA B

Interruptor de selección de entrada

Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha.

Conexión de cables con los enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA) Si se usa solamente un enchufe de entrada, como en el caso de una sola salida (salida RCA), conecte el enchufe a la toma de conector de entrada RCA A, pero no conecte un enchufe a la toma de conector de entrada RCA B.

Salida de altavoz A (Izquierdo)

Salida de altavoz B (Mono)

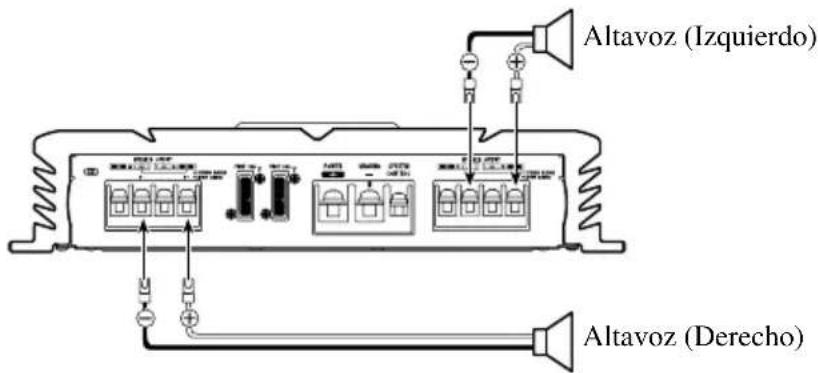

Modo de dos canales (estéreo)

Toma de conector de entrada RCA A

En el modo de dos canales, conecte los enchufes de conector RCA a la toma de conector de RCA A.

Con con

Interruptor de selección de entrada

Deslice este interruptor hacia la izquierda.

Conexión de cables con enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA)

Altavoz (Izquierdo) Altavoz (Derecho)

Modo de dos canales (mono)

Toma de conector de entrada RCA A

En el modo de dos canales, conecte los enchufes de conector RCA a la toma de conector de RCA A.

Con con

Interruptor de selección de entrada

Deslice este interruptor hacia la izquierda.

Conexión de cables con enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA)

Altavoz (Mono) Altavoz (Mono)

PRECAUCIÓN

- No lo instale en:

—Donde podría lesionar al conductor o a los pasajeros si se detiene el vehículo brusca- mente.

—Donde podría interferir con el conductor, como por ejemplo en el piso en frente al asiento del conductor.

• Asegúrese que los cables no se enganchen en el mecanismo deslizante de los asientos, resultando en cortocircuito.
• Confirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.
• Instale los tornillos de conexión de manera tal que la punta del tornillo no toque ningún cable. Esto es importante para evitar que los cables se corten por vibración del automóvil, lo que podría causar un incendio.
• NO permita que el amplificador entre en contacto con líquidos debido a, por ejemplo, la localización donde el amplificador esté instalado. Esto podría causar una sacudida eléctrica. El contacto con líquidos también podría causar daños y sobrecalentamiento al amplificador e altavoces. Además, la superficie del amplificador y la superficie de cualquier altavoz instalado también podrían ponerse muy calientes al tacto, pudiendo causar pequeñas quemaduras.
• Para asegurar una instalación apropiada, utilice las partes suministradas de la manera especificada. Si se utiliza cualquier otra parte que no sean las suministradas, puede dañarse las partes internas del amplificador, o pueden aflojarse y el amplificador puede dejar de funcionar.
• No reemplace nunca el fusible por uno con un valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.

PRECAUCIÓN:

Para evitar fallas de funcionamiento y/o lesiones

• Para asegurar la disipación de calor apropriada del amplificador, cuide de lo siguiente durante la instalación.
  —Permita un espacio adecuado en la parte superior del amplificador para una ventilación apropiada.
  —No cubra el amplificador con la cubierta de piso o alfombra.
• NO permita que el amplificador entre en contacto con líquidos debido a, por ejemplo, la localización donde el amplificador esté instalado. Esto podría causar una sacudida eléctrica. El contacto con líquidos también podría causar daños y sobrecalentamiento al amplificador e altavoces. Además,

la superficie del amplificador y la superficie de cualquier altavoz instalado también podrían ponerse muy calientes al tacto, pudiendo causar pequeñas quemaduras.

• No instale el amplificador sobre superficies inestables como el tablero del neumático de repuesto.
• Confirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.
• Realice primero conexiones provisorias y compruebe que el amplificador y el sistema operan adecuadamente.
• Para asegurar una instalación apropiada, utilice las partes suministradas de la manera especificada. Si se utiliza cualquier otra parte que no sean las suministradas, puede dañarse las partes internas del amplificador, o pueden aflojarse y el amplificador puede dejar de funcionar.

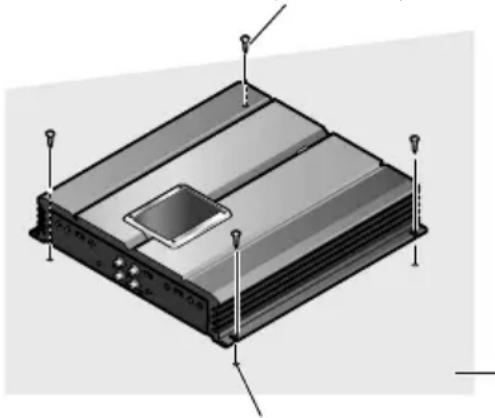

Ejemplo de instalación en la alfombra del piso o en el chasis

1. Ubique el amplificador en la posición en donde va a ser instalado. Inserte los tornillos autoterrajantes suministrados (4 × 18 mm) en los orificios de los tornillos. Presione los tornillos con un destornillador de modo que puedan dejar puntos marcados de la posición en donde irán los orificios para la instalación.
2. Perfore orificios de 2,5 mm de diámetro en el punto marcado, e instale el amplificador, ya sea en la alfombra o directamente en el chasis.

Tornillos autoterrajantes (4 × 18 mm)

Perfore un orificio de 2,5 mm de diámetro
Alfombra del piso o chasis

Especificaciones

Alimentación 14,4 V CC (10,8 — 15,1 V permisible)

Sistema de puesta a tierra .... Tipo negativo

Consumo de corriente 28 A (potencia continua, 4 Ω)

Consumo de corriente promedio* 9,7 A (4 Ω para cuatro canales)

15,2 A (4 Ωpara dos canales)

Fusible 20 A × 2

Dimensiones 300 (An) × 63 (Al) × 330 (Pr) mm

Peso 5,8 kg (No se incluyen los conductores para el cabledo)

Potencia de salida máxima 100 W × 4 / 300 W × 2

Potencia de salida continua 50 W × 4 (a 14,4 V, 4 Ω, 20 — 20 kHz 0,08% THD)

150 W × 2 (a 14,4 V, 4 Ω, 20 — 20 kHz 0,8% THD)

75W× 4 (a 14,4V,2 ,20 - 20kHz0,8% THD)

Potencia de salida continua (Potencia DIN) 70 W × 4 / 210 W × 2 (DIN45324, +B = 14,4 V)

Impedancia de carga 4 Ω (2 — 8 Ω permisible)

(Acoplamiento en derivación: 4 — 8 Ωpermisible)

Respuesta de frecuencia 10 Hz — 80 kHz (+0 dB, -1 dB)

Relación de señal a ruido 108 dB (IEC-Red A)

Distorsión 0,003% (10 W, 1 kHz)

Separación de canales 70 dB (100 Hz — 10 kHz)

Tasa de deriva 40 V/μ seg.

Factor de amortiguamiento 50

Filtro de paso bajo ...... Frecuencia de corte: 40 — 120 Hz

Pendiente de corte: -12 dB/oct

Filtro de paso alto .... Frecuencia de corte: 40 — 120 Hz

Pendiente de corte: -12 dB/oct

Control de ganancia 200 mV — 6,5 V

Impedancia / nivel de entrada máxima ...... RCA: 6,5 V / 22 kΩ

Nota:

- Las especificaciones y el diseño están sujetos a posibles modificaciones sin previo aviso debido a mejoramientos.

\*Consumo de corriente promedio

- El consumo de corriente promedio es casi el consumo de corriente máximo de esta unidad, cuando se ingresa una señal de audio. Utilice este valor cuando tenga que trabajar con la corriente total consumida por múltiples amplificadores de potencia.

Inhaltsverzeichnis
