MANUAL DE USUARIO CM1936ZF2 BLACK & DECKER

Podadoras inalámbricas de 483 mm (19 pulgadas) formación de mantillo con bolsa trasera

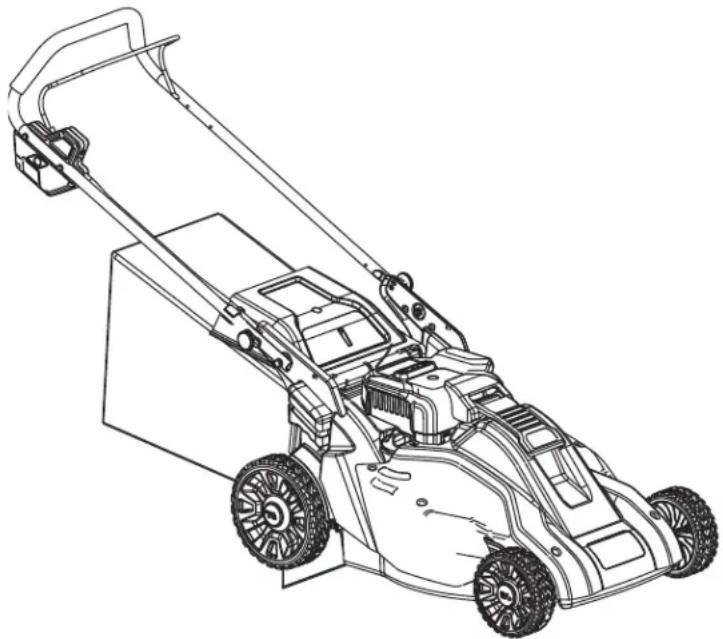

MANUAL DE INSTRUCCIONES

Catálogo N° CM1936ZF2

Gracias por elegir Black & Decker!

Visite www.BlackandDecker.com/NewOwner para registrar su nuevo producto.

LEA EL MANUAL ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER

Si tiene una consulta o algún inconveniente con su producto Black & Decker, visite HTTP://WWW.BLACKANDDECKER.COM/INSTANTANSWERS

para obtener respuestas instantáneas las 24 horas del día.

Si no encuentra la respuesta o no tiene acceso a Internet, llame al 1-800-544-6986 de lunes a viernes de 8 a.m. a 5 p.m. hora del Este para hablar con un agente. Cuando llame, tenga a mano el número de catálogo.

INFORMACIÓN CLAVE QUE DEBE CONOCER:

• No ponga en funcionamiento la podadora sin verificar que el mango esté trabado en su posición.
• Para obtener mejores resultados en el corte, mantenga las hojas afiladas y balanceadas.
• Examine y limpie minuciosamente la podadora después de utilizarla (una plataforma cubierta de bloques de césped afectará el rendimiento de la máquina).
• Antes de comenzar la tarea, asegúrese de despejar el área de trabajo y no permita el ingreso de personas o
• Para obtener un rendimiento óptimo, cargue completamente la podadora antes de utilizarla por primera vez. Cargue completamente la batería después de cada uso.

CONSERVE ESTE MANUAL PARA FUTURAS CONSULTA

PAUTAS DE SEGURIDAD/DEFINICIONES

Es importante que lea y comprenda este manual. La información que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS. Los símbolos que siguen se utilizan para ayudarlo a reconocer esta información.

⚠ PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: indica una situación de peligro potencial que, si no se evita, provocará la muerte o lesiones graves.

⚠ PRECAUCIÓN: indica una situación de peligro potencial que, si no se evita, provocará lesiones leves o moderadas.

AVISO: utilizado sin el símbolo de alerta de seguridad indica una situación de peligro potencial que, si no se evita, puede provocar daños en la propiedad.

A continuación se presentan explicaciones de las ilustraciones de importantes riesgos de seguridad correspondientes a la podadora.

1. El usuario debe leer y comprender el manual de instrucciones.

1. Para evitar el riesgo de lesiones graves no corte el césped subiendo y bajando pendientes. En pendientes, siempre corte el césped transversalmente.

1. Para evitar el riesgo de lesiones hacia las personas de alrededor, mantenga a todas las personas y las mascotas a una distancia segura de la podadora mientras esté en funcionamiento.

1. Las hojas giratorias pueden provocar lesiones graves. Mantenga las manos y los pies lejos de la plataforma y la abertura de descarga de la podadora en todo momento. Antes de retirar y volver a colocar el recolector de césped, limpiar, transportar, levantar o realizar el mantenimiento de la podadora, siempre asegúrese de que la hoja se haya detenido (espere hasta que la hoja deje de aproximadamente 3 segundos, después de soltar la palanca del interruptor y retirar la llave de seguridad).

1. Los objetos golpeados por la hoja de la podadora pueden provocar lesiones graves. Manténgase detrás del mango cuando el motor esté en funcionamiento. Siempre asegúrese de que las personas y las mascotas estén lejos de la descarga de la podadora mientras esté en funcionamiento. Siempre inspeccione el área de trabajo antes de cortar el césped y retire los objetos que podrían ser lanzados por la hoja. Antes de cruzar aceras, calles, patios y senderos de grava, suelte la palanca del interruptor para apagar la podadora y espere hasta que la hoja deje de girar (aproximadamente 3 segundos).

ADVERTENCIA: INSTRUCCIONES Y ADVERTENCIAS DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Al utilizar herramientas eléctricas para el jardín, siempre se deben tomar precauciones básicas de seguridad para reducir el riesgo de incendios, descargas eléctricas y lesiones personales, incluidas las siguientes.

LEA TODAS LAS INSTRUCCIONES

PARA REDUCIR EL RIESGO DE LESIONES:

- Antes de cada uso, asegúrese de que todos los que utilizan esta herramienta lean y comprendan todas las instrucciones de seguridad y el resto de la información incluida en este manual.

- Conserve estas instrucciones y revíselas con frecuencia antes del uso y al instruir a otras personas.

⚠PELIGRO: PRÁCTICAS DE SEGURIDAD IMPORTANTES PARA PODADORAS DE EMPUJAR

Esta podadora puede amputar manos y pies, y lanzar objetos. El incumplimiento de las siguientes instrucciones de seguridad puede producir lesiones graves o la muerte.

OPERACIÓN GENERAL

1. Antes de hacerla arrancar, lea, comprenda y siga todas las instrucciones en la podadora y en el manual de instrucciones.
2. No ponga las manos ni los pies cerca o debajo de la podadora. Manténgase alejado de la abertura de descarga en todo momento.
3. Sólo permita que adultos responsables, familiarizados con las instrucciones, operen esta podadora.
4. Despeje el área donde se utilizará la podadora de objetos como piedras, palos, alambre, juguetes, huesos, etc., que la hoja podría lanzar. Los objetos golpeados por la hoja pueden causar graves lesiones a las personas. Manténgase detrás del mango cuando el motor esté en funcionamiento.
5. Asegúrese de que no haya personas en el área que rodea a la podadora antes de utilizarla. Todas las personas y mascotas en los alrededores deben mantenerse a una distancia segura. Detenga la podadora si alguien entra en el área que la rodea.
6. No opere la podadora descalzo o con sandalias. Siempre use calzado resistente.
7. No tire de la podadora hacia atrás a menos que sea absolutamente necesario. Siempre mire hacia abajo y hacia atrás antes y durante movimientos de retroceso.
8. Nunca descargue material en forma directa en la dirección donde hay personas. No descargue material contra una pared o contra algo que provoque una obstrucción. El material puede rebotar y golpear al operador. Al cruzar superficies de grava, suelte la palanca del interruptor para apagar la podadora y detener la hoja.
9. No opere la podadora si el recolector de césped completo, el protector de la descarga, el protector posterior u otros dispositivos de seguridad no están en su lugar y funcionando. Verifique periódicamente todos los protectores y dispositivos de seguridad para asegurarse de que estén en buenas condiciones, que funcionen correctamente y que cumplan con su función correspondiente. Reemplace un seguro, protector u otro dispositivo de seguridad dañado antes de un uso posterior.
10. Nunca deje funcionando una podadora sin supervisión.
11. Antes de limpiar la podadora, retirar el recolector de césped, desatascar el protector de la descarga, alejarse de la podadora o antes de realizar cualquier ajuste, reparación o inspección, siempre suelte la palanca del interruptor para detener el motor y espere hasta que la hoja se detenga por completo para retirar la llave de seguridad.
12. Opere la podadora sólo con luz diurna o buena iluminación artificial para que los objetos en el trayecto de la hoja sean visibles claramente desde el área de funcionamiento de la podadora.

13. No opere la podadora bajo la influencia del alcohol o las drogas, ni cuando esté cansado o enfermo. Siempre manténgase alerta, ponga atención a lo que hace y use el sentido común.

14. Evite los entornos peligrosos. Nunca opere la podadora sobre césped húmedo o mojado; nunca use la podadora bajo la lluvia. Siempre asegúrese de tener los pies bien apoyados; camine, nunca corra.

15. Desconecte el sistema de accionamiento, de haberlo, antes de arrancar el motor.
16. Si la podadora comienza a vibrar de manera anormal, suelte la palanca del interruptor, espere hasta que la hoja se detenga, retire la llave de seguridad y el paquete de baterías, y luego busque la causa de inmediato. La vibración por lo general es una advertencia acerca de la existencia de un problema.
17. Siempre use protección adecuada para los ojos y las vías respiratorias cuando opere la podadora.
18. El uso de accesorios o dispositivos no recomendados para utilizar con esta podadora puede ser peligroso. Sólo utilice accesorios aprobados por Black & Decker.
19. Nunca se estire demasiado mientras opera la podadora. Siempre asegúrese de tener los pies bien apoyados y de conservar el equilibrio en todo momento mientras opera la podadora.

OPERACIÓN EN PENDIENTES

Las pendientes son un factor importante en los accidentes de resbalamiento y caída, que pueden provocar lesiones graves. La operación en todas las pendientes requiere de cuidado adicional. Si se siente incómodo en una pendiente, no corte el césped en ella.

1. En las pendientes corte el césped transversalmente a la superficie; nunca subiéndolas y bajándolas. Sea extremadamente cuidadoso cuando cambie de dirección sobre pendientes.
2. Tenga cuidado con agujeros, surcos, bultos, piedras u otros objetos ocultos. Un terreno irregular puede provocar un accidente de resbalamiento y caída. El césped alto puede ocultar los obstáculos.
3. No corte el césped si éste está mojado o en pendientes demasiado pronunciadas. No tener los pies bien apoyados puede provocar un accidente de resbalamiento y caída.
4. No corte el césped cerca de barrancos, zanjas o terraplenes. Puede perder el apoyo de los pies o el equilibrio.

NIÑOS

Pueden producirse accidentes trágicos si el operador no está atento a la presencia de niños. Con frecuencia los niños se sienten atraídos por la podadora y la actividad de cortar el césped. Nunca dé por sentado que los niños permanecerán donde los vio por última vez.

1. Mantenga a los niños fuera del área de trabajo y bajo el cuidado atento de un adulto responsable que no sea el operador.
2. Esté atento y apague la podadora si un niño entra al área.
3. Nunca permita que los niños operen la podadora.
4. Tenga especial cuidado al acercarse a esquinas ciegas, arbustos, árboles u otros objetos que puedan bloquear su vista de un niño.

MANTENIMIENTO GENERAL

1. Nunca opere la podadora en un área cerrada.
2. Mantenga ajustados todos los pernos y tuercas para asegurarse de que el equipo esté en condiciones de trabajo seguras.
3. Nunca haga cambios indebidos en los dispositivos de seguridad. Verifique regularmente que funcionen correctamente.
4. Mantenga la podadora libre de césped, hojas u otras acumulaciones de residuos. Espere a que la podadora se enfríe antes de guardarla.
5. Si golpea un objeto extraño, suelte la palanca del interruptor para apagar la podadora, espere hasta que la hoja se detenga, retire la llave de seguridad y el paquete de baterías y luego inspeccione la podadora. Antes de arrancar y operar la podadora, repare todo daño.
6. Nunca realice ajustes o reparaciones con el motor en funcionamiento o con la llave de seguridad en la podadora.
7. Siempre retire la llave de seguridad y el paquete de baterías antes de ajustar, limpiar, reparar, inspeccionar, transportar, guardar o alejarse de la podadora.
8. Verifique frecuentemente los componentes del recolector de césped y el protector de la descarga, y cuando sea necesario reemplácelos sólo con piezas recomendadas por Black & Decker.
9. Las hojas de la podadora son filosas. Envuelva la hoja o use guantes, y tenga especial cuidado al realizar mantenimiento en ellas.
10. Cuide o reemplace las etiquetas de seguridad y de instrucciones, según sea necesario.

Este mecanismo cumple con la parte 15 de las normas de la Comisión Federal de Comunicaciones de Estados Unidos (FCC). La operación está sujeta a las dos condiciones siguientes: (1) Este mecanismo posiblemente no cause interferencia perjudicial; y (2) este mecanismo puede aceptar cualquier interferencia recibida, incluso interferencia que podría provocar una operación no deseada.

NOTA: Este equipo ha sido probado y se encontró que cumple con los límites para dispositivo digital Clase B, según la parte 15 de las normas de la FCC. Estos límites están diseñados para brindar protección razonable contra interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía en frecuencia de radio y, si no se instala y se usa de acuerdo con las instrucciones, puede provocar interferencia perjudicial en las comunicaciones de radio. Sin embargo, no hay garantía de que la interferencia no ocurra en una instalación en particular. Si este equipo provoca interferencia perjudicial en la recepción de radio o televisión, lo que se puede determinar al apagar y encender el equipo, el usuario debe tratar de corregir la interferencia mediante una o más de las siguientes medidas:

• Cambiar la orientación o la ubicación de la antena de recepción.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a un tomacorriente sobre un circuito diferente de aquel al que está conectado el receptor.
• Consultar al vendedor o pedir la ayuda de un técnico en radio y televisión con experiencia.
  Los cambios o las modificaciones que se le realicen a esta unidad sin aprobación expresa del tercero responsable del cumplimiento pueden anular la autorización del usuario para operar el equipo. Este aparato digital de la clase B se conforma con ICES-003 canadiense.

CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA: INSTRUCCIONES Y ADVERTENCIAS GENERALES DE SEGURIDAD PARA TODAS LAS HERRAMIENTAS

• ESTA HERRAMIENTA PUEDE SER PELIGROSA. Respete todas las advertencias y las instrucciones de seguridad de este manual. El operador es responsable de respetar las advertencias e instrucciones de este manual y las que están en la unidad. Restrinja el uso de esta podadora a las personas que lean, comprendan y respeten las advertencias e instrucciones de este manual y las que están en la unidad.
• CUANDO NO USE LA PODADORA GUÁRDELA BAJO TECHO. Siempre guárdela después de retirar la llave de seguridad. Las podadoras deben guardarse bajo techo en un área protegida y seca, lejos del alcance de los niños.
• NO FUERCE LA PODÁDORA. Funcionará mejor y con una menor probabilidad de posibles lesiones si se opera a la velocidad para la que se diseñó.
• UTILICE EL APARATO CORRECTO. No utilice la podadora para otra tarea que no sea aquella para la que fue creada.
• USE LA VESTIMENTA ADECUADA. No use ropa holgada ni joyas. Pueden quedar atrapadas en las piezas móviles. Al trabajar al aire libre, se recomienda usar guantes de goma, pantalones largos y calzado resistente antideslizante.
• USE GAFAS DE SEGURIDAD Y ÓTRO EQUIPO DE SEGURIDAD. Use gafas de seguridad o anteojos de seguridad con protecciones laterales que cumplan con las normas de seguridad correspondientes y, cuando sea necesario, un protector facial. Use también una máscara facial o contra

el polvo si la operación es polvorienta. Esto se aplica a todas las personas que se encuentren en el área de trabajo. Use también un casco, protección auditiva, guantes, calzado de seguridad y sistemas de recolección de polvo cuando así se especifique o requiera. Las gafas de seguridad y similares están disponibles a un costo adicional en su distribuidor o centro de mantenimiento local de Black & Decker.

• NO MALTRATE EL CABLE. Nunca transporte el cargador sosteniéndolo por el cable ni tire de éste para desconectarlo del receptáculo. Mantenga el cable lejos del calor, del aceite y de bordes afilados.
• REALICE EL MANTENIMIENTO DE LA PODADORA CON CUIDADO. Para obtener el mejor rendimiento y para reducir el riesgo de lesiones, mantenga el borde de corte limpio y afilado. Siga las instrucciones para lubricar y cambiar los accesorios. Inspeccione el cable de la podadora periódicamente y, en caso de detectar daños, llévelo a un centro de mantenimiento autorizado para que lo reparen. Mantenga los mangos secos, limpios y sin restos de aceite ni grasa.
• EVITE EL ENCENDIDO POR ACCIDENTE. No transporte la podadora con la llave de seguridad insertada en el alojamiento del interruptor. Al insertar la llave de seguridad, asegúrese de que la palanca del interruptor no esté en posición de encendido.
• ANTES DEL USO, siempre haga una inspección visual para asegurar que la hoja, los elementos de fijación y el ensamblaje de corte de la hoja no estén gastados ni dañados. Reemplace en conjunto las hojas y los elementos de fijación gastados o dañados para mantener uniformidad. Inspeccione el cable de la podadora y asegúrese de que esté en buenas condiciones. El aislamiento del cable debe estar intacto sin grietas ni deterioro.
  • USO DE CABLES PROLONGADORES

Antes de utilizar un cable prolongador, asegúrese de que esté en buenas condiciones. Siempre utilice cables prolongadores del tamaño adecuado para la herramienta; es decir, un tamaño de conductor adecuado para las diversas longitudes de cable y con la suficiente capacidad para conducir la corriente que utilizará la herramienta. El uso de un cable de menor capacidad provocará una caída del voltaje de línea que resultará en pérdida de potencia y sobrecalentamiento. Consulte la tabla a continuación para conocer las capacidades adecuadas de los cables.

Calibre minimo para cables de extensión
Volts	Longitud	total del cable en pies
120V	0-25	26-50	51-100	101-150
		(0-7,6m)	(7,6-15,2m)	(15,2-30,4m)	(30,4-45,7
240V	0-50	51-100	101-200	201-300
		(0-15,2m)	(15,2-30,4m)	(30,4-60,9m)	(60,9-91,4m)
Amperaje
Más de		No más de		American	Wire	Gage
0	-	6	18	16	16	14
6	-	10	18	16	14	12
10	-	12	16	16	14	12
12	-	16	14	12	No se recomienda

• VERIFIQUE QUE NO HAYA PIEZAS DAÑADAS. Antes de volver a usar la podadora, se debe controlar cualquier protección u otra pieza que esté averiada para determinar si funcionará correctamente y realizará la función para la que fue diseñada. Verifique la alineación de las piezas móviles o si éstas se traban, la rotura de piezas, el montaje y cualquier otra condición que pueda afectar su operación. Cualquier protección u otra pieza que esté dañada debe ser reparada correctamente o reemplazada por un centro de mantenimiento autorizado, a menos que este manual indique otra cosa.
• MANTENIMIENTO Y REPARACIONES. Las reparaciones, el mantenimiento y los ajustes que no estén especificados en este manual deben ser realizados por los centros de mantenimiento autorizados de Black & Decker o por otras organizaciones de mantenimiento calificadas, y siempre deben usarse piezas de repuesto idénticas.

⚠️ PELIGRO: ADVERTENCIAS ADICIONALES PARA PODADORAS

• SIEMPRE agarre firmemente el mango con ambas manos cuando opere la podadora.
• NUNCA use audífonos de radio o música mientras opere la podadora.
• SUJETE el cabello largo.
• NUNCA intente realizar un ajuste de la altura de las ruedas con el motor en funcionamiento o con la llave de seguridad colocada en su alojamiento.
• SI LA PODADORA se para, suelte la palanca del interruptor para apagar la unidad, espere hasta que la hoja se detenga y retire la llave de seguridad y el paquete de baterías antes de tratar de desobstruir el conducto o retirar algún elemento bajo la plataforma.
• MANTENGA LAS MANOS y los pies lejos del área de corte.
• MANTENGA LAS HOJAS afiladas. Siempre use guantes de protección cuando manipule la hoja de la podadora.
• SI UTILIZA un recolector de césped, verifique frecuentemente si presenta desgaste o deterioro. Si está excesivamente gastado, reemplácelo con una nueva bolsa para su seguridad.

• SEA EXTREMADAMENTE CUIDADOSO al retroceder o tirar de la podadora hacia usted.
  ADVERTENCIA: Parte del polvo generado por este producto contiene producto químicos reconocidos por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos. Algunos ejemplos de estos productos químicos son:

• compuestos en fertilizantes

• compuestos en insecticidas, herbicidas y pesticidas
• arsénico y cromo de madera con tratamiento químico

Para reducir su exposición a estos productos químicos, use equipo de seguridad aprobado, como máscaras para polvo que están diseñadas especialmente para filtrar las partículas microscópicas.

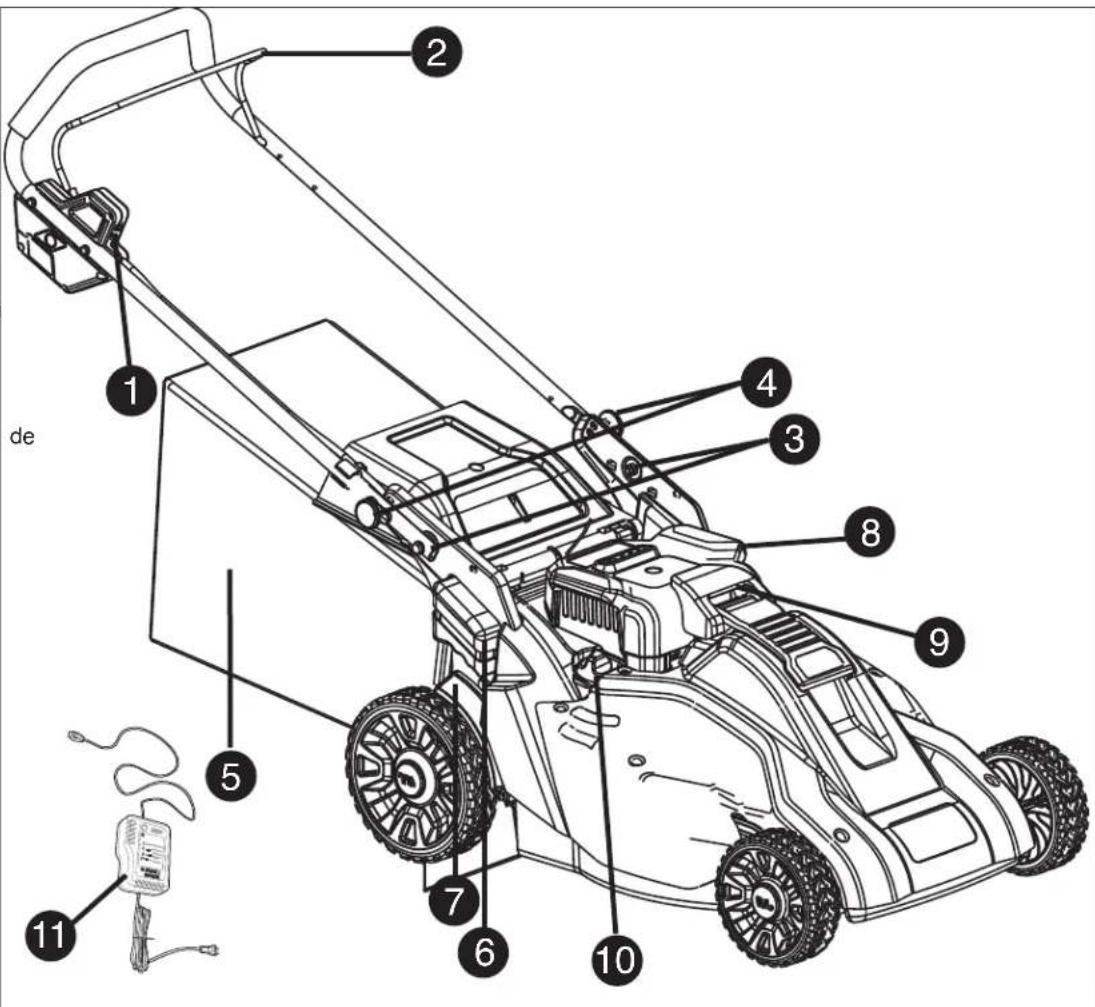

DESCRIPCIÓN DE LAS FUNCIONES - CM1936ZF2

1.) Llave de seguridad/puerto de carga
2.) Asidero de seguridad (palanca del interruptor)
3.) Pernos de ajuste del mango
4.) Perillas de almacenamiento en el mango
5.) Bolsa recolectora de césped
6.) Liberador de ajuste de altura corte
7.) Indicador de altura de corte
8.) Batería desmontable
9.) Seguro de la batería
10) Perilla de operación según requerimiento
11.) Cargador

de 1 2 3 4 5 6 7 8 9 10 11

PREPARACIÓN

CONSULTE LOS DIAGRAMAS (A, B, C...) Y LOS NÚMEROS DE LOS ÍTEMES (1, 2, 3...) SEGÚN LA INDICACIÓN INCLUIDA EN EL MANUAL. POR EJEMPLO, POR EJEMPLO, LA INDICACIÓN A-1 REFIERE AL ÍTEM 1 DE LA FIGURA A.

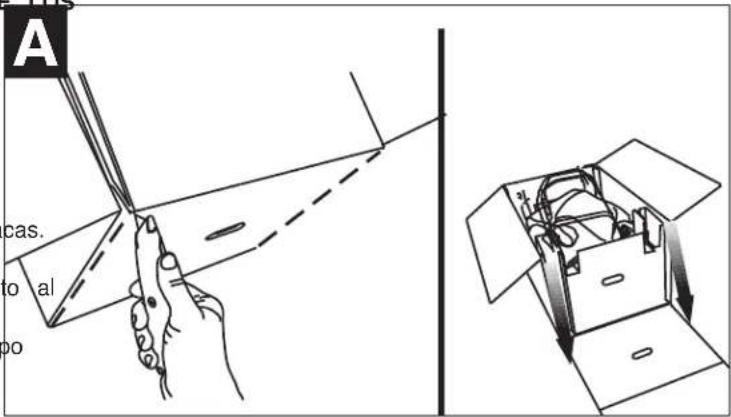

DESEMBALAJE: (FIGURAS A, A1, A2)

PRECAUCIÓN: Punto de pellizco. Para evitar sufrir pellizcos, mantenga los dedos alejados del área entre el mango y las placas.

PASO 1: Corte cuidadosamente los lados de la caja en el extremo opuesto al mango y doble la aleta hacia abajo como se muestra.

ADVERTENCIA: Hoja filosa. Mantenga las partes del cuerpo alejadas de la hoja.

PASO 2:

Cuando el extremo cortado de la caja esté abierto, retire el elemento de relleno de cartón, el cargador, la bolsa para accesorios y la bolsa para césped, y empuje la podadora fuera de la caja abierta.

ENSAMBLAJE

Herramientas que se requieren para el ensamblaje que no están provistos:

Llave ajustable o de 13 mm (1/2 pulgada).

A cas. to al oo

B Morte de sa para

ENSAMBLAJE DEL MANGO (FIGURA C)

1. Ubique el mango de manera que los orificios de éste queden alineados con los orificios de la placa lateral de la plataforma. Las perillas de ajuste rápido del mango C-2 quedarán alineadas con los orificios superiores de la placa lateral de la plataforma.
2. Inserte los pernos de fijación del mango C-1 a través de los orificios del mismo y enrósquelos en la placa lateral de la plataforma. ajustarlos, repita el procedimiento para el lado opuesto.
3. Ajuste firmemente los pernos de fijación del mango C-1 utilizando llave ajustable o de 13 mm (1/2 pulgada). Asegúrese de que cada perno se ajuste hasta que su reborde toque fondo en la placa.
4. Para establecer la altura deseada del mango consulte el ajuste del mango. No empuje ni utilice la podadora a menos que el mango debidamente sujeto y asegurado a ésta.

Las perillas de ajuste rápido del mango C-2 tendrán el aspecto muestra en la Figura C cuando estén completamente insertas en las placas.

PRECAUCIÓN: Punto de pellizco. Para evitar sufrir pellizcos, mantenga los dedos alejados del área entre el mango y las placas al levantarlo o aiustarlo.

C Las on los Antes de ando la cada a. e del ingo esté que de as al 1 2 1

AJUSTE DEL MANGO (FIGURA D)

1. Retire la llave de seguridad.
2. Mientras sostiene el mango con una mano, tire hacia afuera y de las perillas de ajuste rápido del mango de la podadora D-1 y gícola un cuarto de vuelta para soltar la clavija del orificio de la placa metálica. La perilla de ajuste rápido del mango D-1 permanecerá retraída en esta posición. Repita el procedimiento para la perilla del lado opuesto. En este momento el mango puede moverse libremente a otra altura.
3. Mueva el mango a la altura deseada. Los usuarios de mayor estatura preferirán utilizar la posición del orificio superior, en tanto que los usuarios de menor estatura tal vez prefieran la posición del orificio inferior. Mientras sostiene el mango con una mano, tire hacia afuera una de las perillas de ajuste rápido del mango D-1 y gírela un cuarto de vuelta para volver a insertar la clavija en el orificio de la placa metálica. Repita el procedimiento para la otra perilla.
4. Sacuda suavemente el mango para asegurar que las clavijas del mango estén completamente insertas antes de utilizar la podadora. N empuje ni utilice la podadora a menos que el mango esté debidam sujeto y asegurado a ésta. Las perillas de ajuste rápido del mango D-1 tendrán el aspecto que se muestra en la Figura D cuando las clavijas de las perillas estén completamente insertas en las placas.

PRECAUCIÓN: Punto de pellizco. Para evitar sufrir pellizcos, mantenga los dedos alejados del área entre el mango y las placas al levantarlo o ajustarlo.

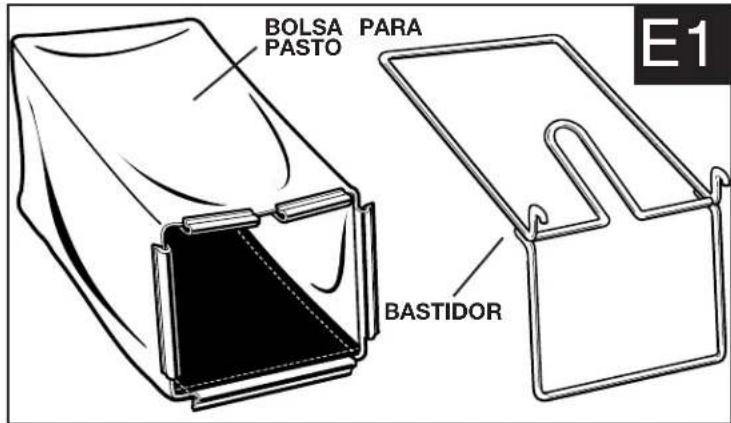

ENSAMBLADO DEL RECOLECTOR DE CÉSPED (FIGURAS E1, E2, E3, E4)

1. Antes de comenzar a ensamblar la bolsa recolectora de césped en el marco, verifique que ambos sean similares a la Figura E1.
2. Deslice la bolsa recolectora de césped sobre el marco como se muestra en la Figura E2.
3. Ensamble los sujetadores superiores en el marco como se muestra en la Figura E3, luego los dos sujetadores laterales y por último el sujetador inferior.
4. En la Figura E4, se muestra el recolector de césped totalmente armado.

BOLSA PARA PASTO BASTIDOR E1

NOTA: Es posible que ciertos tipos de césped o estados de cé requieran variar la altura de la plataforma de la podadora. Los maduros con frecuencia sufren daños graves cuando se los corta menos de 38 mm (1-1/2 pulgadas) y es preferible una altura de (1-1/2 pulgadas) a 50 mm (2 pulgadas) en jardines grandes.

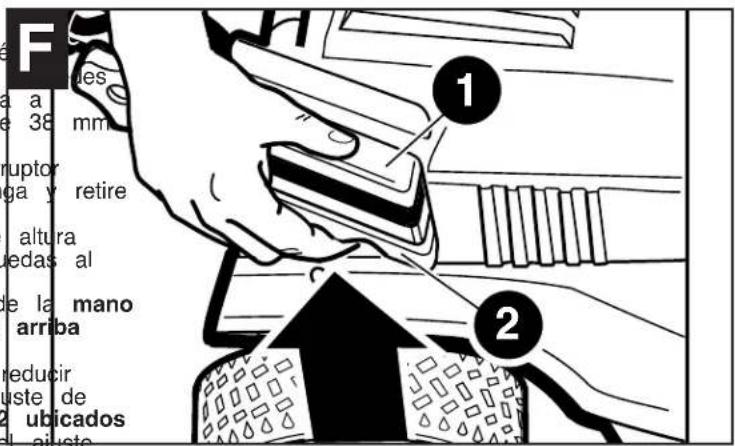

1. Antes de realizar cualquier ajuste, suelte la palanca del interrupto para apagar la podadora, espere hasta que la hoja se detenga y la llave de seguridad.
2. La podadora Black & Decker posee el sistema de ajuste de altura mediante un simple toque. Este sistema ajustará las cuatro ruedas al mismo tiempo.

3. Para elevar o reducir la altura de corte, coloque la palma de la mano sobre el apoyamanos F-1 y, con los dedos, comprima hacia arriba la empuñadura F-2 y manténgala así.

4. Mientras mantiene la empuñadura levantada, puede elevar o reducir la altura de corte. La podadora posee siete posiciones de ajuste de altura de la hoja. Consulte la escala G-1 y el indicador G-2 ubicados en la parte delantera de la podadora. El indicador señalará el ajuste de la altura para el corte de césped. Este valor puede servirlo o referencia para la próxima vez que desee cortar el césped a suisma altura. Una vez que establezca la altura que desee en la podadora, secenga la posición colocando la mano izquierda sobre el mango derecho inferior y con la mano derecha suelte la empuñadura para trabar la posición de ajuste de altura elegida. Nota: Para asegurarse de que la plataforma esté bloqueada firmemente en una de las siete posiciones, presione hacia abajo el apoyamanos después de soltar la empuñadura.

BATERÍA

ATENCIÓN: UTILICE ÚNICAMENTE BATERÍAS DE REPUESTO BLACK & DECKER APROBADAS, COMUNIQUESE CON SU CENTRO DE MANTENIMIENTO LOCAL O LLAME AL 1-800-544-6986.

La batería tiene un sistema de plomo-ácido sellado de 36 voltios. No hay líquido en el interior de la batería y por ello la podadora/batería se puede guardar en cualquier posición sin riesgo de fugas.

SE RECOMIENDA RECARGAR LA BATERÍA DESPUÉS DEL USO PARA PROLONGAR SU VIDA ÚTIL. LA CARGA FRECUENTE LA BATERÍA Y, DE ESTA MANERA, USTED SE ASEGURA QUE ESTÉ TOTALMENTE CARGADA PARA LA PRÓXIMA VEZ QU UTILIZAR LA PODADORA. SI GUARDA LA BATERÍA SIN CARGARLA COMPLETAMENTE SE ACORTARÁ SU VIDA ÚTIL. CONS SECCIÓN DE ALMACENAMIENTO FUERA DE TEMPORADA.

- Cuando la batería no se utiliza, se debe guardar en el modo de carga constante para obtener un rendimiento óptimo.

• La batería debe cargarse en la orientación adecuada.
• Es preferible cargar la batería en un lugar frío y seco.
• No es necesario descargar por completo la batería antes de recargarla.

- Es probable que para una batería nueva recientemente adquirida, se necesiten 2 a 3 ciclos de carga inicial para alcanzar la capacidad máxima de tiempo de funcionamiento.

- Una batería completamente cargada se puede guardar en forma segura hasta a -40 °C (-40 °F).

- La batería no necesita mantenimiento.

- La batería debe utilizarse sólo en la podadora CM1936ZF2 y utilizarse para ningún otro propósito.

• La CM1936ZFC puede utilizar la batería RB3610 o la RB3612 3675. La batería no debe utilizarse para ningún otro fin.

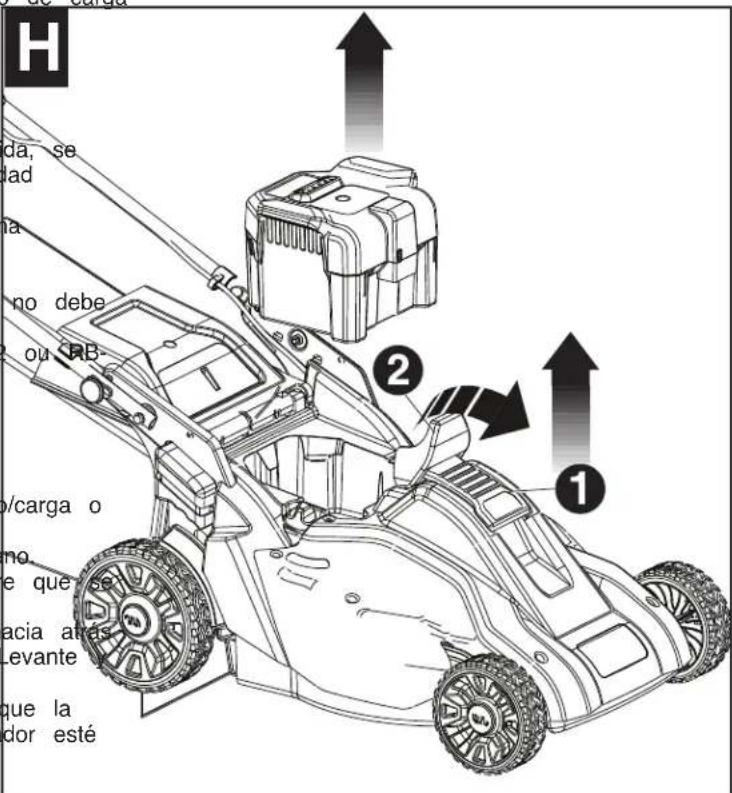

RETIRO DE LA BATERÍA DE LA PODADORA: FIGURA H

La batería se puede retirar de la podadora para almacenamiento/carga o dejarse en la podadora para cargarla.

Antes de retirar la batería, coloque la podadora sobre suelo plano. Suelte la palanca del interruptor para apagar la podadora, espere que detenga la hoja y retire la llave de seguridad.

Para retirar la batería, levante la palanca H-1 y luego gírela hacia al alejándola del paquete de baterías para soltar el seguro H-2. Levante retire el paquete de baterías.

Antes de la instalación del paquete de baterías, asegúrese de que la podadora esté libre de residuos y de que el enchufe del cargador esté desconectado del paquete de baterías.

F des a a e 38 mm ruptor ga y retire altura edas al de la mano arriba educir uste de 2 ubicados el ajuste

G isma sechenga cho abar la e que la siciones, 1 2 TO INTRO s. No hay se puede

da, se lad na no debe ou RB- ② ① o/carga o no, e que se acia aras levante que la dor esté

NORMAS DE SEGURIDAD DEL CARGADOR

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1. CONSERVE ESTAS INSTRUCCIONES: Este manual contiene instrucciones de seguridad y operación importantes para el cargador de baterías modelo FC3600.
2. Antes de utilizar el cargador de baterías, lea todas las instrucciones y marcas preventivas en el cargador de baterías, en la batería y en el producto que utiliziza la batería.
3. △PRECAUCION: Para reducir el riesgo de lesiones, cargue únicamente baterías Black & Decker recargables del tipo de plc sellado de 36 voltios para podadoras. Es posible que otros tipos de baterías estallen y provoquen lesiones personales y daños.
4. Enchufe el cargador directamente en un tomacorriente MANRATE EL CABLE. Nunca transporte el cargador sosteniéndolo por el No tire del cable del cargador para desconectarlo del tomacorriente, de la podadora o de la batería.
5. Ponga el cargador sobre una superficie sólida y asegúrese de que los orificios de ventilación no estén bloqueados.
6. ADVERTENCIA: Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales no intente utilizar este cargador con ningún otro producto. De la misma manera, no intente cargar la batería con ningún otro cargador.
7. No realice el mantenimiento de la podadora si está instalado el cargador, la llave de seguridad o el paquete de baterías.
8. No haga funcionar un cargador dañado. Reemplace de inmediato los cables dañados o el cargador en un centro de mantenimiento Black & Decker autorizado.
9. Siempre realice la carga de la podadora en un área seca a resguardo del clima. No exponga la podadora, la batería o el cargador a la lluvia. No realice la carga en lugares húmedos. No cargue la batería cuando la temperatura sea superior a 40 °C (104 °F) o inferior a 5 °C (41 °F). Retire la batería y cárguela bajo techo si se encuentra por encima o por debajo de estas temperaturas. Cargue la batería en una ubicación bien ventilada.
10. Mantenga la podadora, la batería y el cargador lejos del agua, fuentes de calor (como radiadores, calefactores, estufas, etc.), llamas o productos químicos. Preste atención para no dañar el cable del cargador, manténgalo lejos de bordes filosos.
11. Antes de reinstalar la batería en la podadora, desconecte el enchufe del cargador de la batería, de lo contrario pueden producirse daños.

ADVERTENCIA: RIESGO DE INCENDIO

SIEMPRE DESCONECTE EL CARGADOR DE LA FUENTE DE ENERGÍA (TOMACORRIENTE DE PARED) ANTES DE RETIRAR E CONECTOR DEL CARGADOR. EN DETERMINADAS CONDICIONES.

CUANDO EL CARGADOR ESTÁ CONECTADO A LA FUENTE DE ENERGÍA, EL CONECTOR AL DESCUBIERTO PUEDE SUFRIR U CORTOCIRCUITO ANTE LA PRESENCIA DE UN MATERIAL EXT Y PROVOCAR UN INCENDIO. SE DEBEN MANTENER LEJOS D CONECTOR LOS MATERIALES EXTRAÑOS DE NATURALEZA CONDUCTORA, COMO LA LANA DE ACERO, EL PAPEL DE ALUMINIO O CUALQUIER ACUMULACIÓN DE PARTICULAS METÁLICAS. SIEMPRE DESENCHUFE EL CARGADOR ANTES D INTENTAR LIMPIARLO.

PROCEDIMIENTO DE CARGA: FIGURA I, J, K

1. Para cargar la podadora, primero quítele la batería.
2. Alinee el enchufe del cargador I-1 con la flecha en la parte superior e insértelo en el receptáculo I-2 del paquete de baterías (de terminal azul a terminal azul, de terminal blanco a terminal blanco). El cor cargador puede enchufarse en la batería únicamente de una
3. Existen dos opciones de velocidad de carga para cargar la cargador cambiará a la predeterminada velocidad de carga "no regular.

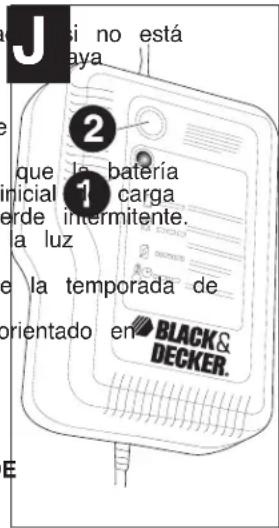

VELOCIDAD DE CARGA NORMAL: Cuando está en este modo, la luz roja J-1 del cargador debe encenderse para indicar que hay energía y que la batería se está cargando. Verifique la luz roja en el carga encendida verifique que la alineación del conector del cargador sea la adecuada (paso 2). Cuando completado la carga, la luz roja debe apagarse y la luz verde J-1 se encenderá (la carga de una podadora completamente descargada demora aproximadamente 12 horas).

VELOCIDAD DE CARGA RÁPIDA: NOTA: El modo de carga rápida se enciende únicamente si se oprime el botón de carga rápida J-2. Utilice este modo únicamente cuando sea necesario para mejorar la finalización de la tarea. Cuando está en este modo, la luz roja J-1 se encenderá y apagará intermitentemente para indicar se está cargando a una velocidad más rápida. Después de aproximadamente 30 minutos, el ciclo ir rápida se finaliza y alrededor del 80% de la carga completa está disponible. La luz cambiará a ve Después de aproximadamente 3 horas de carga rápida, la batería estará completamente cargada y cambiará a verde constante para indicar un modo de mantenimiento.

1. Se recomienda dejar la batería en carga constante (entre usos) para un rendimiento óptimo durante corte del césped.
2. El cargador suministrado con este producto debe enchufarse de manera que quede correctamente o posición de montaje vertical o en el piso.

OPERACIÓN

CONOZCA LA PODADORA

ANTES DE OPERAR LA PODADORA, LEA ESTE MANUAL DE INSTRUCCIONES Y LAS NORMAS DE SEGURIDAD. Consulte “Descripción de las funciones” para familiarizarse con la ubicación de los diversos controles y ajustes. Conserve este manual para futuras consultas.

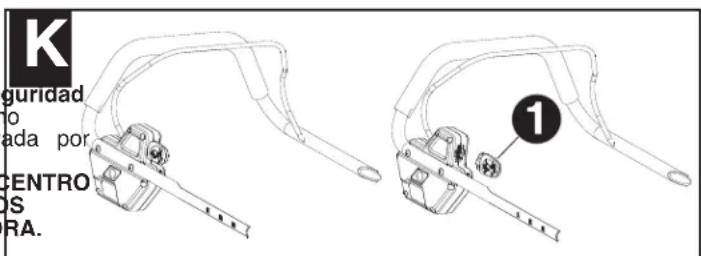

LLAVE DE SEGURIDAD

⚠ PELIGRO: HOJA MÓVIL FILOSA.

En el diseño de la podadora, se ha incorporado una llave de seguridad. K-1 extraíble para evitar arranques accidentales e impedir el uso no autorizado de la podadora inalámbrica. La podadora queda desactivada por completo cuando se quita la llave de seguridad.

NOTA: LA LLAVE DE SEGURIDAD TIENE UN ORIFICIO EN EL CENTRO PARA COLGARLA DE UN CLAVO, LEJOS DEL ALCANCE DE LOS NIÑOS. NO AMARRE LA LLAVE DE SEGURIDAD A LA PODADORA.

⚠️ PELIGRO: LAS HOJAS GIRATORIAS PUEDEN PROVOCAR

LESIONES GRAVES. PARA EVITAR LESIONES GRAVES, RETIRE LA LLAVE DE SEGURIDAD CUANDO DEJE LA PODADORA SUPERVISION O CUANDO LA CARGUE, LIMPIE, MANTENGA, TRANSPORTE, LEVANTE O GUARDE.

① ② ① nector del forma. batería. formal" o

J no está aya 2 que la batería nicial carga de intermitente. la luz e la temporada de orientado en BLACK & DECKER.

K guridad o ada por CENTRO S RA.

PARA ENCENDER LA PODADORA

Inserte la llave de seguridad I-1 en el alojamiento del interrupto que se asiente por completo en el interior del alojamiento. La p ahora está lista para usar y se puede arrancar accionando la p interruptor L-2.

⚠ PELIGRO: HOJA MÓVIL FILOSA. NUNCA INTENTE ANULAR LA OPERACIÓN DE ESTE INTERRUPTOR Y DEL SISTEMA DE LA LLAVE DE SEGURIDAD YA QUE PUEDEN PRODUCIRSE LESIONES GRAVES.

INTERRUPTOR DE ENCENDIDO/APAGADO (PALANCA DEL INTERRUPTOR): FIGURA L

La podadora tiene un sistema especial de interruptor de encendi-do/apagado. Para operar el sistema, primero presione el botón L-1 en el costado del alojamiento del interruptor, luego tire de la palanca del interruptor (palanca del interruptor) L-2 hasta la barra del L-3. Para apagar la podadora, simplemente suelte la palanca del tor.

Una vez que la palanca del interruptor haya vuelto a su posición original, se activará el "mecanismo de freno automático". El motor se frena eléctricamente y la hoja de la podadora deja de girar en 3 segundos o menos.

L a balanca del LA LLAVE AVES. ① mango interrup- ② ③

SOBRECARGA DE LA PODADORA

Para evitar daños debido a condiciones de sobrecarga, no intente eliminar demasiado césped de una vez. Reduzca el ritmo de corte o eleve la altura del mismo.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC.

Las podadoras Black & Decker cumplen con las normas de segu Instituto Nacional de Normalización Estadounidense (American Natic Standards Institute, ANSI) y de la Comisión de Seguridad de Pro Consumo (Consumer Product Safety Commission, CPSC) de EE. UU. La hoja gira cuando el motor está en funcionamiento

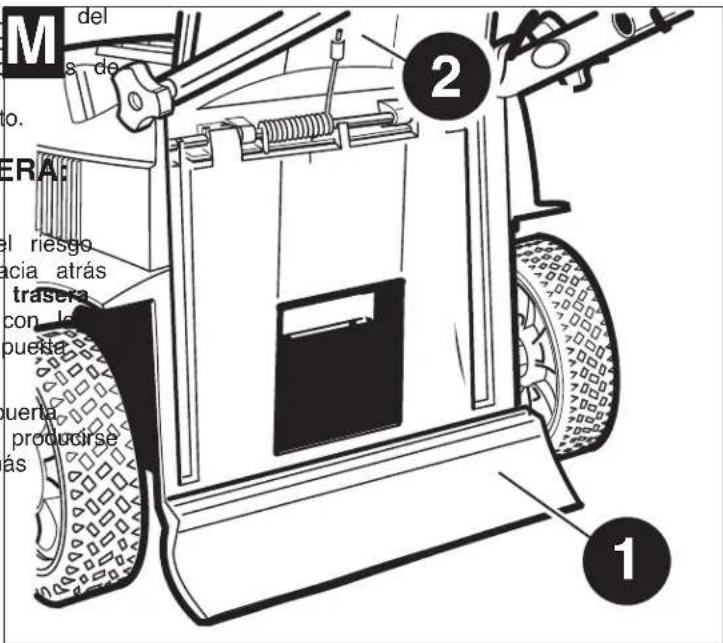

PROTECTOR DE SEGURIDAD Y PUERTA TRASERA FIGURA M

Este protector de seguridad M-1 está diseñado para minimizar e de que la hoja de la podadora lance piedras u otros objetos ha desde debajo de la plataforma. El protector, junto con la puerta M-2, minimizan la posibilidad de contacto accidental de los pies hoja. NO opere la podadora sin el protector de seguridad y la trasera en su lugar.

PELIGRO: Hoja móvil filosa. No opere la podadora si la puerta, trasera no está cerrada bajo tensión de resorte, ya que podrían producirse lesiones graves. Lleve la podadora al centro de mantenimiento más cercano para reparación.

INSTALACIÓN DEL RECOLECTOR DE CÉSPED (FIGURAS N Y O)

1. Suelte el mango de suspensión para apagar la podadora, esp que la hoja se detenga y retire la llave de seguridad.
2. Extendiendo el brazo entre los mangos de la podadora, levar puerta de descarga trasera N-1 a la posición vertical y sosténgala así. Asegúrese de haber retirado la pieza para mantillo N-3.

3. Tome el recolector de césped N-2 por el mango N-3 y ubíquelo entre los mangos de la podadora como se muestra.

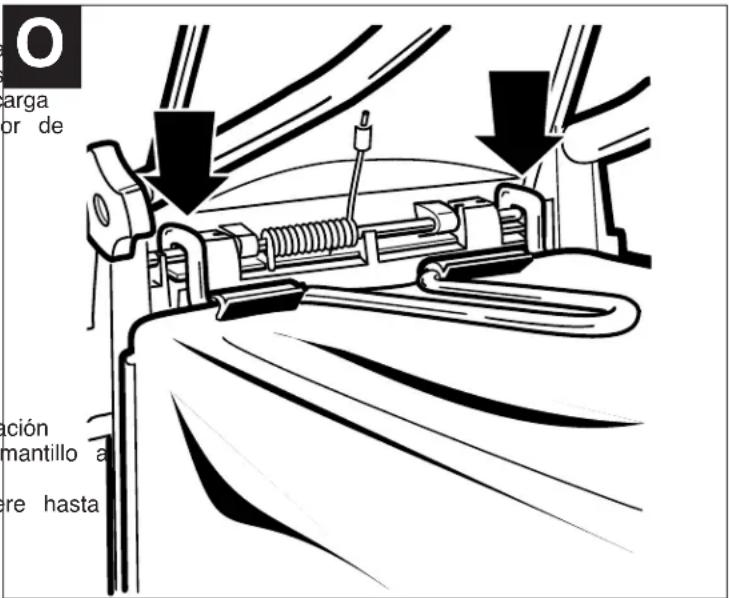

4. Coloque los ganchos para colgar el recolector de césped N-4 sobre la podadora como se muestra en la Figura O. Suelte la puerta de descarga trasera.

M del s de o. ERA: el riesgo acia atrás trasera con le puesta uerta producirse ás 1 2

N sta ngala quelo 1 2 3 4 5 6 4 sobre ta de

⚠ PELIGRO: Hoja móvil filosa. Nunca haga funcionar la poda menos que los ganchos para colgar del recolector de césped es debidamente asentados en la podadora y que la puerta de descarga trasera se apoye firmemente contra la parte superior del recolector de césped o podrían producirse graves lesiones.

O arga or de ación mantillo a ere hasta

"OPERACIÓN SEGÚN REQUERIMIENTO"

La podadora puede estar equipada con la característica de operación según requerimiento que permite la conversión de formación de mantillo a recolección en bolsa o descarga con sólo girar una perilla. Suelte el mango de suspensión para apagar la podadora y espere hasta que la hoja se detenga por completo. Luego, retire la llave de seguridad.

Modo de descarga:

1. Retire el recoñector de césped.
2. Asegúrese de que la puerta de descarga trasera se apoye firmemente contra plataforma.
3. Oprima y haga girar la perilla de operación según requerimiento de manera alineada con la palabra "DISCHARGE" (Descarga) P-1 (consulte la Figura P). En este momento, la podadora está en modo de descarga trasera. El césped depositará por debajo de la salida de la puerta cerrada sobre el césped.

Modo de recolección en bolsa:

1. Instale el recolector de césped.
2. Asegúrese de que la puerta de descarga trasera se apoye firmemente contra superior del recolector de césped.
3. Oprima y haga girar la perilla de operación según requerimiento de manera alineada con la palabra "BAG" (Bolsa) P-1 (consulte la Figura P).

En este momento, la podadora está en modo de recolección en bolsa.

Nota: Para cambiar al modo de descarga trasera en este punto, simplemente retire el recolector de césped.

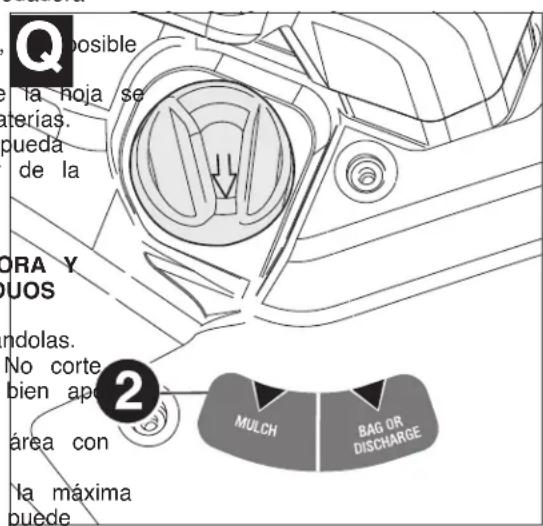

Modo de formación de mantillo:

1. Para convertir al modo de formación de mantillo, oprima y haga girar la perilla de operación según requerimiento de manera que esté alineada con la palabra "MULCH" (Formación de mantillo) Q-2 (consulte la Figura Q). En este momento, la podadora está en modo de formación de mantillo.

Nota: Si se vuelve difícil hacer girar la perilla de operación según requerimiento, que sea necesario despejar el conducto de la plataforma.

1. Suelte el mango de suspensión para apagar la podadora y espere hasta que la ha detenga por completo. Luego, retire la llave de seguridad y el paquete de baterías.
2. Mantenga abierta la puerta de descarga trasera y despeje todo residuo que pueda encontrarse en el conducto de la plataforma. Despeje además la parte inferior de la plataforma según se requiera.

CONSEJOS PARA EL CORTE DE CÉSPED

NOTA: SIEMPRE INSPECCIONE EL ÁREA DONDE VA A UTILIZAR LA PODADORA Y RETIRE TODAS LAS PIEDRAS, PALOS, ALAMBRES, HUESOS Y OTROS RESIDUOS QUE PODRÍAN SER LANZADOS POR LA HOJA EN ROTACIÓN.

1. En las pendientes corte el césped transversalmente, nunca subiéndolas y bajándolas. Sea extremadamente cuidadoso cuando cambie de dirección sobre pendientes. No cortel césped en pendientes demasiado pronunciadas. Siempre mantenga los pies bien apados.

2. Suelte la palanca del interruptor para apagar la podadora al cruzar cualquier área co grava (la hoja podría lanzar piedras).

3. Para cortar el césped en terreno escabrosos o con malezas altas, seleccione la máx altura de corte. Si intenta cortar demasiada cantidad de césped de una vez, puede causar que se sobrecargue el motor y que se detenga. Consulte la guía de solución

4. Si se utiliza un recolector de césped durante la estación de crecimiento rápido, es posible que el césped tienda a obstruirse en la abertura de descarga. Suelte la palanca del interruptor para apagar la podadora y retire la llave de seguridad. Retire el recolector y sacúdalo para que el césped caiga hacia el extremo posterior de la bolsa. Además, limpie el césped o los residuos que se hayan compactado alrededor de la abertura de descarga. Vuelva a colocar el recolector de césped.

5. Si la podadora comienza a vibrar en forma anormal, suelte la palanca del interruptor para apagarla y retire la llave de seguridad. Verifique de inmediato para encontrar la causa. La vibración indica un problema. No opere la podadora hasta que no se haya realizado una verificación de mantenimiento. Consulte la guía de solución de problemas en el manual.

6. SIEMPRE SUELTE LA PALANCA DEL INTERRUPTOR PARA APAGAR LA PODADORA Y RETIRE LA LLAVE DE SEGURIDAD CUANDO LA DEJE SIN SUPERVISIÓN AUNQUE SEA DURANTE UN PERÍODO BREVE.

P posté cortado se la parte que esté tire el illa de MULCH" odadora MULCH BAG OR DISCHARGE 1

Q posible e la noja se aterías. pueda de la ORA Y UOS ndolas. No corte bien apo area con la máxima puede 2 MULCH BAG OR DISCHARGE

solución de problemas.

LAS SIGUIENTES SUGERENCIAS LE AYUDARÁN A OBTENER UN TIEMPO DE FUNCIONAMIENTO ÓPTIMO DE LA PODADORA INALÁMBRICA:

1. Reduzca la velocidad en las áreas donde el césped esté demasiado alto o sea demasiado tupido.
2. Cuando utilice la pieza para hacer mantillo, no realice cortes de más de 38 mm (1-1/2 pulg.) de altura por vez.
3. Evite cortar el césped cuando está mojado porque ha llovido o ha caído rocío.
4. Corte el césped a menudo, especialmente durante los períodos de crecimiento rápido.

NOTA: SE RECOMIENDA QUE LA PODADORA SE RECARGUE DESPUÉS DEL USO PARA PROLONGAR LA VIDA ÚTIL DE LA CARGA FRECUENTE NO DAÑA LA BATERÍA Y, DE ESTA MANERA, USTED SE ASEGURA QUE ESTÉ TOTALMENTE CAR LA PRÓXIMA VEZ QUE DESEE UTILIZAR LA PODADORA. SI GUARDA LA BATERÍA SIN CARGARLA COMPLETAMENTE SE A SU VIDA ÚTIL.

CONSEJOS PARA EL CORTE DE CÉSPED PARA FORMAR MANTILLO

Black & Decker le envía la podadora con la pieza para mantillo instalada, si no está equipada con la operación según requerimiento. Durante la formación de mantillo, su nueva podadora está diseñada para reducir los recortes de césped a pedazos pequeños y distribuirlos de vuelta sobre el césped. En condiciones normales, el césped aplicado como mantillo se biodegradará con rapidez y proporcionará nutrientes al césped. Revise las siguientes recomendaciones para obtener un óptimo rendimiento de formación de mantillo.

1. Evite cortar el césped cuando está mojado porque ha llovido o ha caído rocío. El césped mojado puede formar aglomeraciones que interferirán con la acción del mantillo y reducirán el tiempo de funcionamiento. La mejor hora para cortar el césped es al final de la tarde porque está seco y el área recién cortada no quedará expuesta a la luz solar directa.
2. Para lograr el mejor rendimiento de la formación de mantillo, ajuste la altura de corte para eliminar alrededor de un tercio de la longitud de la brizna de césped, en forma ideal no más de 38,1 mm (1-1/2 pulgadas) a la vez. Si el césped está muy crecido, es posible que sea necesario aumentar la altura de corte para reducir el esfuerzo de empuje y evitar la sobrecarga del motor. Ralentice el ritmo de corte en condiciones de césped alto o grueso. Para una formación de mantillo extremadamente abundante, es recomendable hacer un primer corte utilizando un ajuste alto de la altura de corte y luego volver a cortar utilizando la altura de corte final. Otra opción es realizar cortes más angostos y llevarlos a cabo lentamente. SIEMPRE ASEGÚRESE DE QUE LA HOJA ESTÉ AFILADA.
3. Para obtener el mejor rendimiento, mantenga el alojamiento de la podadora libre de césped acumulado. Cada cierto tiempo, suelte la palanca del interruptor para apagar la podadora y espere hasta que se detenga la hoja por completo. Luego, retire la llave de seguridad y el paquete de baterías y voltee la podadora sobre su costado. Utilizando un objeto como un palo, limpie toda acumulación de césped en la zona de la hoja. Tenga cuidado con los bordes filosos de la hoja. Límpiela frecuentemente cuando corte césped primaveral húmedo y siempre después de cada uso.
4. Es posible que ciertos tipos de césped o estados del mismo requieran que se realice el mantillo por segunda vez para dispersar completamente el césped por el jardín. Si se corta por segunda vez, es recomendable cortar perpendicularmente (transversalmente) al primer patrón de corte. NO CAMBIE EL PATRÓN DE CORTE DE NINGUNA MANERA QUE LE OBLIGUE A CORTAR EL CÉSPED PENDIENTE.
5. Cambie su patrón de corte de una semana a otra. Esto ayudará a evitar el apelmazamiento del césped.

MANTENIMIENTO

IMPORTANTE: Para asegurar la SEGURIDAD y CONFIABILIDAD del producto, las reparaciones, el mantenimiento y el ajuste (incluida la inspección y reemplazo de los cepillos) deben realizarlos los centros de mantenimiento de BLACK & DECKER u otras organizaciones de mantenimiento calificadas, siempre utilizando piezas de repuesto de Black & Decker. Al realizar el mantenimiento utilice SÓLO PIEZAS DE REPUESTO IDÉNTICAS.

RETIRO E INSTALACIÓN DE LA HOJA: FIGURA R

1. SUELTE LA PALANCA DEL INTERRUPTOR PARA APAGAR LA PODADORA, ESPERE HASTA QUE LA HOJA SE DETENGA LLAVE DE SEGURIDAD Y EL PAQUETE DE BATERÍAS.
2. Corte un trozo de madera R-1 de 2 x 4 (aproximadamente 610 mm [2 pies] de largo) para evitar que la hoja gire al retirar la tuerca de brida.
3. Voltee la podadora sobre su costado. Use guantes y protección adecuada ojos. Tenga cuidado con los bordes filosos de la hoja. Coloque la madera la tuerca de brida R-3 con una llave de 19 mm (3/4 pulgada) R-2 como se muestra en la Figura R.

R 1 2 3

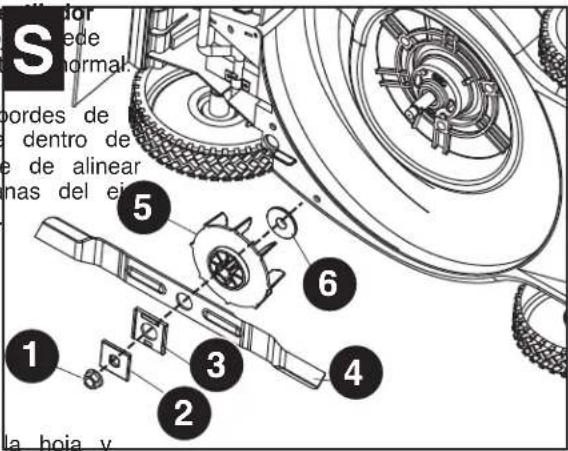

1. Retire el espaciador metálico cuadrado de la hoja S-2, el aislador plástico cuadrado de la hoja S-3 y la hoja S-4 como se muestra en la Figura S. Examine si el aislador de la hoja presenta daños y reemplácelo si es necesario.

2. Cuando vuelva a colocar una hoja afilada o nueva sobre el resalto del ve S-5, asegúrese de que el lado "GRASS SIDE" (lado del césped) de la hoja mirando hacia el suelo cuando la podadora se devuelva a su posición vert Después de instalar la hoja S-4, coloque el aislador plástico de la hoja S-3 sobre la hoja de modo que los rebordes elevados de un lado enganchen con los hoja. Luego, instale el espaciador de la hoja S-2 de modo que se asiente los rebordes elevados sobre el otro lado del aislador de la hoja. Asegúrese las partes planas del agujero del espaciador de la hoja con las partes pla girando en conjunto la hoja y el aislador de la hoja, según sea necesario.

S Sece normal. bordes de dentro de e de alinear nas del ei 1 2 3 4 5 6 la hoja y

1. Coloque la pieza de madera T-1 para evitar que la hoja gire como se muestra en la Figura T. Instale la tuerca de brida con la brida contra el espaciador de ajustela firmemente.

AFILADO DE LA HOJA

MANTENGA LA HOJA AFILADA PARA OBTENER EL MEJOR RENDIMIENTO DE PODADORA. UNA HOJA DESAFILADA NO PRODUCE UN CORTE LIMPIO DEL CÉSPED NI CORTES ADECUADOS PARA MANTILLO.

UTILICE PROTECCIÓN ADECUADA PARA LOS OJOS MIENTRAS RETIRA, AFILA INSTALA LA HOJA. VERIFIQUE QUE SE HAYA RETIRADO LA LLAVE DE SEGU Y EL PAQUETE DE BATERÍAS.

En circunstancias normales, generalmente es suficiente afilar la hoja dos veces du una temporada de corte del césped. La arena hace que la hoja se desafile rápi Si su césped tiene un suelo arenoso, es probable que se requiera un afilado m frecuente.

REEMPLACE DE INMEDIATO UNA HOJA DOBLADA O DAÑADA.

AL AFILAR LA HOJA:

1. Asegúrese de que la hoja se mantenga simétrica.
2. Afile la hoja según el ángulo de corte original.
3. Afile los bordes de corte en ambos extremos de la hoja, retirando la misma cantidad de material en ambos extremos.

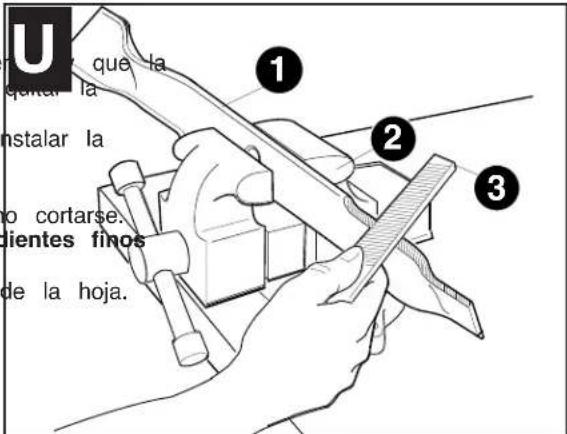

PARA AFILAR LA HOJA EN UNA PRENSA:

1. Asegúrese de soltar la palanca del interruptor, que la hoja se haya dete llave de seguridad y el paquete de baterías se hayan retirado antes de hoja.
2. Retire la hoja de la podadora. Consulte las instrucciones para retirar e hoja.
3. Asegure la hoja U-1 en una prensa U-2.
4. Use guantes y protección adecuada para los ojos, y tenga cuidado de
5. Lime cuidadosamente los bordes de corte de la hoja con una lima de U-3 o una piedra de afilar, manteniendo el borde de corte original.
6. Verifique la simetría de la hoja. Consulte las instrucciones para simetría
7. Vuelva a colocar la hoja en la podadora y ajustela firmemente.

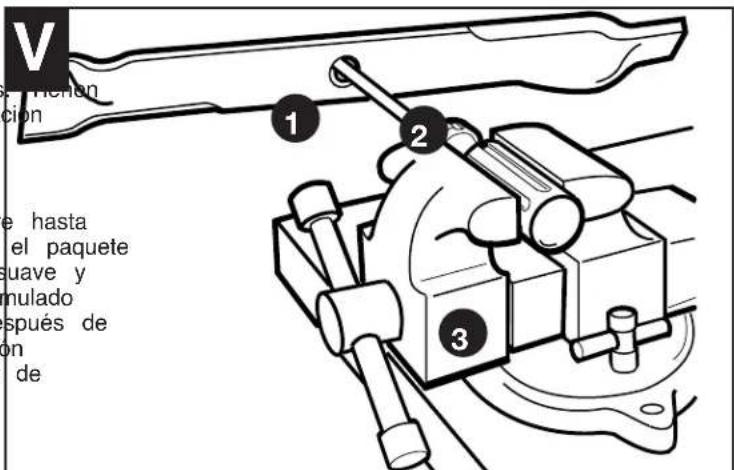

SIMETRÍA DE LA HOJA

Verifique la simetría de la hoja colocando el agujero central de la hoja

V-1 sobre un clavo o un destornillador de vástago redondo V-2, sujeto horizontal-

mente en una prensa V-3. Si alguno de los extremos de la hoja gira hacia abajo, lime ese extremo. La hoja tiene una simetría

adecuada cuando ninguno de los extremos baja.

LUBRICACIÓN

No se necesita ningún tipo de lubricación. No aceite las ruedas, tienen superficies plásticas en los rodamientos que no requieren lubricación alguna.

LIMPIEZA

Suelte el mango de suspensión para apagar la podadora, espere hasta que la hoja se detenga y luego retire la llave de seguridad y el paquete de baterías. Para limpiar la podadora, utilice únicamente jabón suave y un paño húmedo. Despeje todo recorte que pueda haberse acumulado por debajo de la plataforma y en el conducto de descarga. Después de varios usos, verifique el ajuste de todos los elementos de fijación expuestos. Asegúrese de que los terminales y el compartimiento de baterías de la podadora estén libres de residuos.

PREVENCIÓN DE LA CORROSIÓN

T DE LA EL FILA E SEGURIDAD s durante rápidamente. o mas 1

U que la quitar la instalar la no cortarse. cientes finos de la hoja.

V chel en cion 1 2 3 e hasta el paquete suave y mulado spués de on de

Los fertilizantes y otros productos químicos para el jardín contienen agentes que aceleran considerablemente la corrosión de los metales. Si corta el césped en áreas donde se han utilizado fertilizantes o productos químicos, se debe limpiar la podadora inmediatamente después del modo siguiente: (1) suelte la palanca del interruptor para apagar la podadora y retire la llave de seguridad y el paquete de baterías, (2) limpie todas las piezas expuestas con un paño húmed. OPRECAUCIÓN: NO VIERTA NI ROCÍE AGUA SOBRE LA PODADORA PARA LIMPIARLA guarde la herramienta sobre o junto a fertilizantes o productos químicos. Dicho almacenamiento puede provocar una rápida corrosión.

PELIGRO: Una hoja que gira puede provocar lesiones graves. Suelte la palanca del interruptor para apagar la podadora y retire la llave de seguridad antes de levantarla, transportarla o almacenarla. Guarde la unidad en un lugar seco. Nota: La podadora no será tan pesada si primero se retira el paquete de baterías. No utilice el seguro como un punto para levantar la podadora. No levante la podadora sujetándola por las asas de la batería.
ADVERTENCIA: La podadora no debe levantarse por el mango cuando esté en la posición de almacenamiento. Utilice las placas laterales metálicas y la plataforma como puntos de agarre.

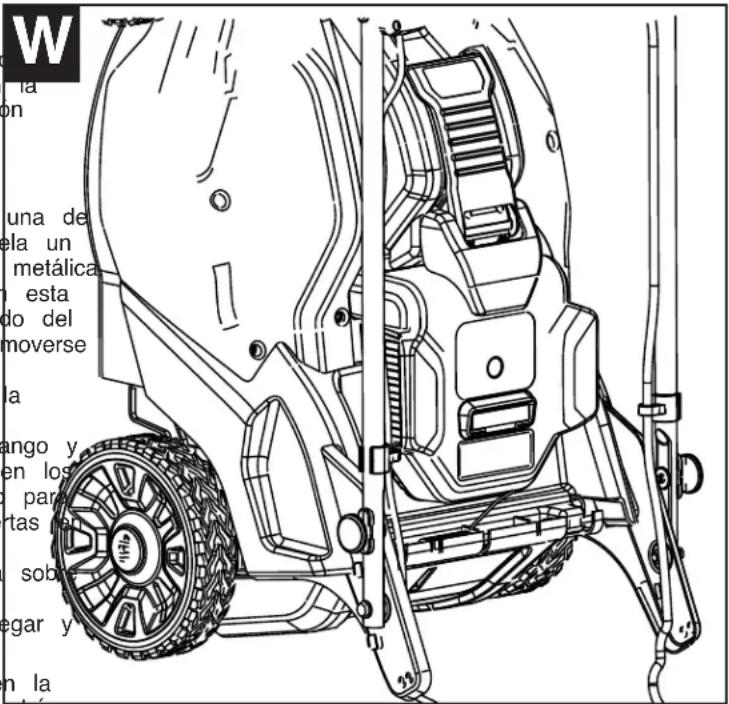

POSICIÓN DE ALMACENAMIENTO

Para un almacenamiento más compacto, la podadora puede guaran en posición vertical, con el mango plegado como se muestra en Figura W. La podadora también se puede cargar en esta posición vertical.

Ponga la podadora en una posición de almacenamiento cómoda:

1. Retire la llave de seguridad.

2. Mientras sostiene el mango con una mano, tire hacia afuera una del las perillas de ajuste rápido del mango de la podadora y gírela un cuarto de vuelta para soltar la clavija del orificio de la placa metálica La perilla de ajuste rápido del mango permanecerá retraída en esta posición. Repita el procedimiento para la perilla de ajuste rápido del mango del lado opuesto. En este momento el mango puede moverse libremente a otra altura.

3. Mueva el mango hacia adelante sobre la parte delantera de la podadora.

4. Tire hacia afuera una de las perillas de ajuste rápido del mango y gírela un cuarto de vuelta para volver a insertar las clavijas en los orificios de las placas metálicas. Sacuda suavemente el mango para asegurar que las clavijas del mango estén completamente insertas por las placas metálicas.

5. En este momento, la podadora puede hacerse girar de vuelta sobre sus ruedas traseras como se muestra en la Figura W.

6. Tenga cuidado de no pellizar el cable de alimentación al plegar y desplegar el mango.

PRECAUCIÓN: Si el mango no está en la posición bloqueada en la posición de almacenamiento vertical, el mango puede caer hacia atrás y provocar lesiones o daños. Apoye el lado de la hoja contra una pared

W la on una de ela un metálica esta do del moverse la ango y en los par tas no sob egar y n la

⚠️ PRECAUCIÓN: Punto de pellizco. Para evitar sufrir pellizcos, mantenga los dedos alejados de la zona entre los mangos al bajar.

ALMACENAMIENTO FUERA DE TEMPORADA

1. Para asegurar un rendimiento óptimo en climas más cálidos, se recomienda mantener la batería en carga constante.

2. La podadora se puede guardar con el cargador desconectado si se cumplen todas las condiciones siguientes:

3. la batería está completamente cargada antes de guardarla. (Si no se guarda completamente cargada se acortará la vida útil de la batería).

4. la temperatura promedio del lugar de almacenamiento es inferior a 10 °C (50 °F).
5. el tiempo en almacenamiento es inferior a 6 meses.

MANTENIMIENTO E INSTALACIÓN DE LA BATERÍA

Cuando se requiere mantenimiento o reparación, se recomienda llevar la podadora a un centro de mantenimiento autorizado de Black & Decker. Cada vez que realice el mantenimiento o el reemplazo de las baterías, tenga en cuenta lo siguiente:

• Utilice sólo el mismo tipo y tamaño de batería provistos originalmente.
• No arroje las baterías al fuego. La celda puede explotar. Consulte la información de reciclado de baterías a continuación.
• No abra ni dañe las baterías. El electrolito liberado es corrosivo y puede provocar lesiones en los ojos o la piel. Puede ser tóxico si se ingiere.
• Tenga cuidado al manipular las baterías para no producir un cortocircuito de éstas con materiales conductores como anillos, pulseras y llaves. La batería o el conductor pueden sobrecalentarse y provocar quemaduras.

EL SELLO RBRC™ (RECICLADO DE BATERÍAS)

El sello RBRC™ (Corporación de reciclado de baterías recargables) que se encuentra sobre la batería (o paquete de baterías) de plomo-ácido indica que Black & Decker ya ha pagado los costos para reciclar la batería (o paquete de baterías) al final de su vida útil. En algunas zonas, es ilegal arrojar las baterías usadas de plomo-ácido en la basura o en el flujo municipal de desechos sólidos. El programa RBRC proporciona una alternativa de conciencia sobre el cuidado del medio ambiente.

La RBRC en cooperación con Black & Decker y otros usuarios de baterías, ha establecido programas en los Estados Unidos y Canadá para facilitar la recolección de baterías usadas de plomo-ácido. Ayude a proteger nuestro medio ambiente y a conservar los recursos naturales devolviendo la batería de plomo-ácido a un centro de mantenimiento autorizado de Black & Decker o al comerciante minorista local para que sean recicladas. También puede comunicarse con el centro de reciclado local para obtener informació donde dejar las baterías usadas o llame al 1-800-544-6986.

Accesorios

Los accesorios recomendados para uso con la podadora están disponibles en su distribuidor local o centro de mantenimiento autorizado. Si necesita

ADVERTENCIA: El uso de cualquier accesorio no recomendado para uso con esta herramienta puede resultar peligroso.

Nº de pieza 242501-05 BOLSA RECOLECTORA DE CÉSPED DE REPUESTO

MB-1200 HOJA DE REPUESTO

PAQUETE DE BATERÍAS RB-3610 O RB-3612 O RB-3675

CARGADOR RÁPIDO FC3600

A CONTINUACIÓN, LE BRINDAMOS ALGUNOS CONSEJOS ÚTILES PARA APROVECHAR AL MÁXIMO SU PODADORA INALÁM BLACK & DECKER... Y PARA QUE SU CÉSPED LUZCA HERMOSO

1. El primer corte debe realizarse en la primavera cuando el césped tiene alrededor de 63 a 76 mm (2-1/2 a 3 pulgadas) de alto. De lo contrario, si se corta el césped demasiado temprano, se limitan los sistemas radiculares que se autorenuevan en cada primavera. El césped nuevo debe cortarse cuando alcance alrededor de 63 mm (2-1/2 pulgadas) de alto.
2. No corte el césped de una altura excesiva de una sola vez... la pauta a seguir es no cortar nunca más de 1/3 de la altura de la hoja durante cada sesión de corte. El corte de césped demasiado corto afecta a las hojas demasiado sensibles, produciendo un sistema radicular poco profundo, lo que hace más difícil que el césped alcance el agua en el suelo.
3. Los especialistas en césped indican que el corte excesivamente corto es la causa de muchas de las dificultades que se observan en el crecimiento de céspedes. La profundidad y la fortaleza de las raíces tienen una relación directamente proporcional al crecimiento. Los céspedes maduros con frecuencia sufren daños graves cuando se los corta a menos de 38 mm (1-1/2 pulgadas) y es preferable una altura de 38 mm (1-1/2 pulgadas) a 50 mm (2 pulgadas) en jardines grandes.
4. Corte el césped cuando está seco para evitar la compactación del césped húmedo. Si puede elegir, la última hora de la tarde es la hora ideal para cortar el césped, no sólo porque el pasto está seco sino porque además el área recientemente cortada no queda expuesta a la intensa luz solar.
5. Para lograr un corte limpio, mantenga la hoja de corte afilada. Esto optimiza el rendimiento de la podadora y realiza el aspecto de su césped. Una hoja sin filo destroza y lastima las puntas del césped. Esto perjudica el crecimiento saludable del césped e incrementa la sensibilidad a enfermedades del mismo. Si se lastiman las puntas esto provoca un color pardusco que da al césped un aspecto poco saludable. Una hoja sin filo también puede arrancar los nuevos brotes.
6. Trate de cortar el césped siempre a la misma altura de corte (corte uniforme). Si bien hay momentos en que debe variar la altura de corte debido al cambio de estaciones, también, respetar una altura de corte uniforme, produce un césped más sano, de mejor aspecto y con menor cantidad de malezas. Corte el césped más frecuentemente durante los períodos de crecimiento rápido. El corte frecuente garantiza que la porción inferior, menos atractiva del césped no sea visible.
7. Si su césped ha crecido a una altura excesiva (por ejemplo, las vacaciones pueden ocasionar la interrupción de su programa de cortes), realice el corte con una altura una o dos posiciones más altas que la posición habitual. Una segunda pasada con una altura de corte "normal" unos días más tarde será suficiente para volver al programa de corte habitual. El cambio de la altura de corte es sumamente sencillo gracias al sistema Black & Decker de ajuste de altura de ruedas de un solo toque, este sistema permite ajustar las cuatro ruedas de una sola vez.
8. Durante la primavera y el otoño, (o después de una interrupción del programa de cortes), el césped estará más largo y más tupido. Si percibe que el motor reduce su velocidad continuamente durante la sesión de corte, intente ajustar las ruedas a una altura mayor de corte. Sobrecargar el motor de manera excesiva, puede resultar en cortes disparejos y una descarga más rápida de la batería.
9. Tres buenas ideas para realizar el aspecto del césped: Varíe la dirección de corte con frecuencia, corte en dirección horizontal en las laderas (esto es también una buena práctica de seguridad) y no se olvide de solapar el recorrido de corte en cada pasada.
10. Siempre corte el césped para que los recortes se descarguen sobre el terreno cortado. Esto hará que el césped mantenga un aspecto fresco al evitarse la acumulación de "césped cortado" que con el tiempo se volverá marrón y dará un aspecto desagradable. Este método también conserva la carga de la batería y le permite obtener el máximo de su podadora eléctrica inalámbrica Black & Decker.
11. Durante las estaciones de primavera y otoño, cuando el césped está más alto y más tupido, puede utilizar la podadora sin necesidad de recargar completamente la batería (es decir, cuando la luz verde indicadora de carga está encendida). Esto le permitirá realizar tareas breves de corte, pero no recomendamos que lo haga con frecuencia. La batería y la podadora tienen mejor rendimiento con carga completa.

Información de mantenimiento

Todos los Centros de mantenimiento de Black & Decker cuentan con personal altamente capacitado dispuesto a brindar a todos los clientes un servicio eficiente y confiable en la reparación de herramientas eléctricas. Si necesita consejo técnico, reparaciones o piezas de repuesto originales de fábrica, póngase en contacto con el centro de mantenimiento de Black & Decker más cercano a su domicilio. Para ubicar su centro de servicio local, consulte la sección “Herramientas eléctricas” (Tools-Electric) de las páginas amarillas, llame al 1-800-544-6986 o visite nuestro sitio www.blackanddecker.com.

GARANTÍAS

Garantía completa de dos años para uso en el hogar

Black & Decker (Estados Unidos) Inc. ofrece una garantía de dos años por cualquier defecto del material o de fabricación de este producto. El

GUÍA DE SOLUCIÓN DE PROBLEMAS

PROBLEMA SOLUCIÓN

1. La podadora no funciona al activar la A. Verifique para asegurarse de que la llave de seguridad ha sido instalada palanca de seguridad. y está completamente asentada, y que el botón del alojamiento del interruptor esté completamente oprimido.B. Suelte la palanca del interruptor para apagar la podadora. Retire la seguridad y el paquete de baterías, volte la podadora y verifique q hoja pueda girar libremente.C. Verifique que la cavidad de la batería esté libre de residuos y cormente conectada.D. ¿Se ha cargado la batería por completo? Enchufe el cargador y es hasta que se encienda la luz verde.
2. El motor se detiene mientras está cortando el césped.	A. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad y el paquete de baterías. Voltee la podadora y verifique q hoja pueda girar libremente.B. Eleve la altura de corte de las ruedas a la posición más alta y e podadora.C. Verifique que la cavidad de la batería esté libre de residuos y correctamente conectada.D. ¿Se ha cargado la batería por completo? Enchufe el cargador y es hasta que se prenda la luz verde.E. Evite sobrecargar la podadora. Reduzca el ritmo de corte o eleve la de corte
3. La podadora funciona, pero el rendimiento de corte no es satisfactorio o no corta el césped en su	A. ¿Se ha cargado la batería por completo? Enchufe el cargador y espere totalidad. hasta que se prenda la luz verde.B. Suelte la palanca del interruptor para apagar la podadora. Retire la seguridad y el paquete de baterías. Voltee la podadora y verifique q El filo de la hoja. Mantenga la hoja afilada. No haya obstrucciones plataforma o en el conducto de descargaC. Es posible que el ajuste de altura de las ruedas se haya fijado de bajo para el estado del césped. Eleve la altura de corte.
4. Cuesta mucho empujar la podadora. A. Eleve la altura de corte para reducir el rozamiento de la plataforma contra el césped. Verifique que cada rueda gire libremente.
5. La podadora produce vibraciones y ruidos anormales.	A. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad y el paquete de baterías. Voltee la podadora sobre el cos verifique la hoja para asegurarse de que no esté doblada o dañada. hoja está dañada, reemplácela por una hoja de repuesto Black & De la parte inferior de la plataforma está dañada, envie la podadora a centro de mantenimiento autorizado de Black & Decker.B. Si no hay daños visibles en la hoja y la podadora aún vibra, es la hoja necesite balancearse. Consulte el manual para el balanceo de hoja. Si la podadora aún vibra después de balancear la hoja, suelte mango de suspensión para apagar la unidad, retire la llave de segu el paquete de baterías, y retire la hoja. Haga girar la hoja 180 gra vuelva a ajustarla. Si la podadora aún vibra, enviela a un centro de mantenimiento autorizado de Black & Decker.
6. El LED del cargador de la batería no se enciende.	A. Verifique la conexión del enchufe. Desenchufe el cargador y espere unos cuantos segundos. Enchufe nuevamente el cargador para ver si se enciende la luz LED.B. El puerto de carga del paquete de baterías es accesible únicamente cuando éste se ha quitado de la podadora. Compruebe el puerto de carga para ver si se enciende el LED del cargador.C. Reemplace el cargador.
7. El LED del cargador de la batería no cambia a verde.	A. Desenchufe el cargador y espere unos cuantos segundos. Vuelva a enchufarlo y dejelo cargando durante un mínimo de 8 horas a velocidad n una hora en velocidad de carga rápida (luz verde intermitente).B. Si la luz LED del cargador no es verde, es posible que la batería someterse a un diagnóstico. Llévela a un centro de mantenimiento autorizado.
PROBLEMA SOLUCIÓN
8. La podadora no recoge los recortes de césped con la bolsa. podadora. Retire la llave de seguridad y el paquete de baterías. Elimine los recortes de césped del conducto.B. Demasiado césped cortado. Eleve la altura de corte de las ruedas a acortar la longitud del corte.C. La bolsa está llena. Vacíe la bolsa con mayor frecuencia.	A. El conducto está obstruido. Suelte la palanca del interruptor para apagar la
9. Al realizar el mantillo los recortes quedan a la vista.	A. Demasiado césped cortado. Eleve la altura de corte de las ruedas para acortar la longitud del corte. No corte más de 1/3 de la longitud toB. Verifique el filo de la hoja. Siempre mantenga la hoja afilada.
10. En podadoras equipadas con operación según A. Es posible que el conducto de la plataforma esté muy obstruido. requerimiento: Es difícil ajustar la perilla en posición. Suelte el mango de suspensión para apagar la podadora.Retire la llave de seguridad y el paquete de baterías. Despeje los r de césped del conducto.

NOTA

En caso de que la luz roja permanezca encendida después de cargar la batería durante 24 horas en la carga inicial, la podadora puede utilizarse de todos modos. Es probable que la batería necesite "acondicionarse" a través de algunos ciclos de carga y descarga antes de que se encienda la luz verde.

ESTA GUÍA SÓLO TIENE POR OBJETO PODER REALIZAR CONTROLES VISUALES Y PRUEBAS SENCILLAS. EN CASO DE C NINGUNA DE LAS SOLUCIONES SEA SATISFACTORIA O MEJORE EL RENDIMIENTO LLAME AL 1-800-544-6986 (1-800-54-HOW PARA HABLAR CON UN REPRESENTANTE DE ATENCIÓN AL CONSUMIDOR O LLEVE ESTA PODADORA AL CENTRO DE M IMIENTO AUTORIZADO BLACK & DECKER MÁS CERCANO PARA REALIZAR EL MANTENIMIENTO.

producto defectuoso se reparará o reemplazará sin costo alguno de dos maneras.

La primera opción, el reemplazo, es devolver el producto al comercio donde se lo adquirió (siempre y cuando se trate de un comercio participante).

Las devoluciones deben realizarse conforme a la política de devolución del comercio (generalmente, entre 30 y 90 días posteriores a la venta). Le pueden solicitar comprobante de compra. Consulte en el comercio acerca de la política especial sobre devoluciones una vez excedido el plazo establecido.

La segunda opción es llevar o enviar el producto (con flete pago) a un Centro de mantenimiento propio o autorizado de Black & Decker para su reparación o reemplazo según nuestro criterio. Le pueden solicitar el comprobante de compra. Los Centros de mantenimiento autorizados y de propiedad de Black & Decker se detallan en la sección

"Herramientas eléctricas" (Tools-Electric) de las páginas amarillas de la guía telefónica.

Esta garantía no se extiende a los accesorios. Esta garantía le concede derechos legales específicos; usted puede tener otros derechos que pueden variar según el estado o la provincia. Si tiene alguna pregunta, comuníquese con el gerente del Centro de mantenimiento de Black & Decker de su zona. Este producto no está diseñado para uso comercial.

AMÉRICA LATINA: esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

Garantía en la cubierta

Garantía de por vida para la CUBIERTA únicamente contra cualquier defecto en el material o mano de obra.

2 AÑOS DE GARANTIA

Este producto cuenta con dos años de garantía a partir de la fecha de compra contra cualquier defecto de su funcionamiento, así como cualquier falla debido a materiales empleados para su fabricación ó mano de obra defectuosa.

Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente incluyendo la mano de obra, esta incluye los gastos de trasportación erogados para lograr cumplimiento de esta garantía en los domicilios diversos señalados.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto.

Nos comprometemos a entregar el producto en un lapso no mayor a 30 días hábiles contados a partir de la fecha de recepción del mismo en nuestros talleres de servicio autorizados.

ESTA GARANTIA NO APLICA CUANDO:

El producto se hubiese utilizado en condiciones distintas a las normales.

El producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña.

El producto hubiese sido alterado o reparado por personas no autorizadas por nosotros.

Importador: Black & Decker S.A. de .C.V

Bosque de Cidros Acceso Radiatas No.42

3ra.Seccion de Bosques de las lomas

C.P.05120, Mexico, D.F. Tel: [phone]

· GARANTÍA BLACK & DECKER · BLACK & DECKER WARRANTY . SOLAMENTE PARA PROPOSITOS DE MEXICO

Distributor Name · Sello firma del distribuidor

PRODUCT INFOMATION · IDENTIFICACIÓN DEL PRODUCTO

Cat. No. · Catalogo ó Modelo Serial Number · No. de serie

City · Ciudad State · Estado

Postal Code · Código Postal Country · País

Telephone · No. Teléfono

SOLAMENTE PARA PROPOSITOS DE MEXICO

Grupo Realsa en herramientas, S.A. de C.V.

Súper Manzana 69 MZ.01 Lote 30

(Av. Torcasita)

Col. Puerto Juárez

Cancún, Quintana Roo

Tel. [phone]

Ferre Pat de Puebla, S.A. de C.V. 16 de Septiembre No. 6149

Col. El Cerrito

Puebla, Puebla

Tel. [phone]

Ferre Pat de Puebla, S.A. de C.V. Ejército Mexicano No. 15

Col. Ejido 1ro. de Mayo

Boca del Rio, Veracruz

Tel. [phone]

Servicio de Fabrica Black & Decker, S.A. de C.V.

Lázaro Cardenas No. 18

Col. Obrera

Distrito Federal

Tel. [phone]

Representaciones Industriales Robles, S.A. de C.V.

Tezozomoc No. 89

Col. La Preciosa

Distrito Federal

Tel. [phone]

Gpo. Comercial de Htas. y Refacciones de Occidente, S.A. de C.V.

Av. La Paz Óo. 1779

Col. Americana, S. Juaréz

Guadalajara, Jalisco

Tel. [phone]

Herramientas y Equipos Profesionales Av. Colón 2915 Ote.

Col. Francisco I. Madero

Monterrey, Nvo. León

Tel. [phone]

Htas. Portátiles de Chihuahua,

S.A. de C.V.

Av. Universidad No. 2903

Perfiles y Herramientas de Morelia

Gertrudis Bocanegra No. 898

Col. Ventura Puente

Morelia, Michoacán

Tel. [phone]

Enrique Robles

Av. de la Solidaridad No. 12713

Col. La Pradera

Irapuato, Guanajuato

Tel. [phone]

Hernández Martinez Jeanette

Prolongación Corregidora Nte. No. 1104

Col. Arboledas

Queretaro, Qro.

Tel. [phone]

PARA OTRAS LOCALIDADES LLAME AL 01 800 847 2309 o 01 800 847 2312.

Vea "Herramientas eléctricas (Tools-Electric)" - Páginas amarillas - para Servicio y ventas

BLACK & DECKER S.A. DE C.V. BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS.

05120 MÉXICO, D.F

TEL. [phone]
