CS-AW6240 - Altavoz del coche JVC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caja de graves de 30 cm (12 pulgadas)
Potencia máxima (musical)	1000 W
Potencia RMS	350 W
Impedancia	4 Ω + 4 Ω (doble bobina)
Respuesta en frecuencia	25 Hz - 2000 Hz
Nivel de presión sonora (SPL)	87 dB (1 W/1 m)
Masa del imán	1523 g (53.7 oz)
Masa total	5.08 kg (11.3 lb)
Diámetro del agujero de corte	289 mm (11-13/32 pulgadas)
Profundidad de montaje	143 mm (5-21/32 pulgadas)
Diámetro efectivo del cono	25.6 cm
Diámetro de la bobina móvil	50 mm (2 pulgadas)
Desplazamiento lineal máximo (Xmax)	9 mm
Volumen de aire equivalente (Vas)	86.4 L (3.05 pie³)
Frecuencia de resonancia (Fs)	25.4 Hz
Factor Q total (Qts)	0.998
Mantenimiento y limpieza	Paño suave y seco; no usar solventes ni detergentes
Seguridad	Cortar la alimentación antes de cualquier conexión para evitar dañar el altavoz
Accesorios incluidos	Tornillos 4 mm x 30 mm (×8)
Instalación	Posible en recinto hermético o directamente sobre pantalla acústica

Preguntas frecuentes - CS-AW6240 JVC

¿Cuál es la potencia recomendada del amplificador para esta caja de graves?

Esta caja de graves JVC CS-AW6240 tiene una potencia RMS de 350 W. Se recomienda usar un amplificador que entregue entre 250 y 500 W RMS por canal a 4 Ω para un funcionamiento óptimo.

¿Puedo instalar este altavoz sin amplificador?

No, esta caja de graves pasiva requiere un amplificador externo. No se puede conectar directamente a una salida de altavoz de autorradio sin amplificador.

¿Cómo limpiar el altavoz?

Use un paño suave y seco para quitar el polvo. Nunca use solventes, alcohol o detergentes que puedan dañar la suspensión o la membrana.

¿Cuál es la profundidad de montaje mínima requerida?

La profundidad de montaje es de 143 mm (5-21/32 pulgadas). Asegúrese de que el espacio disponible en el vehículo sea suficiente.

¿Puedo usar esta caja de graves con una impedancia de 2 Ω?

Este modelo tiene una doble bobina de 4 Ω+4 Ω. Al conectar las bobinas en paralelo, obtiene 2 Ω, pero verifique que su amplificador soporte esta impedancia.

¿Qué tipo de recinto debo construir?

El manual recomienda un recinto hermético (sellado). Las dimensiones y volúmenes recomendados se indican en el manual. Use MDF de 20 mm de espesor.

¿Cuáles son los accesorios incluidos con el altavoz?

El kit incluye 8 tornillos de 4 mm x 30 mm. También se incluyen las pantallas acústicas delantera y trasera (x2).

¿Este altavoz es adecuado para uso en exteriores?

Este modelo está diseñado para instalación en el habitáculo o maletero de un vehículo. No es impermeable y no debe exponerse a la humedad o la intemperie.

¿Cuál es la diferencia entre los modelos CS-AW6240 y CS-AW6040?

El CS-AW6240 tiene un diámetro de 30 cm (12 pulgadas) mientras que el CS-AW6040 tiene 25 cm (10 pulgadas). El 6240 ofrece un volumen de desplazamiento mayor y una respuesta más grave (Fs 25.4 Hz vs 32.6 Hz).

¿Qué hacer si el altavoz no cabe en el lugar previsto?

Es posible que deba construir un recinto a medida o usar un kit de adaptación. Consulte a un distribuidor de accesorios de audio para automóviles para encontrar el kit adecuado para su vehículo.

MANUAL DE USUARIO CS-AW6240 JVC

Le agradecemos la adquisición del Altavoz Estereofónico para Automóvil de ARSENAL. Para efectuar una instalación segura y para que el altavoz funcione correctamente, lea detenidamente las siguientes instrucciones.

Instalación y uso correctos

1. Antes de conectar los altavoces con el amplificador, confirme que esté cortada la alimentación eléctrica. El ruido producido al realizar la conexión con la alimentación conectada puede causar daños en los altavoces.
2. Cuando limpie los altavoces, utilice un paño suave y frote la superficie con cuidado. No aplique solventes ni diluyentes.

[Sólo Unión Europea]

Si fuera necesario un juego de instalación para su automóvil, consulte la guía telefónica para ubicar la tienda especialista en audio para automóviles más cercana.

Accesorios

Tornillo: φ 4mm (3/16 pulg.) x 30mm (1-3/16 pulg.)

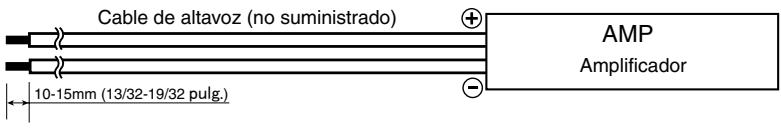

Cómo instalarlos

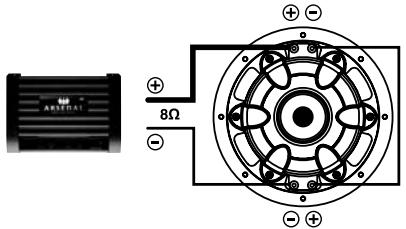

Ejemplo 1: Un amplificador y un subwoofer (salida 1 canal, 8Ω cargados)

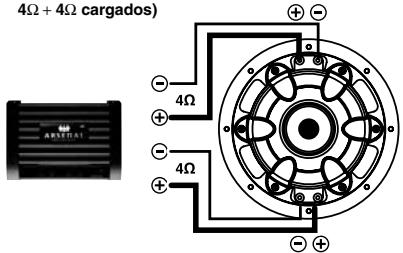

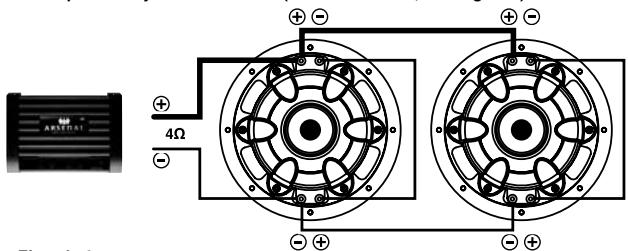

Ejemplo 3: Un amplificador y un subwoofer (salida en 2 canales, 4Ω +4Ω cargados) Ejemplo 5: Un amplificador y dos subwoofers (salida de 1 canal, 4Ω cargados)

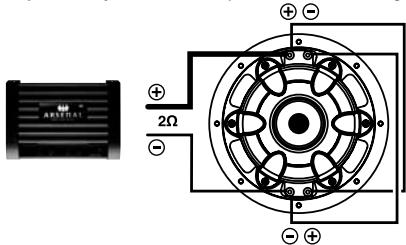

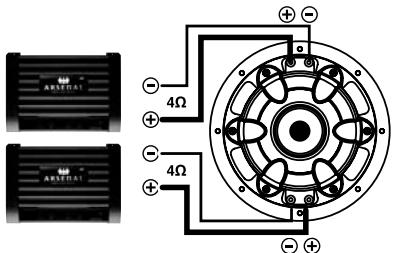

Ejemplo 2: Un amplificador y un subwoofer (salida 1 canal, 2Ω cargados) Ejemplo 4: Dos amplificadores y un subwoofer (Bi-Amp, 4Ω cargados)

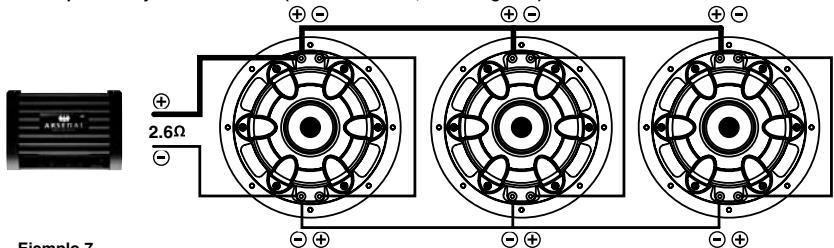

Ejemplo 6: Un amplificador y tres subwoofers (salida de 1 canal, 2.6Ω cargados)

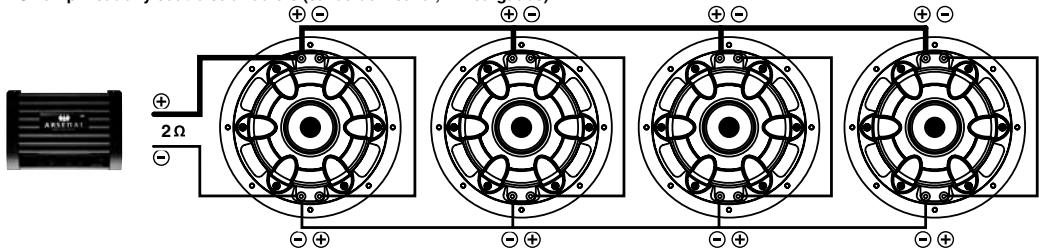

Ejemplo 7: Un amplificador y cuatro subwoofers (salida de 1 canal, 2 Ω cargados)

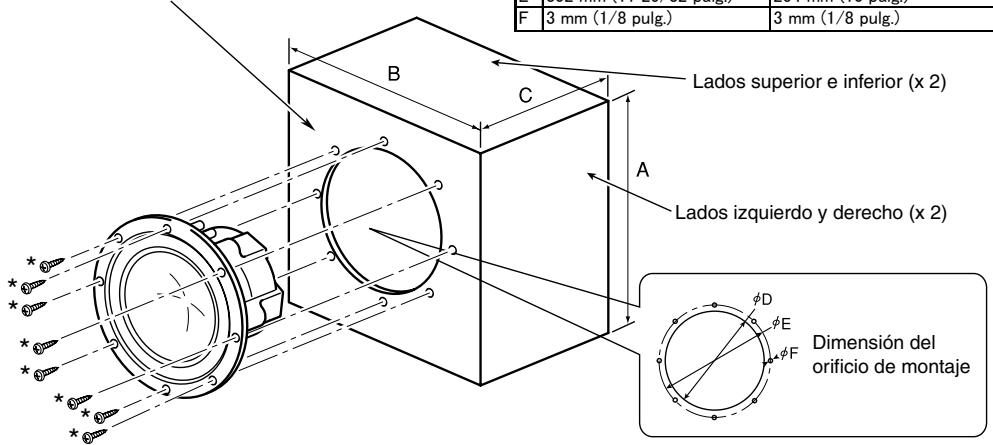

Para instalar la caja sellada

Cuando el altavoz no se pueda instalar en el automóvil, construya la caja sellada recomendada en la tabla de abajo. Asimismo, se recomienda usar MDF de 20 mm (3/4 pulg.) como material para la caja.

	CS-AW6240	CS-AW6040
A	400 mm (15-3/8 pulg.)	320 mm (12-5/8 pulg.)
B	400 mm (15-3/8 pulg.)	320 mm (12-5/8 pulg.)
C	300 mm (11-13/16 pulg.)	280 mm (11-1/32 pulg.)
D	289 mm (11-13/32 pulg.)	238 mm (9-3/8 pulg.)
E	302 mm (11-29/32 pulg.)	254 mm (10 pulg.)
F	3 mm (1/8 pulg.)	3 mm (1/8 pulg.)

Pantallas acústicas delantera y trasera (x 2)

• Tornillo: φ4mm (3/16 pulg.) × 30mm (1-3/16 pulg.) (x 8) (suministrado)

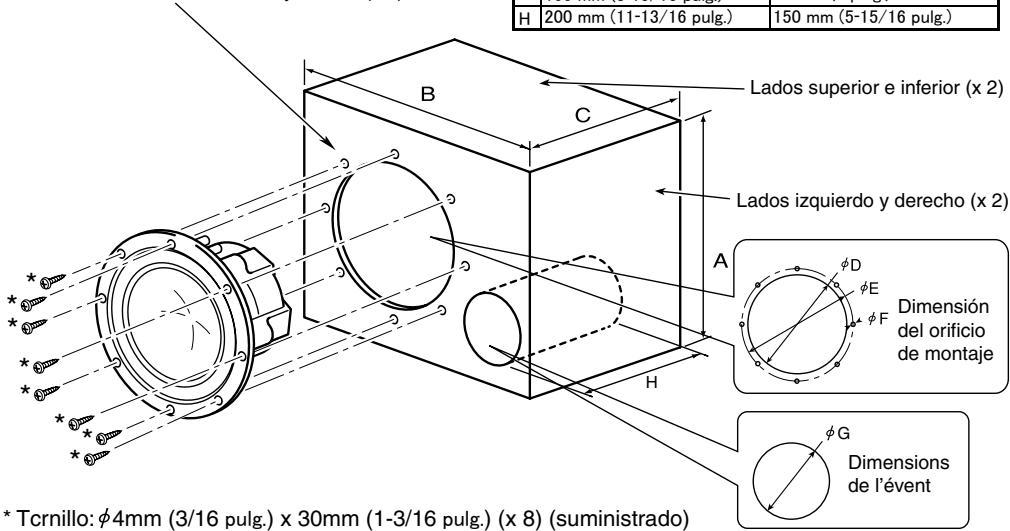

Para instalar la caja sellada

Lados superior e inferior (x 2). Cuando el altavoz no se pueda instalar en el automóvil, construya la caja sellada recomendada en la tabla de abajo. Asimismo, se recomienda usar MDF de 20 mm

(3/4 pulg.) como material para la caja.

	CS-AW6240	CS-AW6040
A	400 mm (15-3/8 pulg.)	320 mm (12-5/8 pulg.)
B	520 mm (20-1/2 pulg.)	440 mm (17-11/32 pulg.)
C	300 mm (11-13/16 pulg.)	280 mm (11-1/32 pulg.)
D	289 mm (11-13/32 pulg.)	238 mm (9-3/8 pulg.)
E	302 mm (11-29/32 pulg.)	254 mm (10 pulg.)
F	3 mm (1/8 pulg.)	3 mm (1/8 pulg.)
G	100 mm (3-15/16 pulg.)	76 mm (3 pulg.)
H	200 mm (11-13/16 pulg.)	150 mm (5-15/16 pulg.)

Pantallas acústicas delantera y trasera (x 2)

Parámetros	CS-AW6240	CS-AW6040	NOTAS
Impedancia nominal (Ω)	4+4	4+4
SPL (dB,1W/1M)	87	86	SPL : Nivel de presión de sonido
Desplazimiento (Litro)	2.13	1.83
Diámetro del orificio cortado (mm)	289	238
Diámetro del orificio cortado (pulgada)	11 - 13/32	9 - 3/8
Profundidad de montaje (mm)	143	130
Profundidad de montaje (pulgada)	5 - 21/32	5 - 1/8
Re (Ω)	3.4	3.4	Re : Resistencia de la bobina móvil de CC
BL (T.M)	9.28	8.7	BL : Producto de densidad de flujo y longitudinal efectiva del cable de la bobina móvil
Vas (Litro)	86.4	30.2	Vas: Volumen de aire equivalente en conformidad con el excitador
Vas (pies cubicos)	3.05	1.07
Me (g)	171.6	124.5	Me : Masa efectiva
D (cm)	25.6	20.6	D : Diámetro efectivo del cono
Fs (Hz)	25.4	32.6	Fs : Resonancia del aire sin excitator
Qms	4.557	3.865	Qms : Q del excitador a Fs considerando sólo la resistencia no electrica
Qes	1.27	1.346	Qes : Q del excitador a Fs considerando sólo la resistencia electrica
Qts	0.998	0.993	Qts : Total Q dei excitator a Fs
Pe [máx.] (W)	350	350	Pe[max.]: Potencia Tmaxima de entrada continua
Xmax.(mm)	9	9	Xmax. : Máximo desplazimiento efectivo de la bobina móvil sin distorsión
Respuesta de freq (Hz)	25 - 2 000	25 - 2 500
Masa del imán (g)	1 523	1 523
Masa del imán (oz)	53.7	53.7
Diám.de la bobina móvil (mm)	50	50
Diám.de la bobina móvil (pulgada)	2	2
Hvc (mm)	26	26	Hvc : Altura de bobina móvil
Hag (mm)	8	8	Hag : Altura de entrehierro

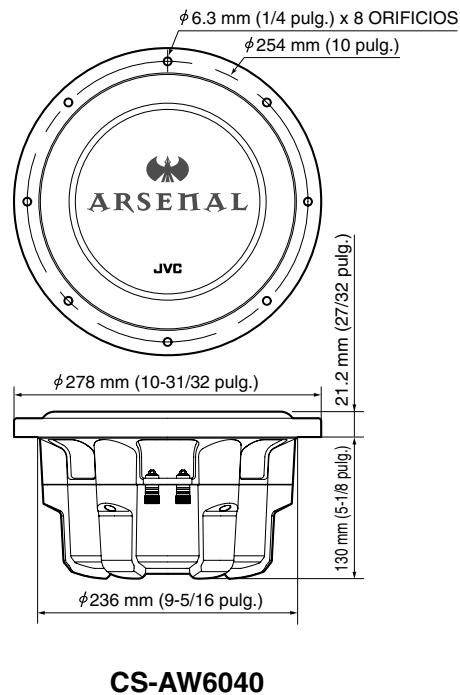

Especificaciones

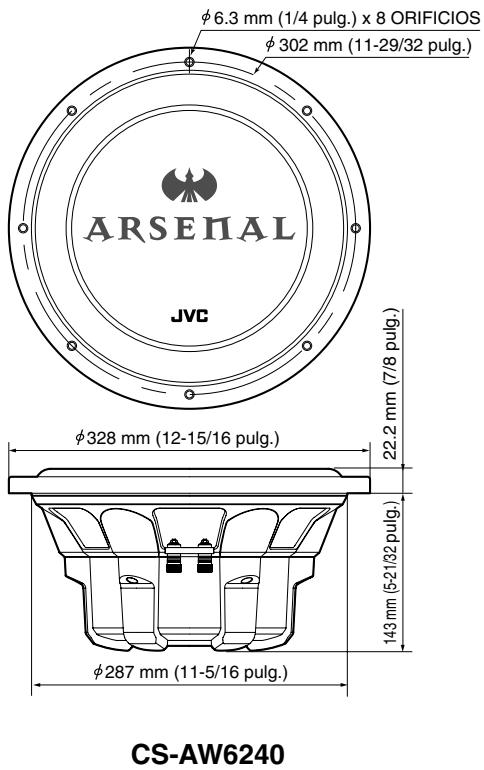

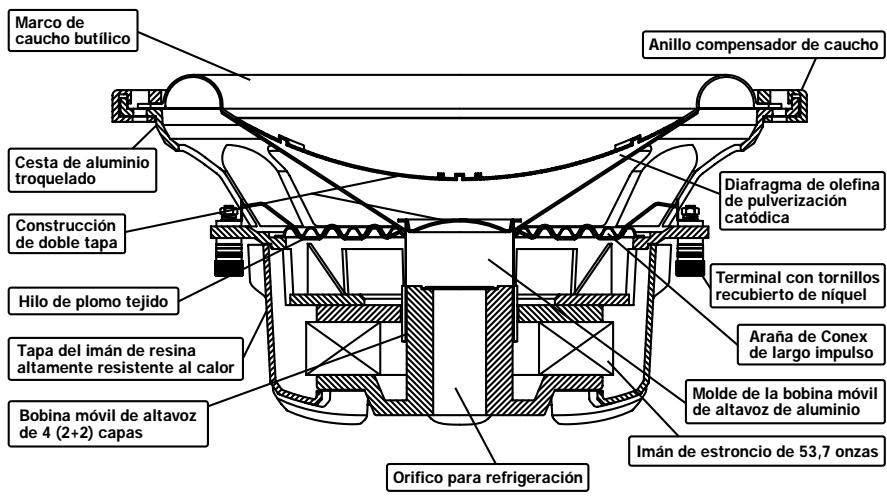

CS-AW6240

Tipo: 30 cm (12 pulg.) subwoofer

Potencia máxima: 1000 W (POTENCIA MUSICAL MAX) 350 W (RMS)

Impedancia: 4Ω + 4Ω

Masa del imán: 1523 g (53.7 oz)

(El diseño y las especificaciones se encontrarán sujetos a cambios sin previo aviso.)
