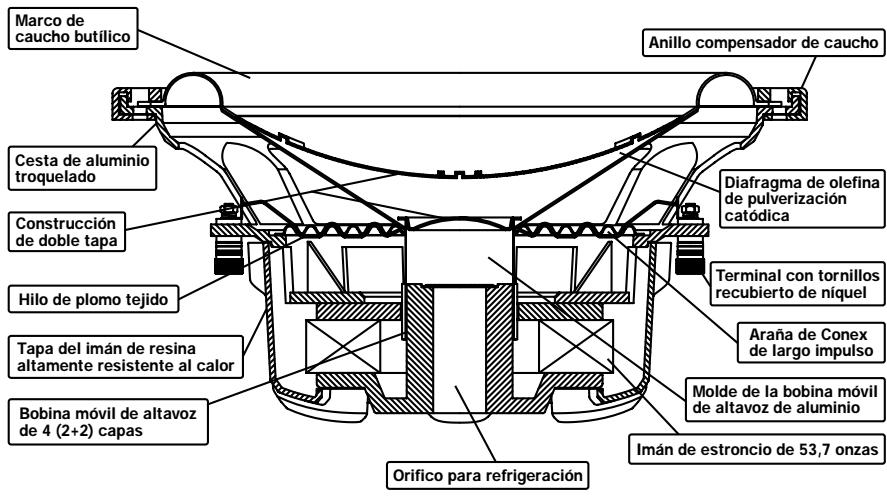

Tipo de producto	Subwoofer para automóvil
Modelo	CS-AW6040
Marca	JVC
Tamaño (diámetro de corte)	238 mm (9,4 pulgadas)
Profundidad de montaje	130 mm (5,1 pulgadas)
Impedancia nominal	Doble bobina 4 Ω + 4 Ω (4+4 ohmios)
Potencia admisible (RMS)	350 W
Potencia máxima (musical)	1000 W
Sensibilidad (SPL)	86 dB (1W/1m)
Respuesta en frecuencia	25 Hz - 2500 Hz
Masa del imán	1523 g (53,7 oz)
Diámetro de la bobina móvil	50 mm (2 pulgadas)
Desplazamiento máximo (Xmax)	9 mm
Volumen equivalente (Vas)	30,2 L (1,07 pies cúbicos)
Mantenimiento y limpieza	Limpiar con un paño suave. No usar nunca disolventes ni detergentes.
Seguridad	Cortar la alimentación antes de conectar los altavoces al amplificador para evitar daños.
Accesorios incluidos	8 tornillos de 4 mm x 30 mm
Reparabilidad	Consultar a un profesional para cualquier reparación o reemplazo de piezas.
Tipo de recinto recomendado	Recinto hermético (sellado) según las especificaciones del manual

Preguntas frecuentes - CS-AW6040 JVC

¿Cómo conectar un subwoofer de doble bobina?

El CS-AW6040 tiene dos bobinas de 4 Ω cada una. Puede cablearlas en serie (8 Ω) o en paralelo (2 Ω) según la impedancia soportada por su amplificador. Consulte los ejemplos de montaje en el manual para las configuraciones recomendadas.

¿Qué potencia de amplificador recomienda?

Se recomienda usar un amplificador que entregue entre 350 W y 1000 W RMS bajo la impedancia de carga elegida. Asegúrese de que la potencia RMS del amplificador coincida con la del altavoz para evitar daños.

¿Qué volumen de recinto para este subwoofer?

El manual recomienda un recinto hermético. El parámetro Vas es de 30,2 L (1,07 pies cúbicos). Para un volumen preciso, siga las especificaciones de diseño proporcionadas en el manual o use un software de simulación de recintos.

¿Puedo usarlo en un recinto bass-reflex?

El manual solo menciona el recinto hermético. Sin embargo, es posible usarlo en un recinto bass-reflex con cálculos adecuados. Consulte a un especialista para determinar el volumen y el puerto apropiados.

¿Cuál es la impedancia total del altavoz?

La impedancia nominal es de 4+4 Ω, es decir, dos bobinas de 4 Ω cada una. La impedancia total depende del cableado: 8 Ω en serie, 2 Ω en paralelo.

¿Cómo limpiar el altavoz?

Límpielo con un paño suave ligeramente húmedo. No use nunca disolventes, detergentes ni productos abrasivos que puedan dañar el cono o la suspensión.

¿Dónde instalar el subwoofer en el coche?

El CS-AW6040 está diseñado para instalarse en el maletero del vehículo. Fíjelo firmemente con los tornillos incluidos, o fabrique un recinto hermético a medida si no es posible el montaje directo.

¿Cuáles son los accesorios incluidos?

El manual indica que se incluyen 8 tornillos (4 mm x 30 mm) para el montaje. No se menciona ningún otro accesorio.

¿Es compatible con un amplificador monobloque?

Sí, el CS-AW6040 puede usarse con un amplificador monobloque. Asegúrese de que la impedancia de carga (2 Ω u 8 Ω según el cableado) sea compatible con las especificaciones del amplificador.

¿Qué hacer si el sonido está distorsionado?

Primero verifique las conexiones y la impedancia. Reduzca la ganancia del amplificador. Asegúrese de que el recinto esté correctamente dimensionado y que el altavoz no esté al límite. Un Xmax de 9 mm puede superarse si la potencia es demasiado alta.

MANUAL DE USUARIO CS-AW6040 JVC

Le agradecemos la adquisición del Altavoz Estereofónico para Automóvil de ARSENAL. Para efectuar una instalación segura y para que el altavoz funcione correctamente, lea detenidamente las siguientes instrucciones.

Instalación y uso correctos

1. Antes de conectar los altavoces con el amplificador, confirme que esté cortada la alimentación eléctrica. El ruido producido al realizar la conexión con la alimentación conectada puede causar daños en los altavoces.
2. Cuando limpie los altavoces, utilice un paño suave y frote la superficie con cuidado. No aplique solventes ni diluyentes.

[Sólo Unión Europea]

Si fuera necesario un juego de instalación para su automóvil, consulte la guía telefónica para ubicar la tienda especialista en audio para automóviles más cercana.

Accesorios

Tornillo: φ 4mm (3/16 pulg.) x 30mm (1-3/16 pulg.) ..... x 8

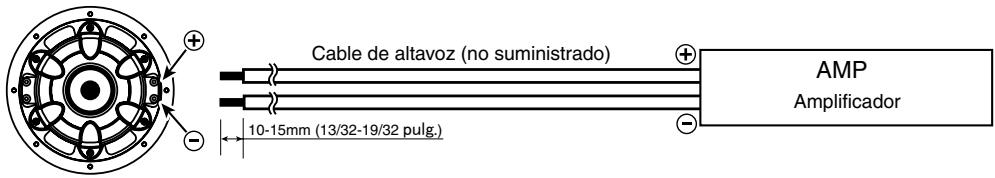

Cómo Instalarlos

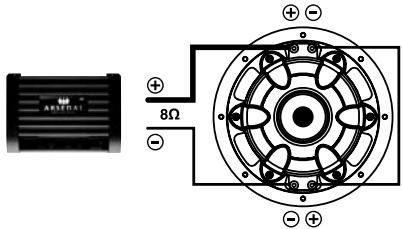

Ejemplo 1 Un amplificador y un subwoofer (salida 1 canal, 8Ω cargados)

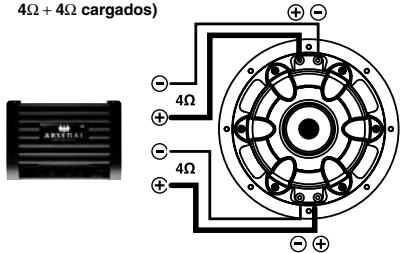

Ejemplo 3

Un amplificador y un subwoofer (salida en 2 canales, 4Ω + 4Ω cargados)

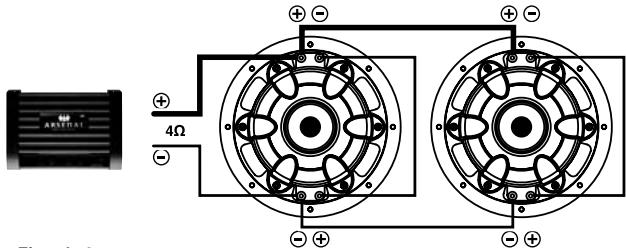

Ejemplo 5 Un amplificador y dos subwoofers (salida de 1 canal, 4Ω cargados)

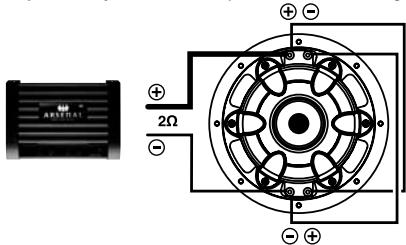

Ejemplo 2 Un amplificador y un subwoofer (salida 1 canal, 2Ω cargados)

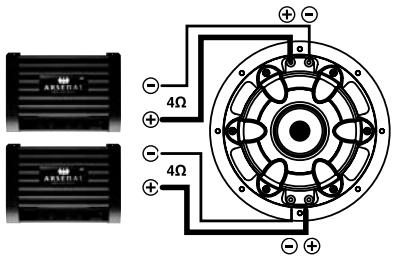

Ejemplo 4

Dos amplificadores y un subwoofer (Bi-Amp, 4Ω cargados)

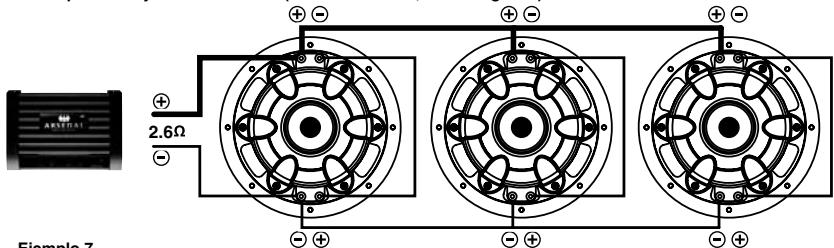

Un amplificador y tres subwoofers (salida de 1 canal, 2.6Ω cargados)

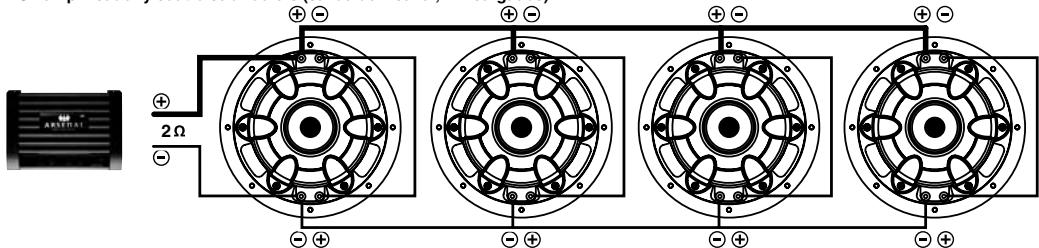

Ejemplo 7

Un amplificador y cuatro subwoofers (salida de 1 canal, 2 Ω cargados)

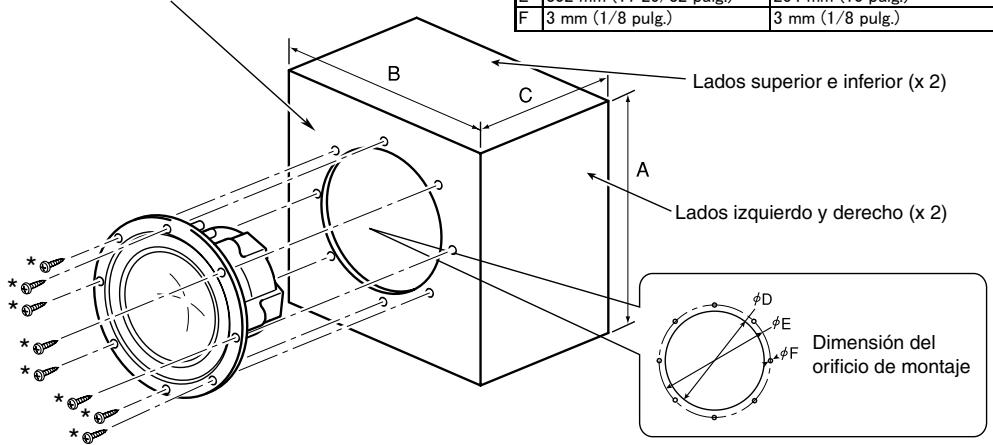

■ Para instalar la caja sellada

Cuando el altavoz no se pueda instalar en el automóvil, construya la caja sellada recomendada en la tabla de abajo. Asimismo, se recomienda usar MDF de 20 mm (3/4 pulg.) como material para la caja.

	CS-AW6240	CS-AW6040
A	400 mm (15-3/8 pulg.)	320 mm (12-5/8 pulg.)
B	400 mm (15-3/8 pulg.)	320 mm (12-5/8 pulg.)
C	300 mm (11-13/16 pulg.)	280 mm (11-1/32 pulg.)
D	289 mm (11-13/32 pulg.)	238 mm (9-3/8 pulg.)
E	302 mm (11-29/32 pulg.)	254 mm (10 pulg.)
F	3 mm (1/8 pulg.)	3 mm (1/8 pulg.)

Pantallas acústicas delantera y trasera (x 2)

* Tornillo: φ 4 mm (3/16 pulg.) × 30 mm (1-3/16 pulg.) (× 8) (suministrado)

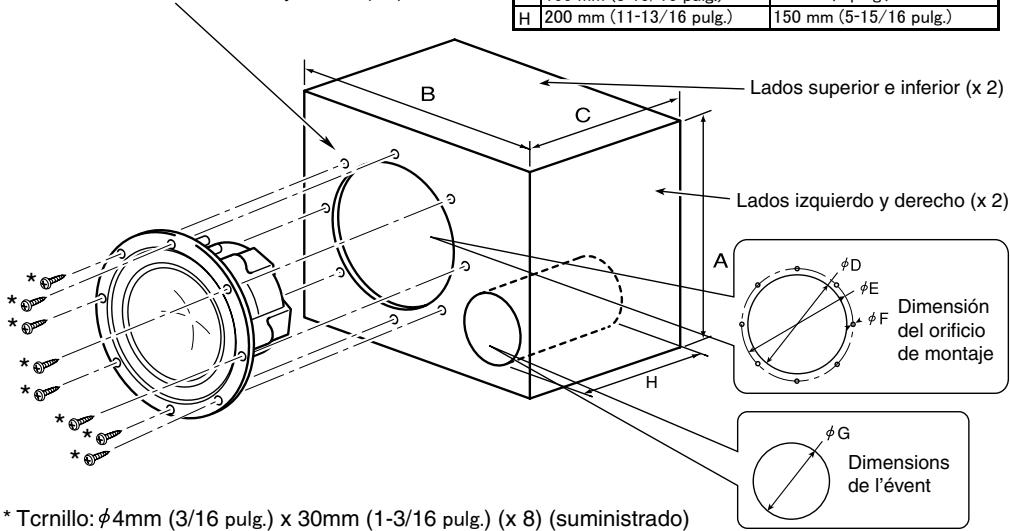

■ Para instalar la caja sellada

Lados superior e inferior (x 2). Cuando el altavoz no se pueda instalar en el automóvil, construya la caja sellada recomendada en la tabla de abajo. Asimismo, se recomienda usar MDF de 20 mm (3/4 pulg.) como material para la caja. CS-AW6240 CS-AW6040

	CS-AW6240	CS-AW6040
A	400 mm (15-3/8 pulg.)	320 mm (12-5/8 pulg.)
B	520 mm (20-1/2 pulg.)	440 mm (17-11/32 pulg.)
C	300 mm (11-13/16 pulg.)	280 mm (11-1/32 pulg.)
D	289 mm (11-13/32 pulg.)	238 mm (9-3/8 pulg.)
E	302 mm (11-29/32 pulg.)	254 mm (10 pulg.)
F	3 mm (1/8 pulg.)	3 mm (1/8 pulg.)
G	100 mm (3-15/16 pulg.)	76 mm (3 pulg.)
H	200 mm (11-13/16 pulg.)	150 mm (5-15/16 pulg.)

Pantallas acústicas delantera y trasera (x 2)

* Tornillo: φ 4 mm (3/16 pulg.) × 30 mm (1-3/16 pulg.) (× 8) (suministrado)

Parámetros	CS-AW6240	CS-AW6040	NOTAS
Impedancia nominal (Ω)	4+4	4+4
SPL (dB,1W/1M)	87	86	SPL : Nivel de presión de sonido
Desplazamiento (Litro)	2.13	1.83
Diámetro del orificio cortado (mm)	289	238
Diámetro del orificio cortado (pulgada)	11 - 13/32	9 - 3/8
Profundidad de montaje (mm)	143	130
Profundidad de montaje (pulgada)	5 - 21/32	5 - 1/8
Re (Ω)	3.4	3.4	Re : Resistencia de la bobina móvil de CC
BL (T.M)	9.28	8.7	BL : Producto de densidad de flujo y longitud efectiva del cable de la bobina móvil
Vas (Litro)	86.4	30.2	Vas: Volumen de aire equivalente en conformidad con el excitador
Vas (pies cúbicos)	3.05	1.07
Me (g)	171.6	124.5	Me : Masa efectiva
D (cm)	25.6	20.6	D : Diámetro efectivo del cono
Fs (Hz)	25.4	32.6	Fs : Resonancia del aire sin excitador
Qms	4.557	3.865	Qms : Q del excitador a Fs considerando sólo la resistencia no eléctrica
Qes	1.27	1.346	Qes : Q del excitador a Fs considerando sólo la resistencia eléctrica
Qts	0.998	0.993	Qts : Total Q dei excitador a Fs
Pe [máx.] (W)	350	350	Pe[max.] : Potencia máxima de entrada contínua
Xmax.(mm)	9	9	Xmax. : Máximo desplazamiento efectivo de la bobina móvil sin distorsón
Respuesta de frec (Hz)	25 - 2 000	25 - 2 500
Masa del imán (g)	1 523	1 523
Masa del imán (oz)	53.7	53.7
Diám.de la bobina móvil (mm)	50	50
Diám.de la bobina móvil (pulgada)	2	2
Hvc (mm)	26	26	Hvc : Altura de bobina móvil
Hag (mm)	8	8	Hag : Altura de entrehierro

Especificaciones

CS-AW6240

Tipo : 30 cm (12 pulg.) subwoofer

Potencia máxima: 1 000 W (POTENCIA MUSICAL MÁX) 350 W (RMS)

Impedancia: 4 Ω + 4 Ω

Masa del imán: 1 523 g (53.7 oz)

Potencia máxima: 1 000 W (POTENCIA MUSICAL MÁX) 350 W (RMS)

Impedancia: 4 Ω + 4 Ω

Masa del imán: 1 523 g (53.7 oz)

Peso: 5.08 kg (11.3 lbs)

(El diseño y las especificaciones se encuentran sujetos a cambios sin previo aviso.)

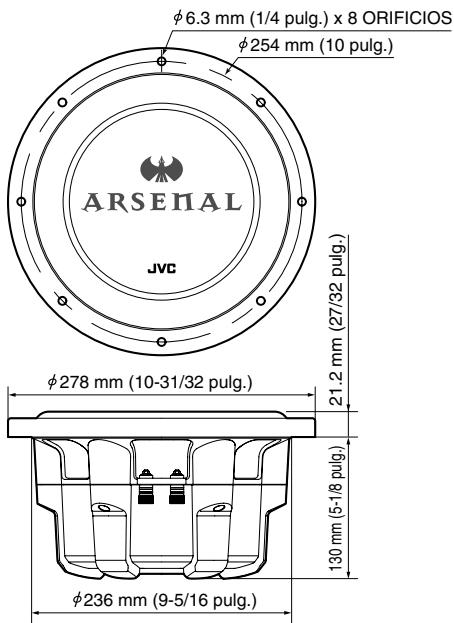

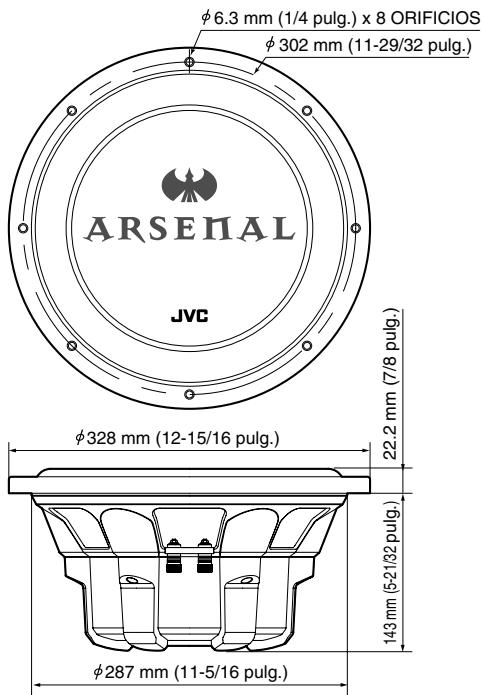

Dimensiones

CS-AW6240

CS-AW6040
