MANUAL DE USUARIO DC301K DEWALT

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT • www.dewalt.com

INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA

DE GARANTIA. ADVERTENCIA: LEASE ESTE INSTRUCTIVO ANTES

DE USAR EL PRODUCTO.

DEWALT®

DC300 36V Cordless Circular Saw

DC310 28V Cordless Circular Saw

DC300 Scie circulaire sans fil de 36 volts

DC310 Scie circulaire sans fil de 28 volts

DC300 Sierra circular inalámbrica de 36 V

DC310 Sierra circular inalámbrica de 28 V

CONSERVER CES DIRECTIVES

1) SÉCURITÉ - AIRE DE TRAVAIL

CONSERVER CES DIRECTIVES

Introduction

A. Botón de bloqueo del Interruptor
B. Interruptor disparador
C. Paquete de baterias
D. Palanca de ajuste de profundidad
E. Zapata
F. Palanca retráctil del protector inferior
G. Protector inferior
H. Abrazadera de hoja sin llave (DC300 solamente)

I. Indicador de corte
J. Palanca de ajuste del bisel (DC300) o botón de ajuste del bisel (DC310)
K. Tomillo de ajuste
I. Botón de bloqueo de la hoja (no se muestra)
M. Mango auxiliar
N. Botón de liberación de la batería

Reglas de seguridad generales

ADVERTENCIA! Lea todas las instrucciones. El incumplimiento con alguna de las instrucciones enumeradas más abajo puede resultar en descarga eléctrica, incendio y/o lesiones corporales serias. El uso del término "maquina herramienta" en las advertencias que se encuentran a continuación, se refiere a su máquina herramienta ya sea operada por la red de suministro (con cable de alimentación) o a batería (inalámbrica).

GUARDE ESTAS INSTRUCCIONES

1) SEGURIDAD EN EL ÁREA DE TRABAJO

a) Mantenga su área de trabajo limpia y bien iluminada. Los accidentes abundan en las áreas de trabajo desordenadas u oscuras.
b) No opere máquinas herramienta en ambientes explosivos, tales como en presencia de líquidos, gases o polvos inflamables. Las máquinas herramienta generan chispas que pueden inflamar el polvo o los gases.
c) No use máquinas herramienta en presencia de niños u otras personas circunstantes. Las distracciones pueden hacerle perder el control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de las máquinas herramienta deben poder acoplarse a la toma de corriente. Jamás modifique el enchufe de ninguna manera. No emplee adaptadores de enchufe con máquinas herramienta conectadas a tierra. Los enchufes no modificados y las tomas de corriente que correspondan al enchufe reducirán el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies conectadas a tierra, tales como tuberías, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica cuando su cuerpo está conectado a tierra.

c) No exponga máquinas herramienta a condiciones lluviosas o húmedas. Si entra agua a la máquina herramienta, aumentará el riesgo de descarga eléctrica.
d) No abuse del cable. Jamás transporte, arrastre o desenchufe la máquina herramienta por el cable. Mantenga el cable alejado de fuentes de calor, aceite, bordes afilados o piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Cuando opere una máquina herramienta a la intemperie, use un alargador diseñado para uso a la intemperie. El uso de un alargador diseñado para uso a la intemperie reduce el riesgo de descarga eléctrica. Cuando use un alargador, asegúrese de usar uno de un calibre suficiente como para cargar con la corriente que requerirá su producto. Un alargador de menor calibre causará una caída en el voltaje de la línea lo que resultará en pérdida de potencia y sobrecalentamiento. El siguiente cuadro muestra el tamaño correcto a utilizar, dependiendo del largo del cable y el amperaje nominal. En caso de duda, utilice el de mayor calibre. Mientras menor el número del calibre, mayor la capacidad del cable.

Tamaño mínimo recomendado del conductor para los cables de extensión

Longitud total del cable

25 pies 50 pies 75 pies 100 pies 125 pies 150 pies 175 pies 7.6 m 15.2 m 22.9 m 30.5 m 38.1 m 45.7 m 53.3 m

Tamaño AWG del conductor

18 18 16 16 14 14 12

3) SEGURIDAD PERSONAL

a) Manténgase alerta, fíjese en lo que está haciendo y utilice su sentido común cuando opere una máquina herramienta. No utilice una máquina herramienta si está cansado o bajo la influencia de drogas, alcohol o medicamentos Sólo hace falta un momento de distracción durante

la operación de máquinas herramienta para causar lesiones corporales serias.

b) Use equipo de seguridad. Utilice siempre protección ocular. El uso de un equipo de seguridad apropiado a las condiciones de trabajo, tal como máscaras antipolvo, calzado de seguridad anti-derrapante, cascos o protección auditiva, reducirá la posibilidad de sufrir lesiones corporales.
c) Evite encender la máquina herramienta en forma accidental. Verifique que el conmutador esté apagado antes de enchufar la máquina herramienta. El sujetar una máquina herramienta con el dedo en el conmutador o enchufar máquinas herramienta con el conmutador encendido se presta para que ocurran accidentes.
d) Retire toda llave de ajuste antes de encender la máquina herramienta. Si se deja alguna llave en una pieza giratoria de la máquina herramienta, podría provocar lesiones.
e) No se sobreextienda. Manténgase siempre bien apoyado y equillbrado. Esto permite tener un mayor control de la máquina herramienta en situaciones inesperadas.
f) Vístase debidamente. No se ponga ropa suelta o joyas. Mantenga su pelo, ropa y guantes alejados de piezas móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles. Los orificios de ventilación suelen cubrir piezas en movimiento, por lo que también se deben evitar.
g) Si la máquina herramienta viene con algún dispositivo de conexión para la extracción y colección de polvo, asegúrese que este sea debidamente conectado y utilizado. El uso de estos dispositivos puede reducir los peligros relacionados a la generación de polvo.
a) No fuerce la máquina herramienta. Use la máquina herramienta correcta para su aplicación. La máquina

4) USO Y CUIDADO DE LA MÁQUINA HERRAMIENTA

herramienta apropiada hará un trabajo mejor y más seguro si se usa de la forma para la cual fue diseñada.

b) No use la máquina herramienta si el conmutador no puede encenderla y apagarla. Cualquier máquina herramienta que no pueda ser controlada con el conmutador es peligrosa y debe ser reparada.
c) Desenchufe la máquina herramienta de la toma de corriente y/o de la unidad de alimentación antes de ajustarla, cambiar de accesorio o guardarla. Estas medidas de seguridad preventiva reducen el riesgo de poner en marcha la máquina herramienta accidentalmente.
d) Guarde su máquina herramienta fuera del alcance de niños cuando no la esté usando y no permita que personas que no estén familiarizadas con la máquina herramienta o estas instrucciones la usen. Las máquinas herramienta son peligrosas en manos de personas no capacitadas.
e) Mantenga su máquina herramienta. Revise la máquina herramienta para verificar que no esté mal alineada, que sus piezas móviles no estén trabadas o rotas y que no exista otra condición que pudiera afectar su operación. Si está dañada, haga reparar la máquina herramienta antes de utilizarla. Muchos accidentes son causados por usar máquinas herramienta que no han sido bien mantenidas.
f) Mantenga máquinas herramienta que son usadas para cortar afiladas y limpias. Las máquinas herramienta de corte debidamente mantenidas y afiladas tienen menos probabilidades de trabarse y son más fáciles de controlar.
g) Use la máquina herramienta, sus accesorios, etc., en cumplimiento con estas instrucciones y en la manera para la cual la máquina herramienta fue diseñada, tomando en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de una máquina herramienta

para operaciones fuera de aquellas para las que fue diseñada podría resultar en una situación peligrosa.

5) USO Y CUIDADO DE LA HERRAMIENTA A BATERÍA

a) Asegúrese de que el interruptor está en la posición Apagado (Off) antes de colocar la batería. La colocación de la batería en herramientas eléctricas que tienen el interruptor en Encendido (On) puede provocar accidentes.
b) Recargue solamente con el cargador indicado por el fabricante. Un cargador apropiado para un tipo de batería puede provocar riesgo de incendio si se utiliza con otra batería.
c) Utilice las herramientas eléctricas sólo con las baterías indicadas específicamente. El uso de cualquier otra batería puede provocar riesgo de lesiones e incendio.
d) Cuando no se utiliza la batería, guárdela lejos de otros objetos metálicos como: clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan producir la conexión de un terminal con otro. Conectar entre sí los terminales de la batería puede provocar quemaduras o incendio.
e) En caso de maltrato, la batería puede expulsar líquido: evite el contacto con el mismo. Si accidentalmente se produce contacto, lave con abundante agua. Si el líquido toca los ojos, busque asistencia medica. El líquido expulsado por la batería produce irritación o quemaduras.

6) SERVICIO

a) Haga reparar su máquina herramienta por un técnico de reparación calificado, utilizando sólo repuestos originales. Esto garantizará la seguridad de la máquina herramienta.

Normas de seguridad adicionales para las sierra circulares

A PELIGRO: Mantenga las manos alejadas del área de corte y de la hoja. Mantenga su mano libre sobre el mango auxiliar

o la caja protectora del motor. Si utiliza ambas manos para sos- tener la sierra, no podrá cortarse accidentalmente con la hoja.

• Mantenga su cuerpo a cualquiera de los dos lados de la hoja pero nunca en línea con la hoja de la sierra. La sierra podría REBOTAR y saltar hacia atrás (vea REBOTE).
• No ponga las manos debajo de la pieza de trabajo. El protector no podrá protegerle de la hoja debajo de la pieza de trabajo.
• Revise que el protector inferior cierre bien antes de usarlo. No opere la sierra si el protector inferior no se mueve libremente o cierra instantáneamente. Nunca sujete o ate el protector inferior para mantenerlo abierto. Si la sierra se cae accidentalmente, el protector inferior puede doblarse. Eleve el protector inferior con el mango de retracción y asegúrese que se mueva libremente y que no toque la hoja ni otra parte de la sierra, en todos los ángulos y las profundidades de corte.
• Revise el funcionamiento y condición del resorte del protector inferior. Si el protector y el resorte no funcionan bien, deberán ser reparados antes de usarse. Puede que el protector inferior opere con lentitud cuando haya partes dañadas, depósitos pegajosos o una acumulación de residuos.
• El protector inferior sólo debería ser replegado manualmente para cortes centrales (tipo orificio) y cortes compuestos. Eleve el protector inferior con el mango de retracción. Apenas la hoja penetre el material se deberá soltar el protector inferior. Para todo otro tipo de serrado, el protector inferior deberá usarse en forma automática.

• Siempre observe que el protector inferior cubra la hoja antes de dejar la sierra en el piso o sobre un banco. Una hoja en movimiento sin protección hará que la sierra se desplace hacia atrás cortando todo lo que esté en su camino. Tenga conciencia del tiempo que demora la sierra en detenerse luego de soltarse el conmutador.

• NUNCA sostenga la pieza de trabajo en sus manos o sobre sus piernas. Es importante soportar la pieza de trabajo debidamente para minimizar la exposición del cuerpo, el trabado de la hoja o la pérdida de control.

• Sostenga la herramienta de sus superficies de empuñadura aisladas cuando corte en un lugar donde la sierra pueda entrar en contacto con hilos eléctricos ocultos. El contacto con un hilo cargado cargará a su vez las partes metálicas expuestas de la herramienta y se descargarán en el operador.
• Cuando haga cortes longitudinales, siempre use una barrera para cortes longitudinales o regla de guía. Esto mejorará la precisión del corte y reducirá las posibilidades de trabajo de la hoja.
• Siempre use hojas con el tamaño y la forma del orificio del mandril correctos (diamante en vez de redondos). Aquellas hojas que no sean de la misma forma o tamaño del mandril de la sierra operarán en forma excéntrica lo cual hará que se pierda el control.
• Nunca use arandelas o pernos dañados o incorrectos con la hoja. Las arandelas y pernos de la hoja fueron especialmente diseñados para su sierra, para su desempeño óptimo y seguridad de la operación.
• Evite cortar clavos. Revise la madera para asegurar que no tenga clavos, antes de cortar.
• El rebote es una reacción repentina a una hoja de sierra trabada o mal alineada lo cual causa que la sierra pierda el control y que se levante y rebote contra la pieza de trabajo en la dirección del operador.
• Cuando la hoja está trabada firmemente en el cierre de la vía de corte, la hoja se detiene y la reacción del motor lleva a que la unidad rebote rápidamente hacia el operador.

CAUSAS Y PREVENCIÓN DE REBOTE POR PARTE DEL OPERADOR

• Si la hoja se tuerce o queda mal alineada dentro del corte, los dientes del borde posterior de la sierra pueden penetrar la superficie superior de la madera lo que hace que la hoja se salga de la vía del corte y rebote hacia el operador.
• El rebote es el resultado del mal uso de la herramienta o de procedimientos o condiciones de operación incorrectos y puede ser evitado al tomar las precauciones debidas, enumeradas a continuación:
• Sujete la sierra firmemente con ambas manos y sitúe su cuerpo y brazo de modo que pueda resistir la fuerza del rebote. La fuerza del rebote puede ser controlada por el operador si se toman las precauciones debidas.
• Cuando la hoja se trabe o cuando el corte debe ser inter-rumpido por cualquier motivo, suelte el gatillo y sostenga la sierra sin moverla, dentro del material hasta que la hoja se detenga completamente. Nunca intente quitar la sierra de la pieza de trabajo o tirar la sierra hacia atrás mientras la hoja esté en movimiento, pues podría rebotar. Investigue y tome medidas correctivas para eliminar la causa del trabado de la sierra.
• Cuando vuelva a arrancar la sierra en la pieza de trabajo, centre la hoja en la vía y revise que los dientes de la sierra no estén enganchados en el material. Si la hoja de la sierra se traba, puede que se levante o rebote de la pieza de trabajo cuando la sierra se vuelva a arrancar.
• Soporte paneles grandes para minimizar el riesgo de trabajo y rebote de la hoja. Los paneles grandes tienden a hundirse en el medio, por su propio peso. Se debe colocar soporte bajo el panel en ambos costados, cerca de la línea del corte y del borde del panel.
• No use una hoja roma o dañada. Las hojas romas o mal puestas producen una vía de corte estrecha lo cual causa una fricción excesiva, trabado de la hoja y rebote.

- Las palancas de bloqueo de profundidad de la hoja y ajuste del bisel deben estar ajustadas y firmes antes de hacer el corte. Si el ajuste de la hoja se desplaza durante el corte, la sierra se trabará y REBOTARÁ. - Use precaución adicional cuando haga un corte central tipo orificio en paredes existentes u otras áreas ciegas. La hoja puede cortar objetos tras estas superficies que harán que la sierra rebote.

ADVERTENCIA: Use SIEMPRE lentes de seguridad. Los anteojos de uso diario NO son lentes de seguridad. Utilice también máscaras faciales o para polvo si el corte produce polvillo. UTILICE SIEMPRE EQUIPOS DE SEGURIDAD CERTIFICADOS:

• protección para los ojos ANSI Z87.1(CAN/CSA Z94.3),
  • protección auditiva ANSI S12.6 (S3.19),
• protección respiratoria según las normas NIOSH/OSHA/MSHA.

ADVERTENCIA: Parte del polvo generado al lijar, serrar, esmeri- lar o taladrar, así como al realizar otras actividades del sector de la construcción, contienen productos químicos que pueden producir cáncer, defectos congénitos u otras afecciones reproductivas. Ejemplos de esas substancias químicas son:

• plomo procedente de pinturas basadas en plomo,
• óxido de silicio cristalino procedente de ladrillos, cemento y otros productos de mampostería, y
• arsénico y cromo procedentes de madera tratada químicamente (CCA).

El peligro derivado de estas exposiciones que usted enfrente varía en función de la frecuencia con que se realice este tipo de trabajo. Para reducir la exposición a esas sustancias químicas: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículas microscópicas.

• Evite el contacto prolongado con el polvo procedente del lijado, serrado, esmerilado y taladrado eléctricos, así como de otras actividades del sector de la construcción. Lleve ropa protectora y lave con agua y jabón las zonas expuestas. Si permite que el polvo se introduzca en la boca u ojos o quede sobre la piel, puede favorecer la absorción de productos químicos peligrosos.
  ADVERTENCIA: El uso de esta herramienta puede generar o dispersar polvo lo cual puede causar lesiones respiratorias serías y permanentes y otros tipos de lesión. Siempre use protección respiratoria aprobada por NIOSH/OSHA para la exposición al polvo. Dinja las partículas en dirección opuesta a su cara y cuerpo.
  ADVERTENCIA: Utilice siempre la protección de ojo. Todos los usuarios y personas presentes deben usar la protección de ojo que se conforma con ANSI Z87.1.
  ADVERTENCIA: Durante el uso, use siempre protección auditiva adecuada que cumpla con la norma ANSI S12.6 (S3.19). Bajo ciertas circunstancias y según el período de uso, el ruido producido por este producto puede contribuir a la pérdida de audición.
  ▲ PRECAUCIÓN: Cuando no se utilice, coloque la sierra circular en una superficie estable, lado del zapato abajo, en la que no provocará tropezones o caídas. Algunas herramientas con paquetes de baterías grandes permanecerán en forma vertical, pero pueden ser derribadas fácilmente.
• La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y sus definiciones son los siguientes:

V ......voltios A ......
Hz ......hertz W ......
min......minutos \~ ...... corriente alterna
=== .....corriente directa n_0 ..... velocidad sin carga

☐......Construcción Clase I(con conexión a tierra)	●......terminal a tierra
☐......Construcción Clase II(con aislamiento doble)	▲......símbolo de alertade seguridad
BPM......golpes por minuto	.../min....revoluciones oreciprocidadpor minuto

Instrucciones de seguridad importantes para los cargadores de baterías

CONSERVE ESTAS INSTRUCCIONES: Este manual contiene instrucciones importantes de seguridad para los cargadores de baterías.

- Antes de utilizar el cargador, lea todas las instrucciones y las prevenciones en el cargador, en el paquete de baterías y en el producto que utiliza el paquete de baterías.

ADVERTENCIA: Peligro de descarga eléctrica. No permita que ningún líquido entre en el cargador.

APRECAUCIÓN: Peligro de quemaduras. Para reducir el riesgo de lesiones, cargue sólo baterías DEWALT. Otros tipos de baterías pueden estallar y provocar daños personales y materiales.

APRECAUCIÓN: En determinadas condiciones, con el cargador enchufado en el tomacorriente, algunos materiales extraños pueden provocar un cortocircuito en el cargador. Se deben mantener lejos de las cavidades del cargador los materiales extraños de naturaleza conductora, entre los que se incluyen la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas. Siempre desenchufe el cargador del tomacorriente cuando no haya un paquete de baterías en la cavidad. Desenchufe el cargador antes de intentar limpiarlo.

- NO intente cargar el paquete de baterías con cargadores distintos de aquéllos mencionados en este manual. El

cargador y el paquete de baterías están específicamente diseñados para funcionar en conjunto.

- Estos cargadores no están diseñados para usos distintos de la carga de baterías recargables de DEWALT. Otros usos pueden provocar riesgo de incendio, descarga eléctrica o electrocución.

- No exponga el cargador a la lluvia ni a la nieve.

- Tire del enchufe y no del cable al desconectar el cargador. Esto reducirá el riesgo de avería en el enchufe y el cable.

- Asegúrese de que el cable esté ubicado de manera que no lo pise, tropiece o esté sujeto a daños o tensiones de alguna otra manera.

- No utilice un cable prolongador a menos que sea absolutamente necesario. El uso de un cable prolongador incorrecto puede provocar riesgo de incendio, descarga eléctrica o electrocución.

- El cable prolongador debe tener un tamaño de cable adecuado (AWG o Calibre de conductor de Estados Unidos) para seguridad. Cuanto más pequeño sea el número de calibre del conductor, mayor será la capacidad del cable; es decir, un calibre 16 tiene más capacidad que un calibre 18. Cuando se utiliza más de una prolongación para lograr la longitud total, asegúrese de que cada prolongación tenga la medida mínima del conductor.

- No coloque objetos en la parte superior del cargador ni coloque el cargador en una superficie blanda que pueda bloquear las ranuras de ventilación y provocar un calor interno excesivo. Coloque el cargador en una posición alejada de cualquier fuente de calor. El cargador se ventila a través de ranuras en la parte superior e inferior de la unidad.

- No monte el cargador en la pared ni lo instale en forma permanente sobre ninguna superficie. El cargador está diseñado para ser utilizado sobre una superficie plana y estable (por ej., un banco o una mesa).

• No opere el cargador con un cable o enchufe dañados: reemplácelos de inmediato.
• No opere el cargador si éste ha recibido un golpe fuerte, se ha caído o presenta algún daño. Llévelo a un centro de mantenimiento autorizado.
• No desarme el cargador; llévelo a un centro de mantenimiento autorizado cuando requiera mantenimiento o una reparación. El armado incorrecto puede implicar un riesgo de descarga eléctrica, electrocución o incendio.
• Desconecte el cargador del tomacorriente antes de intentar limpiarlo. Esto reducirá el riesgo de descarga eléctrica. Quitar el paquete de baterías no reducirá este riesgo.
  • NUNCA intente conectar 2 cargadores juntos.
• El cargador está diseñado para operar con corriente eléctrica doméstica estándar (120 voltios). No intente utilizarlo con ningún otro voltaje.

CONSERVE ESTAS INSTRUCCIONES

Introducción

El cargador DC9000 está diseñado para cargar paquetes de baterías DEWALT en una hora aproximadamente. Este cargador no requiere regulación y está diseñado para ser usado con facilidad. Sencillamente coloque el paquete de baterías en la cavidad del cargador enchufado y automáticamente el paquete se cargará.

Instrucciones de seguridad importantes para los paquetes de baterías

ADVERTENCIA: Para un funcionamiento seguro, lea éste y todos los manuales de instrucciones incluidos con el cargador antes de utilizarlo.

Al solicitar paquetes de baterías de repuesto, asegúrese de incluir el número de catálogo y el voltaje. Consulte el gráfico en la última página de este manual para conocer la compatibilidad entre los cargadores y los paquetes de baterías.

El paquete de baterías incluido en la caja no está completamente cargado. Antes de utilizar el paquete de baterías y el cargador, lea las instrucciones de seguridad a continuación. Luego siga los procedimientos de carga detallados.

LEA TODAS LAS INSTRUCCIONES

• No incinere el paquete de baterías aunque tenga daños importantes o esté completamente desgastado. El paquete de baterías puede explotar en el fuego. Cuando se queman paquetes de baterías de iones de litio, se generan vapores y materiales tóxicos.
• No cargue ni use la batería en atmósferas explosivas, como ambientes en los que hay líquidos, gases o polvo inflamables. Insertar o retirar la batería del cargador puede encender el polvo o los vapores.
• Si el contenido de las baterías entra en contacto con la piel, lave el área de inmediato con agua y jabón suave. Si el líquido de la batería entra en contacto con los ojos, enjuague con agua manteniendo los ojos abiertos durante 15 minutos o hasta que la irritación cese. Si se necesita atención médica, el electrolito de la batería contiene una mezcla de carbonatos orgánicos líquidos y sales de litio.
• El contenido de las células de la batería abierta puede generar irritación respiratoria. Respire aire fresco. Si los síntomas persisten, busque atención médica.
  ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede encenderse si se expone a chispas o llamas.
• Cargue los paquetes de baterías sólo con cargadores DEWALT.
• NO salpique ni sumerja en agua u otros líquidos.
• No almacene ni utilice la herramienta y el paquete de baterías en lugares en los que la temperatura puede llegar a o superar los 40 °C (105 °F) (como en toldos al aire libre o construcciones de metal en verano).

ADVERTENCIA: Nunca intente abrir el paquete de baterías por ningún motivo. Si la caja del paquete de baterías está agrietada o dañada, no la introduzca en el cargador. No comprima, deje caer ni dañe el paquete de baterías. No utilice un paquete de baterías o un cargador que haya recibido un golpe fuerte, o que se haya caído, que esté agotado o dañado de alguna forma (por ejemplo, perforado con un clavo, golpeado con un martillo, pisado). Los paquetes de baterías dañados deben devolverse al centro de mantenimiento para su reciclado.

ADVERTENCIA: Peligro de incendio. No guarde o transporte la batería de ninguna manera que permita que los terminales expuestos de la batería entren en contacto con objetos metálicos. Por ejemplo, no coloque la batería en delantales, bolsillos, cajas de herramientas, cajas de juegos de productos, cajones, etc. con clavos, llaves, tornillos sueltos, etc. Transportar las baterías puede provocar incendios si los terminales de la batería entran en contacto accidentalmente con materiales conductores como llaves, monedas, herramientas de mano u objetos similares. Las Normas para Materiales Peligrosos del Departamento de Transporte de los Estados Unidos (HMR) prohiben concretamente transportar baterías con fines comerciales o en aviones (es decir, empacadas en maletas y equipaje de mano) A MENOS que estén debidamente protegidas contra cortocircuitos. Por lo tanto, cuando transporte baterías individuales, asegúrese de que los terminales de éstas estén protegidos y bien aislados de materiales con los que puedan hacer contacto y causar un cortocircuito.

El sello RBRC™

El sello RBRC™ (Corporación de reciclado de baterías recargables) que se encuentra sobre la batería de iones de litio (o paquete de baterías) indica que los costos para reciclar la batería (o el

paquete de baterías) al final de su vida útil ya fueron pagados por DEWALT.

La RBRC, en cooperación con DEWALT y otros usuarios de baterías, ha establecido programas en los Estados Unidos para facilitar la recolección de baterías de iones de litio ya usadas. Ayude a proteger nuestro medio ambiente y a conservar los recursos naturales: devuelva las baterías de iones de litio usadas a un centro de mantenimiento autorizado DEWALT o a un comerciante minorista para que sean recicladas. También puede comunicarse con el centro de reciclado local para obtener información sobre dónde dejar las baterías agotadas.

RBRC™ es una marca comercial registrada de la Corporación de reciclado de baterías recargables.

Recomendaciones para el almacenamiento

1. El mejor lugar de almacenamiento es un lugar fresco y seco, fuera de la luz solar directa y de un exceso de calor o frío.
2. El almacenamiento prolongado no dañará el paquete de baterías ni el cargador. En condiciones adecuadas, pueden ser almacenados durante 5 años o más.

Cargador

El paquete de baterías debe cargarse durante 1 hora en el cargador DEWALT Asegúrese de leer todas las instrucciones de seguridad antes de utilizar el cargador. Consulte el gráfico en la última página de este manual para conocer la compatibilidad entre los cargadores y los paquetes de baterías.

Procedimiento de carga

1. Enchufe el cargador en un tomacorriente adecuado antes de insertar el paquete de baterías.
2. Introduzca el paquete de baterías en el cargador. El cargador viene equipado con un indicador de combustible con tres

luces que titilarán según el estado de la carga del paquete de baterías.

1. Las tres luces rojas encendidas en forma continua indicarán que la carga ha finalizado. El paquete está completamente cargado y puede utilizarse en este momento o dejarse en el cargador.

	de 0% a 33%	la 1o luz titila
	de 33% a 66%	la 1o luz permanece encendida y la 2o luz titila
	de 66% a 99%	la 1o y la 2o luz permanecen encendidas y la 3o titila
	al 100%	la 1o, la 2o y la 3o luz permanecen encendidas

Diagnósticos del cargador

El cargador está diseñado para detectar ciertos problemas que pueden surgir con los paquetes de baterías o el cargador. Los problemas se indican mediante la titilación conjunta de las tres luces rojas en distintos patrones.

LÍNEA DE POTENCIA CON PROBLEMAS

Cuando se utiliza con algunas fuentes de energía portátiles como generadores o fuentes que convierten CD a CA, el cargador puede suspender temporalmente la operación. Las tres luces rojas titilarán en forma conjunta con dos parpadeos rápidos seguidos de una pausa. Esto indica que la fuente de energía está fuera de los límites.

BATERÍA AVERIADA

El cargador puede detectar una batería agotada o dañada. Las tres luces rojas titilarán en forma conjunta con un parpadeo rápido. La batería no volverá a cargar y debe devolverse a un centro de mantenimiento u otro sitio de recopilación para su reciclado.

CARGADOR AVERIADO

El cargador detectará si no está funcionando adecuadamente. Las tres luces rojas titilarán en forma conjunta con un parpadeo rápido seguido de un parpadeo largo. El cargador no volverá a

funcionar y debe devolverse a un centro de mantenimiento u otro sitio de recopilación para su reciclado.

DEJAR LA BATERÍA EN EL CARGADOR

El cargador y el paquete de baterías se pueden dejar conectados con la luz roja encendida indefinidamente. El cargador mantendrá el paquete de baterías como nuevo y completamente cargado. Este cargador posee un modo de sintonización automático que iguala o equilibra las células individuales del paquete de baterías para que funcione al máximo de su capacidad. Los paquetes de baterías deben ajustarse semanalmente o siempre que la batería no suministre la misma cantidad de potencia. Para utilizar el modo de sintonización, coloque el paquete de baterías en el cargador y déjelo como mínimo durante 8 horas.

Notas importantes sobre la carga

1. Obtendrá una duración más prolongada y un mejor rendimiento si el paquete de baterías se carga cuando la temperatura ambiental está entre 18 °C y 24 °C (65 °F y 75 °F). NO cargue el paquete de batería con una temperatura ambiental por debajo de +4,5 °C (+40 °F) o por encima de +40,5 °C (+105 °F). Esto es importante y evitará daños graves en el paquete de baterías.
2. El cargador y el paquete de baterías pueden estar calientes al tacto durante la carga. Ésta es una condición normal y no indica un problema. Para facilitar el enfirado del paquete de baterías después de su uso, evite colocar el cargador o el paquete de baterías en un ambiente cálido, como debajo de un toldo de metal o en un remolque sin aislamiento.
3. Si el paquete de baterías no se carga adecuadamente: a. Revise el tomacorriente enchufando una lámpara u otro aparato. b. Verifique si el tomacorriente está conectado a un interrupto que corta la energía cuando usted apaga la luz.

c. Mueva el cargador y el paquete de baterías a un lugar donado ADVERTENCIA: Asegúrese de que el botón de bloqueo del la temperatura ambiental sea de aproximadamente 18 °C a 24 °C (65 °F a 75 °F).

d. Si los problemas de carga persisten, lleve la herramienta el paquete de baterías y el cargador al centro de mantenimiento local. Para instalar el paquete de baterías en el mango de la herramienta, alinee la base de la herramienta con los rieles dentro del mango de la herramienta y deslice el paquete de baterías en el

1. Cuando el paquete de baterías no produce energía suficiente para las tareas que previamente realizaba con facilidad, se debe recargar. NO CONTINUE con el uso en estas condiciones. Siga el procedimiento de carga. También se puede cargar un paquete de baterías parcialmente usado cuando se desee, sin ningún efecto negativo sobre éstas.

2. Se deben mantener lejos de las cavidades del cargador los materiales extraños de naturaleza conductora entre los que se incluyen, si bien no de manera taxativa, la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas. Siempre desenchufe el cargador del tomacorriente cuando no haya un paquete de baterías en la cavidad. Desenchufe el cargador antes de intentar limpiarlo.

3. No congele ni sumerja el cargador en agua ni en ningún otro líquido.

ADVERTENCIA: Peligro de descarga eléctrica. No permita que ningún líquido entre en el cargador.

APRECAUCIÓN: Nunca intente abrir el paquete de baterías por ningún motivo. Si la caja protectora de plástico del paquete de baterías se rompe o agrieta, devuélvala a un centro de mantenimiento para su reciclado.

Instalación y extracción del paquete de baterías (Fig. 2, 3)

NOTA: Asegúrese de que el paquete de baterías esté completamente cargado

FIG. 2 N FIG. 3 A B

FUNCIONAMIENTO

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar cualquier dispositivo o accesorio.

Interruptor

Presione el botón de bloqueo del interruptor (A) para liberarlo según se indica (Fig. 3). Para encender el motor, tire del interruptor disparador (B). Para apagar el motor, libere el interruptor disparador. Al liberar el interruptor disparador, el botón de bloqueo se acciona en forma automática.

NOTA: Esta herramienta no tiene un dispositivo para trabar el interruptor en la posición de encendido y nunca debe bloquearse en esta posición por ningún medio.

Cambio de las hojas

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar cualquier dispositivo o accesorio.

DC300 SOLAMENTE (FIG. 4, 5)

La DC300 está equipada con una abrazadera de hoja sin llave (H) y está diseñada para ser ajustada en forma manual. El uso de herramientas externas puede dañar la abrazadera de la hoja.

Para instalar la hoja:

1. Coloque la arandela interna de la abrazadera (O) en el eje de la sierra con la superficie grande y plana hacia afuera en dirección a la hoja (Fig. 4).
2. Repliegue el protector inferior de la hoja (G), coloque la hoja en el eje de la sierra contra la arandela interna de la abrazadera y asegúrese de que la hoja girará en la dirección correcta (la dirección de rotación que indica la flecha en la hoja de la sierra y los dientes debe ser la misma que la dirección de rotación que indica la flecha en el protector inferior). No de por sentado que la impresión de la hoja estará siempre de frente a usted cuando la hoja esté correctamente instalada. Cuando repliegue el protector inferior de la hoja para instalar la hoja, verifique el estado y el accionamiento del protector para asegurarse

de que funcione correctamente. Asegúrese de que se mueva libremente y de que no toque la hoja ni ninguna otra pieza en todos los ángulos y profundidades de corte.

FIG. 4

(dirección de las manillas del reloj)

AJUSTAR

(dirección contraria a las manillas del reloj)

1. Coloque la arandela exterior de la abrazadera (P) en el eje de la sierra con la superficie grande y plana contra la hoja y el costado con los dientes del trinquete hacia afuera.
2. Enrosque manualmente la abrazadera de hoja sin llave (H) en el eje de la sierra (la abrazadera tiene roscas hacia la izquierda que deben ajustarse en sentido contrario a las agujas del reloj, según lo ilustrado en el Figura 5).
3. Oprima el botón de bloqueo de la hoja (L) mientras gira el eje de la hoja en forma manual hasta que el bloqueo de la hoja trabe y la hoja deje de girar
4. Extienda la palanca de la abrazadera de hoja sin llave (H) y ajuste manualmente con firmeza (Fig. 5).

PRECAUCIÓN: Nunca trabe el bloqueo de la hoja con la sierra en funcionamiento ni intente trabar la hoja en un intento de detener la herramienta. Nunca encienda la sierra mientras el bloqueo de la hoja esté trabado. Esto ocasionaría daños graves a la sierra.

Para reemplazar la hoja (Fig. 4):

1. Oprima el botón de bloqueo de la hoja (L) y gire el eje de la hoja hasta que el bloqueo de la hoja trabe y la hoja deje de girar. Con el bloqueo de la hoja trabado, extienda la palanca de la abrazadera de hoja sin llave y gire en el sentido de las agujas del reloj (la abrazadera tiene roscas hacia la izquierda que deben aflojarse en el sentido de las agujas del reloj, según lo ilustrado en el Figura 5).
2. Retire la abrazadera de hoja sin llave (H) y la arandela externa de la abrazadera (P) solamente. Retire la hoja usada.
3. Limpie el aserrín que pudiera estar acumulado en el protector o en el área de la arandela de la abrazadera y verifique el estado y el funcionamiento del protector inferior de la hoja como se detalló anteriormente. No lubrique esta área.
4. Elija la hoja adecuada para la aplicación (ver Hojas). Utilice siempre las hojas de tamaño correcto (diámetro), con la forma y el tamaño adecuados del orificio central, para montar en el eje de la sierra. Asegúrese siempre de que la velocidad máxima recomendada (rpm) de la hoja de la sierra sea igual o mayor que la velocidad (rpm) de la sierra.
5. Siga los pasos 2 al 6 enumerados bajo el título Para instalar la sierra a fin de asegurarse de que la hoja girará en la dirección correcta.

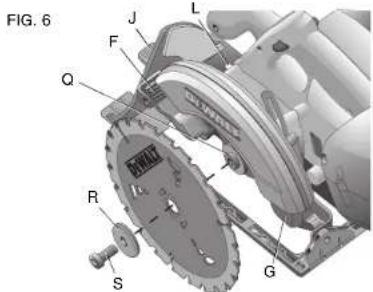

DC310 SOLAMENTE (FIG. 6, 7)

Para instalar la hoja:

1. Coloque la arandela de fijación interior (Q) en el eje de la sierra con la superficie grande y plana mirando hacia la parte de afuera de la hoja (Fig. 6).

1. Repliegue el protector inferior de la hoja (G) y ponga la hoja en el eje de la sierra contra la arandela de fijación interior, asegurando que la hoja rote en la dirección correcta (la flecha de rotación en la hoja y los dientes de la sierra debe apuntar en la misma dirección que la flecha de rotación de la sierra). No suponga que la parte impresa de la hoja tenga que estar mirando hacia afuera cuando esté debidamente instalada. Cuando repliegue el protector inferior de la hoja para instalar la hoja, revise la condición y operación del protector inferior de la hoja para asegurar que esté funcionando bien. Asegúrese que se mueva libremente y que no toque la hoja ni cualquiera otra parte de la sierra, en todos los ángulos y profundidades de corte.

2. Coloque la arandela de fijación exterior (R) en el eje de la sierra con la superficie grande y plana contra la hoja con el lado biselado hacia afuera.

3. Inserte el tomillo de fijación de la hoja (S) en el eje de la sierra con la mano (el tomillo tiene hilos en dirección siniestra y debe ser girado en dirección contraria a las manillas del reloj para ser ajustado, según lo ilustrado en el Figura 8).

4. Presione el dispositivo de bloqueo de la hoja (L) al girar el eje de la sierra con la llave de la hoja hasta que el dispositivo de bloqueo de la hoja enganche y la hoja deje de rotar (Fig. 7).
5. Ajuste bien el tornillo de fijación de la hoja con la llave de la hoja.

PRECAUCIÓN: Nunca trabe el bloqueo de la hoja con la sierra en funcionamiento ni intente trabar la hoja en un intento de detener la herramienta. Nunca encienda la sierra mientras el bloqueo de la hoja esté trabado. Esto ocasionaría daños graves a la sierra.

FIG. 7

FIG. 8 AFLOJAR

(dirección contraria a las manillas del reloj)

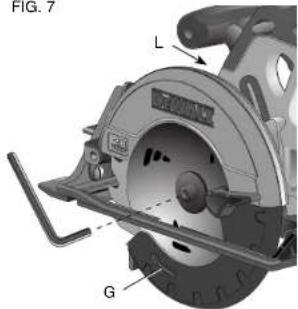

Para cambiar la hoja (Fig. 7):

1. Para soltar el tornillo de fijación de la hoja (S), presione el dispositivo de bloqueo de la hoja (L) y gire el eje de la sierra con la

llave de la hoja hasta que el bloqueo de la hoja enganche y la hoja deje de rotar. Con el bloqueo de la hoja enganchado, gire el tornillo de fijación de la hoja en dirección de las manillas del reloj con la llave de la hoja (el tornillo tiene hilos en dirección siniestra y debe ser girado en dirección de las manillas del reloj para ser aflojado).

1. Quite sólo el tornillo de fijación de la hoja (S) y la arandela de fijación exterior (R). Quite la hoja vieja.
2. Limpie el aserrín que se haya acumulado en el protector o el área de la arandela de fijación y revise la condición y funcionamiento del protector inferior de la hoja como se describe más arriba. No lubrique esta área.
3. Seleccione la hoja correcta para la aplicación (vea Hojas). Siempre use hojas que sean del tamaño correcto (diámetro) con el orificio central del tamaño y la forma apropiados para el montaje en el eje de la sierra. Siempre asegure que la hoja de la sierra alcance o supere la velocidad máxima recomendada (rpm) de la sierra.
4. Siga los pasos 2 a 6 bajo Para instalar la hoja, asegurándose que la hoja gire en la dirección correcta.

PROTECTOR INFERIOR DE LA HOJA (DC300 y DC310)

ADVERTENCIA: El protector inferior de la hoja es un dispositivo de seguridad que reduce el riesgo de lesiones personales graves. Nunca utilice la sierra si el protector inferior falta, está dañado, mal montado o no funciona correctamente. Bajo ninguna circunstancia confie en el protector inferior de la hoja para protegerse. Su seguridad depende de que respete todas las advertencias y precauciones y de que opere la sierra adecuadamente. Antes de cada uso, verifique que el protector inferior cierre correctamente como se describe en la sección Normas de seguridad adicionales para las sierras circulares. Si el protector Inferior de la hoja falta o no funciona adecuadamente, haga reparar la sierra antes

de usarla. Para garantizar la seguridad y la confiabilidad del producto, las reparaciones, el mantenimiento y los ajustes se deben realizar en los centros de mantenimiento autorizados o en otras organizaciones de mantenimiento calificadas, y siempre deben utilizarse piezas de repuesto idénticas.

Hojas

ADVERTENCIA: Para minimizar el riesgo de lesiones oculares, siempre use protección ocular. El carburo es un material duro pero quebradizo. Si topa con objetos extraños en la pieza de trabajo, tales como alambres o clavos, podría cuartear o quebrar las puntas. Sólo opere la sierra cuando el protector de la hoja esté en su lugar debido. Monte la hoja en forma segura y asegúrese de que rote en la dirección debida antes de usar la sierra y siempre use una hoja limpia y afilada.

APRECAUCIÓN: No use esta sierra para cortar metales ferrosos (acero), mampostería, vidrio, Hardiplank® (u otro tipo de mampostería similar al entarimado), tablas de cemento o baldosas.

No utilice hojas o discos abrasivos. Una hoja sin filo puede ocasionar un corte lento e ineficiente, la sobrecarga del motor, la formación excesiva de astillas y puede aumentar la posibilidad de retroceso de la hoja. Consulte la siguiente tabla para determinar el tamaño adecuado de la hoja de reemplazo para su modelo de sierra.

Modelo	Diámetro
DC300	7-1/4"
DC310	6-1/2"

Utilice solamente hojas DEWALT para realizar cortes de todo tipo, cortes uniformes en madera o cortes en vinilo/madera contra-chapada sin punta de carburo.

Si necesita ayuda con relación a las hojas, comuníquese al 1-800-4-DEWALT (1-800-433-9258).

Ajuste de la profundidad de corte

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar cualquier dispositivo o accesorio.

1. Sostenga la sierra con firmeza, aflojela palanca de ajuste de profundidad (en el sentido de las agujas del reloj), (Fig. 9, D), y mueva la zapata hasta obtener la profundidad de corte deseada.
2. Asegúrese de volver a ajustar la palanca de ajuste de profundidad (en sentido contrario a las agujas del reloj) antes de operar la sierra.

Para lograr una acción de corte eficiente, configure el ajuste de profundidad de modo que un diente de la sierra se proyecte por debajo del material que desea cortar. Esta distancia va desde la punta del diente hasta la parte inferior del paso enfrente de éste. Esto minimiza la fricción de la hoja, elimina las astillas del corte, permite un corte más rápido y sin sobrecalentamiento y reduce las posibilidades de retroceso de la hoja. La Figura 10 muestra un

método para verificar que la profundidad de corte sea la correcta. Coloque una pieza del material que planea cortar a lo largo del costado de la sierra, como se muestra, y observe cuánto del diente se proyecta más allá del material.

NOTA: Cuando use hojas con punta de carburo, haga una excepción a la norma anterior y deje que sólo la mitad de un diente se proyecte por debajo del material que desea cortar.

Ajuste del ángulo del bisel (Fig. 11)

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar cualquier dispositivo o accesorio.

El margen total de ajuste del bisel oscila entre 0° y 50°. El soporte giratorio está graduado en incrementos de 1°. En el frente de la sierra hay un mecanismo para regular el ángulo del bisel, (Fig. 11), que consta de un soporte giratorio calibrado y una palanca de ajuste del bisel (DC300) o botón de ajuste del bisel (DC310).

FIG. 11

PARA CONFIGURAR LA SIERRA PARA UN CORTE BISELAD (FIG.11)

1. Eleve la palanca (o botón) (J) para aflojar el ajuste del bisel, alinee el indicador con la marca del ángulo deseado e incline la zapata hasta alcanzar dicho ángulo.
2. Baje la palanca y vuelva a ajustar el ajuste del bisel.

Retén del bisel (DC300 solamente)

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar cualquier dispositivo o accesorio.

Esta sierra está equipada con un retén para el bisel. A medida que inclina la zapata, oirá un clic y observará que la zapata se detiene a los 22,5 y 45 grados. Si uno de estos ángulos corresponde al ángulo deseado, baje la palanca (J) y vuelva a ajustarla. Si busca otro ángulo, siga inclinando la zapata hasta que el indicador se alinee con la marca deseada. Baje la palanca (J) y vuelva a ajustarla.

Ajuste de la zapata para cortes a 90°

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar cualquier dispositivo o accesorio.

SI SE REQUIERE UN AJUSTE ADICIONAL (FIG. 12)

1. Regule la sierra a un bisel de 0°
2. Repliegue el protector de la hoja. Coloque la sierra sobre el costado de la hoja.
3. Afloje la palanca (o botón) de ajuste del bisel (J). Coloque una escuadra contra la hoja y la zapata para ajustar a la configuración de 90°.
4. Gire el tornillo de ajuste (K) en la parte inferior de la zapata hasta que la hoja y la zapata estén al ras con la escuadra. Vuelva a ajustar la palanca (o botón) de ajuste del bisel (J).
5. Verifique la cuadratura de un corte real en una pieza de descarte del material para confirmar la precisión de la configuración.

La parte frontal de la sierra tiene un indicador de corte para los cortes verticales y biselados. Este indicador le permite guiar la sierra a lo largo de las líneas de corte marcadas con lápiz en el material que desea cortar. El indicador se alinea con el costado izquierdo (exterior) de la hoja de la sierra, que produce la ranura o corte de la sierra ("kerf") al descender en movimiento a la derecha del indicador. Guíe la hoja a lo largo de la línea de corte marcada con lápiz de modo que el corte de la sierra caiga en el material excedente o de descarte.

FIG. 14
APOYE la tabla o el panel CERCA del corte.
FIG. 15
NO APOYE la tabla o el panel LEJOS del corte.

SUPPORT

Apoyo de las piezas de trabajo

ADVERTENCIA: Es importante apoyar bien la pieza sobre la que se trabaja y sostener la sierra firmemente para evitar la pérdida de control, que podría provocar lesiones personales. La Figura 13 ilustra el soporte manual correcto de la sierra. Sujete la herramienta firmemente con ambas manos y ubique su cuerpo y el brazo de modo que pueda resistir el retroceso de la hoja, en caso de que ocurriese.

La Figura 13 muestra la posición correcta de la sierra. Observe que las manos están ubicadas fuera del área de corte. Para evitar el retroceso, APOYE la tabla o el panel CERCA del corte (Fig. 14). NO APOYE la tabla o el panel lejos del corte (Fig. 15).

Coloque la pieza de trabajo con su lado "bueno" – el que tiene mejor apariencia – hacia abajo. La sierra corta hacia arriba, de modo que, en el caso de que se formasen astillas, éstas se formarán en la cara de la pieza que está hacia arriba.

Corte

Coloque la parte más ancha de la zapata de la sierra sobre la parte de la pieza de trabajo que está firmemente apoyada, no sobre la sección que se caerá cuando se realice el corte. A modo de ejemplo, la Figura 13 ilustra la manera CORRECTA de cortar el extremo de una tabla. Siempre asegure la pieza de trabajo. ¡No trate de sujetar piezas cortas con la mano! Recuerde sostener el material voladizo o saliente. Tenga cuidado cuando corte el material desde abajo.

Asegúrese de que la sierra funcione a su velocidad máxima antes de que la hoja haga contacto con el material que desea cortar. Arrancar la sierra con la hoja contra el material que desea cortar puede ocasionar el retroceso de la hoja. Empuje la sierra hacia adelante a una velocidad que permita que la hoja corte sin esfuerzo. La dureza y la rigidez puedan variar, aun en la misma pieza de trabajo, y las secciones nudosas o húmedas pueden sobrecargar

la sierra. Cuando ocurre esto, empuje la sierra más despacio, pero con fuerza suficiente para seguir trabajando sin que la velocidad disminuya. Forzar la sierra puede causar cortes ásperos, inexactitud, el retroceso de la hoja y el sobrecalentamiento del motor. Si comienza el corte fuera de la línea, no trate de forzarlo al lugar de corte correspondiente. Libere el interruptor y deje que la hoja se detenga por completo. Luego puede retirar la sierra, observar nuevamente y comenzar un nuevo corte ligeramente dentro del corte incorrecto. En cualquier caso, retire la sierra si debe cambiar el corte. Forzar la corrección del corte dentro del corte puede atascar la sierra y provocar el retroceso de la hoja.

SI LA SIERRA SE ATASCA, LIBERE EL INTERRUPTOR Y RETIRE LA SIERRA HASTA QUE SE SUELTE. ANTES DE VOLVER A ARRANCAR LA SIERRA, ASEGURESE DE QUE LA HOJA ESTÉ DIRECTAMENTE EN EL CORTE Y ALEJADA DEL BORDE DE CORTE.

Cuando termine de cortar, libere el interruptor y deje que la hoja se detenga antes de levantar la sierra de la pieza de trabajo. Cuando levante la sierra, el protector telescópico tensado a resorte se cerrará automáticamente debajo de la hoja. Recuerde que antes de que esto ocurra, la hoja está expuesta. Nunca se extienda por debajo de la pieza de trabajo por ningún motivo. Cuando tenga que replegar el protector telescópico en forma manual (según se requiere para empezar los cortes internos), utilice siempre la palanca retractil.

NOTA: Cuando corte tiras angostas, tenga la precaución de asegurarse de que las piezas pequeñas cortadas no cuelguen dentro del protector inferior.

CORTE LONGITUDINAL (FIG. 16)

El corte longitudinal consiste en cortar tablas anchas en tiras más agostas siguiendo la veta de la madera. Para este tipo de corte, guiarse en forma manual resulta más difícil, por lo que se recomienda el uso de una guía de corte.

FIG. 16 INSTALAR LA GUÍA DE CORTE EN ESTA DIRECCIÓN

CORTE INTERNO (FIG. 17)

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar cualquier dispositivo o accesorio.

ADVERTENCIA: Nunca ate el protector de la hoja en una posición elevada. Nunca mueva la sierra hacia atrás cuando realice cortes internos. Esto puede ocasionar que la unidad se eleve de la superficie de trabajo y se produzcan lesiones.

Los cortes internos son los que se realizan en pisos, paredes u otras superficies planas.

1. Regule la zapata de la sierra a la profundidad de corte deseada de la hoja.
2. Incline la sierra hacia adelante y apoye el frente de la zapata en el material que desea cortar.
3. Use la palanca retráctil y repliegue el protector infe-

rior de la hoja a una posición elevada. Baje la parte trasera de la zapata hasta que los dientes de la hoja apenas toquen la línea de corte.

1. Libere el protector de la hoja (el contacto de éste con la pieza de trabajo lo mantendrá en su lugar para que se abra libremente cuando comience a realizar el corte). Retire la mano de la palanca del protector y sujete con firmeza el mango auxiliar (M), como se muestra en la Figura 17. Ubique su cuerpo y el brazo de modo que pueda resistir el retroceso de la hoja en caso de que ocurriese.
2. Antes de encender la sierra, asegúrese de que la hoja no esté en contacto con la superficie de corte.
3. Arranque el motor y baje la sierra gradualmente hasta que la zapata se apoye horizontalmente sobre el material que desea cortar. Avance la sierra a lo largo de la línea de corte hasta completar el corte.
4. Libere el interruptor y deje que la sierra se detenga por completo antes de retirar la hoja del material.
5. Cada vez que comience un nuevo corte, repita el proceso descrito.

MANTENIMIENTO

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar cualquier dispositivo o accesorio.

Limpieza

ADVERTENCIA: nunca utilice disolventes u otros químicos abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en un líquido.

INSTRUCCIONES PARA LA LIMPIEZA DEL CARGADOR

ADVERTENCIA: Peligro de descarga eléctrica. Desconecte el cargador del tomacorriente de CA antes de limpiarlo. Para quitar la suciedad y la grasa de la parte externa del cargador, se puede usar un paño o un cepillo suave, que no sea metálico. No use agua ni cualquier otra solución de limpieza.

Lubricación

La herramienta usa rodamientos autolubricantes y no requieren ser relubricados. Sin embargo, sí se recomienda que una vez al año lleve o envíe la herramienta a un centro de servicio autorizado para una limpieza, inspección y lubricación a fondo del cárter.

Reparaciones

Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben ser realizados en un centro de mantenimiento en la fábrica DEWALT, en un centro de mantenimiento autorizado DEWALT u por otro personal de mantenimiento calificado. Utilice siempre piezas de repuesto idénticas.

ACCESORIOS

ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece DeWALT, el uso de dichos accesorios podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios DeWALT recomendados.

Los accesorios que se recomiendan para la herramienta están disponibles a un costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita ayuda para localizar algún accesorio para su herramienta, comuníquese con DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, llame al 1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio Web www.dewalt.com.

Póliza de Garantía

IDENTIFICACIÓN DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: ____ Mod./Cat.: ____

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega del producto:

Nombre y domicilio del distribuidor donde se adquirió el producto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura de compra.

EXCEPCIONES.

Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales:
• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesorios originales.

Garantía limitada por tres años

DEWALT reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de compra. Esta garantía no cubre fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visitenos en www.dewalt.com o dirigase al centro de servicio más cercano. Esta garantía no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por terceros. Esta garantía le otorga derechos legales específicos, además de los cuales puede tener otros dependiendo del estado o la provincia en que se encuentre.

Además de la garantía, las herramientas DEWALT están cubiertas por:

1 AÑO DE SERVICIO GRATUITO

DEWALT mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra. Los artículos gastados por la clavadora, tales como la unidad de hoja y retorno del impulsador, no están cubiertas.

DOS AÑOS DE SERVICIO GRATUITO PARA

LOS PAQUETES DE BATERIAS DEWALT

DC9096, DC9091, DC9071, DC9360 y DC9280

GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS

Si no está completamente satisfecho con el desempeño de su máquina herramienta, láser o clavadora DEWALT, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ninguna pregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información. REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al 1-800-4-DEWALT para que se le reemplacen gratuitamente.

PARA REPARACIÓN Y SERVICIO DE SUS HERRAMIENTAS ELÉCTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE SERVICIO MÁS CERCANO

CULIACAN, SIN

Av. Nicolás Bravo #1063 Sur - Col. Industrial Bravo (667) 7 12 42 11

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juárez (33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18

Av. Universidad 1525 - Col. San Luis [phone]

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro [phone]

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. Remes [phone]

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro [phone]

PARA OTRAS LOCALIDADES LLAME AL: (55) 5326 7100

Notificación de patente

Fabricado bajo las patentes N°

6859013 6133713

6329788 6057608

6175211 6653815

de los Estados Unidos.

Puede haber otras patentes

pendientes.

Especificaciones

DC300	36	volts	4	000	rpm
DC310	28	volts	3	800	rpm

IMPORTADO: DEWALT S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS, 3A. SECCIÓN, CP 05120

DELEGACIÓN CUAJIMALPA, MÉXICO, D.F

TEL. [phone]

R.F.C.: BDE810626-1W7

Para servicio y ventas consulte

"HERRAMIENTAS ELECTRICAS"

en la seccion amarilla.

|

一

|

1

|

一

|

1

DeWALT Battery and Charger SystemsSystèmes de batterie et de chargeur de DeWALT • Sistemas de la batería y del cargador de DeWALT
Battery	Output	Chargers/Charge	Time
Batterie	Production	Chargeurs/Durée de charge (Minutes)
Bateria	Producción	Cargadores de baterías/Tempo de carga (Minutos)
Cat Numbe	Voltage	Veita/Vollos
Modelle	Yehlón
Modelo	Tensión	DW9106	DW9118	DW9107	DW9108	DW9116	DW9216	DW9117	DW911	DC011	DC9000	DW0246	DW0249	DW9109
DW0242	24	X	X	X	X	X	X	X	X	X	X	60	X	60
DC9095	18	X	X	X	60	60	60	20	60	60	X	X	60	X
DW9095	18	X	X	X	60	60	60	20	60	60	X	X	60	X
DW9095	18	X	X	X	30	30	30	12	30	30	X	X	30	X
DW9095	18	X	X	X	45	45	45	15	45	45	X	X	45	X
DC9091	14.4	90	115	60	60	60	60	20	60	60	X	X	60	X
DW9091	14.4	45	90	45	45	45	45	15	45	45	X	X	45	X
DW9094	14.4	60	60	30	30	30	30	12	30	30	X	X	30	X
DC9071	12	90	115	60	60	60	60	20	60	60	X	X	60	X
DW9071	12	60	90	45	45	45	45	15	45	45	X	X	45	X
DW9072	12	45	60	30	30	30	30	12	30	30	X	X	30	X
DW9050	12	40	X	X	X	X	X	X	X	X	X	X	X	X
DW9061	9.6	60	90	45	45	45	45	15	45	45	X	X	45	X
DW9062	9.6	45	60	30	30	30	30	12	30	30	X	X	30	X
DW9048	9.6	40	X	X	X	X	X	X	X	X	X	X	X	X
DW9057	7.2	45	60	30	30	30	30	12	30	30	X	X	30	X
DC9260	36	X	X	X	X	X	X	X	X	X	60	X	X	X
DC9260	28	X	X	X	X	X	X	X	X	X	60	X	X	X
