MANUAL DE USUARIO BC2259 Maruyama

OWNER'S OPERATOR'S MANUAL Manual del Propietario u Operador

BC2259, BC2259H

BC329H, BC429H

BCF429H, BCF509H

BRUSHCUTTER

CORTADORA

Lea y entienda este manual a fondo, antes de usar este producto

Maruyama.

SAFETY INSTRUCTIONS

INSTRUCCIONES DE SEGURIDAD

1. Lea y entienda este Manual de Instrucciones antes de usar este producto. Familiarícese a fondo con el uso adecuado de este equipo.
2. Nunca permita que los niños operen la Cortadora de Maleza. Este no es un juguete. Nunca permita que adultos operen la unidad sin antes haber leído el Manual de Instrucciones.
3. Familiarícese con los controles de la máquina y aprenda la forma de interrumpir su operación rápidamente.
4. SIEMPRE USE GAFAS DE SEGURIDAD o cualquier otra protección apropiada para los ojos y emplee también protección apropiada para los oídos.
5. No permita el acceso de gente o animales al área de trabajo, especialmente de niños o mascotas.
6. Nunca opere la cortadora de maleza cuando se sienta cansado o fatigado.
7. Nunca opere la máquina sin sus debidos resguardos o elementos de protección o seguridad correctamente instalados.
8. Vista en forma apropiada para el trabajo, sin ropa o adornos sueltos. Estos pueden enredarse en los elementos móviles de la máquina. Siempre use calzado fuerte, pantalones largos y camisas de manga larga.
9. La gasolina es altamente inflamable, y por lo tanto manéjela con cuidado. Llene el tanque de combustible con la mezcla indicada de gasolina y aceite antes de tratar de encender el motor.
10. Use un recipiente apropiado para gasolina para guardar la mezcla de gasolina y aceite.
11. No llene el tanque cuando el motor esté operando o esté caliente.
12. No fume cuando esté manejando gasolina.
13. Llene el tanque de combustible al aire libre y hasta un nivel de unos 10 mm. del borde del tanque, no del borde del cuello de llenado
14. Limpie cualquier cantidad de gasolina que se haya derramado, antes de encender el motor.
15. Párese siempre en forma estable y segura, agarre firmemente, con ambas manos los manubrios y camine, nunca corra.
16. Use siempre la herramienta apropiada para el trabajo que va a realizar. No use la cortadora de maleza para trabajos que el fabricante no recomienda.
17. Asegúrese de que todos los elementos de sujeción estén en su lugar y bien ajustados. Siga las instrucciones de mantenimiento, empezando en la página ES-6 de este Manual
18. No acerque las manos o los pies a las piezas móviles.
19. Manténgase fuera del alcance de estas piezas en todo momento.
20. Si se presentan problemas de marcha o de excesiva vibración, detenga el motor inmediatamente e inspeccione la unidad para localizar la causa. La vibración generalmente indica que hay problemas mecánicos.
21. No corte demasiado cerca de la superficie del suelo para evitar que la cuchilla golpee guijarros u otros desperdicios. Evite usar la cortadora de maleza en zonas de roca, gravilla, piedra y materiales similares.
22. Use la cortadora de maleza únicamente de día o con buena luz artificial.
23. Apague el motor y cerciórese que la cuchilla ha dejado de girar completamente antes de invertir la máquina.

ESPECIFICACIONES

	BC2259 BC2259H BC329H BC429H BCF429H BCF509H
PESO SECO 4,6 Kg 4,7 Kg 5,9	Kg 7,6 Kg 7,9 Kg 7,9 Kg
CONFRIGURACION DEL MANUBRIO	Manubrio de Aro	Manubrio de Cuernos
DESPLAZAMIENTO DEL MOTOR	22,5 cc 22,5 cc 31,8 cc 41,5 cc 41,5 cc 50,2 cc
CAPACIDAD DEL TANQUE DE COMBUSTIBLE	0,6 ℓ	0,6 ℓ	1,0 ℓ	1,0 ℓ	1,0 ℓ	1,0 ℓ
CARBURADOR DE TIPO DIAFRAGMA	DIAPHRAGM TYPE
ENCENDIDO SISTEMA DE ESTADO SOLIDO
BUJIA NGK BPM6Y LUZ ENTRE ELECTRODOS 0.6 a 0.7 mm
MEZCLA DE COMBUSTIBLE	USE UNICAMENTE GASOLINA REGULAR SIN PLOMO. MEZCLA 25:1 DE ACEITE PARA MOTOR DE 2 CICLOS. DEBE SER APROBADO PARA MOTOR ENFRIADO POR AIRE.

DESCRIPCION DEL PRODUCTO

BC2259

59 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1. Caja de Engranajes
2. Montaje del eje
3. Modelo
4. Manija de aro
5. Anillo de Montaje de la Cinta Para el Hombro
6. Disparador del Acelerador e Interruptor de Parada
7. Pasador del Eje
8. Carcasa del Embrague
9. Motor
10. Filtro del Aire
11. Depósito de Combustible
12. Cables del Acelerador e Interruptor de Parada
13. Protector del Accesorio de Corte
14. Cuchilla de Corte
15. Cinta Para el Hombro

16. Símbolos para la Seguridad

17. Caja de Engranajes

18. Montaje del eje
19. Modelo
20. Manijas de cuerno
21. Anillo de Montaje de el Arnés Para el Hombro
22. Disparador del Acelerador e Interruptor de Parada
23. Manillar der asa
24. Carcasa del Embrague
25. Motor
26. Filtro del Aire
27. Depósito de Combustible
28. Cables del Acelerador e Interruptor de Parada
29. Protector del Accesorio de Corte
30. Cuchilla de Corte
31. Arnés para el Hombro
32. Símbolos para la Seguridad

INSTRUCCIONES PARA EL ARMADO

ARMADO DEL EJE DE IMPULSION Y EL MOTOR

Fije al motor la carcaza del tambor del embrague usando los cuatro tornillos.

MANIJAS DE CUERNO (en los Modelos BC2259H, BC329H, BC429H, BCF429H y BC529H)

1. Afloje los cuatro tornillos que encuentra sobre el soporte de abrazadera.
2. Inserte en el soporte de abrazadera las manijas de cuerno, izquierda y derecha.

Motor Tornillos (4) Carcasa del Embragu

Manijas de cuerno Abrazaderas Tornillos (4)

MANIJA DE ARO (BC2259)

1. Coloque la manga de caucho al rededor del eje.
2. Ponga la manija de aro y la abrazadera inferior sobre la manga de caucho.
3. Instale los cuatro tornillos con sus tuercas. Apriete los tornillos en forma pareja.

INSTALACION DEL INTERRUPTOR DE PARADA

Enchufe los cables del interruptor de parada en sus conectores correspondientes, en el motor. En este caso la polaridad no es importante.

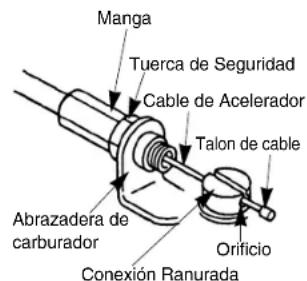

INSTALACION DEL CABLE DEL REGULADOR

La oreja o talón del cable deba pasarse por y a través de la manga de ajuste de cable que se encuentra sujeta por un soporte, encima del carburador. Asegúrese de que el extremo del conducto del cable quede positivamente asentado en la camisa. La oreja del cable encaja en el accesorio ranurado, como se ilustra en la figura.

EN UN EXTREMO DE LA RANURA SE ENCONTRARA UN AGUJERO DISEÑADO PARA LA OREJA.

Opere el gatillo del regulador varias veces para asegurarse de que trabaja correctamente. Ajuste la manga de ajuste del cable de manera que el tope en la leva del control de aire del carburador apenas quede en contacto con el control de aire cuando el gatillo está deprimido. Una vez que el cable del control de aire queda debidamente ajustado, apriete la tuerca de cierre.

[En los modelos BCF429H Y BCF509H]

Asegure el conjunto del cable con las dos bandas como se ilustra en la figura.

[Modelo BC429H]

Asegure el conjunto del cable como se ilustra en la figura.

[BCF429H, BCF509H]

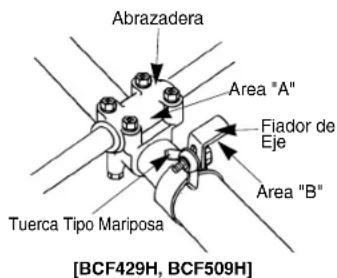

¡Precaución! : El elemento que inmoviliza la acción giratoria debe usarse exclusivamente para fijar el manubrio durante el transporte de la máquina. No enganche este mecanismo cuando la máquina está operando.

En el transporte y almacenamiento:

Afloje la tuerca de mariposa y coloque fiodorde eje en la posición "A" del sporte. Apriete, la tuerca de mariposa y verifique que el manubrio ha quedado inmovilizado.

Cuando vaya a operar la máquina:

Antes de comenzar la operación de la cortadora de maleza, desenganche el elemento inmovilizador. Afloje la tuerca de mariposa, coloque el elemento inmovilizador en la posición B y apriete la tuerca de mariposa para fijarlo en tal lugar. Confirme que el manubrio queda libre de girar en redondo.

Tornillos (4) Manija de aro Eje Manga de Hule Abrazadera Tuercas (4)

Cables de Interruptor de parada Conectores correspondientes

Manga Tuerca de Seguridad Cable de Acelerador Talon de cable Abrazadera de carburador Orificio Conexión Ranurada

Cable de Accelerador Completo Bandas (2) [BCF429H, BCF509H]

[BC429H]

Abrazadera Area "A" Fiador de Eje Area "B" Tuerca Tipo Mariposa [BCF429H, BCF509H]

MONTAJE DEL PROTECTOR

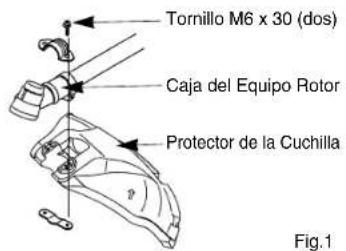

PROTECTOR DE LA CUCHILLA

Fije el protector de la cuchilla a la caja del equipo rotor con dos tornillos M6 x 30 como se indica en la ilustración Fig 1.

Tornillo M6 x 30 (dos) Caja del Equipo Rotor Protector de la Cuchilla Fig.1

PROTECTOR CABEZAL DE NYLON

(Instale la cuchilla que limita la longitud del hilo sobre la extensión del protector.)

1. Coloque la tuerca cuadrada en la extensión del protector. Ver Fig.2

Tuerca cuadrada Extension protector Fig.2

1. Coloque la cuchilla que limita la longitud del nylon utilizando el tornillo de M5x20 bloqueado con la tuerca cuadrada. Ver Fig. 2 y Fig. 3.

Cuchilla M5 x 20 Tornillo Fig.3

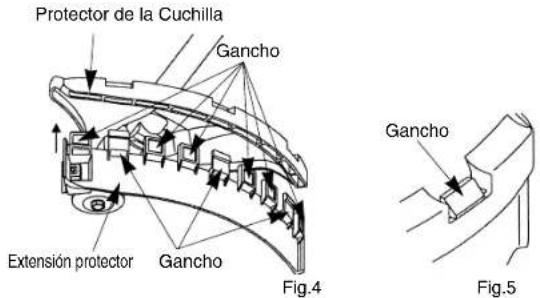

1. Coloque la extensión del protector en los agujeros como se muestra en la fig 4. Asegurándose que las pestañas Fig. 5 entran en la posición correcta. Protector de la

Protector de la Cuchilla Gancho Extension protector Gancho Fig.4 Gancho Fig.5

CUCHILLA DE CORTE

Existe una variedad de cuchillas para satisfacer diferentes condiciones de corte. Es particularmente importante usar la cuchilla o cuchillas apropiadas para el trabajo y aprobadas para ser instaladas en los modelos específicos de las cortadoras de maleza. También es especialmente importante asegurarse de que la cuchilla sea de rotación hacia la izquierda - LEFT - HAND (dirección contraria a las manecillas del reloj), vista desde la posición del operador, y colocar correctamente todos los elementos que fijan la cuchilla.

Estabilizador Arandela Cuchilla de corle Herramienta de Retencion (Clavija de 3,5mm) Adaptador de Acople Caja de Engranajes [BC2259, BC2259H, BC329H] Estabilizador Arandela Cuchilla de corle Adaptador de Acople Caja de Engranajes Cav. Fixação (cav. φ 6 mm) [BC429H, BCF429H, BCF509H]

ANTES DE OPERAR LA MAQUINA

Los motores de dos ciclos que se usan en la cortadora de maleza requieren como combustible una mezcla de GASOLINA y ACEITE para la lubricación de cojinetes y otros elementos móviles. Las proporciones correctas de esta mezcla son 25:1 que corresponden a 40 cc. de aceite en un litro de gasolina.

NOTA : Siempre mezcle por anticipado la gasolina y el aceite en un recipiente limpio, aprobado para gasolina. Nunca mezcle la gasolina y el aceite en un recinto interior o utilizando, para hacer la mezcla, el tanque de la máquina. Use siempre gasolina fresca.

iiADVERTENCIA!! NUNCA USE EN MOTORES MARUYAMA GASOHOL O COMBUSTIBLES MEZCLADOS CON ALCOHOL.

Antes de llenar el tanque de combustible, limpie alrededor de la tapa del tanque para evitar que mugre o desechos entren al tanque cuando se encuentra destapado. Cierre el recipiente y agítelo por un momento para mezclar bien el aceite y la gasolina antes de llenar el tanque de la Cortadora de Maleza. Remueva la tapa y luego llene el tanque hasta unos 10 mm. del borde. Evite llenar el cuello de la boca del tanque y vuelva a colocar la tapa en forma segura.

NSTRUCCIONES DE OPERACION ARRANQUE Y PARADA

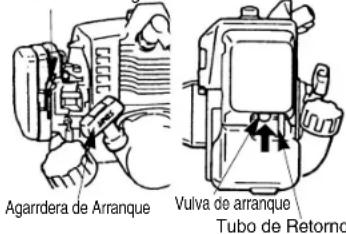

PROCEDIMIENTO PARA EL ARRANQUE EN FRIO

El carburador de este motor cuenta con un sistema cebador. Para arrancar un motor "en frio" de manera adecuada, siga el siguiente procedimiento:

1. Bombeé el cebador hasta que el combustible pueda verse a través del tubo de combustible y que este se dirije al tanque de combustible. La corriente de combustible deberá verse casi claramente, que no esté lleno de burbujas de aire.
2. Cierre la palanca del ahogador llevándola a la posición de cerrada.
3. Con el dispositivo de encendido en "ON" encendido, y el gatillo del acelerador en la posición de ralentí rápido, tire del cordel de arranque. Tire de la cuerda de arranque de retroceso hasta que se pueda ver la marca verde en la cuerda. El motor rotará por la fuerza del principal resorte incorporado. No tire de la cuerda de arranque de retroceso rápidamente. Tire de la cuerda suavemente justo hasta que pueda ver la marca verde en la cuerda, y luego retórnela suavemente. Después que el motor haya arrancado, lleve la palanca del anogador a la posición de "Open" abierta. Entonces accione y afloje el gatillo del acelerador para dejar que vuelva a la posición de ralentí. Si el motor se para, ponusted el acelerador en la posición de abierto "Open": Siga y abrá el acelerador, tire del la palanca de arranque con el gatillo del acelerador puesto en posicion en ralentí rápido "Fast Idle".

ARRANQUE EN CALIENTE

Para volvera arrancar el motor una vez de que éste caliente (arranque en caliente)

1. Ponga la palanca del ahogador en la posición de abierta "Open", y ponga el dispositivo de arranque en la posición de arranque "ON".
2. Deje el gatillo del acelerador en la posición de ralentí y tire de la empuñadura de arranque.
3. Si el motor no arrancase después de tres o cuatro intentos, siga las instrucciones del procedimiento de arranque en Frio en la sección de arriba. Si el motor tampoco arrancase siguiendo el procedimiento arriba descrito, póngase en contacto con el concesionario de Maruyama.

Para Parar El Motor

1. Suelte el gatillo del acelerador
2. Ponga el dispositivo de parada en la posición "STOP" (parada).

Palanca de Ahogador

Agarrdera de Arranque Vulva de arranque Tubo de Retorno

Prendido (ON) Interruptor de Apagado Posicion de Aseleracion Sguro de Aseleracion Rarenti

AJUSTE DEL CARBURADOR

El carburador ha sido cuidadosamente calibrado en fábrica y no debe requerir posteriores ajustes. Unicamente la velocidad de marcha en vacío puede ajustarse girando el tornillo de ajuste de velocidad de marcha en vacío (véase la Figura). La velocidad correcta para BC2259 ejemplar, BC2259H y BC329H tienen 2700 - 3300 RPM, y para otros 2400 - 2800 RPM (que es justo bajo la velocidad de engranaje del embrague) Al girar el tornillo de ajuste en la dirección de las manecillas del reloj se aumenta la velocidad de marcha en vacío. Si se necesitan mayores ajustes, por favor póngase en contacto con un distribuidor local autorizado por MARUYAMA.

Perno de Ajuste de Ralenti

Incrementar Disminuir

OPERACION DE LA CORTADORA DE MALEZA

Las cortadoras de maleza de MARUYAMA han sido diseñadas y probadas en el corte de casi cualquier tipo de pasto, maleza gruesa y vegetación tupida. A medida que usted continúa usando el equipo muchas de las tareas se le harán más fáciles.

PRECAUCION - Lea las INSTRUCCIONES DE SEGURIDAD en cuanto al uso apropiado de la cortadora de maleza que se encuentran en la página (ES-1).

PRECAUCION - Observe todas la precauciones que aparecen en la cortadora de maleza.

PRECAUCION - Use el tipo el tipo de cuchilla apropiada para la máquina y aprobado para realizar la tarea a realizar.

PRECAUCION - Siempre use la Cinta para el Hombro o el Armés para el Hombro cuando opere la cortadora de maleza con una cuchilla metálica. La cortadora de maleza debe ponerse en el lado derecho del operador cuando se usa una cuchilla metálica.

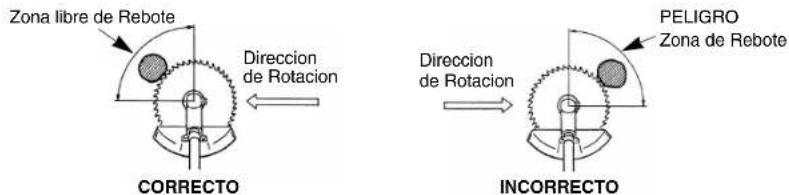

PRECAUCION - Siempre verifique que la cuchilla se ha instalado para girar en la dirección apropiada y que todos los elementos de fijación e instalación están correctamente colocados y asegurados.

¡PRECAUCION - Quite el elemento de inmovilización (perno de 3.5 o 6mm) antes de operar el equipo!

PRECAUCION - No use una cuchilla sin filo, averiada o que produce vibración al usarse. Cuando la cuchilla se atasca con desperdicios apague el motor inmediatamente y limpie la cuchilla.

PRECAUCION - Cuando corte vegetación tupida o arbustos pequeños use el método apropiado para evitar el peligroso "KICK BACK" (que se ilustra en la figura).

MANTENIMIENTO REGULAR

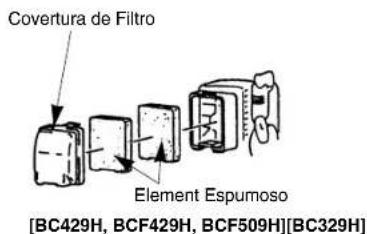

FILTRO DE AIRE

El filtro de aire debe limpiarse cada vez que se ha usado la cortadora de maleza (o aún con más frecuencia en condiciones extremas). Remueva la cubierta del filtro y saque el elemento. Lave el elemento en kerosén o con un detergente en agua tibia. Y luego, séquelo, exprimiéndolo. Aplique aceite (#30 wt.) al elemento de espuma y remueva el exceso de aceite. Arme y vuelva a instalar el filtro de aire y la cubierta del elemento.

Covertura de Filtro Tornillo Element Espumoso [BC2259, BC2259H]

Covertura de Filtro Element Espumoso

Covertura de Filtro Element Espumoso [BC429H, BCF429H, BCF509H][BC329H]

BUJIA

La bujía debe removerse del motor después de 25 horas de operación. Limpie los electrodos con un cepillo fuerte. Ajuste la distancia o luz entre electrodos a unos 0.6 - 0.7 mm. (vea la figura). Reemplace la bujía si está averiada o dañada por el aceite. La vida útil de una bujía es de aproximadamente 100 horas.

PRECAUCION - No apriete demasiado la bujía. El esfuerzo de torsión correcto es de 10.7-16.6N·m(100 -160 kgf ·cm)

ALETAS DE ENFRIAMIENTO DEL CILINDRO

Suelte la perilla (y el tornillo, en los modelos BC2259 BC2259H) y levante la cubierta del cilindro. Limpie la suciedad y los residuos alrededor de la aletas de enfriamiento y de la base del cilindro. Vuelva a colocar la cubierta del cilindro.

FILTRO DE COMBUSTIBLE

El filtro de combustible se encuentra dentro del tanque de combustible, en el extremo de la manguera que lleva el combustible al cilindro. Después de cada 25 horas de operación, el filtro debe ser revisado para detectar acumulaciones de residuos o daños y ser reemplazado si es necesario. Use un gancho de alambre y suavemente saque el filtro de combustible a través de la abertura del filtro. Tome la manguera de combustible y remueva el accesorio del filtro de combustible, remueva el filtro pero no suelte la manguera. Manteniendo aún la manguera en la mano, fije el nuevo filtro de combustible y devuelva al tanque el conjunto del filtro. Verifique que el filtro de combustible no quede metido en una esquina del tanque y que la manguera de combustible no queda doblada o estrangulada, antes de proceder a llenar el tanque de combustible.

LUBRICACION DE LA CAJA DE ENGRANAJES

La caja de engranajes deberá lubricarse después de cada período de 30 horas de uso. Retire el aditamento de corte y el adaptador de copa. Limpie la mugre y desechos del área entre el adaptador de copa y la caja de engranajes. Retire el tapón de engrase del lado de la caja de engranajes. Gire el eje, a la vez que inyecta un lubricante para rodamientos a base de litio (P/N 211337) a través del hueco de engrase, hasta que llene la caja de engranajes. Reinstale el adaptador de copa y el tapón de engrase.

LIMPIEZA GENERAL Y AJUSTE

La cortadora de maleza MARUYAMA proporcionará un desempeño máximo por muchas, muchas horas si se mantiene adecuadamente. El

buen mantenimiento incluye la verificación regular del ajuste correcto de todos los sujetadores y la limpieza de toda la máquina.

ALMACENAMIENTO

Para almacenamiento de la cortadora de maleza por un tiempo prolongado, siga todos los procedimientos regulares de mantenimiento y haga todas las reparaciones que sean necesarias. Remueva la bujía y ponga una pequeña cantidad de aceite. Halando la cuerda de arranque mueva el pistón hasta que llegue a la posición mas cercana al agujero donde se coloca la bujía. Vuelva a instalar la bujía. Guarde la cortadora de maleza en un lugar seco, alejado de fuentes de calor, chispas o llama abierta.

Puntas 0.6-0.7mm

Covertura de Cilindro Prilla Prilla Covertura de Cilindro Tornillo [BC329H, BC429H, BCF429H, BCF509H] [BC2259, BC2259H]

Cable Filtro de combustible Manguera de Alimentacion

Engrazadora de Engranes (P/N.211337) Tapon de Grasa Caja de Engranajes Agujero del tapón Adaptador de Boton Union del Eje
