GLEB30M9FQ - Horno FRIGIDAIRE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno de pared eléctrico
Marca	Frigidaire
Modelo	GLEB30M9FQ
Dimensiones (Ancho x Alto x Fondo)	27.75" x 27.5" x 24"
Dimensiones de recorte (An x Al x F)	27" x 27" x 23.5"
Peso	150 libras
Alimentación eléctrica	240 V, 60 Hz, 40 A
Tipo de combustible	Eléctrico
Capacidad	3.6 pies cúbicos
Número de rejillas	3
Posiciones de rejilla	7
Funciones principales	Hornear, Asar, Horneado por convección, Asado por convección, Autolimpieza
Autolimpieza	Sí, con bloqueo
Tipo de control	Pantalla táctil electrónica con pantalla LED
Tipo de instalación	Empotrado
Material de la puerta	Acero inoxidable con ventana de vidrio
Características de seguridad	Apagado automático, bloqueo infantil, puerta de contacto frío
Mantenimiento	Limpiar con un paño húmedo; evitar limpiadores abrasivos
Disponibilidad de piezas de repuesto	Elementos calefactores, placa de control, junta de la puerta, rejillas
Puntuación de reparabilidad	6/10
Fabricante	Frigidaire (Electrolux)

Preguntas frecuentes - GLEB30M9FQ FRIGIDAIRE

¿Cómo configuro el reloj de mi horno Frigidaire GLEB30M9FQ?

Presione el botón Reloj, luego use los teclados numéricos para ingresar la hora. Presione Inicio para confirmar.

¿Cuál es el tiempo de precalentamiento recomendado para el horno?

Precaliente durante 10-15 minutos hasta que el horno alcance la temperatura configurada. El horno emitirá un pitido cuando esté listo.

¿Cómo uso el ciclo de autolimpieza?

Retire todas las rejillas y accesorios. Presione Autolimpieza, seleccione la duración de la limpieza (2-4 horas) y presione Inicio. La puerta se bloqueará automáticamente.

¿Por qué mi horno no calienta?

Revise el disyuntor. Asegúrese de que el horno esté correctamente conectado. Si aún no calienta, es posible que deba reemplazar el elemento calefactor.

¿Puedo usar papel de aluminio en el horno?

Evite cubrir el fondo del horno con papel de aluminio, ya que puede atrapar el calor y dañar el horno. Use papel de aluminio solo en las rejillas o según lo recomendado.

¿Cómo calibro la temperatura del horno?

Presione Hornear, luego mantenga presionado Hornear durante 5 segundos para entrar en modo de calibración. Ajuste en incrementos de +/- 5°F.

¿Cuál es el peso máximo por estante?

Cada estante puede soportar hasta 50 libras distribuidas uniformemente.

¿Cómo reemplazo la luz del horno?

Apague el horno y déjelo enfriar. Retire la cubierta de vidrio girándola en sentido antihorario. Reemplácela con una bombilla para electrodomésticos de 120 V, 40 W.

¿Por qué parpadea el panel de control?

Puede indicar una falla de energía. Restablezca el reloj y cualquier configuración activa. Si persiste, ejecute un diagnóstico presionando Opciones 3 veces.

¿Cómo limpio la puerta de vidrio?

Use un limpiador de vidrios no abrasivo y un paño suave. Evite que el líquido entre en contacto con el panel de control.

MANUAL DE USUARIO GLEB30M9FQ FRIGIDAIRE

INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN MICROONDAS / HORNO DE PARED

LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

ADVERTENCIA PARA SU SEGURIDAD: No almanece ni utilice gasolina u otros vapores y líquidos inflamables en la proximidad de este o de cualquier otro artefacto.

El primer paso para su instalación debe de ser el de medir las dimensiones de la apertura y compararlas con las que se indican en el cuadro de dimensiones del hueco de la figura 1. Posiblemente encontrará que algún trabajo de carpintería será necesario.

NADVERTENCIA separadores de los muros laterales o/y de la parte posterior del horno empotrado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una concentración excesiva de calor que podría resultar en daños por el calor o un incendio.

NOTAS:

1. La base debe poder sostener 255 libras (102 kg).
2. Deje por lo menos 21" (53.3 cm) de espacio libre para la profundidad de la puerta cuando esta abierta.
3. La dimensión G (profundidad del corte) está primordial para instalar correctamente el horno de pared. Si el adorno del armazón del horno no topa contra el armario verifique si la dimensión G está en conformidad con la dimensión requerida.

* Distancia sugerida desde el suelo es 11½" (29.2 cm). La distancia mínima requerida es 4½" (11.4 cm).

55 libras (102 kg). (cm) de espacio libre para la ndo esta abierta. del talar red. norno fique Puerta Abierta (vea la nota 2) Figura 1 1" (2.5 cm) Min. 40-15/16" (104 cm) Espaciador H 11½" (29.2 cm) Espaciador de Madera de 2" (5 cm) de ancho, si es necesario Orificio para el Cable (derecha o izquierda, según el modelo) 3" (7.6 cm) Max. 1¼" (3.2 cm) Min. Caja elétrica de empalme (derecha o izquierda)

DIMENSIONES DEL APARATO
MODELO	A		B	C		D
Horno de pared 27 (68.6)	27 (68.6)		4234 (108.6)	2458 (62.5)		2412 (62.2)
Horno de pared 30 (76.2)	30 (76.2)		4234 (108.6)	2814 (71.8)		2412 (62.2)
DIMENSIONES DEL HUECO Y ANCHURA DEL ARMARIO
MODELO	Min. F Max.		G (Min.)	Min. H Max.		I
Horno de pared 27 (68.6)	2478 (63.2)	2514 (64.1)	2312 (59.7)	4118 (104.5)	4114 (104.8)	2718 (68.9) Min
Horno de pared 30 (76.2)	2812 (72.4)	29 (73.7)	2312 (59.7)	4118 (104.5)	4114 (104.8)	3018 (76.5) Min

Todas las dimensiones se dan en pulgadas (cm).

INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN MICROONDAS / HORNO DE PARED

Notas importantes para el instalador

1. Lea todas las instrucciones contenidas en este manual antes de instalar el combinación microondas / horno de pared.
2. Saque todo el material usado en el embalaje del compartimiento del horno antes de conectar el suministro eléctrico o de gas a la estufa.
3. Observe todos los códigos y reglamentos pertinentes.
4. Deje estas instrucciones con el consumidor.
5. La puerta del horno se puede retirar para facilitar la instalación.
6. ESTE COMBINACIÓN MICROONDAS / HORNO DE PARED NO ESTÁ APROBADO PARA LA INSTALACIÓN APILABLE O DE LADO A LADO.

Nota importante al consumidor

Conserve estas instrucciones y el manual del usuario para referencia futura. No tirar las herramientas para retirar el horno incluidas en la bolsa de la literatura.

INSTRUCCIONES

IMPORTANTES DE SEGURIDAD

• Asegúrese de que su combinación microondas / horno de pared sea instalado y puesto a tierra de forma apropiada por un instalador calificado o por un técnico de servicio.
• Este horno de pared debe ser eléctricamente puesto a tierra de acuerdo con los códigos locales o, en su ausencia, con el Código Eléctrico Nacional ANSI/NFPA No. 70-última edición en los Estados Unidos, o el Código Eléctrico Canadiense CSA Standard C22.1, Part 1, en Canadá.

ADVERTENCIA Pisar, apoyarse, o sentarse sobre la puerta de este horno de pared puede causar serias lesiones y daños al horno de pared.

- Nunca use su horno de pared para calentar una habitación. El uso prolongado de la estufa sin la ventilación adecuada puede ser peligroso.

ADVERTENCIA La corriente eléctrica al horno debe estar apagada mientras se hacen las conexiones de líneas. Si no se apaga, daños serios o la muerte podrían resultar.

1. Carpintería

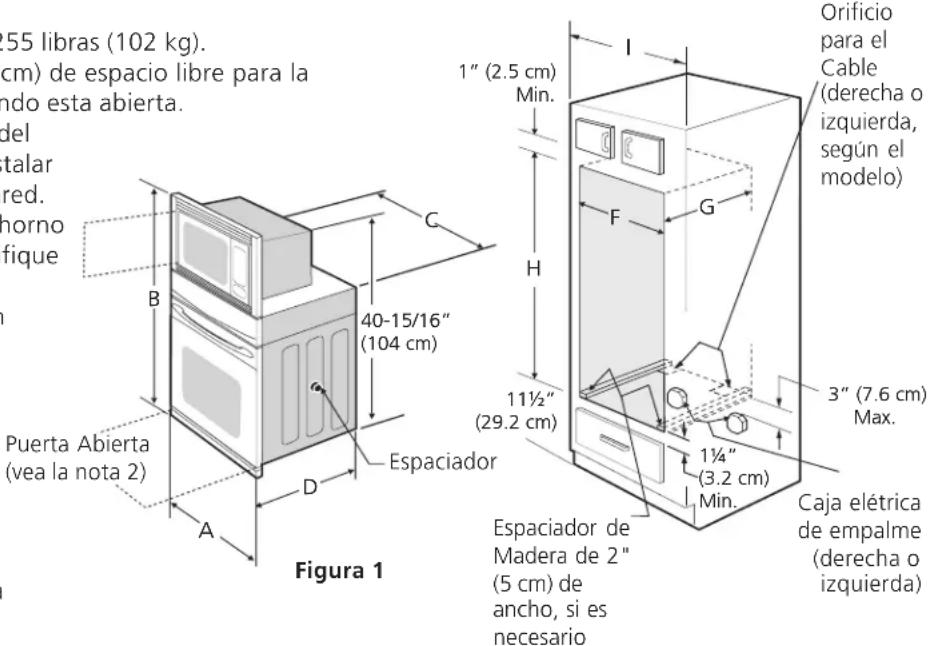

Consulte la Figura 1 para conocer las dimensiones pertinentes al modelo de su horno y al espacio necesario en el que poner el horno. La superficie donde se va a apoyar el horno debe de ser de madera contrachapada sólida u otro material similar y, sobre todo, la superficie tiene que estar a nivel, de lado a lado, y de atrás hacia adelante.

2. Requisitos Eléctricos

Este artefacto debe ser suministrado con el voltaje y la frecuencia adecuados, y conectado a un circuito individual correctamente puesto a tierra, protegido por un cortacircuito o un fusible con el amperio anotado en la placa de calificación (la placa se encuentra en el armazón del horno).

Cumpla con todos los códigos en vigor y todos los reglamentos locales.

1. Para el suministro eléctrico solamente se necesita corriente con frecuencia de 60 Hz AC y fase única de 120/208 o 120/240 voltios suministrada por cable de 3 o de 4 alambres en un circuito separado con fusibles en ambos lados de la línea (se recomienda un fusible de tiempo retardado o un cortacircuito). NO ponga un fusible en hilo neutro. El tamaño del fusible no tiene que exceder la capacidad del circuito necesario para el electrodomésticos y la cual se especifica en la placa.
2. El combinación microondas / horno de pared puede consumir un máximo de 5200W cuando los dos hornos están funcionando. Use un disyuntor de 30 amperes con un cable #10 AWG.

NOTA: El tamaño de los cables y de las conexiones debe de estar en conformidad con el tamaño del fusible y con la capacidad del electrodomésticos y de acuerdo con el Código Eléctrico Nacional ANSI/NFPA No. 70 - última edición, o el Código Eléctrico Canadiense CSA Standard C22.1, Part 1, y los códigos y reglamentos locales.

ADVERTENCIA No se debe usar extensiones para enchufar este electrodoméstico. Esto podría causar un incendio, choque eléctrico u otro tipo de daño personal.

1. Este electrodoméstico debe conectarse a la caja de fusibles (o de cortacircuito), por medio de un cable blindado flexible o un cable con forro no metálico. El cable blindado flexible que va desde el electrodoméstico debe de estar conectado directamente a la caja de empalme. La caja de empalme debe de estar localizada en el lugar que se indica en la Figura 1, dejando tanto exceso de cable como sea posible entre la caja y el electrodoméstico, de forma que así el electrodoméstico se pueda mover fácilmente, si fuera necesario para hacer una reparación.
2. Se debe de usar un conector que reduzca la tirantez de una forma adecuada para unir el cable blindado flexible a la caja de empalme.

AVISO En cuanto a las condiciones de despacho

INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN MICROONDAS / HORNO DE PARED

! ADVERTENCIA

Riesgo de choque eléctrico

• Una puesta a tierra se require en este aparato.
• No lo conecte a la corriente eléctrica hasta que el aparato haya sido puesto a tierra.
• Desconecte la corriente eléctrica a la caja de empalmes antes de hacer la conexión eléctrica.
• Este aparato debe estar conectado con un sistema de alambres puesto en tierra, metálico y permanente o un conector de pueta a tierre debe conectarse al terminal de puesta a tierra o el alambre conductor en al aparato.
• No utilice el suministro de gas para hacer la puesta a tierra.

La falta de cualquiera de las instrucciones mencionadas podría resultar en un incendio, choque eléctrico o lesiones personales.

y almacenamiento en el invierno, asegúrese de que el horno llegue a su destino final como mínimo tres (3) horas antes de encenderlo. Si se enciende el horno cuando aún está frío, se pueden dañar los controles.

3. Conexión eléctrica

El usuario tiene la responsabilidad personal y obligación de utilizar un instalador calificado, para asegurar que la instalación eléctrica está hacha de forma adecuada y está conforme con el Código Eléctrico Nacional ANSI/NFPA No. 70-última edición en los Estados Unidos, o el Código Eléctrico Canadiense CSA Standard C22.1, Part 1, en Canadá.

En este electrodomestico se necesita un cable de toma a tierra.

Este electrodoméstico viene equipado con un cable de conexión de cobre. Si esto tuviera que conectarse a los cables de aluminio de una casa, use solamente los conectores especiales aprobados para empalmes de cobre y aluminio, de acuerdo con el Código Eléctrico Nacional y los reglamentos y códigos locales.

Este electrodoméstico se ha fabricado con un cable para el suministro de energía que tiene un alambre neutro de color blanco y un alambre pelado de toma a tierra conectado al armazón.

Donde los códigos locales permitan conectar el

conductor de puesta a tierra del eléctrodoméstico al neutral (blanco) (vea figura 2):

1. Desconecte el suministro eléctrico.
2. En el interruptor automático, caja de fusibles o caja de juntas: conectar el aparato y los cables residenciales como se muestra en la figura 2.

Cable desde el suministro de energía Alambre blanco (Neutral) Alambre rojos Alambre verde o desnudo Alambre negros Caja de empalmes Alambre blanco (Neutral) Conductor de unión listado-UL (o CSA) Cable de la estufa

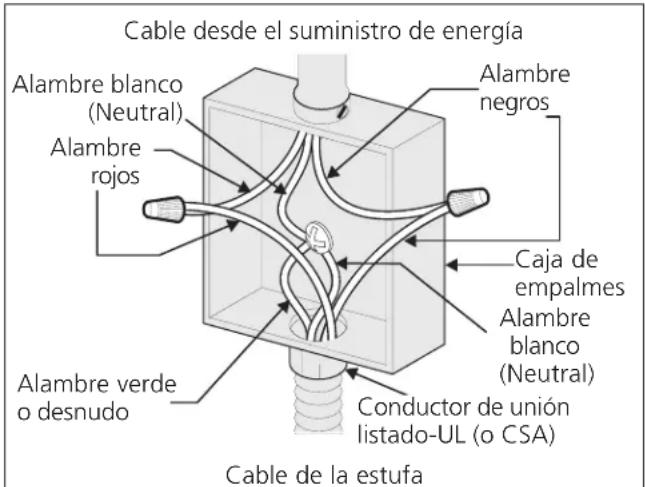

Figura 2 - CAJA DE EMPALMES DE 3 ALAMBRES PUESTA A TIERRA

ADVERTENCIA Una conexión incorrecta del alambrado de aluminio con los conductores de cobre puede resultar en un cortacircuito o incendio. Use solamente los conectores diseñados para juntar el cobre con el aluminio y siga exactamente el procedimiento recomendado por el fabricante.

⚠ ADVERTENCIA No se puede conectar a tierra el horno a través del cable neutral (blanco) si el horno es usado en una instalación de circuito de ramal nuevo (1996 NEC), en una casa rodante, en un vehículo para recreación o si los códigos locales no permiten la conexión a tierra a través del cable neutral (blanco). Si está prohibida la conexión a tierra a través del cable neutral (blanco), se debe usar un cable de alimentación de 4 hilos. Ver la Figura 3. Si no se observa esta advertencia, esto puede resultar en electrocución o en otra lesión personal grave.

INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN MICROONDAS / HORNO DE PARED

Si el horno se usa en una instalación de circuito de ramal nuevo (1996 NEC), en una casa rodante, en un vehículo para recreación o si los códigos locales NO permiten la conexión a tierra a través del cable neutral (blanco) (ver figura 3):

1. Desconecte el suministro eléctrico
2. Separe el alambre verde (o cobre desnudo) y el alambre blanco del electrodoméstico.
3. En el interruptor automático, caja de fusibles o caja de juntas:conectar el aparato y los cables residenciales como se muestra en la figura 3.

Cable desde el suministro de energía

Alambre desnudo Alambre rojos Caja de empalmes Alambre verde o desnudo Alambre blanco Alambre negros Conductor de unión listado-UL (o CSA)

Cable de la estufa

Figura 3- CAJA DE EMPALMES DE 4 ALAMBRES PUESTA A TIERRA

NO conecte el alambre puesto a tierra a una tubería de suministro de gas. NO conecte el suministro de energía eléctrica hasta que el electrodomestico haya sido permanentemente puesto a tierra (Figure 3).

PRECAUCION Si está conectado a un sistema eléctrico de 4 alambres, el armazón del electrodoméstico NO TIENE QUE estar conectado al alambre neutro del sistema eléctrico de 4 alambres.

NOTA AL ELECTRICISTA: Los conductores de cable blindados provistos con este artefacto son aprobados por UL para la conexión al alambrado de casa de un calibre mayor. El aislamiento de los conductores está calificado para temperaturas más altas que las del alambrado de la casa. La capacidad de corriente del conductor está gobernada por la calificación de la temperatura del aislamiento alrededor del alambre en vez de solamente el calibre del alambre.

! ADVERTENCIA

Peligro de Peso Pesado

• Use 2 personas o más para mover e instalar el horno de pared.
• Si no cumple con esta instrucción, puede resultar en lesiones pesonales o daños al horno de pared

4. Instalación del Gabinete

ADVERTENCIA El horno de pared puede inclinarse cuando la puerta esta abierta. Los soportes de montaje que vienen con el horno de pared deben de estar ajustadas al armario y al aparato para evitar que el horno de pared se incline y ocasione quemaduras graves.

Instrucciones de instalación de los soportes de montaje

1. Desembalar el horno de pared. Extraer la guarnición inferior con cinta al panel lateral del horno. Buscar las dos ménsulas antideslizables y los tornillos que se incluyen en el paquete de literatura.

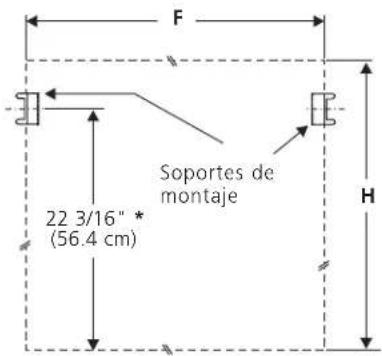

2. Instale los soportes de montaje como en la figura 4. Nota: Para prevenir cualquier tipo de daño al cabinete es recomendable perforar agujeros conn un diametro de 1/16" (0,16cm) antes de instalar los soportes de montaje.

F Soportes de montaje 22 3/16" * (56.4 cm) H

* Si hay instaladas cuñas de madera, calcular esta dimensión desde la parte superior de la cuña hasta el medio del soporte de montaje.

1. Insertar el horno en la abertura del gabinete. Deslizar el horno hacia dentro dejando 1½" (3,8 cm) de espacio libre entre el horno y la parte delantera del gabinete (ver la Figura 5). Empujar el cable blindado a través del orificio del gabinete y hacia la caja de paso mientras se desliza el accesorio hacia adentro.

INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN MICROONDAS / HORNO DE PARED

IMPORTANTE

No levante el horno por la manija de la puerta.

1. Empujar el horno hacia adentro y en contra del gabinete; la ménsula lateral del horno enganchará en los soportes de montaje instalados en el lado del gabinete.

Para extraer el horno en caso de reparación, usar las dos herramientas provistas con el horno. Insertar una herramienta en el orificio a cada costado del marco del horno. Los orificios se pueden ver cuando la puerta está abierta. Después de insertar las herramientas, extraer el horno hacia fuera (ver la Figura 6).

5.Instalación de la Guarnición Inferior

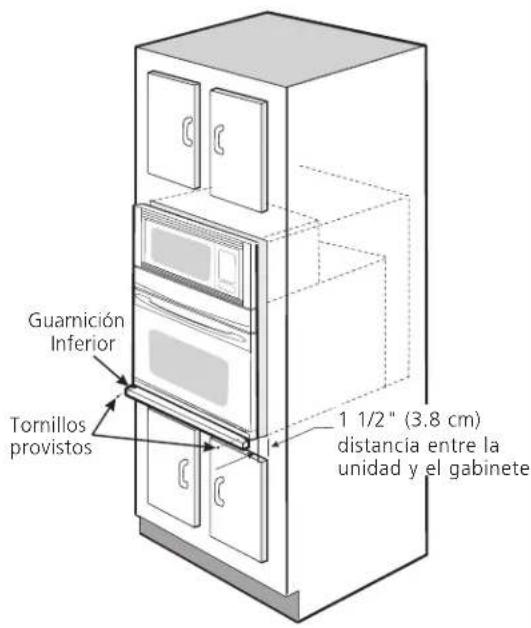

Colocar la parte superior de la guarnición inferior sobre las lengüetas laterales del horno, debajo de la puerta del horno, y fijarlas usando los 2 tornillos provistos con los orificios de montaje ubicados a cada lado del marco del horno.

Guarnición Inferior Tornillos provistos 1 1/2" (3.8 cm) distancia entre la unidad y el gabinete

Figura 5

1 Bracket del horno Horno Soporte de montaje instalado en el gabinete Cabinete Lateral derecho herramienta incluida 2 soporte de montaje liberado 3 Horno retirado del gabinete Introduzca la herramienta que trae el electrodoméstico en el hoyo.

Figura 6

INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN MICROONDAS / HORNO DE PARED

6. Asegúrese de que el horno de pared está a nivel

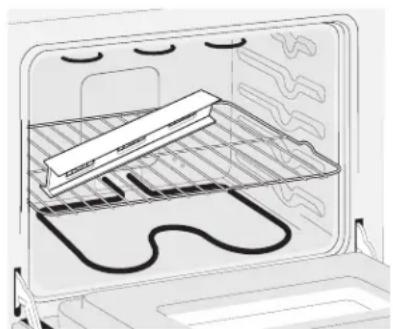

1. Instale una rejilla al centro del horno superior (vea la Figura 7).
2. Ponga un nivel por encima de la rejilla. Lea 2 veces, una vez con el nivel a la posición de lado a lado, y otra vez de atrás hacia adelante. Utilice trozo de madera o cuñas por debajo del horno de pared para nivelar, si sea necesario.
3. Vuelve a empezar en el horno inferior. Si el nivel muestra que la rejilla no esta a nivel, utilice trozo de madera o cuñas para componer ambos hornos.

IMPORTANTE Un ventilador ubicado dentro de la parte trasera superior arriba del horno (en algunos modelos) permite la refrigeración de los componentes eléctricos y electrónicos de enfriamiento. Si el horno ha estado funcionando a altas temperaturas, el ventilador seguirá funcionando después de apagar el horno.

7. Verificación del funcionamiento

Su modelo está equipado con un Control Electrónico de Horno. Cada una de las funciones ha sido controlada en fábrica antes del despacho. Sin embargo, le sugerimos verificar el funcionamiento de los controles electrónicos una vez más. Consulte la Guía de Uso y Cuidado para ver el funcionamiento del horno.

1. Extraer todos los elementos de la parte interior del horno.
2. Encender el horno (Consular la Guía de Uso y Cuidado.)
3. Verificar el funcionamiento de los controles electrónicos del horno:

Hornear – Verificar que esta función caliente el horno. Veinte minutos después de encender el horno, abrir la puerta y ver si se siente que el calor emana desde su interior.

Asar– Cuando se pone el horno para asar, el elemento de arriba del horno debe de ponerse rojo.

Ubicación del número de modelo y de serie

La placa con el número de serie está ubicada en la guarnición interior lateral del horno y se puede ver cuando se abre la puerta.

Cuando haga pedidos de repuestos o solicite información con respecto a su horno, esté siempre seguro de incluir el número de modelo y de serie y el número o letra del lote de la placa de serie de su horno.

Antes de llamar al servicio

Lea la sección Lista de Antes de llamar en su Manual del Usuario. Esto le podrá ahorrar tiempo y gastos. Esta lista incluye ocurrencias comunes que no son el resultado de defectos de materiales o fabricación de este artefacto.

Lea la garantía y la información sobre el servicio en su Manual del Usuario para obtener el número de teléfono gratuito y la dirección del servicio.
