MANUAL DE USUARIO 99-7522B Metra

• Provisión de radio ISO DIN con bolsillo
- Pintada en negro mate para igualar el acabado de fábrica

COMPONENTES DEL KIT

• A) Carcasa de radio • B) Soportes de radio • C) Bolsillo • D) (4) ganchos para panel • E) (4) tornillos Phillips #8 X 3/8" de cabeza troncocónica
  • F) (4) tornillos Phillips #8 x 3/8" de cabeza segmentada

A

•

•

•

•

INDICE

Desmontaje del tablero 2

Ensamble del kit

- . Provisión de radio ISO DIN con bolsillo .....3

CABLEADO Y CONEXIONES DE ANTENA

(se venden por separado)

Arnés de cableado: 70-7903 • AX-LCD (Mazda6 sólo)

Adaptador de antena: 40-HD10

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips • Ilave de tubo 10mm

¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de cíima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

DESMONTAJE DEL TABLERO

1. Suelte a presión y quite la moldura de arriba de la guantera de lado a lado y centrales de clima artificial. Este panel incluirá las rejillas de ventilación del clima y el botón de peligro. (Figura A)

Nota: No ciclo de la tecla mientras se desconecta el botón peligro.

1. Suelte y retire el ajuste de todo el radio de fábrica. (Figura B)

2. Quite los (2) tornillos Phillips, y (1) perno de 10mm que sujetan el radio de fábrica, luego desconecte y quite el radio.

Continúe con el Ensamble del Kit

Provisión de radio ISO DIN con bolsillo

1. Instale los (4) ganchos del panel incluidos en la parte posterior del panel de la carcasa del radio.
   Nota: Los clips de fábrica retirados en el desmontaje también se pueden utilizar si así se desea.

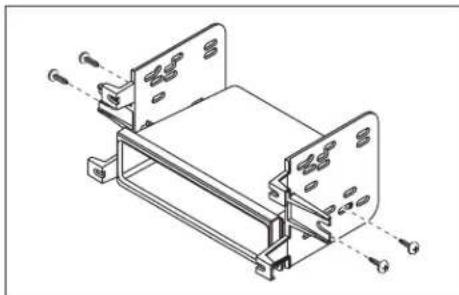

2. Monte la cavidad en los soportes de radio con (4) tornillos de cabeza Phillips #8 de 3/8" suministrados. (Figura A)
3. Fije el conjunto completo a la vivienda de la carcasa del radio con (4) #8 x 3/8 " tornillos Phillips de cabeza celosía suministrados. (Figura B)
4. Retire la funda de metal "DIN" y el asiento del anillo de la posventa radio.
5. Deslice el radio en el conjunto del soporte y sujételo con los tornillos suministrados con el radio. (Figura C)
6. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Pruebe el radio para verificar que funcione correctamente
7. Vuelva a armar el tablero al revés de como lo desarmó.

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
