MANUAL DE USUARIO 99-8263HG Metra

Instrucciones de instalación para la pieza 99-8263HG

Toyota Avalon 2011-2012

(con navegación de fábrica)

99-8263HG

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
• Provisión de radio ISO DDIN
• Pintura negro alto brillo

COMPONENTES DEL KIT

• A) Panel de moldura para radio • B) Soportes para radio • C) Cavidad • D) (2) Ganchos para panel
• E) (4) Tornillos Phillips #8 de 3/8"

B

C

D

E

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: TYTO-01

Adaptador de antena: No se requiere

Interfase de control en volante: ASWC-1 (se venden por separado)

Indice

Desmontaje tablero 2

Ensamble del kit

• Provisión de radio ISO DIN con cavidad .... 3
  — Provisión de radio ISO DDIN .... 3

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips
• 10mm llave de tubo

¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

99-8263HG

Desmontaje tablero

1. Desenganche y quite el panel de la radio/clima. (Figura A)
2. Quite los (4) tornillos 10mm que sujetan el ensamble del radio/control de clima. (Figura B)
3. Quite los (4) tornillos Phillips que sujetan el control de clima al ensamble del soporte de fábrica. (Figura C)

Continúe con el ensamble del kit

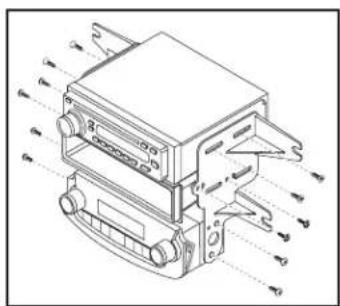

Provisión de radio ISO DIN con cavidad

1. Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario.
2. Atornille los soportes del radio al la radio con los tornillos que vienen con el radio. (Figura A)
3. Atornille la cavidad al soporte del radio ensamble con los (4) tornillos Phillips #8 de 3/8" suministrados. (Figura A)
4. Atornille el control de clima que la asamblea completado utilizando el hardware de fábrica. (Figura A)
5. Localice el amés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio y componentes de fábrica. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra o de AXXESS. Pruebe el radio y controles de clima para verificar que funcione correctamente.
6. Coloque los (2) ganchos de panel suministrados en el panel de ajuste de radio, y luego vuelva a armar el tablero al revés de como lo desarmó. (Figura B)

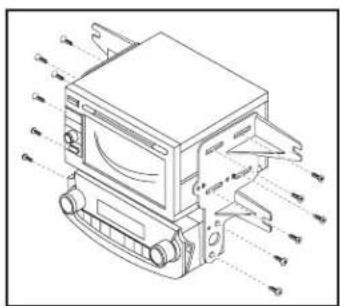

Provisión de radio ISO DDIN

1. Atomille los soportes del radio al la radio con los tornillos que vienen con el radio. (Figura A)
2. Atornille el control de clima que la asamblea completado utilizando el hardware de fábrica. (Figura A)
3. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio y componentes de fábrica. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra o de AXXESS. Pruebe el radio y controles de clima para verificar que funcione correctamente.
4. Coloque los (2) ganchos de panel suministrados en el panel de ajuste de radio, y luego vuelva a armar el tablero al revés de como lo desarmó. (Figura B)

Instrucciones de instalación para la pieza 99-8263HG

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER Mejore sus habilidades de Instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Múvil (Mobile Electronics Certification Program, MECP).
