Tipo de producto	Secadora de vapor
Modelo	LG TDT1652S
Dimensiones (An x Pr x Al)	27 pulg x 30 pulg x 38 11/16 pulg (68.6 cm x 76.1 cm x 98.3 cm)
Profundidad con puerta abierta	50 pulg (127 cm)
Peso neto	131 lb (59.4 kg)
Capacidad de secado (ciclo normal)	22.5 lb (10.2 kg)
Capacidad de secado (ciclo de vapor)	8 lb (3.6 kg)
Requisitos eléctricos (modelos eléctricos)	240 VCA, 60 Hz, 30 A, monofásico
Requisitos eléctricos (modelos a gas)	120 VCA, 60 Hz, 15 A, toma de corriente con conexión a tierra

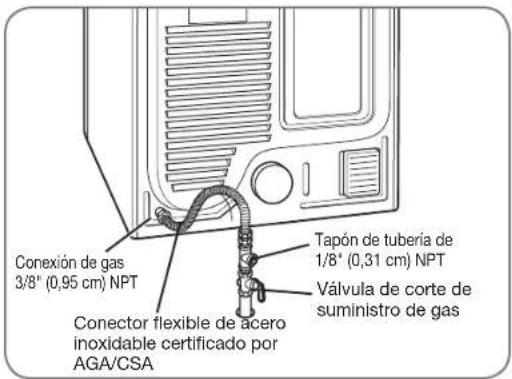

Requisitos de gas (modelos a gas)	Gas natural: 10-13 pulg de columna de agua; Gas LP: 10-13 pulg de columna de agua
Material del tambor	Acero inoxidable con luz de tambor
Panel de control	Fácil de usar con pantalla LCD, perilla selectora de ciclo y botones táctiles
Funciones de vapor	Ciclo Steam Fresh, opciones Reducir estática y Planchado fácil
Detección de obstrucción en conducto FlowSense	Detecta y alerta sobre obstrucciones en el filtro y los conductos
Puerta	Puerta reversible de fácil acceso
Filtro de pelusa	Montado en la parte frontal, fácil de limpiar
Estante de secado	Incluido para secado plano de prendas delicadas, suéteres, zapatos
Patas niveladoras	Cuatro patas ajustables para estabilidad
Base pedestal (opcional)	14 pulg de alto con cajón de almacenamiento (WDP3S)
Kit de apilamiento (opcional)	Permite apilar la secadora sobre la lavadora (SSTK1)
Garantía	Consulte la tarjeta de garantía del producto

Preguntas frecuentes - TDT1652S LG

¿Cuál es la conexión eléctrica adecuada para la secadora eléctrica TDT1652S?

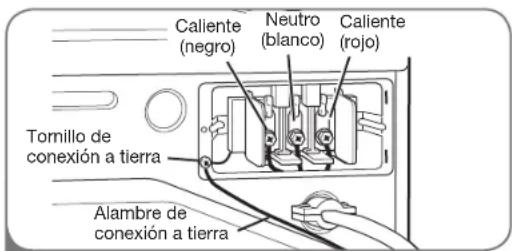

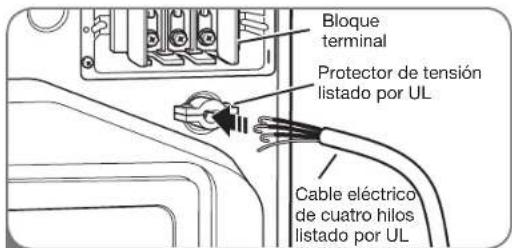

Para modelos eléctricos, use un cable de alimentación de 4 hilos o 3 hilos listado por UL con conductor de cobre #10 AWG. Conéctelo a un circuito de 240 VCA, 60 Hz, 30 A. Se requiere una conexión de 4 hilos para casas móviles y construcciones nuevas después del 1 de enero de 1996. Consulte la sección Conexión de secadoras eléctricas en el manual.

¿Cómo invierto la apertura de la puerta?

Abra la puerta, retire los tornillos de la bisagra, el pestillo de la puerta y los tornillos del lado del pestillo. Gire la puerta, vuelva a colocar la bisagra y reinstale el pestillo y los tornillos. Pruebe la puerta para asegurarse de que se mueve libremente y cierra de forma segura.

¿Cómo uso las funciones de vapor?

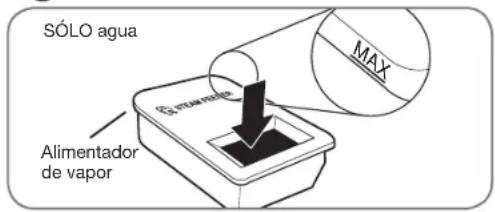

Llene el alimentador de vapor con agua hasta la línea MAX. Seleccione el ciclo Steam Fresh o agregue opciones de vapor (Reducir estática, Planchado fácil) a ciclos compatibles. No abra la puerta durante los ciclos de vapor para evitar quemaduras. Consulte la sección Funciones de vapor.

¿Qué significa el indicador FlowSense?

FlowSense detecta obstrucciones en el conducto de escape. Si no hay barras iluminadas, el flujo de aire es bueno. Dos barras indican obstrucción parcial o un conducto largo; limpie el conducto y verifique si hay restricciones. Cuatro barras significan obstrucción significativa; limpie inmediatamente. La secadora aún puede usarse pero los tiempos de secado pueden aumentar.

¿Cómo limpio el filtro de pelusa?

Levante el filtro de pelusa hacia arriba, retire la pelusa con los dedos. No enjuague ni lave el filtro. Vuelva a colocarlo firmemente en su lugar. Limpie antes de cada carga.

¿Por qué mi secadora tarda demasiado en secar?

Verifique si hay un filtro de pelusa obstruido, conductos bloqueados o configuraciones de ciclo incorrectas. Asegúrese de que la carga no esté sobrecargada y que las telas pesadas estén separadas. También verifique que el conducto no sea demasiado largo o tenga demasiados codos.

¿Cómo instalo el estante de secado?

Abra la puerta y deslice el estante dentro del tambor, colocándolo uniformemente en el borde interior de la puerta. Úselo solo con el ciclo Secado en estante. Retire el estante después de usarlo.

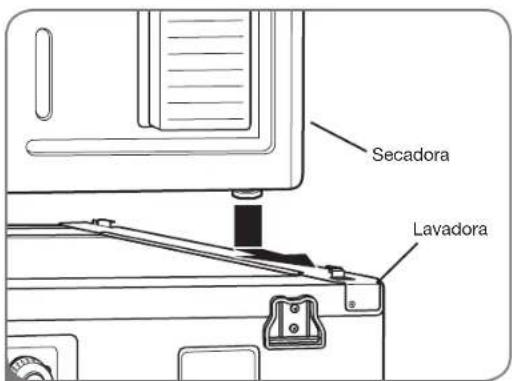

¿Puedo apilar mi secadora sobre la lavadora?

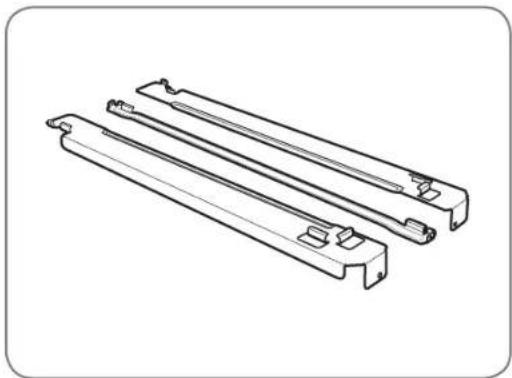

Sí, use el kit de apilamiento opcional (SSTK1). El kit incluye rieles laterales y un riel frontal. Siga las instrucciones de instalación cuidadosamente. No apile la lavadora sobre la secadora.

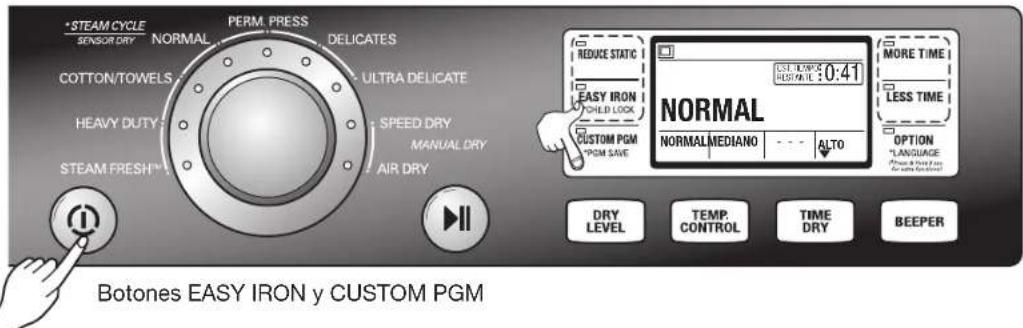

¿Cómo configuro el bloqueo para niños?

Mantenga presionado el botón Planchado fácil durante 3 segundos para activar o desactivar el bloqueo para niños. Cuando está activado, aparece el icono de candado y todos los botones excepto Encendido están deshabilitados.

¿Qué debo hacer si la secadora muestra un código de error?

Los códigos de error comunes incluyen tE1/tE2 (mal funcionamiento del termistor) y errores de suministro de agua. Apague la secadora y verifique el nivel de agua y las conexiones del alimentador de vapor. Si el problema persiste, comuníquese con un técnico de servicio calificado.

MANUAL DE USUARIO TDT1652S LG

INSTRUCCIONES DE INSTALACIÓN

Antes de utilizar su producto, lea atenta y comple-

tamente este manual de instrucciones.

Esto simplificará la instalación y asegurará que la

secadora está instalada

en forma correcta y segura. Conserve estas

instrucciones cerca de la secadora luego de la

instalación para futuras consultas.

Models/Modelos

TDT1652S

EASY IRON \*CHILD LOCK

inSTRUccioneS imPorTanTe de Seguridad

Precauciones básicas de seguridad .....49

Qué hacer si huele gas ....50

Instrucciones de conexión a tierra ....51

Instrucciones importante para

la instalación ....51, 52

Instrucciones de seguridad para

funciones de vapor 52

Instrucciones importante para conectar

la electricidad ....53

PieZaS Y caracTerÍSTicaS

Características especiales.... 54

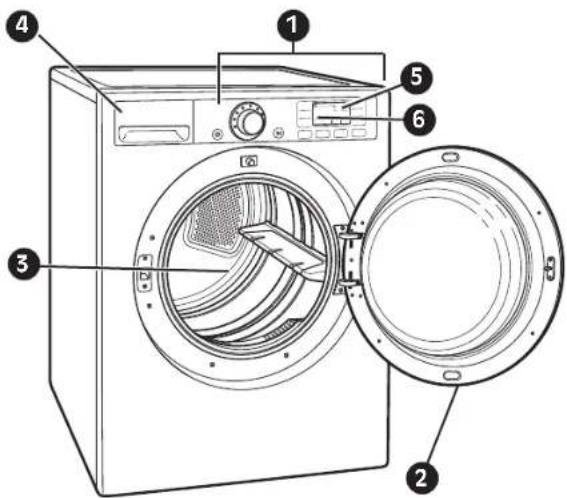

Piezas y componentes clave 55

inSTruccioneS Para la inSTalación

Escoja el lugar adecuado 56

Espacios de instalación 56

Instalaciones con la base pedestal

o paquete de apilado opcionales 57

Accesorios Opcionales 57

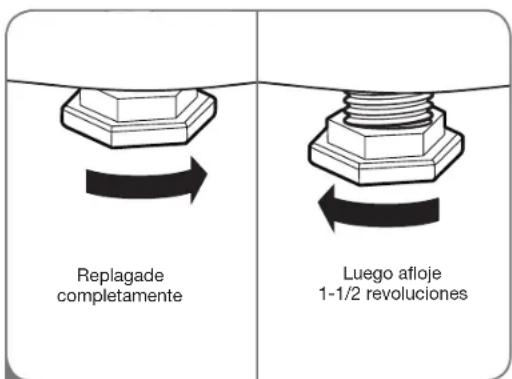

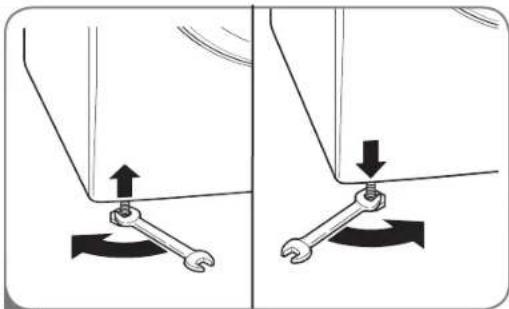

Nivelación de la secadora 58

Cómo invertir el sentido de la puerta

Cómo cambiar la ubicación del conducto

de ventilación de la secadora 59

Conexión del conducto de ventilación de la

secadora 60, 61

Cómo conectar las secadoras eléctricas .....64-68

Requisitos especiales para viviendas

móviles o prefabricadas 69

Revisión de instalación fi nal 69

Revision de fl ujo (Sistema de evaluacion

del estado del conducto) 70

cómo uSar

Clasifi cación de cargas 71

Cómo cargar la secadora 71

Revise el fi Itro de pelusa antes

de cada uso 71

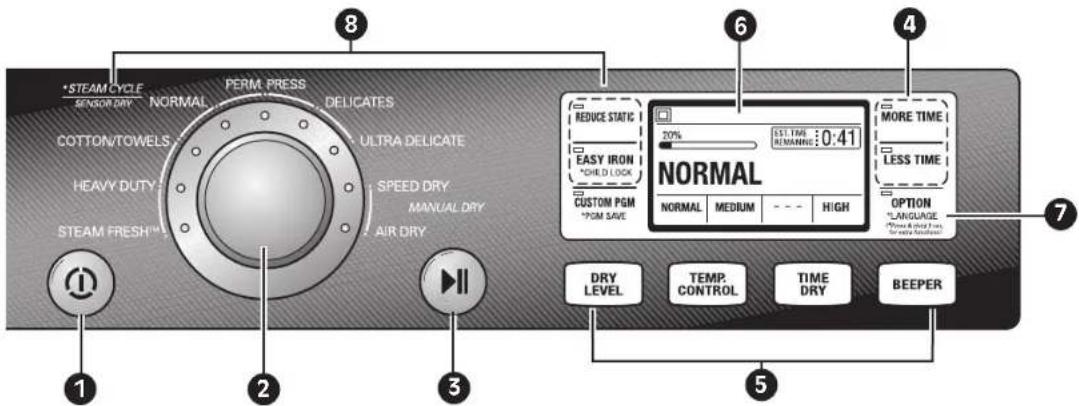

Características del panel de control ..... 72

Guía de ciclos 73

La pantalla LCD 74, 75

Funcionamiento de la secadora 76

Botones de ajuste de ciclos 76

Botones de opción de ciclo 77, 78

Funciones especiales 78

Programa personalizado 79

Funciones de vapor 79-82

Guía de ciclo de vapor 82

inSTruccioneS del manTenimenTo Para el uSario

Limpieza regular 83

reSolución de Problemas

Antes de llamar a

mantenimiento 84-87

¡GRACIAS!

Felicitaciones por su compra y

bienvenido a la familia LG. Su

nueva Secadora LG combina la

tecnología de sensor de secado más

avanzada con un funcionamiento

sencillo y muy efi ciente. Al seguir las

instrucciones de funcionamiento y

mantenimiento de este manual, su

secadora le brindará muchos años

de servicio fi able.

acceSoriS oPcionaleS/eSPeciFi-caciones

Accesorios opcionales 88

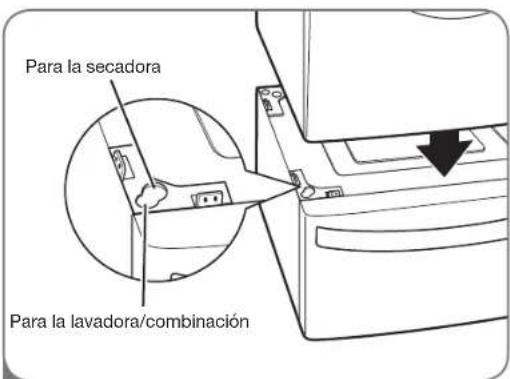

Instalación del pedestal 89, 90

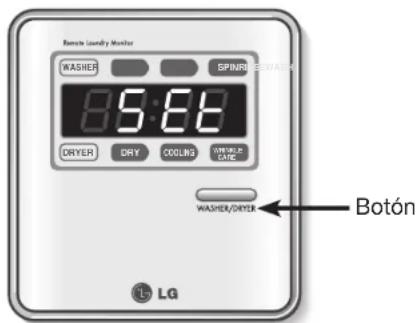

Cómo confi gurar el Código de Hogar ..... 91

Borado del Código de Hogar 92

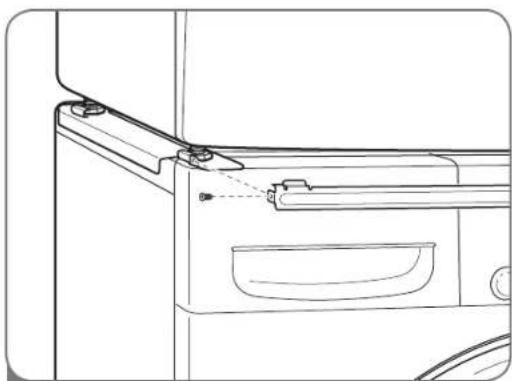

Instalación del paquete de apilado 93, 94

Dimensiones y especificaciones clave 94

INSTRUCCIONES IMPORTANTE DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

ADVERTENCIA Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

Su Seguridad y la de los demás son de suma importancia.

En este manual y en su electrodoméstico figuran muchos mensajes importantes de seguridad. Lea y cumpla siempre con todos los mensajes de seguridad.

Éste es el símbolo de alerta de seguridad.

El mismo alerta sobre potenciales riesgos de muerte o heridas tanto para usted como para otras personas.

Todos los mensajes de seguridad estarán a continuación del símbolo de alerta de seguridad y con la palabra PELIGRO o ADVERTENCIA. Estas palabras significan:

APELIGRO:

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones inmediatamente.

ADVERTENCIA:

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones.

Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, le dirán cómo reducir las posibilidades de sufrir heridas y qué puede suceder si no se siguen las instrucciones.

PRECAUCIONES BÁSICAS DE SEGURIDAD

ADVERTENCIA

Para minimizar el riesgo de incendio o explosión, descarga eléctrica,

o para prevenir lesiones personales cuando use electrodomésticos, se deben seguir precauciones básicas de seguridad, incluyendo las siguientes:

• Lea todas las instrucciones antes de usar la secadora.
• Antes de usar, la secadora debe estar correctamente instalada como se describe en este manual.
• No coloque artículos que hayan sido expuestos a aceites, incluyendo aceites comestibles, en su secadora. Los artículos contaminados con aceites comestibles podrían contribuir a la generación de una reacción química que podría ocasionar que una carga se incendie.
• No seque artículos que hayan sido limpiados, lavados, remojados o salpicados previamente con gasolina, disolventes de limpieza en seco u otras substancias inflamables o explosivas, ya que emanan vapores que podrían encenderse o explotar, incluso después del lavado.
• No introduzca las manos en la secadora cuando el tambor o las otras partes estén en movimiento.

• No repare o reemplace ninguna parte de la secadora ni intente reparar la misma a menos que esto se recomiende en forma específica en esta Guía de Uso y Cuidado o en instrucciones de reparación publicadas las cuales comprende y sabe aplicar.
  • No altere los controles.

• Antes de poner la secadora fuera de servicio o de tirarla, quite la puerta para prevenir que los niños se metan dentro.

• No deje que los niños jueguen en la secadora ni dentro de ella. Cuando se usa la secadora cerca de los niños, se necesita una supervisión estricta.
• Use suavizadores de tela o productos para eliminar estática únicamente del modo recomendado por el fabricante.
• No use calor para secar artículos que contienen caucho espumoso, plásticos o materiales de textura similar al caucho.
• Evite la acumulación de pelusa, polvo o tierra alrededor del área de la apertura de ventilación y áreas adyacentes.
• La parte interior de la secadora y el conducto de ventilación se deberán limpiar periódicamente, y la misma deberá ser realizada por personal calificado del servicio.
• No instale ni coloque esta secadora en lugares donde pueda estar expuesta a variables climáticas.
• Antes de cargar la secadora, siempre revise que no haya objetos extraños en su interior.
• Retire la pelusa del filtro antes de cada carga.

INSTRUCCIONES IMPORTANTE DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

ADVERTENCIA Por su seguridad, se debe seguir la información indicada en este manual para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

- No almacene o use gasolina ni ningún otro tipo de vapores o líquidos infl amables cerca de este electrodoméstico ni de ningún otro electrodoméstico.

- Únicamente un técnico califi cado de mantenimiento, agencia de mantenimiento o compañía de gas deberán realizar el mantenimiento y la instalación.

1. No intente encender un cigarrillo o fósforo, ni encender ningún electrodoméstico a gas o eléctrico.
2. No toque ningún interruptor eléctrico. No use ningún teléfono en su edifi cio.

3. No permita que ninguna persona se encuentre en la habitación, edifi cio o área.

4. Llame a su compañía de gas inmediatamente desde el teléfono de un vecino. Siga las instrucciones de su compañía de gas al pie de la letra.

5. Si no puede comunicarse con su compañía de gas, llame al departamento de bomberos.

leY eJecuTiva Para la Seguridad del agua PoTable Y loS TÓXicoS de caliFornia (caliFornia SaFe drinKing WaTer and ToXic enForcemenT acT)

Esta ley requiere que el gobernador de California publique un listado de sustancias conocidas en el estado que causan cáncer, defectos congénitos u otras lesiones reproductivas, y obliga a los negocios a alertar a los clientes sobre la posible exposición a tales sustancias.

Los electrodomésticos a gas pueden causar exposición leve a cuatro de estas sustancias, principalmente benceno, monóxido de carbono, formaldehído y hollín, generado principalmente por la combustión parcial del gas natural o los combustibles LP (petróleo líquido).

Las secadoras calibradas adecuadamente minimizarán la combustión parcial. Para minimizar incluso más la exposición a estas sustancias, se puede dotar a la secadora de la ventilación adecuada al exterior.

INSTRUCCIONES IMPORTANTE DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

ADVERTENCIA Por su seguridad, se debe seguir la información indicada en este manual para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

inSTruccioneS de coneXiÓN a Tierra

Este electrodoméstico deberá estar conectado a tierra. En caso de avería o mal funcionamiento, la conexión a tierra reducirá el riesgo de descargas eléctricas al brindar un camino con una resistencia menor para la corriente eléctrica. Este electrodoméstico debe estar equipado con un cable con un conductor para la conexión a tierra del equipo y un enchufe con conexión a tierra. El enchufe deberá estar conectado a una toma de corriente instalada en forma adecuada y con conexión a tierra de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA — Una

conexión inapropiada del conductor de conexión a tierra del equipo puede provocar riesgos de descargas eléctricas. Consulte a un electricista

calificado o personal del servicio si tiene dudas de que el electrodoméstico se encuentre conectado a tierra apropiadamente.

No modifique el enchufe que se entrega con el electrodoméstico. Si no coincide con la toma de corriente, contrate a un electricista calificado para que instale una toma de corriente en forma adecuada.

Este electrodoméstico debe estar conectado a un sistema de cableado de metal permanente con conexión a tierra o se debe tender un conducto para la conexión a tierra del equipo con los conductores del circuito y conectado al terminal de tierra del equipo o al conductor de suministro del electrodoméstico.

Si la secadora no se encuentra adecuadamente conectada a tierra se pueden producir descargas eléctricas.

inSTruccioneS imPorTanTe Para la inSTalación

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o

heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:

• Conecte la secadora adecuadamente a tierra según todos los códigos y las regulaciones vigentes. Siga los detalles en las instrucciones de instalación. Si la secadora no se encuentra adecuadamente conectada a tierra se pueden producir descargas eléctricas.
• Antes de usar, la secadora debe estar correctamente instalada como se describe en este manual. Si la secadora no se encuentra adecuadamente conectada a tierra se pueden producir descargas eléctricas.
• Todas las reparaciones y controles deberán ser realizados por un centro de servicio autorizado a menos que se den otras recomendaciones específicas en el Manual del Usuario. Utilice sólo piezas de fábrica autorizadas. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte.
• Instale y almacene la secadora en un lugar no expuesto a temperaturas inferiores al punto de congelación ni expuesto a la intemperie. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte.
• No lo instale cerca de un elemento que genera calor, como una cocina u horno de cocción. No hacerlo puede provocar una deformación, humo o un incendio.
• No coloque velas o cigarrillos sobre el producto. No

hacerlo puede provocar una deformación, humo o un incendio.

• Quite la película de vinilo protectora del producto. No hacerlo puede provocar una deformación, humo o un incendio.
• Con el fin de reducir el riesgo de descargas eléctricas no instale la secadora en espacios húmedos. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte.
• Conecte un circuito eléctrico clasificado, protegido y adecuado para evitar sobrecarga eléctrica. Un circuito eléctrico inadecuado se puede fundir, creando descargas eléctricas y/o riesgo de incendio.
• Quite todos los elementos de embalaje y deseche adecuadamente todos los materiales de envío. Si no se cumple con esto se podrá producir una explosión, incendio, quemaduras o muerte.
• Coloque la secadora a un altura mínima de 18 pulgadas (45,7 cm) encima del piso para una instalación en el garaje. Si no se cumple con esto se podrá producir una explosión, incendio, quemaduras o muerte.
• Mantenga todos los envoltorios alejados de los niños. Los materiales de los envoltorios pueden resultar peligrosos para los niños. Existe riesgo de asfixia.

INSTRUCCIONES IMPORTANTE DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

ADVERTENCIA Por su seguridad, se debe seguir la información indicada en este manual para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

inSTruccioneS imPorTanTe Para la inSTalación

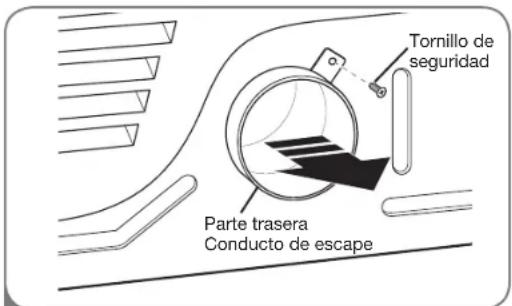

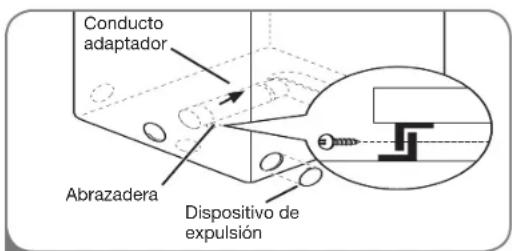

Conducto de escape/Tubería:

• Las secadoras a gas DEBEN tener un conducto de ventilación al exterior. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• Para prevenir el ingreso de grandes cantidades de humedad y pelusa a la habitación, se recomienda enfáticamente dotar las secadoras eléctricas de un conducto de ventilación al exterior. La acumulación de pelusa en cualquier parte de la casa puede crear riesgos de salud e incendio.
• Use únicamente sistemas de ventilación de metal rígido o fl exible de 10,2 cm (4 pulgadas) de diámetro dentro del gabinete de la secadora o para ventilación al exterior. Los sistemas de ventilación de plástico u otro material pueden causar incendios. Los sistemas de ventilación agujereados pueden causar incendios si se colapsan o bloquean durante el uso o la instalación.

• No se provee el sistema de ventilación con la secadora; el mismo deberá obtenerse localmente. La tapa terminal deberá tener reguladores de tiro con bisagras para prevenir el retorno de descarga cuando no se usa la secadora. Si no se siguen estas instrucciones se podrá producir incendio o muerte.

• El conducto de escape deberá tener 10,2 cm (4 pulgadas) de diámetro sin obstrucciones. El conducto de escape deberá mantenerse lo más corto posible. Asegúrese de limpiar cualquier tipo de conducto antiguo antes de instalar su secadora nueva. Si no se siguen estas instrucciones se podrá producir incendio o muerte.

• Se recomiendan conductos rígidos o semirígidos para usar entre la secadora y la pared. En instalaciones particulares cuando es imposible realizar una conexión siguiendo las recomendaciones antes indicadas, únicamente se puede utilizar un conducto metálico de transición aprobado por UL entre la secadora y la conexión de pared. Usar este tipo de conducto afectará el tiempo de secado. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• NO utilice tornillos de lámina de metal ni otro tipo de aseguradores que extiendan dentro del conducto y puedan atrapar pelusa y reducir la efi ciencia del sistema de escape. Asegure todas las uniones con cinta adhesiva impermeable. Para más detalles, siga las Instrucciones de Instalación. Si no se siguen estas instrucciones se podrá producir incendio o muerte.

inSTruccioneS de Seguridad Para FuncioneS de vaPor

ADVERTENCIA Para reducir el riesgo de incendio, descarga eléctrica o lesiones a personas cuando utilice este artefacto, deben seguirse precauciones básicas de seguridad, incluyendo las siguientes:

• No abra la puerta de la secadora durante los ciclos de vapor. No seguir estas instrucciones puede provocar un peligro de quemaduras.

• No seque artículos que previamente se hayan limpiado, lavado, sumergido o manchado con gasolina, solventes para limpieza en seco u otras sustancias infl amables o explosivas ya que emanan vapores que podrían prenderse fuego o explotar. No seguir estas instrucciones puede provocar un incendio o la muerte.

• No llene el alimentador de vapor con gasolina, solventes para limpieza en seco u otras sustancias infl amables o explosivas. No seguir estas instrucciones puede provocar un incendio o la muerte.

• No toque la boquilla de vapor del tambor durante o después del ciclo de vapor. No seguir estas instrucciones puede provocar un peligro de quemaduras.
• No llene el alimentador de vapor con agua caliente (más de 86° F / 30° C) No seguir estas instrucciones puede provocar un peligro de quemaduras.

INSTRUCCIONES IMPORTANTE DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

ADVERTENCIA Por su seguridad, se debe seguir la información indicada en este manual para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

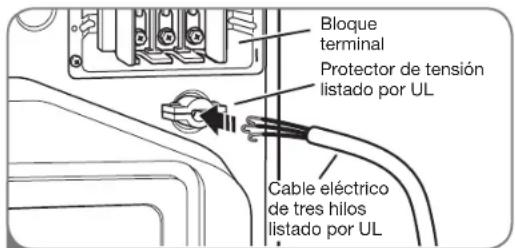

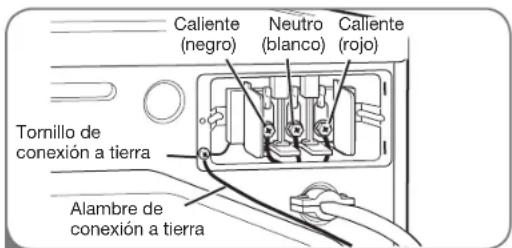

inSTruccioneS imPorTanTe Para conecTar la elecTricidad

AADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:

• Bajo ninguna circunstancia, corte o quite la tercera pata (puesta a tierra) del cable eléctrico. Para evitar heridas a nivel personal o daños sobre la secadora, el cable de corriente eléctrica debe estar conectado en una conexión a tierra en condiciones adecuadas.
• Por motivos de seguridad personal, este electrodoméstico debe estar conectado a tierra adecuadamente. Si esto no se cumple se podrán producir descargas eléctricas o heridas.
• Consulte las instrucciones de instalación de este manual para obtener los requisitos eléctricos específicos de su modelo. Si estas instrucciones no se cumplen se podrán producir descargas eléctricas y/o riesgo de incendio.

• Esta secadora debe estar enchufada a un tomacorriente conectado a tierra adecuadamente. Si la secadora no se encuentra adecuadamente conectada a tierra se pueden producir descargas eléctricas. Contrate a un electricista calificado para que controle el tomacorriente y el circuito eléctrico para asegurarse que el enchufe está correctamente conectado a tierra. Esto evitará riesgos de descargas y asegurará la estabilidad durante el funcionamiento.

• La secadora siempre debe estar enchufada a su tomacorriente individual, con la clasificación de tensión correspondiente a la placa de datos de servicio. Esto proporciona el mejor desempeño y previene a la vez sobrecarga de los circuitos de cableado del hogar, lo que podría producir un incendio debido a los cables sobrecalentados.

• Nunca desenchufe su secadora empujando el cable de corriente. Siempre tome su enchufe firmemente y empuje el mismo hacia fuera para retirarlo. El cable de corriente se puede cortar debido a cualquier movimiento de su parte central, resultando en una descarga eléctrica.
• Repare o reemplace de inmediato todos los cables de corriente pelados o con cualquier tipo de daño. No use un cable con cortaduras o abrasión sobre su extensión o extremos. Este cable de corriente se puede fundir, creando descargas eléctricas y/o riesgo de incendio.
• Al instalar o cambiar de lugar la secadora, evite todo tipo de cortes u otros daños en el cable de corriente. Esto evitará heridas o daños debido a incendios o descargas eléctricas sobre la secadora.

GUARDE ESTAS INSTRUCCIONES

PIEZAS Y CARACTERÍSTICAS

caracTerÍSTicaS eSPecialeS

① Panel de conTrol Fácil Para uSar

Gire la perilla selectora de ciclos al ciclo de secado deseado. Añada los ajustes de ciclo o programe las opciones con el toque de un botón.

② PuerTa reversible de Fácil acceSo

La amplia puerta provee acceso para carga y descarga. Se puede invertir el sentido de la puerta para adaptarlo al lugar de la instalación.

3 Tambor de acero inoXidable de caPacidad SuPerior iluminado

El tambor de acero inoxidable de gran capacidad ofrece durabilidad superior. El tambor está equipado con una luz amarilla que se ilumina al abrir la puerta de la secadora y se apaga cuando se cierra.

4 Funciones de vaPor ÚTiles

La nueva tecnología de vapor de LG le permite inyectar las telas con un chorro giratorio de vapor caliente para refrescar las prendas, reducir la estática y facilitar el planchado. Simplemente seleccione el ciclo STEAM FRESH™ o agregue la opción Steam (vapor) a los ciclos seleccionados.

5 PanTalla de Icd

La pantalla LCD de fácil lectura muestra las opciones e información de ciclo e indica mensajes de estado durante el funcionamiento.

6 SiStema de SenSor de bloQueo de conducTo/FiITro FloWSenSe ™

El sistema de sensor de bloqueo de conducto/filtro FlowSense™ detecta y lo alerta sobre bloqueos en el filtro y la tubería, lo cual reduce el flujo de escape de la secadora. Esto puede mejorar el funcionamiento y ayudar a minimizar el número de llamadas al servicio técnico, ahorrándole dinero.

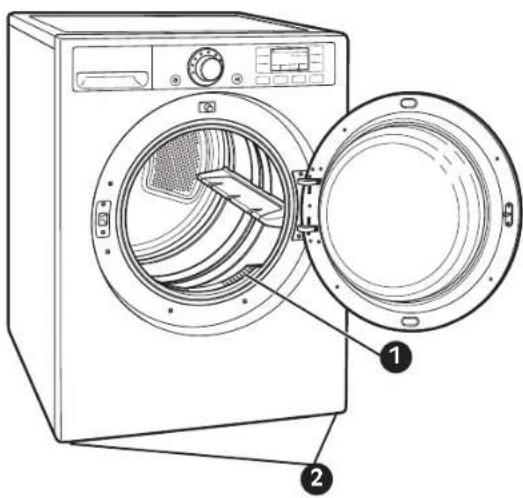

Además de las características y componentes descritos en la sección de Características especiales, hay varios componentes importantes adicionales a los cuales se hace referencia en este manual.

① FilTro de PeluSa monTado al FrenTe

El filtro de pelusa montado al frente permite un fácil acceso y limpieza después de cada carga.

2 PaTaS niveladoraS

Cuatro patas niveladoras (dos en la parte frontal y dos en la trasera) ajustables para mejorar la estabilidad de la secadora en pisos desnivelados.

3 Plc modem

Este panel cubre el módem del PLC [Controlador lógico programable] y debe ser quitado únicamente por un técnico o especialista de mantenimiento al instalar el Monitor remoto de lavandería [Remote Laundry Monitor]. (Adquirido por separado).

4 eSTanTe de Secado

Use el estante de secado con la opción de ciclo RACK DRY (SECADO EN PARRILLA). El estante de secado permite colocar los artículos como sacos, prendas delicadas, calzado deportivo, en una posición horizontal para secarlos.

5 limPiador Para acero inoXidable Y Toalla

- El uso de la tela de limpieza

LA DIRECCION: Sature la tela con Limpiador Inoxidable de Acero y enjuge la superficie hacia las marcas de cepillo.

NOTA: La tela misma no rasgunara superficies, pero puede recoger las partículas que pueden rasgunar.

INSTRUCCIONES DE CUIDADO: No planche. No utilice suavizante de ropa. Lave separadamente o con telas que no producen pelusas. El Lavado tibio de maquina y secado bajo de calor lo mantienen en mejor desempeno.

- Instrucciones del limpiador para

acero inoxidable

1. Sacuda antes de usar.
2. Aplique una cantidad reducida del limpiador sobre una toalla de papel o esponja y frote sobre la superficie para limpiar la misma.
3. Pula la superficie con una toalla seca de papel o de tela.

ADVERTENCIA: Para reducir el riesgo de heridas personales al usar este limpiador, siga las precauciones básicas, incluyendo lo siguiente:

• No aplique el mismo en los ojos. Si no se cumple con esta advertencia se podrán producir heridas. Si toma contacto con los ojos, enjuague totalmente con agua.
• No trague este limpiador. Si no cumple con esto se podrán producir heridas. Si ingresa en su interior, no vomite en forma inducida; llame a su médico.
• Al usarlo, deberá colocarse guantes. Si no se cumple con esta advertencia se podrán producir heridas. Si entra en contacto con la piel, lávese con agua y jab
• No use el producto con este limpiador en el tambor. Si no cumple con esto se podrán producir daños sobre la ropa.
• Mantenga el mismo fuera del alcance de los niños. Si no cumple con esto se podrán producir heridas.

Parte trasera de la secadora

Accesorios incluidos

SECADO EN PARRILLA

Limpiador para acero inoxidable
La tela de limpieza

INSTRUCCIONES PARA LA INSTALACIÓN

IMPORTANTE: ¡Lea todas las instrucciones de instalación completamente antes de instalar y hacer funcionar su secadora!

Es importante que revise todo este manual antes de instalar y usar su secadora. Se proporcionan instrucciones detalladas pertinentes a las conexiones eléctricas, de gas y los requisitos de escape en las siguientes páginas.

ESCOJA EL LUGAR ADECUADO

• Almacene e instale la secadora en un lugar no expuesto a temperaturas inferiores a las de congelación ni a la intemperie.
• Escoja una ubicación con un piso rígido y nivelado.

• Si va a instalar la secadora en el garaje, colóquela a una altura mínima de 18 pulgadas (46 cm) por encima del piso.

• Conecte la secadora adecuadamente a tierra según todos los códigos y las regulaciones vigentes.

• Para reducir el riesgo de descarga eléctrica, no instale la secadora en sitios húmedos ni mojados.
• Si instala la secadora en una vivienda móvil o prefabricada, por favor consulte la sección de Requisitos especiales para viviendas móviles o prefabricadas.

ESPACIOS DE INSTALACIÓN

• La mayoría de instalaciones requieren un espacio mínimo de 5 1/2 pulgadas (14 cm) detrás de la secadora para la instalación del conducto de escape.
• Deje espacios mínimos de por lo menos 1 pulgada (2,5 cm) a los lados y parte trasera para minimizar la vibración y el ruido.
• Se recomienda disponer de espacio adicional para la instalación y el mantenimiento.
• No olvidar prever espacio para las molduras de pared, puerta o piso que podrían aumentar los espacios de instalación requeridos.
• Deje por lo menos 24 pulgadas (61,2 cm) al frente de la secadora para abrir la puerta.

Instrucciones adicionales para las instalaciones en armarios:

• La puerta del armario debe disponer de fl ujo de aire sufi ciente. Consulte el diagrama indicado más arriba para obtener los requisitos mínimos de abertura para ventilación. También es aceptable una puerta tipo persiana.
• Asegúrese que se dispone de por lo menos 18 pulgadas (46 cm) de espacio de instalación sobre la secadora.

INSTRUCCIONES PARA LA INSTALACIÓN

INSTALACIONES CON LA BASE PEDESTAL O PAQUETE DE APILADO OPCIONALES

IMPORTANTE: Si está instalando su secadora con una base de pedestal o un PAQUETE de apilado opcionales, consulte la sección de Accesorios opcionales incluida en este manual o las instrucciones de su pedestal o PAQUETE de apilado antes de continuar con la instalación.

Dimensiones requeridas para la instalación con pedestal

Dimensiones requeridas para la instalación con el PAQUETE de apilado

Para estos y otros productos LG, llame a su distribuidor LG local, o visite nuestro sitio Web en us.lge.com.

Pedestal (Adquirido por separado)

PAQUETE de apilado (Adquirido por separado)

INSTRUCCIONES PARA LA INSTALACIÓN

nivelación de la Secadora

ADVERTENCIA

- Use guantes durante la instalación.

- Si no se cumple con esta advertencia se podrán producir heridas.

Para asegurar que la secadora brinde un desempeño óptimo de secado, debe estar nivelada. Para minimizar la vibración, el ruido y movimiento no deseados, el piso deberá ser una superficie perfectamente nivelada y sólida.

NOTA: Fije las patas niveladoras solo en la medida necesaria para nivelar la secadora. La extensión de las patas niveladoras más de lo necesario puede causar vibración de la secadora.

1 Coloque la secadora en la posición final. Coloque un nivelador sobre la secadora.

- Las 4 patas niveladoras deberán apoyarse fi rmemente en el piso. Empuje suavemente las esquinas superiores de la secadora para asegurarse de que su secadora no se mece de esquina a esquina.

Si está instalando la secadora sobre el accesorio de pedestal opcional, deberá usar las patas niveladoras del pedestal para nivelarla. Las patas niveladoras de la secadora deberán estar completamente retraídas.

2 Use una llave de tuercas ajustable para girar las patas niveladoras. Gire en la dirección de las manecillas del reloj para levantar la secadora o en dirección contraria para bajarla. Suba o baje las patas niveladoras hasta que la secadora esté nivelada de lado a lado y de adelante hacia atrás.

Asegúrese de que las 4 patas niveladoras se encuentran haciendo contacto firme con el piso.

cómo inverTir el SenTido de la PuerTa

Se puede invertir el sentido de la puerta para que se adapte a su lugar de instalación.

1 Abra la puerta de la secadora. Utilizando un destornillador Phillips, quite los 2 tornillos que aseguran la bisagra de la puerta a la abertura de la puerta de la secadora. Quite los 4 tornillos del lado del pasador de la abertura de la puerta de la secadora, y quite el pasador.

2 Dé vuelta a la puerta de modo que se invierta la bisagra, y vuelva a colocar la puerta usando los dos tornillos que quitó anteriormente. Reinstale el pasador de la puerta y los cuatro tornillos.

Pruebe el movimiento de la puerta asegurándose de que se mueve libremente y se asegura correctamente.

INSTRUCCIONES PARA LA INSTALACIÓN

CÓMO CAMBIAR LA UBICACIÓN DEL CONDUCTO DE VENTILACIÓN DE LA SECADORA

ADVERTENCIA

• Utilice material para ventilación de metal pesado.
• No utilice conductos de plástico o aluminio delgado.
• Use guantes durante la instalación.
• Si no cumple con estas instrucciones puede resultar en muerte o incendio.

Su secadora está equipada de fábrica para ventilar en la parte trasera. También puede configurarse para ventilar en la parte inferior o lateralmente (no está disponible la ventilación del lado derecho en los modelos a gas).

Puede adquirirse el paquete adaptador, número de pieza 383EEL9001B, de su distribuidor LG. Este paquete contiene los componentes de conducto necesarios para cambiar la ubicación de la ventilación de la secadora.

OPCIÓN 1: Ventilación lateral

2 Apriete las lengüetas en el dispositivo de expulsión y retirelo cuidadosamente para obtener la ventilación adecuada (no está disponible ventilación lateral en los modelos a gas). Apriete el conducto adaptador en la carcasa del ventilador y asegure la base de la secadora como se indica.

3 Conecte un codo de 4 pulgadas (10,2 cm) a la siguiente sección de conducto de 4 pulgadas (10,2 cm), y asegure todas las conexiones con cinta adhesiva impermeable. Asegúrese de que el extremo macho del codo apunte hacia AFUERA de la secadora.
Inserte el montaje de codo/conducto a través de la abertura lateral y presiónelo en el conducto adaptador. Asegúrelo en su lugar con cinta adhesiva impermeable.
Asegúrese de que el extremo macho del conducto sobresalga 1 1/2 pulgadas (3,8 cm) para conectar el resto del sistema de ventilación. Conecte la placa de cubierta a la parte trasera de la secadora con el tornillo provisto.

1 Quite el tornillo de seguridad del conducto de ventilación trasero. Tire del conducto de ventilación hacia afuera.

OPCIÓN 2: Ventilación inferior

2 Apriete las lengüetas en el dispositivo de expulsión y retírelo cuidadosamente para obtener la ventilación adecuada (no está disponible ventilación lateral en los modelos a gas). Apriete el conducto adaptador en la carcasa del ventilador y asegure la base de la secadora como se indica.

3 Inserte el codo de 4 pulgadas (10 cm) a través de la abertura trasera y apriételo en el conducto adaptador. Asegúrese de que el extremo macho y el codo apunten hacia abajo por el orificio ubicado en la parte inferior de la secadora. Asegúrelo en su lugar con cinta adhesiva impermeable.
Conecte la placa de cubierta a la parte trasera de la secadora con el tornillo provisto.

INSTRUCCIONES PARA LA INSTALACIÓN

conexión del conducTo de venTilación de la Secadora

ADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:

• No aplaste ni doble el sistema de conducto. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• No permita que el sistema de conducto se asiente sobre objetos puntiagudos ni entre en contacto con los mismos. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• Si conecta a un sistema de conducto existente, asegúrese de que sea adecuado y de que esté limpio antes de instalar la secadora. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• El sistema de ventilación debe seguir los códigos de construcción. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• Las secadoras de gas DEBEN ventilar hacia el exterior. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• Únicamente use un sistema de conducto rígido y de metal fl exible de 10,2 cm (4 pulgadas) dentro del gabinete de la secadora y para ventilación al exterior. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• Para reducir el riesgo de incendio, combustión o acumulación de gases combustibles, NO descargue el escape de la secadora en un área cerrada o no ventilada, tal como un desván, pared, cielo raso, espacio entre el cimiento y la tierra, chimenea, conducto de gas o espacios ocultos de un edifi cio. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• Para reducir el riesgo de incendio, NO descargue el escape de la secadora usando conductos de plástico ni de lámina metálica. Si no se siguen estas instrucciones se podrá

producir incendio o muerte.

• El conducto de escape deberá tener 10,2 cm (4 pulgadas) de diámetro sin obstrucciones. El conducto de escape deberá mantenerse lo más corto posible. Asegúrese de limpiar cualquier tipo de conducto antiguo antes de instalar su secadora nueva. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• Se recomiendan conductos rígidos o semirígidos para usar entre la secadora y la pared. En instalaciones particulares cuando es imposible realizar una conexión siguiendo las recomendaciones antes indicadas, únicamente se puede utilizar un conducto metálico de transición aprobado por UL entre la secadora y la conexión de pared. Usar este tipo de conducto afectará el tiempo de secado. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• NO utilice tornillos de lámina de metal ni otro tipo de aseguradores que extiendan dentro del conducto y puedan atrapar pelusa y reducir la efí ciencia del sistema de escape. Asegure todas las uniones con cinta adhesiva impermeable. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• Para maximizar los resultados de funcionamiento, siga las limitaciones de longitud del conducto indicadas en el cuadro de arriba. Si no se siguen estas instrucciones se podrá producir incendio o muerte.
• No se provee el sistema de ventilación con la secadora; el mismo deberá obtenerse localmente. La tapa terminal deberá tener reguladores de tiro con bisagras para prevenir el retorno de descarga cuando no se usa la secadora. Si no se siguen estas instrucciones se podrá producir incendio o muerte.

INSTRUCCIONES PARA LA INSTALACIÓN

CONEXIÓN DEL CONDUCTO DE VENTILACIÓN DE LA SECADORA (cont.)

Sistema de conducto

Tipo de tapa de pared Codos de 90° flexible de diám. pulgadas metálico flexible de diám. pulgadas
0 65 pies (19,8 m) 45 pies	(13,7 m)
	(10,7 m)
	2 47 pies (13,7 m)	30 pies (9,1 m)
	3 36 pies (11,0 m)	25 pies (7,6 m)
	4	28 pies (8,5 m)	20 pies (6,1 m)
Solamente por el uso en los instalaciones de conducto cortos	0 55 pies (16,8 m) 35 pies (10,7 m)
	1 47 pies (13,7 m)		27 pies (8,1 m)
	2 41 pies (12,5 m)	21 pies (6,4 m)
	3	30 pies (9,1 m)	17 pies (5,2 m)
	4	22 pies (6,7 m)	15 pies (4,5 m)

NOTA: Reste 6 pies (1,8 m) por cada codo adicional. No se recomienda usar más de cuatro codos de 90°.

Direccionamiento y conexión del sistema de conducto de escape

Siga las pautas indicadas más abajo para maximizar el desempeño de secado y reducir la acumulación de pelusa en el sistema de conducto.

NOTA: El sistema de conducto y las conexiones NO están incluidas y deben adquirirse por separado.

• Use un sistema de conducto metálico rígido o semirígido de 10,2 cm (4 pulgadas).
• El conducto de escape deberá tenderse lo más corto posible.
• Use la menor cantidad de conexiones de codo que sea posible.
• El extremo macho de cada sección del conducto de escape deberá apuntar hacia afuera de la secadora.
• Use cinta adhesiva impermeable en todas las conexiones de conducto.
• Aísle el sistema de conducto que se tiende a través de áreas sin calefacción para reducir la condensación y acumulación de pelusa en las superficies del conducto.

IMPORTANTE: Si no se instala correctamente la ventilación de escape de la secadora, se anulará la garantía.

INSTRUCCIONES PARA LA INSTALACIÓN

CONEXIÓN DE SECADORAS A GAS

ADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:

• Requisitos de suministro de gas:
  Como enviado de fábrica, si confi gura la secadora para uso con gas natural. Puede convertirse para usar con gas LP (propano líquido). La presión de gas no debe sobrepasar la columna de agua de 13 pulgadas.
• Un técnico califi cado de mantenimiento o de la compañía de gas debe conectar la secadora al suministro de gas. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Aísle la secadora del sistema de suministro de gas cerrando su válvula de corte individual manual durante cualquier tipo de prueba de presión del suministro de gas. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Requisitos de la línea de suministro: Su cuarto de lavado debe tener una línea rígida de suministro de gas para la secadora. En los EE. UU., se debe instalar una válvula de corte manual individual a una distancia de por lo menos 6 pies (1,8 m) de la secadora, de acuerdo con el Código Nacional de Gas Combustible ANSI Z223.1. Se debe instalar un tapón de tubería de 1/8 pulgadas(0,32 cm) NPT. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Si se usa tubería rígida, la tubería rígida deberá ser de 1/2 pulgadas(1,27 cm) IPS. Si es aceptable según los códigos y las regulaciones locales, y cuando sea aceptable según su compañía proveedora de gas, se puede usar tubería de 3/8 pulgadas aprobada, cuando las longitudes sean menores de 20 pies (6,1 m) Se debe usar tubería más larga en caso de longitudes que exceden los 20 pies (6,1 m) Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

• Conecte la secadora al tipo de gas indicado en la placa del nombre. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Para prevenir la contaminación de la válvula de gas, elimine el aire sedimento del suministro de gas antes de conectar el suministro de gas a la secadora. Antes de ajustar la conexión entre el suministro de gas y la secadora, purgue el aire hasta que se detecte olor a gas. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• NO use una llama abierta para inspeccionar las fugas de gas. Use un fl uído anticorrosivo para detección de fugas. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Utilice únicamente una línea de suministro de gas nueva certifi cada por AGA o CSA, con conectores fl exibles de acero inoxidable. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Ajuste bien todas las conexiones de gas. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Use cinta de Tefl ón ^® o un compuesto para conexiones de tubería insoluble en gas de petróleo líquido (LP) en todas las roscas de tubería. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• NO intente desmontar ningún componente de la secadora; cualquier desmontaje requiere de la atención y herramientas de un técnico o compañía de mantenimiento autorizado y califi cado. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.

Requisitos eléctricos para modelos a gas únicamente

AADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:

• Bajo ninguna circunstancia, corte o quite la tercera pata (puesta a tierra) del cable eléctrico. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Por motivos de seguridad personal, la secadora debe estar conectada a tierra adecuadamente. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• El cable eléctrico de esta secadora está equipado con un enchufe de 3 patas (conexión a tierra) que se conecta a un tomacorriente de pared de tres patas (con conexión a tierra) para minimizar la posibilidad de peligro de descarga eléctrica de este electrodoméstico. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.

- Se debe enchufar esta secadora a un tomacorriente conectado a tierra de 120 Vca, 60 Hz protegido por un fusible o cortacircuitos de 15 amperios. También se recomienda que esta secadora cuente con un circuito eléctrico individual. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.

- En caso de disponer de un tomacorriente de pared estándar de 2 patas, debe cambiarlo por uno de 3 patas conectado a tierra adecuadamente. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.

INSTRUCCIONES PARA LA INSTALACIÓN

CONEXIÓN DE SECADORAS A GAS (cont.)

ADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:

• La instalación y el mantenimiento deben proveerse por un instalador calificado, agencia de mantenimiento o compañía de gas. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Use únicamente un conector de acero inoxidable nuevo y un conector certificado por AGA nuevo. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Se debe instalar una válvula de corte de gas a una distancia mínima de 6 pies (1,8 m) de la secadora. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• La secadora está configurada para gas natural cuando se envía de fábrica. Asegúrese de que la secadora está equipara con la boquilla de quemador correcta para el tipo de gas que

se usará (gas natural o petróleo líquido, LP). Si no se cumple con esto se podrá producir una explosión, incendio o muerte.

• De ser necesario, un técnico calificado debe instalar la boquilla correcta (para el paquete de boquilla LP, ordene la pieza de pedido Núm. 4948EL4002B) y se debe anotar el cambio en la secadora. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Se deben realizar todas las conexiones según los códigos y las regulaciones locales. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Las secadoras de gas DEBEN ventilar hacia el exterior. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.

Conexión del suministro de gas

1 Asegúrese de que el suministro de gas al cuarto de lavado se encuentre APAGADO. Confirme que el tipo de gas disponible en su cuarto de lavado sea el adecuado para la secadora. La secadora está lista para la conexión de gas natural de 3/8 pulgadas (0,95 cm) NPT.
2 Quite la tapa de envío de la conexión de gas localizada de la parte trasera de la secadora. Asegúrese de no dañar la rosca del conector de gas al quitar la tapa de envío.
3 Conecte la secadora al suministro de gas de su cuarto de lavado usando un conector de acero inoxidable flexible nuevo con una conexión de 3/8 pulgadas (0,95 cm) NPT.
4 Ajuste bien todas las conexiones entre la secadora y el suministro de gas de su cuarto de lavado. Abra el suministro de gas de su cuarto de lavado y verifique que no haya fugas en todas las conexiones de tubería (tanto interiores como exteriores) usando un fluido anticorrosivo para detección de fugas.

Conexión eléctrica

Enchufe la secadora en un tomacorriente de 120 Vca 60 Hz de tres patas conectado a tierra.

Instalaciones en lugares de gran altitud

La clasificación BTU para esta secadora es certificación AGA para elevaciones por debajo de los 3 048 m.

Si va a instalar su secadora a más de 3 048 m, debe ser desclasificada por un técnico calificado o compañía de gas.

INSTRUCCIONES PARA LA INSTALACIÓN

CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS

ADVERTENCIA: Para ayudar a evitar incendios, descargas eléctricas, heridas graves o muerte, el cableado e instalación a tierra deben cumplir con la última edición del Código Eléctrico Nacional, ANSI/NFPA 70 y todas las regulaciones locales aplicables. Por favor comuníquese con un electricista calificado para que controle el cableado y los fusibles y así asegurar que su casa posee energía eléctrica adecuada para operar la secadora.

Requisitos eléctricos únicamente para modelos eléctricos

ADVERTENCIA - Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:

• Esta secadora debe estar conectada a un sistema de cableado metálico permanente conectado a tierra, o se debe tender un conductor de conexión a tierra de equipo con los conductores de circuito y conectado a la terminal de conexión a tierra del equipo o conductor de la secadora. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• La secadora tiene su propio bloque terminal, el cual debe conectarse a un circuito de una sola fase de 120 Vca 60 Hz protegido con fusible de 30 amperios (el circuito debe tener protección de fusible a ambos terminales de la línea). EL SUMINISTRO ELÉCTRICO DE LA SECADORA DEBERÁ SER DE LA MÁXIMA CLASIFICACIÓN DE VOLTAJE LISTADA EN LA PLACA DE CARACTERÍSTICAS. NO CONECTE LA SECADORA A UN CIRCUITO DE 220 VOLTIOS. Se dispone de elementos de calentamiento para instalación de campo en secadoras que deben conectarse a un suministro eléctrico de voltaje diferente al listado en la placa de datos de servicio. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Si un circuito de ramal a la secadora es de 15 pies (4,5 m) o menos de longitud, use alambre listado por UL (Underwriters Laboratories) Núm.-10 AWG (únicamente alambre de cobre),

o según lo requieran las leyes locales. Si es más largo de 15 pies (4,50 m) use alambre listado por UL (Underwriters Laboratories) Núm.-8 AWG (únicamente alambre de cobre), o según lo requieran las leyes locales. Disponga de sufi ciente dotación de cableado, de manera de poder mover la secadora de su ubicación normal cuando sea necesario. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.

• NO se provee la conexión en espiral del cable eléctrico entre la caja de pared y el bloque terminal de la secadora con la misma. El tipo de conexión en espiral y el calibre del alambre deben seguir los códigos locales y las instrucciones indicadas en las siguientes páginas. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.
• Se requiere una conexión de 4 hilos en todas las instalaciones de viviendas móviles y prefabricadas, así como en todas las construcciones nuevas posteriores al 1 de enero de 1 996. Se debe usar una conexión de 4 hilos si los códigos locales no permitan la conexión a tierra utilizando el alambre neutro. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.

Requisitos eléctricos especiales para viviendas móviles o prefabricadas

ADVERTENCIA - Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:

- Cualquier instalación en una vivienda móvil o prefabricada debe realizarse de conformidad con los Estándares de seguridad y construcción de viviendas prefabricadas, Título 24 CFR, Parte 32-80 o estándar CAN/CSA0Z240 MH y con los códigos y regulaciones locales.

- Se requiere una conexión de 4 hilos en todas las instalaciones de viviendas móviles y prefabricadas, así como en todas las construcciones nuevas posteriores al 1 de enero de 1996. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.

INSTRUCCIONES PARA LA INSTALACIÓN

CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)

SÓLO EE.UU.

ADVERTENCIA:

• Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe conectar al tornillo del mismo color. El color del cable que figura en el manual se conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir un flujo de corriente corto o excesivo.
• Contacto por conductor meutro esta prohibido por: (1) nuevas instalaciones de branch-circuito, (2) las casas mobiles, (3) vehículos recreacionales, y (4) areas donde los codigos prohíbe una conexión a tierra por el conductor neutro.

Conexión de cuatro hilos para secadoras eléctricas: Cable eléctrico con enchufe

• Se requiere una conexión de 4 hilos en todas las instalaciones de viviendas móviles y prefabricadas, así como en todas las construcciones nuevas posteriores al 1 de enero de 1 996.
• Se requiere un protector de tensión listado por UL.

- Instale un cable eléctrico de 30 amperes 240 Vca listado por UL con un conductor de cobre Núm.-10 AWG como mínimo y terminales de bucle cerrado o de horquilla con extremos doblados hacia arriba.

1 Quite la cubierta de acceso al bloque terminal localizado en la parte superior trasera de la secadora. Instale un protector de tensión listado por UL en el orificio de pase del cable eléctrico; luego pase un cable eléctrico conductor de cobre Núm. 10 AWG de por lo menos 4 hilos, 30 A listado por UL por el protector de tensión.

2 Transfiera el alambre de conexión a tierra de la secadora detrás del tornillo de conexión a tierra de color verde al tornillo central del bloque terminal. Conecte los dos conductores calientes del cable eléctrico a los tornillos del bloque terminal exterior. Conecte el cable neutro de color blanco al tornillo del bloque terminal central. Conecte el alambre de conexión a tierra del cable eléctrico al tornillo de conexión a tierra de color verde. AJUSTE BIEN TODOS LOS TORNILLOS. Reinstale la cubierta de acceso del bloque terminal.

INSTRUCCIONES PARA LA INSTALACIÓN

CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)

SÓLO EE.UU.

ADVERTENCIA:

• Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe conectar al tornillo del mismo color. El color del cable que figura en el manual se conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir un flujo de corriente corto o excesivo.
• Contacto por conductor neutro esta prohibido por: (1) nuevas instalaciones de branch-circuito, (2) las casas mobiles, (3) vehículos recreacionales, y (4) areas donde los codigos prohíbe una conexión a tierra por el conductor neutro.

Conexión de cuatro hilos para secadoras eléctricas: Conexión directa

• Se requiere una conexión de 4 hilos en todas las instalaciones de viviendas móviles y prefabricadas, así como en todas las construcciones nuevas posteriores al 1 de enero de 1 996.
• Se requiere un protector de tensión listado por UL.

1 Despegue pulg. 5 pulgadas (12,7 cm) de la cubierta del cable del final. Descubra 5 pulgadas (12,7 cm) del cable de tierra. Corte 1½ pulgadas (3,8 cm) de los otros 3 cables y despuega 1 pulgadas (2,5 cm) del aislamiento del cado uno. Haga los finales del 3 cables en forma de gancho.

• Instale un cable eléctrico listado por UL con 4 conductores de cobre Núm.-10 AWG como mínimo.
• Prepare un mínimo de 5 pies (1,5 m) de longitud para poder quitar y reemplazar la secadora.

2 Quite la cubierta de acceso al bloque terminal localizado en la parte superior trasera de la secadora. Instale un protector de tensión listado por UL en el orificio de pase del cable eléctrico; luego pase el cable eléctrico fabricado en el Paso 1 por el protector de tensión.

3 Transfiera el alambre de conexión a tierra de la secadora detrás del tornillo de conexión a tierra de color verde al tornillo central del bloque terminal. Conecte los dos conductores calientes del cable eléctrico a los tornillos del bloque terminal exterior. Conecte el cable neutro

de color blanco al tornillo del bloque terminal central. Conecte el alambre de conexión a tierra del cable eléctrico al tornillo de conexión a tierra de color verde. AJUSTE BIEN TODOS LOS TORNILLOS. Reinstale la cubierta de acceso del bloque terminal.

INSTRUCCIONES PARA LA INSTALACIÓN

CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)

SÓLO EE.UU.

ADVERTENCIA:

• Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe conectar al tornillo del mismo color. El color del cable que figura en el manual se conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir un flujo de corriente corto o excesivo.
• Contacto por conductor neutro esta prohibido por: (1) nuevas instalaciones de branch-circuito, (2) las casas mobiles, (3) vehículos recreacionales, y (4) areas donde los codigos prohíbe una conexión a tierra por el conductor neutro.

Conexión de tres hilos para secadoras eléctricas: Cable eléctrico con enchufe

• NO se permite una conexión de 3 hilos en construcciones nuevas después del 1 de enero de 1 996.
• Se requiere un protector de tensión listado por UL.

- Instale un cable eléctrico de 30 amperes 240 Vca listado por UL con un conductor de cobre Núm. 10 AWG como mínimo y terminales de bucle cerrado o de horquilla con extremos doblados hacia arriba.

1 Quite la cubierta de acceso al bloque terminal localizado en la parte superior trasera de la secadora. Instale un protector de tensión listado por UL en el orificio de pase del cable eléctrico; luego pase un cable eléctrico conductor de cobre Núm. 10 AWG de por lo menos 3 hilos, 30 A 240 Vcalistado por UL por el protector de tensión.

2 Conecte los dos conductores calientes del cable eléctrico a los tornillos del bloque terminal exterior. Conecte el cable neutro al tornillo del bloque terminal central. Conecte la conexión a tierra exterior (de ser requerido por los códigos locales) al tornillo de color verde. AJUSTE BIEN TODOS LOS TORNILLOS. Reinstale la cubierta de acceso del bloque terminal.

INSTRUCCIONES PARA LA INSTALACIÓN

CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)

SÓLO EE.UU.

ADVERTENCIA:

• Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe conectar al tornillo del mismo color. El color del cable que figura en el manual se conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir un flujo de corriente corto o excesivo.
• Contacto por conductor neutro esta prohibido por: (1) nuevas instalaciones de branch-circuito, (2) las casas mobiles, (3) vehículos recreacionales, y (4) areas donde los codigos prohíbe una conexión a tierra por el conductor neutro.

Conexión de tres hilos para secadoras eléctricas: Conexión directa

• NO se permite una conexión de 3 hilos en construcciones nuevas después del 1 de enero de 1 996.
• Se requiere un protector de tensión listado por UL.

1 Despegue 3½ pulgadas (8,9 cm) de la cubierta del cable del final. Despuega 1 pulgadas (2,5 cm) del aislamiento de los tres alambres. Haga los finales del 3 cables en forma de gancho.

• Instale un cable eléctrico listado por UL con 4 conductores de cobre Núm.-10 AWG como mínimo.
• Prepare un mínimo de 5 pies (1,5 m) de longitud para poder quitar y reemplazar la secadora.

2 Quite la cubierta de acceso al bloque terminal localizado en la parte superior trasera de la secadora. Instale un protector de tensión listado por UL en el orificio de pase del cable eléctrico; luego pase el cable eléctrico fabricado en el Paso 1 por el protector de tensión.

3 Conecte los dos conductores calientes del cable eléctrico a los tornillos del bloque terminal exterior. Conecte el cable neutro al tornillo del bloque terminal central. Conecte la conexión a tierra exterior (de ser requerido por los códigos locales) al tornillo de color verde. AJUSTE BIEN TODOS LOS TORNILLOS. Reinstale la cubierta de acceso del bloque terminal.

INSTRUCCIONES PARA LA INSTALACIÓN

REQUISITOS ESPECIALES PARA VIVIENDAS MÓVILES O PREFABRICADAS

Cualquier instalación en una vivienda móvil o prefabricada debe realizarse de conformidad con los Estándares de seguridad y construcción de viviendas prefabricadas, Título 24 CFR, Parte 32-80 o estándar CAN/CSA0Z240 MH y con los códigos y regulaciones locales. Si no está seguro de si la instalación que ha propuesto cumple con estos estándares, llame a un técnico de mantenimiento e instalación para obtener ayuda.

• Una secadora de gas debería fijarse permanentemente sobre el piso.
• La conexión eléctrica de una secadora eléctrica debe ser una conexión de 4 hilos. Se provee información más detallada pertinente a la conexión eléctrica en la sección Cómo conectar las secadoras eléctricas.
• Para reducir el riesgo de combustión e incendio, se debe ventilar la secadora hacia el exterior.
• NO ventile la secadora debajo de una vivienda móvil o prefabricada.
• Las secadoras eléctricas deben ventilarse hacia el exterior usando el panel trasero, izquierdo, derecho o inferior.

• Las secadoras a gas deben ventilarse al exterior usando el panel trasero, izquierdo o inferior. Las secadoras a gas no deben ventilarse hacia el exterior usando el panel derecho debido a la carcasa del quemador.

• El conducto de escape de la secadora debe estar bien fijado a la estructura de la vivienda móvil o prefabricada, y el conducto de escape debe estar fabricado de un material resistente al fuego y la combustión. Se recomienda el uso de un conducto de metal rígido o flexible.

• NO conecte el conducto de escape de la secadora a ningún otro conducto, respiradero, chimenea ni a ningún otro tipo de conducto de escape.
• Asegúrese de que la secadora disponga de acceso adecuado al aire fresco del exterior para garantizar un funcionamiento adecuado. La abertura para la toma de aire fresco exterior debe ser de por lo menos 25 pulgadas ^2 (163 cm ^2 )
• Es importante que el espacio libre del conducto con respecto a cualquier material combustible de construcción sea de por lo menos 2 pulgadas (5 cm) y que, cuando se ventile la secadora al exterior, se pueda instalar la secadora dejando un espacio libre de 1 pulgadas (2,5 cm) a los lados y la parte trasera de la secadora.
• Tenga en cuenta que los materiales de ventilación no se proveen con la secadora. Debe obtener los materiales de ventilación necesarios para una instalación adecuada.

REVISIÓN DE INSTALACIÓN FINAL

Una vez que haya completado la instalación de la secadora y la misma se encuentre en su ubicación final, confirme que funcione correctamente realizando las siguientes pruebas.

Comprobación del calentamiento de la secadora

MODELOS A GAS

Cierre la puerta de la secadora, apriete el interruptor ON/OFF para encender la secadora, e iniciar la secadora en un ajuste de calor. Cuando inicia la secadora, el encendedor deberá encender el quemador principal.

NOTA: Si no se purga todo el aire de la línea de gas, el encendedor de gas podría apagarse antes de que se encienda el quemador. Si esto sucede, el encendedor volverá a intentar encender el gas después de aproximadamente dos minutos.

MODELOS ELÉCTRICOS

Cierre la puerta de la secadora, apriete el interruptor ON/OFF para encender la secadora, e iniciar la secadora en un ajuste de calor. El escape de aire deberá estar caliente después de que la secadora haya funcionado durante 3 minutos.

Revisión del flujo de aire

El funcionamiento efectivo de la secadora requiere de un flujo de aire adecuado. La corrección del flujo de aire puede medirse evaluando la presión estática. La presión estática del conducto del escape se puede medir con un manómetro, colocado en el conducto de escape aproximadamente a 2 pies (60,9 cm) de distancia de la secadora. La presión estática del conducto de escape no debería exceder las 0,6 pulgadas (1,5 cm) Se debe revisar la secadora mientras está funcionando sin carga.

Revisión del nivelado

Una vez que la secadora se encuentra en su ubicación final, vuelva a revisar que la misma se encuentre nivelada. Asegúrese de que esté nivelada de adelante hacia atrás y de lado a lado, y de que las cuatro patas niveladoras se encuentren asentadas en el piso firmemente.

INSTRUCCIONES PARA LA INSTALACIÓN

reviSión de FluJo (SiStema de evaluacion del eSTado del conducTo)

La secadora incluye FlowSense™, un sistema de sensor innovador que detecta en forma automática bloqueos y restricciones en la tubería de su secadora. Mantener la tubería sin acumulación de pelusa y libre de restricciones hace posible que la ropa se seque más rápido, reduce el uso de corriente.

NOTA: Cuando recién se instala la secadora, debe realizarse esta prueba para alertarlo sobre cualquier clase de problemas con el conducto de extracción de su hogar. Sin embargo, puesto que la prueba realizada durante un funcionamiento normal ofrece una información más precisa sobre el estado del conducto de extracción que la prueba de instalación, la cantidad de barras visualizadas durante las dos pruebas puede no ser la misma.

Para activar el ciclo de evaluación del estado del conducto:

NOTA: La comprobación del calentamiento de la secadora debe estan ejecutado antes de continuar. Luego, complete la siguiente evaluación del estado del conducto:

① Luego de presionar el MARCHA/APAGADO (ON/OFF), gire la perilla de ciclos.

2 Al presionar el boton OPCIÓN(OPTION), aparecera APAGADO (OFF).

3 Al presionar PROGRAMA ESPECIALIZADO (CUSTOM PGM), el APAGADO (OFF) cambiara a MARCHA (ON).

4 Luego de 3 segundos, o al presionar el boton SALIDA (EXIT), la pantalla mostrara la pantalla de inicio del REVISIÓN DE FLUJO (FLOW CHECK).

Presione INICIO/PAUSA (START/ PAUSE). La secadora evaluara durante

aproximadamente 2 minutos. bloqueos orestricciones haciendo circular aire por la tuberia.

Si no aparecen barras en la pantalla, significa que la tubería está libre de bloqueos o restricciones.

Si todas las barras están encendidas, la tubería de la secadora posee un bloqueo que deberá ser eliminado de inmediato.

70

IMPORTANTE: ¡No interrumpa el ciclo de evaluación!

Flujo de Aire Restringido o Bloqueado

Evite funcionamientos prolongados o funcionamientos con múltiples formaciones de torceduras o codos.

Controle los bloqueos y la acumulación de pelusa.

Asegúrese que la tubería no posea cortes ni restricciones.

A continuación encontrará instrucciones para comenzar a usar su secadora nueva. Para más información por favor consulte las secciones específicas de este manual. Advertencia importante: Para reducir el riesgo de incendios, descargas eléctricas o heridas, lea este manual en su totalidad, incluyendo las Instrucciones Importantes de Seguridad, antes de operar la secadora.

CLASIFICACIÓN DE CARGAS

Etiquetas de mantenimiento de las telas

La mayoría de las prendas de vestir tienen etiquetas de mantenimiento de las telas para lograr un mantenimiento adecuado.

Agrupamiento de prendas similares

Para obtener los mejores resultados, clasifique las prendas en cargas que puedan secarse con el mismo ciclo de secado.

Los diferentes tipos de telas tienen diferentes requisitos de cuidado, y algunas telas se secarán más rápido que otras.

Etiquetas de cuidado de las telas
Secado a máquina

Ajuste de calor

COMO CARGAR DE LA SECADORA

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o siga las precauciones básicas, incluyendo lo siguiente:

Revise todos los bolsillos para asegurarse de que estén vacíos. Los artículos como clips, fósforos, plumas, monedas y llaves pueden dañar su secadora o sus prendas. Los objetos inflamables tales como encendedores o fósforos podrían encenderse y provocar un incendio. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.

Nunca seque prendas que hayan sido expuestas a aceite, gasolina u otras substancias inflamables. Lavar las prendas no eliminará completamente los residuos de aceite. Si no se cumple con esto se podrá producir una explosión, incendio o muerte.

• Combine prendas grandes y pequeñas en una carga.
• Las prendas húmedas se extenderán mientras se secan. No sobrecargue la secadora; las prendas necesitan de espacio para girar y secar adecuadamente.
• Cierre las cremalleras, ganchos y cordones para prevenir que estos artículos se enganchen o enreden en otras prendas.

REVISE EL FILTRO DE PELUSA ANTES DE CADA USO

Asegúrese siempre de que el filtro de pelusa esté limpio antes de iniciar una carga nueva; un filtro de pelusa bloqueado incrementará los tiempos de secado.

Para limpiarlo, tire del filtro de pelusa verticalmente y, con los dedos, enrolle cualquier pelusa para retirarla del filtro. No enjuague ni lave el filtro para eliminar la pelusa. Empuje el filtro de pelusa firmemente en su lugar. Para informacaión adicional, vea la sección “Instrucciones del mantenimento para el usuario”.

Asegúrese siempre de que el filtro de pelusa esté instalado adecuadamente antes de poner en funcionamiento la secadora. Hacer funcionar la secadora sin o con un filtro de pelusa suelto podría dañar la secadora y los artículos en el interior de la misma.

CÓMO USAR

caracTerÍSTicaS del Panel de conTrol

A continuación encontrará instrucciones para comenzar a usar su secadora nueva. Para más información por favor consulte las secciones específicas de este manual. Advertencia importante: Para reducir el riesgo de incendios, descargas eléctricas o heridas, lea este manual en su totalidad, incluyendo las Instrucciones Importantes de Seguridad, antes de operar la secadora.

1 boTÓN de marcHa/aPagado (on/oFF)

Apriete el botón para encender la secadora. Apriete nuevamente para apagar la secadora.

NOTA: Apretar el botón de MARCHA/APAGADO durante un ciclo cancelará ese ciclo y borrará cualquier ajuste de carga.

2 Perilla SelectTora de cicloS

Gire esta perilla para seleccionar el ciclo deseado. Una vez que se haya seleccionado el ciclo deseado, los preajustes estándar se mostrarán en la pantalla. En los ciclos de secado manual (MANUAL DRY) se pueden programar estos ajustes usando los botones de ajuste de ciclos en cualquier momento antes de iniciar el ciclo.

3 boTón de inicio/PauSa (STarT/PauSe)

Apriete este botón para iniciar el ciclo seleccionado. Si la secadora está funcionando, utilice este botón para hacer una PAUSA en el ciclo, sin perder los ajustes actuales.

NOTA: Si no aprieta el botón INICIO/PAUSA para detener un ciclo en 4 minutos, la secadora se apagará automáticamente.

4 boTones de más TiemPo/menoS TiemPo (more Time/less Time) U

estos botones con los ciclos de secado manual (MANUAL DRY) y de secado cronometrado (TIME DRY) para programar el tiempo de secado. Apriete el botón MORE TIME para aumentar el tiempo del ciclo manual seleccionado en intervalos de un minuto; apriete LESS TIME para disminuir el tiempo del ciclo en intervalos de un minuto.

5 boToneS de aJuSTe de cicloS

Utilice estos botones para seleccionar los ajustes de ciclo deseados para el ciclo seleccionado. Los ajustes actuales se muestran en la pantalla. Apriete el botón para ver esa opción y seleccionar otros ajustes.

6 PanTalla Icd

La pantalla muestra los ajustes, el tiempo restante estimado, las opciones y los mensajes de estado correspondientes a su secadora.

7 boToneS de oPciones

Los botones de OPCIONES le permiten seleccionar opciones de ciclo adicionales. Ciertos botones también le permitirán activar funciones especiales al apretar y mantener apretado el botón durante 3 segundos. Para obtener información detallada sobre las opciones individuales, consulte las siguientes páginas.

8 Funciones ÚTileS con vaPor

La nueva tecnología con vapor de LG le permite inyectar a la ropa un chorro de vapor caliente en forma de remolino, el cual permite refrescar la misma, reducir la estática y facilitar el planchado. Simplemente seleccione el ciclo VAPOR FRESCO (STEAM FRESH) o puede agregar la opción VAPOR (STEAM) a ciclos seleccionados. Para obtener información detallada sobre opciones individuales, lea las siguientes páginas.

72

CÓMO USAR

GUÍA DE CICLOS

La guía de ciclos indicada más abajo muestra las opciones y tipos de telas recomendadas para cada ciclo.

	CicloTipo	Tipo de tela	Nivel de secado	Temperatura	Más tiempo/ menos tiempo	Cuidado de arrugas	Anti- Bacterial	Secado húmedo	Reducción de estática	Planchado fácil
CICLO DE VAPOR / SECADO CON SENSORSECAI	STEAM FRESHTM	Edredón, camlasas, pantalones (excepto telas especialmente delicadas)	Off(apagado)	MEDIANO ALTO	●	●			●	●
				Ajustable
	HEAVY DUTY (MUY POTENTE)	Jeans, prendas pesadas	Normal	ALTO		●	●	●	●	●
			Ajustable
	COTTON/ TOWELS (ALGODÓN/ TOALLAS)	Tela de jean, toallas, algodones pesados	Normal	MEDIANO ALTO		●	●	●	●	●
			Ajustable
	NORMAL	Ropa de trabajo, corderoy, etc.	Normal	MEDIANO		●	●	●	●	●
			Ajustable
	PERM. PRESS (PRENSAR PERM.)	Planchado permanente, Productos sintéticos	Normal	BAJO		●		●	●	●
			Ajustable
	DELICATES (DELICADO)	Lencería, sábanas, blusas	Normal	BAJO		●		●	●	●
			Ajustable
	ULTRA DELICATE (ULTRA DELICADO)	Ropa de gimnasia, vestimenta muy fina o de encaje	Normal	ULTRA BAJO		●		●	●	●
			Ajustable
	SPEED DRY (SECADO RÁPIDO)	Para cargas pequeñas con tiempos cortos de secado	Off(apagado)	ALTO	●	●			●	●
				Ajustable
	AIR DRY (SECADO CON AIRE)	Para ítems que requieren un secado libre de calor como plásticos o goma	Off(apagado)	Sin calor	●	●
	TIME DRY (SECADO DE TIEMPO)	Para secado general; el tiempo, la temperatura, y las opciones pueden ajustar manualmente	Off(apagado)	ALTO	●	●			●	●
				Ajustable
	RACK DRY (SECADO EN PARRILLA)	Lana, sweaters, seda, lencería	Off(apagado)	Off (apagado)	●
				ULTRA BAJO BAJO

Ciclos de SECADO CON SENSOR (SENSOR DRY)

Los ciclos de SECADO POR SENSOR utilizan el sistema exclusivo de sensor doble de LG para detectar y comparar el nivel de humedad en las prendas y en el aire, y programar el tiempo de secado del modo necesario para asegurar resultados superiores. La secadora ajusta automáticamente el nivel de sequedad y temperatura del ajuste recomendado para cada ciclo. El tiempo restante estimado se mostrará en la pantalla.

NOTA: Para proteger sus prendas, no todos los niveles, temperatura u opciones están disponible con cada ciclo.

Ciclos de SECADO MANUAL (MANUAL DRY)

Use los ciclos de SECADO MANUAL para seleccionar una cantidad específica de tiempo y temperatura de secado. Cuando se selecciona el ciclo de SECADO MANUAL, la pantalla de TIEMPO RESTANTE ESTIMADO (ESTIMATED TIME REMAINING) muestra el tiempo restante real en su ciclo. Puede cambiar el tiempo real en el ciclo apretando MÁS TIEMPO (MORE TIME) o MENOS TIEMPO (LESS TIME).

CÓMO USAR

la PanTalla Icd

1 PanTalla de eSTado/ciclo

Esta porción de la pantalla muestra el ciclo seleccionado, el estado de funcionamiento y los mensajes especiales. Si el ciclo tiene instrucciones especiales, también se mostrarán en esta área.

2 TiemPo reSTanTe eSTimado (eSTimaTed Time remaining)

Cuando se presiona el boton INICIO/PAUSA (START/PAUSE), la pantalla indicara el tiempo restante estimado para el ciclo de secado seleccionado.

NOTA: El tiempo de ciclo en los ciclos SECADO CON SENSOR (SENSOR DRY) podrian fluctuar a medida que la secadora vuelve a calcular el tiempo de secado para obtener resultados optimos.

3 indicadores de Programación de ciclo

Estos indicadores muestran los ajustes de ciclo actual para el NIVEL DE SECADO (DRY LEVEL), CONTROL DE TEMPERATURA (TEMP. CONTROL), TIEMPO DE SECADO (TIME DRY), y ALARMA (BEEPER). Para cambiar estos ajustes, apriete el boton de ajustes adecuado.

4 indicador de Finalización de ciclo

Muestra la porción del ciclo de secado actual que se ha completado.

5 indicador de Seguro inFanTil (cHild locK)

Cuando se ha fijado el seguro infantil, aparecerá el indicador de seguro infantil y se desactivarán todos los botones excepto el botón de MARCHA/APAGADO (ON/OFF). Esto previene que los niños cambien los ajustes mientras la secadora se encuentra en funcionamiento.

6 indicador de añadir agua

Si el alimentador de vapor no tiene suficiente agua, se visualizará el correspondiente mensaje de error. Rellene el alimentador y reinicie el ciclo.

7 indicador del FilTro de PeluSa

La secadora detecta en forma automatica la reduccion del flujo de aire producida por un filtro de pelusa completo. El indicador de CONTROL DEL FILTRO (LINT

FILTER) se encendera, permitiendole saber que el filtro se debe limpiar de inmediato para una maxima eficiencia. Siempre limpie el filtro de pelusa antes de cada ciclo.

8 indicador de oPción de ciclo

Estos indicadores muestran las opciones de ciclo para: ANTI BACTERIAL, TIMBRE DE SECADO HÚMEDO (DAMP DRY BEEP), y CUIDADO DE ARRUGAS (WRINKLE CARE). Para obtener informacion detallada sobre cada opcion, por favor consulte las paginas siguientes.

CÓMO USAR

LA PANTALLA LCD (cont.)

9 INDICADOR DEL SISTEMA DE SENSOR DE BLOQUEO DE CONDUCTO FLOW SENSE™

El sistema de sensor de bloqueo de conducto/filtro FlowSense™ detecta y lo alerta sobre bloqueos en el filtro y la tubería, lo cual reduce el flujo de escape de la secadora. Esto puede mejorar el funcionamiento y ayudar a minimizar el número de llamadas al servicio técnico, ahorrándole dinero.

Si no aparecen barras en la pantalla, significa que la tubería está libre de bloqueos.

Si dos barras aparecen iluminadas en la pantalla, controle que no haya acumulación de pelusa en el sistema de ventilación del secador u otras restricciones, incluyendo daños, exceso de duración, objetos extraños, etc. Lea la nota a continuación.

Si todas las barras están encendidas, la tubería de la secadora posee un bloqueo que deberá ser eliminado de inmediato.

NOTA: Si controló y limpió el conducto y aún aparecen las dos barras luego de varios ciclos, entonces existe cierta restricción en el conducto debido a la duración, condición, etc. En este caso, ninguna otra acción es necesaria y el secador se podrá usar normalmente. Sin embargo, los tiempos de secado se podrán incrementar y podrá haber cierta reducción en la eficacia del funcionamiento.

- 2 barras aparecen en la pantalla de LCD.

1. Causas posibles

• La tubería es un poco larga y posee muchos giros/restricciones.
• Bloqueo parcial de la tubería por acumulación de pelusa.

2. Soluciones

• Instale un conducto más corto o más derecho. Lea las Instrucciones de Instalación.
• La tubería se deberá controlar/limpiar lo antes posible. La secadora se puede usar en estas condiciones, pero es posible que los tiempos de secado sean más prolongados.
• Si aparece “FIN DEL CICLO” al concluir el mismo, éste se apagará en 4 minutos. Si se presiona el botón ENCENDIDO (POWER) o se abre la puerta, el encendido se apagará de forma inmediata.

- 4 barras aparecen en la pantalla de LCD.

PRECISA UNA REVISIÓN DEL FLUJO

LOS CONDUCTOS QUE PRESENTAN ALGUNA OBSTRUCCIÓN DEBEN RETIRARSE INMEDIATAMENTE.

1. Causas posibles

• La tubería es demasiado larga o posee muchos giros/restricciones.
• Bloqueo significativo de la tubería por acumulación de pelusa o escombros.

2. Soluciones

• Instale un conducto más corto o más derecho. Lea las Instrucciones de Instalación.
• La tubería se deberá controlar/limpiar de inmediato para eliminar la pelusa acumulada y otros bloqueos. La secadora se puede usar, pero su funcionamiento y eficacia se verán reducidos de forma importante.

- Si aparece “NECESITA CONTROL DE FLUJO” (“NEED FLOW CHECK”) al concluir el mismo, éste se apagará en 2 horas. Si se presiona el botón ENCENDIDO (POWER) o se abre la puerta, el encendido se apagará de forma inmediata.

CÓMO USAR

FuncionamienTo de la Secadora

boToneS de aJuSTe de cicloS

Una vez que ha cargado la secadora:

Apriete el boton MARCHA/APAGADO (ON/OFF) para encender la secadora. Las luces alrededor de la perilla selectora de ciclos se iluminaran.

Gire la perilla selectora al ciclo deseado. La pantallamostrara los ajustes preseleccionados de NIVEL DE SECADO (DRY LEVEL), TEMPERATURE (TEMPERATURE), TIEMPO (TIME), y OPCION (OPTION) para ese ciclo.

Si desea cambiar los ajustes para ese ciclo, apriete el(los) botón(es) para mostrar ajustes adicionales para esa opción. Apriete el botón nuevamente para alternar entre los ajustes hasta que se haya resaltado el deseado.

NOTA: Para proteger sus prendas, no todos los niveles de secado, temperatura u opción están disponibles en todos los ciclos.

Seleccione opciones de ciclo adicionales, tales como ANTI BACTERIAL, TIMBRE DE SECADO HÚMEDO (DAMP DRY BEEP), REVISIÓN DE FLUJO (FLOW CHECK), CUIDADO DE

ARRUGAS (WRINKLE CARE), y SECADO EN PARRILLA (RACK DRY) presionando el boton para dicha opcion.

Apriete el boton de INICIO/PAUSA (START/PAUSE) para iniciar el ciclo. La pantalla cambiara, y la secadora mostrara el SECADO CON SENSOR (SENSOR DRY) estimado o el tiempo programado de SECADO MANUAL

(MANUAL DRY) restante e iniciara el giro. Para detener el ciclo en cualquier momento, abra la puerta de la secadora o apriete PAUSA (PAUSE).Para continuar con el ciclo, desde el punto en que se detuvo, apriete INICIO/PAUSA (START/PAUSE) nuevamente.

NOTA: Si se ha detenido la secadora por más de 8 minutos, la secadora se apagará automáticamente.

Cuando se ha terminado la carga, sonara la alarma (de haberse programado). Si ha programado la opcion de CUIDADO DE ARRUGAS (WRINKLE CARE), la secadora girara la carga de manera periodica por un plazo de hasta 3 horas. Para prevenir las arrugas, retire los artículos de la Secadora inmediatamente despues del termino de un ciclo.

Limpie siempre el filtro de pelusa después de cada ciclo.

Para limpiarlo, tire del filtro de pelusa verticalmente y, con los dedos, enrolle cualquier pelusa para retirarla del filtro. No enjuague ni lave el filtro para eliminar la pelusa. Empuje el filtro de pelusa firmemente en su lugar.

Los ciclos de SECADO POR SENSOR (SENSOR DRY) tienen ajustes preprogramados que se seleccionan automaticamente y no pueden cambiarse. Los ciclos de SECADO MANUAL (MANUAL DRY) tienen ajustes predeterminados, pero pueden Personalizarse usando los botones de ajustes de ciclos. Apriete el boton de esa opcion para ver y seleccionar otros ajustes.

NOTA: Para proteger las prendas, no todos los niveles de secado, temperatura u opción están disponibles en todos los ciclos. Vea la Guía de ciclos para obtener más detalles.

nivel de Secado (drY level)

Selecciona el nivel de sequedad para el ciclo. Apriete el boton de NIVEL DE SECADO (DRY LEVEL) varias veces para navegar por los ajustes

disponibles.

• Esta opcion esta disponible unicamente en los ciclos de SECADO CON SENSOR (SENSOR DRY).
• La secadora ajustara el tiempo de ciclo automaticamente. Al seleccionar MUY SECO (VERY DRY) o MÁS SECO (MORE DRY) se incrementara el tiempo del ciclo, mientras que MENOS SECO (LESS DRY) o HUMEDO SECO (DAMP DRY) disminuira el tiempo del ciclo.
• Use un ajuste MENOS SECO (LESS DRY) o HUMEDO SECO (DAMP DRY) en los articulos que desee planchar.

conTrol del TemPeraTura (TemP. conTrol)

Regula el ajuste de temperatura desde ULTRA BAJO (ULTRA LOW) a CALOR ALTO (HIGH HEAT). Esto permite el cuidado preciso de sus telas y prendas.

Apriete el boton CONTROL DEL TEMPERATURA (TEMP. CONTROL) varias veces para navegar por los ajustes disponibles.

TiemPo de Secado (Time drY)

Le permite seleccionar el tiempo de secado manualmente, de 20 a 60

minutos, en incrementos de 10 minutos. Use esta opcion en cargas pequenas o para eliminar arrugas. Use los botones de MÁS TIEMPO/MENOS TIEMPO (MORE TIME/LESS TIME) para anadir o reducir el tiempo de secado en incrementos de 1 minuto.

(beePer)

Ajusta el volumen de la alarma de

finalización de ciclo o lo apaga.

CÓMO USAR

BOTONES DE OPCIÓN DE CICLO

Su secadora dispone de varias opciones de ciclo adicionales, las cuales personalizan los ciclos para satisfacer sus necesidades individuales. Ciertos botones de opción también incorporan una función especial (vea la siguiente página para obtener mayor información) que puede activarse apretando y manteniendo apretado ese botón de opción por 3 segundos.

ANTI BACTERIAL

Esta opcion anadira un ajuste de calor alto para eliminar bacterias. Puede utilizarse con los ciclos de MUY POTENTE (HEAVY DUTY), ALGODON/TOALLAS (COTTON/TOWELS) y NORMAL.

NOTA: No use este ciclo con telas delicadas.

① Al presionar el boton OPCIÓN (OPTION), aparecera APAGADO (OFF)

2 Al presionar REDUCCIÓN ESTÁTICA (REDUCE STATIC), el APAGADO (OFF) cambiara a MARCHA (ON).

TIMBRE DE SECADO HÚMEDO (DAMP DRY BEEP)

Con esta opción, la secadora emitirá un pitido cuando la carga esté seca en un 80% aproximadamente. Esto le permite quitar elementos livianos que se secan más rápido que le gustaría planchar o colgar mientras todavía están apenas húmedos.

1 Al presionar el boton OPCIÓN (OPTION), aparecera APAGADO (OFF).

2 Al presionar PLANCHADO FÁCIL (EASY IRON), el APAGADO (OFF) cambiara a MARCHA (ON).

Para añadir opciones de ciclo al ciclo:

1 Encienda la secadora y gire la perilla selectora de ciclos para seleccionar el ciclo deseado.
2 Use los botones de programación de ciclo para fijar los ajustes para ese ciclo.
3 Apriete el(los) botón(es) de opción de ciclo para la opción que desea añadir. Aparecerá en la pantalla un mensaje de confirmación.
4 Apriete el boton INICIO/PAUSA (START/ PAUSE) para iniciar el ciclo. La secadora iniciara automaticamente.

CUIDADO DE ARRUGAS (WRINKLE CARE)

Al seleccionar esta opción, hará girar la carga periódicamente por un plazo de hasta 3 horas después del ciclo seleccionado, o hasta que se abra la puerta. Esto es de ayuda para prevenir la formación de arrugas cuando no le sea posible retirar las prendas de la secadora inmediatamente.

① Al presionar el boton OPCIÓN (OPTION), aparecera APAGADO (OFF)

2 Al presionar MÁS TIEMPO (MORE TIME), el APAGADO (OFF) cambiara a MARCHA (ON).

CÓMO USAR

BOTONES DE OPCIÓN DE CICLO (cont.)

SECADO EN PARRILLA (RACK DRY)

Use el ciclo SECADO EN PARRILLA (RACK DRY) con articulos tales como sueteres de lana, sedas y lenceria, que se deberían secar en posicion horizontal. También se puede usar SECADO EN PARRILLA con articulos que no deben secarse girando, tales como calzado deportivo o animales de peluche.

NOTA: NUNCA use el este ciclo en combinación con un ciclo de secado giratorio.

① Al presionar el boton OPCIÓN (OPTION), aparecera APAGADO (OFF).

2 Al presionar MENOS TIEMPO (LESS TIME), el APAGADO (OFF) cambiara a MARCHA (ON).

FUNCIONES ESPECIALES

Los botones de opcion tambien activan las funciones especiales, incluyendo, SEGURO INFANTIL (CHILD LOCK) y IDIOMA (LANGUAGE). Para activar, presione y sostenga el boton marcado con la funcion especial durante 3 segundos.

\* SEGURO INFANTIL (CHILD LOCK)

Utilice esta opcion para evitar un uso no deseado de la secadora o para evitar modificaciones en las

configuraciones de ciclo mientras la secadora esta funcionando. Presione y sostenga los botones PLANCHADO FÁCIL (EASY IRON) al mismo tiempo durante 3 segundos para activar o desactivar la funcion SEGURO INFANTIL (CHILD LOCK). El icono de bloqueo podra verse en la pantalla y todos los controles quedaran desactivados.

Para instalar el estante de secado

1 Manteniendo abierta la puerta de la secadora, deslice el estante en el tambor de la secadora.

2 Asegúrese de que esté asentado uniformemente sobre el borde interior de la puerta y descanse horizontalmente sobre el interior de la secadora.

NOTA: Asegurese de quitar el estante de secado despues de usar el ciclo SECADO EN PARRILLA (RACK DRY).

Puede cambiar el idioma que aparece en la pantalla de inglés a francés o español. Mantenga presionado el

botón OPCIÓN (OPTION) durante 3 segundos hasta que la pantalla se modifique. Luego seleccione el idioma deseado presionando el botón OPCIÓN (OPTION).

Una vez configurado, el idioma seleccionado permanecerá en la memoria, incluso una vez que la secadora se haya apagado o desenchufado.

CÓMO USAR

PROGRAMA PERSONALIZADO

CUSTOM PGM

*PEM SAVE

Si tiene una combinacion especial de ajustes que usa con frecuencia, puede guardar estos ajustes a manera de PROGRAMA PERSONALIZADO (CUSTOM PROGRAM).

\* Para guardar un programa personalizado:

① Encienda la secadora y gire la perilla selectora de ciclos para seleccionar el ciclo deseado.
2 Use los botones de programación de ciclo para fijar los ajustes para ese ciclo.
3 Apriete el(los) botón(es) de opción de ciclo para la opción que desea añadir. Aparecerá en la pantalla un mensaje de confirmación.
4 Apriete y mantenga apretado el botón CUSTOM PROGRAM durante 3 segundos.

FUNCIONES DE VAPOR

Para llenar el alimentador de vapor

① Abra el cajón.

2 Quite el alimentador de vapor.

NOTA: Puede guardar solo un programa personalizado a la vez. Al apretar y mantener apretado el botón CUSTOM PROGRAM, reemplazará cualquier programa personalizado que haya guardado anteriormente.

Para recuperar un programa personalizado:

1 Encienda la secadora.
② Apriete el botón CUSTOM PROGRAM.
3 Apriete el boton INICIO/PAUSA (START/ PAUSE) para iniciar el ciclo.

3 Llene el alimentador de vapor con agua.

4 Coloque el alimentador de vapor en el cajón y presione el cajón hasta que se trabe en su lugar.

NOTAS IMPORTANTES SOBRE CICLOS DE VAPOR

Antes de usar el ciclo de vapor, debe llenarse el alimentador de vapor con agua hasta la línea MAX. Si no lo hace, se mostrará un mensaje de Error o la indicadora AÑADIR AGUA (ADD WATER).

Asegúrese de que el alimentador de vapor está llenado con agua y el cajón ague la secadora, luego vuelva a iniciar el ciclo de vapor.

está cerrado completamente. Apague la secadora, luego vuelva a iniciar el ciclo de vapor.

• Sólo use agua. No llene el alimentador de vapor con sustancias extrañas, agentes para enjuague, o detergentes.
• Antes de mover la secadora, verifique que el alimentador de vapor esté vacío.
• No use agua destilada; el sensor de nivel de agua del generador de vapor no funcionará.
• Asegúrese de instalar el Alimentador de Vapor; si el mismo no se instala se producirán desbordes de agua.
• Limpie cualquier derrame de agua alrededor del Alimentador de Vapor y del cajón antes de encender el secador.

ADVERTENCIA:

• No llene el alimentador de vapor con líquidos tales como gasolina, solventes para limpieza en seco, u otras sustancias inflamables o explosivas. Emiten vapores que podrían explotar.
• No llene el alimentador de vapor con agua caliente (más de 86° F / 30° C)
• No beba agua del alimentador de vapor.

CÓMO USAR

FUNCIONES DE VAPOR (cont.)

La nueva tecnología de vapor de LG le permite inyectar las telas con un chorro giratorio de vapor caliente para refrescar las prendas, reducir la estatica, y facilitar el planchado. Simplemente seleccione el ciclo REFRESCAMIENTO AL VAPOR ^TM (Steam Fresh ^TM ) o agregue la opción Vapor (Steam) a los ciclos seleccionados.

Cómo usar el ciclo STEAM FRESH™

STEAM FRESH™ utiliza sólo el poder del vapor para rápidamente reducir arrugas y olores de las telas. Da nueva vida a las prendas arrugadas que han estado guardadas por mucho tiempo y facilita el planchado en ropa muy arrugada. STEAM FRESH™ también puede usarse para reducir los olores en las telas.

NOTAS:

• Las opciones REDUCCIÓN ESTÁTICA (REDUCE STATIC) o PLANCHADO FÁCIL (EASY IRON) tambien pueden usarse durante el ciclo STEAM FRESH™.
• Dependiendo de la carga (cantidad de prendas), puede modificarse el tiempo del ciclo presionando los botones MÁS TIEMPO (MORE TIME) o MENOS TIEMPO (LESS TIME). En la pantalla podra verse 3, 5, o CARGA VOLUMINOSA (BULKY LOAD). 3 significa 3 o menos prendas, 5 es para 4 o 5 prendas, y CARGA VOLUMINOSA (BULKY LOAD) indica una carga grande, como un edredon.

Para usar el ciclo STEAM FRESH™:

1 Encienda la secadora y gire la perilla selectora al ciclo STEAM FRESH™.
2 Para agregar una funcion opcional, seleccione REDUCCIÓN ESTÁTICA (REDUCE STATIC), PLANCHADO FÁCIL (EASY IRON), o CUIDADO DE ARRUGAS (WRINKLE CARE).
3 Dependiendo de la carga (cantidad de prendas), puede modificarse el tiempo de vapor presionando los botones MÁS TIEMPO (MORE TIME) o MENOS TIEMPO (LESS TIME)
4 Presione el boton de INICIO/PAUSA (START/PAUSE) para iniciar el ciclo.

Para agregar VAPOR (STEAM) a un ciclo estándar:

① Encienda la secadora y gire la perilla selectora al ciclo deseado.
2 Utilice los botones de configuración de ciclo para ajustar las configuraciones para ese ciclo.
3 Presione el boton Vapor (Steam) para la opcion que le gustaria agregar. Luego ajuste el tamanho de carga utilizando los botones MAS TIEMPO (MORE TIME) o MENOS TIEMPO (LESS TIME).
4 Presione el boton de INICIO/PAUSA (START/PAUSE) para iniciar el ciclo.

CÓMO USAR

FUNCIONES DE VAPOR (cont.)

Cómo usar las opciones de vapór

REDUCE STATIC

La opcion REDUCCIÓN ESTÁTICA (REDUCE STATIC) nyecta vapor al final del ciclo de secado para

reducir la electricidad estatica producida por la fricción de telas. Modifique el tiempo del ciclo presionando el boton MAS TIEMPO (MORE TIME) o MENOS TIEMPO (LESS TIME). La pantalla muestra la cantidad de prendas recomendadas, par ejemplo, 7, 9, 11, 14, 16, o 18.

EASY IRON \*CHILD LOCK

La opcion PLANCHADO FÁCIL (EASY IRON) deja las telas adecuadamente humedas para

planchado, lo que puede ahorrar tiempo y facilitar el planchado. Modifique el tiempo del ciclo presionando el boton MÁS TIEMPO (MORE TIME) o MENOS TIEMPO (LESS TIME). La pantalla muestra la cantidad de prendas recomendadas, par ejemplo, 1, 2, 3,4, o 5. Solo puede utilizarse las opciones REDUCE STATIC y EASY IRON con los ciclos MUY POTENTE(HEAVY DUTY), ALGÓDON/TOALLAS (COTTON/TOWELS), NORMAL y PRENSAR PERM.(PERM. PRESS), DELICADO (DELICATES), ULTRA DELICADO (ULTRA DELICATE) y SECADO TE TIEMPO (TIME DRY).

NOTAS:

• Cuando se selecciona SECADO CON SENSOR (SENSOR DRY) con la opcion REDUCE STATIC, no puede seleccionarse NIVEL DE SECADO (DRY LEVEL) de MENOS (LESS) o HUMEDO (DAMP).
• Las opciones REDUCE STATIC o EASY IRON tambien puede seleccionarse durante los ciclos SECADO TEMPORIZADO (TIME DRY).
• Cuando la opción de vapor esta seleccionarse durante los ciclos TIME DRY, los botones MORE TIME o LESS TIME cambiar el tiempo de vapor solamente.
• Despues de presionar INICIO/PAUSA (START/ PAUSE), los botones MORE TIME o LESS TIME no funcionar.

ADVERTENCIA:

• No abra la puerta de la secadora durante ciclos de vapor. El vapor puede provocar quemaduras graves.
• No llene el alimentador de vapor con gasolina, solventes para limpieza en seco, u otras sustancias inflamables o explosivas. Emiten vapores que podrían explotar.
• No beba agua del alimentador de vapor.
• No llene el alimentador de vapor con agua caliente (más de 86° F / 30° C).
• No toque la boquilla de vapor del tambor durante o después del ciclo de vapor.

CÓMO USAR

FUNCIONES DE VAPOR (cont.)

NOTAS IMPORTANTES SOBRE LOS CICLOS DE VAPOR:

• Puede que el vapor no sea claramente visible durante los ciclos de vapor. Esto es normal.

• No use el ciclo STEAM FRESH™ con elementos como lana, mantas, camperas de cuero, seda, ropa húmeda, lencería, productos de espuma o mantas eléctricas.

• Para mejores resultados, las prendas deben ser de tamaños y de tipos de tela similares. No sobrecargue la secadora.

• Cuando se tapa el filtro/conducto, la opción Steam (vapor) puede no tener resultados óptimos.
• Cuando la función Steam (vapor) está siendo utilizada, el tambor se detendrá para permitir que el vapor permanezca en el tambor.
• El alimentador de vapor debe llenarse con agua hasta la línea MAX. De otro modo, se mostrará un mensaje de Error.

GUÍA DE CICLO DE VAPOR

	Vapor	Tiempo programado por la fábrica	Control de temp.	Nivel de Secado	Estado de tela	Tipo de tela	Cantidad Máx.
STEAM FRESHTM OPCION		STEAM FRESHTM(20 min)			Seca	Edredón Camisas *excepto telas especialmente delicadas	Camisas (1 pieza)5 pieza
	+ REDUCCIÓN ESTÁTICA	STEAM FRESHTM(10 min)			Seca	Camisas *excepto telas especialmente delicadas	3,63 kg(18 ARTÍCULOS.)
	+ PLANCHADO FÁCIL	STEAM FRESHTM(12 min)			Seca		Camisas (5 pieza)
	+ REDUCCIÓN ESTÁTICA	MUY POTENTE ALGODÓN/TOALLAS NORMAL PRENSAR PERM. DELICADO ULTRA DELICADO			Mojada	Siga el ciclo seleccionado	3,63 kg(18 ARTÍCULOS.)
	+ PLANCHADO FÁCIL				Mojada	Siga el ciclo seleccionado	Camisas (5 pieza)
SECADO TEMPORIZADO	+ REDUCCIÓN ESTÁTICA	SECADO DE TIEMPO(45 min)			Mojada	Siga la temperatura seleccionada	3,63 kg(18 ARTÍCULOS.)
	+ PLANCHADO FÁCIL	SECADO DE TIEMPO(47 min)			Mojada	Siga la temperatura seleccionada	Camisas (5 pieza)

• Camisa: mezcla de 70% algodón/30% poliéster.
• Cuando se tapan el filtro de pelusas o el conducto de salida, las opciones de vapor no darán los resultados adecuados.
• Para mejores resultados, las prendas deben ser de tamaños y de tipos de tela similares. No sobrecargue la secadora.

INSTRUCCIONES DEL MANTENIMIENTO PARA EL USARIO

LIMPIEZA REGULAR

AADVERTENCIA - Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:

• Desenchufe la secadora antes de limpiar la misma para evitar el riesgo de descargas eléctricas. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte.
• Al limpiar la secadora nunca utilice químicos de corte, limpiadores abrasivos o solventes. Los mismos dañarán su aspecto.

Limpieza del exterior

El mantenimiento adecuado de su secadora podría prolongar su vida útil. El exterior de la unidad puede limpiarse con agua tibia y un detergente de jabón medio, no abrasivo.

Limpie inmediatamente cualquier clase de fuga, con un trapo suave y húmedo.

IMPORTANTE: No use alcohol desnaturalizado, disolventes o productos similares.

Nunca use limpiadores abrasivos o de lana metálica; pueden dañar la superficie.

Limpieza del interior

Limpie con un paño alrededor de la abertura y el sello de la puerta con un paño suave húmedo para prevenir la acumulación de pelusa y polvo que podrían dañar el sello de la puerta.

Limpie la ventanilla con un paño suave humedecido con agua caliente y un detergente suave no abrasivo para el hogar; luego seque con un paño.

Se puede limpiar el tambor de acero inoxidable con un limpiador de acero inoxidable convencional, usado según las especificaciones del fabricante. Nunca use limpiadores abrasivos ni de lana metálica; pueden raspar o dañar la superficie.

Limpieza alrededor y debajo de la secadora

Aspire la pelusa y polvo alrededor de la secadora y debajo de ella con regularidad. Se debe revisar que el sistema de conductos de ventilación no tenga acumulación de pelusa y se debe limpiar una vez por año. Si se percibe una reducción del flujo de aire o desempeño del secado notorios, revise que el sistema de conductos no esté bloqueado ni tenga obstrucciones.

Mantenimiento del sistema de conductos

Se debe revisar que el sistema de conductos de ventilación no tenga acumulación de pelusa y se debe limpiar una vez por año. Si se percibe una reducción del flujo de aire o desempeño del secado notorios, revise que el sistema de conductos no esté bloqueado ni tenga obstrucciones. Llame a un técnico o proveedor de mantenimiento calificados.

Limpieza del filtro de pelusa

Limpie siempre el filtro de pelusa después de cada ciclo.

Para limpiarlo, tire del filtro de pelusa verticalmente. Luego:

1 Con los dedos, enrolle cualquier pelusa para retirarla del filtro, o

2 Limpie el filtro de pelusa con un aspirador, o

3 Lave el filtro de pelusa en una solución de agua caliente y jabonosa y luego deje que se seque profundamente antes de reinstalar.

NOTA: NUNCA opere la secadora sin haber colocado antes el filtro de pelusa.

RESOLUCIÓN DE PROBLEMAS

ANTES DE LLAMAR A MANTENIMIENTO

Su secadora está equipada con un sistema de monitoreo de errores automático para la detección y el diagnóstico de problemas en una etapa temprana. Si su secadora no funciona adecuadamente o no funciona en lo absoluto, revise lo siguiente antes de llamar a mantenimiento.

Problema Causas	posibles Soluciones
La secadora no se enciende	El cable eléctrico no está enchufado adecuadamente.El fusible del hogar está quemado, el cortacircuitos se ha accionado, o ha ocurrido una interrupción eléctrica.	Asegúrese de que el enchufe esté conectado de manera segura en un tomacorriente con conexión a tierra, que se corresponda con la placa de clasifi cación.Reactive el disyuntor o cambie el fusible. No aumente la capacidad del fusible. Si el problema se debe a una sobrecarga de circuito, pida a un electricista califi cado que solucione el problema.
La secadora no calienta	El fusible del hogar está quemado, el cortacircuitos se ha accionado, o ha ocurrido una interrupción eléctrica.Se ha apagado el suministro o servicio de gas (solo modelos a gas).	Reactive el disyuntor o cambie el fusible. No aumente la capacidad del fusible. Si el problema se debe a una sobrecarga de circuito, pida a un electricista califi cado que solucione el problema.Confi rme que la válvula de corte de gas de la vivienda y la válvula de corte de gas de la secadora estén completamente abiertas.
Manchas de grasa o suciedad en las prendas	Suavizador de telas usado incorrectamente.Prendas limpias y sucias secadas juntas.Prendas limpias y sucias secadas juntas.	Confi rme y siga las instrucciones provistas con su suavizador de telas.Asegúrese de usar su secadora solo para secar artículos limpios, ya que los artículos sucios pueden ensuciar las prendas limpias en la misma carga o en las subsiguientes.Las manchas en ropas secas son en realidad manchas que no se eliminaron durante los procesos de lavado.Asegúrese de que las ropas queden completamente limpias de acuerdo con las instrucciones de su lavadora y detergente.
La pantalla muestra los errores tE1 o tE2	No está funcionando el calefactor.	Apague la secadora y llame a mantenimiento.
Pelusa en las prendas	No se ha limpiado correctamente el fi litro de pelusa.Prendas de lavado no clasifi cadas adecuadamente.Exceso de estática en las prendas.La secadora está sobrecargada.Pañuelos de papel, papeles, etc. dejados en los bolsillos.	Asegúrese de limpiar el fi litro de pelusa antes de cada carga. Con algunas cargas que producen altas cantidades de pelusa, puede ser necesario limpiar el fi litro durante el ciclo.Algunas telas producen pelusas (por ejemplo: una toalla de algodón peluda blanca) y deben secarse aparte de las prendas que atrapan pelusa (por ejemplo: un par de pantalones de lino).Observe el exceso de estática en las prendas después del secadora indicado de la sección más abajo.Divida las cargas grandes en cargas más pequeñas para realizar el seado.Revise los bolsillos minuciosamente antes de lavar y secar prendas.
Exceso de estática en las prendas después del secado	No se usa suavizador de tela o se usa incorrectamente.Las prendas se secaron por demasiado tiempo (excesivamente secas).Secado de telas sintéticas, planchado permanente o combinación de materiales sintéticos.	Use un suavizador de telas para reducir la electricidad estática. Asegúrese de seguir las instrucciones del fabricante.Sobrecargar una carga de lavado puede causar la acumulación de electricidad estatica. Programe los ajustes y use un tiempo de secado menos prolongado; o use los ciclos SECADO CON SENSOR (SENSOR DRY).Estos materiales pueden causar acumulación de estática. Intente usar un suavizador de telas.

RESOLUCIÓN DE PROBLEMAS

ANTES DE LLAMAR A MANTENIMIENTO (cont.)

Problema Causas	posibles Soluciones
El tiempo de secado no es constante	Los ajustes de calor, el tamaño de la carga o la humedad de las prendas no son constantes.	El tiempo de secado para una carga variará dependiendo del ajuste de calor, tipo de calor utilizado (eléctrico, natural, o gas LP), el tamaño de la carga, el tipo de tela, el nivel de humedad de las prendas y la condición de los conductos de escape y el filtro de pelusa.
Las prendas tardan demasiado tiempo en secarse	La carga no está correctamente clasificada.Carga grande de telas pesadas.No se han programado adecuadamente los controles de la secadora.Se necesita limpiar el filtro de pelusa.Los conductos de escape están bloqueados, sucios o el tendido de los conductos es demasiado largo.El fusible del hogar está quemado, el cortacircuitos se ha accionado, o ha ocurrido una interrupción eléctrica.La secadora está sobrecargada.Hay muy poca carga en la secadora.	Separe los artículos pesados de los livianos. Los artículos más grandes y pesados requieren de mayor tiempo de secado.Las telas pesadas requieren de mayor tiempo de secado ya que tienden a retener mayor humedad. Para ayudar a reducir y mantener tiempos de secado más constantes para telas pesadas y de mayor tamaño, separe estos artículos en cargas más pequeñas de un tamaño sistemático.Use los ajustes de control adecuados para el tipo de carga que esté secando.Asegúrese de limpiar el filtro de pelusa antes de cada carga. Con algunas cargas que producen altas cantidades de pelusa, puede ser necesario limpiar el filtro durante el ciclo.Confirme que el sistema de conducto de escape se encuentre configurado correctamente y no tenga desechos, pelusa ni obstrucciones. Asegúrese de que los reguladores de tiro exteriores abran adecuadamente y no estén bloqueados, atascados ni dañados.Reactive el disyuntor o cambie el fusible. No aumente la capacidad del fusible. Si el problema se debe a una sobrecarga de circuito, pida a un electricista calificado que solucione el problema.Divida las cargas grandes en cargas más pequeñas para realizar el secado.Si está secando una carga muy pequeña, añada algunos artículos adicionales para asegurar una acción de giro apropiada.
Las prendas están arrugadas	Las prendas se secaron por demasiado tiempo (excesivamente secas).Se han dejado las prendas en la secadora por demasiado tiempo una vez finalizado el ciclo.	Secar excesivamente una carga de lavandería puede provocar arrugas en las prendas. Intente secar por un período menos prolongado y retire los artículos mientras aún retienen una cantidad leve de humedad.Retire inmediatamente todos los artículos de la secadora al final del ciclo. Use la opcion CUIDADO DE ARRUGAS (WRINKLE CARE) para continuar girando las prendas al final de un ciclo, por un plazo maximo de 3 horas.
Las prendas encogen	No se siguen las instrucciones de la etiqueta de la prenda.	Para evitar que las prendas encojan, siga cuidadosamente las instrucciones de cuidado de telas correspondiente a su prenda, ya que algunas telas encogen naturalmente cuando se lavan. Otras telas se pueden lavar, pero encogen cuando se secan en una secadora. Use un ajuste de calor bajo o sin calor y/o la opcion SECADO EN PARRILLA (RACK DRY).

RESOLUCIÓN DE PROBLEMAS

ANTES DE LLAMAR A MANTENIMIENTO (cont.)

Problema Causas posibles Soluciones
La pantalla muestra:	Error de entrada de agua.	Verifi que el cajón del alimentador de vapor:(1) El alimentador de vapor debe estar lleno de agua hasta la línea MAX.(2) Constate que el alimentador de vapor esté bien colocado y que el cajón esté completamente cerrado.(3) Apague la secadora, luego vuelva a iniciar el ciclo de vapor.No use agua destilada; el sensor de nivel de agua del generador de vapor no funcionará.No funciona la bomba. Desenchufe la secadora y llame al servicio técnico.
Gotea agua de la boquilla cuando comienza el ciclo de vapor.	Esto es normal.	Esto es condensación de vapor. El agua parará de gotear después de un tiempo.
No se produce vapor pero no aparece ningún código de error.	Error de nivel de agua.	Desenchufe la secadora y llame al servicio técnico.
Las prendas siguen arrugadas después del ciclo STEAM FRESHTM.	Demasiadas prendas o prendas muy diferentes en la secadora.	Cargas pequeñas de 1 a 5 prendas funcionan mejor.Cargue menos prendas. Cargue prendas de clase similar.
No quedan rayas en la ropa después de STEAM FRESHTM.	La función de este ciclo es quitar las arrugas de las telas.	Use una plancha para hacer las rayas.
Las prendas tienen estatica despues de REDUCCIÓN ESTÁTICA (REDUCE STATIC).	Esto es normal.	Depende del nivel individual de humedad de la piel.
Las prendas están muy humedas o muy secas despues de REDUCCIÓN ESTÁTICA (REDUCE STATIC).	Opciones correctas de secado no seleccionadas.	Seleccione el peso de la carga manualmente antes de comenzar la opción REDUCCIÓN ESTÁTICA (REDUCE STATIC).
Las prendas no quedan uniformemente humedas despues de PLANCHADO FÁCIL (EASY IRON).	Esto es normal.	Depende de la cantidad o clase de prendas.
Gotea agua de la puerta durante PLANCHADO FÁCIL (EASY IRON).	Esto es normal.	Esto es condensación de vapor sobre la superfi cie de la puerta.

RESOLUCIÓN DE PROBLEMAS

ANTES DE LLAMAR A MANTENIMIENTO (cont.)

Problema Causas posibles Soluciones
No se ve vapor durante el ciclo de vapor.	Esto es normal.	Es difícil ver el vapor con la puerta cerrada.
El tambor no gira durante el ciclo de vapor.	Esto es normal.	El tambor está apagado para que el vapor permanezca en el tambor.
No se ve vapor al comienzo del ciclo.	Esto es normal.	El vapor se libera en diferentes etapas del ciclo para cada opción.
La pantalla muestra CARGA VOLUMINOSA (BULKY LOAD).	El boton MAS TIEMPO (MORE TIME) esta presionado.	Presionando el boton MAS TIEMPO (MORE TIME) varias veces configurara el ciclo para una carga grande, como un edredon.
La placa superior de la secadora está muy caliente.	Esto es normal.	La placa superior de la secadora se calienta durante las funciones de vapor.
Olores restantes en la ropa después de STEAM FRESHTM.	STEAM FRESH no elimino completamente el olor.	Lave las telas que contienen los olores en un ciclo de lavado normal.
La luz de REVISE EL FILTRO (CHECK FILTER) esta encendida durante el ciclo de secado.	El filtro de pelusa está casi atascado o lleno.	Pause el ciclo de secado y limpie el filtro de pelusa.
2 barras aparecen en la pantalla de LCD.	La tubería es un poco larga y posee muchos giros/restricciones.Bloqueo parcial de la tubería por acumulación de pelusa.	Instale un conducto más corto o más derecho. Lea las Instrucciones de Instalación.La tubería se deberá controlar/limpiar lo antes posible. La secadora se puede usar en estas condiciones, pero es posible que los tiempos de secado sean más prolongados.Si aparece “FIN DEL CICLO” al concluir el mismo, éste se apagará en 4 minutos. Si se presiona el botón ENCENDIDO (POWER) o se abre la puerta, el encendido se apagará de forma inmediata.
4 barras aparecen en la pantalla de LCD.	La tubería es demasiado larga o posee muchos giros/restricciones.Bloqueo significativo de la tubería por acumulación de pelusa o escombros.	Instale un conducto más corto o más derecho. Lea las Instrucciones de Instalación.La tubería se deberá controlar/limpiar de inmediato para eliminar la pelusa acumulada y otros bloqueos. La secadora se puede usar, pero su funcionamiento y eficacia se verán reducidos de forma importante.Si aparece “PRECISA UNA REVISIÓN DEL FLUJO” al concluir el mismo, éste se apagará en 2 horas. Si se presiona el botón ENCENDIDO (POWER) o se abre la puerta, el encendido se apagará de forma inmediata.

Para estos y otros productos LG, llame a su distribuidor LG local, o visite nuestro sitio Web en us.lge.com.

Incremente el desempeño de su lavadora LG con los pedestales de 35,5 centímetros (14 pulgadas) de alto correspondientes. Proveen un cajón de almacenamiento para brindar mayor comodidad.

Pedestal 14" Color

WDP3S Titanio

Monitor remoto de lavado

Revise el estado de su carga de lavado desde cualquier lugar en el hogar sin cableado especial. La unidad se enchufa a cualquier tomacorriente de casa estándar y alterna entre el estado de la lavadora y secadora.

Paquete de apilado

Si no se dispone de espacio, utilice este Paquete para apilar de manera segura su lavadora de carga frontal y secadora LG.

Paquete de abrazadera Color

SSTK1 Titanio

INSTALACIÓN DEL PEDESTAL

El accesorio de pedestal incluye:

• Divisor de cajón (1) - Llave (1)
  • Tornillos (18) † • Sujetadores (4) ††

Herramientas necesarias para la instalación:

• Destornillador Phillips
• Llave (provista)

Para asegurar la instalación segura, siga cuidadosamente las siguientes instrucciones.

ADVERTENCIA

• La instalación incorrecta puede causar accidentes graves.
• Los electrodomésticos son muy pesados. Se requiere de dos o más personas para instalar del pedestal. Si esto no se cumple se podrán sufrir daños en la espalda u otras heridas.
• No permita que los niños jueguen en el cajón. Existe riesgo de asfixia y heridas.
• Nunca se debe parar sobre la manija. Si lo hace se podrán producir heridas graves.
• Si los electrodomésticos ya se encuentran instalados, desconéctelos de cualquier fuente de alimentación, tuberías de gas o agua y de las conexiones de drenaje o ventilación. Si no se cumple con esta advertencia se podrán producir incendios, explosión, descargas eléctricas o muerte.
• Use guantes durante la instalación.

Para ajustar la secadora a la misma altura como la lavadora, asegúrese de que las patas niveladoras de la secadora están replegadas completamente girándolas en sentido de las agujas del reloj, luego girándolas en sentido contrario de las agujas del reloj 1-1/2 revoluciones.

NOTA: El conjunto del electrodoméstico y el pedestal deben estar colocados en un piso sólido, resistente y nivelado para obtener el funcionamiento adecuado.

2 Inserte el extremo en T de los 4 sujetadores dentro de la base de la secadora como se muestra. Presione el extremo trasera hacia arriba y tire hacia el exterior para asegurar en su lugar.

INSTALACIÓN DEL PEDESTAL (cont.)

3 Coloque el electrodoméstico encima del pedestal. Asegúrese que los pies frentes y traseros se encuentren en las posiciones correctas. Las patas de la secadora coincidirán con las posiciones extremas interiores como indicado.

4 Asegúrese de que los orificios del pedestal se alinean con los orificios de los sujetadores, luego instale 2 tornillos en cada esquina para ajustar en forma segura el electrodoméstico al pedestal.
NOTA: Si los tornillos no se instalan de manera adecuada, es posible que se produzcan ruidos y vibraciones. Mueva el electrodoméstico hacia la ubicación deseada.

5 Afloje las tuercas en las 4 patas niveladoras del pedestal hasta que pueda girarlos con la llave. Gire en el sentido de las manecillas del reloj o al contrario para bajar hasta vez que el pedestal esté nivelado y todas las 4 patas estén apoyadas firmemente en el piso.

6 Asegure de manera segura las tuercas manualmente.
NOTA: Puede haber ruido y vibración si las tuercas no están aseguradas.
Asegúrese de conectar los electrodomésticos a todas las tuberías de agua o gas o a la fuente de poder o conexiones de ventilación antes de poner en funcionamiento.
Si hay vibración excesiva durante el primer ciclo de funcionamiento después de la instalación, ajuste levemente las patas niveladoras.

Cómo Usar las Almohadillas para Piso

Si instalará el pedestal en un piso de madera, coloque las almohadillas para piso debajo de las patas del pedestal. Esto ayudará a reducir la vibración cuando la lavadora esté en funcionamiento.

¿Qué es el Código de Hogar?

El Código de Hogar es un número asignado a cada hogar para interconexión.

Por razones de seguridad, el usuario no tiene acceso al código.

Debe configurarse el Código de Hogar para poder utilizar el RLM (monitor remoto de lavado) por primera vez.

1 Incienda la lavadora o secadora con el módem PLC montado. En caso de que haya adquirido una lavadora o secadora, encienda las dos y luego configure el Código de Hogar.
2 Introduzca el enchufe del Monitor remoto de lavado dentro de un tomacorriente.
3 resione el botón WASHER/DRYER (lavadora/secadora) por más de 3 segundos.
4 Puede verse "85.87" (configurado) en el RLM.
5 e ha completado la configuración del Código de Hogar.
6 Dada vez que se enciende la lavadora (o secadora), el RLM se encenderá automáticamente.

NOTA: Para obtener más información, consulte los manuales de usuario del Monitor Remoto de Lavado (RLM) y del Módem PLC.

borrado del código de Hogar

- Cómo reemplazar o reparar el monitor (perdido o roto) -

ADVERTENCIA

Utilice el siguiente método cuando sea necesario.

① El aparato debe estar apagado.

Después de presionar los botones listados a continuación en forma simultánea, accione el botón Power (encendido).

2 La pantalla muestra "HOME CODE CLEAR IS PROCESSING...." (Borrando el código de hogar) mientras se enciende, y todas las luces LED se iluminan.

- "HOME CODE CLEAR IS PROCESSING..." (Borrando el código de hogar) podrá verse en la pantalla LCD.

3 El Código de Hogar se borra automáticamente. Después de mostrar "HOME CODE CLEAR IS PROCESSING...." (Borrando el código de hogar) durante 3 segundos, la máquina se apaga en forma automática.

- Aparecerá en la pantalla de LCD "HOME CODE CLEAR IS PROCESSING....DONE." (Borrando el código de hogar... Finalizado), luego la máquina se apaga automáticamente.

4 Se ha completado el borrado del Código de Hogar.

5 Configure el Código de Hogar en el RLM. Si cambia el monitor, debe volver a configurar el Código de Hogar.

INSTALACIÓN DEL PAQUETE DE APILADO

Este paquete de apilado incluye:

• Dos (2) rieles laterales.
- Un (1) riel frontal.
- Cuatro (4) tornillos.

Herramientas necesarias para la instalación:

- Destornillador Phillips

Para asegurar la instalación segura, siga las siguientes instrucciones.

ADVERTENCIA

• La instalación incorrecta puede causar accidentes graves.
• El peso de la secadora y la altura de la instalación hacen que el procedimiento de apilado sea demasiado riesgoso para que lo realice una sola persona. Si esto no se cumple se podrán sufrir daños en la espalda u otras heridas.
• No utilizar el paquete de apilado con un secadora a gas en condiciones potencialmente inestables tales como una casa rodante. Si lo hace se podrán producir heridas graves.
• Nunca coloque una lavadora sobre la secadora. Si no se cumple con esta advertencia se podrán producir heridas graves
• Coloque la lavadora sobre un piso sólido, estable y nivelado para soportar el peso de ambos electrodomésticos. Si lo hace se podrán producir heridas graves.
• Si los electrodomésticos ya se encuentran instalados, desconéctelos de cualquier fuente de alimentación, tuberías de gas o agua y de las conexiones de drenaje o ventilación. Si no se cumple con esta advertencia se podrán producir incendios, explosión, descargas eléctricas o muerte.
• Use guantes durante la instalación.

1 Asegúrese de que la superficie de la lavadora esté limpia y seca. Quite el papel de respaldo de la cinta ubicado en una de las abrazaderas laterales del paquete de apilado.

2 Haga coincidir la abrazadera lateral del lado de la parte superior de la lavadora como se indica en la ilustración anterior. Apriete firmemente el área adhesiva de la abrazadera a la superficie de la lavadora. Asegure la abrazadera lateral a la lavadora con un tornillo en su lado trasero. Repita los pasos 1 y 2 para conectar la abrazadera del otro lado.

INSTALACIÓN DEL PAQUETE DE APILADO (cont.)

3 Coloque la secadora sobre la lavadora haciendo co- incidir las patas en las abrazaderas laterales como se indica.
Evite lesionarse los dedos; no deje que los dedos queden atrapados entre la lavadora y la secadora. Deslice despacio la secadora hacia la parte trasera de la lavadora hasta que los topes de la abrazadera lateral coincidan con las patas de la secadora.

4 Insterte el riel frontal entre la parte inferior de la secadora y la parte superior de la lavadora. Empuje el riel frontal hacia la parte trasera de la lavadora hasta que entre en contacto con los topes del riel lateral. Instale los dos tornillos restantes para asegurar el riel frontal a los laterales.

ESPECIFICACIONES.

DIMENSIONES Y ESPECIFICACIONES CLAVE

El aspecto y las especificaciones enumeradas en esta guía podrían variar debido a mejoras constantes del producto.

Secadora Dryer Modelos TDT1652S
Descripción Secadora con vapor
Requisitos eléctricos* 120	V~ 60 Hz 400 W
Requisitos de gas* NG: 10 (25,4 cm a 33,0 cm) WC (Solo modelos a gas)	a 13 pulgadas (25,4 cm a 33,0 cm) WC/LP: 10 a 13 pulgadas
Dimensiones 27"(ancho) X 30"(profundidad) X 38 ^11/16 "(alto), 50" (D con la puerta abierta)68,6 cm (ancho) X 76,1 cm (profundidad) X 98,3 cm (alto), 127 cm (conla puerta abierta)	(profundidad) X 98,3 cm (alto), 127 cm (con
Peso neto 136,6 libras (59,4 kg)
Capacidad de secado- Ciclo de normal 207 L (22,5 libras / 10,2 kg)- Ciclo de vapor 207 L (8 libras / 3,6 kg)

*Consulte la placa de clasificación colocada en su secadora.
