MANUAL DE USUARIO AGQ18DC GE
Instrucciones de seguridad ...2, 3
Instrucciones de operación
Modelos de botón de control . . . .6, 7
Modelos de tecla de toque .....4, 5
Cuidado y limpieza
Bobinas para exteriores .....8
Parrilla y caja .....8
Instrucciones de instalación
Cómo prepararse para instalar el acondicionador de aire .....9

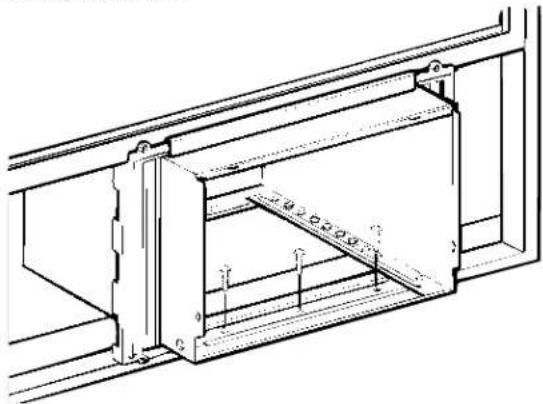

Instalación en ventanas .....10-14
Ideas para la identificación
y reparación de problemas ..15, 16
Sonidos normales de operación . . .16
Apoyo al consumidor
Apoyo al consumidor .....20
Garantía .....19
Escriba el modelo y número de serie aquí:
Número de modelo
Número de serie
Usted puede encontrar estos números al costado del acondicionador de aire.
Manual del Propietario e Instrucciones de Instalación
AGM14
AGL18
AGM18
AGQ18
AGV18
AGL24
AGQ24
AGV24
AGW24
INFORMACIÓN IMPORTANTE DE SEGURIDAD. LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.
¡ADVERTENCIA!
Por su seguridad, se debe seguir la información en este manual para minimizar el riesgo de incendios, descargas eléctricas o lesiones personales.
PRECAUCIONES DE SEGURIDAD
Use este electrodoméstico solamente para el propósito determinado según se describe en el Manual del propietario.
Este acondicionador de aire debe instalarse correctamente de acuerdo con las Instrucciones de instalación antes de su uso.
Nunca desenchufe su acondicionador de aire tirando del cable eléctrico. Siempre agarre firmemente el enchufe y tire de él directamente hacia afuera.
■ Repare o reemplace inmediatamente todos los cables eléctricos que se hayan pelado o que se hayan dañado de alguna otra manera. No use un cable eléctrico que muestre evidencias de deterioro, o daños de abrasión en su superficie en alguno de sus extremos.
Apague el control de modo y desenchufe su acondicionador de aire antes de hacer cualquier reparación o limpiar.
NOTA: Recomendamos enérgicamente que cualquier servicio llevado a cabo en este equipo lo realice un individuo calificado.
Por su seguridad...no almacene ni use materiales combustibles, gasolina u otros vapores o líquidos inflamables en la proximidad de éste o algún otro electrodoméstico.
Todos los acondicionadores de aire contiene refrigerantes, los que por Ley Federan deben ser removidos antes de desecharlos. Si usted planea deshacerse de algún producto que contenga refrigerantes, póngase en contacto con la compañía que se encarga de recoger su basura para que le indiquen qué hacer.
CÓMO CONECTAR LA ELECTRICIDAD
Bajo ninguna circunstancia, corte o remueva la tercera púa (tierra) del cable eléctrico. En pos de la seguridad personal, este electrodoméstico debe siempre conectarse a tierra.
El cable eléctrico de este electrodoméstico está equipado con un enchufe de tres púas (tierra) que combina con un tomacorriente estándar de tres tomas de pared para minimizar la posibilidad de una descarga eléctrica.
El cable de alimentación puede incluir un dispositivo para interrupción de corriente. Se incluye un botón de prueba y de reinicio en el dispositivo. El dispositivo debe ponerse a prueba periódicamente: primero se presiona el botón de TEST (prueba) y luego RESET (reinicio). Si el botón TEST no se dispara o si el botón RESET no queda enganchado, deje de utilizar el acondicionador de aire y comuníquese con un técnico calificado.
Pida a un técnico que inspeccione el tomacorriente y el circuito para cerciorarse de que el tomacorriente está conectado a tierra de la manera apropiada.
Donde exista un tomacorriente de dos tomas, es su responsabilidad y obligación personal hacer que dicho tomacorriente sea reemplazado por uno de tres tomas con conexión a tierra.
El acondicionador de aire debería siempre estar conectado a un tomacorriente individual con su circuito de voltaje correspondiente.
Esto proporciona el mayor rendimiento y además evita que los circuitos del resto de la casa se sobrecarguen, lo cual podría causar incendios por el sobrecalentamiento del cableado.
Ver las Instrucciones de instalación, en la sección Requisitos Eléctricos para los requisitos específicos de conexión.
¡ADVERTENCIA!
USO DE CABLES DE EXTENSIÓN—Modelos de 115 voltios solamente
Debido al potencial de riesgos de seguridad bajo ciertas condiciones, enérgicamente recomendamos contra el uso de cables de extensión.
Sin embargo, si usted se ve en la necesidad de usar un cable eléctrico de extensión, es absolutamente necesario que el mismo esté listado bajo UL, calibre 14, de tipo 3 tomas con conexión a tierra para electrodomésticos y el índice debe ser de 15 amperios (mínimo) y 125 voltios.
▲ PRECAUCIÓN:
NO USE un cable de extensión con ninguno de los modelos de 230/208 voltios.
USO DE ENCHUFES ADAPTADORES—Modelos de 115 voltios solamente
Debido al potencial de riesgos de seguridad bajo ciertas condiciones, enérgicamente recomendamos contra el uso de enchufes adaptadores.
Sin embargo, si usted se ve en la necesidad de usar un adaptador, donde los códigos legales locales lo permitan, una conexión temporal podría ser hecha a un interruptor de 2 tomas siempre que se use un tomacorriente listado UL disponible en la mayoría de las ferreterías.
La ranura mayor en el adaptador debe estar alineada con la púa mayor en la pared para proporcionar una polaridad apropiada en la conexión del cable eléctrico.
Cuando se disponga a desconectar el cable eléctrico del adaptador, siempre sostenga el adaptador en su lugar con una mano mientras tira del cable eléctrico con la otra mano. Si no hace esto, la terminal de tierra del adaptador podría romperse después de que este proceso sea repetido varias veces.
Si se rompe la terminal de conexión a tierra del adaptador, NO USE el acondicionador de aire hasta que la conexión a tierra haya sido restablecida.
Unir el terminal de conexión a tierra del adaptador a un tornillo de la cubierta en la pared no conecta a tierra el electrodoméstico apropiadamente a no ser que la cubierta del tornillo sea metálica y no esté aislada, y el tomacorriente de la casa esté apropiadamente conectado a tierra a través del cableado de la casa. Haga que un técnico calificado inspeccione el circuito de la casa para cerciorarse que está conectado a tierra apropiadamente.
LEA Y SIGA ESTAS INSTRUCCIONES DE SEGURIDAD CUIDADOSAMENTE.
GUARDE ESTAS INSTRUCCIONES

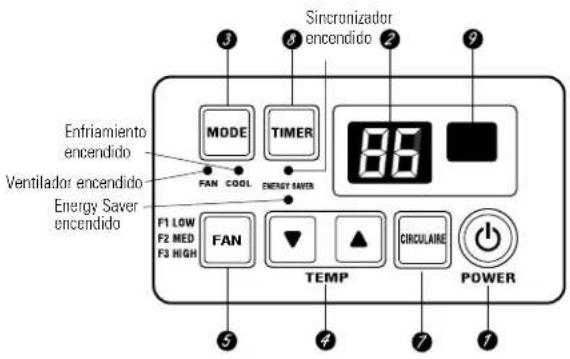

Acerca de los controles en el acondicionador de aire—modelos con teclas de toque.
Las funciones y el aspecto pueden variar.
Controls
1 ON/OFF (ENCENDIDO/APAGADO) Apaga y prende el acondicionador de aire.
2 Pantalla Muestra la temperatura ajustada o el tiempo restante en el sincronizador.
3 MODO Usado para ajustar el acondicionador de aire al modo COOL (FRÍO) o FAN (VENTILADOR).
4 Teclas de Increase (aumentar) ▲/Decrease (reducir) ▼ Usado para ajustar la temperatura cuando se encuentre en el modo COOL (FRÍO).
5 FAN (VENTILADOR) Usado para ajustar la velocidad del ventilador a LOW (F1) (BAJO), MED (F2) o HIGH (F3) (ALTO.
6 ENERGY SAVER (AHORRADOR DE ENERGÍA) (en algunos modelos) Controla el ventilador.
ON (ENCENDIDO)—El ventilador y el compresor hacen el ciclo de encendido y apagado. Este resulta en variaciones más amplias en las temperaturas de la habitación y la humedad. Normalmente usado cuando la habitación no esta ocupada. NOTA: El ventilador continuará funcionando por un lapso corto después de que el compresor entre en el ciclo de apagado.
OFF (APAGADO)—El ventilador funciona todo el tiempo, mientras el compresor hace ciclo entre encendido y apagado.
Esta función debe estar colocada en OFF (APAGADO) para usar las funciones del ventilador (en el modelo de control).
NOTA: En algunos modelos, la función de ENERGY SAVER (AHORRADOR DE ENERGÍA) no puede ser ajustada en el acondicionador de aire. Deben ser ajustadas usando el control remoto.
7 CIRCULAIRE (CIRCULADOR DE AIRE) (en algunos modelos) Para circulación continua de aire de lado a lado (en la función de enfriado solamente), ajuste el interruptor de Circulaire a ON (ENCENDIDO).
Para dirección fija de lado a lado, gire a ON (ENCENDIDO) hasta que la dirección deseada sea obtenida, entonces coloque en OFF (APAGADO).
8 TIMER (SINCRONIZADOR) ON (ENCENDIDO)—Cuando el acondicionador de aire está apagado, puede ser ajustado para que se encienda automáticamente de 1 a 12 horas o 1 a 24 horas (dependiente en modelo) horas a partir de su ajusta previo. Cada toque de la tecla TIMER (SINCRONIZADOR) o teclas de INCREASE ▲ (AUMENTAR)/ DECREASE ▼ (REDUCIR) (dependiente en modelo) ajustará el tiempo en horas.
OFF (APAGADO)—Cuando el acondicionador de aire está encendido, puede ser ajustado para que se apague automáticamente de 1 a 12 horas o 1 a 24 horas (dependiente en modelo). Cada toque de la tecla TIMER (SINCRONIZADOR) o teclas de INCREASE ▲ (AUMENTAR)/ DECREASE ▼ (REDUCIR) (dependiente en modelo) ajustará el tiempo en horas.
Para cancelar el sincronizador, presione la tecla TIMER (SINCRONIZADOR) hasta que el tiempo en la pantalla desaparezca.
9 Receptor de la señal del control remoto

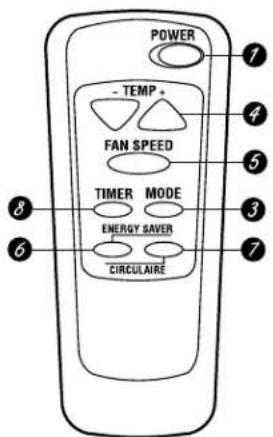

Control remoto
Para garantizar una operación apropiada, oriente el control remoto hacia el Receptor de señales del acondicionador de aire.
El Receptor de señales tiene un rango máximo de 21 pies.
Cerciórese de que no haya nada entre el acondicionador de aire y el control remoto que pueda bloquear la señal.
Cerciórese de que las baterías son frescas e instaladas correctamente según se indica en el control remoto.
Las luces al lado de las teclas de toque en el panel de control del acondicionador de aire indicarán los ajustes seleccionados.
Función de recuperación de pérdida de energía
En caso de la pérdida de la energía o interrupción, la unidad reiniciará automáticamente en las funciones de la última vez que fue usado una vez la energía sea restablecida. La función del
TIMER (SINCRONIZADOR) reajustará al ajuste original. Es posible que usted necesite ajustar un tiempo nuevo si así lo desca.
Modo COOL (FRÍO)
Use el modo COOL con ventilador HIGH (F3) – ALTO, MED (F2) MEDIO o LOW (F1) BAJO para enfriar. Use las teclas de INCREASE (AUMENTAR) ▲/DECREASE (REDUCIR) ▼para ajustar a la temperatura descada entre 64°F y 86°F en incrementos de 1°F.
Se usa un termostato electrónico para mantener la temperatura de la habitación. El compresor hará ciclo entre apagado y encendido para mantener la habitación a la temperatura deseada. Ajuste el termostato a un número menor y el aire interno se enfriará más. Si lo ajusta a un número mayor, la temperatura del aire interno se calentará más.
NOTA: Si el acondicionador de aire está apagado y entonces es encendido mientras está ajustado en COOL (FRÍO), tomará aproximadamente 3 minutos para que el compresor comience a enfriar otra vez.
Descripciones de enfriamiento
Para enfriamiento normal—Seleccione el modo de ventilador COOL (FRÍO) y HIGH (F3) (ALTO) o MED (F2) (MEDIO) con una temperatura de ajuste media.
Para enfriamiento máximo—Seleccione el modo de ventilador COOL y HIGH (F3) (ALTO) con una temperatura de ajuste menor.
Para enfriamiento silencioso & enfriamiento nocturno—Seleccione el modo de ventilador COOL (FRÍO) y LOW (F1) (BAJO) con una temperatura de ajuste media.
NOTA: Si usted cambia de un ajuste COOL (FRÍO) a OFF (APAGADO) o a un ajuste de ventilador, espere aproximadamente 3 minutos antes de cambiar otra vez al ajuste de COOL (FRÍO).
Modo de FAN (Ventilador)
Use el FAN (Ventilador) en High (F3) (ALTO), MED (F2) (MEDIO) o LOW (F1) (BAJO) para proporcionar circulación de aire y filtración sin enfriamiento.
Debido a que los niveles de ventilador únicamente no proporcionan enfriamiento, el nivel de temperatura no se muestra en la pantalla.
Vent Control (Control de la ventilación)
El control de ventilación está localizado en el interior de las persianas en la esquina derecha inferior.
Cuando está ajustado a CLOSE (CERRADO), solamente el aire en el interior de la habitación será circulado y acondicionado. Cuando está ajustado a
OPEN (ABIERTO), un poco del aire interno es expelido hacia afuera.
Para abrir la rejilla, tire de la palanca hacia usted. Para cerrarla, empújela hacia adentro.

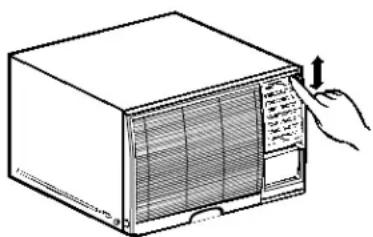

Dirección del aire—Hacia arriba y hacia abajo
Una presión sencilla con los dedos en parte posterior de la persianita horizontal ajustará la dirección del aire hacia arriba o hacia abajo.

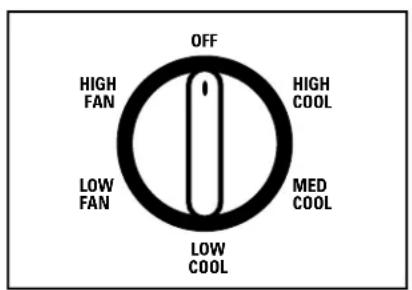

Acerca de los controles en el acondicionador de aire—modelos con botón de control.
Las funciones y el aspecto pueden variar.
Su modelo tendrá uno de los tipos de control mostrados arriba.
Su modelo tendrá uno de los tipos de control mostrados arriba.
Controls
1 Controles de modo
HIGH COOL (ENFRIAMIENTO ALTO), MED COOL (ENFRIAMIENTO MEDIO) y LOW COOL (ENFRIAMIENTO BAJO) proporciona enfriamiento con diferentes teclas de velocidad.
Los ajustes de FAN (VENTILADOR)
proporcionan circulación de aire y filtración sin enfriar.
NOTA: Si usted mueve este controle de modo de un nivel frío a OFF (APAGADO) o a un ajuste de ventilador, espere por lo menos 3 minutos antes de cambiar otra vez a un ajuste de enfriamiento.
Descripciones de enfriamiento
Para enfriamiento normal—Seleccione HIGH
COOL (ENFRIAMIENTO ALTO) o MED COOL
(ENFRIAMIENTO MEDIO) con el control de temperatura en el nivel medio.
Para enfriamiento máximo—Seleccione HIGH
COOL (ENFRIAMIENTO ALTO) con el control de temperatura en un número mayor disponible en su teclado.
Para enfriamiento silencioso durante la noche—
Seleccione LOW COOL (ENFRIAMIENTO BAJO) con el control de temperatura en el nivel medio.
2 Controles de temperatura
El control de temperatura es usado para mantener la temperatura de la habitación. El compresor hará ciclo entre encendido y apagado para mantener el mismo nivel de temperatura en la habitación. Cuando usted gira el botón hacia un número mayor, el aire interno se enfriará más. Si lo ajusta a un número menor, la temperatura del aire interno se calentará más.
Controles adicionales e información importante.
Ahorro de energía (en algunos modelos)
El interruptor de ahorro de energía controla el ventilador.
ON (ENCENDIDO)—El ventilador y el compresor hacen ciclo entre encendido y apagado. Esto da como resultado mayores variaciones de temperaturas y humedad en la habitación. Normalmente este es usado cuando la habitación no está siendo ocupada.
OFF (APAGADO)—El ventilador es accionado todo el tiempo, mientras el compresor hace ciclo entre apagado y encendido.
Este interruptor debe quedar ajustado a OFF (APAGADO) para poder usar los ajustes del ventilador (en el modelo de control).
Vent Control (Control de la ventilación)
El control de ventilación está localizado encima de los botones de control.
Cuando está ajustado a CLOSE (CERRADO), solamente el aire en el interior de la habitación será circulado y acondicionado. Cuando está ajustado a OPEN (ABIERTO), un poco del aire interno es expelido hacia afuera.
Para abrir la rejilla, tire de la palanca hacia usted. Para cerrarla, empújela hacia adentro.
Dirección del aire—lado a lado
CIRCULAIRE (CIRCULADOR DE AIRE)
(en algunos modelos)
Para dirección de lado a lado del aire, ajuste el interruptor de CIRCULAIRE (CIRCULADOR DE AIRE) a ON (ENCENDIDO) hasta obtener la dirección lateral de aire que es descada; entonces muévalo hasta OFF (APAGADO).
Para circulación del aire de lado a lado continua (función de enfriamiento solamente), ajuste el CIRCULAIRE (CIRCULADOR DE AIRE) a la posición ON (ENCENDIDO) y déjelo así.


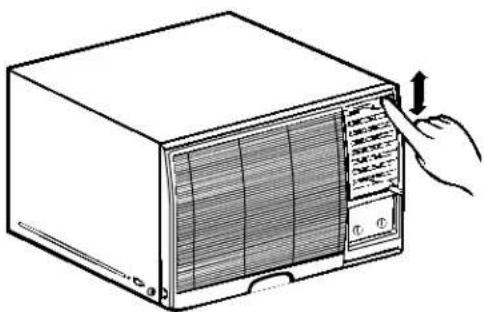

CIRCULAIRE OFF ONDirección del aire—Hacia arriba y hacia abajo
Una presión sencilla con los dedos en parte posterior de la persianita horizontal ajustará la dirección del aire hacia arriba o hacia abajo.
Cuidado y limpieza del acondicionador de aire.
Parrilla y caja
Apague el acondicionador de aire y retire el enchufe del tomacorriente de la pared antes de limpiar.
Para limpiar, use agua y un detergente suave. No use cloro o materiales abrasivos.

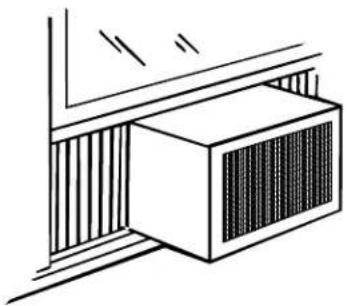

Bobinas para exteriores
Las bobinas en el lado exterior del acondicionador de aire debe ser inspeccionada regularmente. Si la misma está obstruida con suciedad u hollín, podría ser limpiada profesionalmente con vapor, y nosotros en GE podemos proporcionarle tales servicios.

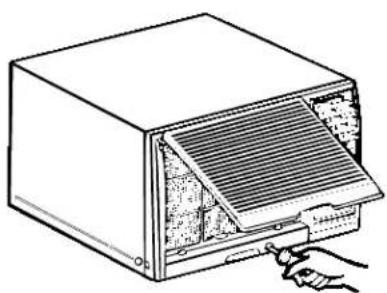

El filtro de aire detrás de la parrilla frontal debe ser inspeccionado y limpiado por lo menos cada 30 días o más a menudo si fuese necesario.
Para retirar:
1 Abra la parrilla de entrada hacia arriba tirando de la misma desde el fondo.
2 Usando la parrilla, tire hacia arriba ligeramente sobre el filtro para liberarlo y extráigalo.
Limpie el filtro con agua tibia y jabón. Enjuáguelo y permita que se seque antes de colocarlo otra vez en su lugar.
▲ PRECAUCIÓN: NO opere el acondicionador de aire sin el filtro debido a que la suciedad y las pelusas lo obstruirán y reducirán su rendimiento.
Instrucciones de instalación
Acondicionador de aire
¿Preguntas? Llame 800.GE.CARES (800.432.2737) o Visite nuestra página en la red en: www.GEAppliances.com
ANTES DE INICIAR
Lea estas instrucciones completa y cuidadosamente
- IMPORTANTE — Guarde estas instrucciones para uso del inspector local.
- IMPORTANTE — Observe todos los códigos y órdenes de ley.
- Nota al instalador – Asegúrese de dejar estas instrucciones con el consumidor.
- Nota al consumidor – Conserve estas instrucciones para referencia futura.
- Nivel de destreza – La instalación de este aparato requiere de destrezas mecánicas básicas.
- Tiempo de ejecución – Aprox. 1 hora
- Recomendamos dos personas para la instalación de este producto.
- La instalación apropiada es la responsabilidad del instalador.
- La falla del producto debido a una instalación inadecuada no está cubierta por la garantía.
REQUISITOS ELÉCTRICOS
Algunos modelos requieren tomacorrientes de 115/120 voltios de corriente alterna y 60 Hz conectados a tierra, protegidos con un fusible de dilatación de tiempo de 15 amperios o un cortacircuitos.
El enchufe de tres púas con conexión a tierra minimiza la posibilidad de descargas eléctricas. Si el tomacorriente de la pared que usted planea usar solamente tiene 2 tomas, es su responsabilidad hacer que un técnico lo reemplace por uno de tres tomas con conexión a tierra.
Algunos modelos requieren 230/208 voltios, de corriente alterna, protegidos por un fusible de dilatación de tiempo o un cortacircuitos. Estos modelos deberían instalarse en un ramal exclusivo del circuito para un
rendimiento más notable y para prevenir sobrecargas en los circuitos de cableados de su casa o apartamento, lo cual podría representar un riesgo de incendio por el sobrecalentamiento de los alambres.
▲PRECAUCIÓN:
Bajo ninguna circunstancia corte o remueva la tercera púa (conexión a tierra) del cable eléctrico.
No cambie el enchufe en el cable eléctrico de este acondicionador de aire.
Los cables caseros de aluminio podrían presentar problemas especiales. Consulte a un técnico electricista calificado.
El cable de alimentación puede incluir un dispositivo para interrupción de corriente. Se incluye un botón de prueba y de reinicio en el dispositivo. El dispositivo debe ponerse a prueba periódicamente: primero se presiona el botón de TEST (prueba) y luego RESET (reinicio). Si el botón TEST no se dispara o si el botón RESET no queda enganchado, deje de utilizar el acondicionador de aire y comuníquese con un técnico calificado.
HERRAMIENTAS QUE NECESITARÁ
Un destornillador de estrella
Tijeras o cuchilla
Nivel
Una regla o cinta métrica
Un destornillador
con hoja plana
Lápiz

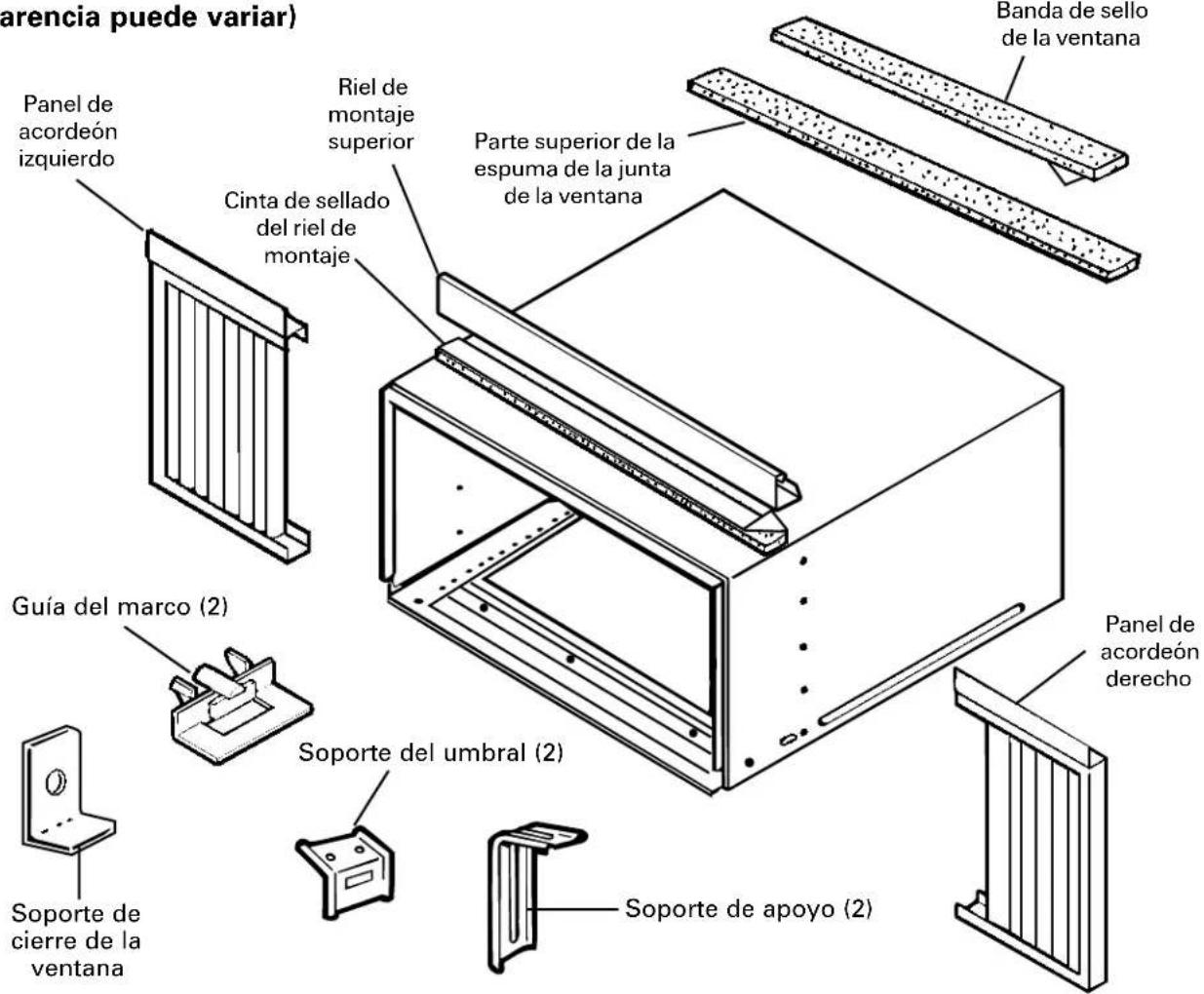

PARTES INCLUIDAS
(aparencia puede variar)
Tipo A (14)
Tipo B (7) Tipo
C (5) Tipo D (2)

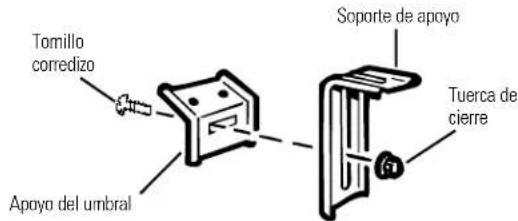

Tornillo corredizo (2)
Tuerca de cierre (4)

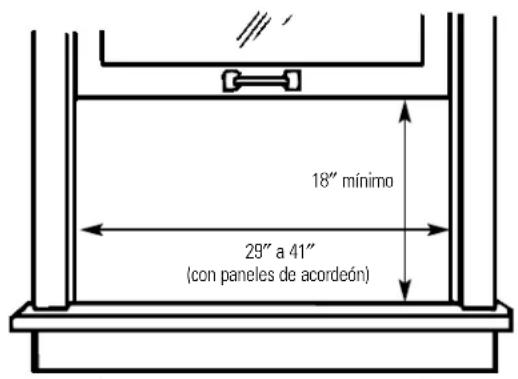

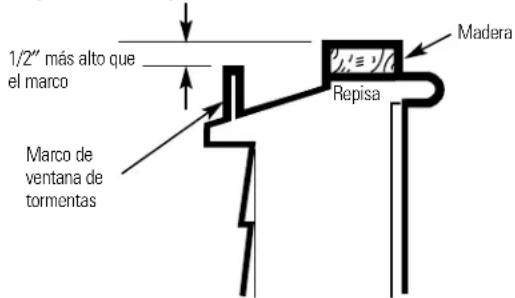

① REQUISITOS PARA LA VENTANA
- Estas instrucciones son para una ventana estándar de dos pliegues. Usted necesitará modificar el proceso para otros tipos de ventanas.
- El acondicionador de aire puede instalarse sin los paneles de acordeón para ajustarse a una ventana más estrecha. Ver las dimensiones de la abertura de la ventana más adelante.
- Todas las partes de apoyo deben quedar totalmente aseguradas a algún metal, mampostería o a la madera.
- El tomacorriente eléctrico debe estar al alcance del cable eléctrico del acondicionador de aire.
(sin paneles de acordeón)
② REQUISITOS DE UNA VENTANA DE TORMENTAS
Un marco de ventana de tormentas no permitirá que el acondicionador de aire se incline hacia el exterior y evitará que drene apropiadamente. Para solucionar este problema, adhiera un pedazo de madera a la repisa.
PIEZAS DE MADERA-
ANCHO: 2"
LONGITUD: Suficiente longitud para ajustarse al interior del marco de la ventana.
ESPESOR: Para determinar el espesor, coloque un pedazo de madera en la repisa para hacerlo 1/2" más alto que la parte superior del marco de la ventana de tormentas.
Una firmemente con puntillas o tornillos provistos por el instalador.


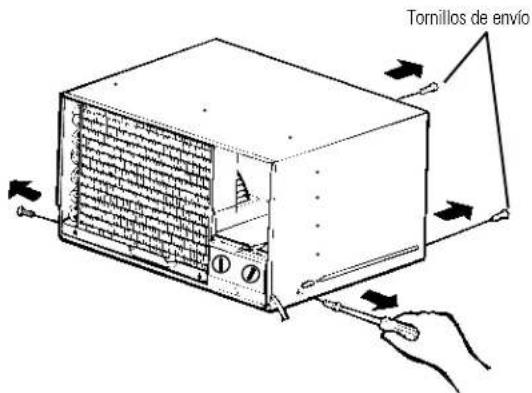

1/2" más alto que el marco Marco de ventana de tormentas Repisa MaderaA Remueva los 2 tornillos de envío de la parte posterior de la caja.
B Retire los 2 tornillos en cada lado de la caja. Guárdelos para más tarde.
A Corte el sello de la banda de la ventana a la longitud apropiada. Pele la parte posterior y pegue el sello a la parte inferior de la banda de la ventana.

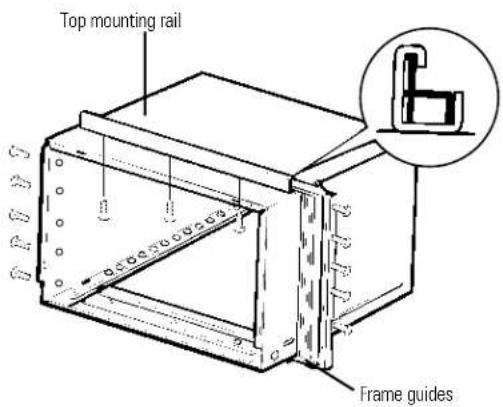

B Con cuidado, inserte las guías del marco plástico en el fondo de la caja en cada lado.
D Instale el riel de montaje superior con 3 tornillos tipo A en el interior de la caja. Inserte los marcos para los paneles de acordeón en el riel de montaje superior y las guías del marco. Una los paneles de acordeón al lado de la caja usando 5 tornillos tipo A en cada lado.
A Una los soportes del umbral a los soportes de apoyo que queden flojos usando 2 tornillos corredizos y 2 tuercas de cierre.


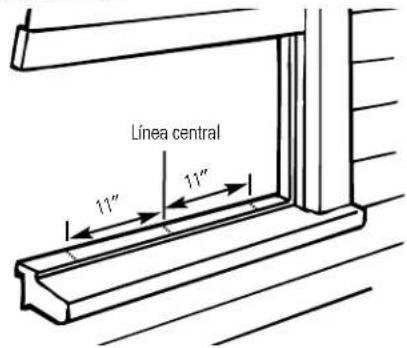

Tomillo corredizo Apoyo del umbral Soporte de apoyo Tuerca de cierreB Abra la ventana y marque la línea central de la repisa de la ventana. Mida y marque 11" hacia la izquierda y hacia la derecha de la línea central.
A Alinee el extremo interno de los apoyos del umbral con las marcas de 11" a partir de la línea central y únalos al umbral de la ventana usando 2 tornillos tipo B en cada lado.
B Con cuidado coloque la caja en la repisa de la ventana alineando el centro frontal en el fondo con la línea central marcada en la repisa de la ventana. Cierre la ventana cerciorándose de que la banda está detrás del riel de montaje superior.
C Usando el agujero de mayor diámetro en la caja, pegue los soportes a la caja usando 2 tornillos tipo D y 2 tuercas se cierre en cada lado.
D Ajuste los tornillos corredizos y las tuercas de cierre en cada soporte de forma tal que la caja esté instalada con una pequeña inclinación hacia el exterior. Use un nivel; aproximadamente 1/3 de burbuja será la inclinación correcta hacia el exterior. Apriete los tornillos.
PRECAUCIÓN: NO taladre un agujero en el cárter base. La unidad está diseñada para operar con aproximadamente 1/2 "de agua en el cárter base.

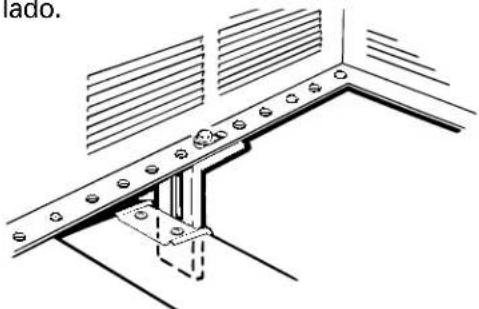

E Asegure la caja a la repisa de la ventana usando 3 tornillos tipo B.
F Tire de los paneles de acordeón hacia cada paso del marco de la ventana. Únalos a cada lado del marco de la repisa de la ventana usando 4 tornillos tipo C.
7 INSTALE EL SOPORTE DE CIERRE DE LA VENTANA Y LA JUNTA DE ESPUMA SUPERIOR DE LA VENTANA

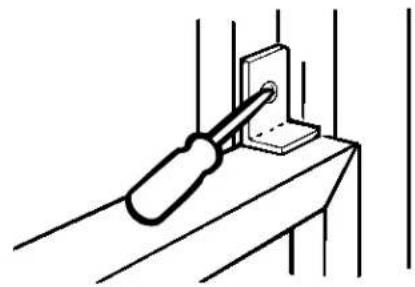

A Una el soporte de cierre de la ventana con un tornillo tipo C.

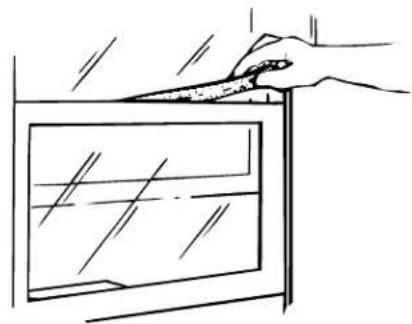

B Corte la parte superior de la espuma de la junta al ancho de la ventana.
C Rellene la espuma entre el vidrio y la ventana para evitar que aire e insectos se introduzcan en la habitación.
A Deslice el acondicionador de aire en la caja. Reinstale los 2 tornillos removidos anteriormente en cada lado de la caja.
B Antes de instalar la parrilla frontal, tire hacia afuera de la palanca de control de ventilación localizada encima de los botones de control de la unidad, como se muestra.

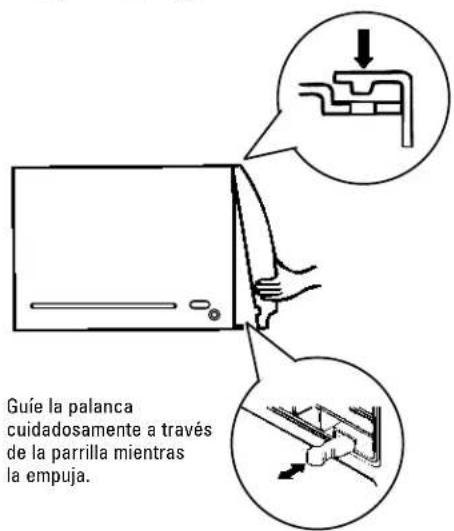

C Una la parrilla del frente a la caja insertando las orejillas en la parrilla en las ranuras en el frente de la caja. Empuje la parrilla hasta que encaje en su lugar.
Ideas para la identificación y solución de problemas:
¡Ahorre dinero y tiempo! Revise la siguiente tabla primero y quizás no tenga que llamar para solicitar servicio.
Problema Causas posibles Qué hacer
| El acondicionador de aire no enciende | El acondicionador de aire está desconectado. | Ceriórese de que el acondicionador de aire está enchufado totalmente en el tomacorriente. |
| El fusible se disparó/el cortacircuitos se disparó. y reemplace cualquier fusible o reajuste el interruptor. | Inspeccione los fusibles/caja de interruptores de la casa | |
| Interrupción en el suministro eléctrico. | Si ocurre una interrupción en el suministro eléctrico, apague (OFF) el acondicionador de aire. Cuando la energía se restaure, espere 3 minutos para reiniciar el acondicionador de aire para prevenir que se dispare el compresor por sobrecarga. | |
| El dispositivo de interrupción de corriente se ha activado. alimentación. | Presione el botón RESET ubicado en el cable de Si el botón RESET no se mantiene en su lugar, no utilice más el acondicionador de aire y comuníquese con un técnico calificado. | |
| El acondicionador de aire no enfria como debería | El flujo de aire está restringido. | Cerciórese de que no existe ninguna cortina, persiana o mueble bloqueando el frente del acondicionador de aire. |
| El control de temperatura no está ajustado apropiadamente. | En los modelos con teclado: En el modo COOL (Frío), presione la tecla DECREASE ▼.En los modelos con botones, gire la temperatura a un número mayor. | |
| El filtro de aire está sucio. | Limpie el filtro cada 30 días por lo menos. Ver la sección de Instrucciones de Operación. | |
| La habitación podría haber estado caliente. | Cuando el acondicionador de aire se enciende, usted necesita darle tiempo para que enfríe la habitación. | |
| El aire frío se está escapando. | Cerciórese de que los registros de la calefacción no están abiertos y se encuentran retornando el aire frío.Coloque la ventanilla del acondicionador de aire en la posición cerrada. | |
| Las bobinas de enfriamiento se congelaron. | Ver Acondicionador de aire congelándose más adelante. | |
| El acondicionador de aire se está congelando | El hielo bloquea el flujo de aire hacia el acondicionador de aire evitando que se enfrié la habitación. | En modelos con los botones de control, coloque el control de modo en HIGH FAN (Ventilador Alto) ó HIGH COOL (Frío Alto) con la temperatura en 1 ó 2.En los modelos con teclas de toque, colo que los controles en HIGH FAN (Ventilador Alto) ó HIGH COOL (Frío Alto) y ajuste el termostato a una temperature más alta. |
| El control remoto no funciona | Las baterías están insertadas incorrectamente. | Inspeccione la posición de las baterías. Deben estar insertadas en las posición indicada, (+) y (-). |
| Las baterías están agotadas. | Reemplace las baterías. | |
| Hay agua goteando afuera | Calor excesivo y tiempo húmedo. | Esto es normal. |
| Hay agua goteando en el interior de la habitación | El acondicionador de aire no está inclinado hacia afuera. | Para drenar el agua apropiadamente, cerciórese de que el acondicionador de aire está inclinado ligeramente desde el frente hacia atrás. |
| La función de SINCRONIZADOR (TIMER) no está funcionando apropiadamente | Una pérdida en el suministro eléctrico o una interrupción ha ocurrido. | En el caso de una pérdida del suministro eléctrico o una interrupción, la función de SINCRONIZADOR en la unidad se reajustará al ajuste original. Es posible que usted necesite ajustar un tiempo nuevo si así lo desea. |
Solucionar problemas.
Ideas para la identificación y solución de problemas:
Problema Causas posibles Qué hacer
| Se acumula agua en la bandeja | La humedad es removida del aire interno y drenada hacia la parte posterior del gabinete donde un ventilador la empuja contra el embobinado del condensador. | • Esto es normal por un corto período en áreas con poca humedad; normal por un período de tiempo más postergado en áreas más húmedas. |
Sonidos de operación normales
Quizás escuche un sonido metálico causado por el agua tomada y tirada contra el condensador en los días lluviosos o cuando la humedad es alta. Esta característica de diseño ayuda a retirar la humedad y mejora la eficiencia.
Quizás escuche que el termostato hace clic cuando el compresor hace ciclo entre encendido y apagado.
El agua se acumula en la bandeja durante días lluviosos o con mucha humedad. El agua podría derramarse y gotcar desde el lado externo de la unidad.
El ventilador podría funcionar aun si el compresor no lo hace.
Notas.
| Apoyo al consumidor Soluc | Instrucciones de seguridad | Instrucciones de operación | Instrucciones de instalación |
| Apoyo al consumidor Solución de problemas | Instrucciones de instalación | Instrucciones de operación | Instrucciones de seguridad |
Notas.
Garantía de su acondicionador de aire.
Todos los servicios de garantía los proporcionan nuestros Centros de Reparación de Fábrica o nuestros técnicos Customer Care® autorizados. Para concertar una cita de reparación, en línea, 24 horas al día, visítenos al www.GEAppliances.com, o llame al 800.GE.CARES (800.432.2737).
Grape aquí su recibo. Se requiere facilitar prueba de la fecha de compra original para obtener un servicio bajo la garantía.
Por el período de: Nosotros reemplazaremos:
| Un añoA partir de la fechade la compra original | Cualquier parte del acondicionador de aire que falle debido a defectos en los materiales o en la fabricación. Durante este año completo de garantía, nosotros también proporcionaremos, sin costo alguno, toda la mano de obra y los servicios internos–para reemplazar partes defectuosas. |
| Cinco añosA partir de la fechade la compra original | Cualquier parte del sistema de refrigeración sellada (compresor, condensador, evaporador y tuberías de conexión) que fallen debido a defectos en los materiales o fabricación. Durante estos cuatro años de garantía adicionales, también proporcionaremos, sin costo alguno, toda la mano de obra y los servicios internos para reemplazar partes defectuosas. |
Lo que no está cubierto:
Viajes de servicio a su casa para mostrarle cómo funciona el equipo.
Instalación o entrega inapropiada, o mantenimiento impropio. Si usted tiene un problema durante la instalación, o si su acondicionador de aire no tiene la capacidad de enfriamiento que usted necesita, póngase en contacto con nuestro distribuidor o instalador. Usted es responsable de proporcionar las facilidades de conexión eléctrica necesarias.
Fallo del producto resultante de modificaciones al producto o debido a uso irrazonable incluyendo no proporcionar mantenimiento razonable y necesario.
En locales comerciales, la mano de obra necesaria para retirar la unidad hacia un lugar para revisión por parte de un técnico individual.
Reemplazo de fusibles de la casa o reajuste del sistema de circuitos.
Fallos debido a la corrosión en modelos que no están protegidos contra la corrosión.
Daño al producto causado por voltaje inapropiado hacia el equipo, accidentes, incendios, inundaciones o actos de la naturaleza de fuerza mayor.
Daños incidentales o consecuenciales causados por defectos posibles con este acondicionador de aire.
Daños después de la entrega.
Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso residencial dentro de Estados Unidos. En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.
Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en su localidad.
Página Web de GE Appliances
www.GEAppliances.com
¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación. También puede “Ask Our Team of Experts™” (Preguntar a nuestro equipo de expertos) sobre cualquier cuestión y mucho más...
Solicite una reparación www.GEAppliances.com
El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas normales de oficina.
Real Life Design Studio (Estudio de diseño para la vida real) www.GEAppliances.com
GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal, incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).
Garantías ampliadas www.GEAppliances.com
Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224) durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.
Piezas y accesorios www.GEAppliances.com
Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono al 800.626.2002 durante horas normales de oficina.
Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.
Póngase en contacto con nosotros www.GEAppliances.com
Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página Web indicando todos los detalles así como su número de teléfono o escribanos a: General Manager,
Customer Relations
GE Appliances,
Appliance Park
¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de embalaje.
