MANUAL DE USUARIO SG27-068 smartGyro

Precauciones de seguridad

AVISO - INCUMPLIR CON LAS INSTRUCIONES DE SEGURIDAD PODRÍA COMPORTAR DAÑOS CORPORALES GRAVES Y EN CASOS EXTREMOS LA MUERTE.

• Siempre que utilice el producto, asegúrese de llevar ropa apropiada con sus correspondientes protectores para asegurarse evitar lesiones personales. Lleve puesto ropa de protección, como rodilleras y coderas o guantes. Su uso es obligatorio. Asegúrese de llevar ropa cómoda. Sobre todo es importante que sus zapatos sean cerrados y planos. No lleve ropa muy holgada y larga que pueda introducirse en las ruedas o engancharse en el producto.
• Antes de montarse en el producto, lea cuidadosamente este manual de usuario, en el cual se explica todos los principios y consejos básicos para usar su hoverboard y su Crazy-KART. Es fundamental revisar semanalmente la fijeza y sujeción de los tornillos y que las correos están correctamente enganchadas a su hoverboard para evitar un accidente.
• No use el producto si pesa menos de 20 Kg o si excede los 120 Kg.
• Compruebe que ha montado correctamente la estructura y que ha apretado las correas con fuerza y seguridad a su hoverboard antes de montarse. Le recomendamos una revisión semanal como mínimo.
• No realice ningún giro brusco para evitar situaciones de peligro. Familiarícese con el producto antes de su uso a mayor velocidad.
• No utilice este dispositivo en vías públicas, carreteras, ni en lugares concurridos. Utilice el producto en zonas despejadas y lejos de mobiliario urbano u otros obstáculos. No utilizar en vías dedicadas al tráfico de vehículos a motor.
• El uso del Crazy-KART reduce considerablemente el tiempo de la batería de su hoverboard (aproximadamente entre un 20-30%) por la velocidad que alcanza y su mayor fricción. Es totalmente normal, no significa que la batería su hoverboard esté fallando.

DEBE CUMPLIR CON TODAS LAS LEYES LOCALES Y/O ESTATALES DE SU REGIÓN/PAÍS SOBRE EL USO DE ESTE TIPO DE DISPOSITIVO

Crazy-KART - Manual

Características

Una nueva forma de disfrutar con su Hoverboard. Derrapa con tu Hoverboard.

Se adapta a tu estilo de vida y sigue tu ritmo: una nueva forma de disfrutar y divertirte con tu hoverboard fácil, segura y cómoda. Fabricado en materiales de alta calidad, incorpora un sillín con respaldo cómodo y ergonómico, reposapiés y dos timones.

Está diseñado exclusivamente para derrapar con tu hoverboard (no para desplazarte) y para ello incorpora un eje de 2 pequeñas ruedas "locas"; la diversión está 100% asegurada.

Además, su acople a través de correas ajustables, le hace compatible con la mayoría de hoverboards del mercado. Es cómodo y muy rápido de instalar.

Instrucciones de montaje

Compruebe que el embalaje contiene todos los componentes necesario para realizar el montaje correcto del producto; compruebe también que el producto no ha sufrido ningún daño durante su transporte.

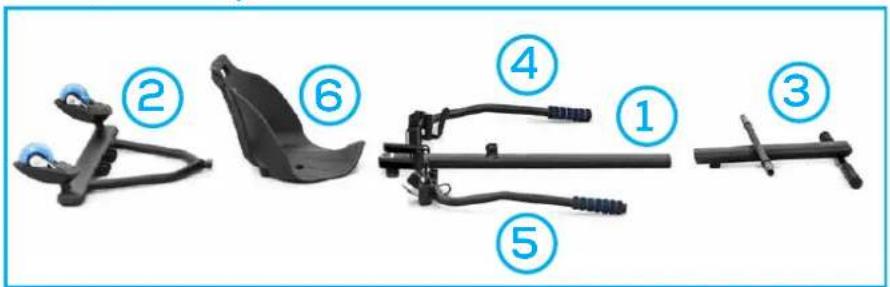

Tornillos y pequeñas piezas Asiento, estructura y timones

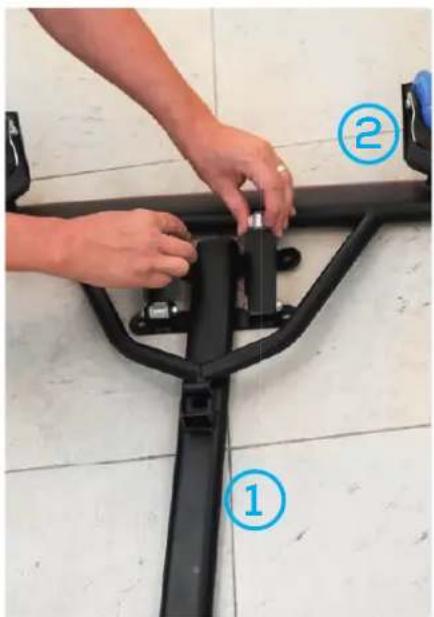

Lo primero que debemos armar es la base central del Crazy-Kart, para ello cogemos la estructura con las barras paralelas (1) y la estructura triangular que contiene las ruedas (2). Es importante tener en cuenta que la estructura de las ruedas debe ponerse con las ruedas hacia arriba para que al terminar de montarse esté en la posición correcta.

También es muy importante que al unir ambas estructuras los amortiguadores estén por arriba de la estructura de las ruedas para poder armarse correctamente.

foto 1

Después ponemos los dos tornillos B uniendo cada pequeña barra negra a la estructura metálica de las ruedas tal y como se muestra en la foto 2.

Con la llave Allen E correspondiente es imprescindible que se apriete y se compruebe que los tornillos están fuertemente fijados.

Crazy-KART - Manual

Paso 4:

Ya tenemos armada la base central de nuestro Crazy-Kart, ahora le damos la vuelta y montamos sobre ella la estructura en forma de T (3) donde están situados los reposapiés de nuestra unidad y donde posteriormente acoplaremos los timones.

Primero debemos tener en cuenta la complexión y altura de la persona que va a utilizar el Crazy-Kart para tener una idea inicial del trozo de estructura que debemos meter dentro de la barra en forma de T haciendo coincidir los agujeros que servirán de tope y enroscar el tornillo central (F). Es importante que tengas en cuenta que posteriormente podrás variar la altura de la barra sin problemas.

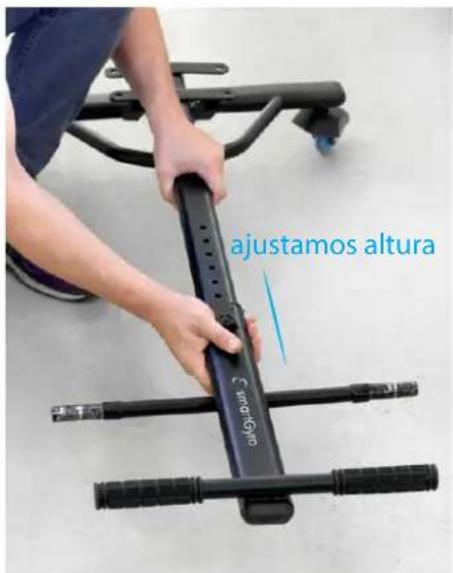

Metemos la base central que ya hemos montado dentro de la estructura en forma de T (3) teniendo en cuenta la altura del usuario que usará el Crazy-Kart.

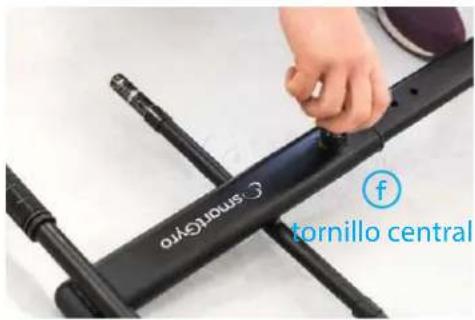

Una vez coincidan los agujeros, pondremos y ajustaremos el tornillo central (F) para que haga tope. La altura se podrá variar posteriormente.

Paso 5:

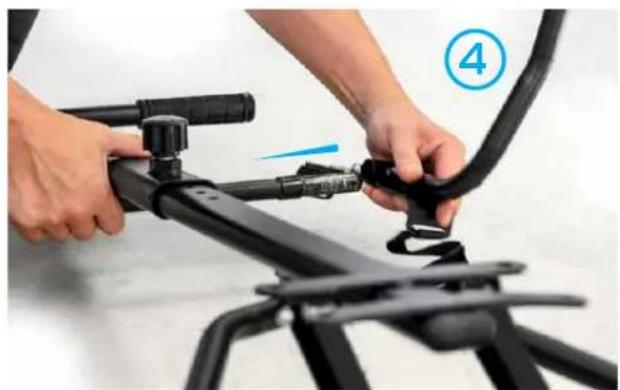

Ahora debemos montar las barra de dirección (o timones) (4 y 5) sobre la barra pequeña de la estructura en forma de T (3) que acabamos de montar. Los timones nos permitirán controlar hacia la derecha o izquierda los derrapes que hagamos con nuestro Smartgyro.

IMPORTANTE: Es fundamental que nos fijemos bien en cuál es el timón derecho (5) y cuál es el izquierdo (4) para ponerlos correctamente, también hay que tener en cuenta que la curvatura del timón debe estar siempre hacia afuera durante el montaje.

Debemos acoplar el tubo del timón derecho en el extremo derecho de la barra pequeña de la estructura en forma de T (3). Una vez esté totalmente encajado y hasta el fondo, es imprescindible que lo fijemos con una arandela y un tornillo (tipo d). Apretamos con la llave Allen H correspondiente.

OJO: Recuerde siempre ajustar y fijar los tornillos y tuercas con fuerza y determinación.

Hacemos lo mismo con timón izquierdo y el resultado debería ser la foto que se muestra a continuación:

foto 3

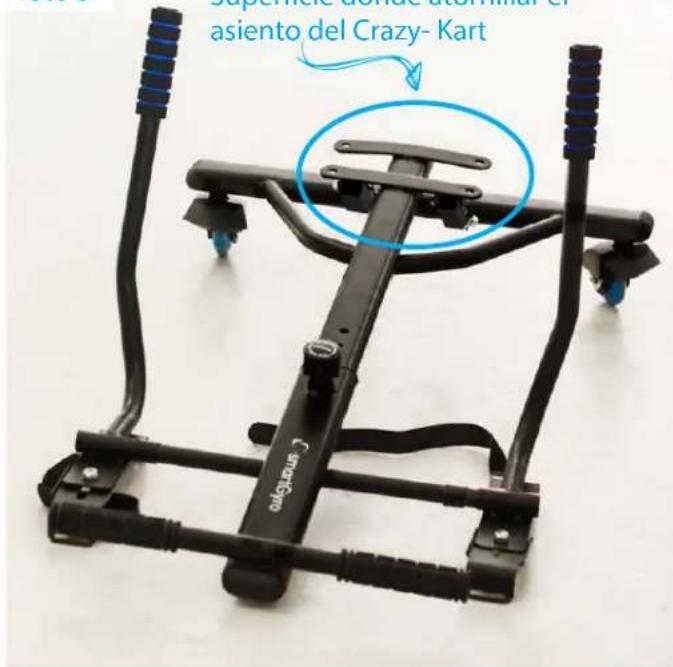

El asiento debe atornillarse sobre la parte plana rectangular de la estructura final una vez se haya montado todo correctamente.

La estructura base ya está montada, sólo falta incorporar la silla asiento y nuestro Crazy- Kart estará listo para darnos los mejores momentos de derrape y diversión.

Paso 6:

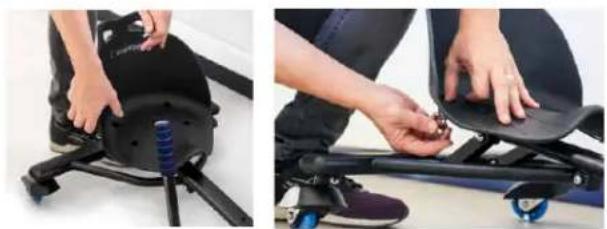

Una vez finalizada la estructura, debemos poner el sillín (6) en la plataforma que se muestra en el dibujo 3, atornillándolo con los 4 tornillos tipo C y llave fija G

Cada tornillo tipo C está formado por:

- tornillo; - arandela; - y tuerca

Es muy importante que cuando vaya a fijar el sillín a la plataforma plana con los cuatro agujeros sea consciente de que el tornillo junto con la arandela deben ponerse por arriba y la tuerca debe ponerse por abajo para apretar y fijar fuertemente el asiento. Si no pone la arandela entre el tornillo y el asiento, con el paso del tiempo, el tornillo puede perforar el asiento y dañar la estructura.

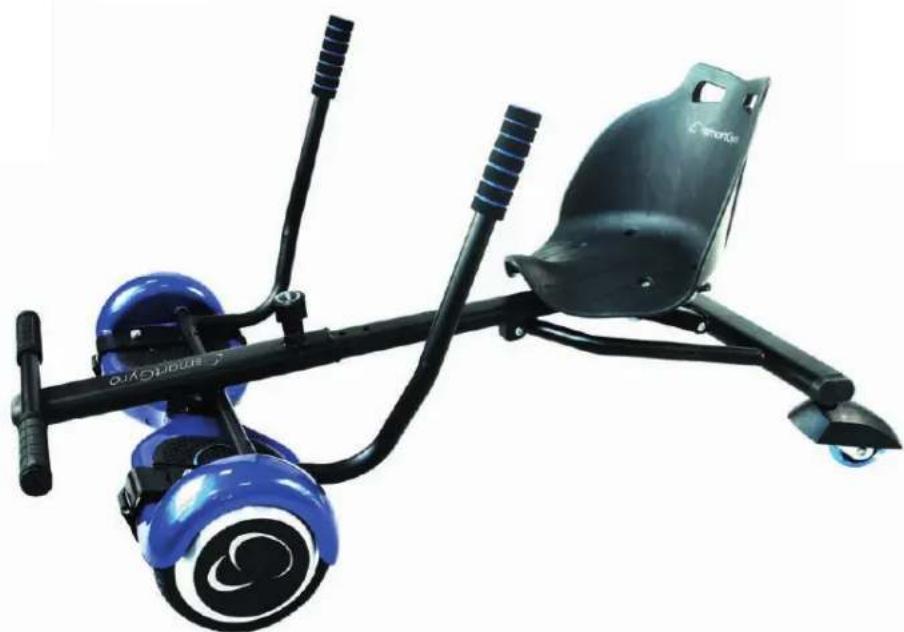

Una vez haya puesto el sillín en la estructura, su Crazy-Kart estará listo para montarlo sobre su smartgyro y disfrutar de los mejores derrapes y de la mayor diversión posible:

El uso del Crazy-KART reduce considerablemente el tiempo de la batería de su hoverboard (aproximadamente entre un 20-30%) por la velocidad que alcanza y su mayor fricción. Es totalmente normal, no significa que la batería su hoverboard esté fallando.

Los productos eléctricos o electrónicos, las baterías, acumuladores y otros accesorios necesariamente han de ser objeto de una recogida selectiva. Cuando haya finalizado la vida útil de su aparato eléctrico o electrónico extraiga las baterías y depositelo, separadamente, en el contenedor correcto para su adecuada gestión. Tenga en cuenta que las baterías no puede depositarlas indiscriminadamente junto con desechos domésticos. Considere su reciclaje siguiendo las pautas del fabricante. Con este gesto, ayudará a reducir los riesgos para su salud y a preservar el medioambiente. Si tiene cualquier duda, consulte con su ayuntamiento o distribuidor para solicitar las precisiones esenciales en materia de reciclaje de su antiguo dispositivo. N° REI- RPA 1201-RD.106/2008.

Observaciones:

• Siempre debe llevar casco y protectores de seguridad para evitar daños personales ante posibles caídas.
• Está concebido para ser utilizado por cualquier persona a partir de 14 años de edad con supervisión adulta.
• SmartGyro no se hace responsable del mal uso que el usuario realice con este producto. Es importante que siga estrictamente las medidas de seguridad del presente manual.

Certificado de conformidad CE

QUATROTEC ELECTRONICA, S.L.

B85036887

P.I. San José de Valderas, C/Yunque, n° 15- Leganés-Madrid-España

Fabricado en China

DECLARA QUE ESTE SOPORTE PARA LA CONDUCCIÓN DE UN PATÍN ELÉCTRICO:

SmartGyro Crazy-KART

Cumple con las disposiciones de la Directiva 2009/48/CE sobre la seguridad de los juguetes y cumple con la norma armonizada: EN71-1: 2005+A14: 2011.

Madrid, 09 de octubre de 2017

Mario Mateos CEO
