Tipo de producto	Lavadora de carga frontal
Marca	Zanussi
Modelo	ZWF 81263 W
Capacidad máxima	8 kg (algodón)
Dimensiones (An × Al × Fo)	600 × 850 × 520 mm (fondo total 576 mm)
Tensión de alimentación	230 V
Potencia total	2200 W
Frecuencia	50 Hz
Fusible requerido	10 A
Velocidad máxima de centrifugado	1200 rpm
Presión de agua	0.5 – 8 bares
Clase de eficiencia energética	A+++
Programas	Algodón, Algodón ECO, Sintéticos, Delicados, Lana/Lás, Edredón, Mix 20°, 30' @ 30°
Opciones	Temperatura, Centrifugado, Rápido, Intensivo, Planchado fácil, Aclarado extra, Descarga y centrifugado, Termina en/em
Seguridad	Bloqueo de seguridad para niños, indicador de puerta bloqueada, protección contra sobrecalentamiento
Nivel de protección IP	IPX4
Suministro de agua	Solo agua fría
Cajón de detergente	Compartimento para detergente en polvo/líquido y suavizante
Inicio diferido	Sí, mediante opción Termina en/em (3-20 horas)
Señales acústicas	Configurables
Lavado de mantenimiento	Programa de algodón a 90 °C sin carga

Preguntas frecuentes - ZWF 81263 W ZANUSSI

¿Cómo instalar correctamente la lavadora Zanussi ZWF 81263 W?

Retire todo el embalaje y los pasadores de transporte. Coloque la lavadora sobre una superficie plana, estable y limpia. Ajuste las patas para nivelarla. Conecte la manguera de entrada de agua a un grifo con rosca de 3/4 pulgadas y la manguera de desagüe a un desagüe adecuado. Asegúrese de que el cable de alimentación esté conectado a una toma con toma de tierra. Consulte el manual para más detalles.

¿Qué significa el código de alarma E10 en la pantalla?

El código E10 indica que la lavadora no carga agua correctamente. Compruebe que el grifo esté abierto, que la presión del agua sea suficiente, que el filtro de la manguera de entrada no esté obstruido y que la manguera no esté doblada o retorcida.

¿Cómo limpiar el filtro de desagüe de la lavadora?

Apague y desenchufe la lavadora. Abra la tapa del filtro (situada en la parte inferior frontal). Coloque un recipiente debajo. Gire el filtro lentamente para vaciar el agua. Retire el filtro y límpielo con agua. Vuelva a colocarlo y cierre la tapa.

¿Qué hacer si la puerta no se abre después del lavado?

Asegúrese de que el programa haya terminado. Si hay agua en el tambor, seleccione la opción de descarga o centrifugado para vaciarlo. También puede realizar un desagüe de emergencia (consulte el manual). La puerta se desbloqueará cuando el indicador de bloqueo se apague.

¿Cómo activar el bloqueo de seguridad para niños?

Toque simultáneamente las teclas de temperatura y centrifugado (o según el modelo, las teclas P y otra) hasta que el indicador de bloqueo se ilumine. Para desactivarlo, repita la operación. Esta opción evita que los niños modifiquen el programa.

¿Qué programa es adecuado para ropa de lana?

Utilice el programa 'Lana/Lás' (Lana/Lavado a mano). La temperatura máxima es de 40 °C y la carga máxima es de 1,5 kg. El tambor gira despacio para proteger las prendas.

¿Cómo usar la opción 'Termina en/em'?

Seleccione el programa deseado. Toque la tecla 'Termina en/em' repetidamente para elegir el número de horas (de 3 a 20) hasta que quiera que finalice el lavado. Luego pulse Inicio/Pausa. La lavadora iniciará el programa para que termine en ese tiempo.

¿Por qué la lavadora no centrifuga o tarda más de lo normal?

Puede deberse a un desequilibrio de la carga. Abra la puerta, distribuya las prendas uniformemente y reinicie el centrifugado. También verifique que no haya obstrucciones en el filtro de desagüe. Seleccione la opción de centrifugado si es necesario.

¿Cómo realizar un lavado de mantenimiento?

Vacíe el tambor. Seleccione el programa de algodón a la temperatura más alta (90 °C). Añada una pequeña cantidad de detergente en polvo. Inicie el programa sin ropa. Esto elimina la suciedad y los residuos del tambor.

¿Cómo descalcificar la lavadora?

Utilice un descalcificador específico para lavadoras siguiendo las instrucciones del producto. Puede ejecutar un programa corto a alta temperatura con el descalcificador en el compartimento de detergente. Repita periódicamente según la dureza del agua de su zona.

MANUAL DE USUARIO ZWF 81263 W ZANUSSI

ES Manual de instrucciones 20

Lavadora

ZANUSSI

INFORMAÇÕES DE SEGURANÇA

C. Indicador de enxaguamento extra:

Pode seleccionar entre o mínimo de 3 horas e o máximo de 20 horas.

Recomendamos que trate previamente estas nódoas antes de colocar a roupa no aparelho.

PREOCUPAÇÕES AMBIENTAIS

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos: Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

SEGURIDAD DE NIÑOS Y PERSONAS VULNERABLES

• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
• No deje que los niños jueguen con el aparato.
• Los niños de 3 años o menos deben mantenerse alejados de este aparato en todo momento mientras funciona.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• Mantenga los detergentes fuera del alcance de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando la puerta se encuentre abierta.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

SEGURIDAD GENERAL

- No cambie las especificaciones de este aparato.

- No supere la carga máxima de 8 kg (consulte el capítulo “Tabla de programas”).

- La presión de trabajo del agua en el punto de entrada situado en la conexión de la toma debe oscilar entre 0,5 bares (0,05 MPa) y 8 bares (0,8 MPa).

• Vigile que ninguna alfombra, estera ni cualquier otra cobertura del suelo obstruya las aberturas de ventilación de la base (si existen).
• El aparato debe conectarse a la toma de agua utilizando los nuevos juegos de tubos suministrados, o cualquier otro juego nuevo suministrado por el servicio técnico autorizado.
• No se deben reutilizar los juegos de tubos antiguos.
• Si el cable de alimentación eléctrica sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos eléctricos.
• Antes de proceder con cualquier operación de mantenimiento, apague el aparato y desconecte el enchufe de la red.
• No utilice pulverizadores de agua a alta presión ni vapor para limpiar el aparato.
• Limpie el aparato con un paño húmedo. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

INSTRUCCIONES DE SEGURIDAD

INSTALACIÓN

• Retire todo el embalaje y los pasadores de transporte.
• Guarde los pasadores de transporte en lugar seguro. Si necesita desplazar el aparato en el futuro, debe recolocarlos para bloquear el tambor y evitar daños internos.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• No instale ni utilice el aparato si la temperatura puede ser inferior a 0°C o si está expuesto a la intemperie.
• El área del suelo donde se instala el aparato debe ser plana, estable, resistente al calor y limpia.
• Compruebe que el aire circula libremente entre el aparato y el suelo.
• Ajuste las patas para disponer del espacio necesario entre el aparato y el suelo.
• No coloque el aparato donde la puerta no se pueda abrir completamente.
• No coloque ningún recipiente bajo el aparato para recoger el agua de posibles fugas.

Póngase en contacto con el servicio técnico autorizado para asegurarse de los accesorios que puede utilizar.

CONEXIÓN ELÉCTRICA

• El aparato debe conectarse a tierra.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• Asegúrese de que las especificaciones eléctricas de la placa coincidan con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• No toque el cable de red ni el enchufe con las manos mojadas.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Este aparato cumple las directivas CEE.

CONEXIÓN DE AGUA

• No provoque daños en los tubos de agua.
• Antes de conectar a nuevas tuberías o tuberías que no se hayan usado durante mucho tiempo, o donde se hayan realizado trabajos o se hayan conectado dispositivos nuevos (contadores de agua, por ejemplo), deje correr el agua hasta que esté limpia.
• Asegúrese de que no haya fugas de agua visibles durante y después del primer uso del aparato.

USO DEL APARATO

ADVERTENCIA! Podrían producirse lesiones, descargas eléctricas, incendios, quemaduras o daños en el aparato.

• Este aparato está diseñado exclusivamente para uso doméstico.
• Siga las instrucciones de seguridad del envase de detergente.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

DESCRIPCIÓN DEL PRODUCTO

DESCRIPCIÓN GENERAL DEL APARATO

• Asegúrese de sacar todos los objetos metálicos de la colada.
• No toque el cristal de la puerta mientras esté en marcha un programa. El cristal puede estar caliente.

ASISTENCIA

• Para reparar el aparato, póngase en contacto con un centro de servicio autorizado.
• Utilice solamente piezas de recambio originales.

ELIMINACIÓN

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red eléctrica y del suministro de agua.
• Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el tambor.
• Deseche el aparato de acuerdo con los requisitos de la normativa local con respecto residuos de aparatos eléctricos y electrónicos (WEEE/RAEE).

1 Encimera
2 Tapa del dosificador de
3 Panel de control
4 Tirador de la puerta
5 Placa de características
6 Patas para la nivelación del aparato

DESCRIPCIÓN DEL PANEL DE CONTROL

1 Tecla de encendido/apagado (On/Off)
2 Placa táctil de selección de programas P
3 Placa táctil de selección de temperatura
4 Placa táctil de selección de centrifugado
5 Placa táctil de selección de opciones

6 Placa táctil de Inicio/Pausa ▷II
7 Placa táctil de tiempo restante (Termina en/em)
8 Pantalla
9 Indicador de puerta bloqueada

PANTALLA

A. Área de tiempo:

• : duración del programa
• : el tiempo que tardará en terminar
• : códigos de alarma
• : mensaje de error
• : el programa se termina.

B. Indicador de bloqueo de niños:
- El indicador se enciende cuando se activa este dispositivo.
C. Indicador de aclarado extra:
- El indicador se enciende cuando se activa esta opción.
D. Placa táctil de temperatura Termina en/em.

TABLA DE PROGRAMAS

ProgramaRango de temperaturas	Carga máximaVelocidad máxima de centrifugado	Descripción del programa(Tipo de carga y nivel de suciedad)
30' @ 30°30 °C	3 kg800 rpm	Ciclo corto para prendas sintéticas y delicadas poco sucias o para refrescar prendas.
Algod.90 °C - Frío	8 kg1200 rpm	Algodón blanco y de color.. Suciedad normal y ligera.
Algod.ECO ^1) 60 °C - 40 °C	8 kg1200 rpm	Algodón blanco y algodón de colores que no destiñen. Suciedad normal. El consumo de energía disminuye y aumenta la duración del programa de lavado.
Sintéticos60 °C - Frío	3 kg1200 rpm	Prendas de tejidos sintéticos o mezclas. Suciedad normal.
Delicados40 °C - Frío	3 kg1200 rpm	Tejidos delicados como acrílicos, viscosa y poliéster. Suciedad normal.
Lana/Lás40 °C - Frío	1,5 kg1200 rpm	Lana lavable a máquina, lana para lavar a mano y tejidos delicados con símbolo «lavado a mano». ^2)
Edred.60 °C - Frío	3 kg800 rpm	Programa especial para una manta sintética, un edredón, una colcha, etc..
Mix 20°20 °C	2 kg1200 rpm	Programa especial para algodón y tejidos sintéticos y mezcla poco sucios. Seleccione este programa para reducir el consumo de energía. Para obtener buenos resultados de lavado, asegúrese de utilizar detergente para bajas temperaturas ^3)

1) Programas estándar para los valores de consumo de la Etiqueta energética. Según la norma 1061/2010, estos programas son, respectivamente, el «Programa de algodón estándar a 60°C» y el «Programa de algodón estándar a 40°C». Son los programas más eficientes en términos de consumo combinado de energía y agua para lavado de prendas de algodón con nivel de suciedad normal.

La temperatura del agua durante la fase de lavado puede ser distinta de la temperatura declara rada para el programa seleccionado.

2) Durante este ciclo, el tambor gira despacio para garantizar la suavidad del lavado.
3) No se enciende ningún indicador de temperatura.

Compatibilidad de opciones de los programas

Programa				>1)
30' @ 30°
Algod. ■ ■	■ ■	■ ■	■ ■	■ ■
Algod. ECO
Sintéticos
Delicados
Lana/Lãs
Edred.
Mix 20°

1) Cuando seleccione esta opción, le recomendamos disminuir la cantidad de ropa. Es posible mantener la carga completa, pero los resultados pueden no ser satisfactorios. Carga recomendada: algodón: 4 kg, sintéticos y delicados: 1,5 kg

VALORES DE CONSUMO

Los datos de esta tabla son aproximados. Diferentes variables pueden afectar a los datos: la cantidad y tipo de colada, el agua y la temperatura ambiente.

Al inicio del programa, la pantalla muestra la duración para la capacidad de carga máxima.

Durante la fase de lavado, la duración del programa se calcula automáticamente y se puede reducir mucho si la carga es inferior a la capacidad de carga máxima (p. ej., algodón 60°C, capacidad de carga máxima 8 kg, la duración del programa supera 2 horas; carga real 1 kg, la duración del programa no alcanza 1 hora).

Cuando el aparato está calculando la duración real del programa, un punto parpadea en la pantalla.

Programas Carga (kg)	Consumo energético (KWh)	Consumo de agua (litros)	Duración aproximada del programa (minutos)	Humedad res-tante (%)1)
Algod. 60°C 8 1,35 70 159 53
Algod. 40°C 8 0,87 69 158 53
Sintéticos 40°C	3 0,60 56 103	35
Delicados 40°C	3 0,55 59	81	35
Lana/Lás 30°C2)	1,5	0,45 62	75	30

Programas de algodón estándar

Programas Carga (kg)	Consumo energético (KWh)	Consumo de agua (litros)	Duración aproximada del programa (minutos)	Humedad restante (%)1)
Algodón estándar60°C	8 0,96 52 244 53
Algodón estándar60°C	4 0,73 40 210 53
Algodón estándar40°C	4 0,62 41 196 53

1) Al finalizar la fase de centrifugado.

2) No disponible para algunos modelos.

Modo apagado (W) Modo encendido (W)
0.48 0.48
La información indicada en la tabla anterior se ofrece en cumplimiento de la normativa 1015/2010 de la Comisión de la UE que implementa la directiva 2009/125/CE.

OPCIONES

TEMPERATURA

Con esta opción puede cambiar la temperatura predeterminada.

Indicador (*) = agua fría.

Se enciende el indicador del ajuste de temperatura.

CENTRIFUGADO

Con esta opción puede cambiar la velocidad de centrifugado predeterminada.

Se enciende el indicador del ajuste de velocidad.

Opciones adicionales de centrifugado:

Sin centrifugado

• Ajuste esta opción para desactivar todas las fases de centrifugado. Solo está disponible la fase de descarga.
• Se enciende el indicador correspondiente.
• Ajuste esta opción para tejidos muy delicados.
• La fase de aclarado utiliza más agua para algunos programas de lavado.

Agua en cuba

- Ajuste esta opción para evitar arrugas en los tejidos.

• Se enciende el indicador correspondiente.
• Queda agua en el tambor cuando termina el programa.
• El tambor gira regularmente para evitar arrugas en las prendas.
• La puerta permanece bloqueada. Debe drenar el agua para desbloquear la puerta.

Para vaciar el agua, consulte "Al final del programa".

RÁPIDO

Con esta opción puede reducir la duración de un programa.

Utilice esta opción para las prendas con suciedad ligera o para airear.

Se enciende el indicador correspondiente.

INTENSIVO

Con esta opción puede lavar prendas muy sucias.

El ciclo de lavado dura más con esta opción.

Se enciende el indicador correspondiente.

PLANCHADO FÁCIL=5

El aparato lava y centrifuga cuidadosamente la colada para evitar la formación de arrugas.

El aparato reduce la velocidad de centrifugado, utiliza más agua y adapta la duración del programa al tipo de colada.

Se enciende el indicador correspondiente.

ACLARADO/ENXAG.

Con esta opción puede realizar solo un último aclarado de un programa de lavado seleccionado.

Si también activa la función de aclarado extra (3) el aparato añade dos aclarados más.

Se enciende el indicador correspondiente.

DESCARGA Y CENTRIFUGADO

Con esta opción puede realizar el ciclo de descarga y centrífugado.

Esta fase de centrifugado es adecuada para el programa de lavado ajustado.

AJUSTES

ACLARADO EXTRA PERMANENTE

Con esta opción puede tener de forma permanente un aclarado extra cuando ajuste un nuevo programa.

- Para activar/desactivar esta opción, toque las teclas y al mismo tiempo hasta que el indicador se ilumine/apague.

BLOQUEO DE SEGURIDAD PARA NIÑOS

Con esta opción puede evitar que los niños jueguen con el panel de control.

- Para activar/desactivar esta opción, toque las teclas y al mismo tiempo hasta que se ilumine/apague el indicador.

Active esta opción después de tocar la tecla ▷. Il las teclas se bloquean (excepto la tecla ⚙).

ANTES DEL PRIMER USO

1. Ponga una pequeña cantidad de detergente en el compartimento para la fase de lavado.

2. Ajuste e inicie un programa para algodón a la temperatura más alta sin colada.

1) Consulte "Ajustes" más adelante para activar esta opción.

Si ajusta también la opción Sin centrifugado (¿) el aparato solamente desagua.

TERMINA EN/EM

Con esta opción puede ajustar el número de horas en las que desea terminar el programa de lavado.

Puede ajustar desde un mínimo de 3 horas hasta un máximo de 20 horas.

La pantalla muestra el número de horas y el indicador que hay sobre la tecla se enciende.

ACLARADO EXTRA

Con esta opción, puede añadir algunos aclarados a un programa de lavado.

Utilice esta opción para personas alérgicas al detergente y en zonas en las que el agua sea blanda.

Se enciende el indicador correspondiente. 1)

Esta opción permanece activa incluso con el aparato apagado.

SEÑALES ACÚSTICAS

Se activan las señales acústicas cuando:

- El programa se termina.

- Se ha producido algún fallo en el aparato.

Para desactivar/activar las señales acústicas, tocar las teclas P y al mismo tiempo durante 4 segundos.

Si se desactivan las señales acústicas, siguen funcionando cuando el aparato presenta una avería.

De esta forma se elimina toda la posible suciedad del tambor y de la cuba.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

CARGA DE LA COLADA

Abra la llave de paso. Conecte el enchufe a la toma de corriente.

1. Tire del tirador para abrir la puerta del aparato.
2. Introduzca las prendas en el tambor, una por una.
3. Sacuda las prendas antes de colocarlas en el aparato.

Asegúrese de no colocar demasiada colada en el tambor. Consulte las cargas máx. indicadas en la "Tabla de programas".

1. Cierre la puerta del aparato.

PRECAU- CIÓN! Asegúrese de que no que- dan prendas engancha- das entre la puerta y el cierre. Podría provo- car fugas de agua y dañar la colada.

USO DEL DETERGENTE Y LOS ADITIVOS

1. Dosifique el deter- gente y el suavizante.
2. Coloque el detergen- te y el suavizante en los compartimentos.
3. Cierre con cuidado el dosificador de detergente.

Compartimento de detergente para la fase de lavado. Si utiliza detergente líquido, introdúzcalo inmediatamente antes de iniciar el programa.

Compartimento para aditivos líquidos (suavizante, almidón).

PRECAUCIÓN! No supere el nivel MAX.

Tapa abatible para detergente lí- quido o en polvo.

DETERGENTE LÍQUIDO O EN POLVO

La posición predeterminada de la solapa es A (detergente en polvo).

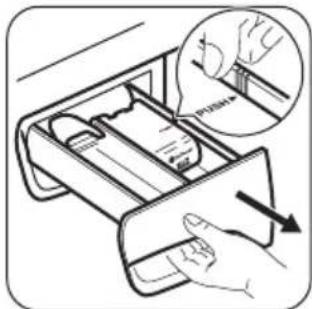

1. Saque el cajón. Empuje el borde del cajón hasta la posición con la flecha (PUSH) para sacar el cajón con facilidad.

1. Ajuste la solapa en la posición B.
2. Vuelva a introducir el cajón en el hueco.

Cuando utilice detergente líquido:

• No use detergentes líquidos gelatinosos o espesos.
• No ponga más de 120 ml de líquido.
• No utilice el inicio diferido.

Cuando la solapa esté en posición B y quiera utili- zar detergente en polvo:

1. Saque el cajón.

2. Ajuste la solapa en la posición A.

3. Vuelva a introducir el cajón en el hueco.

4. Dosifique el detergente y el suavizante.

5. Ponga el detergente y el suavizante en los compartimentos.
6. Cierre con cuidado el cajón del detergente.

PUESTA EN MARCHA DEL APARATO

Mantenga pulsada la tecla On/Off unos segundos para encender o apagar el aparato.

El aparato emite un tono cuando se enciende.

La pantalla muestra la palabra On.

AJUSTE DE UN PROGRAMA

1. Vuelva a tocar la tecla de programa y ajuste el programa:

2. El indicador de la tecla parpadea.

3. En la pantalla se muestra la duración del programa.

4. Si fuera necesario, cambie la temperatura y la velocidad de centrífugado o añada opciones disponibles. Cuando se activa una opción, se enciende el indicador de la opción ajustada.

Si hay algo incorrecto, la pantalla muestra el mensaje Err

INICIO DE UN PROGRAMA SIN LA OPCIÓN TERMINA EN/EM

Pulse la tecla ▷||

• El indicador de la tecla deja de parpadear y permanece iluminado.
• Se inicia el programa, se bloquea la puerta y el indicador permanece iluminado.
• La bomba de desagüe puede funcionar brevemente al inicio del ciclo de lavado.

Después de unos 15 minutos del inicio del programa:

• El aparato ajusta automáticamente la duración del programa de acuerdo con la carga de la colada.
• La pantalla muestra el nuevo valor.

INICIO DE UN PROGRAMA CON LA OPCIÓN TERMINA EN/EM

1. Toque la tecla de nuevo y elija el número de horas dentro de las que quiere terminar el ciclo de lavado.

En la pantalla aparece el número de horas ajustado (por ejemplo y el indicador que hay sobre la tecla se enciende para mostrar que la opción está activada.

1. Toque la tecla : ▷ ||

2. La puerta está bloqueada.

3. El aparato inicia la cuenta atrás.
4. El programa se pone en marcha de forma automática cuando termina la cuenta atrás.

Puede cancelar o cambiar el ajuste de la opción Termina en/em antes de tocar la tecla. Después de tocar la tecla solo se puede cancelar la opción Termina en/em.

Para cancelar la opción Termina en/em:

a. Toque la tecla para poner el aparato en pausa. El indicador de la tecla parpadea.
b. Toque la tecla hasta que el indicador que hay encima de ella se apague. Vuelva a tocar la tecla para iniciar el programa inmediatamente.

INTERRUPCIÓN DE UN PROGRAMA Y CAMBIO DE LAS OPCIONES

Puede cambiar únicamente algunas opciones antes de usarlas.

1. Toque .D||

El indicador de esta tecla parpadea.

1. Cambie las opciones. Si cambia alguna de las opciones, la opción Termina en/em se desactiva (si estaba activada).

2. Toque de nuevo.

El programa continúa.

CANCELACIÓN DE UN PROGRAMA

1. Pulse la tecla unos segundos para cancelar el programa y apagar el aparato.
2. Vuelva a pulsar la misma tecla para encender el aparato. Ahora puede ajustar un nuevo programa de lavado.

Antes de empezar un nuevo programa, el aparato podría drenar el agua. En este caso, asegúrese de que queda detergente en el compartimento, de lo contrario, rellénelo.

APERTURA DE LA PUERTA

Mientras un programa o el están en marcha, la puerta del aparato está bloqueada. Se enciende el indicador :

PRECAUCIÓN! Si la temperatura y el nivel de agua del tambor son demasiado elevados, no se puede abrir la puerta.

Para abrir la puerta durante los primeros minutos del ciclo o cuando está funcionando:

1. Toque la tecla para poner en pausa el aparato.
2. Espere hasta que el indicador se apague.
3. Puede abrir la puerta.
4. Cierre la puerta y toque la tecla de nuevo. El programa (o el) continúan.

AL FINAL DEL PROGRAMA

• El aparato se detiene automáticamente.
• Suena la señal acústica, si está activada.
• Se enciende en la pantalla.
• El indicador de la tecla se apaga.
• El indicador de bloqueo de la puerta se apaga.
• Puede abrir la puerta.
• Retire la colada del aparato. Asegúrese de que el tambor está totalmente vacío.

CONSEJOS

INTRODUCIR COLADA

• Divida la colada en: ropa blanca, ropa de color, ropa sintética, prendas delicadas y prendas de lana.
• Siga las instrucciones de lavado que se encuentran en las etiquetas de las prendas.
• No lave juntas las prendas blancas y de color.

• Algunas prendas de color pueden desteñir en el primer lavado. Se recomienda lavarlas por separado la primera vez.

• Pulse la tecla ① durante unos segundos para apagar el aparato.

• Cierre la llave de paso.
• Deje la puerta y el depósito de detergente entreabiertos para evitar la formación de moho y olores desagradables.

El programa de lavado ha finalizado, pero hay agua en el tambor:

• El tambor gira regularmente para evitar arrugas en la colada.
• El indicador □ parpadea para recordarle que debe drenar el agua.
• Se ilumina el indicador de bloqueo de la puerta
• El indicador de la tecla parpadea. La puerta permanece bloqueada.
• Debe vaciar el agua para abrir la puerta.

Drenaje del agua:

1. Para descargar el agua.

2. Pulse la tecla ▷II. El aparato descarga el agua y centrífuga la velocidad máxima del programa de lavado seleccionado.

3. También puede tocar la tecla para cambiar la velocidad de centrifugado y después tocar la tecla. El aparato desagua y centrifuga. Si ajusta, el aparato solamente desagua.

4. Cuando el programa termina y el indicador de bloqueo de la puerta se apaga, puede abrir la puerta.

5. Pulse la tecla durante unos segundos para apagar el aparato.

El aparato desagua y centrifuga automáticamente después de unas 18 horas (excepto con el programa de lana).

• Abotone las fundas de almohadas y cierre las cremalleras, los ganchos y los broches. Ate las correas.
• Vacíe los bolsillos y despliegue las prendas.
• Dé la vuelta a las prendas de varias capas, de lana y con motivos pintados.
• Retire las manchas difíciles.
• Lave con detergente especial las manchas difíciles.

• Tenga cuidado con las cortinas. Quite los ganchos y coloque las cortinas en una bolsa para lavadora o funda de almohada.

• No lave prendas sin dobladillos o desgarradas. Use una bolsa para lavadora para lavar las prendas pequeñas y delicadas (p. ej., sujetadores con aros, cinturones, medias, etc.).

• Una carga muy pequeña puede provocar problemas de desequilibrio en la fase de centrifugado. Si esto ocurre, ajuste manualmente las prendas en la cuba e inicie de nuevo la fase de centrifugado.

MANCHAS DIFÍCILES

Para algunas manchas, el agua y el detergente no son suficientes.

Se recomienda tratar previamente estas manchas antes de colocar las prendas en el aparato.

Existen quitamanchas especiales. Utilice el quitamanchas especial adecuado al tipo de mancha y tejido.

DETERGENTES Y ADITIVOS

• Utilice solo detergentes y aditivos especialmente fabricados para lavadoras:
  – detergente en polvo para todo tipo de prendas,
  – detergente en polvo para prendas delicadas (40 °C máx.) y lana,
• detergente líquido para todo tipo de tejidos o especial para lana, preferiblemente para programas de lavado a baja temperatura (60 °C máx.).
• No mezcle diferentes tipos de detergentes.
• Para respetar el medio ambiente, no ponga más detergente del necesario.

MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

LIMPIEZA DEL EXTERIOR

Limpie el aparato solo con agua templada y jabón. Seque completamente todas las superficies.

PRECAUCIÓN! No utilice alcohol, disolventes ni otros productos químicos.

DESCALCIF

Si la dureza del agua de su zona es alta o moderada, se recomienda usar un descalcificador de agua para lavadoras.

Examine periódicamente el tambor para evitar la formación de cal y partículas de óxido.

• Siga siempre las instrucciones que se encuentran en el envase de estos productos.
• Use los productos adecuados para el tipo y color del tejido, la temperatura del programa y el grado de suciedad.
• Si el aparato no tiene el dosificador de detergente con dispositivo de compuerta, añada los detergentes líquidos con una bola dosificadora (suministrada por el fabricante del detergente).

CONSEJOS ECOLÓGICOS

• Empiece siempre un programa de lavado con la carga de colada máxima permitida.
• Si fuera necesario, utilice un quitamanchas cuando ajuste un programa a baja temperatura.
• Para utilizar la cantidad correcta de detergente, compruebe la dureza del agua de su sistema doméstico. Consulte "Dureza del agua".

DUREZA DEL AGUA

Si la dureza del agua de su zona es alta o moderada, se recomienda usar un descalcificador de agua para lavadoras. En las zonas en las que la dureza del agua sea baja, no es necesario utilizar un descalcificador.

Póngase en comunicación con las autoridades correspondientes para conocer la dureza del agua de su zona.

Utilice la cantidad correcta de descalcificador. Siga las instrucciones que encontrará en el envase del producto.

Para eliminar partículas de oxidación, utilice productos especiales para máquinas. Hágalo de forma separada del lavado de la colada.

Siga siempre las instrucciones que encontrará en el envase del producto.

LAVADO DE MANTENIMIENTO

Con los programas a baja temperatura, es posible que quede algo de detergente en el tambor. Realice un lavado de mantenimiento periódicamente. Proceda de la siguiente manera:

• Saque todas las prendas del tambor.
• Seleccione el programa de algodón con la temperatura más alta y utilice una pequeña cantidad de detergente.

JUNTA DE ESTANQUEIDAD DE LA PUERTA

Examine periódicamente la junta y extraiga todos los objetos de la pieza interior.

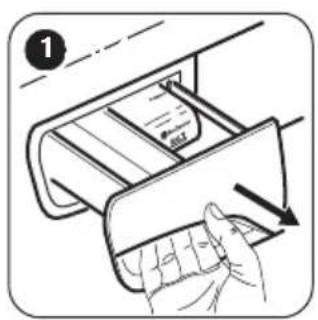

LIMPIEZA DEL DOSIFICADOR DE DETERGENTE

LIMPIEZA DEL TUBO DE ENTRADA Y EL FILTRO DE LA VÁLVULA

MEDIDAS ANTICONGELACIÓN

Si el aparato está instalado en una zona donde la temperatura puede llegar a ser inferior a 0 °C, retire el agua restante del tubo de entrada y la bomba de desagüe.

Proceda del mismo modo cuando desee realizar un desagüe de emergencia.

1. Desenchufe el aparato de la toma de red.

2. Retire la manguera de entrada de agua.

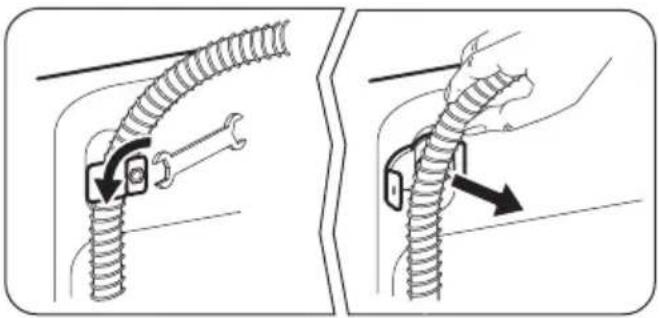

3. Afloje la manguera de desagüe del soporte trasero y desengánchela del fregadero o desagüe.

4. Coloque los extremos del tubo de entrada y desagüe en un recipiente. Deje que salga el agua de los tubos.

1. Cuando ya no salga agua, coloque de nuevo el tubo de entrada y la manguera de desagüe.

ADVERTENCIA! Asegúrese de que la temperatura es superior a 0 °C antes de usar de nuevo el aparato. El fabricante no se hace responsable de los daños derivados de las bajas temperaturas.

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

INTRODUCCIÓN

El aparato no se pone en marcha ni se detiene durante el funcionamiento.

Primero, intente buscar una solución al problema (consulte la tabla). Si el problema continúa, póngase en contacto con el Centro de servicio técnico.

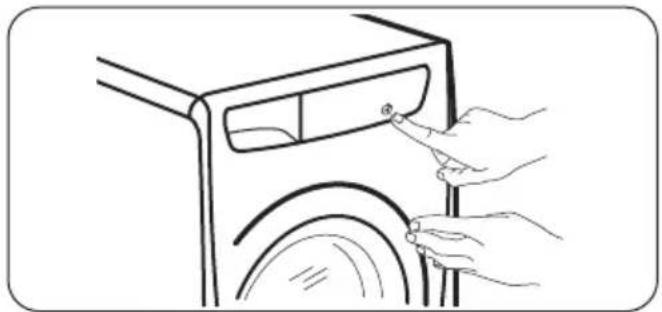

Con algunos problemas, las señales acústicas funcionan y la pantalla muestra un código de alarma:

• E10 - El aparato no carga agua correctamente.
• El aparato no desagua.
• • E40
• a puerta del aparato está abierta o no está bien cerrada. Revise la puerta.

Si el aparato está sobrecargado, saque algunas prendas del tambor y/o mantenga presionada la puerta a la vez que pulsa la tecla ▷II hasta que el indicador deje de parpadear (consulte la imagen siguiente).

• • La corriente eléctrica es inestable. Espere hasta que la corriente eléctrica se estabilice.
• No hay comunicación entre los elementos electrónicos del aparato. Apague y vuelva a encender.

ADVERTENCIA! Apague el aparato antes de realizar las comprobaciones.

POSIBLES FALLOS

Problema Posible	solución
El programa no se pone en marcha.	Asegúrese de que el enchufe esté conectado a la toma de corriente.Asegúrese de que la puerta del aparato esté cerrada.Asegúrese de que no haya ningún fusible dañado en la caja de fusibles.Asegúrese de haber pulsado Inicio/Pausa.Si se ha ajustado el inicio diferido, cancele el ajuste o espere hasta el final de la cuenta atrás.Desactive la función de bloqueo de seguridad para niños si está activada.
El aparato no carga agua correctamente.	Compruebe que el grifo esté abierto.Asegúrese de que la presión del agua no sea demasiado baja. Solicite información a la compañía local de suministro de agua.Compruebe que el grifo no esté obstruido.Este problema puede deberse a que el filtro de la manguera de entrada o el filtro de desagüe de la válvula estén obstruidos. Consulte el apartado “Mantenimiento y limpieza”. Si el problema continúa, póngase en contacto con el Centro de servicio técnico.Asegúrese de que la manguera de entrada no esté doblada ni re-torcida.Compruebe que la manguera de entrada de agua esté conectada correctamente.
El aparato no desagua. • Compruebe que el desagüe no esté obstruido.Asegúrese de que el tubo de desagüe no esté doblado ni retorci-do.Compruebe que la manguera de desagüe está conectada correc-tamente.Ajuste la opción de descarga si selecciona un programa sin la fase de descarga.Ajuste la opción de descarga si selecciona una opción que termina con agua en el tambor.Este problema puede deberse a que el filtro de desagüe esté obs-truido. Póngase en contacto con el Centro de servicio técnico.
La fase de centrifugado no funciona o el ciclo de lava-do dura más de lo normal.	Ajuste manualmente las prendas en la cuba e inicie de nuevo la fa-se de centrifugado. Este problema puede deberse a problemas de equilibrio.Ajuste la opción de centrifugado.Ajuste la opción de descarga si selecciona una opción que termina con agua en el tambor.Este problema puede deberse a que el filtro de desagüe esté obs-truido. Póngase en contacto con el Centro de servicio técnico.
Hay agua en el suelo. • Cerciórese de que los acoplamientos de los tubos de agua están bien apretados y de que no hay pérdidas de agua.Compruebe que la manguera de entrada y el tubo de desagüe no están dañados.Asegúrese de que usa el detergente adecuado y la cantidad correcta.
Problema Posible solución
No se puede abrir la puerta del aparato.	Asegúrese de que el programa de lavado ha terminado.Ajuste la opción de centrífugado o descarga si hay agua en el tambor.Realice el procedimiento de desagüe de emergencia. Consulte "Medidas anticongelación" (en el capítulo "Cuidados y limpieza").
El aparato produce un ruido extraño.	Compruebe que el aparato está correctamente nivelado. Consulte "Instrucciones de instalación".Asegúrese de que se ha quitado el material de embalaje y los pasadores de transporte. Consulte "Instrucciones de instalación".Añada más colada en el tambor. Es posible que la carga sea demasiado pequeña.
El aparato se llena de agua y desagua inmediatamente.	Asegúrese de que el tubo de desagüe se encuentra en la posición correcta. El extremo de la manguera puede estar demasiado bajo. Consulte "Instrucciones de instalación".
El ciclo es más corto que el tiempo mostrado.	El aparato calcula una nueva duración en función de la carga de colada. Consulte el capítulo "Valores de consumo".
El ciclo es más largo que el tiempo mostrado.	Una carga no equilibrada aumenta la duración. Es un comportamiento normal del aparato.
Los resultados del lavado no son satisfactorios.	Aumente la cantidad de detergente o utilice otro diferente.Use productos especiales para eliminar las manchas difíciles antes de lavar las prendas.Asegúrese de ajustar la temperatura correcta.Reduzca la carga.
No es posible seleccionar opciones.	Asegúrese de pulsar solo las teclas táctiles apropiadas.

Una vez finalizada la revisión, encienda el aparato.

El programa continuará a partir del punto en que se haya interrumpido.

Si el problema se vuelve a producir, póngase en contacto con el Centro de servicio técnico.

Si la pantalla muestra otros códigos de alarma.

Apague y encienda el aparato. Si el problema continúa, póngase en contacto con el Centro de servicio técnico.

ASISTENCIA

Le recomendamos que utilice recambios originales.

Cuando se ponga en contacto con el Centro de servicio técnico, asegúrese de que tiene a mano estos datos. La información se puede encontrar en la placa de características: modelo, PNC y Número de serie. (Mod., Prod. No., Ser. No.)

DATOS TÉCNICOS

Medidas Ancho / Alto / Fondo / Fondo total		600 mm/ 850 mm/ 520 mm/ 576 mm
Conexión eléctrica Voltaje	Potencia totalFusibleFrecuencia	230 V2200 W10 A50 Hz
El nivel de protección contra la entrada de partículas sólidas y humedad está garantizado por la tapa protectora, excepto si el equipo de baja tensión no tiene protección contra la humedad		IPX4
Presión del suministro de agua	MínimaMáxima	0,5 bares (0,05 MPa)8 bares (0,8 MPa)
Suministro de agua 1) Agua fría
Carga máxima Algodón 8 kg
Clase de eficiencia energética A+++
Velocidad de centrífuga-do	Máxima 1200 rpm

1) Conecte la manguera de entrada de agua a un grifo con rosca de 3/4 pulgadas.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo ...Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados

con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

WWW.ZANUSSI.COM/SHOP
