R22i Dante - Convertidor audio/video Audibax - Manual de uso y guía de instrucciones gratis

Tipo de producto	Convertidor de audio analógico a Dante
Marca	Audibax
Modelo	R22i Dante
Alimentación	PoE Clase I (802.3af)
Conectores de entrada	2 x XLR balanceado
Conector de red	1 x RJ45 (Dante)
Nivel máximo de entrada	+18 dBu
Rango dinámico	110 dB
THD+N	0.007% a 1 kHz (a +4 dBu)
Relación señal/ruido	>110 dB
Respuesta en frecuencia	20 Hz - 20 kHz (±0.2 dB)
Tasa de muestreo	44.1, 48, 96 kHz (seleccionable)
Bits de datos	24 bits
Latencia	<1 ms
Compatibilidad	AES67, Dante
Indicadores LED	Alimentación, señal de entrada, señal de salida
Instalación	Solo para interiores
Limpieza	Con paño seco; mantener ventilación despejada
Seguridad	No abrir; reparaciones solo por personal cualificado
Reciclaje	Reciclar embalaje; desechar el dispositivo según normativa WEEE

Preguntas frecuentes - R22i Dante Audibax

¿Qué es el Audibax R22i Dante?

El Audibax R22i Dante es un convertidor de audio analógico a Dante que permite integrar señales de audio analógicas en una red Dante. Cuenta con dos entradas XLR balanceadas y proporciona una latencia ultrabaja y una alta fidelidad de audio.

¿Cómo se alimenta el R22i Dante?

Se alimenta mediante Power over Ethernet (PoE) Clase I según el estándar 802.3af. Debe conectarse a un switch PoE o a un inyector PoE de al menos 20W.

¿Qué conectores tiene el R22i Dante?

Dispone de dos conectores XLR balanceados para entrada analógica y un conector RJ45 para la conexión a la red Dante.

¿Es compatible con AES67?

Sí, el R22i Dante es compatible con el estándar AES67, lo que permite la interoperabilidad con otros dispositivos de audio sobre IP.

¿Cuál es la latencia del R22i Dante?

La latencia es inferior a 1 ms, lo que garantiza una transmisión de audio en tiempo real sin retrasos perceptibles.

¿Cómo se configura la red Dante?

La configuración se realiza mediante el software Audinate Dante Controller, disponible gratuitamente para Windows y macOS. El dispositivo se detecta automáticamente en la red y permite asignar suscripciones y ajustar parámetros.

¿Se puede usar el R22i Dante en exteriores?

No, el dispositivo está diseñado exclusivamente para uso en interiores. No debe exponerse a la humedad, líquidos o temperaturas extremas.

¿Cómo se limpia el equipo?

Se debe limpiar con un paño seco. Mantenga las ranuras de ventilación despejadas para evitar el sobrecalentamiento.

¿Qué hacer si el equipo no funciona correctamente?

Apague el dispositivo inmediatamente y desenchúfelo de la corriente. No intente repararlo usted mismo; contacte con personal autorizado y cualificado para realizar cualquier reparación.

¿Cómo se desecha el producto?

El embalaje se puede reciclar según las normativas locales. El dispositivo debe desecharse de acuerdo con la Directiva WEEE de la Unión Europea, entregándolo a un punto de reciclaje autorizado. No lo tire con la basura doméstica.

MANUAL DE USUARIO R22i Dante Audibax

INSTRUCCIONES DE SEGURIDAD......7

INFORMACIÓN IMPORTANTE......7

CONTENIDO DEL PAQUETE......8

ESPECÍFICACIONES......8

DESCRIPCIÓN DEL PRODUCTO......8

CARACTERÍSTICAS......8

INSTRUCCIONES DE OPERACIÓN DEL SOFTWARE....9

RECICLAJE....10

WELCOME TO AUDIBAX

DISPOSAL

Packaging:

Muchas gracias por elegir Audibax. Esperamos que disfrute de su nuevo producto. Ha sido desarrollado y diseñado cuidando hasta el más mínimo detalle, con un control de calidad con estándares europeos supervisado por nuestro gran equipo de técnicos profesionales, que trabajan día a día para ofrecer a nuestros clientes la mejor calidad.

Nos aseguramos de que cada producto Audibax esté diseñado para durar mucho tiempo. Todas nuestras referencias están fabricadas con materiales de larga duración y nuestros especialistas se dedican a realizar constantemente controles de calidad para garantizar el mejor resultado.

Lea atentamente este manual para utilizar su producto Audibax de la mejor manera. No dudes en visitar nuestra web para más información: www.audibax.com

INSTRUCCIONES DE SEGURIDAD

INFORMACIÓN GENERAL

• Es importante leer y seguir las instrucciones cuidadosamente.
• Guarde toda la información y las instrucciones en un lugar seguro.
• Siga siempre las instrucciones proporcionadas.
• Tome nota de todas las advertencias de seguridad y nunca las quite del equipo.
• Utilice el equipo únicamente según lo previsto y para el fin previsto.
• Asegúrese de que los soportes y/o soportes utilizados sean lo suficientemente estables y compatibles para instalaciones fijas. Los soportes de pared deben asegurarse correctamente, y el equipo debe instalarse de forma segura para evitar caídas.
• Al instalar el equipo, asegúrese de observar las normas de seguridad pertinentes de su país.
• No instale ni utilice el equipo cerca de fuentes de calor, como radiadores, rejillas de calor u hornos, y asegúrese de que siempre se enfríe lo suficiente y no se sobrecaliente.
• No coloque fuentes de ignición, como velas encendidas, sobre el equipo.
• Mantenga las ranuras de ventilación despejadas.
• Equipos diseñados solo para uso en interiores y no debe usarse cerca de agua, materiales infamables, líquidos o gases. Se debe usar para exteriores de acuerdo con las instrucciones del fabricante.
• Asegúrese de que no entren gotas o salpicaduras de agua en el equipo y no coloque recipientes llenos de líquidos sobre el equipo.
• Evite que caigan objetos dentro del equipo.
• Utilice el equipo únicamente con los accesorios recomendados por el fabricante.
• No intente abrir o modificar el equipo.
• Verifique todos los cables después de conectar el equipo para evitar accidentes o daños debido a riesgos de tropiezos.
• Durante el transporte, tome medidas para evitar que el equipo se caiga y cause daños o lesiones.
• Si el equipo no funciona correctamente, se han metido líquidos u objetos en su interior o está dañado, apáguelo inmediatamente y desenchúfelo de la toma de corriente (si corresponde). Solo personal autorizado y cualificado debe reparar el equipo.
• Limpie el equipo con un paño seco.
• Cumpla con todas las leyes de eliminación aplicables y separe el plástico y el papel/cartón durante la eliminación del embalaje.
• Mantenga las bolsas de plástico fuera del alcance de los niños

PARA DISPOSITIVOS DISEÑADOS PARA SER CONECTADOS A LA FUENTE DE ALIMENTACIÓN PRINCIPAL:

• ATENCIÓN: Si su equipo tiene un cable de alimentación con un enchufe con conexión a tierra, debe conectarse a un tomacorriente de pared con conexión a tierra. Nunca retire el enchufe de conexión a tierra del cable de alimentación.
• Si su equipo ha estado expuesto a cambios extremos de temperatura, permita que alcance la temperatura ambiente antes de encenderlo. De lo contrario, la humedad y la condensación pueden dañar el equipo.
• Antes de enchufar el equipo, asegúrese de que el voltaje y la frecuencia del tomacorrien te coincidan con las especificaciones del equipo. Si el equipo dispone de selector de tensión, sólo conéctelo a la toma de corriente si los valores coinciden. Si el cable de alimentación o el adaptador no se ajustan a su toma de corriente, comuníquese con un electricista.
• No pise el cable de alimentación. Asegúrese de que no esté pellizcado en la toma de corriente, el adaptador o la conexión del equipo.
• Mantenga el cable de alimentación o el adaptador al alcance de la mano y desconecte el equipo de la fuente de alimentación cuando no esté en uso o cuando lo esté limpiando.

Desenchufe siempre el cable o el adaptador tirando del enchufe o del adaptador, no del cable. Nunca toque el cable o el adaptador con las manos mojadas.

• Evite encender y apagar el equipo con frecuencia, ya que esto puede reducir su vida útil.
• IMPORTANTE: Solo reemplace los fusibles con aquellos del mismo tipo y clasificación. Si un fusible se quema repetidamente, comuníquese con un centro de servicio autorizado.
• Para desconectar completamente el equipo de la red eléctrica, desenchufe el cable de alimentación o el adaptador de la toma de corriente.
• Si su dispositivo tiene un conector de alimentación Volex, el conector Volex correspondiente debe desbloquarse antes de poder retirarlo. Tenga cuidado al tender los cables, ya que el equipo puede deslizarse o caerse si se tira del cable de alimentación.
• Desenchufe el cable de alimentación o el adaptador antes de un período prolongado de desuso o en caso de riesgo de caída de rayos.
• Instale el equipo únicamente cuando esté desconectado de la fuente de alimentación.
• Para evitar daños y sobrecalentamiento, el personal calificado debe limpiar y reparar el equipo con regularidad según las condiciones ambientales, como polvo, nicotina y niebla.

Si el producto contiene los siguientes símbolos, lea atentamente:

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no retire la tapa (o la parte trasera). No hay partes reparables por el usuario adentro. El mantenimiento y las reparaciones deben ser realizados exclusivamente por personal de servicio cualificado.

El triángulo de advertencia con el símbolo de un rayo indica un voltaje no aislado peligroso dentro de la unidad, que puede causar una descarga eléctrica.

El triángulo de advertencia con signo de exclamación indica instrucciones importantes de operación y mantenimiento.

INFORMACIÓN IMPORTANTE

¡ADVERTENCIA! ¡VOLUMENES ALTOS EN PRODUCTOS DE AUDIO!

Este equipo está diseñado para fines profesionales y su uso comercial debe cumplir con las normas y regulaciones nacionales aplicables para la prevención de accidentes. Como fabricante de este producto, Audibax tiene la responsabilidad de informarle sobre los posibles riesgos para la salud asociados con su uso. Uno de estos riesgos es el daño auditivo causado por la exposición prolongada a altos niveles de volumen. Cuando este producto está en uso, puede generar niveles de presión sonora elevados que pueden causar daño auditivo irreversible a los artistas, empleados y miembros del público. Para prevenir esto, es importante evitar exponerse a uno mismo o a otros a volúmenes que superen los 90 dB durante un período prolongado de tiempo.

CONTENIDO DEL PAQUETE

1x R22i Dante / R22o Dante

1 x Manual de usuario

ESPECIFICACIONES

Modelo	R22i Dante	R22o Dante
Nivel máximo de salida	18dbu	18dbu
Gamo dinámica	110dB	110dB
THD+N	0.007% at 1kHz+4dBu	0.001% at 1kHz 4dBu
Relación señal-ruído	>110dB	116dB
Respuesta or Frecuencia	20Hz to 20kHz(-/-0.2dB)	20Hz to 20kHz(-/-0.1dB)
Conector	RJ45 & 2XI R-F	RJ45 & 2XI R-M
Tasa de muestreo	1/1,1kHz/8kHz/96kHz	1/1,1kHz/8kHz/96kHz
Bits de datos	24bit	24bit
Retaroo de señal	<1ms	<1ms
Fuente de alimentación	Clase I 802.3af PoL	Clase I 802.3af PoL

DESCRIPCIÓN DEL PRODUCTO

Cada adaptador Dante I/O es un dispositivo Dante completo de alto rendimiento, caracterizado por la automatización y la facilidad de uso. Son compatibles con todas las interfaces Dante y pueden proporcionar todas las funciones que espera de las redes de audio Dante. Además, esta serie puede proporcionar restauración de calidad de audio de alta fidelidad, latencia ultrabaja y sincronización precisa de la frecuencia de muestreo en toda la red.

CARACTERÍSTICAS

R22i Dante

• Entrada analogica
• salida de Dante
• Cumple con AES67
• Tasa de muestreo: 44,1k 48k 96k opcional
• Nivel máximo de entrada: +18dBu
• Rango dinámico: 110dBu

R22o Dante

• Entrada de Dante
• Salida analógica
• Cumple con AES67
• Tasa de muestreo: 44,1k 48k 96k opcional
• Nivel máximo de entrada: +18dBu
• Rango dinámico: 116dBu

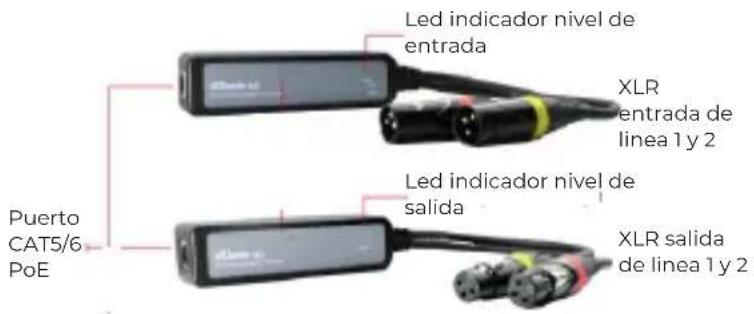

DIAGRAMA FUNCIONAL

(1) Alimentación: Led indicador de alimentación
(2) Led indicador señal de entrada: Indica presencia de señal de audio en las tomas XLR1y2
(3) Led indicador señal de salida: Indica presencia de señal de audio en las tomas XLR1y2
(4) RJ45: puerto de conexión y alimentación de la unidad
(5) Salida Analógica: Interface XLR Balanceado de 2 canales 1 y 2
(6) Entrada Analógica: Interface XLR balanceada de 2 canales, 1 y 2

INSTRUCCIONES DE OPERACIÓN DEL SOFTWARE

(1) Conecte la unidad a un inyector PoE o a un switch con puertos PoE (Clase 1802.3af) a fin de dotar a la unidad de una red Network estable y alimentada, si no posee un switch o router PoE, puede integrar un alimentador PoE de no menos de 20W.

Nota:para operar la unidad ha de estar dentro de una red Network

(2) Red de audio Dante: La configuración, ajuste y actualización de la Red Dante, se realiza mediante. el software oficial de Audinate Dante controller.

El software de control Audinate Dante Controller, es una plataforma de registro gratuito, donde podrá adquirir el software de control sin coste alguno, las plataformas disponibles, actuales son Windows y macOS:

RECICLAJE

Embalaje:

1. El embalaje puede ser reciclado utilizando métodos de eliminación estándar y reintroducido en el ciclo de materiales reutilizables.

2. Por favor, sigue las leyes y regulaciones relativas a la eliminación y el reciclaje del embalaje en tu país.

Dispositivo:

1. Este dispositivo está sujeto a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) de la Unión Europea. Los aparatos electrónicos usados no deben ser eliminados con los residuos domésticos. Los dispositivos usados deben ser eliminados a través de una empresa de eliminación aprobada o una instalación de eliminación municipal. Por favor, cumple con las regulaciones aplicables en tu país.

2. Por favor, sigue todas las leyes y regulaciones de eliminación en tu país.

3. Como cliente, puedes obtener información sobre opciones de eliminación respetuosas con el medio ambiente del vendedor del producto o las autoridades regionales apropiadas.
