Tipo de producto	Adaptador CPL con funciones de repetidor inalámbrico, router, puente y cliente
Marca	Connection N&C
Modelo	WRP300
Dimensiones aproximadas	7 x 5 x 3 cm
Peso aproximado	100 g
Alimentación	A través de la red eléctrica (enchufe directo)
Modos de funcionamiento	Bridge (AP), Router, Repetidor inalámbrico universal/WDS, Cliente
Interfaz de red	1 puerto Ethernet 10/100 Mbps
Estándares inalámbricos	IEEE 802.11 b/g/n (estimado)
Frecuencia	2.4 GHz
Velocidad máxima inalámbrica	300 Mbps (teórico)
Seguridad inalámbrica	WEP, WPA, WPA2 (según configuración)
Configuración	A través de navegador web (IP 192.168.100.253)
Interruptor de modo	Selector físico (AP, Repeater, Client)
Contenido del paquete	1 x WRP300, 1 x cable Ethernet, 1 x manual de uso, 1 x tarjeta de garantía
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar líquidos ni aerosoles.
Seguridad	No exponer a la humedad. Desconectar de la corriente antes de limpiar. No abrir el dispositivo.
Piezas de repuesto y reparabilidad	No se dispone de piezas de repuesto. Contactar con el servicio técnico en caso de avería.
Información general	Dispositivo multifunción para ampliar la cobertura de red mediante la línea eléctrica o conexión inalámbrica.

Preguntas frecuentes - WRP300 Connection N&C

¿Cómo configurar el WRP300 en modo repetidor?

Ajuste el interruptor lateral a la posición Repeater. Conéctelo a la corriente. Acceda a la página de configuración vía navegador en 192.168.100.253 (usuario y contraseña: admin). Ejecute el Asistente de configuración, seleccione Wireless Universal Repeater Mode, busque la red a repetir y configure la seguridad.

¿Cuál es la dirección IP por defecto del WRP300?

La dirección IP predeterminada es 192.168.100.253. Se utiliza para acceder a la interfaz web de configuración.

¿Cómo reinicio el WRP300 a los valores de fábrica?

Mantenga presionado el botón de Reset (ubicado en el dispositivo) durante al menos 10 segundos con el equipo encendido. Se restaurarán los valores por defecto.

¿Qué modos de funcionamiento tiene el WRP300?

Tiene cuatro modos: Bridge (AP), Router, Repetidor inalámbrico universal/WDS y Cliente. Se seleccionan mediante el interruptor físico lateral y la configuración web.

¿Cómo conectar un ordenador al WRP300 en modo Bridge?

En modo Bridge, puede conectar el PC mediante cable Ethernet o de forma inalámbrica. La IP del PC debe configurarse en el rango 192.168.100.x (x de 2 a 253) con máscara 255.255.255.0.

¿Qué hacer si olvido la contraseña de administrador?

Realice un reinicio de fábrica (mantenga presionado Reset 10 segundos). La contraseña volverá a ser admin.

¿Puedo usar el WRP300 como router principal?

Sí, seleccione el modo Router en la configuración web. Conecte el módem al puerto Ethernet y configure el tipo de conexión (DHCP, IP estática o PPPoE) mediante el asistente.

¿Cómo configuro el WDS en el WRP300?

En modo Repeater, seleccione WDS en el asistente. Asegúrese de que el canal no esté en Automático. Introduzca la dirección MAC de la estación base y configure la misma seguridad.

¿El WRP300 es compatible con cualquier proveedor de Internet?

Sí, es compatible con la mayoría de proveedores. En modo Router, puede configurarse para DHCP, IP estática o PPPoE, adaptándose a distintos tipos de conexión.

¿Cómo mejorar la señal inalámbrica con el WRP300?

Coloque el WRP300 en un lugar centrado y elevado, lejos de obstáculos metálicos y otros dispositivos electrónicos. Utilice el modo Repetidor para ampliar la cobertura existente.

MANUAL DE USUARIO WRP300 Connection N&C

Contenido del paquete:

Por favor, compruebe si su caja incluye los siguientes elementos:

• 1 x Repetidor WRP300.
• 1 x Cable Ethernet.
• 1 x Manual de uso.
• 1 x Tarjeta de garantía.

En el modo Bridge, el WRP300 funciona como un router inalámbrico para lograr la conexión inalámbrica de la LAN cableada.

1.2 Modo Router

En el modo Router, el WRP300 hace de puerta de enlace a todos los dispositivos que se conecten a él.

1.3 Repetidor inalámbrico universal / WDS Mode

Como repetidor inalámbrico universal / WDS, el WRP300 amplía la cobertura de la señal inalámbrica del punto de acceso existente. Los ordenadores pueden conectarse a WRP300 ya sea en una forma cableada o inalámbrica.

1.4 Modo Cliente

En el modo de cliente, el WRP300 ofrece acceso a directo al Punto de acceso al que se quiera conectar.

2. Configuración del ordenador

Hemos utilizado Windows XP en este manual como ejemplo. Haga lo siguiente para configurar manualmente el adaptador de red:

Haga clic con el botón derecho en el icono de "Mis sitios de red" y seleccione "Propiedades" para abrir la ventana "Conexiones de red".

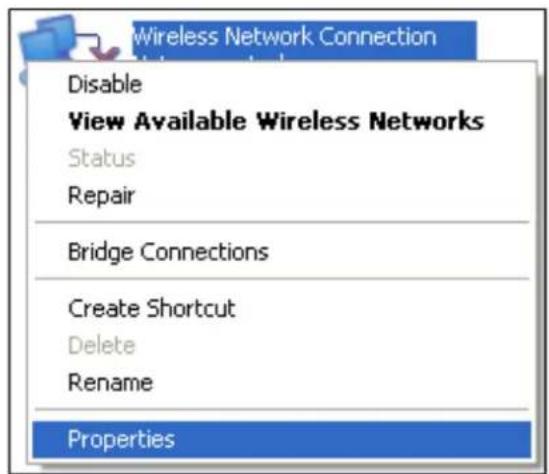

Haga clic con el botón derecho sobre el icono de una tarjeta de red o adaptador de red inalámbrica y seleccione "Propiedades".

(Nota: En el modo "cliente", los equipos únicamente pueden conectarse al WRP300 vía cable Ethernet).

Cuando el WRP300 se configure para el modo "Router", seleccione Obtener una dirección IP automáticamente.

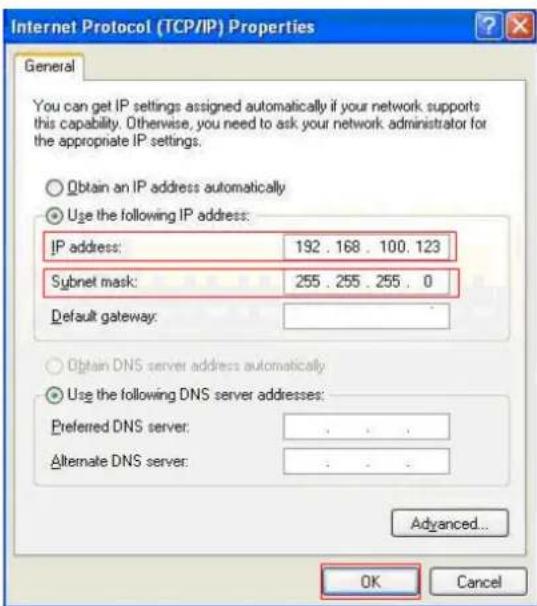

Para los demás modos, habrá que configurar una dirección IP del rango 192.168.100.x. (X es un número entero en el rango de 2 a 253), con máscara de subred 255.255.255.0. Configurare la dirección IP de la puerta de enlace y los servidores DNS que tenga en su red.

(Estos parámetros puede dejarlos en blanco si no sabe la información sobre la puerta de enlace y los servidores DNS).

Haga clic en Aceptar.

Cuando termine de configurar WRP300, su puerta de enlace puede establecer una dirección de manera automática para el protocolo de Internet del adaptador de red del PC. Configure en este "Obtener una dirección IP automáticamente" como muestra en la figura anterior.

3. Configuración de la conexión inalámbrica

Para conectar el adaptador de red inalámbrica de su PC a WRP300:

Haga clic en el icono que aparece en la esquina inferior derecha del

escritorio

(Nota: Asegúrese de que su PC tiene instalado un adaptador de red inalámbrica).

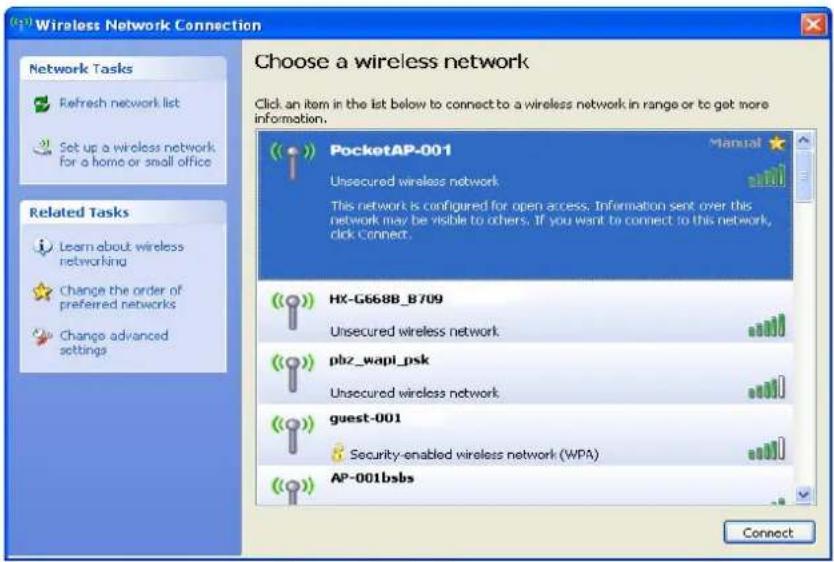

En la página Conexión de red inalámbrica, haga doble clic en la red inalámbrica deseada.

El ordenador se conecta correctamente a la red inalámbrica cuando se conecte se mostrará en la esquina superior derecha.

Nota:

El SSID por defecto del WRP300 es PocketAP-001.

4. Menú de configuración (a través de navegador web).

Cuando el repetidor inalámbrico está conectado a su ordenador, puede acceder y configurar el repetidor mediante el navegador.

Ejecute el Explorador de Internet (IE), introduzca http://192.168.100.253/ (esta es la dirección IP predeterminada del repetidor inalámbrico) en la barra de direcciones y pulse "Intro".

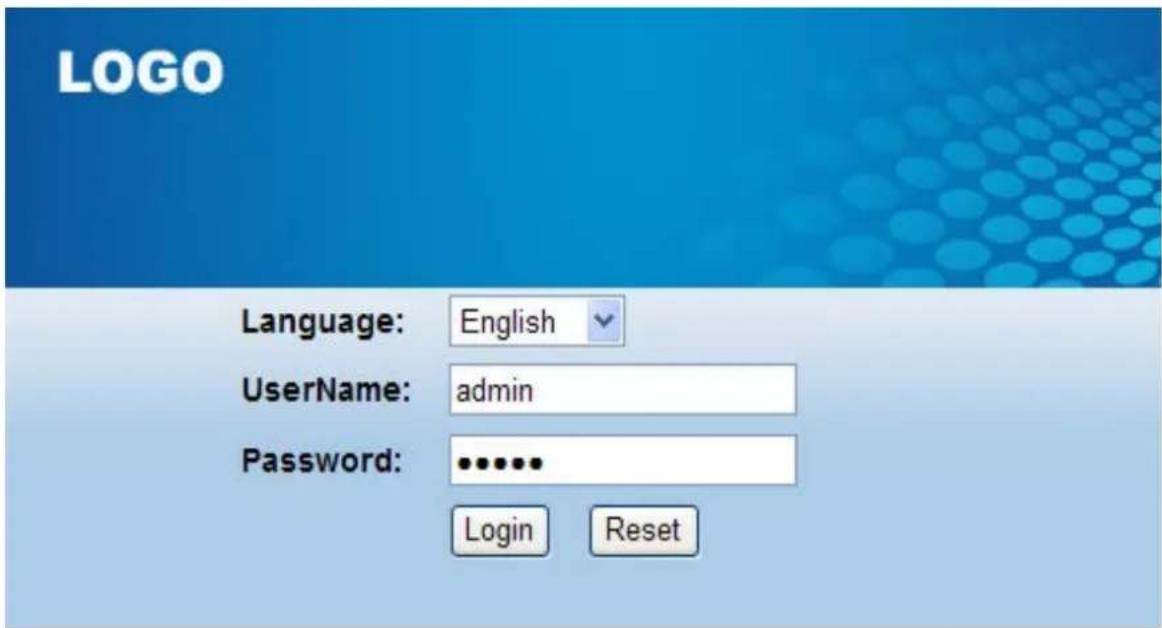

En la ventana que se muestra, como se muestra en la siguiente figura, establezca el idioma en inglés e introduzca el nombre de usuario y contraseña, y haga clic en "Login".

(El nombre de usuario y contraseña por defecto son admin y admin respectivamente).

Después de entrar a la configuración vía navegador web, como puede se ve la imagen, habrá que modificar la configuración del repetidor.

Para que los ajustes modificados tengan efecto, es necesario reiniciar el repetidor en alguna ocasión.

5. Configuración del WRP300.

5.1 Configuración en modo "Bridge".

Modo	Modo de configuración	Dirección IP	Mascara de red	DHCP	Forma de conectarlo al PC
AP	Bridge (por defecto)	192.168.100.253	255.255.255.0	Desabilitado	Cable Ethernet /Wireless
	Router			Habilitado	Solo Wireless
Repeater	Wireless Universal Repeater (por defecto)	192.168.100.253	255.255.255.0	Desabilitado	Cable Ethernet /Wireless
	WDS
Client	Cliente (por defecto)	192.168.100.253	255.255.255.0	Desabilitado	Solo cable Ethernet

1. Ajuste el interruptor en el modo en el que lo quiera configurar (AP, Repeater, Client) en la parte lateral. Inicie sesión en la página de configuración después de que el sistema se inicie.

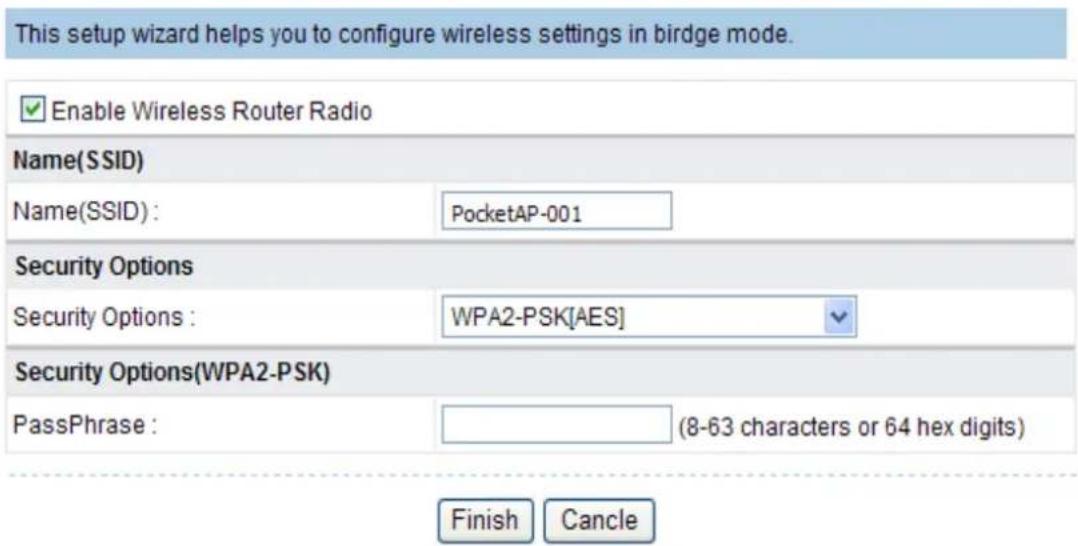

1. Haga clic en Asistente de configuración en la barra de navegación en el panel izquierdo de la página. Establezca nombre de SSID y la clave de encriptación que desea configurar para este dispositivo. Haga clic en Finalizar para completar la configuración.

Setup Wizard

5.2 Configuración en modo "Router".

1. Ajuste el interruptor del lateral del WRP300 al modo AP y enciéndalo. Inicie el navegador para entrar en la página de configuración.
2. Haga clic en ajustes y seleccione el modo "Router". (El modo predeterminado es el modo Bridge.)
3. Conecte su PC a WRP300 utilizando un adaptador de red inalámbrica a continuación el dispositivo se reiniciará. Inicie de nuevo sesión para la página de configuración. Seleccione Asistente de configuración en la barra de navegación en el panel izquierdo de la página. Seleccione "Sí" y haga clic en Siguiente. El WRP300 detectará automáticamente el tipo de banda ancha.
4. El WRP300 puede detectar tres tipos de banda ancha: DHCP, IP estática y PPPoE. Realizar las configuraciones según el tipo de banda ancha que está utilizando.

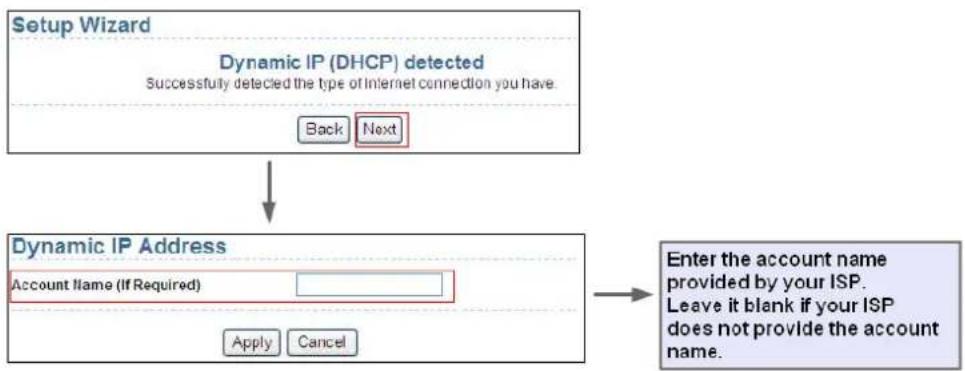

Parámetro de configuración de DHCP

Parámetro para la configuración de la IP estática

Parámetro para la configuración por PPPoE

1. Haga clic en Siguiente. Cambie al SSID y la contraseña que usted desea configurar y haga clic en "Finalizar" para completar la configuración.

5.3 Configuración del modo Repetidor

Ajuste el interruptor del "WRP300" en modo "Repeater", a continuación enciéndalo. Inicie sesión a través del navegador web y entre en la página configuración.

Haga clic en Asistente de configuración en la barra de navegación en el panel izquierdo de la página. Seleccione "Wireless Universal Repeater Mode" y haga clic en Siguiente.

Setup Wizard

Haga clic en "Site Survey" para buscar la red inalámbrica a la que desea conectarse. Seleccione la red deseada. Haga clic en Siguiente.

Setup Wizard

Configure el repetidor con la con el mismo tipo de seguridad que tenga su red. (En la imagen se ve que en este ejemplo no hay ningún tipo de seguridad). Haga clic en Siguiente.

Setup Wizard

WRP300 proporciona la función de roaming inalámbrico si selecciona "Synchronize Wireless Universal Repeater's And Uplink AP's SSID And Security Options". De lo contrario, configure manualmente el SSID y las opciones de seguridad para el repetidor. Haga clic en Finalizar para completar el asistente de instalación.

Setup Wizard

5.4 Modo de configuración WDS

5.4.1 Configuración del repetidor en el modo WDS

Ponga el interruptor lateral en modo “Repeater” y a continuación enciéndalo. Inicie sesión en la página de configuración después de que el sistema se inicie. Haga clic en Asistente de configuración en la barra de navegación en el panel izquierdo de la página. Seleccione el modo WDS y haga clic en Siguiente.

(Nota: La función WDS no se puede utilizar si el canal está ajustado en Automático) Ajuste manualmente todos los dispositivos WDS en el mismo canal.

Setup Wizard

Configure la dirección IP del puerto LAN en el repetidor e introduzca la dirección MAC de la estación la cual queramos repetir. Haga clic en Siguiente.

Setup Wizard

Configure el SSID, el canal y el tipo de encriptación para el repetidor. (El canal no se puede establecer en Auto).

Se recomienda configurar el repetidor con la opción de seguridad igual a su estación base. Establezca la contraseña de encriptación y haga clic en "Finalizar" para completar la configuración.

Setup Wizard

5.4.2 Configuración de la estación central en el modo WDS

Configure WRP300 al modo Router.

Seleccione Wireless Settings / Función WDS, marque la opción “Enable WDS Function”, e introduzca la dirección MAC del repetidor.

(Nota: A una estación pueden conectarse a un máximo de 4 repetidores).

WDS Function

Enable WDS Function

□ Disable Wireless Clients Association

5.4 Configuración en modo "Cliente".

Haga clic en el Asistente de configuración en la barra de navegación del panel izquierdo de la página. Haga clic en "Site Survey" para buscar la red inalámbrica a la que desea conectarse.

Seleccione el tipo de encriptación de la red escogida. Haga clic en "Finalizar" para completar la configuración.
