D5501 - Plancha BLACK & DECKER - Manual de uso y guía de instrucciones gratis

Marca	Black & Decker
Modelo	D5501
Tipo de producto	Plancha de vapor
Consumo de energía	1500 W (120 V), 2020 W (220 V)
Voltaje	120 V / 220 V
Frecuencia	50 Hz / 60 Hz
Capacidad del depósito de agua	Aproximadamente 300 ml (llenar hasta la línea MAX)
Material de la suela	Antiadherente (estimado)
Ajustes de temperatura	7 ajustes de tela (1-7) con pantalla digital
Función de vapor	Vapor inteligente con apagado automático a bajas temperaturas; chorro de vapor y vapor vertical
Función de rociado	Sí
Apagado automático	3 vías: 30 segundos sobre la suela o volcada, 8 minutos sobre el talón
Sistema antigoteo	Sí
Sistema de autolimpieza	Sí (botón AUTO CLEAN)
Pantalla digital	Multilingüe (EN, FR, ES) con tipo de tela y temperatura
Enchufe polarizado	Sí
Tornillo de seguridad	Sí
Longitud del cable	No especificado (estimado 6-8 pies)
Peso	No especificado (estimado 2-3 libras)
Dimensiones	No especificado
Garantía	1 año limitada (EE. UU. y Canadá)
País de origen	República Popular China

Preguntas frecuentes - D5501 BLACK & DECKER

¿Cómo lleno el depósito de agua?

Agarre cada lado de la tapa de llenado y tire para abrir. Incline la plancha y vierta agua en la abertura hasta que alcance la marca de nivel MAX. No llene en exceso. Cierre la tapa de forma segura.

¿Cómo selecciono la temperatura de la tela?

Presione los botones (+) o (-) junto a la pantalla digital para elegir un ajuste del 1 (acrílico) al 7 (lino). La pantalla muestra el tipo de tela. Espere a que la plancha emita un pitido y la pantalla muestre el símbolo de plancha sin un círculo antes de usarla.

¿Cómo funciona el sistema de vapor inteligente?

El sistema de vapor inteligente genera vapor automáticamente en ajustes de temperatura del 5 al 7. Presione el botón de encendido/apagado de vapor para activarlo; el símbolo de vapor en la pantalla parpadeará. En los ajustes 1-4, el vapor se apaga automáticamente.

¿Cómo uso la función de chorro de vapor?

Asegúrese de que el depósito de agua esté lleno hasta MAX y seleccione una temperatura entre 5 y 7. Espere a que la plancha emita un pitido, luego presione el botón de chorro de vapor. Deje al menos 5 segundos entre chorros para un mejor rendimiento.

¿Puedo planchar sin vapor?

Sí. Seleccione el ajuste 1, 2, 3 o 4 para planchar en seco. El sistema de vapor inteligente se apagará automáticamente. Para ajustes más altos sin vapor, vacíe primero el depósito de agua y presione el botón de encendido/apagado de vapor para desactivar el vapor.

¿Cómo funciona la función de apagado automático?

La plancha se apaga después de 30 segundos si se deja sobre la suela o volcada, y después de 8 minutos si se deja verticalmente sobre el talón. Emite un pitido y el símbolo AUTO OFF parpadea. Simplemente mueva la plancha para reactivarla.

¿Cómo limpio la plancha usando el sistema de autolimpieza?

Llene el depósito por debajo de MAX. Configure la temperatura en 6 y espere a que emita un pitido. Desenchufe la plancha, sosténgala sobre un fregadero con la suela hacia abajo, luego presione y mantenga presionado el botón AUTO CLEAN. El agua caliente y el vapor saldrán. Mueva la plancha de lado a lado hasta que esté vacía. Suelte el botón, luego caliente durante 2 minutos para secar.

¿Cómo cambio el idioma de la pantalla?

Mantenga presionado el botón (-) durante 2 segundos. La pantalla muestra EN. Presione (-) nuevamente para FR, y otra vez para ES. Para seleccionar, presione (+) o espere 3 segundos.

¿Qué tipo de agua debo usar?

Use agua del grifo normal. No use agua de un sistema de ablandamiento doméstico, ya que puede afectar el rendimiento.

¿Cómo debo almacenar la plancha?

Desenchufe y deje que la plancha se enfríe por completo. Almacénela verticalmente sobre su talón para evitar fugas de agua de la suela.

MANUAL DE USUARIO D5501 BLACK & DECKER

Por favor lea este instructivo antes de usar el producto

Registre su producto en la Internet en el sitio Web

www.prodprotect.com/applica

y tendrá la oportunidad de GANAR \$100,000!

Accesorios/Partes (EE.UU/Canadá)

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando se utilizan aparatos eléctricos, especialmente en la presencia de los niños, siempre se debe tomar ciertas medidas de seguridad, incluyendo las siguientes:

☐ LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR EL PRODUCTO.
□ Utilice la plancha solamente con el fin previsto.
A fin de evitar el riesgo de un choque eléctrico, no sumerja la plancha en agua ni en ningún otro líquido.
□ Siempre ajuste la plancha a la posición de apagado (OFF) antes de conectarla o desconectarla de la toma de corriente. Nunca tire el cable para desconectar el aparato; sujete el enchufe y hale con cuidado.
☐ No permita que el cable entre en contacto con las superficies calientes. Espere que la plancha se enfríe bien antes de guardarla. Enrolle el cable holgadamente alrededor de la plancha.
□ Siempre desconecte la plancha cuando no esté en uso y cuando llene o vacíe el tanque de agua.
☐ No utilice la plancha si el cable o el enchufe presentan algún desperfecto, si la ha dejado caer o dañado. Para evitar el riesgo de un choque eléctrico, no desarme la plancha. Acuda a una persona de servicio calificada. El reensamblaje incorrecto de la plancha puede ocasionar el riesgo de un choque eléctrico.
Se requiere supervisar de cerca todo aparato eléctrico al ser utilizado por o en la presencia de los niños. Nunca descuide la plancha mientras permanece enchufada ni sobre la tabla de planchar.
□ Pueden ocurrir quemaduras al tocar las piezas metálicas, el agua caliente, o el vapor que emite la plancha. Tenga cuidado al invertir una plancha de vapor ya que puede haber agua caliente adentro del tanque.

INSTRUCCIONES ESPECIALES

Para evitar una sobrecarga eléctrica, no utilice ningún otro aparato de alto consumo de corriente en el mismo circuito.
Si el uso de un cable de extensión es indispensable, se debe de utilizar uno de 10 amperios. Los cables de menor amperaje se pueden sobrecalentar. Se debe tener cuidado de acomodar el cable de manera que nadie lo hale ni se tropiece.

CONSERVE ESTAS INSTRUCCIONES.

ENCHUFE POLARIZADO (Modelos 120V solamente)

Este artefacto posee un enchufe polarizado (un contacto es más ancho que el otro). Para reducir los riesgos de choque eléctrico, este enchufe entra en un contacto polarizado de una sola manera. Si el enchufe no entra en su contacto, inviertalo. Si aun así no entra, busque la ayuda de un electricista calificado. No intente hacerle ninguna modificación al enchufe.

TORNILLO DE SEGURIDAD

Advertencia: Este aparato cuenta con un tornillo de seguridad para evitar la remoción de la cubierta exterior del mismo. A fin de reducir el riesgo de incendio o de choque eléctrico, por favor no trate de remover la cubierta exterior. Este producto no contiene piezas reparables por el consumidor. Toda reparación se debe llevar a cabo únicamente por personal de servicio autorizado.

Nota: Si el cordón de alimentación es dañado, en América Latina debe sustituirse por personal calificado o por el centro de servicio autorizado.

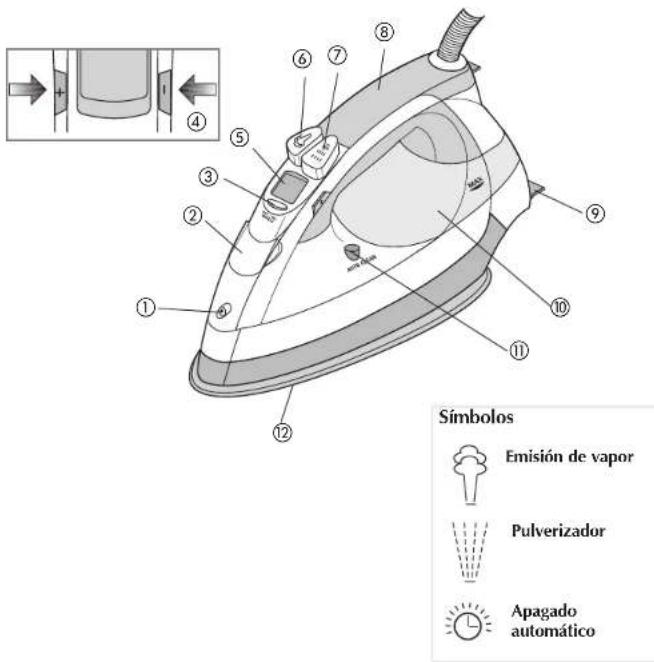

Este producto puede variar ligeramente del que aparece ilustrado.

1. Boquilla de rocio
2. Tapa de llenado de agua
3. Botón On/Off (encendido/apagado) de vapor
4. Botones de selección de la temperatura de la tela (+ y -)
5. Pantalla digital multilingüe
6. Botón de vapor
7. Botón de rocio
8. Mango Comfort Grip ^™
9. Talón de descanso
10. Tanque de agua
11. Botón de limpieza automáctica (AUTO CLEAN *)
12. Suela

Como usar

Este electrodoméstico es para uso doméstico únicamente.

COMO EMPEZAR

Retire todas las etiquetas, calcomanías o rótulos pegados al cuerpo o a la placa de asiento de la plancha.

Nota: Utilice agua de la llave para llenar el tanque de la plancha. No utilice agua procesada.

Importante: para obtener un óptimo rendimiento, deje que la plancha se caliente durante 90 segundos antes de comenzar a planchar.

CÓMO LLENAR EL TANQUE DE AGUA

1. Sujete la tapa de llenado de agua por los costados y hale hacia afucra para abrir (A).

2. Incline la plancha y con una taza de medir limpia, vierta el agua en el orificio de llenado hasta que llegue a la marca de nivel MAX (máximo) en el tanque de agua (B). No pase de esa marca.

3. Cierre la tapa de llenado de agua.
   Nota: si necesita agregar más agua mientras plancha, desenchufe la plancha y siga los pasos anteriores.

4. Enchufe la plancha a una toma de corriente eléctrica.

5. La plancha emite algunos bips.

6. La ventana de la pantalla digital se enciende y aparece la configuración de tela 1 (ACRYL) con una flecha hacia arriba que titila y un círculo alrededor del símbolo de plancha (C).

7. La ventana de la pantalla digital se enciende y aparece la configuración de tela 1 (ACRYL) con una flecha hacia arriba que titila y un círculo alrededor del símbolo de plancha (C).

8. Una vez que la plancha alcanza la temperatura actual, emite un bip, y en la pantalla, aparecen la temperatura configurada, el tipo de tela y el símbolo de plancha sin el círculo (D).

CÓMO SELECCIONAR LA TEMPERATURA PARA LA TELA

1. Lea la etiqueta de la prenda para ayudarle a determinar el tipo de tela.
   Consejo: Si no está seguro de cuál es la fibra de la tela, haga una prueba en un área pequeña (en una costura interior o en el dobladillo) antes de planchar.

2. Una vez que determine el tipo de tela, seleccione la configuración de temperatura adecuada (del 1 al 7).

Para configurar la temperatura de la tela:

1. Use los botones que se encuentran a cada lado de la ventana de la pantalla digital (E).

2. Presione el botón (+) para seleccionar una configuración más alta.

3. Presione el botón (-) para seleccionar una configuración más baja.

Consejo: Como guía, la pantalla digital muestra el número de configuración con el tipo de tela correspondiente.

1. Una vez que la plancha alcanza la temperatura seleccionada, emite un bip y muestra el número de la temperatura seleccionada con el tipo de tela correspondiente y el símbolo de plancha.

CÓMO PLANCHAR CON VAPOR

Tecnología de vapor Smart Steam™

El sistema Smart Steam™ produce automáticamente produce vapor en las posiciones de temperalaturas entre 5 y 7 (F).

Presione el botón de encendido/apagado (On/Off) de vapor para encender la función de vapor. El símbolo de vapor titila indicando que la función de vapor está activada (G).

Emisión de vapor

Úselo para eliminar las arrugas más difíciles.

1. Con el tanque de agua lleno hasta la marca de nivel MAX, presione el botón de selección de temperatura de tela para seleccionar la configuración adecuada (entre 5 y 7) para su tela. Lea la etiqueta de la prenda para ayudarle a determinar el tipo de tela.

Nota: El vapor se apaga automáticamente entre las configuraciones 1 y 4.

1. Cuando seleccione la configuración adecuada, espere que la plancha emita un bip muestre la configuración deseada.

1. Presione el botón de vapor para generar una ráfaga de vapor (H). Para lograr un mejor rendimiento, deje transcurrir un intervalo de 5 segundos entre una ráfaga y otra.

Importante: Siempre pare la plancha sobre el talón de descanso cuando esté encendida pero no en uso.

Vapor vertical

Uselo para eliminar arrugas de la ropa colgada y las cortinas.

1. Asegúrese que el tanque de agua esté lleno hasta la marca de nivel MAX y que la plancha esté enchufada en la toma de corriente eléctrica.
2. Cuelgue la prenda que va a planchar al vapor en un gancho. (Las cortinas o los cortinados se pueden planchar al vapor una vez colgados.)
3. Presione el botón de selección de temperatura de la tela para seleccionar la configuración adecuada (entre 5 y 7) para su tela.

1. Mantenga la plancha cerca de la tela pero sin tocarla.
2. Estire la tela con la mano que le queda libre y bombee el botón de emisión de vapor mientras pasa la plancha sobre la tela (J).
   Importante: Siempre pare la plancha sobre el apoyo de la base cuando esté encendida pero no en uso.

CÓMO USAR EL ROCIADOR

Úselo para humedecer las arrugas más rebeldes en cualquier configuración (K).

1. Asegúrese que la plancha esté llena de agua.
2. Al usarlo por primera vez, bombee el botón del pulverizador varias veces.

CÓMO PLANCHAR SIN VAPOR

Nota: puede usar el botón On/Off de vapor para apagar la función de vapor en todas las configuraciones (1-7).

1. Seleccione 1, 2, 3 ó 4 para planchar sin vapor (L). El sistema Smart Steam ^™ se apagará automáticamente y no se generará vapor.
2. Para planchar en seco en configuraciones más altas, vacíe el agua de la reserva para impedir que se forme vapor.
3. Enchufe la plancha, espere que la plancha emita un bip y la pantalla digital muestre la configuración deseada. Si el símbolo

de vapor está titilando, presione el botón On/Off de vapor para apagar la función de vapor.

Consejo: el símbolo de vapor queda fijo para indicar que la función de vapor está apagada.

CÓMO VACIAR EL TANQUE DE AGUA (OPCIONAL)

Nota: no es necesario vaciar el agua después de cada uso.

1. Desenchufe la plancha y deje que se enfríe.

2. Para dejar salir el agua, sostenga la plancha sobre un fregadero con la punta hacia abajo. El agua sale através del orificio de llenado (M).

FUNCIONES ESPECIALES

Como ajustar el lenguaje

La plancha cuenta con una pantalla digital multilingue que le permite seleccionar entre inglés, francés o español.

Para ajustar el lenguaje (N):

1. Para inglés, presione y sostenga el botón (-) por (2) segundos hasta que la pantalla exhiba las letras EN.
2. Para francés, presione y soslenga el botón (-) por 2 segundos nuevamente hasta que la pantalla exhiba las letras FR.
3. Para español, presione el bolón una vez más hasta que la pantalla exhiba las letras ES.

Nota: Los idiomas aparecen en el orden citado anteriormente.

1. Para ajustar el lenguaje que aparece en la pantalla, presione el bolón (+) o espere tres (3) segundos antes de cambiarlo.

Apagado automático triple

La función de apagado automático de su plancha funciona de la siguiente manera:

- La plancha se apagará al cabo de 30 segundos de inactividad si se deja sobre la sucla o apoyada de costado. Si se deja en posición vertical sobre el talón de descanso, se apagará al cabo de 8 minutos de inactividad (P).

• La unidad emite un bip y el símbolo de APAGADO AUTOMÁTICO 📄lla en la pantalla digital para informarle que la plancha ha dejado de calentar (Q).
• Al cabo de algunos segundos, la luz de la pantalla digital se apaga.
• Si usted levanta la plancha, se activa un sensor de movimiento interno y la plancha comienza a calentar nuevamente.

Consejo: es posible que tenga que mover la plancha o agitarla suavemente.

- La unidad emite un bip, se enciende la luz de la pantalla digital y vuelve a mostrar la temperatura configurada.

Nota: espere que la plancha vuelva a calentarse por completo antes de reanudar la operación.

Sistema de antigoteo

El sistema antigoteo impide que se formen manchas de agua a bajas temperaturas.

Sistema de limpieza automática

Nota: Si aparece el símbolo del sistema de limpieza automática en la ventana digital, esto significa que la unidad necesita limpieza. Siga las instrucciones bajo la sección Sistema de limpieza automática (AUTO CLEAN®)

Cuidado y limpieza

Este producto no contiene piezas que el consumidor pueda reparar. En caso de requerir mantenimiento, envíelo al personal de servicio calificado.

Cómo limpiar las superficies externas

1. Asegúrese que la plancha esté desenchufada y se haya enfriado por completo. Repase la placa de asiento y las superficies externas con un paño suave humedecido con agua. Agregue un detergente doméstico suave. Nunca use abrasivos, limpiadores agresivos, vinagre ni esponjas abrasivas que puedan rayar o decolorar la plancha.
2. Luego de la limpieza, haga funcionar el vapor de la plancha sobre un trapo viejo para eliminar cualquier residuo que pueda haber quedado en los orificios de vapor.

Sistema de limpieza automática (AUTO CLEAN\*)

Para mantener los orificios de vapor libres de suciedad acumulada, realice el siguiente procedimiento una vez al mes, aproximadamente.

1. Llene el tanque de agua muy por debajo de la marca de nivel MAX. Enchuíe la plancha.
2. Gire el selector de telas hasta la configuración 6 y pare la plancha sobre el talón de descanso.
3. Espere que la plancha emita un bip y que aparezca el número de temperatura correspondiente en la pantalla digital.
4. Desenchufe la plancha y sosténgala sobre un íregadero con la suela hacia abajo.

1. Presione el botón AUTO CLEAN ° y manténgalo presionado. Tenga cuidado, ya que después de varios segundos, saldrá agua caliente y vapor por los orificios de vapor (R). Mantenga presionado el botón de limpieza automática (AUTO CLEAN®) hasta que se haya vaciado toda el agua. Si fuera necesario, gire la plancha de un lado a otro y de adelante hacia atrás.
2. Cuando haya terminado, suelte el botón, pare la plancha sobre el talón de descanso y enchúfela. Caliéntela durante

aproximadamente 2 minutos para secar el agua que pueda haber quedado.

Cómo guardar su plancha

1. Desenchufe la plancha y deje que se enfríe.
2. Guárdela en posición vertical, parada sobre talón de descanso para impedir que se filtre agua de la suela.

Para servicio, reparaciones o preguntas relacionadas al producto, por favor llame al número del centro de servicio en el país donde usted compró su producto. NO devuelva el producto al fabricante. Llame o lleve el producto a un centro de servicio autorizado.

DOS AÑOS DE GARANTÍA LIMITADA

(No aplica en México, Estados Unidos o Canadá)

¿Qué cubre la garantía?

- La garantía cubre cualquier defecto de materiales o de mano de obra. Applica no se responsabiliza por ningún costo que exceda el valor de compra del producto.

¿Por cuanto tiempo es válida la garantía?

- Por dos años a partir de la fecha original de compra.

¿Cómo se puede obtener servicio?

• Conserve el recibo original de compra.
• Por favor llame al número del centro de servicio autorizado.

Esta garantía no cubre:

• Los productos que han sido utilizados en condiciones distintas a las normales
• Los daños ocasionados por el mal uso, el abuso o negligencia.
• Los productos que han sido alterados de alguna manera
• Los daños ocasionados por el uso comercial del producto
• Los productos utilizados o reparados fuera del país original de compra
• Las piezas de vidrio y demás accesorios empacados con el aparato
• Los gastos de tramitación y embarque asociados al reemplazo del producto
• Los daños y perjuicios indirectos o incidentales

NEED HELP?

(Válida sólo para México)

Duración

Applica de México, S. de R. L. de C.V. garantiza este producto por 2 años a partir de la fecha original de compra.

¿Qué cubre esta garantía?

Esta Garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto.

Requisitos para hacer válida la garantía

Para reclamar su Garantía deberá presentar al Centro de Servicio Autorizado la póliza sellada por el establecimiento en donde adquirió el producto. Si no la tiene, podrá presentar el comprobante de compra original.

¿Donde hago válida la garantía?

Llame sin costo al teléfono 01 800 714 2503, para ubicar el Centro de Servicio Autorizado más cercano a su domicilio en donde usted podrá encontrar partes, componentes, consumibles y accesorios.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio Autorizado con el producto con la póliza de Garantía sellada o el comprobante de compra original, ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario final. Esta Garantía incluye los gastos de transportación que se deriven de su cumplimiento.

Excepciones

Esta Garantía no será válida cuando el producto:

A) Se hubiese utilizado en condiciones distintas a las normales.

B) No hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.

C) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por Applica de México, S. de R. L. de C.V.

Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado para evitar el riesgo.

Por favor llame al número correspondiente que aparece en la lista a continuación para solicitar que se haga efectiva la garantía y donde Ud. puede solicitar servicio, reparaciones o partes en el país donde el producto fué comprado.

Argentina

Servicio Técnico Central

Service New S.R.L.

Atención al Cliente

Ruiz Huidobro 3860

Buenos Aires, Argentina

Tel.: [phone]

Chile

Servicio Máquinas y

Herramientas Ltda.

Av. Apoquindo No. 4867 -

Las Condes

Santiago, Chile

Tel.: [phone]

Colombia

PI INARES

Avenida Ciudad de Quito

88-09

Bogotá, Colombia

Tel. sin costo 01 800 7001870

Costa Rica

Aplicaciones Electromecanicas,

S.A.

Calle 26 Bis y Ave. 3

Marengo junto Dicentro

Guayaquil, Ecuador

Tel.: [phone]

224-1767

El Salvador

Sedeblack Calle A San Antonio

Abad y Av. Lisboa, Edif. Lisboa

Local #21

San Salvador, El Salvador

Tel.: [phone]-0279

Guatemala

MacPartes, S.A.

34 Calle 4-14 Zona 9

Frenle a Tecun

Arl. 123 y José Ma, Marroquí

28-D Centro.

Mexico D.F

Tel.: [phone]

(55) 1106-1400

Nicaragua

H & I Electronic

Zumen 3, C. Arriba y 15

Varas al Sur

Managua, Nicaragua

Tel.: [phone]

Panamá

Boulevard El Dorado, al lado

del Parque de las Mercedes

Panamá, Panamá

Tel.: [phone]

Perú

Servicio Técnico Central

Fast Service

Calle Jorge Muelle 121

San Borja

Lima Perú

Tel.[phone]

Puerto Rico

Buckeye Service

Jesús P. Piñero #1013

Puerto Nuevo, SJ PR 00920

República Dominicana

Tel.: [phone]

Trinidad and Tobago

A.S. Bryden & Sons (Trinidad)

Limited

Sello del Distribuidor:

Fecha de compra:

Modelo:

Comercializado por:

Applica de México, S. de R. L. de C.V.

Blvd. Manuel Avila Camacho 2900-902,

Fracc Los Pirules

Tlalnepantla, Edo. de México. C.P. 54040.

R. F. C. AMF-001026-PE3.

Servicio y Reparación

Art. 123 y José Ma. Marroquí # 28 D

Servicio al Consumidor,

Venta de Refacciones y Accesorios

01 800 714 2503

Fabricado en la República Popular de China

Impreso en la República Popular de China

Importado por:

Applica de México S. de R.I. de C.V.

Blvd. Manuel Avila Camacho 2900-902, Fracc Los Pirules

Tlalnepantla, Edo. de México. C.P. 54040

Teléfono: (55) 1106-1400

Del interior marque sin costo

01 [phone]
