BCHS30100SS - Campana extractora BLOMBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Blomberg
Modelo	BCHS30100SS
Ancho	76 cm (30 pulgadas)
Altura	15 cm
Profundidad	50 cm
Peso neto	10 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia del motor	200 W
Caudal de aire máximo	600 m³/h
Nivel de ruido máximo	65 dB
Número de velocidades	3
Iluminación	LED, 2 x 2 W
Tipo de filtro	Filtros de grasa de aluminio lavables
Funcionamiento	Evacuación o reciclaje
Controles	Botones pulsadores mecánicos
Mantenimiento y limpieza	Limpiar los filtros cada mes con agua jabonosa
Piezas de repuesto disponibles	Filtros de grasa, bombillas LED
Reparabilidad	Índice de reparabilidad no comunicado
Garantía	2 años

Preguntas frecuentes - BCHS30100SS BLOMBERG

¿Cómo limpiar los filtros de la campana Blomberg BCHS30100SS?

Los filtros de grasa de aluminio se limpian a mano con agua caliente jabonosa o en el lavavajillas. Déjelos secar completamente antes de volver a colocarlos.

La campana hace ruido, ¿es normal?

El nivel de ruido máximo es de 65 dB, lo cual es normal para una campana extractora. Si el ruido es más fuerte, verifique que los filtros estén limpios y que nada obstruya la evacuación.

¿Cómo reemplazar la bombilla LED de la campana?

Desconecte la campana, retire el difusor de luz (a menudo clipado), desconecte la bombilla defectuosa y conecte una nueva bombilla LED de la misma potencia (2 W). Vuelva a colocar el difusor.

¿La campana debe usarse en modo evacuación o reciclaje?

El modo evacuación es más eficaz y requiere una salida de aire exterior. El modo reciclaje filtra el aire a través de un filtro de carbón (opcional) antes de devolverlo a la cocina.

¿Cuáles son las dimensiones exactas para la instalación?

La campana mide 76 cm de ancho, 50 cm de profundidad y 15 cm de altura. Prevea un espacio de al menos 65 cm sobre la cocina.

¿Se necesita un filtro de carbón para esta campana?

Se necesita un filtro de carbón solo en modo reciclaje para absorber los olores. No se incluye con la campana y debe comprarse por separado.

¿Cómo ajustar la velocidad de aspiración?

Use los botones pulsadores en el frente: presione el botón V+ para aumentar la velocidad, V- para disminuir. La campana tiene 3 velocidades.

¿Se incluye el control remoto?

No, esta campana está equipada con controles mecánicos por botones. No se proporciona ningún control remoto.

¿Dónde encontrar las piezas de repuesto para la Blomberg BCHS30100SS?

Los filtros y bombillas están disponibles en los distribuidores autorizados de Blomberg o en línea. Use la referencia del modelo para pedir.

¿Qué hacer si la campana no se enciende?

Verifique primero que la campana esté enchufada y que el fusible no haya saltado. Pruebe otro enchufe. Si nada funciona, contacte al servicio postventa.

MANUAL DE USUARIO BCHS30100SS BLOMBERG

Lea el manual del usuario antes de utilizar el aparato

Estimado cliente:

Gracias por elegir un producto Blomberg. Esperamos que obtenga los mejores resultados de nuestro producto ya que ha sido fabricado con gran calidad y con tecnología de última generación. Por tanto, le aconsejamos que lea con atención este manual del usuario y todos los demás documentos adjuntos antes de utilizar el producto; guárdelo para futuras consultas. Si va a entregar este producto a otra persona, proporciónele el manual del usuario también. Siga todas las advertencias e instrucciones incluidas en este manual.

Recuerde que este manual del usuario también es válido para otros modelos. Las diferencias entre los modelos se señalan dentro del manual.

Explicación de los símbolos

En este manual se utilizan los siguientes símbolos:

Información importante o consejos útiles sobre el uso.

Advertencia para situaciones de riesgo con respecto a la vida y la propiedad.

Advertencia sobre posibles descargas eléctricas.

Advertencia para las superficies calientes.

Este producto se ha fabricado utilizando la última tecnología y en condiciones de fabricación respetuosas con el medio ambiente.

1Instruccionesimportantes para la seguridad y el medio ambiente 22

1.1 Seguridad general 22
1.1.1 Seguridad eléctrica 22
1.1.2 Seguridad del producto....23
1.1.3 Seguridad de los niños....24
1.2 Uso previsto 25
1.3 Conformidad con la Directiva RAEE y la eliminación de los desechos del producto .... 25
Cumple con la Directiva RoHS: 25
1.4 Información de embalaje .....25

2 Requisitos eléctricos y de instalación 26

2.1 Requisitos eléctricos ..... 26
2.2 Antes de instalar la campana....26

3 Especificaciones técnicas de su aparato 27

3.1 Lista de materiales .....27
3.1.1 Piezas suministradas 27
3.1.2 Piezas no suministradas....27
3.2 Dimensiones y Espacios libres .....27
3.3 Tipos de ductos y ejemplos .....28
3.3.1 Métodos de ventilación.....28
3.4 Preparación .....29

4 Instalación de su aparato 30

4.1 Instalación - Versión con tubos .....30

5 Funcionamiento de su aparato 34

5.1 Descripción de la campana y los controles 34
5.1.1 Controles 34
5.1.2 Descripción del panel de control.....34

6 Limpieza y mantenimiento 35

6.1 Mantenimiento....35
6.2 Limpieza 35
6.3 Filtro contra la grasa 35
6.4 Sustitución de la bombilla....35
6.5Filtros de Carbón....36
6.6 Colocación del Filtro de Carbón (Accesorios Recirculación)....36

7 Garantía 37

1

Instrucciones importantes para la seguridad y el medio ambiente

Esta sección contiene instrucciones de seguridad que ayudarán a la protección contra los riesgos de lesiones personales o daño a la propiedad. El incumplimiento de estas instrucciones causará la pérdida de la garantía.

1.1 Seguridad general

• Los procedimientos de instalación y reparación deben ser siempre llevados a cabo por el servicio técnico autorizado. El fabricante no se responsabilizará por daños resultantes de procedimientos llevados a cabo por personas no autorizadas.
• Este aparato no ha sido diseñado para que lo usen niños o adultos con sus facultades físicas, sensoriales o mentales reducidas, o bien que carezcan de la experiencia y conocimientos necesarios. Vigile a los niños para asegurarse de que no jueguen con este electrodoméstico.

1.1.1 Seguridad eléctrica

- Desconecte el producto de la corriente durante los procedimientos de instalación, mantenimiento, limpieza y reparación.

• En caso de que el cable de alimentación esté defectuoso, deberá ser sustituido por el fabricante, su servicio técnico o una persona cualificada (preferente-mente un electricista) o alguien designado por el importador.
• El voltaje de funcionamiento es de entre 220 y 240 voltios.
• Si el aparato presenta un fallo, no debe ponerse en funcionamiento salvo que sea reparado por el servicio técnico autorizado. ¡Existe riesgo de descargas eléctricas!
• No hacer pasar el cable de electricidad cerca de las placas. En caso contrario, el cable de electricidad puede causar un incendio, ya que se derrite fácilmente.
• Nunca enchufe la campana extractora antes de que se haya completado la instalación.
• Para obtener el máximo rendimiento, el conductor externo no debe superar los 4 metros de longitud. No debe contener más de 2 ángulos perpendiculares (90°) y su diámetro debe ser de como mín. ∅120 mm.
• Desconecte el aparato antes de cualquier intervención en las partes internas del mismo.

1

Instrucciones importantes para la seguridad y el medio ambiente

- Use el aparato únicamente con un enchufe con toma a tierra.

1.1.2 Seguridad del producto

- Se puede utilizar un tubo de 120 mm o 150 mm de diámetro para la conexión de la chimenea de la campana extractora. - No realice las conexiones con las chimeneas conectadas a los fogones, conductos de ventilación o chimeneas con llamas. Siga las reglas establecidas por las autoridades sobre la descarga de los escapes de aire.

La altura entre la superficie inferior de la campana extractora y la superficie superior de la cocina/horno no debe ser inferior a 50 cm para placas a gas y a 45 cm para placas eléctricas.

• No poner en funcionamiento la campana extractora sin filtros de aluminio y no quitar los filtros mientras esta se encuentre en funcionamiento.
• Nunca toque las lámparas de la campana extractora después de que haya estado en funcionamiento por un tiempo prolongado.

Las lámparas calientes pueden quemar su mano.

• Evite que haya llamas de grandes dimensiones debajo del aparato. En caso contrario, las partículas en el filtro de aceite pueden prenderse fuego y generar un incendio.
• Encienda las placas después de haber colocado encima las sartenes u ollas. De lo contrario, la temperatura elevada puede deformar algunas partes de su producto.
• Apague las placas después de haber retirado las sartenes u ollas.
• Evite colocar materiales inflamables debajo de la campana extractora.
• El aceite puede prenderse fuego mientras se están realizando frituras. Por lo tanto, tenga cuidado con los trapos y cortinas.
• Nunca desatenga la olla cuando fría alimentos; de lo contrario el aceite caliente podría causar un incendio.
• Existe riesgo de incendio si su campana extractora no se limpia en los períodos especificados.
• Sea extremadamente cuidadoso y utilice guantes cuando limpie la campana extractora.

1 Instrucciones importantes para la seguridad y el medio ambiente

• Le recomendamos que ponga en funcionamiento el aparato algunos minutos antes de comenzar a cocinar para incrementar la potencia de aspiración. Así, tendrá una potencia de aspiración continua y estable cuando salgan los vapores.
• Haga funcionar su campana extractora durante 15 minutos más después de terminar de cocinar o freír para eliminar los olores y el vapor de cocción de la cocina.
• Cuando la campana se encuentra en uso, especialmente junto con cocinas a gas, asegúrese de que el ambiente esté ventilado con aire limpio.
• Preste atención a no conectar el aparato a las chimeneas utilizadas por dispositivos no eléctricos. (Ej.: Chimeneas de los sistemas de calefacción).
• El funcionamiento simultáneo y preciso de la campana y otro dispositivo que necesite aire es únicamente posible cuando se alcance una presión baja de 4 Pa (0,04 mbar). Así se evita la reabsorción del gas.

Esto sólo se puede conseguir mediante el aire procedente de las aperturas no cubiertas (puerta, ventana, orificios de ventilación u otras medidas técnicas). Ponga especial atención para proporcionar un flujo de aire suficiente. Una chimenea que posibilite la entrada/salida de aire no es suficiente para este propósito.

1.1.3 Seguridad de los niños

• Los materiales de embalaje son peligrosos para los niños. Mantenga los materiales de embalaje en un lugar seguro, fuera del alcance de los niños.
• Los aparatos eléctricos son peligrosos para los niños. Mantenga a los niños lejos de este producto. No deje que los niños jueguen con el aparato.
• Los niños de ocho o más años y las personas con las capacidades físicas, sensoriales o mentales limitadas o que no tengan los conocimientos y la experiencia necesarios pueden usar este aparato siempre y cuando lo hagan bajo supervisión o bien comprendan las instrucciones de uso seguro del aparato y sus riesgos potenciales.

1

Instrucciones importantes para la seguridad y el medio ambiente

No deje que los niños jueguen con el aparato.

- PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usen con un aparato de cocción.

1.2 Uso previsto

• Este aparato se ha diseñado para uso doméstico. No es adecuado para uso comercial y no debe utilizarse fuera de su uso previsto.
• El fabricante no será responsable por ningún daño ocasionado por su utilización o manipulación inadecuada.
• La vida útil del aparato es de 10 años. Este es el período necesario para que haya disponibilidad de repuestos para el funcionamiento correcto del producto.
• ADVERTENCIA: No arreglar los tornillos según las instrucciones indicadas en el manual puede causar riesgos eléctricos.

1.3 Conformidad con la Directiva RAEE y la eliminación de los desechos del producto

Este producto cumple con la Directiva RAEE de la UE (2012/19/UE). Este producto lleva un símbolo de clasificación para residuos de aparatos eléctricos y electrónicos (RAEE).

En la fabricación de este producto se han empleado piezas y materiales de alta calidad, que pueden reutilizarse y reciclarse. Por lo tanto, no arroje este aparato a la basura junto con residuos domésticos normales al final de su vida útil. Llévelo a un punto de recogida para el reciclado de componentes eléctricos y electrónicos. Por favor, consulte a las autoridades locales para conocer estos puntos de recogida.

Cumple con la Directiva RoHS:

El producto que ha adquirido cumple con la directiva RoHS de la UE (2011/65/UE). No contiene materiales peligroso ni prohibidos especificados en la Directiva.

1.4 Información de embalaje

El embalaje del producto está fabricado con material reciclable de acuerdo con las normativas nacionales sobre medio ambiente. No se deshaga del material de embalaje ni de los desechos domésticos o de otro tipo. Llévelos a los puntos de recogida de material de embalaje designados por las autoridades locales.

2 Requisitos eléctricos y de instalación

2.1 Requisitos eléctricos

Cumpla todas las normativas y ordenanzas gubernamentales.

Es responsabilidad del cliente:

Ponerse en contacto con un instalador eléctrico cualificado. Asegurarse de que la instalación eléctrica es adecuada y en conformidad con National Electrical Code, ANSI/NFPA 70 (última edición*) o CSA Standards C22.1-94, Canadian Electrical Code, Parte 1 y C22.2 No.0-M91 (última edición*) y toda la normativa y las ordenanzas locales.

• Si la normativa lo permite y se utiliza un cable de toma a tierra independiente, se recomienda que un electricista cualificado determine si la difracción de onda de tierra es la adecuada.
• No ubique la toma a tierra en una tubería de gas.
• Si no está seguro de que la campana está correctamente conectada a tierra, consulte a un electricista cualificado.
• No coloque ningún fusible en el circuito neutral o con vuelta por tierra.

Guarde las instrucciones de instalación para su uso por parte del inspector de electricidad.

La campana debe está conectada únicamente con hilo de cobre.

La campana debe estar conectada directamente al desconectador con fusible (O disyuntor) mediante canal metálico de cables eléctricos.

National Electrical Code, ANSI/NFPA 70 (última edición*) o CSA Standards C22.1-94, Canadian Electrical Code, Parte 1 y C22.2 No.0-M91 (última edición*) y toda la normativa y las ordenanzas locales.

Es preciso colocar un conector de canal de cables enumerado en U.L. o C.S.A. en cada extremo del canal de cables de fuente de alimentación

(En la campana y en la caja de conexiones).

Se pueden obtener copias de los estándares enumerados en:

1. Para obtener una circulación del flujo de aire más eficaz, utilice un tubo de tramo recto o el menor número posible de tubos acodados.

El conducto de ventilación solamente debe tener salida hacia la parte exterior del edificio.

1. Para realizar la instalación, se necesitan al menos dos personas.
2. La campana se ajusta mediante tornillos y anclajes de tabique aislante adecuados para la mayoría de superficies; consulte a un instalador cualificado para comprobar si quedan perfectamente ajustados al armario o a la pared.
3. No emplee tubos flexibles.
4. Las instalaciones en CONDICIONES CLIMÁTICAS FRÍAS deben tener instalado un regulador de contratiro adicional para minimizar el flujo de aire inverso y una rotura térmica no metálica para minimizar la conducción de temperaturas externas como parte de los tubos. El regulador debe encontrarse en la parte de aire frío de la rotura térmica. La rotura debe estar los más cerca posible al lugar donde los tubos entran en la parte caliente de la casa.
5. Aire limpio: Las normativas locales para edificios pueden requerir el uso de sistemas de aire limpio cuando se utilizan sistemas de ventilación mediante tubos superiores al CFM especificado de movimiento de aire. El CFM especificado varía de una zona a otra. Para conocer los requisitos específicos de su zona, consulte a un profesional de HVAC.

3 Especificaciones técnicas de su aparato

3.1 Lista de materiales

3.1.1 Piezas suministradas

• Campana ensamblada con transición redonda de metal
• Transición rectangular de metal con válvula de no retorno
• Manual de uso y cuidado
• 2 filtros
• Tornillos de instalación

3.1.2 Piezas no suministradas

• Tubos, cables y todas las herramientas necesarias para la instalación
• Kit Recirculante solamente para versión sir ductos (Recirculante)
• incluye: filtro de carbón.

	BCHS30100SS
Funcionamiento	convertible: con conducto/recirculado
Máx. Capacidad de ventilación	240 CFM
N° de Velocidades	3
Controles	Interruptores táctiles electrónicos
Luces	Halógeno de 50 W 2 Ud.
Filtro	Mallas de aluminio 2 Ud.
Voltios	120 V
Frecuencia:	60 Hz
Potencia to-tal (motor + lámparas)	260 W
Tipo de enchufe	Cable duro
Distancia necesaria encima del anafe	30" (anafe a gas)
	24" (anafe eléctrico)

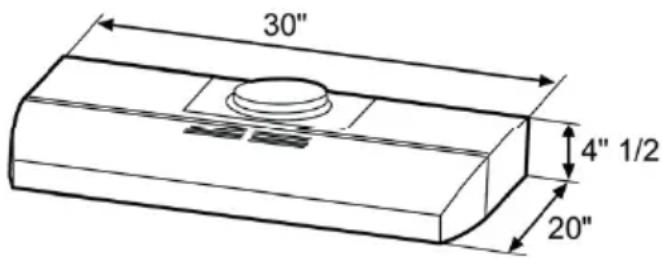

3.2 Dimensiones y Espacios libres

3 Especificaciones técnicas de su aparato

3.3 Tipos de ductos y ejemplos

Siga detenidamente las instrucciones expuestas en este manual.

Se declina toda responsabilidad de cualquier in- conveniencia, daños o incendios eventuales oc- asionados por el incumplimiento de las instruccio- nes de este manual.

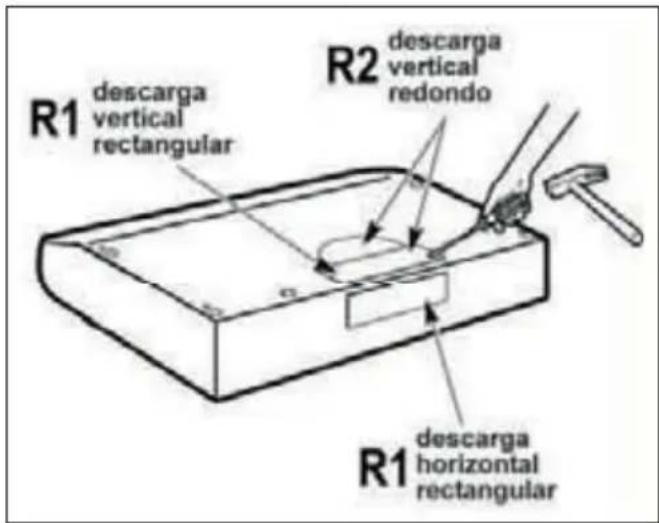

3.3.1 Métodos de ventilación

Descarga de los gases de combustión

La campana ha sido diseñada para una descarga vertical u horizontal o puede ser instalada en una versión de recirculación sin conducto:

Descarga vertical:

Usar un conducto rectangular 3 1/4" x 10" o un conducto redondo de 7"

Descarga horizontal:

Usar un conducto rectangular de 3 1/4" x 10"

Recirculación (sin conducto de descarga)

Sólo para versión sin tubos (Recirculante): adquiera el kit de conversión sin tubos. Tamaño mínimo de tubo (Versión con o sin tubos): Tubería redonda de 7".

3 Especificaciones técnicas de su aparato

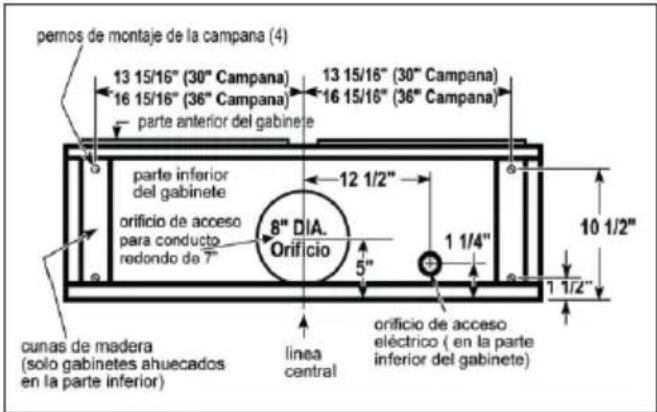

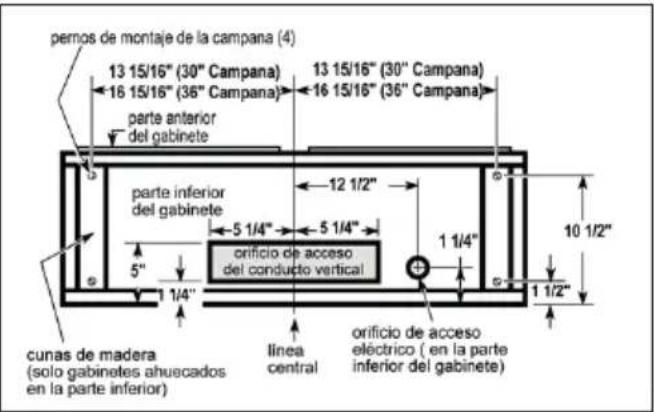

3.4 Preparación

No corte una vigueta o un perno a menos que sea absolutamente necesario. Si fuera necesario efectuar el corte, deberá construirse un marco de soporte.

Se suministra el material de ajuste necesario para fijar la campana a la mayoría de tipos de muro o techo.

No obstante, un técnico cualificado debe comprobar la idoneidad de los materiales de acuerdo con el tipo de muro o techo.

Antes de efectuar ningún corte, asegúrese de existe espacio libre adecuado en el techo o muro para la expulsión del aire.

La altura de instalación sobre la superficie de cocción es a preferencia del usuario. Cuando más cerca este la campana de la superficie de cocción, más eficaz resultara la captura de olores, grasa y humo.

Para la instalacion sobre estufas de gas: instale esta campana de tal manera que la cornisa inferior se encuentre a 30" (76,2 cm) sobre la superficie de coccion.

Para la instalacion sobre estufas electricas: instale esta campana de tal manera que la cornisa inferior se encuentra a no menos de 24" (61 cm) y no mas de 30" (76,2 cm) sobre la superficie de coccion.

Para uso electrodomestico. Por favor, lea el manual de instalacion para una instalacion específica.

Antes de seleccionar la campana, compruebe la altura del techo y la altura máxima de la campana.

4 Instalación de su aparato

4.1 Instalación - Versión con tubos

Después de haber escogido la opción de descarga, proceder como sigue:

Paso 2

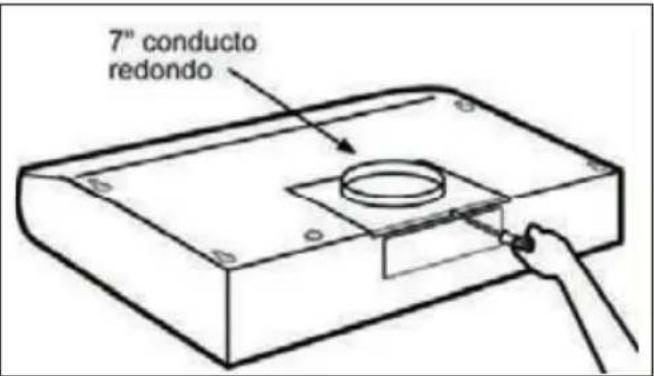

Quitar la transición redonda de su lugar, destornillando sus tornillos (guardar los tornillos).

Paso 3

Quitar los filtros de grasa

Remover la tapa de la caja de conexiones.

Remover el precorte superior o posterior de la campana según la instalación deseada y coloque una abrazadera.

Paso 5

Quitar las piezas removibles del conducto usando un desatornillador plano y un martillo pequeño.

De unos pequeños golpes para remover la cubierta, utilizando el martillo y el desatornillador de forma similar a la que se hace con un cincel.

Ponga atención a los filos cortantes,

Si se piensa usar la campana en versión de recirculación, no quitar ninguna pieza removable del conducto y pedir el filtro de carbón necesario a su proveedor.

R1 = Quitar sólo las piezas removibles del conducto rectangular.

R2 = Quitar sólo las piezas removibles de los conductos rectangulares y semicirculares.

4 Instalación de su aparato

Paso 6

Sólo para las instalaciones de descarga con conducto rectangular (de otra manera pasar al siguiente paso)

Instalar la trancisión rectangular sobre el precorte con tres tornillos. Asegurese que el pivote quede ubicado hacia la parte posterior o superior de la campana.

La transición se puede colocar hasta 1" del centro de la campana para acomodarse a instalaciones descentradas. En instalaciones extremadamente descentradas, un lado de la transición deberá ser recortadan para evitar interferencias con la abrazadera del cable.

Paso 7

Sólo para las instalaciones de descargas de conductos redondos Re-instalar la transición redonda con sus tornillos.

La transición se puede colocar hasta 1" del centro de la campana para acomodarse a instalaciones descentradas. En instalaciones extremadamente descentradas, un lado de la transición deberá ser recortadan para evitar interferencias con la abrazadera del cable.

Paso 8

Marcar los orificios

Seleccionar la opción de descarga que requiere su instalación y proceder a esa sección:

(Conducto vertical - 3 1/4"x 10" Rectangular) Usar el diagrama o la campana como plantilla y marque en el gabinete la ubicación del ducto, cableado eléctrico y puntos de sujección.

4 Instalación de su aparato

Extracción superior al exterior

(Conducto vertical- 7" Redondo)

Usar el diagrama o la campana como plantilla y marque en el gabinete la ubicación del ducto, cableado eléctrico y puntos de sujección.

Extracción osterior al exterior

( Conducto Horizontal 3 1/4"x 10" Rectangular)

- Usar el diagrama o la campana como plantilla y marque en el gabinete la ubicación del ducto, cableado eléctrico y puntos de sujección.

Recirculante

( Conducto Horizontal 3 1/4"x 10" Rectangular)

Use el diagrama o la campana como plantilla y marque en el gabinete la ubicación del cableado eléctrico y puntos de sujección.

Ya que la campana será recirculante (sin ventilación al exterior), no realice los cortes en las paredes o gabinetes.

Paso 9

Escoger la Opción de Descarga:

La campana puede ser ajustada para dar salida hacia afuera o hacer circular el aire en la cocina.

La palanca plástica de salida de ventilación se localiza cerca del centro de la abertura de la campaña. Para la descarga al exterior, asegurarse que la palanca plástica de salida de ventilación esté en la posición HORIZONTAL (orientada hacia el panel de lámparas)

Para recircular el aire en la cocina, asegurarse que la palanca plástica de salida de ventilación esté en la posición VERTICAL (orientada hacia la cubierta plástica del motor)

Para mover la palanca de ventilacion, necesitará jalarla un poco hacia fue-ra para que libre las lenguetas plásticas.

Paso 10

Sólo para gabinetes huecos:

Si los gabinetes tienen perfiles frontales, laterales o posteriores, hacer 2 soportes de madera con el ancho del perfil y ensamblelos a ambos lados de la parte inferior del gabinete. Ver la página anterior para marcar los puntos de instalación.

4 Instalación de su aparato

Paso 11

Cortar los agujeros en los puntos marcados para el conducto y la instalación eléctrica. Para el conducto vertical, recorte 3 / 4" extra hacia el frente del gabinete para poder mover el conducto libremente al instalar la campana. Al mismo tiempo facilita la instalación cortando el agujero a 10 1/2" en vez de 10

Paso 12

Atornillar un tornillo de montaje parcialmente en el centro de la parte angosta de los orificios de instalación marcados en la parte inferior del gabinete.

Paso 13

Fije el cableado de la casa a la campana.

Paso 14

Deslice la campana hacia la pared. Apriete los tornillos de montaje, asegúrese que la cabeza de los tornillos estén een la parte angosta de los orificios de instalación. Conecte el ducto a la campana.

Paso 15

Conexión eléctrica

Peligro de descarga eléctrica

Antes de realizar el cableado de este aparato, desactive el circuito de energía eléctrica en el panel de servicio.

Se requiere un circuito 120 VAC, 15 ó 20 A.

Instrucciones de toma eléctrica

Este aparato dispone de una caja de conexiones eléctricas con 3 cables, uno de los cuales (verde y amarillo) sirve como toma de tierra para el aparato para protegerse de descargas eléctricas, el cable verde y amarillo debe estar conectado al cable de toma a tierra de su sistema doméstico de electricidad y bajo ninguna circunstancia debe cortarse o eliminarse.

De lo contrario, podría tener como resultado una descarga eléctrica o la muerte.

Retire el pestillo extraíble y la tapa de la caja de co- nexiones e instale el conector de canal de cables (Enumerado en cULUS) en la caja de conexiones.

Coloque 3 cables (Negro, blanco y verde) de acuerdo con el National Electrical Code y la normativa y las ordenanzas locales en el canal de cables de 1/2" del panel del servicio a la caja de conexiones.

Conecte el cable negro del panel de servicio al cable negro o rojo de la caja de conexiones, el cable blanco al blanco y el verde al verde-amarillo.

Cierre la tapa de la caja de conexiones.

Paso 16

Últimos pasos para la instalación:

Reemplazar los filtros.

Controlar el funcionamiento de la campana.

Si la campana extractora no funciona:

• Compruebe si el disyuntor está desconectado o se han fundido los fusibles.
• Desconecte el suministro eléctrico. Compruebe si el cableado es correcto.

Para conseguir el funcionamiento más eficaz de la nueva campana extractora, lea la sección "Uso y mantenimiento".

Para disponer de una referencia sencilla, siga las Instrucciones de instalación y la Guía de uso y mantenimiento.

5 Funcionamiento de su aparato

5.1 Descripción de la campana y los controles

1. Aspirador y controles de las luces
2. Lámpara halógena
3. Manija del filtro de grasa
4. Filtro de grasa

5.1.1 Controles

Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconcejamos de encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.

5.1.2 Descripción del panel de control

1. ON/OFF Luz
2. ON/OFF general y velocidad 1.
3. ON/OFF, velocidad 2 y velocidad 3.

6 Limpieza y mantenimiento

6.1 Mantenimiento

Antes de cualquier operación de limpieza o mantenimiento, quite la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.

- No aplique limpiadores directamente al control durante la limpieza de la campana. La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

De no observarse las instrucciones dadas para limpiar el aparato y sus- tituir el filtro, puede producirse un incendio.

• El fabricante recomienda leerlas y respetarlas atentamente.
• El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

6.3 Filtro contra la grasa

Retiene las partículas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

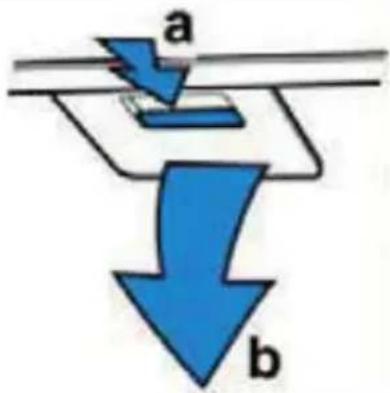

Para desmontar el filtro antigrasa, tirar de la manija como se muestra.

6.4 Sustitución de la bombilla

Antes de reemplazar las lámparas, el interruptor debe estar apagado y bloquear el panel, para evitar que se pueda encender accidentalmente.

Apagar las luces y el ventilador. Las luces deben enfriarse antes de volver a usarlas. Si las nuevas luces no funcionan, asegurarse que las luces estén insertadas correctamente antes de llamar el servicio de asistencia al cliente.

Reemplazar las Luces

- Quitar la luz dañada (girar la lámpara en sentido contrario a las manecillas del reloj) y reemplazar con una nueva luz halógena de 120 V, 50, (máximo) 50° para una base de GU10, apropiado para el uso en luminarias abiertas.

6.5Filtros de Carbón

• Si el modelo no tiene una salida hacia el exterior, el aire, recirculará a través de los filtros de carbón vegetal disponibles, que ayudan a quitar humos y olores. Los filtros de carbón no pueden limpiarse.
• Deben ser reemplazados.
• Los filtros de carbón vegetal se sujetan dentro de cada filtro de grasa de metal (las instrucciones de montaje están incluidas con el equipo).
• Los filtros de carbón vegetal deben ser reemplazados después de 4-6 meses, dependiendo, del uso de la campana).

NO enjuagar, o poner los filtros de carbón vegetal en un lavaplatos automático.

Los filtros de carbón vegetal no son incluidos con la campana.

• Deben ser pedidos al proveedor.
• Pedir el equipo necesario específico para el modelo de la campana y respetar el tamaño de la anchura.

6.6 Colocación del Filtro de Carbón (Accesorios Recirculación)

• Posicione el filtro de carbón sobre la parte superior de cada filtro de grasa.
• Use los seguros para ajustarlo en su lugar.

Cuando se quita para sustituirlo por uno nuevo no quite los seguros, simplemente extraiga uno y rotar hacia fuera.

Declaración De Garantía Para Aparatos De Cocina Blomberg

Las garantías proporcionadas por Blomberg en estas declaraciones sólo se aplican a los aparatos de cocina Blomberg (homos de pared / encimeras) vendidos al comprador original o propietario doméstico en EE.UU. y Canadá. La garantía no es transferible. Para obtener el servicio en garantía, póngase en contacto con nuestro distribuidor más cercano, según se muestran en la lista por estados. Necesitará el número de modelo, número de serie, nombre y dirección del comercio donde haya adquirido el producto (homo de pared / encimera) y la fecha de compra / fecha de instalación. Esta garantía le confiere derechos legales específicos, y usted puede tener otros derechos que varían entre los diferentes estados.

De acuerdo con la garantía limita de un 1 año* a partir de la fecha de la primera instalación, Blomberg reparará o sustituirá, sin coste alguno para el consumidor, las piezas defectuosas de los aparatos de cocina (hornos de pared / encimeras) si se utilizan bajo condiciones domésticas normales (la garantía queda anulada si se da al producto un uso comercial). El servicio será prestado por un servicio técnico autorizado de Blomberg, de lo contrario, la garantía quedará anulada. (Deberá informar de los defectos cosméticos en un plazo no superior a 10 días tras la instalación)

De acuerdo con la garantía limitada de 2 años *++ a partir de la primera instalación (sólo piezas), Blomberg reparará o sustituirá cualquier pieza sin coste alguno para el consumidor si defectos en los materiales o mano de obra han causado el daño o fallo de estos componentes. De nuevo, el aparato deberá utilizarse bajos condiciones domésticas normales y no comerciales, como se ha indicado anteriormente (los gastos de mano de obra son responsabilidad del consumidor)

Renuncias a las garantías y exclusiones: la garantía no cubre los costes de servicio de un servicio técnico autorizado para corregir la instalación, problemas eléctricos o impartir instrucciones en relación con el uso de los aparatos de cocina (hornos de pared / encimeras). La garantía tampoco cubre defectos o daños causados por una circunstancia de causa mayor (por ejemplo, tormentas, inundaciones, incendios, avalanchas de lodo, etc.), los daños causados por el uso de los aparatos de cocina (hornos de pared / encimeras) para fines diferentes de aquellos para los que han sido diseñados, usos indebidos, abusos, accidentes, alteraciones, instalación o mantenimiento inadecuados, gastos de desplazamiento, llamadas de servicio fuera de los horarios normales de trabajo, trabajos o trabajos de servicios no autorizados.

Este producto ha sido totalmente probado y se ha sometido a inspecciones de aseguramiento de calidad oficiales antes de su salida desde el emplazamiento de fabricación original. Las condiciones de garantía para este aparato Blomberg no tendrán validez si el producto ha sido alterado o modificado, si se han añadido piezas adicionales, ha sido fijado o reembalado por un distribuidor autorizado, personal de mantenimiento, terceros, revendedores o cualquier otra persona o personas no autorizadas.

EN EL GRADO PERMITIDO POR LA LEY, ESTA GARANTÍA SUSTITUYE A CUALQUIER OTRA GARANTÍA EXPRESA O IMPLÍCITA, INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN FIN PARTICULAR. BLOMBERG NO ACEPTA NINGUNA RESPONSABILIDAD SOBRE LA CALIDAD DE ESTE PRODUCTO, A EXCEPCIÓN DE LO EXPRESADO EN ESTA DECLARACIÓN DE GARANTÍA. BLOMBERG NO ASUME NINGUNA RESPONSABILIDAD SOBRE LA ADECUACIÓN DEL PRODUCTO PARA CUALQUIER FIN PARTICULAR PARA EL QUE SE ADQUIERA, A EXCEPCIÓN DE LO EXPRESADO EN ESTA DECLARACIÓN DE GARANTÍA.

Blomberg no asume ninguna responsabilidad sobre los daños incidentales o consecuenciales. Tales daños incluyen, aunque no limitado a ellos, la pérdida de beneficios, pérdidas de ahorros o ingresos, pérdida de uso del aparato o cualquier equipo asociado, costes de capital, costes de cualquier equipo, instalación o servicio de sustitución, tiempos de parada, reclamaciones de terceros y daños materiales. Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales y, por está razón, las citadas limitaciones o exclusiones pueden no ser aplicables en su caso particular.

* la fecha de instalación hará referencia a la fecha de compra o 5 días hábiles tras la entrega del producto en la vivienda, la que sea posterior. ++Las piezas sustituidas asumirán la identidad de las piezas originales + su garantía original.

Ninguna otra garantía. Esta Declaración de garantía es la garantía completa y exclusiva del fabricante. Ningún empleado de Blomberg o cualquier otra persona tienen autoridad para realizar ninguna declaración de garantía además de las incluidas en esta Declaración de garantía. Guarde esta tarjeta de garantía, el manual de usuario y el justificante de venta.

CÓMO SOLICITAR ASISTENCIA TÉCNICA

Póngase en contacto con el Distribuidor de su estado o provincia, consultando la Lista de contacto de distribuidores, o llame al número gratuito 1 800 459 9848 donde le indicarán como ponerse en contacto con un Servicio Técnico Autorizado de Blomberg. 02 01
