MANUAL DE USUARIO XR-3690 SONY

Manual de instrucciones ____ ES

Con respecto a la instalación y las conexiones, consulte el manual de Instalación/conexiones suministrado.

• Panel frontal extraíble para poder llevarlo consigo cuando abandone el automóvil (página 4).
• Alarma de precaución, que se activará cuando ponga en OFF la llave de encendido sin haber extraído el panel frontal de la unidad.
• Amplificador de potencia incorporado (salida máx.: 20 W · 4 canales) que le permitirá disfrutar de un sistema de 4 altavoces.
• Reloj digital de 24 horas incluido (página 5).

Sección del reproductor de cassettes

Función de inversión automática del sentido de reproducción que cambia automáticamente el sentido de la cinta.

ES

Sección del sintonizador

• Es posible memorizar un máximo de 18 emisoras de FM.
• Función de memorización de la mejor sintonía (BTM) para seleccionar y almacenar automáticamente las emisoras de señal más clara en las teclas numéricas de memorización por orden de su frecuencia (página 7).
• Posibilidad de acceder a servicios adicionales si se reciben emisoras RDS FM (página 8).
• Compatibilidad con funciones de RDS tales como otras redes mejoradas (EON), frecuencia alternativa (AF), anuncios de tráfico (TA) y hora (CT) (páginas 8, 9, 10 y 11).

Precauciones

• Si dejó el automóvil aparcado bajo luz solar directa y aumentó considerablemente la temperatura interior del mismo, antes de emplear la unidad deje que se enfríe.
• Si la unidad no recibe alimentación, compruebe en primer lugar las conexiones. Si todo está en orden, compruebe el fusible.
• Si no oye sonido a través de un sistema de 2 altavoces, ponga el control de equilibrio entre los altavoces delanteros y trasceros en la posición central.
• Si el automóvil está equipado con antena motorizada tenga en cuenta que la antena se extenderá automáticamente cuando la unidad comience a funcionar.

Si tiene alguna pregunta o problema en relación con la unidad que este manual no pueda resolver, consulte a su proveedor Sony.

Notas sobre los cassettes

Cuidados de los cassettes

• Evite tocar la superficie de la cinta de los cassettes, ya que el polvo o la suciedad ensuciarán los cabezales.
• Mantenga los cassettes alejados de equipos con imanes potentes, tales como altavoces y amplificadores, ya que las cintas grabadas podrían borrarse o distorsionarse.
• No exponga los cassettes a la luz solar directa, a temperaturas extremadamente bajas, ni a la humedad.
• Las cajas de los cassettes pueden calentarse cuando haya realizado la reproducción durante mucho tiempo debido al amplificador de potencia incorporado. Sin embargo, esto no significa mal funcionamiento.

Notas sobre los cabezales de cinta de la platina de cassettes

• El uso durante largo tiempo de cintas de cassette ensucia el cabezal de cinta, causando un sonido de baja calidad o la supresión total del sonido. Por ello, se recomienda limpiar el cabezal de cinta una vez al mes, aproximadamente, con el kit de limpieza de cassette Sony, disponible por separado. Si la calidad del sonido no mejora después de usar una cassette limpiadora, consulte a su distribuidor Sony más cercano.
• Con cintas de cassette antiguas o de poca calidad, el cabezal de cinta se ensucia con mucha más rapidez. Dependiendo de la cinta, una o dos reproducciones de la misma podrían causar mala calidad de sonido.

Nota sobre los cassettes de más de 90 minutos

No se recomienda el empleo de cassettes de más de 90 minutos excepto para reproducción larga y continua. La cinta de estos cassettes es muy fina y tiende a estirarse fácilmente. Las operaciones frecuentes de reproducción y parada podrían hacer que la cinta se enredase en el mecanismo del reproductor.

Indice

Restauración de la unidad 4
Extracción e inserción del panel frontal ...... 4
Puesta en hora del reloj 5

Operación del reproductor de cassettes

Escucha de la reproducción de cintas .... 5
Extracción del cassette .... 5
Para que la cinta avance rápidamente .... 6

Radiorecepción

Búsqueda automática de emisoras — Sintonía automática .... 6
Sintonía mediante el ajuste de la frecuencia — Sintonía manual ...... 6
Memorización automática de emisoras — Función de memorización de la mejor sintonía (BTM) ....7
Memorización de las emisoras deseadas ..... 7
Recepción de emisoras memorizadas ....7

Funciones RDS

Descripción general de la función RDS ...... 8
Visualización del nombre de la emisora ...... 8
Resintonización automática del mismo programa — Frecuencias alternativas (AF) 8
Recepción de anuncios de tráfico 9
Memorización de las emisoras RDS con los datos AF y TA 10
Localización de emisoras mediante el tipo de programa 10
Uso de los datos RDS para el ajuste automático del reloj 11

Otras funciones

Ajuste de las características del sonido ...... 11
Buena calidad de graves y agudos incluso a bajo volumen — Función de sonoridad .... 11
Silenciamiento de los pitidos 11

Mantenimiento 12
Desmontaje de la unidad 12
Ubicación de las teclas 13
Especificaciones 14
Guía para la solución de problemas .... 15

Restauración de la unidad

Antes de utilizar la unidad por primera vez o después de sustituir la batería del automóvil, es necesario restaurar dicha unidad. Pulse el botón de restauración con un objeto puntiagudo, como un bolígrafo.

Nota

Al pulsar el botón de restauración se borrarán todas las funciones de la memoria excepto las emisoras almacenadas.

Extracción e inserción del panel frontal

Podrá extraer el panel frontal de esta unidad a fin de evitar que se la roben.

Extracción del panel frontal

Antes de extraer el panel frontal, cerciórese de presionar la tecla ☐. Después presione la tecla RELEASE para abrir el panel frontal, y extraiga éste tirando de él como se muestra en la ilustración.

Tenga cuidado de no dejar caer el panel frontal cuando lo extraiga de la unidad.

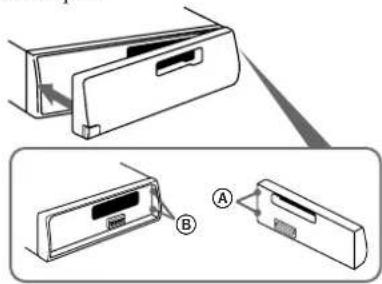

Inserción del panel frontal

Aplique la parte derecha del panel frontal en la unidad enganchando la parte Ⓐ del mismo en la parte Ⓑ de la unidad, como se muestra en la ilustración, y empuje la parte izquierda hasta que chasquee.

• Cerciórese de colocar correctamente el panel frontal en la unidad, ya que no podrá fijarse al revés.
• No presione el panel frontal con fuerza contra la unidad cuando lo inserte en la misma. El panel podrá insertarse con facilidad presionándolo ligeramente contra la unidad.
• Para llevar consigo el panel frontal, métalo en la caja suministrada.
• No aplique demasiada fuerza sobre el visualizador del panel frontal.
• Antes de extraer el panel frontal, cerciórese de desconectar la alimentación. Sin embargo, si presiona la tecla RELEASE para extraer el panel frontal con la alimentación de la unidad conectada, ésta se desconectará automáticamente a fin de proteger los altavoces contra daños.
• No exponga el panel frontal a la luz solar directa, fuentes térmicas tales como conductos de aire caliente, ni lo deje en lugares húmedos. No lo deje nunca en el salpicadero, etc. de un automóvil aparcado al sol, porque la temperatura del interior del mismo podría aumentar considerablemente.

Alarma de aviso

Si pone en OFF la llave de encendido sin haber extraído el panel frontal, se activará la alarma de aviso, y durante algunos segundos sonará un pitido (solamente cuando el selector POWER SELECT esté en la posición Ⓐ).

Puesta en hora del reloj

El reloj posee una indicación digital de 24 horas.

Por ejemplo, para ajustarlo a las 10:08

1 Muestre la hora.

(Presione la tecla ① durante el funcionamiento de la unidad.)

2 Presione la tecla ☑ durante más de dos segundos.

Los dígitos de la hora parpadean.

Ajuste los dígitos de la hora.

(para retroceder) (para avanzar)

3 Presione la tecla SEL un instante.

Los dígitos de los minutos parpadean.

Ajuste los dígitos de los minutos.

(para retroceder) (para avanzar)

4 Presione la tecla 📄 un instante.

El reloj comienza a funcionar.

Nota

Si el selector POWER SELECT situado en la parte inferior de la unidad se ajusta en la posición B, no podrá poner en hora el reloj, a menos que esté activada la alimentación. Ponga en hora el reloj después de encender la radio o de iniciar la reproducción de cassette.

Operación del reproductor de cassettes

Escucha de la reproducción de cintas

Después de insertar el cassette, la reproducción se iniciará automáticamente.

Para cambiar el sentido de la cinta, presione las teclas ◀◀ y ▶▶ al mismo tiempo.

Indicación del sentido de transporte de la cinta

Está reproducíendose la cara superior del cassette.

Está reproducíendose la cara inferior del cassette.

Al reproducir la cinta cambia automáticamente, el sentido de la misma cuando llega al final.

Nota

Antes de desactivar la unidad, extraiga la cinta para evitar que se dañe.

Extracción del cassette

Presione la tecla para detener la reproducción y extraer el cassette.

Para que la cinta avance rápidamente

Indicador de sentido*	Para hacer que avance	Para rebobinarla

Para reanudar la reproducción, presione la otra tecla de avance rápido hasta que se libere la tecla bloqueada.

* Durante el bobinado rápido de la cinta parpadeará el indicador ◀ o ▶.

Radiorecepción

Búsqueda automática de emisoras — Sintonía automática

1 Seleccione la banda deseada.

2 Presione cualquier lado de la tecla SEEK/ MANU brevemente para buscar la emisora siguiente (sintonía automática).

Para frecuencias inferiores

Para frecuencias superiores

La exploración se detendrá cuando se reciba una emisora. Presione repetidamente cualquier lado de la tecla hasta recibir la emisora deseada.

Cuando se sintonice un programa de FM estéreo de señal suficientemente intensa,

aparecerá la indicación "ST".

Sintonía mediante el ajuste de la frecuencia

— Sintonía manual

1 Seleccione la banda deseada.

2 Mantenga presionado cualquier lado de la tecla SEEK/MANU. Suelte la tecla cuando se reciba la emisora deseada.

Para frecuencias inferiores

Para frecuencias superiores

¡PARA EVITAR ACCIDENTES!

Durante la conducción se recomienda emplear las funciones de sintonía automática y de sintonía de emisoras memorizadas en vez de la sintonía manual.

Memorización automática de emisoras

— Función de memorización de la mejor sintonía (BTM)

Esta función buscará las emisoras de señal más intensa dentro de la banda actualmente seleccionada y las memorizará por orden de su frecuencia.

1 Seleccione la banda deseada.

2 Presione la tecla BTM PTY durante más de dos segundos.

• Cuando no haya número de memorización indicado en el visualizador principal, se almacenarán emisoras de la banda actualmente seleccionada en todas las teclas numéricas de memorización.
• Cuando se indique un número de memorización en el visualizador principal, la unidad almacenará emisoras en las teclas numéricas de memorización a partir de la del número visualizado.

Por ejemplo, cuando haya elegido FM2 y se esté visualizando el número de memorización 3, la operación comenzará desde el número de memorización 3 de FM2, y se parará en el número de memorización 6 de FM3.

Memorización de las emisoras deseadas

1 Seleccione la banda deseada.

2 Sintonice la emisora que desee almacenar en la tecla numérica de memorización.

3 Mantenga presionada la tecla numérica de memorización deseada (1 a 6) durante unos dos segundos hasta que oiga un pitido.

El número de la tecla numérica de memorización presionada aparecerá en el visualizador principal.

Podrá almacenar hasta 6 emisoras de cada banda (FM1, FM2 y FM3) en las teclas numéricas de memorización en el orden que desee. De esta forma, es posible memorizar 18 emisoras de FM.

Si intenta almacenar otra emisora en la misma tecla numérica de memorización, la emisora previamente alnacenada se borrará.

Recepción de emisoras memorizadas

1 Seleccione la banda deseada.

2 Presione ligeramente la tecla numérica de memorización (1 a 6) en la que está almacenada la emisora deseada.

Nota

Si mantiene presionada una tecla numérica durante más de dos segundos, la emisora actualmente recibida se memorizará. Para recibir la emisora previamente memorizada, cerciórese de presionar ligeramente la tecla numérica de memorización.

Funciones RDS

Descripción general de la función RDS

El sistema de datos de radio (RDS) es un servicio de radiodifusión que posibilita a las emisoras de FM enviar información digital complementaria junto con la señal normal de programa de radio. El sistema estéreo del automóvil ofrece, entre otros, los siguientes servicios: resintonización automática del mismo programa, recepción de anuncios de tráfico y localización de emisoras mediante el tipo de programa.

Notas

• La disponibilidad de las funciones RDS está determinada por el país o la región.
• Es posible que el sistema RDS no funcione correctamente si la señal de recepción es débil o si la emisora sintonizada no transmite datos RDS.

Visualización del nombre de la emisora

El nombre de la emisora actualmente recibida se ilumina en el visor.

Seleccione una emisora de FM.

Al sintonizar una emisora de FM que transmita datos RDS, el nombre de la emisora se ilumina en el visor.

BBC I FM

Nota

La indicación “*” significa que se recibe una emisora RDS.

Cambio de los elementos mostrados

Cada vez que presione la tecla Ⓓ, los elementos mostrados cambian de la siguiente forma:

Frecuencia Hora Nombre de la emisora

Nota

El indicador "NO Name" se ilumina si la emisora recibida no transmite datos RDS.

Resintonización automática del mismo programa

— Frecuencias alternativas (AF)

La función AF (Frecuencias alternativas) selecciona y resintoniza automáticamente las emisoras de señal más intensa de una red. Mediante el uso de esta función, es posible escuchar continuamente el mismo programa durante un largo viaje sin necesidad de volver a sintonizar manualmente la emisora.

Las frecuencias cambian automáticamente

1 Seleccione una emisora de FM.

2 Presione la tecla AF/TA hasta que "AF ON" se ilumine en el visualizador. La unidad inicia la búsqueda de una emisora alternativa de señal más intensa dentro de la misma red.

Nota

Si no existen emisoras alternativas en la zona y no es necesario buscar una emisora de este tipo, desactive la función AF con la tecla AF/TA hasta que "AF/TA OFF" se ilumine.

Cambio de los elementos mostrados

Cada vez que presione la tecla AF/TA, los elementos mostrados cambian de la siguiente forma:

* Seleccione este elemento para activar las funciones AF y TA.

Notas

• Si "NO AF" y el nombre de la emisora parpadean alternativamente significa que la unidad no encuentra una emisora alternativa en la red.
• Si el nombre de servicio de emisora comienza a parpadear después de realizar la selección de memorización, significa que no existen frecuencias alternativas disponibles y que la unidad no puede recibir los datos PI (Identificación de programas) de la emisora memorizada. Presione la tecla SEEK/MANU mientras el nombre de servicio de emisora parpadea (durante ocho segundos aproximadamente) de forma que la unidad inicie la búsqueda de una emisora con los mismos datos PI, pero con otra frecuencia ("PI SEEK" se ilumina y no se percibe el sonido). Si la unidad no encuentra ninguna emisora alternativa, "NO PI" se ilumina y dicha unidad vuelve a la emisora original memorizada.

Recepción de programas regionales

La función "REG ON" (activación regional) de esta unidad permite conservar la sintonización de un programa regional sin cambiar a otra emisora regional. (No olvide que es necesario activar la función AF). La unidad está ajustada de fábrica a "REG ON". No obstante, si desea desactivar esta función, realice lo siguiente:

Presione la tecla AF/TA durante más de dos segundos hasta que "REG OFF" se ilumine en el visualizador.

Observe que la selección de "REG OFF" podría causar que la unidad cambie a otra emisora regional dentro de la misma red.

Nota

Esta función no se activa en el Reino Unido ni en ciertas zonas.

Función de enlace local (sólo Reino Unido)

Esta función permite seleccionar otras emisoras locales de la zona, aunque no estén memorizadas.

1 Presione la tecla numérica de memorización de una emisora local.
2 Vuelva a presionar esta tecla en un espacio de cinco segundos.
3 Repita este procedimiento hasta recibir la emisora local que desee.

Recepción de anuncios de tráfico

Los datos de anuncios de tráfico (TA) y de programas de tráfico (TP) permiten sintonizar de forma automática una emisora de FM que emita anuncios de tráfico aunque escuche otras fuentes de programa.

Presione la tecla AF/TA hasta que "TA ON" o "AF/TA ON" se ilumine en el visualizador.

La unidad inicia la búsqueda de emisoras que emitan información sobre tráfico. "TP" se ilumina en el visor cuando la unidad encuentra una emisora que emita anuncios de tráfico.

Al iniciarse el anuncio de tráfico, "TA" parpadea y deja de parpadear cuando éste finaliza.

Consejo

Si se inicia el anuncio de tráfico mientras escucha otra fuente de programa, la unidad cambia automáticamente al anuncio y vuelve a la fuente original cuando dicho anuncio finaliza.

Notas

• "NO TP" parpadea durante cinco segundos si la emisora que recibe no transmite anuncios de tráfico. A continuación, la unidad inicia la búsqueda de alguna emisora que transmita dichos anuncios.
• Si la indicación "EON" aparece en el visor junto a "TP", la emisora actual utiliza los anuncios de tráfico emitidos por otras emisoras de la misma red.

Para cancelar el anuncio de tráfico actual

Presione momentáneamente la tecla AF/TA.

Para cancelar todos los anuncios de tráfico, desactive la función con la tecla AF/TA hasta que "AF/TA OFF" se ilumine.

Programación del volumen de los anuncios de tráfico

Es posible programar previamente el nivel de volumen de los anuncios de tráfico para que éstos no pasen inadvertidos. Al iniciarse un anuncio, el volumen se ajustará automáticamente al nivel programado.

1 Seleccione el nivel de volumen que desee.

2 Presione la tecla 3 mientras presiona SEL.

La unidad emitirá un pitido y el ajuste se almacenará.

Recepción de anuncios de urgencia

En caso de que se emita un anuncio de urgencia mientras escucha la radio, el programa cambiará automáticamente. Si escucha una fuente que no sea la radio, los anuncios de urgencia se recibirán si la función AF o TA se encuentra activada. En este caso, la unidad cambiará automáticamente a dichos anuncios independientemente de lo que esté escuchando en ese momento.

Memorización de las emisoras RDS con los datos AF y TA

Es posible memorizar las emisoras RDS. Para ello, la unidad almacena los datos de cada emisora, así como su frecuencia, de forma que no sea necesario activar la función AF o TA cada vez que sintonice la emisora memorizada. Es posible seleccionar un ajuste diferente (AF, TA o ambos) para cada emisora memorizada, o bien el mismo para todas.

Programación del mismo ajuste para todas las emisoras memorizadas

1 Seleccione una banda de FM.
2 Presione la tecla AF/TA varias veces y seleccione "AF ON," "TA ON," o "AF/TA ON" (tanto para la función AF como para la TA). Observe que mediante la selección de "AF/TA OFF" se almacenan no sólo las emisoras RDS, sino también aquellas emisoras de FM que no son RDS.
3 Presione la tecla BTM PTY durante dos segundos.

Programación de ajustes diferentes para cada emisora memorizada

1 Seleccione una banda de FM y sintonice la emisora que desee.
2 Presione la tecla AF/TA varias veces y seleccione "AF ON," "TA ON," o "AF/TA ON" (tanto para la función AF como para la TA).
3 Presione la tecla numérica de memorización que desee durante dos segundos hasta oír un pitido. Repita el procedimiento a partir del paso 1 para memorizar otras emisoras.

Consejo

Una vez sintonizada la emisora memorizada, es posible cambiar el ajuste AF y/o TA programado mediante la activación y desactivación de la función AF o TA.

Localización de emisoras mediante el tipo de programa

Es posible localizar la emisora que desee mediante la selección de uno de los tipos de programa que aparecen a continuación.

Nota

En los países o regiones donde no se transmitan datos EON, sólo podrá utilizar esta función con las emisoras previamente sintonizadas.

Tipos de programas	Indicación
Noticias	NEWS
Temas de actualidad	AFFAIRS
Información	INFO
Deportes	SPORT
Educación	EDUCATE
Drama	DRAMA
Cultura	CULTURE
Ciencia	SCIENCE
Variedades	VARIED
Pop	POP M
Rock	ROCK M
Música fácil de escuchar	M.O.R. M
Clásica ligera	LIGHT M
Clásica	CLASSICS
Otros tipos de música	OTHER M
Sin especificar	NONE

Nota

Esta función no puede emplearse en los países en los que no se disponga de datos PTY (selección de tipo de programa).

1 Presione la tecla BTM PTY durante la recepción de FM hasta que "PTY" se ilumine en el visor.

El nombre correspondiente al tipo de programa actual aparece si la emisora transmite los datos PTY. Si la emisora recibida no es RDS o si los datos RDS no se reciben, aparece “----”.

2 Presione la tecla PTY varias veces hasta que aparezca el tipo de programa que desee. Los tipos de programas aparecen en el orden mostrado en la anterior tabla. Observe que no es posible seleccionar "NONE" (Sin especificar) para realizar la búsqueda.

PTY SPORT

3 Presione cualquier lado de la tecla SEEK/MANU.

La unidad inicia la búsqueda de alguna emisora que emita el tipo de programa seleccionado. Al encontrarlo, el tipo de programa vuelve a aparecer durante cinco segundos.

Si la unidad no encuentra el tipo de programa, la indicación "NO" y dicho tipo de programa aparecen alternativamente durante cinco segundos. A continuación, la unidad volverá a la emisora anterior.

Uso de los datos RDS para el ajuste automático del reloj

El reloj de esta unidad puede ajustarse automáticamente mediante la recepción de datos CT (Hora del reloj).

Durante la recepción de FM, presione la tecla 2 mientras presiona . → La indicación "CT" aparecerá en el visualizador y el reloj se pondrá en hora.

FM1 0 1:00

Para cancelar la función CT, vuelva a pulsar estas teclas.

Notas

• Es posible que la función CT no se active, aunque se reciba una emisora RDS.
• Es posible que la hora ajustada con la función CT no sea exacta.

Otras funciones

Ajuste de las características del sonido

1 Seleccione el elemento que desee ajustar presionando repetidamente la tecla SEL

VOL (volumen) → BAS (graves) → TRE (agudos) → BAL (equilibrio) → FAD (equilibrio entre los altavoces delanteros y traseros) → VOL (volumen)

2 Ajuste el elemento seleccionado presionando la tecla ρ−.

Realice el ajuste antes de que transcurran tres segundos desde la selección (después de tres segundos, la tecla volverá a funcionar como tecla de control de volumen).

Buena calidad de graves y agudos incluso a bajo volumen — Función de sonoridad

Presione la tecla 4 manteniendo pulsada la tecla SEL. → "LOUD" en aparecerá en el visualizador principal. Se reforzarán los graves y los agudos. Para cancelar la función de esta tecla, vuelva a presionarla.

Silenciamiento de los pitidos

Presione la tecla 6 manteniendo pulsada la tecla SEL. Para volver a activar los pitidos, presione de nuevo estas teclas.

Sustitución del fusible

Al sustuir el fusible, asegúrese de utilizar uno que coincida con el amperaje indicado en dicho fusible. Si el fusible salta, compruebe la conexión de alimentación y sustitúyalo. Si después de sustituirlo vuelve a saltar, es posible que exista un funcionamiento interno defectuoso. En tal caso, póngase en contacto con el proveedor Sony más próximo.

ES

Advertencia

No utilice nunca un fusible con un amperaje superior al del suministrado con la unidad, ya que ésta podría dañarse.

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores entre la unidad y el panel frontal no están limpios. Para evitar que ocurra esto, abra el panel frontal presionando la tecla RELEASE y, a continuación, extráigalo y limpielo con un bastoncillo de algodón humedecido en alcohol. No aplique demasiada presión. De otro modo podría dañarse el conector.

Unidad principal

Parte posterior del panel frontal

Desmontaje de la unidadMantenimiento

1

Llave de liberación (suministrada)

2

Ubicación de las teclas

Para más información, consulte las páginas en ●.

1 Visualizador principal
2 Tecla de selección de modo de control (SEL) 511
③ Tecla de cambio de visualización/puesta en hora (DSPL) ⑤⑧
4 ▲ Tecla de extracción del cassette 5
5 Tecla SEEK/MANU 611
6 Teclas ◀◀/▶▶ (avance rápido)/DIR (cambio de sentido de transporte de cinta) ⑤⑥
7 Tecla de liberación del panel frontal (RELEASE) 4 12
8. Teca de volumen/ graves/agudos/equilibrio entre los altavoces/control del atenuador 511

9 Teclas numéricas de memorización de emisoras ⑦⑪
10 Telca de frecuencia alternativa/anuncio de tráfico (AF/TA) 8 9 10
11 Tecla de tipo de programa/función de memorización de la mejor sintonía (PTY/BTM) 7 10
12 Tecla FM (activación de radio y selección de banda) 67
13 Selector de alimentación (POWER SELECT) (situado en la base de la unidad) Consulte "Selector POWER SELECT" del manual de Instalación/conexiones.
14 Tecla de desconexión (OFF) 4

Especificaciones

Sección del reproductor de cassettes

Pistas de la cinta 4 pistas, 2 canales, estéreo

Fluctuación y trémolo 0,13 % (WRMS)

Respuesta de frecuencia 30 - 16.000 Hz

Relación señal-ruido 55 dB

Sección del sintonizador

FM

Gama de sintonización 87,5 - 108,0 MHz

Terminal de antena Conector para antena

exterior

Frecuencia intermedia 10,7 MHz

Sensibilidad útil 12 dBf

Selectividad 75 dB a 400 kHz

Relación señal-ruido 60 dB (estéreo),

65 dB (monoaural)

Distorsión armónica a 1 kHz

0,6% (estéreo),

0,4% (monoaural)

Separación entre canales 30 dB a 1 kHz

Respuesta de frecuencia 30 - 15.000 Hz

Relación de captura 4 dB

Generales

Controles de tono Graves ±8 dB a 100 Hz

Alimentación Batería de automóvil de

12 _□ V CC (terminal de tierra

negativo)

Dimensiones Aprox. 186 · 57 · 170 mm

(an/al/prf), excluyendo

partes y controles salientes

Dimensiones de montaje

(an/al/prf), excluyendo

partes y controles salientes

Masa

Aprox. 1,3 kg

Accesorios suministrados

Componentes de montaje y

conexiones (1 juego)

Caja para el panel frontal

(1)

Diseño y especificaciones sujetos a cambio sin previo aviso.

Sección del amplificador de potencia

Salidas Salidas para altavoces

(conectores herméticos de

seguridad)

Impedancia de los altavoces

4-8ohmios

Salida máxima de potencia

20 W · 4 (a 4 ohms)

Guía para la solución de problemas

La lista de comprobaciones siguiente le ayudará a solucionar la mayoría de los problemas que pueda encontrar con su unidad.

Antes de pasar a la lista de comprobaciones siguiente, repase los procedimientos de conexión y operación.

Generales

Problema	Causa/Solución
Ausencia de sonido	Ajuste el volumen con la tecla+.Con un sistema de dos altavoces, ponga el control del atenuador en la posición central.
Ausencia de indicaciones en el visualizador principal.	Extraiga el panel frontal y limpie los conectores. Para más información, consulte “Limpieza de los conectores” de “Mantenimiento”.

Reproducción de cintas

Problema	Causa/Solución
El sonido de reproducción se oye distorsionado.	El cabezal de la cinta está sucio. → Límpielo.

Radiorecepción

Problema	Causa/Solución
No es posible sintonizar la emisora memorizada.	Memorice la frecuencia correcta.La señal de radiodifusión es débil.
No es posible realizar la sintonia automática.	La señal de radiodifusión es débil. → Emplee la sintonía manual.
El indicador "ST" parpadea.	Sintonice con precisión.

Funciones RDS

Problema	Causa/Solución
Empieza la búsqueda (SEEK) después de unos segundos de audición.	La emisora no transmite datos TP o se recibe una señal muy débil. → Presione la tecla AF/TA para introducir el modo “AF/TA OFF”.
No se reciben anuncios de tráfico.	Active “TA”.La emisora no transmite anuncios de tráfico aunque es de tipo TP. → Sintonice otra emisora.
La función PTY indica “NONE”.	La emisora no especifica el tipo de programa.

Actual total number:

Sony XR-3690RDS (S,P,H,W) 3-810-679-22 (2)

Funções

Geral

2 Carregue na tecla dois segundos.

1 Seleccione a banda pretendida.

1 Seleccione a banda pretendida.

1 Seleccione a banda pretendida.

1 Seleccione a banda pretendida.

1 Seleccione a banda pretendida.

Parte posterior do painel frontal

Requisitos de energía

12 V DC (massa negativa)

Dimensões
