Aqua Saver LMH18380PKBB - Lavadora Mabe - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora automática de carga superior
Marca	Mabe
Modelo	Aqua Saver LMH18380PKBB
Capacidad de lavado	18 kg
Dimensiones (alto x ancho x fondo)	100 cm x 65 cm x 70 cm
Peso neto	70 kg
Alimentación eléctrica	220-240 V, 60 Hz
Consumo de energía	0.8 kWh/ciclo (estimado)
Consumo de agua	100 L/ciclo (estimado)
Clase energética	A+
Velocidad de centrifugado máxima	800 rpm
Número de programas	10 programas de lavado
Funciones principales	Aqua Saver (ahorro de agua), control de nivel de agua, inicio diferido, bloqueo para niños
Seguridad	Bloqueo de seguridad para niños, protección contra sobrecarga, apagado automático
Entretienimiento y limpieza	Limpieza periódica del filtro de pelusas, limpieza del tambor con ciclo de autolimpieza, revisión de mangueras
Piezas de repuesto y reparabilidad	Disponibles: mangueras, filtros, correa, bomba de desagüe, panel de control, tapa
Garantía	2 años (según país)
Información general	Lavadora de carga superior con sistema de lavado por agitador, tecnología de ahorro de agua Aqua Saver, panel de control electrónico con display digital

Preguntas frecuentes - Aqua Saver LMH18380PKBB Mabe

¿Cómo instalar correctamente la lavadora Mabe Aqua Saver LMH18380PKBB?

Coloque la lavadora en una superficie nivelada y firme. Retire los pernos de transporte (4 en la parte trasera). Conecte la manguera de entrada de agua al grifo (3/4 de pulgada) y la manguera de desagüe a un desagüe adecuado. Enchufe el cable de alimentación a una toma de corriente 220-240 V con conexión a tierra.

¿Qué programas de lavado tiene esta lavadora?

Incluye programas como: Algodón, Sintéticos, Delicados, Ropa de cama, Rápido (30 min), Lavado a mano, Aqua Saver (ahorro de agua), Enjuague adicional, Centrifugado y Autolimpieza.

¿Cómo se usa la función Aqua Saver?

Seleccione el programa Aqua Saver en el panel de control. Esta función optimiza el consumo de agua ajustando el nivel según la carga, reduciendo hasta un 30% de agua comparado con ciclos normales.

¿Qué hacer si la lavadora no enciende?

Verifique que el cable de alimentación esté correctamente enchufado y que el tomacorriente tenga corriente. Asegúrese de que la puerta esté bien cerrada (si aplica). Revise el disyuntor o fusible. Si persiste, contacte al servicio técnico.

¿Cómo limpiar el filtro de pelusas?

Ubique el filtro en la parte inferior frontal de la lavadora. Gire la tapa del filtro en sentido antihorario y retírelo. Límpielo bajo agua corriente con un cepillo suave. Vuelva a colocarlo girando en sentido horario hasta que quede firme.

¿Por qué la lavadora vibra o hace ruido excesivo?

Posibles causas: la lavadora no está nivelada, los pernos de transporte no se retiraron, la carga está desbalanceada o hay objetos metálicos en el tambor. Nivele las patas ajustables y redistribuya la ropa.

¿Cómo activar el bloqueo para niños?

Mantenga presionado el botón de Bloqueo para niños (generalmente un ícono de candado) durante 3 segundos hasta que aparezca un indicador en la pantalla. Para desactivar, repita la operación.

¿Cuál es la capacidad máxima de carga?

La capacidad máxima es de 18 kg para algodón. No sobrecargue la lavadora para evitar daños y asegurar un lavado eficiente.

¿Cada cuánto tiempo se debe realizar el mantenimiento?

Limpie el filtro de pelusas después de cada uso. Realice un ciclo de autolimpieza cada 30 lavados. Revise las mangueras cada 6 meses y reemplácelas si están dañadas. Descalcifique cada 3 meses si el agua es dura.

¿Dónde puedo conseguir piezas de repuesto?

Las piezas de repuesto están disponibles en centros de servicio autorizados de Mabe, tiendas de electrodomésticos o a través del sitio web oficial de Mabe. Consulte el manual para números de pieza específicos.

MANUAL DE USUARIO Aqua Saver LMH18380PKBB Mabe

Felicidades, sabemos que se preocupa por el medio ambiente y por eso con su nueva lavadora aqua saver no sólo cuidará su ropa, también cuida el agua gracias a su innovador sistema aqua saver que le ayuda a ahorrar hasta 120 litros de agua por cada carga.

muy importante

Por favor lea cuidadosamente este manual para conocer los detalles de operación y programación, así como las grandes ventajas que brinda su nueva lavadora automática. Si después de leer su manual sigue teniendo dudas llame a SERVIPLUS y recibirá orientación telefónica.

precauciones

Por su seguridad, lea este manual, el cual contiene información importante que debe seguirse al pie de la letra para minimizar el riesgo de incendio, explosión, choques eléctricos, daños a la propiedad, lesiones personales irreversibles o incluso fallecimientos. Consérvelo cerca de usted para resolver dudas acerca del uso, cuidado, seguridad y funcionamiento óptimo de su nueva lavadora.

índice

precauciones	4
	5
	6
advertencias	6
instalación	8
	8
	8
	9
	9
	9
	9
	10
	10
	11
	11
	12
	12
	12
	13
	14
	14
	14
	14
	14
cómo usar su lavadora	15
	15
	16
	17
	17
	18
	18
	19
	23
	24
	24
	25
	26
	27
	28
	29
	30
	30
	30
recomendaciones	31
	31
	31
consejos	32
	32
cuidados de la lavadora	32
	34
solución a problemas	35
códigos de falla	44
serviplus	46
	47
cupón de servicio	48

instalación adecuada

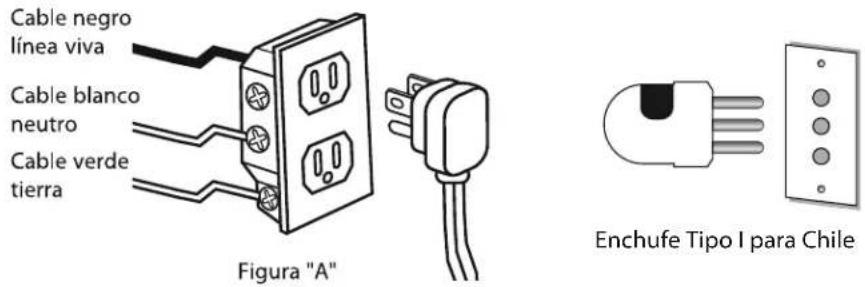

un interruptor general y circuitos independientes balanceados protegidos por

usted observe una intermitencia o parpadeo en cualquier luz de la casa, mientras su lavadora está en funcionamiento.

polarizado tipo "Y" con cable a tierra integrado, por ningún motivo lo elimine colocando un adaptador, cortando la terminal de tierra y/o reemplazándola por una clavija de dos terminales.

máximo utilizar extensiones eléctricas y/o unir cables inadecuados para la alimentación de su lavadora.

* Si por alguna razón tiene necesidad de utilizar una extensión eléctrica consulte a un técnico especializado o llame a SERVIPLUS para que le indiquen el tipo y características de la extensión eléctrica que puede utilizar.

otro aparato eléctrico en el mismo contacto de su lavadora mientras esté en funcionamiento.

jale. NUNCA JALE DEL CORDÓN.

fabricante, su agente de servicio o por un técnico especializado para evitar

la lavadora a la intemperie, cúbrala con una funda para lavadora o cualquier otro elemento que la proteja del sol y del agua.

contacto, adquiera uno, el cual debe ser instalado por un técnico

CLIENTE CUALQUIER DAÑO PERSONAL Y/O MATERIAL QUE PUEDA OCASIONAR EL PRODUCTO.

cuando use su lavadora

No manipule controles indebidamente ni encienda su lavadora si está desarmada o funcionando mal.

Nunca meta las manos en la lavadora mientras esté funcionando, espere a que se detenga completamente y asegúrese de que la lavadora esté apagada.

advertencias

No arme o desarme la lavadora usted mismo, llame a

Para evitar sufrir un choque eléctrico, fallas o accidentes, no instale su lavadora en un lugar donde esté expuesta a la humedad o al sol, de ser necesario cúbrala con una funda.

No use agua para lavar su lavadora. Utilice un trapo húmedo o una esponja.

No meta a lavar en su lavadora ropa pre tratada con solventes o sustancias flamables, ya que pueden causar accidentes.

Para evitar descargas eléctricas, un corto circuito o que la lavadora

el cordón eléctrico ni

recomendamos que retire la clavija/enchufe del contacto eléctrico cuando la lavadora no esté en uso.

Para evitar sufrir una descarga eléctrica, no conecte ni desconecte la clavija/enchufe con las manos mojadas.

Si el cordón de alimentación es dañado, éste debe ser reemplazado por el fabricante, su agente de servicio o por personal calificado para evitar así cualquier riesgo.

Al desconectar la lavadora de la corriente, nunca lo haga jalando el cordón, sino desde la clavija/enchufe.

con los que seguramente usted cuenta en su casa. A continuación lo detallamos

lavadora, junto con el manual de uso y cuidado.

lavadora.

nivel de burbuja

pinzas de mecánico

accesorios

Adaptador conexión de agua Y, 1 unidad, sólo para Chile

1 unidad, sólo para Chile

Tapón válvula preinstalado, sólo para Chile

Manguera de llenado (2)

Empaque (2)

Empaque con filtro (2)

minimizar las vibraciones durante el centrifugado. No obstante usted podrá ajustar la altura de su lavadora mediante el ajuste de las patas niveladoras.

presiones de suministro doméstico que van desde 70 hasta 500 kPa sin embargo,

el tiempo de llenado de su lavadora.

interior y de altura mayor a 90,0 cm, pero menor a 110,0 cm conectado al drenaje de la casa.

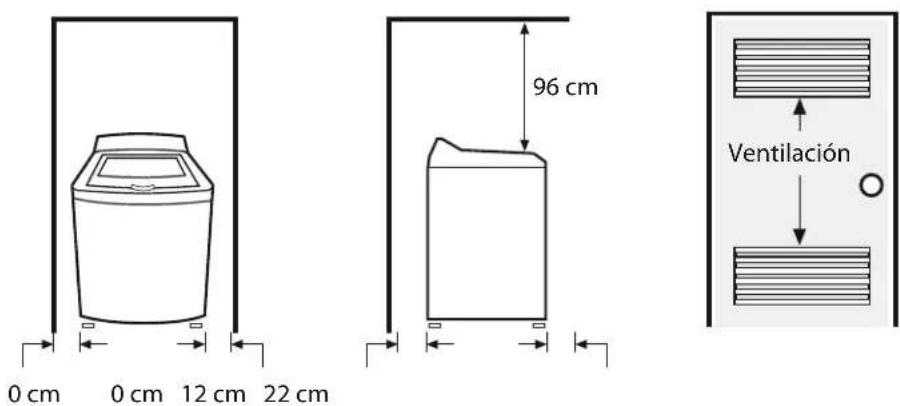

los espacios libres adicionales a las dimensiones de su lavadora y procurar una evite obstruirla con alfombras o tapetes.

presión de agua: Para garantizar una presión adecuada de llenado, debe

de suministro de agua, mejor será la presión de llenado.

que no existan problemas de presión en su instalación.

es simple, usted puede hacerla, o si

desempaque su lavadora

Asegúrese de retirar todos los aditamentos del empaque tanto de la parte superior como de la inferior de su lavadora.

Paso 1. Con cuidado, acueste su lavadora con la parte trasera hacia el piso y suelte la bolsa que sujeta la base del empaque.

Paso 2. Jale la base del empaque y asegúrese de que no queda ninguna pieza de cartón.

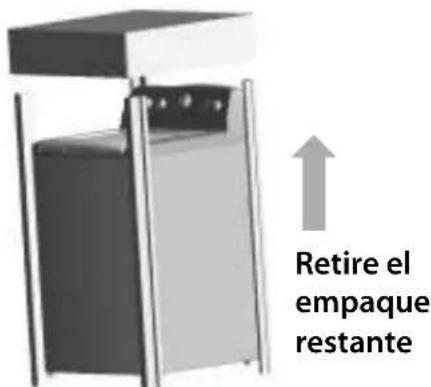

Paso 3. Regrese su lavadora a posición vertical y retire el resto del empaque

Paso 4. Abra la tapa de su lavadora y retire la caja del interior de su lavadora.

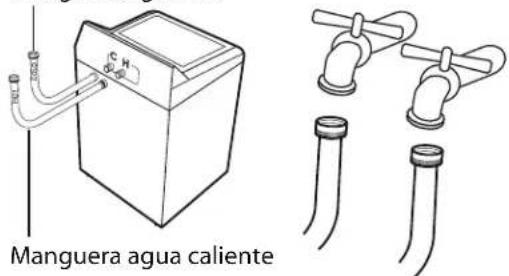

mangueras de llenado

Antes de conectar su lavadora a las tomas de agua, abra las llaves de alimentación y deje fluir el agua

Manguera agua fría

para evitar fugas de agua.

de suministro de la Comisión del agua de su localidad, le recomendamos limpiar

Asegúrese de instalar las mangueras de llenado provistas con su lavadora. Evite usar mangueras usadas o deterioradas.

y el dorado en la toma de agua de su lavadora.

ambas mangueras a las toma de agua de la lavadora.

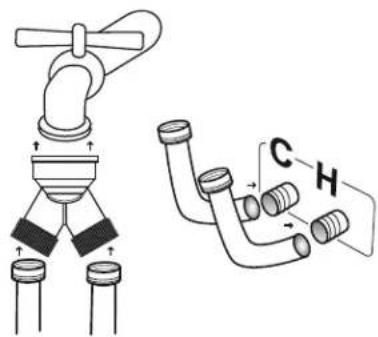

1. Coloque el adaptador Y en la llave de agua de su domicilio
2. Conecte las mangueras en cada extremo del adaptador Y
3. Para evitar fugas de agua asegúrese de acomodar perfectamente los empaques de goma de las mangueras y del adaptador Y.

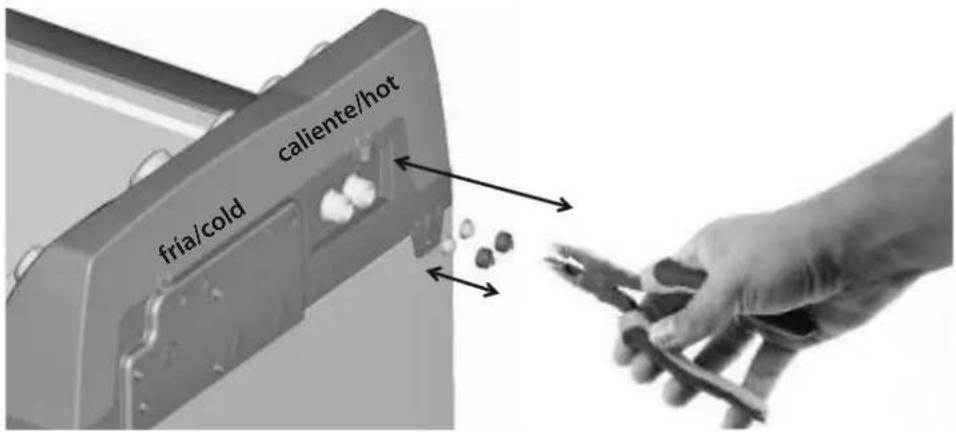

desde fabrica en la toma de agua caliente de la lavadora.

temperatura lavado / enjuague

asegurarse que la temperatura del agua

esto evitar que la válvulas de la toma de agua de su lavadora se dañen por trabajar innecesariamente.

conexión al desagüe

usando el cincho plástico.

nivelación

Ajuste manualmente las cuatro patas niveladoras lo necesario para que su de la lavadora use el nivel.

Nivele lado a lado usando las patas delanteras niveladoras

Pinzas de mecánico Utilice unas pinzas de mecánico para ajustar las patas niveladoras

Verificar con un nivel de burbuja

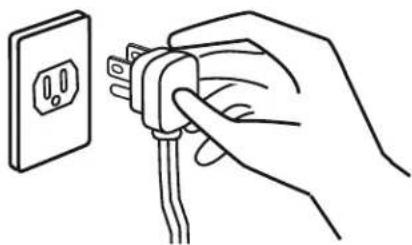

conexión a la corriente

Asegúrese de que su lavadora esté apagada al conectar el cable tomacorriente al contacto o enchufe. No presione ningún botón ni mueva ninguna perilla mientras la conecta.

verificación de la instalación

apoyada sobre sus cuatro patas.

programa, seleccione el nivel medio de agua y presione el botón inicio/pausa para que efectúe un ciclo completo.

suave y se escucha diferente a las lavadoras de agitador tradicionales debido

de permanecer cerrada la tapa sin permitir que se abra hasta que la canasta esté totalmente detenida para evitar accidentes.

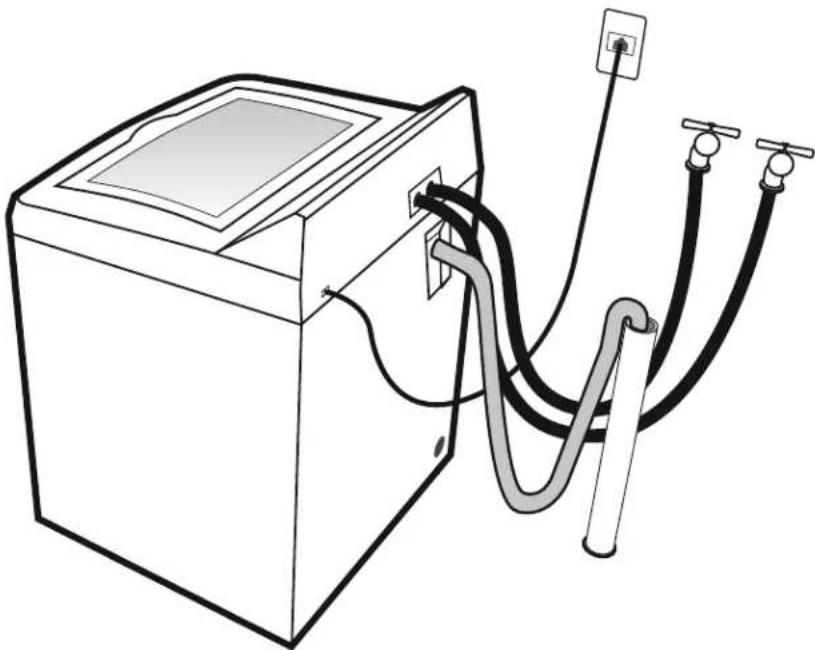

¡felicidades, usted ha terminado exitosamente su instalación!

beneficios y características beneficios

características de su lavadora aqua saver seguro de tapa

en funcionamiento.

nota: la tapa debe estar cerrada para que su lavadora pueda iniciar el proceso de lavado.

acomodo de ropa

moviéndola, para un mejor desarrollo del ciclo. Debido a que esta lavadora ahorra gran cantidad de agua, notará que su carga de ropa no está totalmente

nota: vea en recomendaciones de uso cómo acomodar la ropa para garantizar un mejor desempeño de su lavadora.

Antes de colocar las prendas dentro de la lavadora se recomienda revisar que los bolsillos no contengan monedas o algún objeto extraño que pudiera llegar a afectar el buen funcionamiento de su lavadora

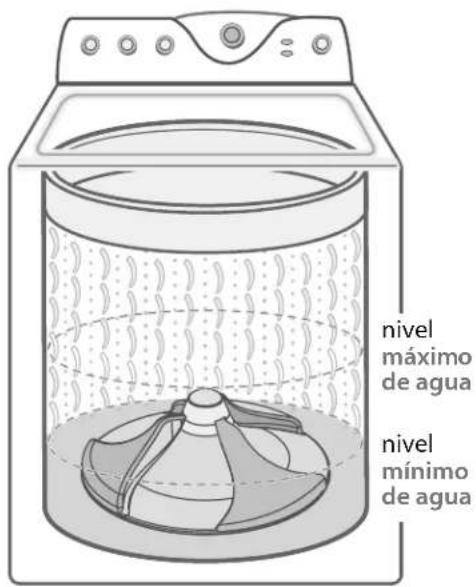

niveles automáticos de agua

automáticamente el nivel de agua óptimo que corresponde a la cantidad y tipo de ropa que ha colocado para ser lavada.

nota: Es normal que en la mayoría de los ciclos en sus diferentes niveles de carga de ropa, el nivel de agua que percibe esté por debajo de la ropa, es ahí donde su lavadora encuentra su mejor desempeño y maximiza el ahorro de agua.

movimiento del infusor mabe

movimiento del agua y la ropa en el ciclo de lavado y enjuague.

Para ahorrar agua y limpiar su ropa con el mayor cuidado, el movimiento de la ropa con el sistema aqua saver es muy diferente al de los sistemas de lavado tradicionales, y va cambiando durante el ciclo de lavado.

cómo usar su lavadora

para lavadoras automáticas"

excesivos, requerimiento adicional de agua, un detrimento en el enjuague de su ropa o inclusive fallas en su lavadora.

fabricante de suavizante, detergente y blanqueador para determinar las dosis que debe usar, asegura un mejor desempeño de lavado y un mayor cuidado para su ropa.

cómo cargar la lavadora:

1. Antes de empezar a cargar su lavadora, doble sus prendas de la siguiente

- Para prendas pequeñas

Dobla por la mitad, comprime ligeramente y coloca la prenda dentro de la canasta sin cubrir el infusor.

Toma la prenda por el centro

Dobla en tres partes formando una N.

Comprime ligeramente y coloca la prenda dentro de la canasta sin cubrir el infusor

si quieres lavar un edredón/cubrecama, la manera correcta es tomarlo de uno de los extremos e introducirlo en forma de espiral, procurando que quede acomodado alrededor de la canasta así hasta finalizar en el otro extremo.

si el edredón/cubrecama sobrepasa el límite señalado, debes comprimir ligeramente hacia adentro a manera de asegurar que el volumen queda por abajo del límite.

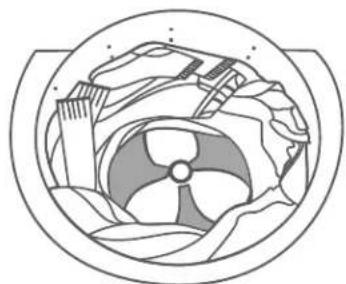

1. Coloque la carga de ropa de manera uniforme, alrededor del

homogénea, como en la Fig. 1.

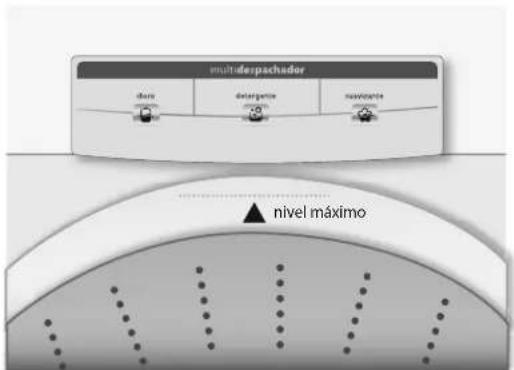

1. Cargue la lavadora por debajo del nivel indicado por la etiqueta

la maquina puede provocar desbalance y golpeteo en la

desempeño en el lavado

nota: El sobrecargar su lavadora puede reducir el desempeño de lavado. (ver tabla de cargas de lavado sugeridas).

Fig. 1

Fig. 2

el llenado de agua

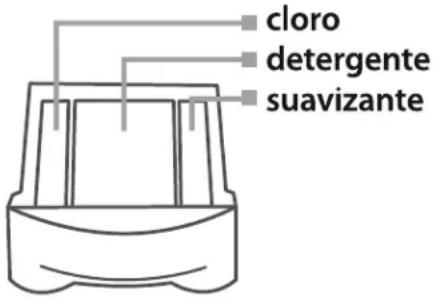

su multidespachador tecnoclean y para evitar el posible manchado de la ropa por detergente o suavizante, el llenado de agua se hace por la parte de atrás de la canasta, al contrario de las lavadoras tradicionales que llenan directamente al interior de la misma.

De esta manera el detergente, blanqueador y suavizante se diluye antes de entrar en contacto directo con su ropa, asegurando un cuidado superior.

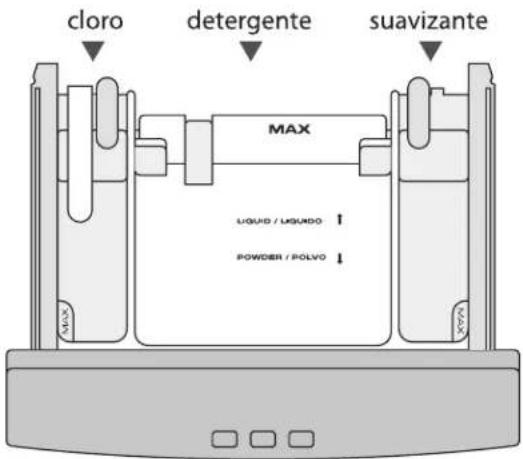

uso del despachador de aditivos de lavado.

compartimento del cloro o blanqueador líquido.

Use sólo cloro o blanqueador

(ciclo de "blancos"), viértalo en el compartimento del cloro sin sobrellenar mas allá de la marca que indica el nivel máximo. Use menos para cargas menores.

No diluya el cloro.

automáticamente entre tina y canasta donde se terminará de

mezclar evitando el contacto directo con las prendas. Utilice únicamente este

del detergente en la cantidad recomendada por el fabricante de acuerdo a el tamaño de la carga de ropa. Use siempre este depósito, no ponga el detergente sobre la ropa en la lavadora.

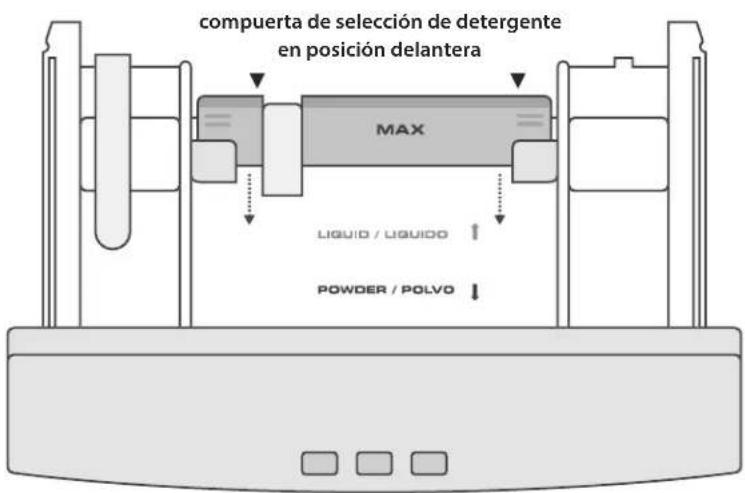

detergente que se encuentra al final de su despachador en la posición delantera, como se muestra en la figura 1.

FIG. 1

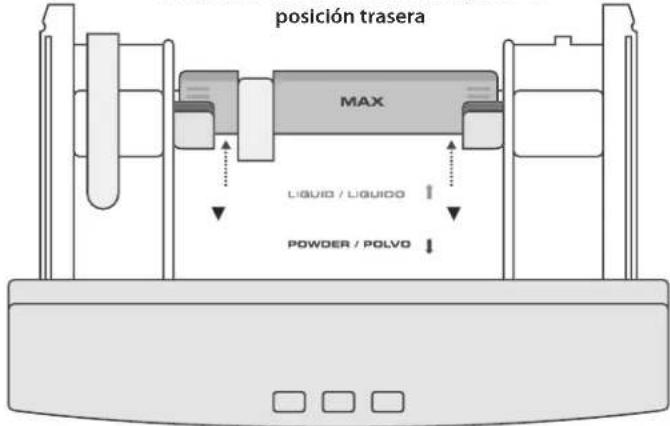

líquido coloque la compuerta azul de selección de detergente que se encuentra

despachador en la posición trasera como se muestra en la figura 2.

compuerta de selección de detergente en

FIG. 2

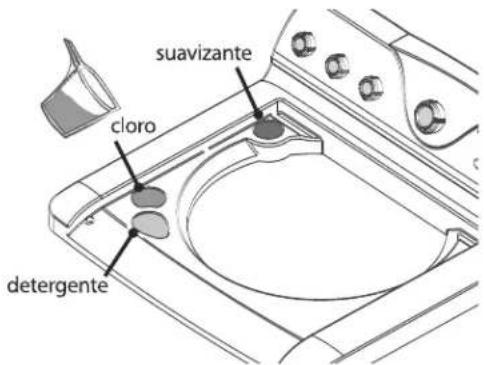

\* Para los modelos LHS19580ZKBB, LHS17480PKBB y LHS19580ZKPB:

suavizante: Coloque la cantidad de suavizante recomendada por el fabricante respetando siempre los niveles máximos indicados en su despachador. Sobrepasar este nivel puede provocar que el aditivo se despache antes de tiempo.

Al momento de programar su lavadora, asegúrese de que la opción enjuague con suavizante

esté encendida, de lo contrario el suavizante no se despachará.

nota: Algunos programas no tienen predeterminada la opción de enjuague con suavizante, sin embargo usted podrá seleccionarla en cualquier ciclo de lavado desde la función de toque personal en el Panel de Control.

suavizante.

cloro: Coloque la cantidad de cloro recomendada por el fabricante respetando siempre los niveles máximos indicados en su despachador.

depósito del detergente en la cantidad recomendada por el fabricante de acuerdo

aditivo se dispense antes de tiempo.

despachará directamente entre tina y canasta al momento de vaciarlo sobre el compartimento. Use siempre este depósito, no coloque detergente directamente sobre la ropa en la lavadora.

nota: Conserve siempre limpios sus depósitos de detergente y suavizante.

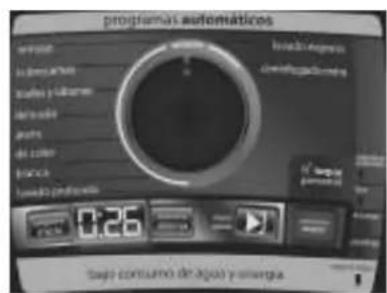

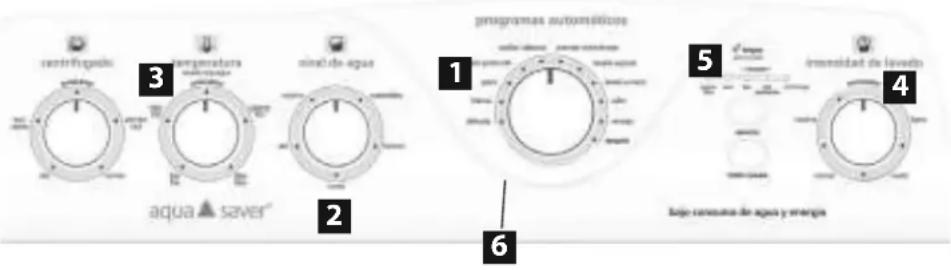

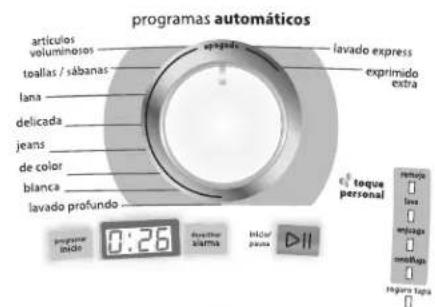

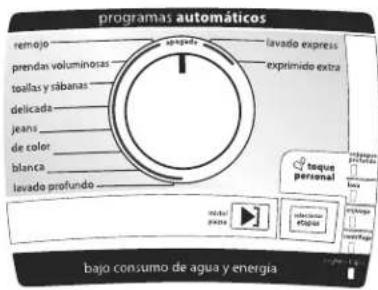

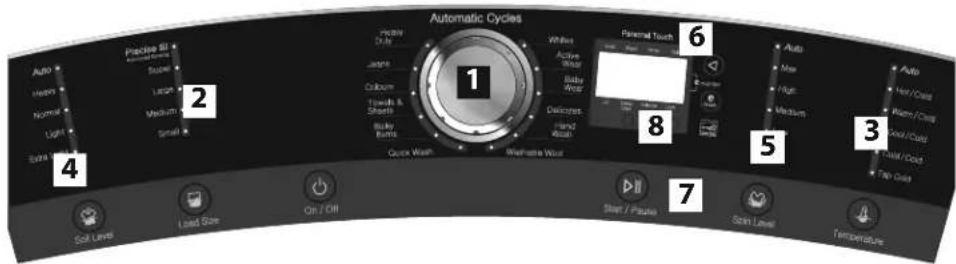

panel de control

modelos LMH19589ZKBB, LMH19589ZKGG LMH19589ZGGX, WGH19542ZGGY, LMH20589ZKBB LMH20589ZKGG, LMH20589ZKGGX, WGH20589ZKGGY

secuencia de operación: Para iniciar la operación, gire la perilla 1 y coloque el indicador en el programa de su elección. Gire las perillas 2, 3, 4 y 5 para seleccionar las diferentes opciones de lavado dependiendo de su carga de ropa. Oprima el botón inicio/pausa (botón 7).

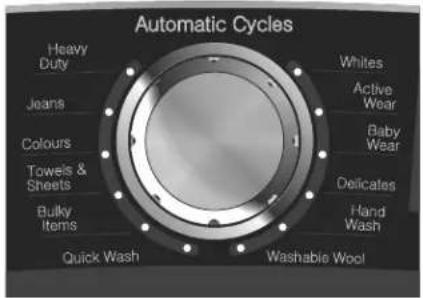

1 selección de programas

Gire la perilla para cambiar entre los programas disponibles de acuerdo al tipo de ropa a lavar. Utilice los ciclos recomendados para cada tipo de ropa para obtener el máximo desempeño en lavado y cuidado de su ropa

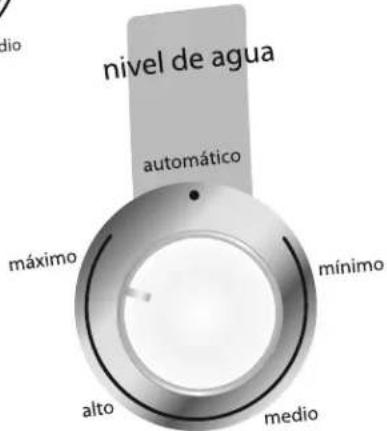

2 nivel de agua

Existen 4 niveles de agua y un sensor automático. Seleccione el que necesite o permita al sensor automático hacerlo por usted.

nota: debido a que esta lavadora ahorra gran cantidad de agua notará que su carga no está totalmente sumergida en agua. Esto es normal

3 temperaturas

Seleccione entre los 4 niveles de temperatura del agua del lavado, o permita que el sensor automático decida de acuerdo al programa seleccionado (posición sensor automático)..

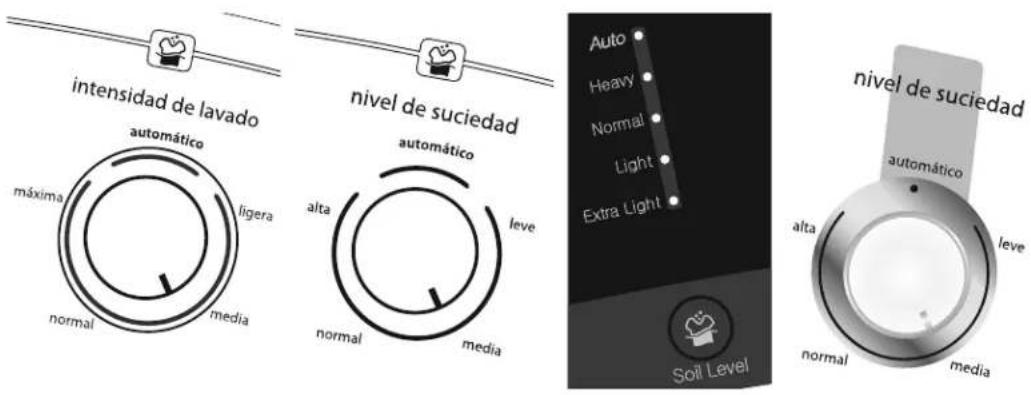

4 intensidad de lavado/nivel de suciedad

Existen 4 niveles de intensidad de lavado y un nivel automático. Seleccione la intensidad que su ropa necesite, o permita al sensor automático hacerlo por usted.

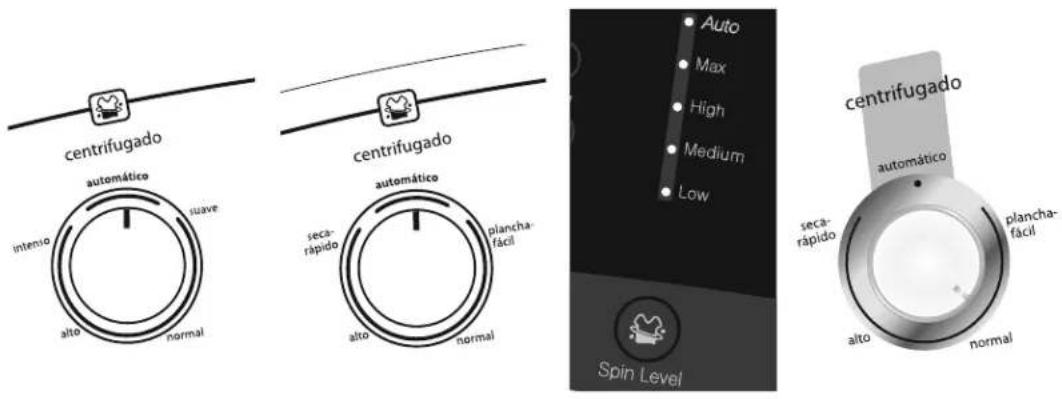

5 nivel de centrifugado

Seleccione entre los 4 niveles de centrifugado (exprimido) el que más le convenga, o permita que el sensor automático lo haga por usted dependiendo del programa seleccionado.

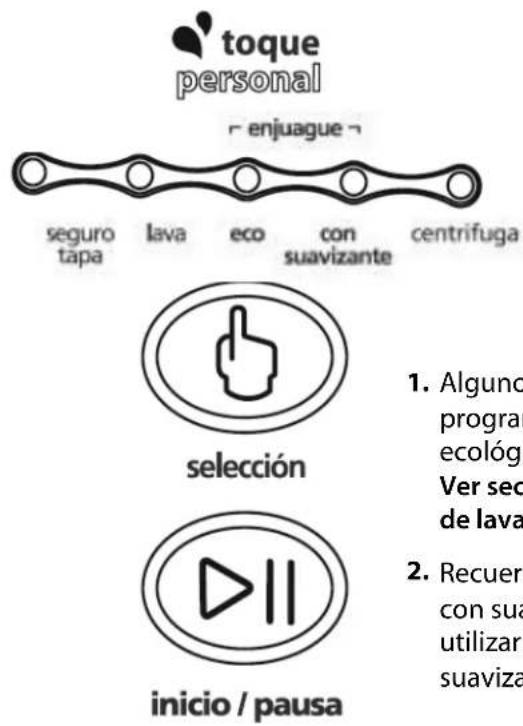

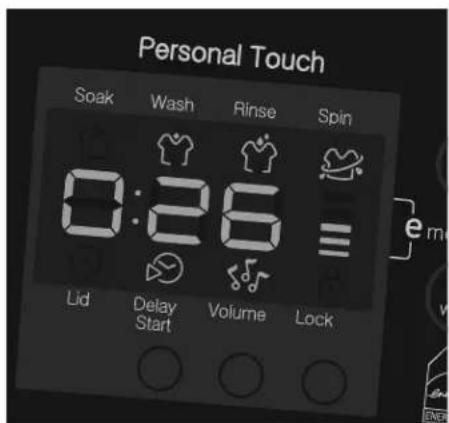

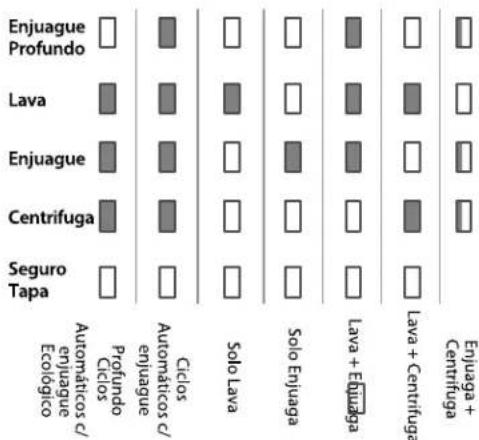

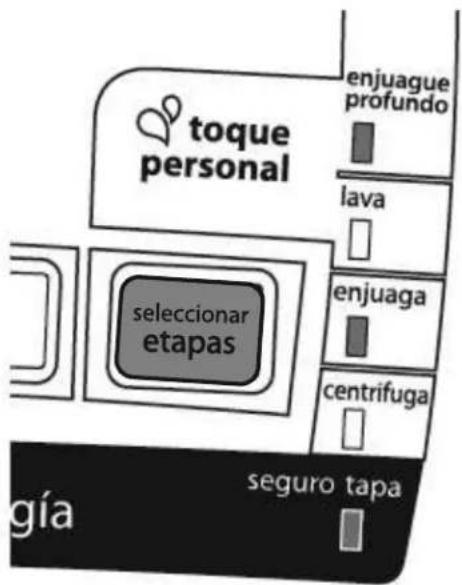

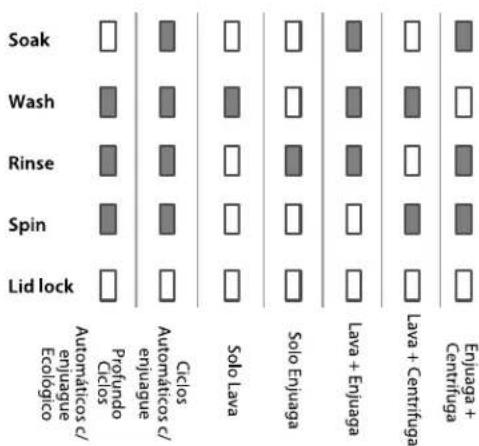

6 selección de etapas "toque personal"

Presione repetidamente el botón de selección para elegir las etapas independientes del ciclo de lavado o la combinación de etapas que necesite para sólo lavar, sólo enjuagar, lavar y centrifugar, etc. Las luces se encenderán indicándole las funciones seleccionadas.

7 inicio pausa

Con este botón usted podrá iniciar el funcionamiento de su lavadora o pausarla una vez que esté en operación. Para reanudar sólo oprima el botón una vez más.

8 programar inicio

Este botón le permite programar el momento en que usted necesite que su lavadora comience el ciclo de lavado. Oprima el botón programar inicio repetidas veces hasta que la pantalla muestre el tiempo de retraso en que la lavadora comenzará a operar. La cantidad se muestra en minutos con intervalos de 30 minutos.

9 botón de alarma de fin de ciclo

Este botón le permitirá con sólo presionarlo el activar o desactivar la función de alarma de fin de ciclo que consta de una señal audible al momento en que su lavadora termina el ciclo de lavado. Al activarse la alarma se encenderá un led de color rojo en el display de su lavadora.

panel de control modelos LMH18380PKBB, LMH18480ZKBB

secuencia de operación: Para iniciar la operación, gire la perilla 1 y coloque el indicador en el programa de su elección. Gire las perillas 2, 3, 4 (en los modelos que aplique) para seleccionar las diferentes opciones de lavado dependiendo de su carga de ropa. Oprima el botón inicio/pausa (botón 6).

1 selección de programas

Gire la perilla para cambiar entre los programas disponibles de acuerdo al tipo de ropa a lavar. Utilice los ciclos recomendados para cada tipo de ropa para obtener el máximo desempeño en lavado y cuidado de su ropa

2 nivel de agua

Existen 4 niveles de agua y un sensor automático. Seleccione el que necesite o permita al sensor automático hacerlo por usted.

nota: debido a que esta lavadora ahorra gran cantidad de agua notará que su carga no está totalmente sumergida en agua. Esto es normal

3 temperaturas

Seleccione entre los 4 niveles de temperatura del agua del lavado, o permita que el sensor automático decida de acuerdo al programa seleccionado (posición sensor automático)..

4 intensidad de lavado/nivel de suciedad

Existen 4 niveles de intensidad de lavado y un nivel automático.

Seleccione la intensidad que su ropa necesite, o permita al sensor automático hacerlo por usted.

5 nivel de centrifugado

Seleccione entre los 4 niveles de centrifugado (exprimido) el que más le convenga, o permita que el sensor automático lo haga por usted dependiendo del programa seleccionado.

6 selección de etapas "toque personal"

Presione repetidamente el botón de selección para elegir las etapas independientes del ciclo de lavado o la combinación de etapas que necesite para sólo lavar, sólo enjuagar, lavar y centrifugar, etc. Las luces se encenderán indicándole las funciones seleccionadas.

7 inicio pausa

Con este botón usted podrá iniciar el funcionamiento de su lavadora o pausarla una vez que esté en operación. Para reanudar sólo oprima el botón una vez más.

8 programar inicio

Este botón le permite programar el momento en que usted necesite que su lavadora comience el ciclo de lavado. Oprima el botón programar inicio repetidas veces hasta que la pantalla muestre el tiempo de retraso en que la lavadora comenzará a operar. La cantidad se muestra en minutos con intervalos de 30 minutos.

9 botón de alarma de fin de ciclo

Este botón le permitirá con sólo presionarlo el activar o desactivar la función de alarma de fin de ciclo que consta de una señal audible al momento en que su lavadora termina el ciclo de lavado. Al activarse la alarma se encenderá un led de color rojo en el display de su lavadora.

panel de control

modelos LHS19580ZKBB, LHS17480PKBB, LHS19580ZKPB y LHS17480PKBBX.

secuencia de operación: Para iniciar la operación, gire la perilla 1 y coloque el indicador en el programa de su elección. Gire las perillas 2, 3, 4 (en los modelos que aplique) para seleccionar las diferentes opciones de lavado dependiendo de su carga de ropa. Oprima el botón inicio/pausa (botón 7).

1 selección de programas

Gire la perilla para cambiar entre los programas disponibles de acuerdo al tipo de ropa a lavar. Utilice los ciclos recomendados para cada tipo de ropa para obtener el máximo desempeño en lavado y cuidado de su ropa

5 nivel de centrifugado

Seleccione entre los 4 niveles de centrifugado (exprimido) el que más le convenga, o permita que el sensor automático lo haga por usted dependiendo del programa seleccionado.

2 nivel de agua

Existen 4 niveles de agua y un sensor automático.

Seleccione el que necesite o permita al sensor automático hacerlo por usted.

nota: Es normal que su carga no esté totalmente sumergida en agua. Su lavadora está diseñada para emplear la cantidad exacta de agua necesaria para lograr el máximo desempeño de lavado y cuidado de sus prendas.

6 selección de etapas "toque personal"

Presione repetidamente el botón de selección para elegir las etapas independientes del ciclo de lavado o la combinación de etapas que necesite para sólo lavar, sólo enjuagar, lavar y centrifugar, etc. Las luces se encenderán indicándole las funciones seleccionadas.

3 temperaturas

Seleccione entre los 4 niveles de temperatura del agua del lavado, o permita que el sensor automático decida de acuerdo al programa seleccionado (posición sensor automático).

nota: para conocer el tiempo de centrifugado que tiene cada programa de lavado en su posición automática, vea la tabla "descripción de los ciclos de lavado" de la pagina 23.

4 intensidad de lavado

Existen 4 niveles de Intensidad de Lavado y un nivel Automático. La intensidad de lavado permite incrementar o reducir el tiempo de agitación. Vea la tabla "descripción de ciclos de lavado" para conocer los tiempos predeterminados y sus opciones. Seleccione la intensidad que su ropa necesite, o permita al sensor automático hacerlo por usted.

7 inicio/pausa

Con este botón usted podrá iniciar el funcionamiento de su lavadora o pausarla una vez que esté en operación.

nota: Para iniciar del ciclo de lavado, usted podrá escuchar una tonada que le indica que su lavadora está lista, seguido de un sonido del seguro de tapa.

Para reanudar el ciclo, verifique que la tapa está bien cerrada y oprima el botón inicio/pausa una vez mas.

panel de control

secuencia de operación: Para iniciar la operación, toque el botón de

programa de su elección se encienda. Toque los botones 2, 3, 4 y 5 para seleccionar las diferentes opciones de lavado dependiendo de su carga de ropa. Toque el

1 selección de programas

Gire la perilla para cambiar entre los programas disponibles de acuerdo al tipo de ropa a lavar. Utilice los ciclos recomendados para cada tipo de ropa para obtener el máximo desempeño en lavado y cuidado de su ropa

5 nivel de centrifugado

más le convenga, o permita que el sensor automático lo haga por usted dependiendo del programa seleccionado.

2 nivel de agua (load size)

el tamaño de carga de ropa a lavar.

6 selección de etapas "personal touch"

Toque repetidamente el botón para elegir las etapas independientes del ciclo de lavado o la combinación de etapas que necesite para solo lavar

o permita al sensor automático hacerlo por usted.

indicadores se encenderán mostrando las funciones seleccionadas.

nota: debido a que esta lavadora ahorra gran cantidad de agua notará que su carga no está totalmente

3 temperaturas

temperatura del agua del lavado, o permita que el sensor automático decida de acuerdo al programa

7 inicio/pausa

Usted podrá iniciar el funcionamiento de su lavadora o pausarla una vez que esté en operación.

nota: Para iniciar del ciclo de lavado, usted podrá escuchar una tonada que le indica que su lavadora está lista, seguido de un sonido del seguro de tapa.

4 intensidad de lavado/nivel de suciedad/ soil level

de Lavado y un nivel Automático.

tapa está bien cerrada y oprima el botón inicio/pausa una vez mas.

incrementar o reducir el tiempo de

8 botón de alarma de fin de ciclo /

solo tocarlo el activar o desactivar

de ciclos de lavado" para conocer los tiempos predeterminados y sus

que consta de una señal audible al momento en que su lavadora termina el ciclo de lavado. También le permitirá controlar la señal audible que se emite al tocar cada botón.

su ropa necesite, o permita al sensor automático hacerlo por usted.

ciclos de lavado	lavado		tipo de ropa recomendada	temp. recomendada	tipo de enjuague predeterminado *1	exprimido *2	tiempo total (hrs.) *3
	intensidad tiempo (min)						mín.	normal	máx.
lavado profundo	agitación intensa	16 - automático de 14 ligera a 18 máxima.	ropa muy sucia o con manchas difíciles (no usar con ropa delicada)	caliente/tibia	enjuague ecológico	5 min de exprimido final	00:56	01:15	01:40
blanca	agitación intensa	16 - automático de 14 ligera a 18 máxima.	ropa blanca o colores claros	tibia	enjuague ecológico	5 min de exprimido final	01:00	01:10	01:35
de color	agitación ligera	11 - automático de 9 ligera a 13 máxima.	prendas de color y de suciedad media a ligera	fría	enjuague profundo / o enjuague con suavizante	2 min de exprimido final	01:00	01:10	01:35
jeans	agitación normal	11 - automático de 9 ligera a 13 máxima.	4 o más pantalones o prendas de mezclilla	fría	enjuague ecológico	5 min de exprimido final	01:02	01:12	01:37
delicada	agitación ligera	6 - automático de 4 ligera a 8 máxima	prendas con aplicaciones de bordado, cintas sueltas, tejidos delicados y cuya etiqueta indique intensidad de lavado ligera.	fría	enjuague ecológico	2 min de exprimido final	00:55	01:12	01:30
toallas/sábanas	agitación normal	13 - automático de 11 ligera a 15 máxima	toallas, sábanas y fundas de almohadas	tibia	enjuague profundo / o enjuague con suavizante	5 min de exprimido final	01:02	01:05	01:37
prendas voluminosas	agitacion media + reposos	13 - tiempo fijo	prendas voluminosas	fría	enjuague profundo / o enjuague con suavizante	5 min de exprimido final	01:14	01:14	01:39
lavado express	agitación normal	8 - tiempo fijo	cargas de ropa pequeñas o medianas con suciedad ligera	tibia	enjuague profundo / o enjuague con suavizante	3 min de exprimido final	00:43	00:53	01:18
lavado a mano	agitación ligera	8 - automático de 6 ligera a 10 máxima	ropa de bebé, prendas tejidas cuya etiqueta indique lavado a mano.	fría	enjuague profundo / o enjuague con suavizante	N/A	00:30	00:40	01:05
remojo (sólo algunos modelos)	agitación ligera + reposos. permite que la acción química remueva las manchas en las prendas maximizando su cuidado	12 - tiempo fijo	prendas con manchas difíciles, prendas delicadas.	fría	no hay enjuague	N/A	00:35	00:35	01:00
exprimido extra	serie de rampas de aceleración y exprimido a alta velocidad	N/A	evite prendas de lana (no se recomienda para prendas delicadas)	N/A	no aplica	5 min de exprimido final

*1. Usted podrá cambiar el tipo de Enjuague para adaptarse a sus hábitos de lavado. Ver sección Panel de Control para aprender a usar ambos tipos de enjuague.

*2. Tiempo de exprimido a velocidad final programado en posición automática de la perilla de intensidad de centrifugado.

*3. Tiempo Total del Ciclo. Este tiempo varía en función de la presión de agua durante el llenado y la cantidad de ropa que se está lavando.

selección de programa

El patrón (movimiento) de lavado y el tiempo de ciclos está preestablecido y dependen del programa que usted seleccione. Los ciclos fueron especialmente diseñados para usted en laboratorios de investigación para brindarle el mejor trato y proporcionar el mejor lavado a sus prendas.

selección de temperatura

modo manual: Según sea el caso, gire la perilla o toque el botón para seleccionar la temperatura adecuada para el tipo de prendas que va a lavar.

modo automático La lavadora cuenta con una posición sensor automático, donde la lavadora de manera automática, según el programa, seleccionará la temperatura apropiada.

Si usted lo prefiere, seleccione la temperatura de acuerdo a sus necesidades.

Para un mejor resultado en el lavado y cuidado de la ropa le sugerimos que use la posición automático o la que recomiende la etiqueta de su ropa.

importante: Si utiliza opciones con temperatura de agua caliente o tibia debe asegurarse de conectar el agua caliente a su lavadora, en caso de no contar con agua caliente utilice solo agua fría y programe Frío/ Frío en el selector de temperatura.

intensidad de lavado/nivel de suciedad (sólo Chile)/soil level

(no aplica para modelo LMH18380PKBB)

Para efectuar el lavado adecuado según el grado de suciedad (soil level) de la ropa, la intensidad de lavado se refiere al tiempo de agitación que la lavadora dará a sus prendas, la cual puede aumentar o disminuir en cada programa de lavado.

El sensor automático determina la intensidad de lavado de acuerdo al programa seleccionado.

Si lo prefiere, usted puede girar la perilla de intensidad de lavado para incrementar o reducir el tiempo de agitación intensa del ciclo de lavado.

nivel de centrifugado

LMH18380PKBB y LMH18480ZKBB)

Los centrifugados están especialmente diseñados para alcanzar un nivel óptimo de secado en su ropa

La lavadora cuenta con una posición de sensor automático, en esta posición la lavadora de manera automática, según el programa, seleccionará el nivel de centrifugado adecuado a la ropa.

selección de nivel de agua

modo manual:

Gire la perilla para seleccionar el nivel de agua de acuerdo a la cantidad de ropa a lavar.

modo automático:

Esta lavadora cuenta con una opción de sensor automático de agua, el cual le permitirá lavareficientementeyahorrar grandes cantidades de agua, al asignar la cantidad ideal para cada carga de ropa.

nota: Tanto los niveles automáticos como manuales están diseñados para economizar agua. Es normal que sus prendas no queden totalmente sumergidas.

Le recomendamos que siempre utilice la opción automático.

Con la opción automática, su lavadora comenzará a llenarse hasta llegar a un mínimo nivel de agua, después iniciará un periodo de agitación donde detectará la cantidad de ropa que usted colocó y determinará si la cantidad de agua es suficiente o requiere más, si es así, se detendrá y seguirá llenando.

Esta operación se repetirá hasta que su lavadora tenga el agua necesaria para la cantidad de ropa que se encuentre en la canasta. Si usted lo desea puede seleccionar el nivel de agua manualmente de acuerdo con la cantidad de ropa a lavar, ésta deberá moverse libremente.

precaución: No llene manualmente su lavadora, ya que esto puede ocasionar un bajo desempeño de lavado e incluso daño en las válvulas por trabajo en seco o sobrellenado.

Su nueva lavadora tiene un sistema de seguridad que no permite pasar del máximo nivel de llenado, de modo que cuando se rebasa este nivel, usted verá agua derramada en el piso, por lo cual no es recomendable el llenado directo con la manguera a la tina.

funciones

modo automático: Para iniciar en modo automático después de haber

programa cuando la lavadora ya está funcionando, debe presionar el mismo botón para detener el funcionamiento, cambie al programa deseado y para iniciarla nuevamente presione el botón inicio/pausa, el ciclo iniciará desde el principio.

del lavado o enjuague para lavar otra carga de ropa.

* para las opciones de toque personal, el único tipo de enjuague que está habilitado es el enjuague profundo o enjuague con suavizante (según el modelo de su lavadora)

nota: el toque personal no aplica a los ciclos de lavado express, centrifugado extra, remojo, prendas voluminosas y lavado a mano.

sólo lava:

efectuar el drenado del agua.

sólo lava y centrifuga:

Realizará el llenado y posteriormente la agitación del lavado.

Al terminar hará el drenado del agua y el centrifugado de la ropa, terminando

sólo lava y enjuaga:

Realizará el llenado y posteriormente la agitación del lavado. Al terminar hará el drenado del agua donde se encenderá el indicador de centrifuga, posteriormente

sólo enjuaga:

Comenzara realizando un drenado de agua con centrifugado, durante esta operación el indicador de centrifuga permanecerá encendido. Posteriormente se suministrará agua limpia y realizará la agitación de enjuague mientras el indicador

realiza el drenado de agua de enjuague, para drenar el agua seleccione la opción de sólo centrifuga.

enjuague profundo o enjuague con suavizante

comparado con un enjuague tradicional.

enjuague ecológico:

exprimidos a alta velocidad lo que permite eliminar el jabón residual y optimizar el uso del agua.

secuencia modelos aqua saver

1. Algunos ciclos de lavado están programados para emplear enjuague ecológico como predeterminado. Ver sección Descripción de los ciclos de lavado.

2. Recuerda seleccionar el enjuague con suavizante cuando quieras utilizar tu despachador de suavizante.

3. El seguro de tapa se activa con el botón de inicio/pausa

secuencia de operación toque personal

Seguro Tapa	Enjuague
	Lava	Eco	Con Suavizante	Centrifuga
○	●	●	○	● Ciclos Automáticos
○	●	○	●	● Sin Suavizante Ciclos Automáticos con Suavizante Solo Lava
○	●	○	○	○
○	○	○	●	○ Solo Enjuaga
○	●	○	●	○ Lava + Enjuaga
○	●	○	○	● Lava + Centrifuga
○	○	○	●	● Enjuaga + Centrifuga
○	○	○	○	● Solo Centrifuga

secuencia modelos aqua saver

modelos LMH19589, LMH18480 y LMH18380

secuencia de operación toque personal

secuencia de operación toque personal

nota: algunos programas de lavado están programados para emplear enjuague ecológico. recuerda que podrás emplear enjuague profundo activándolo desde el botón de selección.

características adicionales

multidespachador tecnoclean

No aplica para los modelos: LHS19580, LHS17480, y LHS19580

Éste despachador disuelve el detergente en polvo, el cloro y el suavizante de manera automática.

Siga las instrucciones del fabricante.

Se recomienda utilizar detergente liquido.

Para más información sobre los despachadores, vea la pág.17

No aplica para los modelos LMH18380, LMH18480, LHS19580, LHS17480, y LHS19580

Con esta función podrá programar el momento en el que la lavadora iniciará el proceso de lavado, así como conocer el tiempo que tardará en realizarse el ciclo completo o función seleccionada una vez que esta haya empezado.

1. Seleccione el ciclo a utilizar, automático o manual.
2. Pulse el botón del display repetidamente hasta alcanzar el tiempo deseado.

inicio / pausa

nota: Tiempo mínimo: 30 minutos y máximo de 9 horas 30 minutos en intervalos de 30 minutos.

1. Presione el botón inicio/pausa para comenzar la cuenta regresiva.
   nota: Los intervalos funcionan en forma cíclica. Para regresar a un intervalo anterior, presione repetidamente el botón del display hasta alcanzar de nuevo el ciclo deseado.
2. Para pausar la cuenta regresiva presione el botón inicio/pausa (el display comienza a parpadear) y para continuar, presione nuevamente.
3. Si desea cancelar el inicio programado, gire la perilla de programas.
4. Si requiere aumentar o disminuir el tiempo una vez iniciada la cuenta regresiva, presione inicio/pausa y pulse el botón del display repetidamente hasta alcanzar el tiempo deseado.

recomendaciones

para el lavado de su ropa

la temperatura del agua que debe de emplear, si puede mezclarla con otros tipos de tela y si puede utilizar blanqueador para su limpieza.

sobrecargue la canasta.

de tela y el grado de suciedad de las mismas.

recomendaciones del fabricante, ya que el exceso de detergente puede dañar su lavadora.

para evitar que se arrugue o se generen malos olores.

cargas sugeridas

en una carga máxima de ropa para lograr excelentes resultados en el lavado.

		19 kg.	18 kg.	17 kg.
tipo de carga	prenda	cantidad	cantidad	cantidad
carga normal	Camisas	10 piezas	10 piezas	10 piezas
	Camisetas	10 piezas	10 piezas	9 piezas
	Pantalones	9 piezas	8 piezas	7 piezas
	Ropa interior	17 piezas	16 piezas	15 piezas
carga blancos	Fundas	10 piezas	10 piezas	9 piezas
		7 piezas	7 piezas	6 piezas
	Toallas	7 piezas	7 piezas	6 piezas

Camisas	.2
Camisetas	.08
Pantalones	.4
Ropa interior	.05
	.4
Fundas	.07
Toallas	.5

nota: 1 kilogramo es igual a 2,2 libras, según el sistema métrico decimal.

consejos

detergente durante 30 min y talle ocasionalmente. Finalmente lave en ciclo normal y seque al sol.

tomate y grasa de comida: Deje reposar por 10 min, después con

ponga a remojar con un poco de detergente 30 min y lave la prenda

mugre de calcetines/cuellos y puños/percudido de camisas:

Remoje durante 30 min con detergente y lave de preferencia

utilice cloro y vuelva a lavar en ciclo normal.

cuidados de la lavadora

A continuación enunciamos algunas recomendaciones para mantener su lavadora en las mejores condiciones.

cómo mantener su canasta de acero inoxidable:

productos abrasivos, ya que éstos pueden dañarla.

cómo mantener su lavadora:

Usted puede limpiar el exterior de su lavadora con cera para pulir autos, con franela limpia y seca. Ponga una cantidad de cera para autos en la franela y frote

puede limpiarla con una esponja o franela húmeda.

cómo realizar la limpieza de la tapa:

Recomendamos que cada vez que termine de utilizar la lavadora limpie con un trapo húmedo, eliminando las manchas de agua con jabón para evitar que se acumule sarro.

cuidado y protección de la lavadora cuando no se utilice por largos períodos de tiempo:

por mucho tiempo desconecte el cable tomacorriente o desconecte el suministro

cuidado de sus despachadores:

el buen funcionamiento de sus despachadores automáticos.

aditivos, usted puede realizar los siguientes pasos para la limpieza de su

Siga los siguientes pasos para la limpieza de su despachador:

una vez que tenga ésta mezcla viértala en su despachador y deje reposar 20 minutos.

Paso 2. Pasados los 20 minutos, en la misma taza ponga 1/3 de vinagre y llene el resto de la taza con agua, viértalo nuevamente en el despachador y deje reposar por 20 minutos.

Paso 3. Pasados los 20 minutos, ponga en un recipiente 1/2 litro de agua hirviendo y viértalo en su despachador.

limpieza de filtros:

de su lavadora.

1. Desconecte las mangueras de alimentación de su lavadora y con unas ensamblados en la parte interior de las válvulas de alimentación

parte posterior de su lavadora

libre paso del agua.

mangueras de su lavadora.

nota: no ensamblar los filtros nuevamente puede ocasionar una falla en las válvulas de llenado.

especificaciones

Modelo	LHS19580ZKPB
	LHS19580ZKBB
	LMH19589ZKBB
	LMH19589ZGG	LMH18380PKBB
	LMH19589ZKGG	LMH18480ZKBB	LMH19589ZGGX
Sistema	Infusor	Infusor	Infusor
Capacidad (kg/lb)	19 kg	18 kg	19 kg
Tensión nominal en Volts	127 V-60 Hz	127 V-60 Hz	220 V-60 Hz
Consumo	8,0 A	8,0 A	6,0 A
Presión estática	0/690 KPa / 69 MPa	0/690 KPa / 69 MPa	0/690 KPa / 69 MPa
Dimensiones sin empaque
Alto	108,58 cm	108,58 cm	108,58 cm
Ancho	67,82 cm	67,82 cm	67,82 cm
Fondo	68,84 cm	68,84 cm	68,84 cm
Peso aproximado	53 kg	53 kg	53 kg
Modelo	LMH20589ZKBB
	LMH20589ZKGG
	LMH20186ZKBB	LMH20589ZKGGX	WGH20589ZK GGY
	LMH20186ZKGG	LMH20186ZGGX	LMH20186ZGGY
Sistema	Infusor	Infusor	Infusor
Capacidad (kg/lb)	20 kg	20 kg	20 kg
Tensión nominal en Volts	127 V-60 Hz	220 V-60 Hz	220 V-50 Hz
Consumo	8,0 A	8,0 A	8,0 A
Presión estática	0/690 KPa / 69 MPa	0/690 KPa / 69 MPa	0/690 KPa / 69 MPa
Dimensiones sin empaque
Alto	108,58 cm	108,58 cm	108,58 cm
Ancho	6,782 cm	67,82 cm	67,82 cm
Fondo	68,84 cm	68,84 cm	68,84 cm
Peso aproximado	53 kg	53 kg	53 kg
Modelo	LHS17480PKBB	LHS17480PKBBX	WGH19542ZSGGY
Sistema	Infusor	Infusor	Infusor
Capacidad (kg/lb)	17 kg	17 kg	19 kg
Tensión nominal en Volts	127 V-60 Hz	220 V - 60 Hz	220V-50Hz
Consumo	8,0 A	8,0 A	7,5 A
Presión estática	0/690 KPa / 69 MPa	0/690 kPa / 69 MPa	0/690 KPa / 69 MPa
Dimensiones sin empaque
Alto	108,58 cm	108,58 cm	108,58 cm
Ancho	67,82 cm	67,82 cm	67,82 cm
Fondo	68,84 cm
Peso aproximado	53 kg	53 kg	50 kg

nota: 1 kilogramo es igual a 2,2 libras, según el sistema métrico decimal.

solución de problemas

Problema de funcionamiento	Causa posible Qué hacer
intensidad de la luz	no es la adecuada	de aparatos electrodomésticos posible. Consulte un técnico electricista.
No puedo abrir la tapa de la lavadora	Normal cuando la lavadora está el operación durante el seguro en la tapa que impide abrirla por seguridad.	Podrá abrir la tapa inmediatamente de que la canasta esté girando el seguro la tapa se liberará automáticamente cuando se detiene la canasta.
Percibe poco movimiento en el lavado de la ropa	sistema de lavado	para brindar un excelente lavado reduciendo el maltrato de la ropa.
	de lavado equivocado.	en este manual de usuario.
		indicaciones del manual en la sección de “cómo cargar la lavadora”.
	jo, presenta una agitación mal un bajo movimiento de la ropa.	para lavar diferentes tipos de ropa, seleccione el que se adapte a la ropa que va a lavar.
Durante el lavado produce un sonido diferente a las lavadoras tradicionales	sistema de lavado	pecialmente diseñado para brindarle un excelente lavado reduciendo el maltrato de la ropa.
funciona en “lavado”.	desconectada o no hay	en la toma de corriente y que haya
	agua.	por completo.
	de agua.	damente a las llaves de agua como se indica en la sección de instalación de este manual.
		agua por completo.
	inicio/pausa.
Problemas de funcionamiento	Causa posible Qué hacer
Lavadora tarda demasiado en llenarse o no llena	hay energía eléctrica.	en la toma de corriente y que haya energía en la zona donde vive.
	cerrado.	por completo.
	torcidas u obstruidas.
	Los filtros de la válvula de entrada están obstruidos.	gueras y limpie los filtros.
	agua.	abierta y ciérrela.
	manguera de agua fría.	utilice un adaptador tipo Y a la salida de la llave y conecte las dos mangueras a la lavadora como se indica en la sección de mangueras de llenado de este manual.
La lavadora no drena el agua o tarda mucho en drenar.	está torcida u obstruida.	manguera de drenado.
	el agua o no ha exprimido la ropa.	código de falla E3 y si las luces indicadoras están parpadeando remítase a la sección de códigos de fallas.No aplica para los modelos LHS19580 y LHS17480
	lavadora no drenará agua.Es su funcionamiento normal.	el ciclo de "exprimido extra" Para los modelos LHS19580 y LHS17480, ubicar la perilla de programas en el ciclo de jeans y seleccionar la opción de "centrifuga" en toque personal.
Lavadora no realiza el enjuague profundo o enjuague con suavizante.	TOALLAS/SABANAS, LAVADO EXPRESS , COLOR y PRENDAS VOLUMINOSAS realizan enjuague profundo o enjuague con suavizante debido a que así están predefinidos.	particular realice Enjuague Profundo o enjuague con suavizante ejecute esta secuencia: Primero seleccione el ciclo de lavado, enseguida seleccione la opción de enjuague profundo o enjuague con suavizante con el botón de toque personal y presione el botón de inicio.
Lavadora hace demasiado ruido	de impacto “clac clac”.	inherente al funcionamiento de la lavadora.
	gorgoreo durante el drenado (exprimido)	drenado
	desnivelada	niveladoras y es posible ajustar la altura de cada una para nivelarla; inicie nuevamente una vez que su lavadora esté nivelada.
No cierra la tapa	Un objeto podría estar bloqueando el seguro de tapa.	Remueva el objeto para desbloquear el seguro de tapa y cierre la tapa.
La lavadora no centrifuga	conectada	conectada
	Inicio/Pausa.
	se disparó un disyuntor (switch o pastilla) del circuito.	circuito de la casa.
		programada para alcanzar la velocidad máxima progresivamente para extraer la mayor cantidad de agua.
		el botón inicio/pausa de nuevo.
	Remojo, éste no cuenta con centrifugado.	seleccione el ciclo "exprimido extra" Para los modelos LHS19580 y LHS17480, ubicar la perilla de programas en el ciclo de jeans y seleccionar la opción de "centrifuga" en toque personal.
No funciona en el enjuague		botón inicio/pausa de nuevo.
	drenar el agua o no ha exprimido la ropa.	Verifique que está saliendo agua por la manguera drenado.
		Verifique si el display desplegó un código de falla E3 y si las luces indicadoras están parpadeando remítase a la sección de códigos de fallas. No aplica para modelos LHS19580, LHS17480, LHS19580
	no realiza enjuague.	seleccione la opción TOQUE PERSONAL DE ENJUAGUE.
Lavadora vibra/desbalancea excesivamente	prendas especiales (tenis, almohadas, cojines o mochilas.)	especiales trate de acomodarlos uniformemente.
	desnivelada	niveladoras y es posible ajustar la altura de cada una para nivelarla; inicie nuevamente una vez que su lavadora esté nivelada. Ver sección de instalación
	sábanas o prendas voluminosas y no seleccionó el ciclo adecuado	tipo de ropa. Esta lavadora cuenta con ciclos especializados para el mejor tratamiento de sus prendas y funcionamiento.
desbalancea excesivamente	acuerdo a lo indicado en la riesgo de desbalanceo y vibración.desacomodada	uniformemente alrededor del infusor.
arrugada o enredada	descargar su lavadora una cuanto acabe el ciclo disminuye el número de arrugas.sobrecargó la lavadora.	importante acomodar la ropa de acuerdo de cargas sugeridas.mediente la perilla de centrifugado seleccionando la posición de plancha fácil.profundo también reduce el nivel de arrugasen la ropa se recomienda secar en
pelusa	que generan pelusa con prendas que no lo hacen, por ejemplo, toallas o sudaderas con camisas de vestir, playeras, pantalones, blusas, etc.	pelusa de la que no lo hace y lávelapor separado.perilla de intensidad de lavado.pueden ayudar disminuir la generación y toallas/sabanas, además del enjuague profundo o enjuague con suavizante.
Ciclo de lavado tarda mucho	demasiado espuma tratará de eliminar la espuma repitiendo el enjuague haciendo el ciclo se prolongue por mas tiempo de lo normal.	utilizado.
ahorra agua	usa su lavadora depende del ciclo seleccionado y de la cantidad de ropa que usted carga en su lavadora.	utilice el enjuague ecológico
Ropa demasiado mojada	(momentánea) de la energía eléctrica.	centrifugado manual (consulte la Programación de ciclo manual) así centrifugará de nuevo por unos minutos.
	húmedas cuando se enjuagan con agua fría.	con la perilla de programa de ciclos en la posición de exprimido extra. Para los modelos LHS19580 y LHS17480, ubicar la perilla de programas en el ciclo de jeans y seleccionar la opción de "centrifuga" en toque personal.
	poco tiempo de exprimido predeterminado; tales como color, delicados, lavado express, lavado a mano.	de exprimido con la perilla de centrifugado del mínimo en planchado fácil hasta a máximo seca rápido.
	detergente en exceso, usado detergente de alta espuma, o lavado ropa con baja suciedad. Cualquiera de estas causas puede provocar espuma en exceso. Esto pudo generar exprimido deficiente.	demasiado humeda, si usted lo desea pude utilizar el centrifugado extra. Para los modelos LHS19580 y LHS17480, ubicar la perilla de programas en el ciclo de jeans y seleccionar la opción de "centrifuga" en toque personal.demasiado jabón seleccione en el toque personal “enjuaga” para hacer un enjuague extra.
Manchas de jabón líquido o suavizante	despachador. Si sobrellena por encima del nivel máximo indicado los compartimentos de cloro, detergente líquido o suavizante se pueden verter provocando manchado de la ropa. Para los modelos LHS19580 y LHS17480, los niveles máximos sólo aplican para los despachadores de cloro y suavizante.	máximo indicado para el cloro, suavizante o detergente líquido. Siga las instrucciones del fabricante y las de uso del tipo de despachador de su lavadora. Para los modelos LHS19580 y LHS17480, al verter el detergente, es necesario respetar la cantidad recomendada por el fabricante de detergente, utilizando siempre una taza medidora.
	sucio.	menos una vez al mes.
Residuos de detergente en polvo en ropa	dejar residuos de jabón en ropa.	lavadora dispensará el detergente automáticamente en el momento necesario.
	la función del jabón al utilizar menos agua.	la opción enjuague profundo o enjuague con suavizante.
		seleccionar enjuague profundo o enjuague con suavizante.
se dispensa.	en el despachador por tiempo prolongado y se tapó la salida.	mantenimiento de su despachador en la sección Cuidados de la Lavadora.
	con suavizante en opciones de toque personal	aprender que ciclos despachan suavizante y como seleccionarlo (sólo aplica para modelos LHS19580 y LHS17480)
despacha antes de tiempo	de nivel	indicadores de nivel máximo. Cargue su suavizante por debajo de este nivel.
	nivelada correctamente.	patas de nivelación. Ver sección de Instalación.
de cloro quedan residuos de agua		fondo del contenedor.
		una taza de agua sobrepasando el nivel máximo para drenar el contenedor.
termina el ciclo.	enjuague profundo en toque personal.(sólo aplica para los modelos LHS19580ZKBB y LHS17480PKBB)	profundo o enjuague con suavizante en toque personal para que se dispense el suavizante.(sólo aplica para los modelos LHS19580ZKBB y LHS17480PKBB)
	el ciclo Remojo ya que sólo realiza una agitación ligera.	completo seleccione el programa recomendado según el tipo de ropa.
poca agua	lave bien o maltrate la ropa.	de agua necesario de acuerdo a la cantidad y tipo de ropa a lavar.
		ropa por encima del espejo o nivel del agua ese es su funcionamiento.
		agua la lavadora se ajustará automáticamente durante la fase de agitación.
		perilla de nivel de agua a un nivel mas alto. De cualquier forma esta lavadora usa mucho menos agua que una tradicional.
	agua para el enjuague	nuevo método de enjuague con bajos niveles de agua y debe tener enjuagar igual o mejor que con su lavadora anterior.

Problemas de funcionamiento	Causa posible Qué hacer
entrada con fuga de agua	No están correctamente conectadas las mangueras.	mangueras, asegúrese que las manguera tengan los empaques conecte nuevamente cuidando que quede bien apretada tanto en la toma de agua como en la entrada de la lavadora.
Ropa con sobre espumado	espuma.	que recomienda el fabricante.
	demasiado sucia y usó mucho detergente.	suciedad utilice menos detergente para que no le genere exceso de espuma.
		detergente.
	desacomodada	recomendaciones de este manual.
		su ropa aún tiene jabón en exceso seleccione en las opciones de toque personal “enjuague mas centrifugado.”
		o pretrate las manchas con algún removedor comercial.Nota: Para mayor información sobre remoción o tratamiento de manchas difíciles remítase a la sección de “consejos” en el manual de usuario.
		removedor de manchas comercial o casero.
		este es el ciclo mas intenso y si lo toque personal la opción de remojo.
		se decoloran o blancas use agua caliente con la perilla de temperatura.
	con ropa muy sucia.	de ropa
		ponga cargas no muy grandes, eso le ayudará a incrementar el desempeño de lavado.
solamente realiza enjuague con suavizante o enjuague profundo.	antes de iniciar el ciclo de lavado.	enjuague ecológico si antes de iniciar el ciclo de lavado ya hay presencia de agua en la canasta
	de lavado que tiene enjuague profundo predeterminado.	diseñados para trabajar solamente con enjuague profundo o enjuague con suavizante.
	agua es muy baja.	la presión adecuada de agua (ver Sección de instalación)
realiza lavado con	temperatura de agua caliente o tibia	con agua tibia o caliente según sean sus necesidades.
	obstruidos	y colóquelos nuevamente. (Ver sección “Cuidados de la lavadora”)
	alimentación invertidas.

códigos de falla

código de falla acción recomendada

pausa Asegúrese que la tapa de la lavadora esté totalmente

de nuevo llame al servicio técnico.

que la manguera de drenado no esté torcida u obstruida.

Una vez corregido el problema reinicie con el botón

técnico.

falla F6 Cierre las llaves del agua, apague la lavadora y llame al servicio técnico.

falla F8 Asegúrese que la tapa de la lavadora esté totalmente

de nuevo llame al servicio técnico.

notas

El especialista en servicio de línea blanca

Recuerde que su producto está respaldado por SERVIPLUS, la empresa líder en Servicio para línea blanca, donde siempre encontrará el trato amable de profesionales dispuestos a resolver cualquier falla en el funcionamiento de su producto.

garantía debidamente sellada o bien la factura, nota o comprobante de compra. Este documento es

Además de respaldar la garantía de su producto, Serviplus le ofrece los siguientes servicios:

garantía.

aparatos fuera de garantía

serie del producto y tenga a la mano

cuidados que menciona el instructivo.

localidad y llame para reportar la falla que presenta el aparato.

Llamada gratuita a nivel nacional

Fracc. Las Playas 39390 Acapulco, Guerrero

Vista sol

Zona Industrial del Potosi

Jardines de Bugambilias

Buenavista

Libertad Parte Alta

Zona Industrial

Urano,

Fracc. Los Pinos

ATASTA

Nombre de Dios

póliza de garantía

Se garantizan los siguientes modelos de lavadoras automáticas: LMH19589ZKGG, LMH19589ZGGX, LMH18480ZKBB, LHS17480PKBB, LHS19580ZKBB, LHS19580ZKPB, LMH20186ZKBB, LMH20186ZKGG, LMH20186ZGGX, LMH20186ZGGY, LHS17480PKBBX, LMH19589ZKBB, WGH19542ZGGY, LMH20589ZKBB, LMH20589ZKGG, WGH20589ZKGGY LMH20589ZKGGX

Mabe garantiza que el producto adquirido por usted ha sido revisado y comprobado su funcionamiento bajo condiciones normales de uso.

reparar sin costo alguno en los centros de Servicio Técnico o talleres autorizados por este, las fallas causadas por defectos de fabricación, materiales o componentes.

a los teléfonos que se indican en el directorio que forma parte de esta garantía.

reparaciones a domicilio, asegurándose de que el producto furione correctamente.

de nuestros productos, de acuerdo con la naturaleza de estos y el fin para el cual ha sido destinado. La asistencia técnica podrá tener un costo adicional al precio del producto.

Exoneración de responsabilidad del Productor/Importador frente a la garantía:

La garantía no podrá hacerse efectiva en los siguientes casos:

• Daños provocados por accidente, descargas eléctricas, fluctuaciones de voltaje, energía eléctrica diferente a la especificada o catástrofes.
• Si ha sido utilizado para fines comerciales, industriales o uso diferente al indicado en las instrucciones de manejo.

annotar que nuestros centros de servicio o talleres autorizados, podrán prestar el servicio a tiempo y el usuario deberá pagar un precio razonable por la reparación.

de las condiciones ambientales en que se instale el producto, tales como humedad excesiva o salinidad.

Cancelación de la garantía:

El amparo bajo la garantía quedara automáticamente cancelada por las siguientes causas:

Por la eliminación o modificación del número de serie o la ruptura de cualquier sello que tenga el artefacto.

Por la alteración de la información suministrada en este certificado o sobre el producto.

Mabe no asumirá ni autorizara asumir a su nombre otras obligaciones en relación con la venta del producto o cualquiera de sus partes, diferentes a las contempladas en este certificado.

NO SE ACEPTAN RECLAMACIONES DE PRODUCTOS POR CONCEPTOS DE GOLPES Y RAYONES EN EL GABINETE Y ACCESORIOS DESPUES DE 30 DÍAS DE LA FECHA DE COMPRA(sólo México)

Advertencias

	PAÍS GARANTIZA		1 AÑO	TELÉFONO
	México	Mabe México, S.A. de C.V. Garantía total		01.800.90.29900
	Colombia	Mabe Colombia Garantía total		01900.555.6223
	Ecuador	Mabe Ecuador	Garantía total	1800.737.847
	Venezuela	Mabe Venezuela	Garantía total	800.76.582
	Perú	Mabe Perú	Garantía total	241.92.12
	El Salvador	Mabe México, S.A. de C.V.	Garantía total	277.15.55
	Guatemala	Mabe México, S.A. de C.V.	Garantía total	4256.00.28
	Costa Rica	Mabe México, S.A. de C.V. Garantía total		260.2840

para que lo retire dentro de los dos (2) meses siguientes a la remisión de la comunicación. Si el consumidor no lo retira se entenderá por ley que abandona el bien en dado caso el Centro de Servicio Técnico dispondrá del mismo con forme con la reglamentación que expida el gobierno nacional para tal efecto. Los gastos que se deriven por el abandono del bien (almacenamiento, bodegaje y mantenimiento), deberán ser asumidos por el consumidor. Las visitas de nuestros técnicos por causas injustificadas, dan lugar al pago por parte del usuario del valor correspondiente al transporte y al tiempo del técnico. Rogamos por lo tanto, antes de solicitar un servicio, comprobar todos los puntos acerca del funcionamiento indicados en el manual de instrucciones.

tachaduras; nuestro centro de servicio llevara un estricto control de los artefactos a los cuales se le solicita el cumplimiento de la garantía, mediante la confrontación del número de serie para efectos de rastrear inconsistencias.

Producto:

Modelo:

Fecha de venta:

Marca:

No. de Serie:

Distribuidor:

Sello o firma:

Estimado Cliente: Estos son los datos que identifican su producto, por favor conserve esta información, pues es indispensable para solicitar cualquier servicio postventa. Muchas gracias.

Fabricado por: Mabe México S.A. de C.V. Av. Productividad No. 125, Corredor Industrial Saltillo, Coahuila C.P. 25169 tel. [phone]

RESPUESTAS A PROMOCIONES COMERCIALES SOLAMENTE SERVICIO NACIONAL

CORRESPONDENCIA

RP09-0487

Autorizado por SEPOMEX

El especialista en servicio de línea blanca

serviplus®

MABE MÉXICO S. DE R. L. DE C.V.

MDM POLANCO

GALILEO 245, POLANCO

11560 D. F.

DEPOSITAR EN CUALQUIER BUZÓN

Usted ya ganó UN SERVICIO DE MANTENIMIENTO PREVENTIVO para su lavadora, que al término de su garantía le dará la certeza de que la lavadora se encuentra en perfectas condiciones de operación.

Sólo tiene que registrar su producto para que al término de su garantía de fábrica, reciba la visita de uno de nuestros técnicos especializados, quien hará la limpieza, lubricación y ajuste de sus componentes principales de su lavadora.

No lo dude ; registre sus datos ya !

¡ FELICIDADES !

Servicios Posventa

Además de respaldar la garantía de su producto, SERVIPLUS le ofrece los siguientes servicios posventa:

Instalaciones de agua y gas (plomería) para la correcta operación de su lavadora. (sólo aplica para el área metropolitana del D.F.)
- Pólizas de Extensión de garantía (la cobertura incluye mano de obra y refacciones)
- Pólizas de Mantenimiento preventivo.
- Reparación de Línea Blanca fuera de garantía.
- Venta de accesorios originales para su Línea Blanca.
- Venta de refacciones originales.
El Seguro Médico para su Línea Blanca

Procedimiento de Registro

Elija la opción que le parezca más conveniente:

CORREO: Escriba sus datos en el formato de registro anexo, y depositelo en el buzón más cercano. No requiere estampilla postal.

- TELÉFONO: Llame a nuestra Línea de Atención al Cliente 018009029900 para que una de nuestras recepcionistas registre sus datos.

INTERNET: Registre sus datos en nuestra página de internet: www.serviplus.com.mx

NOTA: Al ingresar sus datos en nuestro sistema, programaremos el servicio de mantenimiento preventivo para su lavador

Técnicos especializados

Registre sus datos

Nombre ____

Calle y Número

Colonia

Delegación / Municipio C.P.

Ciudad Estado ____ ____

Teléfono ____ Número de serie ____

Número de Modelo Fecha de compra

PRODUCTOS EN SU HOGAR MARCA AÑOS DE USO

Estufa ____ ____

Refrigerador ____ ____

Secadora ____ ____

Lavavajillas ____ ____

Válido en la República Mexicana

Refacciones Originales

notas:

serviciomabe

El especialista en línea blanca

www.serviciomabe.cl

El especialista en servicio de línea blanca

serviplus®

www.serviplus.com.mx

Pólizas de extensión de garantía: [phone]

LADA sin costo 01.800.9029900
