Tipo de producto	Intercomunicador
Modelo	TVPRO400B
Marca	Syscom
Dimensiones (aprox.)	15 x 10 x 3 cm
Peso (aprox.)	300 g
Alimentación	12 V DC, transformador incluido
Pantalla	LCD a color de 4.3 pulgadas
Función de vídeo	Sí, cámara exterior con visión nocturna
Función de audio	Comunicación bidireccional manos libres
Apertura de puerta	Sí, control de cerradura eléctrica
Número de monitores	1 monitor interior
Número de cámaras	1 cámara exterior
Material	Plástico ABS de alta resistencia
Color	Blanco
Montaje	Mural (empotrado o de superficie)
Temperatura de funcionamiento	-10 °C a 50 °C
Entrada de alimentación	100-240 V AC, 50/60 Hz
Consumo	5 W en reposo, 8 W activo
Contenido del paquete	Monitor, cámara, transformador, tornillos, manual
Limpieza	Paño suave y seco; no usar disolventes
Reparabilidad	Póngase en contacto con servicio técnico autorizado
Seguridad	No exponer a la lluvia ni humedad excesiva

Preguntas frecuentes - TVPRO400B Syscom

¿Cómo instalo el intercomunicador TVPRO400B?

Para la instalación, fije la cámara exterior a la altura adecuada (1.5 m aprox.) y el monitor interior en un lugar seco. Conecte el transformador al monitor y este a la cámara mediante el cable incluido. Consulte el diagrama de instalación en el manual.

¿Qué hago si no hay imagen en la pantalla?

Verifique las conexiones entre la cámara y el monitor. Asegúrese de que el transformador esté enchufado y que el LED de alimentación del monitor esté encendido. Si el problema persiste, pruebe con otro cable o contacte al servicio técnico.

¿Cómo ajusto el volumen del intercomunicador?

En el monitor, encontrará botones de control de volumen. Presione las teclas '+' o '-' para subir o bajar el volumen durante una llamada. Puede ajustarlo también en el menú de configuración.

¿Se puede conectar más de un monitor?

El modelo TVPRO400B está diseñado para un solo monitor. Si necesita más, consulte modelos compatibles con múltiples monitores de Syscom.

¿La cámara tiene visión nocturna?

Sí, la cámara exterior incorpora LEDs infrarrojos que permiten ver en condiciones de poca luz. El alcance de visión nocturna es de aproximadamente 5 metros.

¿Cómo abro la puerta desde el monitor?

Cuando reciba una llamada de la cámara, presione el botón de apertura de puerta (generalmente identificado con un icono de candado) para activar la cerradura eléctrica.

¿Qué tipo de cerradura eléctrica es compatible?

El sistema está diseñado para cerraduras eléctricas de 12 V DC de tipo común (normalmente abierta o normalmente cerrada). Consulte las especificaciones de su cerradura.

¿Se puede usar el intercomunicador sin conexión a internet?

Sí, el TVPRO400B funciona de forma independiente sin necesidad de internet. Solo requiere la conexión física entre monitor y cámara.

¿Cómo limpio la pantalla del monitor?

Use un paño suave y seco. No aplique líquidos directamente. Para manchas difíciles, humedezca ligeramente el paño con agua destilada. Evite limpiadores abrasivos.

¿Dónde encuentro piezas de repuesto o servicio técnico?

Syscom dispone de un servicio de atención al cliente. Puede contactar a través de su página web o llamar al número indicado en la garantía. Use siempre piezas originales.

MANUAL DE USUARIO TVPRO400B Syscom

[Manual de Instalación y Operación]

TV Portero Manos Libres

• Diseño compacto y Delgado
  • Monitor LCD a color de 4.3"
• Botones de Iconos
• Función OSD
• Comunicación con el visitante y Apertura de puerta
• Botón de Contacto
• Operación de Lobby con el Guardia

TVPRO400

Monitor

Cámara

TVFPRO20TVPRO400MW TVPRO400MB

Ubicación de la Instalación

■ Instalación del Monitor

- La instalación estándar del monitor es a un altura aproximada de 1.5 metros, desde el centro del monitor a nivel de los ojos. En este caso, centre la base de metal en la pared (centrando la tubería del cableado) a 1.45 metros del nivel de suelo. - Standard installation height

■ Instalación de la Cámara

La instalación estándar de la cámara es a una altura cuando el lente esta aproximadamente a 1.4 metros del nivel del piso. En este caso, la cámara es centrada (con la caja para tubería) aproximadamente a 1.39 metros del nivel del suelo.

■ Precaución de la instalación de la Cámara

• Evite instalar la cámara exponiéndola directo a los rayos de luz (y del Sol)
• Tenga cuidado de la luz posterior y obscuración del rostro de los visitantes, el cual hace difícil la identificación

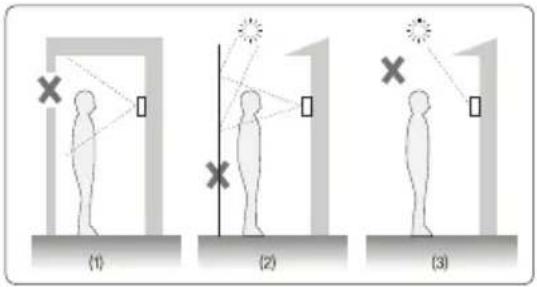

• Evite la instalación de la cámara en lugares como en las siguientes Imágenes.
  (1) Lugares iluminados por el Cielo como fondo
  (2) Lugares con pared blanca reflejando rayos directos de luz
  (3) Lugares con rayos directos de Luz

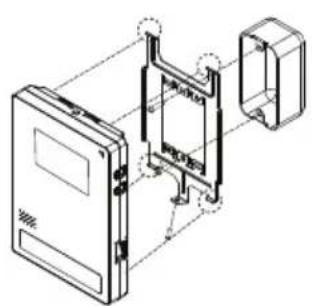

■ Instalación del monitor

■ Conectar directamente el cable de alimentación hacia el cable de energía

1) No realice trabajo eléctrico usted mismo. La instalación del producto en este caso requiere de la dependencia de un eléctrico con licencia o certificado de trabajo eléctrico.
2) Ainsié Con cinta aislante mientras corte el cordón de alimentación y conecte el cable de energía para que el cable eléctrico no esté expuesto al metal. El contacto entre los cables eléctricos puede causar fuego o accidentes de descargas eléctricas.
3) Requerirá de trabajo eléctrico la conexión después de interceptar la fuente de alimentación.

1) Remueva el bracket de metal de pared detrás del monitor.
2) Instale el bracket de metal de pared en un caja tipo 1 o en la pared.
3) Conecte el cableado de la terminal detrás del monitor referenciado en el diagrama de conexión del producto.
4) Cuelgue el monitor en el bracket de metal de pared, y fije el monitor sobre el bracket suministrado.
5) Conecte el cable de alimentación del monitor y vea si el switch de encendido esta en [ON] a un lado del monitor.

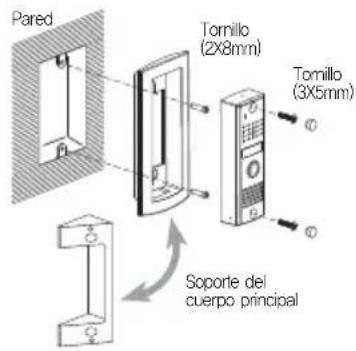

■ Instalación de la cámara

[TVFPRO20]

※ Después de fijar el bracket con 4 tornillos, coloque la cámara dentro de los orificios detrás del bracket. Y entonces fije con los tornillos y termine el acabado.

■ Monitor

■ Un cuadro colgante para Pared

■ cable

Cable de 4 pines para la camara 1ea

■ Tornillos para fijar el Monitor

4X25mm 4ea (tipo cabeza plana)

3×8mm 1ea

Cámara
[TVFPRO20]

or

Tornillos para fijar la cámara

Tornillos para fijar la cámara

Soporte del cuerpo principal

Especificaciones

Monitor	Número de Modelo	TVPRO400MW / TVPRO400MB
	Alimentación	AC 90V-AC 240V 50/60Hz
	Consumo de alimentación	en reposo de 1W, y en carga de 7.5W±20%
	Temperatura de operación	0°C ~ +40°C
	LCD	Pantalla LCD color de 4.3 pulgadas
	Sistema de comunicación	Manos Libres
	Cable	Cable de la amara- 4 hilos polarizados(VCC[12V]/GND/VOZ/VIDEO)
	Tipo de Montaje	superficie
	Dimensiones	140(W) x 195(H) x 32(D) mm
Cámara	Número de Modelo TVFPRO20
	Fuente de Alimentación	DC 12V±1V (Fuente del Monitor)
	Consumo	Maximo 3W
	Operación	-10°C ~ +50°C
	Dimensiones	40(W)x120(H)x 22(D)mm
	Angulo del Lente	Diagonal 90°

※ Cable de la cámara- 4 hilos polarizados (VCC[12V]/GND/VOZ/VIDEO)

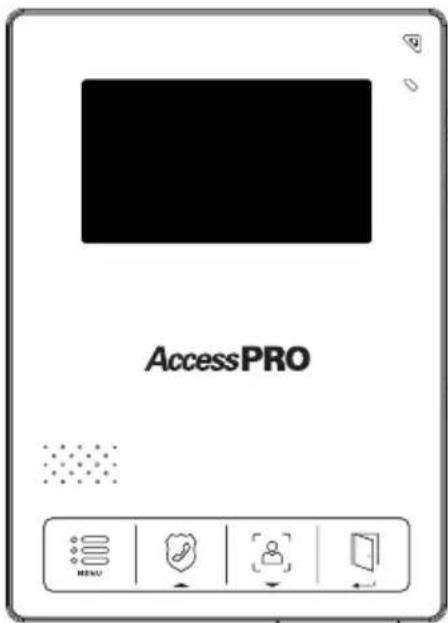

Monitor

• Frente

① Monitor LCD
② Altavoz
③ Microfono
④ LED de Alimentación
⑤ Menu
⑥ Guardia
⑦ Hablar
⑧ Abrir Puerta

• Lado

⑨ Sonido de llamada
⑩ Switch de Volúmen
⑪ Switch de Encendido
⑫ Terminal de Camara
⑬ AC CORD

• Posterior


· El Frente · Posterior

① C-Mic: para comunicación con el monitor
② Lente de Cámara
③ LED
④ Boton de Llamar : Presionando el Bóton, la casa es llamada
⑤ Bocina : cuando el visitante llama, la voz del monitor sale por la Bocina.

① Nombre de la Base
② GND
③ Audio
④ Video
⑤&⑥ Puerta (sin polaridad)
⑦ Perilla de Angulo de la cámara (Only KC-MC/MB30)
⑧ abrazadera del cable

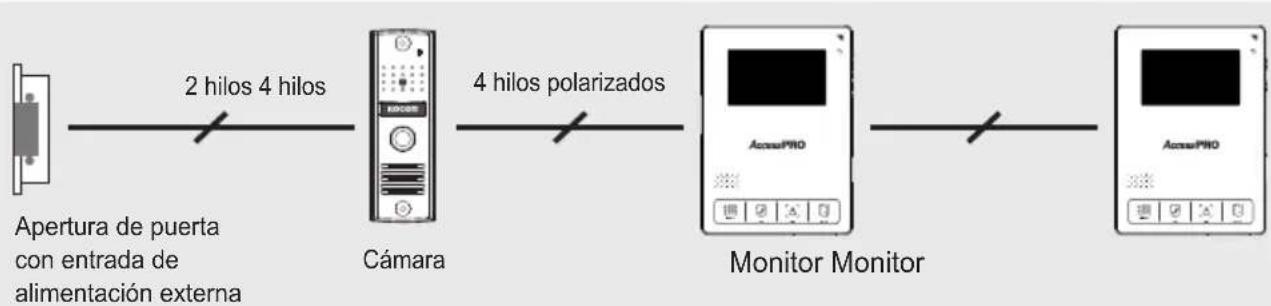

■ Configuración del sistema (Modo Cámara)


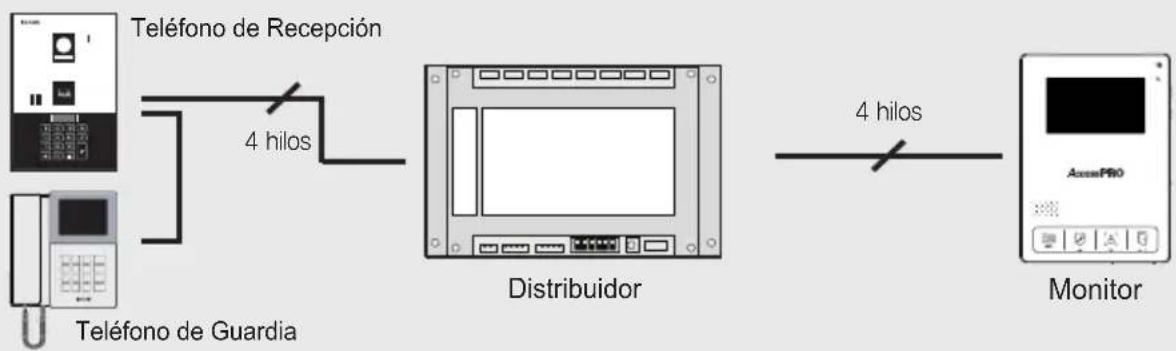

■ Configuración del Sistema (Modo Sistema)

■ Nombre de cada Puerto de Conexión

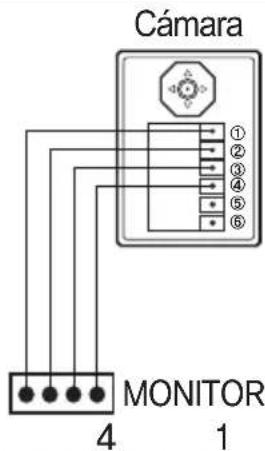

■ Conexión del cable de la cámara

※ Conexión de la terminal del monitor en la camara

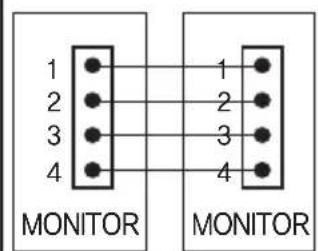

■ Conexión del cable del monitor

※ Conecte la terminal del monitor en la cámara

Por alguna condición o el ambiente, el monitor puede no detectar automáticamente la señal NTSC o PAL.

En este caso, apague el monitor y enciéndalo de nuevo.

En el Menú #6. Es posible establecer la señal PAL o NTSC manualmente.

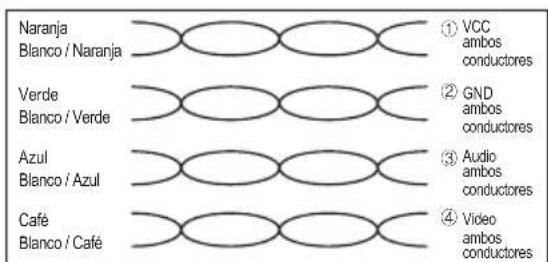

■ Requerimiento del cable- basado en la distancia de la cámara al monitor

- hasta 100metros: cable UTP5

※ Configuración del cable CAT5

※ Configuración del cable CAT5

En caso de más de 50 metros de largo de cable CAT5, la pantalla y la calidad de voz pueden ser más bajas. Pero este síntoma no puede ser siempre la falla. Menos de 50 metros es lo recomendado.

• Hasta 50 Metros 0.65mm ^2 cable
• Hasta 100 Metros 0.8mm ^2 cable

■ Comunicación con la cámara

Presione el bóton de llamar. Una Melodia en la cámara iniciara.

Usted puede escuchar un sonido de llamado en todos los monitores conectados, y una imagen aparecera en pantalla. (el tiempo de espera :30 segundos)

Presione I boton de [talk] y comuniquese con I camara (tiempo de comunicación: 3 minutos)

Presione el botón de [talk] para detener la comunicación

■ Monitoreo de la cámara

Presione el botón de [talk] cuando no hay imagen en el monitor. La imagen de la cámara aparecerá en pantalla. (Tiempo de monitoreo: 1-10 minutos)

■ Abrir puerta

Mientras Habla, presione el Botón de [Door open] y la puerta será abierta. El tiempo de apertura puede ser establecido de 1-10 segundos

Establezca el #1 como SYSTEM Esta function es para el guardia maestro, KLP-C420, KVS-A4P or KVS-A8P..

En espera, presione (Guardia). Cuando el guardia levante para

empezar hablar. (Tiempo de comunicación : 3 minutos)

Mientras habla el guardia, presione [Guard] y temine de hablar

■ Ajuste de Sonido

Ajuste de llamada: ver en un lado del monitor y encontrar el botón de Vol. Consiste en 3 niveles(alto/medio/silencio)

Ajuste de recepción: Mientras esta comunicado, ajuste el boton de R. Vol. Consiste en 3 niveles(alto/medio/silencio)

■ Ajuste de Brillo

- hablando, presione[Menu] y un icono de Brillo aparecera.

En este punto, ajuste el brillo con las teclas de Arriba / abajo / Ingresar

■ Menu

1. MODE	: CAM
2. CAMERA	: TVFPRO20
3. VIEW TIME	: 1 Minute
4. DOOR TIME	: 1 Sec
5. Language	: ENGLISH
6. SYNC	: AUTO
7. Initial	: NO

1. MODO :
   ▶ CAMERA : en caso de una cámara normal
2. SISTEMA : para un guardia maestro o KLPC420
3. CAMARA : Seleccione una Cámara
4. Tiempo de Visualización : Tiempo de monitoreo de 1 – 10 minutos
5. Tiempo de Puerta: Tiempo de Apertura de 1-10 segundos / presionando
6. Idioma : Selección de Idioma
7. SYNC : Selección del tipo de Imagen
8. Initial : Software becomes default.

Menu

UP : Guardia / ▲(para subir)

DOWN : Hablar / ▼(para bajar)

ENTER : Abrir Puerta / ← (para entrar)

AccessPRO

Las especificaciones están sujectas a cambio sin previo aviso.
