MANUAL DE USUARIO XB-LIFTPRO-XL Syscom

Manual de usuario XBF3000 - XBS5000

Instructivo de operación para barrera automática

1. Antes de la instalación y uso por favor lea este manual cuidadosamente.
2. No instale el producto en áreas con vibraciones, altas temperaturas, alta humedad, áreas inflamables, explosivas, con polvo o gases corrosivos.
3. Debido a que hay electricidad con alto voltaje dentro del producto, una persona no capacitada no debería abrir la tapa, esto para evitar una descarga eléctrica. Para corregir errores, solicite la ayuda de un profesional.
4. Por pérdidas y daños debido a cambios no autorizados del diseño original del producto el fabricante no asumirá ninguna responsabilidad.
5. Un interruptor tipo "air-break" necesita ser conectado con el conector de entrada de la fuente de alimentación.
6. Antes de alimentar y encender el controlador ajuste manualmente la barrera a mitad de su posición (45°).
7. Desconecte la alimentación antes de operar manualmente la barrera.
8. Asegurarse que el camino no esté obstruido cuando la barrera esté trabajando.
9. Dispositivos de seguridad tales como fotoceldas e interruptores de flujo de aire son altamente recomendados. Revise y pruébelos periódicamente para asegurar su correcto funcionamiento.
10. Por favor maneje adecuadamente los accesorios incluyendo la bolsa de plástico y tornillos para evitar peligros tales como accidentes y asfixia.
11. Por favor, guarde adecuadamente este manual para futuras referencias.

Descripción Descripciones del Panel

INDUSTRIAL

by AccessPRO

Especificaciones Técnicas

Voltaje de entrada	AC 130 V 50 / 60 Hz
Consumo en reposo	< 2 W
Potencia	750 W
Temperatura de operación	-20 °C ~ 50 °C
Temperatura de almacenamiento	-30 °C ~ 70 °C
Humedad relativa	< 90%

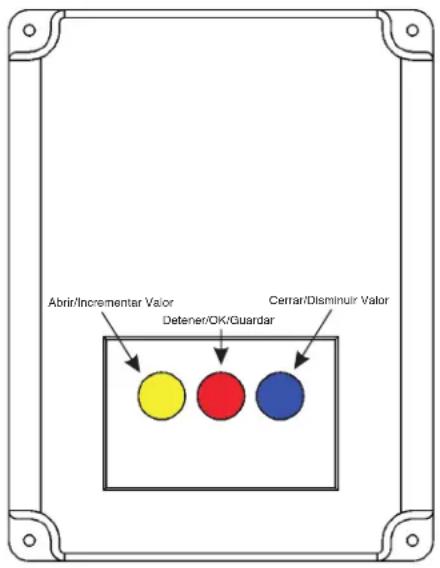

Abrir/Incrementar Valor Detener/OK/Guardar

Cerrar/Disminuir Valor

Características Principales

2.1 Posicionamiento digital, alta precisión, sencilla configuración.
2.2 Auto diagnóstico y auto protección inteligente.
2.3 Función de cierre automático temporizado.
2.4 Función de protección de seguridad realizada a través de sensores externos.
2.5 Control remoto.
2.6 Modo contador.

INDUSTRIAL

by AccessPRO

Características principales

2.1 Posicionamiento digital, alta precisión, sencilla configuración.
2.2 Auto diagnóstico y auto protección inteligente.
2.3 Función de cierre automático temporizado
2.4 Función de protección de seguridad realizada a través de sensores externos.
2.5 Control remoto.
2.6 Modo contador

INDUSTRIAL

by AccessPRO

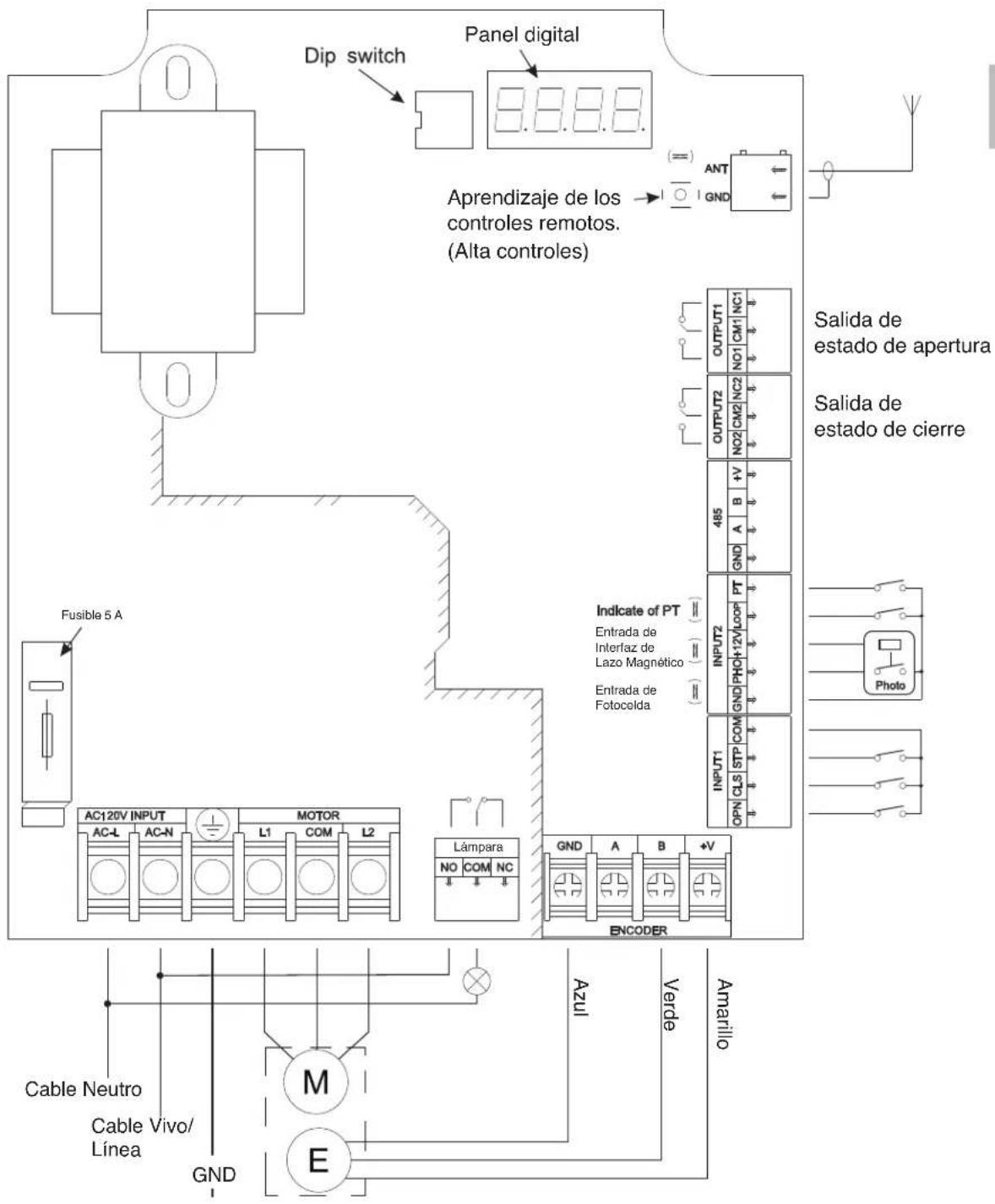

Conexiones eléctricas

INDUSTRIAL

by AccessPRO

Ajuste de límites de carrera

Limite de apertura, limite de cierre, el controlador inicialmente instalado podrá operar normalmente a través de los siguientes pasos de configuración.

Nota: Para el controlador inicialmente instalado, ajuste manualmente la barrera a una posición media o de 45° antes de alimentarla.

Pasos de configuración

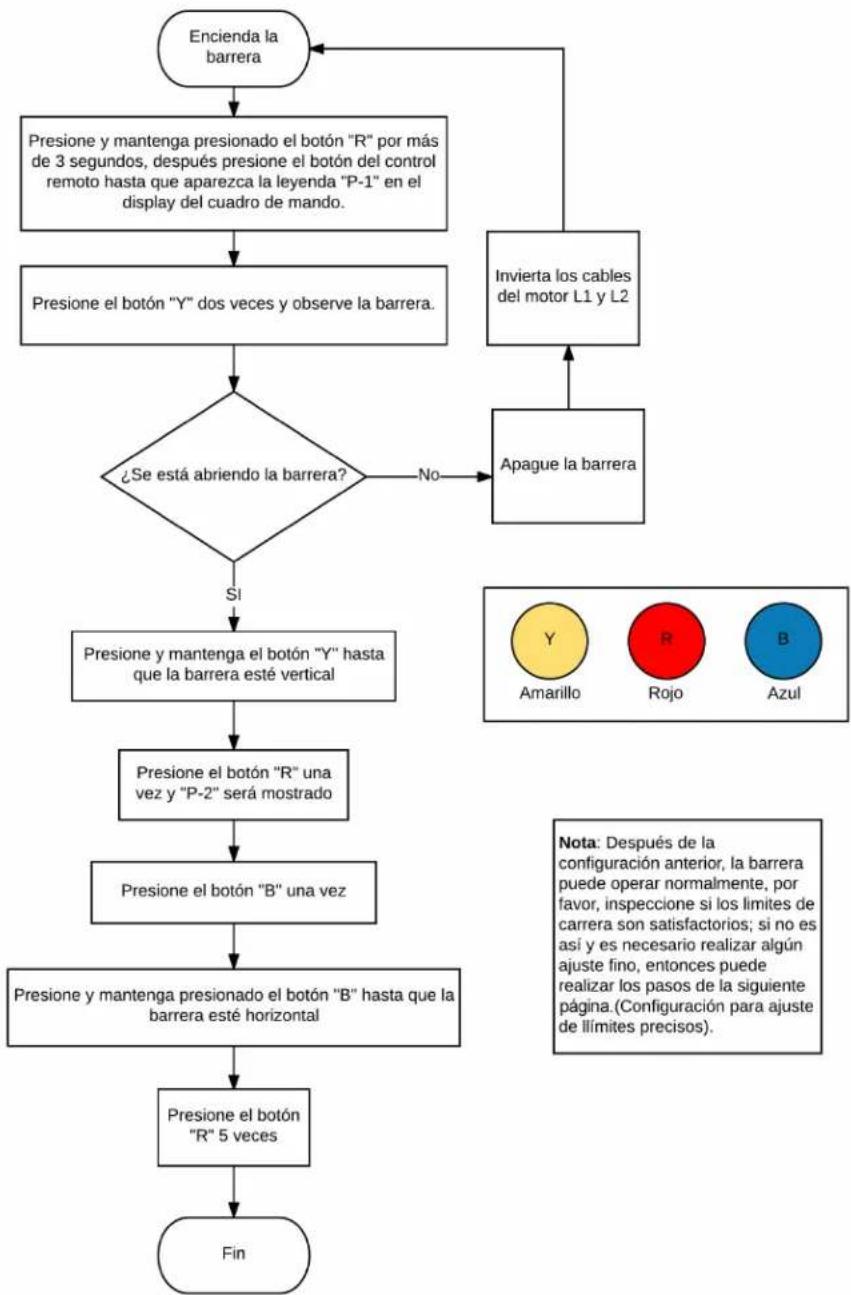


INDUSTRIAL

by AccessPRO

Ajuste de límites precisos

Nota:

Si usted espera que la barrera se detenga después que la posición original establecida, por favor presione el botón "Y" Si usted espera que la barrera se detenga antes que la posición original establecida, por favor presione el botón "B"

Pasos de configuración

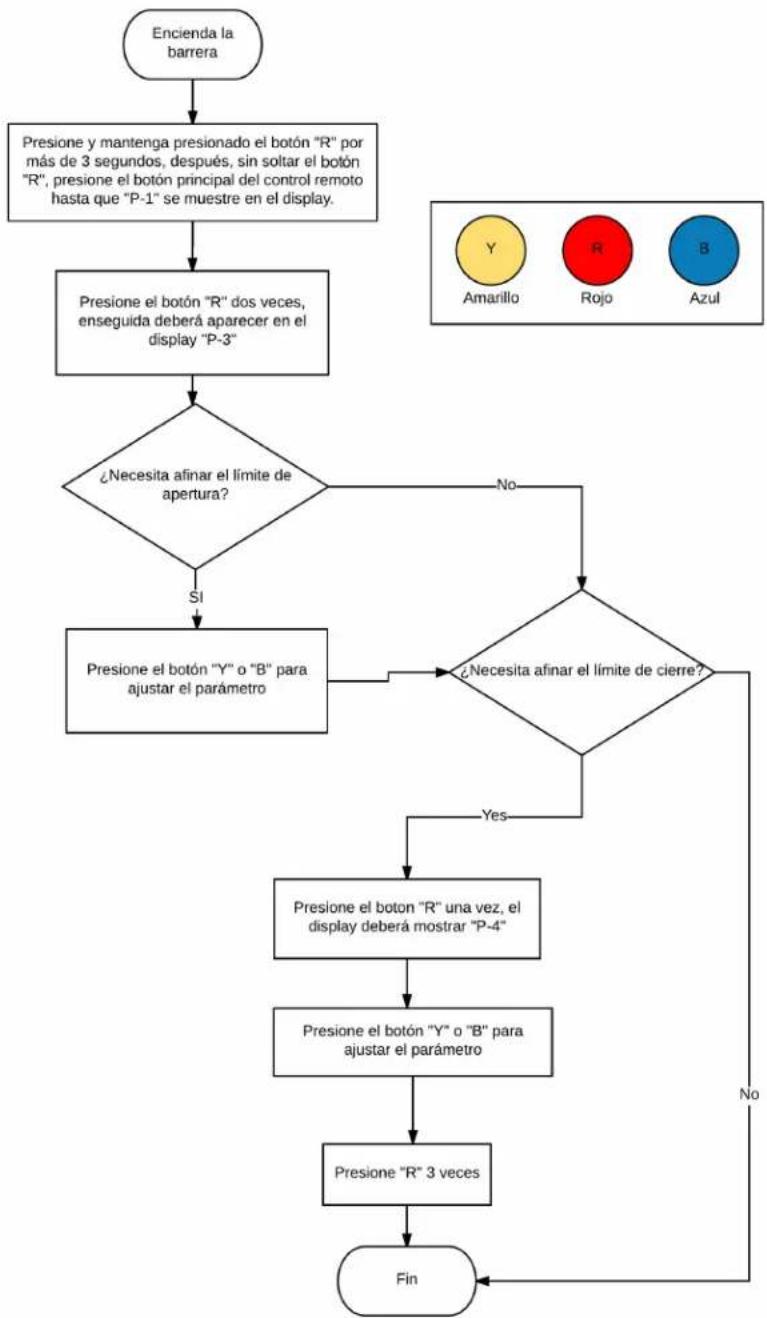


INDUSTRIAL

by AccessPRO

Configuración del cierre automático con retraso

Descripción de la función: La barrera automáticamente cerrará después de un tiempo establecido a partir que la barrera este completamente abierta.

Nota1: El valor de fabrica es "0", significa que la función esta deshabilitada.

Nota2: El máximo valor de retraso es de 99 segundos.

Pasos de configuración

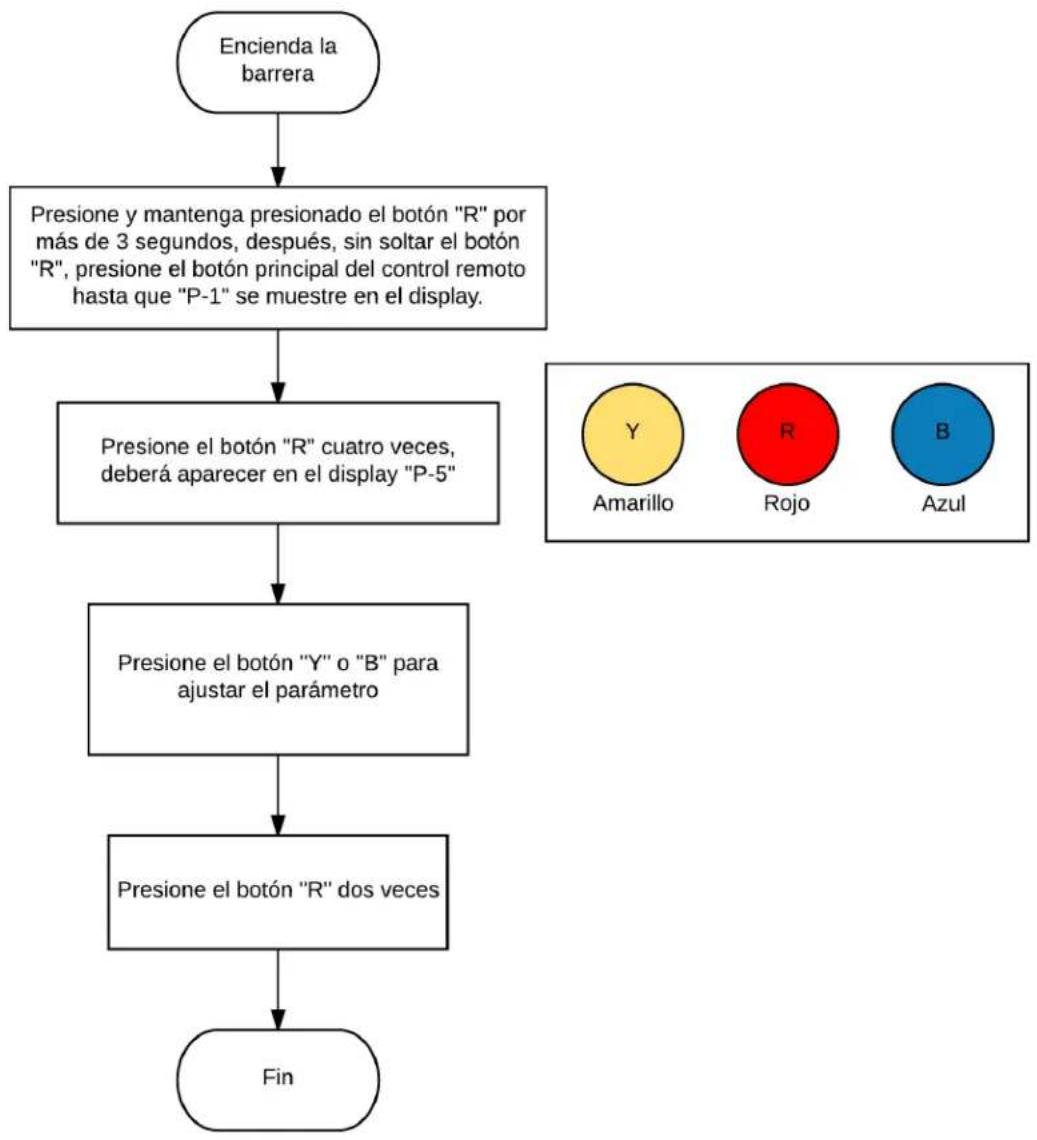


INDUSTRIAL

by AccessPRO

Configuración modo contador

Descripción de la función: Si hay muchas entradas simples, la barrera automáticamente se cerrará a la misma vez que los vehículos crucen el lazo magnético.

Pasos de configuración

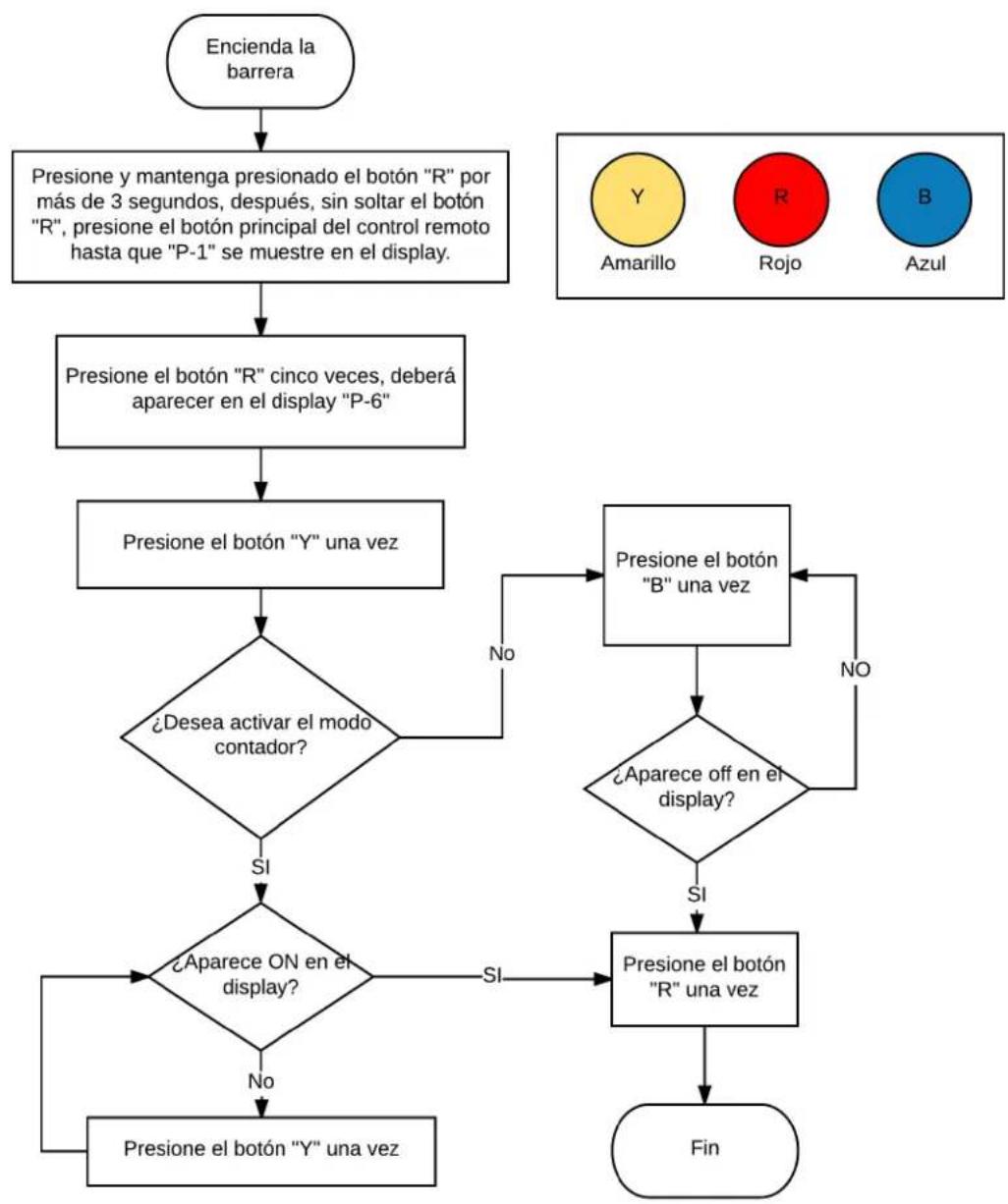


INDUSTRIAL

by AccessPRO

Funciones adicionales - Configuración del dip switch

Modo de operación de la lámpara	Salida de lámpara funciona como lámpara de señalización			ON1 2 3	Salida de lámpara en modo semáforo
Configuración del modo de trabajo de entrada de dispositivos de seguridad	Acepta dispositivos de protección como fotoceldas y sensores de masa que cuentan con salida de relevador COM / NC			Acepta dispositivos como fotoceldas y sensores de masa que cuentan con salidas de relevador COM/NO
Modo de trabajo del display	Muestra el estado de operación de la barrera			Muestra el valor actual del encoder.

INDUSTRIAL

by AccessPRO

Tabla de códigos de error

Código Significado Solución
Err1 Señal del encoder inválida Checar los cables de señal yconectores.	los cables de señal y	conectores.
Err2 Tiempo terminado en la operación de la barrera	de la barrera	Checar el sistema mecánico.
Err3 Rotor del motor trabado 1. Checar el sistema de mecanismo	el sistema de mecanismo	2. Checar los cables de conexión del motor.
Err7 Foto celda se dispara Remover el objeto que bloquea la foto	objeto que bloquea la foto	celda.
Err8 Interruptor de flujo de aire se dispara Remover el objeto que bloquea el inter-	Remover el objeto que bloquea el inte-	rruptor del flujo de aire.
ErrA Parámetros de límite inválido Establecer el parámetro “P-1” y “P-2”	lecer el parámetro “P-1” y “P-2”	de nuevo, referido en la página 6.
