20AS26 - Televisión TOSHIBA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor a color
Marca	Toshiba
Modelo	20AS26
Tamaño de pantalla	19 pulgadas (480 mm diagonal) aprox.
Entrada de alimentación	120V CA, 60 Hz
Consumo de energía	73 W (Funcionamiento), 3 W (Espera)
Salida de potencia de audio	1.5 vatios
Altavoz	3 pulgadas (76 mm) de rango completo, 8 ohmios
Tipo de sintonizador	181 canales, sintetizador de frecuencia PLL de cuarzo
Canales de recepción	VHF 2-13, UHF 14-69, TV por cable 01-125
Entrada de antena	75 ohmios (VHF/UHF) coaxial
Entrada de video	1.0 Vp-p, 75 ohmios
Entrada de audio	300 mV, 47k ohmios
Dimensiones (An x Al x Pr)	19-3/16 x 16-3/8 x 18-5/16 pulgadas (488 x 416 x 465 mm)
Peso	38.6 libras (17.5 kg)
Control remoto	Infrarrojo, acceso directo, con dos pilas AAA (incluidas)
Idiomas en pantalla	Inglés, Español, Francés
Subtítulos ocultos	Sí, con botones CAP/TEXT y 1/2
V-Chip	Sí (solo sistema EE. UU.)
Temporizador de apagado	De 10 a 120 minutos en incrementos de 10 minutos
Funciones de bloqueo	Bloqueo de canal, Bloqueo de video, GameTimer
Temporizador de encendido programable	Sí
Respaldo de memoria	Conserva la memoria de canales durante cortes de energía
Entradas de audio/video	Tomas de entrada A/V frontales
Accesorios incluidos	Control remoto con pilas, Manual del propietario

Preguntas frecuentes - 20AS26 TOSHIBA

¿Cómo enciendo el televisor?

Presione el botón POWER en el panel frontal o en el control remoto.

¿Cómo configuro el temporizador de apagado?

Presione el botón SLEEP en el control remoto repetidamente para ajustar el tiempo deseado (10-120 minutos en incrementos de 10 minutos). El televisor se apagará automáticamente.

¿Qué debo hacer si no hay imagen o sonido?

Verifique que el cable de alimentación esté enchufado y que el tomacorriente funcione. Asegúrese de que el televisor esté encendido. Pruebe otro canal o contacte a su proveedor de cable. Ajuste las conexiones de la antena si es necesario.

¿Cómo programo los canales en la memoria?

Presione MENU, seleccione CH SETUP, luego AUTO CH MEMORY. El televisor buscará y almacenará todos los canales disponibles.

¿Cómo ajusto la configuración de imagen?

Presione MENU, seleccione PICTURE, luego use SET +/− para ajustar BRIGHTNESS, CONTRAST, COLOR, TINT y SHARPNESS. Presione RESET para volver a los valores predeterminados.

¿Cómo uso los subtítulos ocultos?

Presione el botón CAP/TEXT en el control remoto para alternar entre TV normal, subtítulos y modo texto (cuando esté disponible). Use 1/2 para cambiar entre canales de subtítulos.

¿Cómo configuro el V-Chip para bloquear contenido?

Presione MENU, seleccione V-CHIP SET, ingrese su contraseña, luego habilite V-CHIP. Elija TV RATING o MPAA RATING y establezca restricciones.

¿Cómo bloqueo canales específicos?

Sintonice el canal que desea bloquear. Presione MENU, seleccione LOCK, ingrese la contraseña, luego elija CH LOCK y seleccione INPUT para agregarlo a la lista bloqueada.

¿Cómo restablezco la contraseña si la olvido?

Mientras mantiene presionado el botón VOLUME ▼ en el televisor, presione 0 en el control remoto durante unos segundos. La contraseña se restablecerá.

¿Qué es la función GameTimer?

El GameTimer establece un límite de tiempo para jugar videojuegos. Después del tiempo establecido (30, 60, 90 o 120 minutos), el televisor cambia automáticamente de canal y activa el bloqueo de video.

MANUAL DE USUARIO 20AS26 TOSHIBA

Registro del propietario

Los números de modelo y de serie se encuentran en la parte posterior de la TV. Anote esos números en estos espacios. Consulte los números cuando llame a su distribuidor Toshiba en referencia a este aparato de TV.

Número de modelo:

Número de serie:

J3X30321A SH 06/01 N

Estimado cliente,

Le agradecemos que haya comprado este televisor TOSHIBA. Este manual le ayudará a utilizar las numerosas e interesantes funciones de su nuevo televisor. Antes de hacer funcionar el televisor, lea este manual en su totalidad y consérvelo en un lugar conveniente para consultarlo en el futuro.

Precauciones de seguridad

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA O A LA HUMEDAD.

ADVERTENCIA

RIESGO DE DESCARGA ELÉCTRICA NO ABRIR

ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA (NI LA PARTE POSTERIOR). NO HAY NINGÚN COMPONENTE EN EL INTERIOR QUE EL USUARIO PUEDA REPARAR. ENCARGUE TODAS LAS REPARACIONES A UN TÉCNICO CALIFICADO.

El símbolo de rayo en un triángulo indica que el voltaje en el interior de este producto puede causar descargas eléctricas. NO INTENTE REPARAR ESTE PRODUCTO USTED MISMO.

El símbolo de exclamación en un triángulo indica que el texto que sigue contiene instrucciones importantes de mantenimiento y funcionamiento.

CUIDADO: Para prevenir descargas eléctricas, no usar este enchufe polarizado con un cable de extensión, receptáculo u otro tomacorriente a menos que las láminas puedan insertarse para prevenir su exposición.

AVISO A LOS INSTALADORES DE TELEVISIÓN POR CABLE (CABLE TV, CATV) EN LOS E.U.A.

Este es un recordatorio para los instaladores de sistemas de CATV sobre el Artículo 820-40 de la NEC, que dispone pautas para la conexión a tierra correcta y especifica en particular que la tierra del cable se debe conectar al sistema de conexión a tierra del edificio, lo más cerca posible del punto de entrada del cable. Consulte los apartados 25 y 26 en la página 4, para obtener información adicional sobre la conexión a tierra de la antena.

AVISO DE POSIBLES EFECTOS ADVERSOS EN EL TUBO DE IMAGEN DEL TELEVISOR

Si una imagen fija (que no se mueve) permanece en la pantalla del televisor por mucho tiempo, puede quedar grabada en forma definitiva en el tubo de imagen. Este tipo de daño NO ESTÁ CUBIERTO POR SU GARANTÍA. Vea el apartado 33 en la página 4.

Seguridad infantil

El lugar en que se coloca el televisor es muy importante

¡Felicitaciones por su compra! Tenga en mente estos consejos de seguridad mientras disfruta de su televisor:

El problema

□ Si usted es como la mayoría de las personas, usted tiene un televisor en su hogar. Es más, muchos hogares tienen más de un televisor.
□ La posibilidad de disfrutar la experiencia del teatro en casa es una tendencia en aumento y los televisores grandes están muy de moda; el problema es que no siempre se colocan sobre una base adecuada.
A veces los aparatos no están bien asegurados o se sitúan de manera poco adecuada sobre tocadores, libreros, estantes, escritorios, altavoces, arcones o carritos. Como resultado, el televisor se puede caer y causar lesiones innecesarias.

iToshiba se preocupa!

□ La industria de los aparatos electro-domésticos se ha impuesto el compromiso de hacer que el entretenimiento en el hogar sea agradable y sin riesgos.

□ La Asociación de Aparatos Electrodomésticos formó la Comisión de Seguridad para el Apoyo del Entretenimiento en el Hogar (la cual comprende a fabricantes de televisores y muebles para aparatos electrodomésticos) con la finalidad de velar por la seguridad infantil y educar al consumidor y a su familia acerca de la seguridad con la televisión.

Sintonice la seguridad

□ ¡Aquí NO corresponde el concepto de unitalla! Use un mueble adecuado de tamaño suficiente para soportar el peso de televisor ( y otros componentes electrónicos).

□ Use soportes de ángulo, abrazaderas y anclajes apropiados para asegurar el mueble a la pared (pero nunca atornille ninguna cosa directamente en el televisor).

□ Lea atentamente las instrucciones adjuntas hasta entenderlas para que pueda utilizar este producto de la manera adecuada.
□ No permita que los niños se trepen sobre los muebles y los televisores y no permita que jueguen con ellos.
□ No ponga cosas encima del televisor (la videocasetera, el control remoto o los juguetes) que un niño curioso pueda querer alcanzar.
Tenga presente que los niños se pueden emocionar mucho cuando están viendo un programa y pueden empujar el televisor o volcárselo encima.
□ Difunda entre sus familiares y amigos nuestro mensaje de seguridad acerca de este peligro oculto en el hogar. ¡Gracias!

CEA es el patrocinador, productor y administrador de la CES® Internacional.

Instrucciones de seguridad importantes

1) Lea estas instrucciones.
2) Conserve estas instrucciones.
3) Preste atención a todas las advertencias.
4) Siga todas las instrucciones.

5) No use este aparato cerca del agua.

6) Límpielo únicamente con un paño seco.

7) No bloquee las rejillas de ventilación. Instale el aparato de acuerdo con las instrucciones del fabricante.

8) No instale el aparato cerca de fuentes de calor tales como radiadores, salidas de calefacción, cocinas y otros aparatos (incluidos los amplificadores) que producen calor.

9) No anule el diseño de seguridad del enchufe polarizado o con conexión a tierra. Los enchufes polarizados tienen dos clavijas, una de las cuales es más ancha que la otra. Los enchufes con conexión a tierra tienen dos clavijas planas y una redonda que sirve de conexión a tierra. La clavija ancha y la tercera clavija, respectivamente, son para su seguridad. Si el enchufe del aparato no entra en el enchufe de la pared, consulte a un técnico electricista para que cambie el enchufe de pared obsoleto.

10) Proteja el cordón eléctrico para que no lo pisen ni lo aprieten, en particular cerca del enchufe, en el enchufe en sí y en el punto en que sale del aparato.

11) Use únicamente los accesorios especificados por el fabricante.

12) Use únicamente el carrito, base, trípode, ménsula o mesa que especifique el fabricante o que se venda con el aparato. Si usa un carrito, proceda con precaución al mover la combinación carrito/aparato para evitar que se le caiga encima y lo lesione.

13) Desconecte el aparato durante las tormentas eléctricas o cuando no lo vaya a utilizar por períodos de tiempo prolongados.

14) Encargue todas las reparaciones y servicio a personal calificado. El aparato debe ser enviado

a un técnico calificado si se deja caer, si funciona anormalmente o si sufre daños tales como roturas del cordón de alimentación o del enchufe, derrame de líquidos o caída de objetos en el interior o exposición a la lluvia o a la humedad.

15) CUIDADO: Paraprevenir descargas eléctricas, no usar este enchufe polarizado con un cable de extensión, receptáculo u otro tomacorriente a menos que las láminas puedan insertarse para prevenir su exposición.

Instalación, cuidado y servicio Instalación

Siga estas recomendaciones y precauciones y tenga en mente todas las advertencias cuando instale su televisor:

16) No modifique este equipo. Los cambios o modificaciones pueden anular: a) la garantía y b) la autoridad del usuario para operar este equipo bajo las reglas de la Comisión Federal de Comunicaciones (Federal Communications Commission, FCC).

17)

PELIGRO: IRIESGO DE LESIÓN GRAVE, MUERTE O DAÑO AL EQUIPO!

Nunca coloque el televisor sobre un carrito, base o mesa inestables. Puede caerse y causar lesiones graves, muerte o daño considerable al televisor.

18) Nunca sitúe ni guarde el televisor a la luz directa del sol; en lugares cálidos o húmedos; en lugares expuestos al polvo o la vibración excesivos o en lugares con temperaturas de 5 °C (41 °F) o menos.

19) Coloque siempre el televisor en el piso sobre una superficie resistente, nivelada y estable que sea capaz de soportar el peso de la unidad.

20) Nunca coloque objetos tales como floreros, acuarios o velas encima del televisor.

21) Nunca bloquee ni cubra las rejillas o aberturas de las partes posterior, inferior y laterales de la caja del televisor. Nunca coloque el televisor:

- sobre una cama, sillón, alfombra o superficie similar;

•demasiado cerca de cortinas, persianas, paredes o

- en un lugar encerrado, como por ejemplo un librero, un estante empotrado u otros lugares que no tengan buena ventilación.

Las rejillas y aberturas tienen la finalidad de proteger el aparato contra el sobrecalentamiento y de conservarlo en un buen estado de funcionamiento.

22) No apoye o haga rodar objetos sobre el cordón eléctrico, ni coloque el televisor donde el cordón se pueda desgastar o quedar expuesto a maltrato.

23) Nunca sobrecargue los enchufes de pared ni las extensiones.

0303

24) Conecte este equipo únicamente a una fuente de alimentación de 120 V CA, 60 Hz.

25) Verifique siempre que el sistema de la antena esté conectado a tierra correctamente para proteger adecuadamente el aparato contra las subidas de voltaje y las cargas de energía estática acumulada (consulte la Sección 810 del Código Eléctrico Nacional).

26)

PELIGRO: ¡RIESGO DE LESIÓN GRAVE O MUERTE!

- Proceda con extremada cautela para asegurarse de que nunca se encuentre en una posición en la cual su cualquier objeto con el que tenga contacto, como por na escalera o un destornillador) pueda tocar alimente los cables aéreos de alta tensión. Nunca sitúe cerca de los cables aéreos de alta tensión u otros eléctricos.

- Nunca intente instalar lo siguiente durante tormentas eléctricas: a) sistema de antena, b) cables o componentes de teatro en casa conectados a la antena o al sistema de teléfonos.

Cuidado

Siga estas recomendaciones y observe estas precauciones para lograr el mejor rendimiento y un funcionamiento seguro de su televisor TOSHIBA:

27) Siéntese siempre a una distancia entre 3 y 7.5 metros (10 a 25 pies) del televisor y, de ser posible, directamente enfrente. Si se sienta demasiado a la izquierda o a la derecha, o si la luz solar o de las lámparas de la habitación se refleja en la pantalla, la imagen puede parecer pálida. Apague el televisor para comprobar si se ven reflejos en la pantalla, luego elimine la fuente del reflejo mientras vea televisión.

28) Desconecte siempre el televisor antes de limpiarlo. Nunca utilice limpiadores líquidos o limpiadores en aerosol.

ENCIA: RIESGO DE DESCARGA ELÉCTRICA! Nunca derrame líquidos ni introduzca objetos en las ranuras de la caja del televisor.

30) [Esta instrucción aplica sólo a los televisores proyectores.] Si la temperatura del aire aumenta repentinamente (por ejemplo, cuando le entregan el televisor), se puede formar condensación en las lentes. Esto puede hacer que la imagen se vea distorsionada o que el color parezca apagado. Si esto ocurre, apague el televisor y no lo vuelva a encender durante 6 ó 7 horas para que la humedad se evapore.

31) Con el fin de protegerlo contra las subidas de voltaje y los rayos, desconecte el televisor y la antena si no lo va a usar por períodos prolongados.

32) Durante el uso normal es posible que el televisor haga ruidos de vez en cuando. Esto es normal, especialmente en el momento de encenderlo y apagarlo. Si los ruidos se vuelven frecuentes o continuos, desconecte el televisor y comuníquese con un centro de servicio autorizado de TOSHIBA.

33) Posibles efectos adversos sobre el tubo de imagen del televisor: Si una imagen fija (que no se mueve) permanece en la pantalla del televisor por mucho tiempo, puede quedar grabada en forma definitiva en el tubo de imagen y dejar una imagen fantasma tenue pero permanente en la pantalla. Este tipo de daño NO ESTÁ CUBIERTO POR SU GARANTÍA. Nunca deje el televisor encendido por períodos prolongados cuando esté mostrando los siguientes formatos o imágenes:

• Imágenes fijas, tales como ventanas PIP/POP, cintas de datos bursátiles, patrones de juegos de video, logotipos de estaciones de TV, subtítulos ocultos y sitios Web.
• Formatos especiales que no utilizan la pantalla completa. Por ejemplo, ver un programa en formato 16:9 en una pantalla normal 4:3 (barras grises en la parte superior e inferior de la pantalla); o ver un programa en formato normal 4:3 en una pantalla ancha de formato 16:9 (barras grises sobre los costados izquierdo y derecho de la pantalla).

Servicio

34)

ADVERTENCIA: IRIESGO DE DESCARGA

ELÉCTRICA! Nunca trate de reparar el televisor usted

mismo. Abrir o quitar las tapas puede exponerlo a voltajes peligrosos u otros riesgos. Encargue las reparaciones a un centro de servicio autorizado de TO

35) Si le reparan el televisor:

- Pídale al técnico que utilice únicamente repuestos especificados por el fabricante.

- Una vez completada la reparación, pídale al técnico que haga las comprobaciones de seguridad de rutina para determinar que el televisor funciona sin peligro.

36) Cuando el televisor llegue al fin de su vida útil, pídale a un técnico de servicio calificado que lo elimine de manera adecuada. La eliminación incorrecta puede causar implosión del tubo de imagen y posibles lesiones personales.

0303

CARACTERISTICAS

• 181 canales de TV cable - El sistema de sintonización es capaz de recibir los 68 canales de VHF/UHF de emisión estándar disponibles en su área. Al ser usado con un sistema de TV cable, este sistema puede sintonizar las frecuencias de VHF estándar y 113 frecuencias de TV cable. El número real de canales recibidos dependerá de la recepción de canales en su área y del servicio de TV cable al que usted esté suscrito.
• Indicaciones en la pantalla en 3 idiomas - Indica el canal, temporizador para dormir, nivel de volumen, silenciamiento, indicadores de texto/captaciones y ajustes de control de imagen. Pueden aparecer en inglés, español o francés.
• Temporizador de desactivación automática - Desde el mando a distancia, el TV se puede programar para apagarse automáticamente (de 10 a 120 minutos, en incrementos de 10 minutos).
• Protección de la memoria - En caso de interrupciones en el suministro de energía al televisor, este sistema evita la pérdida de los canales memorizados.
• Ajustes de imagen usando la unidad de control remoto - La indicación en pantalla permite realizar precisos ajustes de BRILLO, CONTRASTE, COLOR, TINTE y DEFINICION desde la unidad de control remoto.

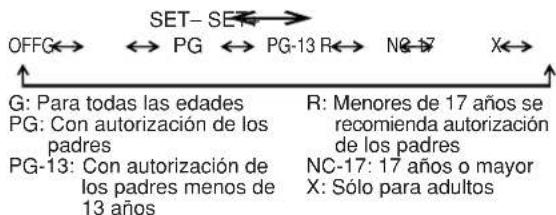

• Chip V - La función de prohibición para menores con Chip V puede leer la clasificación de un programa de TV o película, si el programa tiene codificada esta información. El Chip V permite seleccionar el nivel de prohibición (ha sido diseñado para funcionar únicamente con el sistema Chip V para los EUA).
• DECODIFICADOR de subtítulos - Muestra leyendas cerradas o texto en pantalla (cuando está disponible).
• Recurso de bloqueo - Este recurso tiene tres funciones, el BLOQUEO DE CANALES, el BLOQUEO DE LA ENTRADA DE VÍDEO y el AJUSTE DEL TEMPORIZADOR PARA JUEGOS DE TV.
• Temporizador ON programable - Le permite programar su TV para automáticamente encenderla a la hora programada.

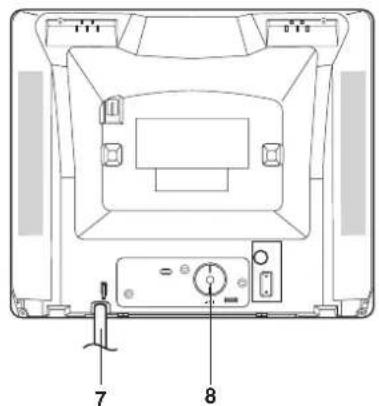

UBICACION DE LOS CONTROLES

DELANTERA TRASERA

1. Indicador POWER - Se enciende cuando la alimentación está conectada.
2. Sensor de control remoto - Recibe las señales enviadas desde la unidad de control remoto.
3. Botón de POWER - Presione este interruptor para encender y apagar el televisor.

4. Botones de ▲/▼ de volumen - Utilice estos botones para aumentar o disminuir el nivel de volumen. (Botones MENU) - Presione ambos botones para que aparezca la función de menú en la pantalla. (Botones SET +/-) - Presione para seleccionar el ajuste deseado durante las operaciones en la pantalla.

5. Botones selectores de canal en ▲/▼ - Utilice estos botones para seleccionar alguno de los canales almacenados en la memoria.
   (Botón ENTER) - Presione para entrar o seleccionar información para las operaciones en la pantalla. (Botón RESET) - Presione para volver los ajustes de imagen en la pantalla a sus posiciones iniciales de fábrica.

6. Conectores de entrada de Audio/Vidéo - Aquí pueden conectar desde una fuente externa los cables de señales de audio y video.
7. Cordón de CA - Conéctelo a un enchufe de 120V, 60Hz.
8. Conector de entrada de ANTENA VHF/UHF - Conecte una antena VHF/UHF o un TV cable a esta conector.

CONTROL REMOTO

1. Botón de POWER - Para encender y apagar el televisor.
2. Botones de selección directa de canal (0-9) - Permite dirigir el asunto de cualquier canal de TV.
3. Botón de visión rápida - Presione repetidamente CH RTN para cambiar entre los dos últimos canales que haya sintonizado.
4. Botón de auto apagado mediante temporizador - Para hacer que el televisor se apague después de un período de tiempo prefijado, presione el botón SLEEP del unidad de

control remoto. La indicación disminuirá en intervalos de 10 minutos cada vez que el botón sea presionado (en el orden de 120, 110, 100, ... 20, 10, 0.). Una vez programado el tiempo de desactivación automática, la indicación desaparecerá de la pantalla, después de lo cual volverá a aparecer momentáneamente cada diez minutos para recordarle que la función de desactivación automática está activada. Para confirmar el tiempo de desactivación automática, presione el botón SLEEP una vez; el tiempo restante será momentáneamente exhibido. Para cancelar la función de desactivación automática, presione repetidamente el botón SLEEP hasta que la indicación sea 0.

1. Botones de +/- de volumen - Presione el botón + para aumentar el nivel de volumen y el botón - para disminuirlo.
2. Botón MENU - Presione este botón para indicar el menú de función en la pantalla.
3. Botones de SET + / -- Presione los botones para seleccionar los ajustes deseados durante las operaciones en pantalla.
4. Botón de RESET - Para reajustar los ajustes de imagen en pantalla.
5. Botón TV/VIDEO - Cambia entre el TV y las entradas de dispositivo externo.
6. Botón de RECALL - Cuando este botón sea presionado, el canal sintonizado aparecerá en la esquina superior derecha de la pantalla de TV. Presione nuevamente el botón para borrar la indicación de la pantalla.
7. Botón de MUTE - Para cortar el sonido, presione este botón una vez. El TV se silenciará y aparecerá la palabra "MUTE" en la pantalla. Para desactivar la función de silenciamiento, vuelva a presionar el botón de silenciamiento/reposición (MUTE) o presione el botón de aumento o disminución de volumen (VOL + o -).
8. Botones selectores de canal en +/- - Presione el botón de ascenso CH + para cambiar a un canal más alto almacenado en la memoria. Presione el botón de descenso CH – para cambiar a un canal más bajo.
9. Botón ENTER - Presiónelo para introducir o seleccionar la información de las operaciones en pantalla.
10. Botón 1/2 - Cambia entre el canal 1 de subtítulos y el canal 2 de subtítulos en el modo de subtítulos ocultos.
11. Botón de subtítulos/texto - Presione para cambiar entre los modos de TV normal y los dos modos de Leyendas cerradas (leyendas o texto) cuando estén disponibles.

Antes de usar la unidad control remoto deben ser instaladas las pilas.

COMO INSTALAR LAS PILAS

1. Abra la tapa del compartimiento de pilas.

1. Reinstale la tapa del compartimiento.

6

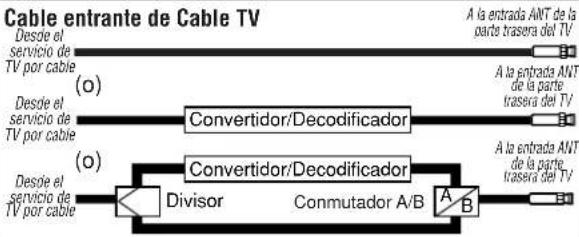

CONEXIONES DE ANTENA

Elija una de las siguientes siete conexiones, en función de su equipo y servicio:

Antenas independientes de VHF y UHF o una antena combinada VHF/UHF con cables o hilos separados.

(0)


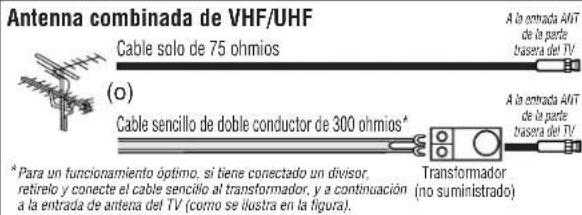

Antena combinada de VHF/UHF (Cable solo de 75 ohmios o de conductores gemelos de 300 ohmios)

Conecte el cable de 75 ohmios desde antena combinada de VHF/UHF al soporte de antena.

Si su antena combinada es un cable de 300 ohmios de conductores gemelos, use un transformador de adaptación de 300-75 ohmios (no suministrado).

Antena combinada de VHF/UHF (VHF separada y UHF 300 ohmios de conductores gemelos)

Conecte el cable de conductores gemelos de UHF al combinador (no suministrado). Conecte el cable de conductores gemelos de VHF al transformador de adaptación de 300-75 ohmios (no suministrado). Fije el combinador al soporte de antena.

Antenas de VHF/UHF separadas

Conecte el cable de 75 ohmios desde antena de VHF y UHF de conductores gemelos al combinador (no suministrado). Fije el combiandor al soporte de antena.

NOTA: Si su antena de VHF tiene un cable de conductores gemelos, use un transformador de adaptación de 300-75 ohmios (no suministrado), luego conecte el transformador al combinador.

PARA LOS ASOCIADOS A UN SERVICIO DE TV POR CABLE BASICO Para un servicio de cable básico que no requiera convertidor/descodificador, conecte el cable coaxial Cable TV 75 ohmios directamente a la entrada de antena en la parte trasera del televisor.

PARA LOS ASOCIADOS A UN SERVICIO DE TV POR CABLE "CODIFICADO"

Si Ud. está asociado a un servicio de cable que requiere el uso de un convertidor/descodificador conecte el cable de bajada de antena al convertidor/descodificador y conecte la salida de ésta a la entrada de antena en la parte trasera del televisor. Siga el conexionado como se muestra en la figura. Sintonice el televisor en el canal de salida del convertidor/descodificador (usualmente canal 3 ó 4) y utilice el convertidor/descodificador para la selección de canales.

PARA ASOCIADOS A UN SERVICIO DE CABLE BASICO CON CANALES ESPECIALES CODIFICADOS

Si Ud. está asociado a un servicio de cable en el cual los canales básicos son comunes y los canales especiales necesitan un convertidor/descodificador, puede utilizar un divisor de señal (a veces llamada "acoplador") y una caja de interruptor de cambio A/B. Siga el conexionado como se muestra en la figura. Con la interruptor en la posición "B", Ud. puede sintonizar directamente cualquier canal común en su televisor. Con la interruptor en la posición "A", puede seleccionar los canales codificados desde el convertidor/decodificador sintonizando el televisor en el canal de salida del convertidor/decodificador (canal 3 ó 4).

Este televisor, puede sintonizar la mayoría de los canales por cable sin necesidad de recurrir al convertidor suministrado por los canales de cable. Algunas compañías de cable ofrecen "canales pagados premiados" en los cuales la señal esta codificada. La decodificación de esas señales para la obtención de una señal normal, requiere el uso de un decodificador que es generalmente provisto por la compañía de cable.

CONEXIONES DE TOMA AUDIO/VIDEO

La instalación exacta a utilizar para hacer las conexiones de los distintos componentes de video y audio en el TV depende del modelo y funciones de cada componente. Conírme en el manual de instrucciones de cada componente para la posición de las entradas y salidas de video y de audio.

Los siguientes diagramas de conexiones se ofrecen a título de sugerencia. Puede ser necesario modificarlos según los equipos que posee.

SELECCION TV/VIDEO

Para ver la imagen desde un VCR, una videocámara o un juego de TV, primero debe poner el TV en modo VIDEO. Presione TV/VIDEO para seleccionar el modo VIDEO. La palabra "VIDEO" aparece brevemente en pantalla. Vuelva a presionar TV/VIDEO para volver al modo TV.

1. Para conectar el TV a una videograbadora


La grabación no autorizada, el uso, la distribución, o la revisión de los programas televisivos, videos, DVDs, y otros materiales se prohiben bajo las Leyes de Copyright de los Estados Unidos y otros países, y podrían estar sujetos a la responsabilidad civil y penal.

1. Para conectar el TV a un juego de VIDEO.

El TV puede utilizarse también como pantalla para muchos juegos de video. Sin embargo, debido a que existe una gran variedad de tipos diferentes de señales generadas por estos aparatos y diferentes requisitos de conexión correspondientes, no se han incluido todas las posibilidades posibles en los diagramas de conexión sugeridos. Para más detalles, deberá consultar el manual de instrucciones de cada componente.

1. Para conectar el TV a la videocámara

Para reproducir de la videocámara, conecte la videocámara en el TV tal como se indica. Frente del TV

SELECCIÓN DE IDIOMA

Este TV puede mostrar las visualizaciones en pantalla y los menús de ajuste en inglés, español o francés.

La selección del idioma en la pantalla (paso 3, debajo) aparecerá automáticamente en la pantalla cuando presione MENU al principio.

Seleccione primero el idioma preferido y vaya a las otras opciones de menú.

1

Presione MENU.

2

Presione SET + o - hasta que el indicador "LANGUAGE" empiece a parpadear seguidamente, y después presione el botón ENTER.

3

Presione SET + o – hasta que el indicador “▶” señale la lengua deseada: inglés (ENGLISH), español (ESPAÑOL) o francés (FRANCAIS), y después presione ENTER.

4

Presione MENU otra vez para volver a la imagen normal de TV.

NOTA:

Si español o francés se ha escogido, los indicadores de Subtítulo será en la lengua seleccionada, pero el texto de Subtítulo Cerrado será no afectado por la selección de lengua.

OPERACION DEL TELEVISOR

1

Para encender el televisor, presione el interruptor de encendido (POWER).

2

Ajuste el volumen al nivel deseado usando los botones de aumento/disminución de volumen (VOL + /−).

El nivel de sonido será indicado en la pantalla de TV mediante una BARRA VERDE. Cuando el nivel de sonido aumente, también aumentará el número de barras en la pantalla. De igual forma, el número de BARRAS disminuirá cuando el nivel sea disminuido.

3

Ajuste el modo TV/CABLE a la posición apropiada. Este modo viene ajustado de fábrica a la posición CABLE. Vea "PARA MEMORIZAR CANALES" en la página 9.

TV - Canales de VHF/UHF CABLE - Canales de CABLE TV

4

Botones selectores de canal en ascenso/descenso Presione y libere el botón selector de canal (CH + /−) en ascenso o descenso. El canal se detiene automáticamente en el próximo canal programado en la memoria de la TV. Presione y retenga el botón para cambiar los canales más rápidamente.

Para la operación apropiada, asegúrese de programar los canales en la memoria de la TV antes de sintonizar los canales. Consulte la sección "PARA MEMORIZAR CANALES" en la página 9.

Botones de selección directa de canal (0–9)

Utilice estos botones para seleccionar canales. El número del canal será indicado en la esquina superior derecha de la pantalla de TV. Si se selecciona un número de canal inválido, la pantalla volverá al canal anterior.

Selección directa de canal en modo de TV

Cuando el selector de TV/ CABLE sea ajustado a la posición TV, todos los canales podrán ser seleccionados en forma instantánea usando sólo dos botones (Por ejemplo, para seleccionar el canal 2, presione "0" y "2". Si usted sólo presiona "2", la selección del canal se retardará unos segundos). Para los canales de 10 en adelante, presione los dos dígitos en orden.

Selección directa de canal en modo CABLE

Cuando la opción de menú de TV/ CABLE está ajustado al modo de CABLE, los canales podrán seleccionarse de la siguiente forma:

1-9

Presione "0" dos veces, y luego 1-9 según sea necesario. Por ejemplo, para seleccionar el canal 2, presione "002".

10-12

Primero presione "0", y luego los 2 dígitos restantes. Por ejemplo, para seleccionar el canal 12, presione "012".

13-99

Presione los 2 dígitos en orden. Por ejemplo, para seleccionar el canal 36, presione "036".

100-125

Presione los 3 dígitos en orden. Por ejemplo, para seleccionar el canal 120, presione "120".

NOTA: Si el canal sintonizado deja de transmitir programas, el televisor se apagará automáticamente al cabo de 15 minutos.

PARA MEMORIZAR CANALES

Este televisor está equipado con una función de memorización de canales que permite avanzar o retroceder al siguiente canal almacenado en la memoria, pasando por alto los canales no deseados.

Antes de seleccionar canales, éstos deberán ser programados en la memoria del televisor. Además de los canales normales de VHF y UHF, este televisor puede recibir hasta 113 canales de TV cable. Para usar el televisor con una antena, coloque el modo de TV/CABLE a la posición TV. Este modo viene ajustado de fábrica a la posición CABLE.

SELECCION DE TV/CABLE

1 Presione MENU.
2 Presione SET + o - hasta que el indicador "CH SETUP" empiece a parpadear seguidamente, y a continuación presione ENTER.
3 Presione SET + o – hasta que el indicador "TV/CABLE" empiece a parpadear seguidamente.
4 Presione ENTER para seleccionar el modo TV o CABLE. La flecha indica el modo seleccionado.
5 Presione MENU hasta que se borre la pantalla menu.

NOTA:

Póngase en contacto con la compañía de cable para determinar el tipo de sistema de cable usado en su área.

MEMORIA AUTOMATICA DE CANAL

1 Presione MENU.
2 Presione SET + o - hasta que el indicador "CH SETUP" empiece a parpadear seguidamente, y a continuación presione el botón ENTER.
3 Presione SET + o - hasta que el indicador "AUTO CH MEMORY" empiece a parpadear seguidamente, y a continuación presione ENTER. El TV comenzará a memorizar todos los canales disponibles en su área. Los números de canal permanecerán en rojo hasta que se complete la memorización automática.
4 Presione MENU hasta que se borre la pantalla menu.

AJUSTE DE IMAGEN

Se pueden hacer los ajustes de brillo, contraste, color, tinte y definicion.

1 Presione MENU.
2 Presione SET + o – hasta que el indicador al lado de return "PICTURE" empiece a parpadear y presione ENTER.
3 Presione ENTER repetidamente para seleccionar el punto que desea ajustar.

PARA AÑADIR/BORRAR CANALES

1 Presione MENU.
2 Presione SET + o – hasta que el indicador "CH SETUP" empiece a parpadear seguidamente, y a continuación presione ENTER.
3 Presione SET + o – hasta que el indicador "ADD/DELETE" empiece a parpadear seguidamente, y a continuación presione ENTER.
4 Seleccione los canales deseados a agregar o borrado mediante los botones de Selección Directa de Canal (10 teclas, 0-9), CH +/- o SET + o -.
5 Presione ENTER para seleccionar ADD o DELETE. Si un canal no memorizado se ha seleccionado (paso 4), el indicador de canal será en rojo. Presione ENTER si usted desea añade el canal no memorizado. Cuando un canal se añadio, el indicador de canal cambiará de rojo a verde y el canal será memorizado.

Si un canal memorizado es seleccionado (paso 4), el indicador de canal será en verde.

Para eliminar el canal de la memoria, presione ENTER varias veces hasta que aparezca "DEL" en la pantalla.

Cuando el canal es borrado, el indicador de canal cambiará de verde a rojo.

Repita los pasos 4 y 5 para ser añadido o borrado cada canal.

6 Presione MENU tres veces después de añadir o borrar todos los canales deseados, para volver a la imagen normal de TV.

4 Presione SET + o - dos veces para hacer el ajuste.

	+	-
BRILLO	aumenta el brillo	disminuye el brillo
CONTRASTE	aumenta el contraste	disminuye el contraste
COLOR	color brillante	tiene un color pálido
TINTE	color hacia el verde	color rojizo
DEFINICION	agudiza los contornos de la imagen	suaviza la imagen

PARA VOLVER AL AJUSTE INICIAL:

Presione RESET cuando aparece en la pantalla el modo de ajuste de imagen.

ACTIVACION DE SUBTÍTULOS

¿QUE ES LA RECEPCION DE TEXTO?

Este televisor tiene capacidad para descodificar y mostrar los programas de televisión con emisión de texto. Cuando está disponible, esta función mostrará el texto en pantalla para los usuarios con problemas de audición o traducirá y mostrará el texto que se encuentre en otra lengua.

PARA VER LOS SUBTITULOS

Presione CAP/TEXT en el control remoto para cambiar entre el TV normal y los dos modos de subtítulos (subtítulos y texto en una tercera parte de pantalla completa).

Leyendas: Este modo de recepción de texto mostrará el texto en pantalla en inglés u otra lengua (dependiendo de la programación 1/2 de recepción de texto). Generalmente las emisiones de textos en inglés son recibidas en el canal 1 de recepción de texto y los textos en otras lenguas son recibidos en el canal 2 de recepción de texto. Las leyendas aparecerán en los lugares de la pantalla que interferan mínimamente con la imagen, generalmente en la parte inferior de la misma. Los programas de noticias mostrarán generalmente tres líneas de leyendas que cambiarán en la pantalla. La mayoría de los otros programas ofrecen dos o tres líneas de leyendas colocadas cerca del personaje que está hablando de tal manera que el usuario pueda seguir el diálogo.

Las letrás itálicas o subrayadas indican títulos, palabras en

lenguas extranjeras o palabras que requieren énfasis. Las letras de canciones aparecen encerradas entre notas musicales.

Texto: Cuando está disponible, el modo Texto ocupará parte de la pantalla con un horario de programación u otra información.

Después de seleccionar uno de los modos de recepción de texto, éste continuará activado hasta que se lo cambie, independientemente de que se sintonice otro canal.

Si se pierde la señal de la emisión de texto debido a un aviso comercial o al corte de la señal, las leyendas reaparecerán cuando la señal sea recibida nuevamente.

Si se cambia de canal, las leyendas se retardarán en 10 segundos aproximadamente.

Para recibir emisiones de programas de televisión con emisión de texto, refiérase a su guía de TV en la que estarán indicadas con el símbolo (CC).

AVISO DE POSIBLES EFECTOS ADVERSOS EN EL TUBO DE IMAGEN DE LA TELEVISIÓN

Evite desplegar imágenes estacionarias en su televisor durante períodos extendidos de tiempo. Las imágenes fijas (que no se mueven) tales como las barras negras o grises en los formatos de imágenes de pantalla amplia, los patrones de juegos de video, los logotipos de las estaciones de televisión y los subtítulos pueden marcarse permanentemente en el tubo de imagen. Este tipo de daño NO SE CUBRE POR SU GARANTÍA.

• Cuando está activando el descodificador de subtítulo cerrado, habrá una demora corta antes de aparecer texto de subtítulo cerrado en la pantalla.
• El texto del programa aparecerá en pantalla solo en aquellas áreas donde exista este tipo de servicio.
• Si no se recibe la señal de emisión de texto. no aparecerán levendas. pero el televisor permanecerá en el modo de recepción de texto.
• Ocasionalmente podrán aparecer faltas de ortografía o caracteres extraños durante la recepción de texto. Esto es normal en este modo, especialmente con los programas en vivo. Esto se debe a que durante los programas en vivo, los textos son ingresados sin edición, ya que no hay tiempo para la misma.
• Cuando las leyendas estén en pantalla, puede ser que las indicaciones de funciones como volumen y silenciamiento no aparezcan ya que interferirían con las leyendas.
• Algunos sistemas de cable y sistemas de protección contra copias pueden interferir con la señal de emisión de texto.
• Si utiliza una antena interior o si la recepción del TV es muy insuficiente, el texto de las emisiones puede no aparecer o mostrar caracteres extraños y errores de ortografía. En tal caso, ajuste la antena para mejorar la recepción o utilice una antena externa.

SELECCION DE CHIP V

La función Chip V sólo está disponible para el sistema Chip V para los EUA. El sistema V-Chip canadiense no es soportado. Este televisor tiene un control V-CHIP para fijar una prohibición y controlar el acceso para ver determinados canales. Esta función sirve para impedir que sus hijos vean las escenas violentas o sexuales que usted decida excluir.

1 Presione MENU y SET + o - para seleccionar la opción V-CHIP SET y presione ENTER.
Entre su contraseña (4 cifras) utilizando los botones de selección de canal directo (0–9). En el caso de haber entrado una contraseña equivocada, presione RESET. A continuación, presione ENTER.
3 Vuelva a introducir la contraseña y presione ENTER.
4 Presione SET + o - para seleccionar la opción V-CHIP. Presione ENTER para activar a ON.
5 Presione SET + o - para seleccionar la opción TV RATING o MPAA RATING. Presione ENTER.
6 Presione SET + o – para seleccionar la prohibición deseada para el video o canal de TV aplicable. Presione ENTER.
7 Presione MENU hasta que se borre la pantalla menu.

MPAA RATING
    L["X: Sólo para adultos"]

NOTAS:

• Si desea cambiar la contraseña, siga los pasos 1 y 2 y seleccione la opción "CHANGE PASSWORD" para entrar su nueva contraseña.
• La función de chip V se activa sólo en los programas y cintas que tienen la señal de nivel de prohibición.
• Cuando se prohíbe un programa con la función del Chip V, el programa prohibido no puede verse según su contenido. Cuando el programa empieza, aparecerá "INPUT PASSWORD" en la pantalla. Para cancelar el Chip V temporalmente, entre la contraseña. Si cambia el canal o desconecta el TV cuando se había desactivado temporalmente la función de prohibición para menores Chip V, volverá al ajuste original. Para volver a ver el canal que estaba mirando, deberá volver a entrar su contraseña o desactivar temporalmente, nuevamente, la función Chip V.
• Cuando vea la TV a través de un receptor de cable o un reproductor de vídeo con el televisor sintonizado en el canal 3 ó 4, deberá liberar temporalmente el Chip V introduciendo su contraseña. La configuración del Chip V se restablecerá cuando apague el televisor y lo vuelva a encender. En este caso, deberá utilizar el receptor de cable o el VCR para cambiar los canales.
• Al cambiar el canal con el receptor de cable o el VCR, transcurrirán aproximadamente 10 segundos hasta que aparezca el programa.
• Si olvidó o perdió su contraseña, puede cancelar la contraseña existente usando el siguiente procedimiento:
• Siga oprimiendo VOLUME ▼ de la unidad principal y, simultáneamente, oprima la tecla "0" del control remoto durante unos cuantos segundos.

10

USO DEL MENÚ DE BLOQUEOS

El menú LOCK incluye las funciones CH LOCK, VIDEO LOCK, GAMETIMER y CHANGE PASSWORD. Puede emplear estas funciones después de introducir la contraseña correcta (PASSWORD). (Esta contraseña es la misma que ha utilizado en "SELECCION DE CHIP V" en la página 10.)

BLOQUEO DE CANALES

Con la función CH LOCK, puede bloquear el acceso a ciertos canales. No podrá sintonizar los canales bloqueados a no ser que borre el ajuste. Puede bloquear hasta nueve canales de TV y nueve canales de TV por cable.

1 Use los botones de número de canal (0–9) para visualizar el canal de TV que desea bloquear.
2 Presione MENU, y después presione SET + o – hasta que el indicador junto a “LOCK” parpadee. Después presione ENTER.
3 Use los botones de número de canal (0-9) para introducir su contraseña, y presione ENTER. Aparecerá el menú LOCK.
4 Presione SET + o – hasta que el indicador junto a "CH LOCK" parpadee, y presione ENTER.
5 Presione SET + o - para seleccionar: - INPUT para escoger el canal que desea bloquear. Después presione ENTER. - ALL CLEAR para cancelar el bloqueo de todos los canales que están en la lista de canales bloqueados. Después presione ENTER

BLOQUEO DE LA ENTRADA DE VÍDEO

Con la función VIDEO LOCK, puede bloquear la fuente de entrada (VIDEO) y los canales 3 y 4. No podrá seleccionar las fuentes de entrada con el botón TV/VIDEO, o con los botones de los canales, a no ser que canceled el ajuste.

1 Presione MENU, después presione SET + o – hasta que el indicador junto a la opción “LOCK” parpadee, y después presione ENTER.
2 Use los botones de número de canal (0–9) para introducir su contraseña, y después presione ENTER. Aparecerá el menú LOCK.
3 Presione SET + o – hasta que el indicador esté junto a la opción “VIDEO LOCK”, y después presione ENTER.
4 Presione SET + o – para seleccionar: • OFF: Desbloquea todas las fuentes de entrada de vídeo. • VIDEO: Bloquea el VIDEO. • VIDEO +: Bloquea el VIDEO, y los canales 3 y 4. Debe usar esta opción si emplea la antena para reproducir una cinta de vídeo.
5 Presione varias veces MENU hasta que desaparezca la pantalla menu.

NOTA:

Después de programar el VIDEO LOCK, cambie canales o presione el botón TV/VIDEO antes de apagar el televisor.

6 Repita los pasos 1 a 5 para bloquear otros canales. Cuando haya acabado de bloquear los canales, presione varias veces MENU hasta que desaparezca la pantalla del menú.

Si intenta sintonizar un canal bloqueado, la TV no lo mostrará, pero verá el canal no bloqueado más cercano.

NOTAS:

• Si accede a los menús LOCK o V-chip por primera vez, escoja un número de cuatro dígitos para usarlo como contraseña.
• Después de programar el bloqueo de canales (CH LOCK) cambie los canales antes de apagar la televisión.
• Si quiere desbloquear los canales, seleccione ALL CLEAR en el paso 5, y después presione ENTER.

AJUSTE DEL TEMPORIZADOR PARA JUEGOS DE TV Con la función GameTimer™, puede activar automáticamente el modo VIDEO LOCK (Ajuste de VÍDEO) para ajustar un límite de tiempo al utilizar un juego de TV. (30, 60, 90, ó 120 minutos).

1 Presione MENU, y después pulse SET + o – hasta que el indicador esté junto a "LOCK", y después presione ENTER.
2 Use los botones de número de canal (0–9) para introducir su contraseña, y después presione ENTER. Aparecerá el menú LOCK.
3 Presione SET + o – hasta que el indicador junto a "GAMETIMER" parpadee, y después presione ENTER.
4 Presione SET + o - para seleccionar el límite de tiempo (30 minutos, 60 minutos, 90 minutos, 120 minutos o bien OFF).
5 Presione varias veces MENU hasta que desaparezca la pantalla menu. Después de programar la función GameTimer, el visualizador aparecerá durante unos segundos cada diez minutos para recordarle que el temporizador para juegos está activo. Cuando se llega a la hora de finalización, la pantalla cambiará el canal automáticamente.

NOTA:

Cuando se alcance el tiempo final programado, la televisión cambiará los canales automáticamente y se activará la función VIDEO LOCK. Para apagar la función VIDEO LOCK, vea "BLOQUEO DE LA ENTRADA DE VIDEO", a la izquierda.

PARA AJUSTAR EL TEMPORIZADOR DEL AUTO ENCENDIDO

Esta característica le permite programar el TV para encenderse automáticamente a una hora y en un canal preestablecidos. NOTA: Si se interrumpe o falla el suministro de energía eléctrica, se perderá el ajuste del temporizador.

1 Presione MENU, después presione SET + o – hasta que el indicador junto a la opción "ON TIMER" parpadee, y después presione ENTER.

4 Presione SET + o - para seleccionar el canal deseado, y despúes presione ENTER.
5 Presione SET + o - para seleccionar el modo SET, y despúes presione ENTER.
6 Presione varias veces MENU hasta que desaparezca la pantalla menu.

NOTA:

Para cancelar el temporizador de encendido (ON TIMER), seleccione CANCEL en el paso 4 anterior. Presione varias veces MENU hasta que desaparezca la pantalla menu.

ANTES DE SOLICITAR SERVICIO

Antes de solicitar servicio, verifique los puntos síntoma y posible solución en la siguiente tabla.

SINTOMA	POSIBLE SOLUCION
El televisor no funciona.	Verifique que el cable de alimentación esté conectado.Pruebe con otro tomacorriente de CA.La alimentación está desconectada; revise el fusible o el interruptor automático.Desconecte la unidad, y vuelva a conectarla al cabo de una hora.
Sonido de baja calidad o ausencia de sonido.	La estación o el servicio de TV cable están con problemas; sintonice otra estación o llame a su compañía de cable.Verifique los ajustes de sonido (volumen y silenciamiento).Determine si hay posibles fuentes de interferencia.
Imagen de baja calidad o ausencia de imagen.	La estación o el servicio de TV cable están con problemas; sintonice otra estación o llame a su compañía de cable.Verifique que haya canales almacenados en la memoria.Revise las conexiones de la antena o sistema Cable TV; reoriente a antena.Determine si hay posibles fuentes de interferencia.Verifique los ajustes de los controles de imagen.Presione CAP/TEXT para desactivar el modo de Leyenda cerrada.
Mala recepción en algunos canales.	La estación o el servicio de TV cable están con problemas; sintonice otra estación o llame a su compañía de cable.Verifique que haya canales almacenados en la memoria.La señal de la estación es débil; reoriente la antena.Determine si hay posibles fuentes de interferencia.
Mala definición de los colores o ausencia de color.	La estación o el servicio de TV cable están con problemas; sintonice otra estación o llame a su compañía de cable.Verifique qué haya canales almacenados en la memoria.Verifique los ajustes de los controles de imagen.Revise las conexiones de la antena o sistema Cable TV; reoriente la antena.
La imagen presenta oscilación o desplazamiento.	La estación o el servicio de TV cable están con problemas; sintonice otra estación o llame a su compañía de cable.Verifique que haya canales almacenados en la memoria.El servicio Cable TV está transmitiendo una señal codificada.Reoriente la antena.

SINTOMA	POSIBLE SOLUCION
La recepción Cable TV no es posible.	Revise todas las conexiones del sistema Cable TV.Ajuste el modo TV/CABLE al modo CABLE mediante la selección de menú en la pantalla.La estación o el servicio de TV cable están con problemas;Pruebe con otra otra estación o llame a su compañía de cable.
Aparecen barras horizontales o verticales en la pantalla.	Revise las conexiones de la antena y reoriente la antena.Determine si hay posibles fuentes de interferencia.
La recepción no es posible más allá del canal 13.	Asegúrese de que el modo TV/CABLE esté ajustado a la posición apropiada en la selección de menú de la pantalla.Si está usando una antena, revise las conexiones de la antena de UHF.
El televisor no puede ser operado a control remoto.	Las pilas están débiles o agotadas, o han sido insertadas en forma incorrecta.El remoto está fuera de la gama, acérquese al TV dentro del entorno de (15 pies).Asegúrese de apuntar la unidad de control remoto hacia el sensor de control remoto.Verifique que no haya obstáculos entre la unidad de control remoto y el televisor.Asegúrese de que el cable de alimentación esté conectado.
El televisor se apaga.	La estación sintonizada no está transmitiendo.El temporizador de desactivación automática ha sido activado.El suministro de energía se ha interrumpido.
La función de subtítulo cerrado no es activada.	Estación de TV está experimentando problemas o programa sintonizado no es en modo de subtítulo cerrado. Pruebe en otro canal.Asegúrese de conexión de Cable TV o antena VHF/UHF. Reposición o gire antena.Precione CAP/TEXT para encender la codificador de subtítulo cerrado.
Cuadro negro en la pantalla.	Presione CAP/TEXT para desactivar el modo de Leyenda cerrada.
La lengua deseada no se muestra.	Seleccione el idioma en el menú de opciones.

ESPECIFICACIONES

- Este modelo cumple con las especificaciones indicadas abajo.

- El diseño y la especificación están sujetos a cambios sin aviso.

- Este modelo no puede ser compatible con las funciones y/o especificaciones que puedan agregarse en el futuro.

Alimentación de CA:

Consumo de CA:

Tubo de imagen:

Potencia nominal de salida de audio:

Altavoz:

Tipo de sintonizador:

Unidad de control remoto:

Canales de recepción:

120V, 60 Hz

En funcionamiento: 73 Vaitos

En espera: 3 Vaitos

19 Pulgadas (480mm diagonalmente) (El tamaño de pantalla es aproximado.)

1,5 watts

3", (76 mm) gama completa, 8 ohmios

Sintetizador de frecuencias PLL a cuarzo para 181 canales

Infrarroja, de acceso directo, 2 pilas AAA (suministradas)

VHF 2-13

UHF 14-69

Impedancia de entrada de antena:

Entradas:

Dimensiones:

Peso:

Entrada coaxial de 75 ohmios (VHF/UHF)

Video: 1,0 Vp-p 75 ohmios

Audio: 300 mV, 47k ohmios

Ancho: 19-3/16" (488 mm)

Alto: 16-3/8" (416 mm)

Fondo: 18-5/16" (465mm)

38,6 lbs (17,5 kg)

ACCESORIOS

Control remoto con 2 pilas "AAA"

12

MEMO

TOSHIBA AMERICA CONSUMER PRODUCTS, L.L.C.

Head Office

GameTimer es una marca comercial de Toshiba America Consumer Products, L.L.C.

IMPRESO EN TAILANDIA

TOSHIBA
