LCD-3009 - Soporte de televisión Mitzu - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de televisor
Marca	Mitzu
Modelo	LCD-3009
Compatibilidad VESA	100x100 mm a 300x300 mm
Capacidad de peso máxima	30 kg
Tamaño de pantalla compatible	19'' a 42''
Material	Acero de alta resistencia
Acabado	Pintura negra mate
Inclinación	0° a -15° (inclinación hacia abajo)
Giro	±90° (rotación horizontal)
Distancia a la pared	50 mm a 80 mm ajustable
Instalación	Fija en pared con tornillos y anclajes incluidos
Nivel de burbuja incluido	Sí
Herrajes incluidos	Tornillos, arandelas, separadores y anclajes
Dimensiones del soporte (ancho x alto x fondo)	400 x 300 x 50 mm
Peso del soporte	2,5 kg
Entorno recomendado	Interior seco, temperatura controlada
Limpieza	Paño suave y seco; evitar disolventes
Reparabilidad	Piezas no reparables; reemplazar si está dañado
Seguridad	Instalar sobre pared de hormigón o ladrillo; verificar capacidad de carga

Preguntas frecuentes - LCD-3009 Mitzu

¿Cuál es el peso máximo que soporta el soporte Mitzu LCD-3009?

El soporte Mitzu LCD-3009 tiene una capacidad máxima de 30 kg.

¿Qué tamaños de TV son compatibles con este soporte?

Es compatible con televisores de 19 a 42 pulgadas.

¿Qué patrón VESA soporta?

Soporta patrones VESA desde 100x100 mm hasta 300x300 mm.

¿Incluye los tornillos necesarios para la instalación?

Sí, el soporte incluye todos los tornillos, arandelas, separadores y anclajes necesarios para la instalación.

¿Se puede inclinar o girar el televisor?

Sí, permite inclinación hasta -15° y giro ±90°.

¿Qué herramientas se requieren para instalar el soporte?

Se necesitan herramientas básicas como taladro, nivel, llave inglesa o destornillador (no incluidas).

¿El soporte es adecuado para paredes de yeso?

Se recomienda instalar sobre paredes de hormigón o ladrillo macizo. Para paneles de yeso, se deben usar anclajes especiales (no incluidos).

¿Cómo se limpia el soporte?

Limpie con un paño suave y seco. No use solventes ni limpiadores abrasivos.

¿El soporte tiene nivel de burbuja?

Sí, incluye un nivel de burbuja para facilitar una instalación nivelada.

¿Se puede reparar si se daña?

El soporte no tiene piezas reparables; si está dañado, se debe reemplazar completamente.

MANUAL DE USUARIO LCD-3009 Mitzu

Soporte universal ultra delgado para TV LCD, LED, Smart y/o Plasma de 14" a 42" (35,56 cm a 106,68 cm)

Debido a actualizaciones puede existir diferencia dentro del manual, por lo tanto favor de consultar nuestra página web: https://www.mitzu.com para obtener la última versión

Las imágenes son representativas, los colores y el diseño puede variar

*Leer completo el manual antes de usar este producto por primera vez

/Mitzu_Corp /Mitzu.Corp /MitzuCorprnizu.com

BIENVENIDOS

Gracias por adquirir el nuevo producto MITZU®, estamos seguros que te encontrarás muy satisfecho con la compra

CONTENIDO

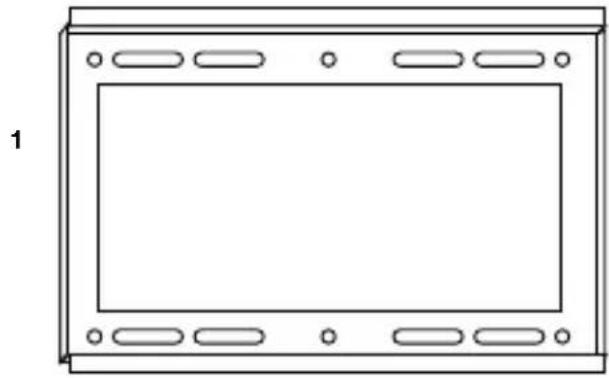

1. Base (1 pieza)
2. Brazos soporte (2 piezas)
3. Pija (4 piezas)
4. Taquete (4 piezas)
5. Rondana Grande (4 piezas)
6. Rondana chica (4 piezas)
7. Tornillos M6x14 (4 piezas)
8. Tornillos M5x14 (4 piezas)
9. Tornillos M4x14 (4 piezas)
10. Nivelador de burbuja (1 pieza)

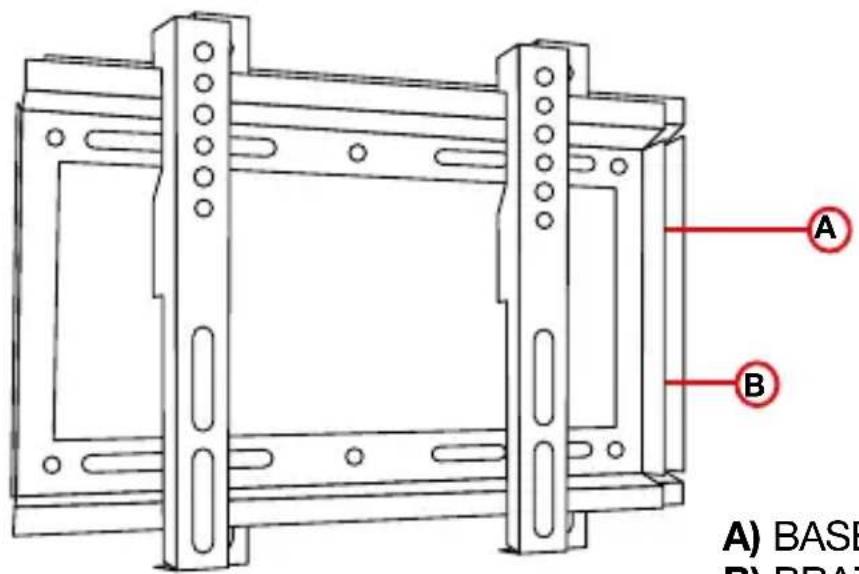

A) BASE
B) BRAZOS SOPORTE

¿CÓMO INSTALAR?

INSTALACIÓN DE LA BASE A LA PARED

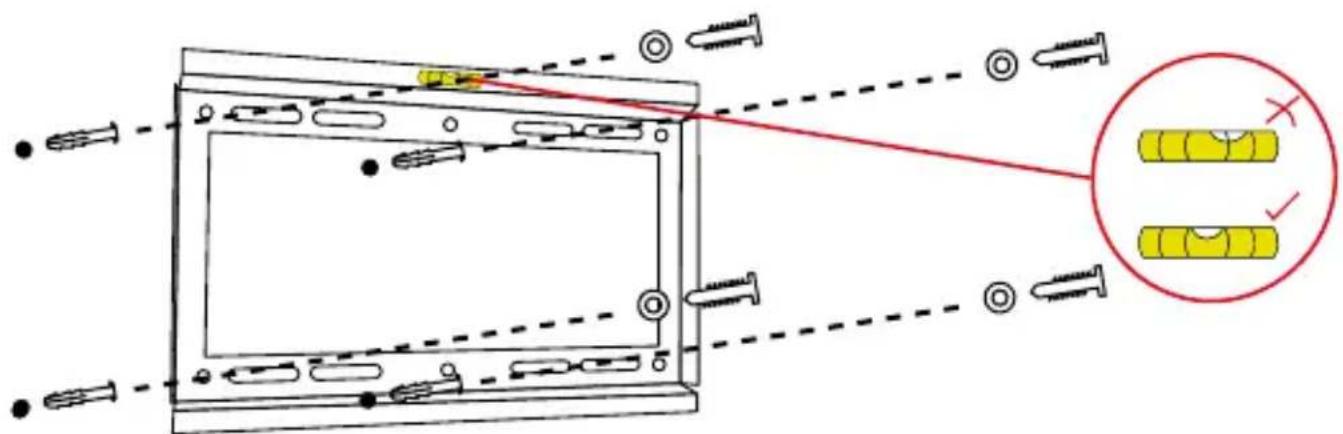

Con ayuda del nivelador de burbuja verifica que la posición sea la indicada

1. Posicionar la base sobre el lugar elegido y utilizar la burbuja niveladora

2. Marcar los puntos a perforar *, 2 en la parte superior y 2 en la parte inferior

3. Si se va a taladrar sobre concreto o ladrillo verificar el tamaño de los tornillos para realizar las perforaciones

4. Insertar un taquete en cada perforación
5. Colocar la base en la pared alineando las ranuras con las perforaciones y fijar con

las pijas (colocar rondanas); apretar las pijas con ayuda de un desarmador girando en el sentido de las manecillas del reloj

NOTA: Verificar por lo menos cada 2 meses que las pijas estén fijadas a la pared

INSTALACIÓN DE LA PANTALLA

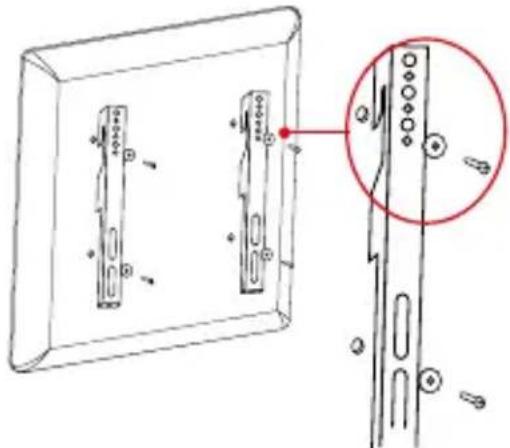

1. Colocar la pantalla en una superficie suave y plana, localizar los puntos para montaje y determinar que tornillos usar dependiendo de la profundidad del orificio (véase contenido)
2. Colocar la base del riel sobre la parte de montaje de la pantalla, posteriormente colocar la

arandela de acuerdo a la medida del tornillo. Insertar y apretar el tornillo con ayuda de un desarmador

1. Instalar los rieles ya montados en la pantalla sobre la base y asegurar el soporte

FUNCIONAMIENTO

BASE

1. Riel superior. Ajustar la posición de la pantalla hacia la derecha o izquierda
2. Nivelador de burbuja. Utilizar para determinar la horizontalidad o verticalidad del soporte

1. Una vez encontrada la posición ideal de la pantalla, apretar los tornillos que se encuentran en la parte inferior de los brazos

Tamaño de TV: 14" a 42" (35,56 cm a 106,68 cm)

Soporta hasta 40 kg

Inclinación fija

VESA® 75 x 75 mm / 100 x 100 mm / 200 x 200 mm / 400 x 400 mm

Distancia a la pared 25 mm

Fabricado en Acero

IMPORTANTE

No usar ni almacenar este equipo en lugares donde existan goteras o salpicaduras. Siempre limpiar con trapos secos

No exponer el equipo ni sus accesorios al polvo, fuentes de calor, humo o vapor

No instalar sobre una estructura propensa a vibraciones, movimientos o impactos

El peso máximo que soporta es de 40 kg. El uso con mayor peso, puede ocasionar lesiones graves

Al menos dos personas calificadas deberán realizar la instalación, ya que se podrían ocasionar lesiones o daños al caer la pantalla si se coloca erróneamente

Este producto no debe de ser utilizado por personas (incluyendo niños sin supervisión adulta) con capacidades físicas, sensoriales o mentales diferentes, o que carezcan de experiencia o conocimiento en el manejo de estos dispositivos, a menos que estén bajo supervisión de una persona responsable de su seguridad

Los niños deben supervisarse para que no jueguen con el aparato

Conservar el empaque para hacer válida esta garantía

PÓLIZA DE GARANTÍA

PRODUCTO: Soporte universal ultra delgado para TV LCD, LED, Smart y/o Plasma de 14" A 42" (35,56 cm a 106,68 cm)

MODELO: LCD-3009

MARCA: MITZU®

El producto que usted ha adquirido cuenta con una garantía de 3 meses por defectos de fabricación, a partir de la fecha de adquisición otorgada por: QUALITY TOOLS, S.A. DE C.V.

CONDICIONES

1. Para hacer efectiva esta garantía, usted debe presentar la póliza de garantía debidamente llenada y sellada por la tienda o unidad vendedora, o la factura o el recibo o comprobante, junto con el producto en el CENTRO DE SERVICIO o en el lugar donde fue adquirido
2. La empresa se compromete a reparar todo el producto o a cambiar las piezas y componentes defectuosos que se llegaran a requerir, sin ningún cargo para el consumidor, incluyendo la mano de obra, siempre y cuando la falla sea atribuible a algún defecto de fabricación
3. Los gastos de transportación derivados del cumplimiento con esta póliza dentro de la red de servicio corren sin ningún cargo para el consumidor
4. El tiempo de reparación en ningún caso será mayor de 30 días hábiles contados a partir de la recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía; transcurrido este término QUALITY TOOLS, S.A. DE C.V. procederá a efectuar el cambio por un producto nuevo o equivalente
5. Se pueden adquirir refacciones, partes, componentes, consumibles y accesorios, en el CENTRO DE SERVICIO indicado en la parte final de esta póliza de garantía

ESTA GARANTÍA NO SERÁ VÁLIDA EN LOS SIGUIENTES CASOS

1. Cuando el producto ha sido utilizado en condiciones distintas a las normales
2. Cuando el producto no se haya utilizado de acuerdo al instructivo del que se acompaña el producto adquirido
3. Cuando el producto ha sido alterado o reparado por personas ajenas a QUALITY TOOLS, S.A. DE C.V. En caso de extravío de la póliza de garantía, se puede solicitar la reposición en la tienda donde adquirió el producto

Puerto Ángel No. 128, Col. Ampliación Casas Alemán, Alcaldía Gustavo A. Madero, C.P. 07580, Ciudad de México, México, R.F.C.: QTO080617LR2

CENTRO DE SERVICIO: QUALITY TOOLS,

Faisán No. 23, Col. Granjas Modernas, Alcaldía Gustavo A. Madero, C.P. 07460,

Ciudad de México, México, Tel.: [phone], Ext.: 1246
