TU 3 - Instrumento de medida PCE Instruments - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tacómetro
Marca	PCE Instruments
Modelo	TU 3
Medición de velocidad	Rango: 0.5 – 99,999 RPM (contacto) / 5 – 99,999 RPM (sin contacto)
Precisión	±(0.05% + 1 dígito)
Resolución	0.1 RPM (por debajo de 1000 RPM), 1 RPM (por encima de 1000 RPM)
Distancia de medición (sin contacto)	50 – 500 mm
Pantalla	LCD con retroiluminación, 5 dígitos
Alimentación	4 pilas AAA de 1.5 V (incluidas)
Dimensiones	165 x 74 x 37 mm
Peso	180 g (con pilas)
Funciones principales	Medición de RPM, velocidad lineal, frecuencia; modos de medición: contacto y sin contacto; retención de datos; valor máximo/mínimo; apagado automático
Entorno de funcionamiento	Temperatura: 0 – 50 °C; Humedad: < 80% HR
Entorno de almacenamiento	Temperatura: -20 – 60 °C; Humedad: < 80% HR
Accesorios incluidos	Adaptador de contacto (rueda cónica), marcador reflectante, estuche de transporte, manual de usuario
Seguridad	Protección contra sobrecarga; clasificación de seguridad EN 61010-1
Mantenimiento y limpieza	Limpie la carcasa con un paño húmedo; no use disolventes; retire las pilas si no se usa durante mucho tiempo
Reparabilidad	Las piezas de repuesto están disponibles a través del servicio técnico de PCE Instruments; no intente reparar usted mismo
Garantía	2 años (excepto pilas y accesorios desechables)

Preguntas frecuentes - TU 3 PCE Instruments

¿Cómo se enciende el tacómetro TU 3?

Presione el botón ON/OFF durante aproximadamente 1 segundo para encenderlo. Para apagarlo, mantenga presionado el mismo botón.

¿Qué diferencia hay entre medición por contacto y sin contacto?

En modo contacto se utiliza un adaptador de rueda que toca el objeto giratorio. En modo sin contacto se apunta el láser a una marca reflectante sobre el objeto.

¿Cómo cambio entre modo contacto y sin contacto?

En la parte frontal del dispositivo, deslice el interruptor selector a la posición CONTACT o NON-CONTACT según corresponda.

¿Qué significa el error 'E' en la pantalla?

El error E indica una medición fuera de rango o una señal inestable. Asegúrese de que el objeto esté dentro del rango de medición y que la superficie reflectante esté limpia.

¿Cómo se utiliza la función de retención de datos (HOLD)?

Presione el botón HOLD para congelar el valor actual en la pantalla. Vuelva a presionarlo para reanudar la medición normal.

¿Cuándo se debe reemplazar la pila?

Cuando el símbolo de batería baja aparezca en la pantalla, reemplace las cuatro pilas AAA por unas nuevas del mismo tipo.

¿Puedo medir la velocidad lineal con el TU 3?

Sí, en modo contacto, si selecciona la unidad m/min o ft/min presionando el botón UNIT. El adaptador de rueda mide la velocidad lineal directamente.

¿Qué distancia es óptima para la medición sin contacto?

La distancia recomendada es de 50 a 500 mm desde el objeto. Asegúrese de que el punto láser incida directamente sobre la marca reflectante.

¿Cómo se limpia el tacómetro?

Use un paño suave y ligeramente húmedo para limpiar la carcasa. No utilice productos químicos agresivos ni sumerja el dispositivo en agua.

¿Dónde puedo encontrar piezas de repuesto para el TU 3?

Las piezas de repuesto están disponibles a través del servicio técnico de PCE Instruments. No intente reparar el dispositivo usted mismo.

MANUAL DE USUARIO TU 3 PCE Instruments

Tel. nacional: 902 044 604

Fax: [phone]

[e-mail]

www.pce-instruments.com

Instrucciones de uso Medidor de vibraciones PCE-TU 3

Índice

1. Introducción ....5

2. Información de seguridad ....5

2.1. Precauciones....5

1. Descripción técnica ......6

3.1. Empleo ....6

3.1.1. Conformidad Ce....6

3.2. Especificaciones técnicas y funciones....6

3.3.Contenido del envío....7

3.4. Parámetros de desalineación....8

1. Alineación de las máquinas....9

4.1. Determinación de los datos de medición....10

4.2.Instalación del aparato....10

4.3. Conectar los sensores de medición....10

4.4. Entrada de dimensiones....11

4.5. Orientación general....12

1. Puesta en marcha....12

5.1.Teclas generales....12

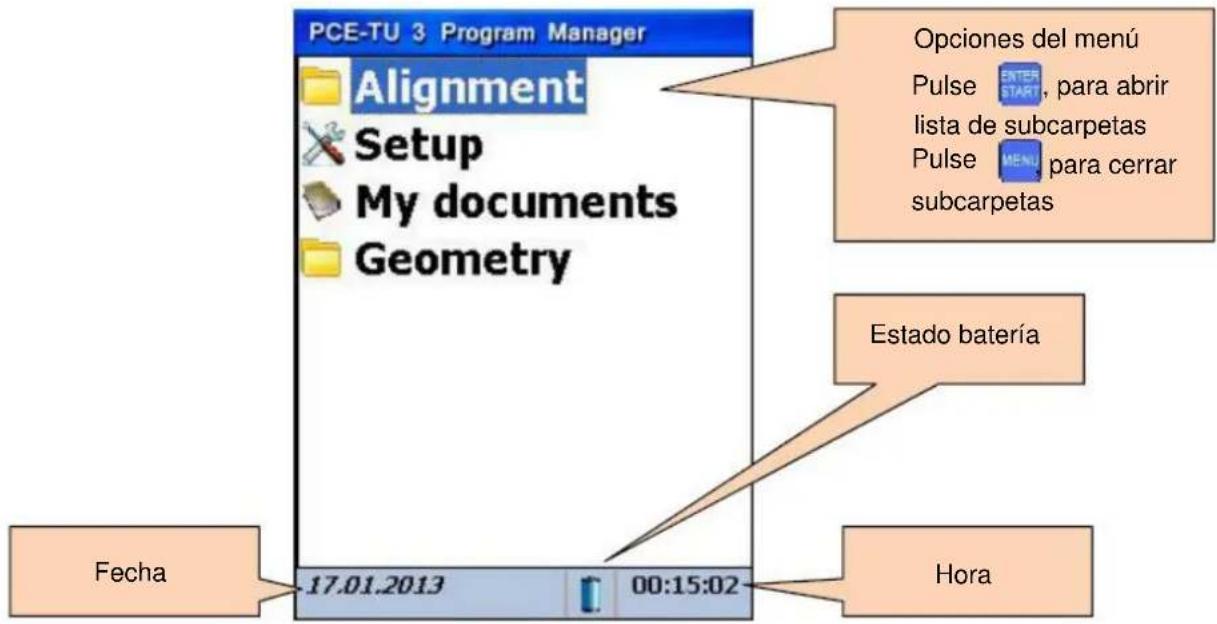

5.2.Inicio del PCE-TU3....13

1. Alineación de las máquinas....14

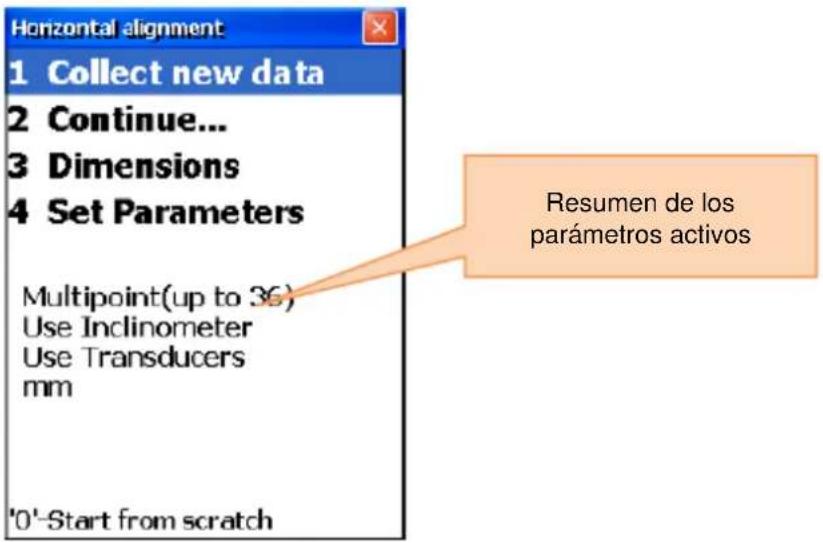

6.1. Orientación de la máquina horizontal ..... 14

6.1.1. Introducir dimensiones....15

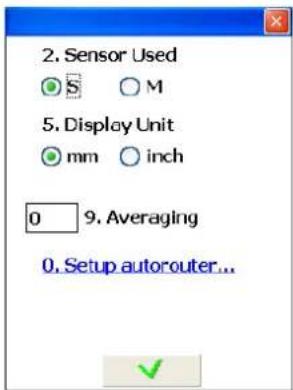

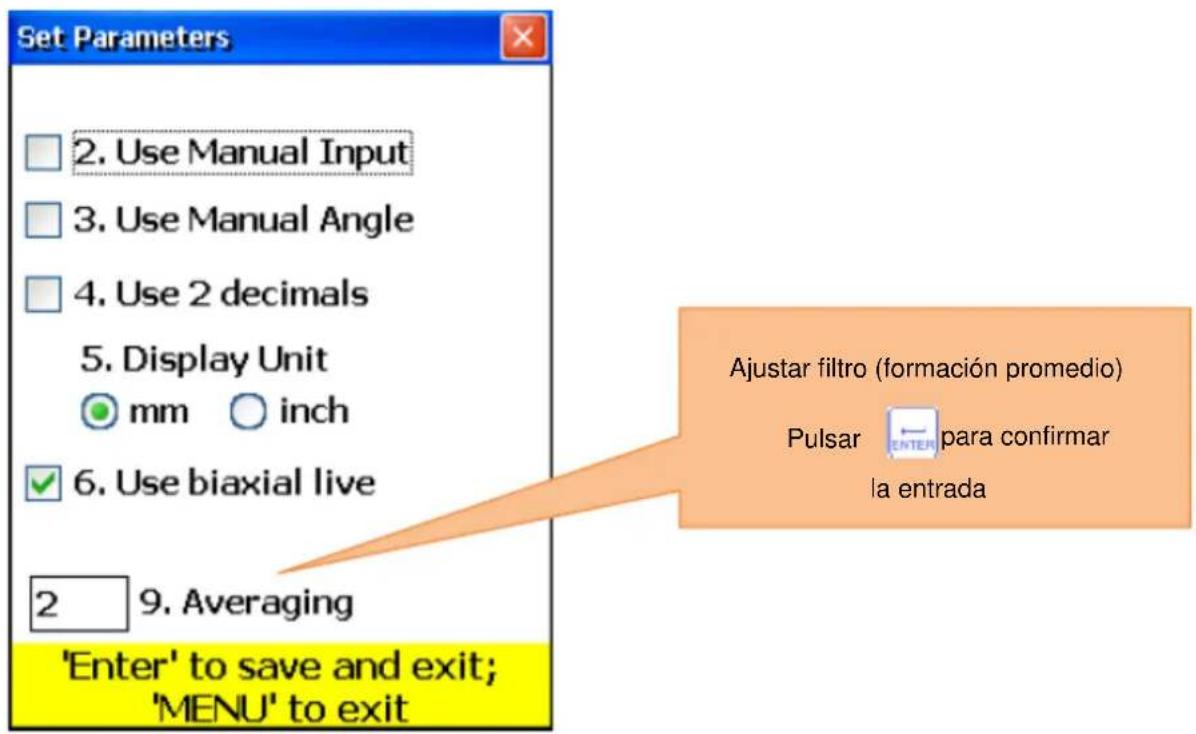

6.1.2. Modificar los parámetros....16

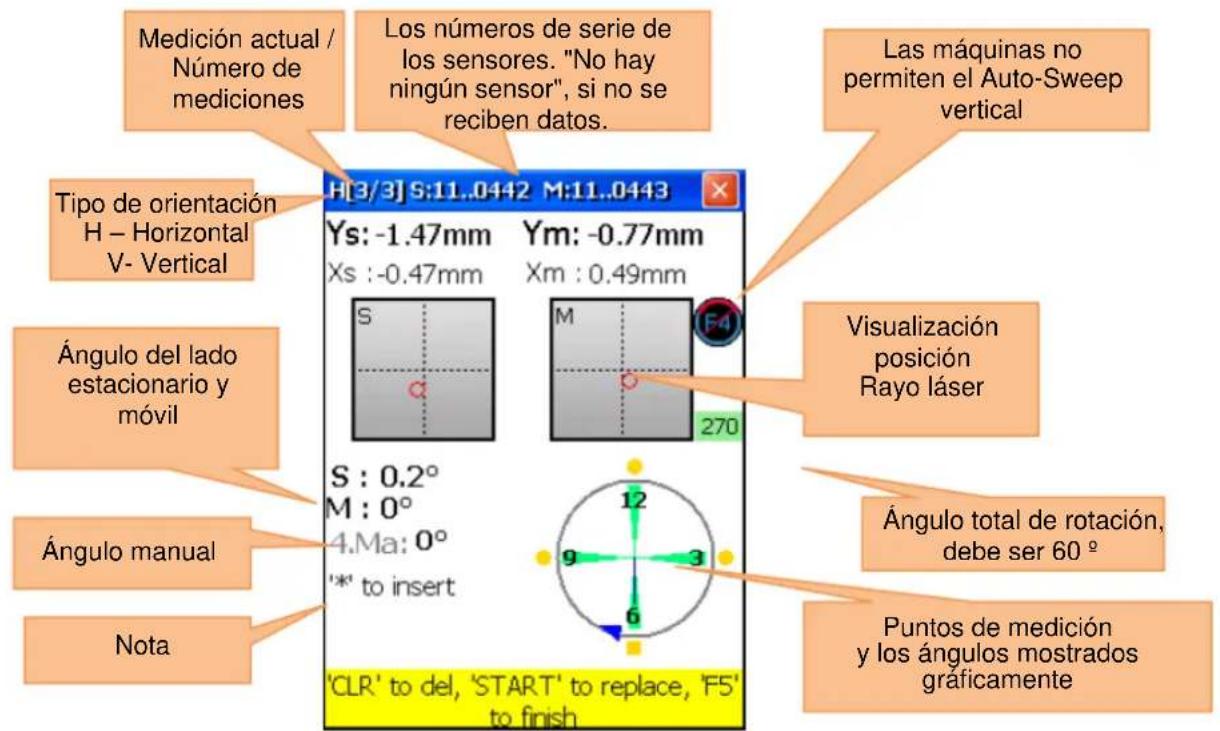

6.1.3. Reunir datos....17

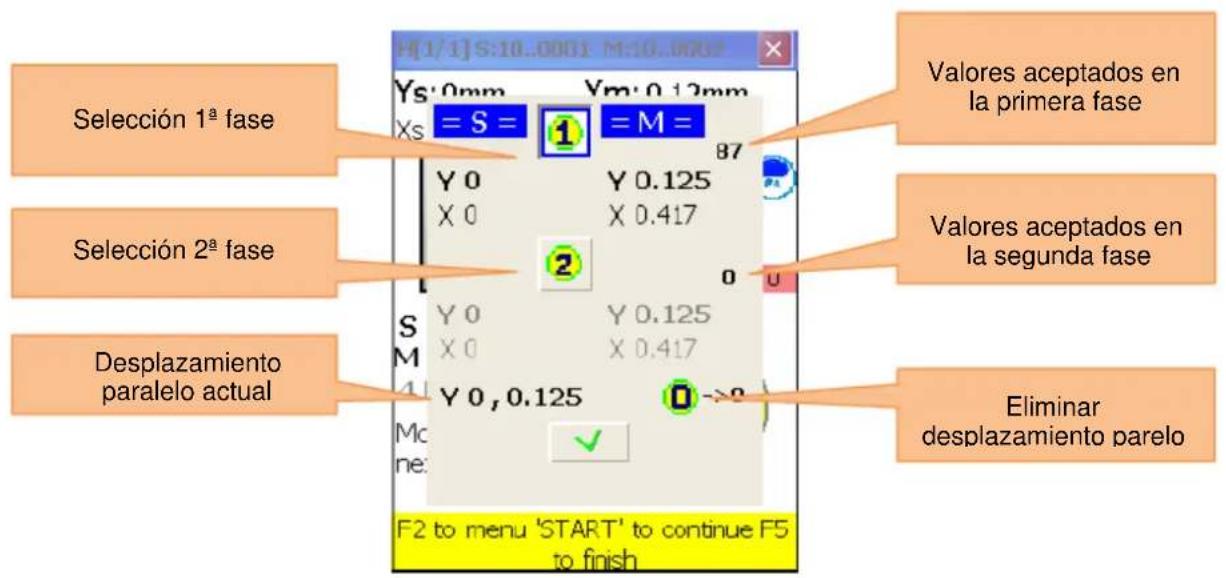

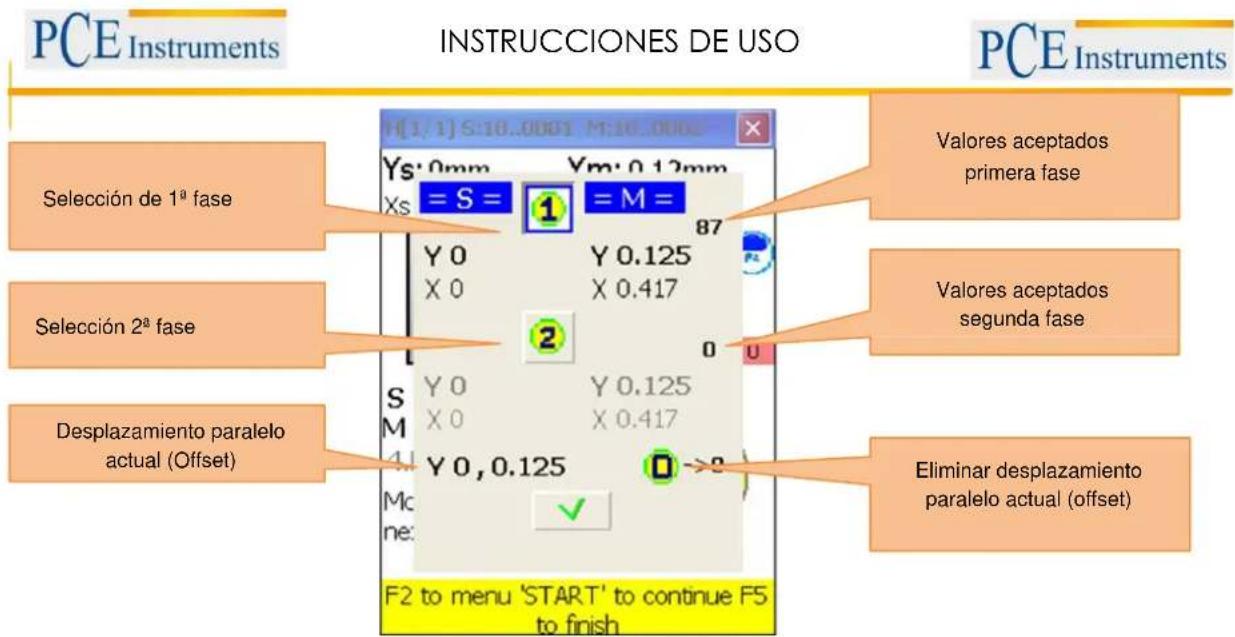

6.1.3.1. Ajustar desplazamiento paralelo Offset ....19

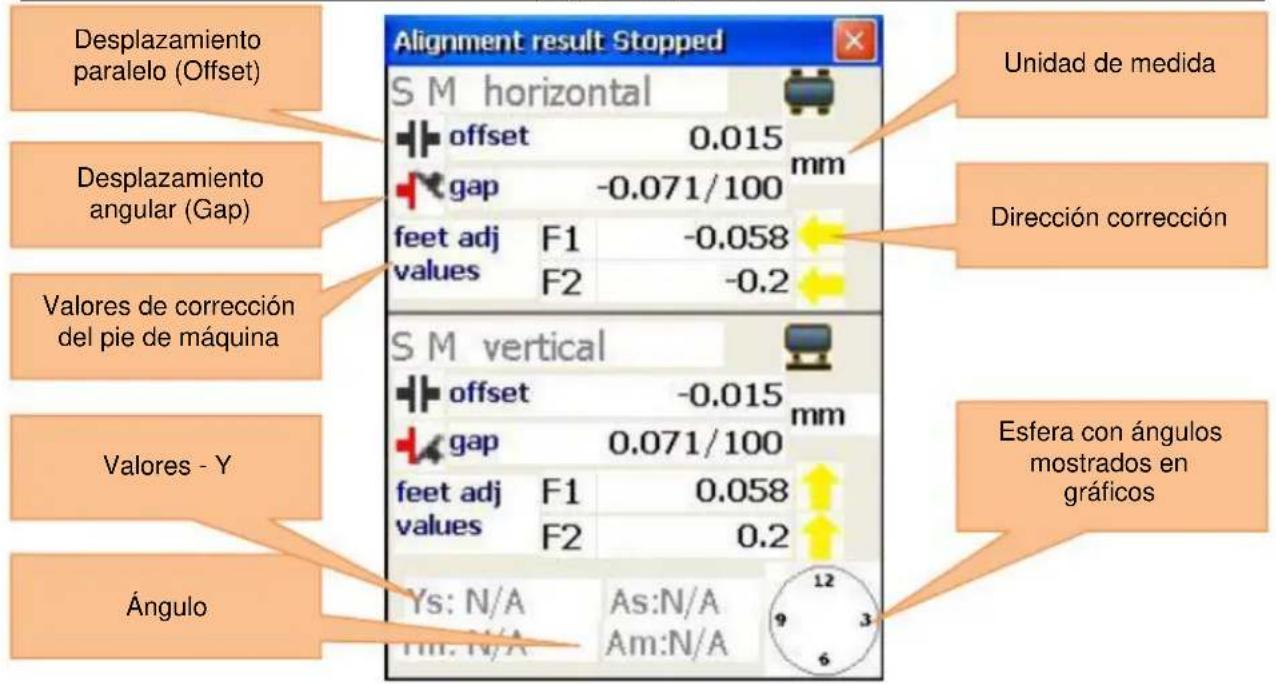

6.1.4. Resultado ....20

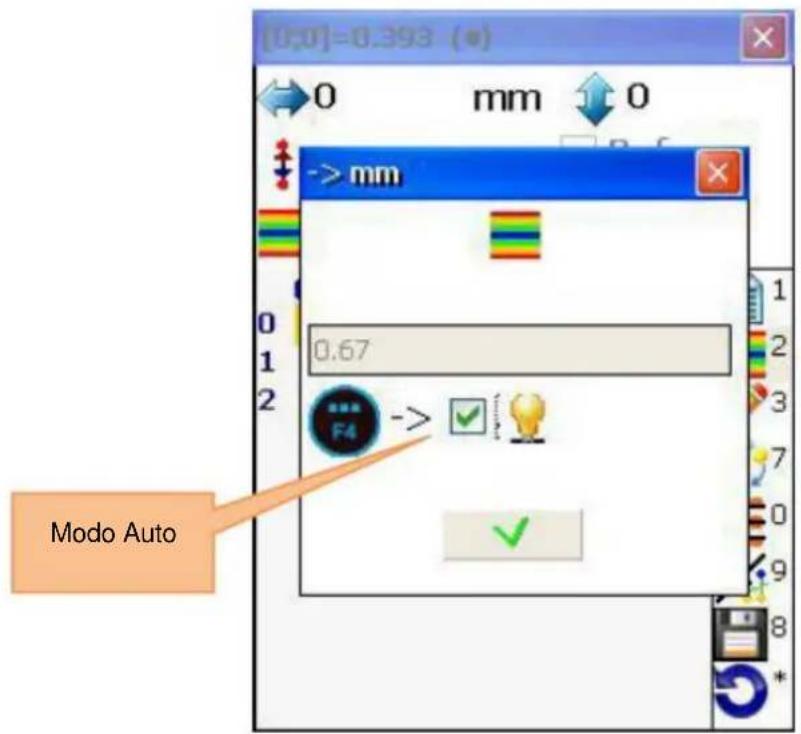

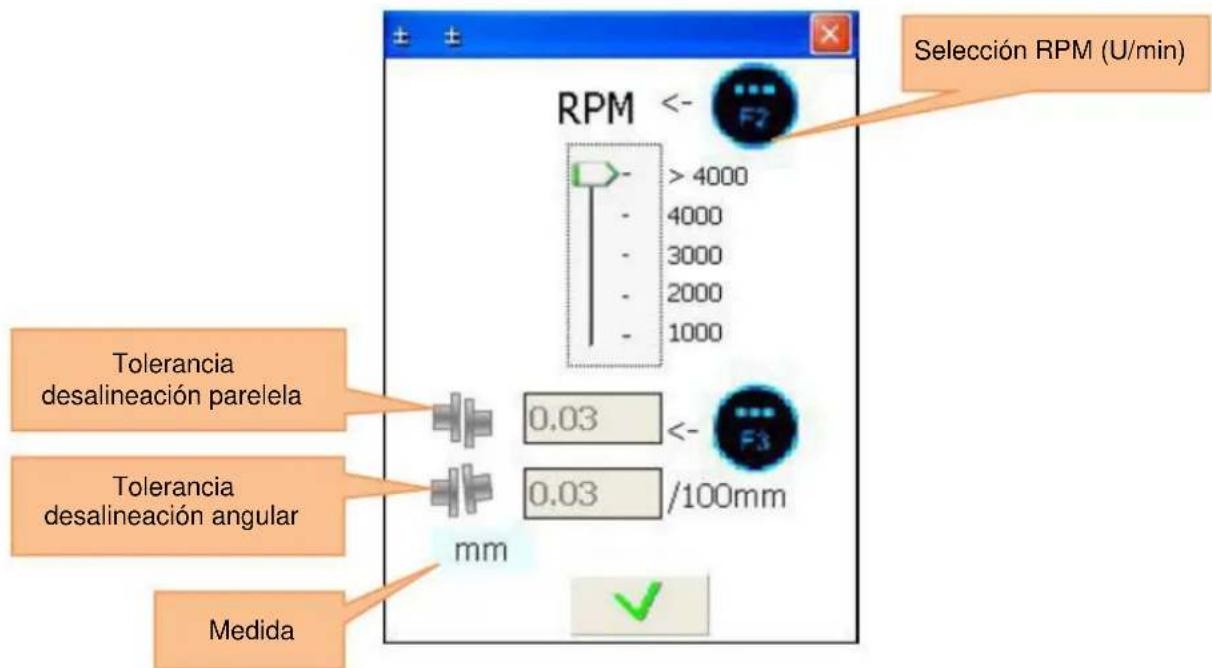

6.1.4.1. Entrada de tolerancias ....23

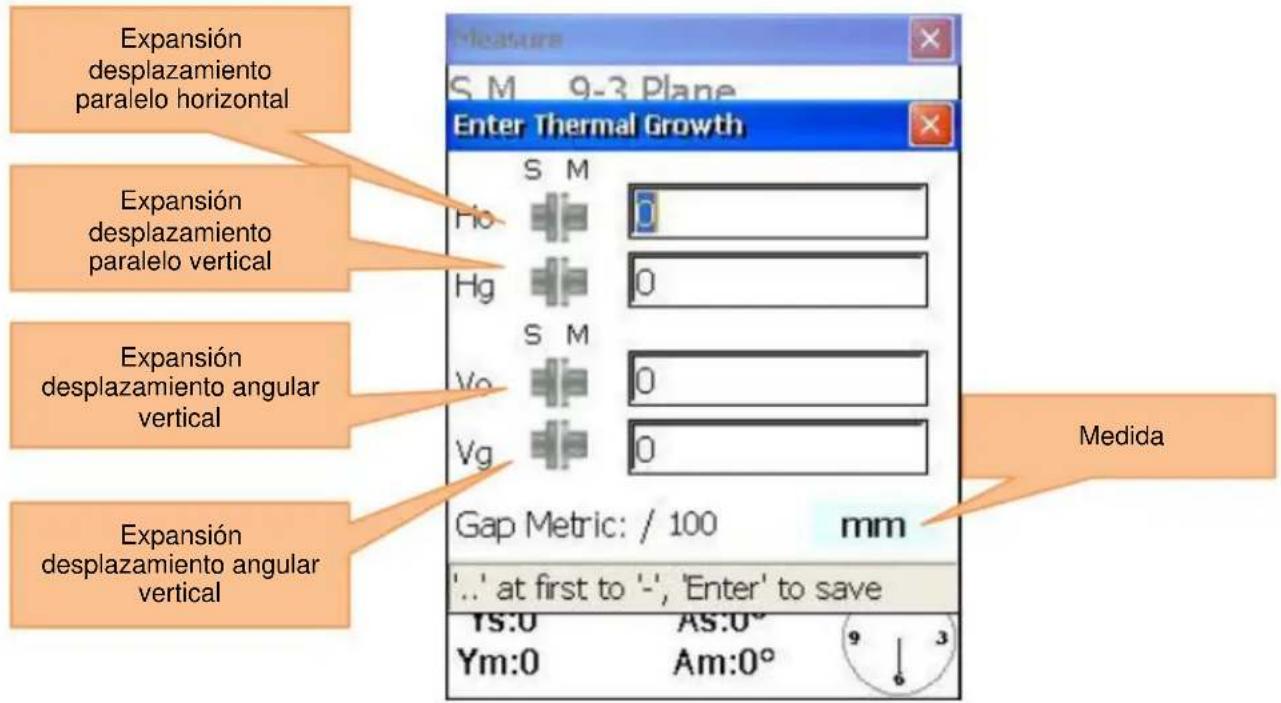

6.1.4.2. Entrada del crecimiento térmico 24

6.1.4.3. Entrada del crecimiento térmico 24

6.2. Alineación de la máquina vertical....25

6.2.1. Introducir dimensiones de la máquina .....26

6.2.2. Modificar / Introducir parámetros....26

6.2.3. Reunir datos....27

6.2.3.1. Ajustar el desplazamiento en paralelo....30

6.2.4. Resultado ....31

6.2.4.1. Ver valores de corrección de pernos....33

6.2.4.2. Entrada de tolerancias....34

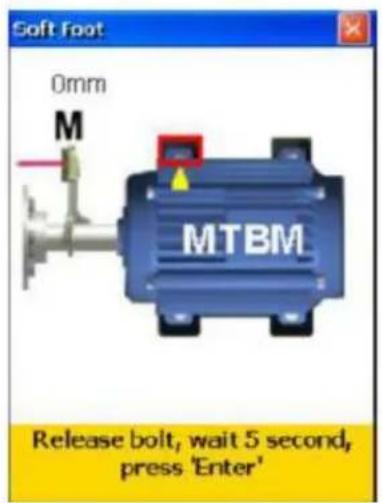

6.3. Programa patas de inclinación ....35

6.4. Alineación eje de accionamiento....36

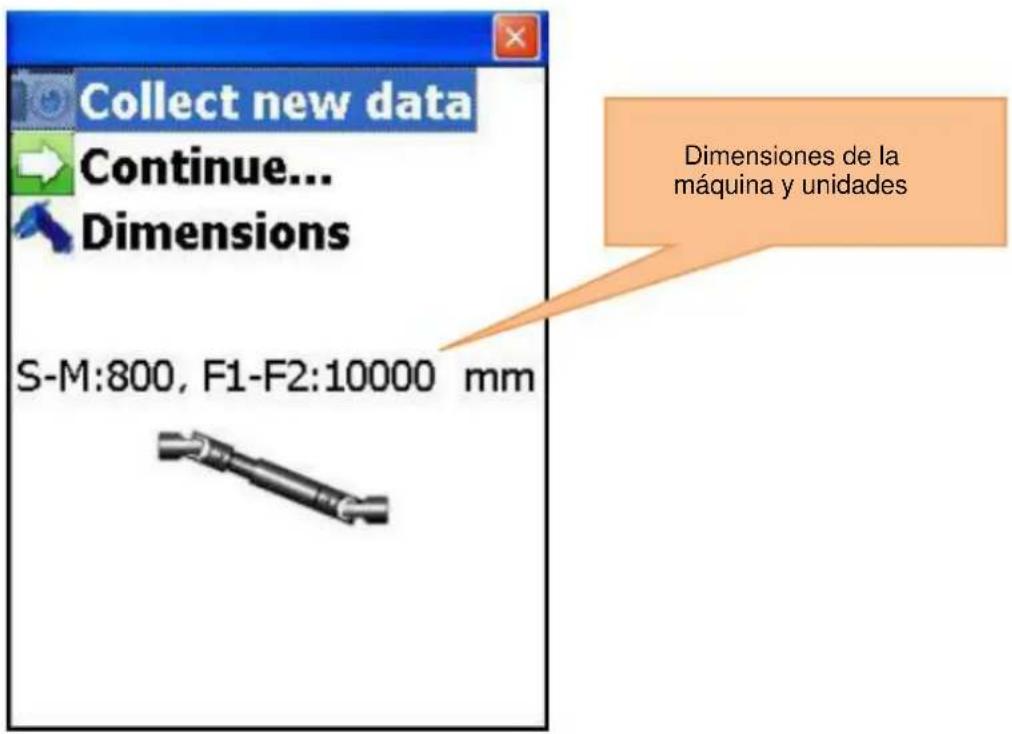

6.4.1. Ajustar dimensiones de la máquina y unidades....37

6.4.2. Modificar parámetros ....38

6.4.3. Recoger y alinear datos .... 39

6.5. Alineación de trenes de la máquina ....39

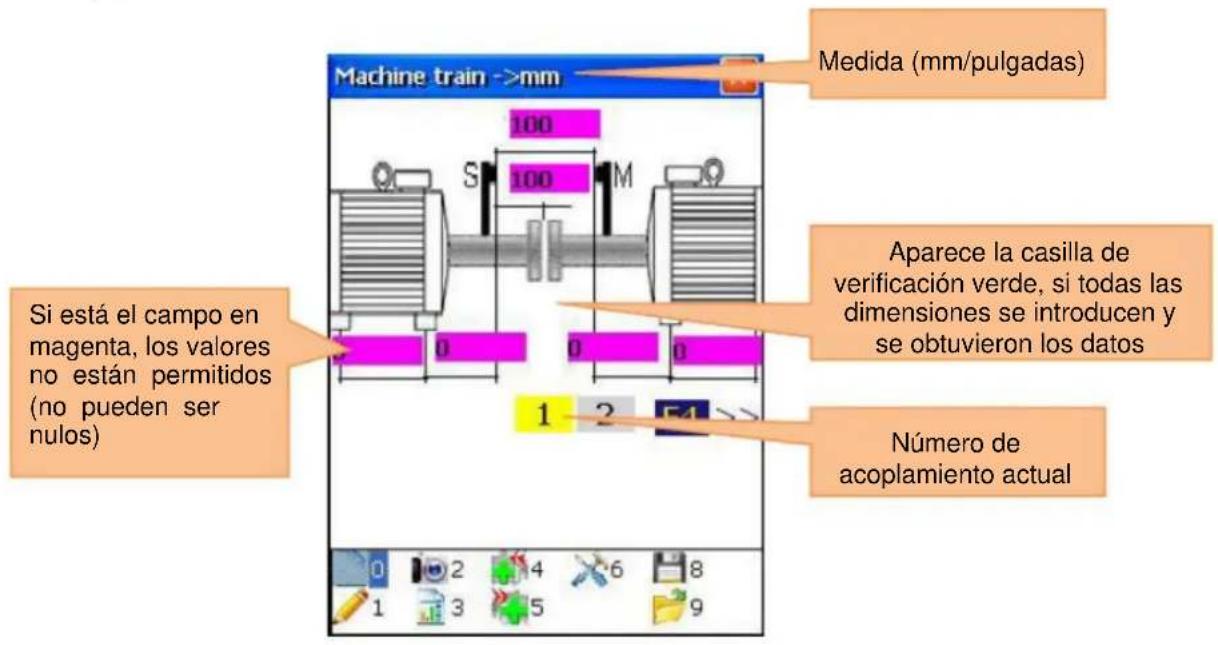

6.5.1. Pantalla principal del programa (Ajustes y reunión de datos)....39

6.5.2. Considerar los resultados de medición....41

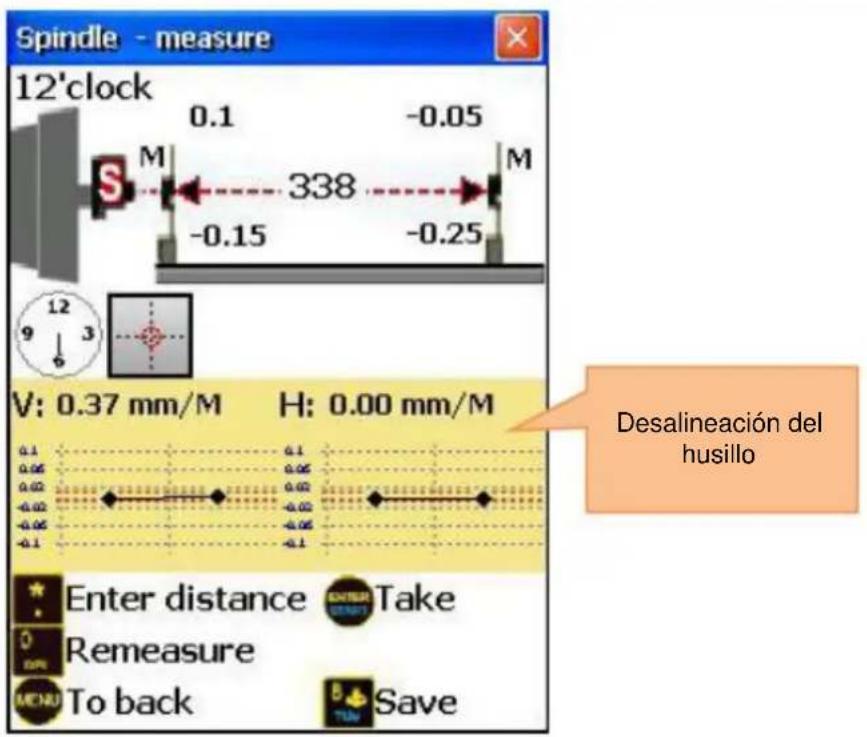

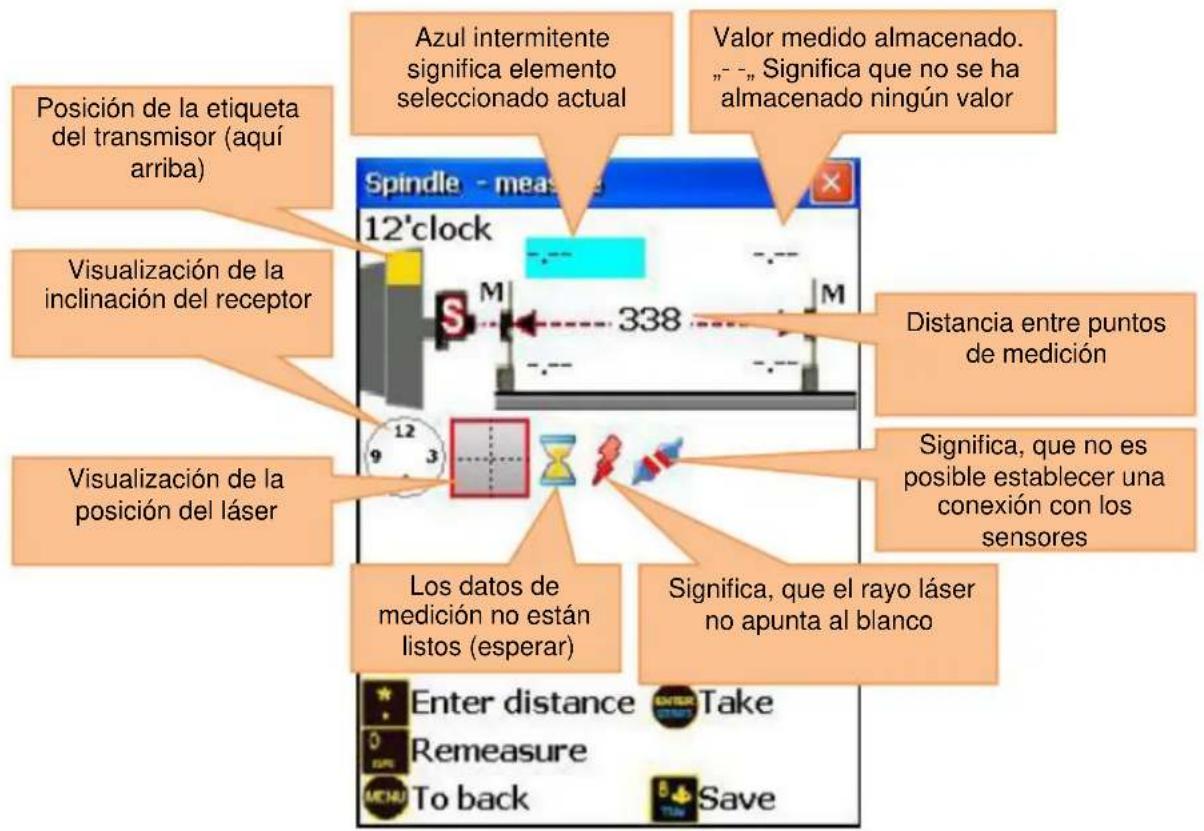

6.6. Programa de husillo....42

6.6.1. Pantalla principal del programa 42

6.6.2. Efectuar mediciones....43

6.6.3. Ver y guardar los resultados....43

6.7. Programa de plomada....44

6.7.1. Pantalla principal del programa 45

6.7.2. Realizar mediciones....46

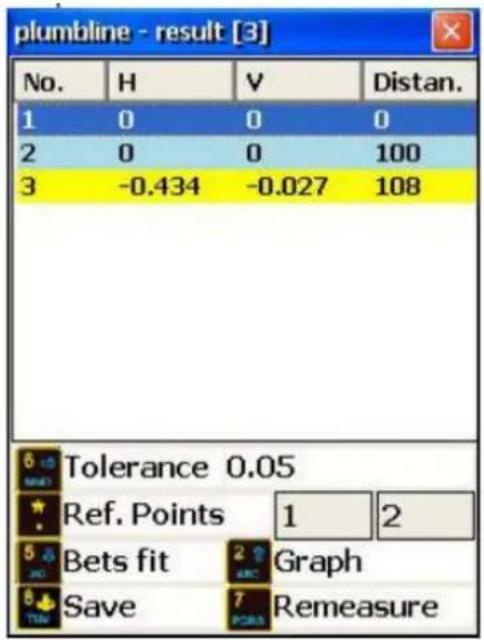

6.7.3. Ver y almacenar los resultados....47

1. Herramientas avanzadas de alineación....50

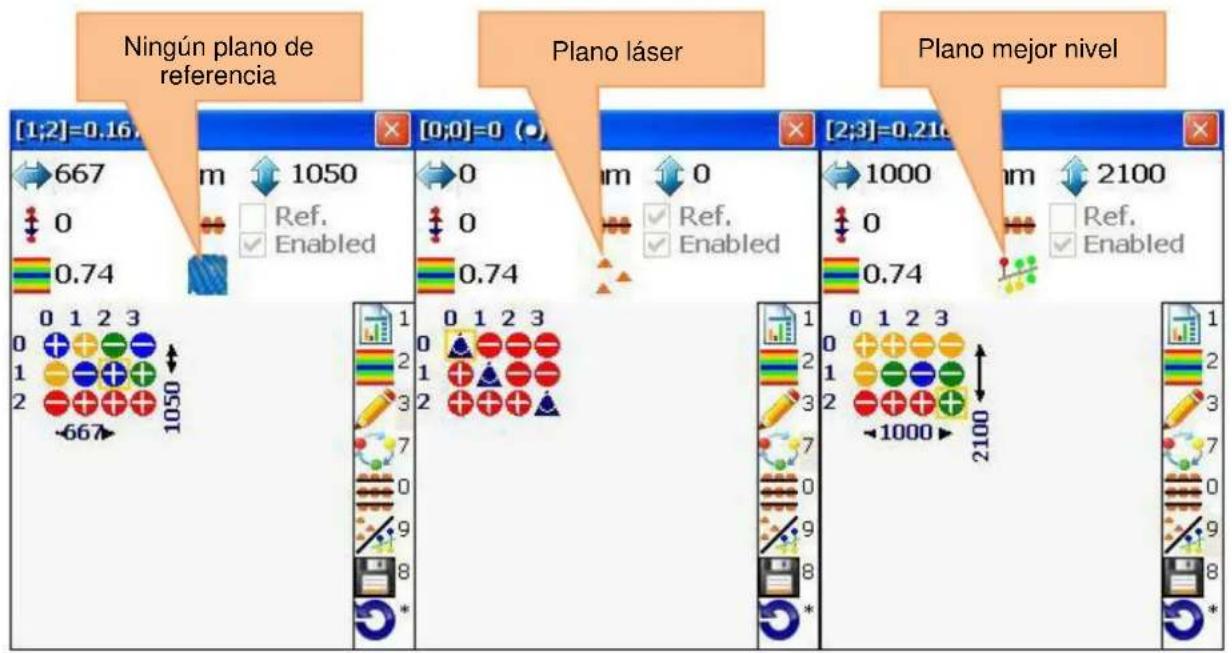

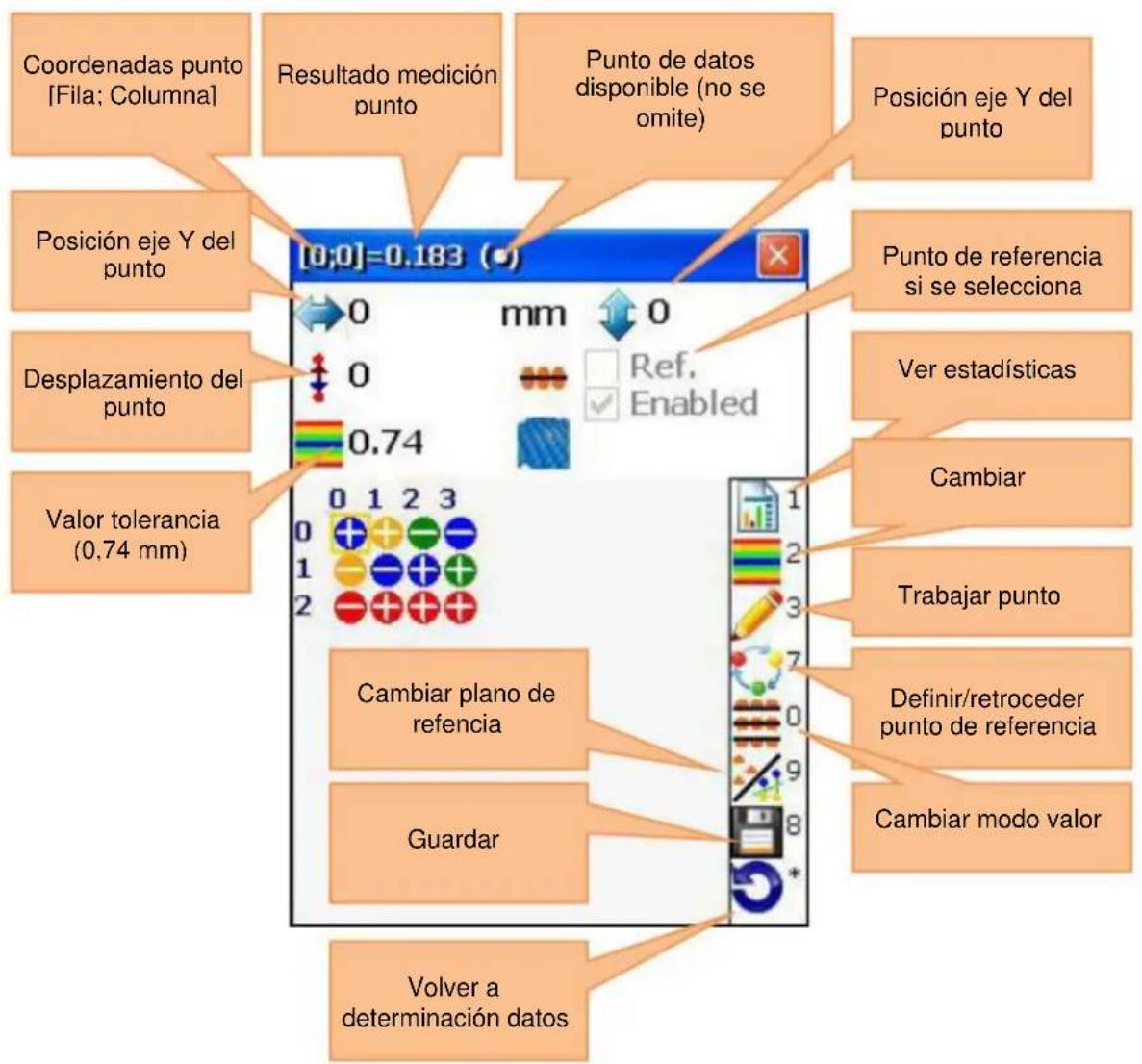

7.1. Programa de planitud ....50

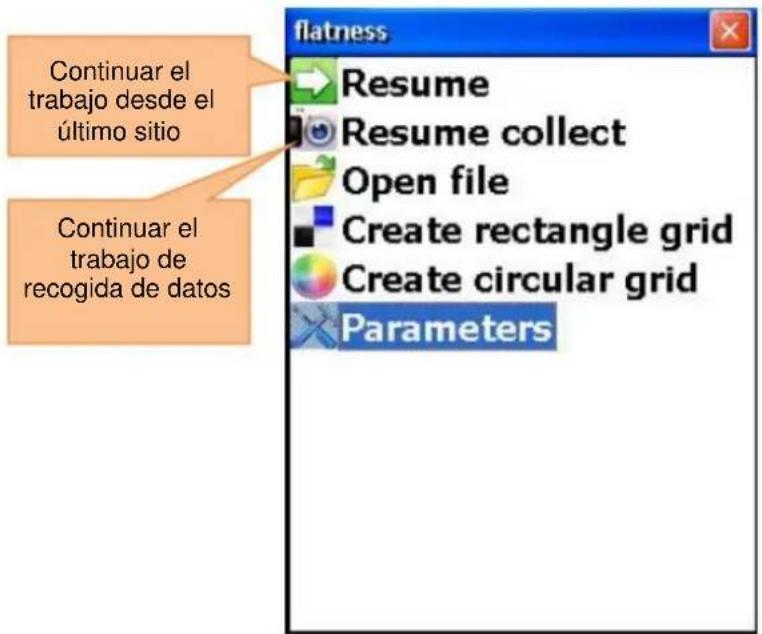

7.1.1. Pantalla principal del programa ....50

7.1.2. Modificar parámetros .....51

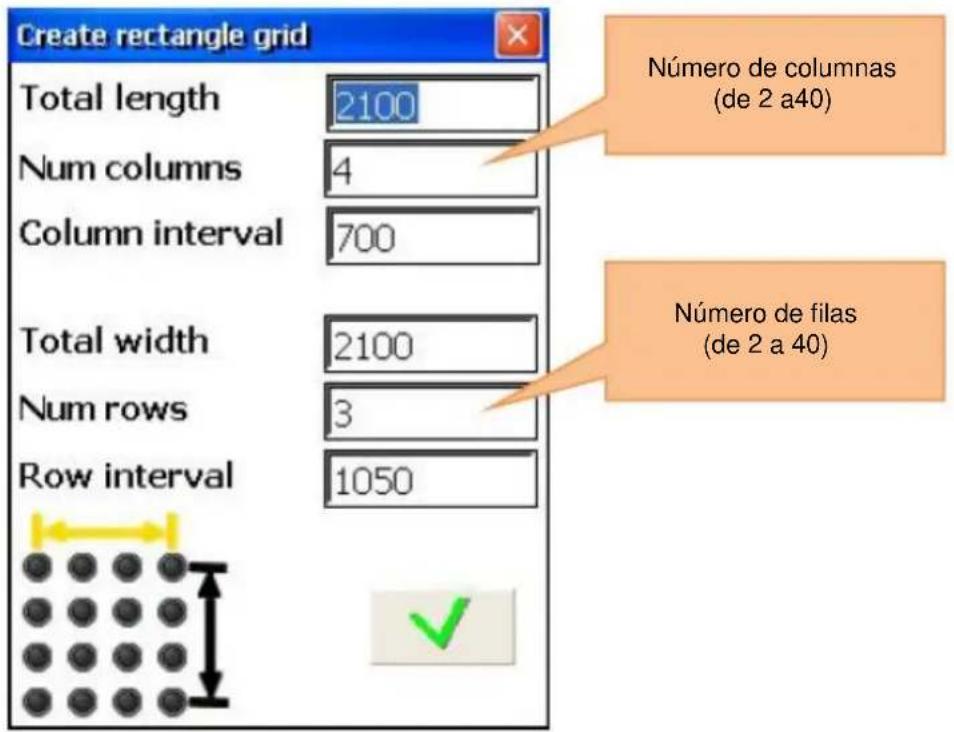

7.1.3. Crear y trabajar una cuadrícula rectangular .....52

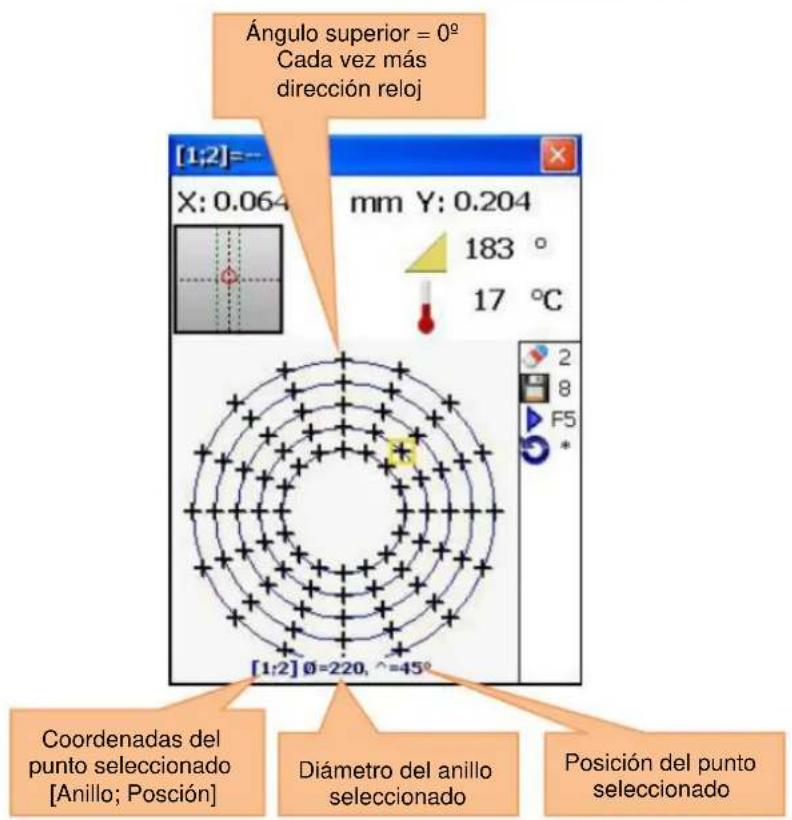

7.1.4. Crear una cuadrícula circular .....52

7.1.5. Efectuar mediciones....55

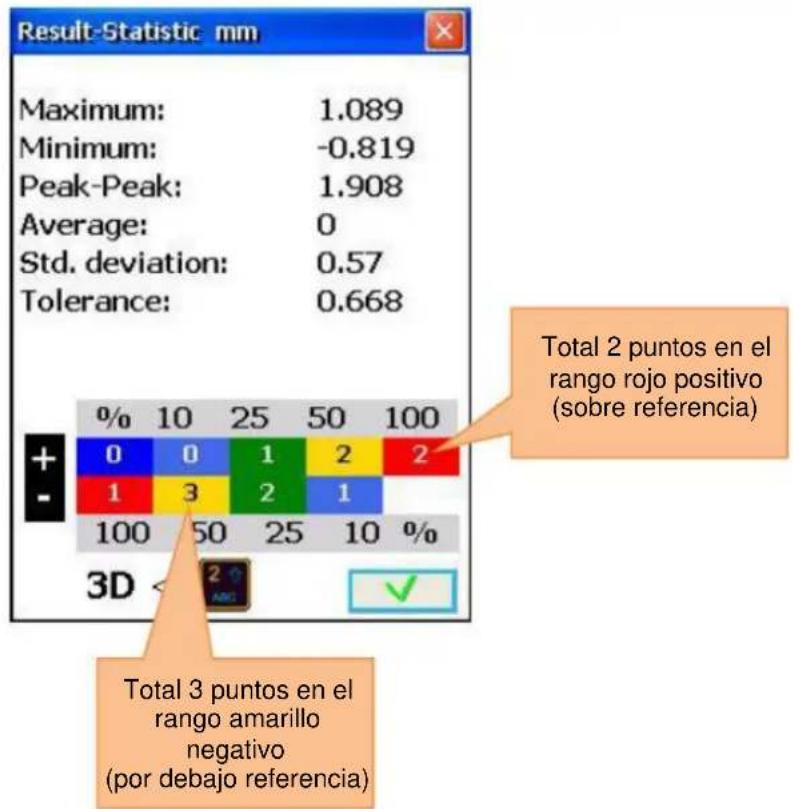

7.1.6. Ver y almacenar el resultado....57

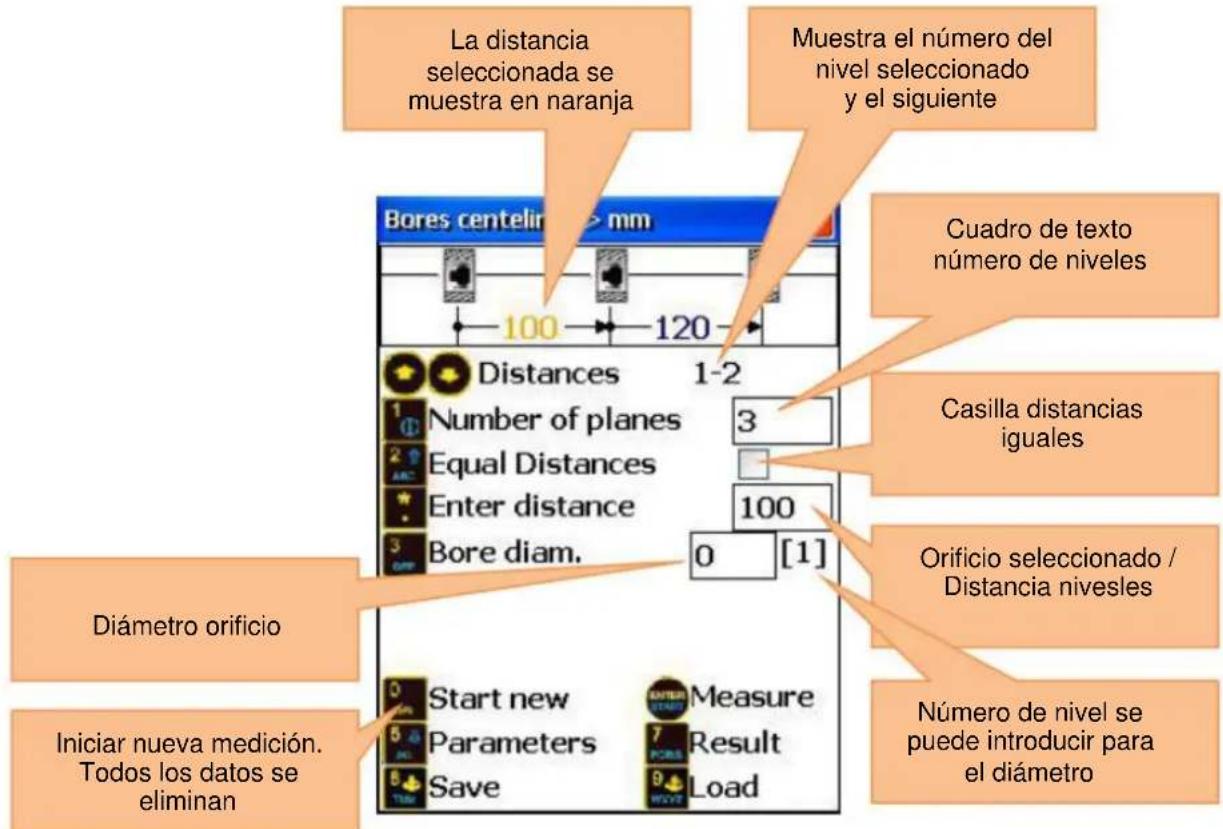

7.2. Programa de ejes centrales de la cavidad ....60

7.2.1. Pantalla principal del programa (Configurar niveles y modificar parámetros)....60

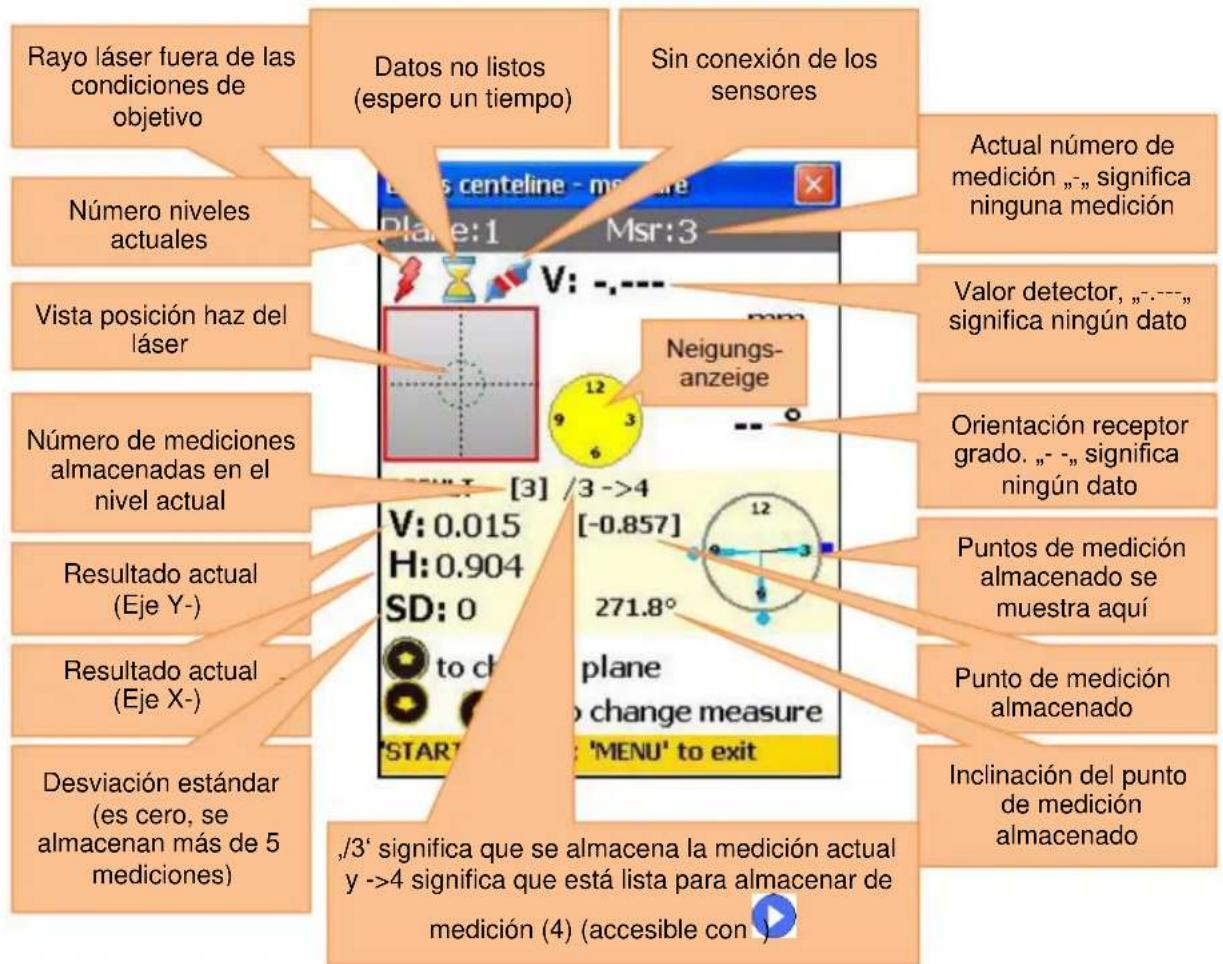

7.2.2. Realizar mediciones....62

7.2.3. Ver y almacenar los resultados....65

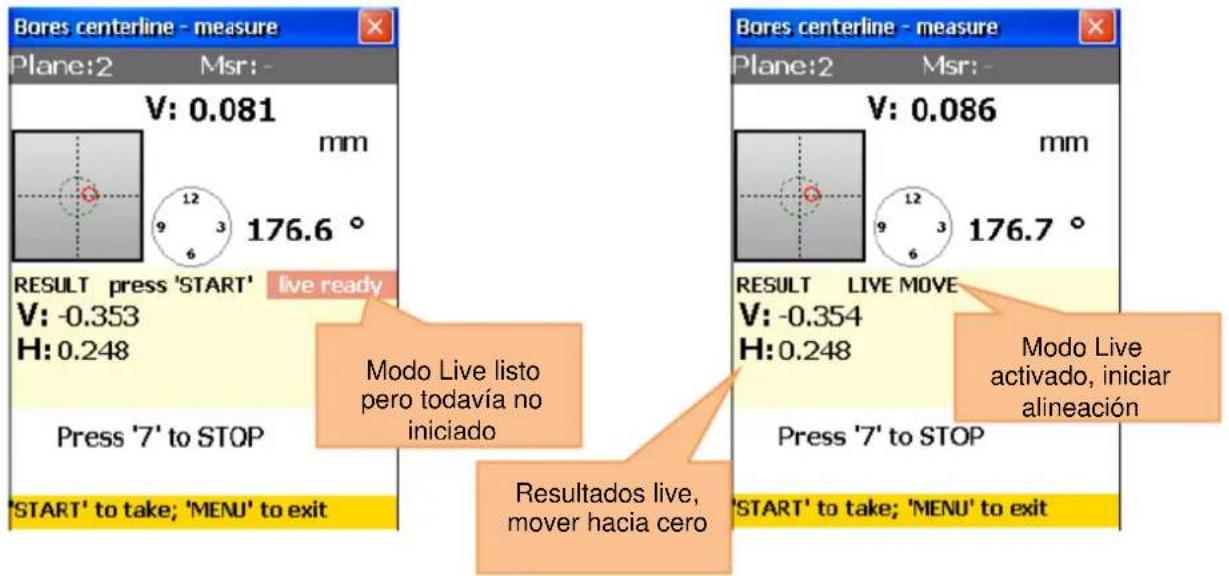

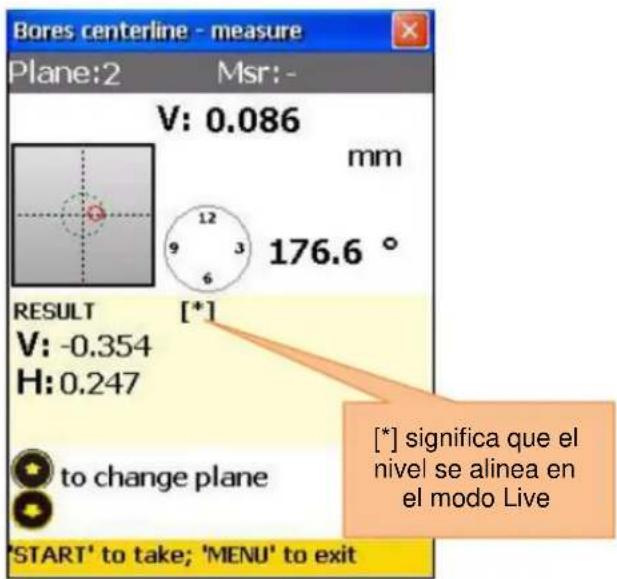

7.2.4. Modo Live....66

7.3. Programa de rectitud ....67

7.3.1. Pantalla principal del programa (Configurar posiciones y modificar parámetros)....67

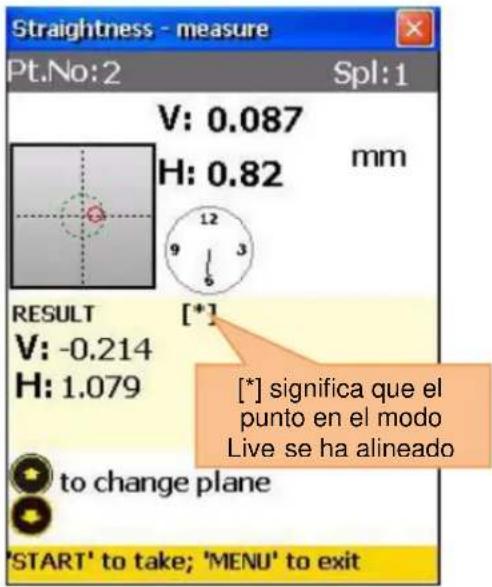

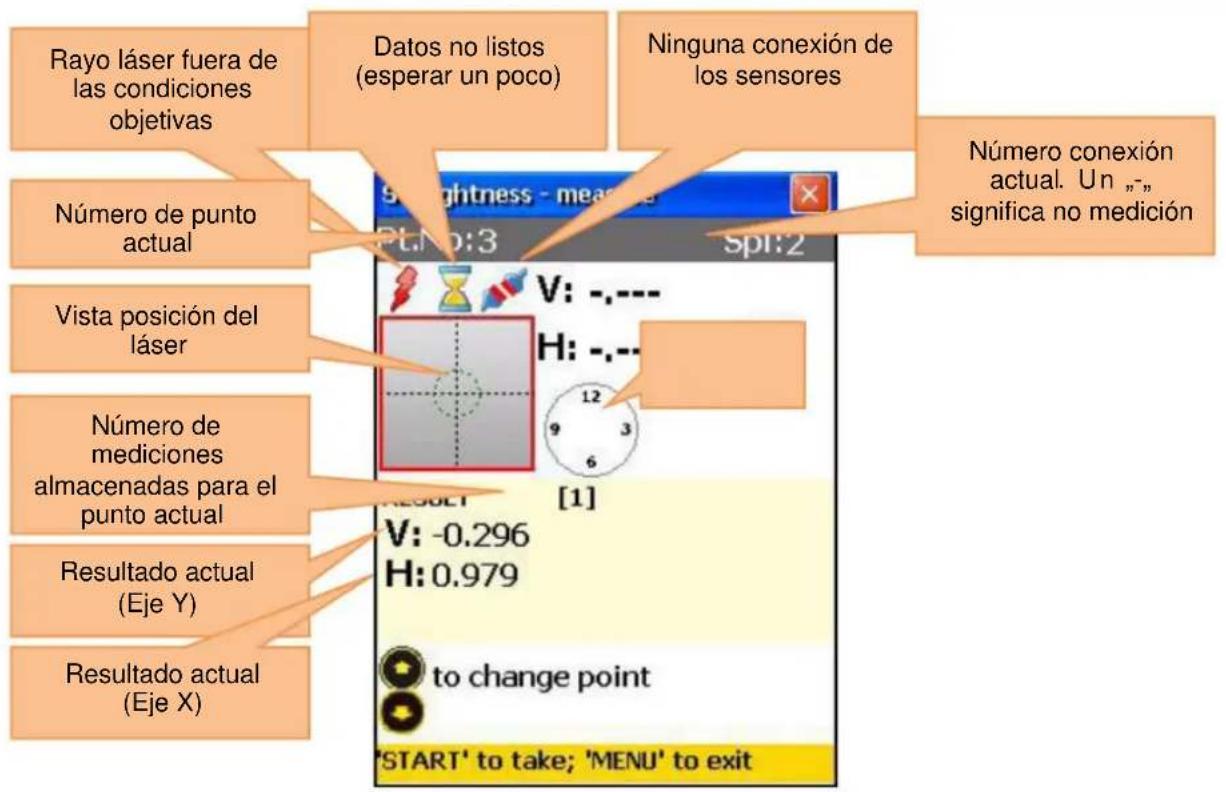

7.3.2. Como realizar una medición....69

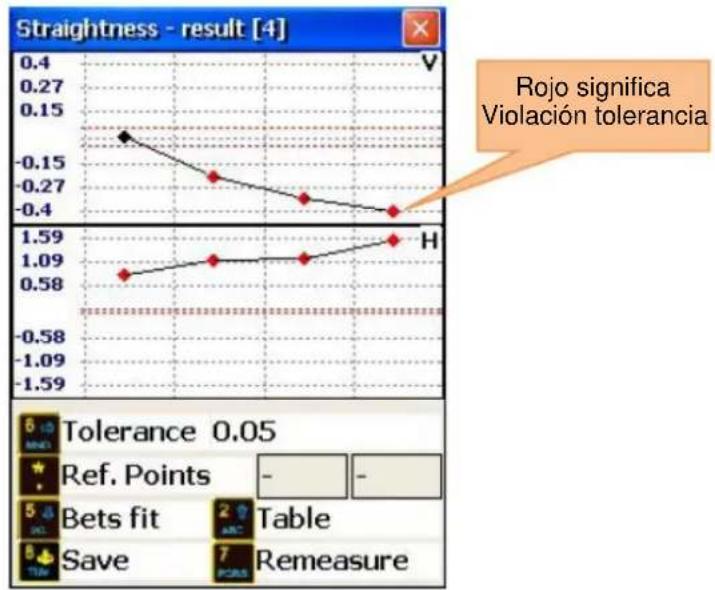

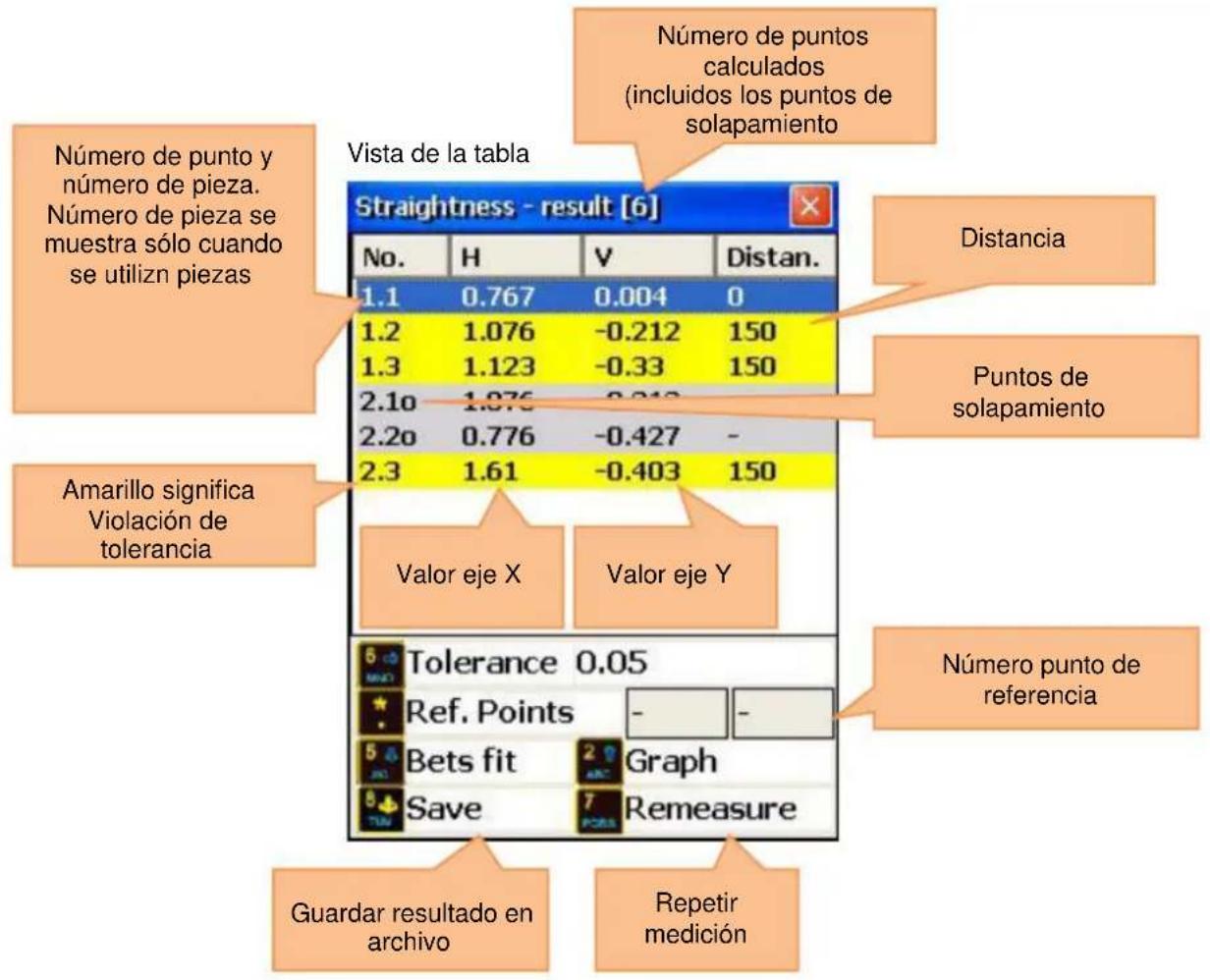

7.3.3. Examinar y almacenar resultados....71

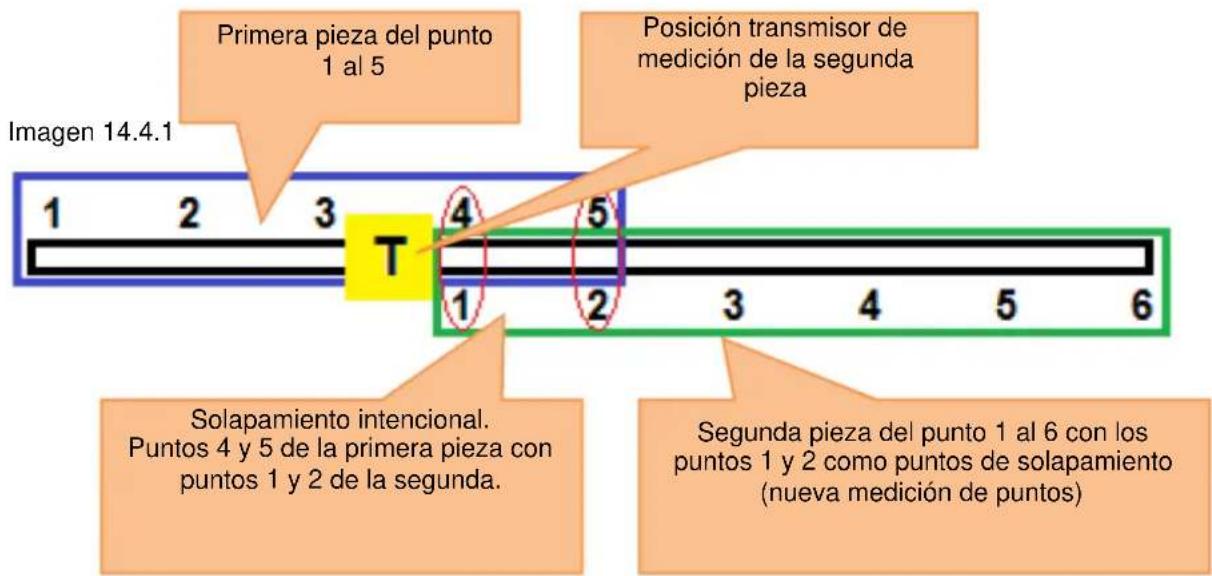

7.3.4. Tutorial de uso de las piezas....73

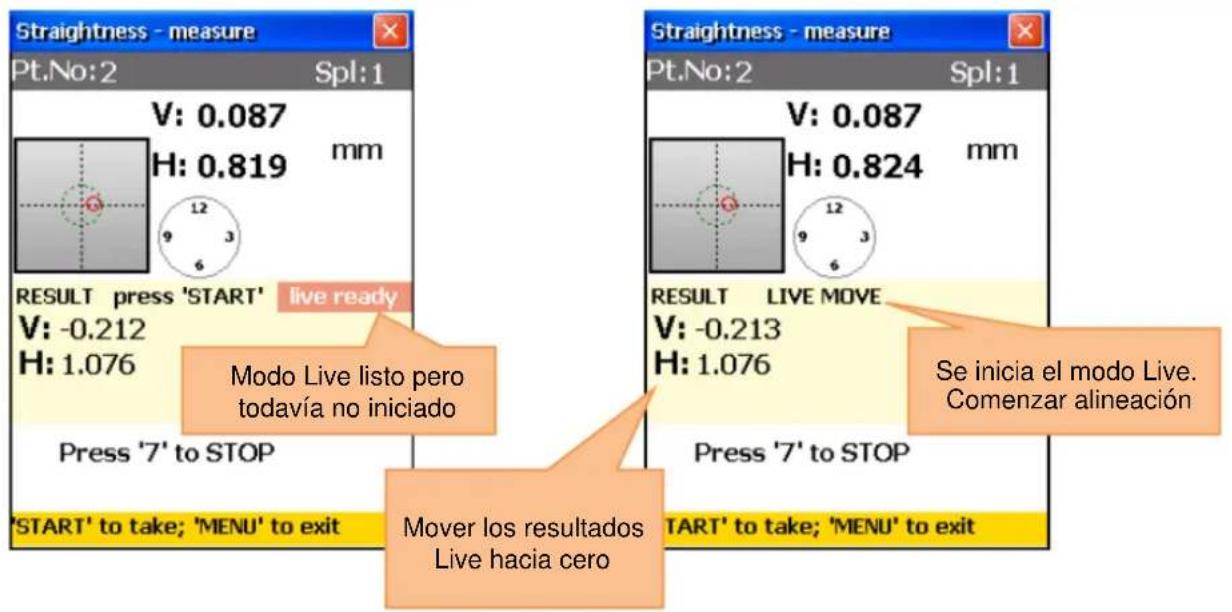

7.3.5. Modo Live....73

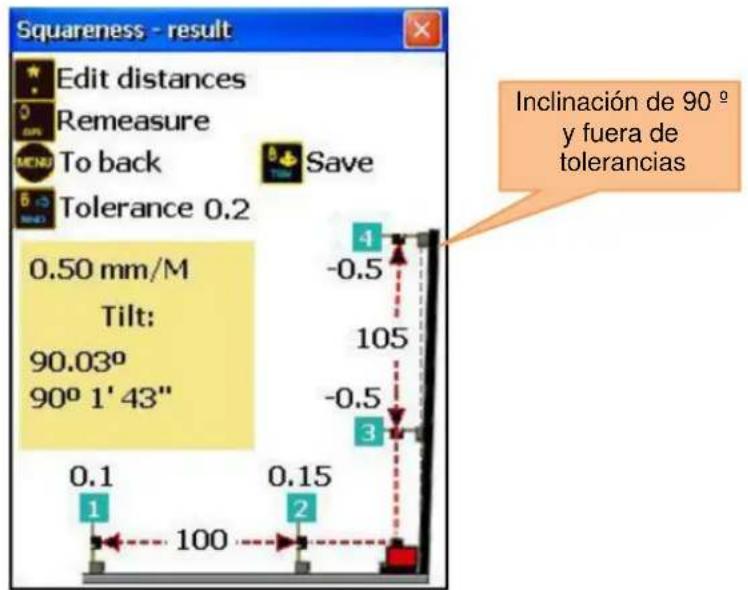

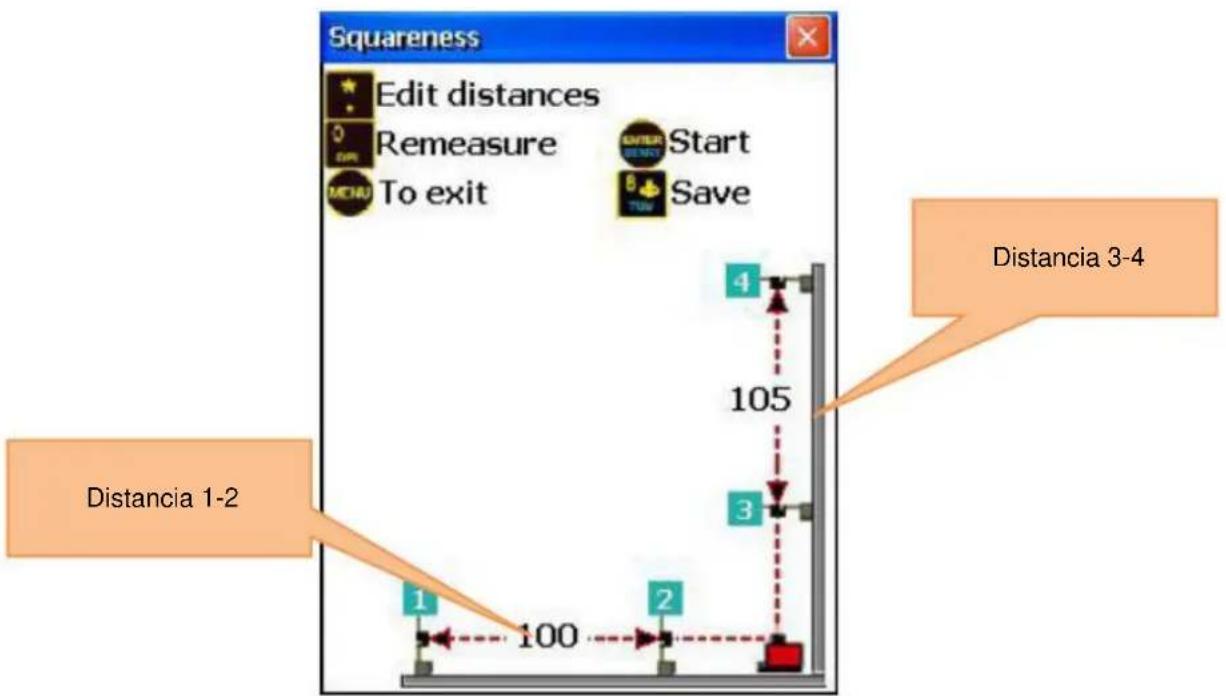

7.4. Programa de perpendicularidad („Squareness programm“)....75
7.4.1. Pantalla principal del programa ....75

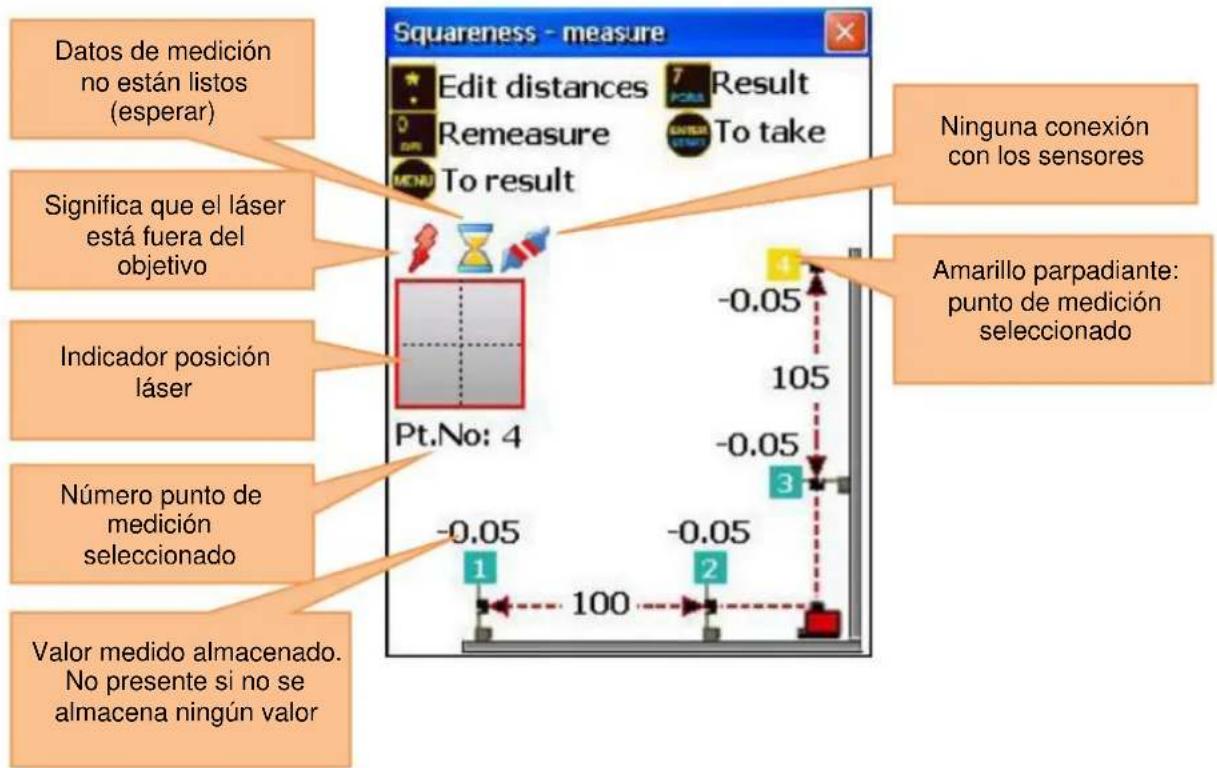

7.4.2. Realizar una medición....76
7.4.3. Examinar y almacenar los resultados....77

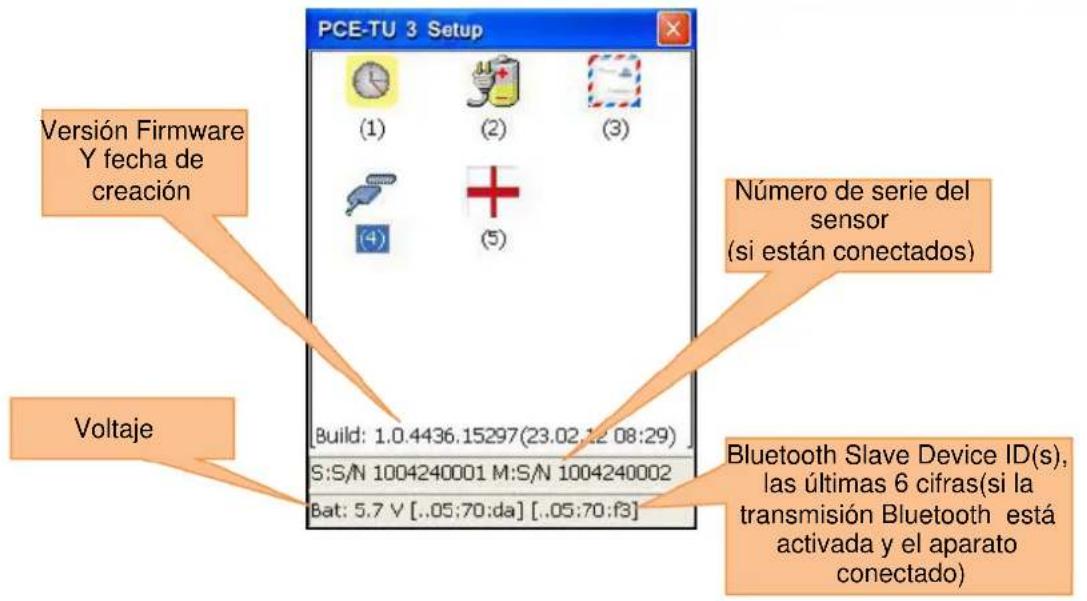

8. Ajustes del sistema....77

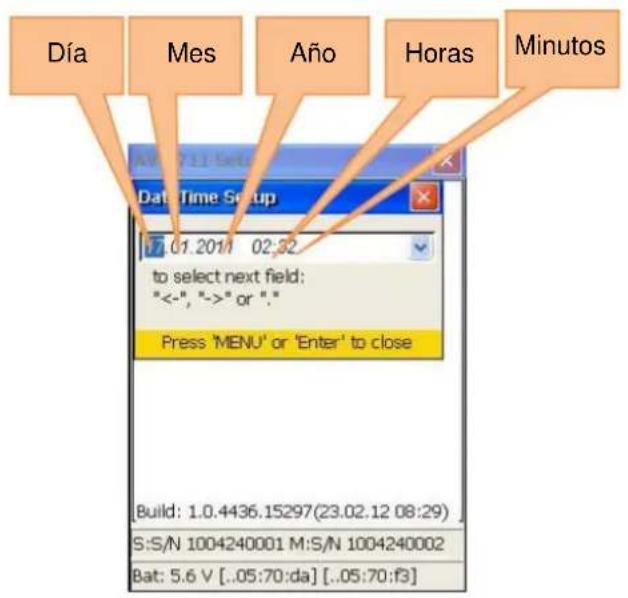

8.1. Ajustar fecha y hora....78

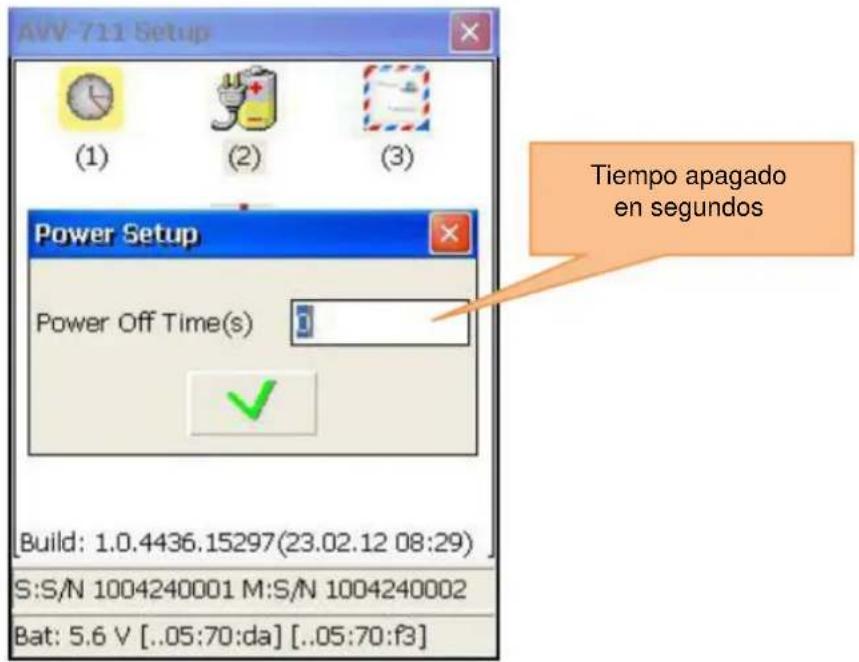

8.2. Configurar apagado automático ....79

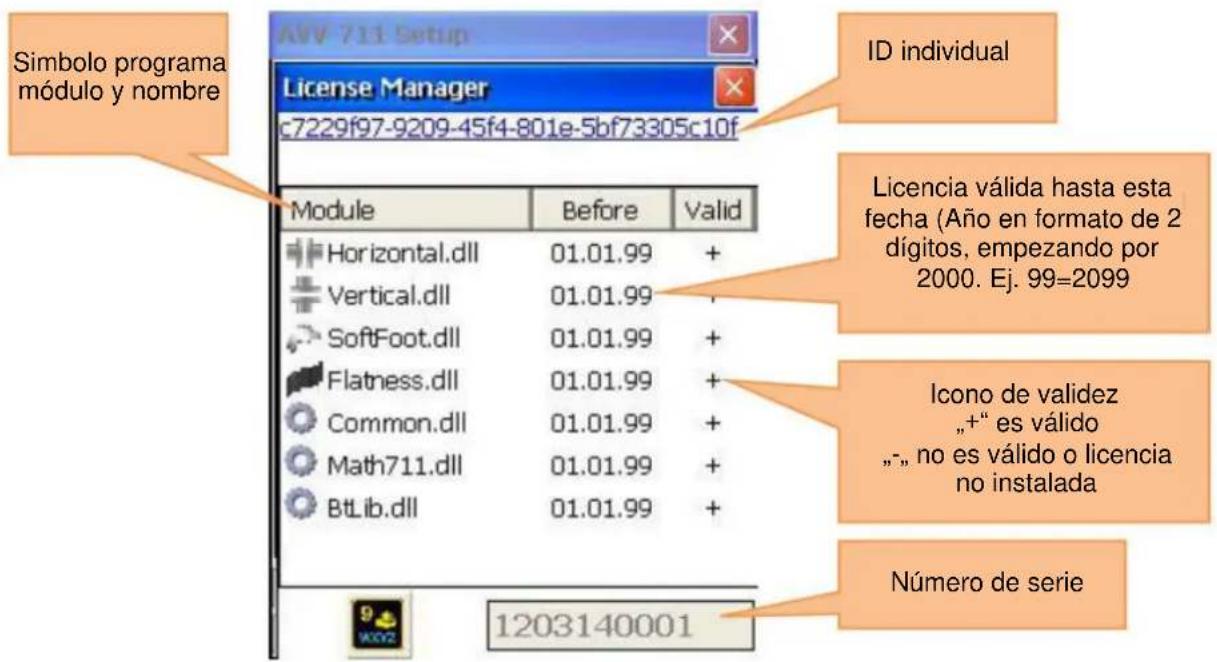

8.3. Ver / organizar licencias de programa....80

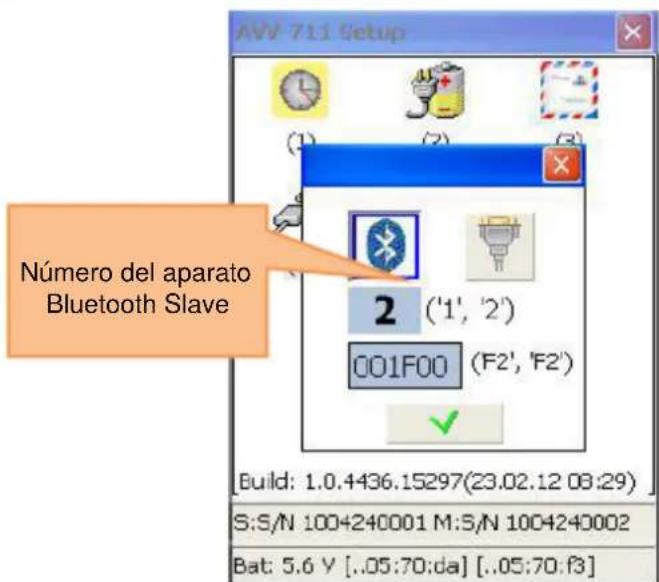

8.4. Ajustar transmisión de datos al sensor ....81
8.5. Ajustar el idioma del usuario ....81

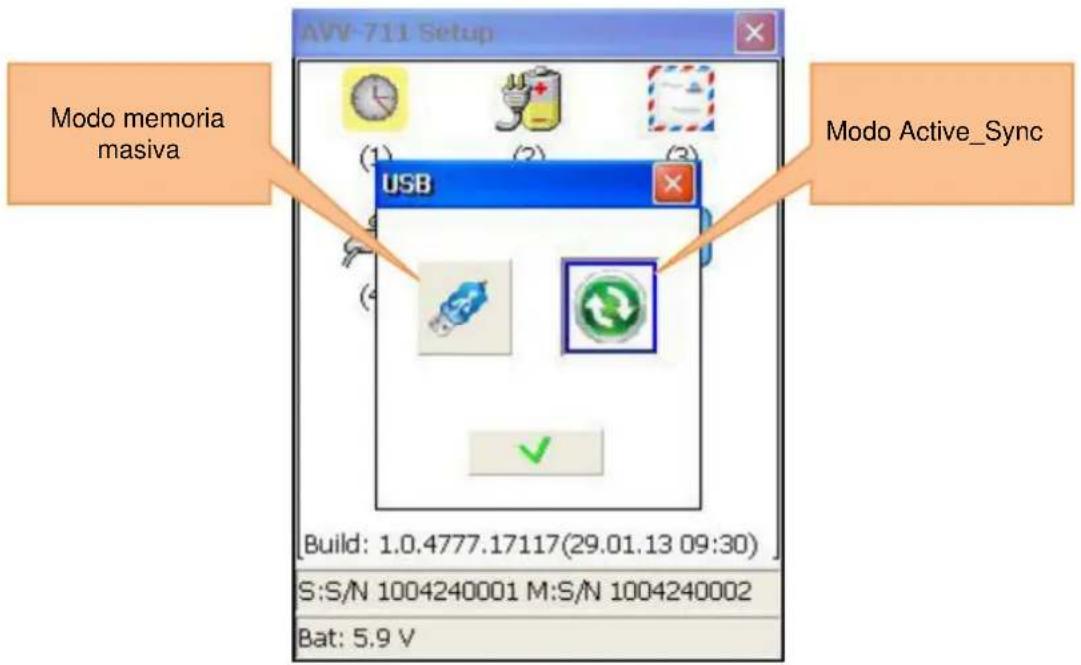

8.6.Ajustar modo USB....82

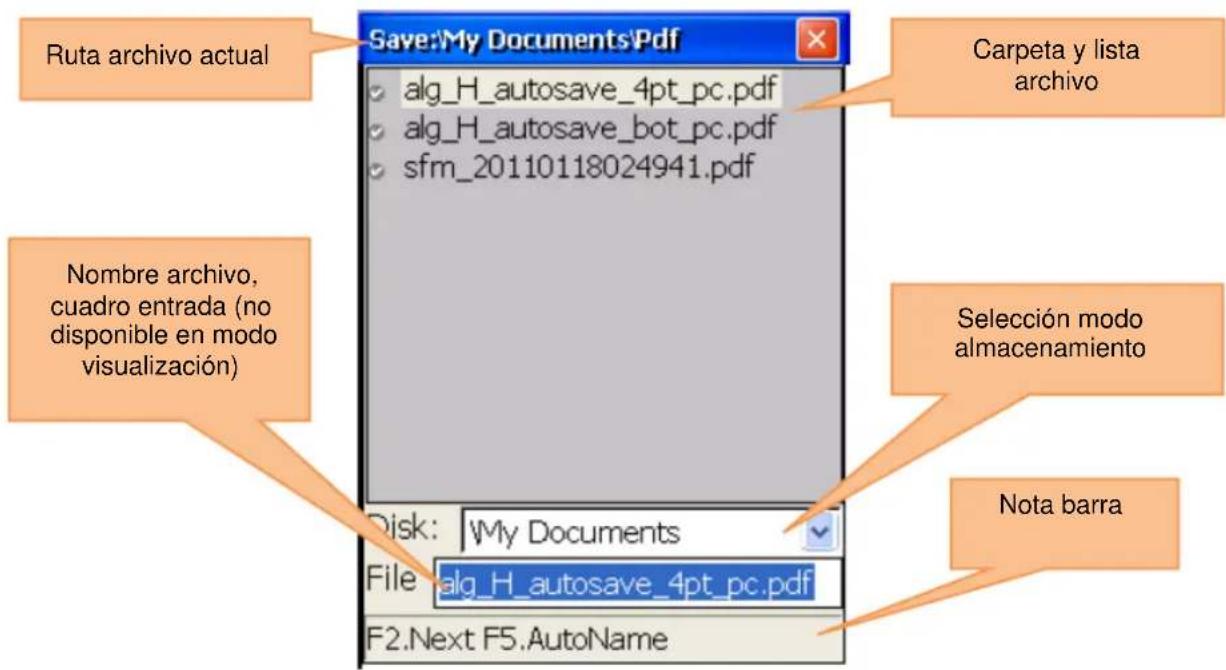

9. Trato con los cuadros de diálogo de archivos....83
10. Programa „My Documents“ 85

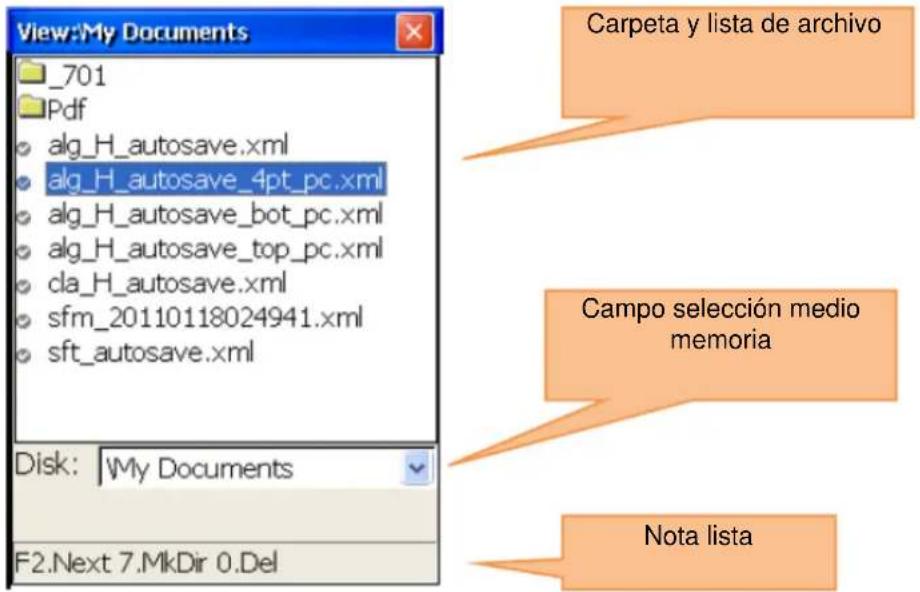

10.1. Encontrar / organizar carpetas y archivos 85

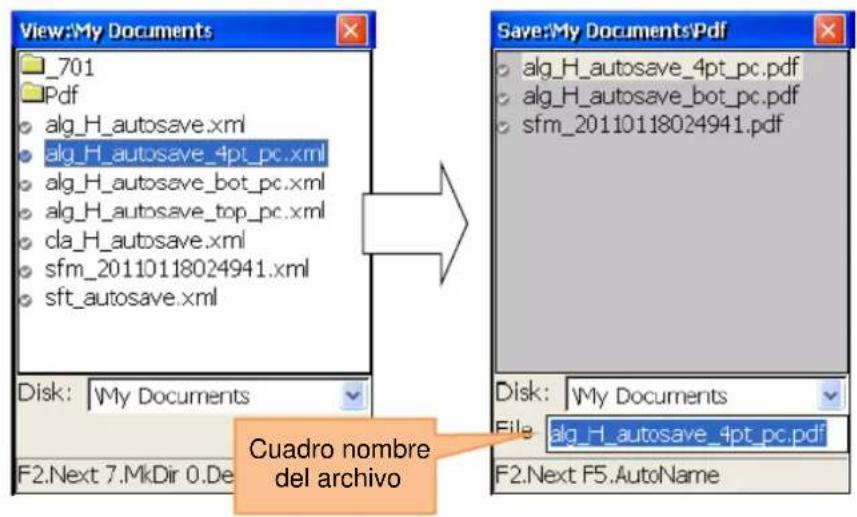

10.2. Guardar el informe como archivo PDF 86
11. Ápendice....87
12. Reciclaje....88
13. Contacto....88

1. Introducción

Gracias por haber comprado un medidor láser de PCE Instrumentos. Con el medidor láser PCE 3-TU se puede realizar rápida y fácilmente la alineación de ejes de máquinas y unidades. Con este propósito, el medidor de distancia láser tiene dos sensores láser distintos que están fijados a los respectivos ejes. La medición se lleva a cabo en un período de tiempo corto y el medidor láser muestra los valores de corrección respectivos para cada pie de las máquinas. Además de los programas específicos para la alineación de máquinas y accionamientos, con PCE-TU 3 se pueden realizar mediciones geométricas.

2. Información de seguridad

Por favor lea detenidamente y en su totalidad el presente manual de instrucciones antes de poner el aparato en funcionamiento por primera vez. Solo debe usar el aparato personal altamente cualificado. No nos responsabilizamos de daños ocasionados por no seguir las indicaciones expuestas en el presente manual de instrucciones.

El presente manual de instrucciones lo ha publicado PCE Ibérica S.L. sin garantías de ningún tipo.

Informamos expresamente de nuestros términos de garantía que se encuentran en nuestros términos y condiciones generales.

Si tiene alguna pregunta, por favor, póngase en contacto con PCE Ibérica S.L.

2.1. Precauciones

PCE-TU 3 es un sistema láser de Clase II con una longitud de onda de 670 nm, una potencia <1 MW y una energía máxima de radiación de 0,1 mJ por pulso. El láser de Clase II cumple con los requisitos de las normas ANSI, BS 4803, IEC 825 y FDA de Estados Unidos. Tenga en cuenta las siguientes precauciones de seguridad para evitar lesiones y daños a la unidad.

¡No mire bajo ninguna circunstancia directamente al rayo láser!

¡Nunca apunte con el láser directamente a los ojos!

¡ATENCIÓN!

No intente de abrir o desmontar los sensores de medición ni el dispositivo. Esto puede dañar el sistema de medición, por lo que la garantía quedaría anulada.

¡Advertencia!

Asegúrese de que las máquinas con las que mide no se arrancan por accidente, ya que esto puede causar lesiones. Para evitar este riesgo, bloquee el interruptor de encendido en la posición de apagado o quite los fusibles correspondientes. Deben seguirse estas medidas de seguridad hasta que el sistema de medición se retira de la máquina de medición.

Exención de responsabilidad

Ni PCE Ibérica ni los distribuidores autorizados pueden considerarse responsables de daños en el equipo o equipos de trabajo debido a la utilización del sistema de 3 PCE-TU. Comprobamos cuidadosamente el presente manual de instrucciones con el fin de evitar posibles errores. Si encuentra algún error en este documento, le agradeceríamos que nos informara al respecto.

3. Descripción técnica

3.1. Empleo

El sistema de medición PCE-TU 3 se ha creado para comprobar y optimizar la alineación de los ejes entre máquinas.

En concreto, esto significa cambiar la posición relativa de las dos máquinas (p. ej. El motor y la bomba) de modo que las líneas centrales de los ejes en funcionamiento normal son concéntricas (centrales).

El sistema de medición PCE-TU 3 es compatible con los siguientes requisitos de la CE:

2006/95 / CE, EN 61010-1: 2001, EN 60825-1: 2007, 2004/108 / CE, EN 61326-1: 2006, EN 61326-2-2: 2006, EN 55011: 2009 + A1

3.2. Especificaciones técnicas y funciones

Tipo de sensor	Fotodiodo sensible a la posición 10 x 10 mm
Tipo de laser	Visible, rojo 635 ... 670 nm, <1 MW
Max. distancia	10 m entre los sensores
Precisión de medición	±1 % + 0,01
Resolución	0,001 mm
Resolución de pantalla	0,01 o 0,001 mm
Clinómetro	Resolución 0,1 °
Interfaces	USB, Bluetooth
Memoria	2 GB
Funciones	Alineación horizontal en cada posición de 60 ... 360 °Alineación verticalModo Auto SweepTolerancias ajustablesMedición de pata de inclinaciónDilatación térmicaSimulación distancia de discosInformes en formato PDF
Carcasa	Con protección de siliconaClase de protección: IP65
Alimentación	Batería NiMH
Condiciones ambientales	-10 ... +55 °C
Peso	7,5 kg

3.3. Contenido del envío

El sistema de medición PCE-TU 3 incluye:

1 x Pantalla PCE-3 TU
2 x Ondas de medición
2 x Sets de montaje de ondas de medición
1 x Cinta métrica
1 x Cargador
1 x Cable de conexión
1 x Software CD-ROM
1 x Cable USB
1 x Manual de instrucciones
1 x Maletín de transporte

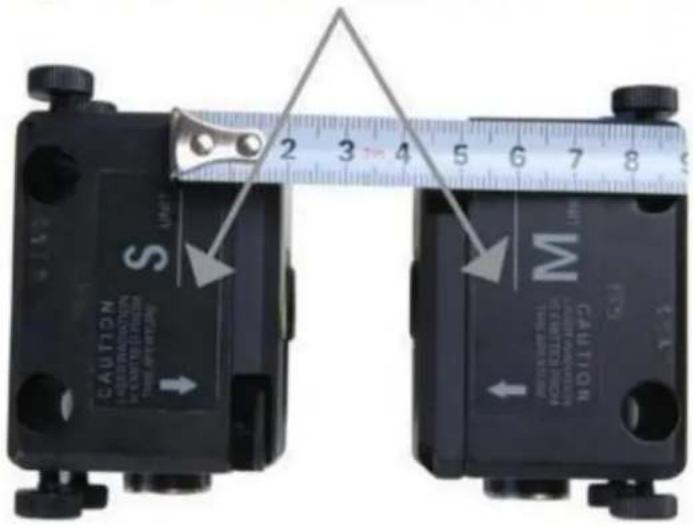

Líneas de referencia para medir la distancia de los sensores

Vista desde arriba del sensor de medida

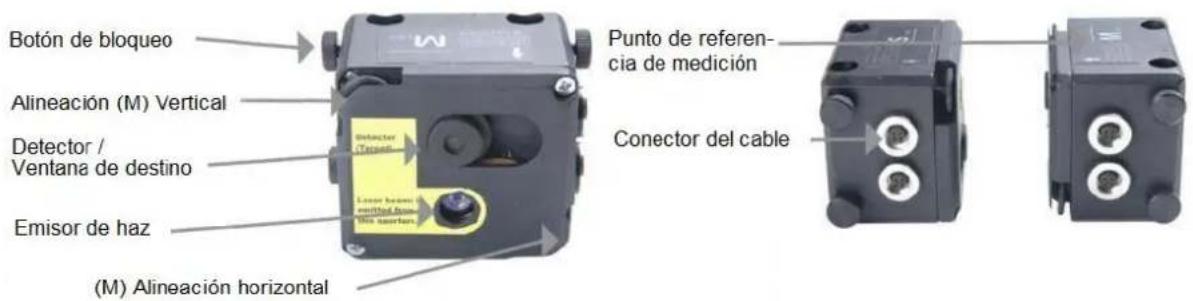

Fig. 1a: Vista frontal y superior del sensor
Fig. 1b: Vista lateral del sensor

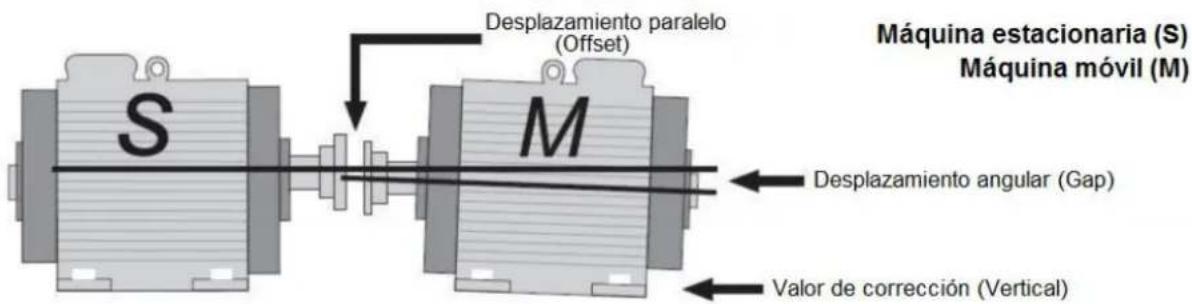

3.4. Parámetros de desalineación

	Desplazamiento paralelo (Offset)
	Desplazamiento angular (Gap)
	Desplazamiento paralelo y angular (Offset + Gap)

La desalineación paralela y angular se puede determinar en dos planos perpendiculares entre sí. Para eliminar la desalineación paralela y angular en cada uno de los dos planos, la posición de la máquina móvil (M) debe corregirse.

La posición de la máquina móvil (M) tiene que ajustarse en el plano horizontal y vertical.

Preguntar al operador si un cambio de la posición de la máquina móvil (M) es útil bajo el funcionamiento y criterios de eficacia y después determinar la disposición de los planos de corrección.

Máquina estacionaria (S): La posición de esta máquina no se cambia durante la medición y la eliminación de desalineación paralela y angular.

Máquina móvil (M): La posición de esta máquina se adapta para eliminar la desalineación paralela y angular.

El sistema de medición calcula los valores de desalineación paralela y angular en el plano del embrague (en dos planos perpendiculares entre sí) y los valores de ajuste de las patas de la máquina móvil (M), que son necesarias para eliminar las desviaciones.

El cuadro 3 muestra los valores de desalineación y la corrección en el plano vertical.

Imagen 3: Desalineación (plano vertical)

4. Alineación de las máquinas

- Montar los sensores de medición en los ejes de las dos máquinas (S) y (M)

- Seleccionar el programa de medición correspondiente.

- Introducir las distancias entre el sensor (S) y el sensor (M), el embrague y los pies de la máquina.

- Pulsar, para dar cabida a las lecturas de los sensores en tres posiciones diferentes del eje.

- Ajustar la posición de las patas en la máquina móvil utilizando los valores de corrección determinados en la pantalla.

¡ATENCIÓN!

Para llevar a cabo la medición, es importante orientar la dirección de rotación de los ejes y la posición relativa de los sensores a la máquina (S) y (M). Se muestra en la imagen 4.

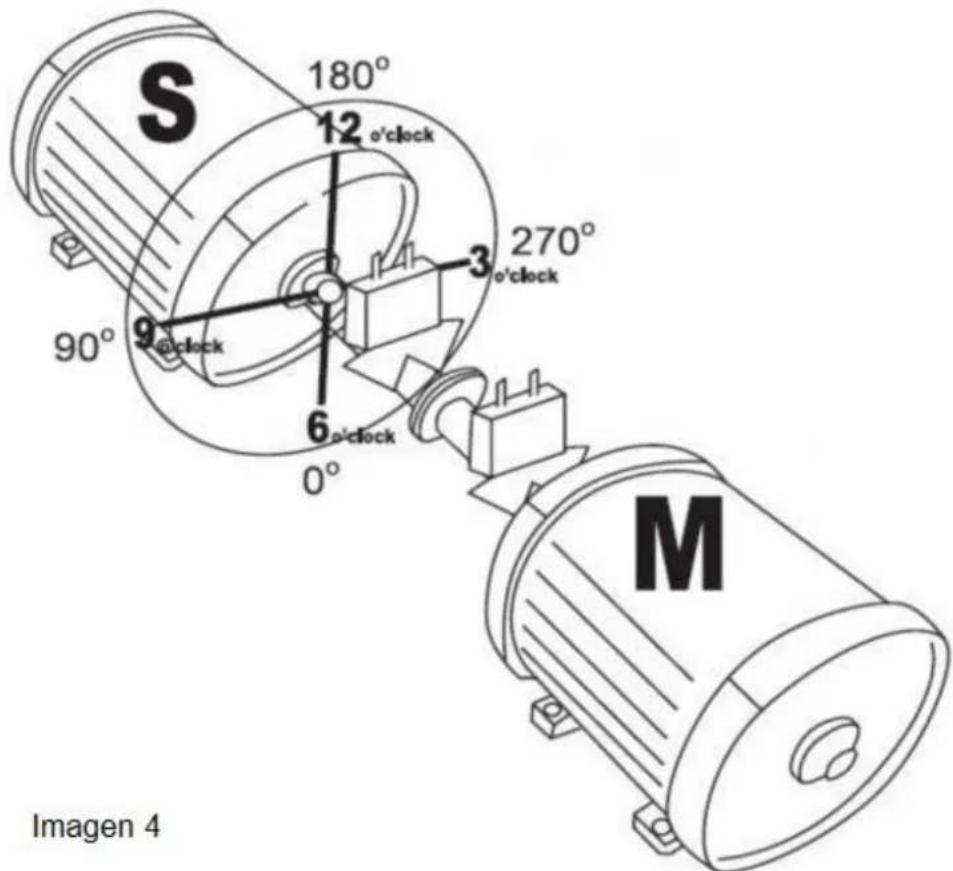

La imagen 4 muestra la máquina (S) desde la perspectiva de la máquina (M) en la posición de 12h. Los sensores de medición presentan en la parte superior una marca (S) o (M) y debe basarse en el eje respectivo de la máquina (S) o (M) a la hora de montarse.

4.1. Determinación de los datos de medición

El sistema de medición 3 PCE-TU se basa en la medición del movimiento del rayo láser en la ventana de destino del sensor-receptor, mientras que el eje, sobre el que están montados los sensores, se gira.

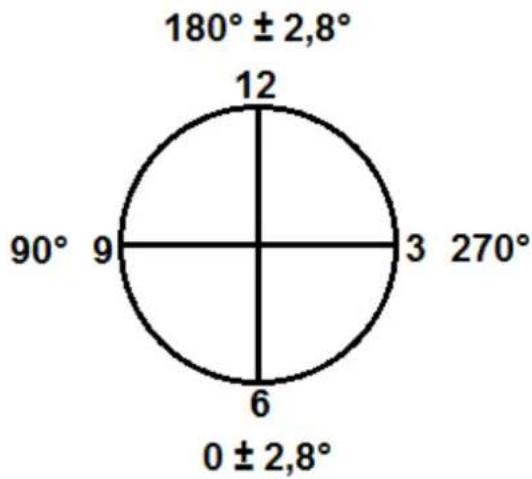

Para medir el eje de orientación, deben llevarse a cabo por lo menos tres mediciones en diferentes posiciones durante la rotación del eje. Alcanza una rotación total de 180°.

No es posible una rotación de eje de 180° debido a limitaciones de espacio o una disposición desfavorable de las máquinas, PCE-TU 3 tiene un modo de ángulo de giro más pequeño. Es suficiente con una rotación total de al menos 60°.

4.2. Instalación del aparato

Antes de utilizar el aparato, compruebe el estado de la batería y cárguela si es necesario.

El estado de la batería se indica con una pequeña imagen de color en el menú principal del dispositivo. El voltaje de la batería exacta se puede leer en el menú "Configuración".

Examinar y limpiar - si es necesario - la superficie del detector de láser y la abertura de salida del láser.

Para su limpieza, utilizar una bola de algodón empapada en alcohol. No utilizar nunca disolventes para la limpieza.

Compruebe la fecha y la hora del reloj del sistema y ajustelas si es necesario.

4.3. Conectar los sensores de medición

Hay puertos en serie en la unidad de pantalla y los sensores de medición. Con los cables incluidos, los sensores se encuentran conectados en serie y unidos a la unidad de visualización (imagen 5).

Conexión de los sensores en serie

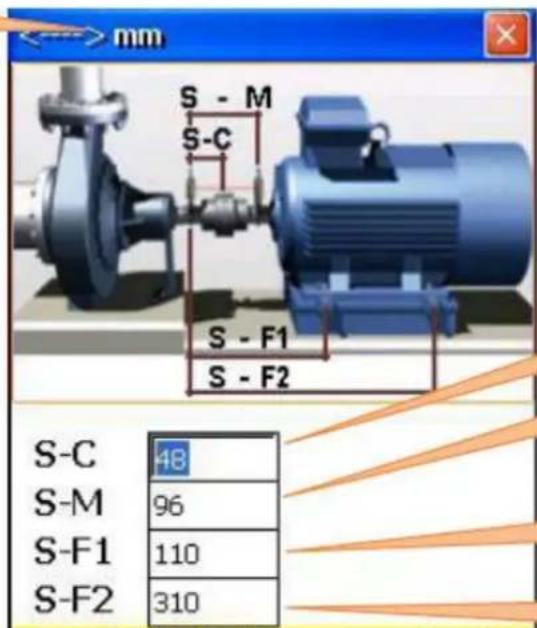

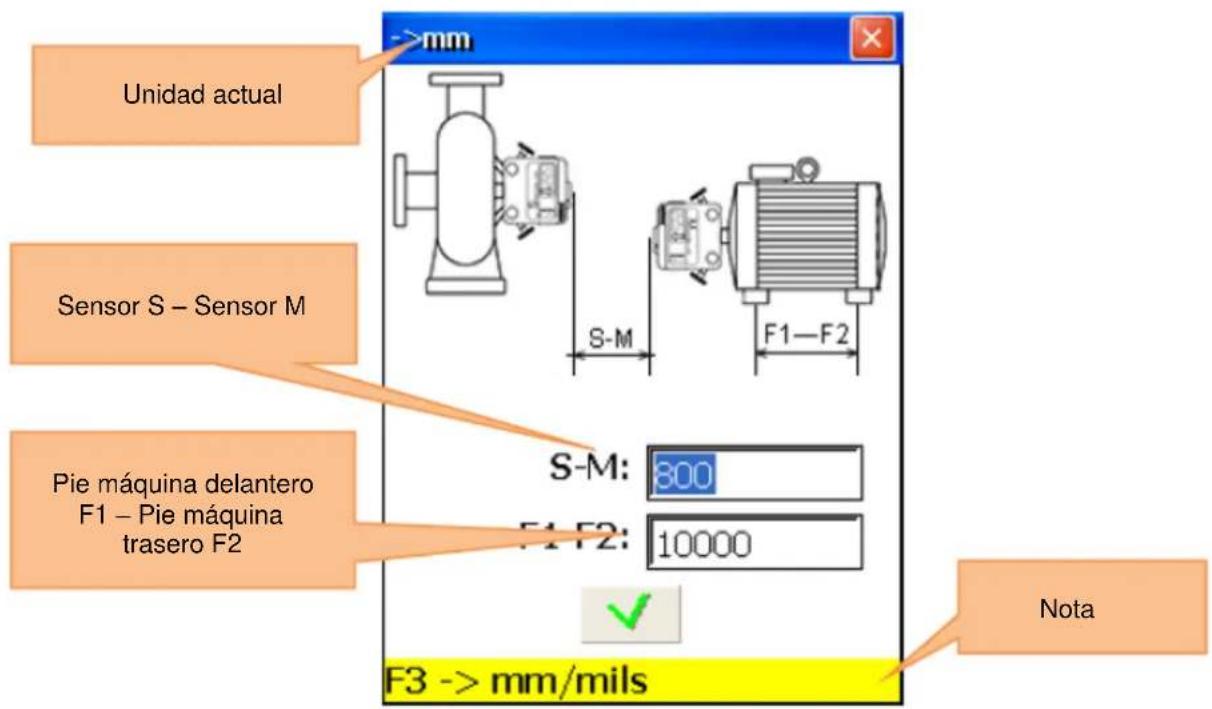

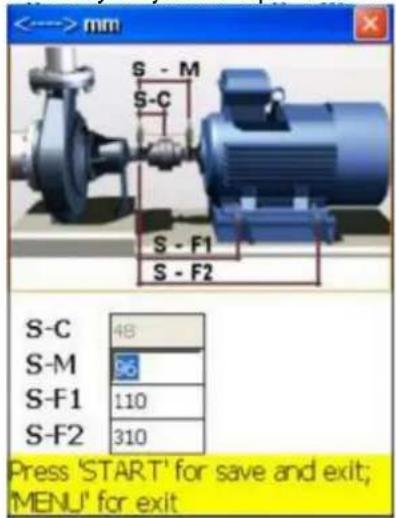

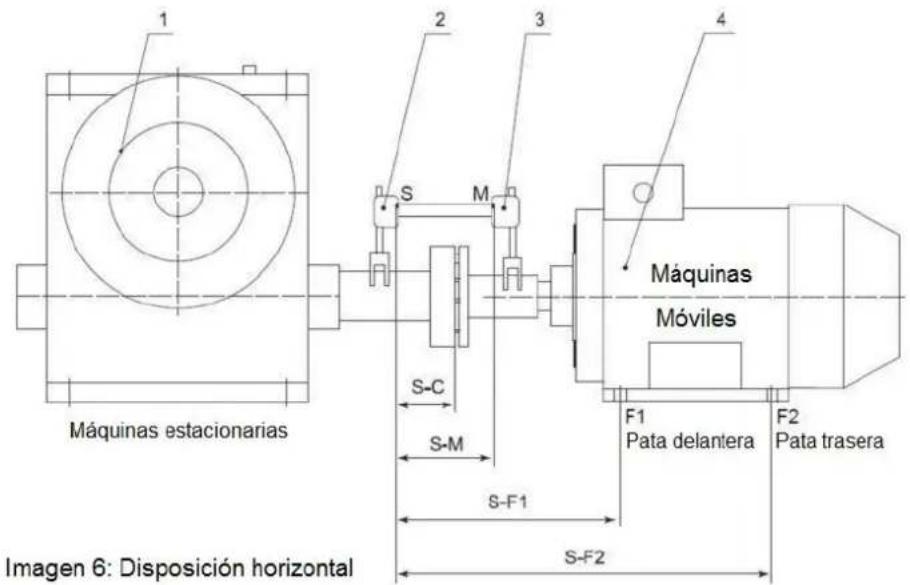

4.4. Entrada de dimensiones

Para obtener lecturas precisas con 3 PCE-TU, primero, deben introducirse las distancias entre los sensores, el acoplamiento y las patas de la máquina. Las imágenes 6 y 7 muestran las dimensiones requeridas para cada máquina instalada horizontal o verticalmente.

S-M: Distancia entre los sensores de medición
S-C: Distancia entre el sensor S y centro del acoplamiento
S-F1: Distancia entre el Sensor S y pie de la máquina F1
S-F2: Distancia entre el sensor S y pie de la máquina F2 (debe ser mayor a S-F1).

Si la máquina tiene tres pares de patas, este valor puede cambiarse después de la medición y después de volver a la medición para obtener los valores de corrección del tercer par de patas.

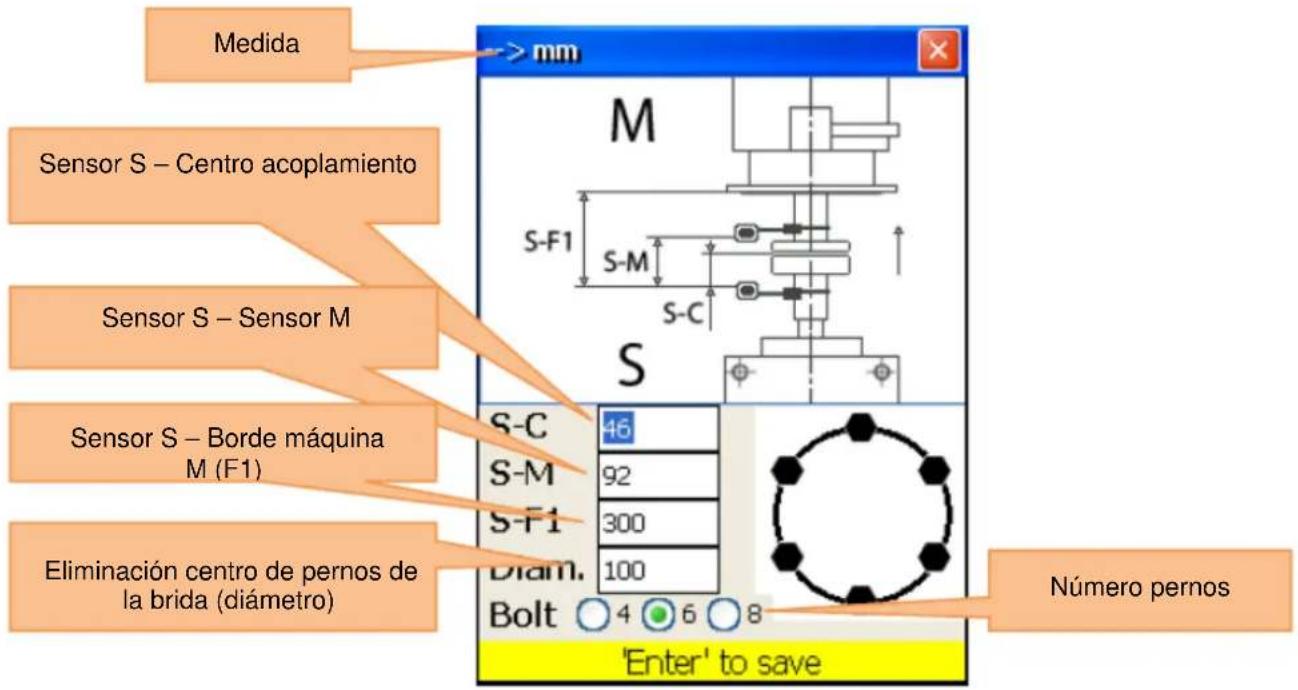

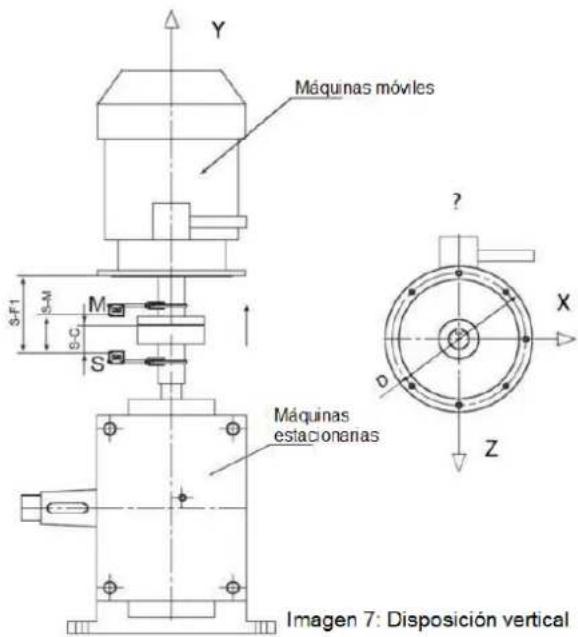

S-M: Distancia entre los sensores de medición
S-C: Distancia entre el sensor S y el centro del acoplamiento
S-F1: Distancia entre el sensor S y niveles de orientación (F1)

4.5. Orientación general

El método de orientación aproximada sólo debe utilizarse si la alineación axial de la máquina es tan mala que los rayos láser no llegan al destinatario durante la rotación del eje. En este caso, primero es necesaria una orientación general.

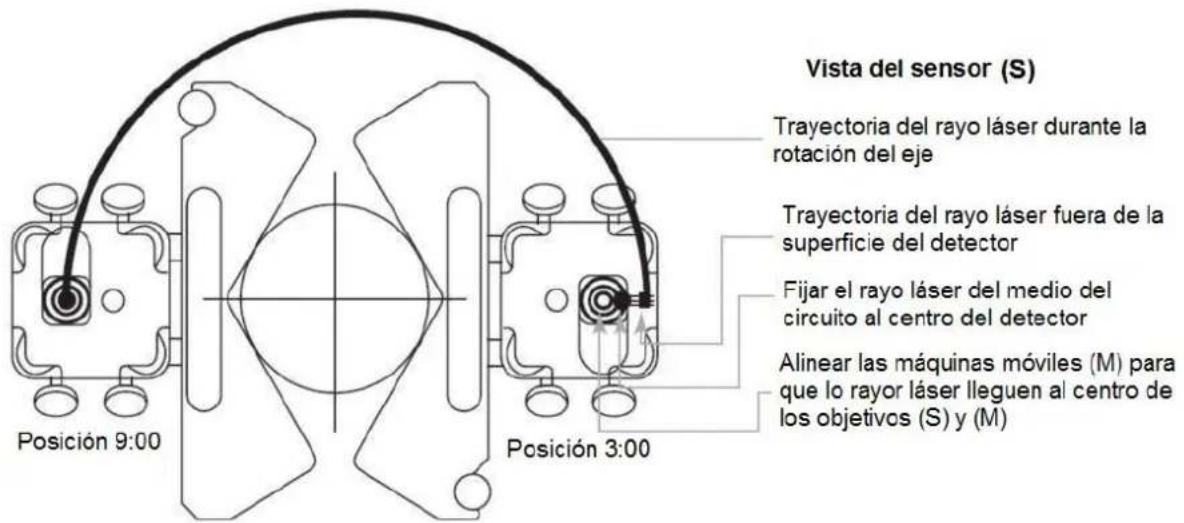

Orientación general (Variante 1), (Bild-8):

Gire el eje con los sensores de medición en la posición de las 9h. Indique con el láser al centro de la abertura-detector cerrada.

Gire el eje con los sensores de medición en la posición de las 3h.

Compruebe que el haz láser llega, y luego utilice los tornillos de ajuste para fijar el haz de láser en el medio de la pista hasta el centro del detector (imagen 8).

Ahora alinee la máquina móvil de manera que los objetivos de rayo láser (S) y (M) llegan al centro.

Continúe con la secuencia de medición regular.

Imagen 8: Orientación general

5. Puesta en marcha

5.1. Teclas generales

Para cerrar todas las ventanas activas – excepto el menú principal – sin almacenar, pulse la tecla (funciona como la tecla ESC).

La tecla ENTER se utiliza para confirmar o para salir de los campos de entrada y ventanas activas (con excepción de la ventana de la entrada de datos, pantallas principales de los programas y otros).

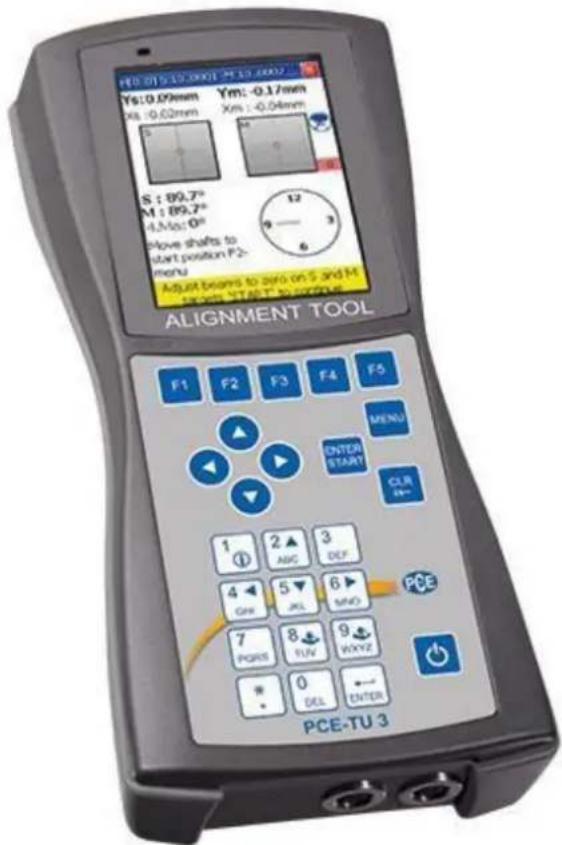

5.2. Inicio del PCE-TU3

- Después de iniciar el menú principal aparece en la pantalla

En el menú: Seleccionar un punto y pulsar

Si la visualización de batería debajo de la pantalla comienza a parpadear, debe almacenar inmediatamente todos los datos no guardados y recargar las baterías. El símbolo significa que el aparato se apaga dentro de poco.

6. Alineación de las máquinas

6.1. Orientación de la máquina horizontal

Montar el sensor de medición con la marca (S) en el eje de la máquina estacionaria y el sensor de medición con la marca (M) en el eje de la máquina móvil. Conecte los cables como se describe en el punto 3.3 de los sensores y la unidad principal o configure la interfaz de Bluetooth (sólo es posible con el kit adaptador de Bluetooth opcional).

A tener en cuenta en esta pantalla	Atajos de esta pantalla
Realizar una medición de la pata de inclinación (Soft Foot) para evitar errores inesperados durante la alineación.Compruebe después de la alineación el resultado mientras efectúa otra medición.		Determinar datos nuevos
Funciones de esta pantalla	2▲ABC	Continuar con el proceso de alineación
Determinar datos nuevosContinuar la alineaciónModificar parámetrosModificar dimensiones y espacios		Modificar dimensiones de las máquinas y distancias
		Modificar/ añadir parámetros

6.1.1. Introducir dimensiones

Para introducir dimensiones, pulse 3 DEF

A tener en cuenta en esta pantalla	Atajos de la pantalla
Para obtener resultados de medición correctos debe ser así: S-C <S- M ≤S-F1 <S-F2		Desplazarse hacia arriba
Funciones de la pantalla		Desplazarse hacia abajo
Distancia sensor S – Introducir centro de acoplamientoDistancia Sensor S – Introducir sensor MDistancia Sensor S – Introducir pata delantera de la máquinaDistancia Sensor S – Introducir pata trasera de la máquina		Guardar y salir
		Confirmar entrada

Unidad

Sensor S hasta centro acoplamiento

Sensor S hasta sensor M

Sensor S hasta la pata delantera

Sensor S hasta la pata trasera

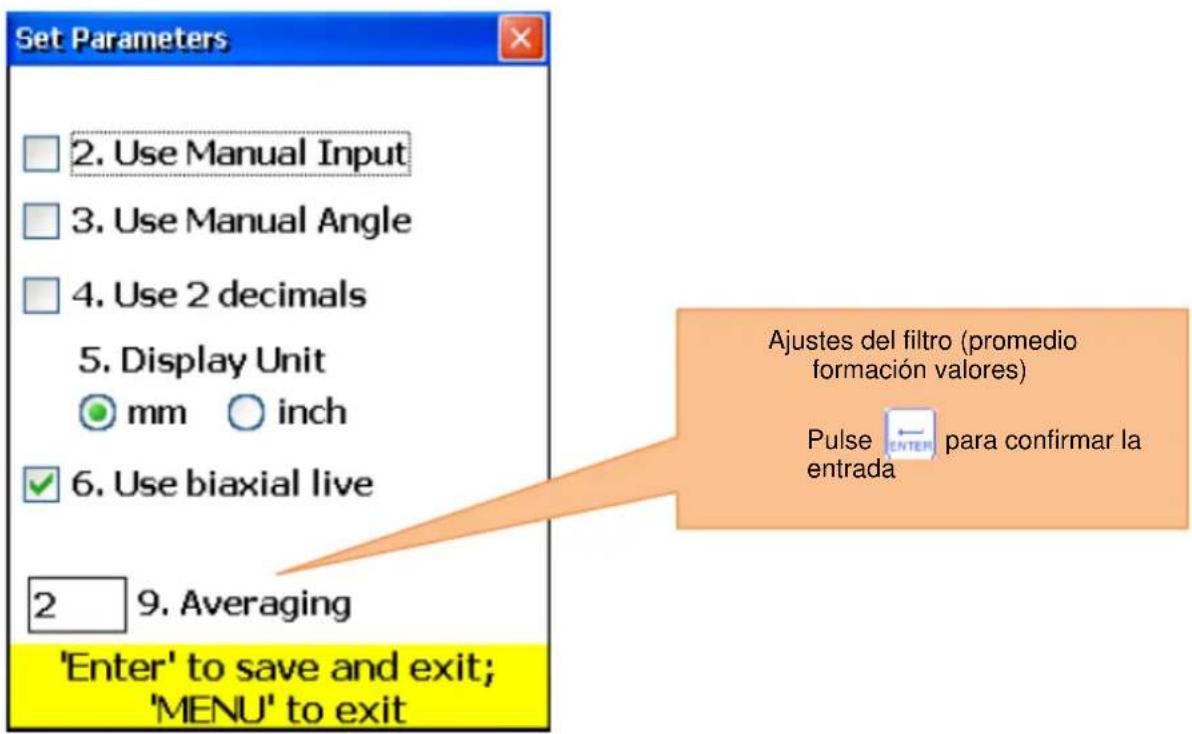

6.1.2. Modificar los parámetros

Pulsar para modificar parámetros.

A tener en cuenta en esta pantalla		Atajos de pantalla
	Utilice la función „biaxial live“ solo en posiciones de eje estables, ya que se pueden producir incluso los más mínimos errores de rotación		Activar/desactivar entrada de datos manual
	Funciones de pantalla		Activar/desactivar entrada de ángulo manual
-	Entrada o uso manual de los datos de sensores		Utilizar 2 o 3 decimales
-	Ángulo de entrada de datos manual o desde un sensor de inclinación integrado		Seleccionar entre pulgadas y mm como unidad de medida
-	Seleccionar entre 2 o 3 decimales	[TX08]	Activar/ desactivar orientación biaxial Live
-	Seleccionar entre pulgadas y mm como unidad de medición		Entrada para el cálculo de la media
-	Activar/ desactivar orientación biaxial Live		Guardar y salir

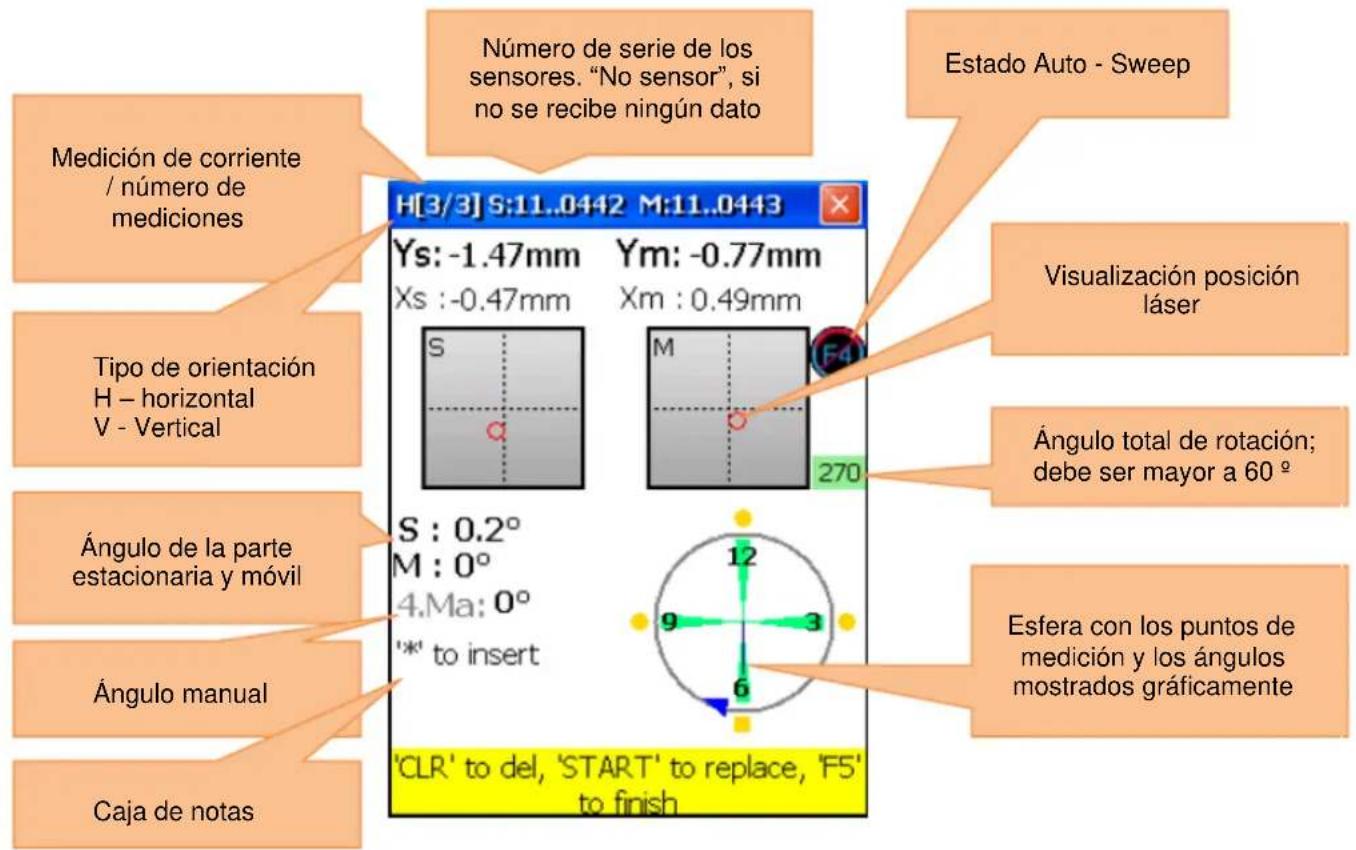

6.1.3. Reunir datos

Pulsar para reunir datos.

A tener en cuenta en esta pantalla		Atajos de esta pantalla
⚠️ Antes de iniciar un nuevo procedimiento de alineación, se tienen que introducir las dimensiones y parámetros⚠️ No cambie la posición de las unidades de medida mientras el trabajo se interrumpe⚠️ Los láseres se encienden ahora			Empezar de nuevo (todos los valores desaparecen). Aparecerá la pantalla de confirmación.
Funciones de esta pantalla			Introducir los valores Ys, si se activa la entrada manual
-	Reunir valores de medición (hasta 36)	[30CD]	Introducir los valores Ym, si se activa la entrada manual
-	Seleccionar entre los modos de barrido manual y automático	[WD00]	Introducir el ángulo cuando si se habilita la entrada manual del ángulo
-	Entrada manual de los valores Ys y YM (si está activada)	[KDH]	Si el cursor está en el primer lugar en un campo de entrada, pulse el botón dos veces para introducir un signo negativo (-)
-	Entrada de ángulo manual (si está activado)		Selección de la unidad de medida (mm o pulgadas)
-	Selección de la unidad de medida (mm/pulgadas)	[SC85]	Ajustar desplazamiento paralelo (Offset)
-	Navegar a través de los datos recogidos		Almacenar datos recogidos en un fichero (véase capítulo 9 „Manipular cuadro de diálogo-archivo“)
-	Eliminar/añadir/sustituir valores de medición		Cargar datos de un archivo (véase capítulo 9 „ Manipular cuadro de diálogo-archivo “)
-	Empezar de nuevo (todos los valores desaparecen).	[AEZY]	Eliminar valor de medición seleccionado actual
-	Ajuste de desplazamiento en paralelo (Offset)		Introducir valor nuevo. Debe ir al último valor almacenado, por lo que esta opción se activa.
-	Guardar los datos recogidos	[DH2C]	Guardar los valores actuales o sustituir los valores ya almacenados (aparece un cuadro de diálogo de confirmación)
-	Cargar los datos recogidos		Navegar por los valores
			Además de la pantalla de resultados. Todas las condiciones necesarias se deben cumplir.
		[30DT]	Abrir menú Popup.
		[C00D]	Activar / Desactivar Auto-sweep.El auto-Sweep sólo se puede activar al comienzo de la recogida de datos o tras iniciar de nuevo. La entrada manual de los valores y la inclinación deben desactivarse.

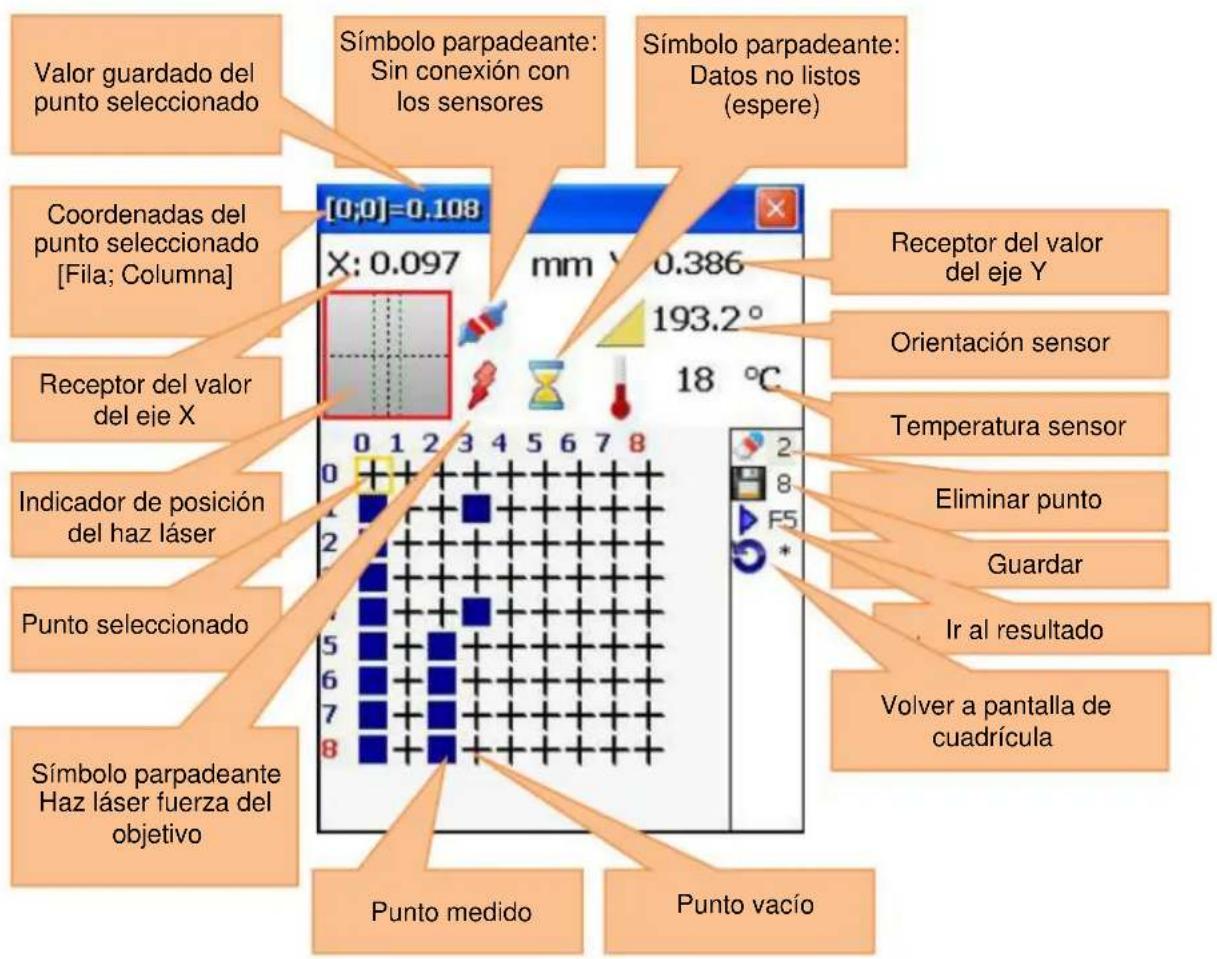

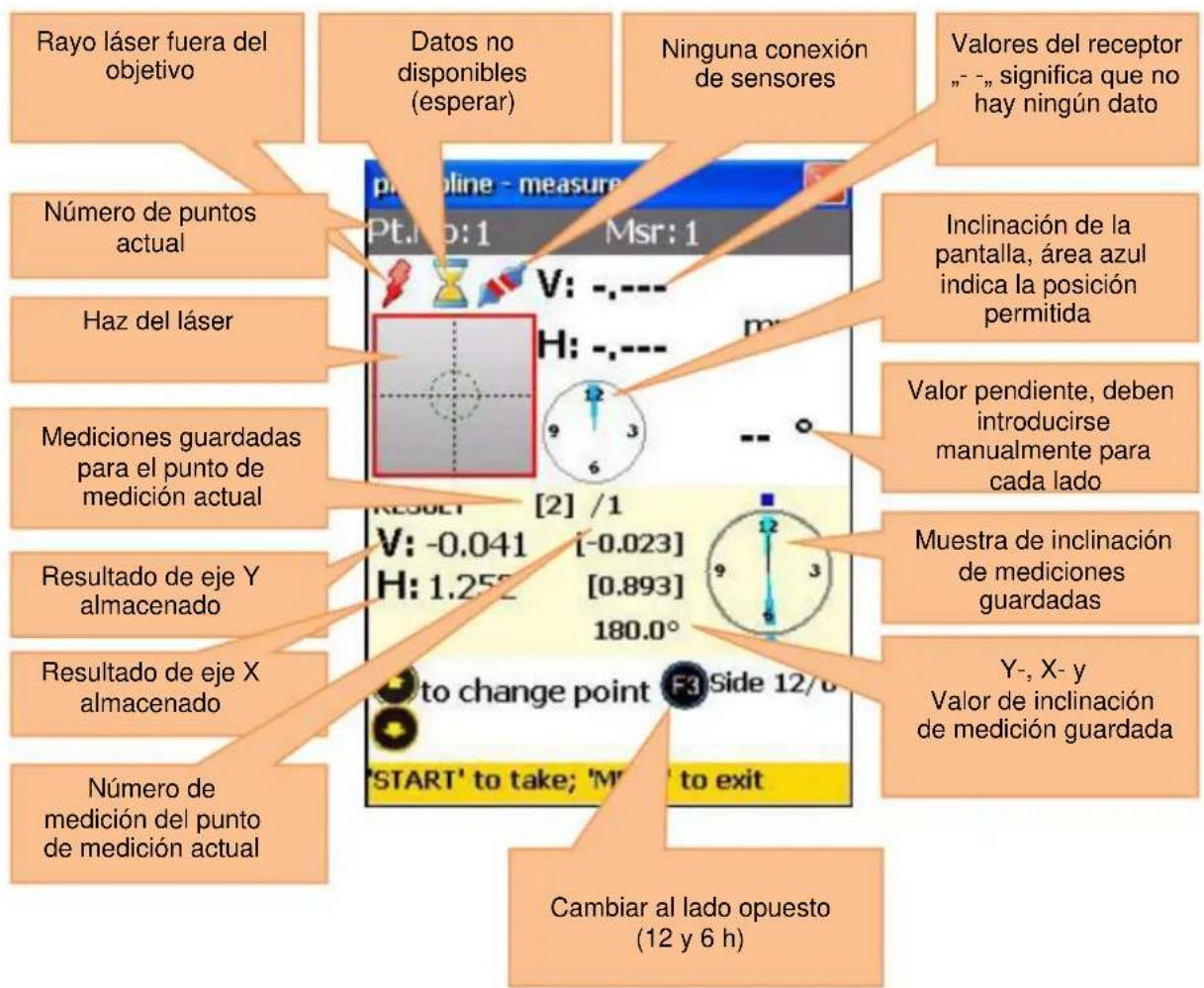

Símbolos y estado de esta pantalla
[C]	El ámbar intermitente de la „C“ en pantalla significa que no se pueden recibir datos
		de los sensores
[R]		Una R roja parpadeante en pantalla significa que solamente se considera una medición ya memorizado. Este valor se puede suprimir o sustituir si es necesario.Si el símbolo no se puede ver, significa que el valor de la corriente no se ha guardado. Al pulsar se pueden almacenar valores.
		La ausencia del indicador de posición de haz de láser y un borde rojo intermitente de la visualización de la posición significa que ningún haz de láser llega al objetivo o no se detectan datos del sensor.

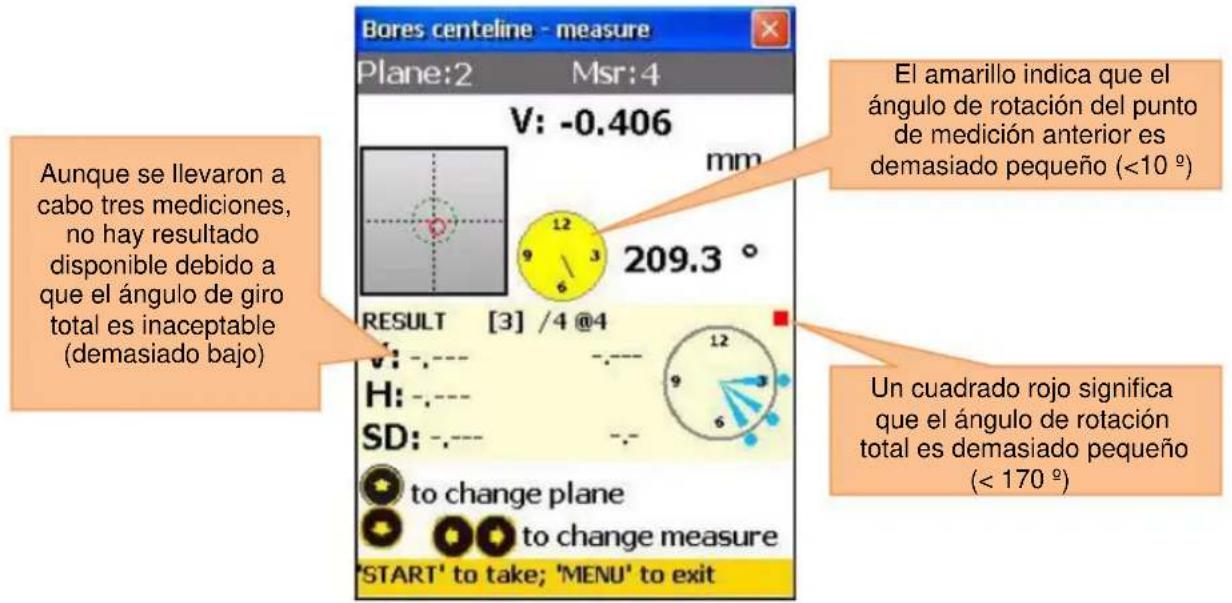

		Un dial amarillo significa que se supone que simplemente no hay ángulo (o el promedio está todavía en curso) o que el ángulo de rotación (la posición adyacente) es demasiado pequeño (menos de 6 °)
		Una pantalla de color rojo brillante significa que el ángulo de rotación de los ángulos de los puntos de medición individuales no cumple con los requisitos (mínimo 60 °).Una luz ámbar indica que el ángulo de rotación es de 60 °.Una luz verde indica que el ángulo de rotación está por encima del rango recomendado (aproximadamente 90 °) se encuentra.
		Este símbolo indica que se utiliza un rango de valores Y.
		Un símbolo tachado significa que el modo Auto-Sweep está deshabilitado.
		Este símbolo indica que el modo Auto-Sweep está habilitada.

Aclaración de la esferaLos puntos de medición almacenados se caracterizan por zonas verdes junto a la esfera y puntos de colores. Los puntos de colores son redondos por defecot. Si un punto de color es cuadrado, significa que sólo se observan estos puntos de la medición almacenada. El color de los puntos proporciona información sobre la desviación estándar de la función de orientación actual.
●	Un punto azul significa que los datos todavía no están listos (menos de 3 puntos de medición guardados)
●	Un punto verde significa que los datos son buenos.
●	Un punto amarillo significa que los datos no son buenos, pero aceptables.
●	Un punto rojo significa que los datos son malos. Esta medición tiene que eliminarse o repetirse.Si está utilizando un pequeño número de puntos de medición (p.ej. 4), puede ser que otros datos de medición sean pobres y no necesariamente un valor medido. Utilice en este caso más puntos de medición para determinar qué valor de medición es malo.

Utilice los tornillos de ajuste de los sensores de medición para alinear los rayos láser sucesivamente hasta el centro de las tapas de detector (imagen-1a / b). Cuando los rayos láser se centren en dos receptores, abra las tapaderas. Ahora en pantalla aparecen las coordinadas X & Y coordina y la posición de los dos receptores (S) y (M). Ahora gire el eje en la posición de medición seleccionada.

Ahora puede con cambiar el modo de auto sweep o manualmente y con almacenar el punto de medición activo. Almacene tantos puntos de medición como sean necesarios (como mínimo 3) y utilice un ángulo de rotación total tan grande como sea posible (como mínimo 60 °).

Si se han recogido los datos necesarios, pulse para iniciar la alineación.

6.1.3.1. Ajustar desplazamiento paralelo Offset

Pulse para ajustar el desplazamiento paralelo.

A tener en cuenta en esta pantalla	Atajos en esta pantalla
⚠ No gire los ejes y sobre todo en el ajuste de los sensores⚠ No elimine el desplazamiento paralelo (offset) después de almacenar por adelantado. De lo contrario, tendrá que repetir toda la determinación de datos.	Selección de la fase Setup
Funciones de esta pantalla	[W266] Selección de la segunda fase Setup
	Para eliminar el valor del primer desplazamiento y volver a la primera fase de la instalaciónNota: No lo lleve a cabo si los ajustes de compensación ya se han completado.
	Para guardar el valor de desplazamiento conjunto.

La configuración de desplazamiento es un proceso de 2 pasos. Comience con la primera fase. Se deben aceptar más de 3 valores. Después, pulse para dirigirse a la segunda fase. Ajuste el rayo láser hasta que el valor asume el 0 y espere 5 segundos. Pulse para almacenar el valor de desplazamiento.

Después de salir del menú de desplazamiento, aparece para señalar el ajuste de desplazamiento.

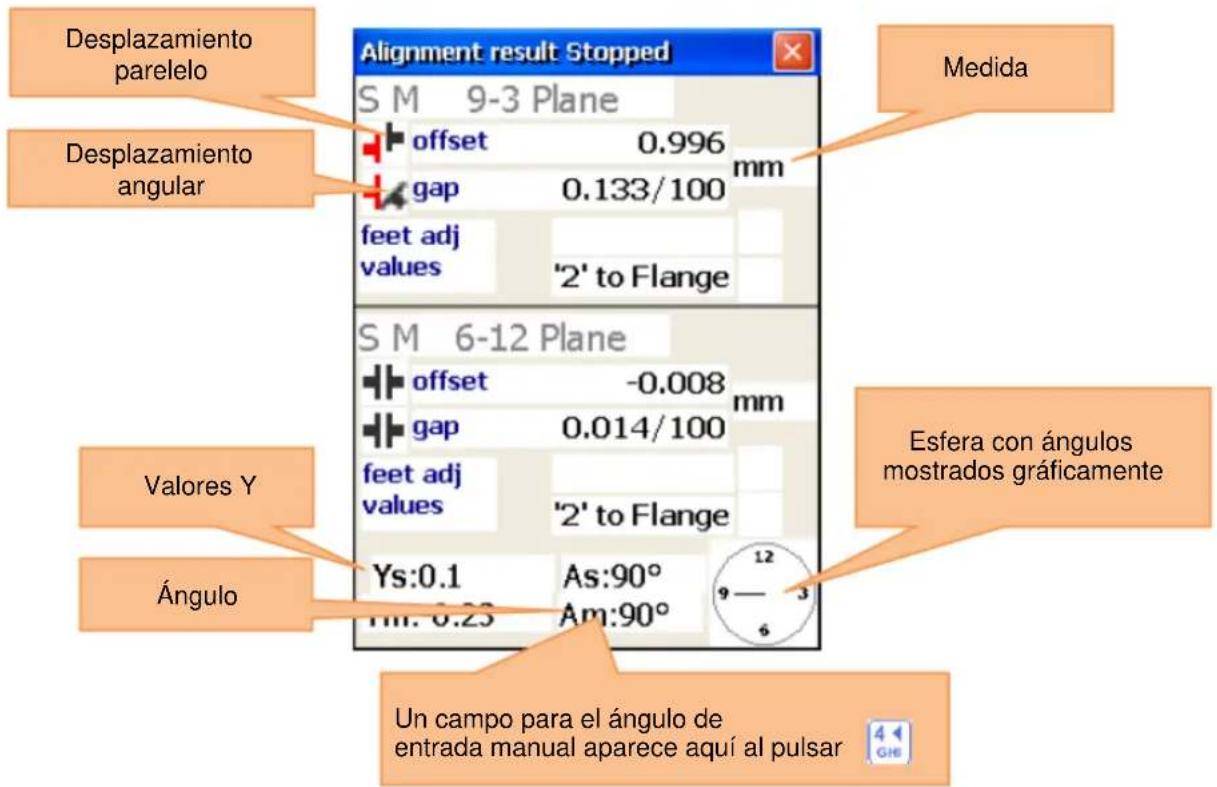

6.1.4. Resultado

Para mostrar el resultado de la medición, pulse si se encuentra en la pantalla de medición o sic se encuentra en el programa de "alineación horizontal".

A tener en cuenta en esta pantalla	Atajos de esta pantalla
No girar los ejes cuando se mueva la máquinaNo cambie la posición de las unidades de medición, si está activado el modo Live	[XYW]	Entrada de las tolerancias de desplazamiento
Funciones de esta pantalla		Simulador-espaciador
Observar el desplazamiento calculado		Para la vista de corrección de la brida (solo vertical)
		Selección entre 2 o 3 decimales
Realizar alineación Live		La entrada manual de ángulos (si está activado). En este caso hay que vivir el modo de pausa y luego entrar en los respectivos ángulos.
Pausa/continuar alineación Live	[SY7Y]	Si el cursor está en el primer lugar en un campo de entrada, pulse la tecla dos veces para introducir un signo negativo (-)
Ángulo de entrada manual (si está activado)		Introducción de la dilatación térmica
Selección entre 2 o 3 decimales		Selección unidades (mm / mils)
		Pausar/continuar alineación Live
Selección de la unidad de medida (mm/pulgadas)	[STAX]	Guardar los resultados de la alineación en un archivo, consulte el Capítulo 9, "Administración de archivos"
- Entrada de tolerancias- Entrada de dilatación térmica- Guardar los resultados de la alineación- Cargar los resultados de la alineación- Simulación del espaciador		Ventanas de diálogo “
		Cargar previamente los resultados de orientación guardados, véase el Capítulo 9 "Tratar con los cuadros de diálogo de archivo"
Símbolos y estados de esta pantalla
		Una línea amarilla en la pantalla de alineación significa que el ángulo de los puntos de medición no fueron aceptados o el promedio no se ha completado. El registro en vivo está deshabilitado en este caso.
		Una mitad de acoplamiento rojo significa que el desplazamiento actual supera los límites de tolerancia. Si el desplazamiento está dentro de las tolerancias, el icono es de color gris.
[BYW7]		Una casilla de verificación que parpadea en el encabezamiento de cada nivel significa que para este nivel la alineación en vivo se puede utilizar. De lo contrario, no es posible para el respectivo nivel.
		Este mensaje de error intermitente significa que la posición de los ejes se ha cambiado de forma inesperada. El registro Live se desactiva. Para activar esta función, presione para hacer una pausa y conéctelo de nuevo para la siguiente ejecución.

Los valores de corrección para los pies F1 y F2 de la máquina móvil (M) en el plano horizontal indican el desplazamiento horizontal. Los valores positivos indican que los pies tienen empujarse, mientras que los valores negativos significan que deben extraerse.

Los valores de corrección para los pies F1 y F2 de la máquina móvil (M) en el plano vertical horizontal indican el desplazamiento vertical. Los valores positivos indican que los pies deben ser subirse, mientras que los valores negativos significan que tienen que bajarse.

Alineación Live horizontal

Para iniciar la orientación horizontal Live, los sensores deben estar situados en la posición 9 ó 3:00h. Si necesita hacer girar los ejes, haga una pausa en la alineación Live pulsando. Ahora gire los ejes en la posición deseada y establecer la alineación Live presionando de nuevo. No se olvide de introducir manualmente el ángulo, si esta opción está activada. Después, debe estar habilitado el nivel deseado para la alineación Live (Esto se indica mediante el parpadeo de casilla de verificación en el encabezamiento de los niveles). Afloje los pies de la máquina e inicie el ajuste basado en los valores de corrección calculados.

Alineación Live vertical

Para iniciar la alineación vertical en vivo, los sensores deben estar situados en la posición 6 o 12:00h. Si necesita hacer girar los ejes, hágalo como se describe en la "orientación horizontal live". El nivel 6-12 ahora debe ser liberarse para la alineación Live. Afloje los pies de la máquina y alinearlos con los valores de corrección.

Alineación Live Biaxial (Y,X)

La orientación biaxial se ejecuta en vivo casi como la orientación horizontal o vertical, a excepción de que los sensores no necesitan llevarse a una posición predefinida. Sin embargo, se recomienda que los sensores se posicionen aproximadamente en un ángulo de 45° (45°, 135°, 225°, 315°) a fin de evitar errores de medición.

¡No se permite mover los ejes durante la orientación biaxial!

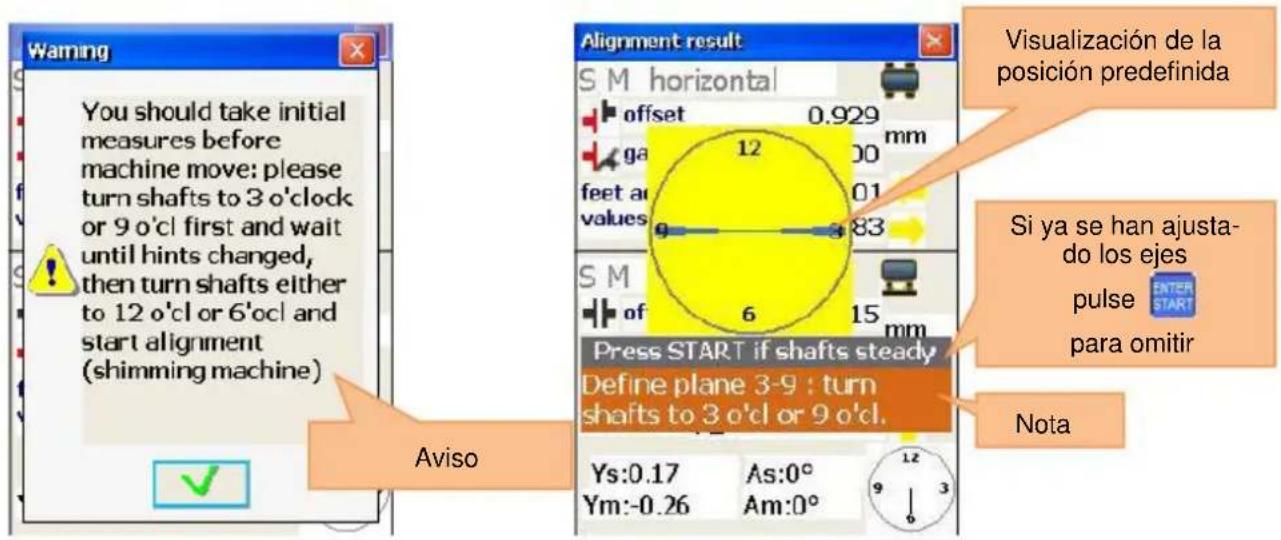

Continuar con el trabajo después de que la posición de los sensores se ha cambiado

Antes de continuar trabajando una vez la posición de los sensores se ha cambiado, es necesario llevar los sensores a dos posiciones predefinidas (3/9hy 6/12h). También aparece un mensaje en la pantalla que explica los procedimientos necesarios. No se olvide de la entrada manual del ángulo, si esta opción está activada. Si los sensores se colocaron en las posiciones predefinidas, tras un periodo de tiempo corto de 15 segundos, automáticamente se pasa al siguiente paso. Si los ejes ya están establecidos, el transitorio se puede omitir pulsando.

Después de que la primera etapa se haya completado (p.e.j, 3- / 9h), modifique la posición la nota (p.ej. 6- / 12h) para el segundo paso.

Una vez que el segundo paso se haya terminado, desaparecerá la nota y el dial amarillo y empezará la orientación live.

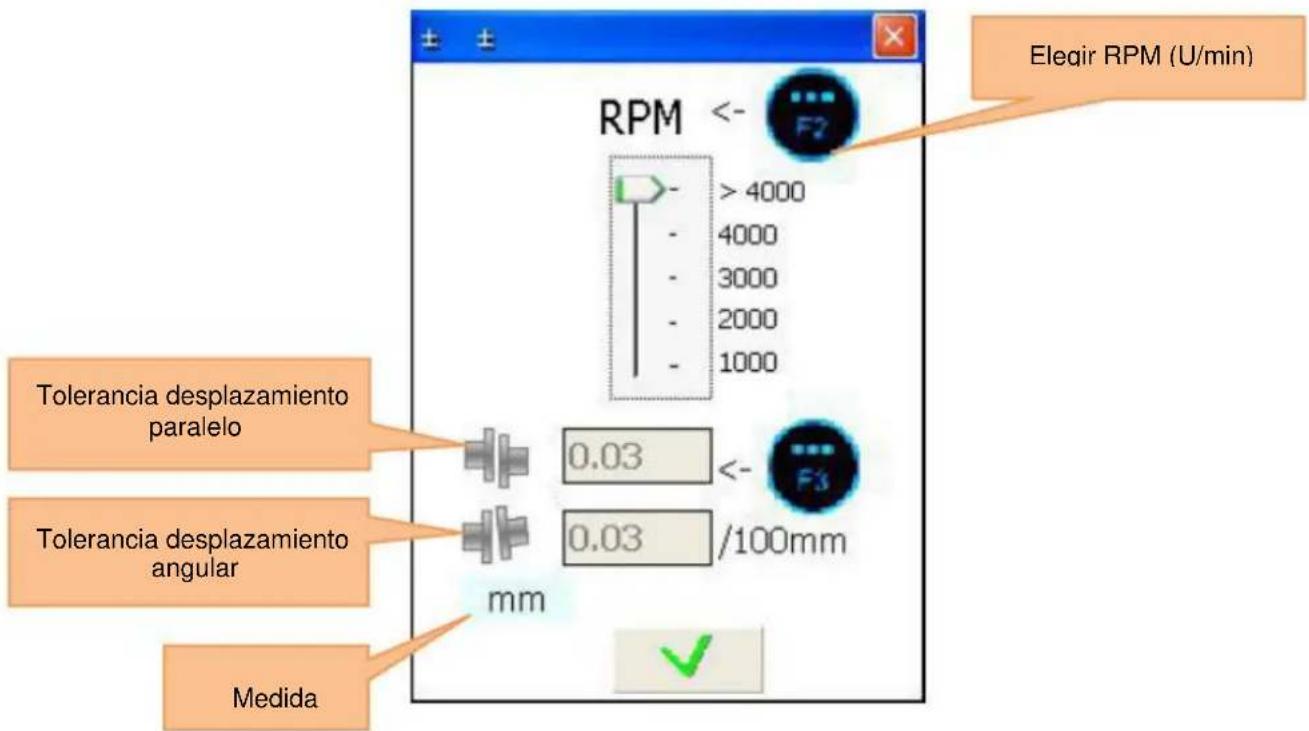

6.1.4.1. Entrada de tolerancias

Para registrar tolerancias, pulse 0 .DEL

Funciones en esta pantalla	Atajos de esta pantalla
- Selección de las tolerancias estándar de la industria en todo el rango de RPM- Entrada de tolerancia manual		Definir las tolerancias en la RPM (revoluciones por minuto)
		Entrada manual de tolerancias
		Si se activa la gama de revoluciones: aumentar rpm en un pasoSi se activa la entrada manual: Seleccione una entrada de desplazamiento paralelo
		Si se activa la gama de revoluciones: reducir las RPM a un pasoSi se activa la entrada del manual: seleccionar el ángulo de compensación de entrada
		Almacenar y salir

6.1.4.2. Entrada del crecimiento térmico

Para introducir el crecimiento térmico, pulse 5 JKL

Funciones de esta pantalla	Atajos de pantalla
Introducir expansión de desplazamiento horizontal paralelo	[DWW0]	Navegar hacia arriba a través de los campos
Introducir expansión de desplazamiento angular horizontal paralelo	[BH5K]	Navegar hacia abajo a través de los campos
Introducir expansión de desplazamiento vertical paralelo	[ZZY7]	Si el cursor está en el primer lugar en un campo de entrada, pulse el botón dos veces para introducir un signo negativo (-)
Introducir expansión de desplazamiento angular horizontal	[K4W0]	Almacenar y salir

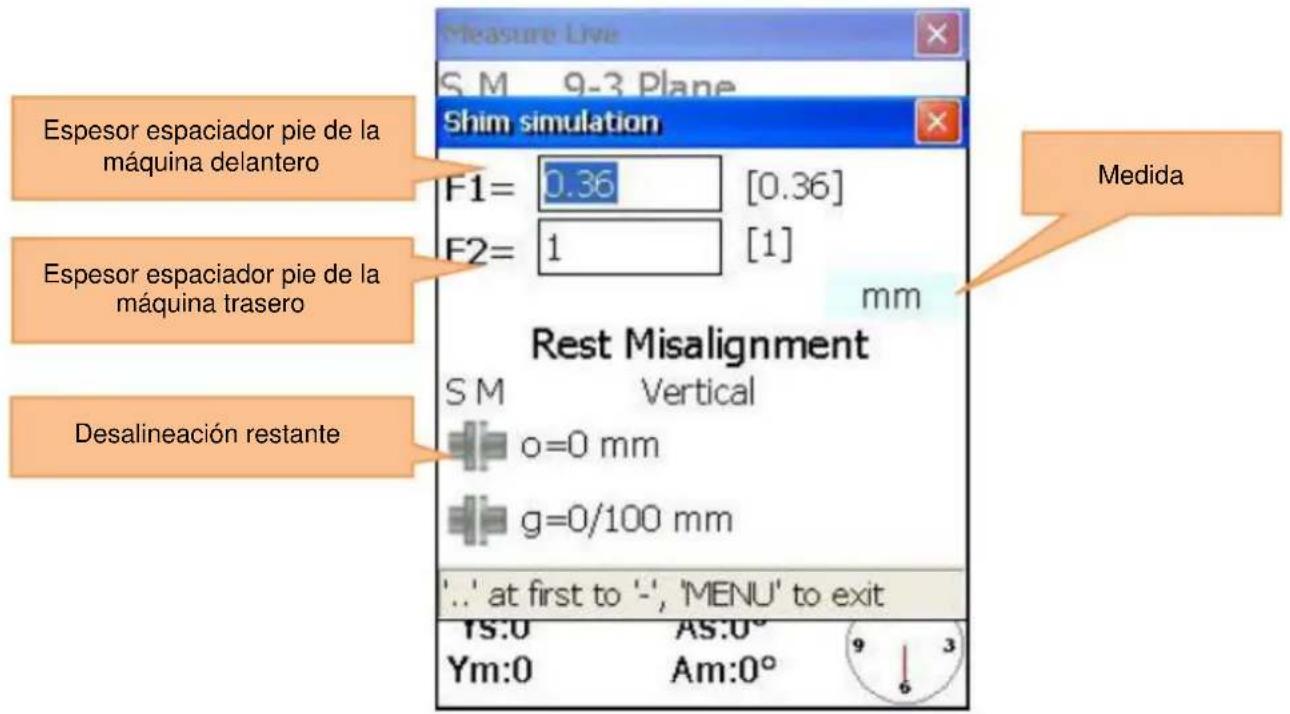

6.1.4.3. Entrada del crecimiento térmico

Para simular el espaciador, pulse 1. i

Funciones de esta pantalla	Atajos de esta pantalla
- Entrada del espesor del espaciador de los pies delanteros de la máquina- Entrada del espesor del espaciador de los pies traseros de la máquina- (F2)- Desalineación restante		Navegar los campos hacia arriba
		Navegar los campos hacia abajo
	[COAH]	Almacenar y salir

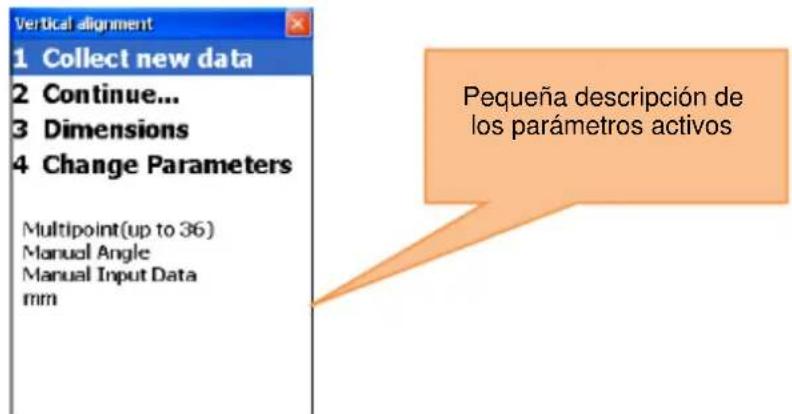

6.2. Alineación de la máquina vertical

Montar el sensor de medición, que está marcado con (S), en el eje de la máquina estacionaria y el sensor de medición, que está marcado con una (M), en el eje de la máquina móvil.

Nota: Marcar la posición de las 3, 6, 9 y 12h en la carcasa de la máquina.

Conectar el cable como se describe en el apartado 3.3 o configurar la interfaz Bluetooth (con adaptadores Bluetooth opcionales).

A tener en cuenta en esta pantalla	Atajos de esta pantalla
Compruebe el resultado después de la alineación al hacer otra medición		Calcular datos nuevos
Funciones de esta pantalla		Continuar el proceso de alineación
Identificar nuevos datos comenzar alineaciónContinuar alineaciónModificar parámetrosModificar dimensiones y distanciasConsiderar/modificar espaciador		Cambiar las dimensiones de la máquina y las distancias
		Modificar/introducir parámetros

6.2.1. Introducir dimensiones de la máquina

Para introducir dimensiones de la máquina, pulse 3 DEF

A tener en cuenta en esta pantalla	Atajos de esta pantalla
Para obtener resultados de medición correctos,se debe cumplir lo siguiente: S-C[STK7]Navegar los campos haciaarriba		Navegar los campos haciaarriba
Funciones en esta pantalla		Navegar los campos haciaabajo
- Sensor de distancia S – Introducir centro deacomplamiento		En "Bolt", ajustar elnúmero de tornillos
- Sensor de distancia S – Introducir sensor M		Almacenar y salir
- Sensor de distancia S – Borde de la máquina M (F1)

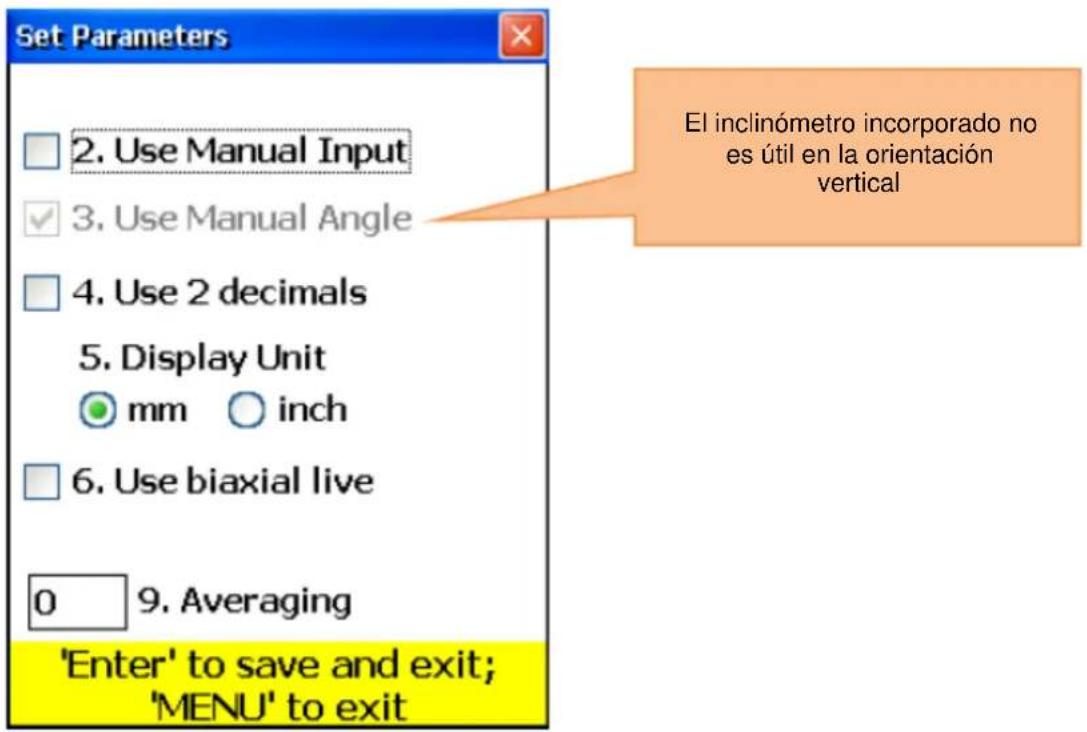

6.2.2. Modificar / Introducir parámetros

Para modificar o introducir parámetros, pulse 4 GHI

A tener en cuenta en esta pantalla	Atajos de esta pantalla
Utilice la función "biaxial live" sólo con las posiciones de eje estables, ya que se pueden producir incluso los más mínimos errores de rotación		Activar/desactivar introducción de datos manual
Funciones de esta pantalla		Utilizar 2 o 3 decimales
- Entrada o uso de los datos de sensor manual- Selección entre 2 o 3 decimales- Selección entre pulgadas y mm como medida- Orientación de las coordenadas X e Y simultáneamente o sólo las coordenadas Y (Estándar)		Selección entre pulgadas y mm como medida
		Activar/desactivar alineación „biaxial live“
		Almacenar y salir

6.2.3. Reunir datos

Para reunir datos, pulse 1. i

A tener en cuenta en esta pantalla	Atajos de la pantalla
Antes de iniciar un nuevo procedimiento de alineación, tendrán que introducirse las dimensiones y parámetrosNo cambie la posición de las unidades de medición mientras que el trabajo se interrumpeLos láseres se conmutan ahora	[0228]	Empezar desde el principio (eliminar todos los valores). Aparece la pantalla de confirmación
Funciones de esta pantalla		Introduzca los valores Ys cuando se habilite la entrada manual
Reunir valores de medición (hasta 36)	[0248]	Introduzca los valores Ym cuando se habilite la entrada manual
Seleccionar los modos de Auto sweep y manuales.		Introducir ángulo/inclinación
La introducción manual de los valores Ys y Ym (si está activado)		Si el cursor está en el primer lugar en un campo de entrada, pulse el botón dos veces para introducir un signo negativo (-)
Entrada manual de la inclinación		Selección de unidad de medida (mm o pulgadas)
Selección de la unidad de medida (mm/pulgadas)	[1227]	Ajustar desplazamiento paralelo (Offset)
Navegar a través de los datos recogidos		Guardar los datos recogidos en un fichero (véase el capítulo 9 "Tratar con los diálogos de archivo")
Reemplazar, introducir, eliminar valores de medición		Los datos de un archivo (véase el capítulo 9 "Tratar con los cuadros de diálogo de archivo")
Empezar desde el principio (eliminar todos los valores)
Ajustar desplazamiento paralelo (Offset)	[2HZK]	Eliminar valores de medición actuales
Guardar datos recogidosCargar datos recogidos		Introduzca el valor nuevo. Debe ir al último valor almacenado, por lo que esta opción está activada.
		Guardar los valores actuales o sustitución de los valores ya almacenados (Aparece una pantalla de confirmación de diálogo)
		Navegar por lo valores
		A la pantalla de resultados.Se deben reunir todas las condiciones necesarias.
		Abrir el menú popup
	[80Z4]	Activar/desactivar Auto-Sweep.Auto-Sweep sólo se puede activar al comienzo de la recogida de datos o después de un nuevo comienzo.La entrada manual de los valores y la inclinación deben desactivarse.
Símbolos y estado de esta pantalla
[C]	Una „C“ parpadeante en pantalla y en ámbar significa que no puede recibir los datos de los sensores.
[R]	Una “R” roja parpadeante en la pantalla significa que solamente se considera una medición ya memorizada. Este valor se puede suprimir o sustituir si es necesario. Si este símbolo no puede verse, esto significa que el valor actual no se ha guardado. Al pulsar se puede almacenar el valor.
	La ausencia del indicador de posición y un borde rojo parpadeante de la visualización de la posición significa que no se detecta ningún láser o no hay datos del sensor.
	Un dial amarillo significa que no hay un ángulo (o el promedio está todavía en curso) o que el ángulo de rotación (la posición adyacente) es demasiado pequeño (menos de 6°)
[22X]	Una pantalla de color rojo brillante significa que el ángulo de rotación de los ángulos de los puntos de medición individuales no cumple con los requisitos (mínimo 60 °).Una luz ámbar indica que el ángulo de rotación es de 60 °. Una luz verde indica que el ángulo de rotación está por encima del rango recomendado (aproximadamente 90 °) se encuentra.
	Este símbolo indica que se utiliza un rango de valor Y ampliado (Offset).
	Un símbolo tachado significa que el modo Auto sweep está deshabilitado. No se permite el barrido automático para máquinas verticales

Explicación de la esferaLos puntos de medición almacenados se caracterizan por zonas verdes junto a él en la esfera y bolas de colores. Los puntos de colores son redondos. Si un punto de color se vuelve cuadrado, esto significa que sólo se observan estos puntos de medición almacenados. El color de los puntos da información sobre la desviación estándar de la función de alineación actual.
●	Un punto azul significa que los datos todavía no están listos (menos de 3 puntos de medición guardados)
●	Un punto verde significa que los datos son buenos.
●	Un punto amarillo significa que los datos no son buenos, pero aceptables.
●	Un punto rojo significa que los datos son malos. Esta medición tiene que eliminarse o repetirse. Si está utilizando un pequeño número de puntos de medición, puede ser que otras métricas son malas y no esta. Utilice en este caso más puntos de medición para determinar qué el valor medido es malo.

Utilice los tornillos de ajuste de los sensores de medición para alinear los rayos láser sucesivamente hasta el centro de las tapas del detector (imagen-1a / b). Cuando los rayos láser se centran en dos receptores, abra las cubiertas. Ahora en la pantalla, se muestran las coordenadas X & Y y la posición de los dos receptores (S) y (M). Ahora gire el eje en la posición de medición 1 seleccionada. Pulse a continuación F5 para guardar el punto de medición actual. Guarde la mayor cantidad puntos de medida posible (al menos 3) y utilice el mayor ángulo de rotación total posible (al menos 60 °). Si usted ha recogido los datos necesarios, presione para iniciar la alineación.

6.2.3.1. Ajustar el desplazamiento en paralelo

Pulse para ajustar el desplazamiento paralelo

A tener en cuenta en esta pantalla	Atajos de pantalla
⚠ No gire los ejes, y especialmente no en el ajuste de los sensores⚠ No elimine el desplazamiento paralelo (offset) después de haber sido almacenado por adelantado! De lo contrario, tendrá que repetir toda la adquisición de datos.	1 Selección de la fase Setup
Funciones de esta pantalla	2 Selectión de la segunda fase setup
	0 Para eliminar el valor del primer desplazamiento y volver a la primera fase de la instalaciónNota: No llevar a cabo cuando los ajustes de compensación ya se han completado.
	Para guardar el valor de desplazamiento conjunto.

La configuración de desplazamiento es un proceso de 2 pasos. Empiece por la primera fase. Se aceptan al menos 3 dígitos.

Después pulse 2 para dirigirse a la segunda fase. Ajuste el rayo laser, hasta que se admita el valor 0 y espere durante 5 segundos. Pulse , para guardar el valor Offset. Después de salir del menú de desplazamiento, aparece , para mostrar el ajuste Offset.

6.2.4. Resultado

Para mostrar el resultado de la medición, pulse, si se encuentra en la pantalla de medición o 2 ABC, si se encuentra en el programa de "alineación vertical".

A tener en cuenta en esta pantalla		Atajos de pantalla
⚠️ No girar los ejes cuando se mueva la máquina⚠️ No cambiar la posición de las unidades de medición, si está activado el modo Live		0DEL	Introducción de las tolerancias de desplazamiento
Funciones en esta pantalla			Simulación espaciador
-	Observar el decalaje calculado		Para vista de corrección del perno de brida
-	Realizar una alineación Live		Selección de 2 o 3 decimales
-	Pausar/continuar alineación Live		La entrada manual de ángulos (si está activada). En este caso de que deba pausar el modo Live y luego entrar en los respectivos ángulos.
-	Entrada de ángulo manual (si está activado)		Si el cursor está en el primer lugar en un campo de entrada, pulse el botón dos veces para introducir un signo negativo (-)
-	Selección de 2 o 3 decimales		Introducción de dilatación térmica
-	Selección unidad de medida (mm/pulgadas)		Selección de unidades de medida (mm/mils)
-	Entrada de tolerancias		Pausar/ continuar la alineación Live
-	Ver valores de corrección con bridas (con Live-Update)		Guardar los resultados de la alineación en un archivo, consulte el Capítulo 9, "Manejo de los diálogos de archivo"
-	Guardar los resultados de la alineación		Cargar previamente los resultados guardados de alineación, véase el Capítulo 9"Tratar con los cuadros de diálogo de archivo"
-	Cargar los resultados de la alineación
Símbolos y estado de la pantalla
		Una esfera amarilla en la pantalla de alineación significa que el ángulo de los puntos de medición no se aceptadas o el promedio no se ha completado. El registro Live está deshabilitado en este caso.
		Una mitad de acoplamiento rojo significa que el desplazamiento actual supera los límites de tolerancia. Si el desplazamiento está dentro de las tolerancias, el icono es de color gris.
		Una casilla de verificación que destella en el encabezamiento de cada nivel significa que para este nivel se puede utilizar la alineación Live. De lo contrario, esto no es posible para el respectivo nivel.
		Este mensaje de error intermitente significa que la posición de los ejes se ha cambiado de forma inesperada. El registro directo se desactiva. Ahora pulse para pausar y pulse otra vez para continuar7PQRS.

Para eliminar el desplazamiento de fase, corrige el ángulo del eje de rotación de la máquina móvil a través del uso de espaciadores con los valores de la pantalla de valor de perno-corrección.

No modifique no la posición lateral de la máquina móvil en espaciadores de montaje!

9-3 Nivel de alineación live

Para iniciar la orientación Live del nivel 9-3, los sensores deben estar situados en la posición de las 9 ó 3h.

Si necesita hacer girar los ejes, pause la alineación live pulsando. 7 PQRS. Ahora gire los ejes en la posición deseada y establezca la alineación live al pulsar de nuevo. 7 PQRS. No se olvide de introducir manualmente el ángulo. Después un tiempo corro, el nivel deseado para la alineación line debe estar habilitada (se indica mediante el parpadeo de la casilla de verificación en las capas de partida). Afloje las patas de la máquina e inicie el ajuste basado en los valores de corrección calculados en el plano 9-3.

6-12 Nivel de alineación live

Para iniciar la orientación live del nivel 6-12, los sensores deben estar situados en la posición 6 o 12:00h. Si necesita hacer girar los ejes, hágalo como se describe en la "orientación en directo nivel 9-3". EL Nivel 6-12 ahora debe liberarse para la alineación live. Afloje las patas de la máquina y alinee la máquina móvil en el nivel 6-12.

Alineación Live biaxial (Y, X)

La orientación biaxial live funciona casi como el procedimiento en un solo plano, excepto que los sensores no necesitan llevarse a una posición predefinida. Sin embargo, se recomienda que los sensores aproximadamente tengan un ángulo de 45° (45°, 135°, 225°, 315°) para evitar errores de medición.

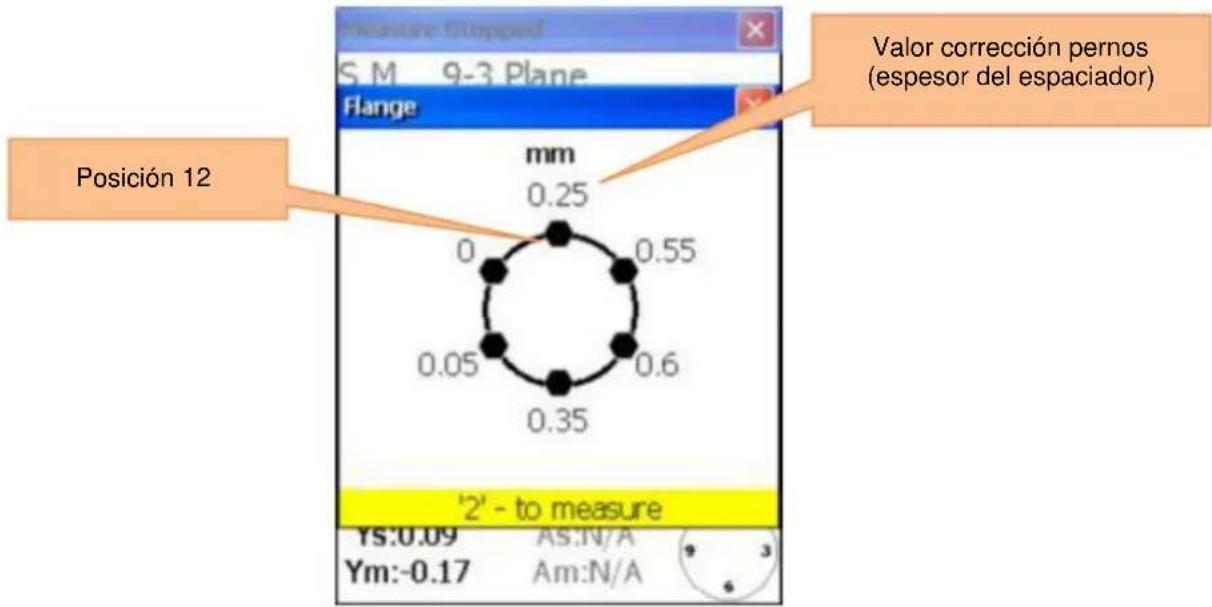

6.2.4.1. Ver valores de correción de pernos

Para ver los valores de corrección para cada tornillo, pulse y aparece la ventana determinada . Para cerrar la ventana de nuevo, pulse otra vez 2 ABC

Continuar con el trabajo después de que la posición de los sensores se haya cambiado

Antes de continuar trabajando una vez que la posición de los sensores se haya cambiado, se necesita conectar los sensores en dos posiciones predefinidas. Proceder de la siguiente manera como se indica en el punto "Continuar con el trabajo, después de que la posición de los sensores haya cambiado" en "Alineación horizontal" (5.4).

6.2.4.2. Entrada de tolerancias

Para introducir tolerancias, pulse 0 DEL

Funciones de esta pantalla	Atajos de esta pantalla
- Selección de tolerancias estándar de la industria en todo el rango de RPM- Entrada de tolerancia manual	F2	Definir las tolerancias en RPM (revoluciones por minuto)
	F3	Introducción manual de tolerancias
		Si se activa la gama de revoluciones: aumentar rpm en un pasoSi se activa la entrada manual: Seleccione una entrada de desplazamiento paralelo
		Si se activa la gama de revoluciones: reducir las RPM a un pasoSi se activa la entrada manual: seleccionar el ángulo de compensación de entrada
		Guardar y salir

6.3. Programa patas de inclinación

A tener en cuenta en esta pantalla	Atajos de esta pantalla
Las dimensiones de la máquina deben introducirse al principio (ir a los elementos del menú)		Iniciar la medición de patas de inclinación. Gire los sensores a la posición de las 12h y ajuste el láser hasta que llegue a las placas de puntería S y M
Funciones en esta pantalla	[077K]	Repetir la medición de inclinación de patas
Realizar mediciones de inclinación de patas en todas las patas de las máquinas	[07W4]	Guardar los resultados en un archivo, consulte el Capítulo 9 "Tratar con los cuadros de diálogo de archivo"

Introduzca primero las dimensiones de la máquina (al igual que en la orientación horizontal) o saltese este paso pulsando y diríjase a la pantalla del objetivo del sensor.

Cuando los rayos láser están alineados y sale de la pantalla del sensor-objetivo, diríjase a la pantalla de la medición de inclinación de las patas. Ahora haga lo siente en cada de la máquina: Afloje el montaje de la respectiva base de la máquina, que está marcado con el cuadrado rojo, espere 5 segundos y luego pulse para almacenar el valor de medición. Fije la pata de la máquina de nuevo y pulse para proceder con la siguiente pata de la máquina.

Si se completan todas las mediciones, aparece un símbolo parpadeante y puede almacenar con esta tecla los resultados de medición, véase capítulo 9 "Tratar con los cuadros de diálogo de archivo". Para repetir la medición de la inclinación de las patas, pulse DEL

6.4. Alineación eje de accionamiento

Este programa se utiliza para la alineación de máquinas que están conectadas a través de un eje de articulación o de cardán. Con el kit de montaje opcional para ejes de accionamiento, los sensores se pueden conectar.

La alineación del eje de accionamiento es en gran medida idéntica a la alineación de máquinas horizontales. Véase el capítulo 6.1 " alineación horizontal de la máquina" y sección 4.5 "alineación aproximada". Las diferencias entre estos capítulos se describen a continuación.

Menú principal del eje de accionamiento

A tener en cuenta en esta pantalla	Atajos de pantalla
Antes de la medición, se debe realizar una medición de la inclinación de la pata para evitar errores de medición inesperados.Compruebe el resultado después de la alineación al hacer otra medición		Calcular datos nuevos
Funciones en esta pantalla		Continuar el proceso de alineación
- Calcular datos nuevos e iniciar la alineación- Continuar la alineación- Cambiar las dimensiones y distancias- Modificar parámetros		Cambiar las dimensiones de la máquina y espacios libres
		Modificar parámetros

6.4.1. Ajustar dimensiones de la máquina y unidades

Para establecer las dimensiones de la máquina y las unidades, pulse 3 DEF

Funciones de esta pantalla	Atajo de pantalla
- Distancia de sensor S – Introducir Sensor M- Distancia del pie de la máquina delantero–Introducir pie trasero de la máquina		Desplazarse hacia arriba entre los campos de entrada
		Desplazarse hacia abajo entre los campos de entrada
	[SX24]	Cambio entre unidades (mm/mils)
		Almacenar y salir

6.4.2. Modificar parámetros

Pulse para modificar parámetros.

A tener en cuenta en esta pantalla	Atajos de esta pantalla
Utilice la opción "biaxial live" función sólo con las posiciones de eje estables, ya que se pueden producir incluso los más mínimos errores de rotaciones		Activar / desactivar la entrada manual de datos
Funciones en esta pantalla		Activar / desactivar la entrada de ángulo manual
- Entrada o uso manual de los datos de sensor- Ángulo de entrada de datos manual o desde un sensor de inclinación integrado- Selección entre 2 o 3 decimales- Elección entre pulgadas y milímetros como unidad- Activar / Desactivar la orientación biaxial Live		Utilizar 2 o 3 decimales
		Elija entre pulgadas y milímetros como unidad
		Activar / Desactivar la alineación biaxial Live
		Entrada para el cálculo de la media
		Guardar y salir

6.4.3. Recoger y alinear datos

Proceda como en la alineación horizontal máquina. Tenga en cuenta las siguientes diferencias:

• El ángulo mínimo de rotación de onda no puede ser menor de 75
• Los valores de corrección para el desplazamiento paralelo son irrelevantes para los ejes articulados y no se muestran.
• Las tolerancias estándar no son utilizables en la alineación del eje cardán. Por favor, ignore esto.
• Hay valores de corrección sólo para una base de la máquina debido a la falta de alineación paralela que no se corrige en ejes cardan.

6.5. Alineación de trenes de la máquina

Breve explicación

Un tren de máquina se compone de tres o más unidades con ejes giratorios a través de acoplamientos que están conectados el uno con el otro, por ejemplo, la Unidad de accionamiento - engranaje - unidad accionada.

Con un sistema de alineación convencional se debe realizar una medición de la alineación de la máquina para calcular, a continuación, qué debe ajustarse. El sistema de medición PCE-TU 3 realiza todos los cálculos necesarios automáticamente y proporciona la capacidad de determinar el estado de la máquina estacionaria o de referencia. Para utilizar esta función, debe estar familiarizado com proceso de alineación de máquinas horizontales (Sección 6.1).

Efecturar la alineación de un tren de máquina

Para iniciar el programa, seleccione "el tren de máquina" y pulse ENTER START Ahora, aparece la pantalla principal del programa.

6.5.1. Pantalla principal del programa (Ajustes y reunión de datos)

A tener en cuenta en esta pantalla	Atajos en esta pantalla
⚠ Al igual que con la alineación horizontal de la máquina, se realizan las mediciones de inclinación de las patas y se deben tomar las medidas correctivas en caso necesario; No se olvide introducir las dimensiones previamente en el menú de la alineación de máquinas horizontales.⚠ Todas las dimensiones requeridas deben introducirse correctamente.⚠ El sensor M siempre debe estar montado en la máquina a la derecha del acoplamiento, incluso si es realmente estacionaria.	[GKXX]	Crear nuevo tren (3 primeras unidades en el tren)
Funciones de esta pantalla		Introducir dimensiones de las máquinas y acoplamiento seleccionado
- Examinar/ modificar/ crear tren- Ajustar parámetros- Introducir dimensiones- Calcular desalineación		Reunir datos cf. Capítulo 6.1„Alineación de máquinas horizontalUtilice en la pantalla de medición, para terminar el proceso de recolección y volver al menú principal del programa.

- Ver datos de la medición- Guardar resultados- Cargar resultados guardados			Ver resultados de la alineación
			Añadir la máquina en el lado izquierdo del tren
			Añadir la máquina en el lado derecho del tren
			Ajustar parámetros
			Reservado (ninguna función)
			Guardar los resultados como un archivo; consulte el Capítulo 9
			"Tratar con archivos cuadro de diálogo"
			Cargar los resultados almacenados del archivo; consulte el Capítulo 9
		[83BX]	"Tratar con archivos cuadro de diálogo"
			Abrir menú Popup
			Desplazamiento a la izquierda
			Desplazamiento a la derecha
			Salir del programa
Símbolos y estado de esta pantalla
	Una casilla de verificación verde cerca del centro del acoplamiento actual significa que las dimensiones se han introducido y determinado correctamente.

Pulse y para desplazarse por todo el tren; pulse para introducir las dimensiones de la máquina del embrague actual. Pulse para modificar parámetro, cf. Capítulo 5.2.

Pulse para determinar los datos de desalineación del acoplamiento actual. Cada acoplamiento se midió como se describe en la sección 5.3.

El ángulo mínimo de rotación entre dos puntos de medición adyacentes es de 18° y el ángulo de rotación total mínimo es 75.

Pulse 3 para ver los resultados de mediciones.

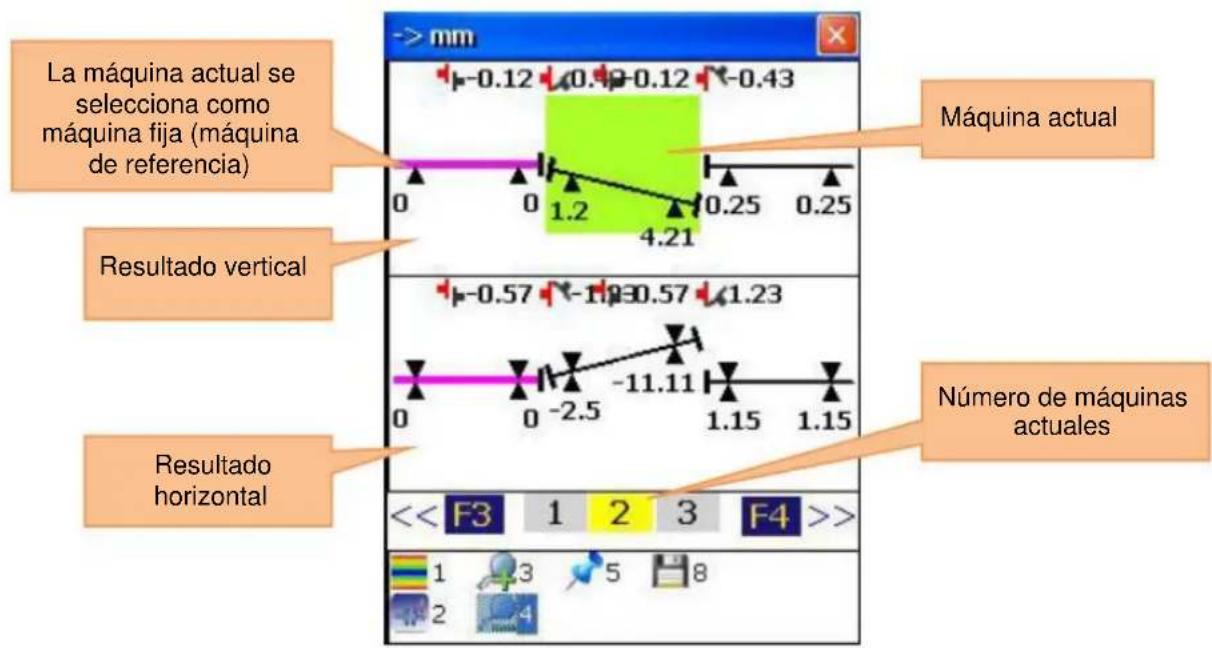

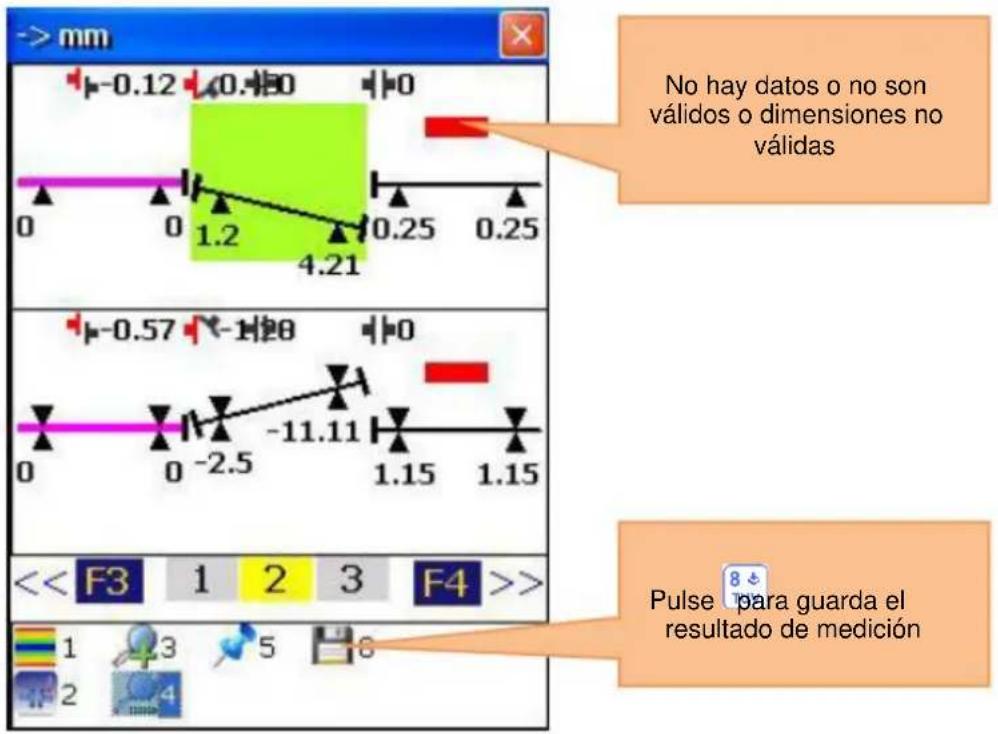

6.5.2. Considerar los resultados de medición

Para considerar los resultados de medición, pulse en el menú principal del programa.

Funciones de esta pantalla	Atajos de esta pantalla
- Descripción general de los resultados de medición y valores de corrección de inclinación- Entrada de tolerancias de ejes- Entrada de dilatación térmica- Guardar resultados	1 i	Establecer tolerancias para el acoplamiento actual Nota: Las tolerancias introducidas son siempre válidos para el eje izquierdo o la máquina
	2 ABC	Establecer crecimiento térmicoNota: Los valores de expansión térmica son siempre válidos para el eje izquierdo o la máquina
	3 DEF	Acercar
	4 GHI	Alejar
	5 JKL	Ajustar máquina actual como máquina de referencia
	8 TUV	Resultados en un archivo, ver el capítulo 9 "Manejo de archivos cuadro de diálogo"
	F2	Abrir menú Popup
	F3	Desplazamiento a la izquierda
	F4	Desplazamiento a la derecha
	MENU	Salir del programa
Símbolos y estado de esta pantalla
	Si aparece un rectángulo rojo en el espacio de máquinas, esto significa que sus dimensiones o los datos no son válidos (o no se han determinado).
	Una onda magenta caracteriza a la máquina fija (máquina de referencia).

6.6. Programa de husillo

Para alinear los husillos (p.ej. de tornos), monte el transmisor (sensor estándar S) en el mandril y el receptor (sensor M por defecto) en el soporte de la herramienta.

Para iniciar el programa de husillo, seleccione la opción "cabezal" en el menú principal y pulse. Aparece la pantalla principal del programa.

6.6.1. Pantalla principal del programa

A tener en cuenta en esta pantalla	Atajos de esta pantalla
Las dimensiones requeridas deben introducirse correctamente (pueden modificarse posteriormente si es necesario)		Nuevo inicio de la medición o medición repetida (se pierden todos los datos identificados)
Funciones de esta pantalla		Introducir número de puntos de medición (Posiciones)
- Introducir dimensiones- Iniciar medición- Considerar los resultados de medición de visión (disponible cuando todas las mediciones necesarias se han completado)- Guardar		Introducir la distancia entre los puntos de medición (cerca y lejos)
		Resultados en un archivo, ver el capítulo 9 "Manejo de archivos cuadro de diálogo"

Expiración

Marque dos posiciones en la bancada de la máquina (cerca y lejos), donde se encuentra el destinatario de la portaherramienta para la medición posterior.

Coloque los sensores en el husillo y el receptor en el portaherramientas. Si es necesario, dirigido por una alineación de láser áspera. Pulse para dirigirse a la pantalla de medición.

6.6.2. Efectuar mediciones

Pulse para efectuar una medición. Utilice Pulse para volver a la pantalla anterior.

y, para cambiar entre los puntos de medición.

6.6.3. Ver y guardar los resultados

Los resultados de desalineación del husillo están disponibles después de cada cuatro mediciones realizadas.

Para salir de la pantalla actual, pulse MENU. Para salir del programa de husillo, a continuación, pulse de nuevo la tecla MENU. Para guardar los resultados, pulse 8 TUV, véase capítulo 9 „ Tratar con los cuadros de diálogo de archivo".

6.7. Programa de plomada

Breve aclaración

El programa de plomada se utiliza para realizar mediciones de rectitud en las ondas y para medir su eje central con relación a la línea de plomada absoluta. Este programa tiene una función de auto-calibración del láser cuando se fija en la posición de 180 °. El transmisor de láser se coloca en los cuatro lados del eje en la posición de las 12 y 6h.

Para obtener resultados precisos, debe centrarse con mucho cuidado (con la ayuda de las libélulas).

Planee la medición colocando el transmisor en la primera posición (12:00), confirmar la posición introduciendo manualmente el ángulo (números sólo sin "°"). Marcar los puntos de medición en el eje. Guardar todas las lecturas de esta posiciones del transmisor. Mueva el transmisor al lado opuesto del eje (6:00) y gire con F3 hacia el lado opuesto. Confirmar la nueva posición al introducir manualmente el ángulo (una vez por lado) y guarde todos los valores medidos para la nueva posición del transmisor.

Realizar una medición de plomada

Para iniciar el programa, seleccione „Plomada“ en el menú principal del dispositivo y pulse. Se muestra la pantalla principal del programa.

6.7.1. Pantalla principal del programa

A tener en cuenta en esta pantalla	Atajos de esta pantalla
⚠ Todas las dimensiones requeridas deben introducirse correctamente (pueden modificarse posteriormente si es necesario)⚠ El ángulo de entrada manual debe utilizarse siempre para ejes verticales		Iniciar nueva medición
Funciones de esta pantalla		Introducir número de puntos de medición (Posiciones)
- Crear/modificar/ver puntos- Modificar parámetros- Introducir dimensiones- Iniciar medición- Ver resultados (disponibles si se han completado todas las mediciones requeridas)- Guardar- Cargar		Desactivar o ajustar todas las distancias por igual
		Introducir distancia actual
		Modificar parámetrosNota: El sensor de inclinación no puede utilizarse en las mediciones verticales
		Ver resultados (disponibles si se han completado todas las mediciones requeridas)
		Guardar resultados en un archivo, ver el capítulo 9 "Manejo de archivos cuadro de diálogo"
		Resultados almacenados de archivo, véase el capítulo 9, "Manejo de los diálogos de archivo"
	[WOTY]	Seleccionar punto de entrada de distancia

Secuencia de configuración

Introduzca el número de puntos de medición (posiciones) al pulsar 1 e introducir un valor (entre 2 y 300) en el campo de entrada. Si los puntos de medición están dispuestos a distancias iguales unos de otros, presione 2 ABC y asegúrese de que se ha marcado el campo “distancias iguales”. Pulse ahora * e introduzca la distancia. Si los puntos están colocados a diferentes distancias, utilice △ y ▼ para seleccionar el punto deseado y pulse - para introducir la distancia al siguiente punto. Repita este proceso hasta que se hayan introducido todas las distancias.

Para modificar parámetros, pulse Aparece la pantalla de parámetros. Para ocultar o introducción manualmente datos, pulse Para activar o desactivar la entrada manual del ángulo, pulse . Para cambiar entre las unidades, pulse Para utilizar el cálculo del promedio, pulse , introduzca el número de la muestra y confirme con : Para guardar y salir de la pantalla de parámetros, pulse .

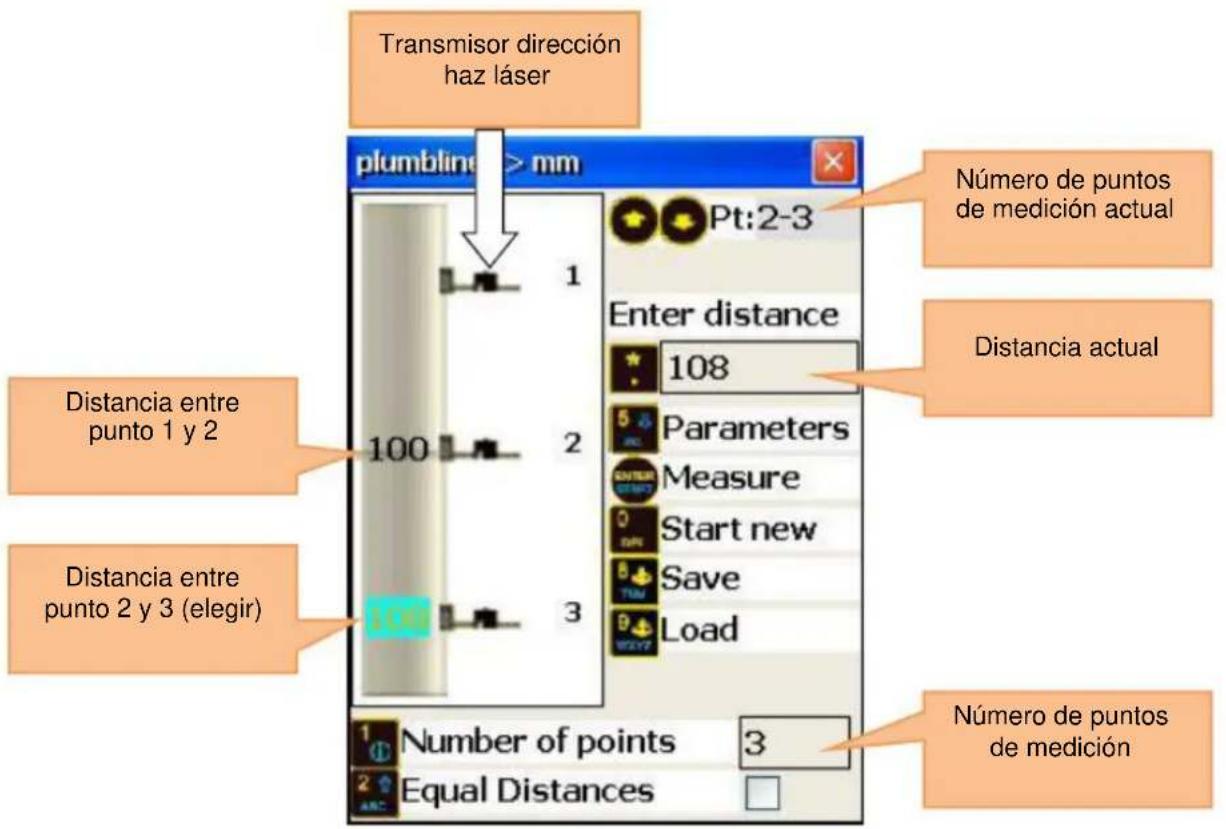

Vista de la pantalla

6.7.2. Realizar mediciones

Pulse en la pantalla principal del programa para que aparezca la pantalla de medición.

A tener en cuenta en esta pantalla	Atajos de esta pantalla
Alinee el transmisor cuidadosamente con ayuda de una libélula /nivel de burbuja para obtener un resultado más preciso		Cambiar hacia el lado opuesto (12h y 6h)
Funciones de esta pantalla		Introducción manual del valor del receptor (V)
- Efectuar una medición- Introducir datos manualmente (si está activo)		Introducción manual del valor del receptor (H)
	[DS86]	Introducción manual del ángulo (necesario para la confirmación de posición)
		Cambiar entre las unidades de medición
		Abrir menú de contexto
		Reemplazar o realizar medición
		Mover adelante / atrás los puntos de medición

Duración del establecimiento de conexión

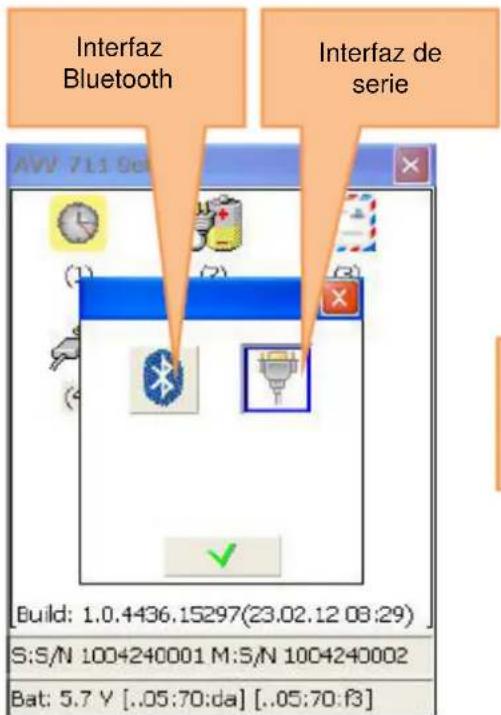

Dependiendo de la interfaz que se utilice para conectar los sensores (Bluetooth o serie), la conexión tarda entre 2 y 40 segundos. Se recomienda esperar unos 10 segundos para la conexión en cable y unos 10 segundos para la conexión inalámbrica. Si después de este período no se produce ninguna conexión, compruebe los sensores y la configuración del sistema del PCE-TU 3.

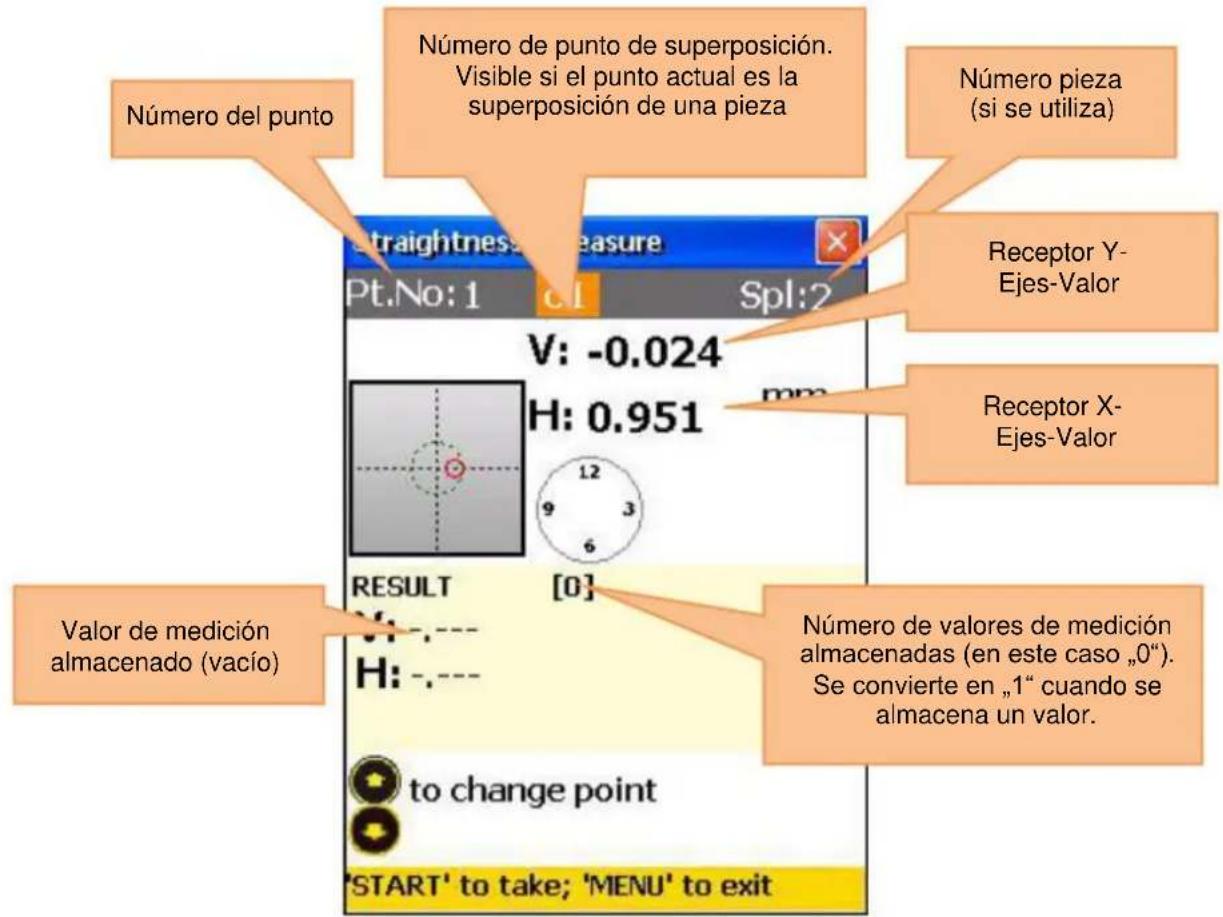

Vista de la pantalla

Para llevar a cabo una medición (y almacenarla) o reemplazarla, pulse

Utilice ▲ y ▼ para moverse entre los puntos de medición individuales (posiciones).

Tenga siempre en cuenta el lado del eje seleccionado actual y cámbielo si es necesario con F3

6.7.3. Ver y almacenar los resultados

Si las mediciones se completan para todos los puntos de medición, pulse para mostrar el resultado. Hay dos modelos de línea de referencia y con pueden cambiarse. Modo Ref.points: Si uno de los puntos de referencia no está definido, es el resultado del valor inalterado del receptor. Si se definen dos puntos de referencia, el resultado es la diferencia entre la línea de referencia calculada y el valor del receptor. Para definir los puntos de referencia, presione y luego introduzca un número de serie 1 y el número punto de referencia 2. Pulse ahora para confirmar. Para salir de un punto de referencia, introduzca como valor.

Modo Best fit: En este modo, el resultado es la diferencia entre la línea de referencia más adecuada calculada y el valor del receptor.

El resultado se puede visualizar como una tabla o como un gráfico. Con 2 ABC puede cambiar entre estas vistas.

Para almacenar un resultado, pulse 8 TUV, Ver capítulo 9 „Tratar con cuadro de diálogo de Archivo“.

Para volver al menú principal del programa, pulse MENU

Funciones de esta pantalla	Atajos de esta pantalla
- Realizar una medición- Entrada de datos manual (si está activado)		Alternar entre vista en tablas y gráficos
		Definir puntos de referencia (Utilice,para confirmar la entrada)
		Cambiar el modo de punto de referencia
		Almacenar
		Repetir medición (todos los datos actuales se perderán)
	[2KSX]	Volver a la pantalla de medición

Ref. Modo Puntos
Mejor modo de ajuste

7. Herramientas avanzadas de alineación

7.1. Programa de planitud

Breve aclaración

El programa de planitud se utiliza para medir la igualdad de los niveles en comparación con el haz laser de la superficie de referencia conformada. Los puntos de medición en el plano estar dispuestos en forma circular o rectangular con espaciamientos de red fija o variable. El nivel puede incluir también las salidas de corte. Se pueden utilizar hasta 1600 puntos de medición. Los valores de medición pueden tratarse como valores absolutos, se calculan a un plano Best fit o se pueden unir tres puntos entre sí para formar un plano de referencia.

Procedimiento: Preparar la medición y marcar los puntos en los que el receptor se va a colocar. Alinear el láser en dirección X e Y dentro de 0,5 mm e iniciar el programa de planitud. Utilice el sensor S o M como receptor.

El receptor debe colocarse con la etiqueta hacia arriba.

Para iniciar el programa de planitud, seleccione "planitud" en el punto "Geometría" en el menú principal y pulse ENTER START

Aparece la pantalla principal del programa.

7.1.1. Pantalla principal del programa

Funciones de esta pantalla	Atajos de esta pantalla
- Crear nueva cuadrícula (circular o rectangular)	1i	Continuar trabajo
	2▲ABC	Continuar medición
	3DEF	Abrir archivos
- Modificar parámetro	4◀GHI	Crear cuadrícula rectangular
	5▼JKL	Crear cuadrícula circular
- Continuar trabajo	6▶MNO	Modificar parámetros
- Cargar datos almacenados		Selección punto de menú

7.1.2. Modificar parámetros

Para modificar parámetros, pulse 6 o seleccione el elemento de menú correspondiente y pulse . Para establecer qué sensor se va a utilizar como un receptor, pulse 2 ABC Para modificar la unidad de medida, pulse 5 JKL Para ajustar un filtro, pulse 9 introduzca un valor para el promedio y confirme con . Para dirigirse a los ajustes de auto-router, pulse 0 DEL Pulse para almacenar y salir de esta pantalla.

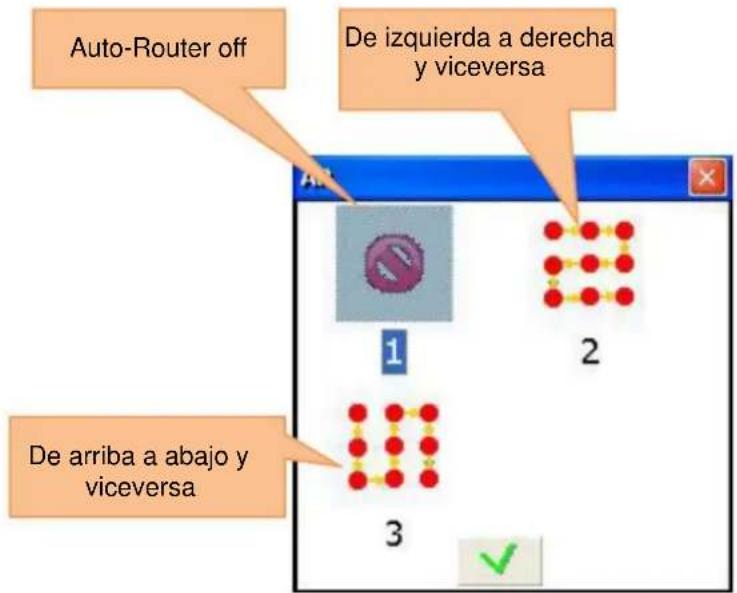

El Auto-Router puede desactivarse con los siguientes modos:

• De izquierda a derecha y vice versa
• De arriba a abajo y vice versa

Pulse para apagar.

Para seleccionar el modo „De izquierda a derecha“, pulse Para seleccionar el modo „De izquierda a derecha“, pulse.

Para seleccionar el modo „De arriba a abajo“ pulse 3 DEF

Pulse, para confirmar la selección y salir de la ventana.

7.1.3. Crear y trabajar una cuadrícula rectangular

Para crear una nueva cuadrícula rectangular, pulse 4 GHI o seleccione el punto de menú determinado y pulse ENTER START

Utilice △ y ▽ para moverse entre los campos de entrada.

Para definir la cuadrícula, se debe introducir el número de columnas e introducir el número de filas (de 2 a 40) y un valor para la anchura / longitud completa o separación de filas / columnas. Si cambia la longitud entera / anchura, los valores para el espaciado de línea / columna se vuelven a calcular (y viceversa). La cuadrícula se define con intervalos de fila y de columna uniformes. Las distancias individuales se pueden cambiar más tarde, pero de forma independiente. Pulse para guardar y dirigirse a la pantalla de trabajo de la cuadrícula.

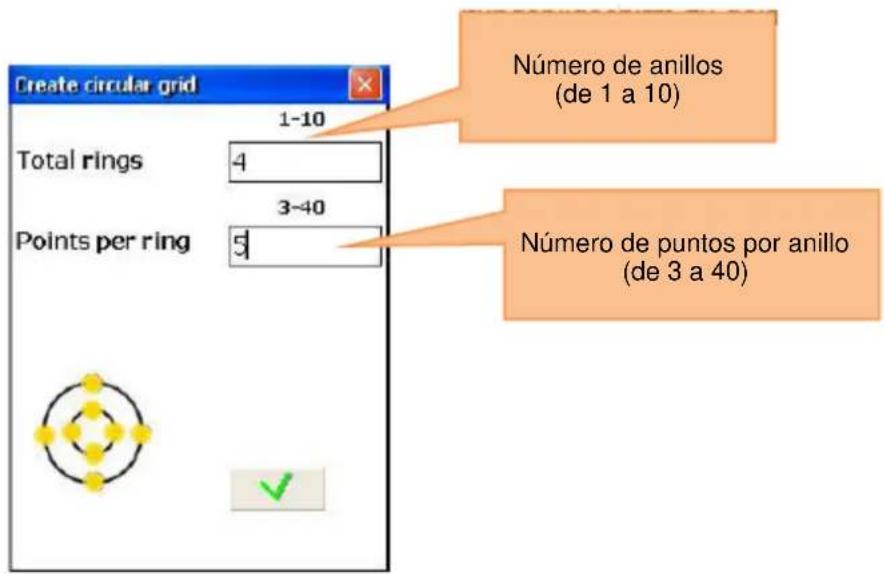

7.1.4. Crear una cuadrícula circular

Para crear una nueva cuadrícula circular, pulse 5 JKL o seleccione el punto de menú adecuado y pulse ENTER START. Utilice △ y ▼ para moverse entre los campos de entrada.

Introduzca el número de anillos (de 2 a 10) y el número de puntos por anillo (de 3 a 40). Pulse para guardar y dirigirse a la pantalla de trabajo de la cuadrícula.

Trabajar cuadrícula

Utilice las flechas para moverse por la cuadrícula.

A tener en cuenta en esta pantalla	Atajos de esta pantalla
⚠ Todas las dimensiones requeridas se deben introducir		Modificar la posición de línea/ radio del anillo de la línea al que pertenece el punto seleccionado
Funciones de esta pantalla		Modificar la posición de las columnas al punto seleccionado que pertenece
- Modificar posición fila/radio del anillo- Modificar posición de columnas- Insertar/ eliminar fila/anillo- Inserta/ eliminar columna/punto		Insertar línea/anillo. La fila se inserta en la parte inferior; el anillo como anillo exterior
		Eliminar línea/ punto al que pertenece el punto seleccionado
		Insertar columna/punto. La columna se inserta en el lado derecho; el punto en sentido a las agujas del reloj
		Eliminar punto seleccionado al que pertenece o punto.
		Guardar
		Dirigirse a la pantalla de medición

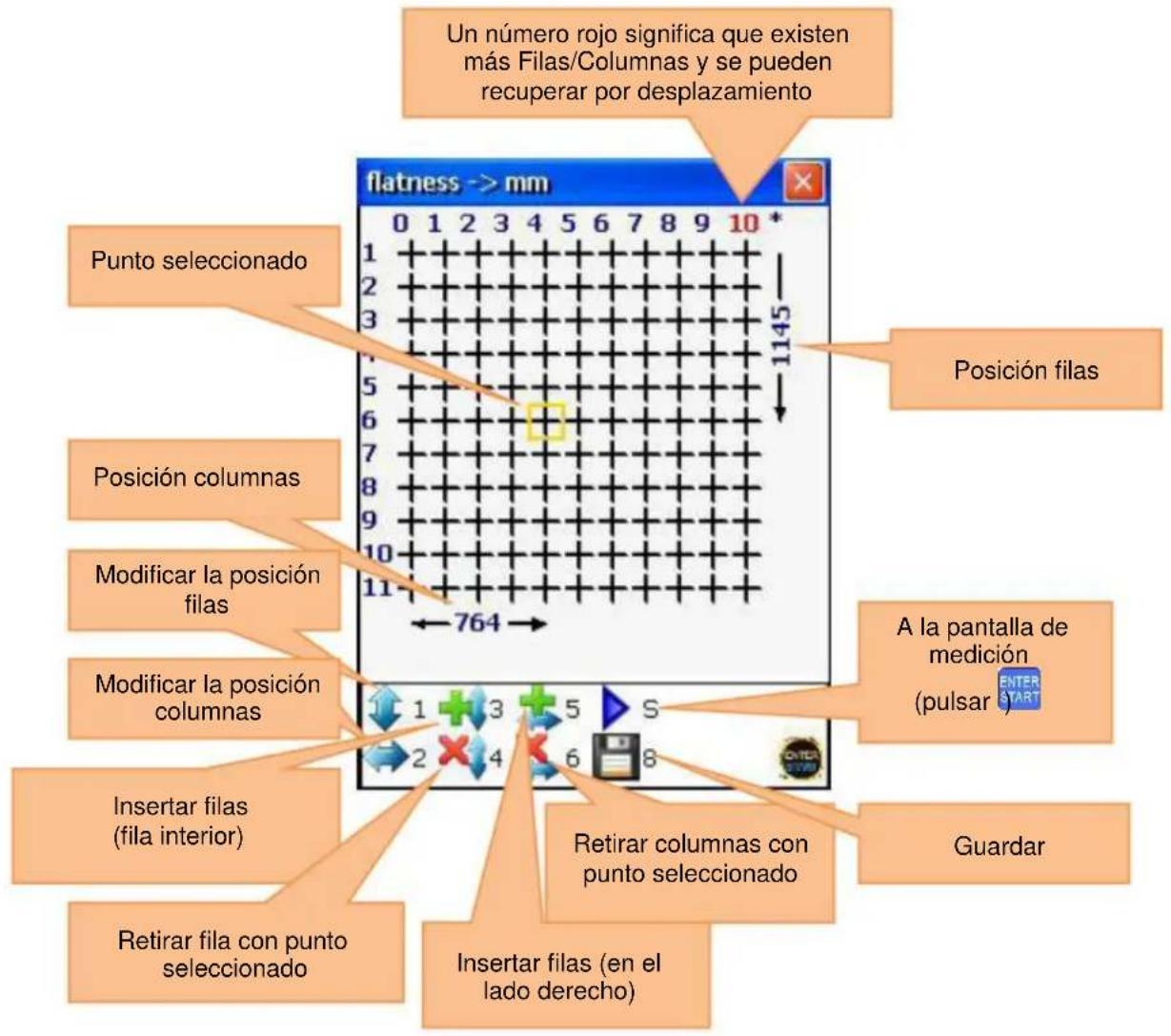

Pantalla de trabajo de la cuadrícula rectangular:

Pantalla de trabajo cuadrícula circular.

Utilice △ y ▽ para seleccionar los anillos y ▽ y ▶ para seleccionar la posición.

7.1.5. Efectuar mediciones

Pulse en la pantalla de cuadrícula para dirigirse a la pantalla de medición. Utilice las flechas para seleccionar puntos. Puede omitir puntos en los que no hay valores necesarios o no se pueden efectuar mediciones.

A tener en cuenta en esta pantalla	Atajos de esta pantalla
Espere a que los datos están listos antes de realizar la siguiente medición (símbolo de reloj de arena no debe parpadear)	[SOSX]	Eliminar punto seleccionado
Funciones de esta pantalla		Ver resultado
- Efectuar medición en el punto seleccionado	[SKZA]	Guardar
- Eliminar punto seleccionado	[SCOK]	Volver a la pantalla de cuadrícula
- Reemplazar datos de medición en el punto seleccionado		Efectuar medición

7.1.6. Ver y almacenar el resultado

Cada punto se muestra en un círculo o triángulo de color (Triángulo: punto de referencia) y se ve con un „+“ o un cero. Un „+“significa por encima y un „-”, por debajo del plano de referencia.

Para un mejor entendimiento, aparecen los resultados de la medición en una cuadrícula y la posición relativa de cada punto se muestra gráficamente en el plano de referencia.

El color azul significa „excelente“ (Tolerancia <25 %)

El color verde significa „bueno“ (Tolerancia <50 %)

El color amarillo significa „Atención“ (Tolerancia <100 %)

El color rojo significa „malo“ (Tolerancia ≥100 %)

El encabezado de la pantalla muestra las coordenadas y el valor medido del punto seleccionado. El valor depende del modo seleccionado.

Modos plano de referencia

Hay tres modos de planos de referencia, se puede cambiar entre ellos con.

Ningún plano de referencia („No reference plane“): El resultado es el valor receptor sin cambios; Plano de referencia del laser („Laser plane“): Si no se definen puntos de referencia, es el resultado del valor del receptor sin cambios; cuando se definen tres puntos de referencia, el resultado es la diferencia entre el plano de referencia de tres puntos calculados y el valor receptor. Best-fit-Ebene ("plano de mejor ajuste"): El resultado es la diferencia entre el mejor plano de ajuste calculado y el valor del receptor.

Definir puntos de referencia

Para definir o eliminar puntos de referencia, utilice las teclas de flecha para seleccionar la posición deseada y pulse. Puede definir/ eliminar puntos de referencia solo en el modo de plano de láser.

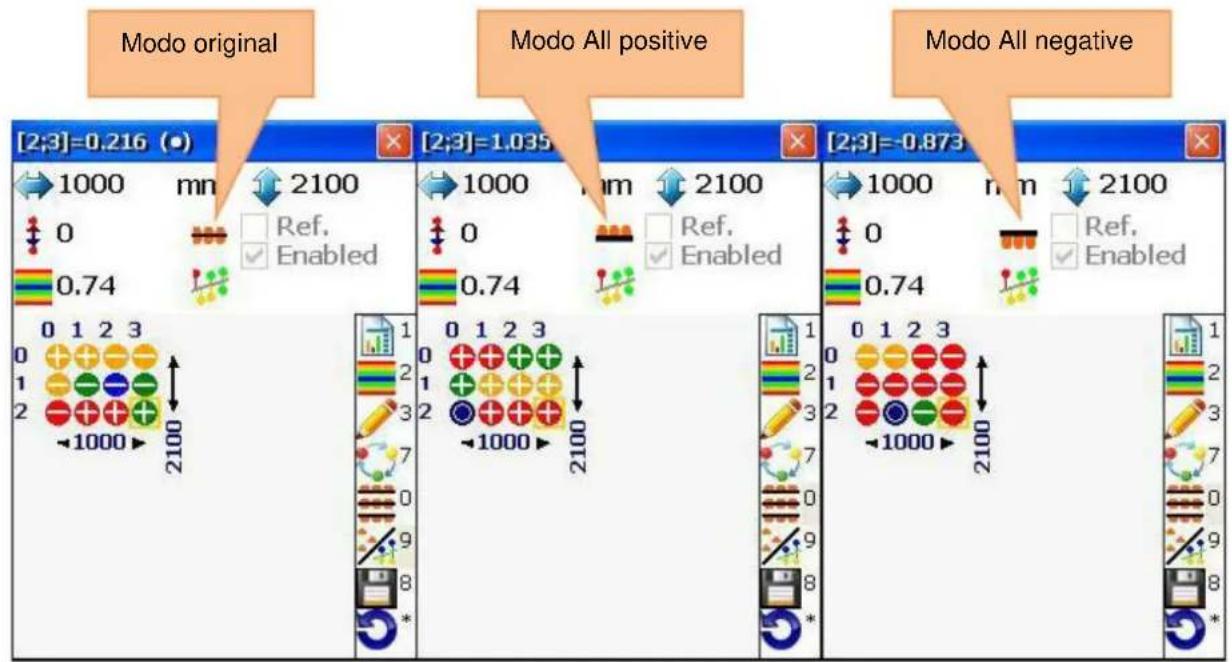

Modos de resultado

Hay tres modos de resultado que se pueden cambiar con 0 DEL

Original: Los valores se muestran como valores positivos y negativos.

All positive: Los valores se muestran en relación con el nivel más bajo, por lo que no pueden ser negativos.

Introducir tolerancias

Pulse, para introducir tolerancias.

Introduzca el valor deseado en el cuadro y confirme con o pulse para cambiar al modo auto. Si el modo auto está activado, las tolerancias se definen como un 35 % de un valor peak-peak.

Para ver estadísticas, pulse 1. i

Datos de la estadística:

Maximum: Muestra el valor máximo

Minimum: Muestra el valor mínimo

Peak-Peak: Muestra el valor pico a pico

Average: Muestra el valor promedio

Std.deviation: Muestra la desviación estándar del valor promedio.

Tolerance: Muestra la tolerancia actual

La barra de color en la parte inferior muestra los porcentajes de error y el número de puntos en estas áreas de error. La barra de color se define así:

Azul: Valor ≤10 % de la tolerancia

Azul claro: Valor entre 10 % y <20 % de la tolerancia

Verde: Valor entre 25 % y <0 % de la tolerancia

Amarillo: Valor entre 50 % y <100 % de la tolerancia

Rojo: Valor 100 % de la tolerancia y más

7.2. Programa de ejes centrales de la cavidad

Breve aclaración

Este programa se utiliza para medir la rectitud de cavidades o perforaciones.

Por ejemplo, se miden los anillos interiores de los rodamientos de bolas (con diámetros variables) o los estatores de las máquinas. Son posibles mediciones con la función multipunto de hasta 36 puntos en cada ángulo de cada orificio. El número de puntos y el ángulo pueden variar de un orificio a otro. Objetos verticales también pueden medirse (la entrada de ángulo se debe activar manualmente). A continuación se califican como niveles los objetos con las cavidades a medir.

Realizar alineación del orificio central

Para iniciar el programa, seleccione „eje central del orificio“ en el menú principal del punto “Geometría” y pulse ENTER ST. Aparece la pantalla principal del programa.

7.2.1. Pantalla principal del programa (Configurar niveles y modificar parámetros)

A tener en cuenta en esta pantalla		Atajos de esta pantalla
⚠ Todas las dimensiones requeridas deben introducirse correctamente (pueden editarse más tarde si es necesario, los datos de medición no se ve afectados)			Iniciar nueva medición
Funciones de esta pantalla			Introducir número de niveles (orificios)
- Crear/ modificar/ ver hileras de orificios- Ajustar parámetros- Introducir dimensiones			Establecer o borrar todas las distancias iguales
			Ajustar distancia actual
			Introducir diámetro del orificio (opcional). Si sólo se utilizan 3 puntos de medida, aumenta la entrada del diámetro del orificio, la exactitud del resultado de
- Iniciar medición- Ver resultados de desalineación (disponible si se han realizado todas las mediciones necesarias)- Almacenar- Cargar		medición
		Modificar parámetros (La entrada manual de datos o del sensor; ángulo de entrada manual o del inclinómetro; ajustes de filtro, ...)
		Ver resultados (disponible si se tomaron todas las medidas necesarias)
		Guardar los resultados en un archivo. Consultar el Capítulo 9, "Manejo de diálogo de archivo"
		Cargar los resultados almacenados del archivo, véase el capítulo 9 "Manejo de archivos cuadro de diálogo"
		Seleccione orificio para introducir la distancia (en el orificio siguiente) y el diámetro.

Secuencia de configuración

Introduzca el número de niveles (orificios) al pulsar ^1 e introduzca el valor en el cuadro (el valor debe estar entre 3 y 300).

Si los niveles a medir se posicionan a la misma distancia los unos de los otros, pulse. 2 ABC e introduzca un corchete en la casilla para marcar.

Ahora pulse e introduzca la distancia. Si las distancias entre los niveles no es igual, puede seleccionar con y los niveles iguales e introducir con las respectivas distancias.

Si desea utilizar sólo 3 puntos de medición para cada nivel (no recomendado), escriba el diámetro del orificio para cada nivel. Pulse e introduzca el valor apropiado para el nivel actual.

Si quiere modificar un parámetro, pulse 5 para dirigirse a la pantalla de parámetros. Aquí puede activar/desactivar la entrada de datos manual al pulsar 2 ABC o la entrada de ángulos manual al pulsar 3 DEF y con 5 puede cambiar entre las unidades de medida en mm y pulgadas. Pulse 6 MNO para utilizar el sensor S como objetivo y 7 si quiere utilizar un laser externo. Para el promedio pulse introduzca un número de muestra y confirme con Pulse 9 para guardar y salir del menú de parámetro.

7.2.2. Realizar mediciones

Pulse en la pantalla principal del programa y aparece una pantalla de medición.

A tener en cuenta en esta pantalla	Atajos de esta pantalla
⚠️ Efectúe una alineación aproximada del láser, si se inicia una nueva medición		Eliminar los puntos de medición del nivel actual (todos los valores almacenados se pierden)
Funciones de esta pantalla		Entrada manual del valor detector (V)
- Efectuar medición		Entrada de ángulo manual
		Cambiar las unidades de medida
		Abrir menú de contexto
- Introducir datos manualmente (si está activado)		Navegación hacia adelante / hacia atrás a través de los niveles
- Introducir ángulo manualmente (si está activado)		Navegar a través de los puntos de medición

Tiempo de configuración de conexión

Dependiendo de la interfaz que se utilice para conectar los sensores (Bluetooth o serie), la conexión se completa de 2 a 40 segundos. Se recomienda esperar unos 50 segundos para la conexión por cable y unos 10 segundos para una conexión inalámbrica. Si después de este período no se hace ninguna conexión, compruebe los sensores y la configuración del sistema del PCE-TU. 3

Principales orientaciones del haz de láser

Efectuar, ver y reemplazar mediciones

Para efectuar una medición, pulse ENTER STAR la medición guardada se visualiza en la pantalla del punto de medición.

Tenga en cuenta lo siguiente:

Si el indicador de inclinación es de color amarillo, significa que la inclinación actual no es aceptable (la rotación mínima de unos 10 ° puede sobrepasar). Si se habilita la entrada manual del ángulo, una indicación de inclinación amarilla significa que el ángulo no está actualmente disponible (pero en este caso, falta el puntero).

Deben hacerse por lo menos 3 mediciones para calcular el resultado. Almacene tantas mediciones como sea posible (hasta 36) para obtener el resultado más preciso.

El ángulo de rotación total mínimo (suma de las rotaciones individuales entre los puntos de medición individuales) no puede ser menor a 170°. Un cuadrado rojo encima de la indicación de los puntos de medición significa que el ángulo total es demasiado bajo.

Para ver los datos almacenados, utilice ◀ y ▶. Para reemplazar una medición, seleccione la medición determinada y pulse ENTER START. Aparece un cuadro de confirmación – seleccione ahora “Sí”.

7.2.3. Ver y almacenar los resultados

Cuando las mediciones se llevan a cabo en todos los niveles, pulse para el resultado.

Hay dos modelos de la línea de referencia y se pueden cambiar con 5. Modo ref.points: Si uno de los puntos de referencia no está definido, el resultado es el valor de detector sin cambios. Si se definen dos puntos de referencia, el resultado es la diferencia entre la línea de referencia calculada y el valor del detector; Para definir el punto de referencia, pulse e introduzca e número de punto de referencia 1 y número de punto de referencia 2. Pulse para almacenar. Para eliminar el punto de referencia, introduzca como valor.

Modo Best fit: En este modo, el resultado es la diferencia de la línea de referencia Best fit y el valor del detector.

El resultado se puede visualizar como una tabla o como un gráfico. Con 2 ABC se puede cambiar entre estas vistas.

Para guardar los resultados, pulse 8 & TUV. Véase capítulo 9 „Trata con cuadros de diálogo de archivo”.

Pulse, para volver a la pantalla principal del programa o pulse para iniciar el modo Live.

7.2.4. Modo Live

Para llevar a cabo una alineación Live de la línea seleccionada, coloque el detector en el centro del orificio. El apretador debe fijarse a la parte inferior del orificio (180°).

Conecte la pantalla de resultados en el modo de líneas de referencia y en la vista de la tabla. Seleccione con ▲ y ▼ el nivel deseado y pulse, para dirigirse a la pantalla de medición donde se puede activar el modo Live.

En caso de que se active la entrada de ángulo manual, introduzca primero el valor determinado.

Pulse de nuevo para iniciar el modo Live.

¡No mueva ninguna pieza hasta que „LIVE MODE“ se ponga a parpadear!

Mueva el objeto a la dirección de cero, utilizando los valores de medición en la pantalla. Para detener el modo Live y obtener el resultado después de mover, pulse 7 PQRS

No detenga el modo Live si los datos de medición no están listos (Laser fuera del objetivo, icono de reloj de arena o problemas de conexión).

Después de que el modo en directo se detenga, otro nivel puede seleccionarse. Seleccione un nuevo nivel, coloque el detector en el centro del orificio y pulse y a continuación para iniciar el modo Live del nuevo nivel seleccionado.

La alineación de un nivel puede afectar a otros niveles. Repita la medición tras utilizar el modo Live (diríjase a la pantalla de resultado y pulse para repetir la medición).

7.3. Programa de rectitud

Breve aclaración

El programa de rectitud se utiliza para determinar la rectitud de objetos. Los objetos muy largos se pueden medir en piezas. También se pueden medir objetos verticales.

Efectuar una medición de rectitud

Para iniciar el programa, seleccione „Rectitud“ en el menú principal del punto „Geometría“ y pulse Aparece la pantalla principal del programa.

7.3.1. Pantalla principal del programa (Configurar posiciones y modificar parámetros)

A tener en cuenta en esta pantalla	Atajos de esta pantalla
Todas las dimensiones requeridas deben introducirse correctamente (pueden editarse más tarde si es necesario, los datos de medición no se ven afectados)		Iniciar nueva medición
Funciones de esta pantalla		Introducir número de puntos de medición (Posiciones)
- Crear/ modificar/ examinar punto- Crear/ modificar/ examinar pieza (Splice)- Modificar parámetros- Introducir dimensiones- Iniciar medición- Examinar resultados de desalineación (disponible después de haber realizado todas las mediciones)- Almacenar- Cargar		Eliminar o ajustar todas las distancias iguales
		Introducir distancia actual
		Introducir número de piezas (Splices) (opcional). Para el uso de piezas, se añade una nueva pieza con esta tecla.
		Modificar parámetros (introducción de datos manual o del sensor; introducción manual de ángulo o clinómetro; Ajustes de filtro,...)
		Ver resultados (disponible si se han realizado todas las mediciones necesarias)
		Almacenar resultados en el archivo, véase capítulo 9 „ Tratar con cuadro de diálogo Archivo “
		Cargar resultados almacenados del archivo, véase capítulo 9 “Tratar con cuadro de diálogo Archivo “
		Seleccionar punto para introducir distancia

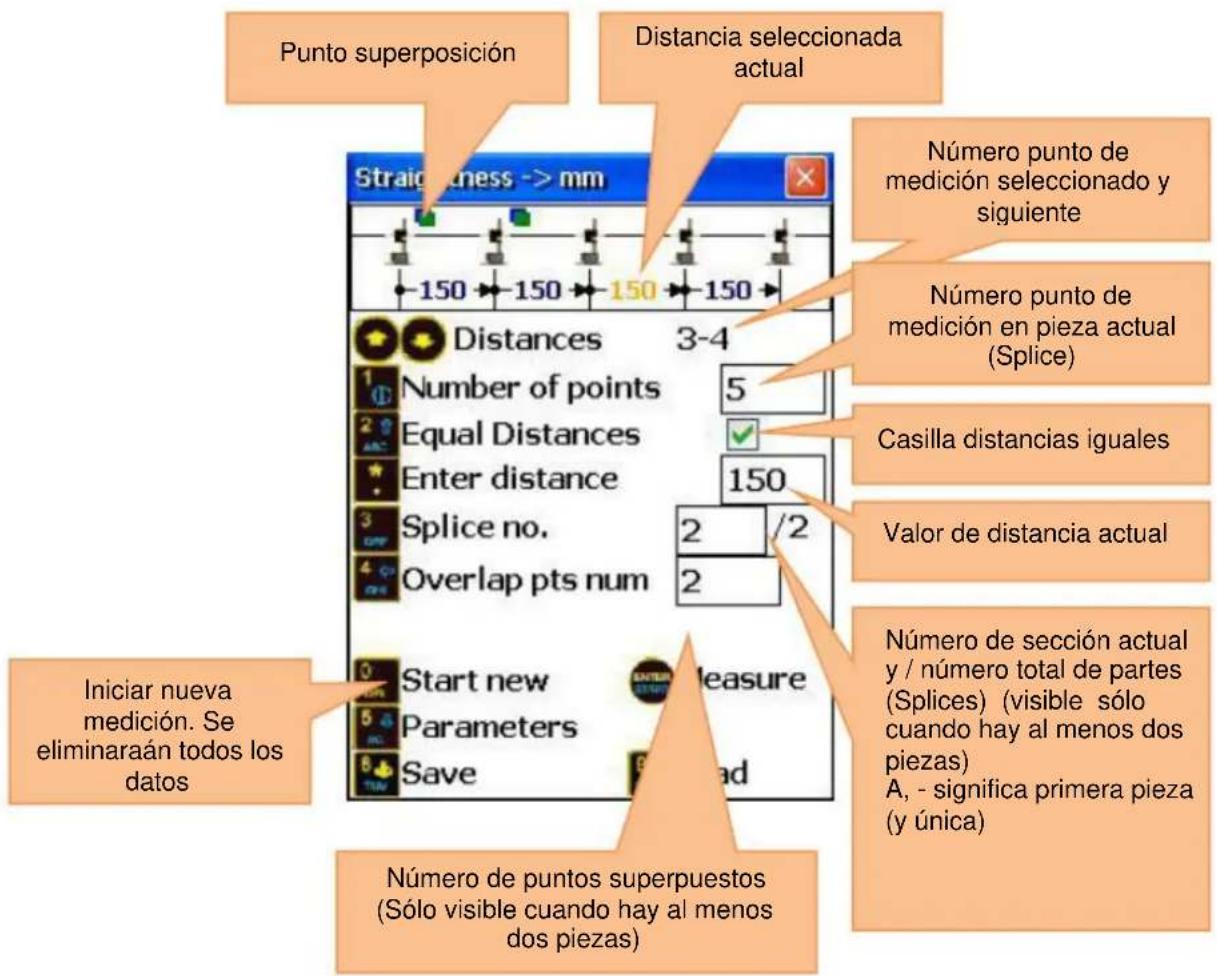

Vista de la pantalla

Aclaración de Splice (pieza)

Cuando un objeto que se va a medir es más largo que la longitud de trabajo efectiva del sistema de láser (10 m entre los sensores), puede dividirse en piezas individuales (Splices) y medirse. Una pieza puede estar formada de 3 a 300 puntos de medición individuales y las secciones adyacentes se superponen de 2 a 8 puntos (el final de la pieza anterior con el inicio de la pieza actual). Este solapamiento es necesario con el fin de llevar a cabo correctamente la medición de rectitud de todo el objeto.

Cuando la longitud efectiva del láser es más larga que el objeto a medir, se puede prescindir de la utilización de piezas (Splices).

Proceso de configuración

Para introducir el número de puntos, pulse 1 e introduzca el valor deseado (3 hasta 300 puntos son posibles). Confirme ahora con EXamine que todos los puntos se encuentran en la pieza actual(Splice) Si en la casilla, Splice no. “ aparece un „-”, significa que es la única pieza.

Si la distancia entre los puntos son iguales (en todas las piezas), pulse 2 ABC y marque „Equal Distances“. Ahora pulse * para dirigirse al campo de entrada de distancia, introduzca un valor y confirme. El valor introducido se utiliza para todas las distancias en las que se ha marcado „Equal Distances“.

Si las distancias entre los puntos no es igual, utilice y para seleccionar un punto y pulse, para introducir la distancia del siguiente punto. Repita este proceso para todos los puntos (excepto para el último).

Nota: Si se utilizan más piezas (Splices), tenga en cuenta „Splice no.“ para ver en que pieza se encuentra. La distancia entre los dos puntos superpuestos no puede editarse.

Para introducir una nueva pieza (Splice), pulse 3 DEF y añada „1“ para el actual „Splice no.“ (si el valor actual es „-”, introduzca „2“). Configure a continuación la nueva pieza.

Si quiere modificar el parámetro, pulse para dirigirse a la pantalla de parámetro. Aquí puede introduce los datos manualmente al pulsar 2 ABC o introducir el ángulo manualmente pulsando 3 DEF para activar o desactivar. Al pulsar puede cambiar entre las unidades de medida mm y pulgadas. Pulse , para utilizar el sensor S como objetivo y , si quiere utilizar un láser externo. Para calcular el promedio pulse 9 WXYZ, introduzca el número de mediciones que realizara y confirmelo con ENTER

Pulse para guardar y salir del menú de parámetros.

7.3.2. Como realizar una medición

Pulse en la pantalla principal del programa para dirigirse a la pantalla de medición.

A tener en cuenta en esta pantalla	Atajos de esta pantalla
⚠️ Efectúe una alineación general del láser, si inicia un nueva medición	0DEL	Eliminar medición del punto actual
Funciones de esta pantalla	1i	Entrada manual del valor del detector (V)
- Efectuar medición- Introducción manual de datos (si está activada)	2ABC	Entrada manual del valor del detector (H)
	6MNO	Cambiar unidades de medición
	F2	Abrir menú de contexto
		Navegar adelante o atrás a través de los puntos

Duración de establecimiento de conexión

Dependiendo de la interfaz que se utilice para conectar los sensores (Bluetooth o serie), la conexión se completa en 2 y 40 segundos. Se recomienda esperar unos 50 segundos para la conexión por cable y unos 10 segundos para la conexión inalámbrica. Si después de este período no se hace ninguna conexión, compruebe los sensores y la configuración del sistema del PCE-TU 3.

Alineación aproximada del haz del láser

Coloque el transmisor láser (sensor estándar S) tan cerca como sea posible del comienzo del objeto (o el primer punto de solapamiento de la pieza de medida, si se usa una pluralidad de piezas). Coloque el receptor (sensor predeterminado M) lo más cerca posible del transmisor. Ahora ajuste la posición del transmisor de manera que el haz de láser esté tan en el centro como sea posible del objetivo del receptor. El indicador de posición de láser en la pantalla muestra la posición exacta. Ahora mueva el receptor lo más lejos del transmisor como sea posible, pero de modo que se encuentre todavía en el objeto que se desea medir (o en la pieza actual).

Después ajuste de nuevo la posición del haz de láser en el receptor utilizando los tornillos de ajuste en el transmisor. El rayo láser se debe centrar en el blanco del receptor de nuevo. Ahora mueva el receptor para el primer punto de medición. Asegúrese de que se selecciona el punto de medición correcto y la pieza correcta (si se utiliza).

Cuando el rayo láser está fuera del objetivo en el receptor, repita el ajuste. La alineación general del haz de láser debe realizarse para cada objeto de medición o para cada pieza (si se utiliza).

¡No toque el transmisor o ajuste el receptor durante las mediciones!

Efectuar, ver y reemplazar mediciones

Para llevar a cabo una medición, pulse ENTER STARLOS valores almacenados se muestran como resultado.

Para navegar a través de los valores de medición almacenados, utilice △ y ▽. Para reemplazar el valor de medición seleccionado, pulse ENTER START y confirme en el siguiente cuadro de diálogo con „Yes“.

7.3.3. Examinar y almacenar resultados

Si se llevan a cabo mediciones para todos los niveles, pulse para ver el resultado. Hay dos modelos de línea de referencia entre los cuales se pueden cambiar con 5 JKL

Modo Ref.points: Si un punto de referencia es indefinido, es el resultado de valor receptor sin cambios. Si se definen dos puntos de referencia, el resultado es la diferencia entre la línea de referencia calculada y el valor del receptor.

Para definir puntos de referencia, pulse e introduzca el punto de referencia 1 y el punto de referencia 2. Ahora pulse ← para confirmar. Para eliminar un punto de referencia, introduzca - como valor.

Modo Best fit: En este modo, el resultado es la diferencia entre la mejor línea de referencia Best fit calculada y el valor receptor.

El resultado se puede mostrar como una tabla o un gráfico. Con 2 ABC puede cambiar entre las vistas. Para almacenar el resultado, pulse 8 TUV, véase capítulo 9 „Trato con cuadro de diálogo de archivo“.

Vista gráfico

(Tenga en cuenta que el punto de solapamiento no se muestra en gráfico. Por lo tanto, solo se muestra como número de punto de medición 4 y no 6)

Pulse para volver a la pantalla principal.

7.3.4. Tutorial de uso de las piezas

Si se desea medir un objeto que es más largo que la longitud eficaz del sistema de medición láser, necesita dividirlo inicialmente en piezas individuales (sólo en el papel) que no superen la longitud útil (ver figura 14.4.1). Tenga en cuenta que el número mínimo de puntos de medición no debe ser inferior a 3 y al menos uno más que el número de puntos de solapamiento (número mínimo de puntos de solapamiento es 2). En primer lugar, realice una alineación láser general de la primera pieza. Si las mediciones se completan para la pieza actual, mueva el transmisor lo más cerca posible del primer punto de superposición. Ahora realice una alineación láser general para la siguiente piza e inicie la medición. Coloque el receptor en el primer punto de superposición. Compruebe siempre en la pantalla del PCE-TU 3 que el número de punto actual y el número de la pieza son correctos. Se muestra en la imagen 14.4.1 los números de punto, piezas y puntos superpuestos relacionados.

En este ejemplo, se divide el objeto en dos piezas. La primera pieza tiene 5 puntos de medición (posiciones) y la segunda 6 puntos de medición, incluidos los puntos que se solapan. Recoja en primer lugar los valores del receptor de la primera pieza del punto 1 al 5. Mueva el transmisor entonces a su siguiente posición (rectángulo amarillo). Ahora realice una alineación general para la segunda pieza. Tenga en cuenta lo siguiente:

Punto 1 en la segunda pieza tiene la misma posición física en el objeto como el punto 4 en la primera pieza.

Punto 2 en la segunda pieza tiene la misma posición física en el objeto como el punto 5 en la primera pieza.

La distancia entre los puntos 2 y 3 en la segunda parte corresponde a la distancia entre un punto 5 en la primera pieza y el punto 3 en la segunda pieza, de manera que esta distancia después de la primera pieza contribuye a la longitud total del objeto.

7.3.5. Modo Live

Para ejecutar una medición Live en una posición seleccionada, coloque el receptor en esta posición. Inicie ahora en la pantalla de resultados en el modo de línea de referencia y en la vista de tabla.

Seleccione con ▲ y ▼ el nivel deseado y pulse para dirigirse a la pantalla de medición donde puede activarse en el modo live.

Pulse de nuevo para iniciar el modo Live.

No mueva ninguna pieza hasta que aparezca parpadeando „LIVE MODE“!

Mueva el objeto a la posición cero usando los valores medidos en la pantalla. Para detener el modo Live y obtener el resultado, pulse 7 PQRS

No detenga el modo Live si no están los datos de medición listos (haz de láser fuera del objetivo, el símbolo del reloj de arena o problemas de conexión).

Una vez se interrumpa el modo Live, se puede seleccionar otro punto. Seleccione un nuevo punto, coloque el receptor en la posición deseada y pulse y a continuación para iniciar el modo Live del nuevo nivel deseado.

La alineación de un punto puede resultar en otro punto. Repita las mediciones tras usar el modo Live (diríjase a la pantalla de resultado y pulse para repetir la medición).

7.4. Programa de perpendicularidad („Squareness programm“)

El transmisor de laser giratorio RL-20 puede emitir rayos laser mediante un pentaprisma integrado exacto en un ángulo de 90°. Los dos rayos laser rectangulares se utilizan como referencia. Se deben llevar a cabo cuatro mediciones- dos mediciones en otra superficie y después se cambia la dirección del haz de laser-dos mediciones en otra superficie. Coloque ahora el transmisor de laser giratorio en la esquina entre ambas superficies. Coloque el transmisor (sensor predeterminado M) en la primera posición. Efectúe si es necesario una alineación general del láser.

7.4.1. Pantalla principal del programa

A tener en cuenta en esta pantalla	Atajos de esta pantalla
⚠ Las dimensiones requeridas deben introducirse correctamente (se pueden modificar más tarde si es necesario)	[D04H]	Iniciar nueva medición o repita la medición (todos los datos identificados se pierden)
Funciones de esta pantalla	[S77W]	Introducir dimensiones
- Introducir dimensiones- Iniciar medición- Examinar resultados (disponible si se han completado todas las mediciones necesarias)- Guardar	[A07H]	Almacenar resultados en el archivo, véase capítulo 9 „Trato con cuadro de diálogo archivo“

Transcurso

Marque dos puntos (cerca y lejos) en la primera superficie y repita esto para las dos superficies. Pulse e introduzca la distancia entre el punto 1 y 2. Confirme con e introduzca la distancia entre los puntos 3 y 4 y confirme de nuevo con Coloque ahora el transmisor de laser giratorio en la esquina entre ambas superficies y coloque el receptor en el primer punto de medición (lejos). Pulse para dirigirse a la pantalla de medición.

7.4.2. Realizar una medición

Pulse para efectuar una medición.

Utilice y para seleccionar el punto de medición.

Pulse, para salir de nuevo de la pantalla.

Después de hacer la medición del punto 1, mueva el receptor al punto 2 y realice una medición. A continuación, gire el transmisor láser giratorio de 90° hacia la segunda superficie. Ahora realice mediciones de los puntos. 3 y 4.

El transmisor láser RL-20 no se debe mover después de que se inicia la medición.

Tenga cuidado al cambiar la dirección del haz de láser!

La secuencia de recogida de datos de medición no es importante.

7.4.3. Examinar y almacenar los resultados

Para examinar los resultados de medición, pulse 7 Para guardar los resultados, pulse . Para volver a la pantalla principal del programa pulse MENU Si quiere introducir las tolerancias, pulse 6 MNO Si se encuentran los resultados calculados fuera de las tolerancias, se inclina la superficie vertical y se muestra oscura.

8. Ajustes del sistema

Funciones de esta pantalla	Atajos de esta pantalla
Ajustar fecha y horaConfigurar apagado automáticoVer/organizar programas de licenciaAjuste de transmisión de datos a los sensores (Bluetooth o de serie)Acceder a la versión Firmware e informaciones de estadoAjustar idiomaAjustar modo USB		Ajustar fecha y hora
		Configurar apagado automático
	[2KKK]	Ver/organizar programas de licencia
		Ajustar transmisor de datos al sensor
	[3882]	Ajustar idioma de usuario
		Ajustar modo USB

8.1. Ajustar fecha y hora

Ajustar fecha y hora, pulse 1. i

Funciones de esta pantalla	Atajos de esta pantalla
Ajustar hora y fecha		Mover los campos hacia la izquierda
		Mover los campos hacia la derecha
		Aumentar valor actual
		Disminuir valor actual
		Mover entre los campos a la izquierda (cíclico)
		Salir de los ajustes de hora y fecha (cerrar ventanas)

8.2. Configurar apagado automático

Para configurar apagado automático, pulse 2 ABC

Funciones de esta pantalla		Atajos de esta pantalla
⚠️ Ajustar la hora de apagado en segundosNota 1: Para desactivar el apagado, póngalo a cero o deja el campo de entrada vacío.Nota 2: Si los valores se introducen por debajo de 30 segundos, se ilumina el campo de entrada en amarillo para indicar que en poco tiempo se desconecta		Salir sin guardar
		Confirmar valor nuevo

8.3. Ver / organizar licencias de programa

Para ver/ organizar licencias de programa, pulse

Funciones de esta pantalla	Atajos de esta pantalla
⚠ Ver estado de licencia⚠ Introducir/actualizar licencias al cargar un archivo de licencia („.lic“ extensión de archivo) de la carpeta „My documents“ o de la tarjeta SD (Carpeta „Storage Card“)⚠ Ver número de serie del dispositivo⚠ Ver ID individual del dispositivo		Cargar archivos de licencia (añadir/actualizar licencia)
		Salir

Para obtener un archivo de licencia, envíe el número de serie del dispositivo al vendedor. Si le envía el archivo de licencia, cópielo en la carpeta "Mis documentos" del dispositivo o en la tarjeta SD e introducela. Para cargar archivos, pulse 9 WXYZ y aparece un diálogo de carga. Utilice las flechas para seleccionar los archivos de licencia correctos y pulse a continuación para cargarlos. Si debe seleccionar otro medio, pulse F2 para dirigirse al campo de selección. Utilice y para seleccionar el medio que se encuentra en el archivo de licencia y pulse de nuevo para volver a la selección de archivo.

8.4. Ajustar transmisión de datos al sensor

Para ajustar la transmisión de datos al sensor pulse 4 GHI

Funciones de esta pantalla	Atajos de esta pantalla
⚠ Selecionar entre Bluetooth e interfaz de serie⚠ Configurar interfaz Bluetooth (Número Slave-Device-)		Seleccionar interfazBluetooth
		Seleccionar interfazde serie
	Si el Bluetooth está activado
		Utilizar un sensor conBluetooth
		Utilizar ambossensores conBluetooth
		Modificar/ permitir clase deBluetooth Slave del aparatoCOD (No lo modifique)

8.5. Ajustar el idioma del usuario

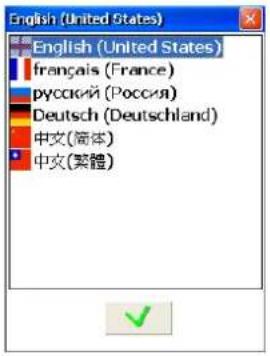

Para ajustar idioma de usuario, pulse 5 JKL

Funciones de esta pantalla	Atajos de esta pantalla
Modificar idioma de usuario	[77KX]	Navegar por los idiomas disponibles
		Guardar y salir
		Salir sin guardar

8.6. Ajustar modo USB

Para ajustar el modo USB, pulse 6 MNO

Si selecciona el modo de almacenamiento masivo, se puede utilizar el aparato en el PC como una memoria USB normal.

Si selecciona el modo Active Sync, se necesita Microsoft Mobile Device Center o Microsoft Active Sync 4.5 para acceder al dispositivo.

No efectúe ninguna operación de carga o almacenamiento en el dispositivo mientras se accede al dispositivo por USB en el modo de almacenamiento masivo.

Funciones de esta pantalla	Atajos de esta pantalla
- Modificar modo USB entre Active Sync y memoria masiva		Seleccionar modo memoria masiva
		Seleccionar modo Active Sync
		Guardar y salir
		Salir sin guardar

Los cambios tendrán efecto tras reiniciar el dispositivo

9. Trato con los cuadros de diálogo de archivos

Aclaración del campo de selección „Disk“

Campo de selección Hay dos posibilidades de almacenamiento:

• La carpeta „My Documents“ (interna, siempre disponible)
• La carpeta „Storage Card“ (Tarjeta SD externa, solo disponible si hay insertada una tarjeta SD)

Funciones de esta pantalla	Atajos de esta pantalla
		Si se selecciona la lista de carpetas y archivos: navegar por la lista. Si se selecciona la casilla de selección de la memoria-: Selección de la memoria interna („My documents“) y tarjeta SD („Storage Card“)
		Si se selecciona la lista de carpetas y archivos y se encuentra en una subcarpeta, mueva un nivel hacia arriba en la jerarquía de carpetas
	[8AB2]	Si se selecciona la lista de carpetas y archivos: eliminar la carpeta / archivo (precaución)
		Si se selecciona la lista de carpetas y archivos: Crear una nueva carpeta
		Cambiar entre la lista de carpetas y archivos, el campo de selección del medio de almacenamiento y el campo de entrada de nombre de archivo
	[T3BY]	Si se selecciona la casilla de verificación del medio de almacenamiento: Abrir / ocultar el menú desplegable
		Nombre de archivo generado automáticamente (fecha + hora actual). El nombre aparece automáticamente en la casilla correspondiente.
		Cuando se selecciona una carpeta: Abrir la carpeta / un nivel en la jerarquía de carpetas movimiento hacia abajo Cuando se selecciona un archivo: Guardar el archivo (sobrescribe el archivo seleccionado) o cargar archivo

10. Programa „My Documents“

Funciones en esta pantalla	Atajos de esta pantalla
- Encontrar/organizar carpeta y archivos	Encontrar/organizar carpetas yarchivos,crear nueva carpeta,eliminar carpetas y archivos
- Guardar informes como archivo PDF	Guardar como PDF

10.1. Encontrar / organizar carpetas y archivos

Para encontrar/ organizar carpetas y archivos, pulse 1. i

Funciones de esta pantalla	Atajos de esta pantalla
- Encontrar archivos y carpetas- Cambiar entre memoria interna y tarjeta SD.- Eliminar carpeta- Eliminar archivos- Crear nueva carpeta		Si se selecciona la lista de carpetas y archivos: navegar por la lista.Si se selecciona el campo de selección del medio de almacenamiento. Selección entre la tarjeta SD („Storage Card“) y memoria interna („My documents“)
		Dentro de la jerarquía de carpetas mover hace arriba un nivel
		Si se selecciona la lista de carpetas y archivos: Eliminar archivo o carpeta
		Si se selecciona la lista de carpetas y archivos: Crear una nueva carpeta
	F3	Cambiar entre la lista de carpetas y archivos y el cuadro de selección de medio de almacenamientoSi se selecciona el campo de selección de medio de almacenamiento-: Abrir / Cerrar el menú desplegableSi se selecciona la lista de carpetas y archivos:Cuando se selecciona una carpeta, mueva dentro de lajerarquía de carpetas un paso hacia abajo (abrir carpetas)

10.2. Guardar el informe como archivo PDF

Para guardar el informe como un archivo PDF pulse 2 ABC

Funciones de esta pantalla	Atajos de esta pantalla
- Seleccionar informe que debe guardarse como PDF- Seleccionar medio de almacenamiento/Carpeta/archivo donde se debe guardar el archivo PDF	[402H]Si se selecciona la lista de carpetas y archivos: navegar por la lista.Si se selecciona el campo de selección del medio de almacenamiento.Selección entre tarjeta SD („Storage Card“)y memoria interna („My documents“)
	Desplazarse dentro de la jerarquía de carpetas en un nivel superior
		Si se selecciona la lista de carpetas y archivos: Eliminar archivo o carpeta
	Si se selecciona la lista de carpetas y archivos: Crear una nueva carpeta
		Cambiar entre la lista de carpetas y archivos, el campo de selección de medio de almacenamiento y el nombre de archivo del campo de entrada
	Si se selecciona la casilla de verificación del medio de -: Abrir/Cerrar menú desplegable
	Nombre de archivo generado automáticamente (fecha + hora actual). No se recomienda usar el nombre original.
	Si se selecciona la lista de carpetas y archivos:Si se selecciona una carpeta, dentro de la jerarquía de carpetas se mueve un paso hacia abajo (Abrir carpetas)De lo contrario, seleccione informe en View-Dialog y guarde el informe en el Save-Dialog

Si no es necesario/no quiere cambiar el medio de almacenamiento, hay un método simple con 2 clics para guardar los informes en formato PDF:

Pulse primero , aparece Save-Dialog. Pulse ahora de nuevo , para guardar el informe como PDF. Una subcarpeta PDF se crea automáticamente en la carpeta actual y el informe con el mismo nombre de archivo y la extensión .pdf se almacenan en la misma.

11. Ápendice

Tolerancias estándar en la alineación de ejes

U/min	Bueno		Acceptable
	Desplazamiento paralelo	Desplazamiento angular	Desplazamiento paralelo	Desplazamiento angular
Hasta 1000	0,08	0,07	0,12	0,10
Hasta 2000	0,06	0,05	0,10	0,08
Hasta 3000	0,04	0,04	0,07	0,07
Hasta 4000	0,03	0,03	0,05	0,05
Más de 4000	0,02	0,02	0,04	0,04

Arriba se muestran las tolerancias estándares para la desalineación de máquinas industriales con acoplamiento flexible. Utilice solo estas tolerancias si no hay puntos de referencia internos o proporcionados por el fabricante y no supere las tolerancias.

12. Reciclaje

Por sus contenidos tóxicos, las baterías no deben tirarse a la basura doméstica. Se tienen que llevar a sitios aptos para su reciclaje.

Para poder cumplir con la RII AEE (devolución y eliminación de residuos de aparatos eléctricos y electrónicos) retiramos todos nuestros aparatos. Estos serán reciclados por nosotros o serán eliminados según ley por una empresa de reciclaje.

Puede enviarlo a

PCE Ibérica S.L.

C/ Mayor 53, bajo

02500 Tobarra (Albacete)

España

Puede entregarnos el aparato para que nosotros nos deshagamos del mismo correctamente. Podremos reutilizarlo o entregarlo a una empresa de reciclaje cumpliendo así con la normativa vigente.

RII AEE - N° 001932

Número REI-RPA: 855 -RD.106/2008

13. Contacto

Si necesita más información acerca de nuestro catálogo de productos o sobre nuestros productos de medición, no dude en contactar con PCE Instruments.

Para cualquier pregunta sobre nuestros productos, póngase en contacto con PCE Ibérica S.L.

Postal:

PCE Ibérica S.L.

C/ Mayor 53, bajo

02500 Tobarra (Albacete)

España

Por teléfono:

España: 902 044 604

Internacional: [phone]

ATENCIÓN: "Este equipo no dispone de protección ATEX, por lo que no debe ser usado en atmósferas potencialmente explosivas (polvo, gases inflamables)."

Las especificaciones pueden estar sujetas a modificaciones sin previo aviso.

En las siguientes direcciones encontrará una listado de

Técnica de medición http://www.pce-iberica.es/instrumentos-de-medida/instrumentos-medida.htm

Medidores http://www.pce-iberica.es/instrumentos-de-medida/medidores.htm

Sistemas de regulación y control http://www.pce-iberica.es/instrumentos-de-medida/sistemas-regulacion.htm

Balanzas http://www.pce-iberica.es/instrumentos-de-medida/balanzas-vision-general.htm

Instrumentos de laboratorio http://www.pce-iberica.es/instrumentos-de-medida/equipos-laboratorio.htm
