Tipo de producto	Refrigerador
Marca	Nevir
Modelo	NVR-X57780-IFDE
Capacidad neta total	280 L (aprox.)
Capacidad del refrigerador	200 L (aprox.)
Capacidad del congelador	80 L (aprox.)
Clase de eficiencia energética	E (UE 2019)
Consumo anual de energía	220 kWh/año (aprox.)
Clase climática	N-ST
Nivel de ruido	39 dB (aprox.)
Tipo de refrigerante	R600a (isobutano)
Tipo de descongelación	Refrigerador: Descongelación automática; Congelador: Descongelación manual
Control de temperatura	Termostato mecánico
Material de los estantes	Vidrio templado
Alarma de puerta	Sí
Puertas reversibles	Sí
Dimensiones (Al x An x Pr)	175 cm x 60 cm x 65 cm (aprox.)
Peso	60 kg (aprox.)
Alimentación eléctrica	220-240 V / 50 Hz
Cantidad de carga de refrigerante	50 g (aprox.)
Patas ajustables	Sí

Preguntas frecuentes - NVR-X57780-IFDE NEVIR

¿Cómo configuro la temperatura en mi refrigerador Nevir NVR-X57780-IFDE?

Gire el dial del termostato ubicado dentro del compartimento del refrigerador. El dial generalmente está numerado del 1 (más cálido) al 7 (más frío). Para uso normal, ajústelo a 3-4.

¿Por qué mi refrigerador no enfría correctamente?

Verifique si el termostato está configurado correctamente y la puerta está sellada. Asegúrese de que las ventilaciones internas no estén bloqueadas y que las bobinas del condensador (generalmente en la parte posterior) estén limpias. También, permita 24 horas después de la configuración inicial para la estabilización de la temperatura.

¿Cómo descongelo el compartimento del congelador?

Este modelo requiere descongelación manual. Desenchufe el refrigerador, vacíe el congelador y deje la puerta abierta. Coloque toallas para recoger el agua derretida. No use objetos afilados para quitar el hielo; déjelo derretir naturalmente.

¿Puedo invertir la dirección de apertura de la puerta?

Sí, la puerta es reversible. El manual incluye instrucciones. Necesitará un destornillador y posiblemente ayuda de otra persona. Asegúrese de que el refrigerador esté nivelado después de la inversión.

¿Qué significa el sonido de la alarma?

La alarma de la puerta suena si la puerta se deja abierta por más de unos minutos. Cierre la puerta firmemente para detener la alarma. Si persiste, revise el sello de la puerta.

¿Con qué frecuencia debo limpiar las bobinas del condensador?

Limpie las bobinas del condensador al menos una vez al año para mantener la eficiencia. Use una aspiradora con un accesorio de cepillo. Desenchufe el aparato antes de limpiar.

El refrigerador hace un ruido fuerte. ¿Es normal?

Algo de ruido es normal: gorgoteo del refrigerante, clic del compresor o zumbido de los ventiladores. Si el ruido es fuerte o cambia, verifique si el refrigerador está nivelado (ajuste las patas) y si alguna pieza está vibrando contra algo.

¿Qué tipo de bombilla usa el refrigerador?

Los refrigeradores Nevir pueden usar una luz LED o una bombilla incandescente (por ejemplo, 15W E14). Consulte el manual de su modelo. Reemplace solo con el tipo especificado para evitar daños.

¿Cómo cambio la luz interna?

Desenchufe el refrigerador. Dependiendo del modelo, retire la cubierta de la luz desenroscando o haciendo palanca. Reemplace la bombilla con el tipo correcto (por ejemplo, 15W E14 o LED equivalente). Vuelva a colocar la cubierta y enchufe el refrigerador nuevamente.

¿Qué debo hacer si el refrigerador deja de funcionar?

Primero, verifique si el cable de alimentación está enchufado y el disyuntor no está disparado. Asegúrese de que el termostato no esté configurado en 0 (apagado). Si aún no funciona, puede ser un termostato, compresor o placa de circuito defectuoso. Contacte a un técnico calificado.

MANUAL DE USUARIO NVR-X57780-IFDE NEVIR

1. INFORMACIÓN DE SEGURIDAD......3

2. USO ADECUADO DEL REFRIGERADOR .... 11

2.1 COLOCACIÓN....11
2.2 CONSEJOS PARA AHORRAR ENERGÍA .....12
2.3 CAMBIO DE LUZ 12
2.4 COMENZAR A USAR....12
2.5 NOMBRES DE COMPONENTES....13
2.6 MANTENIMIENTO....14
2.7 PATAS DE NIVELACIÓN....17
2.8 PUERTA DE NIVELACIÓN....17

3. MANTENIMIENTO DE REFRIGERADOR .... 18

3.1 LIMPIEZA GENERAL....18
3.2 MANTENIMIENTO....19
3.3 FUERA DE OPERACIÓN....19
3.4 LIMPIEZA DE BANDEJA DE PUERTA....19

4. SOLUCIÓN DE PROBLEMAS....20

5. APÉNDICE....21

1. INFORMACIÓN DE SEGURIDAD

SU SEGURIDAD Y LA DE LOS DEMÁS SON MUY IMPORTANTES

Para evitar lesiones al usuario u otras personas y daños a la propiedad, deberá seguir las instrucciones a continuación. La operación incorrecta debido a la ignorancia de las instrucciones podrá causar la muerte, lesiones o daños.

La gravedad se clasifica según las siguientes indicaciones.

Símbolo de prohibición

Se trata de un símbolo de prohibición.

Cualquier incumplimiento de las instrucciones marcadas con este símbolo puede dañar el producto o poner en peligro la seguridad personal del usuario.

Símbolo de advertencia

Se trata de un símbolo de advertencia.

Se requiere operar en estricta observancia de las instrucciones marcadas con este símbolo; de lo contrario se puede causar daños al producto o lesiones personales.

Se trata de un símbolo de precaución.

Las instrucciones marcadas con este símbolo requieren especial precaución. Una precaución insuficiente puede dar lugar a lesiones leves o moderadas, o daños al producto.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Riesgo de incendio / Materiales inflamables

ADVERTENCIA

- Este aparato está diseñado para usarse en aplicaciones domésticas y similares, como áreas de cocina del personal en tiendas, oficinas y otros entornos de trabajo; casas de campo y clientes en hoteles, moteles y otros entornos residenciales; ambientes tipo cama y desayuno; servicio de comidas y aplicaciones similares no minoristas.

- Este aparato no está diseñado para ser usado por personas (niños incluidos) con capacidades mentales, físicas o sensoriales reducidas o limitadas, o carentes de experiencia y conocimiento, a no ser que hayan recibido formación o supervisión sobre el uso del aparato por una persona responsable de su seguridad.

• Los niños deben ser vigilados para asegurarse de que no jueguen con el aparato.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio u otra persona calificada equivalente, para evitar riesgos.
• No almacene sustancias explosivas como latas de aerosol con un propulsor inflamable en este aparato.
• El aparato debe desenchufarse después de su uso y antes de realizar el mantenimiento del usuario en el aparato.
• ADVERTENCIA: Mantenga las aberturas de ventilación, en el gabinete del aparato o en la estructura incorporada, libres de obstrucciones.
• ADVERTENCIA: No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, que no sean los recomendados por el fabricante.
• ADVERTENCIA: No dañe el circuito refrigerante.
• ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimientos de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.
• ADVERTENCIA: Abandone el refrigerador de acuerdo con las regulaciones locales, ya que utiliza gas de soplado y refrigerante inflamable.
• ADVERTENCIA: Asegúrese de que el cable de alimentación no esté atrapado o dañado al colocar el aparato.
• ADVERTENCIA: No ubique múltiples tomacorrientes portátiles o fuentes de alimentación portátiles en la parte posterior del aparato.
• No utilice cables de extensión ni adaptadores sin conexión a tierra de dos clavijas.
• ADVERTENCIA: Solo se puede conectar con el suministro de agua potable. (apto para fabricador de cubitos de hielo)

PELIGRO

• El refrigerador debe estar desconectado de la fuente de alimentación antes de intentar la instalación del accesorio.
• El refrigerante y los materiales espumosos de ciclopentano utilizados para el aparato son inflamables. Por lo tanto, cuando se desecha el aparato, se debe mantener alejado de cualquier fuente de fuego y ser recuperado por una compañía de recuperación especial con la calificación correspondiente en lugar de desecharse por combustión, con el fin de evitar daños al medio ambiente o cualquier otro daño.

ADVERTENCIA

- Riesgo de atrapamiento de niños. Antes de abandonar su viejo refrigerador o congelador:

• Quite las puertas.
• Deje los estantes en su lugar para que los niños no puedan subirse fácilmente.

ADVERTENCIA

Para la norma UE:

• Este aparato puede ser utilizado por niños de más de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si se les ha dado supervisión o instrucciones sobre su uso seguro y entiende los peligros involucrados. Los niños no pueden jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión. Los niños de 3 a 8 años pueden meter objetos en y sacarlos de los aparatos de refrigeración.

• Para evitar la contaminación de los alimentos, respete las siguientes instrucciones:

• Abrir la puerta durante largo tiempo puede provocar un aumento significativo de la temperatura en los compartimientos del aparato.

• Limpie regularmente las superficies que puedan entrar en contacto con los alimentos y los sistemas de drenaje accesibles.
• Limpie los tanques de agua si no se han utilizado durante 48 h; enjuague el sistema de agua conectado a suministro de agua si no se ha extraído agua durante 5 días. (Nota 1)
• Almacene la carne cruda y pescado en recipientes adecuados en el refrigerador para que no estén en contacto con otros alimentos ni goteen sobre ellos.
• Son aplicables los compartimientos de comidas congeladas de dos estrellas ** para almacenar las comidas pre-congeladas, almacenar o hacer helados, y hacer cúbicos de hielo. (Nota 2)
• Los compartimentos de una *, dos *res estrellas no*** son adecuados para la congelación de alimentos frescos. (nota 3)
• Para aparatos sin compartimento 4 estrellas ✦***: este aparato de refrigeración no es apto para congelar alimentos. (nota 4)
• Si el aparato de refrigeración se deja vacío durante largos períodos, apague, descongele, limpie, seque y deje la puerta abierta para evitar que se forme moho dentro del aparato.

Notas 1, 2, 3, 4: Por favor confirme si es aplicable según el tipo de compartimiento de su producto.

• Para un aparato independiente: este aparato de refrigeración no está diseñado para utilizarse como aparato empotrado.
• Cualquier reemplazo o mantenimiento de las lámparas LED debe ser realizado por el fabricante, su agente de servicio o persona calificada similar.
• El presente producto contiene una fuente de luz de clase de eficiencia energética (G).

GUARDE LAS INSTRUCCIONES.

ESTE APARATO ES PARA USO DOMÉSTICO ÚNICAMENTE

Estado de Advertencias de la Propuesta 65 de California:

ADVERTENCIA: Cáncer y daño reproductivo

-www.P65Warnings.ca.gov.

DISPOSICIÓN ADECUADA

ADVERTENCIA

Peligro de asfixia

Antes de desechar su viejo congelador o refrigerador:

• Retire la puerta o la tapa para evitar el riesgo de que los niños queden escondidos o atrapados dentro de su antiguo aparato.
• Deje cualquier estante en su lugar para que los niños no puedan subirse fácilmente.
• No seguir estas instrucciones puede resultar en muerte o daño cerebral.

IMPORTANTE:

Se utilizan gas inflamable y refrigerante. Deseche el refrigerador de acuerdo con las regulaciones federales y locales. Los refrigerantes deberán ser evacuados por un técnico certificado en refrigeración por EPA (Agencia de protección del medioambiente) según los procedimientos establecidos.

ADVERTENCIAS RELACIONADAS CON LA ELECTRICIDAD

• No tire del cable de alimentación cuando desconecte el enchufe de alimentación del refrigerador. Sujete firmemente el enchufe y extráigalo del zócalo (o tomacorriente) directamente.
• No dañe el cable de alimentación ni lo use cuando esté dañado o desgastado, con el fin de garantizar la seguridad en uso.
• Utilice el tomacorriente dedicado en lugar de compartirlo con otros aparatos eléctricos.

• El cable de energía debe estar enchufado firmemente en el zócalo, de lo contrario se puede originar incendios.
• Asegúrese de que el electrodo de tierra del tomacorriente esté equipado con una línea de tierra confiable.
• Sírvase apagar la válvula del gas filtrante y luego abra las puertas y las ventanas en caso de fuga de gas y de cualquier otro gas inflamable. No desenchufe el refrigerador y otros aparatos eléctricos, ya que la chispapuede provocar un incendio.

- No utilice electrodomésticos en la parte superior del aparato, a menos que sean del tipo recomendado por el fabricante.

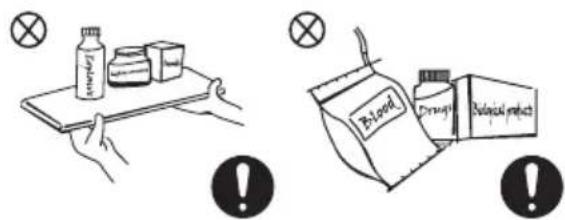

ADVERTENCIAS RELACIONADAS CON LA COLOCACIÓN DE ARTÍCULOS

• No coloque artículos inflamables, explosivos, volátiles y altamente corrosivos en el refrigerador para evitar daños al producto o accidentes de incendio.
• No coloque artículos inflamables cerca del refrigerador para evitar incendios.

• Este producto es un refrigerador doméstico y solo es apto para el almacenamiento de alimentos. De conformidad con las normas nacionales, el refrigerador doméstico no se utilizará para otros fines, como el almacenamiento de sangre, medicamentos o productos biológicos.
• No almacena cerveza, bebidas u otro líquido contenido en botellas o recipientes cerrados en la cámara de congelación del refrigerador; de lo contrario, las botellas o los recipientes cerrados pueden romperse debido al congelamiento, causando así daños.

ADVERTENCIAS PARA EL USO

• No desmonte ni reconstruya arbitrariamente el refrigerador, ni dañe el circuito refrigerante; el mantenimiento del aparato debe ser realizado por un especialista.
• Un cable de alimentación dañado debe ser reemplazado por el fabricante, su departamento de mantenimiento o profesionales relacionados para evitar peligros.

• Los espacios entre las puertas del refrigerador y entre las puertas y el cuerpo del refrigerador son pequeños, Cuide de no poner sus manos en estas áreas para no apretarse los dedos. Sírvase cerrar la puerta del refrigerador para evitar que los artículos se caigan.
• No recoja alimentos o recipientes con las manos mojadas en la cámara de congelación cuando el refrigerador esté funcionando, especialmente recipientes de metal, para evitar la congelación.

• No permite que ningún niño ingrese o suba al refrigerador; de lo contrario, el niño puede sofocarse o se puede producir una lesión al caer.
• No rocíe ni lave el refrigerador; no lo coloque en lugares húmedos fáciles de salpicar con agua, con el fin de no afectar las propiedades de aislamiento eléctrico del refrigerador.

• No coloque objetos pesados sobre la parte superior del refrigerador, ya que los objetos pueden caerse al abrir la puerta, e incluso se puede producir lesiones accidentales.
• Retire el enchufe en caso de falla de alimentación o limpieza. No conecte el refrigerador a la fuente de alimentación dentro de los cinco minutos para evitar daños al compresor debido a arranques sucesivos.

ADVERTENCIAS PARA LA ENERGÍA

1. Los aparatos de refrigeración podrían no operar de manera consistente (posibilidad de descongelación de contenidos o temperatura que se vuelve muy caliente en el compartimento de comida congelada) al dejar el uso por un periodo de tiempo demasiado largo debajo del final del rango de temperaturas frías para el cual está diseñado el aparato de refrigeración.

2. El hecho de que las bebidas efervescentes no deben almacenarse en compartimentos o contenedores de congelador de alimentos o en compartimentos o contenedores de baja temperatura, y que algunos productos como el hielo no se deben consumir demasiado frío;

3. No exceda el (los) tiempo (s) de almacenamiento recomendados por los fabricantes de alimentos para cualquier tipo de alimento y, especialmente para los alimentos congelados rápidamente comercialmente en el congelador de alimentos y los compartimentos o gabinetes de almacenamiento de alimentos congelados.

4. Las precauciones necesarias para prevenir un aumento indebido en la temperatura de los alimentos congelados mientras descongela el aparato de refrigeración, tales como envolver el alimento congelado en varias capas de papel de periódico.
5. El hecho de que un aumento en la temperatura del aumento congelado durante el descongelamiento manual, mantenimiento o limpieza podría reducir la duración del almacenamiento.

DISPOSICIÓN

El material de espuma refrigerante y de ciclopentano utilizado para el refrigerador es inflamable. Por lo tanto, cuando se desecha el refrigerador, se mantendrá alejado de cualquier fuente de fuego y será recuperado por una compañía de recuperación especial con la calificación correspondiente en lugar de desecharse por combustión, con el fin de evitar daños al medio ambiente o cualquier otro daño.

Cuando se desecha el refrigerador, desmonte las puertas y retire la junta de la puerta y los estantes; coloque las puertas y los estantes en un lugar adecuado, para evitar la captura de cualquier niño.

Disposición correcta de este producto:

Esta marca indica que este producto no debe desecharse con otros desechos domésticos. Con el fin de evitar posibles daños al medio ambiente o la salud humana por la disposición incontrolada de residuos, recíclelo de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de recuperación y colección o comuníquese con el minorista donde compró el producto. Reciben este producto para un reciclaje seguro para el medio ambiente.

2. USO ADECUADO DEL REFRIGERADOR

2.1 COLOCACIÓN

- Antes de usar, retire todos los materiales de embalaje, incluidos las almohadillas inferiores, almohadillas de espuma y cintas en el refrigerador; rasgue la película protectora en las puertas y el cuerpo del refrigerador.

• Mantenga alejado del calor y evite la luz solar directa. No coloque el refrigerador en lugares húmedos o acuosos para evitar la oxidación o la reducción del efecto aislante.
• No rocíe ni lave el refrigerador; no lo coloque en lugares húmedos fáciles de salpicar con agua, con el fin de no afectar las propiedades de aislamiento eléctrico del refrigerador.

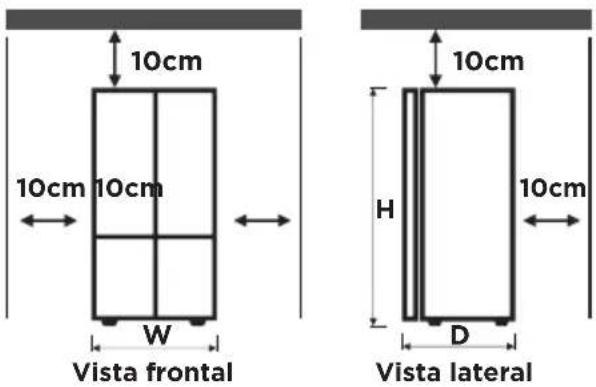

- El espacio en la parte superior del refrigerador debe ser superior a 10cm y el refrigerador debe colocarse contra una pared con una distancia de más de 10 cm para facilitar la disipación del calor.

Reserve suficiente espacio para la apertura conveniente de las puertas y cajones o declaración del distribuidor.

Ancho “W” 833
Profundidad “D” (sin manija)	653
Altura “H” 1775
A 1400
B 1000

(unidad: mm)

Los valores en la tabla anterior pueden diferir, dependiendo del método de medición utilizado.

NOTA

Este refrigerador debe instalarse de forma independiente y no se puede utilizar de forma empotrada. De lo contrario, se producirán problemas como, por ejemplo, que no se instale en el contenedor, el rendimiento y la vida útil del producto se reducirán. Y el fabricante no proporciona garantía básica del producto.

2.2 CONSEJOS PARA AHORRAR ENERGÍA

• El aparato debe ubicarse en el área más fresca de la habitación, lejos de aparatos que produzcan calor o conductos de calefacción, y fuera de la luz solar directa.
• Deje que los alimentos calientes se enfríen a temperatura ambiente antes de colocarlos en el aparato. La sobrecarga del aparato obliga al compresor a funcionar por más tiempo. Los alimentos que se congelan muy lentamente pueden perder calidad o podrirse.
• Asegúrese de envolver los alimentos adecuadamente y seque los recipientes antes de colocarlos en el aparato. Esto reduce la acumulación de escarcha dentro del aparato.
• Los compartimientos de almacenamiento del aparato no deben estar cubiertos con papel de aluminio, papel encerado o toallas de papel. Los revestimientos interfieren con la circulación de aire frío, lo que hace que el aparato sea menos eficiente.
• Organice y etiquete los alimentos para reducir las aberturas de las puertas y las búsqueda prolongadas. Retire tantos objetos como sea necesario a la vez y cierre la puerta lo antes posible.

2.3 CAMBIO DE LUZ

- Cualquier reemplazo o mantenimiento de las lámparas LED debe ser realizado por el fabricante, su agente de servicio o persona calificada similar.

- La fuente de luz de este producto solo puede ser reemplazada por ingenieros calificados.

	1. Saque el enchufe antes de quitarlo.
	2. Retire la pantalla de la lámpara con un destornillador.
	3. Quite el panel de la lámpara.
	4. Retire el terminal de conexión.

2.4 COMENZAR A USAR

• Antes del encendido inicial, mantenga el refrigerador quieto durante dos horas antes de conectarlo a la fuente de alimentación.
• Antes de meter alimentos frescos o congelados en el refrigerador, el último debe haber funcionado durante 2 - 3 horas, o durante más de 4 horas en verano cuando la temperatura ambiente es alta.

NOTA

No se recomienda el uso de este producto con enchufes o interruptores incorporados con función A/GFCI, de lo contrario, puede provocar un disparo en falso.

1. No representa un riesgo para la seguridad en caso de disparo.
2. Si el disparo persiste, se recomienda reemplazar los zócalos o el interruptor principal sin función A / GFCI.

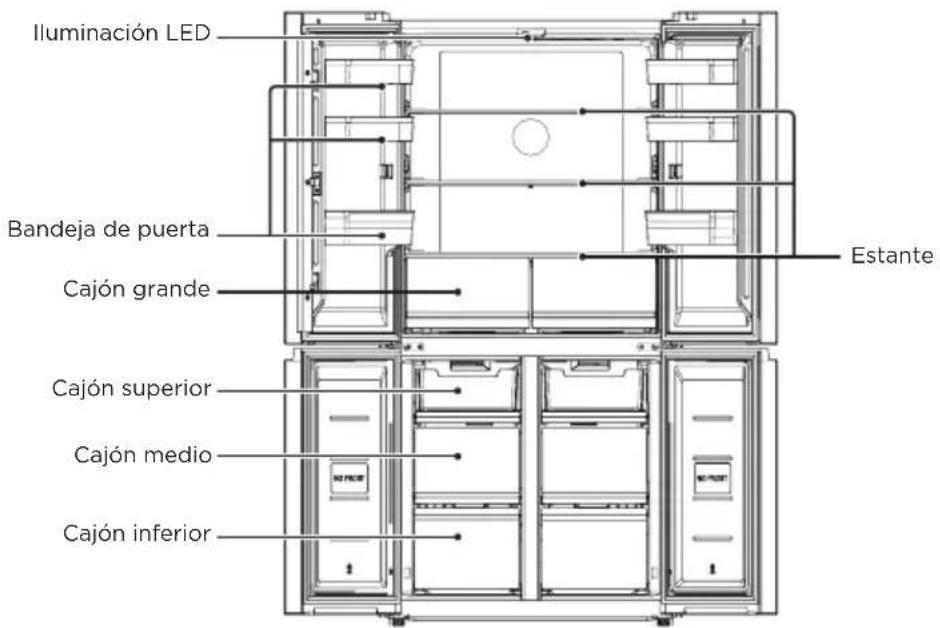

2.5 NOMBRES DE COMPONENTES

La figura anterior es solo para referencia. La configuración real dependerá del producto físico o la declaración del distribuidor.

Cámara de refrigeración

• La cámara frigorífica es adecuada para almacenar una variedad de frutas, verduras, bebidas y otros alimentos que se consumen a corto plazo, tiempo de almacenamiento sugerido de 3 a 5 días.
• Los alimentos para cocinar no deben colocarse en la cámara frigorífica hasta que se enfríen a temperatura ambiente.
• Se recomienda sellar los alimentos antes de ponerlos en el refrigerador.
• Los estantes de vidrio se pueden ajustar hacia arriba o hacia abajo para una cantidad razonable de espacio de almacenamiento y fácil uso.

Cámara de congelación

• La cámara de congelación a baja temperatura puede mantener los alimentos frescos durante mucho tiempo y se utiliza principalmente para almacenar alimentos congelados y hacer hielo.
• La cámara de congelación es adecuada para el almacenamiento de carne, pescado, bolas de arroz y otros alimentos que no se consuman a corto plazo.
• Los trozos de carne se deben dividir preferiblemente en trozos pequeños para facilitar el acceso. Tenga en cuenta que los alimentos se consumirán dentro del tiempo de almacenamiento.

Los cajones, cajas de comida, estantes, etc. colocados según la posición en la figura de arriba son los más eficientes energéticamente. Cuando el producto se prueba según la norma IEC 62552: 2007, las condiciones de prueba son las siguientes: Retire los cajones del medio del compartimiento del congelador y mueva los cajones superiores a la posición de cajones medios.

NOTA

El efecto de congelación del refrigerador se verá afectado negativamente por el exceso de almacenamiento de alimentos durante el funcionamiento después de la conexión inicial a la fuente de alimentación. Los alimentos almacenados no deben bloquear la salida de aire; de lo contrario, el efecto de congelación también se verá afectado negativamente.

2.6 MANTENIMIENTO

Instrucciones de operación

- Visualización

Al encender el refrigerador, la pantalla se mostrará por 3 segundos. Mientras tanto, la campana de inicio sonará y luego la pantalla ingresará a la visualización normal de la operación.

La primera vez que se utiliza el refrigerador, la temperatura predeterminada establecida de la cámara de refrigeración y la cámara de congelación es de 4°C /-18°C respectivamente.

Cuando ocurre un error, la pantalla mostrará el código de error (ver página siguiente); durante el funcionamiento normal, la pantalla muestra la temperatura establecida de la cámara de refrigeración o cámara de congelación.

En circunstancias normales, si no se realiza ninguna operación en el panel de pantalla o acción de apertura de puerta dentro de

① Icono de refrigeración
② Icono de congelador
③ Icono de visualización de temperatura
④ Icono de super refrigeración / congelación
⑤ Icono de fruta / verdura
⑥ Icono de bebida
⑦ Icono de carne

A. Botón para aumentar la temperatura
B. Botón para seleccionar zona de temperatura
C. Botón para disminuir la temperatura
D. Selección de temperatura variable
E. Botón de bloqueo / desbloqueo

30 segundos, y luego, la pantalla será bloqueada, y 📋 se apagará.

• Bloqueo / desbloqueo

En el estado desbloqueado, mantenga presionado el botón de bloqueo 3SEC.-UNLOCK durante 3 segundos para entrar en el estado de bloqueo, entonces el logotipo se ilumina y suena el zumbador, indicando que el panel de visualización está bloqueado, y en este momento, no se le permite realizar cualquiera operación del botón. En el estado bloqueado, mantenga presionado el botón de bloqueo 3SEC.-UNLOCK durante 3 segundos para entrar en el estado de desbloqueo, entonces el logotipo se apaga y suena el zumbador, indicando que el panel de visualización está desbloqueado, y en este momento, se le permite realizar cualquiera operación del botón.

- Ajuste de temperatura de la cámara frigorífica

Pulse el botón TEPAR SELECT seleccionar zona de temperatura a elegir la zona de temperatura de ajuste de la cámara de refrigeración, y luego, pulse ▲ para ajustar la temperatura de la cámara de refrigeración. El rango de ajuste de temperatura de la cámara de refrigeración es de 2°C - 8°C.

- Ajuste de temperatura de la cámara de congelación

Pulse el botón para seleccionar zona de temperatura a elegir la zona de temperatura de ajuste de la cámara de congelación, y luego, pulse ▲o ∨ para ajustar la temperatura de la cámara de refrigeración. El rango de ajuste de temperatura de la cámara de refrigeración es de -24°C \~ -16°C.

- Ajuste de temperatura de la cámara de temperatura variable

Pulse el botón de temperatura variable v para ajustar la temperatura de ajuste de la cámara, el rango de ajuste es fruta / verdura, bebida y carne. Fruta/verdura: Adecuado para almacenar todo tipo de frutas y verduras; Bebida: Adecuada para almacenar productos secos y bebidas; Carne: Adecuada para una pequeña cantidad de carne almacenada durante 1-2 días;

- Configuración de modo

Ajustar el modo de Super refrigeración: después de ajustar la temperatura del compartimiento de refrigeración a 2°C, pulse el botón de bajada de temperatura "√" para entrar en el modo de Super refrigeración. En el modo de Super refrigeración, la temperatura del compartimiento de refrigeración se ajusta automáticamente a 2°C.

Salir del modo de Super refrigeración: pulse el botón de subida de temperatura "X para salir del modo de Super refrigeración o salga automáticamente del modo de Super refrigeración después de 6h. Después de salir del modo de Super refrigeración, la temperatura del refrigerador volverá automáticamente a la temperatura establecida antes usar el modo de Super refrigeración

Ajustar el modo de Super congelación: después de ajustar la temperatura del compartimiento de congelación a -24°C, pulse el botón de bajada de temperatura "√" para entrar en el modo de Super congelación. En el modo de Super congelación, la temperatura del compartimiento de congelación se ajusta automáticamente a -24°C.

Salir del modo de Super congelación: pulse el botón de subida de temperatura "^" para salir del modo de Super congelación o salga automáticamente del modo de Super congelación después de 43h. Después de salir del modo de Super congelación, la temperatura compartimiento de congelación volverá automáticamente a la temperatura establecida antes usar el modo de Super congelación

Según IEC62552:2007, la condición de prueba de capacidad frigorífica se muestra a continuación: activar el modo supercongelación con antelación, y espere hasta cuando el refrigerador entra en descongelación automática después de 18 horas, y luego aplicar la carga del congelador.

El tiempo máximo de descongelación es de 96 horas y el mínimo es de 12 horas en 32°C.

Al realizar pruebas de consumo de energía, ajustar la temperatura vario a Fruta/verdura.

Ajuste recomendado:

Compartimento de refrigeración 4°C,

Compartimento de congelación -18°C.

NOTA

La función de congelación rápida está diseñada para mantener el valor nutricional de los alimentos en el congelador. Puede congelar la comida en el menor tiempo. Si se congela una gran cantidad de alimentos a la vez, se recomienda que el usuario active la función de congelación rápida y coloque la comida. En este momento, la velocidad de congelación del compartimento congelador se incrementa, lo que permitirá congelar rápidamente los alimentos, conservar eficazmente los nutrientes de los alimentos y facilitar el almacenamiento.

- Modo Sabático

Desbloquee el refrigerador y luego pulse "√" y el botón de bloqueo al mismo tiempo durante 4 segundos, entrando en el modo Sabático. Pulse cualquier tecla para salir. En este modo el estado del refrigerador:

a. El tablero de control de la pantalla y las luces permanecen apagadas y no hay alarma.

b. El refrigerador se enfría normalmente.

c. Dentro de los cinco minutos posteriores a abrir la puerta, el estado del motor del ventilador y del compresor no cambia.

- Almacenamiento ante falla de alimentación

En caso de falla de alimentación, el estado de funcionamiento instantáneo será bloqueado y mantenido hasta la re-electrificación.

- Indicación de falla

Las siguientes advertencias que aparecen en la pantalla de visualización indican fallas correspondientes del refrigerador. Aunque el refrigerador aún cuenta con la función de almacenamiento en frío con los siguientes fallas, el usuario debe contactar a un especialista de mantenimiento para su mantenimiento, a fin de garantizar una operación optimizada del aparato.

Código de falla	Descripción de falla
E1	Falla del sensor de temperatura de la cámara de refrigeración
E2	Falla del sensor de temperatura de la cámara de congelación
E3	Falla del sensor de temperatura de la cámara de temperatura variable
E4	Falla del sensor de descongelación en la cámara frigorífica
E5	Error de circuito de detección del sensor de descongelamiento de congelación
E6 Error de comunicación
E7	Error del circuito de detección de temperatura de circulación
EH Error del sensor de humedad

2.7 PATAS DE NIVELACIÓN

- Diagrama esquemático de las patas de nivelación

- Procedimientos de ajuste:

a. Gire las patas en sentido horario para levantar el refrigerador;

b. Gire las patas en sentido antihorario para bajar el refrigerador;

c. Ajuste las patas derecha e izquierda según los procedimientos anteriores a un nivel horizontal.

La figura anterior es solo para referencia. La configuración real dependerá del producto físico o la declaración del distribuidor.

2.8 PUERTA DE NIVELACIÓN

- Precauciones antes de operación: Antes de la operación de accesorios, debe asegurarse de que el refrigerador esté desconectado de la fuente de alimentación.

Antes de ajustar la puerta, se debe tomar medidas de precaución para evitar lesiones personales.

- Diagrama esquemático sobre nivelación del cuerpo de puerta

Lista de herramientas suministradas por el usuario.
	Alicate

• Levante la puerta inferior hasta el nivel de la puerta superior.
- Inserte el anillo de sujeción provisto con un alicate en el espacio entre el ojal de bisagra y la bisagra inferior. El número de anillos de sujeción que deben ser insertados depende del espacio.

La figura anterior es solo para referencia. La configuración real dependerá del producto físico o la declaración del distribuidor.

3. MANTENIMIENTO DE REFRIGERADOR

3.1 LIMPIEZA GENERAL

• El polvo detrás del refrigerador y en el suelo deben limpiarse oportunamente para mejorar el efecto de enfriamiento y el ahorro de energía.
• Compruebe la junta de puerta periódicamente para asegurarse de que no haya impurezas. Limpie la junta de puerta con un paño suave humedecido con agua jabonosa o detergente diluido.
• El interior del refrigerador debe limpiarse regularmente para evitar el olor.
• Apague la fuente de alimentación, retire todos los alimentos, bebidas, estantes, cajones, etc. antes de limpiar el interior.
• Use un paño suave o una esponja para limpiar el interior del refrigerador, con dos cucharadas de bicarbonato de sodio y un litro de agua tibia. Luego enjuague con agua y limpie. Después de la limpieza, abra la puerta y deje que se seque naturalmente antes de encender la fuente de alimentación.
• Para las áreas que son difíciles de limpiar dentro del refrigerador (como lugares estrechos, huecos o esquinas), recomendamos limpiarlas regularmente con un trapo suave, cepillo suave, etc. y cuando sea necesario, con algunas herramientas (como palos finos) para asegurar que no haya contaminantes o acumulación de bacterias en estas áreas.

• No use jabón, detergente, polvo para fregar, limpiador en aerosol, etc., ya que pueden causar olores dentro del refrigerador o contaminar los alimentos.

• Limpie la bandeja de la puerta, los estantes y las gavetas con un paño suave humedecido con agua jabonosa o detergente diluido. Séquelo con un paño suave o de forma natural.

• Limpie la superficie exterior del refrigerador con un paño suave humedecido con agua jabonosa, detergente, etc., y luego la seque.
• No use cepillos duros, estropajos, cepillos de alambre, abrasivos (como pastas dentales), solventes orgánicos (como alcohol, acetona, aceite de plátano, etc.), agua hirviendo, elementos ácidos o alcalinos, que pueden dañar la superficie e interior del refrigerador. El agua hirviendo y los disolventes orgánicos como el benceno pueden deformar o dañar las piezas de plástico.
• No enjuague directamente con agua u otros líquidos durante la limpieza para evitar cortocircuitos o afectar el aislamiento eléctrico después de la inmersión.

Desenchufe el refrigerador para descongelar y limpiar.

3.2 MANTENIMIENTO

- El refrigerador está hecho según el principio de refrigeración por aire y, por lo tanto, tiene una función de descongelación automática. Las escarchas formadas debido al cambio de estación o temperatura también se pueden eliminar manualmente desconectando el aparato de la fuente de alimentación o limpiándolo con una toalla seca.

3.3 FUERA DE OPERACIÓN

- Falla de fuente de alimentación: En caso de falla de la fuente de alimentación, incluso en verano, los alimentos dentro del aparato se pueden guardar durante varias horas; durante el corte de alimentación, se reducirán los tiempos de apertura de la puerta y no se colocarán más alimentos frescos en el mismo.

- Sin usar por largo tiempo: El aparato debe desenchufarse y luego limpiarse; entonces las puertas se dejan abiertas para evitar el olor.

- Movimiento: Antes de mover el refrigerador, retire todos los objetos interiores, fije las particiones de vidrio, el porta-verduras, los cajones de la cámara de congelación, etc. con cinta adhesiva, y apriete las patas de nivelación; cierre las puertas y fijelas con cinta adhesiva. Durante el movimiento, el aparato no debe colocarse boca abajo u horizontalmente, ni vibrarse; la inclinación durante el movimiento no será superior a 45°.

IMPORTANTE:

El aparato debe funcionar continuamente una vez encendido. En general, el funcionamiento del aparato no debe interrumpirse; de lo contrario, la vida útil se verá afectada.

3.4 LIMPIEZA DE BANDEJA DE PUERTA

• Exprima la bandeja con dos manos y la empuje hacia arriba para sacarla luego, de acuerdo con la dirección de flecha en la figura a continuación.
• Después de haber retirado la bandeja lavada, se puede ajustar su altura de instalación según sea necesario.

4. SOLUCIÓN DE PROBLEMAS

El usuario puede solucionar los siguientes problemas sencillos. Llame al departamento de servicio post-venta si los problemas no se resuelven.

Operación fallida	Compruebe si el aparato está conectado a la fuente de alimentación o si el enchufe está en contacto correctoCompruebe si el voltaje es demasiado bajoCompruebe si hay falla en la fuente de alimentación o si se han disparado los circuitos parciales.
Olor	Los alimentos con olor deben estar bien envueltosCompruebe si hay alimentos podridosLimpie el interior del refrigerador
Funcionamiento prolongado del compresor	La operación larga del refrigerador está normal en veranoEn caso de temperatura ambiente alta, no es aconsejable tener demasiados alimentos en el aparato al mismo tiempoLos alimentos se enfriarán antes de colocarlos en el aparatoLas puertas se abren con demasiada frecuencia
La luz no se enciende	Compruebe si el refrigerador está conectado a la fuente de alimentación y si la luz de iluminación está dañadaReemplace la luz por un especialista
La puerta no se puede cerrar correctamente	La puerta está atascada por paquetes alimentos; se coloca demasiado alimentoEl refrigerador está inclinado.
Ruidos fuertes	Verifique si el piso está nivelado y si el refrigerador está colocado de manera estableCompruebe si los accesorios están colocados en ubicaciones adecuadas
Se pierde la eficiencia de sellado de la puerta.	Elimine materias extrañas en el sello de la puertaCaliente el sellado de puerta y luego enfríelo para restaurar(o sóplelo con un secador eléctrico o use una toalla caliente para calentar)
La bandeja de agua se desborda	Hay demasiado alimento en la cámara o el alimento almacenado contiene demasiada agua, lo que resulta en descongelación intensa.Las puertas no están cerradas correctamente, lo que provoca la formación de escarcha debido a la entrada de aire y el aumento de agua debido a la descongelación.
Carcasa caliente	Se realiza la disipación de calor del condensador por la carcasa, que es normal.Cuando la carcasa se convierte en caliente debido a la alta temperatura ambiente, demasiada comida almacenada, o el compresor apagado, se ofrece ventilación sólida para facilitar la disipación de calor.
Condensación superficial	La condensación en la superficie exterior y los sellos de las puertas del refrigerador es normal cuando la humedad ambiental es demasiado alta. Simplemente limpie el condensado con una toalla limpia.
Ruido anormal	Zumbido: El compresor puede producir zumbidos durante la operación, y los zumbidos son fuertes, especialmente al arrancar o parar. Esto es normal.Crujido: El refrigerante que fluye dentro del aparato puede producir un crujido que es normal.

5. APÉNDICE

Instrucciones de Instalación

Para aparatos de refrigeración con clase climática

Dependiendo de la clase climática, este aparato de refrigeración está diseñado para usarse en los rangos de temperatura ambiente que se especifican en la siguiente tabla.

La clase climática se encuentra en la placa de características. Es posible que el producto no funcione correctamente a temperaturas fuera del rango especificado.

Puede encontrar la clase climática en la etiqueta dentro de su refrigerador.

Rango de temperatura efectivo

El refrigerador está diseñado para funcionar con normalidad en el rango de temperatura especificado por su clasificación de clase.

Clase Símbolo		Rango de temperatura ambiente °C
		IEC 62552 (ISO 15502)	ISO 8561
Templado extendido SN + 10 a + 32 + 10 a + 32
Templado N + 16 a + 32 + 16 a + 32
Subtropical ST + 16 a + 38 + 18 a + 38
Tropical T + 16 a + 43 + 18 a + 43

NOTA

El rendimiento de refrigeración y el consumo de energía del refrigerador pueden verse afectados por la temperatura ambiente, la frecuencia de apertura de la puerta y la ubicación del refrigerador. Recomendamos ajustar la configuración de temperatura según corresponda.

Cómo almacenar para una mejor conservación (solo modelos aplicables)

Tape los alimentos para que retengan la humedad y para evitar que adquieran olores de otros alimentos. Los grandes recipientes de comida como sopas o guisos deben dividirse en porciones menores y colocarse en recipientes menos profundos antes de refrigerarse. Un corte grande de carne o un ave entera debe dividirse en porciones más pequeñas o colocarse en envases poco profundos antes de refrigerarse.

Colocación de alimentos

Estantes Los estantes	son ajustables para adaptarse a una variedad de paquetes.
Compartimento especializado (solo modelos aplicables)	Los cajones para frutas y verduras sellados brindan un ambiente de almacenamiento óptimo para frutas y verduras. Las verduras requieren mayor humedad mientras que la fruta requiere menor humedad. Los para frutas y verduras están equipados con dispositivos de control para controlar el nivel de humedad. (* Según modelo y opciones) Un cajón para carne con temperatura ajustable maximiza el tiempo de almacenamiento de carnes y quesos.
Almacenado en la puerta	No guarde alimentos perecederos en la puerta. Los huevos deben almacenarse en el cartón en un estante. La temperatura de los contenedores de almacenamiento en la puerta fluctúa más que la temperatura en el gabinete. Mantenga la puerta cerrada tanto como sea posible.
Compartimento del congelador	Puede almacenar alimentos congelados, preparar cubitos de hielo y congelar alimentos frescos en el compartimento del congelador.

NOTA

Congele únicamente alimentos frescos que no estén dañados. Mantenga los alimentos que se van a congelar lejos de los alimentos que ya están congelados. Para evitar que los alimentos pierdan su sabor o se sequen, colóquelos en recipientes herméticos.

Tabla de almacenamiento de refrigeradores y congeladores

La longevidad de la frescura depende de la temperatura y la exposición a la humedad. Dado que las fechas de los productos no son una guía para el uso seguro de un producto, consulte este cuadro y siga estos consejos.

Productos lácteos

Producto Refrigerador Congelador
Leche 1 semana 1 mes
Manteca 2 semanas 12 meses
Helado - 2-3 semanas
Queso natural 1 mes 4-6 meses
Queso crema 2 semanas No recomendado
Yogur 1 mes -

Carne

Producto Refrigerador Congelador
Asados, filetes, chuletas frescas	3-4 días	2-3 meses
Carne molida fresca, carne para guisar	1-2 días	3-4 meses
Tocino	7 días	1 mes
Salchicha, cruda de cerdo, ternera, pavo	1-2 días	1-2 meses

Aves / Huevos

Producto Refrigerador Congelador
Aves de corral frescas	2 días	6-8 meses
Ensalada de aves	1 día	-
Huevos frescos con cáscara	2-4 semanas	No recomendado

Pescados / Mariscos

Producto	Refrigerador	Congelador
Pescado fresco	1-2 días	3-6 meses
Pescado cocinado	3-4 días 1 mes
Ensalada de pescado	1 día	No recomendado
Pescado seco o en escabeche	3-4 semanas -

Frutas

Producto	Refrigerador	Congelador
Manzanas	1 mes	-
Melocotones	2-3 semanas -
Piña	1 semana	-
Otras frutas frescas	3-5 días	9-12 meses

Vegetales

Producto	Refrigerador	Congelador
Espárragos	2-3 días	-
Brócoli, coles de Bruselas, guisantes, champiñones	3-5 días	-
Repollo, coliflor, apio, pepinos, lechuga	1 semana	-
Zanahorias, remolachas, rábanos	2 semanas	-

ESPECIAL PARA LA NUEVA NORMA EUROPEA

Las piezas solicitadas en la siguiente tabla se pueden adquirir del canal del proveedor de servicios

Pieza pedida Suministrada por		Tiempo mínimo requerido para el suministro
Termostatos	Personal de mantenimiento profesional	Al menos 7 años después de que el último modelo esté lanzado en el mercado
Sensores de temperatura	Personal de mantenimiento profesional	Al menos 7 años después de que el último modelo esté lanzado en el mercado
Placas de circuito impreso	Personal de mantenimiento profesional	Al menos 7 años después de que el último modelo esté lanzado en el mercado
Fuentes de luz	Personal de mantenimiento profesional	Al menos 7 años después de que el último modelo esté lanzado en el mercado
Manijas de puerta	Reparadores profesionales y usuarios finales	Al menos 7 años después de que el último modelo esté lanzado en el mercado
Bisagras de puerta	Reparadores profesionales y usuarios finales	Al menos 7 años después de que el último modelo esté lanzado en el mercado
Bandejas	Reparadores profesionales y usuarios finales	Al menos 7 años después de que el último modelo esté lanzado en el mercado
Cestas	Reparadores profesionales y usuarios finales	Al menos 7 años después de que el último modelo esté lanzado en el mercado
Juntas de puerta	Reparadores profesionales y usuarios finales	Al menos 10 años después de que el último modelo esté lanzado en el mercado

Estimado cliente

1. Si desea devolver o reemplazar el producto, comuníquese con la tienda donde compra.

(Recuerde traer la factura de compra)

1. Si su producto se descompone y necesita reparación, comuníquese con el proveedor de servicios postventa.

NOTA

La información del modelo en la base de datos del producto, así como el identificador del modelo, se puede obtener a través de un enlace web escaneado por un código QR, si lo hubiera, en la etiqueta de eficiencia energética del producto.

DECLARACIÓN DE CONFORMIDAD

NEVIR, S.A. declara bajo su responsabilidad que el aparato indicado cumple los requisitos de las siguientes directivas:

DIRECTIVA EMC

2014/30/EU

LOW VOLTAGE DIRECTIVA (LVD)

2014/35/EU

DIRECTIVA RoHS

2011/65/EU

Descripciones del aparato: Frigorífico 4 Puertas

Modelo/s NEVIR: NVR-X57780-IFDE

Importador: NEVIR, S.A.

Dirección del importador: Nevir S.A.

C/Francisco Rabal 3, Polígono Industrial La

Garena, 28806 Alcalá de Henares, Madrid, Spain
