MANUAL DE USUARIO CCSD635022PD CORBERO

Gracias por escoger nuestro producto. Esperamos que disfrute utilizando el aparato.

Símbolos utilizados en este manual de instrucciones

La información importante para su seguridad está señalada adecuadamente. Es esencial que cumpla con estas instrucciones para evitar accidentes y prevenir daños en el aparato:

ADVERTENCIA:

Le advierte sobre los riesgos para su salud e indica posibles riesgos de lesiones.

PRECAUCIÓN:

Hace referencia a posibles peligros en el aparato u otros objetos.

NOTA: Destaca consejos e información.

Información general

Lea atentamente las instrucciones de funcionamiento antes de poner en marcha el aparato y conserve las instrucciones y el recibo. Si entrega el aparato a otra persona, debe entregarle también las instrucciones de funcionamiento.

• Este aparato está diseñado exclusivamente para uso privado y para el objetivo previsto. No está pensado para uso comercial.
• Debe utilizarse exclusivamente como se describe en el manual del usuario. No lo use para ninguna otra finalidad. Cualquier otro uso se considerará contrario a lo previsto y puede causar daños materiales o personales.
• El aparato debe utilizarse exclusivamente cuando esté correctamente instalado.
• No lo utilice en exterior. Manténgalo alejado de las fuentes de calor, la luz solar directa y la humedad. No lo toque con las manos húmedas.
• No utilice el aparato sin supervisión.
• Cuando no use el aparato, por ejemplo para su limpieza, para trabajos de mantenimiento del usuario o cuando haya una avería, apáguelo y, si es posible, desconecte el enchufe (estire sujetando por el propio enchufe y no del cable) o desconecte el fusible.
• El aparato y, si es posible, el cable de alimentación eléctrica, deben inspeccionarse regularmente para detectar posibles daños. Si se encuentra algún daño, el aparato no debe utilizarse.
• Por motivos de seguridad, está prohibido modificar o manipular el aparato.
• Para garantizar la seguridad de los niños, deben mantenerse fuera de su alcance todos los elementos de embalaje (bolsas de plástico, cajas, piezas de poliestireno, etc.).

ADVERTENCIA:

No permita que los niños pequeños jueguen con la bolsa de plástico. ¡Existe peligro de asfixia!

Desembalaje del aparato

1. Extraiga el aparato de su embalaje.
2. Extraiga todo el material de embalaje como bolsas de plástico, material de relleno, abrazaderas y embalaje de cartón.
3. Para evitar peligros, inspeccione el aparato para detectar daños de transporte.
4. Si hay algún daño, no ponga en servicio el aparato. Contacte con su distribuidor.

i NOTA:

Pueden haberse acumulado en el aparato residuos de producción o polvo. Recomendamos limpiar el aparato de acuerdo con el capítulo "Limpieza y mantenimiento".

Visión general del aparato

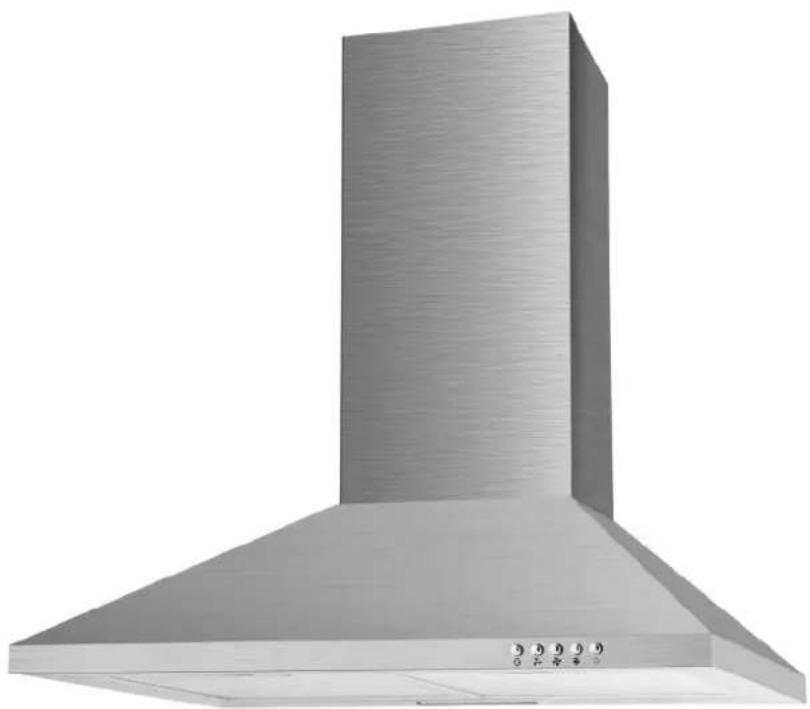

¡ NOTA: Los aparatos originales pueden diferir de los ilustrados aquí.

1	Conducto telescópico, 2 partes
2	Panel de control
3	Filtro de aluminio para grasa
4	Luz

Piezas suministradas

1 conducto exterior (inferior) sin ranuras de ventilación
1 pieza de conexión con válvulas antirretorno
1 conductor interior (superior) con ranuras de ventilación
1 tubo flexible de extracción
Material de montaje incluida plantilla para taladrar

Instalación

Debe dejarse una distancia de seguridad entre la placa de cocción y la parte inferior de la campana:

La distancia debe ser entre 60 – 75 cm. En el caso de los aparatos de gas, la distancia debe ser de un mínimo de 65. Si las instrucciones de instalación de la cocina de gas especifican una distancia mayor, debe tenerse en cuenta esta distancia.

Seleccionar la salida de humos

Puede utilizar la campana extractora en dos modos:

Modo extractor

ADVERTENCIA:

• El aire extraído no puede evacuarse a través de un tubo de salida que se utiliza para el gas residual de aparatos que funcionen con gas o con otros combustibles.
• Cuando se ventile el aire extraído, deben cumplirse las regulaciones de las autoridades locales relevantes.

La campana tiene una salida de aire en la parte superior para extraer al exterior los olores de cocina.

• Normalmente, el aire extraído se evacúa verticalmente. Si existe un espacio hueco apropiado encima de su cocina, el aire extraído se evacúa a través de los módulos de pared y por el suelo de ese espacio hueco y va hacia el exterior.
• Si existe en su cocina un conducto debajo de los módulos de pared, el tubo extractor puede instalarse de modo que el aire extraído pueda evacuarse horizontalmente a través de la pared.

Modo de recirculación

Si no tiene una abertura de extracción directa al exterior, la campana puede funcionar también en el modo de recirculación (es decir, sin una abertura de extracción al exterior, el aire filtrado se devuelve al ambiente). En este caso, debe usarse un filtro de carbón activado como se describe en “Instalación del filtro de carbón activado para el modo de circulación”.

El filtro de carbón activado no se suministra. Puede solicitarlo a su distribuidor o en su tienda de accesorios.

Montaje

ADVERTENCIA:

• Cuando se monte o inserte el filtro extractor y el filtro de carbón, el aparato no debe estar conectado a la red.
• Si no se utilizan los accesorios de montaje, existe riesgo de electrocución.
• Antes del montaje, compruebe que la pared o el módulo de pared tenga una capacidad de carga suficiente para soportar la campana.
• Al taladrar los agujeros en la pared, debe asegurarse siempre de que no haya cables eléctricos u otros objetos que puedan dañarse.

PRECAUCIÓN:

Compruebe que las aberturas de ventilación estén libres de obstáculos y no estén obstruidas.

i NOTA: Recomendaciones para la instalación

• Durante la instalación, pida que le ayude otra persona.
• Use guantes protectores para evitar lesiones debido a los bordes afilados.

1		2		3
4	5		6		7

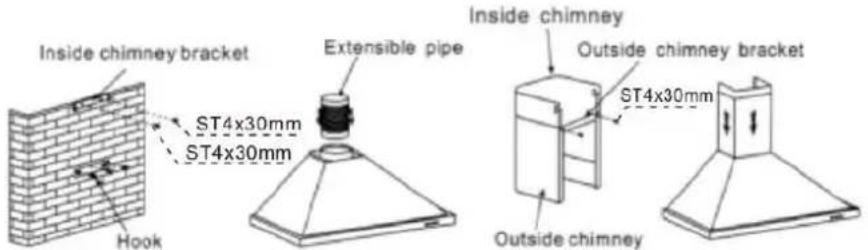

• Determine la posición de la campana extractora centrada sobre la placa de cocción, cumpliendo con las distancias de seguridad especificadas.
• Marque los agujeros necesarios para el montaje en la pared usando la plantilla para taladrar suministrada y compruébelos con un nivel de burbuja.

• Taladre en la pared los agujeros de montaje para las abrazaderas respectivas (1+2+3). Introduzca los tacos (4) y apriete las abrazaderas con los tornillos (5/6).
• Instale la guía de suspensión (1) para el cuerpo de la campana, así como la guía de montaje con la abrazadera (2) en el borde superior, paralela a la guía (1). ¡Determine previamente la longitud de extensión de la cubierta del conducto!
• Antes de colgar, inserte la pieza de conexión con las válvulas antirretorno sobre el conducto de extracción desde arriba. Compruebe que los ganchos de montaje de la pieza de conexión encajen en su lugar.

Para el modo de extracción:

• Debe conectarse el tubo flexible de extracción suministrado con un diámetro interior de ∅ 150 mm (Fig. B) y conectarse al exterior por medio de la salida de extracción.

• Enganche la campana extractora en la guía de suspensión (1). Compruebe que esté segura y nivelada horizontalmente.

• Extraiga el plástico protector del conducto telescópico.

• Fije el conducto exterior (inferior) con la guía de montaje, sin la abrazadera (3). La guía está fijada a los agujeros proporcionados desde el interior del conducto. Atornille dos tornillos (7) desde la parte posterior.
• Coloque el conducto exterior con la guía fija (3) en la campana extractora. Fije la guía (3) en la pared, paralela a las otras guías (1+2).

- Deslice el conducto interior (superior) a lo largo del accesorio deslizante, dentro del conducto exterior (inferior). Compruebe que el conducto interior esté alineado con los agujeros de ventilación de la parte superior. Determine la longitud de extensión de la cubierta del conducto tirando hacia arriba del conducto interior o deslizando hacia atrás dentro del conducto exterior.

• Para el modo de extracción, posicione correctamente el tubo flexible de extracción.
• Tire hacia arriba de la cubierta del conducto interior y fije la unidad del conducto sobre la parte lateral de la guía (2) montada anteriormente, atornillando las tornillos (6+7).

Instalación del filtro de carbón activado para el modo de recirculación

• Extraiga el filtro de aluminio para grasas.
• Coloque el filtro de carbón sobre la entrada de aire del conducto de extracción. Compruebe que las clavijas de montaje del conducto de extracción encajen en las ranuras de montaje del filtro de carbón. Gire el filtro respectivo en sentido horario hasta que encaje en su lugar.
• Instale de nuevo el filtro de aluminio para grasas.

iNOTA:

El filtro de carbón activado absorbe olores y debe sustituirse cada seis meses, como mínimo, con independencia de su uso.

Conexión eléctrica

ADVERTENCIA:

• La conexión al suministro de red debe cumplir con las normas y regulaciones locales.
• ¡La conexión incorrecta puede causar electrocución!
• No modifique el enchufe del aparato. Si el enchufe no encaja correctamente en la toma, encargue a un técnico autorizado que instale una toma correcta.

• Debe garantizarse la accesibilidad al enchufe de alimentación, para poder desconectar el aparato de la alimentación eléctrica en caso de emergencia.

• Asegúrese de que su red eléctrica coincida con las especificaciones del aparato. Las especificaciones se indican en la placa de características.

• Conecte el cable de alimentación eléctrica a una toma de pared correctamente instalada y puesta a tierra.

Puesta en servicio / funcionamiento

Campana extractora

El diámetro de la parte inferior de las cazuelas y cacerolas debe ajustarse al tamaño de la zona de cocción. Use cazuelas y cacerolas con la parte inferior plana, si es irregular aumenta el consumo de energía.

Compruebe que exista un suministro de aire suficiente para el funcionamiento de la campana extractora. Ajuste la potencia del ventilador a la evolución de generación de vapor durante el proceso de cocción. Para lograr el rendimiento óptimo de la campana extractora, instálela de acuerdo con las instrucciones de instalación.

Mantenga la distancia entre el borde superior de la cocina y el borde inferior de la campana.

Limpie regularmente el filtro.

Revise regularmente el filtro de carbón activo y cámbielo, si es necesario.

Apague la campana extractora después de usarla.

Si su campana extractora cuenta con desconexión con temporizador, active esta función.

Apague la luz después de cocinar.

Recomendamos usar limpiadores biológicos.

La campana extractora se utiliza por medio de teclas. Los ajustes de la luz y del ventilador deben encenderse y apagarse con los interruptores correspondientes.

Ventilador

0 Encendido/apagado

encia baja

Potencia

Potencia alta

Luz encendida/apagada:

Potencia baja:

El motor empieza a funcionar a baja velocidad. Este ajuste es apropiado para cocinar con fuego bajo o para platos que no producen vapor o muy poco, para circular el aire por la cocina.

Potencia media:

El motor funciona a velocidad moderada. Este ajuste es apropiado para una cocción normal.

Potencia alta:

El motor funciona a alta velocidad. El ajuste es apropiado si es necesario extraer o filtrar grandes cantidades de humo y vapor (por ejemplo, al freír).

NOTA:

Si hay mucho vapor, el ventilador debe ponerse en marcha unos minutos después de cocinar. Sólo utilice el ventilador en caso necesario, sino gastará mucha energía.

Limpieza y mantenimiento

El aparato y el funcionamiento del mismo se mantendrán en perfecto estado si se realiza una limpieza regular de la campana extractora, así como del filtro. La campana extractora y los accesorios deben limpiarse también regularmente por motivos de higiene.

ADVERTENCIA:

• Antes de realizar trabajos de limpieza o mantenimiento, el aparato debe apagarse siempre y desconectarse la clavija de alimentación eléctrica o desconectar el fusible.
• Antes de limpiar el aparato, deje que se enfríe.
• No use limpiadores de vapor para limpiar el aparato, puede entrar humedad en los componentes eléctricos. ¡Existe riesgo de electrocución! El vapor caliente puede dañar las piezas de plástico. El aparato debe estar seco antes de ponerse de nuevo en funcionamiento.

PRECAUCIÓN:

• No use un cepillo de alambre ni otros elementos abrasivos, afilados.
• No use ningún ácido ni limpiadores abrasivos.

- Para limpiar la superficie de la cubierta, use un detergente suave y un paño suave para evitar rayarla.

- El aparato puede volver a usarse después de que todo se haya secado correctamente.

- Si utiliza su campana extractora en el modo de recirculación, debe reemplazar regularmente el filtro de carbón activado (véase "Sustitución del filtro de carbón activado").

Limpieza del filtro de aluminio para grasas

ADVERTENCIA: ¡Riesgo de incendio!

Los residuos de grasa en el filtro de aluminio para grasas pueden inflamarse si se exponen a altas temperaturas. Por lo tanto, es importante que el filtro para grasas se limpie/ reemplace regularmente.

Limpieza del filtro de aluminio para grasa

La grasa y los vapores se depositan en el filtro y pueden acumularse si no se limpian regularmente. Le recomendamos que limpie mensualmente el filtro de grasa:

• Extraiga el filtro de aluminio para grasas deslizando hacia atrás el cierre situado en el hueco, empuje suavemente el filtro y estire hacia delante.
• Lave el filtro para grasas en una solución de agua caliente y detergente neutro. Sumerja el filtro en la solución.
• Después limpie con un cepillo suave, aclare a fondo con agua caliente y deje que se seque.
• Alternativamente, el filtro para grasas puede lavarse también en el lavavajillas (hasta 60°C). En el lavavajillas puede producirse una ligera decoloración. Esto no afecta al funcionamiento del filtro para grasas.

Sustitución del filtro de carbón activado

El filtro de carbón activado absorbe los olores y debe reemplazarse cada seis meses, como mínimo, dependiendo del uso. Solicite el filtro de carbón a su distribuidor o su tienda de accesorios. Para efectuar pedidos, use el número de referencia que se indica en los “Datos técnicos”.

• Véase "Instalación del filtro de carbón activado para el modo de recirculación".
• Extraiga el filtro de carbón antiguo girándolo en sentido antihorario.

Sustitución de la bombilla

ADVERTENCIA:

Antes de cambiarla, deje que la bombilla se enfríe. ¡Existe riesgo de quemaduras!

• Use una bombilla correcta: 1x1.5 W
- Extraiga el filtro de aluminio para grasas
- Extraiga la bombilla fundida y ponga la nueva.
- Instale de nuevo el filtro de aluminio para grasas.

Reparaciones

Una reparación incorrecta o mal realizada puede poner en peligro al usuario.

Las reparaciones en los electrodomésticos deben ser realizadas, exclusivamente, por un especialista autorizado. Un cable de alimentación eléctrica dañado solo debe ser cambiado por un electricista cualificado.

Solución de problemas

Antes de ponerse en contacto con un especialista autorizado

Los problemas siguientes pueden ser solucionados por Ud. comprobando la causa posible.

Problema	Causa posible	Solución
El aparato no funciona o no lo hace correctamente	- ¿Está conectado el aparato a la red eléctrica?- ¿Ha ajustado el nivel de potencia?	- Enchufe la clavija correctamente en la toma de corriente Revise el fusible.- Compruebe el ajuste.
El aparato no funciona eficientemente	- ¿Ha ajustado correctamente el nivel de potencia?- ¿Está sucio el filtro de grasa?- ¿Es necesario el filtro de carbón para la recirculación (correctamente) instalada?- ¿Está despejada la salida de aire para el modo extractor?	- Compruebe el ajuste. La cocina no está correctamente ventilada.- Limpie el filtro de grasa (véase “Limpieza del filtro de aluminio para grasas”).- Compruebe el filtro de carbón (véase “Sustitución del filtro de carbón activado”).- Compruebe la salida de aire.
La luz no funciona	La bombilla es defectuosa, se instaló incorrectamente, no está bien colocada en su soporte.	Revise la bombilla (véase “Sustitución de la bombilla”).
Goteo de aceite en el aparato	El filtro de grasa está sucio.	Limpie el filtro de grasa.

NOTA: Si un problema persiste después de seguir los pasos anteriores, contacte con su distribuidor o con un técnico autorizado.

Datos técnicos

Modelo	CCSD635022PD
Tubo de salida	60 cm ancho
Fuente de alimentación	220-240 V~, 50 Hz
Bombillas	1 x 1.5 W
Potencia nominal	66.5 W
Clase de protección	I
Peso neto aprox. 7,3kg
Resumen de dimensiones,cifras en mm
Filtro de carbón activado para el modo de recirculación (no suministrado)

Se reserva el derecho a realizar modificaciones técnicas y en el diseño para incorporar el desarrollo continuo del producto.

Eliminación

Significado del símbolo "Cubo de basura"

Proteja nuestro medio ambiente; no deseche los equipos eléctricos en la basura doméstica.

Devuelva el equipo eléctrico que ya no utilice a los puntos de recogida previstos para su eliminación.

Esto ayuda a evitar los efectos potenciales de la eliminación incorrecta sobre el medio ambiente y la salud humana.

Esto contribuirá al reciclaje y otras formas de reutilización del equipo eléctrico y electrónico.

Contacte con las autoridades locales competentes para informarse sobre cómo eliminar su equipo.

ADVERTENCIA: Si pone el aparato fuera de servicio o si va a deshacerse de él, extraiga o inhabilite los cierres a presión y pernos existentes.

KURBIN LANE S.L.

Pº FERROCARRIL, 335

08860 CASTELLDEFELS

(ESPAÑA)

TELF: 902 107 122

NIF: B-65050288

Corberó

EXAUSTOR

CCSD635022PD

Seleccionar a saída de fumos

Recomendamos o uso de produtos de limpeza biológicos.

Recomendamos que limpe o filtro de gordura mensalmente:

Imprescindible la presentación de la factura de compra acompañada del presente certificado de garantía.

Riesgos cubiertos.

Este aparato está garantizado contra cualquier defecto de funcionamiento, siempre que se destine a uso doméstico, procediéndose a su reparación dentro del plazo de garantía y sólo por la red de SAT autorizados.

Nuestros electrodomésticos Corberó cuentan con la garantía legal del fabricante que cubre cualquier avería o defecto durante 36 meses, desde su fecha factura de 1 de enero del 2022. En caso de que fuera necesario, nosotros nos ocupamos de cualquier posible incidencia siempre que se deba a un componente defectuoso o fallo de fabricación.

Excepciones de garantía.

• Que la fecha del certificado no coincida con la fecha de venta de la factura original.
• Averías producidas por golpe, por caída o cualquier otra causa de fuerza mayor.
• Si el apa rato ha sido manipulado por personal no autorizado.

- Las averías producidas o derivadas como consecuencia de un uso inadecuado, por defectos de instalación, por introducir modificaciones en el aparato que alteren su funcionamiento.

- Puestas en marcha, mantenimiento, limpiezas, componentes sujetos a desgaste, lámparas, piezas estéticas, oxidaciones, plásticos, gomas, carcasas y cristales.

- Los hornos microondas (a excepción de los integrables) y los hornos sobremesa en el caso de cualquier incidencia de funcionamiento, deben de llevarse al servicio técnico más próximo por parte del cliente. No se recojen ni reparan en el domicilio.

- Garantía termos eléctricos. Garantía de 3 años incluyendo los costes de desplazamiento y mano de obra que correspondan de la reparación del producto, teniendo que tener un mantenimiento una vez cada 12 meses. Especialmente si Ud. ha instalado un aparato a gas, tenga presente como titular de la instalación, la obligatoriedad de realizar una revisión completa de los equipos, (según Real Decreto 238 / 2013, del 5 Abril. RITE. IT3, M. Lo termos eléctricos y calderas que incluyen depósitos acumuladores de agua caliente, para que se aplique la prestación de la Garantía, es obligatorio que el ánodo de magnesio esté operativo y que realice la función de protección adecuadamente. Para ello es recomendable que el ánodo se revise bianualmente por el Servicio Oficial y sea renovado cuando fuera necesario. Periodicidad que deberá ser anual en aquellas zonas con aguas críticas (contenido de CaCO3 superiores a 200mg/L, es decir a partir de 20 ^o fH de dureza). Depósitos sin el correcto estado del ánodo de protección, no tienen la cobertura de la garantía. Independientemente del tipo de depósito o producto, todas las válvulas de sobrepresión de calefacción o a.c.s., deberán ser canalizadas para evitar daños en la vivienda por descargas de agua. La garantía del producto no asume los daños causados por la no canalización del agua derramada por esta válvula.

"ESTAS EXCEPCIONES ANULAN LA GARANTÍA, SIENDO LA REPARACIÓN CON CARGO AL CLIENTE"

Periodo amparado en aparatos según ley de garantías en la venta de bienes de consumo Ley vigente es "RD 7/2021"

Sevicio Técnico Oficial: 911 08 08 08

CERTIFICATE OF GUARANTEE
