LIL61336C - Cocina ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de inducción empotrable
Marca	Electrolux
Modelo	LIL61336C
Número de zonas de cocción	3
Tecnología de calentamiento	Inducción
Diámetros de zonas (circulares)	Anterior izquierda: 21 cm; Posterior izquierda: 18 cm; Anterior derecha: 14.5-24.5 cm (zona doble)
Potencia máxima total	4.6 kW
Tensión de alimentación	220-240 V ~ 50-60 Hz
Tipo de cable de conexión	H05V2V2-F, 2.5 mm²
Funciones principales	PowerBoost, Calentamiento automático, Temporizador, Pausa, Bloqueo, Dispositivo de seguridad para niños, Gestión de energía, Hob²Hood
Indicador de calor residual	OptiHeat Control (3 pasos)
Material de la superficie	Vitrocerámica
Control	Táctil por sensor
Dimensiones del producto (aproximadas)	590 x 520 x 50 mm
Peso (aproximado)	10 kg
Limpieza	Usar rascador especial para vitrocerámica y limpiador no abrasivo
Seguridad	Desconexión automática, bloqueo de panel, seguridad infantil, protección contra sobrecalentamiento
Consumo energético de la placa	179.7 Wh/kg

Preguntas frecuentes - LIL61336C ELECTROLUX

¿Cómo activar la función PowerBoost?

Toque el sensor P en la zona de cocción deseada. Se encenderá P en la pantalla. La función proporciona potencia adicional durante un tiempo limitado (consulte la tabla de datos técnicos). Para desactivarla, toque P o -.

¿Qué hacer si la placa no se enciende?

Verifique que la placa esté correctamente conectada a la red eléctrica y que el fusible no se haya fundido. Asegúrese de haber ajustado la temperatura en menos de 10 segundos después de encenderla. Si el problema persiste, contacte al servicio técnico autorizado.

¿Qué utensilios de cocina son adecuados para inducción?

Utilice utensilios con base ferromagnética: hierro fundido, acero esmaltado, acero inoxidable con base multicapa. Para comprobarlo, vea si un imán se adhiere a la base. No use aluminio, cobre, vidrio, cerámica ni porcelana.

¿Cómo limpiar la placa vitrocerámica?

Elimine inmediatamente restos de plástico, azúcar o alimentos con azúcar usando un rascador especial en ángulo agudo. Para limpieza general, use un paño suave con agua y detergente no abrasivo. Para manchas de cal o grasa, use una solución de agua y vinagre.

¿Cómo usar el temporizador?

Seleccione la zona de cocción tocando + varias veces hasta que parpadee su indicador. Luego ajuste el tiempo con los sensores + y - del temporizador (00-99 minutos). La cuenta atrás comienza automáticamente. Al terminar, suena una señal y la zona se apaga.

¿Qué significa el código de error E seguido de un número?

Indica un fallo de funcionamiento. Apague la placa y vuelva a encenderla tras 30 segundos. Si el error persiste, desconecte la placa de la red eléctrica durante 30 segundos y reconéctela. Si continúa, contacte al servicio técnico.

¿Cómo funciona la función Hob²Hood?

Conecta la placa con una campana extractora compatible mediante infrarrojos. La velocidad del ventilador se ajusta automáticamente según la temperatura. Puede seleccionar modos automáticos (H1-H6) o control manual desde la placa. Consulte el manual de la campana para activar el sistema remoto.

¿Cómo activar el bloqueo de seguridad para niños?

Encienda la placa sin ajustar ninguna zona. Toque el sensor durante 4 segundos hasta que se encienda L. Apague la placa. Para desactivar, repita el mismo proceso.

¿Por qué la placa se apaga sola durante el uso?

Puede deberse a la desconexión automática si hay objetos sobre los sensores, si la placa se sobrecalienta, si el utensilio no es adecuado o si no se ha ajustado la temperatura. También puede estar activada la función Pausa. Revise el panel y retire cualquier objeto.

¿Cómo ahorrar energía al cocinar?

Use solo la cantidad necesaria de agua, tape los utensilios, coloque el recipiente en el centro de la zona, utilice el calor residual para mantener caliente la comida, y elija el tamaño adecuado de utensilio para la zona.

MANUAL DE USUARIO LIL61336C ELECTROLUX

ES Manual de instrucciones | Placa de cocción 39

Número de série ....

3.2 Plaques integrades

Material de la bateria de cuina

10. EFICIÈNCIA ENERGÈTICA

2.4 Cuidados e limpeza

Número de série ....

3.2 Placas encastradas

4.3 Indicadores de grau de aquecimento

Consulte o capítulo "Dados técnicos".

Consulte o capítulo "Dados técnicos".

CUIDADO!

Alterar o modo automático

- Remover imediatamente: plástico derretido, película de plástico, açúcar e

Le damos la bienvenida a Electrolux. Gracias por elegir nuestro aparato.

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.electrolux.com/support

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD......39
2. INSTRUCCIONES DE SEGURIDAD.... 42
3. INSTALACIÓN......44
4. DESCRIPCIÓN DEL PRODUCTO......46
5. USO DIARIO 48
6. CONSEJOS....52
7. MANTENIMIENTO Y LIMPIEZA.... 54
8. SOLUCIÓN DE PROBLEMAS.... 54
9. DATOS TÉCNICOS.... 56
10. EFICACIA ENERGÉTICA.... 57
11. ASPECTOS MEDIOAMBIENTALES....57

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las

personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• El humo es una indicación de sobrecalentamiento. No utilizar nunca agua para apagar el fuego de cocción. Apagar el aparato y cubrir las llamas del aparato con una manta ignífuga o una tapa.
• ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un

temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio público.

- PRECAUCIÓN: El proceso de cocción debe hacerse bajo supervisión El proceso de cocción breve debe ser supervisado permanentemente.

- ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.

- No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.

- No utilice el aparato antes de instalarlo en la estructura empotrada.

- No utilice un limpiador a vapor para limpiar el aparato.

- Tras el uso, apague la resistencia con el mando y no preste atención al detector de tamaño.

- Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de manera similar para evitar un peligro.

- ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

ADVERTENCIA!

Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• Proteja las superficies cortadas del armario con un material sellante para evitar que la humedad las hinche.
• Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
• Cada aparato tiene ventiladores de refrigeración en la base.
• Si el aparato se instala sobre un cajón:
• No guarde objetos pequeños u hojas de papel que puedan ser absorbidos, porque podrían dañar los ventiladores o perjudicar el sistema de refrigeración.
• Mantenga una distancia mínima de 2 cm entre la base del aparato y los objetos guardados en el cajón.
• Retire los paneles separadores instalados en el armario por debajo del aparato.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente.
• Utilice el cable de alimentación de red correcto.
• No deje que el cable de alimentación eléctrica se enrede.
• Asegúrese de que haya instalada una protección contra descargas eléctricas.
• Utilice la abrazadera de alivio de tensión del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a una toma.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• No cambie las especificaciones de este aparato.
• Retire todo el embalaje, el etiquetado y la película protectora (si procede) antes del primer uso.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague las zonas de cocción después de cada uso.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacerse para evitar descargas eléctricas.
• Los usuarios que tengan marcapasos implantados deberán mantener una distancia mínima de 30 cm de las zonas de cocción por inducción cuando el aparato esté en funcionamiento.
• Cuando se coloca comida en aceite caliente, puede saltar.
• No ponga papel de aluminio ni otros materiales entre la superficie de cocción y el utensilio de cocina, a menos que el fabricante de este aparato indique lo contrario.

- Utilice únicamente en este aparato accesorios recomendados por el fabricante.

ADVERTENCIA!

Riesgo de incendio y explosión.

• Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar.
• Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas.
• El aceite usado, que puede contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez.
• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

ADVERTENCIA!

Riesgo de daños en el aparato.

• No coloque utensilios de cocina calientes sobre el panel de control.
• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
• No deje que el contenido de los recipientes hierva hasta evaporarse.
• Tenga cuidado de no dejar caer objetos ni utensilios de cocina sobre el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción con utensilios de cocina vacíos ni sin utensilios de cocina.
• Los utensilios de cocina de hierro fundidoo que tengan la base dañada pueden causar arañazos en el vidrio o la cerámica de vidrio. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

2.4 Cuidado y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• Apague el aparato y déjelo enfriar antes de limpiarlo

• No utilice agua pulverizada ni vapor para limpiar el aparato.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal, a menos que se indique lo contrario.

2.5 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos,

como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.6 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Número de serie ......

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

3.3 Cable de conexión

• La placa se suministra con un cable de conexión.
• Para sustituir el cable de alimentación dañado, utilice el tipo de cable: H05V2V2-F que soporta una temperatura de 90 °C o superior. El cable único debe tener un diámetro mínimo de 2,5 mm². Póngase en contacto con el servicio técnico local. El

cable de conexión solo debe sustituirlo un electricista cualificado.

ADVERTENCIA!

Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

PRECAUCIÓN!

No taladrar ni soldar los extremos del cable. Está prohibido.

PRECAUCIÓN!

No conectes el cable sin el manguito del extremo del cable.

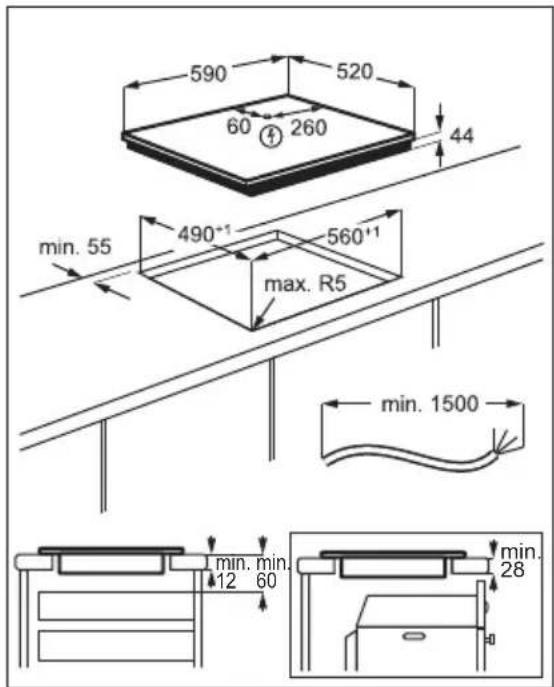

3.4 Montaje

Si instala la placa de cocción debajo de una campana, consulte las instrucciones de instalación de la campana para confirmar la distancia mínima necesaria entre los aparatos.

Si el aparato se instala sobre un cajón, la ventilación de la placa puede calentar el contenido del cajón durante el proceso de cocción.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4. DESCRIPCIÓN DEL PRODUCTO

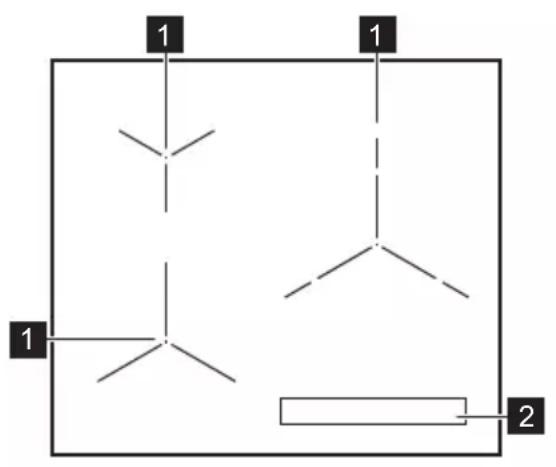

4.1 Disposición de las zonas de cocción

1 Zona de cocción por inducción
2 Panel de control

4.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

Sensor Función Comentario
1	➊	ENCENDIDO / APAGADO Para activar y desactivar la placa.
2		Hob ^2 Hood Para activar y desactivar el modo manual de la función.
3		Bloqueo / Dispositivo de seguridad para niñosPara bloquear y desbloquear el panel de control.
4	STOP+GO	Pausa Para activar y desactivar la función.
5	-	Indicador del nivel de calorPara mostrar el nivel de calor.
6	-	Indicadores de tiempo de las zonas de cocciónMuestra la zona para la que se ha ajustado la hora.
7	-	Indicador del temporizadorPara mostrar la hora en minutos.
8		- Para seleccionar una zona de cocción.
9	+/-	- Para aumentar o disminuir el tiempo.
10	+/-	- Para ajustar la temperatura.
11		PowerBoost Para activar la función.

4.3 Indicación de la temperatura en pantalla

Pantalla Descripción
0	La zona de cocción está apagada.
1 - 9 - 2. 6	La zona de cocción está en funcionamiento.El punto indica un cambio de medio nivel de calor.
u	Pausa está en funcionamiento.
A	Calentamiento automático está en funcionamiento.
P	PowerBoost está en funcionamiento.
E + número	Hay un fallo de funcionamiento.
= / ☒ -	OptiHeat Control (indicador de calor residual de 3 pasos): seguir cocinando / mantener caliente / calor residual.
L	Bloqueo / Dispositivo de seguridad para niños está en funcionamiento.
F	El recipiente es inadecuado o demasiado pequeño, o no se ha colocado ningún recipiente sobre la zona de cocción.
-	Desconexión automática está en funcionamiento.

4.4 OptiHeat Control (indicador de calor residual de 3 pasos)

ADVERTENCIA!

/ 7 Riesgo de quemaduras por or residual.

Los indicadores muestran el nivel de calor residual de las zonas de cocción que está

usando. También pueden iluminarse los indicadores de las zonas de cocción vecinas aunque no las esté utilizando.

Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. lo que hace que la superficie vitrocerámica se caliente por el calor del mismo.

5. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Activación y desactivación

Toque durante 1 segundo para encender o apagar el la placa de cocción.

5.2 Desconexión automática

La función desconecta automáticamente la placa de cocción siempre que:

• todas las zonas de cocción están apagadas,
• no se ajusta un nivel de calor después de encender la placa,
• se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica y la placa de cocción se apaga. Retire el objeto o limpie el panel de control.
• la placa está demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Deje que la zona de cocción se enfríe antes de utilizar la placa de nuevo.
• está utilizando utensilios de cocina no adecuados. Se ilumina el símbolo y la zona de cocción se apaga automáticamente después de 2 minutos.
• no apaga una zona de cocción ni cambia la temperatura. Al cabo de un cierto tiempo, se enciende y se apaga la placa.

Relación entre el ajuste de temperatura y el tiempo tras el que se apaga la placa de cocción:

Ajuste del nivel de calor	La placa de cocción se apaga
u, 1 - 2	6 horas
3 - 4 5 horas
5 4 horas
6 - 9 1,5 hora

5.3 Ajuste de temperatura

Toque para aumentar el nivel de calor. Toque para reducir el nivel de calor. Toque y al mismo tiempo para apagar la zona de cocción.

5.4 Uso de las zonas de cocción

Coloque el utensilio de cocina en el centro de la zona seleccionada. Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina.

5.5 Calentamiento automático

Si activa esta función puede conseguir el ajuste de calor necesario en menos tiempo. La función establece la temperatura al valor más elevado por un cierto tiempo y, después, la baja al valor adecuado.

i

Para activar la función, la zona de cocción debe estar fría.

Para activar la función de una zona de cocción: toque (P se enciende). Toque inmediatamente + (se enciende). Toque inmediatamente — hasta que aparezca el ajuste de temperatura correcto. Transcurridos 3 segundos, se enciende

Para desactivar la función: toque —

5.6 PowerBoost

Esta función suministra potencia adicional a las zonas de cocción por inducción. La función se puede activar para la zona de cocción por inducción durante un periodo de tiempo limitado. Transcurrido ese tiempo, la zona de cocción adopta automáticamente el nivel de temperatura más alto.

i

Consulte el capítulo "Datos técnicos".

Para activar la función de una zona de cocción: toque Se enciende.

Para desactivar la función: toque ☐oP. —

5.7 Temporizador

- Temporizador de cuenta atrás

Puede utilizar esta función para establecer la duración de una sola sesión de cocción.

Ajuste primero temperatura para la zona de cocción y después la función.

Para seleccionar la zona de cocción: toque

- varias veces hasta que parpadee el indicador de la zona de cocción que desee.

Para activar la función o cambiar el

temporizador: toque + b del

temporizador para ajustar el tiempo (00 - 99 minutos). La cuenta atrás comenzará cuando el indicador de la zona de cocción empiece a parpadear.

Para comprobar el tiempo restante: toque

① para seleccionar la zona de cocción. El indicador de la zona de cocción comienza a parpadear. La pantalla muestra el tiempo restante.

Para desactivar la función: toque para

seleccionar la zona de cocción y después — El tiempo restante se sigue descontando hasta llegar a 00. El indicador de la zona de cocción desaparece.

i

Al acabarse la cuenta atrás, suena una señal y 00 parpadea. Se apaga la zona de cocción.

Para detener la señal acústica: toque ⚠️

• Avisador

Puede utilizar esta función mientras la placa está activada y las zonas de cocción no funcionan. La pantalla de temperatura muestra

Para activar la función: toque 🕒 después + o del temporizador para ajustar el tiempo. Al acabarse el tiempo, suena una señal y 00 parpadea.

Para detener la señal acústica: toque ⚠️

Para desactivar la función: toque y

después —. El tiempo restante se sigue descontando hasta llegar a 00.

i

La función no afecta al funcionamiento de las zonas de cocción.

5.8 Pausa

Esta función ajusta todas las zonas de cocción en funcionamiento al nivel de calor más bajo.

Mientras la función está activa, todos los demás símbolos del panel de control están bloqueados.

La función no detiene las funciones del temporizador.

TOque STOP para activar la función.

se enciende.El ajuste de temperatura baja a 1.

Para desactivar la función, toque \+Se GO se enciende el ajuste de temperatura anterior.

5.9 Bloqueo

Se puede bloquear el panel de control mientras funcionan las zonas de cocción. Evita el cambio accidental del nivel de temperatura.

Ajuste en primer lugar el nivel de calor que desee.

Para activar la función: toque se enciende durante 4 segundos. El temporizador se mantiene activo.

Para desactivar la función: toque 🔒. Se enciende el ajuste de calor anterior.

i

La función también se desactiva cuando se apaga la placa.

5.10 Dispositivo de seguridad para niños

Esta función impide el uso accidental o indebido de la placa.

Para activar la función: encienda la placa de cocción con ① No ajuste ningún nivel de calor. Pulse durante 4 segundos. se enciende. Apague la placa de cocción con ①.

Para desactivar la función: encienda la placa de cocción con ①. No ajuste ningún nivel de calor. Toque durante 4 segundos. ② se enciende. Apague la placa de cocción con ①

Para anular la función solo durante el tiempo de cocción: encienda la placa de cocción con ⏻ se enciende. Toque durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Puede utilizar la placa de cocción. Cuando apague la placa de cocción con ⏻, la función vuelve a activarse.

5.11 Limitación de energía

La placa de cocción se ajusta por defecto en su nivel de potencia más alto posible.

Para reducir o aumentar el nivel de potencia:

1. Apague la placa de cocción.
2. Mantenga pulsado ① durante 3 segundos. La pantalla se encienda y se apaga.
3. Mantenga pulsado durante 3 segundos. P46 aparece.
4. Pulse — // del temporizador para ajustar el nivel de potencia.

Niveles de potencia

Consulte el capítulo "Datos técnicos".

PRECAUCIÓN!

Asegúrese de que la potencia seleccionada se adapta a los fusibles de la instalación doméstica.

• P46 — 4600 W
• P15 — 1500 W
• P20 — 2000 W
• P25 — 2500 W
• P30 — 3000 W
• P35 — 3500 W

- P40 — 4000 W

5.12 Gestión de energía

Si las zonas múltiples están activas y la potencia consumida supera la limitación de la alimentación eléctrica, esta función divide la potencia disponible entre todas las zonas de cocción. La placa controla los ajustes de calor para proteger los fusibles de la instalación doméstica.

• Si la placa alcanza el límite máximo de potencia disponible (consulte la placa de características), la potencia de las zonas de cocción se reduce automáticamente.
• El ajuste de temperatura de la zona de cocción seleccionada siempre se prioriza. La potencia restante se divide entre las zonas de cocción previamente activadas en orden inverso de selección.
• La pantalla de ajuste de calor de las zonas reducidas cambia entre el ajuste de calor seleccionado inicialmente y el ajuste de calor reducido.
• Espere a que la pantalla deje de parpadear o reduzca el ajuste de calor de la zona de cocción seleccionada. Las zonas de cocción siguen funcionando con el ajuste de calor reducido. Si fuera necesario, cambie manualmente los ajustes de temperatura de las zonas de cocción.

5.13 Hob ^2 Hood

Es una función automática avanzada que conecta la placa de cocción a una campana especial. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y temperatura del utensilio de cocina más caliente en la placa de cocción. También puede operar manualmente el ventilador desde la placa de cocción.

Para la mayoría de las campanas, el sistema remoto esta desactivado de origen. Actívelo antes de usar la función. Para más información, consulte el manual de instrucciones de la campana.

Uso automático de la función

Para utilizar la función automáticamente, ajuste el modo automático en H1 – H6. La placa está ajustada de origen en H5. La campana reacciona siempre que funciona la placa. La placa de cocción reconoce automáticamente la temperatura del utensilio de cocina y ajusta la velocidad del ventilador.

Modos automáticos

Luz automática	Hervir1)	Freir2)
Modo H0 Apagado Apagado Apagado
Modo H1 Encendido Apagado Apagado
Modo H23)	Encendido Velocidad del ventilador 1	Velocidad del ventilador 1
Modo H3 Encendido Apagado Velocidad		del ventilador 1
Modo H4 Encendido Velocidad del ventilador 1		Velocidad del ventilador 1
Modo H5 Encendido Velocidad del ventilador 1		Velocidad del ventilador 2
Modo H6 Encendido Velocidad del ventilador 2		Velocidad del ventilador 3

1) La placa detecta el proceso de ebullición y activa la velocidad del ventilador según el modo automático.
2) La placa detecta el proceso de fritura y activa la velocidad del ventilador según el modo automático.
3) Este modo activa el ventilador y la luz, y no depende de la temperatura.

Cambio del modo automático

1. Desactive el aparato.
2. Toque ① durante 3 segundos. La pantalla se enciende y se apaga.
3. Toque durante 3 segundos.
4. Toque varias veces hasta que se encienda H
5. Toque del temporizador para seleccionar un modo automático.

i

Para operar la campana directamente con el panel de la campana, desactive el modo automático de la función.

i

Cuando termine de cocinar y apague la placa de cocción, la campana puede seguir funcionando un breve período de tiempo. Tras ese tiempo, el sistema desactiva el ventilador automáticamente y evita la activación accidental del ventilador durante los siguientes 30 segundos.

Ajuste manual de la velocidad del ventilador

También puede utilizar la función manualmente. Para ello, toque mientras la placa está encendida. Así se desactiva el funcionamiento automático de la función y es posible modificar manualmente la velocidad del ventilador. Al pulsar se incrementa en un nivel la velocidad del ventilador. Cuando alcance un nivel intensivo y pulse de nuevo, ajustará la velocidad del ventilador en 0 y lo apagará. Para volver a poner en marcha el ventilador con la velocidad 1, toque

i

Para activar el funcionamiento automático, apague la placa de cocción y vuelva a encenderla.

Activación de la luz

Puede hacer que la placa de cocción active automáticamente la luz al encender la placa. Para ello, ajuste el modo automático en H1 – H6.

i

La luz de la campana se apaga 2 minutos después de apagar la placa de cocción.

6. CONSEJOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Utensilios de cocina

En las zonas de cocción por inducción, un campo electromagnético fuerte crea un calor muy rápido en los utensilios de cocina.

Utilice las zonas de cocción por inducción con los utensilios de cocina adecuados.

• La base de los recipientes debe ser lo más gruesa y plana posible.
• Asegúrese de que las bases de los utensilios están limpias y secas antes de colocarlas sobre la placa de cocción.
• Para evitar arañazos, no deslice ni frote la olla sobre el vidrio de cerámica.

Material del utensilio de cocina

- correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).

- incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana.

El utensilio de cocina es adecuado para cocinar con inducción si:

• el agua hierve muy rápido en una zona con el ajuste de calor máximo.
• un imán se coloca en la base del utensilio de cocina.

Dimensiones del utensilio de cocina

• Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina.
• La eficacia de la zona de cocción depende del diámetro del utensilio. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción.
• Por razones de seguridad y resultados de cocción óptimos, no utilice utensilios de

cocina mayores que los indicados en la "Especificación de las zonas de cocción". Evite mantener los utensilios de cocina cerca del panel de control durante la sesión de cocción. Esto puede afectar al funcionamiento del panel de control o activar accidentalmente las funciones de la placa.

Consulte "Datos técnicos".

6.2 Ruidos durante la utilización

Es posible que escuche los ruidos siguientes:

• crujido: el utensilio de cocina está fabricado con distintos tipos de materiales (construcción por capas).
• silbido: está utilizando una zona de cocción con muy elevado nivel de potencia y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).
• zumbido: el nivel de calor utilizado es alto.
• chasquido: se produce una conmutación eléctrica.
• siseo, zumbido: el ventilador está en funcionamiento.

Estos ruidos son normales y no indican fallo alguno.

6.3 Ejemplos de aplicaciones de cocción

La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al aumento del consumo de potencia. Significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia.

Los datos de la tabla son solo orientativos.

Ajuste del nivel de calor	Utilícelo para: Tiempo	(min)	Sugerencias
- 1	Mantener calientes los alimentos. como esti-me necesario		Tape los utensilios de cocina.
1 - 2. Salsa holandesa, derretir: mantequilla,chocolate, gelatina.		5 - 25 Remover de vez en cuando.
1 - 2. Cuajar: tortilla, huevos revueltos. 10 - 40 Cocinar con tapa.
2. - 3. Arroces y platos cocinados con leche,calentar comidas preparadas.		25 - 50 Añadir al menos el doble de líquidoque de arroz; los platos lácteos debenremoverse a media cocción.
3. - 4. Cocinar al vapor verduras, pescados ocarnes.		20 - 45 Añada un par de cucharadas de líqui-do.
4. - 5. Cocinar patatas al vapor. 20 - 60 Utilice como máximo 1⁄4 l de agua para750 g de patatas.
4. - 5. Grandes cantidades de alimentos, es-tofados y sopas.		60 - 150 Hasta 3 litros de líquido además delos ingredientes.
5. - 7 Freír ligeramente: escalopes, ternera“cordon bleu”, chuletas, hamburguesas, salchichas, hígado, filetes rusos,huevos, tortitas, rosquillas.		como esti-me necesario	Dele la vuelta a media cocción.
7 - 8 Asado fuerte, bolas de patata, filetesde lomo, filetes.		5 - 15 Dele la vuelta a media cocción.
9 Hervir agua, cocer pasta, dorar carne (gulash, asado), freír patatas.

Hervir grandes cantidades de agua. PowerBoost está activado.

6.4 Consejos para Hob ^2 Hood

Cuando utilice la placa de cocción con la función:

• Proteja el panel de la campana de la luz solar directa.
• No dirija focos halógenos hacia el panel de la campana.
• No cubra el panel de control de la placa de cocción.
• No interrumpa la señal entre la placa de cocción y la campana (por ejemplo, con la mano, algún mango o un utensilio alto). Consulte la figura.

La campana de la figura es solo a título ilustrativo.

Otros aparatos controlados a distancia pueden bloquear la señal. No utilice ningún otro aparato cerca de la placa mientras esté Hob ^2 Hood activado.

Campanas extractoras con la función Hob²Hood

Para conocer la gama completa de campanas extractoras que usan esta función, consulte nuestro sitio web para consumidores. Las campanas extractoras Electrolux que usan esta función deben tener el símbolo

7. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Información general

• Limpie la placa después de cada uso.
- Utilice siempre recipientes cuya base esté limpia.
- Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento normal de la placa.
- Utilice un limpiador especial para la superficie de la placa.
- Utilice un rascador especial para el cristal.

7.2 Limpieza de la placa

- Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico,

azúcar y alimentos que contengan azúcar, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

• Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.

- Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño.

8. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Qué hacer si...

Problema Posible causa Solución

La placa no se enciende o no funciona.	La placa no está conectada a un suministro eléctrico o está mal conectada.	Compruebe si la placa se ha conectado correctamente a la red eléctrica.
Ha saltado el fusible. Asegúrese de que el fusible es la cau-		sa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.
Problema Posible causa Solución
No ha ajustado la temperatura antes de que transcurran 10 segundos.		Vuelva a encender la placa y ajuste el nivel de calor en menos de 10 segundos.
Ha pulsado 2 o más sensores al mismo tiempo.		Toque solo un sensor.
Pausa está en funcionamiento. Consulte "Uso diario".
Hay agua o grasa en el panel de control.		Limpie el panel de control.
Se emite una señal acústica y la placa se apaga.Se emite una señal acústica cuando la placa se apaga.	Ha colocado uno o varios sensores. Retire el objeto de los sensores.
La placa se apaga. Ha colocado algo sobre el sensor 1 .		Retire el objeto del sensor.
El indicador de calor residual no se enciende.	La zona no está caliente porque ha funcionado poco tiempo o el sensor está dañado.	Si la zona ha funcionado el tiempo suficiente como para estar caliente, consulte con el centro de servicio autorizado.
Hob ^2 Hood no funciona. Ha tapado el panel de control. Retire el objeto del panel de control.
Puede estar utilizando un utensilio muy alto que bloquea la señal.		Utilice un utensilio más pequeño, cambie la zona de cocción o manipule manualmente la campana de cocción.
Calentamiento automático no funciona.	La zona está caliente. Deje que la zona se enfríe lo suficiente.
Se ha ajustado el nivel de calor más alto.		El nivel de cocción máximo tiene la misma potencia que la función.
El valor de la potencia varía entre dos niveles.	Gestión de energía está en funcionamiento.	Consulte "Uso diario".
Los sensores se calientan. El utensilio de cocina es demasiado grande o está colocado demasiado cerca de los mandos.		Coloque los utensilios de cocina grandes en las zonas traseras si es posible.
se enciende.	Dispositivo de seguridad para niños o Bloqueo está en funcionamiento.	Consulte "Uso diario".
se enciende.	No hay ningún utensilio de cocina sobre la zona.	Ponga un recipiente sobre la zona.
El utensilio de cocina no es adecuado.		Utilice utensilios de cocina adecuados. Consulte "Consejos".
El diámetro de la base del utensilio de cocina es demasiado pequeño para la zona.		Utilice el utensilio de cocina con las dimensiones adecuadas. Consulte "Datos técnicos".
y un número se encienden.	Se ha producido un error en la pla-ca.	Apague la placa y vuelva a encenderla después de 30 segundos. Si vuelve a aparecer desconecte la placa de cocción de la red eléctrica. Espere 30 segundos antes de volver a conectar la placa. Si el problema continúa, pón-gase en contacto con el Centro de ser-vicio técnico.
Se oye un pitido constante. La conexión eléctrica no es correcta. Desconecte la placa de cocción de la red eléctrica. Pida a un electricista cualificado que compruebe la instalación.

8.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicio técnico. Facilite la información de la placa de características. Indique también el código de tres dígitos de la placa vitrocerámica (se encuentra en la esquina de la superficie vitrocerámica) y el mensaje de error que aparezca. Asegúrese de que

maneja la placa de cocción adecuadamente. De lo contrario, el personal del servicio técnico o del distribuidor facturará la reparación efectuada, incluso en el caso de que el aparato se encuentre en periodo de garantía. Las instrucciones sobre servicio técnico y condiciones de garantía se encuentran en el folleto de garantía que se suministra con el aparato.

9. DATOS TÉCNICOS

9.1 Placa de datos técnicos

Modelo LIL61336C Número de producto (PNC) 949 599 136 00

Tipo 62 B3A 02 AA 220-240 V \~ 50-60 Hz

Inducción 4.6 kW Hecho en Alemania

N° serie: 4.6 kW

ELECTROLUX

9.2 Especificaciones de la zona de cocción

Zona de cocción Potencia nominal (ajuste de calor máx.) [W]		PowerBoost [W]	PowerBoost du-ración máxima [min]	Diámetro del utensilio de coci-na [mm]
Anterior izquierda 2300 3200 10 125 - 210
Posterior izquierda 1800 2800 8 145 - 180
Anterior derecha	1800	2800	5	145 - 245
	3500	3700	5	245 - 280

La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla.

Cambia con el material y las medidas del utensilio.

Para obtener unos resultados de cocción óptimos, utilice recipientes de diámetro inferior al indicado en la tabla.

10. EFICACIA ENERGÉTICA

10.1 Información del producto\*

Identificación del modelo LIL61336C
Tipo de placa Placa empotrada
Número de zonas de cocción 3
Tecnología de calentamiento Inducción
Diámetro de las zonas de cocción circulares (∅) Anterior izquierda	21 cm
	Posterior izquierda	18 cm
Consumo energético por zona de cocción (EC elec- tric cooking)	Anterior izquierda	179,6 Wh / kg
	Posterior izquierda	183,0 Wh / kg
Consumo enegértico de la placa de cocción (EC electric hob) 179,7 Wh / kg

* Para la Unión Europea de coformidad con EU 66/2014. Para el Bielorrusia de conformidad con la STB 2477-2017, Anexo A. Para Ucrania, de conformidad con la 742/2019.
EN 60350-2 - Aparatos electrodomésticos: encimeras eléctricas - Parte 2: Placas - Métodos de medición del rendimiento

10.2 Ahorro de energía

Estos consejos la ayudarán a ahorrar energía al cocinar cada día.

• Cuando caliente agua, utilice solo la cantidad que necesite.
• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.

• Coloque el utensilio de cocina sobre la zona de cocción antes de encenderla.

• Coloque los utensilios de cocina pequeños en zonas de cocción pequeñas.

• Coloque el utensilio de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

11. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

[Non-Text]

......

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

[EMPTY]

[Non-Text]

[EMPTY]

[EMPTY]

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

[EMPTY]

......

[Non-Text]

......

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

[EMPTY]

[Non-Text]

[EMPTY]

[EMPTY]

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

[EMPTY]

[EMPTY]

electrolux.com
