Tipo de producto	Horno eléctrico integrado
Marca	Candy
Modelo	CIVS 677
Color	Acero inoxidable / Negro
Capacidad del horno	65 Litros
Ancho	595 mm
Alto	595 mm
Fondo	568 mm
Peso neto	32 kg
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Carga conectada	3.3 kW
Clase de eficiencia energética	A+
Funciones del horno	Ventilador, Grill, Turbo, Calor inferior, Calor superior, Descongelación, Modo pizza
Tipo de puerta	Toque frío, vidrio interior extraíble
Limpieza	Panel posterior de esmalte catalítico
Características de seguridad	Bloqueo infantil, corte térmico, puerta fría
Pantalla	Pantalla táctil LED
Disponibilidad de repuestos	Disponible por 10 años
Índice de reparabilidad	8.2/10

Preguntas frecuentes - CIVS 677 CANDY

¿Cuál es la capacidad del horno del Candy CIVS 677?

El Candy CIVS 677 tiene una capacidad de horno de 65 litros, adecuado para platos grandes.

¿Cómo configuro el bloqueo infantil en mi horno Candy?

Mantenga presionado el botón de bloqueo durante 3 segundos hasta que aparezca el icono de bloqueo en la pantalla.

¿Puedo usar papel de aluminio en el horno?

Evite usar papel de aluminio directamente en el fondo del horno, ya que puede causar daños por calor. Úselo en bandejas para hornear.

¿Cómo limpio los paneles catalíticos?

El panel posterior de esmalte catalítico se autolimpia absorbiendo la grasa. Encienda el horno vacío a alta temperatura (250°C) durante 30 minutos.

¿Qué significa el código de error E01?

El código de error E01 indica una falla del sensor. Intente reiniciar el horno apagando la alimentación durante 5 minutos. Si persiste, contacte al servicio técnico.

¿Cómo reemplazo la bombilla del horno?

Desconecte la alimentación, retire la cubierta de vidrio girándola en sentido antihorario y reemplácela con una bombilla de 40W resistente a 300°C.

¿Se puede quitar la puerta del horno para limpiarla?

Sí, el vidrio interior es extraíble. Abra la puerta completamente, levante los clips y deslice el panel de vidrio hacia afuera.

¿Cuáles son las dimensiones para la instalación?

El espacio empotrado debe tener al menos 595x595x568 mm (An x Al x Pr) para una ventilación adecuada.

¿Cómo uso el modo pizza?

Seleccione la función pizza, precaliente a 220°C, coloque la pizza en la rejilla más baja y hornee durante 10-15 minutos.

¿Dónde puedo encontrar el manual de usuario?

El manual está disponible para descargar en notice-facile.com en formato PDF.

MANUAL DE USUARIO CIVS 677 CANDY

Manual de Instrucciones para una Placa de Inducción

ESPAÑOL

CIVS 677

CI6744

1.1 Advertencias de seguridad

Nos importa su seguridad. Lea esta información antes de utilizar la placa.

1.2 Instalación

1.2.1 Peligro de descarga eléctrica

• Desconecte el dispositivo de la red eléctrica antes de realizar cualquier operación o mantenimiento sobre este.
• Es fundamental y obligatorio conectar el dispositivo a un buen sistema de cableado a tierra.
• Cualquier alteración en el sistema doméstico de cableado debe realizarla un electricista cualificado.
• El incumplimiento de estos consejos puede resultar en una descarga eléctrica o la muerte.

1.2.2 Peligro de corte

• Cuidado: los bordes del panel son afilados.
• Si no se siguen estas precauciones, se pueden producir lesiones o cortes.

1.2.3 Instrucciones de seguridad importantes

• Lea estas instrucciones atentamente antes de instalar o utilizar este dispositivo.
• No se debe colocar nunca sobre el aparato materiales o productos combustibles.
• Asegúrese de que esta información se encuentre disponible para la persona responsable de la instalación del aparato, ya que esto podría reducir los costes de instalación.
• Para evitar peligros, el aparato debe instalarse conforme a las instrucciones de instalación.
• Solo una persona debidamente cualificada debe realizar la correcta instalación y conexión a tierra de este aparato.
• Este aparato debe conectarse a un circuito que

incluya un enchufe de aislamiento que permita su total desconexión de la red eléctrica.

- En caso de no realizarse correctamente la instalación del aparato, se podría invalidar cualquier reclamación de garantía o responsabilidad.

1.3 Funcionamiento y mantenimiento

1.3.1 Peligro de descarga eléctrica

• No cocine sobre una placa rota o fracturada. Si la superficie de la placa está rota o fracturada, apague el aparato de inmediato, desconéctelo de la red eléctrica (enchufe de pared) y póngase en contacto con un técnico cualificado.
• Desconecte la placa del enchufe de pared antes de realizar operaciones de limpieza o mantenimiento.
• El incumplimiento de estos consejos puede resultar en una descarga eléctrica o la muerte.

1.3.2 Peligro para la salud

• Este aparato cumple las normativas de seguridad electromagnética.
• No obstante, las personas con marcapasos cardíacos u otros implantes eléctricos (tales como bombas de insulina) deben consultar con su médico o fabricante del implante antes de utilizar este aparato, para asegurarse de que sus implantes no se vean afectados por el campo electromagnético.

- El incumplimiento de estos consejos puede resultar en la muerte.

1.3.3 Peligro de superficie caliente

• Durante el uso, algunas piezas accesibles del aparato se calentarán lo suficiente como para causar quemaduras.
• No deje que el cuerpo, la ropa o cualquier otro elemento más allá de los accesorios de cocina adecuados entren en contacto con el cristal de inducción hasta que la superficie esté fría.
• No se deberían colocar sobre la superficie de la placa objetos metálicos tales como cuchillos, tenedores, cucharas y tapas, ya que pueden calentarse.
• Mantenga a los niños alejados.

- Las asas de las cacerolas pueden estar calientes al tacto. Asegúrese de que las asas de las cacerolas no sobresalgan sobre otras zonas de cocinado que estén encendidas. Mantenga las asas lejos del alcance de los niños.

- El incumplimiento de estos consejos puede resultar en quemaduras y escaldaduras.

1.3.4 Peligro de corte

- La afilada cuchilla de un rascador de placas aparece cuando se retrae la cubierta de seguridad. Utilícelo con extremo cuidado y guárdelo siempre de forma segura y fuera del alcance de los niños.

- Si no se siguen estas precauciones, se pueden producir lesiones o cortes.

1.3.5 Instrucciones de seguridad importantes

- Nunca deje el aparato desatendido cuando se encuentre en uso. Los derrames causan humo y residuos de grasa que pueden prender.

- Nunca utilice el aparato como superficie de trabajo o almacenamiento.

- Nunca deje objetos o utensilios sobre el aparato.

- No coloque ni deje objetos imantados (p. ej., tarjetas de crédito, tarjetas de memoria) o dispositivos electrónicos (p. ej., ordenadores, reproductores de MP3) cerca del aparato, ya que pueden verse afectados por el campo electromagnético.

- Nunca utilice el aparato para templar o calentar la habitación.

- Después del uso, apague siempre las zonas de cocción y la placa tal y como se describe en este manual (p. ej., mediante los controles táctiles). No confíe en la función de detección de cacerolas para que se apaguen las zonas de cocción cuando retire las ollas.

- No permita que los niños jueguen con el aparato, se sienten, se pongan de pie o trepen por él.

- No almacene objetos interesantes para los niños en armarios que se encuentren sobre el aparato. Si los niños trepan por la placa, pueden sufrir lesiones graves.

- No deje a los niños solos o sin vigilancia en la zona en la que se encuentre el aparato en uso.

- Los niños o personas con diversidad funcional que tengan

limitada su capacidad para utilizar el aparato deberían tener una persona responsable y competente que les instruya sobre su empleo. El instructor debería estar satisfecho de que puedan utilizar el aparato sin peligro para sí mismos o su entorno.

- No repare ni reemplace ninguna pieza del aparato a menos que se haya recomendado específicamente en el manual. El resto de operaciones de servicio las deberá realizar un técnico cualificado.

- No utilice un limpiador a vapor para limpiar la placa.

- No coloque ni deje caer objetos pesados sobre la placa.

- No se ponga de pie sobre la placa.

- No utilice cacerolas con bordes dentados ni arrastre ollas por la superficie del cristal de inducción, ya que estas acciones podrían rayar el cristal.

- No utilice estropajos u otros agentes limpiadores muy agresivos para limpiar la placa, ya que esto puede rayar el cristal de inducción.

- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por el servicio técnico o cualquier profesional cualificado similar para evitar peligros.

- Este aparato está diseñado para su uso doméstico y para aplicaciones similares, tales como: áreas de cocina para personal en tiendas, oficinas y otros entornos de trabajo, granjas, clientes en hoteles, moteles y otros entornos residenciales similares, y entornos del tipo bed and breakfast.

- ADVERTENCIA: El electrodoméstico y sus accesorios se calientan durante el uso.

- Debe prestarse atención para no tocar los elementos que producen calor.

- Los niños menores de 8 años deben mantenerse lejos del aparato o estar continuamente supervisados.

- Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos, siempre y cuando previamente hayan recibido la supervisión y las instrucciones necesarias para utilizar el aparato de forma segura y comprendan los riesgos que implica.

- Los niños no deben jugar con este electrodoméstico. La limpieza y el mantenimiento de este aparato no deben

llevarlos a cabo niños que no estén bajo la supervisión de adultos.

- ADVERTENCIA: Puede resultar peligroso cocinar sin vigilancia en una placa con grasa o aceite, ya que pueden producirse incendios. NUNCA intente apagar un incendio con agua; debe apagar el aparato y cubrir posteriormente la llama, p. ej., con una tapa o una manta contra incendios.

- ADVERTENCIA: Peligro de incendio: no almacene artículos sobre las superficies de cocción.

- Advertencia: Si la superficie está fracturada, apague el aparato para evitar la posibilidad de descarga elétrica para superficies de placa de vidrio-cerámica o material similar que protege las piezas vivas.

- No se debe utilizar un limpiador a vapor.

- El aparato no está diseñado para que se use por medio de un temporizador externo o sistema de control remoto independiente.

Enhorabuena por la compra de su nueva Placa de Inducción.

Le recomendamos que dedique cierto tiempo en leer este Manual de Instrucciones/Instalación para saber exactamente cómo instalar y utilizar la placa de forma correcta.

Para obtener información sobre la instalación, lea la sección de instalación.

Lea atentamente todas las instrucciones de seguridad antes de utilizar la placa y conserve este Manual de Instrucciones/Instalación para referencias futuras.

2. Inducción del producto

2.1 Vista superior

Nota: será el DISEÑO DEL PRODUCTO CANDY

1. Máx. 1200/1500 W zona
2. Máx. 2300/2600 W zona
3. Máx. 3000/4000 W zona

(NOTA: CIVS 677 hasta 4000 W de potencia, CI6744 hasta 4400 W de potencia)

1. Placa de cristal

2.2 Panel de control

Nota: será CANDY UI

1. Controles de selección de la zona de calentado
2. Control del temporizador
3. Control deslizante de regulación de la Potencia / Temporizador
4. Control de la función Potencia Máxima
5. Control del bloqueo

2.3 Teoría de funcionamiento

La inducción es una tecnología de cocción segura, avanzada, eficiente y económica. Funciona a través de vibraciones electromagnéticas que generan calor directamente sobre la cacerola, en lugar de hacerlo indirectamente mediante el calentamiento de la superficie de cristal. El cristal se calienta únicamente porque la cacerola puede llegar a calentarlo.

circuito magnético placa vitrocerámica bobina de inducción corrientes inducidas

2.4 Antes de utilizar su nueva placa de inducción

• Lea esta guai, prestando especial atención a la sección «Advertencias de Seguridad».
• Retire todas las pedulas protectoras que pudieran quedar aún en la placa de inducción.

2.5 Especificaciones técnicas

Placa de cocción	CIVS 677 y CI 6744
Zonas de cocción	3 zonas
Voltaje de alimentación	220-240V~ 50/60Hz
Potencia eléctrica instalada	7200W
Dimensiones del producto L× A× AL(mm)	590X520X55
Dimensiones integrado A× B (mm)	560X490

El peso y las dimensiones son aproximados. Dado que estamos en constante mejora de nuestros productos, puede que cambiemos las especificaciones y el diseño sin previo aviso.

3. Funcionamiento del Producto

3.1 Controles táctiles

• Los controles responden al tacto, por lo que no es necesario aplicar presión.
• Utilice la yema del dedo, no la punta.
• Se oye un pitido cada vez que se registra un contacto táctil.
• Asegúrese de que los controles están siempre limpios, secos y de que no haya ningún objeto (p. ej., un utensilio o trapo) que los cubra. Incluso una pequeña película de agua puede dificultar el funcionamiento de los controles.

3.2 Elección de los accesorios de cocina adecuados

- Utilice únicamente accesorios de cocina con base apta para cocinas de inducción. Busque el símbolo de inducción en el embalaje o en la parte inferior de la cacerola.

• Se puede comprobar si los accesorios de cocina son aptos realizando una prueba de imán. Pase un imán por la base de la cacerola. Si se produce atracción, la cacerola es apta para inducción.

• Si no se dispone de un imán:

• Ponga un poco de agua en la cacerola que se desee comprobar.

• Si no parpadea en la pantalla y se calienta el agua, la cacerola es apta.

- Los accesorios de cocina fabricados en los siguientes materiales no son aptos para inducción: acero inoxidable puro, aluminio o cobre sin base magnética, cristal, madera, porcelana, cerámica y loza.

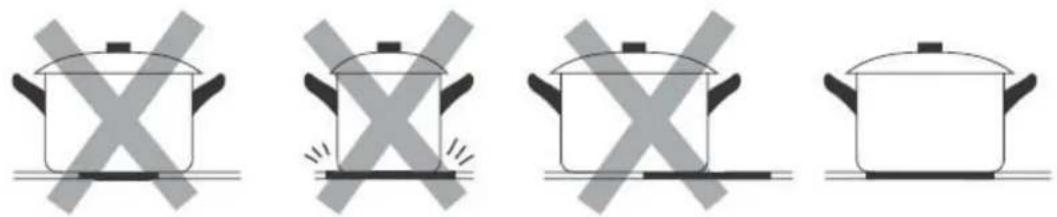

No utilice accesorios de cocina con bordes dentados o base curvada.

Asegúrese de que la base de la cacerola sea lisa, se mantenga en posición plana sobre el cristal y sea del mismo tamaño que la zona de cocción. Utilice cacerolas cuyo diámetro sea del tamaño del gráfico de la zona seleccionada. Si se utiliza una cacerola ligeramente más ancha, la energía se utilizará a su máxima eficiencia. Si se utiliza una cacerola más pequeña, la eficiencia podría ser inferior a lo esperado. Puede que la placa no detecte cacerolas de un tamaño inferior a 140 mm. Centre la cacerola sobre la zona de cocción.

Levante siempre las cacerolas de la placa de inducción y no las deslice, ya que podría arañarse el cristal.

3.3.1 Empezar a cocinar

Toque el control ENCENDIDO/APAGADO durante tres segundos. Después del encendido, el zumbador pita una vez, todas las pantallas muestran « -» o « - -», lo que indica que la placa de inducción se ha puesto en modo de espera.
Coloque una cacerola adecuada sobre la zona de cocción que se vaya a utilizar.• Asegúrese de que la base de la cacerola y la superficie de la zona de cocción estén limpias y secas.
Al tocar el control de selección de la zona de calentamiento, parpadeará el indicador junto a la llave.
Seleccione un ajuste de calor tocando el control.• Si no se selecciona un ajuste de calor en 1 minuto, la placa se apaga automáticamente. Habrá que empezar de nuevo por el paso 1.• Se puede modificar el ajuste de calor en cualquier momento durante la cocción.

Si la pantalla parpadea de manera alterna con el ajuste de calor

Significa que:

• No se ha colocado una cacerola en la zona correcta de cocción o,
• La cacerola que se estáutilizando no es apta para la cocina de inducción o,
• La cacerola es demasiado pequeña o no estácentrada sobre la zona de cocción.

No se produce calentamiento alguno hasta que se coloque una cacerola apta en la zona de cocción. La pantalla se apagará automáticamente después de 2 minutos si no se coloca una cacerola apta sobre la zona de cocción.

3.3.2 Acabar de cocinar

Toque el control de selección de zona de calentamiento que se desee apagar.
Apague la zona de cocción desplazando el control a la posición « o» .Asegúrese de que la pantalla muestre « 0» .
Apague toda la placa pulsando el controlENCENDIDO/APAGADO.
Tenga cuidado con las superficies calientesAparecerá la indicación « H» en la zona de cocción que esté caliente al tacto. Desaparecerá cuando la superficie se haya enfriado hasta una temperatura segura. También puede utilizarse como función de ahorro de energía; si desea calentar otras cacerolas, utilice la zona de cocción que aún esté caliente.

3.3.3 Uso de la función Potencia Máxima

Activar la función Potencia Máxima
Toque el control de selección de la zona de calentamiento
BAl tocar el control Potencia Máxima, el indicador de zona mostrará « b», que significa que la potencia alcanza el nivel máximo
Cancelar la función Potencia Máxima
Toque el control de selección de zona de calentamiento para la que se desee cancelar la función Potencia Máxima
Al tocar el control Potencia Máxima para cancelar la función Potencia Máxima, la zona de cocción volverá a su ajuste original.

• Esta función es válida para cualquier zona de cocción.
• La zona de cocción vuelve a su ajuste original después de 5 minutos.
• Si el ajuste de calor original equivale a 0, volveráa 9 transcurridos 5 minutos.

3.3.4 Bloqueo de los controles

• Se pueden bloquear los controles para evitar los usos no intencionales (p. ej., que los niños enciendan las zonas de cocción de forma accidental).
• Cuando los controles están bloqueados, todos los controles excepto el de ENCENDIDO/APAGADO se encuentran deshabilitados.

Para bloquear los controles
Toque el control de bloqueo	El indicador del temporizador mostrará « Lo»
Para desbloquear los controles
Toque y mantenga pulsado el control de bloqueo	durante unos segundos.

Cuando la placa se encuentra en modo bloqueo, todos los controles se deshabilitan, salvo el de ENCENDIDO/APAGADO ①; se puede apagar siempre la placa de inducción con el control de ①ENCENDIDO/APAGADO en caso de emergencia, pero se deberá desbloquear la placa durante el siguiente funcionamiento.

3.3.5 Control del temporizador

Se puede utilizar el temporizador de dos maneras diferentes:

• Se puede utilizar como avisador por minutos. En este caso, el temporizador no encenderáninguna zona de cocción cuando el tiempo seleccionado se haya agotado.
• Puede ajustarse para que apague una o más zonas de cocción después de que el tiempo seleccionado se haya agotado. El tiempo máximo del temporizador es 99 min.

a) Uso del temporizador como avisador por minutos

Si no se selecciona una zona de cocción

Asegúrese de que la placa esté encendida.Nota: se puede utilizar el avisador por minutos incluso cuando no se selecciona ninguna zona de cocción.
Al tocar el control del temporizador, se mostrará « 10» en el indicador del contador y empezará a parpadear el « 1» .
Seleccione el tiempo tocando el control (ej. 5).
Al tocar el control del temporizador de nuevo, parpadeará el « 0» .
Ajuste el tiempo tocando el control (ej. 9); ahora, el temporizador que ha seleccionado es de 95 minutos.
Cuando se ajusta el tiempo, se inicia de inmediato la cuenta atrás. La pantalla mostrará el tiempo restante.
El zumbidor pitará durante 30 segundos y el indicador del temporizador mostrará « - -» cuando concluya el tiempo seleccionado.

b) Ajuste del temporizador para apagar una o más zonas de cocción

Seleccione una zona
Toque el control de selección de zona de calentamiento para la que se desee ajustar el temporizador.
Al tocar el control del temporizador, se mostrará « 10» en el indicador del contador y empezará a parpadear el « 1» .
Seleccione el tiempo tocando el control (ej. 5).
Al tocar el control del temporizador de nuevo, parpadeará el « 0»
Ajuste el tiempo tocando el control (ej. 9); ahora, el temporizador que ha seleccionado es de 95 minutos.
Cuando se ajusta el tiempo, se inicia de inmediato la cuenta atrás. La pantalla mostrará el tiempo restante.NOTA: Se iluminará el punto rojo junto al indicador del nivel de potencia para indicar que se ha seleccionado esa zona.
Cuando finalice el temporizador de cocción, se apagará la zona de cocción correspondiente de forma automática.

Las otras zonas de cocción que estuvieran encendidas con anterioridad seguirán funcionando.

ajuste más zonas:

Los pasos para ajustar más zonas son similares a los pasos para el ajuste de una zona;Cuando fije el temporizador para varias zonas de forma simultánea, se encenderán los puntosdecimales correspondientes a esas zonas. El indicador de los minutos mostrará los minutos deltemporizador. Parpadeará el punto de la zona seleccionada, tal y como se muestra a continuación: (puesto a 15 minutos) (puesto a 45 minutos)

Una vez transcurrido el tiempo especificado, la zona cocción correspondiente se apagará. Entonces, se mostrará la temporización de la otra zona y parpadeará el punto correspondiente a dicha zona, tal y como se muestra a continuación:	(puesto a 30 minutos)
Toque el control de la zona de cocción; se mostrará la temporización correspondiente en el indicador del temporizador.

c) Cancelar el temporizador

Toque el control de selección de zona de calentamiento para la que se desee cancelar el temporizador.
Al tocar el control del temporizador, el indicador parpadeará.
Toque el control deslizante de regulación para poner el temporizador a « 00» (cancelado).

3.3.6 Tiempo de funcionamiento por defecto

La función de parada automática es una función de protección de la seguridad de la placa de inducción. Hace que la placa se apague automáticamente si se le olvida apagar la cocción. La siguiente tabla muestra los tiempos de funcionamiento por defecto para los distintos niveles de potencia:

Nivel de potencia	1	2	3	4	5	6	7	8	9
Tiempo de funcionamiento por defecto	8	8	8	4	4	4	2	2	2

Cuando se aparta la cacerola, la placa de inducción deja de calentar de inmediato y esta se apaga automáticamente una vez transcurridos 2 minutos.

Las personas que usen marcapasos deben consultar con su médico antes de utilizar el aparato.

4. Directrices de cocción

Tenga cuidado al frej puesto que el aceite y la grasa se calientan muy rápido, especialmente si se usa la función Máima Potencia. A temperaturas muy altas, el aceite y la grasa se queman espontáneamente, lo que puede dar lugar a un riesgo grave de incendio.

4.1 Consejos de cocción

• Cuando los alimentos alcancen la ebullición, reduzca el ajuste de temperatura.
• El uso de una tapa reducirálos tiempos de cocinado y se ahorraráenergí al conservar el calor.
• Minimice la cantidad de quido o grasa para reducir los tiempos de cocinado.
• Empiece a cocinar en un ajuste alto y reduzca el ajuste cuando el alimento se haya calentado por completo.

4.1.1 Cocinar a fuego lento, cocinar arroz

- El cocinado a fuego lento se produce por debajo del punto de ebullición, a aproximadamente 85 °C, cuando se producen burbujas ocasionalmente

en la superficie de un líquido de cocinado. Es la clave para preparar deliciosas sopas y caldos suaves, ya que los sabores se desarrollan sin cocinar en exceso los alimentos. También se deberían cocinar así las salsas con base de huevo y espesadas con harina, por debajo del punto de ebullición.

- Algunas técnicas, como el cocinado de arroz por el método de absorción, pueden requerir un ajuste superior al ajuste más bajo para garantizar que los alimentos se cocinen adecuadamente en el tiempo recomendado.

4.1.2 Soasar un filete

Para cocinar sabrosos filetes:

1. Deje la carne a temperatura ambiente durante alrededor 20 minutos antes de cocinarla.
2. Caliente una sartén de base pesada.
3. Unte ambos lados del filete con aceite. Vierta una pequeña cantidad de aceite sobre la sartén caliente y, después, coloque la carne en ella.
4. Dé la vuelta al filete una sola vez durante el cocinado. El tiempo exacto de cocinado dependerá del grosor del filete y del punto de cocción deseado. El tiempo puede variar entre 2 y 8 minutos por lado. Aplique presión al filete para calibrar su grado de cocinado: cuanto más firme resulte, más « hecho» estará.
5. Deje reposar el filete sobre un plato caliente unos minutos para permitir que se asiente y se ponga más tierno antes de servirlo.

4.1.3 Para saltear

1. Escoja un wok con base plana apto para inducción o una sartén grande.
2. Deje preparados todos los ingredientes y accesorios necesarios. El salteo debe ser rápido. Si se cocinan grandes cantidades, cocine los alimentos en pequeñas porciones.
3. Precaliente la sartén brevemente y añada dos cucharadas de aceite.
4. Cocine primero la carne, apártela y manténgala templada.
5. Saltee las verduras. Cuando estén calientes, pero cujientes, ajuste la zona de cocción a una menor potencia, introduzca de nuevo la carne en la sartén y añada la salsa.
6. Remueva los ingredientes con cuidado para asegurar un calentamiento homogéneo.
7. Sirva de inmediato.

4.2 Detección de objetos pequeños

Cuando se deja sobre la placa una cacerola con un tamaño inadecuado o no magnética (p. ej., de aluminio) o cualquier otro objeto pequeño (p. ej., un cuchillo, tenedor o llave), la placa pasará automáticamente al modo de espera una vez transcurrido 1 minuto. El ventilador seguirá enfriando la placa de inducción durante 1 minuto más.

5. Ajustes de calor

Los ajustes que se muestran a continuación son únicamente orientativos. El ajuste exacto dependerá de varios factores, incluidos los utensilios de cocina y la cantidad que se cocine. Experimente con la placa de inducción para encontrar los ajustes que mejor se adecuen a usted.

Ajustes de calor	Idoneidad
1 - 2	Calentamiento suave de pequeñas cantidades de comidaDerretir chocolate, mantequilla y alimentos que se queman fácilmenteCocinado suave a fuego lentoCalentamiento lento
3 - 4	RecalentamientoCocinado rápido a fuego lento• Cocer arroz
5 - 6	• Tortitas
7 - 8	• Saltear• Cocer pasta
9/P	• Sofreír• Soasar• Llevar sopa al punto de ebullición• Hervir agua

1. Cuidado y limpieza

¿Qué?	¿Cómo?	i Importante!
Suciedad cotidiana sobre el cristal (huellas, marcas, manchas de comida o derrames no azucarados sobre el cristal)	Desconecte la placa de la alimentación.Aplique un limpiador de placas cuando el cristal esté aún templado (pero no caliente)Aclare y seque con un paño limpio o papel de cocina.Vuelva a conectar la placa.	Cuando se desconecta la alimentación de la placa, no habrá ninguna indicación de « superficie caliente », pero la zona de cocinado puede seguir estando caliente. Extreme el cuidado.Los estropajos duros, algunos de nailon y agentes de limpieza muy abrasivos pueden rayar el cristal. Lea siempre la etiqueta para comprobar si un estropajo o limpiador es adecuado.Nunca deje residuos de limpieza sobre la placa: puede mancharse el cristal.
Derrames, alimentos derretidos y restos de azúcar caliente sobre el cristal	Retire estos restos de inmediato con una paleta de pescado, cuchillo de pala o cuchilla aptos para placas de cristal de inducción, pero tenga cuidado con las superficies de cocción calientes:Desconecte la placa del enchufe de pared.Coloque la cuchilla o el utensilio en un ángulo de 30° y rasque los residuos hacia una zona fría de la placa.Limpie los residuos con un paño o papel de cocina.Siga los pasos de 2 a 4 para la « suciedad cotidiana sobre el cristal» mencionada anteriormente.	Retire las manchas y restos de alimentos derretidos y azucarados lo antes posible. Si se dejan enfriar sobre el cristal, puede resultar difícil retirarlos o incluso pueden producir daños permanentes a la superficie de cristal.Peligro de corte: cuando la cubierta de seguridad se retrae, la cuchilla del rascador es muy afilada. Utilícelo con extremo cuidado y guárdelo siempre de forma segura y fuera del alcance de los niños.
Salpicaduras sobre los controles táctiles	Desconecte la placa de la alimentación.Enjabone la manchaLimpie la zona del control táctil con una esponja o paño húmedo y limpio.Seque completamente la zona con papel de cocina.Vuelva a conectar la placa.	Puede que la placa pite y se apague sola, y puede que los controles no funcionen cuando haya líquido sobre ellos.Asegúrese de secar la zona del control tátil antes de volver a encender la placa.

7. Trucos y consejos

Problema	Causas posibles	Qué hacer
La placa de inducción no se enciende.	No hay alimentación.	Asegúrese de que la placa esté conectada al suministro eléctrico y que este esté encendido.Compruebe si hay algún corte de energía en su casa o en la zona. Si se han realizado todas las comprobaciones y el problema persiste, llame a un técnico cualificado.
Los controles táctiles no responden.	Los controles están bloqueados.	Desbloquee los controles. Vaya a la sección « Utilización de la placa de inducción» para obtener instrucciones.
Los controles táctiles son difíciles de manejar.	Puede que haya una ligera capa de agua sobre los controles o puede que se esté utilizando la punta de los dedos para tocarlos.	Asegúrese de que la zona del control táctil esté seca y utilice la yema de los dedos para tocar los controles.
Se está rayando el cristal.	Utensilios de cocina con extremos rugosos.Se están utilizando estropajos o productos de limpieza abrasivos e inadecuados.	Utilice utensilios de cocina con bases planas y lisas. Vea « Elegir los utensilios de cocina adecuados» .Vea « Cuidado y limpieza» .
Algunas sartenes emiten ruidos de crujidos o chasquidos.	Esto puede estar causado por la fabricación de los utensilios de cocina (capas de diferentes metales que vibran de manera diferente).	Es algo normal para los utensilios de cocina y no indica ningún fallo.
La placa de inducción emite un sonido grave de zumbido cuando se utiliza con un ajuste de temperatura alta.	Esto se debe a la tecnología de la cocina de inducción.	Es normal, pero el ruido debería reducirse o desaparecer por completo cuando se baja el ajuste de temperatura.
Se oye un ruido de ventilador procedente de la placa de inducción.	La placa de inducción incluye un ventilador de refrigeración integrado para evitar que se recaliente la electrónica. Puede seguir funcionando incluso después de haber apagado la placa de inducción.	Esto es normal y no requiere ninguna acción. No desconecte la placa del enchufe de pared mientras el ventilador esté funcionando.
Las cacerolas no se calientan y se muestra en la pantalla.	La placa de inducción no puede detectar la cacerola porque no es apta para la cocina de inducción.La placa de inducción no puede detectar la cacerola porque es demasiado pequeña para la zona de cocción o no se ha centrado convenientemente sobre ella.	Utilice utensilios de cocina aptos para inducción. Vea la sección « Elegir los utensilios de cocina adecuados» .Centre la cacerola y asegúrese de que su base se ajusta al tamaño de la zona de cocción.
La placa de inducción o una zona de cocción se han apagado solas de forma inesperada; suena un tono y se muestra un código de error (normalmente, se alterna con uno o dos dígitos en la pantalla del temporizador de cocción).	Fallo técnico.	Anote las letras y números del error, desconecte la placa del enchufe y contacte con un técnico cualificado.

8. Pantalla de fallo e inspección

La placa está equipada con una función de autodiagnóstico. Con esta prueba, el técnico podrá verificar el funcionamiento de varios componentes sin tener que desmontar la placa de la superficie de trabajo.

Resolución de problemas

1) Se produce un código de error durante el uso del cliente y solución;

Código de error	Problema	Solución
Recuperación automática
E1	El voltaje de suministro está por encima del voltaje nominal.	Compruebe que el suministro eléctrico sea normal.Conéctela después de que el suministro eléctrico sea normal.
E2	El voltaje de suministro está por debajo del voltaje nominal.
E3	Temperatura alta del sensor de la placa cerámica.(1#)	Espere a que la temperatura de la placa cerámica vuelva a la normalidad.Toque el botón«ENCENDIDO/APAGADO» para reiniciar la unidad.
E4	Temperatura alta del sensor de la placa cerámica.(2#)
E5	Temperatura alta de IGBT . (1#)	Espere a que la temperatura de IGBT vuelva a la normalidad.Toque el botón«ENCENDIDO/APAGADO» para reiniciar la unidad. Compruebe que el ventilador funcione correctamente;en caso contrario, reemplace el ventilador.
E6	Temperatura alta de IGBT. (2#)
No hay recuperación automática
F3/F6	Fallo del sensor de temperatura de la placa cerámica-cortocircuito. (F3 para 1#, F6 para 2#)	Compruebe la conexión o reemplace el sensor de temperatura de la placa cerámica.
F4/F7	Fallo del sensor de temperatura de la placa cerámica-circuito abierto. (F4 para 1#, F7 para 2#)
F5/F8	Fallo del sensor de temperatura de la placa cerámica-inválido. (F5 para 1#, F8 para 2#)
F9/FA	Fallo del sensor de temperatura de IGBT. (cortocircuito / circuito abierto para 1#)	Reemplace el panel de potencia.
FC /FD	Fallo del sensor de temperatura de IGBT. (cortocircuito / circuito abierto para 2#)

2) Fallo específico y solución

Fallo	Problema	Solución A	Solución B
El LED no se enciende cuando se conecta la unidad.	Sin alimentación.	Compruebe si la toma está correctamente ajustada en el enchufe y que este funcione.
	Fallo de conexión del panel de potencia accesorio y del panel de pantalla.	Compruebe la conexión.
	El panel de potencia accesorio está dañado.	Reemplace el panel de potencia accesorio.
	El panel de la pantalla está dañado.	Reemplace el panel de la pantalla.
Algunos botones no funcionan o la pantalla LED no es normal.	El panel de la pantalla está dañado.	Reemplace el panel de la pantalla.
El Indicador del Modo de Cocción se enciende, pero no comienza a calentar.	Temperatura alta de la placa.	Puede que la temperatura ambiente sea demasiado alta. Puede que esté bloqueada la toma de aire o la ventilación del aire.
	Hay algún problema con el ventilador.	Compruebe que el ventilador funcione correctamente.en caso contrario,reemplace el ventilador.
	El panel de potencia está dañado.	Reemplace el panel de potencia.
Se detiene repentinamente el calentamiento durante el funcionamiento y la pantalla parpadea mostrando « u» .	El tipo de cacerola es incorrecto.	Utilice una cacerola adecuada (consulte el manual de instrucciones).	El circuito de detección de cacerolas está dañado,reemplace el panel de potencia.
	El diámetro de la cacerola es demasiado pequeño.
	La placa se ha sobrecalentado;	La unidad está sobrecalentada. Espere a que la temperatura vuelva a la normalidad.Pulse el botón « ENCENDIDO/APAGADO» para reiniciar la unidad.
Las zonas de calentamiento del mismo lado (como la primera y la segunda zona) muestran en la pantalla « u» .	Fallo del panel de potencia y del panel de pantalla conectado;	Compruebe la conexión.
	El panel de la pantalla de la pieza de comunicación está dañado.	Reemplace el panel de la pantalla.
	El panel principal está dañado.	Reemplace el panel de potencia.
El motor del ventilador emite un sonido anormal.	El motor del ventilador está dañado.	Reemplace el ventilador.

Los fallos indicados anteriormente son los más comunes.
No desmonte la unidad usted mismo para evitar peligros y daños a la placa de inducción.

9. Instalación

9.1 Selección del equipo de instalación

Corte la superficie de trabajo conforme a las dimensiones que se muestran en el plano.

A los efectos de instalación y uso, se debería mantener un espacio mínimo de 5 cm alrededor del agujero. Asegúrese de que el grosor de la superficie de trabajo sea de al menos 30 mm. Seleccione un material para la superficie de trabajo resistente al calor para evitar la deformación típica ocasionada por la irradiación de calor procedente de la placa caliente. Tal y como se muestra a continuación:

L(mm)	A(mm)	AL(mm)	D (mm)	A(mm)	B(mm)	X(mm)
590	520	56,5	52,5	560+4+1	490+4+1	50 mini

En cualquier caso, asegúrese de que la placa de inducción esté bien ventilada y la toma y salida de aire no estén bloqueadas. Asegúrese de que la placa de inducción se encuentre en buen estado de funcionamiento. Tal y como se muestra a continuación

Nota: La distancia de seguridad entre la placa y el armario encima de esta debe ser de al menos 760 mm.

9.2 Antes de instalar la placa, asegúrese de que...

• La superficie de trabajo sea cuadrada y esténivelada, y que ningún elemento estructural interfiera con los requisitos de espacio.
• La superficie de trabajo estéfabricada en un material resistente al calor.
• Si la placa se instala encima de un horno, este debe contar con un ventilador de refrigeración integrado.
• La instalación cumpla con todos los requisitos de espacio y las normas y reglamentos aplicables.
• Se incluya un interruptor aislante adecuado que permita una desconexión total de la alimentación eléctrica y está montado y colocado de manera que se cumpla la normativa y reglamento local en materia de cableado.
• El interruptor aislante sea de un tipo aprobado y permita una separación de contacto de espacio de aire de 3 mm en todos los polos (o en todos los conductores [de fase] activos, si las normas locales de cableado permiten esta variación de los requisitos).
• El interruptor aislante estéaccesible fácilmente para el cliente con la placa instalada.
• Se consulte a las autoridades locales de construcción y la normativa si hay dudas en cuanto a la instalación.
• Se usan acabados resistentes al calor y fáciles de limpiar (tales como azulejos de cerámica) para las superficies de pared que rodeen la placa.

9.3 Después de instalar la placa, asegúrese de que...

• El cable de suministro eléctrico no estéaccesible a través de las puertas o cajones del armario.
• Haya un flujo adecuado de aire fresco desde el exterior del armario hasta la base de la placa.
• Si la placa se instala encima de un cajón o espacio de armario, se haya instalado una barrera de protección térmica debajo de la base de la placa.
• El interruptor de aislamiento sea fácilmente accesible para el cliente.

9.4 Antes de colocar las abrazaderas de fijación

La unidad debe colocarse sobre una superficie estable y lisa (utilice el embalaje). No aplique fuerza sobre los controles que sobresalen de la placa.

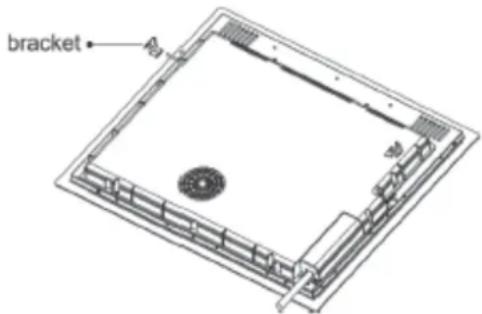

9.5 Ajuste de la posición de las abrazaderas

Fije la placa sobre la superficie de trabajo atornillando 2 abrazaderas en la parte inferior de la placa (vea la imagen) después de la instalación. Ajuste la posición de las abrazaderas para que puedan adecuarse a diferentes grosores de la parte superior de la mesa.

1. La placa de inducción debe instalarla personal o técnicos cualificados. Contamos con profesionales que están a su servicio. No realice ninguna operación usted mismo.
2. La placa no se instalará directamente sobre un lavavajillas, frigorífico, congelador, lavadora o secadora, puesto que la humedad puede dañar la electrónica de la placa.
3. La placa de inducción debe instalarse de manera que se garantice la mejor irradiación de calor para mejorar su fiabilidad.
4. La pared y la zona de calentamiento inducido encima de la superficie de la mesa deben soportar el calor.
5. Para evitar daños, la capa intermedia y el adhesivo deben ser resistentes al calor.

9.7 Conectar la placa a la red eléctrica

Esta placa debe conectarse a la red eléctrica únicamente por parte de personal cualificado. Antes de conectar la placa a la red eléctrica, compruebe que:

1. El sistema de cableado domático es apto para la potencia necesaria para la placa.
2. El voltaje se corresponde con el valor indicado en la placa nominal
3. Las secciones de cable del suministro elétrico pueden soportar la carga especificada en la placa nominal.
   Para conectar la placa a la red eléctrica, no utilice adaptadores, reductores o dispositivos de ramificación, puesto que pueden causar un sobrecalentamiento e incendios.
   El cable de suministro eléctrico no debe tocar las piezas calientes y debe colocarse de manera que su temperatura no supere los 75 °C en ningún punto.

Compruebe con un electricista si el sistema de cableado doméstico es adecuado sin alteraciones. Cualquier alteración únicamente puede realizarla un electricista cualificado.

• Si el cable estádañado o tiene que reemplazarse, la operación debe realizarla el agente posventa con herramientas adecuadas, para evitar accidentes.
• Si el aparato se conecta directamente a la red, se debe instalar un disyuntor con una abertura mínima de 3 mm entre contactos.
• El instalador debe garantizar que se realiza la conexión elétrica correcta y que cumple con las regulaciones en materia de seguridad.
• El cable no debe estar doblado o comprimido.
• Debe comprobarse el cable regularmente y únicamente lo puede reemplazar un ténico autorizado.

ELIMINACIÓN: No se deshaga de este producto como basura municipal sin clasificar. Es necesaria la recogida de estos desechos de manera independiente para un tratamiento especial.

Este electrodoméstico está etiquetado en cumplimiento con la directiva europea 2012/19/UE en materia de Residuos de Aparatos Eléctricos y Electrónicos (RAEE). Al garantizar una eliminación correcta de este aparato, se ayuda a evitar posibles daños al medioambiente y a la salud humana, peligros que podrán ocasionarse en caso contrario si se eliminara de manera incorrecta.

El símbolo del producto indica que no debe tratarse como basura doméstica normal. Se deberá llevar a un punto de recogida para el reciclaje de objetos eléctricos y electrónicos.

Este aparato requiere una eliminación especializada. Para más información sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su ayuntamiento, servicio de basuras domésticas o establecimiento en el que lo adquirió.

Para información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su oficina municipal, servicio de basuras domésticas o el establecimiento en el que adquirió el producto.
