Tipo de producto	Cocina de gas con horno eléctrico
Marca	Coldex
Modelo	CX650
Dimensiones (ancho x alto x fondo)	60 cm x 85 cm x 60 cm
Peso	45 kg
Alimentación	Gas (butano/propano) y eléctrica (220-240 V, 50-60 Hz)
Número de quemadores	4 (3 estándar + 1 potente)
Tipo de horno	Eléctrico con función de convección y grill
Capacidad del horno	65 litros
Encendido	Eléctrico (automático en quemadores)
Seguridad	Válvula de seguridad contra fugas de gas; apagado automático del horno
Función de limpieza	Limpieza fácil con esmalte pirolítico en horno
Material de la superficie	Acero inoxidable y esmalte vitrificado
Clase energética (horno)	A
Consumo energético (horno)	0.95 kWh (ciclo convencional)
Nivel de ruido	< 65 dB
Repuestos disponibles	Quemadores, rejillas, perillas, resistencias, termostatos
Reparabilidad	Índice de reparabilidad 8.5/10; piezas disponibles durante 10 años
País de origen	Fabricado en España
Garantía	2 años
Accesorios incluidos	Rejilla para horno, bandeja de goteo, parrilla para asar

Preguntas frecuentes - CX650 Coldex

¿Cómo instalar la cocina Coldex CX650 correctamente?

La instalación debe ser realizada por un profesional autorizado. Conecte la cocina a la red de gas mediante un tubo flexible homologado y a la corriente eléctrica con toma de tierra. Asegúrese de que la ventilación de la cocina sea adecuada.

¿Qué tipo de gas utiliza la CX650?

Funciona con gas butano o propano. Puede adaptarse a gas natural con un kit de conversión (no incluido). Consulte a su instalador.

¿Cómo limpiar los quemadores de gas?

Retire las rejillas y tapas de los quemadores. Lávelas con agua tibia y jabón neutro. No utilice productos abrasivos. Seque completamente antes de volver a colocar.

¿Qué hacer si el horno no calienta?

Verifique que la cocina esté conectada a la corriente y que el termostato esté en la temperatura deseada. Si sigue sin calentar, puede ser la resistencia o el termostato; contacte al servicio técnico.

¿Cómo activar el bloqueo de seguridad para niños?

Mantenga presionada la tecla de bloqueo (símbolo de candado) durante 3 segundos. Se activará un pitido y el panel se bloqueará. Para desbloquear, repita la operación.

¿Se puede usar la cocina sin electricidad?

Los quemadores de gas pueden encenderse manualmente con un encendedor si falla el encendido eléctrico. El horno no funcionará sin electricidad porque es eléctrico.

¿Qué hacer si huele a gas?

Cierre inmediatamente la llave de paso del gas. No encienda ni apague ningún aparato eléctrico. Ventile la estancia abriendo puertas y ventanas. Salga del recinto y llame al servicio de emergencia.

¿Cómo programar el temporizador del horno?

Gire el mando de temporizador hasta el tiempo deseado (máximo 120 minutos). Pasado ese tiempo, el horno se apagará automáticamente y sonará una alarma.

¿Dónde encontrar piezas de repuesto para la CX650?

Puede solicitar piezas originales en el servicio técnico oficial de Coldex o en tiendas especializadas. Utilice el número de modelo CX650 para identificarlas.

¿Qué tipo de mantenimiento requiere la cocina?

Limpie regularmente los quemadores y el horno. Revise las juntas de la puerta del horno y los conductos de gas anualmente. Se recomienda una revisión profesional cada 2 años.

MANUAL DE USUARIO CX650 Coldex

Línea Gratuita: 0-800-10620

www.coldex.pe

9001145203

Manual de Instrucciones

Línea de Cocinas

Coldex

calidad hecha para durar

Estimado Cliente Felicitaciones !!

Ahora usted pertenece a la gran familia COLDEX. Acaba de adquirir un producto fabricado con la más alta calidad y tecnología mundial, ya que pertenecemos a la Corporación Alemana Bosch and Siemens.

BSH Electrodomésticos le garantiza muchos años de perfecto funcionamiento y le brinda entera satisfacción para USTED y SU FAMILIA.

Le sugerimos seguir atentamente las indicaciones de este manual para obtener el mayor beneficio de su producto y un adecuado funcionamiento y ahorro de energía.

Gracias por elegirnos.

SERVICIO

POST-VENTA

SERVICIO DE CALIDAD PARA PRODUCTOS DE CALIDAD

SERVICIOS TÉCNICOS ESPECIALIZADOS

Nuestros Servicios Autorizados de Fábrica atienden en las principales localidades del Perú. Nos puede encontrar en :

AREQUIPA	IQUITOS
AYACUCHO	JAÉN
ABANCAY - ANDAHUAYLAS	JUANJUI
BAGUA GRANDE (AMAZONAS)	JULIACA
CAJAMARCA	LA MERCED - SATIPO - TARMA - C. PASCO
CHACHAPOYAS	MOYOBAMBA - RIOJA
CHICLAYO	PISCO
CHIMBOTE	PIURA
CHINCHA	PUCALLPA
CUSCO	PUERTO MALDONADO
HUACHO	PUNO
HUANCAYO	TACNA
HUÁNUCO	TARAPOTO
HUARAL	TINGO MARÍA
HUARAZ	TRUJILLO
LIMA	TUMBES
ICA	YURIMAGUAS
ILO - MOQUEGUA

Para mayor información sobre direcciones y teléfonos entre a :

www.coldex.pe

o llámenos a nuestra Línea de Atención Gratuita :

0-800-10620

15 - Especificaciones Técnicas

Cocina de Uso Doméstico	CX511, 520, 521 y 541		CX81, 522, 621, 641, 662, 671 y 63				CX720, 721 y 751
Categoría	II 2-3
Dimensiones del Producto	CX511, 520, 521 y 541		CX81, 622, 623, 641, 662, 671 y 63				CX720, 721 y 751
Altura con pie (mm)	948		943				943
Altura sin pie (mm)	—		883				883
Ancho (mm)	510		610				770
Profundidad (mm)	635		635				650
Peso neto aprox. (kg)	36		43				48
Peso bruto aprox. (kg)	39		47				53
Potencia Térmica (kW).	CX511, 520, 521 y 541		CX81, 520, 621, 641, 662 y 631		CX681		CX720, 721 y 751
	Nom.	Red.	Nom.	Red.	Nom.	Red.	Nom.	Red.	Nom.	Red.
Quemador Auxiliar	1.0	0.6	—	—	—	—	—	—	—	—
Quemador Semi-Rápido	1.75	0.6	1.75	0.6	1.75	0.6	1.75	0.6	1.75	0.6
Quemador Rápido	2.93	1.0	2.93	1.0	—	1.0	2.93	1.0	2.93	1.0
Quemador Triple llama	—	—	—	—	3.0	1.0	3.73	1.0	3.73	1.0
Quemador Homo	3.23	—	3.23	—	3.23	—	3.40	—	3.40	—
Quemador Grill	—	—	—	—	1.25	—	—	—	1.25	—
Pot. Térm. Total (kW)	10.65		11.41		11.45		16.49
Volumen del Horno dm3	55						71
Consumo de Gas GLP (g/h)	CX511, 520, 521 y 541		CX81, 520, 621, 641, 662, 671 y 631		CX681		CX720 y 721		CX761
	Nom.	Red.	Nom.	Red.	Nom.	Red.	Nom.	Red.	Nom.	Red.
Quemador Auxiliar	73	43	—	—	—	—	—	—	—	—
Quemador Semi-Rápido	122	43	122	43	122	43	122	43	122	43
Quemador Rápido	196	73	196	73	—	73	196	73	196	73
Quemador Triple llama	—	—	—	—	230	73	276	73	276	73
Quemador Homo	225	—	225	—	225	—	247	—	247	—
Quemador Grill	—	—	—	—	—	91	—	—	91	—
Consumo Total de Gas para GLP (g/h)	738		787		821		1169
Características eléctricas	CX511, 520, 521 y 541		CX81, 520, 621, 641, 662, 671 y 631				CX720, 721 y 751
Potencia de Lámpara (W)	25
Tensión (V) / Frecuencia (Hz)	220/60
Naturaleza de los Gases	Segunda Familia (Natural)				Tercera Familia (GLP)
Presión Nominal (kPa)	1.84				2.75
Tabla de Inyoctores	CX511, 520, 521 y 541		CX80, 621, 641, 662 y 631		CX681		CX720 y 721		CX751
	GN	GLP	GN	GLP	GN	GLP	GN	GLP	GN	GLP
Quemador Auxiliar	0.50	0.72	—	—	—	—	—	—	—	—
Quemador Semi-Rápido	0.97	0.65	0.97	0.65	0.97	0.65	0.97	0.65	0.97	0.65
Quemador Rápido	1.15	0.85	1.15	0.85	1.15	0.85	1.15	0.85	1.15	0.85
Quemador Triple llama	—	—	—	—	1.25	0.85	1.15	0.98	1.15	0.98
Quemador Homo	1.40	0.93	1.40	0.93	1.40	0.93	1.60	1.05	1.60	1.05
Quemador Grill	—	—	—	—	0.85	0.55	—	—	0.85	0.55

1 - Informaciones Útiles

Lea atentamente este manual de instrucciones y disfrute todos los recursos de su nueva cocina Bosch.

Válvula de Seguridad en Horno.

Su cocina tiene un sistema de seguridad que interrumpe automáticamente el paso del gas, en caso que la llama del homo se apague o no encienda. Para informaciones adicionales, vea las páginas 19, 21 y 22.

Medio Ambiente

BSH Electrodomésticos se preocupa por nuestro medio ambiente y evila contaminarlo. Por eso, utiliza en el embalaje de sus productos materiales reciclables y/o reutilizables. Al reciclari/reutilizar este embalaje generaremos menos basura y reduciremos el consumo de recursos naturales, como el corte innecesario de árboles. Felicitaciones por su contribución al mandar este material al reciclaje/reutilización, en vez de tirarlo en la basura común. La Naturaleza se lo agradece!

Importante: Al llamar o enviar un e-mail, por favor informe los datos de la Etiqueta de Identificación del Producto.

Etiqueta de Identificación del Producto

Su cocina cuenta con un código de Identificación, que permite identificar diversas informaciones sobre su producto. A través de este código, la atención será aún más rápida en caso que usted necesite nuestro SERVICIO de ATENCION al CLIENTE. El código de identificación del producto se encuentra en la etiqueta pegada en el frente del homo. No debe remover esta etiqueta. Le recomendamos que copie el código en el espacio siguiente, pues esto facilitará un eventual contacto con nuestro SAC (Servicio de Atención al Cliente).

Además del código de identificación del producto, es importante que usted tenga a mano los siguientes datos:

. Su domicilio y número de teléfono completos.

Lea atentamente las Instrucciones

Para una mejor utilización y aprovechamiento del producto, siga las instrucciones de instalación, utilización, limpieza, mantenimiento y seguridad.

Indice

Informaciones Útiles ....③ Timer Sonoro ....②3

Conozca su Cocina .... ④ Luz del Homo .... ②3

Tabla de Atributos ..... ⑦ Parrillas de Horno ..... ⑳

Instalación ..... ⑩ Limpieza y Mantenimiento ..... ⑲

Conexión del Gas .... ⑬ Precauciones de Seguridad .... ⑳

Encendido de Quemadores..... ⑮ Cuidados de Uso ..... ⑳

Encendido de Horno .... ⑰ Problemas y Soluciones .... ⑱

Encendido de Grill .... 22 Especificaciones Técnicas .... 29

14 - Problemas y Soluciones

En algunos casos, con un simple procedimiento, usted puede solucionar un eventual problema en su cocina. Antes de llamar al Servicio Técnico Autorizado, haga las verificaciones siguiendo la tabla siguiente:

Problemas:	Procedimientos - Verifique si:
Quemador no enciende	.La manguera del gas está doblada.
	.Los quemadores están sucios o mojados.
	.El gas se está acabando o si hay gas en la red.
	.Los quemadores / esparcidores están mal encajados.
	.Los electrodos están echando chispas.
	.El regulador de presión del gas está abierto.
	.El regulador de presión está dentro de la validez.
	.Hay energía eléctrica.
Encendido eléctrico no funciona	.La cocina está conectada en el contacto.
	.Los electrodos están limpios.
	.Los esparcidores están mal encajados.
	.Los quemadores están sucios o mojados.
Horno o Grill a gas no funciona	.La manguera del gas está doblada.
	.El gas se está acabando o si hay gas en la red.
	.La cocina está conectada en el contacto.
	.El regulador de presión del gas está abierto.
	.El regulador de presión está dentro de la validez.
	.Hay energía eléctrica.
	.La puerta del horno está cerrada.
	.La forma de encendido está correcta.
	.En los modelos con Válvula de Seguridad es necesario empujar la perilla hasta el fin del recorrido y presionarla cerca de 10 segundos después de encender la flama.
Quemador con llama amarilla o mancha las cacerolas	.Los quemadores están sucias o mojadas.
	.El gas se está acabando.
	.Los quemadores / esparcidores están mal encajados.
Luz del horno no enciende	.La cocina está conectada en el contacto.
	.Falta energía eléctrica en el dorado.
	.La lámpara está quemada o mal enroscada.
	.Si la lámpara está de acuerdo con la tensión.
Horno no cocina	.El gas se está acabando.
	.El regulador de presión está dentro de la validez.
	.La manguera del gas está doblada.

13 - Cuidados de Uso

NUNCA

. Nunca use productos abrasivos u objetos puntlagudos para limpiar su cocina. . Nunca use vinagre, limón o solvente en la limpieza.

Nunca utilice papel aluminio sobre la mesa de inox y en el piso del horno.

Nunca deje la cocina en frente o al lado del refrigerador/congelador ni en lugares próximos a corrientes de aire, pues todos estos factores pueden provocar choques témmicos en la cubierta de vidrio y/o puerta del homo.

Nunca use paños húmedos para limpiar la puerta de su homo mientras esté caliente.

Nunca arroje agua sobre su cocina.

Nunca deje utensilios con asa hacia afuera de la mesa de la cocina.

Nunca enfrie las parrillas de mesa y esparcidores con agua, pues el

choque térmico dañará el esmalte de protección del material. Espere a que se enfríen naturalmente para limpiarlo.

Nunca enfrie la hornilla en agua, pues el choque térmico puede deformar la pleza.

Nunca use recipientes con fondos cóncavos o en forma de anillo sin soporte para cacerola.

Nunca ponga nada directamente sobre el piso del horno.

No utilice la puerta del homo como base de apoyo para cacerolas o cualquier otro utensilio.

No utilice la cubierta de la cocina para colgar paños para secar platos, pues esto podrá ocasionar un incendio.

Cuidado con la elevación de las llamas en la preparación de los alimentos.

Nunca limpie los vidrios con productos químicos fuertes como solventes, ácidos o productos abrasivos u objetos puntiagudos.

IMPORTANTE: No instalar en lugares sin ventilación permanente.

SIEMPRE

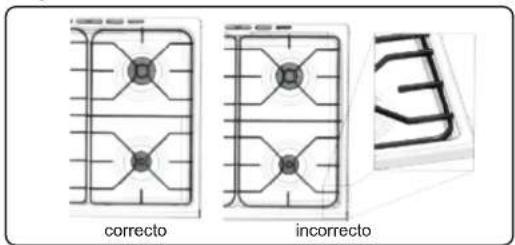

Siempre utilice su cocina con todas las parrillas de mesa.

Siempre utilice recipientes con diámetros superiores a 12 cm.

Al utilizar el homo, siempre deje una distancia de 3 a 5 cm entre recipientes y los laterales internos.

Siempre precaliente el homo 15 minutos a temperatura máxima, para la preparación de alimentos.

Se recomienda poner las pastas y carne en la segunda altura del horno.

Evite abrir la puerta del horno cuando esté en uso. Acompañe la preparación del alimento a través del visor de la puerla, economizando tiempo, gas y obtenga un horneado uniforme.

Abra y cierre cuidadosamente la puerta del horno para que la llama no se apague y para evitar el desplazamiento de los alimentos.

Asegúrese de que el equipo esté apagado antes de sustituir la lámpara para evitar la posibilidad de choque eléctrico.

Tenga cuidado al manejar alimentos u objetos dentro del horno mientras esté caliente.

ATENCIÓN!

Nunca utilice el calientaplatos para guardar productos inflamables u objetos plásticos.

2 - Conozca su Cocina

2.1 Cocinas CX511, 520, 521 y 541

① -lapa de vidrio.

② -quemador semi-rápido.

③ -narrillas de mesa enlozadas.

④ -interruptor de encendido eléctrico (520 y 521)

-interruptor de luz / encendido electrico (541)

⑤ -panel de control.

6 -perillas externas

⑦ -parrillas de horno

⑧ -visor puerta de horno.

⑨ -puerla del horno con doble vidrio.

10 -lirador nuestra de horna

⑪ -quernador auxiliar.

⑫ -Ingreso de gas

⑬ -quemador rápido.

Verifique cuales son los atributos disponibles en su modelo (vea la tabla de Atributos).

2 - Conozca su Cocina

2.2 Cocinas CX611, 620, 621, 641, 650 y 681

① - tapa de vidrio.
② - quemador semi-rápido.
③ - parrillas de mesa cast iron.
④ - quemador rápido
quemador triple llama ( 681 )
⑤ - timer sonoro (681)
⑥ - interruptor de luz / encendido eléctrico (641, 650, 651 y 661) interruptor de encendido eléctrico (620 y 621)
⑦ - panel de control.
⑧ - perillas externas.

⑨ - bandeja de homo (650 y 681).
⑩ - pamilla de homo.
⑪ - visor puerta de horno.
⑫ - puerta de horno con doble vidrio.
⑬ - tirador puerta de homo.
⑭ - ingreso de gas.
⑮ - quemador grill (681).
16 - puerta estufa fija.
⑰ - pie nivelador.

NOTA
Verifique cuales son los atributos disponibles en su modelo (vea la tabla de Atributos).

12 - Precauciones de Seguridad

NUNCA

. Nunca utilice extensiones o conectores múltiples en el contacto eléctrico.
. Nunca pase la manguera de gas y cable eléctrico cerca de la salida de aire caliente.
. Nunca enclenda las homillas de la mesa con la cubierta de vidrio baja.
. Nunca baje la cubierta de vidrio inmedialamente después de utilizar las hornillas de la mesa y del homo.
. Nunca deje productos inflamables u objetos plásticos en contacto con la cocina.
. Cuidado con los cables eléctricos, muchos equipos instalados en un mismo ambiente puede ocasionar incendio o explosión.
. La temperatura de la superficie exterior de la puerta del horno puede ser elevada cuando el artefacto se encuentre funcionando.
. El uso de un aparato de cocción a gas produce calor y humedad en el local donde está instalado. Debe asegurarse una buena ventilación de la cocina. Mantener abiertos los orificios de ventilación natural o instalar un dispositivo de ventilación mecánica (campana extractora).
. La utilización intensa y prolongada del aparato puede necesitar una ventilación complementaria, por ejemplo, abriendo una ventana, o una ventilación más eficaz por ejemplo, aumentando la potencia de la ventilación mecánica, si existe.

NUNCA

Nunca use el tirador de puerta horno para levantar su cocina, si necesita levantar o trasladar su cocina abra la puerta del horno y sujete del interior y de la parte posterior.

SIEMPRE

. Utilice solamente los pies niveladores que acompañan al producto.
. Verifique periódicamente el estado de la instalación de gas.
. Use guantes térmicos al abrir la puerta del homo y también para retirar los alimentos del homo.
. Para reparaciones utilice los servicios y piezas originales de la red de Servicios Técnicos Autorizados.
. Mantenga a los niños lejos de la cocina cuando la este usando o cuando este todavía caliente.
. Mantenga el ambiente bien ventilado cuando use su cocina.
. Cierre la válvula del gas antes de dormir o al salir de casa.
. Mantenga la botella de gas fuera de la cocina, en lugar cerrado y ventilado.
. Mantenga la puerta de horno cerrada y nunca la toque cuando esté caliente.
. Verifique el encaje de las homillas y los esparcidores siempre que los remueva, en caso contrario el difusor y/o quemador se dañaran.
. Preste atención a las fechas de validez del regulador de presión de la botella y de la manguera de paso del gas instalados en su producto. Sustituyalos inmediatamente si estuviesen fuera del plazo de validez determinado por el fabricante. Siempre utilice componentes aprobados por los órganos competentes.
. Al abrir la puerta del horno durante su funcionamiento, sujete siempre la manija de la puerta por debajo, para evitar accidentes.

11 - Limpieza y Mantenimiento

Para obtener un mejor desempeño de su cocina, recomendamos que durante la limpieza se tomen los siguientes cuidados:

• Las partes de acero y aluminio de su cocina deben limpiarse con paño o esponja suave humedecidos en agua y jabón neutro.
• Nunca use productos abrasivos, pues rayan la mesa de acero.
• Nunca utilice el lado abrasivo de la esponja.
• Cuando limpie su cocina, tenga siempre atención y cuidado. Antes de abrir la tapa de la cocina, séquela completamente.
• La caída de los quemadores al suelo hará que se deformen, causando que su montaje sea incorrecto.
• Después de lavar los esparcidores asegúrese que los orificios de éstos no estén obstruidos.
• No utilice objetos puntiagudos para limpiar los orificios de la tapa de homilias.
• Siempre limpie inmediatamente los residuos de agua, café, mostaza, salsa inglesa y vinagre que caigan sobre la pintura y mesa de su cocina.
• En caso de que la chispa de encendido eléctrico falle, limpie los electrodos con un cepillo y jabón neutro, secándolos enseguida.

ATENCIÓN!

- La limpieza de la cocina sólo se realizará después de haberse enfriado completamente.

Mantenga esparcidores bien limpios para facilitar el paso del gas. Al lavarlos, utilice solamente un cepillo para limpiar las partes de difícil acceso: Después de lavarlos, sequelos bien antes de utilizarlos.

- Sólo para los modelos CX611, 620, 621, 641, 650, 651 y 681 Ubicación correcta de las Parrillas

Las parrillas de mesa pueden ser intercambiadas, el lado derecho con el lado izquierdo, pero no debe de cambiar la posición de fijación, la parte delantera hacia la parte posterior o viceversa. Tener en cuenta que las esquinas delanteras de la parrilla tienen el radio más pequeño que las esquinas traseras que tienen el radio más grande.

ATENCIÓN!

Siempre desconecte el producto del contacto eléctrico antes de realizar la limpieza y mantenimiento

2 - Conozca su Cocina

2.1 Cocinas CX720, 721 y 751

① -lapa de vidrio.
② - quernador rápido
③ - parrillas de mesa cast iron.
④ - interruptor de luz/encedido eléctrico.
⑤ - panel de control.
⑥ - perillas externas.
⑦ - bandeia de homo.
⑧ - parrillas de horno.

⑨ - visor puerta de horno.
⑩ - puerta del homo con doble vidrio.
⑪ - tirador puerta de homo.
⑫ - quemador triple llama.
⑬ - ingreso de gas.
14 - quemador semi-rápido.
15 - quemador grill (751).
16 - puerta estufa móvil.
⑰ - pie nivelador.

Verifique cuales son los atributos disponibles en su modelo (vea la tabla de Atributos).

3 - Tabla de Atributos

MODELOS

lapa de vidrio

termocontrol

termostato

encendido

luz de homo

quernador grill

timer

sonoro

timer digital

sonoro

timer digital

corta gas

entrada

de gas

parrilla

simple

pamilla

alizanle

calientaplatos

pies

nivelador

bandeja

de horno

CX511

CX520

CX521

CX541

10 - Parrillas de Horno

10.1 - Deslizante

La parrilla deslizante puede ubicarse en el homo en 3 posiciones diferentes dependerá del tipo de alimentos a cocinar.

Para poder cambiar de ubicación la parilla

a) Empuje la parilla hacia afuera hasta la mitad.

b) Inclinándola, retirela hacia afuera.

Para montarla, repita las operaciones anteriores en orden invertido.

a)

b)

10.2 - Parrilla Mixta.

Es un sistema que le ofrece mayor facilidad durante la preparación de sus recetas de todos los días. En este sistema, la parrilla superior puede ubicarse en 2 posiciones diferentes lo que es ideal para la preparación de platos que requieren menor cocción. La parrilla inferior es una parrilla auto desizante, que se desplaza automáticamente con la apertura de la puerta del homo, ofreciendo extrema practicidad durante su utilización.

Para poder cambiar de ubicación la parrilla superior.(Deslizante)

a) Empúje la parrilla hacia afuera hasta la mitad.

b) Inclinándola retírela hacia afuera.

Para montarla, repita las operaciones anteriores en orden invertido

a)

b}

Para retirar la parrilla inferior (Auto deslizante):

d) Desencaje los brazos de los soportes, presionando levemente en dirección hacia el centro

e) Jale todo el conjunto hacia afuera del homo.

f) Para montaria nuevamente, coloque la parrilla encajándola correctamente en las guías del soporte y empuje el conjunto hacia adentro.

. Después de esto encaje los brazos en los soportes, recordando que esta parrilla sólo podrá montarse en las guías inferiores.

9 - Timer Sonoro

9.1 - Para el modelo CX681

Posición Apagado

Como Programar su Timer

Gire la perilla en sentido horario hasta el final del cursor y vuelva a la posición

deseada (Máximo 60 minutos y mínimo 5 minutos).

Ejemplo : Para programar el timer para 30 minutos, gire la perilla hasta la posición

60 minutos y vuélvalo hasta 30 minutos.

A través de una alarma sonora aguarde el término del tiempo programado.

9.2 - Luz del Horno

Al presionar el interruptor de luz, se

enciende la luz del horno, para apagarla, basta presionar nuevamente el interruptor.

Para cambiar la lámpara del horno

ATENCIÓN!

. Siempre desconecte el producto del contacto eléctrico para cambiar la lámpara.

. La lámpara del producto sale de fábrica con la tensión de 220V.
. El socket de la lâmpara se localiza en la parte superior interna del homo.
. Cambie la lámpara cuando esté totalmente fria.
. Retire su protector girándolo en sentido anti-horario hasta soltarlo.
. La lámpara del producto debe ser de 15W.
. Verifique la tensión de su residencia antes de poner la lámpara en su cocina

3 - Tabla de Atributos

3 - Tabla de Atributos

MODELOS

lapa de vidrio

termocontrol

termostato

encendido

luz de homo

quernador grill

timer

timer digital

timer digital

entrada

parrilla

parrilla

calienta platos

pies

nivelador

bandeja

CX720

CX721

CX751

8 - Encendido del Grill

8.1 - Para los modelos CX681 y 751

Su cocina cuenta con un Grill a gas posicionado en la parte superior del horno, puede dorar y gratinar los alimentos con mucha más facilidad.

a)

b1)

Válvula de Seguridad en el Horno

Es un sistema de seguridad que interrumpe de forma automática el paso del gas en caso de que la llama del horno se apague o no encienda cuando se opere de forma incorrecta.

Siga correctamente las instrucciones para encender su horno con válvula de seguridad.

Encendido Manual o Eléctrico

Localice en el panel cuál es la perilla que corresponde al homo. Abra la puerta del homo.

a) Presione la perilla levemente y gírela en sentido horario hasta

la posición de la palabra "Gnir

Presione FUERTEMENTE la perilla del homo.

b1) Simultáneamente presione el interruptor de encendido (★) hasta que la llama encienda.

b2) Luego mantenga la perilla presionada FUERTEMENTE mínimo 10 segundos. - Verificar que el grill haya encendido.

- En caso de que el grill no encienda, espere 1 minuto y repita la operación anterior ejerciendo una MAYOR PRESIÓN sobre la perilla.

. Cierre la puerta del horno.

c) Para apagar la llama gire la perilla en sentido anti-horario hasta la posición de cerrado

Cómo obtener el máximo uso del horno con Grill

Para obtener un mejor resultado al utilizar el grill, verifique siempre la mejor posición e acuerdo con la altura del recipiente que está utilizando.

. Coloque el recipiente en el centro de la rejilla, garantizando la uniformidad del dorado o gratinado.

El Grill fue ideado para dar el toque final de cocción a los alimentos (dorar y gratinar); no es apropiado para asar y cocinar. Para ello utilice el horno de la forma como la hace habitualmente.

ATENCIÓN!

El horno y el Grill no pueden utilizarse simultáneamente.

Nunca use el Grill con la cubierta de vidrio baja y la puerta del horno entreabierta Grill tiene la función SOLAMENTE DE DORAR los alimentos.

"PRECAUCIÓN"

Las partes accesibles se pueden calentar al usar el Grill quemador Mantengase alejados a los niños.

7 - Encendido del Horno

7.5 - Para los modelos CX751

a)

Llama	Temperatura Aproximada
Beja	140°C
Media Baja	165°C
Media	225°C
Media Alta	265°C
Alta	275°C

b1)

Válvula de Seguridad en el Horno

Es un sistema de seguridad que interrumpe de forma automática el paso del gas en caso de que la llama del horno se apague o no encienda cuando se opere de forma incorrecta.

Siga correctamente las instrucciones para encender su horno con válvula de seguridad.

Encendido Manual o Eléctrico

Localice en el panel cuál es la perilla que corresponde al homo.

. Abra la puerta del horno

a) Presione la perilla levemente hasta el final y girelo en sentido anti-horario hasta la posición de llama máxima.

Presione FUERTEMENTE la perilla del homo.

b1) Simultáneamente aproxime un fósforo o emisor manual de chispa al orificio del homo hasta que la llama encienda (para Encendido Manual).

b2) Simultáneamente presione el interruptor de encendido (★) y aguarde algunos segundos hasta que la llama encienda (para Encendido Eléctrico).

c) Luego mantenga la perilla presione FUERTEMENTE mínimo 10 segundos.

- Verificar que el horno haya encendido.

- En caso de que el horno no encienda, espere 1 minuto y repita la operación anterior ejerciendo una MAYOR PRESIÓN sobre la perilla.

Cierre la puerta del horno.

d) Para apagar la llama gire la perilla en sentido horario hasta la posición de cerrado.

El respaldo del artefacto alcanza los 120°C mantenga precaución con las manos y evite manipular esta zona.

ATENCIÓN!

En el caso de una extinción accidental de las llamas del quemador, cerrar el mando de accionamiento del quemador y no intentar reencender éste durante por lo menos 1 minuto.

4 - Instalación

Fig. 1

a) "Este artefacto debe ser instalado por personal calificado".

b) "Leer las instrucciones de uso antes de encender este artefacto".

c) "Anles de la instalación asegurarse de que las condiciones de distribución local (naturaleza y presión del gas) y el reglaje del aparato son compatibles.

d) "Las condiciones de reglaje de este aparato estarán inscritas sobre la etiqueta (o placa de características)".

e) "Este artefacto no debe conectarse a un dispositivo de evacuación de los productos de combustión. Su instalación y conexión debe realizarse de acuerdo con las normas de instalación en vigor. Debe ponerse especial atención a las disposiciones aplicables en cuanto a la ventilación".

Este manual le ofrece toda la información necesaria para instalar su cocina. En caso que tenga alguna duda, nuestro Servicio de Atención al Cliente esta siempre a su disposición. Para su mayor comodidad, BSH Electrodomésticos cuenta con una red de Servicios Técnicos Autorizados con profesionales altamente calificados que podrán instalar su cocina. Llame al Servicio Técnico Autorizado más cerca de su domicilio y solicite un presupuesto.

instalación correcta

Cuidados Iniciales

instalación incorrecta

- Remueva todos los calces de teknopor montados entre la cubierta y la mesa. - Antes de utilizar el producto retire la película de plástico que protege los componentes de acero de su cocina (Fig. 1). Los residuos de pegamento deben removerse con un paño humedecido en agua (no utilice esponja abrasiva). - No debe utilizar las hornillas de la mesa y del horno antes de retirar la película protectora de la mesa.

No instale su cocina en lugar de paso, en frente de puertas y ventanas ni cerca de aparatos de refrigeración, pisos inflamables ni tampoco entre dos muebles (sólo cocina de pie).

No retire la etiqueta con el "código de identificación del producto". Anote el número de identificación del producto en la página 4 de este manual.

Lea atentamente las instrucciones de todas las etiquetas de atención e instrucciones,

Retire las cintas de amarre que fijan las rejillas del horno antes de su uso.

Retire del homo todos los accesorios sueltos (por ej.:pies niveladores,manuales).

Conexión Eléctrica

La lámpara del horno de los productos deben ser de 15W. Antes de utilizar el producto, verifique que la tensión de la lámpara corresponda a la tensión de su residencia, 220V.

En caso que el cliente dañe los cables, el costo correspondiente al cambio no será del fabricante y deberá sustituirlos el Servicio Técnico Autorizado.

No pase el cable cerca a las salidas de aire caliente localizadas en el fondo del producto.

NOTA!

Este artefacto debe instalarse y conectarse de acuerdo a los requisitos de instalación vigentes con especial atención a los requisitos pertinentes sobre ventilación. (Referencia norma INEN 2259).

4 - Instalación

Salda de aire caliente

instalación correcta

Cocina de Piso

Las cocinas Coldex han sido diseñadas específicamente para que usted obtenga el máximo desempeño y economía ahorro de espacio en su cocina.

Para instalarla, siga rigurosamente las dimensiones y especificaciones de los siguientes dibujos, conforme su modelo de cocina. Con la correcta instalación del producto, usted garantiza seguridad y un funcionamiento perfecto.

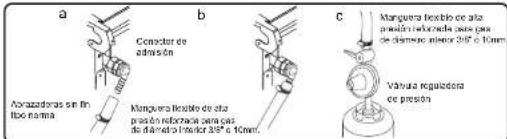

La conexión debe realizarse mediante manguera flexible de alta presión reforzada para gas de diámetro interior 3/8 ó 10 mm. espesor de 3.5mm y longitud de 1.5 a 2 metros, con una resistencia térmica de 120°C.

No pase la manguera por salidas de aire caliente.
Este atento a la fecha de vencimiento de la manguera plástica.
Utilice tubo flexible metálico si la botella de gas se encuentra en el lado opuesto a la salida de gas.
En los casos donde la cocina este cerca de muebles y/o paredes, respete las distancias libres (5 cm), conforme al dibujo y utilice tubo flexible metálico para la conexión de gas.
Campanas, estantes y armarios deben estar a por los menos 85 cm. de la mesa de la cocina.

ATENCIÓN!

La instalación debe hacarse en local aireado con mínimo de 5m ^3 , con ventilación abajo y arriba del producto, como en las normas en vigor. Mantenga la botella de gas fuera de la cocina, en lugar abrigado y ventilado. Nunca instale su cocina sobre una base, sobre piso inclinado o irregular. Preste atención a las fechas de vencimiento del regulador de presión de la botella y de la manguera instalados en su producto. Sustitúyalos inmediatamente si estuviesen fuera del plazo de valdez determinados por el fabricante.

Salida del aire caliente

instalación
incorrecta

Pies Niveladores

Los pies niveladores se encuentran dentro de la cocina, acondicionados en una bolsa plástica.
a) Deben instalarse con el auxilio de otra persona. Incline la cocina y ponga 4 pies niveladores, enroscándolos en cada encaje en la base de la cocina. Para aumentar la altura de la cocina, gírelos en el sentido horario, para disminuir, gírelos en el sentido anti-horario.

Pies Niveladores

NOTA

Verifique cuales son los atributos disponibles en su modelo (vea la Tabla de Atributos).

7 - Encendido del Horno

7.4 - Para modelos CX720 y 721

a)

Llama	Temperatura Aproximada
Baja	130°C
Media Baja	180°C
Media	195°C
Media Alta	245°C
Alta	255°C

b1)

Encendido Manual o Eléctrico

Localice en el panel cuál es la perilla que corresponde al homo. Abra la puerta del homo

a) Presione la perilla levemente y gírela en sentido anti-horario hasta posición de llama máxima. Continúe presionando la perilla del homo.
b1) Simultáneamente aproxime un fósforo o emisor manual de chispa al orificio del horno hasta que la llama encienda (para Encendido Manual).
b2) Simultáneamente presione el interruptor de encendido (★) y aguarde algunos segundos hasta que la llama enclenda (para Encendido Eléctrico).
c) Para apagar la llama gire la perilla en sentido horario hasta la posición de cerrado.

b2)

ATENCIÓN!

El proceso del encendido no debe operarse por más de 15 segundos. Si después de 15 segundos el horno no enciende, pare la operación y/o espere por lo menos 1 minuto antes de proceder a una nueva tentativa.

Antes de cerrar la puerta del horno, asegúrese de que la llama esté encendida. En caso que no lo esté, reinicie el proceso de encendido.
En caso de falta de energía eléctrica, utilice fósforos o emisor manual de chispa. Cierre la puerta del horno y regule la altura de la llama deseada.
Nunca enclenda el horno con la cubierta de vidrio de la mesa baja, pues causará el calentamiento excesivo del vidrio, ocasionando que se quiebre.

ATENCIÓN!

El respaldo del artefacto alcanza los 120°C mantenga precaución con las manos y evite manipular esta zona.

ATENCIONI

En el caso de una extinción accidental de las llamas del quemador, cerrar el mando de accionamiento del quemador y no intentar reencenderlos, para hacerlo espere por lo menos 1 minuto.

7 - Encendido del Horno

7.3 - Para los modelos CX681

a)

Llama	Temperatura Aproximada
Beja	150°C
Media Saja	200°C
Media	730°C
Media Alta	240°C
Alta	250°C

b1)

Válvula de Seguridad en el Horno

Es un sistema de seguridad que interrumpe de forma automática el paso del gas en caso de que la llama del horno se apague o no encienda cuando se opere de forma incorrecta.

Siga correctamente las instrucciones para encender su horno con válvula de seguridad.

Encendido Manual o Eléctrico

Localice en el panel cuál es la perilla que corresponde al horno.
. Abra la puerta del horno
a) Presione la perilla levemente hasta el final y girelo en sentido anti-horario hasta la posición de llama máxima.
Presione FUERTEMENTE la perilla del homo.

b1) Simultáneamente aproxime un fósforo o emisor manual de chispa al orificio del homo hasta que la llama encienda (para Encendido Manual).

b2) Simultáneamente presione el interruptor de encendido (★) y aguarde algunos segundos hasta que la llama encienda (para Encendido Eléctrico).

c) Luego mantenga la perilla presiones FUERTEMENTE mínimo 10 segundos. - verificar que el horno haya encendido.

- en caso de que el horno no encienda, espere 1 minuto y repita la operación anterior ejerciendo una MAYOR PRESIÓN sobre la perilla.

Cierre la puerta del horno.

d) Para apagar la llama gire la perilla en sentido horario hasta la posición de cerrado.

El proceso del encandido no debe operarse por más de 15 segundos. Si después de 15 segundos el homo no enciende, pare la operación y/o espere por lo menos 1 minuto antes de proceder a una nueva tentativa.

Antes de cerrar la puerta del homo, asegúrese de que la llama esté encendida. En caso que no lo esté, reinicie el proceso de encendido.

En caso de falta de energía eléctrica, utilice fósforos o emisor manual de chispa. Cierre la puerta del horno y regule la altura de la llama deseada.

Nunca encienda el horno con la cubierta de vidrio de la mesa baja, pues causará el calentamiento exosivo del vidrio, ocasionando que se quiebre.

4 - Instalación

Método de puesta a tierra

Debe conectarse un cable a tierra

Es muy importante realizar una buena conexión a tierra del artefacto, para ello cuenta con conductor verde; dicha conexión y calidad de aterramiento lo protegerán en caso de ocurrir un choque eléctrico.

ATENCIÓN!

. RIESGO DE CORTO-CIRCUITO O INCENDIO

No use extensiones, adaptadores, o uniones improvisadas entre la y el tomacorriente.

RIESGO DE SHOCK ELÉCTRICO O DAÑOS AL PRODUCTO

Nunca altere el cable de alimentación. En caso que necesite instalación o reparación llame al Servicio Técnico Autorizado.

RIESGO DE SHOCK ELÉCTRICO

Para evitar accidentes su cocina requiere de conexión a tierra,

Interruptor diferencial

En el caso de instalación en un área donde no se pueda hacer puesta a tierra, compre un interruptor de corto circuito de la medida adecuada y conéctelo al enchufe.

ATENCIÓN!

. No ponga el cable a tierra en las cañerías de gas, hay riesgo de explosión. - No sirve poner el cable tierra a través de cañerías plásticas de agua.

En caso de dudas llame a un especialista (Electricista).

5 - Conexión del Gas

5.1 Componentes para Instalación

Antes de la instalación, verifique para qué tipo de gas fue fabricado su producto.

Componentes para la instalación

Gas GLP - Botella

Instalación con manguera plástica

- Regulador de presión para gas GLP conforme norma vigente - Presión - 2.75 kPa (280mmca) - Con salida para mangue plástica.

Manguera flexible de alta

presión ratorzana para gas de diámetro interior 3/8" ó 10mm.

Abrazaderas sin fin tipo norma.

Gas GLP - Botella

Instalación con tubo flexible 1/2" HI

- Regulador de presión para gas GLP conforme norma vigente - Presión - 2.75 kPa (280mmca) rosca - 1/2" HE

Niple de admisión 1/2*

Gas Domiciliario

Tubo flexible métalico 1/2"H

Niple de admisión 1/2"

Importante

. Los componentes anteriores no acompañan a los productos.

. Estos esquemas son genéricos, pudiendo alterarse conforme las condiciones de instalación.

ATENCIÓN!

Para la conexión del gas domiciliario (GLP o Natural), es obligatorio utilizar tubo flexible metálico aprobado por las normas vigentes.
. Al adquirir el tubo flexible metálico y el regulador de presión, observe siempre la fecha de validez del componente.

7 - Encendido del Horno

7.2 - Para los CX620, 621, 641, 650 y 651

a)

Llama	Temperatura Aproximada
Baja	140°C
Media Baja	195°C
Media	205°C
Media Alta	240°C
Alta	250°C

b1)

Encendido Manual o Eléctrico

- Localice en el panel cuál es la perilla que corresponde al homo. - Abra la puerta del homo

a) Presione la perilla levemente y gírela en sentido anti-horario hasta posición de llama máxima.
b1) Simultáneamente aproxime un fósforo o emisor manual de chispa al orificio del horno hasta que la llama encienda (para Encendido Manual).
b2) Simultáneamente presione el interruptor de encendido (★) y aguarde algunos segundos hasta que la llama enclenda (para Encendido Eléctrico).
c) Para apagar la llama gire la perilla en sentido horario hasta la posición de cerrado.

b2)

ATENCIÓN!

El proceso del encendido no debe operarse por más de 15 segundos. Si después de 15 segundos el horno no enciende, pare la operación y/o espere por lo menos 1 minuto antes de proceder a una nueva tentativa.
Antes de cerrar la puerta del homo, asegúrese de que la llama esté encendida. En caso que no lo esté, reinicie el proceso de encendido.
En caso de falta de energía eléctrica, utilice fósforos o emisor manual de chispa. Cierre la puerta del horno y regule la altura de la llama deseada.
Nunca encienda el horno con la cubierta de vidrio de la mesa baja, pues causará el calentamiento excesivo del vidrio, ocasionando que se quiebre.

c)

ATENCIÓN!

Las tapas de cristal pueden estallar cuando se calientan. Apagar los quemadores antes de abajar la tapa.

ATENCIONI

En el caso de una extinción accidental de las llamas del quemador, cerrar el mando de accionamiento del quemador y no intentar reencenderlos, para hacerlo espere por lo menos 1 minuto.

7 - Encendido del Horno

7.1 - Para los modelos CX511, 521 y 541

Llame	Temperature Aproximada
Baja	150°C
Media Baja	205°C
Media	720°C
Media Alta	255°C
Alta	265°C

b1)

Encendido Manual o Eléctrico

Localice en el panel cuál es la perilla que corresponde al homo.

. Abra la puerta del homo

a) Presione la perilla levemente y gírela en sentido anti-horario hasta posición de llama máxima.

. Continúe presionando la perilla del horno.

b1) Simultáneamente aproxime un fósforo o emisor manual de chispa al orificio del homo hasta que la llama encienda (para Encendido Manual).

b2) Simultáneamente presione el interruptor de encendido (★) y aguarde algunos segundos hasta que la llama encienda (para Encendido Eléctrico).

c) Para apagar la llama gire la perilla en sentido horario hasta la posición de cerrado.

ATENCIÓN!

El proceso del encendido no debe operarse por más de 15 segundos. Si después de 15 segundos el horno no enciende, pare la operación y/o espere por lo menos 1 minuto antes de proceder a una nueva tentativa.

Antes de cerrar la puerta del homo, asegúrese de que la llama esté encendida. En caso que no lo esté, reinicie el proceso de encendido.

En caso de falta de energía eléctrica, utilice fósforos o emisor manual de chispas. Cierre la puerta del horno y regule la altura de la llama deseada.

Nunca encienda el horno con la cubierta de vidrio de la mesa baja, pues causará el calentamiento excesivo del vidrio, ocasionando que se quiebre.

NOTA

El respaldo del artefacto los 120°C mantenga precaución con las manos y evite manipular esta zona.

ATENCIONI

En el caso de una extinción accidental de las llamas del quemador, cerrar el mando de accionamiento del quemador y no intentar reencenderlos, para hacerlo espere por lo menos 1 minuto.

5 - Conexión del Gas

5.2 Instalación del Gas

GLP (Botella) con manguera flexible

a) Coloque la abrazadera metálica en el extremo de la manguera plástica que se conecta al conector de admisión.
b) Anillo de la abrazadera dejándolo bien firme.
c) Coloque la abrazadera metálica en el otro extremo de la manguera plástica que se conecta a la válvula reguladora de presión y ajuste el tornillo dejándolo bien firme.

Cambio de la entrada de gas

a) Utilizando dos llaves fijas, suelte la tuerca y retire el conector de admisión ubicado en el lado izquierdo, visto desde atrás y el anillo de sello.
b) Del otro extremo suelte la fuerca y retire el tapón junto con el anillo de sello. c) Verifique que el anillo de sello esté correctamente colocado e instale el conector de admisión en la nueva posición.
Cierre la entrada de gas del lado izquierdo con el tapón, verificando la correcta posición del anillo de sello.

Conexión del gas domiciliario (GLP o Natural)

. La instalación del producto para gas domiciliario deberá hacerlo el Servicio Técnico Autorizado.

ATENCIÓN!

- Si el aumento de la temperatura en una parte del artefacto que pueda entrar en contacto con el tubo flexible, es mayor a 70 grados Celsius, se debe usar un tubo de material apropiado.

.Obs.: Verifique si no hay fugas de gas.
Para esto, mantenga el ambiente ventilado, abra el regulador de presión y pasa espuma de jabón en todas las conexiones.
. En caso de que se formen burbujas, cierre la válvula del regulador de presión de gas y llame al Servicio Técnico Autorizado.
Use solamente reguladores aprobados por los órganos competentes y dentro de los plazos de validez.

6 - Encendido de los Quemadores de Mesa

6.1 Para los modelos CX511, 520, 521 y 541

a)

Secuencia de encendido

b1)

6.2 Para los modelos CX611, 620, 621, 641, 650, 651 y 681

Secuencia de encendido

b2)

Encendido Manual

Localice en el panel cuál es la perilla que corresponde al quemador que desea encender. a) Presione la perilla hasta el final y girelo en sentido anti-horario hasta la posición de llama máxima.
b1) Encienda el quemador de hornilla utilizando fósforos o emisor manual de chispas,
c) Para apagar la llama gire la perilla en sentido horario hasta la posición de cerrado.

Encendido Eléctrico

Localice en el panel cuál es la perilla que corresponde al quemador que desea encender.
a) Presione la perilla hasta el final y girelo en sentido anti-horario hasta la posición de llama máxima.
b2) Presione el interruptor de ignición ( ★ ) y aguarde algunos segundos hasta que la llama encienda.
c) Para apagar la llama gire la penilla en sentido horario hasta la posición de cerrado.

ATENCIÓN!

Nunca encienda los quemadores con la tapa de vidrio de la mesa baja, pues causará el calentamiento excesivo del vidrio, ocasionando que se rompa.

6 - Encendido de los Quemadores de Mesa

6.3 Para los modelos CX720, 721 y 751

Secuencia de encendido

a)

b1)

b2)

Encendido Manual

Localice en el panel cuál es la penilla que corresponde al quemador que desea encender. a) Presione la penilla hasta el final y girelo en sentido anti-horario hasta la posición de llama máxima.

b1) Encienda el quemador de hornilla utilizando fósforos o emisor manual de chispas.

c) Para apagar la llama gire la perilla en sentido horario hasta la posición de cerrado.

Encendido Automático

Localice en el panel cuál es la perilla que corresponde al quemador que desea encender. a) Presione la perilla hasta el final y girelo en sentido anti-horario hasta la posición de llama máxima.
b2) Continúo presionando la perilla del quemador por algunos segundos hasta que la llama encienda.
c) Para apagar la llama gire la perilla en sentido horario hasta la posición de cerrado.

ATENCIÓN!

En caso de una extinción accidental de las llamas del quemador, cerrar el mando de accionamiento del quemador y no intentar reencenderlo, para hacerlo espere por lo menos 1 minuto.

ATENCIÓN!

Nunca encienda los quemadores con la tapa de vidrio de la mesa baja, pues causará el calentamiento excesivo del vidrio, ocasionando que se rompa
