| Tipo de producto | Secadora de condensación |
| Marca | Whirlpool |
| Modelo | HSCX 10433 |
| Capacidad nominal | 10 kg |
| Altura | 85 cm |
| Anchura | 60 cm |
| Profundidad | 60 cm |
| Peso | 45 kg |
| Alimentación eléctrica | 220-240 V ~ 50 Hz |
| Potencia total | 2000 W |
| Clase energética | A++ |
| Tipo de instalación | Independiente |
| Sistema de secado | Condensación con bomba de calor |
| Programas de secado | Algodón, sintéticos, delicados, rápido, plancha fácil, etc. |
| Funciones especiales | Anti-arrugas, inicio diferido, secado suave |
| Pantalla | Digital con indicador de tiempo |
| Filtro de pelusa | Extraíble y lavable |
| Depósito de agua | Recogida en depósito extraíble |
| Limpieza del condensador | Auto-limpieza con agua |
| Seguridad niños | Bloqueo de seguridad para niños |
| Nivel de ruido | 65 dB(A) |
Preguntas frecuentes - HSCX 10433 WHIRLPOOL
Preguntas de los usuarios sobre HSCX 10433 WHIRLPOOL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Secadora en formato PDF gratis! Encuentra tus instrucciones HSCX 10433 - WHIRLPOOL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HSCX 10433 de la marca WHIRLPOOL.
MANUAL DE USUARIO HSCX 10433 WHIRLPOOL
Guía de salud y seguridad, uso y cuidado y de instalación
ESPAÑOL....3
ESPAÑOL
GUÍAS DE SALUD Y SEGURIDAD, USO Y CUIDADO Y DE INSTALACIÓN
GRACIAS POR COMPRAR UN PRODUCTO WHIRLPOOL.
Para recibir un asistencia más completa, registre su electrodoméstico en www.whirlpool.eu/register
Índice
Guía de Salud y Seguridad e Instalación
INSTRUCCIONES DE SEGURIDAD......5
ES IMPORTANTE QUE LEA Y SIGA LAS SIGUIENTES RECOMENDACIONES....5
PROTECCIÓN DEL MEDIO AMBIENTE....8
DECLARACIÓN DE CONFORMIDAD 9
Guía de uso y cuidado
DESCRIPCIÓN DEL PRODUCTO....10
APARATO 10
PANEL DE CONTROL....10
PUERTA....11
LUZ DEL TAMBOR (si tiene) 11
ACCESORIOS DISPONIBLES 11
CÓMO USAR EL ELECTRODOMÉSTICO ....12
PRIMER USO 12
USO DIARIO....13
PROGRAMAS 15
OPCIONES....19
FUNCIONES....20
INDICADORES 22
AHORRO DE ENERGÍA 23
MANTENIMIENTO Y LIMPIEZA 24
VACIAR EL DEPÓSITO DE AGUA 24
LIMPIAR EL FILTRO DE LA PUERTA....25
LIMPIAR EL FILTRO INFERIOR 26
LIMPIEZA DEL MUEBLE EXTERNO 28
INVERTIR EL TOPE DE LA PUERTA 29
GUÍA DE SOLUCIÓN DE PROBLEMAS / SERVICIO POSTVENTA....34
INDICADOR DE ERROR Y MENSAJES....36
TRANSPORTE Y MANIPULACIÓN....38
SERVICIO POSTVENTA....39
Guía de instalación....40
INSTRUCCIONES DE SEGURIDAD
ES IMPORTANTE QUE LEA Y SIGA LAS SIGUIENTES RECOMENDACIONES
Antes de utilizar por primera vez la secadora lea detenidamente la guía de Higiene y seguridad y de Uso y cuidado.
Guarde estas instrucciones para consultas posteriores.
SU SEGURIDAD Y LA DE LOS DEMÁS SON MUY IMPORTANTES.
Este manual y la propia secadora contienen advertencias de seguridad, que se deben leer y seguir en todo momento.
Este es el símbolo de alerta de seguridad.
Este símbolo le avisa de posibles peligros que pueden producirle daños o incluso la muerte a usted y a otras personas.
Todos los mensajes de seguridad aparecen después del símbolo de alerta de seguridad o de la palabra PELIGRO o ADVERTENCIA.
Estas palabras significan:
PELIGRO
Indica una situación peligrosa que, de no evitarse, provocará lesiones graves.
ADVERTENCIA
Indica una situación peligrosa que, de no evitarse, puede provocar lesiones graves.
Todos los mensajes de seguridad especifican el peligro potencial existente e indican cómo reducir el riesgo de lesiones, daños y descargas eléctricas debidos a un uso incorrecto de la secadora. Aténgase estrictamente a las siguientes instrucciones.
El incumplimiento de estas instrucciones puede ocasionar peligro. El fabricante declina cualquier responsabilidad por daños a personas o animales o daños a la propiedad si no se respetan los consejos y precauciones anteriores.
Los niños menores de 8 años deben mantenerse alejados, a menos que estén bajo vigilancia constante.
Tanto los niños a partir de 8 años como las personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos necesarios pueden utilizar esta secadora solo si reciben la supervisión o las instrucciones necesarias respecto al uso del mismo de forma segura y comprenden los riesgos a que se exponen. Los niños no deben jugar con la secadora. Los niños sin supervisión no deben realizar tareas de limpieza ni de mantenimiento.
Los prendas que estén mancha-das de sustancias como aceite de cocina, acetona, alcohol, gaso-lina, queroseno, quitamanchas, aguarrás, cera y limpia ceras deben lavarse con agua caliente añadiendo una cantidad extra de detergente antes de secarlas en la secadora.
Los artículos como la goma espuma (espuma de látex), gorros de ducha, textiles impermeables, artículos revestidos de goma y ropa o almohadas rellenos de goma espuma no se deben secar en la secadora.
Extraiga todos los objetos de los bolsillos, como encendedores y cerillas.
No utilice la secadora si ha utilizado productos químicos para la limpieza.
Las prendas impregnadas en aceite arden espontáneamente, especialmente cuando se exponen a fuentes de calor como la secadora. Las prendas al calentarse causan una reacción de oxidación en el aceite. La oxidación genera calor. Si el calor no tiene manera de disiparse, la prenda puede alcanzar suficiente tempe-
ratura como para arder. Amon- tonar, apilar o guardar prendas impregnadas en aceite puede impedir la disipación del calor y crear un peligro de incendio.
ADVERTENCIA
Nunca detenga la secadora antes del final del ciclo de secado, a menos que todos los artículos se extraigan y se extiendan rápidamente para que el calor se disipe.
La última fase del ciclo de secado se realiza sin calor (fase de enfriamiento) para garantizar que la colada se mantenga a un nivel de temperatura que no dañe la ropa.
Si desea instalar la secadora apilada sobre una lavadora, póngase antes en contacto con nuestro Servicio de Asistencia para verificar si es posible. La secadora se podrá instalar encima de la lavadora sólo y exclusivamente si se fija de manera segura a la lavadora utilizando un kit de montaje adecuado.
USO PREVISTO DEL APARATO
Esta secadora se ha diseñado para uso doméstico únicamente. Queda prohibido el uso profesional. El fabricante declina toda responsabilidad derivada del uso indebido o del ajuste incorrecto de los mandos.
ATENCIÓN: La secadora no está destinada a ponerse en funcionamiento por medio de un temporizador externo o de un sistema de mando a distancia independiente.
No utilice la secadora al aire libre. No almacene sustancias explosivas ni inflamables, como aerosoles, ni coloque ni utilice gasolina u otros materiales inflamables encima o cerca de la secadora: podría producirse un incendio si la secadora se encendiera de manera accidental.
INSTALACIÓN
La instalación y las reparaciones deberán ser realizadas por un técnico cualificado, siguiendo las instrucciones del fabricante y de conformidad con la normativa local. No realice reparaciones ni sustituya piezas de la secadora a menos que así se indique específicamente en el manual del usuario.
Los niños no deben llevar a cabo el proceso de instalación. Mantenga a los niños alejados durante la instalación de la secadora. No deje el material de embalaje (bolsas de plástico, trozos de poliestireno, etc.) al alcance de los niños durante y después de la instalación de la secadora.
Utilice guantes de protección para realizar todas las operaciones de desembalaje e instalación. Tras desembalar la secadora, compruebe que no se haya dañado durante el transporte. Si tiene problemas, póngase en contacto con su vendedor o con el Servicio de Asistencia más cercano. La manipulación e instalación de la secadora la deben realizar dos o más personas. Mantenga a los niños alejados durante la instalación de la secadora.
La secadora debe desconectarse de la red eléctrica antes de efectuar cualquier operación de instalación.
Durante la instalación, comprue- be que la secadora no provoca daños en el cable de alimentación.
No ponga en marcha la secadora hasta que no haya terminado el proceso de instalación.
Una vez finalizada la instalación del aparato espere unas cuantas horas antes de ponerlo en marcha, para que se adapte a las condiciones ambientales de la habitación.
No instale la secadora en un lugar que pueda estar expuesto a condiciones extremas, como: mala ventilación, o temperaturas por debajo de los 5 °C o por encima de los 35 °C.
La secadora no debe instalarse detrás de una puerta con llave, de una puerta corredera o de una puerta con una bisagra en el lado opuesto al del tambor de la secadora, ni de manera que quede restringida la apertura total de la puerta del tambor de la secadora.
La secadora debe colocarse con la parte trasera contra una pared para evitar lesiones por tocar el panel trasero, que puede calentarse durante el proceso de secado.
No instale la secadora en habitaciones con poca ventilación. Si desea instalarla en un pequeño trastero, aseo, cuarto de baño o similar, deberá garantizar una buena ventilación (puerta abierta, rejilla de ventilación o ranura superior a 500 cm²).
Durante la instalación asegúrese de que las cuatro patas son estables y descansan sobre el suelo, ajustelas si es necesario y, a continuación, compruebe si la secadora está perfectamente nivelada usando un nivel de burbuja.
De ser posible utilice un tubo para descargar el agua directamente en el sistema desagüe de la casa. Así se evitará tener que vaciar el contenedor de agua al final de cada ciclo de secado, ya que el agua de condensación puede desaguarse directamente.
Tenga cuidado de no instalar la secadora sobre una alfombra de pelo largo.
Si, debido a la falta de espacio, tuviera que instalar la secadora directamente junto a una estufa de gas o de carbón, es necesario montar una placa de aislamiento térmico (85 x 57 cm) en el medio y la parte de placa que da a la estufa debe estar cubierta con papel de aluminio.
La secadora no está diseñada para instalarse empotrada.
La secadora puede instalarse debajo de una encimera, siempre que la secadora cuente con suficiente ventilación. Instale una rejilla de aireación (mínimo 45 cm x 8 cm), en la parte trasera de la encimera donde instale la secadora.
ADVERTENCIAS DE ELECTRICIDAD
Compruebe que la tensión indicada en la placa de características se corresponde con la de la vivienda.
Para que la instalación sea conforme a las normas de seguridad vigentes es necesario un interruptor omnipolar con una distancia mínima de 3 mm.
La normativa exige que la secadora cuente con toma de conexión a tierra.
Para las secadoras equipadas con un enchufe, si este no es adecuado a su toma de corriente, póngase en contacto con un técnico cualificado.
No use alargaderas, regletas ni adaptadores. No conecte la secadora a un enchufe que pueda ser manejado por control remoto. El cable de alimentación debe ser suficientemente largo para permitir la conexión de la secadora, empotrada en el mueble, a la toma de red.
No tire del cable de alimentación. Si el cable de conexión a la red está dañado, deberá sustituirse por otro igual. El cable de conexión a la red solo puede ser sustituido por un técnico cualificado siguiendo las instrucciones del fabricante y la normativa de seguridad vigente. Póngase en contacto con un centro de asistencia técnica autorizado.
No ponga en marcha la secadora si tiene un cable de alimentación o un enchufe estropeados, si no funciona correctamente, o si ha sufrido daños o caídas. No sumerja en agua el enchufe ni el cable de alimentación. Mantenga el cable alejado de superficies calientes
Una vez terminada la instalación, los componentes eléctricos no deberán quedar accesibles al usuario.
No toque la secadora con partes del cuerpo húmedas y no la utilice con los pies descalzos.
CONEXIÓN ELÉCTRICA PARA GRAN BRETAÑA E IRLANDA SOLAMENTE

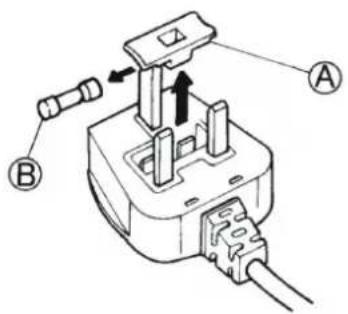

Cambio de fusible.
Si el cable de alimentación eléctrica de esta secadora dispone de un enchufe con fusible BS 1363A de 13 amperios, para cambiar un fusible en este tipo de enchufe, utilice un fusible ASTA aprobado para el tipo BS 1362 y realice lo siguiente:
- Desmonte la tapa del fusible (A) y el fusible (B).
- Monte el fusible de repuesto de 13 A en la tapa del fusible.
- Vuelva a montar ambos en el enchufe.
Importante:
Es necesario colocar la tapa de fusible cuando se coloca el nuevo fusible; si se pierde la tapa, no se debe utilizar el enchufe hasta que se coloque una pieza de repuesto adecuada.
Las piezas de repuesto adecuadas se identifican mediante el color de las inscripciones en la base del enchufe.
Puede conseguir las protecciones de repuesto para los fusibles en su tienda local de materiales eléctricos.
Solo para la República de Irlanda
En general se aplica la información referente a Gran Bretaña, pero también se utiliza un tercer tipo de enchufe y toma, con dos clavijas para conexión a tierra.
Conector y toma (válido para ambos países)
Si el conector proporcionado no es adecuado para la toma que va a utilizar, póngase en contacto con el Servicio Postventa para obtener instrucciones. No intente sustituirlo usted mismo. Este
procedimiento debe ser realizado por un técnico cualificado en conformidad con las instrucciones del fabricante y la normativa de seguridad estándar en vigor.
USO CORRECTO
No supere la carga máxima permitida. Compruebe la carga máxima permitida en la tabla de programas.
No seque prendas sin lavar en la secadora.
No seque en exceso la ropa.
Tenga cuidado de que no se acumulen pelusas ni polvo alrededor de la secadora.
Los suavizantes de tejidos, o productos similares, se deben utilizar siguiendo las instrucciones específicas del suavizante.
LIMPIEZA Y MANTENIMIENTO
La secadora debe desconectarse de la red eléctrica antes de llevar a cabo cualquier operación de limpieza o mantenimiento.
No utilice aparatos de limpieza al vapor.
PROTECCIÓN DEL MEDIO AMBIENTE
Para modelos de secadoras con tecnología de bomba de calor:
Esta secadora contiene gases fluorados de efecto invernadero (R134a). El circuito que contiene este gas está sellado herméticamente. El equipo de conmutación tiene un índice de fuga probado inferior al 0,1% anual.
ELIMINACIÓN DEL EMBALAJE
El material de embalaje es 100 % reciclable y está marcado con el símbolo de reciclaje:
Por lo tanto, deberá desechar las diferentes piezas del embalaje de forma responsable, respetando siempre las normas locales sobre residuos.
ELIMINACIÓN DE LOS ELECTRODOMÉSTICOS
Cuando deseche la secadora, haga que resulte inutilizable cortando el cable de alimentación y retirando las puertas y los estantes (si los hay) para que los niños no puedan meterse en el interior y quedar atrapados.
Este producto ha sido fabricado con materiales
reciclables o reutilizables. Debe desecharse de acuerdo con la normativa local al respecto.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de aparatos eléctricos domésticos, póngase en contacto con las autoridades locales, con el servicio de recogida de residuos domésticos, o con la tienda en la que adquirió la secadora.
Esta secadora lleva la marca de conformidad con la Directiva europea 2012/19/EU relativa a los residuos de aparatos eléctricos y electrónicos (RAEE). Al garantizar la correcta eliminación de este producto, se ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que podrían ser el resultado de una eliminación inadecuada del producto. Este símbolo
que incluye el aparato o la documentación que lo acompaña indica que no puede tratarse como un residuo doméstico, sino que debe entregarse en un punto de recogida adecuado para el reciclado de aparatos eléctricos y electrónicos.
CONSEJOS PARA AHORRAR ENERGÍA
Utilice siempre la secadora con una carga completa, dependiendo del tipo de ropa y del programa/tiempo de secado. Para una información más detallada, consulte la tabla de programas.
Preferiblemente utilice la velocidad de centrifugado máxima de su lavadora, ya que el drenaje mecánico del agua requiere menos energía. Aho-rrará tiempo y energía cuando utilice la secadora.
Seleccione siempre el programa/tiempo de secado correcto para la carga a fin de obtener los resultados de secado deseados.
Seleccione la opción 'Suave' solamente en caso de secar cargas pequeñas. Por ejemplo, cuando quiera secar prendas de algodón juntas pero desee un secado para planchar para algunas y un secado para guardar para otras. Empiece configurando el tiempo de secado del programa de Secado para planchar, cuando termine el ciclo saque la ropa y seque el resto de la ropa con la configuración seca-do para guardar.
DECLARACIÓN DE CONFORMIDAD
Esta secadora ha sido diseñada, fabricada y distribuida de acuerdo con las normas de seguridad de las directivas europeas:
• 2006/95/CE Directiva de baja tensión
• 2004/108/CE Directiva de compatibilidad electromagnética.

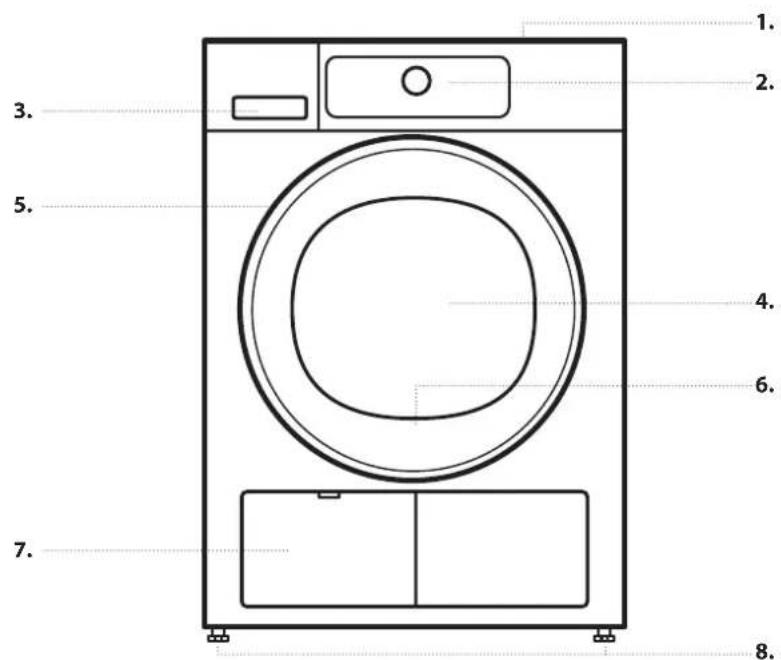

DESCRIPCIÓN DEL PRODUCTO
APARATO
- Encimera
- Panel de control
- Depósito de agua
- Puerta
- Tirador de la puerta
- Filtro de la puerta (detrás de la puerta)
7.Zócalo - Patas ajustables (4)

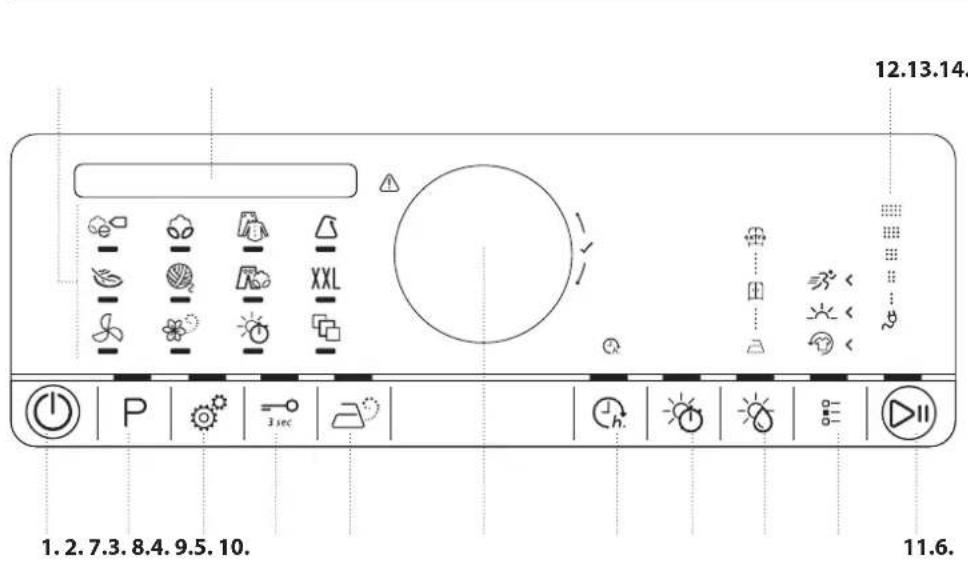

PANEL DE CONTROL
- Botón Encender/Apagar (Reset si se mantiene pulsado)
- Botón de Programas
- Botón de Ajustes
- Botón Bloqueo de teclas
- Botón Refrescar
- Selector (Gírelo para seleccionar / Púlselo para confirmar)
7.Botón Acabado en - Botón Tiempo de secado/ aireado
- Botón Nivel de secado
- Botón de opciones
11.Botón de Inicio/pausa - Eco Monitor
- Pantalla
- Zona de los programas

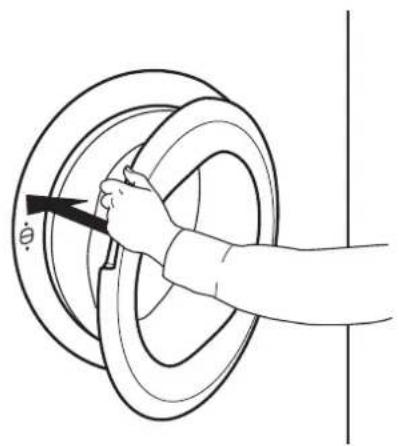

PUERTA
Tire del asa para abrir la puerta
Sujete el asa y empuje hasta oír un clic para cerrar la puerta.
Si interrumpe un programa en funcionamiento abriendo la puerta, el programa se reiniciará si no se vuelve a cerrar la puerta de la secadora en el plazo de un minuto.
LUZ DEL TAMBOR (si tiene)
- Durante la selección del programa: la luz se enciende para cargar la ropa
-
Después de iniciar del programa: la luz se enciende y se apaga mientras se detecte una carga de ropa.
-
Al finalizar el programa y abrir la puerta, la luz se enciende durante un tiempo para retirar la ropa.
Después se apaga para ahorrar energía: pulse cualquier botón para encenderla de nuevo.
ACCESORIOS DISPONIBLES
Póngase en contacto con nuestro Servicio Postventa si los siguientes accesorios están disponibles para su modelo de secadora.
ESTANTE DE KIT DE APILADO
gracias al cual la secadora se puede montar encima de la lavadora para ahorrar espacio y facilitar la carga y descarga de la secadora en esa posición alta.
CÓMO USAR EL ELECTRODOMÉSTICO
PRIMER USO
1. CUANDO ENCIENDA LA SECADORA POR PRIMERA VEZ, LE PEDIRÁ QUE
Seleccione el idioma que desee
Gire el selector hasta que aparezca el idioma deseado en la pantalla
Confirme el lenguaje mostrado pulsando el selector.
Adecúe el valor de la conductividad del agua al de su zona
Los resultados del secado se ven afectados por la conductividad del agua utilizada durante el lavado. Si, al modificar los niveles de secado disponibles (secado para planchar; para guardar; extra seco), no queda satisfecho con los resultados de secado finales, puede regular el nivel de conductividad del agua.
La secadora viene con el nivel 2 preseleccionado. Seleccione entre el nivel 1 (resultados más húmedos) y el nivel 5 (resultados más secos) girando el selector. Confirme pulsando el selector.
Configure la secadora para que al encenderla active o no active la configuración del último programa utilizado
Gire el selector para elegir uno de los ajustes siguientes
Encendido: la secadora recuerda el último programa que utilizó, cuando se enciende el electrodoméstico
Apagado: Algodón Eco se selecciona por defecto cuando se enciende el electrodoméstico.
Confirme pulsando el selector.
Estos ajustes se pueden cambiar posteriormente, si es necesario. Consulte la sección AJUSTES, FUNCIONES E INDICADORES / Configuraciones.
2. COMPRUEBE EL DEPÓSITO DE AGUA
Asegúrese de que el depósito de agua esté introducido correctamente
3. COMPRUEBE EL TUBO DE DESAGÜE
Asegúrese de que el tubo de desagüe situado en la parte trasera de la secadora esté fijado correctamente al depósito de agua de la secadora o al sistema de desagüe de la casa (consulte la GUÍA DE INSTALACIÓN).
Compruebe que dentro de la colada no haya encendedores ni cerillas.
Asegúrese de que la ropa no esté impregnada en líquidos inflamables.
1. CARGUE LA ROPA
Respete las etiquetas de cuidados de la ropa; asegúrese de que se pueden secar en la secadora.
Etiquetas de cuidados de secado Los puntos indican el nivel de temperatura para el secado en secadora.
Temperatura normal
Temperatura reducida
No apta para secado en secadora
Abra la puerta y cargue la ropa. Respete las cargas máximas indicadas en el apartado Programas.
2. CIERRE LA PUERTA.
Tenga cuidado de que no se quede atascada ninguna prenda entre el cristal de la puerta y el filtro.
Cierre la puerta, encajándola hasta oír el clic.
3. ENCIENDA LA SECADORA
Pulse el botón Encender/Apagar « hasta que se encienda el botón del programa. Se presenta una animación acompañada de un sonido. Después, la secadora está lista para su funcionamiento.
4. CONFIGURE EL PROGRAMA QUE DESEE
MODO GUIADO – la luz del botón le guiará en la configuración del programa siguiendo este orden: selección del programa / tiempo de secado (SOLAMENTE si está seleccionado Tiempo secado
o Airear) / nivel de secado (sólo si se puede seleccionar / configurar) / opciones. En el momento en que confirme una selección pulsando el selector, el botón pasará al paso siguiente.
Seleccione el programa:
Asegúrese de que se enciende el botón del Programa «.
Gire el mando para seleccionar el programa deseado. Se encenderá el indicador situado al lado del programa seleccionado.
Confirme el programa seleccionado pulsando el selector.
Esta posición de Programa ofrece una selección de programas especiales que puede seleccionar girando el selector, el programa seleccionado aparece en la pantalla. Luego, deberá pulsar el selector para confirmar el programa deseado.
Puede obtener más información sobre los programas en el apartado PROGRAMAS, OPCIONES E INDICADORES.
Seleccione el Tiempo Secado, si fuera necesario
El tiempo de secado solamente podrá seleccionarlo si previamente ha seleccionado un Tiempo secado o Airear «, y podrá elegir desde un mínimo de 10 minutos hasta un máximo de 180 minutos (tres horas).
Asegúrese de que se enciende el botón Tiempo secado.
