I6TMH2AF(X)/P - Cocina INDESIT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina independiente con horno y encimera
Marca	Indesit
Modelo	I6TMH2AF(X)/P
Dimensiones (alto x ancho x fondo)	90 cm x 60 cm x 60 cm
Peso	55 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia total	10.5 kW
Encimera	4 fuegos de gas con encendido integrado
Horno	Eléctrico multifunción con ventilador
Capacidad del horno	60 litros
Funciones del horno	Calor superior, inferior, grill, ventilado, descongelación
Temperatura máxima del horno	250 °C
Control de temperatura	Termostato regulable
Seguridad	Dispositivo de seguridad contra fugas de gas, apagado automático del horno
Limpieza	Revestimiento esmaltado fácil de limpiar, puerta desmontable
Iluminación del horno	Luz interior
Accesorios incluidos	Bandeja para horno, rejilla, quemadores
Clase energética	A
Índice de reparabilidad	7.5 / 10 (piezas de repuesto disponibles durante 10 años)
País de origen	Italia

Preguntas frecuentes - I6TMH2AF(X)/P INDESIT

¿Cómo se enciende el horno?

Gire el mando del horno a la función deseada y ajuste la temperatura con el termostato. La luz indicadora se encenderá hasta alcanzar la temperatura.

¿Qué hacer si el horno no calienta?

Verifique que la cocina esté enchufada y que el termostato esté en una temperatura superior a la ambiente. Revise el fusible o el diferencial.

¿Cómo limpiar la encimera de gas?

Desmonte las rejillas y quemadores. Lave con agua tibia y jabón neutro. Seque completamente antes de volver a montar.

¿Qué tipo de gas se necesita?

La cocina está preparada para gas butano/propano (G30/G31) o gas natural (G20). Consulte la etiqueta del aparato.

¿Cómo cambiar los inyectores?

Desconecte la corriente y cierre la válvula de gas. Sustituya los inyectores siguiendo las instrucciones del manual. Use llave de tubo.

¿Qué significan las funciones del horno?

Cada símbolo indica un tipo de calor: superior, inferior, grill, ventilado, etc. Consulte la tabla de funciones en el manual.

¿Cómo desmontar la puerta del horno?

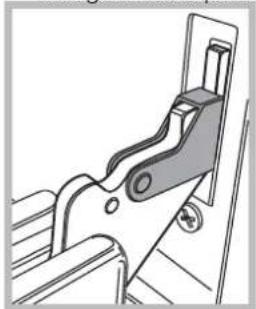

Abra la puerta del todo, levante las palancas de las bisagras y cierre parcialmente para extraerla. Invierta para montar.

¿Se puede usar la encimera sin gas?

No, funciona exclusivamente con gas. Asegúrese de que la bombona o tubería esté abierta.

¿Dónde encontrar piezas de repuesto?

Indesit tiene un servicio técnico oficial. Puede solicitar piezas en su página web o en tiendas especializadas.

¿Cómo ajustar la llama mínima?

Con la encimera apagada, retire el mando y gire el tornillo de derivación con un destornillador fino. Consulte el manual.

MANUAL DE USUARIO I6TMH2AF(X)/P INDESIT

Manual de instrucciones

COCINA Y HORNO

Sumario

Manual de instrucciones,1

ATTENTION,2

Descripción del aparato-Vista de conjunto,4

Descripción del aparato-Panel de control,4

Instalación,5

Puesta en funcionamiento y uso,10

Precauciones y consejos,14

Mantenimiento y cuidados,15

Asistencia,15

PT

Português

Assistencia técnica,27

ATENCIÓN: Este aparato y sus partes accesibles se calientan mucho durante el uso.

Por lo tanto, es importante evitar tocar los elementos calentadores.

Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados.

El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio.

NUNCA intente apagar una llama/incendio con agua, se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.

No utilice productos abrasivos ni espátulas de metal cortantes para limpiar la puerta de cristal del horno ya que podrían rayar la superficie y quebrar el cristal.

Las superficies internas del cajón (cuando existe) pueden calentarse.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Elimine eventuales líquidos presentes sobre la tapa antes de abrirla. No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica todavía están calientes.

ATENCIÓN: Antes de sustituir la lámpara controle que el aparato esté apagado para evitar la posibilidad de choques eléctricos.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

! Cuando introduzca la parrilla, controle que el tope esté dirigido hacia arriba y en la parte posterior de la cavidad.

ES

Descripción del aparato Panel de control

1. Perilla TERMOSTATO
2. Perilla PROGRAMAS
   3.La luz piloto del termóstato
   4.Perillas de mando de los quemadores
3. Perilla TIMER

PT

Descripción del aparato Vista de conjunto

1. Quemador de gas
2. Plano de contención eventuales derrames
3. Panel de mandos
4. Rejilla estante del horno
5. Asadera o plano de cocción
6. Patitas regulables
7. Rejilla del plano de cocción
8. GUÍAS de deslizamiento de las bandejas
   9.POSICIÓN 5
9. POSICIÓN 4
   11.POSICIÓN 3
10. POSICIÓN 2
11. POSICIÓN 1

PT

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, cesión o traslado, controle que permanezca junto al aparato.
! Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.
! La instalación del aparato se debe realizar siguiendo estas instrucciones y por personal calificado.
! Cualquier intervención de regulación o mantenimiento se debe efectuar con la cocina desconectada de la red eléctrica.

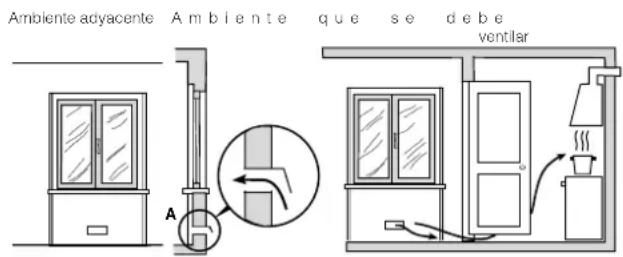

Ventilación de los ambientes

El aparato se puede instalar sólo en ambientes permanentemente ventilados, según las normas nacionales vigentes. En el ambiente en el que se instala el aparato debe poder afluir la cantidad de aire necesaria para la normal combustión (el caudal de aire no debe ser inferior a 2 m³/h por kW de potencia instalada).

Las tomas de aire, protegidas por rejillas, deben poseer un conducto de 100 cm ^2 de sección útil, como mínimo, y estar colocadas de modo que no puedan ser obstruidas, ni siquiera parcialmente (ver la figura A).

Dichas tomas deben ser aumentadas en un 100% - con un mínimo de 200 cm ^2 – cuando la superficie de trabajo del aparato no posea un dispositivo de seguridad por ausencia de llama y cuando el flujo de aire se produce de modo indirecto desde ambientes adyacentes (ver la figura B) – siempre que no sean partes comunes del inmueble, ambientes con peligro de incendio o habitaciones – dotados de un conducto de ventilación con la parte externa como se describe precedentemente.

A
B
Abertura de ventilación Aumento de la rendija para el aire comburente. entre la puerta y el piso

! Después de un uso prolongado del aparato, es aconsejable abrir una ventana o aumentar la velocidad de los ventiladores (si existen).

Descarga de los humos de la combustión

La descarga de los humos de la combustión debe estar asegurada mediante una campana conectada a una chimenea de tiro natural de óptimo funcionamiento, o mediante un electroventilador que comience a funcionar automáticamente cada vez que se enciende el aparato (ver las fi guras).

Descarga directamente Descarga mediante al exterior chimenea o conducto de
humos
(reservado a los aparatos de cocción)

! Los gases de petróleo licuados, más pesados que el aire, se depositan en las zonas más bajas, por lo tanto, los ambientes que contienen botellas de GPL deben poseer aberturas hacia el exterior para la evacuación, desde dichas zonas bajas, de las posibles fugas de gas. Las botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo que el suelo (sótanos, etc.) En el ambiente debe permanecer sólo la botella en uso, lejos de fuentes de calor (hornos, chimeneas o estufas) capaces de llevarla a temperaturas superiores a los 50°C.

Colocación y nivelación

! Es posible instalar el aparato al lado de muebles que no sean más altos que la superficie de trabajo.
! Verifique que la pared que está en contacto con la parte posterior del aparato sea de material no inflamable y resistente al calor (T 90°C).

Para una correcta instalación:

• coloque el aparato en la cocina, en el comedor o en un monolocal (no en el cuarto de baño);
• si la parte superior de la cocina es más alta que la de los muebles, los mismos se deben ubicar, como mínimo, a 600 mm. del aparato;
• si la cocina se instala debajo de un armario de pared, este último deberá mantener una distancia mínima del plano de cocción de 420 mm.

Dicha distancia debe ser de 700 mm. si los armarios son de material inflamable (ver la figura);

• no coloque cortinas detrás de la cocina o a menos de 200 mm. de sus costados;
• las campanas se deben instalar siguiendo las indicaciones contenidas en el correspondiente manual de instrucciones.

Nivelación

Si es necesario nivelar el aparato, enrosque las patas de regulación suministradas con el aparato, en los ángulos de la base de la cocina (ver la fi gura).

Las patas* se encastran en la base de la cocina.

Conexión eléctrica

Instale en el cable, un enchufe normalizado para la carga indicada en la placa de características colocada en el aparato (ver la tabla de Datos técnicos).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas NFC 15-100 (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados.

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

Conexión de gas

La conexión a la red de gas o a la botella de gas se puede realizar con un tubo flexible de goma o de acero según las normas nacionales vigentes y después de haber verificado que el aparato esté regulado para el tipo de gas con el que será alimentado (ver la etiqueta de calibrado en la tapa: si no es así, ver más adelante). En el caso de alimentación con gas líquido, desde botella, utilice reguladores de presión conformes con las normas nacionales vigentes. Para facilitar la conexión, la alimentación de gas se puede orientar lateralmente*: invierta la boquilla para la conexión con el tapón de cierre y sustituya la junta estanca suministrada con el aparato.

! Para un funcionamiento seguro, un adecuado uso de la energía y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los valores indicados en la tabla “Características de los quemadores e inyectores” (ver más adelante).

Conexión de gas con tubo flexible de goma

Verifique que el tubo responda a las normas nacionales vigentes. El diámetro interno del tubo debe ser: 8 mm. para alimentación con gas líquido; 13 mm. para alimentación con gas metano.

Una vez realizada la conexión, controle que el tubo:

• no esté en contacto, en ningún punto, con partes que alcancen temperaturas superiores a 50°C;
• no esté sometido a esfuerzos de tracción o de torsión y no presente pliegues o estrechamientos;
• no esté en contacto con objetos cortantes, con bordes o con partes móviles y que no quede aplastado;
• se pueda inspeccionar fácilmente en todo su recorrido, para poder controlar su estado de conservación;
• tenga una longitud inferior a 1500 mm;
• esté bien calzado en sus dos extremos, donde va fijado con abrazaderas de manguera conformes con las normas nacionales vigentes.

! Si alguna de estas condiciones no puede se respetada o si la cocina se instala según las condiciones de la clase 2 – subclase 1 (aparato empotrado entre dos muebles), es necesario recurrir al tubo flexible de acero (ver más adelante).

Conexión de gas con tubo flexible de acero inoxidable de pared continua con uniones roscadas

Verifique que el tubo y las juntas respondan a las normas nacionales vigentes.

Para poner en funcionamiento el tubo, elimine la boquilla presente en el aparato (la unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrica).

! Realice la conexión de modo tal, que la longitud de la tubería no supere los 2 metros de extensión máxima y verifique que el tubo no esté en contacto con partes móviles y que no quede aplastado.

Control de la estanqueidad

Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama.

Adaptación a los distintos tipos de gas

Es posible adaptar el aparato a un tipo de gas diferente de aquel para el cual fue fabricado (indicado en la etiqueta de calibrado que se encuentra en la tapa).

Adaptación de la encimera

Sustitución de los inyectores de los quemadores de la encimera:

1. quite las rejillas y extraiga los quemadores;

2. desenrosque los inyectores utilizando una llave tubular de 7 mm. (ver la figura), y sustitúyalos por otros que se adapten al

nuevo tipo de gas (ver la tabla "Características de los quemadores e inyectores");

1. vuelva a colocar en su posición todos los componentes siguiendo las operaciones en sentido contrario al de la secuencia descripta arriba.

Regulación del mínimo de los quemadores de la encimera:

1. lleve la llave a la posición de mínimo;

2. extraiga el mando y accione el tornillo de regulación situado en el interior o al costado de la varilla de la llave hasta conseguir una pequeña llama regular.

! En el caso de gas líquido, el tornillo de regulación deberá enroscarse a fondo;

1. compruebe que, al girar rápidamente la llave de la posición de máximo a la de mínimo, no se apague la llama.

! Los quemadores de la encimera no necesitan regulación de aire principal.

! Después de la regulación del aparato para un gas diferente al utilizado en las pruebas, sustituya la etiqueta de calibrado anterior con la correspondiente al nuevo gas, que se encuentra disponible en los Centros de Asistencia Técnica Autorizados.

! Cuando la presión del gas utilizado sea distinta a la prevista (o variable), es necesario instalar, en la cañería de ingreso, un regulador de presión conforme con las normas nacionales vigentes sobre "reguladores para gas para distribución por conducto".

Cambio de los picos en el quemador Triple corona

1. quitar las rejillas y extraer los quemadores. El quemador está compuesto por dos partes separadas (ver las figuras);
2. desenrosque los inyectores utilizando una llave tubular de 7 mm. Sustituir los picos con los adecuados al nuevo tipo de gas (ver la tabla 1). Los dos inyectores tienen los mismos agujeros.
3. colocar nuevamente en su posición todos los componentes siguiendo las operaciones en sentido contrario al de la secuencia descripta arriba.

- Regulación de aire principal de los quemadores

Los quemadores no necesitan de ninguna regulación de aire principal.

- Regulación de los mínimos

1. Lleve la llave hasta la posición de mínimo;
2. Quite el mando y accione el tornillo de regulación situado en el interior o al costado de la varilla de la llave hasta conseguir una pequeña llama regular.
3. Verifique que girando rápidamente el mando desde la posición de máximo hasta la de mínimo, no se apaguen los quemadores.
4. En los aparatos provistos del dispositivo de seguridad (termopar), si dicho dispositivo no funcionara con los quemadores al mínimo, aumente la capacidad de los mínimos utilizando para ello el tornillo de regulación.
5. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados en los by-pass con lacre o un material equivalente.

! En el caso de gas líquido, el tornillo de regulación deberá enroscarse a fondo.
! Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica.
! Cuando la presión del gas utilizado sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia.

La cadena de seguridad

! Para impedir la inclinación accidental del aparato, por ejemplo en caso de que un niño intente

trepar la puerta del horno, es NECESARIO instalar la cadena de seguridad!

La cocina tiene una cadena de seguridad que debe fijarse a través de un tornillo (no suministrado con la cocina) en la pared detrás del aparato, a la misma altura donde la cadena está vinculada al aparato.

Elegir el tornillo y el ancla de tornillo según el tipo de material de la pared detrás del aparato. Si la cabeza del tornillo tiene un diámetro inferior a 9 mm, es necesario utilizar una arandela. Para las paredes de cemento se necesita un tornillo de al menos 8 mm de diámetro y 60mm de longitud.

Asegurarse de que la cadena esté vinculada a la pared posterior de la cocina y a la pared, según ilustrado en la figura, de manera que esté tensionada y paralela al terreno después de la instalación.

Tabla de características de quemadores e inyectores

Tabla 1				Gas líquido				Gas natural
Quemador	Diámetro (mm)	Potencia térmica kW (p.c.s.*)		By Pass 1/100 (mm)	Inyector 1/100 (mm)	caudal* g/h		Inyector 1/100 (mm)	caudal* l/h
		Nomin.	Reduc.			***	**
Rápido (R)	100	3.00	0.70	41	87	218	214	128	286
Semi Rápido (S)	75	1.90	0.40	30	69	138	136	104	181
Auxiliar (A)	51	1.00	0.40	30	50	73	71	78	95
Corona Triple (TC)	130	3.25	1.50	632x65		236	232	2x99	309
Presiones de alimentación	Nominal (mbar)					28-30	37	20
	Mínima (mbar)					20	25	17
	Máxima (mbar)					35	45	25

* A 15°C y 1013 mbar-gas seco
** Propano P.C.S. = 50.37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg
Natural P.C.S. = 37.78 MJ/m³

I6TMH2AF/P

DATOS TÉCNICOS
Dimensiones del Horno HxLxP	32x43,5x40 cm
Volumen	58 l
Dimensiones útiles del cajón calientaplatos:	ancho 42 cm. profundidad 44 cm. altura 8,5 cm.
Quemadores	adaptables a todos los tipos de gas indicados en la placa de características situada en el interior de la puerta volcable o, una vez abierto el cajón calienta-platos, en el costado interior izquierdo del mismo.
Tensión y frecuencia de alimentación	ver placa de características
ENERGY LABEL	Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304 Clase consumo de energía por convección Natural – función de calentamiento: □Clase consumo de energía por convección Forced-- función de calentamiento:
	Normas Comunitarias 2006/95/EC del 12/12/06 (Baja Tensión) y posteriores modificaciones - 2004/108/EC del 15/12/04 (Compatibilidad Electromagnética) 2009/142/EC del 30/11/09 (Gas) 1275/2008(Stand-by/ Off mode)

Toberas de metano son disponibles únicamente por encargo y no están incluidas en el paquete de accesorios

ES

Uso de la encimera

Encendido de los quemadores

Coincidiendo con cada mando de QUEMADOR, existe un círculo lleno que indica el quemador correspondiente. Para encender un quemador de la encimera:

1. acerque al quemador una llama o un encendedor;
2. presione y simultáneamente gire en sentido antihorario el mando del QUEMADOR hasta el símbolo de llama máxima ⬆.
3. regule la potencia de la llama deseada, girando en sentido antihorario el mando del QUEMADOR: hasta el mínimo ♠, hasta el máximo ♠ o hasta una posición intermedia.

Si el aparato posee

encendido electrónico* (ver la figura), primero pulse el botón de encendido identificado por el

símbolo ☆, luego pulse a fondo y gire el mando del QUEMADOR en sentido antihorario hasta la posición de máxima potencia. Puede suceder que, cuando se

suelte el mando, el quemador se apague. En ese caso, repita la operación manteniendo presionado el mando durante un tiempo mayor.

! Si la llama se extingue accidentalmente, apague el quemador y espere 1 minuto, como mínimo, antes de volver a intentar encenderlo.

Si el aparato posee un dispositivo de seguridad* por ausencia de llama, tenga presionado el mando del QUEMADOR aproximadamente 2 o 3 segundos para mantener encendida la llama y para activar el dispositivo.

Regulación de la llama en niveles

La intensidad de la llama de los quemadores se puede regular con el selector de 6 niveles de potencia, del máximo al mínimo, con 4 posiciones intermedias.

Al girar el selector se advierte un clic que indica el paso de un nivel a otro.

El sistema permite regular la potencia con precisión, replicar una determinada intensidad de llama e identificar más fácilmente el nivel preferido para cada cocción.

Para apagar el quemador, gire el mando hasta que se detenga ●.

Consejos prácticos para el uso de los quemadores

Para obtener un mayor rendimiento de los quemadores y un mínimo consumo de gas, utilice recipientes con fondo

plano, con tapa y de dimensiones apropiadas para ese quemador.

Quemador Diámetro Recipientes (cm)
Rápido (R) 24 - 26
Semi Rápido (S) 16 - 20
Auxiliar (A) 10 - 14
Corona Triple (TC) 24 - 26

Para identificar el tipo de quemador ver los diseños presentes en el párrafo "Características de los quemadores y boquillas".

! En los modelos dotados de rejilla de reducción, esta última deberá ser usada únicamente para el quemador auxiliar, cuando se usan recipientes de diámetro inferior a 12 cm.

Poner en funcionamiento el horno

! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta y airee el ambiente en el que se encuentra. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. Utilice la posición 1 del horno sólo en caso de cocciones con el asador automático.

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. Elija la temperatura aconsejada o deseada para ese programa, girando el mando TERMOSTATO.
   Una lista con las cocciones y las correspondientes temperaturas aconsejadas, se encuentra en la tabla correspondiente (ver Tabla para cocciones al horno).

Durante la cocción es posible:

• modificar el programa de cocción con el mando PROGRAMAS;
• modificar la temperatura con el mando TERMOSTATO;
• programar la duración y la hora de finalización de la cocción (ver más adelante);
• interrumpir la cocción llevando el mando PROGRAMAS hasta la posición "0".

! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Piloto TERMOSTATO

Si está encendido, indica que el horno está produciendo calor. Se apaga cuando en el interior del horno se alcanza la temperatura seleccionada. En ese momento, el piloto se enciende y se apaga alternativamente indicando que el termostato está en funcionamiento y mantiene la temperatura constante.

Luz del horno

Se enciende girando el mando PROGRAMAS hasta cualquier posición diferente de "0" y permanece encendida mientras que el horno esté en funcionamiento.

Seleccionando con el mando, la luz se enciende sin activar ningún elemento calentador.

Programas de cocción

! En todos los programas se puede fijar una temperatura entre 60°C y MAX, excepto en:

• GRILL (se aconseja elegir sólo MAX);
- GRATIN (se aconseja no superar una temperatura de 200°C).

二 Programa HORNO TRADICIONAL

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura.

Programa HORNO PASTELERÍA

Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador garantizando un calor suave y uniforme en el interior del horno. Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones "mignon" en 3 bandejas simultáneamente.

Programa COCCIÓN RÁPIDA

Se encienden los elementos calentadores y se pone en funcionamiento el ventilador ofreciendo un calor constante y uniforme

El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo nivel.

Programa MULTICOCCIÓN

Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente.

Programa HORNO PIZZA

Se encienden los elementos calentadores inferior y circular y se pone en funcionamiento el ventilador. Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando utilice más de una bandeja a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones.

Programa GRILL

Se enciende la parte central del elemento calentador superior. La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta (chuletas de ternera y de vaca, solomillo, entrecote). Es un programa de bajo consumo, ideal para asar comidas de pequeñas dimensiones. Coloque la comida en el centro de la parrilla porque en los ángulos no se cocina.

Programa GRATIN

Se enciende el elemento calentador superior y se ponen en funcionamiento el ventilador y el asador automático (cuando existe). A la irradiación térmica unidireccional, le agrega la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor.

! Las cocciones GRILL y GRATIN se deben realizar con la puerta cerrada.

Programa DESCONGELACIÓN

El ventilador situado en la parte inferior del horno hace que el aire circular a temperatura ambiente alrededor de la comida. es recomendado para la descongelación de todos los tipos de alimentos, pero en particular para delicados tipos de alimentos que no requieren calor, como por ejemplo: pasteles de helado, crema o postres flan, tartas de frutas. Mediante el uso del ventilador, la tiempo de descongelación es de aproximadamente la mitad. En el caso de los carne, pescado y pan, es posible acelerar el procesar utilizando el modo „multi-cocción” y el establecimiento de la temperatura de 80° - 100° C.

Programa FONDO VENTILADA

La resistencia inferior y el ventilador se activa, lo que permite la distribución de calor dentro del conjunto cavidad del horno. Esta combinación es útil para la luz cocción de verduras y pescado.

Programa FONDO HORNO

Se enciende el elemento calentador inferior. Esta posición es aconsejada para retocar la cocción

de alimentos (colocados en bandejas para horno) que resulten ya bien cocidos en la superficie pero internamente estén todavía blandos, o para dulces con cobertura de fruta o mermelada, que requieren un moderado color superficial. Es importante destacar que esta función no permite que se alcance la máxima temperatura en el interior del horno (250°C), por lo tanto, no es aconsejable la cocción de alimentos manteniendo el horno siempre en esta posición, a menos que se trate de tortas que requieren temperaturas inferiores o iguales a 180°C.

Consejos prácticos para cocinar

! En las cocciones al GRILL, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

GRILL

• Introduzca la parrilla en la posición 3 o en la 4 y coloque los alimentos en el centro de la misma.
• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Con la grasera, los tiempos de cocción aumentan y difícilmente se obtenga una pizza crocante.
• En el caso de pizzas muy condimentadas, es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

¡ATENCIÓN! El horno está dotado de un sistema de bloqueo de las parrillas que permite quitarlas sin que sobresalgan del horno(1). Para quitar completamente las parrillas, como se indica en el dibujo, es suficiente levantarlas cogiéndolas de la parte delantera y tirar (2).

El botón del cuentaminutos programador de final de cocción

Algunos modelos poseen un programador de final de cocción.

Para utilizarlo es necesario activar la alarma girando el botón casi un giro completo en sentido horario; luego, volviendo hacia atrás, seleccionar el tiempo deseado, haciendo coincidir con el indicador fijo del tablero, el número correspondiente a los minutos prefijados, al final del tiempo seleccionado, además de la intervención de la alarma se apaga automáticamente el horno.

Atención: para utilizar el horno en funcionamiento manual, o sea excluyendo el programador de final de

cocción, hacer coincidir el símbolo ⚪. con el indicador fijo del tablero Cuando el horno está apagado, el programador de final de cocción se puede usar como un cuentaminutos normal

Tabla de cocción en el horno

Programas	A lim en tos Pe so	(Kg)	Po sición de las band ejas	Prec alen ta mien to (m inutos)	Te mp eratura ac on sej ad a	Du ra ción de la co cción (m inutos)
Horn o Trad icional	Pato	1	3	15	200	65-75
	Asado de ternera o de vaca	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Bizcochos (de pastaflora)	-	3	15	180	15-20
	Tortas glaseadas	1	3	15	180	30-35
Horn o Pa st elería	Tortas glaseadas	0.5	3	15	180	20-30
	Torta de fruta	1	2 o 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Bizcocho	0.5	3	15	160	25-30
	Creps rellenos (en 2 niveles)	1.2	2 y 4	15	200	30-35
	Tortas pequeñas (en 2 niveles)	0.6	2 y 4	15	190	20-25
	Bizcochitos salados de hojaldre y queso (en 2 niveles)	0.4	2 y 4	15	210	15-20
	Hojaldre relleno con crema (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Bizcochos (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Merengue (en 3 niveles)	0.5	1 y 3 y 5	15	90	180
Co cc ión rá pida	Alimentos congelados
	Pizza	0.3	2	-	250	12
	Mixto de calabacín y cangrejos	0.4	2	-	200	20
	Torta rústica de espinaca	0.5	2	-	220	30-35
	Panzerotti (ravioles grandes italianos)	0.3	2	-	200	25
	Lasañas	0.5	2	-	200	35
	Panecillos dorados	0.4	2	-	180	25-30
	Bocaditos de pollo	0.4	2	-	220	15-20
	Precocidos
	Alas de pollo doradas	0.4	2	-	200	20-25
	Alimentos Frescos
	Bizcochos (de pastaflora)	0.3	2	-	200	15-18
	Plum-cake	0.6	2	-	180	45
	Bizcochitos salados de hojaldre y queso	0.2	2	-	210	10-12
Multic oc ción	Pizza (en 2 niveles)	1	2 y 4	15	230	15-20
	Lasañas	1	3	10	180	30-35
	Cordero	1	2	10	180	40-45
	Pollo asado + patatas	1+1	2 y 4	15	200	60-70
	Caballa	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Hojaldre relleno con crema (en 2 niveles)	0.5	2 y 4	10	190	20-25
	Bizcochos (en 2 niveles)	0.5	2 y 4	10	180	10-15
	Bizcocho (en 1 nivel)	0.5	2	10	170	15-20
	Bizcocho (en 2 niveles)	1	2 y 4	10	170	20-25
	Tortas saladas	1.5	3	15	200	25-30
Ho rn o Pi zz a	Pizza	0.5	3	15	220	15-20
	Asado de ternera o de vaca	1	2	10	220	25-30
	Pollo	1	2 o 3	10	180	60-70
Gr ill	Lenguados y sepias	0.7	4	-	Max	10-12
	Broquetas de calamares y cangrejos	0.6	4	-	Max	8-10
	Sepias	0.6	4	-	Max	10-15
	Filete de merluza	0.8	4	-	Max	10-15
	Verduras a la parrilla	0.4	3 o 4	-	Max	15-20
	Bistec de ternera	0.8	4	-	Max	15-20
	Salchichas	0.6	4	-	Max	15-20
	Hamburguesas	0.6	4	-	Max	10-12
	Caballa	1	4	-	Max	15-20
	Bocadillo caliente con jamón y queso (o pan tostado)	4 y 6	4	-	Max	3-5
Gr atin	Pollo a la parrilla	1.5	2	10	200	55-60
	Sepias	1.5	2	10	200	30-35
Ventilacion de fondo	Besugo	0.5	3	18'	170-180	25-35
	Merluza	0.5	3	16'	160-170	15-20
	Róbalo	0.5	3	24'	200-210	35-45
	Mix de verduras (estilo Ratatouille)	0.8-1,0	3	21'	190-200	50-60
	Verduras cocidas	1,5-2,0	3	20'	180-190	55-60
	En el perfeccionamiento de cocciónHorno Fondo

ES

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Las instrucciones son válidas sólo para los países de destino, cuyos símbolos figuran en el manual y en la placa de características.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

- El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• El manual pertenece a un aparato de clase 1 (aislado) o clase 2 - subclase 1 (empotrado entre dos muebles).
• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del aparato.

- No obstruya las aberturas de ventilación y de eliminación del calor.

- No apoye ollas inestables o deformadas sobre las placas eléctricas para evitar vuelcos. Colóquelas sobre la placa de cocción con los mangos dirigidos hacia adentro.

- Utilice siempre guantes para horno para introducir o extraer recipientes.

- No utilice líquidos inflamables (alcohol, bencina, etc.) cerca del aparato mientras está en funcionamiento.

- No coloque material inflamable en el compartimento inferior de depósito o en el horno: si el aparato se pone en funcionamiento inadvertamente, podría incendiarse.

- Las superficies internas del cajón (cuando existe) pueden calentarse.

- Cuando el aparato no se utiliza, controle siempre que los mandos estén en la posición 0.

- No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

- No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica.
• No apoye objetos pesados sobre la puerta del horno abierta.
• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evitar que los niños jueguen con el aparato.
• Si la cocina se coloca sobre un pedestal, tenga las precauciones necesarias para que el aparato no se resbale de dicho pedestal.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada.

Los electrodomésticos en desuso se podrán entregar al servicio público de recolección, llevarlos a las zonas comunales específicas o, si está previsto por la ley nacional en la materia, devolverlos a los revendedores con el objeto de adquirir nuevos productos equivalentes.

Todos los principales productores de electrodomésticos están creando y administrando sistemas de recolección y eliminación de los aparatos en desuso.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas.
• Se recomienda efectuar siempre las cocciones GRILL y DOBLE GRILL con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de energía (10% aproximadamente).
• Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Enjuague abundantemente y seque después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• Las parrillas, las coronas y los quemadores de la encimera con sus tapas, se pueden extraer para facilitar la limpieza; lávelos con agua caliente y detergente no abrasivo, quite todas las incrustaciones y espere que estén perfectamente secos.

- Limpie frecuentemente la parte terminal de los dispositivos de seguridad* por ausencia de llama.

- El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.

- Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio.

- Los accesorios se pueden lavar como cualquier vajilla (incluso en lavavajilla).

- Evite cerrar la tapa cuando los quemadores estén encendidos o todavía calientes.

Controlar las juntas del horno

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica Autorizado más cercano. Es aconsejable no usar el horno hasta que no haya sido reparada.

Para sustituir la bombilla de iluminación del horno

1. Después de haber desconectado el horno de la red eléctrica, quite la tapa de vidrio del portalámpara (ver la fi gura).

2. Extraiga la bombilla y sustitúyala con una análoga: voltaje de 230V, potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa y a conectar el horno a la red eléctrica.

! No utilice la lámpara del horno para iluminar ambientes.

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave.

! Esta operación la debe efectuar un técnico autorizado por el fabricante.

Asistencia

! No llame nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;
• El modelo de la máquina (Mod.)
• El número de serie (S/N)
  Esta información se encuentra en la placa de características colocada en el aparato.

Desmontaje y montaje de la puerta del horno:

1. Abrir la puerta.
2. Girar totalmente hacia atrás los ganchos de las bisagras de la puerta del horno (ver foto)

1. Cerrar la puerta hasta el tope del gancho (la puerta queda abierta a aproximadamente 40°) (ver foto).

1. Pulsar los dos botones situados en el perfil superior y extraer el perfil (ver foto).
2. Sacar la placa de vidrio y realizar la limpieza como se indica en el capítulo: "Mantenimiento y cuidados".
3. Volver a colocar el vidrio.

ADVERTENCIA! El horno no debe ser operado con el interior cristal de la puerta quitada!

ADVERTENCIA! Al volver a montar la puerta interior vidrio insertar el cristal de forma que el texto escrito en el panel no se invierte y puede ser fácilmente

legible.

1. Volver a colocar el perfil; se deberá advertir un clic cuando adopte la posición correcta.
2. Abrir la puerta por completo.
3. Cerrar las abrazaderas (ver foto).
4. Ahora será posible cerrar la puerta por completo para utilizar el horno normalmente.

Limpieza vapor asistida del horno:

Este método de limpieza se recomienda especialmente después de cocinar muy grasos (carne asada).

Este proceso de limpieza permite facilitar la eliminación de la suciedad de las paredes del horno por la generación de vapor de agua que se crea en el interior de la cavidad en una limpieza más fácil.

! ¡Importante! Antes de empezar la limpieza a vapor:
-Eliminar los residuos de comida y la grasa de la parte inferior del horno.
- Retire los accesorios (rejillas y bandejas de goteo).

Realizar las operaciones anteriores se recomienda el siguiente procedimiento:

1. vierta 300 ml de agua en la bandeja para hornear en el horno, colocarlo en el estante inferior. En los modelos en que la bandeja de goteo no está presente, use una bandeja de horno y colocar en la parrilla en el estante inferior;
2. seleccionar la función del horno |—| y ajuste la temperatura a 100 °C;
3. mantenerlo en el horno durante 15 minutos;
4. apagar el horno;
5. Una vez enfriado el horno, puede abrir la puerta para completar la limpieza con agua y un paño húmedo;
6. eliminar el agua residual de la cavidad después de terminar la limpieza

En el caso de la limpieza a vapor hecho después de la cocción, especialmente grasa o la suciedad es difícil de quitar, puede ser necesario para completar la limpieza con el método tradicional descrito en el párrafo anterior.

! Realizar la limpieza sólo en el horno frío!

Se estiver ligado significa que o forno está a funcionar.

Luz do forno

Desligar a corrente eléctrica
