FEP-14 DL - Calentador de Agua y Hervidor FAGOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Calentador instantáneo de agua a gas, tiro natural, electrónico y modulante
Marca y modelo	Fagor FEP-14 DL
Categoría de gas	II2H3+ (Gas Natural G20, Butano G30, Propano G31)
Potencia útil nominal / mínima	24,4 kW / 7,7 kW
Consumo calorífico nominal / mínimo	28,1 kW / 8,9 kW
Caudal de agua (Δ 50°C / Δ 25°C)	2,3 – 7,3 l/min / 3,7 – 15 l/min
Diámetro de salida de humos	125 mm
Dimensiones (alto × ancho × fondo)	648 × 350 × 244 mm
Peso	12 kg
Alimentación eléctrica	Pila alcalina LR20 1,5 V
Tipo de encendido	Encendido electrónico por pilas (sin conexión a red)
Selección de potencia	Selector progresivo manual (50% – 100%)
Selección de temperatura	Selector manual de temperatura con visualización en display
Display	Indicación de temperatura de agua caliente, llama encendida y códigos de fallo
Sistema de seguridad	Dispositivo de control de evacuación de humos (TTB), control de llama por ionización, válvulas de seguridad dobles
Presión de agua máxima / mínima	13 bar / 0,15 – 0,35 bar (según selector)
Conexiones de gas / agua	Gas: 3/4" (Natural) o 3/4" (Butano/Propano); Agua fría 3/4", Agua caliente 1/2"
Mantenimiento obligatorio	Revisión cada 2 años por personal autorizado
Cambio de gas	Precisa cambio de inyectores y válvula de gas por instalador autorizado
Protección contra heladas	Vaciado del circuito mediante tornillo de vaciado en válvula de agua
Garantía	2 años (con posible ampliación a 3,5 años mediante contrato de mantenimiento)

Preguntas frecuentes - FEP-14 DL FAGOR

¿Cómo se coloca la pila en el calentador Fagor FEP-14 DL?

Tire de la tapa del portapilas en la dirección indicada en el esquema. Coloque una pila alcalina LR20 de 1,5 V en el portapila (parte inferior del calentador), respetando la polaridad indicada. Vuelva a colocar la tapa.

¿Qué significado tiene el piloto rojo parpadeante de batería baja?

El piloto rojo parpadeante indica que la pila se está agotando. Debe reemplazarla por una pila alcalina LR20 nueva para evitar que el calentador deje de funcionar.

¿Qué hacer si aparece el código de error F1 en el display?

El error F1 indica que el quemador no enciende. Posibles causas: llave de gas cerrada, botella de gas vacía, pila agotada o mal colocada, o aire en la tubería de gas. Compruebe estos puntos. Si el fallo persiste, llame al Servicio Técnico.

¿Cada cuánto tiempo hay que realizar el mantenimiento del calentador?

Es obligatorio realizar una revisión cada 2 años según la legislación vigente (IT3 del RD 1027/2007). Fagor recomienda un contrato de mantenimiento integral para alargar la vida del aparato y ahorrar en el consumo de gas.

¿Cómo se protege el calentador contra las heladas?

Durante periodos de frío extremo o si el aparato está en un lugar expuesto a heladas, cierre el grifo de entrada de agua fría, abra un grifo de agua caliente a un nivel inferior, y abra el tornillo de vaciado de la válvula de agua para vaciar el circuito.

¿Qué tipo de gas utiliza el Fagor FEP-14 DL?

El calentador está preparado para Gas Natural (G20) o Butano/Propano (G30/G31). Viene reglado de fábrica para el gas indicado en el embalaje. Para cambiar de gas, debe acudir a un instalador autorizado.

¿Cómo se cambia el gas del calentador?

El cambio de gas debe realizarlo un instalador autorizado o el SAT de Fagor. Consiste en sustituir los inyectores del quemador según la tabla de diámetros y reemplazar la válvula de gas. Luego se coloca la pegatina correspondiente.

¿Qué hacer si el calentador se apaga y no vuelve a encenderse?

Puede deberse a la activación del dispositivo de control de evacuación de humos (TTB) por obstrucción. Ventile el local, espere 10 minutos y vuelva a encenderlo. Si el problema se repite, llame al SAT para revisar el conducto de humos.

¿Cuál es la presión mínima de agua necesaria para el funcionamiento?

La presión mínima de agua depende del selector de temperatura: aproximadamente 0,35 bar con el selector al máximo de temperatura, y 0,6 bar al mínimo de temperatura. Si la presión es inferior, el calentador puede no encenderse.

¿Qué significan los códigos de error F0, F2 y F3?

F0: fallo en la medición de temperatura (NTC) – sin bloqueo, se resetea automáticamente. F2: fallo del dispositivo TTB (bloqueo) – revisar conducto de humos o TTB. F3: el quemador se apaga durante el funcionamiento (bloqueo) – puede ser por gas agotado, pila baja o fallo electrónico.

MANUAL DE USUARIO FEP-14 DL FAGOR

MANUAL DE INSTALACIÓN Y USO

CALENTADOR DE ENCENDIDO ELECTRÓNICO A PILAS / CON GENERADOR

Fecha de compra: Sello distribuidor:

Antes de instalar y usar el aparato lea cuidadosamente los manuales de instrucciones

Servicio Técnico Oficial

902 10 50 10

Usted se ha decidido por FAGOR, una marca de gran prestigio que presenta el nivel tecnológico más moderno en el acabado y en el confort, la seguridad y la ecología, con lo que se asegura su bienestar y el de su familia.

Conscientes de nuestra responsabilidad, hemos fabricado su calentador FAGOR conforme a las estrictas normas de calidad internas de la empresa, contando con el aval oficial de AENOR según la norma ISO 9001.

Lea detenidamente este libro de instrucciones antes de instalar y utilizar el calentador, guárdelo en un sitio seguro y fácil de localizar.

Este documento va dirigido a todas aquellas personas que realizan un uso del aparato bien sea para su instalación, funcionamiento o reparación. Proporciona un soporte documental para realizar consultas técnicas.

Definiciones:

• SAT: Servicio de asistencia técnica.
• Atención: Si no se respetan estas advertencias, existe peligro de daños físicos o se pueden producir daños en el aparato.
• Importante: Identifica la información crítica para un correcto entendimiento del producto.

La transformación y mantenimiento del calentador tiene que ser realizado por el S.A.T. de FAGOR o profesionales cualificados.

Antes de cualquier intervención en el calentador es obligatorio quitar la pila (modelos FEP DL) y desconectar las entradas de gas y agua.

Para un óptimo funcionamiento del calentador es obligatorio realizar un mantenimiento cada 2 años.

Queda prohibida la intervención sobre las partes selladas del calentador.

No asumimos ninguna responsabilidad de los daños que se produzcan por no respetar estas instrucciones.

Servicio al USUARIO

UN SERVICIO ÚNICO, UN ÚNICO TELÉFONO

Información de producto, servicios o garantías.
Puesta en marcha, mantenimiento y reparaciones.
Sugerencias y reclamaciones.

[e-mail] • 902 10 50 10 • www.fagor.com

CONDICIONES GENERALES DE LA GARANTÍA

Fagor responde de las faltas de conformidad del calentador que se puedan producir durante los 2 primeros años desde la entrega, tal y como se establece en la Ley 23/2003.

La subsanación de las faltas de conformidad que se presenten durante los seis primeros meses desde la Fecha de Compra, serán gratuitas para el usuario.

Fagor otorga, una garantía gratuita adicional de dieciocho meses a las piezas y componentes siempre que sean sustituidos por el Servicio de Asistencia Técnica Oficial de Fagor.

Fagor no se responsabiliza de las faltas de conformidad que se puedan presentar en la instalación de la que forma parte el calentador.

Le recomendamos que suscriba un contrato de mantenimiento preventivo con la Marca desde el primer momento de funcionamiento de su calentador.

MUY IMPORTANTE: para ser acreedor a esta garantía, es totalmente imprescindible que el usuario acredite ante el servicio técnico oficial, la fecha de compra mediante la factura de compra del aparato. En el caso de aparatos suministrados en obras nuevas se deberá acreditar suficientemente la fecha de disposición para el uso del aparato.

Nota: Para cualquier consulta o aclaración en relación con esta garantía, con el contrato de mantenimiento preventivo o en caso de avería de su aparato, contacte con nosotros a través del 902 10 50 10 ó en www.fagor.com

Todos nuestros técnicos disponen del correspondiente carné que los acredita como Servicio Oficial de la Marca. En su propio beneficio exija su identificación.

EXCLUSIONES DE LA PRESENTE GARANTIA

Queda excluido de la cobertura de la presente Garantía, y por tanto será a cargo del usuario el coste total de la reparación, lo siguiente:

a) Las averías provocadas por negligencia o mal uso del aparato por parte del cliente.
b) Las averías producidas por causas de caso fortuito, fuerza mayor (fenómenos atmosféricos o geológicos), congelación, sobrecargas de cualquier índole y siniestros.
c) La limpieza de acumulación de cal en los aparatos.
d) Aquellas intervenciones que se deriven de una incorrecta instalación del aparato, de una puesta en marcha realizada por un profesional sin la debida acreditación, de una manipulación, modificación o reparación realizada por personas no autorizadas o servicios técnicos no oficiales o de un mantenimiento del mismo no conformes con las recomendaciones de instalación y uso recogidas en el Libros de Instrucciones ó Manual de Instalación, o de la legislación vigente.

La presente Garantía será válida únicamente en territorio español, y exclusivamente respecto al aparato mencionado y otorgada por Fagor Electrodomésticos, S.Coop. B° San Andrés n° 18, Apdo 20500 Mondragón-Gipuzkoa.

ÍNDICE

A) INSTRUCCIONES PARA EL USUARIO

1.- PUESTA EN MARCHA....6
2.- COLOCACIÓN O CAMBIO DE PILA....7
3.- ADVERTENCIAS....7
4.- CONSIDERACIONES MEDIOAMBIENTALES 7
5.- FUNCIONAMIENTO 8
6.- ICONOS Y PILOTOS DE LECTURA Y AVISO 9
7.- MANTENIMIENTO.... 10
8.- PRECAUCIÓN CONTRA HELADAS 11
9.- CÓDIGOS DE FALLO.... 12

B) INSTRUCCIONES PARA EL INSTALADOR

10.- CERTIFICADO DE HOMOLOGACIÓN AENOR 13
11.- CARACTERÍSTICAS TÉCNICAS 14
12.- DESCRIPCIÓN DEL APARATO.... 15
13.- ESQUEMA DE FUNCIONAMIENTO.... 17

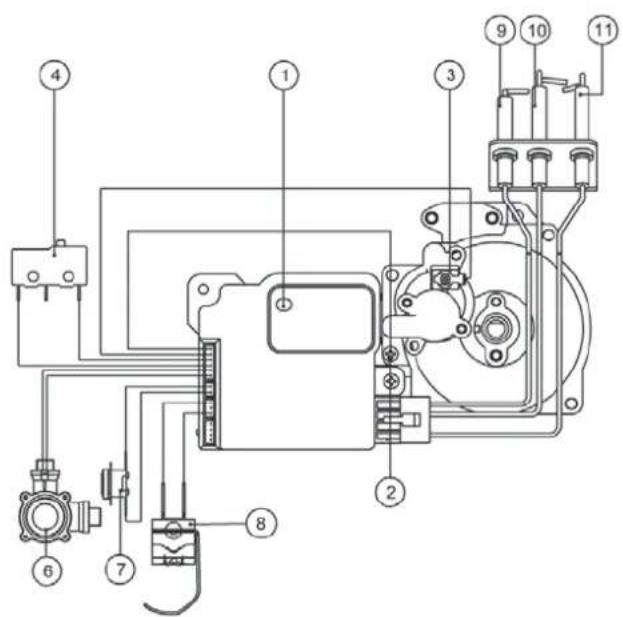

14.- ESQUEMA ELÉCTRICO 18

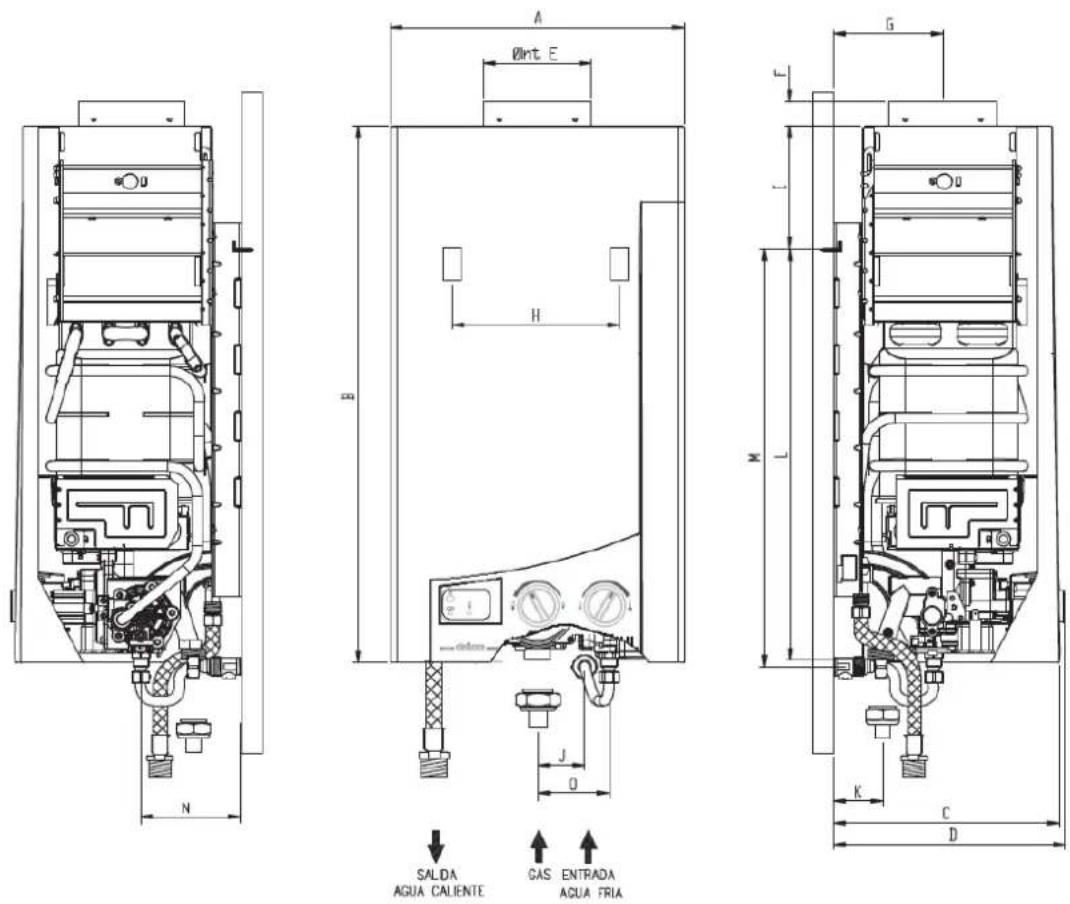

15.- MEDIDAS DEL APARATO.... 19
16.- INSTALACIÓN DEL CALENTADOR 20

16.1.- Normas de instalación.... 20
16.1.1.- Local de instalación.... 20
16.1.2.- Conducto de evacuación de gases quemados ..... 20
16.2.- Instrucciones para la correcta instalación del aparato ..... 20

17.- PUESTA EN MARCHA Y FUNCIONAMIENTO.... 21

18.- ADVERTENCIAS.... 21

19.- MANTENIMIENTO.... 21

20.- PRECAUCIÓN CONTRA HELADAS 22

21.- CÓDIGOS DE FALLO.... 22

22.- CAMBIO DE GAS 22

1.- PUESTA EN MARCHA

IMPORTANTE:

El instalador debe instruir al usuario sobre el funcionamiento del calentador, las seguridades de que dispone y las instrucciones de uso.

Si usted está instalando un calentador FEP DL, antes de la puesta en marcha del calentador se debe colocar la pila tal como se indica en la imagen. (Ver apartado 2)

1.- Selector de potencia progresivo.
2.- Selector de T ^a de agua.
3.- Pulsador ON-OFF (Marcha-Paro).
4.- Display de visualización con los siguientes elementos:
4.1- Indicación de T ^a de agua caliente
4.2- Indicación de quemador encendido (parpadeante)
4.3- Códigos de fallo (parpadeante)
5.- Piloto de batería baja (Led rojo parpadeante, Modelos FEP DL)
6.- Piloto de presión de agua insuficiente (Led rojo parpadeante, Modelos FEG DL)

2.- COLOCACIÓN O CAMBIO DE PILA (Aparatos FEP DL)

Tirar de la tapa en la dirección que se indica en el esquema.

Montar la pila LR20 de 1,5 V ALČALINA en el portapila situado en la parte inferior del calentador, teniendo en cuenta de colocarla según la posición que se indica en la tapa.

Esta pila deberá reemplazarse cuando aparezca la indicación de batería baja (Ver 6. Iconos). De esta forma se evitará que la pila se agote del todo y el calentador deje de funcionar.

Tipo de pila: LR20 1,5 V ALCALINA

3.- ADVERTENCIAS

La transformación y mantenimiento del calentador tienen que ser realizados por el Servicio de Asistencia Técnica de FAGOR (SAT) o profesionales cualificados. Lea detenidamente este libro de instrucciones antes de utilizar el calentador y guárdelo en un sitio seguro y fácil de localizar.

Antes de realizar cualquier intervención en el calentador se debe quitar la pila (modelos FEP DL) y cerrar las entradas de gas y agua.

Los aparatos salen reglados de fábrica para el gas con el que están destinados a funcionar. Queda prohibida la intervención sobre las partes selladas del calentador salvo en operaciones de cambio de gas.

En condiciones normales de funcionamiento, puede ocurrir que en el display aparezca un error F0, fallo en la medición de la T ^a de agua caliente, que se elimina reseteando el circuito. La seguridad y funcionalidad del aparato no se ve afectada.

4.- CONSIDERACIONES MEDIOAMBIENTALES

Fagor se preocupa del cuidado del medioambiente y recomienda el uso responsable de los recursos energéticos.

Aconseja al usuario que realice los ajustes de potencia y temperatura de agua al valor mínimo de utilización que cubra las necesidades de cada momento.

Estos aparatos están provistos de circuitos electrónicos que pueden tener alimentación a pilas (modelos FEP DL), por lo que hay que tener en cuenta depositar las pilas usadas en los lugares destinados al reciclado de las mismas.

5.- FUNCIONAMIENTO

IMPORTANTE:

El instalador debe instruir al usuario sobre el funcionamiento del calentador, las seguridades de que dispone y las instrucciones de uso.

Si usted está instalando un calentador FEP DL, antes de la puesta en marcha del calentador debe colocar la pila.

Servicio de agua caliente

Para poner en marcha el calentador accionar el pulsador (3) ON-OFF. El calentador queda preparado para funcionar automáticamente cuando se abra cualquier grifo de agua caliente. Mientras el calentador esté en marcha se visualizan el icono de llama 🖱️, y el valor de Tª de agua caliente.

Selección de la potencia requerida

Girar el selector de potencia (1) hasta obtener la potencia deseada.

La posición indica el 100% de la potencia.

La posición indicada el 50% de la potencia.

Selección de la T ^a de agua caliente

Girar el selector de T ^a de agua (2) hasta obtener la T ^a deseada.

La posición indicada la máxima T ^a (mínimo caudal de agua).

La posición indica la mínima T ^a (máximo caudal de agua).

Es posible ver la T ^a de salida del agua caliente en el display, y así ajustar esta exactamente al valor deseado.

Parada del calentador

Al cerrar el grifo de agua caliente el calentador se parará automáticamente.

Para desconectar totalmente el calentador pulse el pulsador (3) ON-OFF.

Nota: Se aconseja ajustar tanto la potencia como la T ^a de agua al valor mínimo suficiente que cubra las necesidades. De este modo se ahorrará energía y se alargará la vida del aparato, disminuyendo las deposiciones de cal en el intercambiador.

IMPORTANTE: Este calentador no es termostático. El valor visualizado en el display es la T ^a real de agua caliente. Esta puede variar en el tiempo debido a cambios de la T ^a de entrada del agua fría.

Cuando el calentador se encienda por primera vez y no haya sido utilizado durante un cierto tiempo, o cuando una nueva botella de gas sea instalada, es posible que el aparato se bloquee por la presencia de aire en la tubería de gas. En estos casos repetir la maniobra de encendido hasta purgar el aire y lograr el encendido del calentador.

6.- ICONOS Y PILOTOS DE LECTURA Y AVISO

Indicador Motivo Solución
Temperatura: I	temperatura de salida de agua caliente.
Calentador en marcha: S. visualiza el icono de quemador encendido (llama)
Batería baja: La pilanse está FEP L/FEP DL Piloto rojo parpadeante.	gastando. Cambiar pila
Presión de agua insuficiente FEG DL es crítica para que el	la presión en la red de agua Ajustar los generador mandos de hidroeléctrico genere la sufi- selección de ciente tensión para el buen potencia y funcionamiento del calentador.	temperatura
	Piloto rojo parpadeante

7.- MANTENIMIENTO

IMPORTANTE: El mantenimiento del calentador es obligatorio, según los términos de la legislación vigente (según IT3 del RD 1027/2007).

Por lo tanto cada 2 años, haga efectuar una revisión. Fagor le recomienda realizar un contrato de mantenimiento integral (CARTA BLANCA) que puede contratar en cualquier centro de Servicio de Asistencia Técnica Fagor (SAT).

Realizando el mantenimiento en los periodos establecidos por la ley se consigue prolongar la vida del calentador y un ahorro en el recibo del gas.

Atención: antes de realizar cualquier operación de mantenimiento o reparación, es OBLIGATORIO quitar la pila (modelos FEP DL) y cerrar las entradas de gas y agua.

FAGOR recomienda una revisión del calentador cada 2 años por personal autorizado.

Las verificaciones a realizar son las siguientes:

• Las instalaciones de gas y agua deben ser estancas.
• La evacuación de los productos de la combustión debe encontrarse libre de obstáculos y sin pérdidas.
• El caudal de gas y la presión tienen que mantenerse en los valores indicados.
• Limpieza del quemador y del intercambiador.

Limpieza del quemador

Desmontar el quemador y limpiar las ramas con un cepillo blando o aire comprimido. No utilizar productos químicos.

Desmontar las bujías de encendido e ionización para limpiar las puntas.

Cada 3 años se deberá sustituir el conjunto de electrodos.

Limpieza del intercambiador

Limpiar el intercambiador con agua caliente. Ante gran suciedad dejar sumergido el intercambiador en agua caliente con detergente.

Montar el intercambiador con juntas nuevas.

Limpieza de la cubierta

Limpiar la cubierta con un paño húmedo sin utilizar detergentes agresivos.

Prevención contra la cal

Si el aparato está instalado en una región donde el agua es muy calcárea y con el tiempo se nota:

• una disminución de la temperatura del agua caliente, o
• una disminución del caudal de agua caliente
  esto quiere decir que en el radiador del cuerpo de caldeo se ha formado un depósito de cal.

Para reducir este efecto recomendamos buscar la temperatura deseada de utilización óptima graduándola con los mandos de potencia de gas y el selector de temperatura y no por mezcla de agua fría con el agua caliente del calentador.

Dispositivo de control de evacuación de los productos de combustión (TTB)

IMPORTANTE: Queda prohibida cualquier intervención sobre el dispositivo. En ningún caso debe ser desconectado, modificado o sustituido por una pieza diferente. En caso de que el aparato se apague, sin haberlo desconectado, puede que el dispositivo haya actuado. Si esto ocurre habrá que ventilar el local y una vez transcurridos 10 minutos se volverá a poner en marcha el aparato. Si el problema se repite, se llamará al S.A.T. o a un instalador autorizado para revisar el aparato y comprobar si existe alguna obstrucción en el conducto de evacuación de gases quemados. Hay que tener una especial atención en aquellos aparatos instalados en el exterior (sin TTB) y que por una u otra razón la zona donde están ubicados pasara a ser considerada como interior (cerramiento de balcones, terrazas...). En este caso es obligatorio reemplazar el calentador por un modelo de interior (con TTB).

8.- PRECAUCIÓN CONTRA LAS HELADAS

Durante los periodos de frío y si el aparato está situado en un lugar expuesto a heladas, se debe proceder al vaciado del circuito de agua sanitaria del aparato de la siguiente forma:

Cerrar el grifo de entrada de agua fría del calentador.

Abrir un grifo de salida de agua caliente sanitaria de la instalación (dicho grifo deberá hallarse a un nivel inferior al calentador).

Abrir el tornillo de vaciado que se encuentra en la válvula de agua.

Durante periodos de heladas y ausencia del domicilio se recomienda apagar el calentador mediante el botón ON/OFF.

9.- CÓDIGOS DE FALLO

Código Descripción Motivo Solución
F0 T° de agua caliente. Sin bloqueo	Fallo en termistancia NTC o cableado Llamar al Servicio Técnico. en mal estado Revisar NTC y cableado
F1 El quemador no enciende. Bloqueo	Llave de gas cerrada Abrir llave de gas
	Botella de gas gastada Cambiar botella de gas
	Pila gastada o mal colocada Revisar pila. Cambiarla si fuera necesario
	Aire en la conducción de gas.	Repetir la maniobra de encendido hasta purgar el aire y encender el quemador
	Cableado en mal estado o mal conectado Repetir maniobra de encendido.
	Fallo en circuito electrónico Si el fallo persiste llamar al Servicio Técnico.
	Fallo en servoválvula Revisar cableado, circuito electrónico, servoválvula y electrodos. Cambiar el elemento defectuoso
	Fallo en electrodo de ionización
F2	Fallo del dispositivo de control de evacuación de los productos de combustión (TTB). Bloqueo	Obstrucción del conducto de evacuación de gases quemados
		Dispositivo de control TTB o cableado defectuoso
F3	Fallo durante funcionamiento. El quemador se apaga. Reintento de encendido. Bloqueo	Botella de gas gastada Cambiar botella de gas
		Pila gastada
		Cableado en mal estado o mal conectado
		Fallo en circuito electrónico
		Fallo en servoválvula
		Fallo en electrodo de ionización

10.- CERTIFICADO DE HOMOLOGACIÓN AENOR

AENOR

Asociación Española de

Normalización y Certificación

Declaración Statement

AENOR declara que, a fecha de este documento, los productos detallados a continuación / This is to state that, on the date of issuing of this document, the products detailed below:

PRODUCTO: APARATO DE PRODUCCIÓN INSTANTÁNEA DE AGUA CALIENTE PARA USOS SANITARIOS PROVISTO DE QUEMADOR ATMOSFÉRICO

Dichos productos se encuentran incluidos en el certificado de examen CE de tipo indicado, en vigor en la actualidad, habiendo sido extendido por AENOR, como organismo notificado a los Estados Miembros y a la Comisión de las Comunidades Europeas, de acuerdo con las disposiciones del artículo 9 de la citada Directiva / These products are included in the EC examination certificate indicated, valid of presenta, issued by AENOR, as a notified body to the Member States and the European Community Commission, according to the article 9 of the Boilers Efficiency Directive.

La presente declaración no constituye en sí misma una prueba de conformidad de los productos con los requisitos del Anexo I de la Directiva, la cual está avalada únicamente por el certificado de examen CE de tipo / This declaration does not constitute in itself an evidence of conformity of the products with the requirements of Annex I of the Directive, which is only guaranteed by the EC type examination certificate.

Fecha de emisión: 2012-09-06

Issued on:

Directora Técnica de Certificación / Technical Certification Director

11.- CARACTERÍSTICAS TÉCNICAS

Homologación, Categoría y Tipo			ModeloFEP-11 L/FEP-11 DL/FEP-11 DLX/FEG-11 DL/FEG-11 DLX			ModeloFEP-14 DL/FEP-14 DLX/FEG-14 DL
Certificado de examen Cede tipo			99CN920
Categoría			II2H3+
Tipo	Exterior		B11
	Interior		B11BS
País de destino			ES/PT
		Símbolo Unidades		Modelo
				FEP-11 FEG-11 FEP-14 FEG-14
Potencia y consumo calorífico
Potencia útil nominal		Pn	kW 8,4	19,2 24,4
Potencia útil mínima		Pmin.		8,4 7,7
Rango de modulación de potencia		Pmin.-Pn		-19,2 7,7 - 24,4
Consumo calorífico nominal		Qn		22,1 28,1
Consumo calorífico mínimo Q		min.		9,8 8,9
Datos relativos al gas
Presión de conexión	2 H	Natural G20	mbar	20
	3+	Butano G30		28-30
		Propano G31		37
Consumo de gas	2 H	Natural G20Hi=9,45 kWh/m3	m3/h	2,34 2,97
	3+	Butano G30Hi=12,68 kWh/kg	kg/h	1,74 2,21
		Propano G31Hi=12,87 kWh/kg	kg/h	1,72 2,18
Presión del quemador a potencia nominal	2 H	Natural G20	mbar	12,7 9,72
	3+	Butano G30		27		22,7
		Propano G31		33,5 28,8
Caudal de aire necesario para la combustión	2 H	Natural G20	m3/h 23	06	29,13
	3+	Butano G30	kg/h	20,19		25,57
		Propano G31		20,27		25,61
Datos relativos al agua
Caudal de agua		Selector max. T° (Δ 50°C)	l/min	2,7 - 5,5		2,3 - 7,3
		Selector min. T° (Δ 25°C)	l/min	5,4 - 11		3,7 - 15
Presión máx. de funcionamiento			bar	13
Presión min. de funcionamiento		Selector max. T°	bar	0,15	0,35	0,12	0,3
		Selector min. T°	bar	0,25	0,6	0,18	0,4
Productos de la combustión
Caudal			g/s	14		18
Temperatura			°C	170		160
Dimensiones de los racores y diámetros de las canalizaciones
Conexiones/∅ interior (mm)		Entrada de gas		Natural 3/4"/∅ 15x0,9
				Butano-Propano 3/4"/∅ 12x1
		Entrada Agua Fría 3/8" 3/4"
		Salida Agua Caliente 1/2" 1/2"
Salida de humos (mm) 11 Litros				∅ 110 14 Litros ∅ 125

12.- DESCRIPCIÓN DEL APARATO

Los calentadores FEP DL y FEG DL son de tipo tiro natural, electrónicos, modulantes y de encendido directo de quemador, para su uso de agua caliente sanitaria.

1. BASE.
2. CORTATIRO ANTIRRETORNO provisto de un collarín de unión a chimenea.
3. INTERCAMBIADOR DE CALOR realizado en cobre.
4. QUEMADOR de acero inoxidable y de llama azul que funciona a gas Natural o Butano/Propano. Distribuidor provisto de inyectores correspondientes a cada tipo de gas.
5. ELECTRODOS de encendido y sensor de llama por ionización.
6. VÁLVULA DE GAS provista de dos válvulas de seguridad, selección manual de potencia, modulación automática de potencia en función del caudal de agua y encendido progresivo de quemador.
7. VÁLVULA DE AGUA provista de un regulador automático del caudal de agua y de un selector manual de temperatura.
8. GENERADOR HIDROELÉCTRICO que a través del flujo de agua, genera la energía necesaria para el funcionamiento del calentador (sólo en los modelos FEG PLUS).
9. CIRCUITO ELECTRÓNICO de encendido y control de llama por ionización, provisto de botón de desconexión ON/OFF.
10. PORTAPILA (solo en los modelos FEP DL y FEP L).
11. TERMISTANCIA (NTC) que mide la temperatura de salida del agua caliente.
12. DISPOSITIVO DE CONTROL DE LOS PRODUCTOS DE LA COMBUSTIÓN (TTB) que corta la llegada de gas al quemador en caso de evacuación incorrecta (sólo en modelos FEP DL, FEP L y FEG DL).
13. BANDEJA QUEMADOR (sólo en los modelos FEP DL, FEP L y FEG DL).

1.- Manguito entrada gas
2.- Grifo entrada agua completo
3.- Filtro de gas
4.- Cuerpo inferior
5.- Cuerpo superior
6.- Regulador de agua
7.- Toma de presión
8.- Filtro de agua
9.- Selector de potencia
10.- Servoválvula
11.-Inyector
12.- Distribuidor
13.- Cuerpo principal
14.- Conjunto electrodos
15.- Portapilas (modelos FEP DL)
16.- Generador (modelos FEG DL)
17.- Quemador
18.- Intercambiador de calor
19.- Cortatiro
20.- Dispositivo control evacuación humos
21.- Caja de encendido y seguridad por ionización
22.- Microrruptor
23.- Conector distribuidor
24.- NTC (Sensor de temperatura)

Nota: los aparatos de instalación exterior no llevan el dispositivo control evacuación de humos (20).

14.- ESQUEMA ELÉCTRICO

MODELOS CON DISPLAY

FEP DL (pilas) FEG DL (generador)

1.- Pulsador ON/OFF
2.- Tornillo de masa
3.- Servoválvula
4.- Microrruptor
5.- Portapila
6.- Generador

7.-TTB
8.- NTC
9.- Electrodo Ionización
10.- Electrodo de detección de chispa
11.- Electrodo de chispa

15.- MEDIDAS DEL APARATO

MODELO	Dimensiones (mm) Peso
	A B	C D E	F G H	I J L M	N O P (kg)
11 Litros	310	567	230	251	110	25	115	235	114	50	450	50	106	458	75	9,5
14 Litros	350	648	244	263	125	16,5	124	224	48	50	597	50	61,5	605	75	12

16.- INSTALACIÓN DEL CALENTADOR

16.1. Normas de instalación

La instalación debe ser realizada únicamente por firmas especializadas, con la cualificación apropiada, siguiendo todas las instrucciones técnicas y respetando las disposiciones vigentes.

La instalación tiene que ajustarse al reglamento de instalaciones de gas en locales destinados a usos domésticos, colectivos o comerciales según Real Decreto 919/2006 de 28 de julio (BOE 4 septiembre de 2006). También tiene que cumplir las normas existentes en la Comunidad Autónoma en la que se instale.

16.1.1. Local de instalación

En los locales que estén situados a un nivel inferior a un primer sótano no se deben instalar aparatos a gas. Cuando el gas suministrado sea más denso que el aire, el ningún caso se deben instalar aparatos a gas en un primer sótano.

Los locales destinados a dormitorio y los locales de baño, ducha o aseo, no deben contener aparatos a gas de circuito abierto.

No se deben ubicar aparatos de circuito abierto conducidos de tiro natural en un local o galería cerrada que comunique con un dormitorio, local de baño o de ducha, cuando la única posibilidad de acceso de estos últimos sea a través de una puerta que comunique con el local o galería donde está el aparato.

El calentador será instalado en un local bien ventilado.

16.1.2. Conducto de evacuación de gases quemados

La conexión entre un aparato a gas y una chimenea, shunt o similar, se debe efectuar mediante un conducto de las siguientes características:

- El conducto debe ser de material incombustible de tipo M0 de conformidad con la norma UNE 23727, liso interiormente, rígido, resistente a la corrosión y capaz de soportar temperaturas de trabajo de 200°C sin alterarse.

- Él conducto debe disponer de un punto para la toma de muestras situado preferentemente a 15cm del collarín del aparato y a un máximo de 40cm de este, con el fin de permitir la introducción de una sonda para medir la composición de los gases de escape y el tiro del conducto, cuando el propio aparato no lo incorpore.

- Las uniones del collarín del aparato con el conducto, las uniones entre los diferentes tramos y accesorios de este, y su conexión con la chimenea o shunt, se deben realizar mediante un sistema que asegure la estanquidad del conducto.

- El diámetro interior del conducto debe ser el indicado por el fabricante del aparato, y no debe presentar estrechamiento ni reducciones.

- El conducto debe ser lo más corto posible y debe mantener una pendiente positiva (ascendente) en todos sus tramos, y en la parte superior del aparato debe disponer de un tramo vertical de al menos 20cm de longitud, medidos entre la base del collarín (punto de conexión del conducto de evacuación con el aparato) y la unión con el primer codo.

Es importante que la instalación del conducto de evacuación de gases quemados se ajuste a las disposiciones y normativas vigentes.

16.2. Instrucciones para la correcta instalación del aparato

Los elementos para la instalación que se suministran junto con el calentador son:

Grifo entrada de agua fría

Tubo flexible salida de agua caliente

Tubo entrada de gas

2 tacos de plástico y 2 ganchos tirafondos

Pila LR20 1.5V Alcalina (solamente los aparatos FEP DL)

Las dimensiones para la instalación de los diferentes elementos se indican en el apartado 15 "MEDIDAS DEL APARATO".

Desmontaje de la cubierta

Sacar las manetas de gas y del selector de temperatura de agua.

Soltar el tornillo que sujeta la cubierta por su cara frontal, oculto por la maneta de gas.

Desenganchar la cubierta de las lengüetas que sitúan a ésta en la parte superior de la base.

Montaje al muro

Fijar los ganchos tirafondos en la pared y colgar el aparato.

Conexionado de agua y gas

Antes de empalmar el aparato es necesario proceder a purgar a fondo las canalizaciones de agua y gas, con el fin de eliminar las limaduras y otros desechos de las conducciones.

Conexionar el calentador utilizando las correspondientes juntas y racores que se suministran en la bolsa de accesorios.

Montar y atornillar la cubierta sobre el aparato.

Montar las manetas de gas y del selector de temperatura.

Estanqueidad del circuito de agua

Abrir la llegada de agua al aparato actuando a fondo sobre la espiga de grifo de entrada de agua del calentador. Purgar de aire la conducción de agua abriendo todos los grifos de agua caliente y fría. Cerrar a continuación todos estos grifos y proceder a verificar la estanqueidad de las diferentes uniones.

Estanqueidad del circuito de gas

Comprobar que llega gas al quemador y que las conducciones de gas son estancas.

17.- PUESTA EN MARCHA Y FUNCIONAMIENTO

Ver apartados 1, 2, 5 y 6.

18.- ADVERTENCIAS

Ver apartado 3.

19.- MANTENIMIENTO

Ver apartado 7.

20.- PRECAUCIÓN CONTRA HELADAS

Ver apartado 8.

21.- CÓDIGOS DE FALLO

Ver apartado 9.

22.- CAMBIO DE GAS

Los calentadores de agua a gas vienen reglados de fábrica para el gas con el que están destinados a funcionar (GLP ó Natural). El gas para el cual está reglado el aparato viene indicado en el embalaje y sobre la cubierta del mismo.

Realización del cambio

Realizar el cambio de los inyectores de quemador de acuerdo con lo indicado en la tabla 1.

Sustituir la válvula de gas.

Estas sustituciones serán OBLIGATORIAMENTE realizadas por un instalador autorizado o personal del S.A.T.

Colocar la pegatina autoadhesiva con la inscripción "aparato reglado a Butano-Propano" ó "aparato reglado a Natural" según corresponda.

Nota: Los inyectores a utilizar para los tipos de gas a los cuales va destinado el aparato se suministrarán siempre de fábrica y sus diámetros corresponden a las siguientes medidas:

Tabla 1

GAS INYECTOR DE	QUEMADOR (∅ en mm)
	11 Litros 14 y	15 Litros
G.L.P. (G30/G31) 0	,72 (12) 0,74 (14)
Natural (G20) 1,18	(12) 1,24 (14)

1. Inyectores de quemador

2. Válvula de gas

3. Valvula de gás

4. Inlectores do quiemador

GAS INJECTOR DO	QUEIMADOR (∅ em mm)
	11 Litros 14 e 15 Litros
G.L.P. (G30/G31) 0,72 (12) 0,74 (14)
Naturadi (G20) 1,18 (12) 1,24 (14)

Table 1

21.- CODIGOS DE AVARIA

Ver capitulo 8.

20.- PRECAUCÍAO CONTRA CONGEIACÍAO

19.- MANUTENCACAO

Ver capitulo 3.

18.- ADEVETENCIAS

Ver capitulos 1, 2, 5 y 6.

16.1.2. Conduta de evacuayo de gases quiemados

posiciones vigentes.

A instaláció deve ser realizada apendas por firmas especializadas, com a quali-ficáció apropiada, segundo todos as instrucóes tecnicas e respeitando às dis-

16.1. Normas de instalacio

16.- INSTALÁCÁO DO ESQUENTADOR

MODELO	Dimensions (mm) Peso
	A B	C D E	E G H	I J L M	N O P (kg)	P (kg)
11 Lithos	310	567	230	251	110	25	115	235	114	50	450	50	106	458	75
14 Lithos	350	648	244	263	125	16.5	124	224	48	50	597	50	61.5	605	75

7. - TB 8. - NTC 9. - Electrodo Ionizagio 10. - Electrodo de detecto de fisca 11. - Electrodo de chispa

1. T e c i d O N / O F F 2. P a r f u s o d e m a s s a 3. S e r v o d i v i l a 4. M i c r o - s w i t c h 5. P o r t a p i l l a 6. G e r d o r

AFONOR - Genova, 6 - 28004 MADRID - Teléfono 914 32 60 00 - Telélex 913 10 46 83

No esta autorizada la reproducción parcial de este documento.

Han sido evaluados de conordinado con el apartado 1 del Anexo II de la Directiva 2009/142/CE sobre Apartos de Gas / Have been evaluados in conformity with clause 1 of Annex II of the 2009/142/EC Gas Appliances Directive. Dichos producios se encuentran incluidos en el certificado de examen CE de tipo indicado, en vigor en la actualidad, habiendo sido extendido por AFENOK, como organismo notificado a los Estados Membros y a la Comisión de las Comunitades Europas, de acuerdo con las disposiciones del articulo 9 de la citada Directiva / These products are included in the EC examination certificate indicado, valid of presenta, issued by AFENOK, as a notified body to the Member States and the European Community Commission, according to the article 9

Marca Trade Mark	Modelo Model	Certificado de examen CE de tipo EC Type Examination certificate	Fecha del certificado Certificate date
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-14 DLB	99CNC920	2012-09-06
FACOK	FEC-14 DLB	99CNC920	2012-09-06
FACOK	FEC-14 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06.
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06 .
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06 -
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06 +
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06+
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06#
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06
FACOK	FEC-11 DLB	99CNC920	2012-09-06 #
FACOK	FEC-11 DLB	99CNC920	2012-09-06

PALS County	CATEGORIES Categories
BE	13+, 12+E+
CZ, SK	112H3B/P
ES, GB, CR, IE, IT, PT	112H3+
FR	112E+3+
NL

AN ATMOSPHERIC BURNER

AENOR deciara que, a fecha de este documento, los productos detallados a continución / This is to state

Statement

Declaracion

Asociación Española de

AENOR

10.- CERTIFICADO DE HOMOLOGACAO AFENOR

9.- CODIGOS DE AVARIA

6.- ICONES E PILOTOS DE LETURA E AVISO

A posibleo indica a máxima T ^a (minimo casual).

Girar o selector de T^irc de aguo (2) ate obter a T^irc desiada.

4.- CONSIDERACÕES AMBIENTALS

18.-ADVERTENCIAS. 21

16.1.1.-Local de instalación.....20

16.1.- Normas de instalacio ..... 20

16.-INSTALÁCÁO DO ESQUENTADOR.....20

15.-MEDIDAS DO APARELHO.... 19

14 - ESQUEMA ELECTRICO ..... 18

B) INSTRUCÕES PARA O INSTALADOR

A) INSTRUCÕES PARA O UTILIZADOR

INDICE

casos especificados a seguir:

documental para efecturar consultas tecnicas.

dor, guardeo-0 núm local seguro e fácil de localizar.

Data de compra: Carimbo do vendedor:

No de serie:

Aparelho:

MOD: GAS:

CERITIDAO DE GARANTIA

FEG-14 DLX

FEG-14 DL

FEG-11 DLX

FEG-11 DL

AQUATRONIC

FEP-14 DLX

FEP-14 DL

FEP-11 DLX

FEP-11 DL

FEP-11L

ELECTRONIC

de|x|e
