Tipo de producto	Lavavajillas integrable
Marca	Zanussi
Modelo	DA 6352
Dimensiones (alto x ancho x fondo)	85 x 60 x 57 cm
Peso neto	45 kg
Capacidad	12 cubiertos
Nivel de ruido	49 dB
Clase energética	A
Consumo de agua por ciclo (Eco)	12 L
Consumo de energía por ciclo (Eco)	1.05 kWh
Número de programas	6
Programas disponibles	Eco, Intensivo, Normal, Rápido, Prelavado, Remojo
Funciones especiales	Inicio diferido (3-9 h), Media carga, Indicador de sal y abrillantador
Tipo de instalación	Integrable bajo encimera
Panel de control	Electrónico con pulsadores
Material del cesto	Acero inoxidable
Filtro autolimpiante	Sí
Protección contra inundaciones	Sistema AquaStop
Cierre infantil	Sí
Alimentación eléctrica	230 V ~ 50 Hz, 10 A
Consumo en espera	0.5 W

Preguntas frecuentes - DA 6352 ZANUSSI

¿Cómo instalar el lavavajillas Zanussi DA 6352?

La instalación debe ser realizada por un técnico cualificado. Asegúrese de que el aparato esté nivelado y conectado a la red de agua y desagüe según las instrucciones del manual. Utilice el kit de instalación suministrado.

¿Qué hacer si el lavavajillas no arranca?

Verifique que la puerta esté bien cerrada, que el enchufe esté conectado y que no haya saltado el diferencial. Compruebe también que el suministro de agua esté abierto. Si el problema persiste, consulte el manual de usuario.

¿Cómo cargar los platos correctamente?

Coloque los platos boca abajo en el cesto inferior, las copas y vasos en el cesto superior, y los cubiertos en la bandeja correspondiente. No bloquee los brazos aspersores y evite sobrecargar el lavavajillas.Una carga adecuada mejora el lavado.

¿Qué detergente usar?

Utilice detergente específico para lavavajillas en polvo, gel o tabletas. Siga las dosis recomendadas según la dureza del agua y el programa seleccionado. Añada sal y abrillantador si es necesario.

¿Cómo limpiar el filtro del lavavajillas?

Retire el filtro cilíndrico y la malla plana del fondo del lavavajillas. Lávelos con agua corriente y un cepillo suave. Vuelva a colocarlos correctamente. Realice esta limpieza al menos una vez al mes para evitar obstrucciones.

¿Qué significan los códigos de error?

Los códigos de error se muestran en el panel. Por ejemplo, E1 indica problema de llenado, E2 problema de drenaje, E4 exceso de espuma. Consulte el manual para obtener una lista completa y las soluciones recomendadas.

¿Cómo ajustar el abrillantador?

Abra el compartimento del abrillantador y gire el selector de dosis entre 1 y 6. Ajuste según la aparición de manchas o residuos en la vajilla. Un nivel más alto proporciona más abrillantador.

¿Puedo meter ollas y sartenes en el lavavajillas?

Sí, siempre que sean aptas para lavavajillas. Colóquelas en el cesto inferior con la superficie sucia hacia abajo. Evite piezas de madera, aluminio o cobre que puedan dañarse.

¿Cuánto dura un ciclo Eco?

El programa Eco tiene una duración aproximada de 3 horas y 30 minutos, dependiendo de la temperatura del agua de entrada. Es el programa más eficiente en consumo de agua y energía.

¿Cómo mantener el lavavajillas en buen estado?

Limpie el filtro regularmente, revise los brazos aspersores para que no estén obstruidos, y realice un ciclo de mantenimiento con un limpiador específico cada 3 meses. Mantenga la junta de la puerta limpia y seca.

MANUAL DE USUARIO DA 6352 ZANUSSI

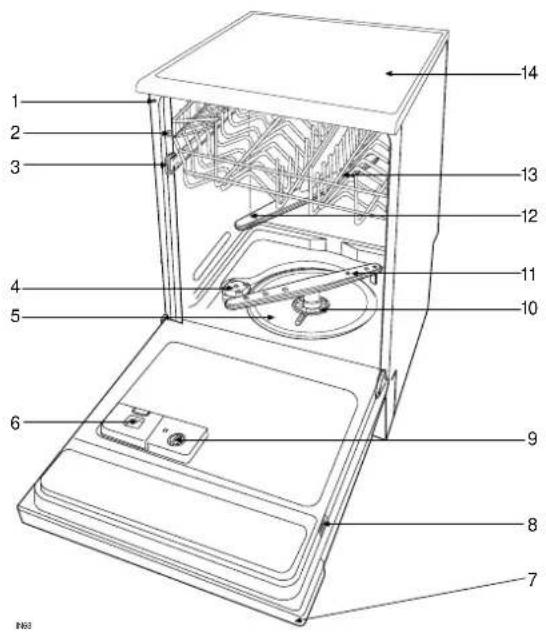

Descripción del aparato

1. Regulación dureza del agua
2. Distanciador de nivelación
3. Topes cesto superior
4. Contenedor sal
5. Molinillo inferior
6. Contenedor detergente
7. Panel de mandos
8. Placa matrícula
9. Contenedor líquido abrillantador
10. Filtro grande
11. Filtro central
12. Molinillo superior
13. Cesto superior
14. Plano de trabajo

1. Lámpara testigo de alimentación eléctrica

2. Tecla de puesta en Marcha/Parada

3. Tecla 50°

4. Manilla de apertura puerta

5. Lámpara testigo de control sal

Se ilumina cuando la sal regenerante se ha terminado para recordarles la necesidad de recargarla. (Ver "Manual de instrucciones" - Parte 1).

1. Indicador de avance programa

Indica en sucesión las fases del programa en curso.

Cada fase está representada por un símbolo:

1. Guía programas de lavado

2. Indice de referencia para el inicio de los programas

3. Programador

Cuadro programas de lavado

Programa Tipo de suciedad y tipo de vajillas		Posición de salida del programador	Tecla(s) a presionar	Dosis aconsejadas de detergente		Descripción del programa
				lavado	prelavado
Normal 65°C con prelavado	Sucio. Loza y cubertería	A	Marcha Parada	25 g 5 g		Prelavado fríoLavado con agua a 65°C1 enjuague frío1 enjuague calienteSecado activo
* Bio 50°C con prelavado	Sucio. Loza y cubertería	A	50°+Marcha Parada	25 g 5 g		Prelavado fríoLavado con agua a 50°C1 enjuague frío1 enjuague calienteSecado activo
Normal 65°C sin prelavado	No muy sucio. Loza y cubertería	B	Marcha Parada	30 g /		Lavado con agua a 65°C1 enjuague frío1 enjuague calienteSecado activo
** Ciclo Breve 50°C	No muy sucio. Loza y loza fiesta	C	50°+Marcha Parada	30 g /		Lavado con agua a 50°C1 enjuague frío1 enjuague caliente
Remojo	Cualquiera. Carga parcial (para completarse más tarde durante el día).	D	Marcha Parada	/	/	1 enjuague frío (para evitar que la suciedad se seque sobre las vajillas).

* Programa para norma de ensayo EN 50242. (ver "Advertencias para institutos de control").
** Este es un programa que permite lavar en breve tiempo una carga completa de platos, vasos y vajillas poco sucias (cacerolas excluidas) y permite su inmediata utilización.

Preparación de un programa de lavado

1. Controle los filtros

Controle que los filtros están limpios y correctamente instalados en su alojamiento (ver "Mantenimiento período y de rutina" - Manual de instrucciones - Parte 1)

2. Controlen que haya sal y líquido abrillantador

(ver "Mantenimiento período y de rutina - Manual de instrucciones - Parte 1)

3. Cargue las vajillas

Elimine los restos de comidas.

Extraiga el cesto inferior y coloque las cacerolas, platos y cubiertos.

Extraiga el cesto superior y coloque platos, vasos, tazas, etc.

Vuelva a introducir los cestos dentro la máquina.

4. Asegúrense de que los molinillos giren libremente

5. Dosifique el detergente

Eche la dosis de detergente siguiendo las dosis indicadas en el "Cuadro programas de lavado. Cierre la tapa del contenedor de detergente

6. Seleccione el programa

La selección del programa se efectúa con la puerta parcialmente abierta.

Gíre el programador en sentido horario hasta que la letra correspondiente al programa deseado coincida con el índice de referencia situado en el panel de mandos.

Pulse la tecla correspondiente a la temperatura indicada por el programa seleccionado (ver "Cuadro programas de lavado" - "Tecla(s) a presionar).

7. Cierre la puerta del lavavajillas

8. Arranque del programa de lavado

Pulse la tecla de Marcha/Parada.

La lámpara testigo de alimentación se enciende y inicia el desarrollo del programa.

9. Al final del programa de lavado

Al final del programa de lavado la máquina se para automáticamente.

La lámpara testigo de alimentación eléctrica queda encendida hasta que se vuelve a pulsar la tecla Marcha/Parada.

10. Desconecte el lavavajillas

Desconecte el lavavajillas pulsando la tecla Marcha/Parada.

Espere unos 15-20 minutos antes de abrir la puerta del lavavajillas para evitar quemarse al sacar los platos y que el vapor pueda dañar las partes que se encuentran cerca de la lavavajillas.

Vacíe antes el cesto inferior, luego el superior: evitará que la vajilla del cesto superior goteen sobre las del cesto inferior.

Cuando el programa de lavado haya concluido, es recomendable que el lavavajillas se desenchufe y se cierre grifo de suministro de agua. En general no es aconsejable abrir la puerta mientras el aparato está funcionando; sin embargo si esto se lleva a cabo, existe un mecanismo de seguridad que asegura la detención de la máquina.

¡Precaución! No abra la máquina durante la fase de calentamiento; esto podría causar una fuga de agua caliente. Tenga precaución al abrir la puerta durante la fase de calentamiento o inmediatamente después de haber finalizado un programa, ya que puede haber un escape de vapor caliente.

Utilización del lavavajillas

Disposición de las vajillas

Antes de disponer la vajilla en la máquina, elimine todos restos de comida, para evitar que los filtros se obturen y se reduzca como consecuencia la eficacia del lavado.

No cargar vajilla de dimensiones muy reducidas que puedan caerse de los cestos.

Abra la puerta y extraiga los cestos para permitir la carga de las vajillas.

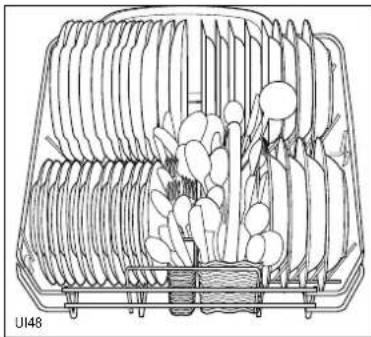

El cesto inferior

El cesto inferior está destinado a contener cacerolas, tapas, platos, ensaladeras, cubiertos, etc. Platos y cubiertos grandes se sitúan preferentemente en la parte externa del cesto.

Presten atención para no se bloquear la rotación del molinillo superior.

Pequeño cesto para los cubiertos

Los cuchillos de hojas largas colocados con las hojas hacia arriba son un peligro potencial de accidentes.

Los utensilios largos y/o cortantes tales como cuchillos etc. se deben colocar en posición horizontal sobre el cesto superior. Tenga precaución al introducir y sacar utensilios afilados tal como cuchillos etc.

Los cubiertos se colocan en el cesto inferior adecuado, orientando los mangos hacia abajo.

Si éstos sobresalen del fondo del cesto bloquean la rotación del molinillo inferior, giren los cubiertos.

Intercalen los cuchillos con los otros cubiertos para evitar que se adhieran entre ellos.

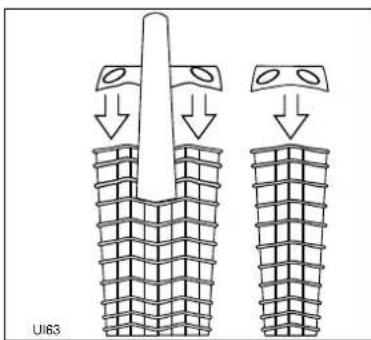

Para obtener mejores lavados, es aconsejable utilizar los separadores suministrados en dotación (si la forma y tamaño de los cubiertos lo permiten).

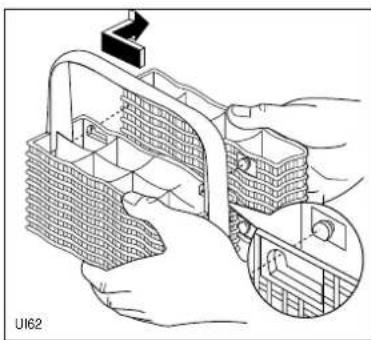

El pequeño cesto para los cubiertos está formado por dos módulos separables que ofrecen mayor flexibilidad de carga.

Para separar los dos módulos hacerlos deslizar en sentido horizontal el uno respecto al otro y apartarlos. Para volverlos a unir, efectué las operaciones contrarias.

Utilización del cesto superior

El cesto superior es adecuado para contener los platos (de postre, de tazas, planos y hondos hasta 25 cm de diámetro), ensaladeras, tazas.

Las copas pueden ser colgadas, volcadas, en los sectores portatazas.

Los recipientes ligeros de plástico deben situarse en el cesto superior y alojarlos de forma que no puedan moverse.

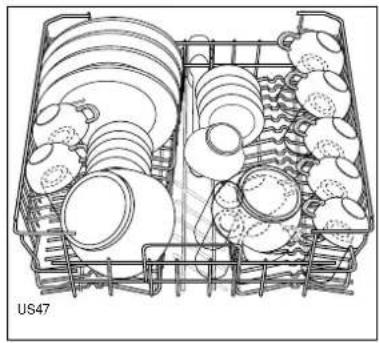

En caso de carga de los platos en el cesto superior:

Incline los platos, no los cargue comenzando de las primeras posiciones cerca de la puerta, sino cárguelos preferentemene comenzando por la parte posterior del cesto.

Antes de cerrar la puerta asegúrese que los molinillos puedan girar libremente.

Regulación de la altura del cesto superior

Si habitualmente usan platos muy grandes (más de 27 cm, hasta 32 cm de diámetro) puede cargarlos en el cesto inferior después de haber desplazado el superior en la posición más alta.

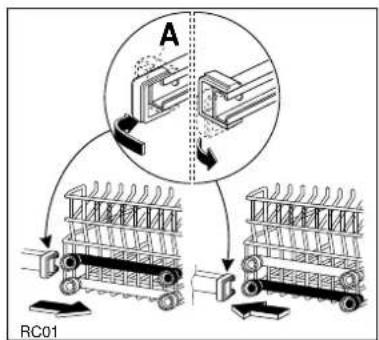

Para volver a colocar el cesto en su posición más alta proceder de la siguiente manera:

1. Gire los topes anteriores (A) del cesto superior hacia afuera y extraiga el cesto.
2. Vuelva a montar el cesto en la posición más alta y vuelva a colocar los topes (A) en la posición original.

Cuando el cesto superior está en la posición alta, sólo puede introducir platos de hasta 20 cm de diámetro, y no podrá utilizar los estantes levantados para tazas.

Al terminar la carga y descarga de la vajilla, cerrar siempre la puerta para evitar accidentes.

Advertencias para institutos de control

Antes de las pruebas hay que llenar completamente el contenedor de sal con sal regenerante y el contenedor di líquido abrillantador con líquido abrillantador.

Norma de ensayo:	EN 50242
Programa en comparación:	Bio 50°C con prelavado
Capacidad de carga vajillas:	12 cubiertos
Regulación de líquido abrillantador:	posición 5
Dosis de detergente:	25 g en el contenedor5 g sobre la tapa del contenedor

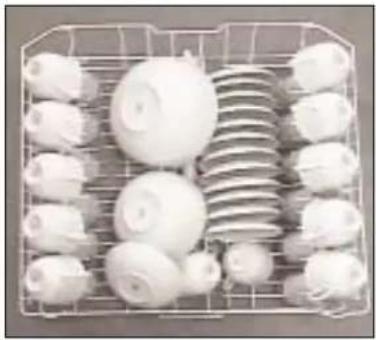

Disposición de las vajillas: cesto superior

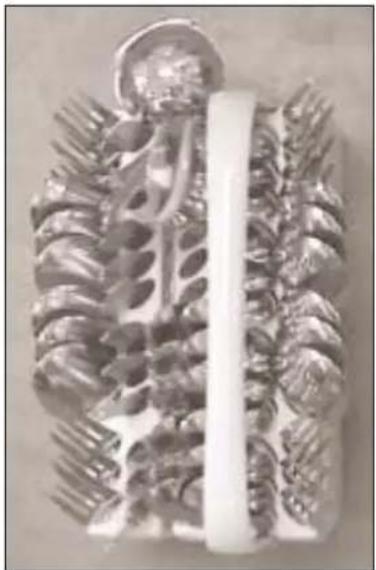

Disposición de los cubiertos

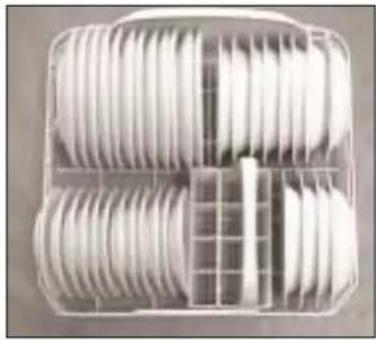

Disposición de las vajillas: cesto inferior

Características técnicas

Dimensiones Ancho 60 cm	Altura con el plano de trabajo 85 cmAltura sin el plano de trabajo 82 cmProfundidad máxima 63.5 cmProfundidad máxima con puerta abierta 115.2 cm
Conexión eléctrica Tensión 230 V - 50 HzPotencia absorbida motor de lavado 200 WPotencia elemento de calentamiento 2100 WPotencia total 2300 W
Presión agua de alimentación Mínima 50 kPa (0.5 bar)	Máxima 800 kPa (8 bar)
Conexión a la toma del agua	Agua fría/caliente	máxima 60°C
Capacidad de carga		12 cubiertos

Nivelación

Una buena nivelación del aparato es esencial para que haya un correcto cierre y ajuste de la puerta. Cuando el aparato está correctamente nivelado la puerta no enganchará los distanciadores de nivelación que se encuentran situados a cada lado del aparato.

Si la puerta no se cierra bien, nivele la máquina desenroscando o enroscando las patas hasta alcanzar el cierre correcto de la puerta.

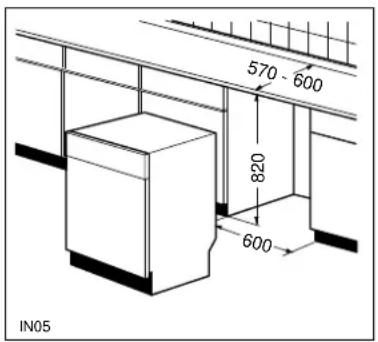

Colocación y fijación debajo de un plano

(Mueble fregadero - Plano de trabajo continuo)

Quitando el plano de trabajo pueden colocar la máquina debajo del fregadero o debajo de un plano ya existente, si el espacio posee las dimensiones indicadas en la figura.

Procedan de la siguiente manera:

• Quite el plano de trabajo de la máquina desatormillando los dos tornillos posteriores de fijación, luego sacarlo de los ensambles levantándolo.
• Introduzca el aparato después de haber regulado adecuadamente la altura y el nivel mediante las patitas regulables.

Al introducir la máquina preste atención para que las tuberías de carga y descarga de agua no se doblen o aplasten.
