LC-32LE210E - Televisión SHARP - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor LED LCD
Marca y modelo	SHARP LC-32LE210E
Tamaño de pantalla	32 pulgadas
Resolución	1.920 x 1.080 píxeles (Full HD 1080p)
Sistema de color	PAL/SECAM/NTSC
Sintonizador digital	DVB-T (MPEG4 H.264)
Potencia de audio	10 W x 2 (estéreo)
Consumo de energía (encendido)	85 W (IEC62087)
Consumo en espera	0,25 W
Peso con soporte	9,8 kg
Peso sin soporte	8,5 kg
Alimentación	220-240 V ~ 50 Hz
Puertos HDMI	3 (compatibles HDCP)
Puerto USB	1 (USB 2.0, compatible HDD y memorias)
Otras conexiones	SCART, Componentes (Y/Pb/Pr), AV (RCA), PC (VGA), salida de audio digital (S/PDIF), auriculares
Ranura CI	Sí (compatible CI+)
Funciones multimedia	Reproductor de fotos, música, vídeo y texto desde USB; TimeShift; grabación USB REC
Funciones de TV	EPG, teletexto, control parental, temporizador de apagado, ajuste de imagen y sonido
Limpieza recomendada	Desconectar el cable de alimentación, limpiar con paño húmedo sin productos químicos
Seguridad	No exponer a agua, no obstruir ventilación, usar soporte de pared recomendado

Preguntas frecuentes - LC-32LE210E SHARP

¿Cómo conectar dispositivos externos como un reproductor de DVD?

Puede conectar dispositivos mediante HDMI, SCART, componentes (Y/Pb/Pr) o entrada AV. Seleccione la fuente de entrada presionando el botón "→" en el mando a distancia y elija la opción correspondiente. Consulte las páginas 13-15 del manual para más detalles.

¿Cómo realizar la sintonía automática de canales?

Al encender el televisor por primera vez, aparece un asistente de instalación. Seleccione el idioma, país y tipo de sintonía (DTV+ATV para digital y analógico). Luego el televisor buscará y memorizará todos los canales disponibles. También puede reiniciar este proceso desde el menú Sintonía > Auto Sintonía.

¿Se puede grabar programas de TV en un USB?

Sí, el televisor admite grabación en USB (USB REC) y TimeShift. Conecte un disco duro o memoria USB 2.0 formateado en FAT/FAT32. Para grabar un programa, presione REC en el mando. Puede programar grabaciones desde la EPG o manualmente en el menú Tiempo. Consulte las páginas 26-28 del manual.

¿Cómo restaurar los ajustes de fábrica?

Vaya al menú Opciones y seleccione "Restaurar parámetros de fábrica". Confirme con OK. Esto borrará todos los ajustes personalizados y canales memorizados, y el televisor se reiniciará como la primera vez.

¿Cómo limpiar correctamente la pantalla?

Desconecte el cable de alimentación del enchufe. Utilice un paño suave y húmedo (solo agua) para limpiar suavemente la pantalla y el mueble. No use productos químicos, alcohol ni limpiadores en aerosol, ya que pueden dañar el panel. No vierta líquidos directamente sobre el televisor.

¿Qué hacer si el mando a distancia no funciona?

Verifique que las pilas estén colocadas correctamente (polaridades + y -) y que no estén agotadas. Asegúrese de que no haya obstáculos entre el mando y el sensor del televisor, y que no haya luz intensa o fluorescente cerca del sensor. Si persiste, sustituya las pilas por unas nuevas del mismo tipo (AA zinc-carbón).

¿Cómo montar el televisor en la pared?

Debe usar el soporte de montaje en pared recomendado por Sharp (modelo AN-37AG5). Retire la cinta adhesiva de la parte trasera y fije el soporte con los tornillos suministrados. La instalación debe ser realizada por personal cualificado. No intente hacerlo usted mismo para evitar lesiones o daños.

¿Qué formatos de archivo multimedia son compatibles?

Fotos: JPEG, BMP, PNG. Música: MP3, AAC, WAV. Vídeo: MPEG1/2, MPEG4, H.264, DivX, XviD en contenedores AVI, MP4, MKV, MOV, etc. Texto y subtítulos: TXT, SRT, SSA. Consulte la página 25 del manual para la compatibilidad completa.

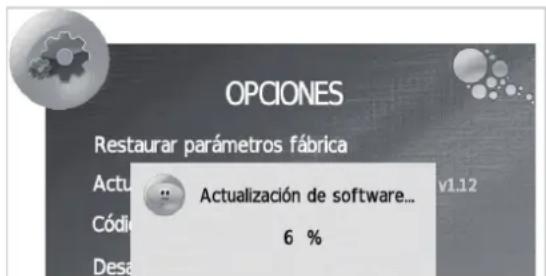

¿Cómo actualizar el software del televisor?

Descargue el archivo de actualización (binario) desde el sitio web de Sharp y guárdelo en la raíz de una memoria USB. Inserte la memoria en el puerto USB del televisor, vaya a Opciones > Actualización de software (USB) y confirme. El televisor se reiniciará automáticamente al finalizar.

¿Qué significa el código secreto perdido?

Si olvida su código secreto (por defecto 1234), puede restablecerlo yendo a MENU > Bloquear > Cambiar Contraseña e introduciendo "3001". Esto borrará el código actual y lo restablecerá a 1234.

MANUAL DE USUARIO LC-32LE210E SHARP

TELEVISIÓN EN COLOR LCD

TELEVISOR DE CRISTAL LÍQUIDO

AQUOS

LED

MANUAL DE INSTRUCCIONES

MANUAL DE OPERAÇÃO

HDMI®

HIGH-DEFINITION MULTIMEDIA INTERFACE

1080p

• Las ilustraciones y el OSD en este manual del usuario tienen una función meramente explicativa y pueden tener pequeñas diferencias con las operaciones reales.
• Los ejemplos utilizados en este manual se basan en el modelo LC-32LE220E
• Los modelos LC-24LE210E, LC-24LE220E, LC-32LE210E, LC-32LE220E, LC-32LB220E y LC-32LS220E son compatibles con emisiones de alta definición, comprimidas H.264 (MPEG4 H.264, MPEG4 AVC, MPEG4 AVC/H.264).

Contenido

Contenido .... 1

Introducción ...... 2
Estimado cliente de Sharp 2
Precauciones importantes de seguridad 2
Marcas comerciales 2
Mando a distancia 3
Televisor (Vista frontal) 4
Televisor (Vista superior y trasera) 4

Preparación 5

Accesorios suministrados 5
Montaje del soporte del televisor 5
Accesorios opcionales 5
Colocación de las pilas 6
Utilización del mando a distancia 6
Precauciones relacionadas con el mando a distancia 6

Guía rápida 7

Resumen de la primera puesta en servicio 7
Antes de conectar la alimentación 8
Introducción de una tarjeta CA 8
Instalación automática inicial 9

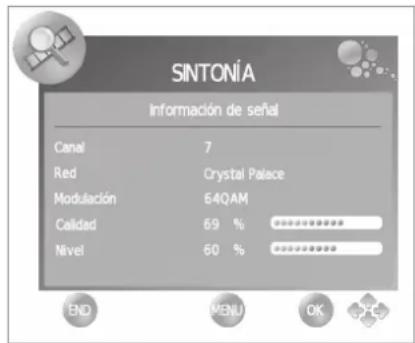

Comprobación de la calidad y del nivel de la señal 9

Viendo la televisión 10

Operaciones diarias 10
Encendido/apagado del TV 10
Cambio entre emisiones analógicas y digitales ..... 10
Cambio de canales 10

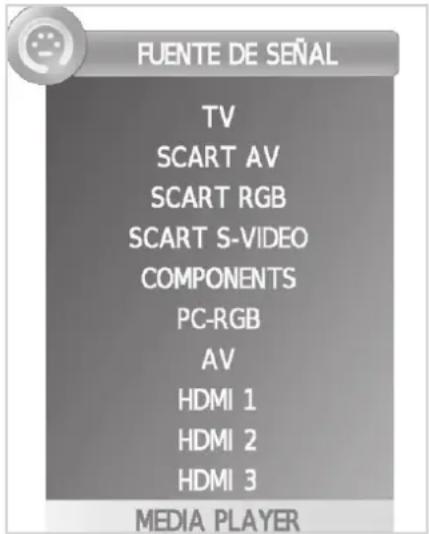

Selección de la fuente de video externa 10
Selección del idioma de audio 10
Selección del idioma de subtítulos 10
EPG 11
Selección de un programa utilizando EPG 11
Teletexto 12
Utilización de la aplicación MHEG-5 (Reino
Unido solamente) 12

Conexión de dispositivos externos ..... 13

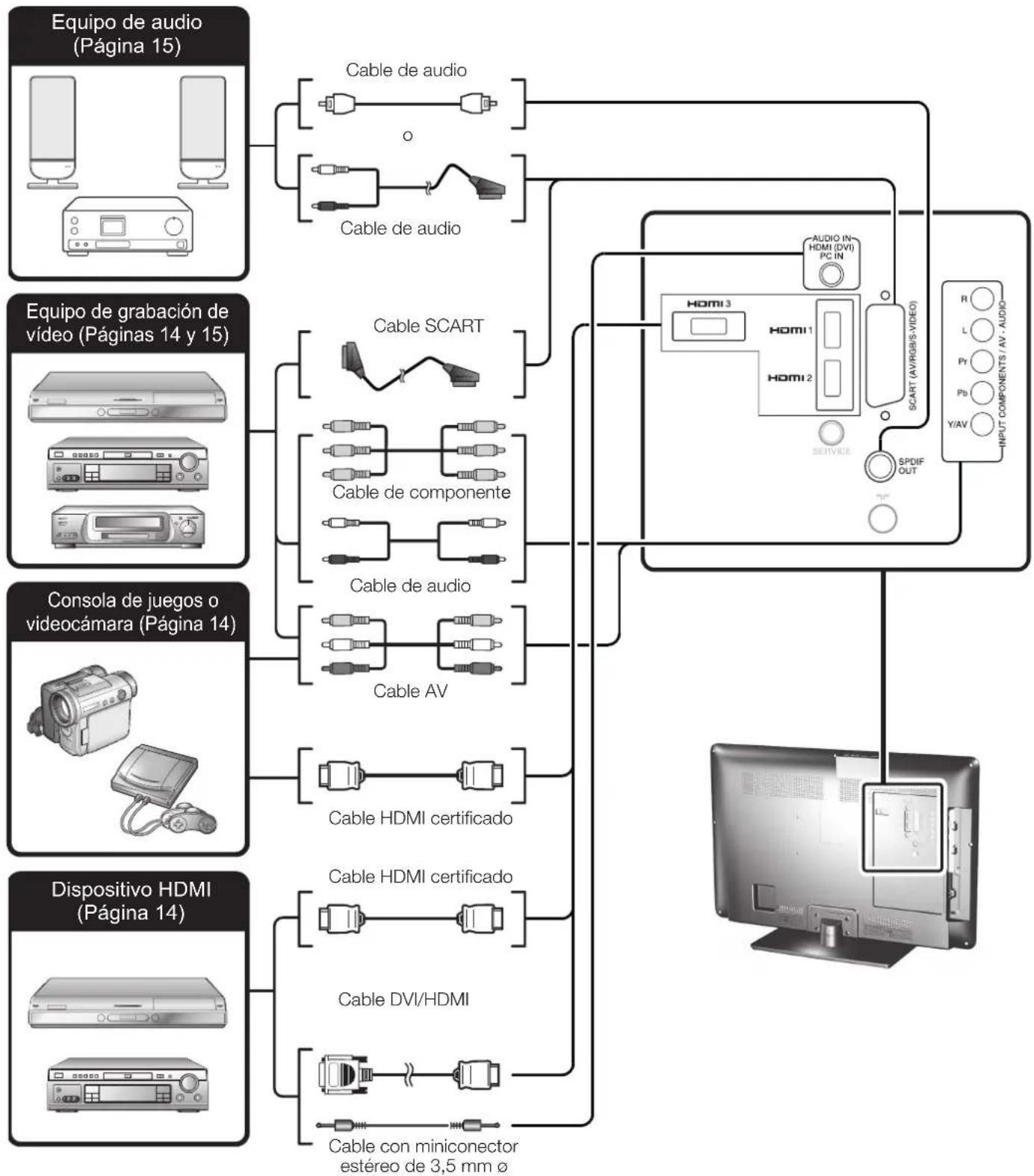

Introducción a las conexiones 13

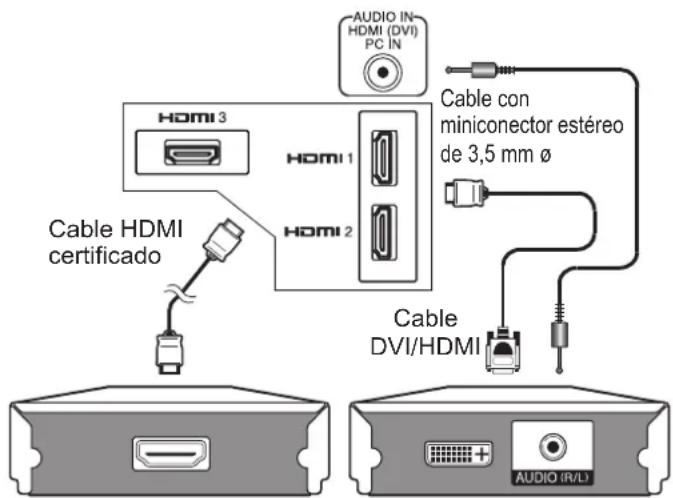

Conexión HDMI 14
Conexión de componentes 14
Conexión VIDEO 14
Conexión SCART 15
Conexión altavoz/amplificador 15

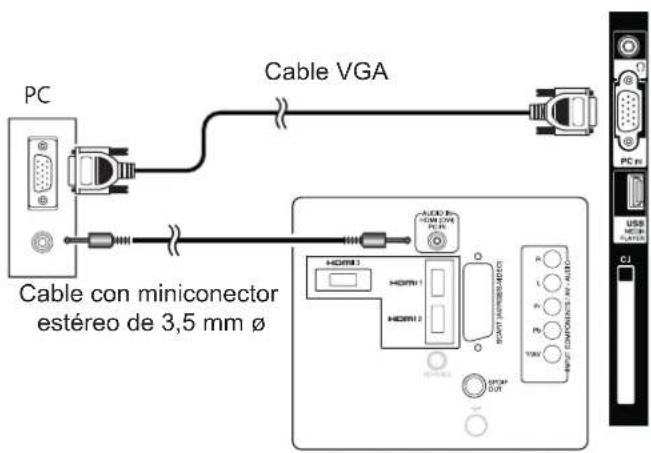

Conexión de un PC 16

Conexión por HDMI (DVI) 16

Conexión analógica 16

Operaciones del menú 18

¿Qué es el menú? 18

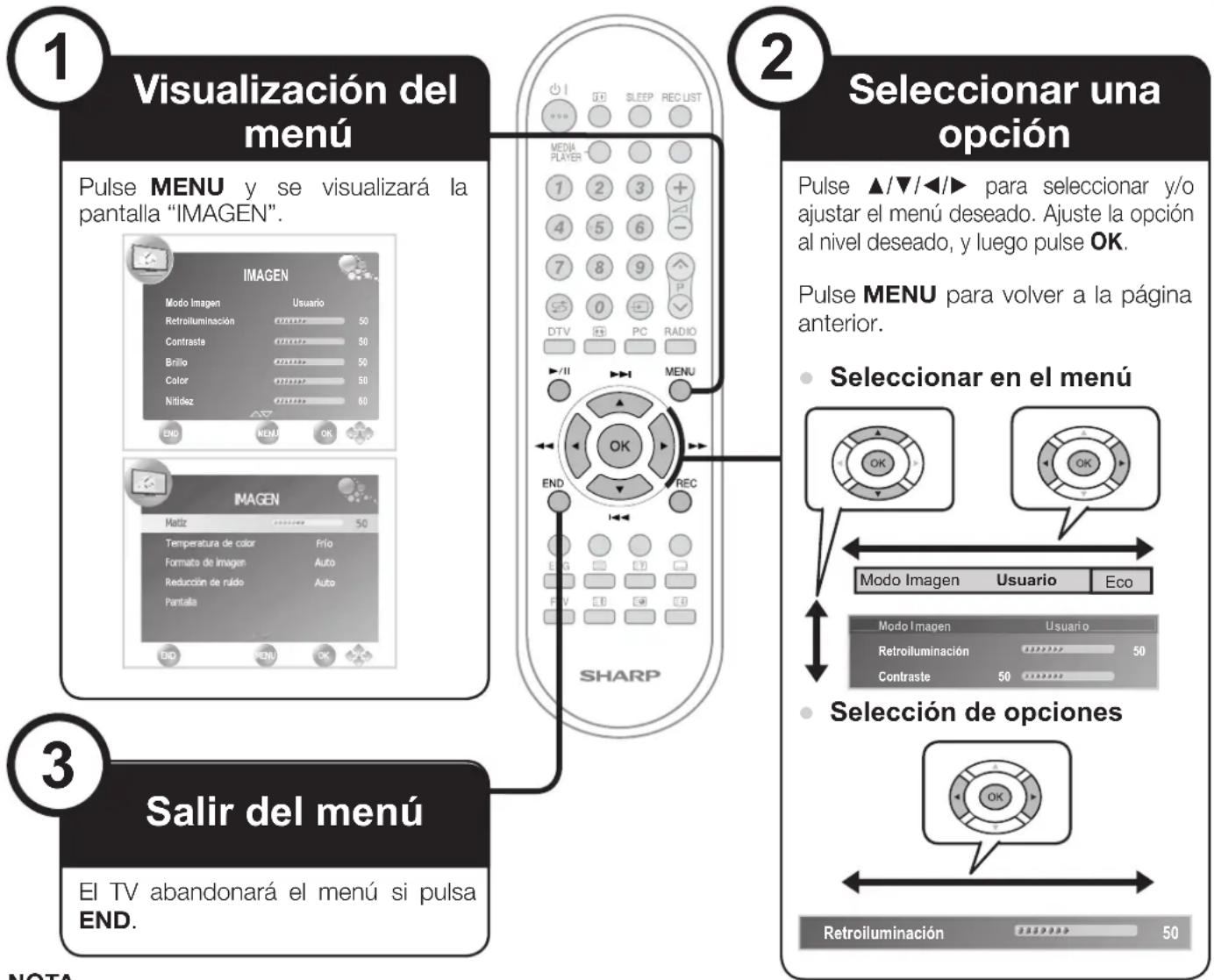

Operaciones comunes 18

Ajustes básicos 19

Ajustes de imagen 19

Ajustes de sonido 19

Ajustes de sintonía 20

Instalar canales 20

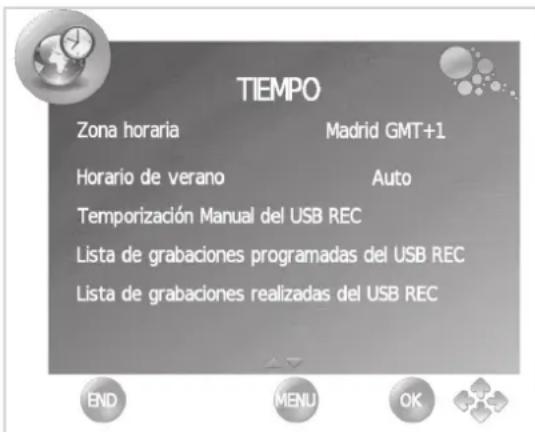

Ajustes de tiempo 20

Opciones 21

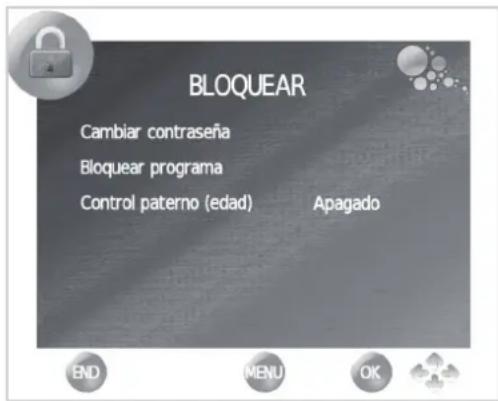

Bloquear 22

Lista de canales 22

Selección del canal que quiere visualizar 22

Visualización de información de canal (Sólo en DTV/CADTV) ... 22

Funciones útiles de visualización ..... 23

Selección del formato de la imagen 23

Selección manual del tamaño de la imagen 23

Ajustes cuando se utilizan dispositivos externos ..... 23

Ajustes de la fuente de entrada 23

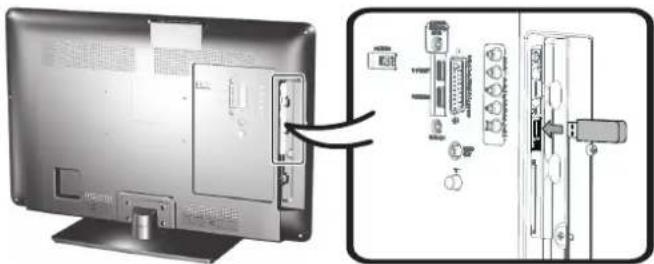

Conexión a un dispositivo USB (Función Media Player) 23

FUNCIÓN MEDIA PLAYER 24

Modo FOTO 24

Modo MÚSICA 24

Modo PELÍCULA 25

Modo TEXTO 25

Compatibilidad de equipo USB 25

Ajustes de ahorro de energía 25

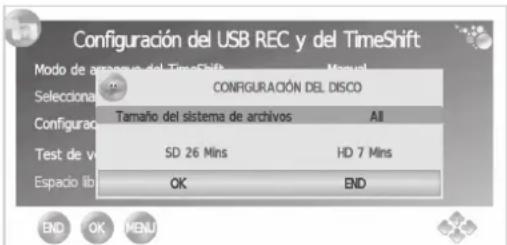

Funciones USB REC y TimeShift 26

Lista de abreviaturas 28

Apéndice 29

Búsqueda de errores 29

Información sobre la licencia de software para este producto 29

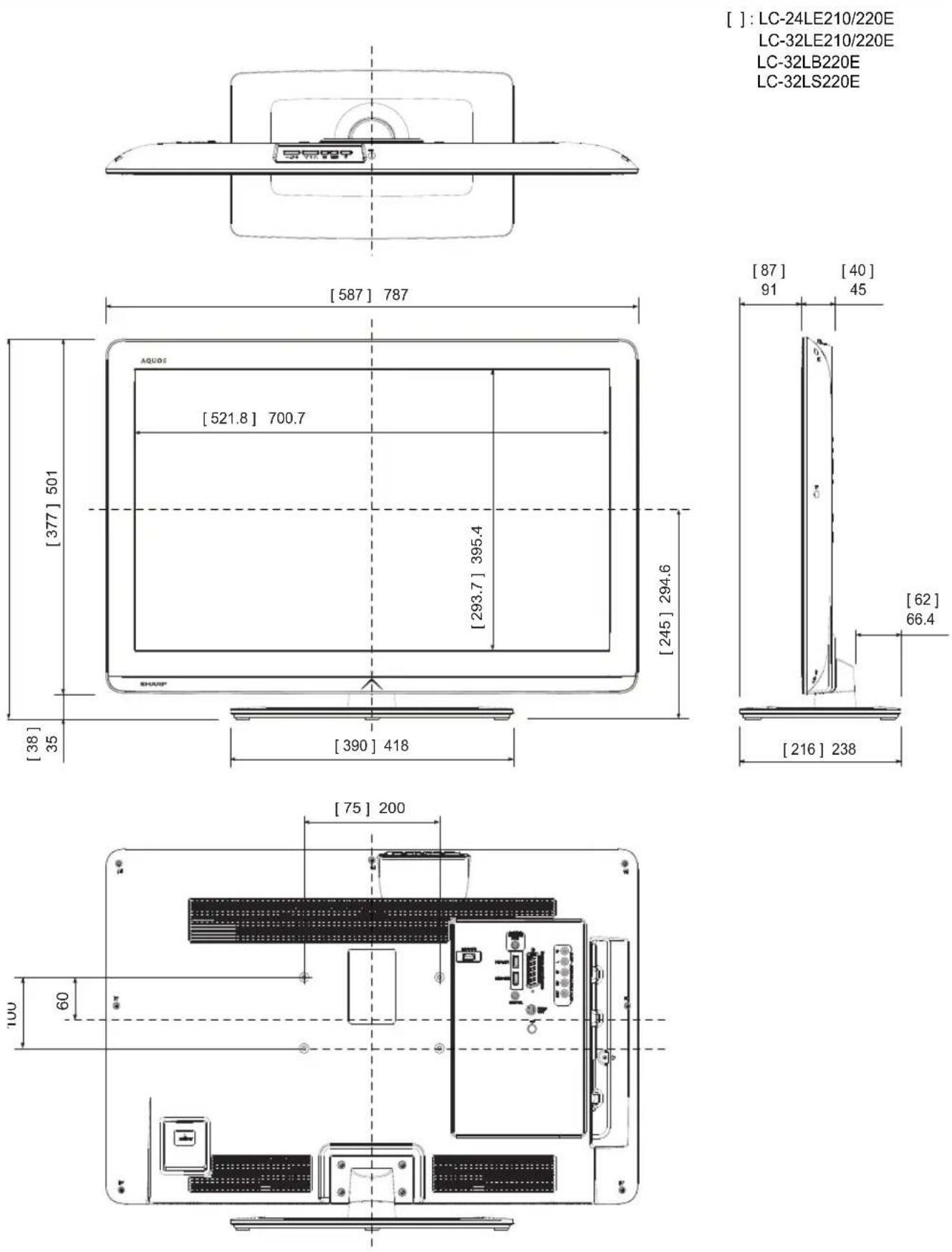

Montaje del televisor en una pared 29

Especificaciones 30

Especificaciones medioambientales 30

Información sobre la etiqueta ecológica de la UE 31

Eliminación del televisor al terminar su vida útil ..... 32

Protección medioambiental 32

Estimado cliente de SHARP

Gracias por comprar el televisor en color SHARP LCD. Para asegurarse de que usa el producto de forma segura y evitar problemas de funcionamiento, lea atentamente las "Precauciones importantes de seguridad" antes de usar el producto.

Precauciones importantes de seguridad

- Limpieza—Desconecte el cable de red del enchufe antes de limpiar el aparato. Utilice un paño húmedo para limpiar. No utilice productos de limpieza líquidos o en aerosol.

- Use un paño húmedo para limpiar cuidadosamente el panel cuando esté sucio. Para proteger el panel, no use un paño con sustancias químicas para limpiarlo. Las sustancias químicas pueden causar daños o grietas en el mueble del televisor.

- Agua y humedad—No use el aparato cerca del agua, por ejemplo cerca de bañeras, lavabos, fregaderos, lavadoras, piscinas o en sótanos húmedos.

- No coloque floreros o cualquier recipiente lleno de agua sobre el aparato. El agua podría derramarse sobre el aparato y ocasionar un incendio o descarga eléctrica.

- Soporte—No coloque el producto en un carrito, soporte, trípode o mesa inestable. Si lo hace, el producto podrá caerse y estropearse o causar lesiones graves a personas. Utilice solamente un carrito, soporte, trípode, ménsula o mesa recomendado por el fabricante o vendido junto con el producto. Cuando coloque el producto en una pared, asegúrese de seguir las instrucciones del fabricante. Utilice solamente el materia recomendado por el fabricante.

- Al trasladar o cambiar de sitio el aparato colocado sobre un soporte móvil, éste debe moverse con cuidado. Las paradas bruscas, la fuerza excesiva o los desniveles del suelo pueden hacer que el aparato se caiga del soporte móvil.

- Ventilación—Las entradas de ventilación y demás aberturas de la carcasa están diseñadas para ventilación. No cubra ni bloquee estas aberturas ya que podría producir un recalentamiento del aparato y además acortaría su vida útil. No ponga el aparato sobre una cama, sofá, alfombra o superficie similar, podrían quedar bloqueadas las aberturas de ventilación. Este producto no está

diseñado para instalación empotrada; no lo coloque en lugares cerrados, tales como librerías o estanterías, a menos que tenga una ventilación adecuada o el fabricante lo especifique.

- La pantalla LCD usada en este aparato es de cristal. Por lo tanto, puede romperse si el televisor se cae o recibe un golpe. Si se rompe la pantalla LCD, tenga cuidado de no hacerse daño con los cristales rotos.

- Fuentes de calor—Mantenga el aparato alejado de fuentes de calor tales como radiadores, calefactores, estufas y cualquier artefacto que genere calor (incluidos los amplificadores).

- Auriculares—No ajuste el volumen a un nivel alto. Los expertos en audición recomiendan que no se escuche a volúmenes altos durante períodos largos.

- Para evitar incendios, nunca ponga velas sobre el televisor o cerca del mismo.

- Para evitar incendios o descargas eléctricas, no coloque el cable de red debajo del televisor o de objetos pesados.

- No deje la imagen detenida durante mucho tiempo, esto podría causar daños en la pantalla LCD.

- Habrá consumo de energía siempre que el enchufe esté conectado.

- Revisión—No intente revisar el producto usted mismo. La extracción de las cubiertas puede exponerle a alta tensión y a otras condiciones peligrosas. Para ejecutar la revisión solicite una persona cualificada.

La pantalla LCD es un producto de alta tecnología, dada su alta resolución en la reproducción de imagen.

Debido a la gran cantidad de píxeles, ocasionalmente algún píxel no activo puede aparecer en la pantalla como un punto azul, verde o rojo. Esto estaría dentro de las especificaciones del producto y no constituye un fallo.

Precauciones al transportar el televisor

Cuando transporte el televisor, no lo sujete nunca por los altavoces. El televisor deberá ser transportado siempre por dos personas que lo sujetarán con ambas manos, una a cada lado del televisor.

Marcas comerciales

- "HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas de fábrica o marcas registradas de HDMI Licensing LLC."

- Fabricado bajo licencia de Dolby Laboratories.

- "Dolby" y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.

- El logotipo "HD TV 1080p" es una marca comercial de DIGITALEUROPE.

- El logotipo DVB es la marca registrada del proyecto Digital Video Broadcasting—DVB.

- DivX® es una marca registrada de DivX, Inc., y es utilizada bajo licencia.

- El logotipo "CI Plus" es una marca comercial de CI Plus LLP.

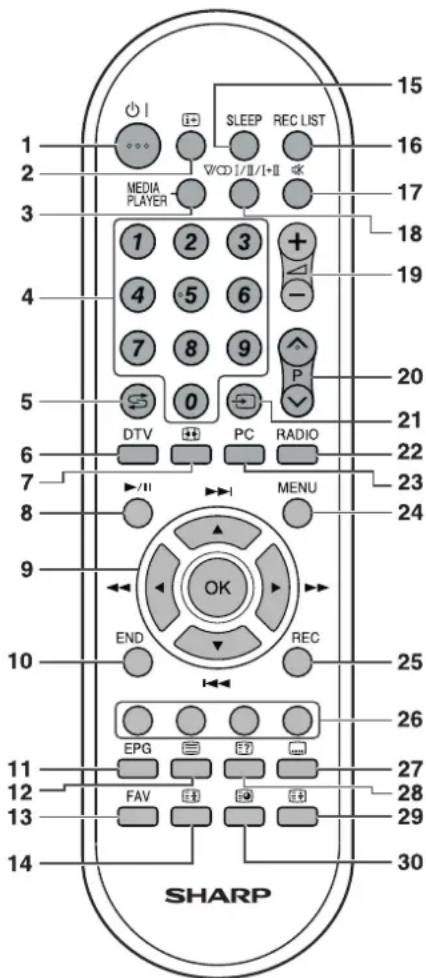

Mando a distancia

1 | Alimentación en espera/conectada Para entrar en el modo de espera o conectar la alimentación.

2 i+ Información de canal / EPG (Consulte las páginas 11 y 22).

3 MEDIA PLAYER Visualización de pantalla MEDIA PLAYER.

4 0-9 Pone el canal en el modo de TV. Pone la página en el modo de teletexto.

Cuando uno de los cinco países nórdicos (Suecia, Noruega, Finlandia Dinamarca o Islandia) está seleccionado en el ajuste del país de Autoinstalación, los canales de DTV tienen 4 dígitos. Cuando está seleccionado otro país, los canales de DTV tienen 3 dígitos.

5 Retroceso Púlselo para volver al canal seleccionado anteriormente o al modo de entrada externa.

6 DTV Cambia entre canales analógicos y digitales.

7 Formato de imagen Cambia entre los diferentes formatos de imagen (Consulte la página 23)

8 TimeShift / Reproducción-Pausa Activa y desactiva el TimeShift. Inicia / detiene la reproducción.

9 ▲/▼/◄/► (Cursor) Modo TV: Selecciona un elemento deseado en la pantalla de configuración.

Modo USB REC y TimeShift: Retroceso y avance rápido.

Retroceso / Avance rápido en intervalos de 5 minutos.

OK

Ejecute un comando en la pantalla del menú.

Modo TV/DTV o TV/CADTV*: Visualiza la lista de canales. (Consulte la página 22).

10 END Sale de la pantalla del menú.

11 EPG DTV/CADTV: Visualiza la pantalla EPG (Guía de Programas Electrónica). (Consulte la página 11).

12 ☐ Teletexto ATV: Selecciona el modo TELETEXTO.(Consulte la página 12). DTV/CADTV: Selecciona la emisión de datos DTV/CADTV (MHEG-5) o TELETEXTO.

13 FAV Muestra la lista de favoritos.

14 Congelar / Retener Congela la imagen o el teletexto en la pantalla.

15 SLEEP Ajusta la activación (en unidades de 10 m hasta un máximo de 4 h) y la desactivación del temporizador de apagado.

16 REC LIST Visualiza la lista de grabaciones realizadas. (Ver página 28).

17 ☒ Silenciar Activa y desactiva el sonido. 18 ☑ Modos de audio Selecciona el modo multiplex de audio. (Vea debajo).

19 △ (+/-) Volumen △ (+) Sube el volumen. △ (-) Baja el volumen.

20 P(∧∨) ATV/DTV/CADTV: Selecciona el canal o pasa las páginas de una lista de canales. Fuente Entrada: Cambia al modo de entrada ATV o DTV/CADTV. Teletexto: Para ir a la página siguiente/anterior.

21 → Fuente de Señal Selecciona una fuente de entrada. (Consulte la página 10).

22 RADIO DTV/CADTV: Cambia entre los modos RADIO y Digital. •Debido a la gran variación en los niveles de volumen transmitido en el modo RADIO, algunas emisoras producirán distorsión si el nivel del volumen se ajusta muy alto.

23 PC Selecciona la entrada de PC (Conexión analógica. Consulte la página 16)

24 MENU Visualiza la pantalla MENÚ. (Consulte la página 18)

25 REC Activa la grabación USB REC.

26 Color (Rojo/Verde/Amarillo/Azul) TELETEXTO: Selecciona una página (Consulte la página 12). DTV/CADTV: Los botones coloreados se utilizan para seleccionar los elementos coloreados correspondientes en la pantalla de menú.

27 Subtítulo para teletexto ATV: Activa y desactiva los subtítulos. DTV/CADTV: Visualiza la pantalla de selección de subtítulos. (Consulte las páginas 10 y 12).

28 ☑ Presentación de teletexto oculto (Consulte la página 12).

29 Arriba/Abajo/Completa Cambia la imagen Teletexto a Arriba, Abajo o Completa.

30 Muestra la hora (Consulte la página 12).

*CADTV sólo para modelos Lx220.

- Utilización de /CD1/II/1+II en el mando a distancia Modo DTV/CADTV:

Presione ∅/∞ [I/II/I+II] para abrir la pantalla Audio múltiple. (Consulte la página 10).

Modo de televisión analógica:

Cada vez que pulsa 1//1+ , el modo cambia como se muestra en las tablas siguientes.

Selección de emisiones de TV NICAM

Señal Elemento seleccionado
Estéreo NICAM STEREO, MONO
Bilingüe	NICAM CH A, NICAM CH B,NICAM CH AB, MONO
Mono NICAM MONO, MONO

Selección de emisiones de TV A2 (IGR)

Señal Ele	mento seleccionado
Estéreo S	TEREO, MONO
Bilingüe	CH A, CH B, CH AB
Mono MONO

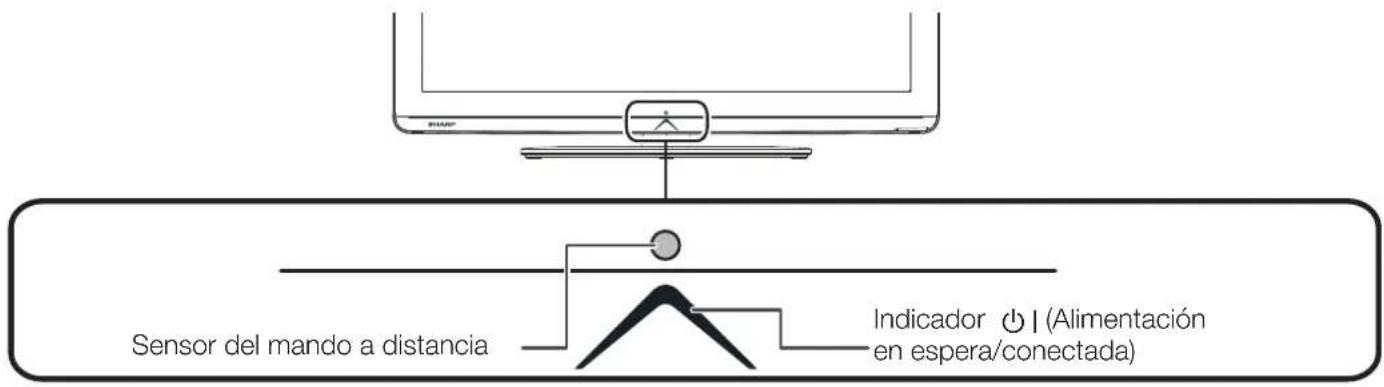

Televisor (Vista frontal)

Televisor (Vistas superior y trasera)

1 Terminal USB
2 Terminales COMPONENTS / AV
3 Toma de auriculares
4 Scart (AV/RGB, entrada de Y/C)
5 Entrada de PC

6 Terminal de entrada de la antena
7 Salida de Audio Digital
8 Conector de Servicio (jack 3.5mm)
9 HDMI 1 (HDMI/DVI)
10 HDMI 2 (HDMI/DVI)

11 HDMI 3 (HDMI/DVI)
12 Entrada de Audio para DVI y PC
13 Ranura de COMMON INTERFACE
14 Terminal AC INPUT

ADVERTENCIA

• El exceso de presión acústica proveniente de auriculares puede causar sordera.
• No ajuste el volumen a un nivel alto. Los expertos en audición recomiendan que no se escuche a volúmenes altos durante períodos largos de tiempo.

Accesorios suministrados

Mando a distancia (x1)

Cable de alimentaciónCA (x1)

La forma del producto varía en algunos países.

- Pila de zinc-carbón tamaño "AA" (x2)

- Manual del usuario (Esta publicación)

- Soporte (x1)

Montaje del soporte del televisor

• Antes de poner (o quitar) el soporte, desenchufe el cable de CA del terminal AC INPUT.
• Antes de empezar a trabajar, extienda un material blando sobre la superficie donde va a colocar el televisor. Esto evitará que se estropee la pantalla.

PRECAUCIÓN

• Acople el soporte en la dirección correcta.
• Cerciórese de seguir las instrucciones. La instalación incorrecta del soporte puede causar la caída del televisor.

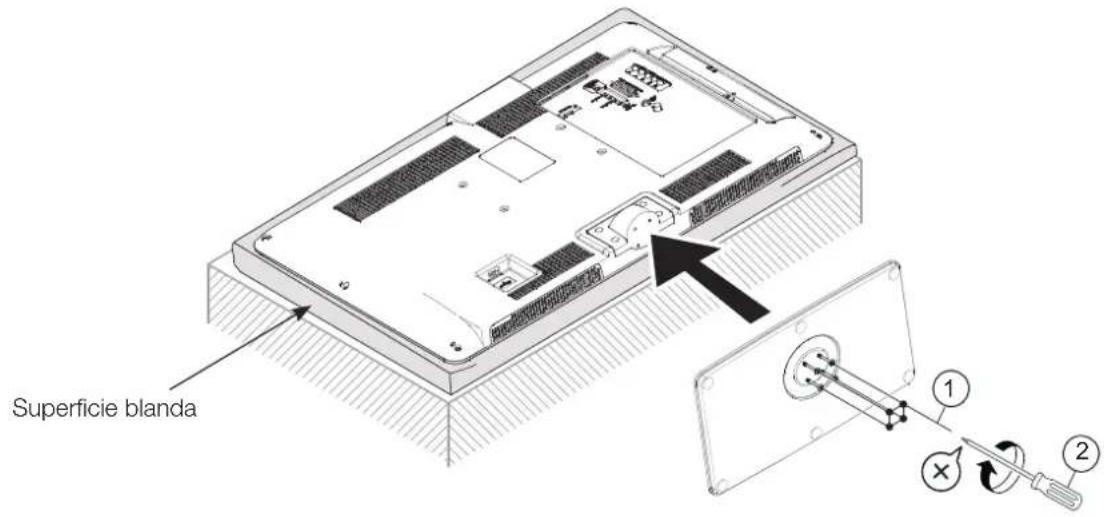

Inserción del soporte.

① Inserte el soporte en las aberturas en la parte inferior del televisor (Sostenga el soporte de forma que no caiga desde el borde del área de la base).
② Inserte y apriete los cuatro tornillos en los cuatro agujeros en la parte trasera del televisor.

NOTA

- Para separar el soporte, ejecute los pasos anteriores en el orden inverso.

Accesorios opcionales

Los accesorios opcionales listados se encuentran disponibles para este televisor en color con pantalla LCD. Adquiera estos accesorios en la tienda más cercana.

- En un futuro cercano podrán encontrarse disponibles accesorios opcionales adicionales. Lea el catálogo más reciente para conocer la compatibilidad y la disponibilidad de esos accesorios.

No.	Nombre de pieza Número de pieza
1	Soporte de montaje en pared	AN-37AG5

Colocación de las pilas

Antes de utilizar el televisor por primera vez, coloque las dos pilas tamaño "AA" suministradas. Cuando se agoten las pilas o el mando a distancia no funcione, reemplace las pilas por otras nuevas que sean también del tamaño "AA".

1 Abra la tapa de las pilas.
2 Coloque las dos pilas de zinc-carbón tamaño "AA" suministradas.

- Coloque las pilas según se indica mediante los signos de polaridad (+) y (-) en el compartimiento de pilas.

3 Cierre la tapa de las pilas.

La utilización inadecuada de las pilas puede causar la fuga del electrolito o la explosión. Cerciórese de seguir las instrucciones indicadas a continuación.

• No mezcle pilas de diferentes tipos. Las características difieren entre los diferentes tipos de pila.
• No mezcle pilas nuevas con pilas viejas. Hacerlo puede acortar la duración de las pilas nuevas o causar una fuga en las pilas viejas.
• Extraiga las pilas tan pronto como se hayan agotado. Las fugas en las pilas pueden causar corrosión. Si detecta alguna fuga, absórbala con un paño.
• Se supone que las pilas suministradas con el aparato pueden tener una duración menor debido a las condiciones de almacenamiento.
• Extraiga las pilas de la unidad si no va a utilizar el mando a distancia durante un periodo de tiempo prolongado.
• Al sustituir las pilas, utilice pilas de zinc-carbón en lugar de pilas alcalinas.

Nota sobre la eliminación de las pilas:

Las pilas suministradas no contienen materiales nocivos como cadmio, plomo o mercurio.

Las regulaciones relativas a las pilas usadas estipulan que las pilas no pueden arrojarse con la basura doméstica.

Deposite las pilas usadas en los contenedores de recolección específicos situados en los comercios.

Utilización del mando a distancia

Utilice el mando a distancia apuntándolo hacia el sensor del mando a distancia. Los objetos ubicados entre el mando a distancia y el sensor pueden impedir el funcionamiento apropiado.

Precauciones relacionadas con el mando a distancia

• No exponga el mando a distancia a golpes. Además, no exponga el mando a distancia a líquidos, y no lo deje en lugares excesivamente húmedos.
• No exponga el mando a distancia a la luz solar directa. El calor podría deformarlo.
• El mando a distancia puede que no funcione correctamente si el sensor del mando a distancia del televisor está bajo la luz solar directa o una fuente de iluminación intensa. En tal caso, cambie el ángulo de la iluminación o el del televisor, o utilice el mando a distancia más cerca del sensor del mando a distancia.

Resumen de la primera puesta en servicio

Al utilizar el televisor por primera vez siga estos pasos uno a uno. Dependiendo de la instalación y conexión de su televisor puede que algunos pasos no sean necesarios.

123

Preparación

Encienda y ejecute la instalación automática

Ver la televisión

1 Conecte el cable de la a terminal de la antena (Página 8).

② De ser necesario, ins tarjeta CA en la ranura CI para ver emisiones codificadas (Página 8).

3 Conecte el cable de televisor (Página 8).

La forma del producto varía en algunos países.

a Encienda la alimentación en el televisor (Página 10).

② Ejecute la instalación automática laicial (Página 9).

√ Ajuste del idioma, país y tipo de sintonía.

√ Seleccione la ubicación del TV.

Iniciar búsqueda de canales

1 ¡Felicidades! Ahora puede ver la televisión.

② De ser necesario, ajuste la antena para obtener la máxima recepción de señal (Página 9).

Conectar dispositivos externos

1 Conecte aquí dispositivos externos como un reproductor/ grabador de DVD, según las instrucciones (Páginas 14 y 15).

2 Conecte aquí dispositivos de audio externos como altavoces/amplificadores, según las instrucciones (Páginas 14 y 15).

Antes de conectar la alimentación

Introducción de una tarjeta CA

Para recibir programas digitales codificados, en la ranura CI de su televisor deben insertarse un módulo de interfaz común (módulo CI) y una tarjeta CA. El módulo CI y la tarjeta CA no son accesorios suministrados. Por lo general puede adquirirlos a través de su distribuidor.

Inserción de la tarjeta CA en el módulo CI

1 Con el lado de contacto del chip (de color dorado) mirando hacia el lado del módulo CI marcado con el logotipo del proveedor, empuje la tarjeta CA en

el módulo CI tan lejos como pueda entrar. Tenga en cuenta la dirección de la flecha impresa en la tarjeta CA

Inserción del módulo CI en la ranura CI

2 Inserte cuidadosamente el módulo CI en la ranura CI

con la cara del contacto hacia adelante. El logotipo del módulo Cl debe mirar hacia afuera, desde la parte trasera del televisor. No haga fuerza excesiva. Al hacer esto, garantice que el módulo no se doble.

Verificación de información del módulo Cl

1 Pulse MENU y se visualizará la pantalla del "IMAGEN".
2 Pulse ◀/▶ para seleccionar "Sintonía"

- El contenido de este menú depende del proveedor del modulo CI.

3 Pulse ▲/▼ para seleccionar "Menú Cl", y luego pulse OK.

- Módulo

Se visualiza información general sobre el módulo Cl.

- Menú

Se visualizan los parámetros de ajuste de cada tarjeta CA.

- Información

Aquí puede introducir valores numéricos, como contraseñas, idiomas.

NOTA

- El contenido de cada pantalla depende del proveedor del modulo Cl.

NOTA

• Asegúrese de que el módulo Cl esté insertado correctamente.
• Este menú sólo está disponible para programas digitales.
• Certificar la clave de licencia cuando inserta por primera vez una tarjeta CA en el módulo CI compatible con Cl+ tarda aproximadamente 30 segundos. Este proceso puede fallar cuando no hay entrada de antena o si usted nunca ha ejecutado "Autoinstalación".
• El módulo CI compatible con Cl+ en ocasiones actualiza su firmware. Puede que no reciba ninguna imagen en el televisor antes de la actualización. Durante la actualización sólo puede usar el botón de alimentación.
• El módulo CI compatible con Cl+ no le permite dar salida a programas con protección contra copia usando la salida del monitor.
• Si el televisor muestra un mensaje de confirmación de actualización para la tarjeta CA mientras se reciben emisiones compatibles con Cl+, siga las instrucciones en la pantalla.

Instalación automática inicial

Cuando se enciende el televisor por primera vez después de la compra, aparece el asistente de la instalación automática inicial. Siga los menús y haga los ajustes necesarios uno tras otro.

Confirme lo siguiente antes de conectar la alimentación

¿Está conectado el cable de la antena? ¿Está enchufado el cable de red?

1 Pulse ⏻ en el televisor.

- Aparece el asistente de la instalación automática inicial.

2 Ajuste del idioma del OSD.

Pulse ▲/▼/◄/► para seleccionar el idioma deseado.

3 Ajuste del país.

Pulse ▲/▼/◄/► para seleccionar el país o región.

4 Seleccionar los ajustes de sintonía.

Pulse ▲/▼ para seleccionar “Tipo de sintonía”. Pulse ◀/► para seleccionar entre los diferentes tipos de sintonía.

CADTV: Emisiones digitales-cable.

ATV: Emisiones analógicas.

DTV: Emisiones digitales.

DTV+ATV: Emisiones digitales y analógicas.

CADTV+ATV: Emisiones digitales-cable y analógicas.

5 Iniciar la búsqueda de canal.

Pulse ▲/▼ para seleccionar "Sintonía de canal" y luego pulse OK.

• Si quiere buscar más emisiones, ejecute “Sintonización manual DTV (o ATV, o CADTV)” desde el menú “SINTONIA” (Página 20).
• Para ver tanto emisiones analógicas como emisiones digitales, debe ejecutar el ajuste de búsqueda de canal "DTV+ATV" o "CADTV+ATV".
• No es posible sintonizar emisiones DTV y CADTV al mismo tiempo.

6 Selección de la ubicación del TV.

Pulse ◀/▶ para seleccionar donde usará este televisor y pulse OK.

- HOGAR: para uso doméstico. - TIENDA: tiene predeterminado el modo DINÁMICO Si se cambia el “Modo imagen”, el televisor volverá automáticamente a “DINÁMICO” cuando, durante 30 minutos, no haya señal de entrada desde el televisor o el mando a distancia.

Si seleccionó TIENDA por error, vaya a "OPCIONES" → "Restaurar parámetros fábrica"→"OK", y el TV vuelve a la pantalla inicial.

7 El televisor busca, ordena y memoriza todos los canales de televisión que pueden recibirse de acuerdo a sus ajustes y a la antena conectada.

- Para cancelar la instalación automática inicial que está efectuándose, pulse END.

NOTA

• Si enciende la alimentación del televisor después de ejecutar el paso 4, no aparece el asistente de la instalación automática inicial. La función de Auto sintonía le permite ejecutar la instalación nuevamente desde el menú "Sintonía" (Página 20).
• Después de completarse la “Auto sintonía” inicial, el código secreto predeterminado se ajusta automáticamente a “1234”. Para cambiar el ajuste de la contraseña, consulte “Bloquear”→“Contraseña” en la página 22.

Comprobación de la calidad y del nivel de la señal

Si instala una antena DVB-T por primera vez o cambia su posición, debe ajustar la alineación de la antena para recibir una buena recepción mientras comprueba la pantalla de ajustes de antena.

1 Seleccione el canal que quiera comprobar.
2 Pulse MENU y se visualizará la pantalla "IMAGEN".
3 Pulse ◀/▶ para seleccionar "Sintonía".
4 Pulse ▲/▼ para seleccionar "Información de señal", y luego pulse OK.

5 Posicione y alinee la antena de forma que se obtengan los valores máximos para "Calidad" y "Nivel".

NOTA

- Los valores de “Calidad” y “Nivel” indican cuándo es necesario comprobar la correcta alineación de la antena.

Operaciones diarias

Encendido/apagado del TV

Encendido/apagado de la alimentación

Pulse ⏻ en el televisor para encenderlo.

Apague pulsando ⏻ en el televisor.

• Cuando apague la alimentación usando ⏻ en el televisor, se perderán los datos del EPG.
• La disposición de los terminales pudiera ser diferente dependiendo del modelo.

Modo de espera

- Modo de espera

Si el televisor está encendido (LED AZUL), puede cambiarlo a "en espera" pulsando ⏻| en el mando a distancia.

• Encendido estando en espera

Estando en espera (LED ROJO), pulse ⏻ I en el mando a distancia.

Estado del indicador del televisor

Indicador ⏻ |	Estado
Apagado	Alimentación desconectada
Azul	Alimentación conectada
Rojo	En espera
Violeta	En espera con USB REC programado

NOTA

• Si el televisor no va a utilizarse durante un periodo de tiempo prolongado, desconecte el cable de red del enchufe.
• El televisor consume un poco de corriente eléctrica incluso cuando está apagado(⏻).

Cambio entre emisiones analógicas y digitales

- Pulse "DTV" para cambiar entre los modos ATV↔DTV o ATV↔CADTV.

Cambio de canales

Con PΛ/V:

Con 0-9:

Selección de la fuente de vídeo externa

Una vez que se realice la conexión, pulse → para visualizar la pantalla "FUENTE DE SEÑAL", y luego pulse ▲/▼ para cambiar a la fuente externa apropiada con OK.

Selección del idioma de audio

- Modo DTV/CADTV:

Pulsando I/I/I+I aparece un menú con los diferentes idiomas o fuentes de audio disponibles en la emisión.

Pulse ▲/▼ para seleccionar idioma y pulse OK.

NOTA

• La pantalla de idioma del audio desaparece transcurridos tres segundos.
• Los elementos que pueden seleccionarse varían dependiendo de las emisiones recibidas.

- Modo ATV:

Cada vez que usted pulsa /II/I+IIV , el modo cambia como se muestra en las tablas siguientes.

Selección de emisiones de TV NICAM
Señal Elemento seleccionado
Stereo	NICAM STEREO, MONO
Bilingüe	NICAM CH A, NICAM CH B, NICAM CH AB, MONO
Mono	NICAM MONO, MONO
Selección de emisiones de TV A2 (IGR)
Señal Elemento seleccionado
Stereo	STEREO, MONO
Bilingüe	CH A, CH B, CH AB
Mono	MONO

NOTA

- Cuando no se reciban señales, el modo de sonido mostrará "MONO".

Selección del idioma de subtítulos

• Modo DTV/CADTV:

Pulsando la tecla SUBTÍTULOS 📄 se accede al menú "Idioma de subtítulos":

- Modo ATV:

Pulsando la tecla SUBTÍTULOS 📄 se habilitan o inhabilitan los subtítulos disponibles en la emisión.

EPG

EPG es una lista de programas que se visualiza en la pantalla. Con EPG, puede revisar la programación de eventos de canales DTV/CADTV, ver información detallada sobre los mismos, sintonizar un evento en el aire en ese momento y configurar un temporizador para eventos futuros.

Selección de un programa utilizando EPG

Operaciones básicas

Las ilustraciones de esta página se explican utilizando servicios de tres dígitos.

• Visualizar/cerrar la pantalla EPG

Pulse EPG.

- Seleccione un programa

① Seleccione el intervalo de tiempo.

Pulse ◀/▶ para seleccionar el intervalo de tiempo que quiere buscar, pulse OK.

- Proceda a pulsar ▶ para visualizar los programas en el siguiente intervalo de tiempo.

② Seleccione el programa deseado.

Pulse ▲/▼ para seleccionar el programa deseado, pulse OK.

- Si ▲ o ▼ se visualizan a la izquierda de los programas, proceda a pulsar ▲/▼ para visualizar la pantalla anterior o siguiente.

Otras funciones de EPG

③ Revisar información del programa.

1 Pulse ▲/▼/◄/► para seleccionar el programa que quiere revisar.

2 Pulse i+.

Información de programa

3 Pulse i+ para volver a EPG.

④ Función "Recordatorio".

1 Sitúese en la emisora que emite el programa que quiera recordar.

2 Pulse la tecla AZUL del mando a distancia.

3 Con ▲/▼/◄/► seleccione Hora, Minuto, Modo, Fecha y Mes del programa que quiera recordar. Pulse OK.

- Este programa queda resaltado en rojo dentro de la Guía de Programación.

⑤ Función "Agenda".

1 Pulse la tecla AMARILLA para visualizar todos los recordatorios programados.

2 Con ▲/▼/◄/► seleccione un recordatorio y pulse la tecla ROJA para borrarlo. Ver imagen en la página siguiente.

⑥ Función "REC".

Pulse la tecla REC para configurar los parámetros de grabación. Ver "Grabación programada" en página 27.

Teletexto

¿Qué es el Teletexto?

El teletexto emite páginas de información y entretenimiento para televisores especialmente equipados. El televisor recibe señales de Teletexto emitidas por una red de televisión, y las descodifica para mostrarlas en formato gráfico. Algunos de los diversos servicios disponibles son: Noticias, información meteorológica y deportiva, información bursátil y avances de programación.

Activación/desactivación del Teletexto

1 Seleccione un canal de televisión o de una fuente externa que tenga un programa de teletexto.

2 Pulse Ⓗ para visualizar el teletexto.

• Muchas emisoras utilizan el sistema operativo TOP, mientras que algunas utilizan FLOF (por ejemplo, CNN). Su TV soporta ambos sistemas. Las páginas se dividen en grupos de tópicos y en tópicos. Después de cambiar a teletexto, pueden guardarse hasta 1.000 páginas para su acceso rápido.
• Cada vez que pulsa Ⓔ, la pantalla cambia como se muestra abajo.
• Si selecciona un programa que no tenga señal de teletexto, se visualizará "No disponible".
• Si no hay señal de teletexto disponible se visualiza el mismo mensaje "No disponible".

- El Teletexto no funcionará si el tipo de señal seleccionado es RGB.

Botones para las operaciones del teletexto

Botones	Descripción
P /V	Aumenta o disminuye el número de página.
Color (R/G/Y/B)	Pulsando el botón de Color (R/G/Y/B) correspondiente en el mando a distancia, usted puede seleccionar un grupo o bloque de páginas visualizado en los corchetes coloreados de la parte inferior de la pantalla.
0–9	Seleccione directamente cualquier página de la 100 a la 899 utilizando botones numéricos 0–9.
(Arriba/Abajo/Completa)	Cambia la imagen teletexto a Arriba, Abajo o Completa.
(Presentación de teletexto oculto)	Revela u oculta información como, por ejemplo, la respuesta a una pregunta de un concurso.
(Congelación/Retención)	Detiene la actualización automática de páginas de teletexto o cancela el modo de retención.
(Subtítulo para teletexto)	Muestra los subtítulos o sale de la pantalla de subtítulos.Los subtítulos no aparecerán en pantalla cuando el servicio no contenga información de subtítulos.
(Página secundaria)	Modo TXTRevela u oculta páginas secundarias.Botón Rojo: Para ir a la página secundaria anterior.Botón Verde: Para ir a la página secundaria siguiente.Estos dos botones se muestran en la pantalla mediante los símbolos "+" y “-”.Modo TVMuestra la hora

Utilización de la aplicación MHEG-5 (Reino Unido solamente)

Algunos servicios ofrecen programas con la aplicación MHEG codificada, permitiéndole disfrute interactivo de DTV/CADTV.

Cuando se ofrezca, la aplicación MHEG-5 comenzará cuando pulse ☐.

Ejemplo de pantalla MHEG-5.

Conexión de dispositivos externos

- Antes de conectar ...

• Antes de hacer cualquier conexión asegúrese de apagar el televisor y otros equipos.
• Conecte firmemente el cable al terminal o terminales.
• Lea cuidadosamente el manual de usuario de cada dispositivo externo para ver los tipos de conexión posibles. Esto también le ayuda a lograr la mejor calidad audiovisual posible para maximizar el potencial del televisor y del dispositivo conectado.

Introducción a las conexiones

El televisor está equipado con los terminales que se muestran abajo. Encuentre el cable correspondiente al terminal del televisor y conecte el equipo.

NOTA

- Los cables mostrados en las páginas 13, 14 y 15 se venden en los comercios.

Conexión HDMI

Ejemplo de dispositivos que pueden conectarse

• Reproductor/grabador de DVD
• Reproductor/grabador de Blu-ray
- Consola de juegos

Las conexiones HDMI permiten transmisión de vídeo y audio digital mediante un cable de conexión desde un reproductor/grabador. Los datos de imagen y sonido digital se transmiten sin compresión de datos y por tanto no pierden nada de su calidad. En los dispositivos conectados ya no es necesaria la conversión analógica/digital, la cual puede acabar en pérdidas de calidad.

Conversión DVI/HDMI

Utilizando un cable DVI/HDMI, las señales de vídeo digitales de un DVD también pueden reproducirse mediante la conexión HDMI compatible. El sonido debe suministrarse adicionalmente.

• Al conectar un cable DVI/HDMI al terminal HDMI, puede ser que la imagen no se visualice claramente.
• Tanto HDMI como DVI utilizan el mismo método de protección HDCP contra copia.
• Para conectar un cable DVI se necesita un adaptador (no suministrado) de venta en comercios.

NOTA

• Dependiendo del tipo de cable de HDMI utilizado puede aparecer ruido de vídeo. Asegúrese de utilizar cable HDMI certificado.
• Al reproducir la imagen HDMI, se detectará y ajustará automáticamente el mejor formato posible para la imagen.

Señal de vídeo compatible:

576i, 576p, 480i, 480p, 1080i, 720p, 1080p

Conexión de componentes

Ejemplo de dispositivos que pueden conectarse

• Videograbador
• Reproductor/grabador de DVD
  • Reproductor/grabador de Blu-ray

Disfrutará de imágenes de alta calidad y reproducción de color fiel a través del terminal COMPONENTS al conectar un reproductor/grabador de DVD u otro equipo.

Conexión VIDEO

Ejemplo de dispositivos que pueden conectarse

• Videograbador
• Reproductor/grabador de DVD
  • Reproductor/grabador de Blu-ray
• Consola de juegos - Videocámara

Puede utilizar el terminal COMPONENTS/AV al conectar una consola de juegos, una videocámara, un reproductor/grabador de DVD u otro equipo.

Conexión SCART

Ejemplo de dispositivos que pueden conectarse

• VCR • Descodificador
• Reproductor/grabador de DVD

NOTA

- En los casos en que el descodificador necesita recibir una señal desde el televisor, asegúrese de seleccionar el terminal de entrada apropiado al cual el descodificador está conectado en "Fuente de señal". (Página 10).

Conexión de altavoz/amplificador

Ejemplo de dispositivos que pueden conectarse

- Conexión de un amplificador con entrada de audio digital

Conecte un amplificador con altavoces externos como se muestra debajo.

Después de conectar

Ajuste de la salida de audio digital

Después de conectar un amplificador con entrada de audio digital y altavoces externos como se muestra, debe ajustar un formato de salida de audio compatible con el programa que está viendo o, con el dispositivo conectado.

Vaya a “MENÚ” > “SONIDO” > “MODO SPDIF” > seleccione “PCM” o “Dolby Digital”.

NOTA

- Cuando ajusta esto a "Dolby Digital", y recibe los formatos de audio Dolby Digital o Dolby Digital Plus, aparece audio Dolby Digital. De lo contrario, aparece audio PCM. Cuando ajusta esto a "PCM", aparece audio PCM sin importar los formatos de audio que reciba.

Conexión de un PC

Conexión HDMI (DVI)

Después de conectar

• Si después de conectar un PC al televisor a través de un cable HDMI, el audio no funciona, conecte un cable de audio mini conector estereo de 3.5mm o del TV al PC como indica el anterior dibujo.
• Cuando se conecte un PC al TV con un cable DVI, será necesario conectar un cable de audio mini conector estereo de 3.5mm o del TV al PC como se indica en el anterior dibujo.

Conexión analógica

NOTA

- Cuando se use el terminal de entrada de PC es necesario conectar un cable de audio.

Selección del tamaño de la imagen

Puede seleccionar el tamaño de la imagen.

1 Pulse MENU en el mando a distancia.
2 Pulse la tecla▼ para seleccionar "Formato de imagen"
3 Pulse la tecla ▶ para seleccionar el elemento deseado.

Ejemplo

Elemento
Normal 4:3	Mantiene la relación de aspecto original en una visualización de pantalla completa.
Pantalla completa	La imagen llena completamente la pantalla.
Punto a punto	Muestra la imagen con el mismo número de píxeles en la pantalla.

NOTA

• También puede seleccionar un elemento pulsando 🎨 en el mando a distancia.
• Conecte el PC antes de hacer ajustes.
• El tamaño de la imagen seleccionable puede variar según el tipo de la señal de entrada.
• El ajuste del "Formato de imagen" está sólo disponible para señales analógicas a través del terminal de entrada "PC-IN".

Ajuste automático de la imagen del PC

Esta función permite que la pantalla se ajuste automáticamente a su mejor condición posible cuando los terminales analógicos del televisor y del PC están conectados un cable de conversión DVI/VGA de venta en comercios, etc.

1. Pulse → para seleccionar PC-RGB en el menú FUENTE DE SEÑAL, y luego pulse OK.
2. Pulse la tecla MENU y vaya a IMAGEN → Pantalla → Ajuste automático, y luego pulse OK.

NOTA

• Cuando conecte un PC y seleccione la fuente externa PC-RGB, "Ajuste automático" se ejecuta automáticamente.
• "Ajuste automático" puede fallar si la imagen del PC tiene baja resolución, bordes no definidos (negros), o se ha movido mientras se ejecuta "Ajuste automático".
• Asegúrese de conectar el PC al televisor y de encenderlo antes de realizar "Ajuste automático".
• “Ajuste automático” sólo puede ejecutarse cuando se introducen señales analógicas a través del terminal de entrada “PC-IN”.

Ajuste manual de la imagen del PC

Por lo general usted puede ajustar fácilmente la imagen según sea necesario para cambiar la posición de la misma utilizando “Ajuste automático”. Sin embargo, en algunos casos se necesita ajuste manual para optimizar la imagen.

1. Pulse → para seleccionar "PC-RGB" del menú FUENTE DE SEÑAL, y luego pulse OK.
2. Pulse la tecla MENU y vaya a IMAGEN → Pantalla.

1. Pulse ▲/▼ para seleccionar el elemento de ajuste específico.
2. Pulse ◀/▶ para ajustar el elemento en la posición deseada.

Elemento
Posición h.	Centra la imagen moviéndola hacia la derecha o hacia la izquierda.
Posición v.	Centra la imagen moviéndola hacia la arriba o hacia abajo.
Tamaño	Cambia el tamaño de la imagen.
Fase	Ajusta cuando los caracteres tienen poco contraste o cuando la imagen parpadea.

NOTA

- Las opciones de "Pantalla" en el menú "IMAGEN" pueden ser ajustadas sólo cuando introducimos señales analógicas a través del terminal de entrada "PC-IN".

Tabla de compatibilidad con PC

Resolución		Frecuencia horizontal	Frecuencia vertical
VGA	640 × 480	31,5 kHz 60 Hz
VGA	720 × 400	31,47 kHz 70 Hz
SVGA	800 × 600	37,9 kHz 60 Hz
XGA	1.024 × 768	48,4 kHz 60 Hz
WXGA	1.360 × 768	47,7 kHz 60 Hz
SXGA	1.280 × 1.024	64,0 kHz 60 Hz
SXGA+	1.400 × 1.050	65,3 kHz 60 Hz
UXGA	1.600 × 1.200	75,0 kHz 60 Hz
1080p	1.920 × 1.080	67,5 kHz 60 Hz

VGA, SVGA, XGA, WXGA, SXGA, SXGA+ y UXGA son marcas registradas de International Business Machines Corporation.

NOTA

- Este televisor sólo tiene compatibilidad limitada con PC, el funcionamiento correcto sólo puede garantizarse si la tarjeta de vídeo es totalmente compatible con la norma VESA 60 Hz. Cualquier variación de esta norma causará distorsiones en la imagen.

¿Qué es el menú?

• Para ejecutar ajustes en el televisor necesita hacer aparecer el OSD. Al OSD para los ajustes se le llama menú.
• El menú permite diversas configuraciones y ajustes.
• El menú es accesible con el mando a distancia y con el teclado del TV.

Operaciones comunes

NOTA

• Las opciones de menú son diferentes según el modo de entrada seleccionado, pero los procedimientos de operación son los mismos.
• Las imágenes del manual del usuario sirven con fines explicativos (algunas están ampliadas y otras recortadas) y pueden ser un poco diferentes de las pantallas reales.
• Los elementos sombreados no pueden seleccionarse.

Operación sin un mando a distancia (con el teclado del TV)

Esta función es útil cuando no tiene a mano el mando a distancia.

1 Pulse MENU y se visualizará la pantalla "IMAGEN".
2 Pulse PAVV en lugar de ▲/▼ o △ +/- en lugar de ◀/▶ para seleccionar el ajuste.

3 Pulse → para finalizar el ajuste.

NOTA

- La pantalla "IMAGEN" desaparecerá si no se utiliza durante unos segundos.

Acerca de la visualización de la guía

La visualización de la Guía en la parte inferior de la pantalla muestra operaciones con el OSD.

La barra de arriba es una guía operacional para el mando a distancia. La barra cambiará de acuerdo con cada pantalla de ajuste de menú.

Ajustes de imagen

Ajustes de sonido

Imagen

Ajustes de imagen

En "Modo Imagen"→"Usuario" es posible ajustar la imagen según sus preferencias. Ver tabla de ajustes a continuación.

Opciones de ajuste

Ajuste seleccionado	botón ◀ botón ▶
Retroilumina.	La pantalla se oscurece	La pantalla se ilumina
Contraste Baja contraste Sube contraste
Brillo Baja brillo Sube brillo
Color	Baja intensidad de color	Sube intensidad de color
Nitidez Suavizar detalles Enfatizar detalles
Matiz	Los tonos de la piel tiran a morado	Los tonos de la piel tiran verde
Temp.Color	Blanco con tonos rojizos	Blanco con tonos azulados
Formato de imagen	Cambia entre los diferentes tamaños de imagen
Reducción Ruido*	Mejora calidad de imagen (Elegir entre las diferentes opciones)
Pantalla **	Ver “Ajuste manual de la imagen del PC” en página 17

* Esta función puede que no esté disponible en algunos tipos de señal de entrada.
** Sólo en modo PC
- Modo Imagen
Seleccione el ajuste deseado. Las opciones disponibles son:
ESTÁNDAR→SUAVE→ECO→USUARIO→DINÁMICO

Sonido

Ajustes de sonido

En “Modo de Sonido”→“Usuario” es posible ajustar la calidad del sonido, según sus preferencias, empleando los siguientes ajustes.

Opciones de ajuste

Elementoseleccionado	botón ◀ botón ▶
Agudos	Reducir agudos Aumentar agudos
Graves	Reducir graves Aumentar graves
Balance	Aumenta el sonido altavoz izquierdo	Aumenta el sonido del altavoz derecho
Volumen Automático	Apagado Encendido
Sonido Surround	Apagado Encendido
SPDIF	(PCM) Activa salida de audio digital	Dolby Digital

• Modos de sonido
  Seleccione la configuración que desee. Las opciones disponibles son:
  USUARIO→ESTÁNDAR→MÚSICA→CINE→DEPORTES
  • Volumen Automático
  Reduce los cambios bruscos de volumen, por ejemplo durante anuncios o, cuando se cambia de un canal a otro.
• Sonido surround
  Esta función le permite disfrutar de un sonido envolvente.
• Modo SPDIF
  Salida de audio digital.

Ajustes de sintonía

Sintonía

Ajustes de sintonía

Permite reconfigurar los canales después que se haya completado la instalación automática inicial.

Instalar canales

• Auto Sintonía

Esta función permite seleccionar el país y ejecutar el ajuste automático de canal individualmente para digital y analógico.

• Sintonía manual DTV

Permite sintonizar manualmente los canales digitales.

• Sintonía manual CADTV (Sólo modelos Lx220)

Permite añadir nuevos servicios por cable manualmente.

Este ajuste aparece después de hacer una búsqueda de canales cable.

• Sintonía manual ATV

Permite sintonizar manualmente los canales analógicos.

• Edición de programa

Permite borrar canales, saltar canales y configurar una lista de canales favoritos.

Sitúese encima del canal que desea reorganizar y presione el botón ROJO para borrar el canal, botón AZUL para saltar (ignorar) el canal, botón AMARILLO para mover el canal, FAV para marcar como favorito o botón VERDE (sólo en ATV) para renombrar el canal.

NOTA

Si pulsa FAV sin estar en ningún menú de ajustes, aparecerá la lista de canales favoritos.

• Información de señal

Muestra los valores de calidad y nivel de la señal.

• Información del CI

Permite ver información de la tarjeta CA (Conditional Acces Module) como nombre, proveedor y OSD.

Búsqueda de canales por cable (Sólo modelos Lx220)

Permite añadir servicios por cable.

1 Pulse la tecla ▼ para seleccionar Auto sintonía y pulse OK.

2 Con las teclas ▲/▼/◄/► seleccione Tipo de sintonía y CADTV. Vaya a Iniciar y pulse OK.

3 En Tipo de búsqueda elegir entre Completa o Red.

Completa: El televisor busca, ordena y memoriza todas los canales de televisión que pueden recibirse de acuerdo a sus ajustes y a la antena conectada.

Red: Añade nuevos servicios según la identificación de red especificada.

Si selecciona Red, puede hacer una búsqueda automática (Auto) o puede introducir los siguientes parámetros:

Frecuencia: frecuencia de búsqueda inicial.

ID de Red: selección de proveedor (Número de identificación de red)

Vel. símbolo (ks/s): velocidad de transmisión de símbolos de la señal de cable.

NOTA:

El valor de “Frecuencia”, “ID de Red” y “Vel. símbolo (ks/s)” deben ajustarse al valor especificado por el proveedor de cable.

4 Mediante las teclas ▲/▼ ir a "OK" y pulsar OK para iniciar la búsqueda de emisiones cable.

Ajustes de tiempo

Este ajuste permite configurar y/o visualizar las funciones de Reloj, Desconexión / Conexión del TV y Temporización de apagado del TV.

Tiempo

Ajustes de tiempo

Reloj

Esta función permite visualizar la información del reloj (día/mes hora/minutos). No se puede modificar la hora ni la fecha en esta opción.

Desconexión

Permite programar una hora a la que el televisor pasa automáticamente a modo de espera.

Conexión

Permite programar la hora a la que el televisor debe encenderse.

Temporización

• Seleccione "Apagado" para cancelar el temporizador de apagado.
• Cuando se ha ajustado la hora, comienza automáticamente la cuenta atrás.
• El último minuto se muestra segundo a segundo.

- Apagado sin operación

Apaga el TV a las 3 horas de no pulsar ninguna tecla.

• Apagado sin señal

Cuando esta función está activada el televisor pasará automáticamente a modo de espera si no hay entrada de señal durante 10 minutos. En modo PC, cuando no tiene señal, pasará a modo de espera a los 15 segundos.

Zona horaria

Permite configurar la zona horaria.

- Horario de verano

Permite cambiar de forma automática al horario de verano (auto, off, on).

• Temporización Manual del USB REC

Permite temporizar (programar) las grabaciones.

- Lista de grabaciones programadas del USB REC

Permite visualizar las grabaciones programadas.

- Lista de grabaciones realizadas del USB REC

Permite visualizar las grabaciones realizadas.

Opciones

Opciones

Menú de opciones

• Ajustes de idioma

Permite seleccionar el idioma de las pantallas.

• Idioma de audio

Permite seleccionar el idioma del audio.

• Idioma de subtítulos

Permite seleccionar el idioma de los subtítulos.

• Deficiencia auditiva

Esta función permite activar o desactivar los subtítulos para personas con problemas auditivos. Estos subtítulos tienen prioridad.

NOTA:

Los subtítulos no aparecerán en la pantalla cuando el servicio no contenga información de subtítulos.

- Configuración del USB REC y del TimeShift

Permite seleccionar modos, disco, configuración del disco y hacer test de velocidad para la función TimeShift. También permite ver el espacio de disco reservado para la función USB REC. Ver funcionamiento en página 26.

• Restaurar parámetros de fábrica

Recupera la configuración que el televisor tenía cuando salió de la fábrica.

• Actualización de Software (USB)

Esta opción permite tener la versión de software del televisor siempre actualizada.

1 Añadir el archivo binario a la raíz de la memoria USB.
2 Insertar la memoria en el conector USB del televisor.
3 Pulsar MENU en el mando a distancia y seleccionar OPCIONES.
4 Con la tecla ▼ bajar hasta que aparezca la opción Actualización de software (USB).

• Pulsar OK. Aparece el mensaje ¿Está seguro?
• Seleccionar SI con las teclas ◀/▶ y pulsar OK. Empezará la actualización del software.
• Aparece el porcentaje de progreso de actualización. Cuando llegue al 100% el TV se reiniciará automáticamente.

5 Volver al menú OPCIONES para comprobar que la versión ha sido actualizada.

- Código registro DivX® (VOD)

Este TV permite reproducir vídeo bajo demanda (DivX® VOD). Para activar esta opción es necesario registrar el TV en www.divx.com/vod, descargar el archivo de registro VOD y reproducirlo en el TV.

• Desactivar DivX® (VOD)

Muestra el código de desactivación necesario para dar de baja este TV en www.divx.com/vod.

Bloquear

Bloquear

Bloquear programas

Esta función permite utilizar una contraseña para bloquear ciertos programas y ajustes.

Es necesario introducir siempre la contraseña para acceder a este menú (por defecto, la contraseña que viene de fábrica es "1234").

• Cambiar contraseña

Permite cambiar la contraseña. Pulse OK, introduzca la nueva contraseña y confirme.

• Bloquear programa

Antes de bloquear un programa es necesario introducir la contraseña.

1 Seleccione el programa o los programas que desea bloquear y pulse la tecla VERDE. Aparece un candado al lado del canal bloqueado en la lista de canales.

2 Pulse END para salir.

Esta opción introduce su selección en una lista de programas bloqueados.

NOTA

• Cuando se bloquea un programa también se bloquea el menú de sintonía, para imposibilitar la búsqueda de canales.
• Para ver un canal bloqueado, debe introducir la contraseña. Cuando selecciona un canal bloqueado aparece un mensaje pidiendo el código secreto.
• Para desbloquear un programa bloqueado, tiene que repetir los pasos anteriores.

• Control paterno (edad)

Esta función permite restringir los programas, en DTV/CADTV según su clasificación por edades.

La información sobre la clasificación la proporciona la emisora.

Lista de canales

Selección del canal que quiere visualizar

1 Pulse OK y aparecerá la lista de canales sintonizados.
2 Con los cursores ▲/▼ sitúese sobre el canal que quiere ver y pulse OK.

Visualización de información de canal (Sólo en DTV/CADTV)

Se puede visualizar la información del canal que está viendo en ese momento pulsando ⓘ+ en el mando a distancia.

Información que aparece en pantalla:

① Número de programa
② Nombre del programa
③ Información del canal
④ Idioma
⑤ Teletexto
⑥ Información sobre la programación que se está emitiendo

BORRADO DEL CODIGO SECRETO

Si pierde u olvida su código secreto, puede borrarlo siguiendo estos pasos:

1 Vaya a «MENU»→«BLOQUEAR»→«Cambiar Contraseña».
2 Introduzca "3001" para cancelar el código secreto actual.

El código actual cambia a "1234".

Selección del formato de la imagen

Selección manual del formato de la imagen

Puede seleccionar el formato de la imagen. El formato de imagen seleccionable cambia según el tipo de la señal recibida.

1 Pulse 🎨 del mando a distancia para cambiar entre los diferentes tipos de imagen.

Tamaños para señal SD (Definición Estand.)

Normal 4:3: Mantiene la relación de aspecto original en una visualización de pantalla completa.

Zoom 14:9: Para imágenes tipo buzón 14:9. Aparece una barra fina lateral en cada lado, y con algunos programas usted puede ver barras en la parte superior e inferior.

Panorámico: En este modo, la imagen se alarga hacia cada lado de la pantalla. Dependiendo de las señales de la emisión, la imagen pudiera aparecer similar a "Panta. Comp.".

Pantalla completa: Para imágenes anamórficas 16:9.

Cine 16:9: Para imágenes tipo buzón 16:9. Con algunos programas puede que aparezcan barras en la parte superior e inferior.

Cinema: Para imágenes tipo buzón 14:9. Con algunos programas puede que aparezcan barras en la parte superior e inferior.

Auto: El TV selecciona automáticamente el tamaño de la imagen.

Tamaños para señal HD (Alta Definición) HDMI

Pantalla completa: Imagen sobrescaneada. Recorta todos los lados de la imagen.

Sub-escaneo: Muestra una imagen de alta definición óptimamente ajustada. Con algunos programas puede aparecer ruido en los bordes de la imagen.

Auto: Este modo permite al TV cambiar automaticamente entre los diferentes tamaños de imagen.

NOTA

Algunos elementos no aparecen dependiendo de la señal recibida.

Ajustes cuando se utilizan dispositivos externos

Ajustes de la fuente de entrada

FUENTE DESEÑAL

Para seleccionar el tipo de entrada de un equipo externo.

• Si no se visualiza imagen (color), intente cambiar a otro tipo de señal.
• Compruebe el manual de usuario del equipo externo para conocer el tipo de señal.

Conexión a un dispositivo USB (Media Player)

Conecte un dispositivo USB al televisor como se muestra debajo.

• Dependiendo del dispositivo USB, puede ser que el televisor no reconozca los datos contenidos.
• Use solamente caracteres alfanuméricos para nombrar los archivos.
• Los nombres de archivo con más de 80 caracteres puede que no se visualicen.
• No desconecte un dispositivo USB o una tarjeta de memoria del televisor mientras transfiere archivos, usa la función de presentación de diapositivas o antes de salir de "MEDIA PLAYER" desde el menú "FUENTE DE SEÑAL".
• Compatibilidad con conexión de discos duros USB.
• No conecte y desconecte del TV un dispositivo USB repetidas veces.

Función MEDIA PLAYER

Después de seleccionar Media Player, el TV carga los archivos del dispositivo USB y muestra la siguiente pantalla:

1 Presionando los botones ◀/► podemos cambiar entre los diferentes modos: FOTO, MÚSICA, PELÍCULA o TEXTO.

Pulse OK cuando esté encima de la opción que quiera reproducir.

2 Pulse ▲/▼/◄/► para seleccionar la carpeta donde desea buscar sus archivos y luego pulse OK.

Modo FOTO

Se pueden reproducir fotografías formato JPEG (*.JPE, *.JPG), BMP y PNG en el televisor.

Son posibles varios tipos de reproducción.

1 Seleccione el modo FOTO y pulse OK.
2 Con los botones ▲/▼/◄/► seleccione los archivos que desea visualizar en pantalla completa y pulse OK para empezar la visualización.

Visualización de fotos en pantalla completa

Botones para la visualización de fotos en pantalla completa.

Botones Descripción
▲/▼ Cursor	Ir a la foto anterior/siguiente en el mismo directorio.
◀/▶ Cursor	Seleccione / deseleccione las fotos que desea ver.
Botón END	Vuelve a la pantalla anterior.
Botón 📄	Zoom: ▲ / ▼ / ◀ / ▶ Permiten desplazarnos por las fotos cuando tenemos el zoom activado.
Botón ⬆	Gira 90° la foto.

Modo MÚSICA

Reproduce archivos de música MP3.

1 Seleccione el modo MÚSICA y pulse OK.
2 Con los botones ▲/▼/◄/► seleccione los archivos que desea reproducir y pulse OK para empezar la reproducción.
3 Pulse OK para detener la reproducción de archivos MP3 y pulse END para salir del modo MÚSICA.

- Puede detener/reanudar la reproducción pulsando OK.

Botones para la reproducción de música

Botones Descripción
▲/▼ Cursor	Ir a la pista anterior/siguiente en el mismo directorio.
◄/► Cursor	- Marcar con X las pistas que desea reproducir (en Menú MÚSICA)- Retroceso / avance rápido(en modo reproducción)
Botón END	Vuelve a la pantalla anterior.
Botón Rojo	Cambia entre:1Reproduce el archivo seleccionado indefinidamente.2Reproduce los archivos de la carpeta una vez. Cuando termina la reproducción vuelve a la pantalla anterior.3Reproduce los archivos de una carpeta indefinidamente.

Modo PELÍCULA

Reproduce películas y vídeos.

1 Seleccione el modo PELÍCULA y pulse OK.
2 Con los botones ▲/▼/◄/► seleccione los archivos que desea reproducir y pulse OK para empezar la reproducción.
- Si sólo hay un archivo, empezará la reproducción automáticamente cuando se seleccione el archivo.
3 Pulse OK para parar/reanudar la reproducción.
4 Pulse END para salir del modo PELÍCULA.

Botones para la reproducción de una película

Botones	Descripción
▲/▼ Cursor	Ir al archivo anterior/siguiente en el mismo directorio (en Menú PELÍCULA).
◀/▶ Cursor	- Marcar con X los archivos que desea reproducir.- Retroceso / avance rápido (en modo reproducción)
Botón END	Vuelve a la pantalla anterior.
Botón Rojo	-En Menú PELÍCULACambia entre:1 Reproduce sólo el archivo seleccionado.2 Reproduce los archivos de la carpeta una vez. Cuando termina la reproducción vuelve a la pantalla anterior.3 Reproduce los archivos de una carpeta indefinidamente.- En modo reproducción4 Permite repetir indefinidamente un fragmento de la película. La primera pulsación define A (punto inicial), la segunda pulsación define B (punto final). La tercera pulsación reanuda la reproducción normal.
Botón Azul ⚫	Permite avanzar o retroceder hasta un punto de la película.Introducir “hh:mm:ss” y pulsar OK.

Modo TEXTO

Visualiza archivos de texto.

1 Seleccione el modo TEXTO y pulse OK.
2 Con los botones ▲/▼/◄/► seleccione el archivo que desea visualizar y pulse OK. Aparecerá en pantalla completa el archivo seleccionado.
3 Con los botones ▲/▼/◄/► puede moverse arriba o abajo por el archivo.
4 Con los botones ◀/▶ puede visualizar el archivo de texto anterior o posterior.
5 Pulse END para salir del modo TEXTO.

Compatibilidad de equipo USB

EquipoUSB 2.0	Memoria USB, lector de tarjetas USB,HDD (Clase almacenamiento masivo)
Sistema del archivo	FAT/ FAT32/ NTFS
Formato del archivo de foto	JPEG (*.JPE, *.JPG), BMP, PNG
Formato del archivo de música	MPEG1 (*.MP3), AAC / HE AAC (*.AAC, *.M4A), PCM (*.WAV)Velocidad de bits: 32k, 40k, 48k, 56k, 64k, 80k, 96k, 112k, 128k, 160k, 192k, 224k, 256k, 320kbpsFrecuencia de muestreo: 32k, 44,1k, 48kHz
Formato de archivo de vídeo	MPEG1/2 (*.MPG, *.MPE, *.MPEG, *.VOB, *.DAT, *.TS, *.TRP), MPEG4 (*.AVI, *.MOV, *.MP4, *.MKV), H.264 (*.AVI, *.TS, *.TRP, *.MOV, *.MP4, *.MKV), DivX® (*.DIVX, *.AVI, *.MP4), XviD (*.AVI, *.MKV)
Formato de archivo de texto/ subtitulos	TXT (*.TXT, *.SRT, *.SSA)

NOTA

• Los archivos jpeg en formato progresivo no son compatibles.
• Los archivos de música en dispositivos USB 1.1 puede que no se reproduzcan correctamente.
• No se garantiza el funcionamiento utilizando concentradores USB.
• Los discos duros externos de capacidad superior a 1TB puede que no se detecten correctamente.
• Los prolongadores que se utilicen para dispositivos USB deben estar certificados como USB 2.0.
• Los archivos de vídeo pueden no ser reproducidos correctamente en dispositivos USB si la velocidad no es la suficiente.
• No se garantiza la reproducción de archivos codificados en formato no estándar.

Ajustes de ahorro de energía

Esta función permite reducir automáticamente el brillo de la retroiluminación para disminuir el consumo de energía e incrementar el tiempo de duración de la retroiluminación.

En el menú IMAGEN→Modo Imagen seleccione el ajuste ECO.

Funciones USB REC y TimeShift

TimeShift

La función TimeShift permite grabar el programa de TV digital y verlo posteriormente en diferido, siempre antes de apagar el TV.

USB REC (Grabador de vídeo)

La función USB REC permite grabar un programa de TV y verlo posteriormente. También permite temporizar una o más grabaciones, que estarán disponibles para una visualización posterior.

Estas grabaciones no se perderán cuando el TV se apague.

TimeShift y USB REC requieren tener una memoria externa USB 2.0, permanentemente conectada y previamente configurada donde grabar la información.

La memoria USB 2.0 debe ser formateada antes de usarla por primera vez con las funciones TimeShift y USB REC.

- Modo de arranque del TimeShift

Permite cambiar entre modo Manual y Siempre Activo.

Manual: La grabación empieza cuando el usuario lo desea.

Siempre Activo: La grabación empieza automáticamente cada vez que se selecciona un programa de televisión digital

Para confirmar el cambio de modo es necesario presionar la tecla END para salir de este menú y entrar de nuevo en "Configuración del USB REC y TimeShift".

- Seleccionar disco

Sólo está disponible en el caso de que exista más de una partición en la memoria externa USB (seleccionar C:, D:, etc.).

- Configuración del disco

Permite seleccionar el tamaño del dispositivo USB que será usado por la función TimeShift, en fracciones de 1GByte. El dispositivo USB será formateado.

ATENCIÓN:

• Todos los datos que contenga este dispositivo se perderán.
• En el caso de tener un dispositivo USB con particiones, todos los datos que contenga la partición seleccionada se perderán.

• Test de velocidad

Permite ver el grado de compatibilidad entre la memoria USB y el TV.

- Espacio libre del USB REC

Permite ver el espacio libre para la función USB REC.

NOTAS:

• El sistema de archivos del dispositivo USB debe ser FAT/FAT32. Si el dispositivo tiene otro sistema de archivos, no será reconocido por el TV.
• El tamaño mínimo de la memoria externa USB 2.0 para poder utilizar la función TimeShift es de 1GByte.
• Como orientación, por cada GByte de memoria, TimeShift puede grabar hasta 26 minutos en emisiones DTV/CADTV de calidad estándar y hasta 7 minutos en emisiones DTV / CADTV de alta definición.

Funcionamiento del TimeShift

- Modo Manual

La grabación empieza cuando el usuario lo desea.

1. Pulse ▶ para iniciar la grabación del programa actual. La imagen permanece congelada y se visualiza el símbolo ■ en la pantalla.
2. Pulse ▶/n para reanudar la reproducción del programa grabado. El TV continúa grabando mientras se está viendo el programa grabado en diferido. El TV muestra el símbolo ▶ en la pantalla.
3. Pulse ▶▶ para avanzar rápidamente. Pulsando ▶▶ repetidamente permite seleccionar la velocidad de avance rápido. Pulse ⚡/n para volver a la velocidad normal.
4. Pulse ◀◀ para rebobinar. Pulsando ◀◀ repetidamente, permite seleccionar la velocidad de rebobinado. Pulse ▶/n para volver a la velocidad normal.
5. Para desactivar el modo TimeShift pulsar "END", cambiar de canal o de fuente de señal, o apagar el TV.

Mientras el TimeShift está activado, aparecerá en la pantalla el símbolo ▶ o ||, o bien la barra de progreso de grabación.

La barra muestra los marcadores Start, Play y Live, y el máximo tiempo de grabación previsto.

- Modo Siempre Activo

La grabación empieza automáticamente cada vez que se selecciona un programa de televisión digital (DTV)

1. Pulse ◀ para rebobinar hasta el punto deseado.
2. Pulse ▶ para reanudar o parar la reproducción. Esta acción no interrumpe la grabación del programa en vivo.
3. Pulse "END" para desactivar la reproducción y volver al tiempo real de emisión sin perder los datos de grabación. El proceso de grabación continuará activado.
4. Cambiando de canal el TimeShift se reinicia (se perderán todos los datos grabados), y vuelve al tiempo real de emisión. El proceso de grabación continúa activado.

En este modo, después de que el usuario seleccione cualquiera de las funciones disponibles del TimeShift (avance rápido, rebobinado, play, pausa, etc...), se puede visualizar el símbolo “▶” o “■” o, la barra de progreso de grabación.

NOTAS:

• El TimeShift no funciona en canales ATV o fuentes externas.
• Con el TimeShift activado sólo estarán disponibles los servicios de video, audio y subtítulos.
• Si durante la grabación con TimeShift se sobrepasa la capacidad máxima de la memoria, se perderán los datos más antiguos.

• En modo avance rápido y rebobinado pueden aparecer problemas en la reproducción, dependiendo de las características de la memoria USB conectada.

• TimeShift no está pensado como un método real de grabación, por lo que los datos se borrarán cada vez que se canceled, se cambie de canal o de fuente de señal, o se apague el TV. Los datos grabados nunca estarán disponibles para ser utilizados en un dispositivo externo.

• Con la función TimeShift, i+, "EPG" y muestran la información de la emisión en vivo, no de la grabada.
• Mantener el modo “Siempre Activo” como opción permanente, puede acortar la vida de la memoria USB externa.
• Los programas que requieran un PIN para ser visualizados, no se podrán grabar hasta que éste sea introducido.

Funcionamiento del USB REC

USB REC puede activar la grabación de forma inmediata utilizando la tecla REC del mando a distancia o, de forma temporizada, utilizando datos capturados del EPG o programando un evento de forma manual. Para usar uno u otro método siga las instrucciones siguientes:

• Grabación inmediata:

La grabación empieza cuando el usuario lo desea.

1 Pulse REC en el mando a distancia para iniciar la grabación del programa actual. Aparecerá el símbolo REC en la esquina inferior izquierda de la pantalla.

2 Pulse END dos veces seguidas para detener la grabación del programa actual. También se detendrá si cambia de canal o de fuente externa, o bien si apaga el TV.

3 Pulse ▶ para reproducir el programa que se está grabando. El TV continúa grabando mientras se ve el programa grabado en diferido. El TV muestra el símbolo ▶ en pantalla.

4 Pulse durante la reproducción para hacer una pausa. El TV muestra el símbolo en pantalla.

5 En modo reproducción pulse ▶ para avanzar rápidamente. Pulsando ▶ repetidamente permite seleccionar la velocidad de avance rápido. Pulsando ▶ evanza la grabación en intervalos de 5 minutos. Pulse ▶ para volver a la velocidad normal.

6 En modo reproducción pulse ◀ para retroceder. Pulsando repetidamente ◀ permite seleccionar la velocidad de retroceso. Pulsando ◀ retrocede la grabación en intervalos de 5 minutos. Pulse ▶ para volver a la velocidad normal.

7 En modo reproducción, pulsar END para detener la reproducción y volver al modo de grabación del programa actual. El TV aún permanecerá grabando y el símbolo REC aparecerá en la pantalla.

Mientras la grabación esté activa aparecerá en pantalla el símbolo REC o la barra de progreso de grabación o de reproducción.

La barra de grabación muestra el tiempo de inicio, actual y final previsto, y el tiempo restante de grabación.

- Grabación programada

Se puede realizar una grabación programada mediante dos métodos. Usando la guía de programas (EPG), o manualmente con la opción "Temporización Manual del USB REC" en el menú TIEMPO.

① Programación mediante EPG

1. Pulsar EPG y seleccionar el programa que se desea grabar. A continuación pulsar la REC.
2. Confi gurar los parámetros de grabación (auto, una vez, cada día, semanal) y pulsar OK para confi rmar.
3. Para activar una grabación temporizada utilice el menú TIEMPO y la opción Temporización manual del USB REC.

② Programación mediante "Temporización Manual del USB REC".

1. Confi gure los parámetros deseados de la grabación (canal, modo, fecha, hora de inicio y fi nal) y pulse OK.

Grabaciones y temporizaciones

- Grabaciones y temporizaciones

1. Las temporizaciones quedarán almacenadas en la Lista de grabaciones Programadas del USB REC del menú TIEMPO, pendientes de ser ejecutadas.

1. Todas las grabaciones ya fi nalizadas estarán disponibles en la "Lista de grabaciones realizadas del USB REC" del menú TIEMPO, o también accesible pulsando la tecla REC LIST del mando a distancia.

1. El TV puede iniciar una grabación temporizada mientras está en modo espera (standby). Cuando se inicie la grabación en este modo, el indicador de estado (pirámide AQUOS), cambiará de color rojo a violeta.

NOTAS:

- Si la tecla de standby ( ⏻l) es pulsada mientras el TV está grabando, aparecerá un aviso en pantalla. Podrá decidir apagarlo completamente o continuar con la grabación hasta la máxima capacidad del dispositivo USB. Si decide continuar con la grabación, el TV se apagará, pero el indicador de estado (pirámide AQUOS) lucirá en violeta.

1. Las grabaciones temporizadas estarán

desactivadas cuando el TV esté apagado, es decir, cuando el indicador de estado (pirámide AQUOS) no esté iluminado.

• Borrado de las grabaciones

Para borrar las grabaciones no deseadas del dispositivo de memoria USB siga las instrucciones siguientes:

1. Pulse la tecla REC LIST del mando a distancia.
2. Seleccione la grabación que desea eliminar.
3. Pulse la tecla ROJA del mando a distancia.

El proceso de borrado es irreversible y causa la pérdida definitiva de la grabación.

NOTAS:

• La función de grabación del USB REC no funciona en canales ATV o fuentes externas.
• En modo avance rápido y retroceso pueden aparecer problemas en la reproducción, dependiendo de las características de la memoria USB conectada.
• Los datos grabados no están disponibles para ser utilizados en un dispositivo externo (ordenador) o en otro TV aunque sea del mismo modelo.
  Las grabaciones sólo se podrán ver en el mismo TV en que se realizaron.
• Los programas que requieran un PIN para ser visualizados, no se podrán grabar hasta que éste sea introducido.
• Mientras que la función TimeShift esté en funcionamiento, USB REC quedará desconectado. Se recomienda activar la grabación instantánea (REC) en lugar de TimeShift ▶, si no está seguro de cuándo será visualizada la grabación.

Recuerde: Con la función TimeShift los datos grabados se pierden cuando se apaga el TV.

Lista de abreviaturas

Término abreviado Significa
ATV	Analogue TV Televisión analógica
CEC	Consumer Electronics Control Control de Electrónica del Consumidor
DNR	Digital Noise Reduction Reducción de ruido digital
DTV	Digital TV Televisión digital
CADTV	Cable Digital TV Televisión digital por cable
DVB-T	Digital Video Broadcasting-Terrestrial Emisión de vídeo digital-Terrestre
DVB-C	Digital Video Broadcasting-Cable Emisión de vídeo digital-Cable
DVI	Digital Visual Interface	Interfaz visual digital
EPG	Electronic Pogramme Guide	Guía de Programas Electrónica
HDCP	High-bandwidth Digital Content Protection	Protección de contenido digital de gran ancho de banda
HDMI	High-Definition Multimedia Interface	Interfaz de multimedia de alta definición
MHEG	Multimedia and Hypermedia Expert Group	Grupo de Expertos en Multimedia e Hipermedia
OSD	On Screen Display	Visualización en pantalla
PCM	Pulse Code Modulation	Modulación de código de pulso
USB	Universal Serial Bus	Bus de serie universal
WSS	Wide Screen Signalling	Señalización de pantalla panorámica

Búsqueda de errores

Problema Solución posible
No hay alimentación.	Compruebe si pulsó | en el mando a distancia.Si el indicador del televisor se enciende en rojo, pulse |.Está desconectado el cable de CA?Verifique si ha pulsado | en el televisor.
No se puede usar el televisor.	Las influencias externas como tormentas de rayos, electricidad estática, etc., pueden causar un funcionamiento incorrecto. En este caso, haga funcionar el televisor después de haber apagado primero la alimentación, o desenchufe el cable de red y vuelva a enchufario después de uno o dos minutos.
El mando a distancia no funciona.	Están las pilas insertadas con la polaridades (+,-) bien alineadas?Están agotadas las pilas? (Cámbielas por unas nuevas.)Está utilizando el televisor debajo de luz intensa o fluorescente?Hay una luz fluorescente iluminando el sensor del mando a distancia?
La imagen queda cortada. Es correcta la posición de la imagen?Color inusual, color oscuro o claro, o color no alineado.	Se han hecho correctamente los ajustes de modo de pantalla “Formato de imagen” como tamaño de la imagen? (Página 23)Ajuste el matiz de la imagen.Está excesivamente iluminada la habitación? La imagen podría verse oscura en una habitación demasiado iluminada.Compruebe “IMAGEN” (Página 19).
La alimentación se ha cortado repentinamente.	La temperatura interna de la unidad ha aumentado.Quite cualquier objeto que pueda estar obstruyendo la entrada de ventilación o limpiela.Está encendido “Temporización”? Seleccione “Apagado” en el menú “TIEMPO” (Página 20).Están activados “Apa. sin señal” o “Desconexión”?
No hay imagen. Están correctas las conexiones al equipo externo? (Páginas 13, 14 y 15)Se selecciona correctamente el tipo de señal de entrada tras la conexión? (Página 10)Se ha seleccionado la fuente de entrada correcta? (Página 10)Es correcto el ajuste de la imagen? (Página 19)Está conectada correctamente la antena? (Página 8)
No hay sonido. Está el volumen demasiado bajo?Asegúrese de que los auriculares no estén conectados.Compruebe si pulsó en el mando a distancia.
El televisor en ocasiones hace un sonido extraño (crujidos).	Esto no es un fallo de funcionamiento. Esto ocurre cuando el mueble del TV se expande y contrae ligeramente debido a los cambios de temperatura. Esto no afecta el funcionamiento del televisor.

Advertencias relativas al uso en lugares con altas y bajas temperaturas

• Cuando el televisor se utiliza en un lugar con temperatura baja (por ejemplo, habitación, oficina), la imagen puede dejar trazas o parecer ligeramente retrasada. No se trata de una avería, el televisor volverá a funcionar correctamente con temperaturas normales.
• No deje el televisor en un sitio frío o caliente. Además, no hay que dejar el televisor en un lugar expuesto a la luz solar directa ni cerca de un radiador, ya que puede provocar una deformación de la carcasa y un mal funcionamiento del panel LCD.
  Temperatura para guardar el televisor: -20 °C a +60 °C.

Información sobre la licencia de software para este producto

Composición del software

El software incluido en este producto está compuesto por varios componentes de software cuyos derechos de propiedad intelectual pertenecen a SHARP o a terceros.

Software desarrollado por SHARP y/o terceros

La propiedad intelectual de los componentes del software y de diversos documentos pertinentes incluidos con este producto que han sido desarrollados o escritos por SHARP son propiedad de SHARP y están protegidos por la Ley de Propiedad Intelectual, tratados internacionales, y otras leyes pertinentes. Este producto también utiliza software y componentes de software distribuidos gratuitamente cuyos derechos de propiedad intelectual pertenecen a terceros.

Montaje del televisor en una pared

• Este televisor se instalará en la pared solamente con el soporte de montaje en pared disponible a través de SHARP (Página 5). El uso de otras soportes de montaje en pared puede conducir a una instalación inestable y esto puede causar lesiones graves.
• El montaje del televisor en color LCD requiere unos conocimientos especiales y sólo deberá llevarla a cabo personal de servicio cualificado. Los clientes no deberán intentar hacer este trabajo ellos mismos. SHARP no se hace responsable del montaje incorrecto ni del montaje que pueda causar accidentes o lesiones.
• Puede preguntar al personal de servicio cualificado acerca de la utilización de un soporte opcional y accesorio para montar el televisor en una pared.
• Para instalar este televisor en una pared, primero retire la cinta adhesiva en los dos lugares en la parte trasera del televisor, y luego utilice los tornillos suministrados con el soporte de montaje en pared para fijarlo a la parte trasera del televisor.
• Cuando instale el televisor en la pared, debe acoplar el poste para soporte.

Especificaciones

Elemento			TELEVISOR A COLOR LCD 24", Modelo: LC-24LE210E, LC-24LE220E.	TELEVISOR A COLOR LCD 32", Modelo: LC-32LE210E, LC-32LE220E, LC-32LB220E, LC-32LS220E.
Panel LCD			24" BLACK TFT LCD LED TV 32" BLACK TFT	LCD LED TV
Resolución			6.220.800 puntos (1.920 x 1.080 píxeles)
Sistema de color de vídeo PAL/SECAM/NTSC 3			58/NTSC 4.43/PAL 60
Funciones del TV	Estándar del TV	Analógica C	CIR (B/G, I, D/K, L/L')
		Digital DVB-T	(2K/8K OFDM)(H.264), DVB-C (sólo Lx220)
	Recepción de Canales	VHF/UHF	Canales E2-E69, canales F2-F10, canales I21-I69, canales IR A-IR J (Digital: canales IR A-E69)
		CATV Hiperbanda, canales S1-S41
	Sistema de sintonización del TV		999 canales preajustados automáticamente: excepto nórdicos / 9999 canales: nórdicos (ATV: 99 canales), etiquetado automático, clasifi cación automática
	ESTÉREO / BILINGÜE NICAM/A2
Ángulos de visión H: 176°, V: 176°
Amplifi cador del audio 6 W x 2 10 W x 2
Altavoz (25 mm x 100 mm) x 2 (30 mm x 100 mm) x 2
Terminales	Antena TV		UHF/VHF 75 Ω tipo Din (Analógico y Digital)
	SERVICE		∅ 3.5 mm jack
	SCART		SCART (entrada AV, entrada RGB, salida TV, entrada Y/C)
	PC INPUT		VGA (D-Sub 15 pin), toma de 3.5mm ∅
	COMPONENTS		COMPONENTS IN: Y/PB(CB)/PR(CR), clavija RCA (AUDIO R/L)
	HDMI1		HDMI, toma de 3.5mm ∅
	HDMI2		HDMI, toma de 3.5mm ∅
	HDMI3		HDMI, toma de 3.5mm ∅
	AV		Conector RCA (entrada AV)
	MEDIAPLAYER / TIME-SHIFT / USB REC		USB 2.0 HOST (Tipo A)
	Salida de Audio Digital		Salida de Audio Digital RCA S/PDIF
	C. I. (Interfaz Común)		EN50221, R206001, especificaciones CI+ (sólo Lx220)
	Auriculares		∅ 3.5 mm jack (Salida de Audio)
Idioma OSD			Checo, danés, alemán, inglés, estonio, finlandés, francés, griego, holandés, húngaro, italiano, latvio, lituano, noruego, polaco, portugués, ruso, eslovaco, esloveno, español,sueco, turco, ucraniano, bielorruso, rumano.
Alimentación requerida			AC 220-240 V, 50 Hz
Consumo energético (Método IEC62087)			30 W (0.25 W en espera)	85 W (0.25 W en espera)
Peso			4,9 Kg (Sin soporte), 6 Kg (Con soporte)	8,5 Kg (Sin soporte), 9,8 Kg (Con soporte)
Temperatura de funcionamiento			0 °C to +40 °C

Especificaciones medioambientales

		24”	32”
*1 Modo Encendido (W) (MODO HOGAR)		25 W	63 W
*2 Modo Ahorro de Energía (W)	ECO	22 W	48 W
*3 Modo Espera (W)		0.25 W	0.25 W
*4 Modo Apagado (W)		0.18 W	0.18 W
*5 Consumo de energía anual (kWh)		37 KWh	92 KWh
*6 Consumo de energía anual en el Modo Ahorro de Energía (kWh)	ECO	31 KWh	71 KWh

*1 Medido según la IEC 62087 Ed.2.

*2 Para más información acerca de la función Ahorro de Energía, consulte las páginas relacionadas en este manual.

*3 Medido según la IEC 62301 Ed.1.

*4 Medido según la IEC 62301 Ed.1.

*5 El consumo de energía anual se calcula tomando como base el consumo de energía en el Modo Encendido (MODO HOGAR), viendo la televisión 4 horas al día, 365 días al año.

*6 El consumo de energía anual se calcula tomando como base el consumo de energía en el Modo Ahorro de Energía, viendo la televisión 4 horas al día, 365 días al año.

NOTA

- El consumo de energía en el Modo Encendido varía dependiendo de las imágenes mostradas por el televisor.

Información sobre la etiqueta ecológica de la UE

Televisor LCD de Sharp con etiqueta ecológica de la UE

Este producto ha sido oficialmente galardonado con la etiqueta ecológica de la Unión Europea, "La Flor" (más información en la "Decisión de la Comisión 2009/300/EC - OJ L 82/3", con fecha 28 de marzo de 2009).

Sharp es la primera compañía que consigue la etiqueta ecológica por sus televisores, lo que es una muestra más de nuestro compromiso de mejorar el medio ambiente.

La Flor sólo se concede a los productos que cumplen rigurosos requisitos y demuestran su contribución a la mejora del medio ambiente. Si quiere más información, vaya a: http://www.ecolabel.eu

¿Por qué este producto de Sharp destaca desde el punto de vista ecológico?

Este televisor utiliza una pantalla de cristal líquido (LCD) en lugar del clásico tubo de rayos catódicos(CRT). Algunas de las ventajas son:

- Diseño de alta eficiencia energética. Esto nos permite reducir el consumo de energía y ahorrar dinero.

- Consumo de energético reducido en los modos funcionamiento y vigilia. Es posible el ahorro de energía en estos diferentes modos (consulte el Apéndice en este manual de instrucciones).

- La vida útil de la luz de fondo es aproximadamente 2,5 veces superior a la de un CRT.

- Este televisor cumple los requisitos químicos de la etiqueta ecológica de la UE.

- Se concede una garantía de funcionamiento de un mínimo de dos años en todos los estados de la UE.

- Cuando este modelo deje de producirse, las piezas de recambio se podrán encontrar durante:

siete años, en el caso de los componentes eléctricos
cinco años, en el caso de las piezas mecánicas
cuatro años, en el caso de las partes decorativas

- Este producto se ha diseñado para que su desmontaje, recuperación y reciclaje resulten sencillos, y no se deseche con los residuos domésticos. Para obtener más información, consulte “Instrucciones para la eliminación de residuos” en este manual de instrucciones.

- En caso de que sea necesaria una reparación, póngase en contacto con su distribuidor. También puede contactar con su servicio técnico local autorizado por Sharp (consulte su servicio técnico local en la web de Sharp).

¿Qué puede hacer para contribuir a la protección del medio ambiente?

- No deje el televisor en modo inactividad; desenchúfelo cuando no vaya a utilizarlo durante un tiempo. La energía que se consume es nula si desenchufa el televisor o casi nula si el TV tiene un interruptor de red. La ubicación del interruptor de red la encontrará descrita en el manual de usuario.

- Puede reducir el consumo energético cuando el televisor está en funcionamiento mediante la reducción del brillo de la retroiluminación. Esto reducirá los costes generados por su funcionamiento.

Julio de 2009

Eliminación del televisor al terminar su vida útil

Atención: su producto está marcado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deben mezclarse con la basura domestica general. Para estos productos hay un sistema de recolección separado.

A. Información sobre eliminación para usuarios particulares

1. En la Unión Europea

Atención: si quiere desechar este equipo, ¡por favor no utilice el cubo de la basura habitual!

Los equipos eléctricos y electrónicos usados deben tratarse por separado de acuerdo con la legislación que requiere un tratamiento, una recuperación y un reciclaje adecuados de los equipos eléctricos y electrónicos usados.

Tras la puesta en práctica por parte de los estados miembros, los hogares de particulares dentro de los estados de la Unión Europea pueden devolver sus equipos eléctricos y electrónicos a los centros de recogida designados sin coste alguno *. En algunos países* es posible que también su vendedor local se lleve su viejo producto sin coste alguno si Ud. compra uno nuevo similar.

*) Por favor, póngase en contacto con su autoridad local para obtener más detalles.

Si sus equipos eléctricos o electrónicos usados tienen pilas o acumuladores, por favor deséchelos por separado con antelación según los requisitos locales.

Al desechar este producto correctamente, ayudará a asegurar que los residuos reciban el tratamiento, la recuperación y el reciclaje necesarios, previniendo de esta forma posibles efectos negativos en el medio ambiente y la salud humana que de otra forma podrían producirse debido a una manipulación de residuos inapropiada.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y pregunte por el método de eliminación correcto.

Para Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin coste alguno, incluso si no compra ningún nuevo producto. Se puede encontrar una lista de otros centros de recogida en la página principal de www.swico.ch o www.sens.ch.

B. Información sobre Eliminación para empresas usuarias

1. En la Unión Europea

Si el producto se utiliza en una empresa y quiere desecharlo:

Por favor póngase en contacto con su distribuidor SHARP, quien le informará sobre la recogida del producto. Puede ser que le cobren los costes de recogida y reciclaje. Puede ser que los productos de tamaño pequeño (y las cantidades pequeñas) sean recogidos por sus centros de recogida locales.

Para España: por favor, póngase en contacto con el sistema de recogida establecido o con las autoridades locales para la recogida de los productos usados.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y pregunte por el método de eliminación correcto.

Las baterías suministradas con este producto contienen pequeñas cantidades de Plomo.

Para EU: El contenedor de basura con ruedas tachado indica que las baterías usadas no deben mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente de baterías usadas, para permitir un correcto tratamiento y reciclado de acuerdo con la legislación vigente. Por favor póngase en contacto con el sistema de recogida establecido o con las autoridades locales para la recogida selectiva de las baterías usadas.

Para Suiza: Las baterías usadas deben ser retornadas al punto de venta.

Para otros países fuera de la Unión Europea: Por favor póngase en contacto con las autoridades locales para un correcto procedimiento de eliminación de las baterías usadas.

Protección medioambiental

"SHARP es una Compañía Respetuosa con la Gente y el Medio Ambiente"

Los Logros de SHARP en el Medio Ambiente

• Reducción del consumo de energía en sus televisores
• Mejora del rendimiento y reducción de costes de proceso al mínimo
• Uso de materiales reciclables y "Respetuosos con el Medio Ambiente".

Pautas para el usuario sobre la manipulación de embalajes, pilas y televisores usados:

• Embalajes: Puede depositar el cartón en contenedores especiales que los ayuntamientos disponen para este fin en las ciudades.
  La reutilización de materiales de los embalajes puede reducir el consumo de materias primas y el volumen de residuos y basuras.
• Pilas: Se recomienda usar pilas "limpias" (no contienen mercurio) y al final de su utilización depositarlas en las tiendas del sector que disponen de un contenedor para tal
  Pueden ser entregados a la tienda donde lo compraron si lo admite, o contactar con su ayuntamiento y consultar sobre la recogida, reciclaje o reuso de aparatos usados.
  Nunca dejar el aparato usado en la calle o en el contenedor de basuras.

fin. NO tirarlas al contenedor de basuras

- Televisores Usados:

[ ] : LC-24LE210/220E
LC-32LE210/220E
LC-32LB220E
LC-32LS220E

SHARP®

SHARP ELECTRÓNICA ESPAÑA S.A

Polígono Industrial Can Sant Joan

Calle Sena 2-10

08174 SANT CUGAT DEL VALLÉS

BARCELONA (ESPAÑA)

SHARP CORPORATION

http://www.sharp-eu.com

PIN

Printed in Spain

Gedruckt in Spanien

Imprimé en Espagne

Stampato in Spagna

Gedrukt in Spanje

Impreso en España

Impresso no Espanha

TINS-E769WJZZ

10P08-SP
