Tipo de producto	Reproductor de MP3
Marca	Samsung
Modelo	YH-820
Capacidad de almacenamiento	5 GB (disco duro interno)
Pantalla	LCD de 1,5 pulgadas, 65.000 colores
Formatos de audio compatibles	MP3 (8-320 kbps, 8-48 kHz), WMA (48-192 kbps, 8-48 kHz)
Funciones de sonido	SRS WOW (sonido envolvente 3D, TruBass)
Ecualizador	Modos predefinidos
Grabación	Grabación de voz (micrófono interno) y grabación de línea (MP3 directo)
Conectividad	USB 2.0 (alta velocidad, hasta 50 Mbps), entrada de línea
Alimentación	Batería de ion de litio recargable integrada (3,7 V, 650 mAh)
Autonomía	Hasta 8,5 horas de reproducción
Dimensiones	49,8 x 88,1 x 13,8 mm
Peso	84,5 g
Reproducción de imágenes	JPEG (visualización y presentación de diapositivas)
Funciones adicionales	Reproducción aleatoria, repetición, bucle A-B, bloqueo (Hold), protector de pantalla, apagado programado
Sistema operativo compatible	Windows 2000 SP4, Windows XP
Software incluido	Samsung Music Studio, Multimedia Studio
Actualización de firmware	Soportada (consultar www.samsung.com)
Contenido de la caja	Reproductor, auriculares, cable USB, cable de línea, cargador, CD de instalación, manual de usuario, clip para cinturón

Preguntas frecuentes - YH-820 SAMSUNG

¿Cómo enciendo y apago el reproductor Samsung YH-820?

Para encender, mantenga presionado el botón ▶II. Para apagar, mantenga presionado el mismo botón nuevamente.

¿Qué formatos de audio reproduce el YH-820?

Reproduce archivos MP3 (8-320 kbps) y WMA (48-192 kbps). No reproduce otros formatos como WAV o AAC.

¿Cómo transfiero música desde mi PC al reproductor?

Conecte el reproductor mediante el cable USB, instale Samsung Music Studio desde el CD, luego arrastre archivos a la ventana del dispositivo o use el botón 'Transmit to your portable device'.

¿Cómo puedo grabar música desde una fuente externa (CD, radio)?

Conecte la fuente externa al puerto LINE IN del reproductor con el cable incluido. Luego mantenga presionado el botón REC para iniciar la grabación; presione REC nuevamente para detenerla. Los archivos se guardan como MP3.

¿Qué hago si la pantalla no muestra nada o el reproductor no responde?

Puede reiniciar el reproductor conectándolo al cargador. Asegúrese de que el interruptor Hold esté desactivado. Si el problema persiste, use la utilidad de recuperación en el PC desde Samsung Music Studio.

¿Cuánto dura la batería y cómo se carga?

La batería de ion de litio integrada ofrece hasta 8,5 horas de reproducción. La carga completa toma aproximadamente 3 horas la primera vez y 2,5 horas en cargas posteriores. Use el cargador incluido.

¿Puedo ver imágenes en el YH-820?

Sí, puede ver imágenes JPEG. Use Multimedia Studio para transferir imágenes al reproductor. También puede crear presentaciones de diapositivas con música de fondo.

¿Cómo configuro el ecualizador o el sonido envolvente SRS?

Vaya a Settings > EQ para elegir entre modos como WOW, SRS o TruBass. En Settings > SRS Settings puede ajustar los niveles de cada efecto.

¿Cómo formatear el reproductor?

Conecte el reproductor al PC, abra Samsung Music Studio, seleccione Recovery utility y pulse Format Device. Elija FAT32 como sistema de archivos. ¡Advertencia! Se borrarán todos los datos.

¿El reproductor es compatible con Mac o Linux?

El manual indica compatibilidad solo con Windows 2000 SP4 y Windows XP. No se menciona soporte para Mac o Linux. Es posible que funcione como dispositivo de almacenamiento masivo, pero el software incluido no es compatible.

MANUAL DE USUARIO YH-820 SAMSUNG

• Soporte de dispositivo de
  almacenamiento masivo
• Reproducción de MP3 y WMA
• Visor de archivos de imagen
• Grabación directa de MP3
• Transferencia de datos de alta
  velocidad mediante USB 2.0
• Sonido envolvente SRS WOW
• Pantalla LCD de 65.000 colores
  de 1.5 pulgadas
• Posibilidades de actualización
• Pila de ion de litio recargable e
  integrada

Contenido

Contenido

Preparativos

Instrucciones de seguridad....4

Segundad en el uso del cargador de pilas ....6 Reservizadas en planes.

Precauciones para recargar Corporaciones

Ubicación de los controles....11

Conexión al ordenador

Conexión del reproductor al PC....12

Instalación manual del controlador USB....16

Desconexión del cable USB....18

Formatear en el ordenador 19

Oso de utilidades de recuperación 20 Cómo utilizar Music Studio 21

- Descargar archivo 21

- Cigar un álbum 20

- Crea un album - Conversión de archives de audio 22

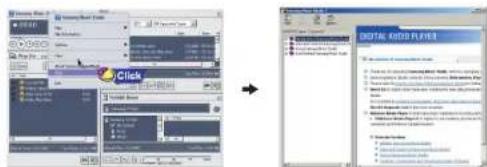

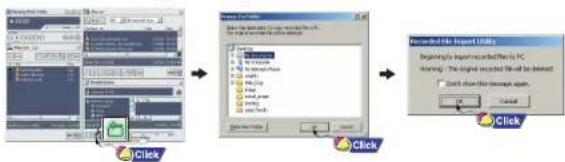

- Conversion de archivos de avolo - Cargar un archivo grabado 24

Cómo consultar la avuda en Music Studio....25

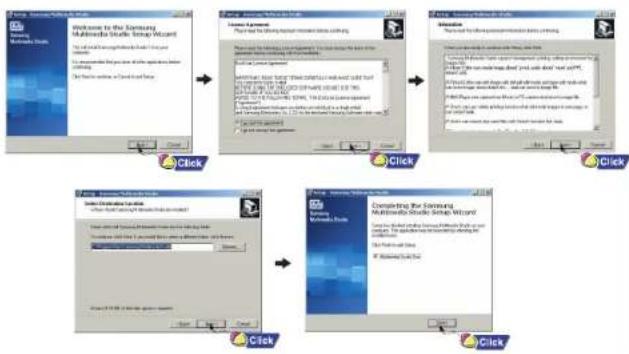

Cómo instalar Multimedia Studio 26

Cómo utilizar Multimedia Studio....28

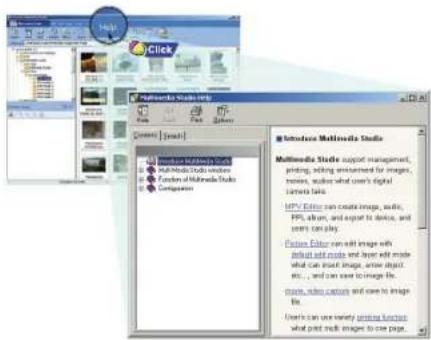

Cómo consultar la ayuda en Multimedia Studio ....35

Utilización del reproductor

Reproducir música 36

Función Hold / Repelición bucle 37

Búsqueda en archivos de música 38

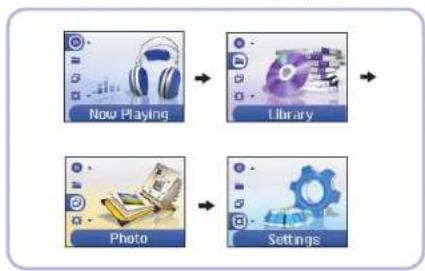

Modo Menú 39

Utilización del reproductor

Explorar la música....40

- Buscar y seleccionar archivos de música ....40

- Opciones de reproducción (Artistas, Albumes, Platas, Génercos) 42

- Selección de una lista de reproducción....43

- Opciones de reproducción (listas de reproducción)....43

- Buscar y seleccionar archivos de voz ....44 - Oprese y de reproducción (archarias de voz) ....44

- Opciones de reproducción (grabaciones de voz)....44 Grabación de voz....45

Gradación de 192 Grajanón do archivane MP2

Grabación de archivos mi-3....46 Visualización de archivos de imagen 47

Visualización de presentaciones de diapositivas 48

Funciones adicionales

Reproducción aleatoria y de repetición....49

Ajustes del equalizador....50

Configuración de SRS....51

Ajustes de gradación....52 Configuración de la luz de fondo....52

Configuración del contraste 53

Configuración del protector de pantalla....53

Efecto de fundido....54

Configuración de apagado....55

Configuración del idioma....56 Restaurar la configuración predeterminada....58

Restadora: la configuración prede/eminada 50 Información del repreductor 56

Asistencia al cliente

Solución de problemas 61

Especificaciones 63

Instrucciones de seguridad

Instrucciones de seguridad

Lea y comprenda todas las instrucciones para evitar lesiones a su persona o daños al equipo.

Non esporre a temperatura estreme (superiori a 35°C o inferiori a - 5°C). Non esporre alfumidità.	No ejerza mucha presión en el aparato.	No deje que otras sustancias extrañas entren en el aparato.
No lo exponga a suslanctas químicas tales como el benceno o los solventes.	No utilice la unidad cerca de algún aparato que genere un campo magnético fuerte.	No lo exponga a la radiación solar directa o a fuentes de calor.

* Tenga en cuenta que declinamos toda responsabilidad por daños o pérdida de datos guardados o grabados debido a la averla, reparación u otras causas.

| Auriculares

Siga las instrucciones de seguridad de tráfico

• No utilice el auditorso mientras conduce un automóvil o monta en bicicleta. No solo es peligroso, sino que va contra la ley.
• Para evitar accidentes, no suba demasiado el volumen de los auriculares mientras pasea con ellos.

Protéjase los oídos

• No suba demasiado el volumen.
  Los médicos advierten del peligro de una exposición prolongada a un volumen elevado.
• Deje de utilizar el dispositivo o baje el volumen si tiene zumbidos en los oidos.

I Condiciones ambientales de funcionamiento

• Temperatura del ambiente: 5°C - 35°C (41°F - 95°F)
  ● Humedad: 10 - 75%

Información medioambiental

• Siga las directrices locales para eliminación de residuos cuando tire paqueles, pilas y viejas aplicaciones electrónicas.
• El reproductor está embalado en cartón, polietileno, etc. y no utiliza materiales innecasarios.

Seguridad en el uso del cargador de pilas

Precauciones para recargar

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA. NO LO ABRA

Las partes del cargador que no están aisladas pueden causar una descarga eléctrica.

Para su seguridad, no abra la cubierta del cargador.

Lea este Manual de usuario para prevenir cualquier

problema que pudiera ocurrir mientras utiliza el cargador.

40

- No utilice el cargador cerca de fuentes de agua para evitar que se produzca un incendio o una descarga eléctrica.

Aerencia

- Para evitar que se produzca una descarga eléctrica, utilice el cargador únicamente con una toma de corriente que tenga la misma forma que el enchufe del convertidor.

- Asegúrese de que el enchufe del cargador este insertado completamente dentro de la toma de alimentación.

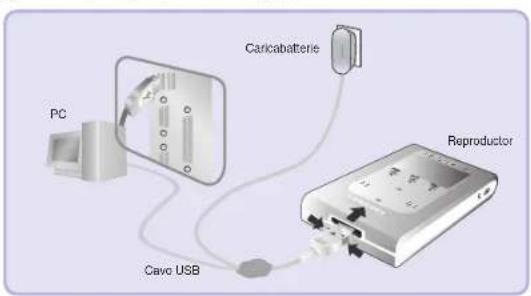

Se suministra un cargador con el reproductor.

Enchufe el cargador en un tomacorriente de pared.

* El piloto luminoso del cable USB se pone de color verde una vez completada la carga.

* La primera vez que se cargue la batería, tardará aproximadamente 3 horas.

El tiempo de recarga de la pila en funcionamiento normal es aproximadamente 2,5 horas.

- Para evitar el riesgo de que se produzca un incendio, no la cargue durante más de 12 horas. - No enchufe varios aparatos en el mismo la toma de alimentación.

- No use una pila recargable intema dañada ni un adaptador de recarga dañado.

- Cargue completamente la pila recargable antes de usarla por primera vez y después de varios meses sin usarla.

- La carga en exceso reducirá la duración de la batería.

- La pila recargable es un elemento consumible y su capacidad disminuirá gradualmente.

- Para prolongar la vida de su pila, use la pila completamente cargada hasta que se descargue completamente y luego vuelva a cargarla completamente antes de usarla.

Si usted carga una pila que no está completamente descargada, el tiempo de funcionamiento de la pila disminuirá. En este caso, repita el ciclo de carga/descarga varias veces.

- No deje que objetos metálicos tales como collares o monedas, se pongan en contacto con los terminales (partes metálicas) del cargador y de la pila recargable integrada.

Puede haber un fuego o una sacudida electrica.

- No toque el cargador con las manos mojadas.

Características Características

Soporte de dispositivo de almacenamiento masivo

- Puede utilizar la unidad de disco duro de 5 GB integrada para almacenar toda la biblioteca de música y como unidad externa en el PC para almacenar otros archivos de datos.

Reproducción de MP3 y WMA

- El reproductor admite reproducción de MP3 y WMA.

Visor de archivos de imagen

- Puede ver las imágenes JPG. Los archivos de imagen editados con Multimedia Studio se pueden ver en forma de presentación de diapositivas.

Grabación directa de MP3

- Puede convertir música de CD, cintas y radio en archivos MP3 sin un PC.

Transferencia de datos de alta velocidad USB 2.0

- Máxima velocidad de transferencia de datos de 50 Mbps.

Sonido envolvente SRS WOW

- La función 3D envolvente (SRS) añade al sonido un efecto espacial.

Pantalla LCD de 65.000 colores de 1,5 pulgadas

- La pantalla LCD de 65.000 colores de 1,5 pulgadas permite visualizar archivos de imágenes de alta calidad.

Posibilidades de actualización

- Puede actualizar los programas integrados a medida que estén disponibles. Consulte la página Web (www.samsung.com) para ver si hay actualizaciones.

Pila de ion de litio recargable e integrada

- La pila de litio recargable integrada ofrece hasta 8,5 horas de tiempo de reproducción. El tiempo puede variar según el uso.

Accesorios

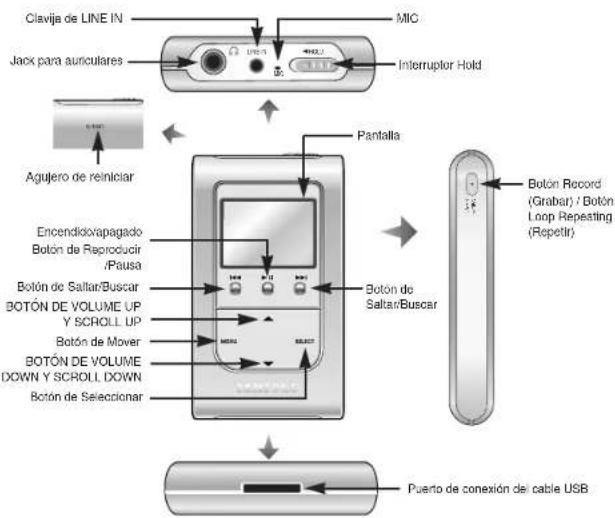

Ubicación de los controles

Reproductor

Clip para el cinturón

Auriculars

Cable de línea de entrada

Cavo USB

Manuale d'uso

Caricabatterle

CD di installazione

Modelo	YH-820 MC
Memoria integrada	5GB

• El diseño de los accesorios está sujeto a cambios de mejora sin previo aviso.
• La capacidad de la memoria integrada utilizable es inferior a la indicada, ya que el microprograma interno utiliza parte de la memoria también.
• La velocidad de funcionamiento puede reducirse si la memoria interna no tiene espacio libre.

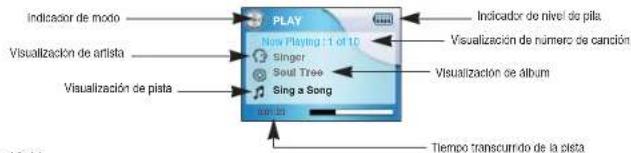

Pantalla

Conexión del reproductor al PC

Conexión del reproductor al PC

□ Requisitos del sistema.

● Windows 2000 Service Pack 4/XP
● Windows Media Player 9.0 o superior
● Internet Explorer 6.0 o superior
● Pentium 200MHz o superior.
- 50MB de espacio disponible en disco
● Unidad de CD-ROM. (doble velocidad o más)
● Puerto USB (2.0) compatible.
- DirectX 8.0 o posterior.

门

- Inicie sesión en su PC como administrador (Usuario principal) e instale el software suministrado (Music/Multimedia Studio) en Windows 2000 o XP. De lo contrario, no se completará la instalación.

Antes de conectar el reproductor al PC, asegúrese de haber instalado Samsung Music Studio. Si aparece al "Asistente para añadir nuevo hardware", pulse el botón [Cancel] (Cancelar) e instale Samsung Music Studio.

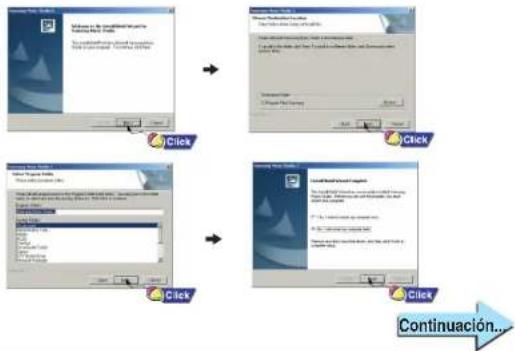

Instalación del software

1 Inserte el CD de instalación en la unidad de CD-ROM. Aparecerá la imagen inferior. Seleccione [Install Samsung Music Studio].

2 Siga las instrucciones que aparecen en pantalla para completar la instalación.

Conexión del reproductor al PC

Conexión del reproductor al PC

I Conexión del reproductor a un PC mediante el cable USB

3 Conecte el cable USB al puerto USB del ordenador.
4 Conecte el cable USB al puerto de conexión del cable USB del reproductor y después enchufe el cargador a la toma de alimentación.

- Si desconecta el cable USB del PC mientras se está ejecutando un comando o al comenzar la Instalación del controlador USB, es posible que el PC no funcione correctamente.

5 El controlador USB muestra un mensaje que indica que está buscando un nuevo dispositivo. Quizá no vea la pantalla de visualización durante la instalación. Vaya al administrador de dispositivos para comprobar que la instalación se ha completado con éxito.
6 Al instalar el controlador USB, aparecerá "Samaung YH-820 USB Device" en [System Properties] → [Device Manager].

Cómo comprobar el controlador USB

Windows 2000/XP:

1) Panel de control > Sistema > Hardware >
Administrador de dispositivos → Unidades de disco →
Samsung YH-820 USB Device
2) Panel de control → Sistema → Hardware →
Administrador de dispositivos →
Universal Serial Bus Device →
YH-820 Mass Storage Device

7 Si el controlador USB no se instala automáticamente, consulte la página siguiente.

Instalación manual del controlador USB

Instalación manual del controlador USB

Si el controlador USB está bien instalado, vaya a "Descargar archivo" (pág. 21). Siga los pasos indicados a continuación si el controlador de USB no está instalado:

I Cuando ocurre un error durante la instalación del controlador USB

1 Compruebe el administrador de dispositivos.

● Windows 2000/XP (Professional):

Panel de control > Sistema > Hardware >

Administrador de dispositivos

2 Compruebe si aparece un dispositivo con un punto de exclamación o una marca de interrogación (visualizado como dispositivo desconocido o dispositivo USB).

3 Haga doble clic en el dispositivo que aparece con un punto de exclamación o una marca de interrogación.

[Unreadable]

• Si utiliza Windows 2000 y su versión de Windows no reconoce el controlador USB, descargue a instale el último paquete de servicio de windowsupdate.microsoft.com
• El método de instalación puede variar en función del tipo de PC o sistema operativo. Contacte con su distribuidor de PC o centro de servicios para obtener información sobre la instalación.
• Si tienen lugar errores continuamente cuando instala el controlador USB, vuelva a conectar el cable USB tras reiniciar el sistema.

4 Después de seleccionar la unidad haga clic en [Reinstalar controlador].
5 Seleccione [Install the software automatically] (Instalar el software automáticamente) y haga clic en [Next] (Siguiente) para terminar.

Desconexión del cable USB

Formatear en el ordenador

• Tras completar la transmisión de archivos, debe desconectar el cable de este modo:
  ● Cierre Music Studio y Multimedia Studio.

1 Haga doble clic en la flecha verde de la barra de tareas de la parte inferior derecha de la ventana.

2 Cuando aparece el mensaje [Hardware device stopped] (Dispositivo de hardware detenido), pulse el botón [OK] (Aceptar) y desconecte el cable USB.

1 Seleccione [Start] (Inicio) → [Programas] → [YH-820 Samsung Music Studio] en el escritorio y [Recovery utility] (Herramienta de recuperación).

2 Pulse el botón [Format Device] (Dispositivo de formato) Cuando aparezca la pantalla de formato, seleccione el sistema de archivos FAT32 y después pulse el botón [Start] (Inicio).

入口全网

• Al formatear se restablecerán todos los menús previamente preseleccionados y se eliminarán los archivos de datos o canciones existentes.
• Tenga cuidado porque los archivos formaleados no pueden recuperarse.

Uso de utilidades de recuperación

Cómo utilizar Music Studio

Se puede emplear la Herramienta de recuperación para recuperar el sistema en caso de que suceda lo siguiente:

• Si aparece uno de los siguientes mensajes:
• Connect to PC and repair firmware with recovery utility.
• Connect to PC and rebuild database with recovery utility.
• Si aparece el mensaje 'Loading' (Cargando) y el dispositivo parece no funciona al encenderlo.
• Si no funciona correctamente la búsqueda de archivos en la Menu Library (Biblioteca de menús).

1 Conecte el reproductor al PC.
2 Seleccione [Start] (Inicio) · [Programas] · [YH-820 Samsung Music Studio] en el escritorio y [Recovery utility] (Herramienta de recuperación).

- Para obtener más detalles sobre la recuperación pulse [Help] (Ayuda) para consultar la ayuda.

3 Seleccione el método de recuperación que desea utilizar.

- Consulte la ayuda para obtener información acerca de cada método.

• Music Studio es el programa que le permite descargarse archivos de música al reproductor, así como reproducir música en el PC.
• No se pueden reproducir los archivos descargados sin Music Studio.

| Descargar archivo

1 Conecte el reproductor al PC.
2 Pulse el botón [Add] (Añadir) en la parte superior de la ventana Play List para ver el archivo que desee en esa ventana.

3 Seleccione el archivo que desea trasladar al reproductor y arrástrelo y colóquelo en [Samsung YH-820] del reproductor o pulse el botón [Transmit to your portable device] (Enviar al dispositivo portátil).

- Se descargarán al reproductor los archivos seleccionados.

②

N

• Puede transmitir los archivos desde la ventana File List (Lista de archivos) de la misma forma descrita anteriormente.
• Si selecciona [yes] en la ventana [Get ID3 Tag] durante la descarga del archivo, la información de la canción (etiqueta ID3) del archivo se modificará con la información correcta.
• Consulte la [Help] (Ayuda) para obtener más información acerca de cómo utilizar Music Studio.

Cómo utilizar Music Studio

Cómo utilizar Music Studio

- Los álbumes descargados a la unidad se pueden consultar en la [Library]→ [Playlists] del menú.

I Crear un álbum

1 Conecte el reproductor al PC.
2 Pulse el botón [To Album List] (A la lista de álbumes) en la ventana Play List para ir a la ventana [Save album name]. Escriba el nombre de la lista de reproducción actual y pulse el botón [OK] (Aceptar).

3 Pulse el botón [New Album] (Nuevo album) para seleccionar el nombre, la imagen básica y la imagen del álbum de nuevo álbum y después pulse [OK] (Aceptar).

● Aparecerá la ventana Play List para el nuevo álbum.

• Puede descargar todos los álbumes al reproductor: para ello, seleccione los álbumes en la ventana.
  Album List (Lista de álbumes).
• Consulte la [Help] (Ayuda) para obtener más información acerca de cómo utilizar Music Studio.

| Conversión de archivos de audio

1 Inserte en el PC el CD con la música que desee convertir.
2 Pulse el botón [To CD-ROM Mode] (Al modo CD-ROM) de la ventana File List (Lista de archivos).
3 Cuando aparezca la ventana [Match] (Coincidencia), pulse el botón [Accept Match] (Aceptar coincidencia).

- Se mostrará la información de las pistas del CD.

4 Seleccione el archivo que desea convertir y pulse el botón [CD Ripping] (Copiar CD).
- El archivo seleccionado se convertirá en un archivo MP3 y se guardará en la carpeta [MI Música] de la unidad C.

• Haga clic con el botón derecho en la parte superior de Music Studio y vaya a [Options] → [File Conversion Settings] · [Format] (Opciones / Configuración de conversión de archivos) para modificar los valores de conversión.
• Consulte la Ayuda para obtener más información.

Cómo utilizar Music Studio

Cómo consultar la ayuda en Music Studio

Cargar un archivo grabado

1 Conecte el reproductor al PC.
2 Pulse el botón [Importing recorded file to PC] (Importando archivo grabado al PC) en la ventana Portable Device (Dispositivo portátil).
3 Seleccione la carpeta que vaya a cargar y pulse el botón [OK] (Aceptar).
4 Si aparece una ventana de mensaje, pulse el botón [OK] (Aceptar).

- Tenga en cuenta que el archivo que se está grabando en el ordenador se eliminará automáticamente si carga el archivo grabado en el ordenador.

图2-5
- Consulte la [Help] (Ayuda) para obtener más información acerca de cómo utilizar Music Studio.

Después de ejecutar Music Studio, haga clic en el botón ? de la parte superior de la pantalla o pulse la tecla F1.

- Aparecerá la Ayuda.

Coloque el cursor sobre Music Studio y haga clic con el botón derecho del ratón. Aparecerá la siguiente ventana.

● Haga clic en Ayuda para que aparezca la ventana Ayuda.

• La tecnología de reconocimiento de música y los datos relacionados los ofrece Gracenote y Gracenote CDDB® Music Recognition ServiceSM.
• CDDB es una marca registrada de Gracenote. El logotipo de Gracenote, el logotipo de Gracenote CDDB y el logotipo de "Powered by Gracenote CDDB" son marcas comerciales de Graconote. Music Recognition Service y MRS son marcas de servicio de Graconote.
• Si hay un servidor de seguridad instalado en el PC, puede que no sea posible importar la información CDDB.

Cómo instalar Multimedia Studio

Cómo instalar Multimedia Studio

- Multimedia Studio es un programa que permite editar imágenes, reproducir vídeos, convertir archivos de distinto formato y crear álbumes multimedia.

1 Inserte el CD de instalación en la unidad de CD-ROM. Seleccione [Install Multimedia Studio] (Instalar Multimedia Studio).

2 Seleccione el idioma

3 Siga las instrucciones que aparecen en pantalla para completar la instalación.

Cómo utilizar Multimedia Studio

Cómo utilizar Multimedia Studio

- Ejecute Multimedia Studio desde el Escritorio.

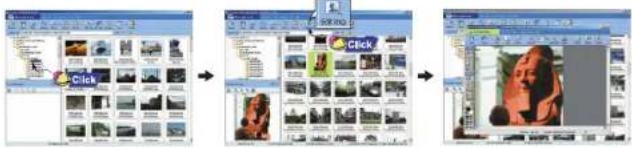

Edición de imágenes

1 Seleccione la carpeta que contiene las imágenes que desea editar en el directorio que aparece en la sección superior izquierda de Multimedia Studio. - Los archivos guardados se mostrarán en la ventana con la lista de archivos de la derecha.
2 Seleccione la imagen que desea editar. ● La imagen seleccionada aparecerá en la ventana [Preview image] (Vista previa de la imagen).
3 Pulse el botón [Edit Img] (Editar imagen). - Desde la ventana [Picture editor] (Editor de imágenes) puede realizar distintas funciones como editar imágenes del fondo de escritorio, editar capas, insertar imágenes prediseñadas, crear marcos y otras funciones de edición.

- Consulte la Ayuda para obtener más información.

- Los archivos descargados sin Multimedia Studio no podrán visualizarse en pantalla.

I Cómo enviar imágenes

1 Conecte el reproductor al PC.
2 Seleccione la imagen que desea enviar al reproductor.
3 Seleccione [File] (Archivo) - [Export images to device] (Exportar imágenes al dispositivo) en la parte superior del menú de Multimedia Studio.
4 Seleccione el dispositivo conectado al PC desde la pantalla [Select device] (Seleccionar dispositivo) y pulse el botón [OK] (Aceptar).

5 Ajuste el tamaño y seleccione la ruta de la imagen en la ventana [Resize images] (Modificar tamaño de la imagen) y, a continuación, haga clic en el botón [OK] (Aceptar).

• La imagen se enviará al dispositivo seleccionado.
• La imagen enviada se puede ver en [Photo] (Foto) → [Albums] (Álbumes) en el menú.
• El tamaño óptimo para visualizar la imagen en la unidad es de 128 x 96. Ajuste el

Para eliminar las imágenes guardadas en el reproductor, seleccione [File] (Archivo) - [Delete Images from device] (Eliminar imágenes del dispositivo).
- Consulte la Ayuda para obtener más información.

Cómo utilizar Multimedia Studio

• Los álbumes creados a partir de [Making Album for the use of PPL] (Crear álbum para usar lista de reproducción portátil) se pueden ver en forma de presentación de diapositivas en el reproductor.
  I Cómo crear álbumes para presentaciones de diapositivas

2 Pulse el botón [Edit Alb] (Editar álbum) en la parte superior de Multimedia Studio.
● Se mostrará la ventana [Making New Album] (Creando álbum nuevo). Seleccione [Making Album for the use of PPL] (Crear álbum para usar lista de reproducción portátil) y pulse el botón [OK] (Aceptar).

- Se mostrará la ventana [PPL Album] (Album PPL).

4 Pulse el botón [Add Image] (Añadir imagen) en la parte superior de la ventana [PPL Album] (Álbum PPL) para seleccionar la imagen que desea editar.
- Si se seleccionan varias imágenes, cada una se mostrará durante 5 segundos.

5 Pulse el botón [Add Music] (Añadir música) para añadir música de fondo.

- Add BG Music (Añadir música de fondo): las imágenes cambiarán cada 5 segundos mientras se reproduce la música seleccionada.

A

• Para añadir un archivo de audio protegido por copyright que se pueda reproducir en el reproductor, seleccione [Add Music] (Añadir música) → [Add BG Music] (Añadir música de fondo) → [Add from Device] (Anadir desde dispositivo) y seleccione el archivo que desea del reproductor conectado.
• Los archivos de audio protegidos por copyright que se añaden del reproductor van señalados como DEVICE (Dispositivo) y no se pueden reproducir en la ventana (PPL Album) (Album PPL).

Cómo utilizar Multimedia Studio

6 Pulse el botón [Save] (Guardar) en la parte superior de la ventana [PPL Album] (Álbum PPL) cuando finalice la edición del álbum.

7 Seleccione el directorio donde desea guardarlo en la ventana de guardado y pulse el botón [Save] (Guardar). - El álbum editado se guardará en el directorio seleccionado.

8 Seleccione [Album] (Álbum) → [Export] (Exportar) → [Export to Device] (Exportar a dispositivo) en la parte superior de la ventana [PPL Album] (Álbum PPL) para enviar el archivo ppl guardado al dispositivo.

9 Introduzca el nombre del archivo en la pantalla [Select device] (Seleccionar dispositivo) y pulse el botón [OK] (Aceptar). ● El archivo ppl se enviará al dispositivo seleccionado. ● El archivo ppl enviado se puede ver en [Album] (Álbum) • [Slide Sho (Presentación de diapositivas).

- Seleccione [Delete Album From Device] (Eliminar el álbum del dispositivo) para eliminar el archivo ppl guardado del reproductor. - Consulto la [Help] (Ayuda) para obtener más información.

Cómo utilizar Multimedia Studio

- Esta función le permite capturar una imagen fija de un archivo de vídeo y guardarlo como fotografía y, a continuación, transferirlo al YH-820.

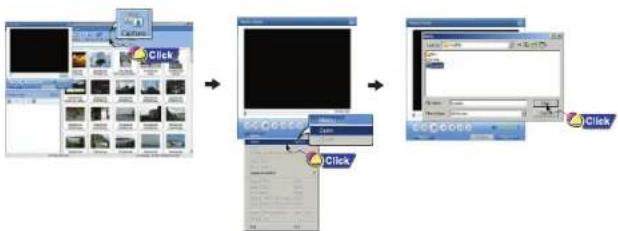

I Cómo capturar vídeos

1 Pulse el botón [Capture] (Capturar) en la parte superior del menú Multimedia Studio. ● Se mostrará la pantalla Media Player.
2 Haga clic en [Menu] (Menú) → [Open] (Abrir) en el PC para seleccionar el vídeo que se va a reproducir. ● Se reproducirá el vídeo seleccionado.

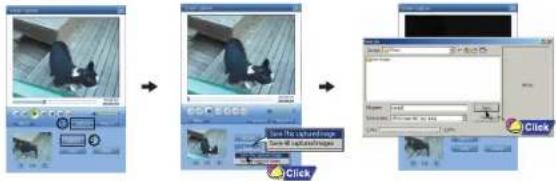

3 Pulse el botón ① [Capture] (Capturar) y a continuación, pulse el botón ② [Capture] cuando aparezca la imagen que desea capturar.

- Se capturará la imagen seleccionada.

4 Pulse el botón [Save] (Guardar).

• Save This captured image (Guardar imagen capturada): con esta opción se guarda la imagen actualmente seleccionada.
• Save All captured Image (Guardar todas las imágenes capturadas): se guardan todas las imágenes capturadas.

5 Seleccione el directorio donde desea guardarla en la ventana [Save as] (Guardar como) y pulse el botón [Save] (Guardar).

- Se guardará la imagen seleccionada.

• El reproductor sólo reproducirá las imágenes fijas. No reproducirá vídeos.
• Este dispositivo no incluye codecs de reproducción y conversión de video. Se recomienda utilizar las últimas versiones de los codecs.
• Consulte la [Help] (Ayuda) para obtener más información.

Cómo consultar la ayuda en Multimedia Studio

Ejecute Multimedia Studio y pulse el botón Help (Ayuda) en la parte superior de pantalla.
- Aparecerá la ayuda.

Asegúrese de que el reproductor está totalmente cargado y de que los auriculares están conectados.

Apagar y encender la unidad

• Encendido : mantenga pulsado el botón ▶II para encender.
• Apagado: mantenga pulsado el botón ▶II para apagar.

Reproducir música

Seleccione Now Playing en el menú.
● La reproducción empieza automáticamente.

Pausar música

Pulse el botón ▶IIpara pausar la reproducción.
- En modo Pausa, puede volver a pulsar brevemente ▶IIpara reanudar la reproducción.

八边正圆

• Pulse y mantenga pulsada la tecla SELECT (Seleccionar) dentro de Now Playing durante la
  reproducción para ver la lista de reproducción actual.
• En la Lista de reproducción, utilice los botones SCROLL UP / SCROLL DOWN (Avanzar / Retroceder)
  para ir a una pista determinada y pulse el botón ▶II para reproducirla.

Ajuste del volumen

Pulse el botón VOLUME UP o DOWN para ajustar el volumen.

Utilice la función Hold para bloquear y desactivar todos los botones. La función Hold (Bloqueo) es útil para evitar que el reproductor Samsung se encienda o apague de forma accidental mientras corre o para asegurar la reproducción continuada.

en la unidad principal.

e el interruptor HOLD, aparecerá

en la pantalla.

Repetición bucle

Punto de inicio

Durante la reproducción de un archivo de música, pulse el botón A↔B para marcar el comienzo del bucle que desea realizar.

● A ↔ aparece en la pantalla.

Punto final

Pulse el botón A<→B de nuevo para fijar el final del bucle.

● A ↔ B aparece en la pantalla.

Este bucle se reproduce varias veces.

[1]

- Vuelva a pulsar el bolón A ↔ B para cancelar el bucle.

Búsqueda en archivos de música

Modo Menu

Búsqueda de partes concretas en el modo PLAY

- Durante la reproducción, pulse y mantenga pulsados los botones 1, para avanzar o retroceder por el archivo en reproducción.

Búsqueda de archivos de música en el modo PLAY.

- Durante la reproducción, pulse brevemente el botón ▶▶ para reproducir la siguiente pista de la lista. - Pulse el botón ◀◀ antes de que pasen 5 segundos desde el inicio de la reproducción para ir a la pista siguiente. Pulse el botón ◀◀ pasados 5 segundos para reproducir la pista actual desde el principio.

Búsqueda de archivos de música en el modo PAUSE.

- En el modo de pausa, pulse los botones ◀◀, ▶▶ para ir a la pista anterior o siguiente de la lista de reproducción y para reproducirla automáticamente.

图2-8

- VBR (Variable Bit Rate) File: Un archivo MP3 que tiene velocidades de compresión que varían. - Al reproducir un archivo VBR, incluso si pulsa el botón i← antes de que pasen 5 segundos desde el inicio de la reproducción, no se reproducirá la canción anterior. - El tiempo de reproducción real y el que aparece en la unidad principal pueden diferir en archivos VBR.

Pulse el botón MENU para cambiar al modo MENU.

- Utilice los botones de desplazamiento SCROLL UP/DOWN (Avanzar y Retroceder) para seleccionar el elemento de menú deseado y después pulse el botón SELECT (Seleccionar).

● [Now playing] : muestra la canción que se está reproduciendo.
● [Library] : busca y selecciona la música para reproducirla.
● [Photo] : vea los archivos de imágenes guardadas o presentaciones de diapositivas
● [Settings] : cambia la configuración.

[图 2]

- En el modo MENU, pulse el botón MENU para salir del submenú donde se encuentra.

Explorar la música

Explorar la música

Pulse el botón de desplazamiento SCROLL UP/DOWN (Avanzar y Retroceder) en el MENU para seleccionar la Biblioteca y pulse el botón SELECT (Seleccionar).

Buscar y seleccionar archivos de música

● Artists: muestra el nombre del artista a partir de la información de la etiqueta ID3 almacenada en el archivo de música.
- Pulse el botón ▶II del nombre del artista que desee. Se reproducirán todos los títulos de canciones correspondientes al nombre del artista.
- Si selecciona el nombre de un artista se mostrarán los títulos de las canciones correspondientes a dicho nombre. Utilice los botones SCROLL UP/DOWN (Avanzar y Retroceder) y pulse el botón SELECT (Seleccionar) para reproducir la canción seleccionada.

• Albums: muestra el título del álbum a partir de la información de la etiqueta ID3 almacenada en el archivo de música.
• Pulse el botón ▶II del nombre del álbum que desee. Se reproducirán todos los títulos de canciones correspondientes al nombre del álbum.
• Si selecciona el nombre de un álbum, se mostrarán los títulos de las canciones correspondientes a dicho álbum. Utilice los botones SCROLL UP/DOWN (Avanzar y Retroceder) para seleccionar una canción y pulse el botón SELECT (Seleccionar) para reproducir la canción seleccionada.

• Tracks: muestra el título de la canción a partir de la información de la etiqueta ID3 almacenada en el archivo de música.
  ●Puede usar los botones de desplazamiento SCROLL UP/DOWN (Avanzar y Retroceder) para desplazarse;

después pulse el botón SELECT (Seleccionar) para reproducir la canción seleccionada.

• Genres: muestra el género de la canción a partir de la información de la etiqueta ID3 almacenada en el archivo de música.
• Pulse el botón ▶II del nombre del género que desee. Se reproducirán todos los títulos de canciones correspondientes al nombre del género.
• Si selecciona el nombre de un género, aparecerán los títulos de canción que corresponden con su nombre. Puede usar los botones de desplazamiento SCROLL UP/DOWN (Avanzar y Retroceder) para elegir una canción; después pulse el botón SELECT (Seleccionar) para reproducir la canción seleccionada.

Explorar la música

Explorar la música

I Opciones de reproducción (Artists, Albums, Tracks, Genres)

1 Seleccione Artist, Album, Track, Genre y mantenga pulsado el botón SELECT (Seleccionar).

●Irá a la pantalla Play Options.

2 En Play Options, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar la opción de reproducción y pulse el botón SELECT (Seleccionar).

● Play: se reproducirá el título seleccionado.
Si selecciona Play en Artist, Album y Genre, se reproducirán todos los títulos correspondientes a Artist, Album y Genre.
- To Mobile Playlist : el título seleccionado se añadirá a la lista de reproducción móvil. Si selecciona Add To Mobile Playlist en Artist, Album y Genre, se añadirán todos los títulos correspondientes a Artist, Album y Genre a Mobile Playlist.
- Cancel: vuelve a la pantalla anterior.

八回点

- La Mobile Playlist es una lista siempre presente en la unidad. Las canciones guardadas en la unidad se pueden añadir o eliminar fácilmente de la Mobile Playlist.

| Selección de una lista de reproducción

1 En la biblioteca, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Playlists y pulse el botón SELECT (Seleccionar).
2 Seleccione la lista de reproducción que desea reproducir y pulse SELECT (Seleccionar).

- Los archivos guardados aparecerán la lista de reproducción seleccionada.

3 Pulse el botón SELECT (Seleccionar) en el archivo que desee.
- Se reproducirá el archivo seleccionado.

Opciones de reproducción (Playlists)

1 Seleccione un título de las listas de reproducción y mantenga pulsado el botón SELECT (Seleccionar).
- Irá a la pantalla Play Options.
2 En Play Options, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar la opción de reproducción y pulse el botón SELECT (Seleccionar).

●To Mobile Playlist :
el título seleccionado se añadirá a la lista de reproducción móvil.
- Cancel: vuelve a la pantalla anterior.

Explorar la música

Grabación de voz

Buscar y seleccionar archivos de voz

1 En la biblioteca, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar grabaciones de voz y pulse el botón SELECT (Seleccionar).
2 ● Aparecerá el archivo de voz grabado. Pulse el botón ▶Ilo SELECT (Seleccionar) en el archivo que desee.
- Se reproducirá el archivo seleccionado.

Opciones de reproducción (Voice Recordings)

1 Seleccione un archivo de voz en las grabaciones de voz y mantenga pulsado el botón SELECT (Seleccionar).
- Irá a la pantalla Play Options.
2 En Play Options, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar la opción de reproducción y pulse el botón SELECT (Seleccionar).

1 Pulse y mantenga pulsado el botón REC para empezar a grabar voz.
2 Pulse el botón REC.

• Se detiene la grabación y se crea el archivo.
• Los archivos se guardan con el nombre Voice0001.mp3, Voice0002.mp3, y así sucesivamente.
• Los archivos MP3 se añaden automáticamente a la sección Voice Rec en la Library.

图4-1

• Aunque configure las velocidades de muestreo y de bits más altas, la grabación de voz será de 8 khz 32 kbps de forma predeterminada.
• La duración máxima de cada archivo de grabación de voz es de 180 minutos.

Grabación de MP3

Puede utilizar el reproductor para grabar directamente desde cualquier fuente de audio externa, como un reproductor de CD, una platina, el equipo de sonido doméstico o una radio.

1 En el modo Music, utilice el cable Line-In para conectar el jack 'line in' de la unidad principal con el jack 'line out' del dispositivo de audio externo.

2 Pulse y mantenga pulsado el botón REC.

- Se detlene la grabación y se crea el archivo.

3 Pulse el botón REC.

• Se detiene la grabación y se crea el archivo.
• Los archivos se guardan con el nombre Line-in0001.mp3, Line-in0002.mp3, y así sucesivamente.
• Los archivos MP3 se añaden automáticamente a la lista de reproducción de la Library.

[Unreadable]

- Si la pila no está cargada del todo, el reproductor no codificará completamente el archivo. - Ajuste el volumen de la fuente de audio externa a un nivel adecuado y codifiquela. Si el volumen es demasiado alto, la calidad de sonido puede verse afectada.

Visualización de archivos de imagen

1 Pulse el botón MENU. En el Menu, seleccione Photo y pulse el botón SELECT (Seleccionar).
2 Utilice los botones SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Albums.
3 Utilice los botones SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para ir al archivo de imagen que desee y pulse el botón SELECT (Seleccionar).

- Se mostrará el archivo de imagen seleccionado.

• Mientras visualiza el archivo de imagen, pulse el botón MENU (Menú) para pasar a la pantalla anterior.
  ● Pulse el botón ▶◀ para ver la imagen anterior.
  ● Pulse el botón ▶▶ para ver la imagen siguiente.

NOE图

- Consulte la sección "Envío de imágenes" dentro de "Cómo utilizar Multimedia Studio" para enviar imágenes al reproductor.

Visualización de presentaciones de diapositivas

1 Pulse el botón MENU. En el Menu, seleccione Photo y pulse el botón SELECT (Seleccionar).
2 Utilice los botones SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Slide Show.
3 Utilice los botones SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para ir al archivo de imagen que desee y pulse el botón SELECT (Seleccionar).
- Se mostrará la presentación de diapositivas seleccionada.
- Mientras visualiza la presentación de diapositivas, pulse los botones SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para ajustar el volumen de la música de fondo.
- Mientras visualiza la presentación de diapositivas, pulse el botón MENU para pasar a la pantalla anterior.

• En Multimedia Studio se pueden crear y editar presentaciones de diapositivas.
  Consulte el apartado "Cómo crear álbumes para presentaciones de diapositivas" dentro de "Cómo utilizar Multimedia Studio" para obtener más información.
• Sólo se reproducirá música si se añadió música al editar el álbum.
• Si selecciona demasiados archivo o los archivos de imagen son demasiado grandes, es posible que se ralentice la presentación de diapositivas.

Reproducción aleatoria y de repetición

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).

2 Use los botones de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Repeat.

3 Pulse el botón SELECT (Seleccionar) para elegir Repeat Off, One, All o Shuffle.

- Seleccione el modo que desee y pulse el botón MENU para ir al menú principal.

• Off: seleccione esto para escuchar canciones en la lista de reproducción actual una a una en el orden determinado.
  ● One( ↓ ) : seleccione esto para reproducir repetidamente sólo una pista.
• All( ) : seleccione esto para reproducir repetidamente todas las pistas de la lista de reproducción actual.
• Shuffle( X ): seleccione esto para reproducir todas las pistas almacenadas en orden aleatorio.

Ajustes del ecualizador

Configuración de SRS

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).
2 Use los botones de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar EQ.
3 Pulse el botón SELECT (Seleccionar) hasta que aparezca el modo deseado.

- Seleccione el modo que desee y pulse el botón MENU para ir al menú principal.

• WOW: esta función permite disfrutar de las funciones SRS y Trubass simultáneamente.
  ● SRS : olrá sonido estéreo 3D.
  ● TruBass : se trata de una función de potenciación de graves que añade amplitud al sonido.

例①选题

• SRS(e) ha marca registrada de SRS Labs, Inc.
  La tecnología WOW esta incorporada bajo licencia de SRS Labs, Inc,
• Ajuste el volumen a un nivel adecuado, ya que puede incrementar en el ajuste de SRS.
• Esta unidad admite frecuencias de muestreo de 32 KHz, 44,1 KHz o 48 KHz.
• La función SRS no está configurada para archivos de grabación de voz.

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).
2 Use los botones de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar SRS Settings y pulse el botón SELECT (Seleccionar).
3 Utilice los botones SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar las opciones SRS Level, TruBass Level, Focus Level y Optimal y, a continuación, pulse el botón SELECT (Seleccionar) para aplicar el ajuste SRS que desee.

• Complete la configuración que desee y pulse el botón MENU para ir al menú principal.
  ● SRS, TruBass, Focus Level: puede ajustarse el nivel de SRS, TruBass y Focus en el intervalo de 0 a 10.
• Optimal: esta opción optimiza la función SRS en función del dispositivo conectado. Earphone → Speaker → Headset → Carpack

[图]

- La configuración SRS sólo estará disponible si se selecciona WOW, SRS, o TruBass en el menú EQ (Ecualizador).

Ajustes de grabación

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).

2 Use los botones de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Record Settings y pulse el botón SELECT (Seleccionar).

3 Utilice los botones SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar la Sampling y Bit Rate y, a continuación, pulse brevemente el botón SELECT (Seleccionar) para ajustar estas opciones.

• Complete la configuración que desee y pulse el botón MENU para ir al menú principal.
• Sampling: cada vez que se pulse el botón SELECT (Seleccionar), la selección alternará entre 32 KHz y 44 KHz.
• Bit Rate: cada vez que pulse el botón SELECT (Seleccionar), la selección cambiará de este modo: 96 → 128 → 160Kbps
• Una mayor velocidad de bits ofrece una mejor calidad de sonido, pero utiliza más espacio en la memoria.

[Unreadable]

- La voz sólo se puede registrar a 8 KHz y 32 kbps.

Configuración de la luz de fondo

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).

2 Use los botones de desplazamiento SCROLL UP/ SCROLL DOWN (Avanzar / Retroceder) para seleccionar Backlight.

3 Pulse el botón SELECT (Seleccionar) hasta que aparezca la hora de activación de la luz posterior deseada.

- Elija entre Off, 3, 5, 10, 15, 30 segundos y Always en Backlight-On Time.

Configuración del contraste

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).
2 Use los botones de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Contrast.
3 Pulse el botón SELECt (Seleccionar) hasta que aparezca el contraste de pantalla deseado.

- El intervalo de ajuste del contraste, que ajusta el contraste de la pantalla, es de 0 a 4.

Configuración del protector de pantalla

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).
2 Utilice los botones SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar P. saver.
3 Pulse el botón SELECT (Seleccionar) hasta que aparezca el tiempo que desea que transcurra antes de que aparezca el protector de pantalla.

● Off > 15 sec > 30 sec > 45 sec > 1 min
- Si se agota el tiempo indicado mientras se está reproduciendo música, la pantalla pasa al modo de ahorro de energía. En este modo, la música se sigue reproduciendo, pero en la pantalla no se muestra información.
● Pulse el botón ▶II para volver al modo de pantalla de reproducción normal.

Efecto de fundido

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).
2 Pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Fader Effect y pulse el botón SELECT (Seleccionar).
3 Utilice los botones SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Fade, Curve y Duration y, a continuación, pulse brevemente el botón SELECT (Seleccionar).

- Complete la configuración que desee y pulse el botón MENU para ir al menú principal.

• Fade : cada vez que pulse el botón SELECT (Seleccionar), la selección cambiará de este modo:
• Fade Off: la música suena en el nivel de volumen configurado.
• Fade In: el volumen aumenta gradualmente sólo cuando se inicia la reproducción.
• Fade Out: el volumen disminuye gradualmente sólo al final.
• Fade In/Out: el volumen aumenta gradualmente al empezar la reproducción y disminuye gradualmente al final.

- Curve : cada vez que pulse el botón SELECT (Seleccionar), la selección cambiará de este modo:

• Linear: la velocidad a la que aumenta o disminuye el volumen es fija.
• Slow: la velocidad a la que aumenta o disminuye el volumen es lenta.
• Fast: la velocidad a la que aumenta o disminuye el volumen es rápida.

- Duration : cada vez que pulse el botón SELECT (Seleccionar), la selección cambiará de este modo: 3 → 5 → 10 → 15sec

Configuración de apagado

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).
2 Utilice los botones SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Power Off.
3 Pulse el botón SELECT (Seleccionar) hasta que aparezca la hora de apagado deseada.

- Seleccione la hora de apagado que desee y pulse el botón MENU para ir al menú principal.

Configuración del idioma

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).
2 Use los botones de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Language.
3 Pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar el idioma deseado y pulse el botón SELECT (Seleccionar).

- El idioma seleccionado aparecerá en la pantalla Menu.

Restaurar la configuración predeterminada

Solución de problemas

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).

2 Pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Reset y pulse el botón SELECT (Seleccionar).

- Si selecciona Reset, todos los ajustes seleccionados volverán a los predeterminados.

Valores predeterminados.

Información del reproductor

1 En el Menú, pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar Settings y pulse el botón SELECT (Seleccionar).
2 Pulse el botón de desplazamiento SCROLL UP / SCROLL DOWN (Avanzar / Retroceder) para seleccionar About y pulse el botón SELECT (Seleccionar).

- Si selecciona About, podrá consultar el número total de pistas, la capacidad total, la capacidad disponible e información sobre la versión del software.

Si aparece uno de los siguientes mensajes:

Si aparece el mensaje "Loading" y el dispositivo parece no funclona al encenderlo.
La búsqueda de archivos no funcionará correctamente en Library de Menu.
- Consulte "Uso de utilidades de recuperación"

El reproductor no funciona. No aparece nada en el panel de visualización.

● Reinicie el reproductor
- Conecte el cargador.
- Asegúrese de que el interruptor Hold esté en la posición desactivada.

No hay sonido, aunque pulse el botón de reproducción en el modo Music.

• Compruebe si hay archivos MP3 o WMA en el reproductor.
• No puede reproducirse un formato de archivo no reproducible
  (p. ej. archivo MPEG1 LAYER 1).
• No se pueden reproducir los archivos descargados sin Music Studio.

No puedo descargar archivos.

• Compruebe el nivel de energía de la pila.
• Compruebe si el controlador está instalado correctamente en el PC.
  Vuelva a instalar el software desde el CD de instalación.
• Compruebe la conexión USB entre el reproductor y el PC.
• Compruebe si el icono de "unplug/eject" o "Safely Remove Hardware" está ubicado en la bandeja de iconos en la parte inferior de la pantalla.

No se ven los archivos de imágenes.

- Los archivos descargados sin Multimedia Studio no podrán visualizarse en pantalla.

Solución de problemas

Especificaciones

La luz de fondo está apagada.

• Compruebe la configuración de Backlight (Luz de fondo).
• La luz de fondo se desactiva automáticamente para prolongar el tiempo de reproducción si el nivel de pilas es bajo.

Durante la reproducción, su tiempo no parece correcto.

- Compruebe si no está reproduciendo un archivo VBR (velocidad de bits variable). Los archivos VBR sólo se admiten parcialmente.

La ventana de la LCD está demasiado oscura.

• Compruebe el contraste en el Menu.
• Compruebe si el reproductor está en el modo de ahorro de energía.

Durante la reproducción, aparecen caracteres desconocidos en el panel de visualización.

- Los Idiomas no admitidos aparecerán señalados con un asterisco (*).

Aparece una ruta de archivo "/Noartist/Noalbum" en la pantalla de reproducción en lugar del título de la canción del archivo de música seleccionado.

Lleva mucho tiempo buscar canciones por título, artista o álbum.

• No hay información de etiqueta ID3 para el archivo de música. Modifique la información de álbum, artista y título de la canción.
• Si hay muchos archivos de música en el reproductor, llevará más tiempo leerlos.

Modelo	YH-820
Capacidad de memoria interna	5GB
Capacidad de la pila recargable Integrada	650mAh
Voltaje	3,7V (Pila de ion de litio recargable)
Dimensiones y peso	49.8 X 88.1 X 13.8mm /84.5g
Carcasa	Plástico y aluminio
Velocidad de transferencia de archivos	Max. 50Mbps
Relación de señal-ruido	90 dB con 20 KHz LPF (basado en 1 KHz 0 dB)
Potencia de salida de la entrada del audifono	5mW(16Ω)
Rango de frecuencias de salida	22Hz~20KHz
Intervalo de temperatura	-5~ +35°C(23~95F)
archivos compatibles	MPEG1/2/2.5 Layer 3 (8Kbps ~ 320Kbps, 8KHz ~ 48 KHz)WMA (48Kbps ~ 192Kbps, 8KHz ~ 48KHz)

La unidad que acompaña a este manual del usuario está autorizada y sujeta a determinados derechos de propiedad Intelectual de terceros. La licencia queda limitada al uso privado no comercial por parte de consumidores finales para el contenido autorizado. No se conceden derechos para su uso comercial.

La licencia no cubre ningún otro producto excepto este y la licencia no supone una ampliación de ningún producto o proceso no autorizado conforme a ISO/IEC 11172-3 o ISO/IEC 13818-3, usado o vendido en combinación con esta unidad.

La licencia cubre únicamente el uso de esta unidad para la codificación o descodificación de archivos de audio conforme a ISO/IEC 11172-3 o ISO/IEC 13818-3.

No se concede ningún derecho con esta licencia para funciones del producto que no cumplan con las normas ISO/IEC 11172-3 o ISO/IEC 13818-3.
