TMS807 - Calentador de agua Saivod - Manual de uso y guía de instrucciones gratis

Tipo de producto	Calentador de agua
Marca	Saivod
Modelo	TMS807
Categoría	Calentador de agua eléctrico
Capacidad	80 litros
Dimensiones (Alto x Ancho x Fondo)	1000 x 500 x 500 mm
Peso	25 kg
Alimentación eléctrica	220-240 V, 50 Hz
Consumo de energía	2000 W
Rango de temperatura	30-75 °C
Elemento calefactor	Calentador de inmersión de cobre
Válvula de seguridad	Válvula de alivio de presión a 8 bar
Termostato	Ajustable con corte automático
Aislamiento	Espuma de poliuretano, 50 mm
Material	Tanque de acero con recubrimiento de esmalte
Ánodo	Varilla de ánodo de magnesio
Tipo de instalación	Vertical montado en pared
Conexión de agua	1/2" BSP
Clase de eficiencia energética	C
Pérdida en espera	0.8 kWh/24h
Mantenimiento	Descalcificación anual y revisión del ánodo
Características de seguridad	Protección contra sobrecalentamiento, modo anticongelante, válvula de seguridad
Piezas de repuesto disponibles	Termostato, elemento calefactor, ánodo, válvula de seguridad
Índice de reparabilidad	7.5/10

Preguntas frecuentes - TMS807 Saivod

¿Cómo instalo el calentador de agua Saivod TMS807?

La instalación debe ser realizada por un profesional calificado. Asegúrese de que la pared soporte el peso, conecte a una fuente de alimentación dedicada de 220-240V y conecte la válvula de alivio de presión. Siga el manual para los pasos específicos.

¿Cómo configuro la temperatura en mi TMS807?

Use el dial del termostato en el panel frontal. Gírelo a la temperatura deseada (30-75 °C). El calentador mantendrá automáticamente la temperatura configurada.

¿Qué mantenimiento requiere el TMS807?

Revise el ánodo de magnesio anualmente y reemplácelo si está desgastado. Drene y enjuague el tanque cada 6-12 meses para eliminar sedimentos. Inspeccione la válvula de seguridad regularmente.

¿Cómo restablezco el corte de seguridad?

Si la protección contra sobrecalentamiento se activa, apague la alimentación durante 10 minutos, luego presione el botón de reinicio en el termostato. Si vuelve a activarse, llame a un técnico.

¿Es el TMS807 eficiente energéticamente?

Con una clase de eficiencia C y una pérdida en espera de 0.8 kWh/24h, es de eficiencia estándar. Configure la temperatura a 60 °C para equilibrar confort y ahorro.

¿Qué debo hacer si el agua no calienta?

Verifique el disyuntor y el botón de reinicio. Si la alimentación está bien, el elemento calefactor o el termostato pueden estar defectuosos. Comuníquese con el soporte para piezas de repuesto.

¿Puede instalarse el TMS807 en exteriores?

Está diseñado solo para instalación en interiores. Si se instala en exteriores, protéjalo de la lluvia y las heladas. Use una cubierta resistente a la intemperie si es necesario.

¿Cuál es el período de garantía del TMS807?

Saivod ofrece una garantía de 2 años contra defectos de fabricación. Registre su producto en línea para activarla.

¿Qué ruidoso es el calentador de agua durante el funcionamiento?

Funciona silenciosamente (< 40 dB). Algunos sonidos de chasquidos durante el calentamiento son normales debido a la expansión de sedimentos.

¿Dónde puedo encontrar piezas de repuesto para el TMS807?

Las piezas como termostato, elemento y ánodo están disponibles en el sitio web de Saivod o en distribuidores autorizados. Use piezas originales por seguridad.

MANUAL DE USUARIO TMS807 Saivod

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• El fabricante no asumirá ninguna responsabilidad si la instalación eléctrica del termo no es adecuada.
• Antes de la instalación del aparato lea atentamente estas instrucciones. El hecho de no seguirlas puede desencadenar accidentes y deterioros graves.
• Desenchufe el termo de la corriente eléctrica siempre que vaya a realizar cualquier tarea de mantenimiento o reparación.
• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica.
• Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio posventa o por personal cualificado similar con el fin de evitar un peligro.
• El tubo de la válvula de seguridad ha de estar descubierto para gotear cuando corresponda.
• La válvula de seguridad debe usarse regularmente para liberar cualquier depósito de cal, evitando que se bloquee.

INSTRUCCIONES DE USO

• Antes de operar el aparato asegúrese de que éste está lleno por completo. No enchufe el aparato hasta que lo anterior no se cumpla.
• Si no hay agua corriente, no utilice el agua del termo.
• En zonas donde los inviernos sean especialmente fríos y haya heladas, el termo debe de ser vaciado si no se va a utilizar durante un largo tiempo. Para saber cómo vaciar el termo consulte el apartado "Características de seguridad" de este manual.
• En un funcionamiento normal, la válvula de seguridad podría gotear. Aunque el agua se puede guiar con un conducto externo de plástico, no bloquee esta salida de agua en ningún caso.
  • La toma de corriente ha de disponer de una toma de tierra adecuada.

• Limitador de temperatura de doble nivel: este termo dispone de un limitador de temperatura de doble nivel. Éste permite desconectar automáticamente el aparato por seguridad cuando se sobrecalienta o el agua alcanza temperaturas demasiado elevadas.

• Forma de reiniciar el limitador de temperatura de doble nivel:
  1) Desenchufe el aparato.
  2) Abra la tapa de plástico de la parte inferior (parte derecha) con las herramientas adecuadas.
  3) Presione el botón blanco del limitador.
  4) Cierre la cubierta de plástico.
  5) Reduzca ligeramente la temperatura de configuración.
  6) Enchufe de nuevo el aparato.

Si los pasos descritos anteriormente no funcionan la temperatura del interior del termo podría continuar siendo demasiado alta. En ese caso, abra la válvula de seguridad y deje salir el agua durante varios minutos. A continuación, repita los pasos anteriores una vez que la temperatura del agua se haya reducido.

CARACTERÍSTICAS DEL PRODUCTO

• Diseño único: diseño personalizado siguiendo las nuevas tendencias del mercado.
• Depósito de silicona dorada de zafiro: a prueba de óxido y erosión y anti-goteo. Más avanzado y con gran eficiencia y mayor duración.
• Capa de aislamiento térmico con gran capacidad de ahorro de energía y mantenimiento de temperatura: posee el cuerpo cubierto con resina sin fluoruro de amina y una capa de aislamiento térmico, con un buen rendimiento en la conservación de la temperatura, reduciendo al máximo la pérdida de temperatura. Incluso ante un corte de electricidad, el aparato mantiene el aprovisionamiento de agua caliente durante un máximo de 48 horas.
  • Potencia térmica nominal: 1500 W

Ajuste la potencia según sus necesidades: "0" para apagado; "I" para 500 W; "II" para 1000 W; "III" para 1500 W.

- Presión de agua: uso normal en un rango de 0.02-0.75 MPa.

CARACTERÍSTICAS DE SEGURIDAD

- Válvula de seguridad: este termo eléctrico dispone de una válvula de seguridad mono-direccional. Debe de ser instalada en la sección de entrada de agua del aparato. Cuando la presión supera los 0.8 MPa, la válvula goteará automáticamente. Esta boca de salida de agua no debe de ser obstruida en ningún caso (Diagrama 1).

Nota: Durante el proceso de calentamiento de agua, el revestimiento del tubo de entrada de agua situado debajo de la válvula de seguridad puede calentarse, lo que es algo normal. Esto indica que la presión se está reduciendo internamente.

- Siga estos paros para drenar el depósito:

Si necesita vaciar el depósito, cierre en primer lugar la entrada de agua y abra la salida de agua. A continuación desenrosque la pieza correspondiente de la válvula de seguridad usando herramientas y coloque la manilla de plástico hacia arriba. Deje que el agua salga naturalmente. (Diagrama 2)

Diagrama 1

Llave de drenaje de agua

Diagrama 2
DATOS DE REFERENCIA TÉCNICA

TENSIÓN NOMINAL	220-240V~	POTENCIA NOMINAL	1500W
FRECUENCIA NOMINAL 50/60	HZ CORRIENTE	NOMINAL 6.5A
PRESIÓN NOMINAL 0.75MPA V	OLUMEN NOMINAL 30L, 50L, 80L
TEMPERATURA DE AGUA NOMINAL	75°C
GRADO A PRUEBA DE AGUA IP	X4 MODO DE	ESTRUCTURA	ALMACENAMIENTODE AGUA CERRADOHERMÉTICAMENTE
TOMA ELÉCTRICA 250V~, 10A	MODO DE SUJECCIÓN TIPO COLGADO

Diagrama 3

INSTRUCCIONES DE MONTAJE

- Este termo debe de ser montado en una pared de cemento sólida. Además, debe de tener una toma de corriente y de agua cerca.

PRECAUCIÓN: Por favor utilice los accesorios del fabricante para instalar el termo. Es necesario fijar los ganchos con firmeza antes de colgar el aparato. De otra manera, el aparato podría caerse y causar un accidente grave.

- Antes de determinar la posición de los agujeros en la pared, asegúrese de que la parte derecha del termo quede a más de 200 mm de la pared. Esto permitirá tener un espacio adecuado para realizar tareas de mantenimiento.

- Método de montaje: tras seleccionar cuidadosamente su posición, instale los pernos de expansión para fijar firmemente las placas de colgado y finalmente colgar el termo (Diagrama 5).

Diagram 5

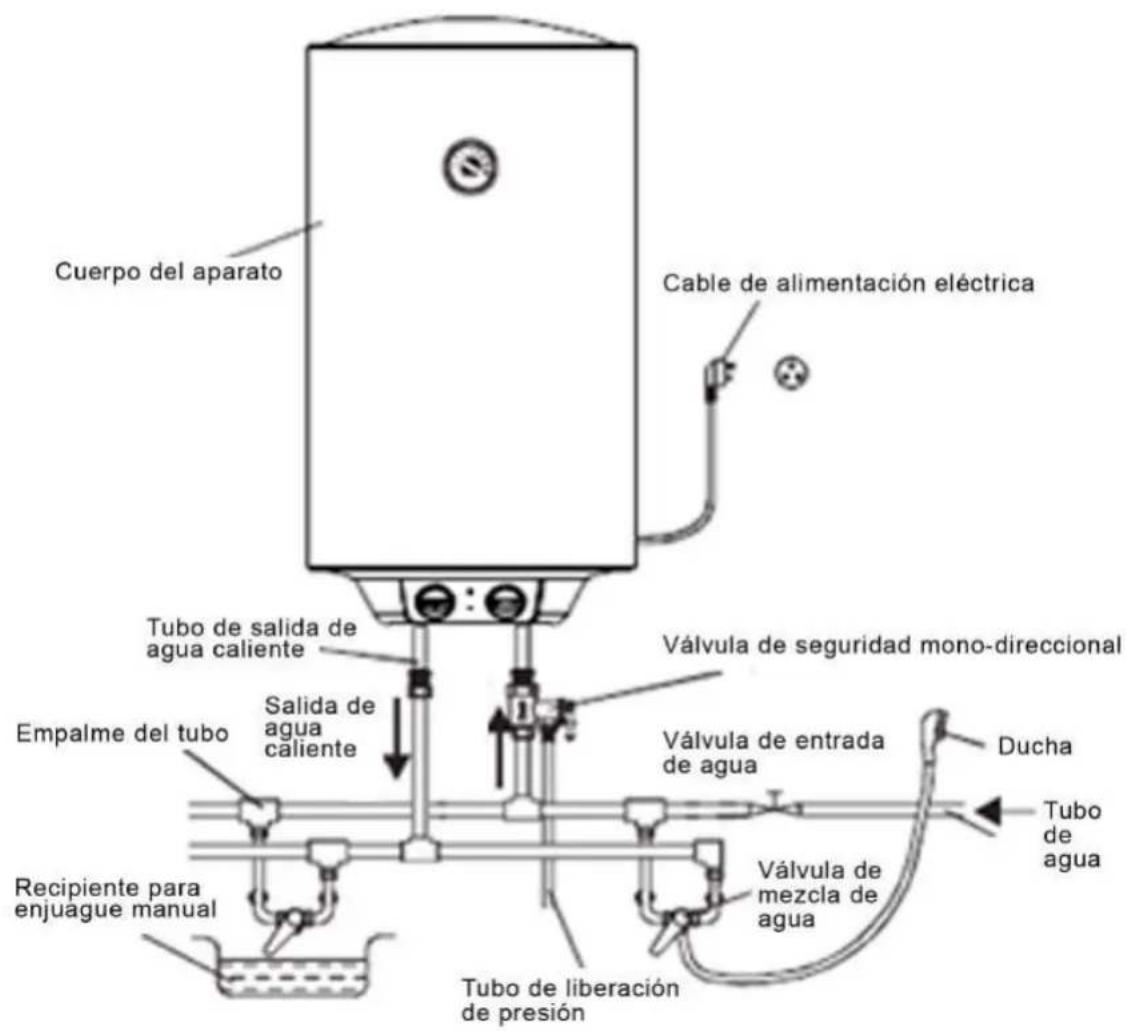

CONEXIÓN DE LOS TUBOS

• Toda las partes de tubería son G1/2". Coloque cinta de sellado en la boca de entrada del termo (identificada con una marca azul). A continuación vuelva a instalar la válvula de seguridad mono-direccional.
• Para el resto de instalación de los tubos consulte la figura 7 (Diagrama 6).
• Si quiere ofrecer al agua más de una ruta, consulte la figura 8 para conectar los tubos (Diagrama 7).

PRECAUCIONES

• La pared debe de ser sólida y los pernos de extensión firmemente sujetos. Evite colocarlos en las partes huecas o en las grietas de los ladrillos.
• El enchufe de la fuente de alimentación debe de ser de alta calidad, monofásico, tri-polar y que cumpla con el calibre de los Estados Unidos. Debe de tener toma de tierra y ser convenientemente instalado, a una altura adecuada, fuera del contacto con el agua o de lugares húmedos. Es conveniente que el enchufe se utilice en exclusiva para conectar el termo.
• Cuando vaya a utilizarse por primera vez, asegúrese primero de llenar el depósito con agua y, después de eso, enchufe el aparato.

ES

Diagrama 6

Diagrama 7

INSTRUCCIONES DE USO

- Entrada de agua: después de adecuar las tuberías, gire el mando de mezcla de temperatura del agua en el sentido de las agujas del reloj. Reabra la válvula de entrada de agua fría. En este momento, el agua empezará a entrar en el termo. Cuando el agua salga normalmente significa que el depósito está lleno.

Precaución: para un funcionamiento adecuado del termo la entrada de agua fría en el termo debe de estar completamente abierta. En este momento, la válvula de entrada de agua puede regular la fuerza del agua de entrada en el aparato. Si embargo, el mando de mezcla de agua fría y caliente sólo puede regular la temperatura del agua y cerrar la salida de agua.

- Encender el aparato: después de comprobar que el depósito está totalmente lleno, enchufe el aparato a la red eléctrica.

- Uso del agua caliente: tras el funcionamiento normal del aparato calentando agua ya puede usar el agua caliente de dentro del termo. Regule a su gusto la temperatura del agua girando el mando de mezcla de la temperatura del agua en el sentido de las agujas del reloj. Tras usar el agua caliente puede girar de nuevo el mando en el sentido contrario a las agujas del reloj para reducir la temperatura.

Precaución: Para evitar quemaduras o accidentes, pruebe la temperatura del agua para ajustarla a un uso adecuado antes de usarla directamente.

• Protección ante el sobrecalentamiento: el limitador de temperatura de doble nivel impide que se produzca un sobrecalentamiento.
• Equilibrio automático de la temperatura: cuando el agua en el depósito alcanza la establecida, el aparato parará automáticamente de calentar y mantendrá la temperatura. Al mismo tiempo, el indicador luminoso de calentamiento se apagará. Cuando la temperatura del agua del termo se reduzca, éste se activará automáticamente y empezará a calentar de nuevo el agua. Cuando se alcance la temperatura deseada volverá a apagarse automáticamente y así sucesivamente.

INSTRUCCIONES DE USO

Ajuste de la temperatura: Gire el mando de ajuste de la temperatura en el sentido de las agujas del reloj para fijar la temperatura deseada. Puede seleccionar rangos de temperatura desde bajo a medio y alto en valores que van desde los 20 a los 75 °C.

MANTENIMIENTO

• Compruebe con frecuencia que el enchufe y la toma de corriente están en buenas condiciones.
• Cuando no vaya a usarse durante un largo periodo de tiempo, fije una temperatura baja para evitar que el agua se congele y el depósito se rompa. Asegúrese de que el depósito se llena por completo después de cada uso.
• Para asegurar la máxima eficiencia de funcionamiento del termo eléctrico, limpie sus partes una vez al año. Quite la suciedad acumulada en las partes del termo y en el fondo del depósito.

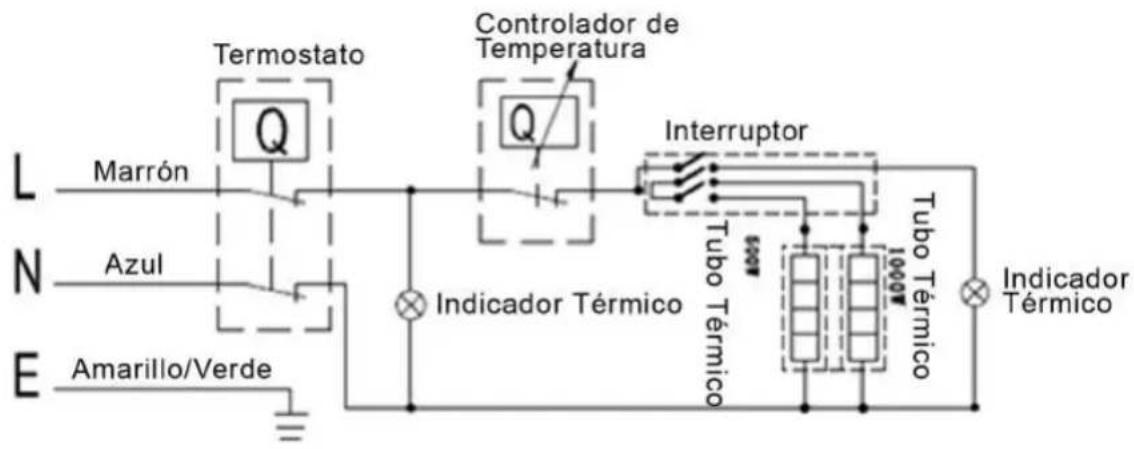

DIAGRAMA ELÉCTRICO

PROBLEMA CAUSA SOLUCIÓN
FALLO EN EL INDICADOR LUMINOSO	1. EL ENCHUFE ESTÁ DESCONECTADO O MAL CONECTADO.	CORROBORE QUE HAY CORRIENTE Y QUE EL ENCHUFE HACE CONTACTO.
	2. EL CABLE ESTÁ DAÑADO.	BUSQUE A UN PROFESIONAL PARA QUE LO REPARE.
	3. EL INDICADOR LUMINOSO ESTÁ DAÑADO.
	4. SE HA ACTIVADO EL PROTECTOR DE SOBRECALENTAMIENTO.
EL AGUA NO TIENE SUFICIENTE TEMPERATURA	1. TIEMPO DE CALENTAMIENTO INSUFICIENTE.	ESPERE DURANTE MÁS TIEMPO.
	2. LA VÁLVULA DE MEZCLA DE AGUA ESTÁ AJUSTADA EN VALORES BAJOS DE TEMPERATURA.	AJUSTE LA VÁLVULA PARA VALORES DE TEMPERATURA MAYORES.
	3. EL TERMOSTATO NO FUNCIONA BIEN.	BUSQUE A UN PROFESIONAL PARA QUE LO REPARE.
	4. EL TUBO DEL CALENTADOR ESTÁ DAÑADO.
NO SALE AGUA CALIENTE	1. BLOQUEO EN EL GRIFO.	ESPERE A QUE EL AGUA SALGA DEL GRIFO.
	2. PRESIÓN DE AGUA DEMASIADO BAJA.	ESPERE A QUE LA PRESIÓN SUBA.
	3. EL TERMOSTATO NO FUNCIONA BIEN.	SUSTITÚYALO.
	4. LA VÁLVULA DE MEZCLA DE AGUA ESTÁ ROTA.
	5. LAS CONEXIONES DE LA TUBERÍA SON INCORRECTAS.	HAGA LAS CONEXIONES SEGÚN EL DIAGRAMA CORRESPONDIENTE.
EL AGUA GOTEA	1. LAS JUNTAS DE LAS TUBERÍAS NO ESTÁN DEBIDAMENTE SELLADAS.	SELLE HERMÉTICAMENTE LAS JUNTAS O CONEXIONES.
	2. EL DEPÓSITO GOTEA.	BUSQUE A UN PROFESIONAL PARA QUE LO REPARE.

ONTENIDO DEL PAQUETE

NO NOMBRE PIEZAS
1 TERMO ELÉCTRICO 1
2 MANUAL DE INSTRUCCIONES 1
3 TORNILLOS DE LLENADO 2
4 VÁLVULA DE SEGURIDAD 1
5 ANILLO SELLADO 4
6 JUNTA FILTRADA 1
7 TUBO DE DESCARGA 1

Cuando sea el momento de desechar el producto, por favor considere el impacto medioambiental y llévelo a un punto adecuado para reciclar. Los plásticos y metales utilizados en la construcción de este aparato pueden ser separados para permitir su reciclaje. Pregunte a su centro más cercano para más detalles. Todos nosotros podemos participar en la protección del medio ambiente.

FICHA PRODUCTO: TERMO ELÉCTRICOR

a)	Nombre o marca comercial del proveedor: El Corte	Inglés, S.A.
b)	identificador del modelo del proveedor: TMS307
c)	el perfil de carga declarado: S
d)	la clase de eficiencia energética D
e)	la eficiencia energética de caldeo de agua en % 30%
f)	el consumo anual de electricidad 615
g)	(cuando proceda, otros perfiles de carga para los que sea adecuado el uso del calentador de agua, y la eficiencia energética de caldeo de agua y el consumo anual de electricidad correspondientes)	N/A
h)	los ajustes de temperatura del termostato del calentador de agua en el momento de su comercialización por el proveedor	75°C
i)	El nivel de potencia acústica L WA en interiores, en dB	15dB
j)	El calentador de agua puede funcionar solamente durante las horas de baja demanda	No
k)	cualesquiera precauciones específicas que hayan de tomarse durante el montaje, instalación o mantenimiento del calentador de agua	Por favor, lea el manual de instrucciones
l)	cuando se declare que el valor de smart es «1», una indicación de que la información sobre la eficiencia energética de caldeo de agua y el consumo anual de electricidad y combustible, según proceda, se refieren exclusivamente a los ajustes de control inteligente activado;	0

FICHA PRODUCTO: TERMO ELÉCTRICOR

a)	Nombre o marca comercial del proveedor: El Corte Inglés, S.A.
b)	identificador del modelo del proveedor: TMS507
c)	El perfil de carga declarado: M
d)	La clase de eficiencia energética D
e)	La eficiencia energética de caldeo de agua en % 35.20%
f)	El consumo anual de electricidad 1458
g)	(Cuando proceda, otros perfiles de carga para los que sea adecuado el uso del calentador de agua, y la eficiencia energética de caldeo de agua y el consumo anual de electricidad correspondientes)	N/A
h)	Los ajustes de temperatura del termostato del calentador de agua en el momento de su comercialización por el proveedor	75°C
i)	El nivel de potencia acústica L WA en interiores, en dB 15dB
j)	El calentador de agua puede funcionar solamente durante las horas de baja demanda	No
k)	Cualesquiera precauciones específicas que hayan de tomarse durante el montaje, instalación o mantenimiento del calentador de agua	Por favor, lea el manual de instrucciones
i)	Cuando se declare que el valor de smart es «1», una indicación de que la información sobre la eficiencia energética de caldeo de agua y el consumo anual de electricidad y combustible, según proceda, se refieren exclusivamente a los ajustes de control inteligente activado;	N/A

a)	Nombre o marca comercial del proveedor: El Corte Inglés, S.A.
b)	Identificador del modelo del proveedor: TMS807
c)	El perfil de carga declarado: M
d)	La clase de eficiencia energética E
e)	La eficiencia energética de caldeo de agua en % 32.50%
f)	E. consumo anual de electricidad 1579
g)	(Cuando proceda, otros perfiles de carga para los que sea adecuado el uso del calentador de agua, y la eficiencia energética de caldeo de agua y el consumo anual de electricidad correspondientes)	N/A
h)	Los ajustes de temperatura del termostato del calentador de agua en el momento de su comercialización por el proveedor	75°C
i)	El nivel de potencia acústica L WA en interiores, en dB	15dB
j)	El calentador de agua puede funcionar solamente durante las horas de baja demanda	No
k)	Cualesquiera precauciones específicas que hayan de tomarse durante el montaje, instalación o mantenimiento del calentador de agua	Por favor, lea el manual de instrucciones
l)	Cuando se declare que el valor de smart es «1», una indicación de que la información sobre la eficiencia energética de caldeo de agua y el consumo anual de electricidad y combustible, según proceda, se refieren exclusivamente a los ajustes de control inteligente activado;	N/A

El Real Decreto Legislativo 1/2007 de 16 de noviembre otorga a los bienes de naturaleza duradera una garantía legal de 2 años.

Quedan excluidos de la garantía las averías o daños producidos por:

• Instalación incorrecta (voltaje, presión de gas o agua, conexiones eléctricas o hidráulicas), reinstalaciones o amueblamientos efectuados por el consumidor sin aplicar las correctas instrucciones.
• Causas accidentales como caídas, golpes, vertido de líquidos, introducción de cuerpos extraños, así como cualquier otra de fuerza mayor.
• Uso negligente, inadecuado, o no doméstico como aparatos instalados en peluquerías, bares, restaurantes, hoteles, etc.
• La intervención o manipulación de servicios técnicos distintos a los oficiales de la marca.
• Corrosión y/o oxidación, ya sean causados por el uso y desgaste normal del aparato, o acelerados por condiciones ambientales adversas.
• Uso de accesorios o consumibles que no sean originales de la marca.

Igualmente, quedan excluidos de la garantía:

• Componentes expuestos a desgaste por el uso normal (lámparas, burletes, aislantes, tubos, desagües, etc.) a partir del sexto mes, salvo defecto de origen.
• Componentes no electromecánicos, estéticos, plásticos, cristales, abatibles, jaboneras, baldas, rejillas, etc.
• Servicios de conservación, limpieza, desatascos, cambio de sentido de puerta, eliminación de cuerpos extraños, obstrucciones, puesta a punto o recalibrado, etc.
• Productos informáticos: Eliminación de virus, restauración de programas por este motivo, o la reinstalación del disco duro por borrado del mismo.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Gráfico 1
Gráfico 2
DADOS DE REFERÊNCIAS TÉCNICAS

TENSÃO NOMINAL 220-240	V~ ENERGIA NOMINAL 1500W
FREQUÊNCIA NOMINAL 50	/60HZ	CORRENTE NOMINAL	6.5A
PRESSÃO NOMINAL 0.75M	PA VOLUME NOMINAL 30L, 50L, 80L
TEMP. ÁGUA NOMINAL 75°C
GRAU DE IMPERMEABILIDADE	IPX4 MODO ESTRUTURAL		ARMAZENAMENTO DE ÁGUA EM RECIPIENTE HERMÉTICO
TOMADA	250V~, 10A	MODO DE FIXAÇÃO	PENDURAR

Este artículo dispone de una garantía de dos años en los términos y condiciones expresados en la Ley 1/2007. Para cualquier aclaración sobre el aparato adquirido, acuda a su centro El Corte Inglés o HIPERCOR.

Telf. SAT: [phone]

PT

El Corte Inglés, S.A.

Hermosilla, 112 - 28009 Madrid.

España / Espanha / Spain. NIF: A-28017895.

Fabricado en / Fabricado na / Made in China.
